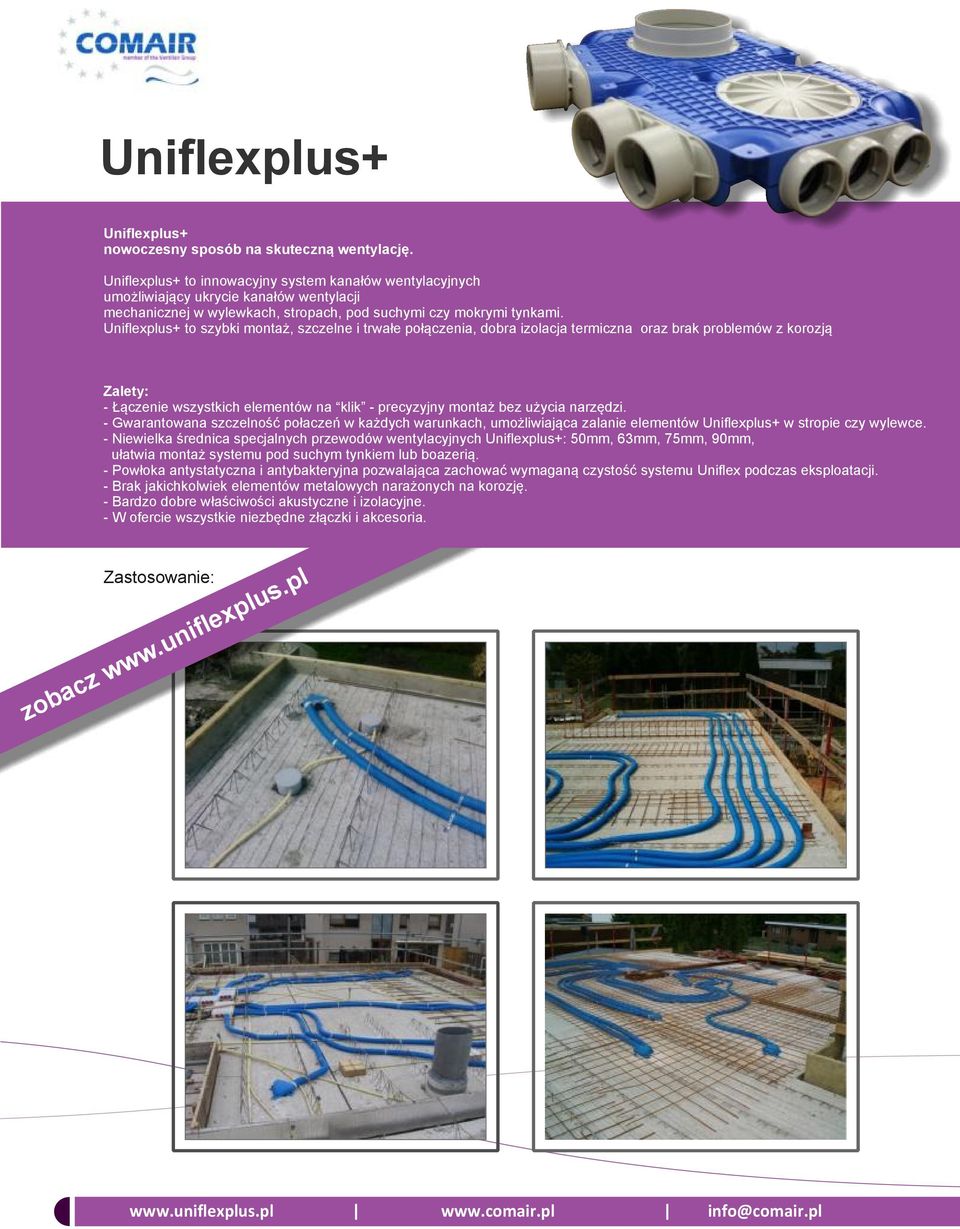

1 Uniflexplus+ Uniflexplus+ nowoczesny sposób na skuteczną wentylację. Uniflexplus+ to innowacyjny system kanałów wentylacyjnych umożliwiający ukrycie kanałów wentylacji mechanicznej w wylewkach, stropach, pod suchymi czy mokrymi tynkami. Uniflexplus+ to szybki montaż, szczelne i trwałe połączenia, dobra izolacja termiczna oraz brak problemów z korozją Zalety: - Łączenie wszystkich elementów na klik - precyzyjny montaż bez użycia narzędzi. - Gwarantowana szczelność połaczeń w każdych warunkach, umożliwiająca zalanie elementów Uniflexplus+ w stropie czy wylewce. - Niewielka średnica specjalnych przewodów wentylacyjnych Uniflexplus+: 50mm, 63mm, 75mm, 90mm, ułatwia montaż systemu pod suchym tynkiem lub boazerią. - Powłoka antystatyczna i antybakteryjna pozwalająca zachować wymaganą czystość systemu Uniflex podczas eksploatacji. - Brak jakichkolwiek elementów metalowych narażonych na korozję. - Bardzo dobre właściwości akustyczne i izolacyjne. - W ofercie wszystkie niezbędne złączki i akcesoria. Zastosowanie: zobacz info@comair.pl

2 INFORMACJE TECHNICZNE: Wymiary: Średnica D zewnętrzna [mm] D wewnętrzna [mm] DN DN DN DN Wydajność: DN 50 DN 63 DN 75 DN 90 WYDAJNOŚĆ w m³/h przy: 2m/s 2,5m/s 3m/s 2m/s 2,5m/s 3m/s 2m/s 2,5m/s 3m/s 2m/s 2,5m/s 3m/s 1 kanał 10m³/h 12,5m³/h 15m³/h 15m³/h 20m³/h 25m³/h 22m³/h 28m³/h 34m³/h 34m³/h 42m³/h 51m³/h 2 kanały 20m³/h 25m³/h 30m³/h 30m³/h 40m³/h 50m³/h 44m³/h 56m³/h 68m³/h 3 kanały 30m³/h 37,5m³/h 45m³/h 45m³/h 60m³/h 75m³/h 7,6 10,0 12,6 4,0 5,6 8,4 2,6 4,0 6,0 2,6 4,0 5,4 Długość kanału w metrach 15,2 20,0 25,2 8,0 11,2 16,8 5,2 8,0 12,0 5,2 8,0 10,8 22,8 30,0 37,8 12,0 16,8 25,2 7,8 12,0 18,0 7,8 12,0 16,2 30,4 40,0 50,4 16,0 22,4 33,6 10,4 16,0 24,0 10,4 16,0 21,6 38,0 50,0 63,0 20,0 28,0 42,0 13,0 20,0 30,0 13,0 20,0 27,0 45,6 60,0 24,0 33,6 50,4 15,6 24,0 36,0 15,6 24,0 32,4 53,2 28,0 39,2 58,8 18,2 28,0 42,0 18,2 28,0 37,8 60,8 32,0 44,8 20,8 32,0 48,0 20,8 32,0 43,2 36,0 50,4 23,4 36,0 54,0 23,4 36,0 48,6 Opór (Pa) 25 kanał DN 50mm kanał DN 63mm 10 opór (Pa/m) 5 0 kanał DN 75mm kanał DN 90mm wydajność (m³/h) info@comair.pl

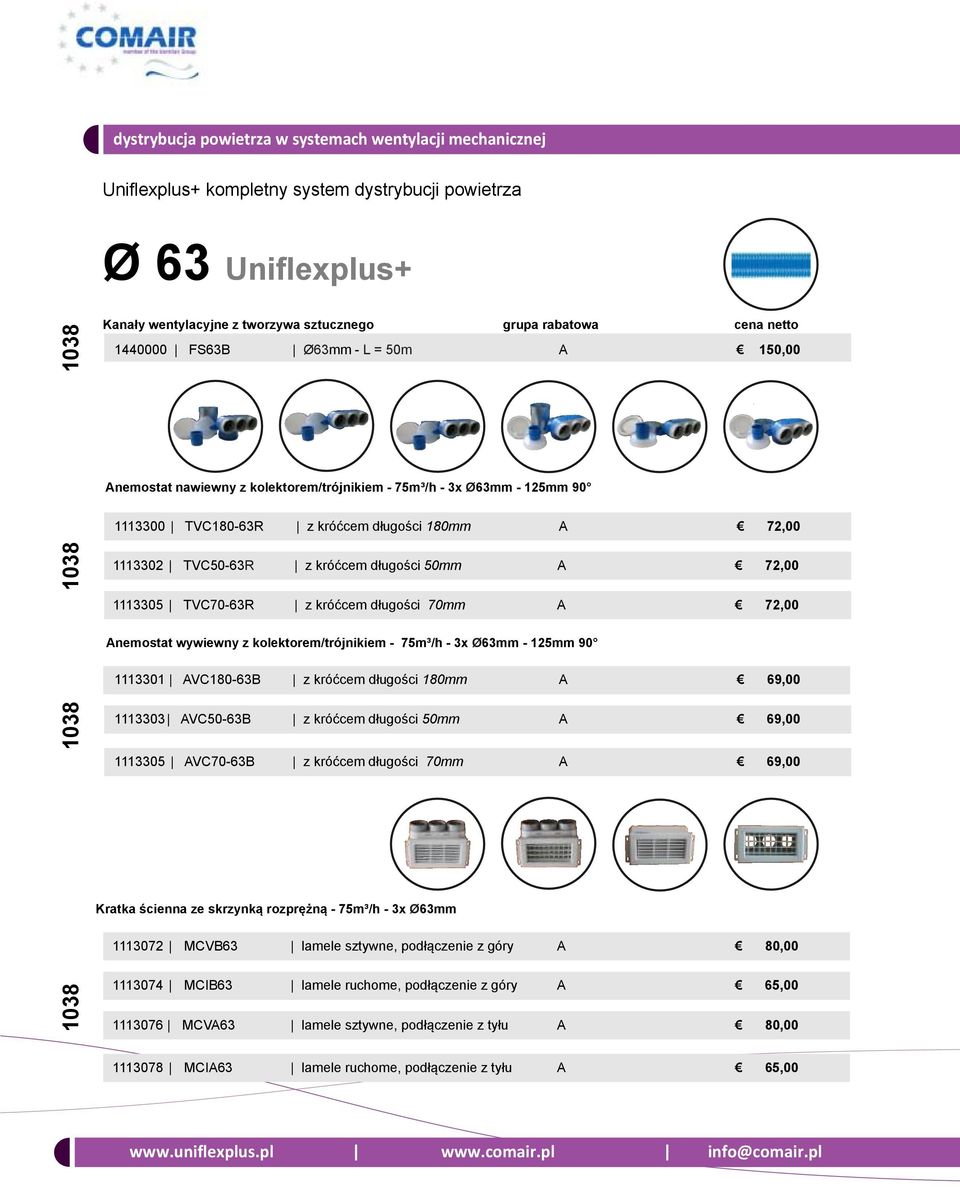

3 Ø 63 Uniflexplus+ Kanały wentylacyjne z tworzywa sztucznego grupa rabatowa cena netto FS63B Ø63mm - L = 50m A 150,00 Anemostat nawiewny z kolektorem/trójnikiem - 75m³/h - 3x Ø63mm - 125mm TVC180-63R z króćcem długości 180mm A 272, TVC50-63R z króćcem długości 50mm A 272, TVC70-63R z króćcem długości 70mm A 272,00 Anemostat wywiewny z kolektorem/trójnikiem - 75m³/h - 3x Ø63mm - 125mm AVC180-63B z króćcem długości 180mm A 269, AVC50-63B z króćcem długości 50mm A 269, AVC70-63B z króćcem długości 70mm A 269,00 Kratka ścienna ze skrzynką rozprężną - 75m³/h - 3x Ø63mm MCVB63 lamele sztywne, podłączenie z góry A 280, MCIB63 lamele ruchome, podłączenie z góry A 265, MCVA63 lamele sztywne, podłączenie z tyłu A 280, MCIA63 lamele ruchome, podłączenie z tyłu A 265, info@comair.pl

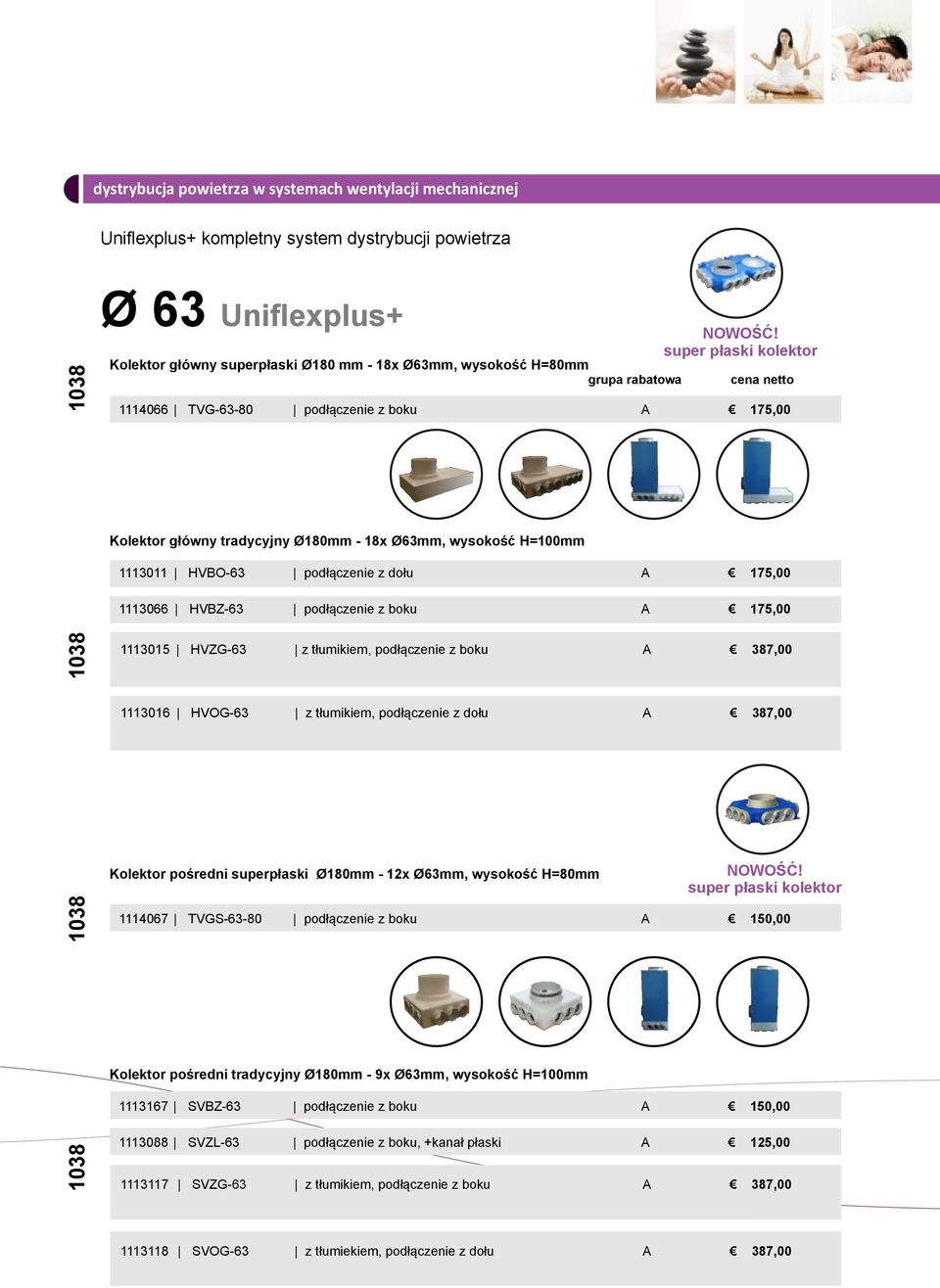

4 Ø 63 Uniflexplus+ Kolektor główny superpłaski Ø180 mm - 18x Ø63mm, wysokość H=80mm grupa rabatowa cena netto TVG podłączenie z boku A 175,00 Kolektor główny tradycyjny Ø180mm - 18x Ø63mm, wysokość H=100mm HVBO-63 podłączenie z dołu A 175, HVBZ-63 podłączenie z boku A 175, HVZG-63 z tłumikiem, podłączenie z boku A 387, HVOG-63 z tłumikiem, podłączenie z dołu A 387,00 Kolektor pośredni superpłaski Ø180mm - 12x Ø63mm, wysokość H=80mm TVGS podłączenie z boku A 150,00 Kolektor pośredni tradycyjny Ø180mm - 9x Ø63mm, wysokość H=100mm SVBZ-63 podłączenie z boku A 150, SVZL-63 podłączenie z boku, +kanał płaski A 125, SVZG-63 z tłumikiem, podłączenie z boku A 387, SVOG-63 z tłumiekiem, podłączenie z dołu A 387,00

5 Ø 75 Uniflexplus+ Kanały wentylacyjne z tworzywa sztucznego grupa rabatowa cena netto FS75B Ø75mm - L = 50m A 225,00 Anemostat nawiewny z kolektorem/trójnikiem - 80m³/h - 2x Ø75mm - 125mm TVC180-75R z króćcem długości 180mm A 272, TVC50-75R z króćcem długości 50mm A 272, TVC70-75R z króćcem długości 70mm A 272,00 Anemostat wywiewny z kolektorem/trójnikiem - 80m³/h - 2x Ø75mm - 125mm AVC180-75B z króćcem długości 180mm A 269, AVC50-75B z króćcem długości 50mm A 269, AVC70-75B z króćcem długości 70mm A 269,00 Kratka ścienna ze skrzynką rozprężną - 68m³/h - 2x Ø75mm MCVB75 lamele sztywne, podłączenie z góry A 280, MCIB75 lamele ruchome, podłączenie z góry A 265, MCVA75 lamele sztywne, podłączenie z tyłu A 280, MCIA75 lamele ruchome, podłączenie z tyłu A 265, info@comair.pl

6 Ø 75 Uniflexplus+ Kolektor główny superpłaski Ø180 mm - 12x Ø75mm, wysokość H=80mm grupa rabatowa cena netto TVG podłączenie z boku A 175,00 Kolektor główny tradycyjny Ø180mm - 12x Ø75mm, wysokość H = 100mm HVBO-75 podłączenie od dołu A 175, HVBZ-75 podłączenie z boku A 175, HVZG-75 z tłumikiem, podłączenie z boku A 387, HVOG-75 z tłumiekiem, podłączenie z dołu A 387,00 Kolektor pośredni superpłaski Ø180mm - 8x Ø75mm, wysokość H=80mm TVGS podłączenie z boku A 150,00 Kolektor pośredni tradycyjny Ø180mm - 6x Ø75mm, wysokość H = 100mm SVBZ-75 podłączenie z boku A 150, SVZL-75 Zijaansluiting met geluiddemper podłączenie z boku, + kanał płaski 1 6 A 387,00 125, SVZG-75 z tłumikiem, podłączenie z boku A 387, SVOG-75 z tłumikiem, podłączenie z dołu A 387,00

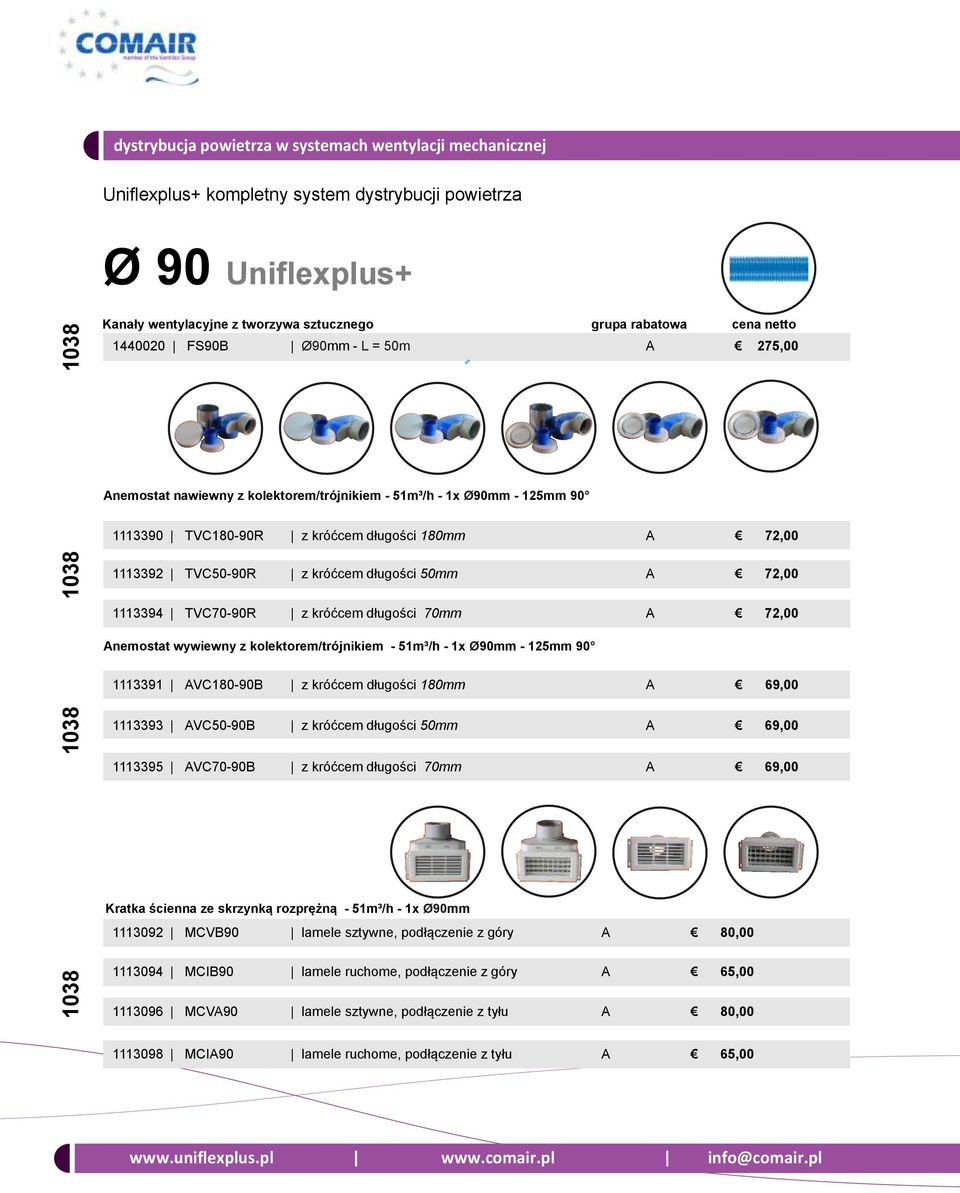

7 Ø 90 Uniflexplus+ Kanały wentylacyjne z tworzywa sztucznego grupa rabatowa cena netto FS90B Ø90mm - L = 50m A 275,00 Anemostat nawiewny z kolektorem/trójnikiem - 51m³/h - 1x Ø90mm - 125mm TVC180-90R z króćcem długości 180mm A 272, TVC50-90R z króćcem długości 50mm A 272, TVC70-90R z króćcem długości 70mm A 272,00 Anemostat wywiewny z kolektorem/trójnikiem - 51m³/h - 1x Ø90mm - 125mm AVC180-90B z króćcem długości 180mm A 269, AVC50-90B z króćcem długości 50mm A 269, AVC70-90B z króćcem długości 70mm A 269,00 Kratka ścienna ze skrzynką rozprężną - 51m³/h - 1x Ø90mm MCVB90 lamele sztywne, podłączenie z góry A 280, MCIB90 lamele ruchome, podłączenie z góry A 265, MCVA90 lamele sztywne, podłączenie z tyłu A 280, MCIA90 lamele ruchome, podłączenie z tyłu A 265, info@comair.pl

8 Ø 90 Uniflexplus+ Kolektor główny superpłaski Ø180mm - 6x Ø90mm H=80mm grupa rabatowa cena netto TVG podłączenie z boku A 175,00 Kolektor główny tradycyjny, Ø180mm - 18x Ø90mm H=100mm HVBZ-90 podłączenie z boku A 175, HVZG-90 z tłumikiem, podłączenie z boku A 387,00 G-8 Kolektor pośredni superpłaski Ø180mm - 4x Ø90mm H=80mm TVG podłączenie z boku A 150,00 Kolektor pośredni tradycyjny Ø180mm - 3x Ø90mm H=100mm SVBZ-90 podłączenie z boku A 150, SVZL-90 podłączenie z boku, + kanał płaski A 125, SVZG-90 z tłumikiem, podłączenie z boku A 387,00

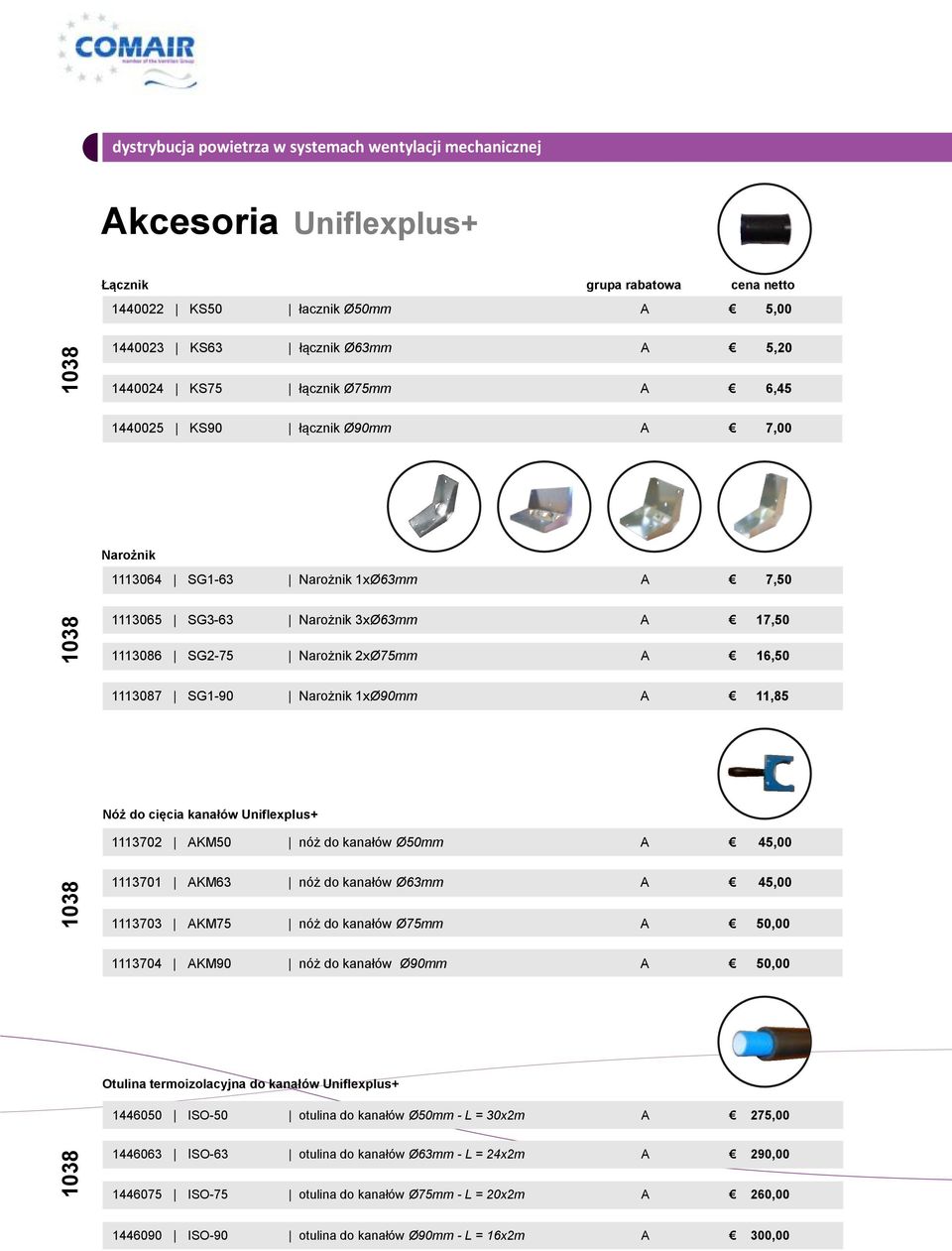

9 Akcesoria Uniflexplus+ Łącznik grupa rabatowa cena netto KS50 łacznik Ø50mm A 265, KS63 łącznik Ø63mm A 265, KS75 łącznik Ø75mm A 266, KS90 łącznik Ø90mm A 267,00 Narożnik SG1-63 Narożnik 1xØ63mm A 267, SG3-63 Narożnik 3xØ63mm A 217, SG2-75 Narożnik 2xØ75mm A 216, SG1-90 Narożnik 1xØ90mm A 211,85 Nóż do cięcia kanałów Uniflexplus AKM50 nóż do kanałów Ø50mm A 145, AKM63 nóż do kanałów Ø63mm A 145, AKM75 nóż do kanałów Ø75mm A 50, AKM90 nóż do kanałów Ø90mm A 50,00 Otulina termoizolacyjna do kanałów Uniflexplus ISO-50 otulina do kanałów Ø50mm - L = 30x2m A 275, ISO-63 otulina do kanałów Ø63mm - L = 24x2m A 290, ISO-75 otulina do kanałów Ø75mm - L = 20x2m A 260, ISO-90 otulina do kanałów Ø90mm - L = 16x2m A 300,00

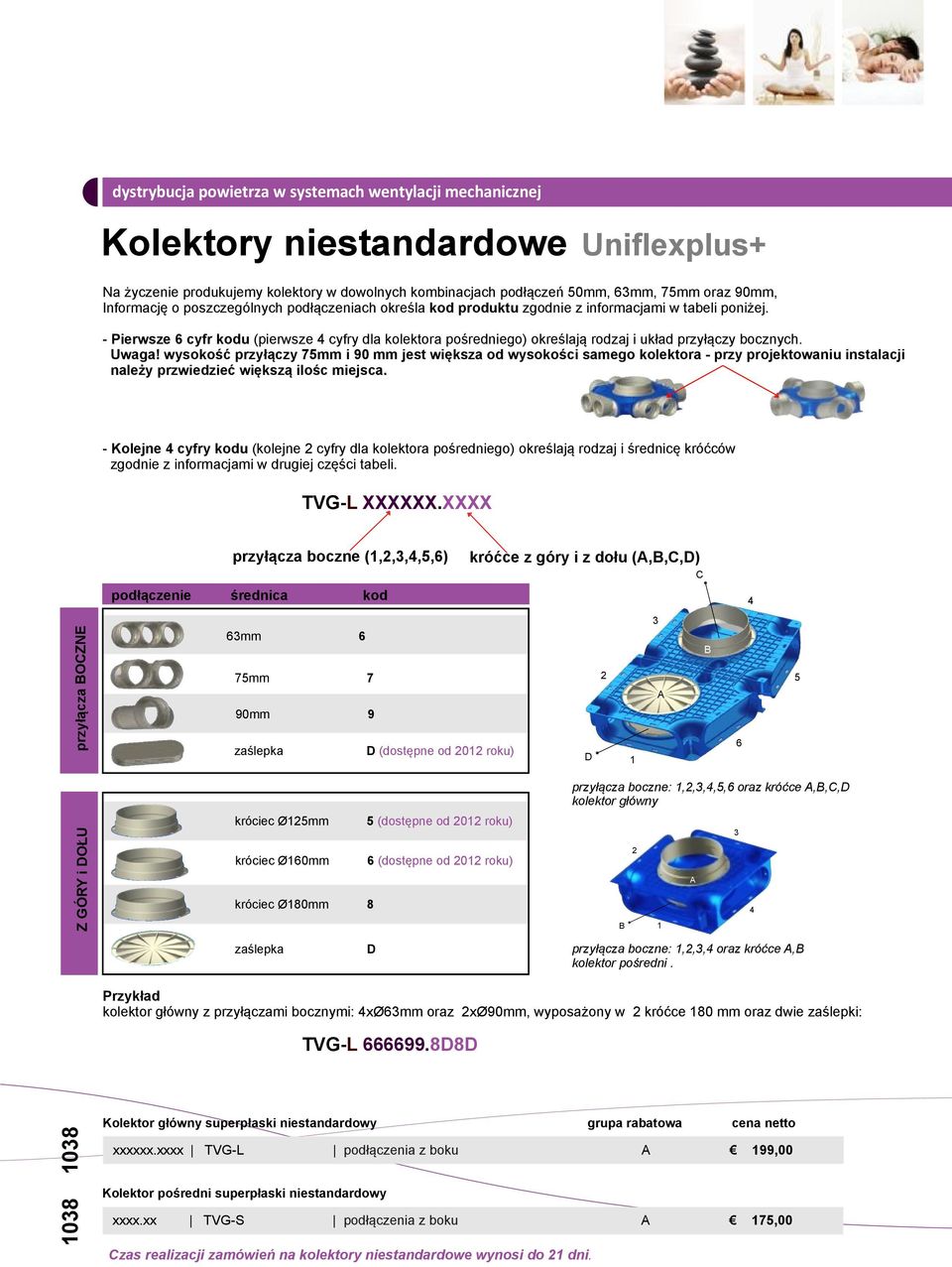

10 Kolektory niestandardowe Uniflexplus+ Na życzenie produkujemy kolektory w dowolnych kombinacjach podłączeń 50mm, 63mm, 75mm oraz 90mm, Informację o poszczególnych podłączeniach określa kod produktu zgodnie z informacjami w tabeli poniżej. - Pierwsze 6 cyfr kodu (pierwsze 4 cyfry dla kolektora pośredniego) określają rodzaj i układ przyłączy bocznych. Uwaga! wysokość przyłączy 75mm i 90 mm jest większa od wysokości samego kolektora - przy projektowaniu instalacji należy przwiedzieć większą ilośc miejsca. - Kolejne 4 cyfry kodu (kolejne 2 cyfry dla kolektora pośredniego) określają rodzaj i średnicę króćców zgodnie z informacjami w drugiej części tabeli. TVG-L XXXXXX.XXXX przyłącza boczne (1,2,3,4,5,6) podłączenie średnica kod króćce z góry i z dołu (A,B,C,D) C 4 Z GÓRY i DOŁU przyłącza BOCZNE 63mm 6 75mm 7 90mm 9 zaślepka D (dostępne od 2012 roku) króciec Ø125mm 5 (dostępne od 2012 roku) króciec Ø160mm 6 (dostępne od 2012 roku) króciec Ø180mm 8 D 2 B A 1 A B przyłącza boczne: 1,2,3,4,5,6 oraz króćce A,B,C,D kolektor główny zaślepka D przyłącza boczne: 1,2,3,4 oraz króćce A,B kolektor pośredni. Przykład kolektor główny z przyłączami bocznymi: 4xØ63mm oraz 2xØ90mm, wyposażony w 2 króćce 180 mm oraz dwie zaślepki: TVG-L D8D Kolektor główny superpłaski niestandardowy grupa rabatowa cena netto xxxxxx.xxxx TVG-L podłączenia z boku A 199,00 Kolektor pośredni superpłaski niestandardowy xxxx.xx TVG-S podłączenia z boku A 175,00 Czas realizacji zamówień na kolektory niestandardowe wynosi do 21 dni.
