2 NIEZAWODNY WYBÓR rzemiennik częstotliwości Vacon NXS jest kompaktowym napędem dla zakresu mocy 0,7 560kW i na napięcia V do zastosowań we wszystkich gałęziach przemysłu, budynkach i maszynach. Solidna konstrukcja zawiera elementy niezbędne do skutecznej ochrony sieci zasilającej przed zakłóceniami. oprzez zaawansowaną metodę sterowania silnika, funkcje zabezpieczenia przemiennika i silnika, dzięki wyborowi najlepszych podzespołów oraz skutecznemu chłodzeniu, gwarantowana jest nieprzerwana praca. Stopnie ochrony obudowy I21 i I5 oraz wysokiej klasy zintegrowany filtr EMC, pozwalają na pracę przemiennika NXS w każdym środowisku. Asystent uruchomienia oraz standardowo dostarczany pakiet aplikacji All in One powodują, że parametryzowanie i uruchomienie przemiennika Vacon NXS jest bardzo proste, zarówno w aplikacjach prostszych jak i bardzo złożonych. odstawowe cechy: Łatwy w obsłudze panel sterujący LCD Interaktywne programowanie poprzez kreator uruchomienia Wszechstronny zestaw aplikacji sterujących All in One Regulator ID ze sterowaniem zestawem 1-5 pomp bez LC Dostępne pakiety aplikacji specjalnych (pakiet aplikacji wodnych, aplikacja wysokoobrotowa 7200Hz i inne) 5 slotów na karty rozszerzeń (2 podstawowe i dodatkowe) Wysoka częstotliwość kluczowania i mały hałas silnika Stały błąd prędkości <1% Niski poziom pulsacji momentu Moment startowy >200%, zależnie od wielkości przemiennika Zaawansowane funkcje dla aplikacji wielosilnikowych Duża ilość opcjonalnych kart oraz 5 slotów w przemienniku dla kart, pozwala na podłączenie przemiennika do bardzo rozbudowanych systemów sterowania. Do komunikacji za pomocą większości protokołów komunikacyjnych, służą karty komunikacyjne fieldbus. Modułowa budowa przemiennika Vacon NXS daje wiele korzyści: zaciski sterujące są odseparowane od zacisków silnoprądowych, rozszerzenie ilości jest wygodne i proste, wymiana wentylatora chłodzącego jest szybka i nieskomplikowana, panel operatorski może być użyty do kopiowania i zachowania parametrów przemiennika. Solidny moduł mocy Złącze dla C lub zestawu do instalacji panela na drzwiach Zabezpieczone przed dotykiem zaciski silnoprądowe Wentylator chłodzący z zatrzaskami Wyjmowany panel LCD z obsługą wielu języków Odseparowany moduł sterujący oraz 5 slotów na karty V ACON NXS I21 FR5 2

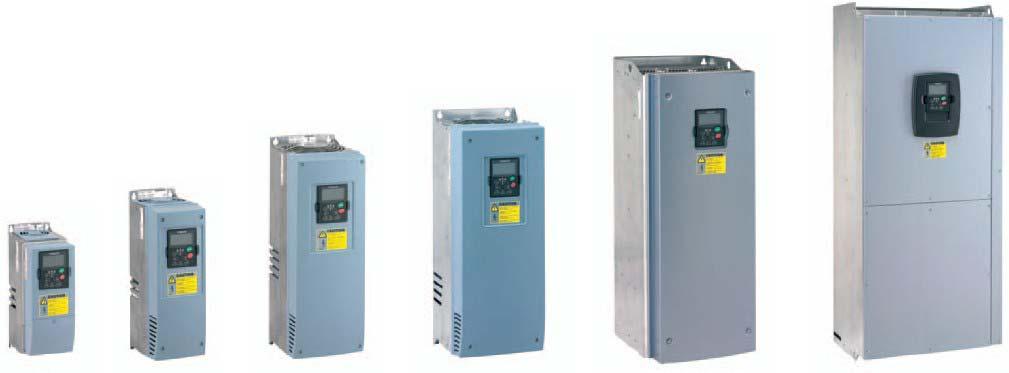

3 WYMIARY I KONSTRUKCJA Konstrukcja mechaniczna jest niezwykle zwarta. Jednostki w obudowie I5 są najmniejszymi przemiennikami AC dostępnymi na rynku. Wszystkie jednostki mogą być montowane na ścianie lub w szafie i zawierają wszelkie niezbędne elementy: zintegrowane filtry EMC, dławiki AC, osłony kabli zabezpieczenie przed kurzem i wodą. Efektywna metoda chłodzenia Super-cooling pozwala na pracę w środowisku o wysokiej temperaturze z wysoką częstotliwością kluczowania bez obniżania prądu znamionowego (deratingu). Napięcie zasilania V, 50/60 Hz, ~, Jednostki naścienne rzeciążalność Moc na wale silnika Typ przemiennika I L Mała (+0 ) Duża (+50 ) 10% prąd I H 50% prąd rąd maks. I S Zasilanie 00 V rzeciążenie 10% [kw] rzeciążenie 50% [kw] Wielkość mech. Wymiary SZ *W*G (mm) NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS,, 5,6 7,6 9 12,6,7 6,2 8, 9,9 1,2 2,2,, 5,6 7,6 9, 5,0 6,5 8,, 1,5, 6,2 8,6 10, ,1 1,5 2,2 0, 1,1 1,5 2,2 NXS A 2 H 1 SSS NXS 00 5 A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 0 SSS NXS A 2 H 0 SSS NXS A 2 H 0 SSS ,6 25, ,0 2, , , FR5 FR5 FR5 1*91*21 1*91*21 1*91*21 27*591*257 27*591*257 27*591*257 NXS A 2 H 0 SSS NXS A 2 H 0 SSS NXS A 2 H 0 SSS NXS A 2 H 0 SSF NXS A 2 H 0 SSF *50*62 80*50*62 Napięcie zasilania V, 50/60 Hz, ~, Jednostki wolnostojące rzeciążalność Moc na wale silnika Typ przemiennika NXS A 2 L 0 SSA NXS A 2 L 0 SSA NXS A 2 L 0 SSA NXS A 2 L 0 SSA NXS A 2 L 0 SSA NXS A 2 L 0 SSA I L Mała (+0 ) Duża (+0 ) 10% prąd I H % prąd rąd maks. I S Zasilanie 00 V rzeciążenie 10% [kw] rzeciążenie 50% [kw] Wielkość mech. FR FR FR Wymiary SZ *W*G (mm) 79*2020*602 79*2020*602 79*2020*602 V ACON NXS I5 FR5

4 ZAKRES MOCY I NAIĘĆ Napięcie zasilania V, 50/60 Hz, ~, Jednostki naścienne rzeciążalność Moc na wale silnika Typ przemiennika NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS 00 6 A 2 L 0 SSS NXS A 2 L 0 SSS NXS 00 6 A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSS NXS A 2 L 0 SSF NXS 01 6 A 2 L 0 SSF NXS A 2 L 0 SSF NXS A 2 L 0 SSF I L,5 10 1, Mała (+0 ) Duża (+50 ) 10% prąd 5,0 6,1 8,,0 1,9 19,8 2,2 29, I H,2,5 10 1, % prąd,8 6,8 8,,,0 20, 27,0, rąd maks. I S 6, 9,0,0,0 20, Zasilanie 690 V rzeciążenie 10% [kw] 18, rzeciążenie 50% [kw] 2,2 18, Wielkość mech. Wymiary SZ *W*G (mm) 27*591*257 27*591*257 80*50*62 80*50*62 80*50*62 80*50*62 Dla wszystkich przemienników Vacon NXS, przeciążalność jest definiowana w sposób następujący: Wysoka: 1,5 x I H (1 min/10 min) przy 50 C; Mała: 1,1 x I L (1 min/10 min) przy 0 C; I S przez 2s co 20s. Napięcie zasilania V, 50/60 Hz, ~, Jednostki wolnostojące rzeciążalność Moc na wale silnika Typ przemiennika NXS A 2 L 0 SSA NXS A 2 L 0 SSA NXS A 2 L 0 SSA NXS A 2 L 0 SSA* NXS A 2 L 0 SSA NXS A 2 L 0 SSA NXS A 2 L 0 SSA* I L Mała (+0 ) Duża (+0 ) 10% prąd I H % prąd rąd maks. I S Zasilanie 690 V rzeciążenie 10% [kw] rzeciążenie 50% [kw] Wielkość mech. FR FR FR Wymiary SZ *W*G (mm) 79*2020*602 79*2020*602 79*2020*602 * maksymalna temperatura otoczenia +5 C Konfiguracja sprzętowa, Jednostki wolnostojące FUNKCJA I21 I5 (tylko ) Zintegrowane bezpieczniki Zintegrowany wyłącznik oziom L filtracji EMC oziom T filtracji EMC Zintegrowany sterownik rezystora hamowania (wyprowadzenie kabli na górze przemiennika) DOSTĘNOŚĆ Standard Opcja (wysokość przem. +20mm) Standard Opcja Standard Opcja Opcja (wysokość przemiennika +1mm) FR

5 ZAKRES MOCY I NAIĘĆ Napięcie zasilania V, 50/60 Hz, ~, Jednostki naścienne rzeciążalność Moc na wale silnika Typ przemiennika I L Mała (+0 ) Duża (+50 ) 10% prąd I H 50% prąd rąd maks. I S Zasilanie 20 V rzeciążenie 10% [kw] rzeciążenie 50% [kw] Wielkość mech. Wymiary SZ *W*G (mm) NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS 00 2 A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS A 2 H 1 SSS NXS 00 2 A 2 H 0 SSS NXS A 2 H 0 SSS NXS 0 2 A 2 H 0 SSS NXS A 2 H 0 SSS NXS A 2 H 0 SSS NXS A 2 H 0 SSS NXS A 2 H 0 SSF NXS A 2 H 0 SSF,7,8 6,6 7,8 12, ,1 5, 7, 8,6 12,1 1,8 19, 2,1 52,8 67, ,,7,8 6,6 7,8 12, ,6 5,6 7,2 9,9,7 16,5 18,8 26, 6, ,8 7, 9,6 1,2, ,55 0, 1,1 1,5 2, ,7 0,55 0, 1,1 1,5 2, FR5 FR5 FR5 1*91*21 1*91*21 1*91*21 27*591*257 27*591*257 27*591*257 80*50*62 80*50*62 Dla wszystkich przemienników Vacon NXS, przeciążalność jest definiowana w sposób następujący: Wysoka: 1,5 x I H (1 min/10 min) przy 50 C; Mała: 1,1 x I L (1 min/10 min) przy 0 C; I S przez 2s co 20s. NXS A 2 H 1 SSS A1 A C KODOWANIE TYU Karty rozszerzeń, każdy slot reprezentowany jest przez dwa znaki (Sloty A, B, C, D, E): Ax = podstawowe, Bx = rozszerzeń, Cx = magistrali, Dx = specjalne Sprzętowe opcje wykonania (modułu mocy, lakierowanie kart, modyfikacje specjalne) Opcje sterownika rezystancji hamowania (chopper): 0 = brak sterownika 1 = wbudowany (wewnętrzny) sterownik 2 = wbudowany wewnętrzny sterownik i rezystor hamowania Klasyfikacja EMC: H = spełnia wymagania EN61800-, (200), kategoria C2 T = spełnia wymagania EN61800-, (200), kategoria C. Sieci IT (z izolowanym punktem zerowym) L = spełnia wymagania EN61800-, (200), kategoria C C = spełnia wymagania EN61800-, (200), kategoria C1 Stopień ochrony obudowy: 2 = I21 5 = I5 anel sterujący: A = standardowy, alfanumeryczny (LCD) B = bez panelu G = wyświetlacz graficzny (litery rosyjskie i chińskie) Znamionowe napięcie zasilania (trójfazowe): 2 = VAC, -fazy 5 = VAC, -fazy 6 = VAC, -fazy rąd znamionowy Maksymalny dla temperatury otoczenia 0 C: 0007 = 7A, 00 = A, 0205 = 205A, itd. Symbol serii: NXS = napęd standardowy 5

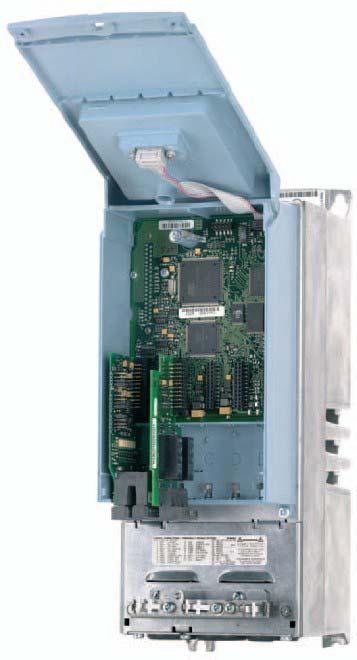

6 MODUŁ STERUJĄCY VACON NXS W przemienniku Vacon NXS nie ma na stałe zainstalowanych. W przemienniku znajduje się pięć slotów (A, B, C, D i E) dla kart, które mogą być obsadzone odpowiednio dobranymi kartami (patrz tabela poniżej). Jeżeli nie wyspecyfikowano innych typów kart, przemienniki Vacon NXS dostarczane są standardowo z kartami OT-A1 i OT-A2. W wielu krajach jako standardowych używa się kart OT-A1 i OT- A m.in. do podłączenia termistora. Wyjmowane kostki zaciskowe kart, zatrzaskowa instalacja kart, automatyczna identyfikacja kart przez przemienniki oraz schemat połączeń umieszczony na przemienniku, pozwalają na szybkie okablowanie przemiennika. W razie konieczności dodatkowe karty, komunikacyjne i inne, mogą być dodane w miejscu instalacji przemiennika. rzemiennik Vacon NXS jest najbardziej uniwersalnym przemiennikiem dostępnym na rynku. Możliwość zasilania przemiennika z zewnętrznego źródła +2V DC pozwala na komunikację z przemiennikiem nawet gdy zasilanie główne zostanie wyłączone (np. komunikacja rofibus, Modbus, zmiana parametrów przemiennika itp.). KARTY ROZSZERZEŃ VACON Typ karty Sloty kart Sygnały kart rozszerzeń A B C D E odstawowe karty (OT-A) OT-A1 OT-A2 OT-A OT-A8 OT-A9 Dodatkowe karty (OT-B) DI OT-B1 OT-B2 OT-B OT-B5 OT-B8 OT-B9 Karty komunikacyjne - fieldbus (OT-C) OT-C2 OT-C OT-C OT-C5 OT-C6 OT-C7 OT-C8 OT-CI OT-CJ DO DI DO AI ma ±V AI ma izol. AO ma V AO ma izol. RO NO NC RO NO +2 zad. +10V Term Zew. +2V t 100 We 2-20V AC UWAGA ) Zaciski 2,5 mm Wybór DI/DO ) RS-85 (Multiprotokół) rofibus D LonWorks rofibus D (złącze D9) CANopen (slave) DeviceNet RS-85 (Multiprotokół, złącze D9) Modbus/TC BACNet Modbus, N2 Modbus, N2 6 Uwaga: Dozwolone sloty dla kart oznaczono na niebiesko 1) Sygnały analogowe izolowane galwaniczne jako grupa, 2) Sygnały analogowe izolowane galwanicznie osobno.

7 VACON NXS - STANDARDOWE WE/WY OT-A1 Zacisk Domyślna funkcja rogramowanie V Napięcie zadające V, 0/-20mA 2 AI1+ Zadawanie częst. 0-10V Różnicowe AI1 Wspólny dla AI (GND) 5 + AI- Zadawanie częst. -20mA Wspólny dla AI (GND) 0-20mA, 0/-10-10V GND V GND DIN1 DIN2 DIN CMA Napięcie zasil. (dwukierunkowe) Masa dla Start do przodu Start do tyłu Wejście usterki wewnętrznej Wspólny dla DIN1-DIN (GND) ływające V GND DIN DIN5 DIN6 CMB Napięcie zasil. (dwukierunkowe) Masa dla Wybór prędkości stałej 1 Wybór prędkości stałej 2 Kasowanie usterki Wspólny dla DIN-DIN6 (GND) ływające Częst. wyjściowa (0-20mA) Wspólny dla AO (GND) -20mA, 0-10V 20 Gotowość, I 50mA, U 8VDC OT-A2 Zacisk Domyślna funkcja rogramowanie 21 RACA USTERKA 26 OT-A (opcja zamiennie z OT-A2) Zacisk Domyślna funkcja rogramowanie 21 2 RACA USTERKA TI1+ TI1- Termistor Wejście usterki Ostrzeżenie Brak odpowiedzi Domyślne ustawienia kart OT-A1, OT-A2 i OT-A dla aplikacji odstawowej i Standardowej. INNE TYOWE OCJE OCJA KOD ZAMÓWIENIA DOSTĘNOŚĆ UWAGI Obudowa I5 Montaż kołnierzowy Zintegrowany sterownik rezystora hamowania Zewnętrzny rezystor hamowania zakres (80 500V) Opcja fabryczna Wszystkie Zmienić 2 na 5 w kodzie typu, np. NXS02605A5H0 (SSS...) I5 - FR_, FR5, Zestaw I5, np. I5- Opcja fabryczna Wszystkie np. NXS02605ATH0STS..., dostępne zestawy I5 z tyłu, I21 z przodu Standard -6/20V, 500V np. NXS0055A2H1 (SSS...) Opcja fabryczna -, -/690V np. NXS02605A2H1 (SSS...) BRR-00-LD-5 BRR-001-LD LD = raca lekka: 5s hamowania ze znamionowym momentem z prędkości znamionowej liniowo do zera, raz na 120s. HD = raca ciężka: s hamowania ze znamionowym momentem BRR-005-LD na prędkości znamionowej +7s ze znamionowym momentem z BRR-0061-LD prędkości znamionowej liniowo do zera, raz na 120s. Zmienić LD na HD w kodzie typu,, np. BRR-0105-HD-5 BRR-0105-LD Rezystory hamowania są dostępne również dla przemienników na napięcia V i V. Do dokładnego doboru rezystorów BRR-000-LD hamowania dostępna jest osobna DTR. Zintegrowany rezystor hamowania Opcja fabryczna -6/500V Graficzny panel komunikacyjny Zamienić 1 na 2 w kodzie typu, np. NXS0055A2H2 (SSS...) raca lekka: 2s hamowania ze znamionowym momentem z prędkości znamionowej liniowo do zera, raz na 60s. Opcja fabryczna Wszystkie Zmienić A na G, np. NXS0055G2H1 (SSS...), j. rosyjski i chiński AN-G Wszystkie Kod typu gdy zamawiany osobno. Zestaw do instalacji panela na drzwiach DRA-02B (-0B, -B) Wszystkie Lakierowane karty i płyty drukowane Opcja fabryczna Wszystkie Długość kabla RS22C jest wyspecyfikowana w kodzie typu, np. DRA-02B zawiera 2m kabel RS22C. W wielkościach -: zmienić S na V np. NXS0055A2H1SSV, od wielkości zmienić S na G. Filtry RFI dla poziomu C Opcja fabryczna -6/500V Zmienić H na C w kodzie typu, np. NXS0055A5C1 (SSS...) Filtry du/dt i sinusoidalne Dostępne dla przemienników wszystkich wielkości. 7

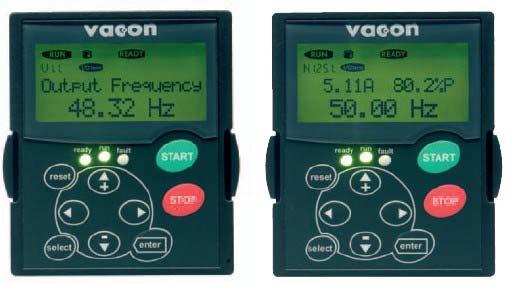

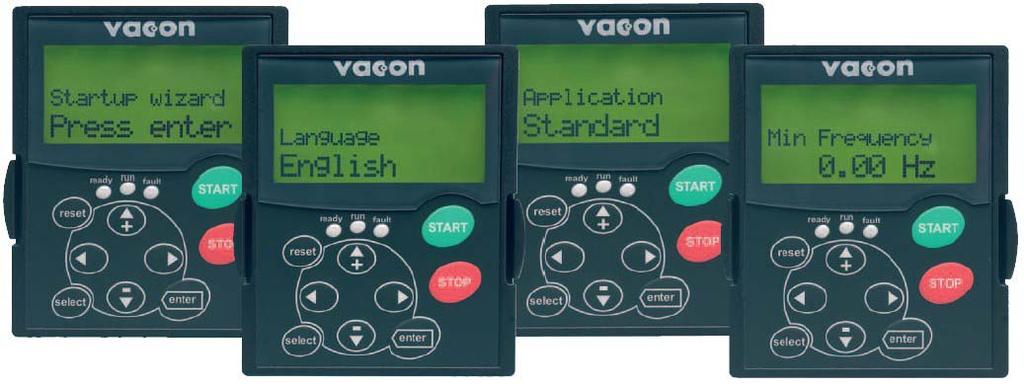

8 WYSOKA UŻYTECZNOŚĆ Alfanumeryczny, ciekłokrystaliczny panel komunikacyjny ma przejrzystą i czytelnie opracowaną strukturę menu oraz posiada funkcje dodatkowe takie jak kopiowanie parametrów, asystenta uruchomienia. Wysoka funkcjonalność czyni parametryzację i uruchomienie przemiennika bardzo intuicyjnym i prostym jak to tylko możliwe. Dla komputera C dostępne są ze strony internetowej Vacon a lub programy narzędziowe. W ich skład wchodzą: Vacon NCDrive do parametryzacji, kopiowania, archiwizacji, drukowania, monitorowania i sterowania Vacon NXLoad do aktualizacji oprogramowania, wgrywania aplikacji specjalnych do przemiennika Vacon NC1- Enginnering do modyfikowania i tworzenia własnych aplikacji sterujących (niezbędny klucz licencyjny oraz szkolenie). W menu multimonitoringu jednocześnie można obserwować do trzech wartości mierzonych przez przemiennik. Do podłączenia i komunikacji przemiennika częstotliwości z komputerem, wymagany jest jedynie kabel RS22C. odstawowa Standardowa Ze sterowaniem zdalnym/lokalnym AI1 AI1 AI1 dla B DI DI DI6 Start do przodu Start do tyłu zewnętrzna rędkość stała 1 rędkość stała 2 Kasowanie błędu Częstotliwość wyjściowa Gotowość DI DI DI6 Start do przodu Start do tyłu zewnętrzna rędkość stała 1 rędkość stała 2 Kasowanie błędu Częstotliwość wyjściowa Gotowość dla A Start do przodu dla A Start do tyłu dla A DI zewnętrzna DI Star do przodu dla B Start do tyłu dla B DI6 Wybór sterowania A/B Częstotliwość wyjściowa Gotowość raca raca raca Wystarczająca do większości Tak jak aplikacja podstawowa Dwa niezależne miejsca sterowania zastosowań z możliwością programowania 8

9 MODUŁOWOŚĆ OROGRAMOWANIA Aplikacje standardowego pakietu All in One Aplikacje pompowe Aplikacje specjalne Zdalne/Lokalne Wiele prędkości Multimaster FC Standardowa windowa Standardowa Z regulatorem ID Zaawansowane sterowanie poziomem odstawowa Wielozadaniowa Trybu pożarowego ID ompowowentylatorowa MultiFollower FC Wysokoobrotowa 1900Hz akiet aplikacji All in One zawiera siedem aplikacji (domyślne ustawienia i funkcjonalność zawiera tabela na poprzedniej oraz na bieżącej stronie), które mogą być aktywowane jednym parametrem. Wybór aplikacji będzie obecny również w asystencie uruchomienia, po pierwszym zasileniu przemiennika. oprzez taki pojedynczy wybór aplikacji, logika sterowania może być ustawiona np. dla sterowania z niezależnych dwóch miejsc, lub do kontroli ciśnienia w aplikacji z regulatorem ID. W większości przypadków, domyślnie ustawiona aplikacja podstawowa jest wystarczająca. Dzięki modułowości oprogramowania aplikacyjnego, stworzonego za pomocą programu NC1- Engineering, pakiet aplikacji All in One może być zastąpiony poprzez pakiet aplikacji dla pomp. akiet ten zawiera kilka aplikacji przeznaczonych i zoptymalizowanych specjalnie dla zastosowań w szeroko pojętej gospodarce wodnej. akiet ten zawiera również inne aplikacje do ogólnych zastosowań. = programowalne Z wieloma poziomami prędk. Z regulatorem ID Wielozadaniowa ompowo-wentylatorowa AI1 Start do przodu Start do tyłu DI zewnętrzna DI DI6 rędkość stała 1 rędkość stała 2 rędkość stała Częst. wyjściowa Gotowość raca AI1 DI DI DI6 Zadawanie dla ID Wartość akt. dla ID Start/Stop ster. z ID zewnętrzna Kasowanie usterki Start/Stop ster. częst. rędkość chwilowa Wybór ster. ID/cz. Częst. wyjściowa Gotowość raca AI1 DI DI DI6 Start do przodu Start do tyłu Kasowanie usterki rędkość chwilowa zewnętrzna Wybór czasu przysp/ham Częst. wyjściowa Gotowość raca AI1 DI DI DI6 Zadawanie dla ID Wartość akt. dla ID Start/Stop ster. z ID Interlock 1 Interlock 2 Start/Stop ster. częst rędkość chwilowa Wybór ster. ID/cz. Częst. wyjściowa Napęd dodatkowy 1 Napęd dodatkowy 2 16 prędkości stałych Gdy potrzebny regulator ID Najbardziej wszechstronna Sterowanie do 5 pomp z automatyczną zmianą kolejności 9

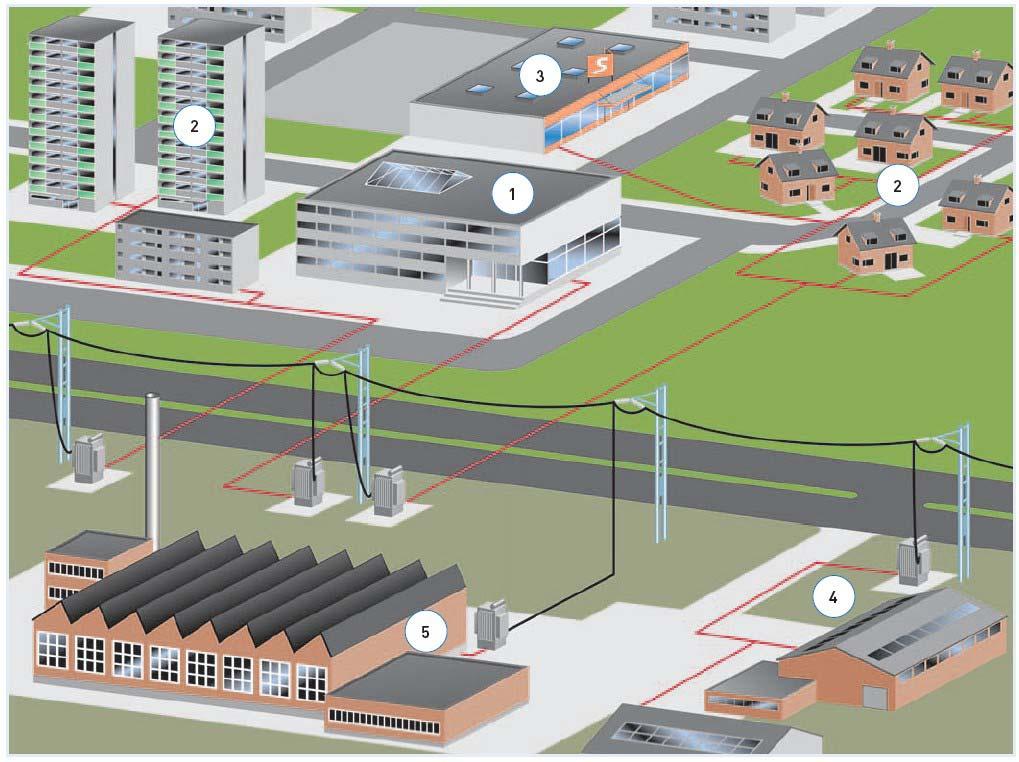

10 EMC I ŚRODOWISKO INSTALACJI Środowisko 1 Środowisko 2 Norma EN wyznacza limity zarówno dla emisji jak i odporności urządzeń na zakłócenia radiowe. Środowisko zostało podzielone na dwie strefy 1 i 2. W praktyce oznacza to podział na środowisko mieszkalne i przemysłowe. Aby spełnić normę EN wymagane jest zastosowanie filtra RFI (Radio Frequency Interference). W takie zintegrowane filtry wyposażone są w standardzie, przemienniki częstotliwości Vacon NXS. rzemienniki NXS z zakresu napięć V i V (-) spełniają wszystkie wymagania dotyczące 1 i 2 środowiska (poziom H: EN (200), kategoria C2). Dzięki temu nie są wymagane dodatkowe filtry RFI ani umieszczanie przemienników w szafie. rzemienniki NXS wielkości F10 i FR oraz z zakresu napięć V spełniają wymagania 2 środowiska (poziom L: EN (200), kategoria C). rzemienniki o wielkościach mechanicznych, FR5 i (zakres napięć V) dostępne są również ze zintegrowanymi filtrami EMC, zapewniającymi ekstremalnie niski poziom emisji (poziom C: EN (200), kategoria C1). Tak niskie poziomy emisji są czasami wymagane w środowisku bardzo wrażliwym na zakłócenia np. w szpitalach. Tabela doboru EMC, dystrybucja ograniczona EMC Szpital Obszar mieszkalny Obszar komercyjny rzemysł lekki rzemysł ciężki Aplikacje Morskie C O H R R R O O L R R T R (sieć IT) R (sieć IT) R = wymagane; O = opcjonalnie 10

11 DANE TECHNICZNE Zasilanie arametry wyjściowe Charakterystyka sterowania Ograniczenia środowiskowe Napięcie zasilające V, V, V; -10%...+10% Częstotliwość wejściowa Hz Załączanie do sieci Nie częściej niż 1 raz na minutę (w normalnych warunkach) Napięcie wyjściowe 0V...napięcie zasilające U we Ciągły prąd wyjściowy Duża przeciążalność: I H Mała przeciążalność: I L rzeciążalność Duża przeciążalność 1,5xI H (1min/10min); Mała przeciążalność 1,1xI L (1min/10 min) rąd rozruchowy Is: prąd w czasie maks. 2s w cyklu 20s Częstotliwość wyjściowa 0 20Hz (standard), do 7200Hz aplikacja specjalna Rozdzielczość częstotliwości 0,01Hz Sposób sterowania Sterowanie częstotliwością (U/f); Sterowanie wektorowe w pętli otwartej (moment, prędkość) V/ V: -6: kHz; : 10kHz Częstotliwość kluczowania -9: kH; :,6kHz -: 1...6kHz; :,6kHz V: -: 1...6kHz; : 1,5kHz unkt osłabienia pola Hz Czas przyspieszania s Czas hamowania s Moment hamujący Hamowanie DC: 0% x M N (bez sterownika rezystancji), hamowanie strumieniem Temperatura otoczenia -10 C (bez szronu) C, duża przeciążalność (I H ) (-FR: maks. +0 C) -10 C (bez szronu)...+0 C, mała przeciążalność (I L ) (NXS i NXS : maks. +5 C) Temperatura składowania -0 C C bez kondensacji Wilgotność względna % bez skraplania, nie agresywna atmosfera, bez kapiącej wody Jakość powietrza Opary chemiczne: zgodnie z IEC 721--, klasa C2 Cząstki mechaniczne: zgodnie z IEC 721--, klasa S2 Wysokość n.p.m. 100% obciążalność (bez ograniczenia) do wys 1000m n.p.m. 1% redukcja prądu wyjściowego przypadająca na każde 100m powyżej 1000m; maksymalnie 000m 5 0Hz: Amplituda przemieszczenia maks. 1mm przy 5,8Hz Wibracje: (-FR: Amplituda przemieszczenia maks. 0,25 mm przy 5 1Hz) EN50178 / EN Amplituda przyspieszenia maks. 1G przy,8 0Hz ( i większe: 1G przy 1 0Hz) Udary: Składowanie i transport maks. G, ms EN50178, EN (w fabrycznym opakowaniu) Stopnie ochrony obudowy I21 i I5 EMC (ustawienia fabryczne) Bezpieczeństwo Odporność na zakłócenia Emisja zakłóceń Spełnia wszelkie wymagania w zakresie EMC EMC poziom C: EN (200), kategoria C1 EMC poziom H: EN (200), kategoria C2 EMC poziom L: EN (200), kategoria C EMC poziom T: dla sieci IT z izolowanym punktem zerowym, EN (200), kategoria C Spełnia EN50178 (1997), EN (1996),EN60950 (2000, trzecia edycja), IEC , CE, UL, CUL; (sprawdzić dopuszczenia na tabliczce znamionowej urządzenia) Zaciski sterujące (przy zastosowanych kartach rozszerzeń (OT-A1,OT-A2 lub OT-A) Zabezpieczenia WE analogowe napięciowe V, R j = 200kΩ, (także 10V...+10V joystick), rozdzielczość 0,1%, dokładność ±1% WE analogowe prądowe 0() 20mA, R i = 250Ω, różnicowe), rozdzielczość 0,1%, dokładność ±1% WE cyfrowe 6, logika dodatnia lub ujemna; V DC WY napięcia pomocniczego +2V, ± %, maks. 250mA WY napięcia zadającego +10V, +%, maks. obciążenie 10mA WY analogowe 0() 20mA, R L maks 500Ω, rozdzielczość 10 bitów, dokładność ±2% WY cyfrowe Otwarty kolektor, 50mA / 8V 2 programowalne styki przełączane NO/NC, (na karcie OT-A: NO/NC+NO) WY przekaźnikowe Maksymalny prąd przełączany: 2VDC/8A, 250VAC/8A, 125VDC/0,A minimalna zdolność łączeniowa:5v/10ma Wejście termistorowe (OT-A) Galwanicznie izolowane, Rtrip =,7kΩ Nadnapięciowe, podnapięciowe, zabezpieczenie przed skutkami zwarć doziemnych, kontrola faz napięcia zasilającego, kontrola faz napięcia wyjściowego, przekroczenie prądu, zabezpieczenie przed przegrzaniem przemiennika, zabezpieczenie silnika przed przeciążeniem, zabezpieczenie silnika przed utykiem, zabezpieczenie silnika przed niedociążeniem, zabezpieczenie przed zwarciem napięć pomocniczych +2V i +10V
