1 NARZĘDZIA RATOWNICZE

2 SKOŚNE OSTRZA REWOLUACJA 30 o Skośne ostrza to rewolucyjna, nowa technika cięcia. Szczęki odchylone o kąt 30 o względem osi korpusu narzędzia znacząco poprawiają komfort użytkownika oraz zwiększają przestrzeń roboczą. Poprawiona ergonomia Nożyce ze skośnymi ostrzami Holmatro zmniejszają obciążenie fizyczne podczas cięcia elementów karoserii powyżej lub poniżej poziomu talii ratownika. Nie musisz podnosić nożyc do poziomu ramion by wykonać wysokie cięcie lub schylać się by wykonać niskie cięcie. Odchylone szczęki utrzymują idealny kąt 90 o względem konstrukcji, niezbędny do efektywnego cięcia. Każda inna pozycja obniża wydajność cięcia. Ulga dla szyi, pleców, ramion i nóg podczas cięcia elementów umieszczonych nisko Odciążenie szyi, pleców i ramion podczas cięcia elementów karoserii umieszczonych wysoko Zwiększona przestrzeń robocza Ze skośnymi ostrzami Holmatro możesz pracować szybciej i bezpieczniej dzięki 30 o dodatkowej przestrzeni dla twojego narzędzia. Poprawia to bezpieczeństwo ratowanego i minimalizuje konieczność ponownego pozycjonowania nożyc. Więcej miejsca dla przemieszczającego się narzędzia Brak ryzyka powstania niezamierzonej dźwigni 2

3 Nożyce NCT - skośne NCT = New Car Technology CU 5030 i CL Specyfikacja CU 5030 i CL CU 5040 i CU 5050 i CU 5060 i numer katalogowy szczęki nożyc skośne skośne skośne skośne maks. ciśnienie robocze bar / MPa 720 / / / / 72 EN klasyfikacja BC150F-9.5 BC165I-13.2 BC165K-15.9 CC205K-19.8 EN zdolność cięcia 1H 2G 3G 4F 5G 1I 2I 3I 4J 5J 1K 2K 3K 4K 5K 1K 2K 3K 4K 5K pręt okrągły mm rozwarcie ostrzy mm siła cięcia kn / t 549 / / / / 180 waga urządzenia gotowego do pracy kg wymiary (D x S x W) mm 685 x 275 x x 300 x x 306 x x 342 x 285 wymagana ilość oleju cm zakres temperatur pracy o C i-bolt / oświetlenie LED +/+ +/+ +/+ +/+ Skośne ostrza nożyc - bardzie ergonomiczne cięcie elementów karoserii umieszczonych powyżej i poniżej talii ratownika Zintegrowane oświetlenie LED - nowe oświetlenie LED umieszczone w uchwycie: 6 diod o zwiększonej mocy świetlnej. Możesz natychmiast przystąpić do pracy, zarówno w dzień jak i w nocy zawsze dobrze oświetlone miejsce pracy bez zacienionych obszarów. Ergonomiczny uchwyt - nowy ergonomiczny uchwyt znacząco poprawiający komfort pracy ratownika w różnych pozycjach pracy - w nożycach ze skośnymi ostrzami uchwyt jest umieszczony wokół całego narzędzia by ratownik mógł w pełni wykorzystać jego potencjał ze wszystkich stron pojazdu. 3

4 Nożyce NCT - tradycyjne NCT = New Car Technology CU 5060 Specyfikacja CU 5030 CL CU 5040 CU 5050 CU 5060 numer katalogowy szczęki nożyc proste proste proste proste maks. ciśnienie robocze bar / MPa 720 / / / / 72 EN klasyfikcja BC150F-9.5 BC165I-13.1 BC165K-15.7 CC205K-19.6 EN zdolność cięcia 1H 2G 3G 4F 5G 1I 2I 3I 4J 5J 1K 2K 3K 4K 5K 1K 2K 3K 4K 5K pręt okrągły mm rozwarcie ostrzy mm siła cięcia kn / t 579 / / / / waga urządzenia gotowego do pracy kg wymiary (D x S x W) mm 674 x 270 x x 271 x x 278 x x 321 x 200 wymagana ilość oleju cm zakres temperatur pracy o C i-bolt / oświetlenie LED +/+ +/+ +/+ +/+ NCT - budowa ostrzy - niezrównana wydajność - wciągają materiał do miejsca o największej sile cięcia - nadzwyczajna skuteczność cięcia, sprawdzona na najnowszych modelach samochodów - zoptymalizowane krawędzie tnące zapewniające długą żywotność ostrzy - oszczędność czasu - tylko jedno cięcie słupka B Technologia i-bolt Tradycyjna konstrukcja śruby Nowa konstrukcja i-bolt - bardziej płaskie ostrza umożliwiają lepszy dostęp do wąskich przestrzeni Lżejsze niż kiedykolwiek - łatwiejsze przenoszenie i operowanie narzędziem - mniejsze obciążenie fizyczne Śruba mocująca ściska uchwyt ostrzy (wykonany z miękkiego aluminium). Ostrza są ściskane pośrednio. Śruba ściska ostrza bezpośrednio, co zwiększa skuteczność cięcia Nowy uchwyt sterujący - poprawiony, ergonomiczny kształt, oferujący lepszą przyczepność dla optymalnego sterowania narzędziem 4

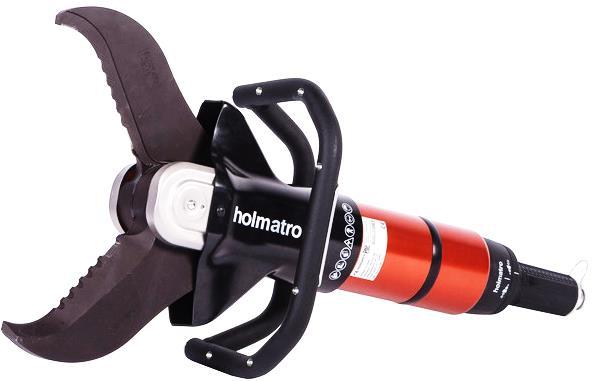

5 Nożyce GP - uniwersalne GP = General Purpose CU 5040 GP Specyfikacja CU 4007 CU 5040 GP CU 5050 GP numer katalogowy maks. ciśnienie robocze bar/mpa 720/72 720/72 720/72 EN klasyfikacja AC55B-3.8 CC201I-13.7 CC211J/16.5 pręt okrągły mm rozwarcie ostrzy mm siła cięcia kn/t 220 / / / 144 waga urządzenia gotowego do pracy kg wymiary (D x S x W) mm 377x72x x277x x323x200 wymagana ilość oleju cm zakres temperatur pracy o C i-bolt / oświetlenie LED +/- +/+ +/+ Wybór należy do użytkownika - nożyce Holmatro NCT, jeżeli głównym zastosowaniem nożyc są wypadki drogowe - nożyce Holmatro GP, jeżeli zakres zastosowań jest szeroki i obejmuje wypadki drogowe, katastrofy budowlane, wypadki w przemyśle, transporcie kolejowym, morskim itp. CU 4007 C CU 5050 GP 5

6 Rozpieracze SP 5240 Specyfikacja SP 5240 CL SP 5240 SP 5250 SP 5260 SP 5280 numer katalogowy maks. ciśnienie robocze bar / MPa 720 / / / / / 72 EN klasyfikacja ** AS41/ AS51/ BS62/ CS83/ szerokość rozpierania mm maks. siła rozpierania kn/t 131/ / / / /47.2 min. siła rozpierania (EN 13204) kn/t 40/4.1 41/4.2 51/5.2 62/6.3 83/8.5 siła ściskania kn/t 47/4.8 59/6 135/ /13 159/16.2 zakres ciągnięcia mm siła ciągnięcia kn/t 47/4.8 47/4.8 67/6.8 82/8.4 99/10.1 waga urządzenia gotowego do pracy kg wymiary (D x S x W) mm 685x274x x286x x285x x322x x322x220 wymagana ilość oleju cm zakres temperatur pracy o C zawór speed valve/ oświetlenie LED +/+ +/+ +/+ +/+ +/+ ** zgodny z EN poza szerokością rozpierania Lżejsze niż kiedykolwiek - najlepszy stosunek wydajności do wagi na rynku Unikalny zawór Speed Valve we wszystkich rozpieraczach - szybsze działanie Rozpieracze - akcesoria SP 5240 CL SP 5240 SP 5250 SP 5260 SP 5280 końcówki tnące, zestaw zestaw adaptorów do ciągnięcia akcesoria, zestaw w walizce (2x końcówka zapasowa, 2x adaptor do ciągnięcia) akcesoria, zestaw w walizce (2x końcówka tnąca, x końcówka zapasowa, 2x adaptor do ciągnięcia) zestaw łańcuchów do ciągnięcia zestaw łańcuchów do ciągnięcia w walizce

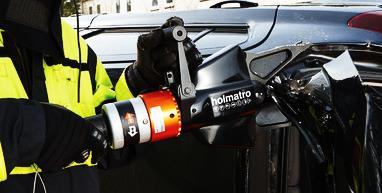

7 Kombi nożyco - rozpieracze CT 5111 Specyfikacja CT 5111 CT 5111 RH CT 5117 CT5117 RH numer katalogowy EN klasyfikacja BK48/281-E-8.0 BK48/281-E-7.9 BK28/431-E-8.6 maks. ciśnienie robocze bar/mpa 720 / / 72 szerokość rozpierania mm maks. siła rozpierania kn/t 457 / / 5.5 min. siła rozpierania (EN 13204) kn/t 48 / / 2.9 siła ściskania kn/t 27 / / 2.8 zakres ciągnięcia mm siła ciągnięcia kn/t - 30 / 3.1 pręt okrągły (EN 13204) mm rozwarcie ostrzy mm siła cięcia kn/t 206 / / 20.8 wymiary (D x S x W) mm 566x287x x223x x287x x223x112 waga urządzenia gotowego do pracy kg wymagana ilość oleju cm zakres temperatur pracy o C i-bolt oświetlenie LED - - obrotowy uchwyt - - Lżejsze niż kiedykolwiek - łatwiejsze przenoszenie i operowanie narzędziem CT 5117 Obrotowy (360 o ) i składany uchwyt - modele RH - 11 pozycji z blokadą do użycia pod każdym katem CT 5111 RH Wielofunkcyjność - cięcie, rozpieranie, ściskanie i ciągnięcie przy użyciu jednego narzędzia rozpieranie Nożyco-rozpieracze - akcesoria 5117 zestaw adaptorów do ciągnięcia zestaw łańcuchów do ciągnięcia zestaw łańcuchów i adaptorów do ciągnięcia w walizce - cięcie ciągnięcie ściskanie 7

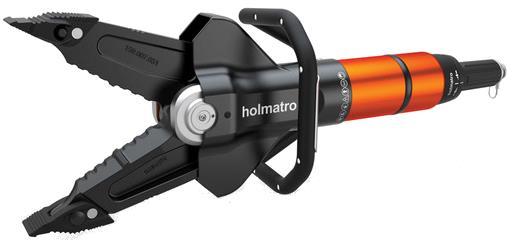

8 Kombi nożyco - rozpieracze CT 5160 Specyfikacja CT 4120 C CT 4150 C CT 5160 numer katalogowy EN klasyfikacja BK26/268-E-8.7 CK35/360-H-14.2 CK45/468J-17.6 maks. ciśnienie robocze bar/mpa 720 / / / 72 szerokość rozpierania mm maks. siła rozpierania kn/t 200 / / / min. siła rozpierania (EN 13204) kn/t 26 / / / 4.5 siła ściskania kn/t 46/4.7 76/ / 9 zakres ciągnięcia mm bd siła ciągnięcia kn/t 61/6.2 51/ / 10.7 pręt okrągły (EN 13204) mm rozwarcie ostrzy mm siła cięcia kn/t 247 / / / 94.7 waga urządzenia gotowego do pracy kg wymiary (D x S x W) mm 675x210x x270x x279x201 wymagana ilość oleju cm bd zakres temperatur pracy o C i-bolt - oświetlenie LED - CT 4120 CT 4150 C Nożyco-rozpieracze - akcesoria zestaw adaptorów do ciągnięcia zestaw łańcuchów do ciągnięcia zestaw łańcuchów i adaptorów do ciągnięcia w walizce zestaw łańcuchów do ciągnięcia w walizce zestaw końcówek do rozpierania zestaw końcówek do rozpierania i łańcuchów do ciągnięcia w walizce

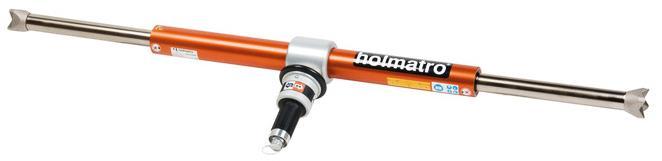

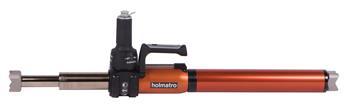

9 Rozpieracze kolumnowe - teleskopowe / Extendo TR 4350 C Specyfikacja TR 4540 LP TR 5350 LP TR 5370 LP XR 4360 C Extendo numer katalogowy maks. ciśnienie robocze bar / MPa 720 / / / / 72 EN klasyfikacja TR217/ / TR217/ / TR231/ / R100/ TR100/ / typ cylindra teleskopowy teleskopowy teleskopowy Extendo siła rozpierania w pełnym skoku tłoka kn/t / 10.2 skok rozpierania (pełny) mm siła rozpierania 1 tłok mm 217 / / / siła rozpierania 2 tłok mm 101 / / / skok rozpierania 1 tłok mm skok rozpierania 2 tłok mm mechaniczny skok mm hydrauliczny skok mm dł. narzędzia wsuniętego/wysuniętego mm 335 / / / / 1275 waga urządzenia gotowego do pracy kg wymiary (D x S x W) mm wymagana ilość oleju cm zakres temperatur pracy o C zawór speed Valve / oświetlenie LED / laser +/+/+ +/+/+ +/+/+ +/-/- Rozpieracz Extendo - z szybkim ręcznym rozsuwaniem wstępnym Rozpieracze kolumnowe TR / XR- akcesoria Nr kat. wspornik progowy HRS 22 (NCT) wspornik progowy HRS przedłużki do TR mm mm XR 4360 C Zintegrowany wskaźnik laserowy umieszony w głowicy oznacza dokładnie miejsce, w którym głowica rozpieracza osadzi się na karoserii. Umożliwia poprawne ustawienie za pierwszym razem co oszczędza czas i jest bezpieczniejsze dla poszkodowanego. Wbudowane oświetlenie LED Po raz pierwszy dostępne w rozpieraczach TR. Możesz natychmiast przystąpić do pracy, zarówno w dzień jak i w nocy zawsze dobrze oświetlone miejsce pracy bez zacienionych obszarów. 9

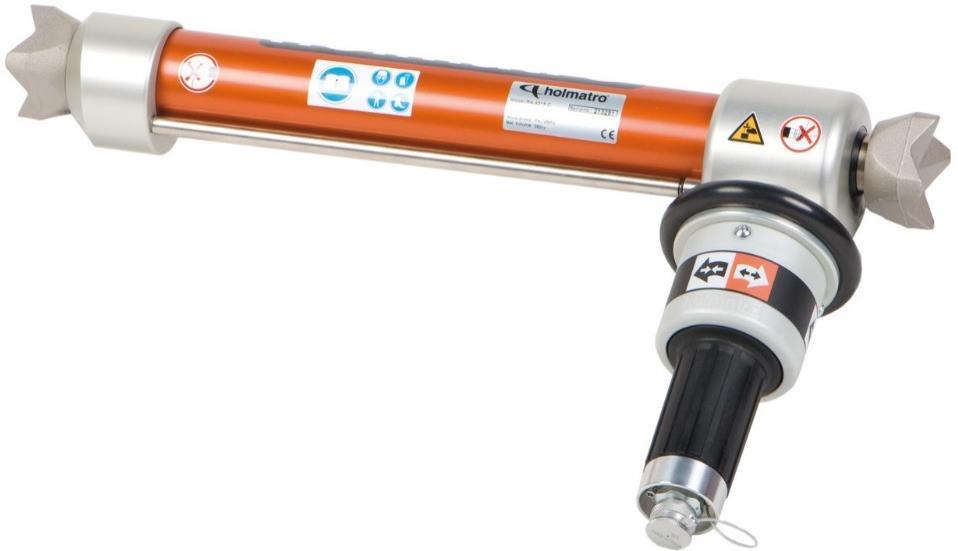

10 Rozpieracze kolumnowe - jednotłokowe RA 4315 C Specyfikacja RA 4311 C RA 4313 C RA 4315 C numer katalogowy układ hydrauliczny CORE CORE CORE maks. ciśnienie robocze bar / MPa 720 / / / 72 EN klasyfikacja R100/ R100/ R100/ typ cylindra pojedynczy pojedynczy pojedynczy siła rozpierania w pełnym skoku tłoka kn/t 100/ / /.0.2 skok rozpierania mm dł. narzędzia wsuniętego/wysuniętego mm 315/ / /965 waga urządzenia gotowego do pracy kg wymiary (D x S x W) mm 315x122x x122x x122x325 wymagana ilość oleju cm zakres temperatur pracy o C zawór speed valve Unikalny zawór Speed Valve we wszystkich rozpieraczach kolumnowych - szybsze działanie Rozpieracze RA 10T - akcesoria Nr kat. wspornik progowy HRS 22 NCT wspornik progowy HRS przedłużka RAE mm przedłużka RAE mm przedłużka RAE mm Łącznik do przedłużek RCP Głowice krzyżowe RA 4311 C RA 4313 C 10

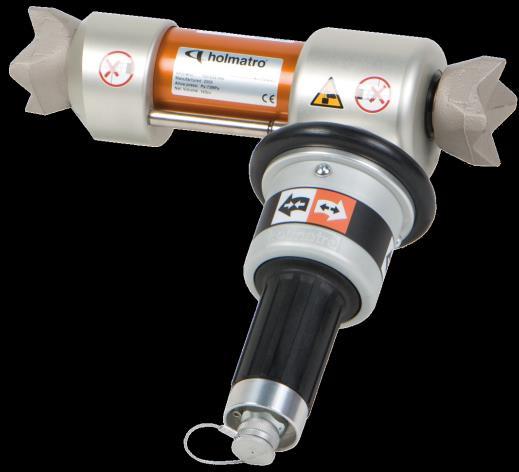

11 Rozpieracze kolumnowe - jedno i dwutłokowe RA 4332 C Specyfikacja RA 4321 C RA 4331 C RA 4322 C RA 4332 C numer katalogowy maks. ciśnienie robocze bar / MPa 720 / / / / 72 EN R161/ R161/ R161/ R161/ typ cylindra pojedynczy pojedynczy podwójny podwójny siła rozpierania w pełnym skoku tłoka kn/t 161 / / / / 16.4 skok rozpierania / ciągnięcia mm x x 340 siła ciągnięcia w pełnym skoku tłoka kn/t 50 / / / / 5.1 dł. narzędzia wsuniętego/wysuniętego mm 512/ / / / 1625 waga urządzenia gotowego do pracy kg wymiary (D x S x W) mm 512x122x x122x x122x x122x338 wymagana ilość oleju cm zakres temperatur pracy o C zawór speed valve Przedłużki - różne długości umożliwiają dopasowanie do otworu - podłączanie tylko do stałej strony dla modeli RA 4321 C i RA 4331 C Obrotowe głowice krzyżowe do wszystkich rozpieraczy - łatwe mocowanie i doskonała chwytność w każdej sytuacji Rozpieracze kolumnowe 16T - akcesoria Nr kat. wspornik progowy HRS 22 NCT wspornik progowy HRS rim adapter, w walizce (strona 24) zestaw akcesoriów w walizce AS 4300 B zestaw przedłużek w walizce zestaw łańcuchów do ciągnięcia w walizce PCS zestaw łańcuchów do ciągnięcia PCS uchwyt do przenoszenia RCH głowice do ciągnięcia PAS głowica stożkowa RTC głowica klinowa RWP głowica płaska RBP głowica krzyżowa

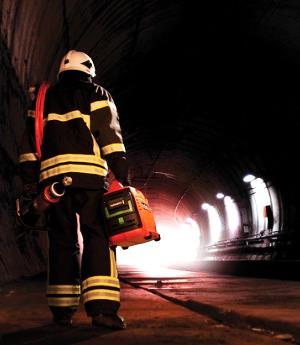

12 Pompa akumulatorowa Greenline SPU 16 BC SPU 16 BC model SPU 16 BC system Core numer katalogowy maksymalne ciśnienie robocze 720 bar klasyfikacja wg EN STO liczba narzędzi 1 silnik elektryczny 36 VDC moc silnika 940 W akumulator 36 VDC, 10 Ah, Li-ion (LiFePO4) praca na jednym w pełni naładowanym 90 min. / 180 min. akumulatorze typ pompy hydraulicznej trzystopniowa pojemność zbiornika oleju (efektywna) 1700 cm 3 wydatek 1 stopnia (0-130 bar) 2700 cm 3 /min wydatek 2 stopnia ( bar) 1200 cm 3 /min wydatek 3 stopnia ( bar) 550 cm 3 min masa pompy gotowej do pracy 17.7 kg zakres temperatur pracy C C poziom hałasu (z odległości 1 m) 75 db wymiary (dł. x szer. x wys.) 530 x 252 x 388 mm EN 13204: STO = praca jednym narzędziem Brak emisji spalin - idealna do zasilania urządzeń ratowniczych w zamkniętych przestrzeniach, jak tunele, pociągi, zawalone budynki - większy komfort dla ratowników i poszkodowanych - przyjazna środowisku Długi czas pracy - 90 minut akcji ratowniczej nawet z wykorzystaniem najmocniejszych narzędzi - 45 minut ciągłej pracy narzędzi Praca w każdych warunkach - przystosowana do pracy w niskich temperaturach, do -20 o C - przystosowana do pracy w deszczu Technologia pompy trzystopniowej - dużo większy przepływ i prędkość pracy narzędzia na 2. stopniu - mniejszy przepływ i prędkość pracy narzędzia na 3. stopniu dla lepszej kontroli narzędzia Oświetlenie nad blokiem zaworów, wskaźnik naładowania akumulatora - łatwa identyfikacja w ciemności - łatwe podłączanie i odłączanie węży w ciemności - wskazuje poziom naładowania baterii kiedy pompa pracuje kiedy pompa jest wyłączona, poziom naładowania baterii można sprawdzić poprzez naciśnięcie przycisku Tryb ECO - mniejsze zużycie energii i mniejszy hałas w czasie spoczynku Kompaktowa i lekka - łatwa do przeniesienia na miejsce akcji przez jedną osobę - łatwa do składowania 12

13 Pompy spalinowe - ultra ciche DPU 31 PC 2 SPU 16 PC model DPU 31 PC SPU 16 PC układ hydrauliczny CORE numer katalogowy maksymalne ciśnienie robocze 720 bar klasyfikacja wg EN MTO STO liczba narzędzi 2 1 silnik spalinowy, 4-suwowy Honda moc silnika 3.5 KM / 2.6 kw 2.1 KM / 1.6 kw pojemność zbiornika paliwa 1250 cm cm 3 praca na pełnym zbiorniku paliwa 4 godziny 3 godziny typ pompy hydraulicznej dwustopniowa trzystopniowa pojemność zbiornika oleju (efektywna) 2490 cm cm 3 wydatek 1 stopnia 2 x cm cm 3 wydatek 2 stopnia 2 x cm cm 3 wydatek 3 stopnia cm 3 masa pompy gotowej do pracy 24.9 kg 16.7 kg zakres temperatur pracy C C poziom hałasu (z odległości 1 m) 80 db 79 db wymiary (dł. x szer. x wys.) 600 x 290 x 425 mm 510 x 252 x 380 mm EN 13204: STO = praca jednym narzędziem, MTO = praca z wieloma narzędziami Niski poziom hałasu - zgodnie z norma EN ISO większy komfort dla poszkodowanych i lepsze środowisko pracy ratowników poziom hałasu 72 db 68 db Wysoki poziom hałasu - dyskomfort dla osób poszkodowanych - trudniejsza komunikacja w obszarze akcji ratowniczej Niski poziom hałasu - lepsze samopoczucie poszkodowanych - łatwiejsza komunikacja w obszarze akcji ratowniczej Niezwykle lekkie pompy < 25 kg - mogą być szybko przyniesione na miejsce akcji, nawet gdy dostęp jest utrudniony Oświetlenie nad blokiem zaworów - łatwa identyfikacja w ciemności oraz łatwe podłączanie i odłączanie węży Duży zbiornik oleju hydraulicznego - DPU 31 PC - ilość wystarczająca do zasilania dwóch narzędzi jednocześnie Wyłącznik ECO - elektroniczny regulator prędkości silnika. W trybie ECO, w trakcie używania narzędzia prędkość silnika wzrasta automatycznie do maksymalnej. - kiedy narzędzie nie jest używane, prędkość silnika spada do znamionowej - mniejszy hałas i niższe zużycie paliwa Technologia pompy 3-stopniowej - SPU 16 PC - wyższy przepływ i prędkość pracy narzędzia na 2. stopniu, lepsza kontrola urządzenia na 3. stopniu 13

14 Pompy Spider Range - SR 10 SR 10 PC 1 E model SR 10 PC 1 SR 10 PC 1 E* system CORE numer katalogowy maksymalne ciśnienie robocze 720 bar klasyfikacja wg EN STO liczba narzędzi 1 silnik spalinowy, 4-suwowy Honda GXH 50 moc silnika 2.1 KM / 1.6 kw pojemność zbiornika paliwa 770 cm 3 praca na pełnym zbiorniku paliwa 3 godziny typ pompy hydraulicznej trzystopniowa pojemność zbiornika oleju (efektywna) 2500 cm 3 wydatek 1 stopnia 3450 cm 3 /min wydatek 2 stopnia 1500 cm 3 /min wydatek 3 stopnia 650 cm 3 /min masa pompy gotowej do pracy 14.5 kg 14.6 kg zakres temperatur pracy C C wskaźnik poziomu oleju hydraulicznego emisja hałasu z odległości 1 m 82 db emisja hałasu w stanie spoczynku 79 db 76 db wymiary (D x S x W) 360 x 290 x 423 mm EN 13204: STO = praca jednym narzędziem Duży zbiornik oleju hydraulicznego - pompa może być użyta do zasilania każdego narzędzia w tym największego rozpieracza kolumnowego Funkcja ECO w SR 10 PC 1 E - redukcja hałasu i zużycia paliwa - mniejszy stres dla poszkodowanych i łatwiejsza komunikacja obszarze akcji ratowniczej - dłuższy czas pracy pompy dzięki oszczędności paliwa Technologia pompy 3-stopniowej - wyższy przepływ i prędkość pracy narzędzia na 2. stopniu, lepsza kontrola urządzenia na 3. stopniu Miękki uchwyt - lepszy chwyt - ergonomiczna konstrukcja, lepsze wyważenie - pompa łatwiejsza do przenoszenia Wskaźnik poziomu oleju - szybka i łatwa kontrola poziomu oleju Kompatybilna z mechanizmem szybkiego mocowania Quick Fix (opcja) - szybki i łatwy dostęp do pompy w pojeździe ratowniczym - oszczędność czasu w trakcie akcji - oszczędność miejsca w pojeździe - mniejsze obciążenie fizyczne dla ratowników 14

15 Pompy Spider Range - SR 20 SR 20 PC 2 E model SR 20 PC 2 SR 20 PC 2 E SR DC 1 SR DC 2 układ hydrauliczny CORE numer katalogowy maksymalne ciśnienie robocze 720 bar klasyfikacja wg EN MTO STO MTO liczba narzędzi silnik spalinowy, 4-suwowy Honda GX 100 elektryczny 230 V AC moc silnika 3 KM / 2.2 kw 1.1 kw 1.8 kw pojemność zbiornika paliwa 1770 cm praca na pełnym zbiorniku paliwa 3,5 godziny 7,2 godziny bez ograniczeń typ pompy hydraulicznej 2 x trzystopniowa trzystopniowa 2 x trzystopniowa pojemność zbiornika oleju (efektywna) 4340 cm 3 wydatek 1 stopnia 2 x 2900 cm 3 /min 3000 cm 3 /min 2 x 3000 cm 3 /min wydatek 2 stopnia 2 x 1300 cm 3 /min 1350 cm 3 /min 2 x 1350 cm 3 /min wydatek 3 stopnia 2 x 550 cm 3 /min 575 cm 3 /min 2 x 575 cm 3 /min masa pompy gotowej do pracy 22.7 kg 23.4 kg 24.9 kg 34.0 zakres temperatur pracy C C poziom hałasu 85 db 78 db tryb ECO wymiary 455 x 315 x 460 mm EN 13204: STO = praca jednym narzędziem, MTO = praca z wieloma narzędziami Duży zbiornik oleju hydraulicznego - ilość wystarczająca do zasilania dwóch narzędzi jednocześnie Funkcja ECO w SR 20 PC 2 E - redukcja hałasu i zużycia paliwa - mniejszy stres dla poszkodowanych i łatwiejsza komunikacja obszarze akcji ratowniczej - dłuższy czas pracy pompy dzięki oszczędności paliwa Technologia pompy 3-stopniowej - wyższy przepływ i prędkość pracy narzędzia na 2. stopniu, lepsza kontrola urządzenia na 3. stopniu Miękki uchwyt - lepszy chwyt - ergonomiczna konstrukcja, lepsze wyważenie - pompa łatwiejsza do przenoszenia Oświetlenie bloku zaworów (opcjonalnie) - łatwa identyfikacja w ciemności oraz łatwe podłączanie i odłączanie węży Kompatybilna z mechanizmem szybkiego mocowania Quick Fix (opcja) - szybki i łatwy dostęp do pompy w pojeździe ratowniczym - oszczędność czasu w trakcie akcji - oszczędność miejsca w pojeździe - mniejsze obciążenie fizyczne dla ratowników 15

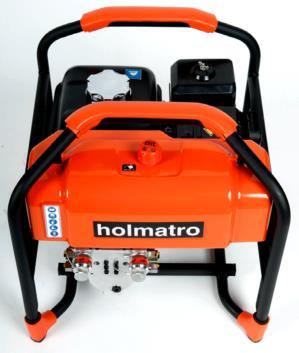

16 Pompy Spider Range - SR 31/32 SR 31 PC 2 model SR 31 PC 2 SR 32 PC 2 SR 31 DC 2 SR 32 DC 2 układ hydrauliczny CORE numer katalogowy długość węży hydraulicznych na zwijadłach 15 m 20 m 15 m 20 m maksymalne ciśnienie robocze 720 bar klasyfikacja wg EN MTO liczba narzędzi 2 silnik spalinowy, 4-suwowy Honda GX 100 elektryczny 230 VAC moc silnika 3 KM / 2,2 kw 1.8 kw pojemność zbiornika paliwa 1700 cm 3 - praca na pełnym zbiorniku paliwa 3,5 godziny bez obraniczeń typ pompy hydraulicznej trzystopniowa pojemność zbiornika oleju (efektywna) 4340 cm 3 wydatek 1 stopnia 2900 cm 3 /min 3000 cm 3 /min wydatek 2 stopnia 1300 cm 3 /min 1350 cm 3 /min wydatek 3 stopnia 550 cm 3 /min 575 cm 3 /min masa pompy gotowej do pracy 62,0 kg 66,9 kg zakres temperatur pracy C C poziom hałasu 81 db 73 db wymiary 800 x 452 x 518 mm EN 13204: MTO = praca z wieloma narzędziami Duży zbiornik oleju hydraulicznego - ilość wystarczająca do zasilania dwóch narzędzi jednocześnie Składany zestaw kółek (opcjonalnie) - dostępne w wersji W - szybki i łatwy transport Technologia pompy 3-stopniowej - wyższy przepływ i prędkość pracy narzędzia na 2. stopniu, lepsza kontrola urządzenia na 3. stopniu Składane uchwyty - łatwa do przenoszenia - łatwa do składowania Składana korba zwijadła - oszczędność miejsca w pojeździe pożarniczym - szybkie i łatwe użycie: kobra automatycznie blokuje się po wyjęciu Wskaźnik poziomu oleju - szybka i łatwa kontrola poziomu oleju 16

17 Pompy Spider Range - SR 40 SR 40 PC 2 ES model SR 40 PC 2 SR 40 PC 2 E SR 40 PC 2 S SR 40 PC 2 ES SR 40 DC 2 układ hydrauliczny CORE numer katalogowy maksymalne ciśnienie robocze 720 bar klasyfikacja wg EN MTO liczba narzędzi 2 silnik spalinowy, 4-suwowy Honda GX 160 elektryczny 230 V moc silnika 5,5 KM / 4.1 kw 2.2 kw pojemność zbiornika paliwa 3100 cm 3 - praca na pełnym zbiorniku paliwa 3,5 godziny 5 godzin 3,5 godziny 5 godzin bez ograniczeń typ pompy hydraulicznej 2 x trzystopniowa pojemność zbiornika oleju (efektywna) 6340 cm 3 wydatek 1 stopnia bar 2 x 2900 cm 3 2 x 3000 cm 3 wydatek 2 stopnia bar 2 x 1300 cm 3 2 x 1350 cm 3 wydatek 3 stopnia bar 2 x 550 cm 3 2 x 575 cm 3 masa pompy gotowej do pracy 37.3 kg 38.0 kg 41.9 kg 42.3 kg 41.0 kg zakres temperatur pracy C C poziom hałasu 84 db 79 db 84 db 79 db 73 db tryb ECO elektro start wymiary 497 x 467 x 492 mm EN 13204: MTO = praca z wieloma narzędziami Duży zbiornik oleju hydraulicznego - ilość wystarczająca do zasilania dwóch narzędzi jednocześnie Elektro start - dostępne w wersji S - włącznik (240 x 190 x 150 mm) z przewodem o dł. 3 m zakończonym wtyczką - zintegrowany z wyłącznikiem akumulator ładuje się automatycznie podczas pracy pompy Technologia pompy 3-stopniowej - wyższy przepływ i prędkość pracy narzędzia na 2. stopniu, lepsza kontrola urządzenia na 3. stopniu Funkcja ECO w SR 40 PC 2E(S) - redukcja hałasu i zużycia paliwa - mniejszy stres dla poszkodowanych i łatwiejsza komunikacja obszarze akcji ratowniczej - dłuższy czas pracy pompy dzięki oszczędności paliwa Oświetlenie bloku zaworów (opcjonalnie) - łatwa identyfikacja w ciemności oraz łatwe podłączanie i odłączanie węży Korek zbiornika oleju hydraulicznego z bagnetem - korek ze zintegrowanym bagnetem dla szybkiej i łatwej kontroli poziomu oleju hydraulicznego 17

18 Pompy Spider Range - SR 41 / 42 SR 42 PC 2 model SR 41 PC 2 SR 41 PC 2 S SR 42 PC 2 SR 42 PC S system Core numer katalogowy długość węży hydraulicznych na zwijadłach 15 m 15 m 20 m 20 m maksymalne ciśnienie robocze 720 bar klasyfikacja wg EN MTO liczba narzędzi 2 silnik spalinowy, 4-suwowy Honda GX 160 moc silnika 5.5 KM / 4.1 kw typ pompy hydraulicznej 2 x trzystopniowa pojemność zbiornika oleju (efektywna) 6340 cm 3 wydatek 1 stopnia 2 x 2900 cm 3 /min wydatek 2 stopnia 2 x 1300 cm 3 /min wydatek 3 stopnia 2 x 550 cm 3 /min masa pompy gotowej do pracy 61,5 kg 66,1 kg 66,4 kg 70,9 kg zakres temperatur pracy C C poziom hałasu 84 db wymiary 866 x 552 x 507 mm elektro start - - EN 13204: MTO = praca z wieloma narzędziami Duży zbiornik oleju hydraulicznego - ilość wystarczająca do zasilania dwóch narzędzi jednocześnie, w tym największych rozpieraczy kolumnowych Składana korba zwijadła - oszczędność miejsca w pojeździe pożarniczym - szybkie i łatwe użycie: Technologia pompy 3-stopniowej - wyższy przepływ i prędkość pracy narzędzia na 2. stopniu, lepsza kontrola urządzenia na 3. stopniu Korek zbiornika oleju hydraulicznego z bagnetem - korek ze zintegrowanym bagnetem dla szybkiej i łatwej kontroli poziomu oleju hydraulicznego Miękki uchwyt - lepszy chwyt - ergonomiczna konstrukcja, lepsze wyważenie - pompa łatwiejsza do przenoszenia 18

19 Pompy - ręczne / nożna PA 18 H C 2 model PA 04 H 2 S PA 09 H 2 S PA 09 H 2 C PA 18 H 2 C PA 18 F 2 C układ hydrauliczny pojedynczy wąż CORE numer katalogowy maksymalne ciśnienie robocze 720 bar klasyfikacja wg EN STO liczba narzędzi 1 typ pompy hydraulicznej dwustopniowa pojemność zbiornika oleju (efektywna) 410 cm cm cm cm 3 wydajność 1 stopnia (0-45 bar) 18.4 cm 3 /na skok 21.8 cm 3 /na skok 21.8 cm 3 /na skok 42.8 cm 3 /na skok wydajność 2 stopnia ( bar) 1.4 cm 3 /na skok 2.1 cm 3 /na skok 2.1 cm 3 /na skok 3.1 cm 3 /na skok napęd ręczny nożny masa pompy gotowej do pracy 3.5 kg 4.8 kg 4.8 kg 7.7 kg 8.4 kg zakres temperatur pracy C C wskaźnik poziomu oleju hydraulicznego wymiary (D x S x W) mm 485 x 135 x x135x x135x x160x x160x168 EN 13204: STO = praca jednym narzędziem Tylna część korpusu ukształtowana w formie lejka - uzupełnianie oleju hydraulicznego nigdy nie było tak proste Miękki uchwyt - lepszy chwyt i komfortowa praca Blokada dźwigni - automatycznie zwalniana po naciśnięciu dźwigni Miękkie pokrętło do sterowania przepływem oleju - w modelach S przeznaczonych do zasilania narzędzi jednokierunkowych - lepszy chwyt, sterowanie zaworem jest prostsze Zabezpieczone elementy podstawy - wykonane z twardej, odpornej na ścieranie gumy - stabilna praca na różnych powierzchniach Lekkie i kompaktowe - łatwe do przeniesienia - łatwe do składowania Wskaźnik poziomu oleju - szybka i łatwa kontrola poziomu oleju hydraulicznego Duży przepływ oleju - szybkie działanie narzędzia 19

20 Węże / Zwijadła Węże Core 5 m Węże CORE Węże pojedyncze kolory 1) długość m waga 2) kg ) każda długość dostępna we wskazanych kolorach I 2) waga obejmuje wąż ze złączami wypełniony olejem współczynnik bezpieczeństwa wszystkich węży 4:1 = 2880 bar Zwijadła CORE pojedyncze podwójne z napędem elektrycznym - lewe lub prawe kolory 1) długość m x 15 2 x waga 2) kg ) każda długość dostępna we wskazanych kolorach I 2) waga obejmuje wąż ze złączami wypełniony olejem Składana korba zwijadła - oszczędność miejsca w pojeździe pożarniczym - szybkie i łatwe użycie: 20

21 Samodzielne narzędzia ratownicze Greenline akumulatorowe nożyce - skośne GCU 5050 i EVO 3 model GCU 5030 i CL EVO 3 GCU 5040 i EVO 3 GCU 5050 i EVO 3 GCU 5060 i EVO 3 numer katalogowy maksymalne ciśnienie robocze bar 720 maksymalne rozwarcie ostrzy mm maksymalna siła cięcia w zagłębieniu kn / t 549 / / / / 180 maksymalny pręt okrągły (w zagłębieniu) mm wbudowane oświetlenie LED / śruba i-bolt +/+ zakres temperatur pracy 0 C waga narzędzia bez akumulatora kg waga narzędzia gotowego do pracy (z akumulatorem) kg wymiary (dł. x szer. x wys.) mm 823 x 277 x x 301 x x 298 x x 342 x 285 klasyfikacja wg EN BC150F-15.2 BC165I-19.0 BC165K-21.6 CC205K-25.4 Greenline EVO 3: zwiększona prędkość narzędzia, niższy ciężar i poziom hałasu* Samowystarczalne narzędzie - pełna swoboda działania - natychmiastowa gotowość do pracy Dostępny model z odchylonymi ostrzami - odchylone ostrza dla większej ergonomii przy cięciu górnych i dolnych elementów pojazdów - więcej miejsca dla poruszania się narzędzia podczas cięcia Doskonała wydajność cięcia w nowych pojazdach - kształt ostrzy (litera U) zapewnia w ciąganie przecinanego materiału w kierunku sworznia centralnego gdzie siła cięcia jest największa - ostrza NCT są najlepiej przystosowane do przecinania nowoczesnych konstrukcji samochodowych i mają znaczne zapasy skuteczności cięcia mogące sprostać wymaganiom pojazdów najnowszej generacji wprowadzanych obecnie na rynek - konstrukcja śruby centralnej i-bolt sprawia, że ostrza ściskane są przez nią bezpośrednio, co zwiększa skuteczność cięcia Technologia i-bolt Tradycyjna konstrukcja śruby Nowa konstrukcja i-bolt - bardziej płaskie ostrza umożliwiają lepszy dostęp do wąskich przestrzeni * dzięki nowej ulepszonej jednostce napędowej 21

22 Samodzielne narzędzia ratownicze Greenline akumulatorowe nożyce - tradycyjne GCU 5040 EVO 3 model GCU 5030 CL EVO 3 GCU 5040 EVO 3 GCU 5050 EVO 3 GCU 5060 EVO 3 numer katalogowy maksymalne ciśnienie robocze bar 720 maksymalne rozwarcie ostrzy mm maksymalna siła cięcia w zagłębieniu kn / t 579 / / / / maksymalny pręt okrągły (w zagłębieniu) mm wbudowane oświetlenie LED / śruba i-bolt +/+ zakres temperatur pracy 0 C waga narzędzia bez akumulatora kg waga narzędzia gotowego do pracy (z akumulatorem) kg wymiary (dł. x szer. x wys.) mm 825 x 275 x x 277 x x 277 x x 278 x 200 klasyfikacja wg EN BC150F-15.1 BC165I-18.8 BC165K-21.4 CC205K-25.3 Greenline EVO 3: zwiększona prędkość narzędzia, niższy ciężar i poziom hałasu* Wymagane akcesoria Nr kat. 1 Akumulator BPA 283 (3.0 Ah) Akumulator BPA 283 (5.0 Ah) Akcesoria Nr kat. 2 ładowarka akumulatora BCH1 ( VAC) ładowarka samochodowa akumulatora BCH3 (12-24 VDC) adaptor do zasilania sieciowego BMC 1 ( VAC) pokrowiec na baterię pasek - taśma naramienna * dzięki nowej ulepszonej jednostce napędowej

23 Samodzielne narzędzia ratownicze Greenline akumulatorowe rozpieracze GSP 5250 EVO 3 model GSP 5240 CL GSP 5240 GSP 5250 numer katalogowy maksymalne ciśnienie robocze 720 bar maksymalne rozparcie 510 mm 725 mm 725 mm maksymalna siła rozpierania przy otwartych ramionach 131 kn / 13,4 t 280 kn / 28,6 t 366 kn / 37,3 t minimalna siła rozpierania przy zamkniętych ramionach (25 mm od końcówek) 40 kn / 4,1 t 41 kn / 4,2 t 51 kn / 5,2 t maksymalna sił ściskania 47 kn / 4,8 t 59 kn / 6 t 135 kn / 13,8 t maksymalna dł. ciągnięcia 393 mm 610 mm 725 mm maksymalna siła ciągnięcia 47 kn / 4,8 t 47 kn / 4,8 t 67 kn / 6,8 t zakres temperatur pracy C C C C C C waga narzędzia bez akumulatora 14.8 kg 19.3 kg 20.7 kg waga narzędzia gotowego do pracy (z akumulatorem) 15.4 kg 20.3 kg 21.7 kg wymiary (dł. x szer. x wys.) 819 x 277 x 205 mm 952 x 286 x 216 mm 964 x 286 x 216 mm emisja hałasu z odległości 4m / 1m 65 db(a) / 74 db(a) 65 db(a) / 74 db(a) 65 db(a) / 74 db(a) wbudowany zawór Speed Valve wbudowane w uchwycie oświetlenie (6 x LED) klasyfikacja EN 13204* * Hydrauliczny sprzęt ratowniczy zasilany akumulatorowo wykracza poza zakres normy Jednak opisany powyżej model został przetestowany zgodnie z tym standardem i uznany za zgodny ze wszystkimi odpowiednimi wymogami. Greenline EVO 3: zwiększona prędkość narzędzia, niższy ciężar i poziom hałasu* Niższy poziom hałasu - mniej stresu dla ratowanych - łatwiejsza komunikacja w miejscu prowadzenia działań ratowniczych Wysokiej jakości wydajne akumulatory - technologia litowo-jonowa - duża pojemność akumulatora pozwalająca na długi czas pracy - niski stopień samorozładowania, długa żywotność akumulatora - brak efektu pamięci Działanie w każdych warunkach pogodowych - możliwość stosowania w temperaturze do -20 o C - nadaje się do stosowania w wilgotnych warunkach pogodowych * dzięki nowej, ulepszonej jednostce napędowej 23

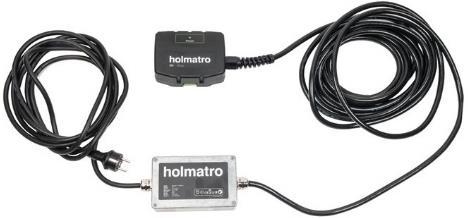

24 Wymagane akcesoria Nr kat. 1 Akumulator BPA 283 (3.0 Ah) Akumulator BPA 283 (5.0 Ah) Akcesoria (dla wszystkich modeli) Nr kat. 2 ładowarka akumulatora BCH1 ( VAC) ładowarka samochodowa akumulatora BCH3 (12-24 VDC) adaptor do zasilania sieciowego BMC 1 ( VAC) pokrowiec na baterię pasek - taśma naramienna Akcesoria Dla modelu Nr kat. GSP 5420 CL EVO adaptory ciągnące, zestaw GSP 5240 EVO 3 GSP 5250 EVO GSP 5420 CL EVO 3 łańcuchy ciągnące (3 + 1,5 m), GSP 5240 EVO 3 zestaw GSP 5250 EVO łańcuchy ciągnące (3 + 1,5 m), zestaw w walizce 9 końcówki tnące, zestaw 10a 10b zestaw akcesoriów w walizce (2 końcówki rozpierające, 2 adaptory ciągnące) zestaw akcesoriów w walizce (2 końcówki rozpierające, 2 końcówki tnące, 2 adaptory ciągnące) GSP 5420 CL EVO 3 GSP 5240 EVO 3 GSP 5250 EVO 3 GSP 5240 EVO 3 GSP 5250 EVO GSP 5420 CL EVO GSP 5240 EVO 3 GSP 5250 EVO

25 Samodzielne narzędzia ratownicze Greenline Kombi nożyco-rozpieracze GCT 5111 EVO 3 model GCT 4120 GCT 4150 GCT 5111 GCT 5117 GCT 5160 numer katalogowy maksymalne ciśnienie robocze bar 720 maksymalne rozwarcie ostrzy mm maksymalna siła cięcia w zagłębieniu kn / t 247 / / / / / 94.7 maksymalny pręt okrągły (w zagłębieniu) mm maksymalne rozparcie mm maksymalna siła rozpierania kn / t 220 / / / 46,6 54 / / minimalna siła rozpierania (EN 13204) kn / t 26 / / / 4,9 28 / / 4.5 maksymalna siła ściskania kn / t 46 / / / 4,5 27 / / 9 wbudowane oświetlenie LED / śruba i-bolt +/- +/+ +/+ +/+ +/+ zakres temperatur pracy o C waga narzędzia bez akumulatora kg waga narzędzia gotowego do pracy (z akumulatorem) kg wymiary (dł. x szer. x wys.) mm 789x297x x297x x295x x295x x276x202 emisja hałasu z odległości 4m / 1m db(a) 65 / 74 EN * Stopień ochrony IP 54 * Hydrauliczny sprzęt ratowniczy zasilany akumulatorowo wykracza poza zakres normy Jednak opisany powyżej model został przetestowany zgodnie z tym standardem i uznany za zgodny ze wszystkimi odpowiednimi wymogami. Greenline EVO 3: zwiększona prędkość narzędzia, niższy ciężar i poziom hałasu* Akumulator umieszczony w górnej części narzędzia - łatwa wymiana nawet w wąskich przestrzeniach - dobrze wyważone narzędzie - manetka sterująca umieszczona z tyłu narzędzia dzięki czemu można je swobodnie obracać podczas gdy ręka pozostaje w tej samej pozycji Idealne do szybkich interwencji - pompa i wąż nie są potrzebne - po wciśnięciu przycisku START narzędzie jest natychmiast gotowe do pracy * dzięki nowej, ulepszonej jednostce napędowej 25

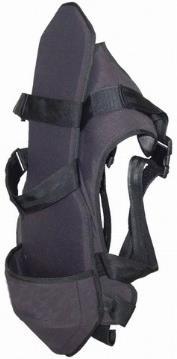

26 Wymagane akcesoria Nr kat. 1 Akumulator BPA 283 (3.0 Ah) Akumulator BPA 283 (5.0 Ah) Akcesoria (dla wszystkich modeli) Nr kat. 2 ładowarka akumulatora BCH1 ( VAC) ładowarka samochodowa akumulatora BCH3 (12-24 VDC) adaptor do zasilania sieciowego BMC 1 ( VAC) pokrowiec na baterię pasek - taśma naramienna uprząż transportowa Akcesoria Dla modelu Nr kat. GCT 5117 EVO adaptory ciągnące, zestaw GCT 4120 EVO GCT 4150 EVO GCT 5160 EVO GCT 5117 EVO łańcuchy ciągnące (3 + 1,5 m), GCT 4120 EVO 3 zestaw GCT 4150 EVO GCT 5160 EVO adaptory rozpierające zestaw GCT 5160 EVO łańcuchy ciągnące (3 + 1,5 m), zestaw w walizce GCT 5160 EVO zestaw adaptorów i łańcuchów GCT 4120 EVO ciągnących w walizce GCT 4150 EVO zestaw adaptorów ciągnących i rozpierających w walizce GCT 5160 EVO torba transportowa GCT 5111 EVO 3 GCT 5117 EVO 3 GCT 4120 ECO

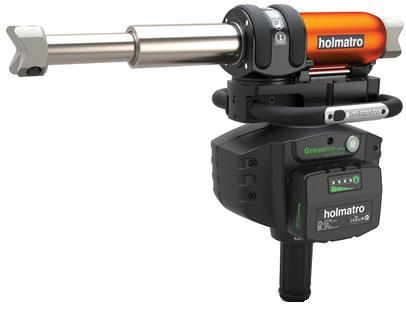

27 Samodzielne narzędzia ratownicze Greenline rozpieracze kolumnowe GRA 4331 EVO 3 model GRA 4321 EVO 3 GRA 4331 EVO 3 numer katalogowy maksymalne ciśnienie robocze bar 720 skok rozpierania / ciągnięcia mm siła rozpierania w pełnym skoku tłoka kn / t 161 / 16.4 siła ciągnięcia w pełnym skoku tłoka kn / t 50 / 5.1 ilość tłoków 1 długość narzędzia wsuniętego mm długość narzędzia wysuniętego mm zakres temperatur pracy 0 C waga narzędzia bez akumulatora kg waga narzędzia gotowego do pracy (z akumulatorem) kg wymiary (dł. x szer. x wys.) mm 452 x 239 x x 239 x 691 emisja hałasu z odległości 4m / 1m db(a) 65 / 74 wbudowany zawór Speed Valve wbudowane w uchwycie oświetlenie (4 x LED) EN 13204* R161/ R161/ * Hydrauliczny sprzęt ratowniczy zasilany akumulatorowo wykracza poza zakres normy Jednak opisany powyżej model został przetestowany zgodnie z tym standardem i uznany za zgodny ze wszystkimi odpowiednimi wymogami. Greenline EVO 3: zwiększona prędkość narzędzia, niższy ciężar i poziom hałasu* Wysoka wydajność - duża siła rozpierania w obu modelach kn Niższy poziom hałasu - mniej stresu dla ratowanych - łatwiejsza komunikacja w miejscu prowadzenia działań ratowniczych - narzędzia nie generują żadnych dźwięków w trybie bezczynności * dzięki nowej, ulepszonej jednostce napędowej 27

28 Wymagane akcesoria Nr kat. 1 Akumulator BPA 283 (3.0 Ah) Akumulator BPA 283 (5.0 Ah) Akcesoria (dla wszystkich modeli) Nr kat. 2 ładowarka akumulatora BCH1 ( VAC) ładowarka samochodowa akumulatora BCH3 (12-24 VDC) adaptor do zasilania sieciowego BMC 1 ( VAC) pokrowiec na baterię Akcesoria Nr kat. 5 Zestaw akcesoriów AS 4300 A w walizce Zestaw akcesoriów AS 4300 B w walizce Zestaw łańcuchów ciągnących w walizce Zestaw RIM Adapter w walizce Wspornik progowy RAM HRS 22 NCT

29 Samodzielne narzędzia ratownicze Greenline rozpieracze teleskopowe GTR 5350 EVO 3 Specyfikacja GTR 5340 LP EVO 3 GTR 5350 LP EVO 3 numer katalogowy maks. ciśnienie robocze bar / MPa 720 / 72 skok rozpierania (pełny) mm siła rozpierania 1 tłok mm 217 / / 22.1 siła rozpierania 2 tłok mm 101 / / 10.3 skok rozpierania 1 tłok mm skok rozpierania 2 tłok mm dł. narzędzia wsuniętego/wysuniętego mm 335 / / 1285 waga narzędzia bez akumulatora waga narzędzia gotowego do pracy (z akumulatorem) kg wymiary (D x S x W) mm 480 x 26 x x 260 x 560 emisja hałasu z odległości 4m / 1m db(a) 65 / 74 stopień ochrony IP 54 zakres temperatur pracy o C EN klasyfikacja TR217/ / TR217/ / zawór speed Valve / oświetlenie LED / laser +/+/+ +/+/+ * Hydrauliczny sprzęt ratowniczy zasilany akumulatorowo wykracza poza zakres normy Jednak opisany powyżej model został przetestowany zgodnie z tym standardem i uznany za zgodny ze wszystkimi odpowiednimi wymogami. Greenline EVO 3: zwiększona prędkość narzędzia, niższy ciężar i poziom hałasu* Zintegrowany wskaźnik laserowy umieszony w głowicy oznacza dokładnie miejsce, w którym głowica rozpieracza osadzi się na karoserii. Umożliwia poprawne ustawienie za pierwszym razem co oszczędza czas i jest bezpieczniejsze dla poszkodowanego. GTR 4340 LP EVO 3 * dzięki nowej, ulepszonej jednostce napędowej 29

30 Wymagane akcesoria Nr kat. 1 Akumulator BPA 283 (3.0 Ah) Akumulator BPA 283 (5.0 Ah) Akcesoria (dla wszystkich modeli) Nr kat. 2 ładowarka akumulatora BCH1 ( VAC) ładowarka samochodowa akumulatora BCH3 (12-24 VDC) adaptor do zasilania sieciowego BMC 1 ( VAC) pokrowiec na baterię Akcesoria Nr kat. 5 Przedłużka TRE mm do GTR 5340 LP EVO Przedłużka TRE mm do GTR 5340 LP EVO Wspornik progowy RAM HRS 22 NCT

31 Samodzielne narzędzia ratownicze Narzędzia z napędem ręcznym HCT 5111 model HCT 4120 HCT 5111 HCT 5111 RH HCT 5117 HCT 5111 RH numer katalogowy maksymalne ciśnienie robocze bar 720 maksymalne rozwarcie ostrzy mm maksymalna siła cięcia w zagłębieniu kn / t 247 / / / 20.8 maksymalny pręt okrągły (w zagłębieniu) mm 24 maksymalne rozparcie mm maksymalna siła rozpierania kn / t 200 / 20,4 457 / / 5.5 minimalna siła rozpierania (EN 13204) kn / t 26 / 2,7 48 / / 2.9 maksymalna siła ściskania kn / t 46 / 4,7 44 / / 2.8 maksymalna siła ciągnięcia kn / t 61 / 6,2-30 / 3.1 długość ciągnięcia mm wbudowane oświetlenie LED / śruba i-bolt -/- -/- +/+ -/+ +/+ -/+ zakres temperatur pracy o C waga narzędzia gotowego do pracy kg wymiary (dł. x szer. x wys.) mm 698x205x x287x x223x x287x x223x145 EN BK26/268-E-10.8 BK48/281-E-8.7 BK28/431-E-9.4 Samodzielna praca ze zintegrowana pompą 2-stopniową - dla optymalnej swobody ruchów - natychmiastowa gotowość do uzycia Składany i obrotowy uchwyt - łatwe przenoszenie i składowanie - możliwość uzycia w dowolnej pozycji - ułatwia użycie w trudnodostępnych miejscach Składana i obrotowa rękojeść - blokowana w 11 pozycjach - umożliwiająca użycie narzędzia pod niemal każdym kątem 31

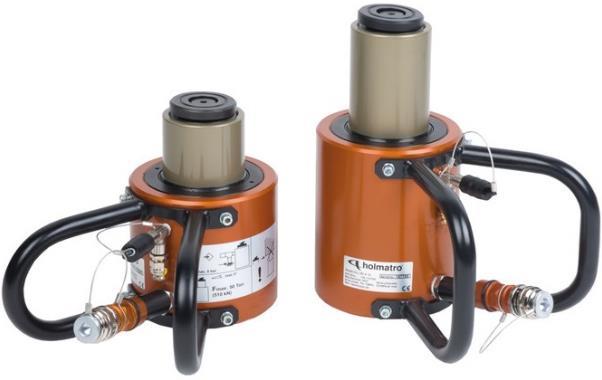

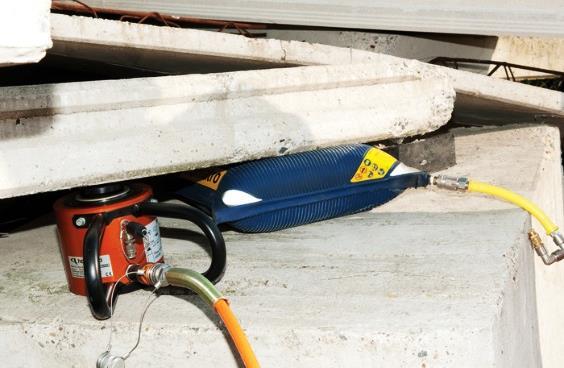

32 Pozostałe narzędzia ratownicze Podnośniki aluminiowe HLJ 50 A6 HLJ 50 A10 nośność kn / t 510 / / 52 wysokość podnośnika zsuniętego mm skok mm waga urządzenia gotowego do pracy kg wymagana ilość oleju cm ciśnienie robocze bar / MPa 720 / 72 Klin ratowniczy PW 5624 HPW 4624 układ hydrauliczny CORE napęd ręczny min. wysokość szczeliny mm 6 maks. wysokość podnoszenia mm 51 siła rozpierania kn / t 253 / 25.8 waga urządzenia gotowego do pracy kg ciśnienie robocze bar / MPa 720 / 72 wbudowane oświetlenie - - służy do poszerzania szczeliny dla wstawienia rozpieracza lub wysokociśnieniowej poduszki. Przykład kolejności uzycia narzędzi podczas podnoszenia obiektu Klin ratowniczy wytwarza szczelinę dla wstawienia poduszki podnoszącej (patrz strona 28) Po napełnieniu poduszki obiekt jest asekurowany za pomocą klinów i bloków stabilizacyjnych W ten sposób powstała wysokość umożliwiająca wstawienie podnośnika Podnośnik stopowy HLJ 50 A6 numer katalogowy ciśnienie robocze bar / MPa 720 / 72 maks. nośność na siodle kn / t 118 / 12.0 maks. nośność na stopie kn / t 98 / 10.0 wysokość podnośnika zsuniętego mm 448 wysokość podnoszenia / skok tłoka mm 250 maks. wysokość podnoszenia na siodle mm 698 min. wysokość wstawienia stopy mm 56 maks. wysokość podnoszenia na stopie mm 306 waga urządzenia gotowego do pracy kg 20.5 wymagana ilość oleju cm wymiary (dł. x szer. x wys.) mm 300 x 160 x 448 zakres temperatur pracy -20 o C +55 o C 32

33 Pozostałe narzędzia ratownicze Kruszarka do betonu CC 23 układ hydrauliczny CORE numer katalogowy maks. ciśnienie robocze bar/mpa 720 / 72 maks. rozwarcie mm 230 siła kruszenia kn/t 68/7 kształt końcówki szpiczasta wymagana ilość oleju cm waga urządzenia gotowego do pracy kg 19.1 wymiary (dł. x szer. x wys.) mm 815 x 415 x 217 zakres temperatur pracy o C duża siła działania: narzędzie przeznaczone do szybkiego kruszenia dużych, grubych elementów betonowych - niewielka ilość pyłu: lepsza widoczność w miejscu prowadzenia akcji ratowniczej - brak wibracji: mniejsze ryzyko wywołania ruchów zawalonych konstrukcji - doskonale współpracuje z mini-nożycami CU 4007 użytymi do przecinania prętów zbrojeniowych - cichsza w użyciu od piły do betonu: tylko pompa zasilająca wytwarza hałas Narzędzie przystosowane do pracy przy dużych obciążeniach Doskonała kombinacja: kruszenie betonu przy użyciu CC 23 i cięcie prętów zbrojeniowych mini-nożycami CU 4007 C (lub SMC 4006 C). Kruszarka wytwarza bardzo niewiele pyłu. Zaciskacz do rur HPS 60 AU numer katalogowy maks. ciśnienie robocze bar/mpa 720 / 72 maks. siła ściskania kn/t 147/15.0 maks. zewnętrzna średnica rury mm 60 maks. grubość ścianki rury mm 4 pozostały otwór mm 2 waga urządzenia gotowego do pracy kg 8.6 wymagana ilość oleju cm Przecinaki do lin i kabli Liny stalowe i pręty kable elektryczne HWC 16 R HWC 25 R HWC 32 R HCC 85 R HCC 100 R siła cięcia kn/t 54/ / / /5.2 91/9.2 maks. rozwarcie szczęk mm lina stalowa 6 x 19 Ø mm pręt stalowy Ø mm kabel energetyczny Ø mm kabel telefoniczny Ø mm HPS 60 AU waga urządzenia gotowego do pracy kg HWC 16 R HWC 32 R HCC 85 R 33

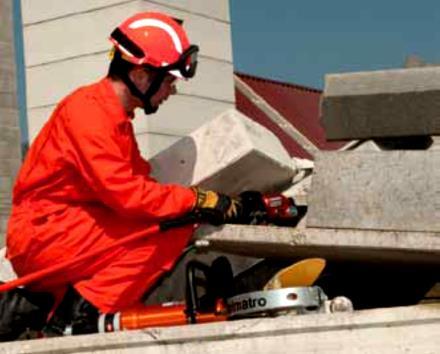

34 Pozostałe narzędzia ratownicze Nożyce do materiałów specjalnych SMC 5006 numer katalogowy maks. ciśnienie robocze bar/mpa 720 / 72 rozwarcie ostrzy mm 25 zdolność cięcia * mm 20 maks. siła cięcia kn/t 193/19.7 wymiary (dł. x szer. x wys.) mm 366 x 123 x 235 wymagana ilość oleju cm 3 10 waga urządzenia gotowego do pracy kg 6.5 * stal o twardości 75 HRb Mini -nożyce HMC 8 U 1 1 ze złączem stałym 2 z wężem przyłączeniowym 30 cm, w walizce z tworzywa sztucznego 3 kolanko obrotowe 360 i wąż przyłączeniowy 30 cm, w walizce z tworzywa sztucznego 4 kolanko obrotowe 360 i pompa ręczna PA 04 H 2 S wraz z wężem 2 m; w walizce z tworzywa sztucznego siła cięcia kn/t 79/8.0 pręt okrągły mm 15 waga urządzenia gotowego do pracy kg Wyważacze do drzwi HDR 50 HDO 100 1) maks. ciśnienie robocze bar/mpa 720 / 72 maks. siła rozpierania kn/t 47/4.8 - maks. siła pchania kn/t 51/ /10.2 dł. min./maks. mm 710/1310 -/- waga urządzenia gotowego do pracy kg ) wraz z obrotowym przyłączem do węża i uchwytem, dostarczane w walizce z tworzywa sztucznego; dostępne także z wężem przyłączeniowym 30 cm, bez uchwytu. 34

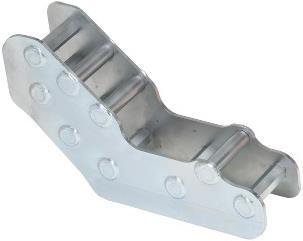

35 Narzędzia pomocnicze HRS 22 Wsporniki progowe HRS 22 HRS 22 NCT maks. nośność kn/t 216/22 220/22.4 waga kg przystosowane do każdego otworu drzwiowego HRS 22 NCT do szerszych progów drzwi i słupków B nowoczesnych modeli samochodów - kilka poprzeczek w różnych miejscach ułatwia oparcie rozpieracza pod różnymi kątami - wersja NCT z ząbkami zwiększającymi przyczepność oraz profilowanymi poprzeczkami zapobiegającymi odchyleniu rozpieracza HRS 22 NCT Zestaw RIM adapter waga, w komplecie z walizką kg do współpracy z rozpieraczami RA C / RA C - ratownik nie musi wchodzić pod pojazd - mogą być także wykorzystywane do odpychania kolumny kierownicy w samochodach ciężarowych Podpórki i klocki zestaw A zestaw B 2 podpórki schodkowe 2 x niski klocek składany 2 x mały klin 2 x średni klocek składany 2 x duży klin 2 x wysoki klocek składany SET A 2 x mały klin 2 x duży klin - wykonane z polietylenu z recyklingu, wodo- i olejoodporne - praktycznie niezniszczalne, trwalsze od drewna - antypoślizgowe profilowanie powierzchni Stanowisko narzędzi wymiary (dł. x szer.) cm 200 x x 200 waga kg trwały poliester powlekany PCV, odporny na wodę i zanieczyszczenia - składane, łatwe do transportu i przechowywania SET B Osłona zabezpieczająca wymiary (dł. x szer.) mm 200 x 150 waga kg zapewnia optymalne bezpieczeństwo osobie poszkodowanej - wykonana z grubego, ale elastycznego PCV - przezroczysty ułatwia obserwację osoby poszkodowanej - 4 uchwyty ułatwiają mocowanie w dowolnej pozycji Torba z narzędziami wspomagającymi Zawartość narzędzie do spuszczania powietrza z kół, nóż do cięcia pasów, narzędzie do usuwania tapicerki i plastików, wybijak do szyb hartowanych, zwijana miarka stalowa, wodoodporny marker, mała latarka LED, nożyce uniwersalne, regulowany pas biodrowy 35

36 Narzędzia pomocnicze Podpora stabilizacyjna V-Strut maksymalne obciążenie osiowe kn/t 16/1.6 długość w stanie złożonym mm 1080 ilość ustawień 24 odległość między ustawieniami mm 30 skok całkowity mm 720 maksymalna długość mm 1800 waga kg 7.2 wymiary (dł. x szer.) mm 1080 x 149 x 210 długość pasa napinającego m 5 - podpora do stabilizacji pojazdów z ząbkowana głowicą, antypoślizgową podstawą, pasem napinającym, hakiem i mechanizmem zapadkowym - jednoczęściowe urządzenie, brak luźnych części które można zgubić - gotowa do natychmiastowego uzycia - unikalny system auto-lock - szybka stabilizacja w zaledwie 15 sekund Glas Master - przecinarka do szyb klejonych wymiary (dł. x szer. x wys.) mm 420 x 245 x 35 waga kg dostarczane w komplecie z wybijakiem do szyb hartowanych i uchwytami do mocowania Secunet osłona zabezpieczająca poduszkę powietrzną waga g łatwa do założenia w kilka sekund - pasuje do wszystkich samochodów osobowych i nowoczesnych pojazdów dostawczych - dostarczana w walizce z tworzywa sztucznego z wieszakiem ściennym Osłony ostrych krawędzi SEP 5 SEP 10 wymiary waga zawartość osłona zapinana na rzepy 26 x 30 cm 180 g 2 x 4 x 60 x 60 cm 520 g 2 x 4 x koc z magnesami 150 x 60 cm 1200 g 1 x 2 x - wykonane z trwałego poliestru, odporne na zużycie oraz działanie ognia i wody - koc z magnesami do szybkiego przymocowania do pojazdu - może być prany (magnesy są wyjmowane) Safetypen waga g 65 - jedno narzędzie łączące wybijak do szyb i przecinak do pasów - testowany na szybach o grubości 10 mm - ultra ostre ostrze tnące Rękawice ochronne nr kat. rozmiar nr kat. rozmiar / XS / XL / S / 2XL / M / 3 XL / L 36

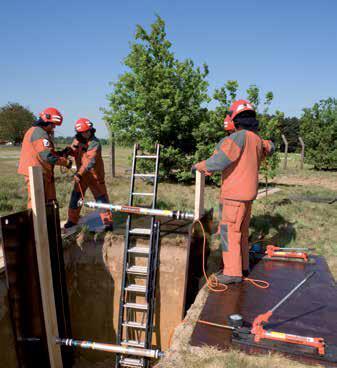

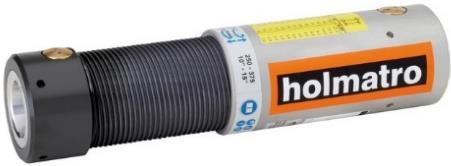

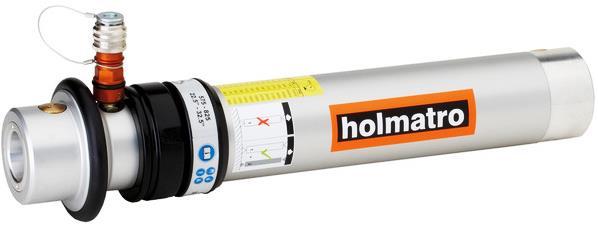

37 PowerShore - system stabilizacji Podpory z siłownikiem hydraulicznym kn/10,1 t dł. narzędzia system skok model zsuniętego blokowania mm mm waga kg Podpory z siłownikiem pneumatycznym - 4 kn/0,4 t dł. narzędzia system model zsuniętego blokowania mm HS 1 Q 5 FL Auto-lock AS 3 Q 5 FL Auto-lock HS 1 Q 10 FL Auto-lock AS 3 Q 10 FL Auto-lock HS 1 L 5+ Przeciwnakrętka AS 3 L 5+ Przeciwnakrętka HS 1 L 10 + Przeciwnakrętka AS 3 L 10+ Przeciwnakrętka Auto-lock: tłok posiada automatyczny mechanizm blokowania o co 9 mm. Cofnięcie tłoka możliwe jest wyłącznie po zwolnieniu mechanizmu blokowania. Przeciwnakrętka: tłok posiada gwint oraz przeciwnakrętkę blokującą. Po wysunięciu tłoka należy dokręcić przeciwnakrętkę, aby zabezpieczyć tłok na miejscu. skok mm waga kg HS 1 L 5+ Zasilanie sprzętu hydraulicznego PowerShore - pompa ręczna, waga urządzenia gotowego do pracy 9,9 kg. AS 3 Q 5 FL Zasilanie sprzętu pneumatycznego PowerShore - pojedynczy lub podwójny zespół sterujący, reduktor ciśnienia, węże powietrzne oraz butla ze sprężonym powietrzem. PA 09 H 2 S Podpory mechaniczne (ręcznie wysuwane) PowerShore system dł. narzędzia skok model blokowania zsuniętego mm mm waga kg MS 2 L 2+ Gwint MS 2 L 5+ Przeciwnakrętka Gwint: tłok posiada gwint. W trakcie wysuwania tłoka gwint służy jako zabezpieczenie przed jego cofnięciem. Przeciwnakrętka: tłok posiada gwint oraz przeciwnakrętkę blokującą. Po wysunięciu tłoka należy dokręcić przeciwnakrętkę, aby zabezpieczyć tłok na miejscu. MS 2 L 2+ Podpory mechaniczne (ręcznie wysuwane) PowerShore model długość oznaczenie mm kolorem waga kg SX biały 1.5 SX niebieski 1.9 SX zółty 2.8 SX zielony 4.6 SX czerwony 6.4 FX Łącznik FX1: posiada złącza żeńskie po obu stronach. Przeznaczony do łączenia elementów przedłużających z końcówkami roboczymi. Umożliwiają zestawienie stałej podpory bez użycia siłowników. SX 2 Super lekki system podpór i podnośników do każdej akcji ratowniczej - ratownictwo drogowe - zabezpieczanie wykopów - stabilizacja ciężkich pojazdów - akcje ratownicze i poszukiwawcze w terenach miejskich 37

38 PowerShore - system stabilizacji Akcesoria Głowica płaska; 0.3 kg Końcówka V mała; 0,7 kg Regulowany klucz hakowy Głowica płaska z płytką do przybijania; 0.8 kg Końcówka V duża; 1,7 kg Lina z karabińczykiem, Głowica uchylna; kat maks. 45 o w każdym kierunku; 1.7 kg Końcówka stożkowa; 0,5 kg Gumowa podstawka antypoślizgowa, Końcówka uchylna z płytką do przybijania; kąt maks. 45 w każdym kierunku; 2,5 kg Końcówka wsporcza do belek; 150 mm; otwory do przybijania; 1,7 kg Końcówka krzyżowa; 1,1 kg Końcówka szpiczasta; 1,2 kg Torba transportowomagazynowa na akcesoria, Torba transportowomagazynowa na podpory i przedłużki Końcówka wsporcza do belek; 100 mm; otwory do przybijania; 1,2 kg Końcówka wsporcza kątowa z otworami do przybijania; 1,0 kg Końcówka obrotowa; może być ustawiona w niemal każdej pozycji oraz wsparta o drugą taką samą końcówkę; 2,0 kg Podstawa wsporcza; podparcie dla 3 końcówek obrotowych; 4,0 kg Podstawa wsporcza do wykopów; podparcie dla 2 końcówek obrotowych; 0,9 kg Podstawa dwukierunkowa; podparcie dla 2 końcówek uchylnych Końcówka obrotowa 3-kierunkowa; zawiera 3 wbudowane końcówki obrotowe do wsparcia 3 linii podpór w różnych kierunkach, Pas napinający, nośność 10 kn; 1,4 kg System blokad zatrzaskowych - wszystkie elementy można połączyć w kilkanaście sekund Zdolność podnoszenia siłownika hydraulicznego - 10,1 t Możliwość podpierania pod różnymi kątami Lekkie - łatwy transport - łatwy i bardzo szybki montaż i rozstawienie Odblaskowe kolorowe oznaczenia przedłużek 38

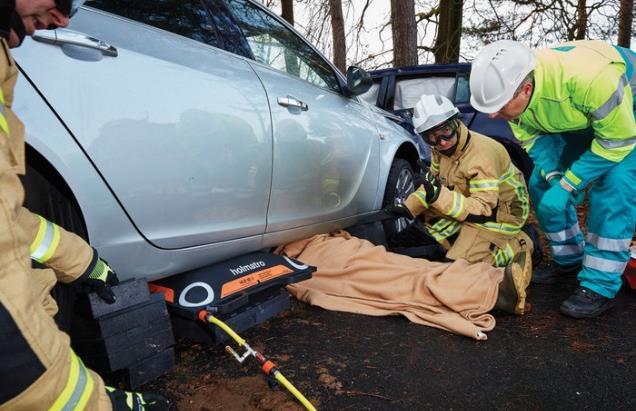

39 Poduszki podnoszące Poduszki podnoszące maks. ciśnienie robocze 12 bar model maks. skuteczna siła podnoszenia kn/t maks. wysokość po napełnieniu mm wymiary (dł. x szer. x wys.) mm waga kg HLB 2 21 / x160x HLB 6 55 / x245x HLB 8 82 / x295x HLB / x325x HLB / x390x HLB / x440x HLB / x530x HLB / x585x27 10 HLB / x690x27 15 HLB / x750x27 17 HLB / x870x27 23 HLB / x910x nowe poduszki ponoszące Holmatro 12 bar oferują do 50% większą siłę podnoszenia. - HLB jeden uchwyt i dwie podkładki ślizgowe, HLB dwa uchwyty i trzy podkładki ślizgowe - odblaskowe oznaczenia w każdym rogu Akcesoria 1 węże pneumatyczne 5 i 10 m: pomarańczowe, żółte i niebieskie 2 wąż z zaworem odcinającym i zaworem bezpieczeństwa SOH 12 3 łącznik do podłączenia 2 butli ze sprężonym powietrzem 4 reduktor ciśnienia na 200 i 300 bar PRV 12 5 sterownik podwójny z podświetleniem cyferblatów HDC 12 6 uchwyty do mocowania liny 7 zestaw podkładek ślizgowych 8 butla na sprężone powietrze 6 litrów, 300 bar 9 zestaw łączników do podłączania różnych źródeł powietrza AAS 12 1 zestaw sterujący na 300 bar zawierający: węże pneumatyczne, 0 węże z zaworem odcinającym, reduktor ciśnienia, zespół sterujący i łącznik do butli oraz przejściówki; walizka transportowa

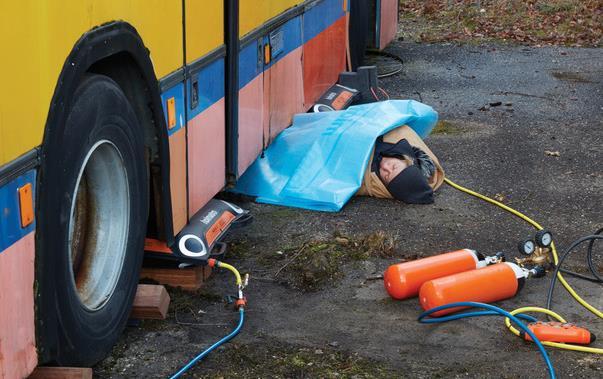

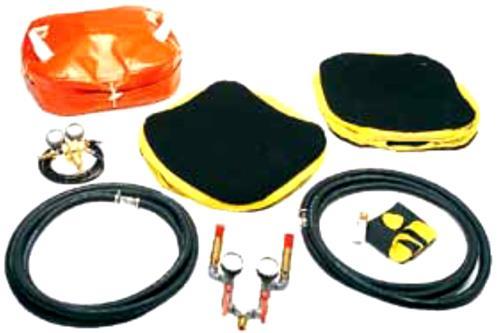

40 Poduszki podnoszące Poduszki podnoszące maks. ciśnienie robocze 0,5 bar wymiary w torbie waga nośność model transportowej (zestaw) (para) kn/t (dł. x szer.) mm kg wysokość przed/po napełnieniu mm LAB 4 UN 39 / x / 620 LAB 6 UN 59 / x / 620 LAB 9 UN 88 / x / 620 LAB 16 UN 157 / x / 620 Każdy zestaw zawiera: Lp. ilość opis torba transportowa 2 2 poduszka podnosząca 3 (o jednakowej nośności) 3 1 reduktor ciśnienia 4 2 wąż niskociśnieniowy 5 1 sterownik podwójny zestaw naprawczy 4 4 System uszczelniający do zbiorników HVSP 250 U ciśnienie robocze bar 6 wymiary nakładki uszczelniającej (dł. x szer.) mm 600 x 390 wymiary elementu dociskowego (dł. x szer.) mm 250 x 50 waga urządzenia gotowego do pracy kg 5.3 grubość nakładki mm 35 długość węża spustowego m 3 System uszczelniający do zbiorników HLS 2 ciśnienie robocze bar 6 siła docisku poduszki pneumatycznej* przy 1,5 bar kn / t 19.6 / 2 *poduszkę pneumatyczną HLB 16 należy zamówić oddzielnie, patrz strona 39 40
