1 Rescue equipment Holmatro Narzędzia ratownicze

2 Technologia CORE TM 2 Siła innowacji Od wielu lat Holmatro pozostaje w awangardzie innowacji technicznych w dziedzinie hydraulicznego sprzętu ratowniczego W celu sprostania coraz to nowym wyzwaniom w obszarze ratownictwa technicznego prowadzimy nieprzerwane prace rozwojowe mające na celu dostarczanie najwyższej jakości rozwiązań cechujących się innowacyjnością i niezawodnością. Chcemy w ten sposób mieć swój udział w codziennych sukcesach ratowników wykonujących swoje niezwykle trudne zadania w dziedzinie ratowania życia i mienia ludzi. Technologia CORE : bezpieczniej, łatwiej, szybciej Technologia CORE to rewolucyjna zmiana w technice narzędzi ratowniczych i coś znacznie więcej niż tylko nowy typ sprzętu. Pozwala ona ratownikom na zastosowanie nowego i prostszego podejścia do technik ratowniczych oraz standardowych procedur działania. Każdy, kto choć raz skorzysta z systemu CORE w praktyce, odkryje jego niezaprzeczalne korzyści i nie będzie chciał już wrócić do poprzedniego systemu. Technologia CORE (COaxial Rescue Equipment współosiowe połączenia sprzętu hydraulicznego) dotyczy węży, złączy i zaworów układu hydraulicznego. Innymi słowy, dotyczy to sposobu doprowadzania oleju z pompy do narzędzia i z powrotem. Tradycyjny układ dwuwężowy składa się z dwóch oddzielnych węży: wysokociśnieniowego i powrotnego oraz z narzędzia ratowniczego. W systemie CORE zastosowano podwójny, współosiowy wąż, którego wewnętrznym przewodem płynie olej pod wysokim ciśnieniem, a w przestrzeni między przewodem wewnętrznym a płaszczem zewnętrznym płynie olej powracający do pompy. Zasada działania oraz wydajność narzędzi w technologii CORE są oczywiście identyczne, jak w technologii z dwoma wężami. W porównaniu do systemu tradycyjnego, praca z narzędziami CORE jest bezpieczniejsza, łatwiejsza i szybsza. BEZPIECZEŃSTWO Jeden przewód połączeniowy (wąż w wężu) moc pod ochroną większe bezpieczeństwo dla ratownika wąż wysokociśnieniowy jest osłonięty przez wąż niskociśnieniowy niskociśnieniowy wąż powrotny wąż wysokociśnieniowy maks. 720 bar olej powracający do pompy maks. 25 bar Wąż wzmocniony włóknem aramidowym (nie zawiera stali) - brak ryzyka załamania lub przebicia Zgodnie ze wszystkimi międzynarodowymi normami bezpieczeństwa - współczynnik bezpieczeństwa 4:1 dla przewodów ciśnieniowego i powrotnego - zgodność z EN oraz NFPA 1936 (certyfikaty wydane przez niezależne instytucje) CORE TM system dwuwężowy węże zbrojone drutami stalowymi Bezpieczne połączenia --szybkozłącza auto-lock podłączane jednym ruchem --rozłączenie wymaga wykonania dwóch ruchów Testowanie węży - przeprowadzono wszelkie próby wymagane przez odpowiednie normy bezpieczeństwa - jeden ruch wystarczy dla połączenia i zablokowania złącza - brak ryzyka przypadkowego rozłączenia w czasie pracy

3 Technologia CORE TM 3 ŁATWIEJ I SZYBCIEJ Proste podłączanie - wąż CORE można podłączyć do pompy lub narzędzia przy pracującej lub wyłączonej pompie Wymiana narzędzi bez zamykania przepływu oleju --narzędzia można wymieniać w dowolnym czasie bez konieczności odcinania przepływu zaworem na pompie --oszczędność cennego czasu i wysiłku Wąż wzmocniony włóknem aramidowym --brak ryzyka załamania węża --łatwe zwijanie i rozwijanie Unikalne złącza CORE złącza na pompie i narzędzi obracają się w pełnym zakresie 360 ; brak ryzyka skręcenia węża płaskie powierzchnie czołowe złączy ułatwiają ich konserwację - lekki łatwość czyszczenia - zanieczyszczenia nie mogą przedostać się do wnętrza złącza Złącza zamontowane bezpośrednio na narzędziach - mniejsze wymiary narzędzi to oszczędność miejsca w pojazdach ratowniczych Wąż w technologii CORE : waga mniejsza o ok. 40% Tradycyjny wąż wzmocniony oplotem z drutów stalowych wolne miejsce Podłączanie jedną ręką --ratownik może na stojąco podłączyć lub odłączyć narzędzie jedną ręką --wąż na obu końcach jest pewnie zamocowany - złącza nie zwisają luźno dzięki czemu nie są podatne na zanieczyszczenie

4 Innowacyjność 4 Uchwyty z wbudowanym oświetleniem -koniec - z pracą w cieniu rzucanym przez samego ratownika, ani w nocy, ani też w dzień, gdy jasne światło słoneczne tworzy głębokie cienie -jedna - standardowa bateria AA zapewnia świecenie diód LED nieprzerwanie przez 6 godzin -wymiana - baterii trwa nie więcej niż 60 sekund Technologia i-bolt Nowa, rewolucyjna konstrukcja śruby centralnej --ostrza są ściskane w sposób bezpośredni, dzięki czemu są mniej podatne na rozgięcie, a proces cięcia jest dużo bardziej efektywny --śruba centralna i-bolt jest zagłębiona w uchwycie ostrzy, co zmniejsza grubość części roboczej narzędzia i ułatwia dostęp do ciasnych przestrzeni --śruba i uchwyt ostrza są chronione przez osłonę ze stali nierdzewnej tradycyjna konstrukcja śruby nowa konstrukcja i-bolt Śruba mocująca ściska uchwyt ostrzy (wykonany z miękkiego aluminium). Ostrza są ściskane pośrednio. Śruba ściska ostrza bezpośrednio, co zwiększa skuteczność cięcia. Zawór Speed Valve --szybki zawór Speed Valve umożliwia znacznie szybsze otwieranie tłoków lub ramion rozpieraczy już przy ciśnieniu mniejszym niż 150 bar. Pozwala to na szybsze i bardziej skuteczne wstawienie narzędzia we właściwe miejsce, a tym samym skraca czas akcji ratowniczej. Przy ciśnieniu roboczym 150 bar zawór automatycznie redukuje szybkość otwierania do normalnej, aby zapewnić kontrolowany i bezpieczny proces poruszania ramionami narzędzia. Czas otwierania ramion lub tłoków rozpieraczy przy ciśnieniu poniżej 150 bar bez zaworu Speed Valve 150 bar 0 początek pracy przy 0 bar z zaworem Speed Valve 0 s e k u n d y s e k u n d y 150 bar początek rozpierania, ciągnięcia, ściskania, podnoszenia, pchania przy 150 bar

5 New Car Technology (NCT TM ) 5 Konflikt między bezpieczeństwem a dostępnością Producenci samochodów coraz powszechniej stosują w samochodach wzmocnione konstrukcje oraz materiały o zwiększonej wytrzymałości, aby lepiej chronić pasażerów w razie wypadku. Nowa technologia budowy samochodów stwarza jednak konflikt między bezpieczeństwem a dostępnością. Inaczej mówiąc, konstrukcja samochodu, która chroni znajdujących się w nim ludzi w czasie wypadku jednocześnie utrudnia dostęp ratowników do wnętrza pojazdu przez co trudniejsze jest wydobycie osób poszkodowanych w wypadku samochodowym. W celu wsparcia ratowników, aby przezwyciężyć te ograniczenia Holmatro opracowało nową serię nożyc określanych mianem New Car Technology (NCT ). Dzięki wprowadzeniu kilku specjalnych cech (patrz poniżej) nożyce te zapewniają większą skuteczność cięcia bardziej wytrzymałych konstrukcji spotykanych w nowoczesnych samochodach. Zaawansowana budowa ostrzy Kształt i materiał ostrza mają istotny wpływ na jego zdolność przecinania elementów konstrukcyjnych samochodu. Rewolucyjne ostrza Holmatro NCT o charakterystycznym kącie 90 cechują się bardzo szerokim rozwarciem końcówek. Ułatwia to objęcie ostrzami szerokich słupków współczesnych samochodów. Układ ostrzy NCT w kształcie litery U powoduje automatyczne wciąganie materiału głębiej między ostrza, gdzie siła cięcia jest największa. Efekt: nadzwyczajna skuteczność cięcia. Nowoczesne konstrukcje samochodów oraz nowe, twardsze materiały, przecinane są o wiele skuteczniej oraz przy znacznie niższym ciśnieniu roboczym niż w przypadku narzędzi wyposażonych w ostrza uniwersalne (typ GP). 202 mm --konstrukcja ostrzy o kształcie litery U powoduje wciąganie materiału do zagłębień, w których siła cięcia jest największa --szerokie elementy konstrukcyjne, jak np. słupki B i C można przecinać wykorzystując miejsce największej siły cięcia ostrzy Ostrza NCT 720 bar 0 bar Ostrza GP 720 bar 0 bar 590 bar Rezerwa na przyszłość 70% 18% B A R 210 bar B A R Ciśnienie charakterystyczne wymagane do przecięcia słupka B prototypu samochodu z 2009 roku za pomocą nożyc Holmatro typu NCT. Zapas siły dla nożyc z ostrzami NCT (70%). Ciśnienie charakterystyczne wymagane do przecięcia słupka B prototypu samochodu z 2009 roku za pomocą uniwersalnych nożyc typu GP. Zapas siły dla nożyc z ostrzami GP (18%). Płaska konstrukcja śruby centralnej i-bolt Śruba i-bolt mocniej dociska ostrza do siecie, dzięki czemu zmniejszone jest ryzyko rozsunięcia płaszczyzn ostrzy, a skuteczność cięcia jest wyższa. Bardziej płaska budowa innowacyjnej śruby i-bolt ułatwia także dostęp nożyc do ciasnych miejsc. Wyższa hydrauliczna siła cięcia Do cięcia twardych materiałów oraz wzmocnionych konstrukcji nowoczesnych samochodów potrzebna jest odpowiednio duża moc. Poza tym, akcje ratownicze wymagają także zastosowania sprzętu o odpowiedniej szybkości i łatwego w obsłudze. Dzięki wprowadzeniu przez Holmatro nożyc NCT uzyskano zwiększenie hydraulicznej siły cięcia przy jednakowym ciśnieniu zasilającym t

6 Nożyce NCT TM II 6 CU 4055 C NCT TM II Nożyce NCT II - New Car Technology dane techniczne CU 4035 C NCT II CU 4050 C NCT II CU 4055 C NCT II klasyfikacja wg EN AC145E-13.8 BC165H-18.0 CC202H-19.6 rozwarcie ostrzy mm siła cięcia kn / t 355 / / / pręt okrągły wg EN mm waga urządzenia gotowego do pracy kg wbudowane oświetlenie / i-bolt / / / Testowane według norm EN i NFPA Wszystkie modele także dostępne w wersjach dwuwężowych. CU 4035 C NCT TM II CU 4050 C NCT TM II Charakterystyka i zalety Oszczędność czasu dzięki New Car Technology Ulepszona budowa ostrzy NCT II --wciągają materiał do miejsca o największej sile cięcia --nadzwyczajna skuteczność cięcia, sprawdzona na najnowszych modelach samochodów --pręt okrągły 41 mm (CU 4050 / 4055) New Car Technology - niedościgniona skuteczność --jedno cięcie wystarczy, aby przeciąć nawet najszerszy i najgrubszy słupek B --ostrza przecinają wszystkie nowoczesne, wzmocnione słupki o skomplikowanej budowie

7 Nożyce uniwersalne GP 7 CU 4035 C GP Nożyce uniwersalne GP dane techniczne CU 4007 C CU 4010 C GP CU 4020 C GP CU 4030 C GP CU 4031 C GP CU 4035 C GP CU 4040 C GP klasyfikacja wg EN AC55B-3.8 AC116D-7.8 AC133E-10.7 BC160F-10.9 BC190H-13.8 CC205H-14.2 CC220H-17.6 rozwarcie ostrzy mm siła cięcia kn / t 220 / / / / / / / 47.9 pręt okrągły wg EN mm waga urządzenia gotowego do pracy kg wbudowane oświetlenie / i-bolt / / / / / / / -- Testowane według norm EN i NFPA Wszystkie modele także dostępne w wersjach dwuwężowych. CU 4007 C CU 4020 C GP CU 4031 C GP Charakterystyka i zalety Nowa technologia i-bolt Tradycyjna konstrukcja śruby Nowa konstrukcja i-bolt Oświetlenie wbudowane w uchwyt --bardziej płaskie ostrza umożliwiają lepszy dostęp do wąskich przestrzeni --dobra widoczność w każdym warunkach Śruba mocująca ściska uchwyt ostrzy (wykonany z miękkiego aluminium). Ostrza są ściskane pośrednio. Śruba ściska ostrza bezpośrednio, co zwiększa skuteczność cięcia. Wybór należy do użytkownika --Nożyce Holmatro NCT II, jeżeli głównym zastosowaniem nożyc są wypadki drogowe --Nożyce uniwersalne Holmatro GP, jeżeli zakres zastosowań jest szeroki i obejmuje wypadki drogowe, katastrofy budowlane, wypadki przemysłowe, kolejowe itp.

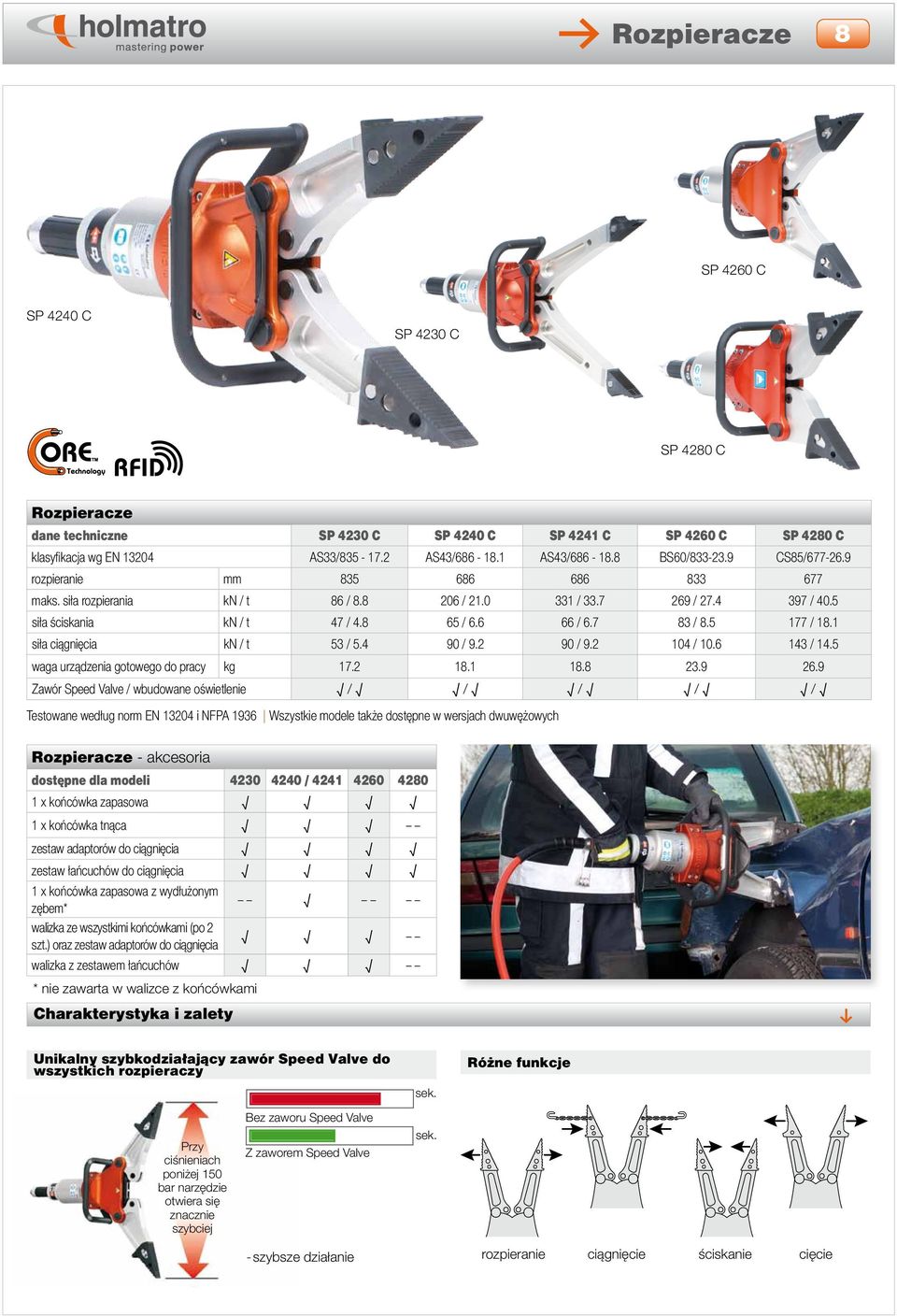

8 Rozpieracze 8 SP 4260 C SP 4240 C SP 4230 C SP 4280 C Rozpieracze dane techniczne SP 4230 C SP 4240 C SP 4241 C SP 4260 C SP 4280 C klasyfikacja wg EN AS33/ AS43/ AS43/ BS60/ CS85/ rozpieranie mm maks. siła rozpierania kn / t 86 / / / / / 40.5 siła ściskania kn / t 47 / / / / / 18.1 siła ciągnięcia kn / t 53 / / / / / 14.5 waga urządzenia gotowego do pracy kg Zawór Speed Valve / wbudowane oświetlenie / / / / / Testowane według norm EN i NFPA 1936 Wszystkie modele także dostępne w wersjach dwuwężowych Rozpieracze - akcesoria dostępne dla modeli / x końcówka zapasowa 1 x końcówka tnąca zestaw adaptorów do ciągnięcia zestaw łańcuchów do ciągnięcia 1 x końcówka zapasowa z wydłużonym zębem* walizka ze wszystkimi końcówkami (po 2 szt.) oraz zestaw adaptorów do ciągnięcia walizka z zestawem łańcuchów * nie zawarta w walizce z końcówkami Charakterystyka i zalety Unikalny szybkodziałający zawór Speed Valve do wszystkich rozpieraczy Różne funkcje Przy ciśnieniach poniżej 150 bar narzędzie otwiera się znacznie szybciej Bez zaworu Speed Valve Z zaworem Speed Valve sek. sek. --szybsze działanie rozpieranie ciągnięcie ściskanie cięcie

9 Nożyco-rozpieracze kombi 9 CT 4150 C Nożyco-rozpieracze kombi dane techniczne CT 4120 C CT 4150 C klasyfikacja wg EN BK26/268-E-8.7 CK35/360-H-14.2 rozpieranie mm maks. siła rozpierania kn / t 200 / / 21.5 rozwarcie do cięcia mm siła cięcia kn / t 247 / / 38.8 pręt okrągły wg EN mm siła ściskania kn / t 46 / / 7.8 siła ciągnięcia kn / t 61 / / 5.2 waga urządzenia gotowego do pracy kg wbudowane oświetlenie / i-bolt / / Testowane według norm EN i NFPA 1936 Wszystkie modele także dostępne w wersjach dwuwężowych Zestaw kombi dane techniczne CT 4123 C 3-stopniowa pompa ręczna HTT 1800 UC zamontowana na podstawie ze stali nierdzewnej z antypoślizgowymi uchwytami zawartość kompletu 5m. Wąż CORE, kolor pomarańczowy, złącza CORE na obydwu końcach Nożyco-rozpieracz kombi CT 4120 C waga zestawu kg 35.0 Kompletny, kompaktowy system ratowniczy do szybkich interwencji. CT 4120 C Narzędzia kombi - akcesoria do modeli CT 4120 CT 4150 zestaw adaptorów do ciągnięcia zestaw łańcuchów do ciągnięcia 3 m + 1,5 m walizka z łącznikami oraz łańcuchami do ciągnięcia Charakterystyka i zalety Wielofunkcyjność rozpieranie Ząbkowane końcówki rozpierająco-ściskające --doskonała chwytność i brak konieczności wymiany końcówek do różnych czynności ciągnięcie cięcie ściskanie --cięcie, rozpieranie, ściskanie i ciągnięcie przy użyciu jednego narzędzia

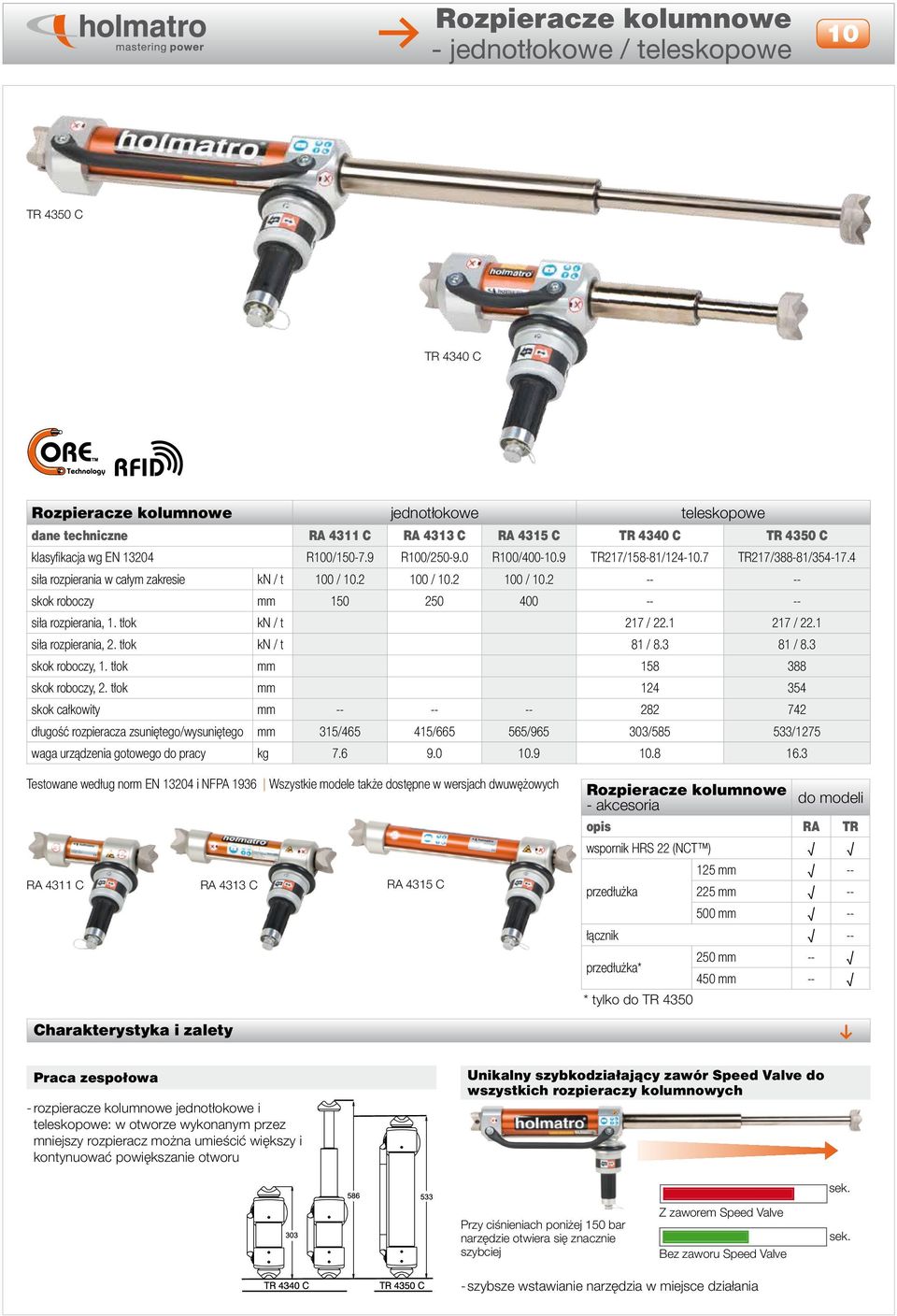

10 Rozpieracze kolumnowe - jednotłokowe / teleskopowe 10 TR 4350 C TR 4340 C Rozpieracze kolumnowe jednotłokowe teleskopowe dane techniczne RA 4311 C RA 4313 C RA 4315 C TR 4340 C TR 4350 C klasyfikacja wg EN R100/ R100/ R100/ TR217/158-81/ TR217/388-81/ siła rozpierania w całym zakresie kn / t 100 / / / skok roboczy mm siła rozpierania, 1. tłok kn / t 217 / / 22.1 siła rozpierania, 2. tłok kn / t 81 / / 8.3 skok roboczy, 1. tłok mm skok roboczy, 2. tłok mm skok całkowity mm długość rozpieracza zsuniętego/wysuniętego mm 315/ / / / /1275 waga urządzenia gotowego do pracy kg Testowane według norm EN i NFPA 1936 Wszystkie modele także dostępne w wersjach dwuwężowych RA 4311 C RA 4313 C RA 4315 C Rozpieracze kolumnowe do modeli - akcesoria opis RA TR wspornik HRS 22 (NCT ) 125 mm -- przedłużka 225 mm mm -- łącznik -- przedłużka* 250 mm mm -- * tylko do TR 4350 Charakterystyka i zalety Praca zespołowa --rozpieracze kolumnowe jednotłokowe i teleskopowe: w otworze wykonanym przez mniejszy rozpieracz można umieścić większy i kontynuować powiększanie otworu Unikalny szybkodziałający zawór Speed Valve do wszystkich rozpieraczy kolumnowych Przy ciśnieniach poniżej 150 bar narzędzie otwiera się znacznie szybciej Z zaworem Speed Valve Bez zaworu Speed Valve sek. sek. --szybsze wstawianie narzędzia w miejsce działania

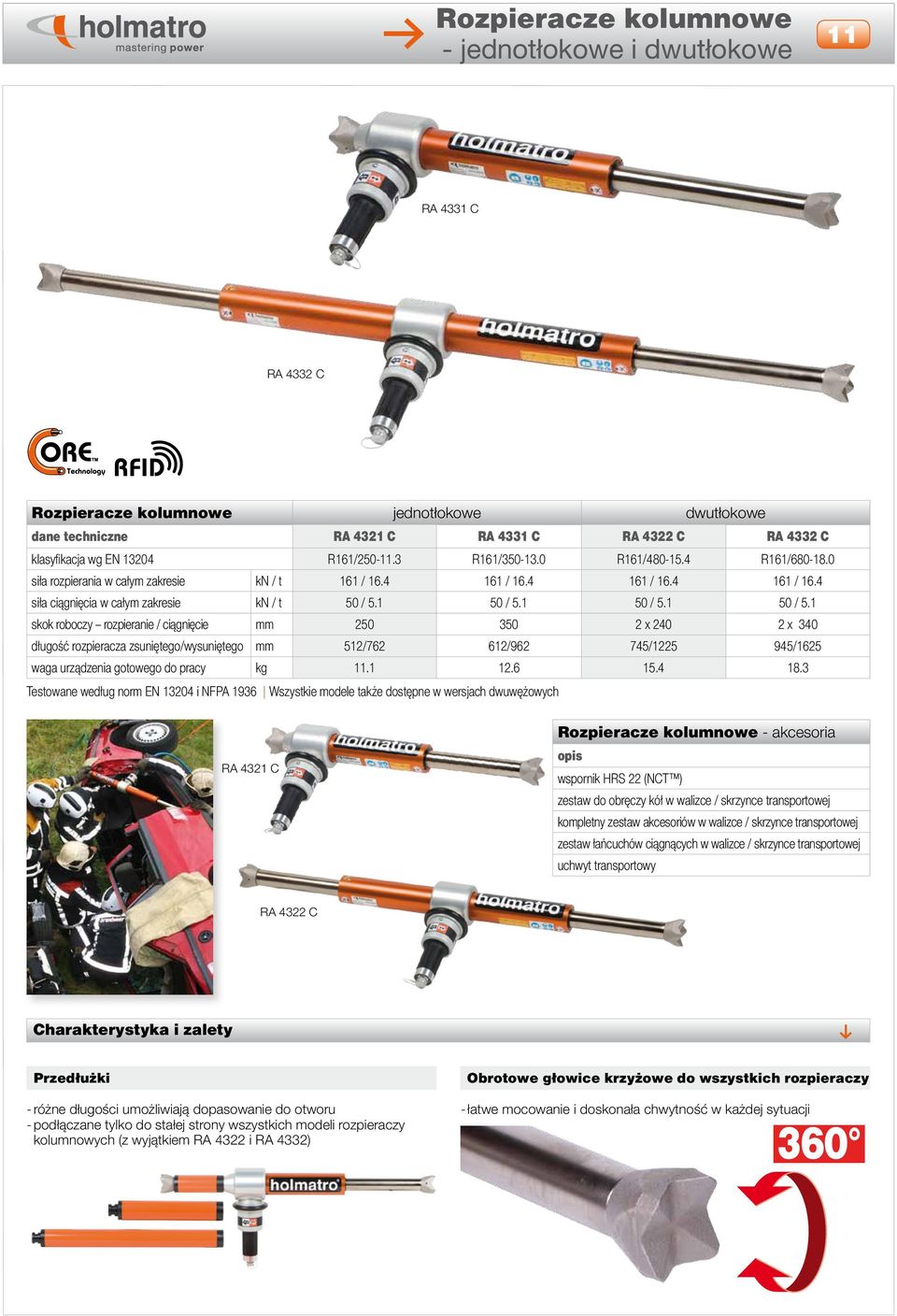

11 Rozpieracze kolumnowe - jednotłokowe i dwutłokowe 11 RA 4331 C RA 4332 C Rozpieracze kolumnowe jednotłokowe dwutłokowe dane techniczne RA 4321 C RA 4331 C RA 4322 C RA 4332 C klasyfikacja wg EN R161/ R161/ R161/ R161/ siła rozpierania w całym zakresie kn / t 161 / / / / 16.4 siła ciągnięcia w całym zakresie kn / t 50 / / / / 5.1 skok roboczy rozpieranie / ciągnięcie mm x x 340 długość rozpieracza zsuniętego/wysuniętego mm 512/ / / /1625 waga urządzenia gotowego do pracy kg Testowane według norm EN i NFPA 1936 Wszystkie modele także dostępne w wersjach dwuwężowych RA 4321 C Rozpieracze kolumnowe - akcesoria opis wspornik HRS 22 (NCT ) zestaw do obręczy kół w walizce / skrzynce transportowej kompletny zestaw akcesoriów w walizce / skrzynce transportowej zestaw łańcuchów ciągnących w walizce / skrzynce transportowej uchwyt transportowy RA 4322 C Charakterystyka i zalety Przedłużki --różne długości umożliwiają dopasowanie do otworu --podłączane tylko do stałej strony wszystkich modeli rozpieraczy kolumnowych (z wyjątkiem RA 4322 i RA 4332) Obrotowe głowice krzyżowe do wszystkich rozpieraczy --łatwe mocowanie i doskonała chwytność w każdej sytuacji 360

12 Rozpieracz kolumnowy Extendo 12 Rozpieracz kolumnowy Extendo dane techniczne klasyfikacja wg EN XR 4360 C R100/ TR100/ / siła rozpierania kn / t 100 / 10.2 skok mechaniczny mm 300 skok hydrauliczny mm 350 skok całkowity mm 650 długość rozpieracza zsuniętego/wysuniętego mm 625 / 1275 waga urządzenia gotowego do pracy kg 13.4 Testowane według norm EN i NFPA 1936 Dostępny w wersji dwuwężowej Charakterystyka i zalety Ręczne rozsuwanie wstępne szybsze dopasowanie do szerokości otworu do rozpierania większa dokładność dopasowania możliwość prawie natychmiastowego rozpoczęcia rozpierania Unikalny, regulowany uchwyt możliwość obracania w lewo lub w prawo: łatwiejsze użycie rozpieracza z każdej strony samochodu Szybkie wstawienie na miejsce: ustawienie na wsporniku i ręczne rozsunięcie do wymaganej długości. Siła rozpierania 10 ton przy każdej długości brak strat mocy na całej długości skoku 10 t 10 t 10 t Regulowany uchwyt ułatwia użycie rozpieracza po każdej stronie samochodu. Ręczne rozsuwanie z systemem automatycznej blokady auto-lock - łatwe w użyciu: nie wymaga blokowania ręcznego - bezpieczne: 2-stopniowy system usuwania blokady uniemożliwia przypadkowe odblokowanie narzędzia

13 Pompy hydrauliczne 13 Super cicha pompa hydrauliczna SPU 16 PC z wyłącznikiem ECO PU 30 C Super cicha pompa hydrauliczna DPU 31 PC z wyłącznikiem ECO Pompy hydrauliczne - napędzane silnikiem benzynowym dane techniczne SP 10 PC 1) SPU 16 PC DPU 31 PC PU 30 C 5) klasyfikacja wg EN ) STO STO MTO MTO ilość złączy do narzędzi 3) pojemność oleju (skuteczna) cm 3 (2660) 2800 (1680) waga urządzenia gotowego do pracy 4) kg SP 10 PC 1) dostępna także w wersji dwuwężowej, do zasilania jednego narzędzia lub dwóch na przemian 2) EN 13204: STO = Praca z jednym narzędziem; MTO = Praca z wieloma narzędziami (jednocześnie) 3) Pompa CORE ze złączem do jednego narzędzia ma taką samą funkcjonalność, jak pompa w układzie dwuwężowym z dwoma przyłączami 4) wraz z olejem hydraulicznym, silnikowym, paliwem i złączami 5) dostępna także w wersji dwuwężowej Charakterystyka i zalety Duża pojemność oleju hydraulicznego - DPU 31, PU 30 Niski poziom hałasu - DPU 31 & SPU16 --ilość wystarczająca do zasilania 2 narzędzi ratowniczych jednocześnie poziom hałasu Wysoki poziom hałasu --dyskomfort dla osób poszkodowanych --trudności w komunikacji na obszarze akcji ratowniczej Oświetlenie nad blokiem zaworów - DPU 31 & SPU 16 --łatwa identyfikacja w ciemności oraz łatwe podłączanie i odłączanie węży Niski poziom hałasu SPU db --lepsze samopoczucie poszkodowanych 68 db DPU 31 --łatwa komunikacja na obszarze akcji ratowniczej --zgodnie z EN ISO większy komfort dla poszkodowanych i lepsze środowisko pracy ratowników Technika pompy 3-stopniowej - SPU 16 --wyższy przepływ i prędkość pracy narzędzia na 2. stopniu, lepsza kontrola ruchów narzędzia na 3. stopniu Wyłącznik ECO - DPU 31 & SPU 16 --elektroniczny regulator prędkości silnika. W trybie ECO, w trakcie używania narzędzia prędkość silnika wzrasta automatycznie do maksymalnej. --kiedy narzędzie nie jest używane, prędkość silnika spada do znamionowej --mniejszy hałas i niższe zużycie paliwa Niezwykle lekkie pompy < 25 kg --mogą być szybko przyniesione na miejsce akcji, nawet gdy dostęp jest utrudniony

14 Pompy hydrauliczne 14 SPU 35 PC SPU 35 PCF Pompy hydrauliczne silnik benzynowy silnik elektryczny silnik wysokoprężny dane techniczne SPU 35 PC / PCF 1) SPU 35 DC / DCF 1) SPU 35 YCF 1) klasyfikacja wg EN ) STO STO STO ilość złączy do narzędzi 3) skuteczna pojemność oleju cm waga urządzenia gotowego do pracy kg 25.2 / / ) SPU 35 PC / DC wyposażone są w uchwyt transportowy; SPU 35 PCF / DCF / YCF posiadają ramę ochronną 2) EN 13204: STO = Praca z jednym narzędziem 3) pompa CORE ze złączem do 1 narzędzia posiada taką samą funkcjonalność, jak tradycyjna pompa współpracująca z układem dwuwężowym, wyposażona w 2 złącza Wszystkie modele są także dostępne w wersji z układem dwuwężowym, zarówno w wykonaniu STO (praca z jednym narzędziem), jak i ATO (praca z dwoma narzędziami na przemian) Charakterystyka i zalety Różne silniki napędowe --szeroki wybór: silnik benzynowy / elektryczny / wysokoprężny SPU 35 DF, silnik elektryczny (do układu dwuwężowego) TPU 35 YF, silnik wysokoprężny (do układu dwuwężowego)

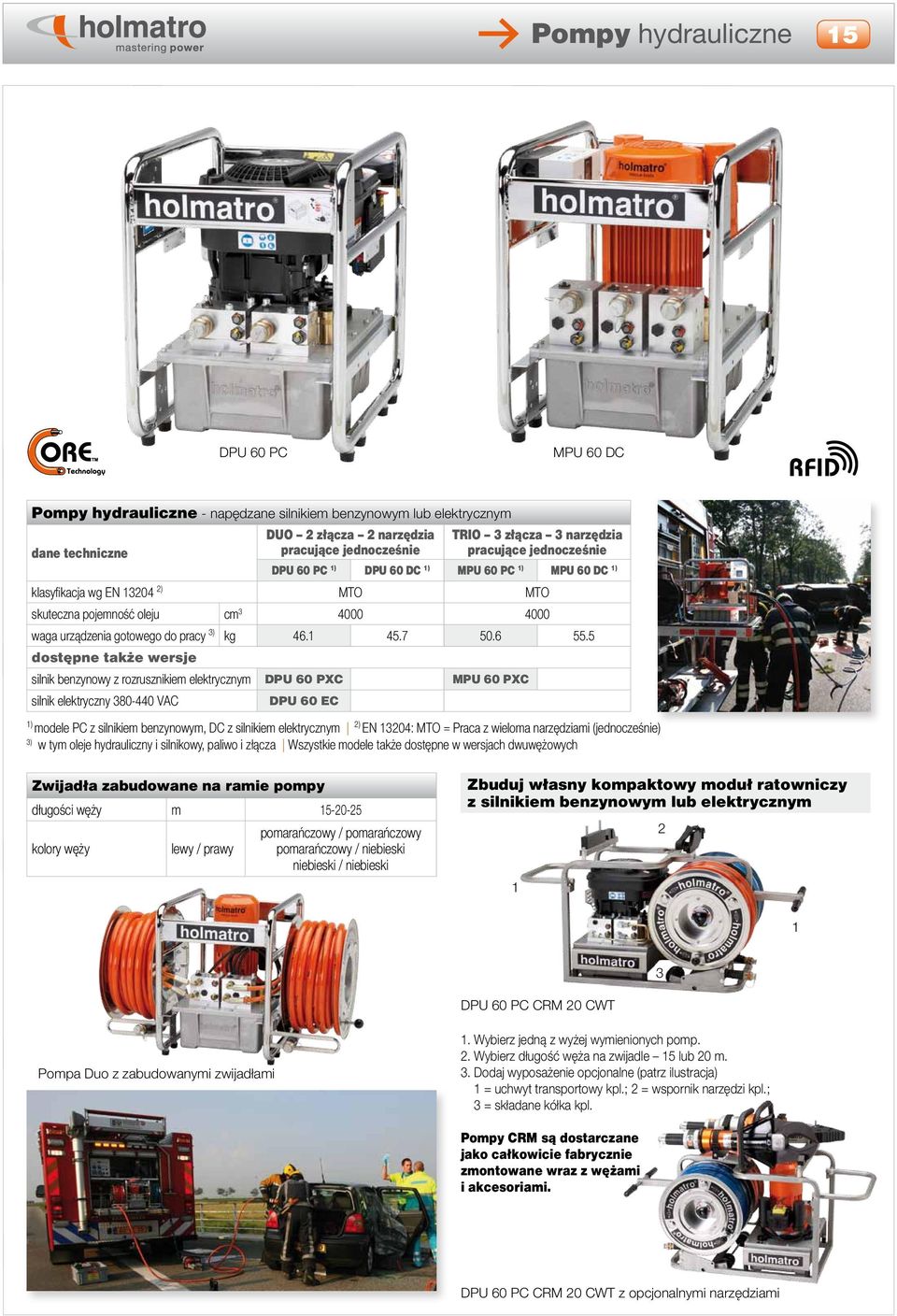

15 Pompy hydrauliczne 15 DPU 60 PC MPU 60 DC Pompy hydrauliczne - napędzane silnikiem benzynowym lub elektrycznym DUO 2 złącza 2 narzędzia pracujące jednocześnie TRIO 3 złącza 3 narzędzia pracujące jednocześnie dane techniczne DPU 60 PC 1) DPU 60 DC 1) MPU 60 PC 1) MPU 60 DC 1) klasyfikacja wg EN ) MTO MTO skuteczna pojemność oleju cm waga urządzenia gotowego do pracy 3) kg dostępne także wersje silnik benzynowy z rozrusznikiem elektrycznym DPU 60 PXC MPU 60 PXC silnik elektryczny VAC DPU 60 EC 1) modele PC z silnikiem benzynowym, DC z silnikiem elektrycznym 2) EN 13204: MTO = Praca z wieloma narzędziami (jednocześnie) 3) w tym oleje hydrauliczny i silnikowy, paliwo i złącza Wszystkie modele także dostępne w wersjach dwuwężowych Zwijadła zabudowane na ramie pompy długości węży m kolory węży lewy / prawy pomarańczowy / pomarańczowy pomarańczowy / niebieski niebieski / niebieski Zbuduj własny kompaktowy moduł ratowniczy z silnikiem benzynowym lub elektrycznym DPU 60 PC CRM 20 CWT Pompa Duo z zabudowanymi zwijadłami 1. Wybierz jedną z wyżej wymienionych pomp. 2. Wybierz długość węża na zwijadle 15 lub 20 m. 3. Dodaj wyposażenie opcjonalne (patrz ilustracja) 1 = uchwyt transportowy kpl.; 2 = wspornik narzędzi kpl.; 3 = składane kółka kpl. Pompy CRM są dostarczane jako całkowicie fabrycznie zmontowane wraz z wężami i akcesoriami. DPU 60 PC CRM 20 CWT z opcjonalnymi narzędziami

16 Pompy ręczne/nożne/pneumatyczne 16 HTW 1800 C FTW 1800 C Pompy ręczne / nożne jeden wąż układ dwuwężowy CORE TM dane techniczne HTW 300 ABU 1) HTW 700 ABU HTW 1800 C FTW 1800 C HTT 1800 UC klasyfikacja wg EN ) -- STO napęd ręczny ręczny ręczny nożny ręczny skuteczna pojemność oleju cm waga, urządzenie gotowe do pracy kg ) tylko do zasilania narzędzi o działaniu jednokierunkowym 2) EN 13204: STO = Praca z jednym narzędziem HTW 300 ABU HTW 700 ABU HTT 1800 UC Pompy - napęd pneumatyczny dane techniczne AHS 1400 FDUC klasyfikacja wg EN ) STO maks. ciśnienie powietrza bar 8 skuteczna pojemność oleju cm waga urządzenia gotowego do pracy kg 6.6 1) EN 13204: STO = Praca z jednym narzędziem AHS 1400 FDUC

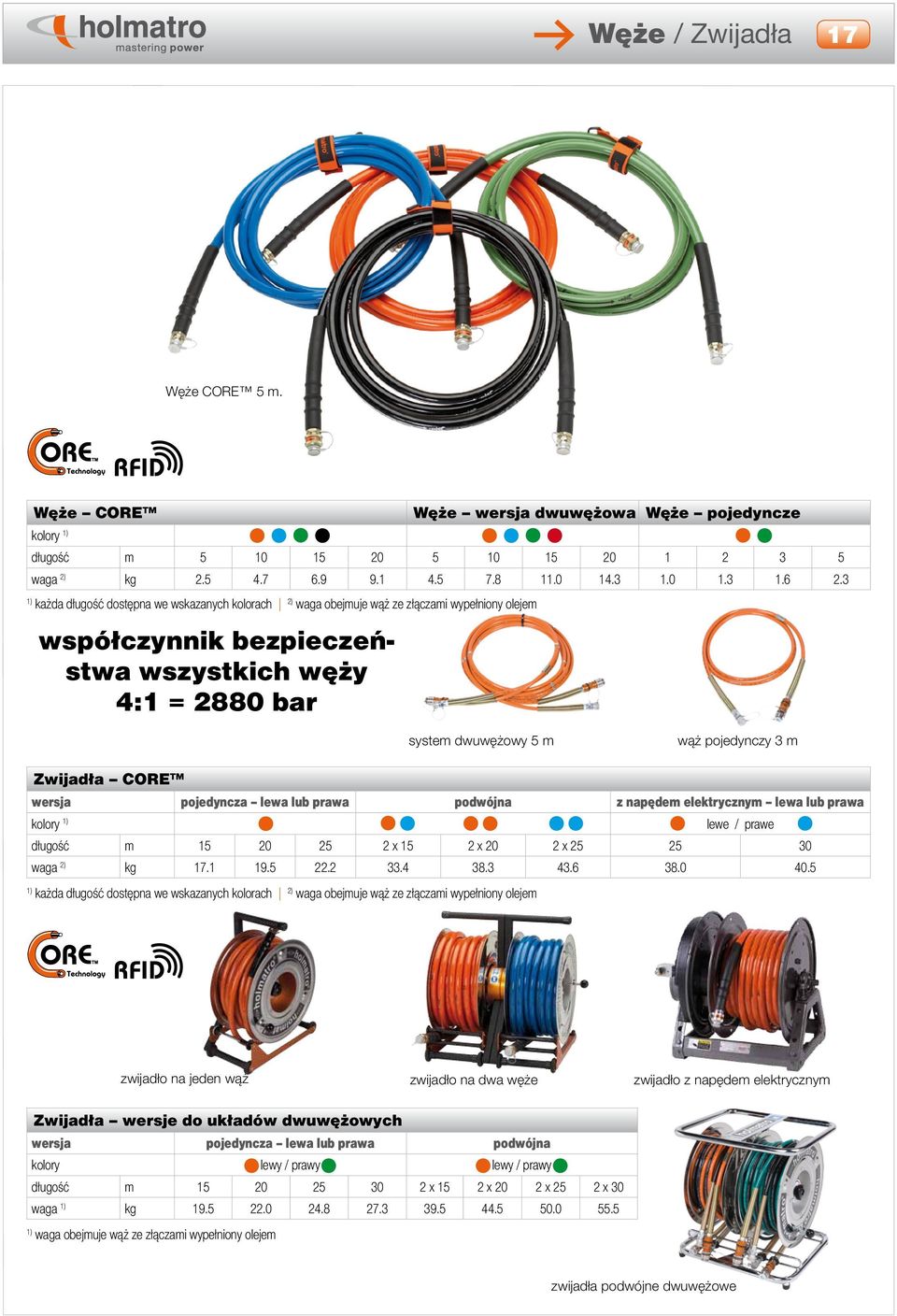

17 Węże / Zwijadła 17 Węże CORE 5 m. Węże CORE kolory 1) współczynnik bezpieczeństwa wszystkich węży 4:1 = 2880 bar Węże wersja dwuwężowa Węże pojedyncze długość m waga 2) kg ) każda długość dostępna we wskazanych kolorach 2) waga obejmuje wąż ze złączami wypełniony olejem system dwuwężowy 5 m wąż pojedynczy 3 m Zwijadła CORE wersja pojedyncza lewa lub prawa podwójna z napędem elektrycznym lewa lub prawa kolory 1) lewe / prawe długość m x 15 2 x 20 2 x waga 2) kg ) każda długość dostępna we wskazanych kolorach 2) waga obejmuje wąż ze złączami wypełniony olejem zwijadło na jeden wąż zwijadło na dwa węże zwijadło z napędem elektrycznym Zwijadła wersje do układów dwuwężowych wersja pojedyncza lewa lub prawa podwójna kolory lewy / prawy lewy / prawy długość m x 15 2 x 20 2 x 25 2 x 30 waga 1) kg ) waga obejmuje wąż ze złączami wypełniony olejem zwijadła podwójne dwuwężowe

18 Samodzielne narzędzia ratownicze 18 BCT 4120 BCU 4010 GP Samodzielne narzędzia ratownicze dane techniczne narzędzia akumulatorowe nożyco-rozpieracz kombi BCT 4120 nożyce BCU 4010 GP klasyfikacja wg EN BK26/268-E-15.3 AC116-D-14.7 rozpieranie mm maks. siła rozpierania kn / t 200 / siła cięcia kn / t 247 / / 25.9 pręt okrągły mm siła ściskania kn / t 46 / siła ciągnięcia kn / t 61 / waga urządzenia gotowego do pracy kg wbudowane oświetlenie Charakterystyka i zalety Akcesoria do narzędzi akumulatorowych akumulator ładowarka / ładowarka samochodowa walizka Pelican torba transportowa futerał akumulatora kabel zasilający zestaw łańcuchów do ciągnięcia zestaw adaptorów do ciągnięcia rama transportowa uprząż transportowa pas nośny Narzędzie bezprzewodowe Doskonałe do szybkich akcji i trudnodostępnych miejsc --nie wymaga zewnętrznej pompy i węży --szybka wymiana i ładowanie akumulatorów W pełni przenośne narzędzie Przystosowane też do zasilania zewnętrznego --kompaktowe, lekkie i doskonale wyważone --możliwość podłączenia np. do akumulatora samochodowego

19 Samodzielne narzędzia ratownicze 19 HPW 4624 Samodzielne narzędzia ratownicze nożyco-rozpieracz kombi narzędzia z napędem ręcznym klin Power Wedge dane techniczne nożyce HCT 4120 HCU 4010 GP HPW 4624 klasyfikacja wg EN BK26/268-E-10.8 AC116-D min. wysokość szczeliny mm maks. wysokość podnoszenia mm rozpieranie mm maks. siła rozpierania kn / t 200 / / 25.8 siła cięcia kn / t 247 / / pręt okrągły mm siła ściskania kn / t 46 / siła ciągnięcia kn / t 61 / waga urządzenia gotowego do pracy kg wbudowane oświetlenie Adaptory i łańcuchy do ciągnięcia dla nożyco-rozpieraczy kombi HCT 4120 podane są w wykazie akcesoriów do narzędzi akumulatorowych. Charakterystyka i zalety 180 HCU 4010 GP HCT 4120 Ergonomiczna praca --narzędzie jest obsługiwane przez naciśnięcie dźwigni do przodu, co jest naturalnym i skutecznym sposobem wykorzystania siły ratownika Składany i obrotowy uchwyt --łatwe przenoszenie i składowanie --możliwość użycia w dowolnej pozycji --także ułatwia użycie w miejscach trudnodostępnych Samodzielna praca --pompa umieszczona jest wewnątrz narzędzia nie wymaga podłączania zewnętrznej pompy i węży --narzędzie łatwo można przenieść w odległe miejsce --łatwe do użycia w miejscach trudnodostępnych Samodzielne narzędzie: doskonale sprawdza się w trudnodostępnych miejscach Niewielka szczelina dla HPW klin umożliwia poszerzenie szczeliny umożliwiające wstawienie rozpieracza lub podnośnika

20 Różne narzędzia ratownicze 20 Podnośniki aluminiowe dane techniczne HLJ 50 A 6 HLJ 50 A 10 nośność kn / t 510 / / 52 wysokość podnośnika zsuniętego mm skok mm waga urządzenia gotowego do pracy kg Klin ratowniczy dane techniczne PW 4624 C 1) min. wysokość szczeliny mm 6.0 maks. wysokość podnoszenia mm 51 siła rozpierania kn / t 253 / 25.8 waga urządzenia gotowego do pracy kg 9.5 1) dostępne także w wersji z układem dwuwężowym i pompą ręczną PW 4624 C --służy do poszerzenia szczeliny dla wstawienia rozpieracza lub wysokociśnieniowej poduszki podnoszącej Przykład kolejności użycia narzędzi podczas podnoszenia obiektu Klin ratowniczy wytwarza szczelinę dla wstawienia poduszki podnoszącej (patrz strona 28). Podnośnik stopowy dane techniczne TJ 3610 maks. nośność (na głowicy) kn / t 118 / 12 maks. nośność (z boku) kn / t 98 / 10 wysokość podnoszenia / skok tłoka mm 250 wysokość podnośnika zsuniętego mm 448 min. wysokość szczeliny mm 56 waga urządzenia gotowego do pracy kg 20.5 Po napełnieniu poduszki obiekt jest asekurowany za pomocą klinów i bloków stabilizacyjnych. W ten sposób powstała wysokość umożliwiająca wstawienie podnośnika. TJ 3610
