PRZEGLĄD SYSTEMU KANALIZACJI ROMOLD OD ŚREDNICY 500 DO 1250

Transkrypt

1 KANALIZACJA XXII

2 SPIS TREŚCI PRZEGLĄD SYSTEMU KANALIZACJI ROMOLD 2 TECHNIKA, KTÓRA SPEŁNIA WYMAGANIA WSZYSTKICH NORM 4 PRZYKRYCIA STUDNI POKRYWY DO STUDNI Z OTWOREM WŁAZOWYM DN PIERŚCIENIE I USZCZELKI DO STUDNI Z OTWOREM WŁAZOWYM DN 625 I DN PŁYTY BETONOWE DO STUDNI DN 800 DO DN POKRYWY DO STUDNI DN NAZWY ARTYKUŁÓW 14 DWA ROZWIĄZANIA DLA KANALIZACJI 15 STUDNIE STUDNIA DN 1000 DO KIELICHOWYCH SYSTEMÓW RUROWYCH 16 STUDNIA DN 1000 DO SPAWANYCH SYSTEMÓW RUROWYCH 20 STUDNIA DN 800 DO KIELICHOWYCH SYSTEMÓW RUROWYCH 24 STUDNIA DN 800 DO KIELICHOWYCH I SPAWANYCH SYSTEMÓW RUROWYCH 28 STUDNIA DN 625 DO KIELICHOWYCH I SPAWANYCH SYSTEMÓW RUROWYCH 30 STUDNIA PP DN 600 DO KIELICHOWYCH SYSTEMÓW RUROWYCH 34 STUDNIA DN 500 DO KIELICHOWYCH I SPAWANYCH SYSTEMÓW RUROWYCH 40 AKCESORIA 42 STUDNIA DO WYTRACANIA ENERGII 44 NASZE REALIZACJE 50 INSTRUKCJE MONTAŻU SYSTEM STUDNI ROMOLD I PP/R PE DN SCHEMAT ZABUDOWY STUDNI I PP/R PE DN SYSTEM STUDNI ROMOLD PE DN 500 DO DN SCHEMAT ZABUDOWY STUDNI PE DN 500 DO DN STUDNIA ROMOLD I PP DN SCHEMAT ZABUDOWY STUDNI I PP DN

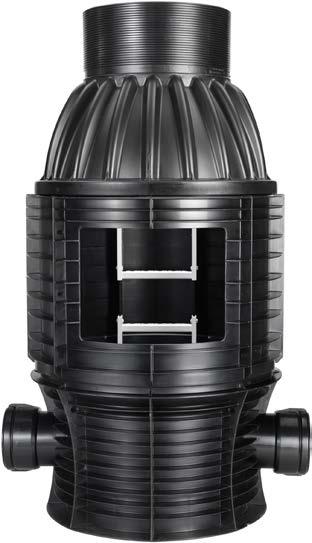

3 PRZEGLĄD SYSTEMU KANALIZACJI ROMOLD OD ŚREDNICY 500 DO 1250 WSZYSTKIE STUD- NIE ZE ZWIEŃCZE- NIEM DO KLASY D 1 B 1 BB 2 BL 5 B 2 BT 3 BL 3 BL RB Pierścień betonowy lub tworzywowy Standardowy spadek we wszystkich podstawach ROMOLD Różnorodność wymiarów kanałów zapewnia rozwiązanie dla każdej sytuacji w terenie Stożek Uszczelka Pierścień Uszczelka Podstawa Zoptymalizowana sieć kanalizacyjna, taka sama funkcjonalność i takie same możliwości konserwacji jak w przypadku tradycyjnych sieci kanałów: czarny: 2 x DN 1000 (studzienka włazowa) niebieski: 7 x DN 800 (studzienka włazowa) czerwony: 7 x DN 625 (studzienka kontrolna) System ROMOLD zgodny z normą EN oraz EN 476. Elastyczny kielich DN 150 do DN 400 na dopływie i odpływie. 2

4 CZY WIECIE, że od momentu wejścia w życie normy, aprobata techniczna lub KOT nie są wymagane? Uszczelka elementu z potrójnym zabezpieczeniem (Triple-Safety-Seal). Jedyny sposób aby uszczelnić zarówno górę, wewnątrz i zewnątrz. Niska waga elementów (4 klasa wagowa). Możliwość regulacji stożka co do 1 centymetra. Połączenie z rurami PE poprzez elektromufę zgodnie z EN i DIN 8074/75. Rury PCV zgodnie z EN 1401, rury PP zgodnie z EN 1852 można podłączyć bezpośrednio. Rury z innych materiałów, np. rury kamionkowe lub profilowane podłączane za pomocą ogólnie dostępnych w handlu adapterów. Podłączenie rury w ścianie studni: za pomocą uszczelek ROMOLD to żaden problem! 3

5 TECHNIKA, KTÓRA SPEŁNIA WYMAGANIA WSZYSTKICH NORM JAKOŚĆ ROMOLD DOPROWADZONA DO PERFEKCJI 100% NOWEGO MATERIAŁU Nowy materiał zapewnia stałą jakość, spawalność i całkowitą szczelność. Wyłącznie stuprocentowa znajomość materiału umożliwia definitywne deklaracje w zakresie żywotności produktów i połączeń spawanych. RÓŻNORODNOŚĆ PRODUKTÓW Ponad 160 różnych, przemysłowo prefabrykowanych podstaw studni (przyłącza od DN 160 do DN 630) możemy dostarczyć w krótkim czasie po złożeniu zamówienia. Możliwe podłączenia od 90 do 270, pasują one do wszystkich materiałów rurowych. Problemu nie stanowią również dodatkowe podłączenia, wykonywane na indywidualne zamówienie. ZABEZPIECZENIE PRZECIW WYPOROWI Studnie ROMOLD posiadają standardowo zewnętrzne ożebrowanie, stanowiące zabezpieczenie przed wyporem. To ożebrowanie zazębia się z gruntem. Nie są potrzebne żadne dodatkowe czynności budowlane. Dno studni jest odporne na deformacje i nie jest konieczne betonowanie. Należy przestrzegać instrukcji montażu i zabudowy. Do wypełnienia struktury wykopu można stosować wyłącznie rodzaje gruntów zgodnie z ATV-DVWK-A 127 (grupa 1 i grupa 2 zgodnie z tabelą 1) lub zgodnie z DIN część 2 (grunty niespoiste zgodnie z tabelą 1). Zasypywanie i zagęszczenie studni należy wykonać zgodnie z EN 1610 i DWA-A [Niemieckie Zrzeszenie Gospodarki Wodnej, Ścieków i Odpadów] 139. Zgodnie z obliczeniami statystycznymi studnia ROMOLD DN 1000 (wysokość 5,0 m, wody gruntowej do górnej krawędzi terenu) wykazuje współczynnik bezpieczeństwa 2,3 w stosunku do wyporu występujących wód gruntowych. Elastyczny kielich 3,75 w każdym kierunku Jasna powierzchnia Hydraulicznie zoptymalizowana kineta Płynny przepływ Wydatne ożebrowanie zewnętrzne do zazębienia z gruntem (zabezpieczenie przed wyporem) 4

6 Uszczelka elementu z potrójnym zabezpieczeniem. (Triple-Safety-Seal). Mniejsza liczba warg uszczelki nie jest wystarczająca. MIEJSCA ZABUDOWY Studnie ROMOLD można stosować od klasy A 15 lub grupy 1 do klasy E 600 lub grupy 5 zgodnie z EN 124. Sprawdzone według EN i od ponad 25 lat stosowane na ulicach całej Europy. USZCZELKA ELEMENTU STUDNI Uszczelki elementowe ROMOLD zgodne z EN i EN 1277: Wodoszczelność 0,5 bar. Uszczelki z potrójnym zabezpieczeniem (Triple-Safety- -Seal) zgodne z EN (materiał EPDM) i są dostępne dla wszystkich średnic studni. Uszczelki elementowe ROMOLD są 3-wargowe i można je łatwo zamontować ręcznie, bez użycia siły. Zwiększające się ciśnienie wewnętrzne i zewnętrzne zwiększa działanie uszczelniające. Bezpieczeństwo podwaja się dzięki uszczelce labiryntowo-wargowej w porównaniu z jednowargowym systemem uszczelniania. STOŻEK STUDNI Zgodnie z normą EN 476 do systemów studni włazowych konieczny jest otwór włazowy co najmniej DN 600. Stożki ROMOLD mają otwór włazowy DN 625. dokładną regulację w poziomie. Obniżenie wysokości studni odbywa się poprzez podcięcie, np. piłą ręczną. Studnie DN 1000 i DN 800 można obniżyć do 250 mm, studnie DN 625 i DN 500 do 300 mm. Jest to łatwy sposób na zapewnienie dokładnej wysokości całkowitej studni z dokładnością co do 1 cm. STOPNIE EN lub EN 14396: Odporne na korozję stopnie we włazowych studniach ROMOLD DN 800 i DN 1000 są montowane fabrycznie. Zgodnie ze standardem odległość między stopniami wynosi 250 mm. ATV-DVWK-A 157: Najniższy stopień znajduje się w odległości > 250 mm i <_ 500 mm od spocznika. Bezpieczeństwo inspekcji zwiększa profilowana powierzchnia, stopnie mogą być zdemontowane. PORĘCZE Studnie ROMOLD mogą być wyposażone w poręcze, służące jako pomoc do wchodzenia. Instalacja jest możliwa także po zabudowie studni. REGULACJA WYSOKOŚCI W przeciwieństwie do tradycyjnego rodzaju budowy w przypadku studni ROMOLD z tworzywa sztucznego jest możliwa regulacja wysokości poprzez skrócenie górnego elementu stożka. Na stronie zewnętrznej, w odległości 1 cm umieszczone jest małe użebrowanie, które umożliwia PIERŚCIENIE Wysokość instalacyjna pierścieni DN 1000 wynosi 25, 50, 75 i 100 cm. Dla DN 800 wysokość wynosi 50 cm i 100 cm, dla DN 625 i DN cm, cm, cm. 5

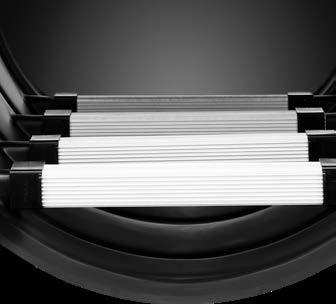

7 SPOCZNIK DIN V lub ATV-DVWK-A 157: Pochylenie powierzchni spocznika <_ 1:20. Powierzchnia spocznika jest antypoślizgowa. KINETA DIN V lub ATV-DVWK-A 157: Wysokość kinety 1/1 D (kinety do DN 400). SPADEK Standardowy spadek kinety minimum 0,5%. PRZYŁĄCZENIE DOPŁYWÓW Studnie DN 800 i DN 1000: wykonanie standard - kielich do elastycznego podłączenia rur PCV, w/g EN 1401 i rur PP w/g EN 1852, kąt wlotu rury zmienny pionowo i poziomo +/- 3,75. Przyłączenie rur z innych materiałów poprzez adapter dostępny w handlu. PRZYŁĄCZENIE ODPŁYWU Studnie DN 800 i DN 1000: wykonanie standard - kielich do elastycznego podłączenia rur PCV, w/g EN 1401 i rur PP w/g EN 1852, kąt wlotu rury zmienny pionowo i poziomo +/- 3,75. Studnie DN 800 i DN 1000: wykonanie do podłączenia rur z bosym końcem za pomocą elektromufy PE zgodnie z EN lub DIN 8074/75. Studnie DN 500 i DN 625: standard króciec, do podłączenia rur PCV zgodnie z EN 1401 i rur PP zgodnie z EN 1852, PE zgodnie z EN lub rur PE do połączenia poprzez elektromufę. Studnie DN 800 i DN 1000: wykonanie do podłączenia rur z bosym końcem za pomocą elektromufy. PE zgodnie z EN lub DIN 8074/75. Studnie DN 500 i DN 625: standard kielich, do elastycznego podłączenia rur PCV zgodnie z EN 1401 i rur PP zgodnie z EN 1852 za pomocą uszczelki ROMOLD dla rury wlotowej zgodnie z DIN 4060 i EN 681-1, kąt zmienny wlotu rury w pionie i poziomie. 6

8 Połączenie z rurami PE poprzez elektromufę zgodnie z EN i DIN 8074/75. Rury PCV zgodnie z EN 1401,rury PP zgodnie z EN 1852 można odłączyć bezpośrednio. Rury wykonane z innych materiałów,np. rury kamionkowe lub profilowane podłączane za pomocą ogólnie dostępnych w handlu adapterów. Podłączenie rury w ścianie studni: za pomocą uszczelek ROMOLD to żaden problem! Betonowy lub tworzywowy pierścień odciążający montowany na stożku studni dostosowany do włazów dostępnych w handlu: do klasy D 400, zgodny z EN 124 Stożek: mimośrodowy DN 625 Stopnie zgodnie z EN lub EN Uszczelka elementu: z potrójnym zabezpieczeniem (Triple-Safety- Seal) EN 681-1, EN 1277, EN 1610 Pierścień studni: różne wysokości Stopnie zgodnie z EN lub EN Uszczelka elementu: z potrójnym zabezpieczeniem (Triple-Safety- Seal) EN 681-1, EN 1277, EN 1610 Podstawa: Przemysłowo produkowana podstawa w różnych wersjach zgodnie z EN i EN 476 System studni ROMOLD zgodny z EN i EN 476 Uszczelki rur: EN 681-1, EN 1277, EN

9 PRZYKRYCIA STUDNI PROSTE W MONTAŻU I ODPORNE NA OSIADANIE Studnia ROMOLD Romold PP / PE-Schacht SLW 60 Studnia betonowa Betonschacht SLW 60 Ugięcie G = ok. 0,15 T G = ok. 3,5 T Waga Obciążenie ruchem WARTO WIEDZIEĆ Przykrycia studni ROMOLD zostały skonstruowane do stosowania ze studniami ROMOLD z tworzywa sztucznego, gwarantują one najszybszy możliwy montaż, bezpieczną stabilność bez przemieszczania. Klasa A15 i B125: montaż za pomocą ramy ROMOLD bezpośrednio na części studni systemowej (DN 500, DN 625 i DN 800). Klasa D 400: montaż na studni systemowej DN 500, DN 625 i DN 800 za pomocą przykrycia RO- MOLD z kołnierzem pomocniczym lub za pomocą nakładanego pierścienia betonowego (BARD) bezpośrednio na podbudowę drogi. Dostępne w handlu włazy są kompatybilne ze studniami RO- MOLD. Dlatego wykluczone są uszkodzenia pokryw i ram. 8

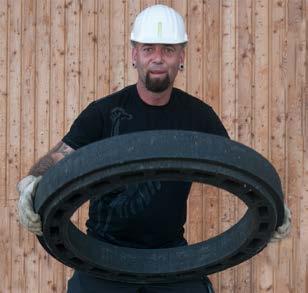

10 WŁAZY DOSTĘPNE W HANDLU Z PIERŚCIENIEM BARD-KLASA D KLASA D - PŁYTA DN 800 / DN 1000 ROZWIĄZANIE DLA PŁYTKICH STUDNI DN 800 / DN 1000 Więcej informacji na temat pierścieni dystansowych z tworzywa sztucznego można znaleźć na stronie 42 Więcej informacji na temat betonowych lub tworzywowych pierścieni odciążających można znaleźć na stronie 11 9

11 POKRYWY DO STUDNI Z OTWOREM WŁAZOWYM DN 625 LGH 63 D LGH 63 DD LEA 63 G LDB 63 B PE, ruch pieszych, przeciw odorowi PE, ruch pieszych, przeciw odorowi, szczelna na wody opadowe montaż bezpośrednio na Klasa A 15, bez wentylacji, studnię Klasa B 125, bez wentylacji, montaż bezpośrednio na studnię LDB 63 BV LDB 63 BDR LDD 63 GDR Klasa B 125, z wentylacją, montaż bezpośrednio na studnię Klasa B 125, ryglowana, szczelnna, montaż bezpośrednio na studnię Klasa D 400, ryglowana, szczelna na wody opadowe POKRYWY WŁAZOWE DLA STUDNI PE DN 625, DN 800 I DN 1000 Klasa Wys. [cm] Szczegóły Artykuł Cena ruch pieszy 3 PE, pokrywa budowlana do czasowego przykrycia włazu do studni, żółta LGH 63 RAL1033 ruch pieszy 3 PE, z uszczelką i z dwoma zintegrowanymi uchwytami, szczelna na odór LGH 63 D ruch pieszy 3 PE, z uszczelką i dwoma integralnymi uchwytami, szczelna na wody opadowe LGH 63 DD A 4 B 4 B 4 B 4 D 13 Wszystkie wysokości są wysokościami netto GG, żeliwna bez wentylacji, z ramą ROMOLD, EN 124, montaż bezpośrednio na studni BEGU, bez wentylacji, z ramą ROMOLD, EN 124, montaż bezpośrednio na studni BEGU, z wentylacją, z ramą ROMOLD, EN 124, montaż bezpośrednio na studni BEGU, wodoszczelna, ryglowana, z ramą ROMOLD, EN 124, montaż bezpośrednio na studni GG, żeliwo, wodoszczelna, 4 rygle w pokrywie, z ramą ROMOLD, z zabezp. przeciwstukowym EN 124 LEA 63 G LDB 63 B LDB 63 BV LDB 63 BDR LDD 63 GDR 10

12 PIERŚCIENIE I USZCZELKI DO STUDNI Z OTWOREM WŁAZOWYM DN 625 I DN 800 BARB 66 VS BARD 66 VS BARD 67 VS PARD 68/21 VS BARD 66 VSD/ BARD 84 VSD Pierścień betonowy dla pokryw klasy B dostepnych w handlu Pierścień betonowy dla włazów klasy D dostępnych w handlu Pierścień z tworzywa dla włazów klasy D dostępnych w handlu Betonowy pierścień klasy D z uszczelnieniem dla otworu włazowego 625 i 800 PIERŚCIENIE I USZCZELKI DLA STUDNI PE DN 625, DN 800 I DN 1000 Klasa Wys. [cm] Szczegóły Artykuł Cena ruch pieszy 3 D 7 PE, pokrywa budowlana do czasowego przykrycia włazu do studni, żółta Pierścień bet. dla włazów klasy D dostępnych w handlu Pierścień betonowy z uszczelnieniem dla włazów klasy D dostępnych w handlu Uszczelka (Ø 30 mm) między UE /UE 80.63/E 63 a pierścieniem PARD 68 VS LGH 63 RAL1033 BARD 66 VS BARD 66 VSD DS 67 A D 15 Pierścień z tworzywa dla włazów dostępnych w handlu PARD 68/21 VS PIERŚCIENIE I USZCZELKI DLA STUDNI I PP ORAZ R PE DN 1000 Klasa Wys. [cm] Szczegóły Artykuł Cena A D 5 Pierścień betonowy dla włazów dostępnych w handlu BARD 67 VS A D 15 Pierścień z tworzywa dla włazów dostępnych w handlu PARD 68/21 VS Uszczelka między stożkiem a pierścieniem Uszczelka (Ø 20 mm) miedzy stożkiem IPP/IPE a pierścieniem PARD 68/21 VS ES 63 IM DS 68 Wszystkie wysokości są wysokościami netto 11

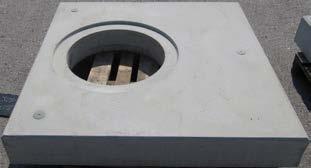

13 PŁYTY BETONOWE DO STUDNI DN 800 DO DN 1250 BAPD 80/63 VS BAPD 100/63 VS BAPD 100/80 VS Płyta betonowa dla studni DN 800 klasa D, światło włazu 625 BAPD 125/63 VS BAPD 125/80 VS Płyta betonowa dla studni DN 1000 klasa D, światło włazu 625 oraz 800 Płyta betonowa dla studni DN 1250 klasa D, światło włazu 625 oraz 800 PYTY BETONOWE DLA WŁAZÓW DOSTĘPNYCH W HANDLU DN 625/DN 800 Klasa Wysokość Szczegóły Artykuł Cena Plyta betonowa dla studni DN 800, światło wazu DN 625, z uszczelką BAPD 80/63 VS D 15 Płyta betonowa dla studni DN 1000, światło włazu DN 625, z uszczelką BAPD 100/63 VS Płyta betonowa dla studni DN 1000, światło włazu DN 800, z uszczelką BAPD 100/80 VS Wszystkie wysokości są wysokościami netto 12

14 POKRYWY DO STUDNI DN 500 LG 50 DD LEB 50 GL LEB 50 GVLS LED 50 GD PE ruch pieszy, szczelna na odór Klasa B 125, bez wentylacji Klasa B 125, z wentylacją Klasa D 400, bez wentylacji, szczelna na wody opadowe POKRYWY DN 500 Klasa Wysokość Szczegóły Artykuł Cena ruch pieszy 2 B 2 B 2 D 11 Wszystkie wysokości są wysokościami netto PE, montaż bezpośrednio na studni, możliwość wypełnienia betonem do ciężaru ok. 50 kg, bez wentylacji, szczelna na wody powierzchniowe i odór Żeliwo GG, bez wentylacji, ryglowana, z ramą ROMOLD, zgodna z EN 124 Żeliwo GG, z wentylacją, ryglowana, z ramą ROMOLD, z uchwytem do łapacza zabrudzeń, zgodna z EN 124 Żeliwo GG, szczelna na wody opadowe, ryglowana, z ramą ROMOLD, z kołnierzem, zgodna z EN 124 LG 50 DD LEB 50 GL LEB 50 GVLS LED 50 GD AKCESORIA DO POKRYW Szczegóły Artykuł Cena Pierścień DN 625 (Uszczelka elementu ES 63, strona 32) Regulacja wysokości cm Szlamownik z PE do pokryw z wentylacją Łapacz zanieczyszczeń do pokrywy LDB 63 BV Uchwyty do pokrywy LDD 63 Uchwyt pomocniczy ułatwiający wejście do studni Urządzenie do podniesienia pokrywy LDD 63 (wymagane 2 szt. ) E 63/40.8 SE 50 PE-B1 EH 63 D-S EH 63 D-H HS M16 13

15 NAZWY ARTYKUŁÓW SYMBOLE I OZNACZENIA 1 B 1 BB 2 BL 2 BT Kineta prosta Kineta kątowa Dopływ kąt 90 i 180 lub 180 i 270 Dopływ kąt 90 i 270 TECHNOLOGIA PRODUKCJI/ MATERIAŁ I Wtrysk PE/PP Materiał STOŻEK U E /75 S Stożek Mimośrodowy otwór włazowy Nominalna średnica w cm Średnica otworu włazowego (w świetle) w cm Wysokość w cm Wyposażenie w stopnie PIERŚCIEŃ E 100 /50 S Pierścień studni Nominalna średnica w cm Wysokość w cm Wyposażenie w stopnie PODSTAWA 2B /50 Podstawa z 2 dopływami (L) (dopływ na poziomie dna kinety) Nominalna średnica w cm Nominalna średnica kinety w cm Opcjonalna redukcja średnicy króćców (odpływ) Wysokość w cm 14

16 DWA ROZWIĄZANIA DLA KANALIZACJI Z PP DLA WSZYSTKICH PODŁĄCZEŃ ORAZ Z PE DLA WSZYSTKICH SYSTEMÓW RUR SPAWANYCH 3 BL 5 B F RB Kineta prosta, z 2 dodatkowymi dopływami pod kątem 90 i 270 Kineta prosta, z 4 dodatkowymi dopływami pod kątem 90, 135, 225 i 270 Podstawa z płaskim dnem, bez kinety, z zagłębieniem dla pompy Podstawa z dnem kulistym Zoptymalizowana stabilność Regulacja wysokości co do 1 cm Wtrysk, pełna ścianka, 100% nowy materiał, bez środków spieniających Nowe jasnoszare, wolne od korozji i antypoślizgowe stopnie Zoptymalizowany rozstaw żeber dla lepszego zazębienia z materiałem wypełniającym Jedyna w swoim rodzaju i sprawdzona uszczelka z potrójnym zabezpieczeniem (Triple-Safety- Seal) Jasnoszary, antypoślizgowy spocznik W wersji I PP: dwustronny, elastyczny system kielichowy +/- 7,5, w wersji I PE: bosy koniec Zoptymalizowana hydraulika kinety: lepsze właściwości przepływu Jaśniejszy inliner (kineta ze spocznikiem) Płaska równa powierzchnia dna podstawy 15

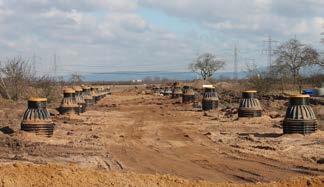

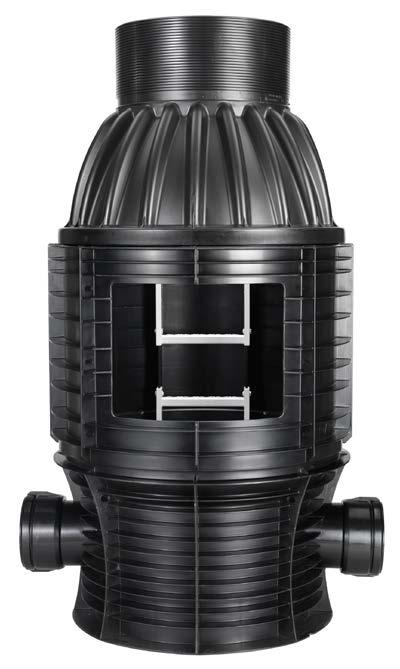

17 STUDNIA DN 1000 DO KIELICHOWYCH SYSTEMÓW RUROWYCH WSKAZÓWKA: Studnie o średnicy DN 1250 są dostępne na indywidualne zapytanie. Zeskanuj kod QR, aby otworzyć kwestionariusz obiektowy produktu Aktualne informacje znajdują się na stronie zakładka ROMOLD- Produkty, podpunkt Kanalizacja/Zasilenie w wodę, Studnie DN 1000 Pierścień: wysokość 25 cm, 50 cm, 75 cm i 100 cm 16

18 Regulacja 250 Stożek Pierścień Podstawa PRZYKŁADOWY TEKST SPECYFIKACJI TECHNICZNEJ Studnia kanałowe PP DN 1000 Studnia PP DN 1000 otwór włazowy DN 625: 1 dopływ, proste przejście, studnia włazowa DN 1000, nominalna średnica DN/OD 160. Studnia włazowa DN 1000 z polipropylenu (PP) zgodnie z PN-EN i PN-EN 476, wykonana w 100% z nowego materiału, bez udziału materiału z recyklingu, wyłącznie z jednego gatunku materiału i bez dodatków spieniających, zabezpieczona przed wyporem wersja do zabudowy do 5,0 m słupa wody gruntowej, elementy prefabrykowane pełnościenne z zewnętrznym ożebrowaniem, pierścienie i stożek z częścią mimośrodową wykonane ze zintegrowanymi, odpornymi na korozję wznoszącymi jasnoszarymi stopniami, uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN EN 1277 jako uszczelka elementu, podstawa studni z odpornym na odkształcenia płaskim dnem; jasnoszara kineta, zapewniająca łatwą inspekcję, ze standardowym spadkiem 0,5%, proste przejście, dopływ i odpływ DN/OD 160 wykonany jako złączka (kielich) do elastycznego przyłączenia na stronie zewnętrznej rur gładkich z tworzywa sztucznego, kąt zmienny pionowo i poziomo, wysokość spocznika 1/1 D, powierzchnia spocznika jasnoszara, powierzchnia spocznika antypoślizgowa. Betonowy pierścień odciążający z żelbetu mim. C 35/45 z zabezpieczeniem przed przesunięciem dostępnego w handlu włazu LW 625, obciążalność SLW 60 lub klasa D 400 zgodnie z EN Wysokość studni dno wykopu - poziom terenu. Stożek: wysokość 75 cm Regulacja 25 cm Podstawa do kielichowych systemów rurowych Uszczelka z elastomeru 3-wargowa ciś. do 0,5 bar 17

19 1 B 1 BB 2 BL 2 BT STOŻEK STUDNI PP DN 1000 POKRYWY SCHACHT- WŁAZOWE ABDECKUNGEN NA STRONIE SIEHE SEITE Wysokość cm DN mm Szczegóły Artykuł Cena DN 1000/ DN 625 Kineta prosta Kineta kątowa Dopływy 90 i 180 lub. 180 i 270 Mimośrodowy, z jasnoszarymi odpornymi na korozję stopniami I PP UE /75 S Dopływ 90 i 270 PIERŚCIENIE PP DN 1000 Wysokość cm DN mm Szczegóły Artykuł Cena 100 I PP E 100/100 S 75 Z jasnoszarymi, I PP E 100/75 S DN odpornymi na korozję stopniami I PP E 100/50 S 25 I PP E 100/25 S PODSTAWA PP DN 1000 KINETA PROSTA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena I PP 1 B / Wlot i wylot wykonane jako kielich dla I PP 1 B /50 elastycznego połączenia (z tolerancją I PP 1 B /50 dla rury + / - 7,5 ) gładkich rur z tworzyw sztucznych I PP 1 B / I PP 1 B /50 PODSTAWA PP DN 1000 KINETA PROSTA Z DOPŁYWAMI Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena I PP 2 BL / I PP 2 BL / Dopływy i odpływ wykonane jako I PP 2 BL /50-90 kielich do elastycznego przyłączenia gładkich rur z tworzywa sztucznego, I PP 2 BL / do +/- 7,5, kanały na jednym poziomie, I PP 2 BL / dopływy pod kątem 90, 180 lub I PP 2 BL / , I PP 2 BL / I PP 2 BL / Dopływ i odpływ wykonane jako I PP 2 BT / kielich dla elastycznego przyłączenia I PP 2 BT / /- 7,5, kanały na jednym poziomie, dopływ 90, 270 I PP 2 BT / I PP 3 BL /50-90 Dopływ i odpływ wykonane jako kielich dla elastycznego przyłączenia I PP 3 BL / /- 7,5, kanały na jednym poziomie, I PP 3 BL /50-90 dopływ 90, I PP 3 BL /

20 3 BL Kineta prosta, z 2 dodatkowymi dopływami 90 i 270 Kineta w wykonaniu indywidualnym PODSTAWA PP DN 1000 KINETA KĄTOWA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena I PP 1 BB /50- Dopływ i odpływ wykonane jako kielich do przyłączączenia gładkich rur I PP 1 BB / tworzywowych +/- 7,5, kąt w prawo I PP 1 BB / lub w lewo, łuki w kinecie niesegmentowe I PP 1 BB / I PP 1 BB /50- Zmiana kąta w prawo, Stopnie należy dodac do nazwy artykułu: 120º 105º 90º 135º 150º 165º Zmiana kąta w lewo, Stopnie należy dodać do nazwy artykułu: 195º 210º 225º 240º 255º 270º USZCZELKA ELEMENTU Szczegóły Artykuł Cena Uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN i EN 1277 jako element uszczelniający elementy składowe studni. AKCESORIA ES 100 IM Szczegóły Artykuł Cena Uszczelka wargowa ROMOLD DN/OD 160 z elastomeru do elastycznego przyłączenia gładkościennych rur z tworzywa do studni, materiał: SBR I SB ISR 160 Uszczelka wargowa ROMOLD DN 200 z elastomeru do elastycznego przyłączenia gładkościennych rur z tworzywa do studni, materiał: SBR I SB ISR 200 Wiertło koronkowe ROMOLD DN/OD 160 (188) mm, do uszczelki wlotu rury I SB ISR 160, wraz z adapterem CSA2 CS-I 160/188 Wiertło koronkowe ROMOLD DN/OD 200 (228) mm, do uszczelki wlotu rury I SB ISR 200, wraz z adapterem CSA2 CS-I 200/228 Przyłącze siodłowe DN 150 (konieczne wiertło koronkowe fi. 200) Siodło DN 150 # WYKONANIE INDYWIDUALNE Szczegóły Artykuł Cena Dopłata za dodatkowy wlot DN/OD 160 DN/OD 400, dla każdej mufy Dopłata za zmianę średnicy mufy w istniejącym kanale Dopata do zmiany spadku > 5 %, z mufą I PP GZ XX Zmiana średnicy Zmiana spadku 19

21 STUDNIA DN 1000 DO SPAWANYCH SYSTEMÓW RUROWYCH A PRZYKŁADOWY TEKST SPECYFIKACJI TECHNICZNEJ Studnie DN 1000 z otworem włazowym DN 625, z 1 dopłystożek wem, przelot prosty. Studnia włazowa DN 1000 z króćcami dopływowymi i odpływowymi PE. Studnia włazowa DN 1000, podstawa studni wykonana z PE (polietylen), pierścienie Bwznoszące oraz stożek wykonane z tworzyw polimerycznych PP lub PE, zgodna z normą PN-EN oraz PN-EN 476, w 100% z materiału pierwotnego bez dodatku regranulatów oraz środków spieniających, Pierścień w wykonaniu zapobiegającemu wyporowi, elementy studni pełnościenne ożebrowane poziomo i pionowo, pierścienie studni oraz mimośrodowy stożek zaopatrzone w stopnie w wykonaniu antykorozyjnym oraz jasnym kolorze, odpowiac dające krajowym przepisom bezpieczeństwa, uszczelka elementów studni z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodna z PN-EN Podstawa studni odporna na Podstawa deformacje w formie półkolistej zaopatrzona w dodatkową podstawkę, jasna kineta ułatwiająca inspekcję, powierzchnia podestu antypoślizgowa, standardowy spadek w kinecie 0,5%. A W podstawie możliwośćd wykonania przelotu prostego oraz zmiany kierunku oraz ewentualnych dolotów zaopatrzonych z bosy koniec rury PE przygotowany do zgrzewania za pomocą mufy elektrooporowej, spocznik w kinecie 1/1 D, jasna kineta, powierzchnia górna kinety strukturalna antypoślizgowa. Zwieńczenie studni dedykowanym pierścieniem odciążającym producenta wykonanym z betonu lub tworzywa sztucznego zaopatrzonego we właz klasy D 400. ObciążalE ność studni (elementów) zgodna z PN-EN ZALETY SYSTEMU ROMOLD DN 1000 W zależności od Regionu Europy dla kanalizacji grawitacyjnej stowiedergabe sowie Vervielfältigung Maßstab M 1:20 Unterlage, Verwertung sowane są systemydieser połączeń wciskowe lub zgrzewane. Dla obu GmbH und Mitteilung ihres Inhaltes nicht Projekt: gestattet, soweit nicht ausdrücklich Standard systemów ROMOLD posiada technicznie zaawansowane rozwiązugestanden. Zuwiderhandlungen D Freilassing Dverpflichten zu Schadensersatz. zania: dla systemów zgrzewanych studnie DN 1000 z podstawą Datum Name Schacht R PE DN PE zaopatrzonebearb. w bose końce aberner dla systemów wciskowych studnie ROMOLD Wysokość studni od dna do rzędnej terenu... m Możliwość podłączenia rur do średnicy Da/DN 400 Odpływ: (PE-80 lub PE-100, Da xx mm, SDR xx) Datum: Dopływ: (PE-80 lub PE-100, Da xx mm, SDR xx)... System ROMOLD, Typ: 1 PE 1 B 100.xx lub równoważny. StudF nie dostarczyć i posadowić zgodnie z zaleceniami projektu. Gepr. Blatt Zeichnungs-Nr.: R PE 1B /47+PP-Aufbau DN 1000 zaopatrzone w zintegrowane króćce kielichowe. Norm Änderung Datum 1 Name Aktualne informacje znajdują się na stronie zakładka ROMOLDProdukty, podpunkt Kanalizacja/Zasilenie w wodę, Studnie DN Bl Datei: R PE / Katalog / RPE 1B PP-Aufbau Zeskanuj kod QR, aby otworzyć kwestionariusz obiektowy produktu

22 Stożek: Wysokość 75 cm Regulacja do 25 cm Podstawa z króćcami do spawanych systemów rurowych STOŻEK PP DN 1000 Wysokość cm DN mm Szczegóły Artykuł Cena DN 1000/ DN 625 PIERŚCIENIE PP DN 1000 Elastomerowa uszczelka 3-wargowa, szczelność do 0,5 bar Mimośrodowy, z jasnoszarymi odpornymi na korozję stopniami Pierścień: Wysokość 25 cm, 50 cm, 75 cm i 100 cm I PP UE /75 S Wysokość cm DN mm Szczegóły Artykuł Cena 100 I PP E 100/100 S 75 Z jasnoszarymi, I PP E 100/75 S DN odpornymi na korozję stopniami I PP E 100/50 S 25 I PP E 100/25 S POKRYWY WŁAZOWE NA STRONIE 10 PODSTAWA PE DN 1000 KINETA PROSTA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena Da R PE 1 B /47 BS Da 180/ Dopływ i odpływ wykonany jako R PE 1 B /47 BS Da 225/ koniec bosy dla połączeń z rurą PE na R PE 1 B /47 BS Da 280/ złączkę elektrooporową R PE 1 B /47 BS Da 355/ R PE 1 B /47 BS Da 450 PODSTAWA PE DN 1000 KINETA PROSTA Z DOPŁYWAMI Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena Da R PE 2 BL /47 90 BS Da 180/ R PE 2 BL /47 90 BS Da 225/ Dopływ i odpływ wykonany jako R PE 2 BL /47 90 BS Da 280/ koniec bosy dla połączeń z rurą PE R PE 2 BL /47 90 BS na złączkę elektrooporową, dopływy Da i 180 także 180 i 270 na równym R PE 2 BL / BS Da 180/ poziomie R PE 2 BL / BS Da 225/ R PE 2 BL / BS Da 280/ R PE 2 BL / BS Da 180/ Dopływ i odpływ wykonany jako R PE 2 BT /47 90 BS koniec bosy dla połączeń z rurą PE na Da 225/ złączkę elektrooporową, dopływy 90 R PE 2 BT /47 90 BS Da 280/ i 270 na równym poziomie R PE 2 BT /47 90 BS Da R PE 3 BL /47 90 BS Dopływ i odpływ wykonany jako koniec Da 180/ bosy dla połączeń z rurą PE na złączkę R PE 3 BL /47 90 BS Da 225/ elektrooporową, dopływy 90, 180 i 270 R PE 3 BL /47 90 BS na równym poziomie Da 280/ R PE 3 BL /47 90 BS 21

23 1 B 1 BB 2 BL 2 BT Kineta prosta Kineta kątowa Dopływy 90 i 180 albo 180 i 270 Dopływy 90 i 270 PODSTAWA PE DN 1000 KINETA KĄTOWA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena Da Dopływ i odpływ wykonany jako R PE 1 BB /47 BS Da 180/ koniec bosy dla połączeń z rurą PE na R PE 1 BB /47 BS złączkę elektrooporową, załamanie Da 225/ R PE 1 BB /47 kanału w prawo lub lewo, kineta BS Da 280/ produkowana przemysłowo, bez R PE 1 BB /47 BS Da 355/ segmentów R PE 1 BB /47 BS Zmiana kąta w prawo, Stopnie należy dodac do nazwy artykułu: 135º 120º 105º 90º 150º 165º Zmiana kąta w lewo, Stopnie należy dodac do nazwy artykułu: 195º 210º 225º 240º 255º 270º USZCZELKA ELEMENTU Szczegóły Artykuł Cena Uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN i EN 1277 jako element uszczelniający elementy składowe studni. Elementy nadbudowy z PE umożliwiające spawanie studni w całości AKCESORIA ES 100 IM Szczegóły Artykuł Cena Uszczelka wargowa ROMOLD DN/OD 160 z elastomeru do elastycznego przyłączenia gładkościennych rur z tworzywa do studni, materiał: SBR I SB ISR 160 Uszczelka wargowa ROMOLD DN 200 z elastomeru do elastycznego przyłączenia gładkościennych rur z tworzywa do studni, materiał: SBR I SB ISR 200 Wiertło koronkowe ROMOLD DN/OD 160 (188) mm, do uszczelki wlotu rury I SB ISR 160, wraz z adapterem CSA2 CS-I 160/188 Wiertło koronkowe ROMOLD DN/OD 200 (228) mm, do uszczelki wlotu rury I SB ISR 200, wraz z adapterem CSA2 CS-I 200/228 Przyłącze siodłowe DN 150 (konieczne wiertło koronkowe fi. 200) Siodło DN

24 3 BL Kineta prosta, z dwoma dopływami 90 i 270 Kineta w wykonaniu indywidualnym PODSTAWA PE DN 1000 KINETA PROSTA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena Dopyw i odpływ bosy koniec, DN/OD B /80 BIR PODSTAWA PE DN 1000 KINETA KĄTOWA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena Dopływ i odpływ bosy koniec, DN/OD 500, Kąty 135, 153, 171, 189, 207, 225. Kineta formowana fabrycznie, pod kątem niesegmentowa, dno posiada trzypunktowe podparcie 1 BB /80-XXX BIR XXX należy określić ilość stopni PODSTAWA Z PŁASKIM DNEM PE DN 1000 BEZ KINETY Wysokość cm Rodzaj Szczegóły Artykuł Cena 65 F 100/65 FIBS BS Podstawa z płaskim dnem i stopniami 115 F 100/115 FIBS BS 140 Studnia z płaskim dnem typu COMBI. Posiada FCE /140 FIBS BS 165 mimośrodowy stożek oraz stopnie FCE /165 FIBS BS USZCZELKA ELEMENTU Szczegóły Artykuł Cena Uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN i EN 1277 jako element uszczelniający elementy składowe studni. ES 100 IM WYKONANIE INDYWIDUALNE Szczegóły Artykuł Cena Dopłata za dodatkowy wlot do kinety DN/OD 160 DN/OD 400, z mufą I PE GZ XX Dopłata za zmianę średnicy mufy w istniejącym kanale Zmiana średnicy Dopata do zmiany spadku > 5 %, z mufą Zmiana spadku Elementy nadbudowy z PE umożliwiające spawanie studni w całości 23

25 STUDNIA DN 800 DO KIELICHOWYCH SYSTEMÓW RUROWYCH PRZYKŁADOWY TEKST SPECYFIKACJI TECHNICZNEJ Regulacja 250 ZALETY SYSTEMU ROMOLD DN 800 oszczędność miejsca, idealne dla terenów zurbanizowanych możliwość dostępu personelu tani w zakupie i użytkowaniu idealne połączenie studni inspekcyjnej i kontrolnej najwyższej jakości rozwiązanie systemowe pełna kontrola i możliwość czyszczenia Stożek Pierścień Podstawa Studnie kanalizacyjne DN 800 z otworem włazowym DN 625, 1 dopływem, przelot prosty. Studnia włazowa DN 800 z króćcami kielichowymi dopływowymi i odpływowymi PP. Studnia włazowa DN 800, podstawa studni wykonana z PP (polipropylen), pierścienie wznoszące oraz stożek wykonane z tworzyw polimerycznych PP lub PE, zgodna z normą PN- -EN oraz PN-EN 476, w 100% z materiału pierwotnego bez dodatku regranulatów oraz środków spieniających, w wykonaniu zapobiegającemu wyporowi, elementy studni pełnościenne ożebrowane, pierścienie studni oraz mimośrodowy stożek zaopatrzone w stopnie w wykonaniu antykorozyjnym w jasnym kolorze, odpowiadające krajowym przepisom bezpieczeństwa, uszczelka elementów studni z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodna z PN-EN Podstawa studni odporna na deformacje poprzez zwartą konstrukcje wzmocnioną poziomymi i pionowym żebrowaniem, płaskie ożebrowane dno oraz jasna kineta ułatwiająca inspekcję, powierzchnia podestu antypoślizgowa, standardowy spadek w kinecie 0,5%. W podstawie możliwość wykonania przelotu prostego oraz zmiany kierunku oraz ewentualnych dolotów zaopatrzonych w króciec kielichowy z uszczelką zabezpieczona przed wypięcie dodatkowym pierścieniem, spocznik w kinecie 1/1 D, jasna kineta, powierzchnia górna kinety strukturalna antypoślizgowa. Zwieńczenie studni dedykowanym pierścieniem odciążającym producenta wykonanym z betonu lub tworzywa sztucznego zaopatrzonego we właz klasy D 400. Obciążalność studni (elementów) zgodna z PN-EN Zgodność produktu z EN potwierdzona jest przez stosowne certyfikaty wydane przez jednostki akredytowane. Wysokość studni od dna do rzędnej terenu... m Możliwość podłączenia rur do średnicy DN/OD 315 Odpływ: materiał... DN/OD... Dopływ: materiał... DN/OD... System ROMOLD, Typ: I PP 1 B 80.xx lub równoważny. Studnie dostarczyć i posadowić zgodnie z zaleceniami projektu. Aktualne informacje znajdują się na stronie zakładka ROMOLD- Produkty, podpunkt Kanalizacja/Zasilenie w wodę, Studnie DN 800 Zeskanuj kod QR, aby otworzyć kwestionariusz obiektowy produktu 24

26 Stożek Pierścienie Podstawa systemowa Elastomerowa uszczelka wargowa STOŻEK DN 800 Wysokość cm DN mm Szczegóły Artykuł Cena UE 80.63/75 FIBS Mimośrodowy, UE 80.63/100 FIBS DN 800/ ze stopniami włazowymi UE 80.63/125 FIBS DN UE 80.63/150 FIBS Centryczny, bez stopni włazowych U 80.63/60 PIERŚCIEŃ DN 800 Wysokość cm DN mm Szczegóły Artykuł Cena 50 E 80/50 FIBS 800 Ze stopniami włazowymi 100 E 80/100 FIBS POKRYWY WŁAZOWE NA STRONIE 10 25

27 1 B 1 BB 2 BL 2 BT Kineta prosta Kineta kątowa Dopływy 90 i 180 lub 180 i 270 Dopływy 90 i 270 PODSTAWA PP DN 800 KINETA PROSTA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena I PP 1 B / Dopływ i odpływ z mufą, do kielichowych I PP 1 B / systemów rurowych I PP 1 B / I PP 1 B /50 PODSTAWA PP DN 800 KINETA PROSTA Z DOPŁYWAMI Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena I PP 2 BL / I PP 2 BL / I PP 2 BL /50 90 Dopływy i odpływ z mufą, do kielichowych systemów rurowych, I PP 2 BL / kanały na jednym poziomie, I PP 2 BL / Dopływy 90, 180 lub 180, 270 I PP 2 BL / I PP 2 BL / I PP 2 BL / Dopływy i odpływ z mufą, do I PP 2 BT /50-90 kielichowych systemów rurowych, kanały na jednym poziomie, I PP 2 BT / Dopływy 90, 270 I PP 2 BT / I PP 3 BL /50 90 Dopływy i odpływ z mufą, do kielichowych systemów rurowych, I PP 3 BL /50 90 kanały na jednym poziomie, I PP 3 BL / Dopływy 90, 180 i I PP 3 BL /

28 3 BL 5 B F Kineta prosta, z dwoma dopływami 90 i 270 Kineta w wykonaniu indywidualnym Kineta prosta, z 4 dopływami 90, 135, 225 i 270 Podstawa studni bez kinety zagłębienie dla pompy PODSTAWA PP DN 800 KINETA KĄTOWA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena I PP 1 BB / Dopływ i odpływ z mufą, do kielichowych systemów rurowych, kąt w prawo I PP 1 BB / lub w lewo, łuki w kinecie niesegmentowe I PP 1 BB / I PP 1 BB /50 Zmiana kąta w prawo, Stopnie należy dodac do nazwy artykułu: 120º 105º 90º 135º 150º 165º Zmiana kąta w lewo, Stopnie należy dodac do nazwy artykułu: 195º 210º 225º 240º 255º 270º USZCZELKA ELEMENTU Szczegóły Artykuł Cena Elastomerowa uszczelka wargowa do łączenia elementów studni DN 800 ES 80 IM WYKONANIE INDYWIDUALNE Szczegóły Artykuł Cena Dopłata za dodatkowy wlot do kinety DN/OD 160 DN/OD 400, z mufą I PP GZ XX Dopłata za zmianę średnicy mufy w istniejącym kanale Zmiana średnicy Dopata do zmiany spadku > 5 %, z mufą Zmiana spadku 27

29 STUDNIA DN 800 DO KIELICHOWYCH I SPAWANYCH SYSTEMÓW RUROWYCH Aktualne informacje znajdują się na stronie zakładka ROMOLD-Produkty, podpunkt Kanalizacja/Zasilenie w wodę, Studnie DN 800 Regulacja 250 Złączka * ) ZALETY SYSTEMU ROMOLD DN 800 oszczędność miejsca, idealny dla terenów zurbanizowanych możliwość dostępu personelu tani w zakupie i użytkowaniu idealne połączenie studni inspekcyjnej i kontrolnej pełna kontrola i możliwość czyszczenia najwyższej jakości rozwiązanie systemowe * ) Rura PE * ) * ) * ) Rura kielichowa Króciec PE bosy koniec Uszczelka IS 160 Złączka * ) Stożek Pierścień Podstawa PRZYKŁADOWY TEKST SPECYFIKACJI TECHNICZNEJ Studnie kanalizacyjne DN 800 z otworem włazowym DN 625, 1 dopływem, przelot prosty. Studnia włazowa DN 800 z króćcami dopływowymi i odpływowymi z PE. Studnia włazowa DN 800, wykonana w całości z PE, zgodna z normą PN-EN oraz PN-EN 476, w 100% z materiału pierwotnego bez dodatku regranulatów oraz środków spieniających, w wykonaniu zapobiegającemu wyporowi, elementy studni pełnościenne ożebrowane, pierścienie studni oraz mimośrodowy stożek zaopatrzone w stopnie w wykonaniu antykorozyjnym w jasnym kolorze, odpowiadające krajowym przepisom bezpieczeństwa, uszczelka elementów studni z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodna z PN-EN Podstawa studni z trzypunktową podporą, kineta przepływowa DN/OD 160 w formie przelotu prostego, spocznik w kinecie 1/1 D, kineta ze spadkiem. Zgodność produktu z EN potwierdzona jest przez stosowne certyfikaty wydane przez jednostki akredytowane. Połączenie wciskowe: dopływ włączony poprzez zastosowanie systemowej uszczelki wlotowej IS 160; możliwość połączenia bezpośrednio rur gładkich zgodnych z PN-EN 1401 lub PN-EN lub zastosowania przegubu kulowego dla niewielkiej zmiany kierunku w układzie poziomym lub pionowym. Połączenie PE do zgrzewania: wylot i wlot przygotowane jako gładkie króćce PE przygotowane do zgrzewania z rurami PE za pomocą złączki elektrooporowej do maksymalnej średnicy Da. 180 mm. Możliwość wykonania niewielkich korekt kierunku poprzez odpowiednie przygotowanie króćców. Odpływ: materiał Da. mm, SDR:... Dopływ: materiał Da. mm, SDR:... Wysokość studni od dna do rzędnej terenu:... m System ROMOLD: typ 1 B lub równoważny. Studnie dostarczyć i posadowić zgodnie z zaleceniami projektu. Zeskanuj kod QR, aby otworzyć kwestionariusz obiektowy produktu 28

30 Stożek Pierścienie 1 B 5 B STOŻEK DN 800 Wysokość cm DN mm Szczegóły Artykuł Cena UE 80.63/75 FIBS Mimośrodowy, UE 80.63/100 FIBS DN 800/ ze stopniami włazowymi UE 80.63/125 FIBS DN UE 80.63/150 FIBS Centryczny, bez stopni włazowych U 80.63/60 PIERŚCIEŃ DN 800 Elastomerowa uszczelka wargowa Wysokość cm DN mm Szczegóły Artykuł Cena 50 E 80/50 FIBS 800 Ze stopniami włazowymi 100 E 80/100 FIBS Kineta prosta Kineta prosta, z 4 dopływami 90, 135, 225 i 270 POKRYWY WŁAZOWE NA STRONIE 10 PODSTAWA DN 800 BEZ KINETY Wysokość cm Szczegóły Artykuł Cena 65 Płaskie dno ze stopniami F 80/65 FIBS BS 115 Studnia typu COMBI, płaskie dno, stopnie FC 80.63/115 FIBS BS PODSTAWA DN 800 PROSTA KINETA GŁÓWNA Kineta Wysokość cm Dopływy boczne Szczegóły Artykuł Cena prosty dopływ, trzypunktowa podpora podstawy, odpływ bosy koniec 1 B 80.15/60 BIT x 160 jak 1 B, 5 B 80.15/60 BIT 200/ x dodatkowe dopływy boczne, 45 i 90 lewy 5 B /65 BIT 250/ x 250 i prawy, włączone od dna + 1/2 D cm 5 B /65 BIT 250/ x / USZCZELKA ELEMENTU 2 dopływy boczne, 90 lewo lub prawo, bez skoku włączenia prosty dopływ, trzypunktowa podpora podstawy, odpływ bosy koniec 3 BL /60 BIT 1 B /65 BIT Szczegóły Artykuł Cena Elastomerowa uszczelka wargowa do łączenia elementów studni DN 800 WYKONANIE INDYWIDUALNE ES 80 IM Szczegóły Artykuł Cena Uszczelki wlotowe dla rur gładkich DN 160 do DN 250 IS 160, IS 200 oraz IS 250 IS IS 250 Dodatkowe króćce do systemów spawanych w zakresach średnic od Da 160 do Da 400 RSG /30 29

31 STUDNIA DN 625 DO KIELICHOWYCH I SPAWANYCH SYSTEMÓW RUROWYCH DN 625 Regulacja Wysokość PRZYKŁADOWY TEKST SPECYFIKACJI TECHNICZNEJ Studnia PE DN 625 z przyłaczeniem DN/OD 160: Studnia PE DN 625, w 100% z nowego materiału, bez udziału materiału z recyklingu, wyłącznie z jednego gatunku materiału i bez dodatków spieniających (wydłużenie przy rozciąganiu i wydłużenie do punktu zerwania > 200%, Kineta prosta, prosty wlot DN/OD 160 z elastomerową uszczelką wargową do elastycznego przyłączenia rury dopływowej zgodnie z EN in EN 1277, spocznik > 1/1D, króciec wylotu DN/OD 160, z poziomym użebrowaniem wzmacniającym do zabezpieczenia wyporu, uszczelka elementu z potrójnym zabezpieczeniem (Triple- -Safety-Seal) zgodnie z EN i EN 1277, z ważną ogólną aprobata budowlaną wraz z certyfikatem i znakiem zgodności. System ROMOLD lub równoważny. ±5 ZALETY STUDNI SYSTEMOWEJ ROMOLD DN 625 kineta DN 150 i DN 200 dostępna wersja 5B (z 4 dopływami) oszczędność miejsca, np: centra miejskie łatwy zakup i konserwacja idealna studnia kontrolna wysoka jakość systemu studni - - pełna możliwość kontroli i czyszczenia Aktualne informacje znajdują się na stronie zakładka ROMOLD-Produkty, podpunkt Kanalizacja/Zasilenie w wodę, Studnie DN

32 Pierścienie Studnia systemowa Elastomerowa uszczelka wargowa PIERŚCIEŃ DN 625 Wysokość cm DN mm Szczegóły Artykuł Cena E 63/ Bez stopni E 63/ E 63/90.8 POKRYWY WŁAZOWE NA STRONIE 10 PODSTAWA DN 625 PROSTA KINETA GŁÓWNA Kineta Wysokość cm Dopływy boczne Szczegóły Artykuł Cena Prosty dopływ, z uszczelką wargową z elastomeru do elastycznego przyłączenia rury 1 B 63.15/120 BITD 1 B 63.15/90 BITD dopływu, element podstawy z podporą 1 B 63.15/150 BITD trzypunktową 1 B 63.15/180 BITD B 63.15/90 BITD jak 1 B 5 B 63.15/120 BITD 4 x dodatkowe dopływy, DN/OD 160, 45 i lewy i prawy, skok włączenia od dna + 1/2 D cm 5 B 63.15/150 BITD B 63.15/180 BITD 160/ x 200 Króciec wylotu zredukowany, 2 dopływy boczne DN/OD 200, 90 lewo lub prawo, bez skoku włączenia, podstawa ze zintegrowanym wspornikiem, łatwy montaż 3 BL /75 BI 31

33 1 B 5 B F Kineta prosta Kineta prosta, z 4 bocznymi dopływami 90, 135, 225 i 270 Podstawa z płaskim dnem bez kinety PODSTAWA DN 625 BEZ KINETY Wysokość cm Szczegóły Artykuł Cena Podstawa z płaskim dnem, do montażu elementów F 63/90 BS osprzętu na sieciach kanalizacji F 63/120 BS USZCZELKA ELEMENTU Szczegóły Artykuł Cena Elastomerowa uszczelka wargowa do łączenia elementów studni DN 625 ES 63 IM AKCESORIA Dodatkowe doplywy, króćce do rur spawanych, spawanie elementów studni - na zapytanie. 32

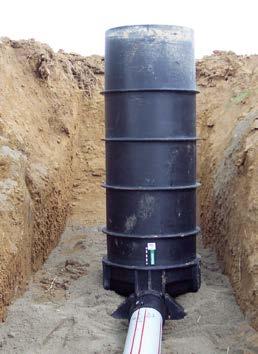

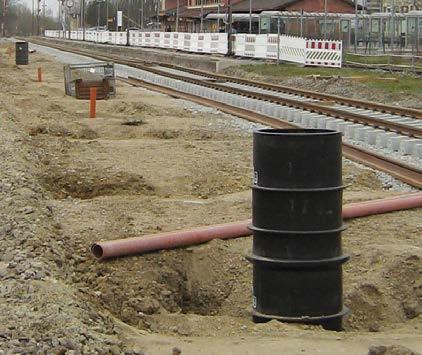

34 CZY DO WYS.140 CM STUDNIA DN 1000 JEST NAPRAWDĘ POTRZEBNA? PATRZ STRONA 35 Zoptymalizowana sieć kanalizacyjna, taka sama funkcjonalność i takie same możliwości konserwacji jak w przypadku tradycyjnych sieci kanałów czarny: 2 x DN 1000 (studnia włazowa) niebieski: 7 x DN 800 (studnia włazowa) czerwony: 7 x DN 625 (studzienka kontrolna) 33

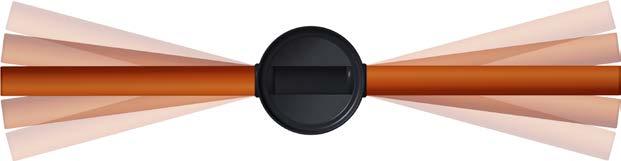

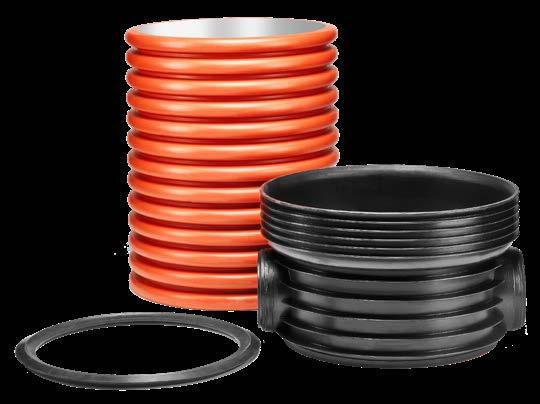

35 STUDNIA PP DN 600 DO KIELICHOWYCH SYSTEMÓW RUROWYCH ZALETY SYSTEMU: zintegrowane kielichy nastawne na każdym dopływie i odpływie STANDARD rura wznosząca SN 4 oraz SN 8 STANDARD obciążalność do klasy D STANDARD możliwość zabudowy do 5 m wody gruntowej STANDARD 34

36 Kineta prosta Kineta kątowa Dopływy 90 i 180 lub 180 i 270 Dopływy 90 i 270 Kineta prosta, z dwoma dopływami 90 i 270 PIERŚCIEŃ BETONOWY BARD 69 VS Przyłącze w rurze wznoszącej PIERŚCIEŃ Z TWORZYWA PARD 70/21 VS CZY ZASTOSOWANIE STUDNI DN 1000 O WYSOKOŚCI 140 CM JEST NAPRAWDĘ ROZSĄDNE? Nie, z uwagi na fakt, że zgodnie z poniższym szkicem w takie studni jej obsługa jest utrudniona. Można w tym przypadku zaoszczędzić pieniądze i skorzystać z innych alternatyw oferowanych przez ROMOLD. ca

37 CZY ZASTOSOWANIE STUDNI DN 1000 O WYSOKOŚCI 140 CM JEST NAPRAWDĘ ROZSĄDNE? Nie, z uwagi na fakt, że zgodnie z poniższym szkicem poprzez martwe pole nie jest widoczna cała kineta. Można w tym przypadku zaoszczędzić pieniądze i skorzystać z innych alternatyw oferowanych przez ROMOLD. DN 1000: OGRANICZONA MOŻLIWOŚĆ INSPEKCJI ROMOLD DN 600: PEŁNA MOŻLIWOŚĆ INSPEKCJI DN 625 DN 625 ca ca ca. 800 ca. 800 DN 1000 DN 1000 DN 625 DN 600 DN 625 ca DN 1000 ca. 800 DN

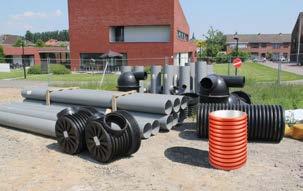

38 5 max. 13% DN 600 ±7,5 ±7,5 NF A EN x200 BENOR PP Rura karbowana SN 8 z gładką powierzchnią wewnętrzną max.13% Wysokość rury karbowanej Podstawa PRZYKŁADOWY TEKST SPECYFIKACJI TECHNICZNEJ Studnia kanalizacyjna DN 600, kineta przelot prosty, DN/OD 160 do DN/OD 400. Studnia kontrolna DN 600 z PP (polipropylenu) zgodna z PN-EN i PN-EN 476 w wykonaniu odpornym na wypór, z płaskim dnem w wykonaniu zapewniającym stabilną zabudowę do 5 m wody gruntowej. Podstawa nie posiada standardowo spadku w kinecie, podstawa z kinetą o przelocie prostym. Element trzonowy rura wznosząca karbowana w jasnym, kolorze ułatwiająca inspekcję. W przypadku trzonu o sztywności obwodowej SN 4 rura bez płaszcza wewnętrznego, dla trzonu o sztywności SN 8 rura karbowana z płaszczem wewnętrznym w kolorze białym. Wszystkie doloty zaopatrzone w kielich nastawny; możliwość wykonania łuku do 7,5 w każdym kierunku przygotowane pod montaż rur gładkich z tworzyw sztucznych. Zwieńczenie studni z dedykowanym pierścieniem odciążającym producenta wykonanym z betonu lub tworzywa sztucznego zaopatrzonego we właz klasy D 400 dostępny w handlu. Zgodność produktu z EN potwierdzona jest przez stosowne certyfikaty wydane przez jednostki akredytowane. Wysokość studni od dna do rzędnej terenu:... m Średnice rur dopływowych:... Możliwość podłączenia rur do średnicy DN/OD 315 System ROMOLD, Typ: I PP 1 B 60xx lub równoważny. Studnie dostarczyć i posadowić zgodnie z zaleceniami projektu. Regulacja wysokości możliwa na budowie. 37

39 PODSTAWA PP DN 600 KINETA PROSTA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena Da I PP 1 B /19 Podłączenia wykonane jako kielichy Da nastawne z możliwością regulacji I PP 1 B /23 Da do +/- 15 do połączenia z rurami I PP 1 B /29 Da gładkimi z tworzyw sztucznych, I PP 1 B /36 jako trzon rura wznosząca z PP Da I PP 1 B /45 PODSTAWA PP DN 600 KINETA PROSTA Z DOPŁYWAMI Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena Da I PP 2 BL O60.15/19 90 Da I PP 2 BL O60.20/23 90 Da Podłączenia na równym poziomie, 90 i 270 lub 180 oraz 270, I PP 2 BL O60.25/29 90 Da wykonane jako kielichy nastawne I PP 2 BL O60.30/36 90 z możliwością regulacji do +/- 15 Da do połączenia z rurami gładkimi z I PP 2 BL O60.15/ Da tworzyw sztucznych, jako trzon rura I PP 2 BL O60.20/ wznosząca z PP Da I PP 2 BL O60.25/ Da I PP 2 BL O60.30/ Da Podłączenia na równym poziomie, I PP 2 BT O60.15/ i 270, wykonane jako kielichy Da nastawne z możliwością regulacji I PP 2 BT O60.20/23 90 Da do +/- 15 do połączenia z rurami I PP 2 BT O60.25/29 90 gładkimi z tworzyw sztucznych, Da jako trzon rura wznosząca z PP I PP 2 BT O60.30/36 90 Da Podłączenia na równym poziomie, I PP 3 BL O60.15/ , 180 i 270, wykonane jako kielichy nastawne z możliwością regula- I PP 3 BL O60.20/23 90 Da Da cji do +/- 15 do połączenia z rurami I PP 3 BL O60.25/29 90 gładkimi z tworzyw sztucznych, jako Da trzon rura wznosząca z PP I PP 3 BL O60.30/36 90 Zeskanuj kod QR aby przejść do instrukcji montażu. Instrukcja również na stronie: 38

40 PODSTAWA PP DN 600 KINETA KĄTOWA Kineta Wysokość cm Rodzaj Szczegóły Artykuł Cena Da Podłączenia wykonane jako kielichy I PP 1 BB O60.15/19 Da nastawne z możliwością regulacji do +/- 15 do połączenia z rurami gładkimi I PP 1 BB O60.20/23 Da z tworzyw sztucznych, zmiana kierunku przepływu, jako trzon rura wznosząca I PP 1 BB O60.25/29- Da rura z PP I PP 1 BB O60.30/36- Zmiana kąta w prawo, Stopnie należy dodac do nazwy artykułu: 150º 120º 90º Zmiana kąta w lewo, Stopnie należy dodac do nazwy artykułu: 210º 240º 270º RURA DN 600 Wysokość cm DN mm Szczegóły Artykuł Cena Rury SN 4 i SN 8 w odcinkach 6m. Inne długości montażowe (1, 2, 3 m) dostępne na zapytanie E 60/600-SN4-INC E 60/600-SN8-INC PIERŚCIEŃ Wysokość cm DN mm Szczegóły Artykuł Cena Polimerowy pierścień odciążający PARD 70/21 VS Betonowy pierścień odciążający BARD 69 VS USZCZELKA Szczegóły Artykuł Cena Uszczelka łącząca podstawę z rurą wznoszącą ES 60 INC Uszczelka pomiędzy pierścień polimerowy a rurę wznoszącą ES 60 INC Uszczelka pomiędzy pierścień betonowy a rurę wznoszącą DS 67 Wkładka do włączenia rur gładkich w trzon studni SN 8 DN 160 DN 200 ISBR 160 oraz ISBR 200 Wiertło koronkowe do otworów DN 160 oraz DN 200 CS-I 160 oraz CS-I

41 STUDNIA DN 500 DO KIELICHOWYCH I SPAWANYCH SYSTEMÓW RUROWYCH Elastomerowa uszczelka wargowa Studnia systemowa Pierścienie DN 500 Regulacja 300 Wysokość ±5 PRZYKŁADOWY TEKST SPECYFIKACJI TECHNICZNEJ Studnia PE DN 500 z przyłączeniem DN/OD 160 Studnia PE DN 500, w 100% z nowego materiału, bez udziału materiału z recyklingu, wyłącznie z jednego gatunku materiału i bez dodatków spieniających (wydłużenie przy rozciąganiu i wydłużenie do punktu zerwania > 200%, kineta prosta, prosty wlot DN/OD 160 z elastomerową uszczelką wargową do elastycznego przyłączenia rury dopływowej zgodnie z EN in EN 1277, spocznik > 1/1D, króciec wylotu DN/OD 160, z poziomym użebrowaniem wzmacniającym do zabezpieczenia wyporu, uszczelka elementu z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN i EN 1277, z ważną ogólną aprobatą budowlaną wraz z certyfikatem i znakiem zgodności. System ROMOLD lub równoważny. ZALETY SYSTEMU STUDNI ROMOLD DN Idealna jako domowa studni przyłączeniowa Dostępna w wersji 3B (z 2 dopływami) Oszczędność miejsca Niższe koszty eksploatacyjne Wysoka jakość systemu studni Studnia kontrolna, łatwość czyszczenia Aktualne informacje znajdują się na stronie zakładka ROMOLD-Produkty, podpunkt Kanalizacja/Zasilenie w wodę, Studnie DN 500

42 3 B Kineta prosta, z dwoma dopływami, 45 stopni w prawo i w lewo PIERŚCIEŃ DN 500 Wysokość cm DN mm Szczegóły Artykuł Cena E 50/ Bez stopni włazowych E 50/ E 50/90 POKRYWY WŁAZOWE NA STRONIE 10 PODSTAWA DN 500 PROSTA KINETA GŁÓWNA Kineta Wysokość cm Dopywy boczne Szczegóły Artykuł Cena Prosty wlot z uszczelką wargową z elastomeru 3 B 50.15/90 BITD 160 do elastycznego przyłączenia rury B 50.15/120 BITD 2 x 160 dopływu, 2 dodatkowe dopływy DN/OD , 45 w lewo i w prawo, włączenie 3 B 50.15/150 BITD dopływów +5 cm 3 B 50.15/180 BITD USZCZELKA ELEMENTU Szczegóły Artykuł Cena Elastomerowa uszczelka wargowa do łączenia elementów studni DN 500 ES 50 AKCESORIA Dodatkowe doplywy, króćce do rur spawanych, spawanie elementów studni - na zapytanie. 41

43 AKCESORIA USZCZELKI, WIERTŁA KORONKOWE, PRACE SPAWALNICZE USZCZELKI WLOTOWE DO STUDNI DN 500, DN 625 I DN 800 Dla rury Szczegóły Artykuł Cena da = 32 mm da = 90 mm IS 90 DN 80 da = 110 mm Uszczelka do rur zgodnie z EN 1277, materiał SBR, IS 110 DN 100 standardowe wykonanie do przyłączenia rury da = 125 mm IS 125 z PVC zgodnie z EN 1401, rury z PP zgodnie z EN 1852 da = 160 mm rury z PE zgodnie z EN 1266 IS 160 DN 150 da = 180 mm IS 180 IS 32 da = 40 mm IS 40 da = 50 mm IS 50 da = 63 mm IS 63 da = 75 mm IS 75 da = 200 mm IS 200 da = 225 mm IS 225 da = 250 mm IS 250 da = 315 mm IS 315 DN 300 da = 400 mm IS 400 PIERŚCIENIE WYRÓWNAWCZE Z TWORZYWA Artykuł Wysokość i średnica Cena PDRD 63/04 VS 40 mm/625 mm (ID630/OD840/H40) PDRD 63/06 VS 60 mm/625 mm (ID630/OD840/H60) PDRD 63/08 VS 80 mm/625 mm (ID630/OD840/H80) PDRD 63/10 VS 100 mm / 625 mm (ID630/OD840/H100) PDRD 63/12 VS 120 mm / 625 mm (ID630/OD840/H120) PARD 63/06 KS 30 do 60 mm (w kształcie klina, do kompensacji wysokości i nachylenia DN 625) Pierścienie wyrównawcze ROMOLD są lekkie, elastyczne, antypoślizgowe i niełamliwe. Odporne na drgania, uderzenia, mróz oraz korozję i sól do odladzania. Różne wysokości konstrukcyjne od 4 do 12 cm można łączyć w prosty i wygodny sposób. Ukośny pierścień wyrównawczy uzupełnia program dostawy. 42

44 WIERTŁA KORONKOWE DO STUDNI DN 500, DN 625 I DN 800 Dla rury Szczegóły Artykuł Cena da = 32 mm (IS 32) CS 32 da = 40 mm (IS 40) CS 40 da = 50 mm (IS 50) CS 50 da = 63 mm (IS 63) CS 63 da = 75 mm (IS 75) CS 75 da = 90 mm (IS 90) CS 90 DN 80 da = 110 mm (IS 110) CS 110 DN 100 Do wykonania otworów pod uszczelki da = 125 mm (IS 125) CS 125 wlotowe do studni da = 160 mm (IS 160) CS 160 DN 150 da = 180 mm (IS 180) CS 180 da = 200 mm (IS 200) CS 200 da = 225 mm (IS 225) CS 225 da = 250 mm (IS 250) CS 250 da = 315 mm (IS 315) CS 315 DN 300 da = 400 mm (IS 400) CS 400 Adapter dla wiertla koronkowego CSA2 KRÓĆCE RUROWE, DODATKOWE DOPŁYWY DO KINETY Szczegóły Artykuł Cena Wspawanie króćca rurowego RSG (32 bis 500) Dodatkowy dopływ w kinecie GZ (160 bis 400) Spawanie elementów studni EV (50 bis 100) FILTR Z WĘGLEM AKTYWNYM** Details Artykuł Cena Podwłazowy filtr antyodorowy z węglem aktywnym ROMOLD-Activ do eliminowania zapachów z kanalizacji **= więcej informacji o filtrze na stronie 150 FIS

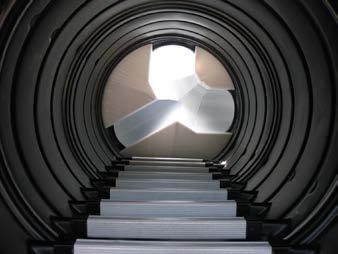

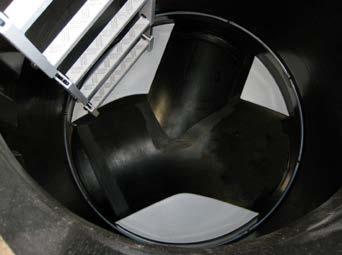

45 STUDNIA DO WYTRACANIA ENERGII SAMOOCZYSZCZAJĄCE SIE KULISTE DNO ZALETY STUDNI DO WYTRACANIA ENERGII znaczne ograniczenie ilości studni w porównaniu z tradycyjnymi metodami dopyw i odpływ można dostosować na budowie (opcjonalnie) Nachylenie maks. 17% MOŻLIWA REGULACJA NACHY- LENIA STOŻKA NA BUDOWIE DN Właz dostępny w handlu Pierścień wyrównawczy PAR-V 63 S regulacja = ok. 4 % Pierścień z tworzywa PARD 68 V regulacja = ok. 13 % DN 1000 CHARAKTERYSTYKA W terenach o dużym spadku (np. tereny górskie) budowa instalacji zwykle wymaga prowadzenia głębokich wykopów oraz stosowania w krótkich odstępach wielu głębokich studni kaskadowych. DN 625 Koszty takiej budowy są zwykle bardzo duże. Znakomitą alternatywę stanowi poprowadzenie rurociągu, przeważnie z PE płytko pod zie- DN 1000 DN/OD Dopływ Wysokość mią, równolegle do jej powierzchni. Występujące w takim przypadku duże prędkości przepływu są redukowane w studniach do wytracania energii, rozmieszczonych w odległości co ok m. Dzięki takiemu rozwiązaniu uzyskujemy znaczne oszczędności: mniejsza jest liczba niezbędnych Różnica poziomu studni i ich wysokości. DN/OD Odpływ Zmiana kierunku Video: zeskanuj kod QR aby zobaczyć jak działa studnia ROMOLD do wytracania energii. Odpływ króciec RSR Dopływ króciec RST Aktualne informacje znajdują się na stronie zakładka ROMOLD-Produkty, podpunkt Kanalizacja/Zasilenie w wodę, Studnie wytracające energię. 44

46 STUDNIA DO WYTRACANIA ENERGII DN 1000 Wysokość cm Szczegóły Artykuł Cena 100 Podstawa PE z dnem kulistym, bez kinety, maksymalna średnica kanału DN 600 RB 100/100 BS 50 Pierścień PE z jasnymi, odpornymi na korozję stopniami E 100/50 FIBS 100 Pierścień PE z jasnymi, odpornymi na korozję stopniami E 100/100 FIBS 75 Stożek PE, mimośrodowy, z jasnymi, odpornymi na korozję stopniami UE /75 FIBS 100 Stożek PE, mimośrodowy, z jasnymi, odpornymi na korozję stopniami UE /100 FIBS Uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN i EN 1277 jako element uszczelniający do połączenia elementów składowych studni ES 100 IM STUDNIA DO WYTRACANIA ENERGII DN 800 Wysokość cm Szczegóły Artykuł Cena 80 Podstawa PE z dnem kulistym, bez kinety, maksymalna średnica kanału DN 300 RB 80/80 BS 50 Pierścień PE z jasnymi, odpornymi na korozję stopniami E 80/50 FIBS 100 Pierścień PE z jasnymi, odpornymi na korozję stopniami E 80/100 FIBS 75 Stożek PE, mimośrodowy, z jasnymi, odpornymi na korozję stopniami UE 80.63/75 FIBS 100 Stożek PE, mimośrodowy, z jasnymi, odpornymi na korozję stopniami UE 80.63/100 FIBS Uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN i EN 1277 jako element uszczelniający do połączenia elementów składowych studni ES 80 IM POKRYWY WŁAZOWE NA STRONIE 10 DN 1000 Zeskanuj kod QR, aby otworzyć kwestionariusz obiektowy produktu Potencjalne oszczędności poprzez zastosowanie studni do wytracania energii ROMOLD DN

47 STUDNIA DO WYTRACANIA ENERGII DN 625 Wysokość cm Szczegóły Artykuł Cena 90 Podstawa PE z dnem kulistym, bez kinety, zintegrowany odpływ DN/OD 200/160 RBS /90 90 Podstawa PE z dnem kulistym, bez kinety, maksymalna średnica kanału DN 200 RB 63/90 40 Pierścień PE E 63/ Pierścień PE E 63/ Pierścień PE E 63/90.8 AKCESORIA Uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN i EN 1277 jako element uszczelniający do połączenia elementów składowych studni ES 63 IM Szczegóły Artykuł Cena Dopasowanie stożka do spadku terenu US 63 Wyłożenie środka studni odporną na uderzenia płytą PE PP 200/2 PE PP 200/100/2 PE (Romold oceni techniczną konieczność zastosowania płyty) Uszczelki dla wlotu instalacji odpowietrzającej patrz strona. 42 Króćce rurowe PE wykonane stycznie (RST) Króćce rurowe PE wykonane osiowo w najniższym punkcie podstawy Dalsze (inne) dopływy oraz spawanie elementów POKRYWY WŁAZOWE NA STRONIE 10 RB Dolna część studni ROMOLD do wytracania energii jest zaprojektowana jako okrągłe, półkuliste dno. W przypadku studni DN 800 i DN 1000 z opcjonalną podstawką. Taka konstrukcja dna zapewnia najlepsze parametry hydrauliczne i optymalne właściwości przepływu oraz zapobiega zaleganiu. Zeskanuj kod QR, aby otworzyć kwestionariusz obiektowy produktu Podstawa PE z kulistym dnem, do której wspawane są kanały odpływ/ dopływ 46

48 STUDNIA DO WYTRACANIA ENERGII DN 1250 Ø 1000 Ø º Kąt przepływu 0º 360º 180º ELEMENTY DN 1250 Wysokość cm Szczegóły Artykuł Cena 100 Podstawa PE bez kinety (bez wspawanego dna kulistego) DN 1250 F 125/100 FIBS 100 Pierścień DN 1250, z odpornymi na korozję stopniami E 125/100 FIBS 50 Pierścień DN 1250, z odpornymi na korozję stopniami E 125/50 FIBS redukcja DN 1250 do DN º Dalsza nadbudowa za pomocą stożka lub płyty betonowej. Uszczelka z potrójnym zabezpieczeniem (Triple-Safety-Seal) zgodnie z EN i EN 1277 jako element uszczelniający do ES 125 połączenia elementów składowych studni DN 1250 Spawanie elementów DN 1250 EV 125 ER /50 FIBS Powyższa tabela pokazuje rozwiązanie standardowe. W sprawie wymagań specyficznych dla projektu, prosimy o kontakt z zespołem ROMOLD. 47

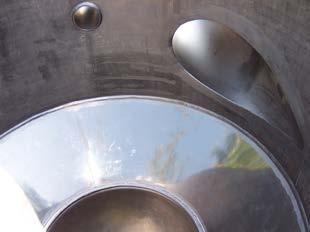

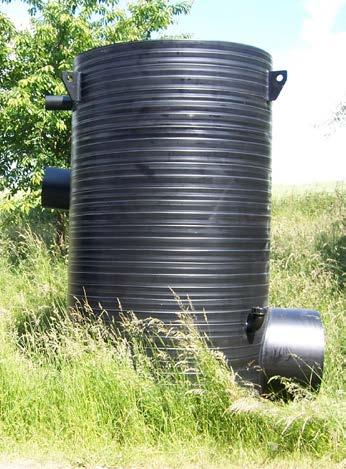

49 STUDNIA DO WYTRACANIA ENERGII > DN 1250 Ø º 180 0º 360º 180º 270º Przykładowa realizacja studni do wytracania energii DN 2000 OGÓLNE INFORMACJE O STUDNIACH DO WY- TRACANIA ENERGII Zadaniem studni do wytracania energii jest zmniejszenie natężenia przepływu tak, aby wydajność przepływu ścieku była niższa, niż wynika to z obliczeń hydrauliki rurociągu. Do doboru parametrów studni do wytracania energii wymagane jest podanie wydajności przepływu ścieku, średnic rurociągów oraz spadków. 48 Widok wnętrza z króćcem dopływu oraz kulistym dnem

50 ROZWIĄZANIA INDYWIDUALNE - PRZYKŁADY Studnia DN 1000 z kinetą prostą DN 450 x 25,5 mm Studnia DN 1000 Kineta DN doplyw boczny DN 400 W przypadku ograniczonej przestrzeni, przy większych średnicach kanałów ( DN 500) istnieje możliwość wykonania podstawy bez formowanej kinety, z jednostronnym spocznikiem, z króćcami PE wspawanymi do podstawy z dnem kulistym. Studnia DN Kineta kątowa DN 600 z dopływem bocznym. 49

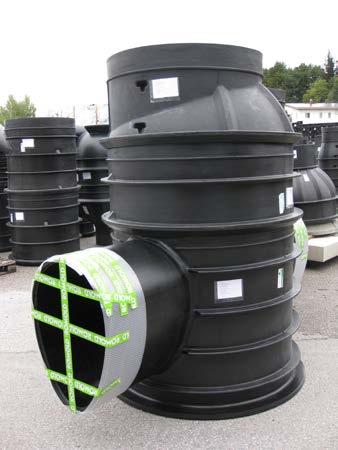

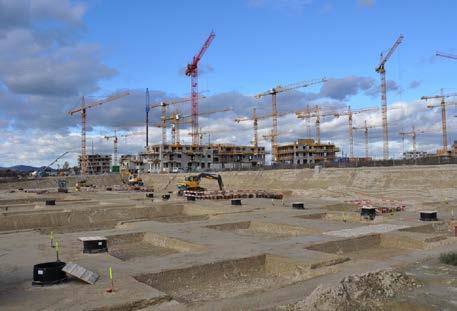

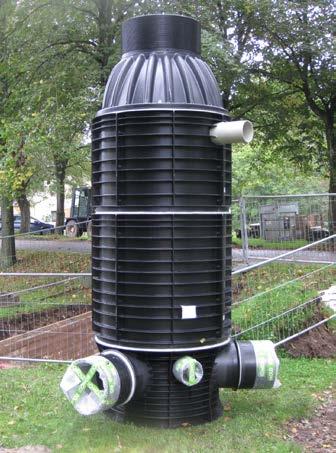

51 NASZE REALIZACJE WASZYCH ROZWIĄZAŃ PROJEKTOWYCH Studnie szczelne posadowione w ławie fundamentowej Renowacja kanału studnia PP system spawany z rurą PP Studnia PE DN 1250 rurociąg o przekroju jajowym 567/ Studnia do renowacji metodą ciasnopasowaną rura PP Da 392 mm

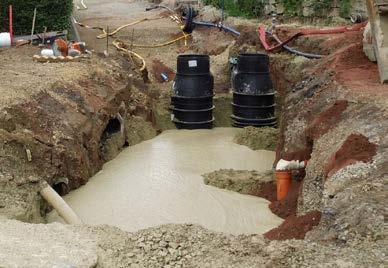

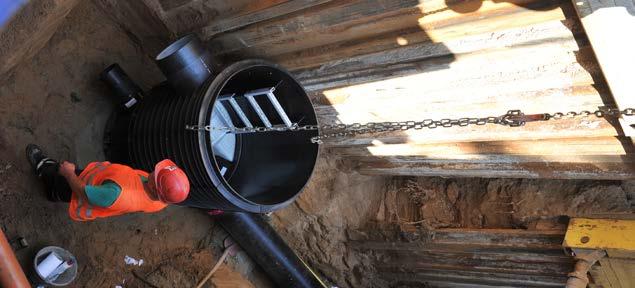

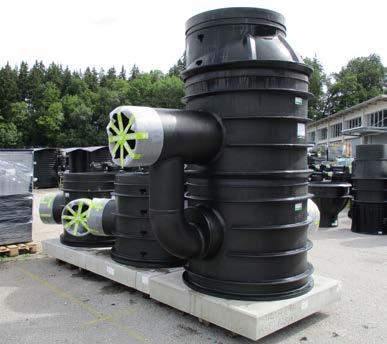

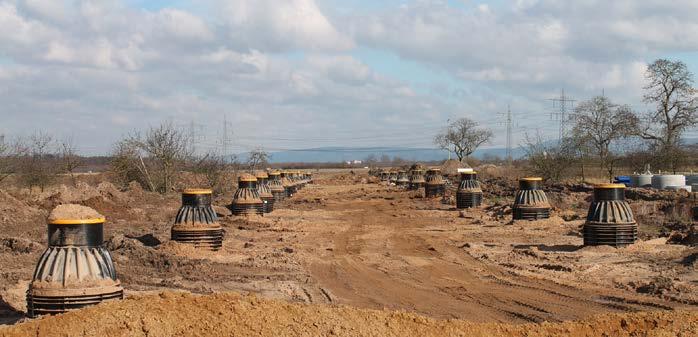

52 Przyłączenie osiedla za pomocą studni PP DN 1000 Studnia PE DN 1250 kanał DN 500 z kaskadą zewnętrzną Konstrukcja studni kaskadowej z PE Montaż studni w glebie ciekłej 51

53 INSTRUKCJA MONTAŻU SYSTEM STUDNI ROMOLD I PP/R PE DN 1000 Kod QR: szybki odnośnik do instrukcji montażu 1. TRANSPORT I MAGAZYNOWANIE Przechowywanie studni odbywa się w projekcji stojącej na płaskim podłożu. Przy dłuższym magazynowaniu studni na składowisku otwartym należy je zabezpieczyć przed bezpośrednim oddziaływaniem promieniowania słonecznego. Uszczelki elementowe winny być zabezpieczone przed mrozem oraz bezpośrednim odziaływanie promieniowania słonecznego. 2. WSKAZÓWKI OGÓLNE Studnie ROMOLD PE/PP są dostarczane jako gotowe elementy do zamontowania. Koniecznie należy sprawdzić kompletność dostawy. Wszystkie elementy należy sprawdzić przed montażem pod kątem ewentualnych uszkodzeń lub zanieczyszczeń. Uszkodzone elementy muszą zostać wymienione a zabrudzenia usunięte. Nie wolno montować uszkodzonych elementów! 3. MONTAŻ I ZABUDOWA STUDNI Należy zagwarantować w sposób trwały wszystkie kolejne parametry zabudowy. Dla przykładu: zapobieganie wypłukiwania drobnych frakcji gruntu osłabiających zagęszczenie wokół studni poprzez zastosowanie odpowiednich środków zapobiegawczych takich jak: użycie geowłókniny, nieprzepuszczalnych barier iłowych lub temu podobnych. 3.1 PODŁOŻE (WARSTWA NOŚNA): Minimalna wymagana warstwa podsypki pod dnem podstawy studni musi wynosić 10 cm. Wartości dolnej warstwy podsypki definiuje norma PN-EN 1610 w punkcie 7.2. Sposoby wykonania podłoża w tym przypadku podłoża typ 1. Powierzchnia dla podparcia dna podstawy powinna być nośna i całkowicie płaska. Powierzchnia podparcia podstawy studni musi być wykonana zgodnie ze specyfikacjami projektowymi (różnica między dolnym rantem podstawy a dnem kanału wynosi 20 cm). 3.2 PODSTAWA STUDNI - PODŁĄCZENIE RUR Podstawę należy umieścić na uprzednio przygotowanym podłożu i ułożyć odpowiednio do kierunku rur. Ustawienie podstawy i kierunek przepływu muszą zostać sprawdzone PODSTAWA STUDNI Z KRÓĆCAMI KIELCHOWYMI WYKONANA Z PP Wszystkie połączenia rur są przygotowane jako króćce kielichowe, gdzie na każdym z nich został kierunek przepływu oznaczony strzałką. Wszystkie gniazda połączeniowe są przeznaczone do bezpośredniego podłączenia końców bosych rur z tworzywa zgodnych z PN-EN 1401 oraz 1852 lub innymi rura- 52

54 mi z tworzyw z zachowaniem wymiarów w/w rur. W przypadku zastosowania rur posiadających inne wymiary zewnętrzne (rury z tworzyw lub innych materiałów) konieczne jest zastosowanie adapterów, złączek przejściowych lub manszet. Wskazówka: przy zastosowaniu innych rur lub też adapterów innych niż standardowe można się spodziewać efektu uskoku między powierzchnią rury a kinetą studni. Należy sprawdzić prawidłowość osadzenia uszczelek i ich stan; w przypadku potrzeby usunąć ewentualne zanieczyszczenia. Wewnętrzną cześć kielicha jak i koniec bosy rury przyłączeniowej posmarować odpowiednią warstwą środka ślizgowego; następnie wsunąć koniec rury do oporu. Na wszystkich króćcach kielichowych pozioma regulacja kąta wynosi ± 3,75, natomiast zmienne nachylenie 6,5%. Przy jednoczesnej zmianie ułożenia rury w kierunku poziomym i pionowym podane wartości podlegają znacznej redukcji. Nie jest konieczne zastosowanie żadnych dodatkowych złączek lub kielichów nastawnych do połączenia podstawy studni PP z rurami PODSTAWA STUDNI PE ZAKOŃCZONA KOŃCAMI BO- SYMI RURY PE Doloty i wyloty w postawie studni są wykonane jako gładkie rury z PE (standard PE 100 SDR 17,6) i mogą być bezpośrednio za pomocą mufy elektrooporowej zgrzewane z rurą PE. Końce bose rur muszą przed zgrzewanie zostać oczyszczone, sprawdzone pod kątem ewentualnych uszkodzeń oraz owalizacji, płaszczyzny oczyszczone oraz usunięte wióry. Utlenione powierzchnie rur przed zgrzewaniem muszą zostać dokładnie usunięte. Do usunięcia utlenionych powierzchni zaleca się użycie zdzieraków obrotowych. Rury muszą zostać wyczyszczone (odtłuszczone) za pomocą standardowych środków zalecanych przez producentów rur PE. Rury należy wsunąć do złączki elektrooporowej zgodnie z jej wymiarami i podłączyć kable do zgrzewarki. Jednakowoż przy użyciu jakichkolwiek kształtek należy dokładnie sprawdzić ułożenie uszczelki w studni oraz głębokość wsunięcia kształtki. Wykonanie zgrzewu musi odbywać się zgodnie z obowiązującymi normami oraz zaleceniami producentów zgrzewarek i kształtek elektrooporowych! 3.3 POŁĄCZENIE ELEMENTÓW STUDNI DN 1000 Wykonanie prawidłowego połączenia elementów studni wymaga odpowiedniego założenie uszczelki systemowej, 53

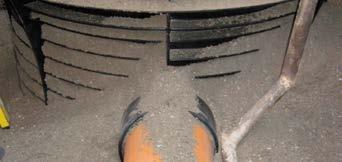

55 którą należy umieścić na górnej części podstawy lub pierścienia sprawdzając prawidłowość jej osadzenia. W przypadku zabrudzenia uszczelkę należy oczyścić i posmarować odpowiednią warstwą środka ślizgowego. Gniazdo na uszczelkę w elemencie studni, który zostanie nasadzony powinno być sprawdzone pod względem czystości, a w razie konieczności oczyszczone z zabrudzeń, potem nasadź gniazdo na dolny element bez zakleszczenia. Znaki pomocnicze na zewnętrznej części elementu studni muszą zostać ustawione prawidłowo (grafika), celem równego ustawienia stopni w studni. Elementy studni muszą zostać połączone ze sobą do oporu przy użyciu stosunkowo niewielkiej siły. Wskazówka: celem uniknięcia powstania poduszki powietrznej między uszczelką a nakładanym elementem studni, zalecanym jest przygotowanie oraz nałożenie na uszczelkę przez montażem elementów studzienki linek stalowych w oplocie z tworzywa 2 lub 3 na całym obwodzie (grafika). Po zmontowaniu elementów linki należy wyciągnąć. 3.4 MATERIAŁ DO WYKONANIA OBSYPKI Materiał zasypowy do wypełnienia wykopu wokół studni powinien być niespoisty (niewiążący lub luźno wiążący) dający się zagęścić o średnicy cząstek dla materiałów okrągłych (np. żwir) nie większych niż 32 mm, natomiast w przypadku materiałów łamanych (mielonych) nie większych niż 16 mm. W przypadku materiału zasypowego należy przestrzegać zaleceń zawartych w PN-EN 160 punkt 5.3. Zaleca się zastosowanie materiału zasypowego z grup G1 oraz G2 zgodnego z wytycznymi ATV 127 sekcja ZASYPYWANIE I ZAGĘSZCZANIE Minimalna szerokość obsypki na całym obwodzie wokół studni musi odpowiadać zaleceniom PN-EN 1610 tabela 1 i wynosić min. 40 cm na całym. W przypadku instalacji studni w wodzie gruntowej należy z uwagi na zabezpieczenia przed siłami wyporu zwiększyć szerokość obsypki do 50 cm. Należy szczególnie uważać w obszarze połączenia rury ze studnią i upewnić się, że jest prawidłowo wypełniony. Należy ostrożnie nałożyć materiał wypełniający warstwami o grubości cm i zagęścić przy użyciu średniej wielkości stopy wibracyjnej (około 50 kg). Ilość cykli zagęszczania każdej warstwy uzależniona jest ściśle od rodzaju materiału zasypowego, wysokości warstwy oraz rodzaju użytego sprzętu. Szczegółowe wytyczne w tym zakresie znajdu ją się w ENV 1046 w tabeli 6 lub wytycznych DWA-A 139 tabela 2. Prace budowlane powinny być prowadzone w ten sposób, aby zagęszczenie wykonane wokół studni wykazywało stopnień zagęszczenia nie mniejszy niż D pr = 97%. W podbudowie drogi powierzchnia podparcia pierścienia odciążającego dla zabudowy włazu klasy 54

56 D 400 musi być stabilna i moduł wtórnego obciążenia gruntu powinien mieć wartość min. 100 MN/m2 (zobacz schemat zabudowy strona 57). Wskazówka: na podstawę należy nałożyć pozostałe elementy -pierścień lub stożek studni zmontowane bez uszczelki elementu i podczas nanoszenia materiału zasypowego należy zabezpieczyć systemową pokrywą montażową ROMOLD wykonaną z PE lub płytą wykonaną ze stali. Grunt sypany do wykopu na pokrywę będzie równomiernie rozprowadzany wokół studni, a studnia będzie chroniona przez zanieczyszczaniem. Potem należy zdjąć elementy i montować je zgodnie z instrukcją - punkt 3.3 Należy o tym pamiętać, że obcięcia można tylko dokonywać w zwężonej części stożka (szyjce), zmiana wysokości o ponad 25 cm wymaga dobrania innych elementów studni (pierścienie). 3.7 INSTALACJA PRZYŁĄCZA DO PIERŚCIENIA STUDNI Za pomocą systemowych uszczelek ISBR jest możliwość wykonania przyłącza do pierścienia studni DN 160 oraz DN 200 (dotyczy rur gładkich z tworzyw sztucznych). Pierścień studni należy nawiercić z użyciem ręcznej wiertarki oraz wiertła systemowego na żądana średnicę wkładki uszczelki, pamiętając, że otwór powinien być wykonany prostopadle do płaszczyzny nawiercanego elementu oraz, że nie wolno wykonywać 3.6 REGULACJA WYSOKOŚCI STUDNI Dopasowanie wysokości studni dokonywane jest poprzez obcięcie górnej części stożka (szyjki). Studnia może zostać skrócona max. o 25 cm, służą do tego specjalnie ukształtowane rowki w odstępach co 1 cm. Operacji można dokonać za pomocą wyrzynarki lub piły ręcznej. Należy przy tym pamiętać o oczyszczeniu powstałych zadziorów. otworów w miejscach osadzenia uszczelek elementów (ES). Przed założeniem uszczelki należy oczyścić otwór z pozostałości po wierceniu i nałożyć bez użycia środka włożyć uszczelkę do środka wykonanego otworu tak aby kołnierz wkładki opierał się o żebra studni. Następnie nasmarowany środkiem ślizgowym bosy koniec rury należy wsunąć do środka uszczelki na wymaganą głębokość INSTALACJA PRZYŁĄCZA DN 150 W POSTACI SIODŁA Pierścień studni nawiercić zgodnie ze wskazówkami punkt 3.7. za pomocą wiertła koronkowego DN 200. W przypadku, gdy wiercenie wypada w miejscach żeber pionowych muszą zostać one skrócone do wysokości ożebrowania poziomego. Do otworu wsunąć siodełko i postępować zgodnie z dołączona instrukcją szczegółową. 4. ZABUDOWA WŁAZU 4.1 BETONOWY PIERŚCIEŃ ODCIĄŻAJĄCY Z WŁAZEM STANDARDOWYM Betonowy pierścień odciążający ROMOLD przenosi obciążenia bezpośrednio na podbudowę drogi. 55

57 Należy zwrócić uwagę, że zastosowanie takiego rozwiązania prowadzi do tego, że nie następuję żadne bezpośrednie działanie sił między pierścieniem betonowym a elementem tworzywowym studni zgodnie z załączonym schematem strona 57 stożek powinien wchodzi do środka pierścienia na min. 4 cm. Ważne jest aby powierzchnia bezpośrednio pod pierścieniem odciążającym wykazywała moduł EV2 na poziomie nie niższym niż 100 MN/m 2. Powierzchnia pod pierścień betonowy powinna być płaska wolna od obciążeń punktowych wykonana ze żwiru, piasku lub chudego betonu. W razie potrzeby można na rant stożka nałożyć uszczelkę systemową ES 63 posmarować środkiem ślizgowym i nałożyć pierścień betonowym celem jego zabezpieczenia przez przesunięciem. Pierścień należy założyć centrycznie bez naruszania podłoża. Do momentu montażu włazu zaleca się nakrycie pierścienia płytą stalową. Całkowita wysokość konstrukcji pierścienia betonowego z włazem klasy D wynosi ok. 19 cm od dolej krawędzi stożka. Jej dokładna wysokość zależy w głównej mierze o wysokości zastosowanej ramy włazu kl. D. 4.2 INSTALACJA Z WŁAZAMI SAMOPOZOMUJACYMI - WWALCOWANYMI W przypadku stosowania samopoziomujących pokryw, można zastosować alternatywnie mniejszy zwymiarowany betonowy pierścień nośny (BARB 67 VS) jako gniazdo dla betonowych lub stalowych pierścieni pośrednich. Instrukcje montażu i wysokość znajdują się w dokumentacji odpowiedniego producenta pokrywy. 4.3 PRZYKRYCIE Z PŁYTY BETONOWEJ Instalacja studni włazowej analogicznie, jak pkt. 3.1 do 3.5. Na górnej części elementu zamontuj uszczelkę elementu ES 100 IM, nastepnie posmaruj środkiem ślizgowym. Nałóż betonową płytę poziomo i centrycznie na podbudowę. Ważne by betonowa płyta nie przenosiła żadnego obciążenia na studnię. W gnieździe betonowej płyty zamontuj właz dostępny w handlu do kl FILTR ANTYODOROWY Jeżeli jest problem z odorem, zainstaluj filtr ROMOLD z węglem aktywnym. Montaż filtra w ramie włazu pod pokrywą. 5. ODPOWIEDZIALNOŚĆ ZA WADY Odpowiedzialność za wady produktu jest wyłączona, jeśli którykolwiek z powyższych punktów nie jest spełniony w trakcie montażu, oraz nie są dotrzymane warunki posadowienia studni zgodnie z instrukcję montażu. Chyba, że nabywca wykaże, że wada nie wynika z powyższego. Dotyczy to także parametrów montażu, gdy nie są spełnione warunki ( zgodnie z instrukcją) w późniejszym czasie. Parametry techniczne (np. stopień zagęszczenia gruntu) instalacji muszą być trwałe,gwarantowane (bez względu na okres i warunki techniczne eksploatacji). 56

58 SCHEMAT ZABUDOWY STUDNIA ROMOLD I PP DN Studnia PP DN 1000 z betonowym pierścieniem odciążającym i włazem żeliwno PE/PP-Schacht - betonowym PE/PP-Schacht DN DN 1000, 1000, Betonauflagering Betonauflagering mit mit BEGU BEGU Abdeckung Abdeckung A A B C D Właz żeliwo-beton kl. D Właz żeliwo-beton kl. D AR-V 625 (w razie potrzeby) AR-V 625 (w razie potrzeby) Betonowy pierścień odciążający (BARD Betonowy 67 VS) pierścień odciążający (BARD 67 VS) Płaskie podłoże pod pierścień odciążający Płaskie podłoże (tłuczeń, pod pierścień piasek lub chudy odciążający beton). (tłuczeń, Moduł wtórnego piasek lub obciążenia chudy beton). gruntu Moduł min. wtórnego 100 MN/m2 obciążenia gruntu min. 100 MN/m2 (A) Połączenie elementów za pomocą uszczelki (A) Połączenie DN 1000 elementów - ES 100za pomocą uszczelki DN ES 100 A A Materiał do obsypki: Niespoisty Materiał do materiał obsypki: o ziarnach Niespoisty okrągłych materiał do o 32 mm ziarnach lub łamanych okrągłych do do 1632 mm mm szerokość lub łamanych min. do 4016 cm; mm w szerokość wodach min. 40 gruntowych cm; w wodach min. 50 cm; nakładany gruntowych i zagęszczany min. 50 cm; warstwami nakładany co i zagęszczany max. 30 cm warstwami do stopnia co max. 30 zagęszczenia cm do stopnia Dpr 97% zagęszczenia Dpr 97% min. 40cm min. 40cm (przy WG min. 50cm) (przy WG min. 50cm) A A max. 6,5% max. 6,5% Podsypka - warstwa piaskowa Podsypka lub - warstwa żwirowa min. 10 piaskowa cm zgodnie lub żwirowa z PN-EN min cm zgodnie z PN-EN 1610 ca. 4cm (b) ca. 4cm (b) DN 625 DN 625 DN 1000 DN 1000 Ø113cm Ø113cm 5cm 5cm 25cm (a) 25cm (a) Uszczelka Uszczelka (c) (c) ca. ca. 25cm 25cm 50cm 50cm / 50 / 50 / 75 / 75 / 100cm / 100cm 50-75cm max. 6,5% max. 6,5% 20cm 20cm Podstawa Pierścień(e) Stożek Stożek Właz Właz IPP IPP 1 1 B(B) B(B) 100.xx/50(-yyy ) IPP IPP E E 100/xxx 100/xxx S S IPP IPP UE UE /75 S S Głębokość (a) Szyjkę stożka skracać poprzez (a) Szyjkę obcięcie stożka w skracać środku żeber poprzez (co obcięcie 1 cm) w środku żeber (co 1 cm) (b) Minimalna głębokość wsunięcia (b) Minimalna szyjki głębokość stożka do pierścienia wsunięcia szyjki obciążającego stożka do 4 pierścienia cm obciążającego 4 cm (c) Uszczelka między pierścieniem (c) Uszczelka betonowym między a szyjką pierścieniem stożka betonowym - w wersji ES a 63 szyjką lub DS stożka 63 opcjonalnie - w wersji ES 63 lub DS 63 opcjonalnie B C D Standardowe wykonanie: z Standardowe kielichem wykonanie: z kielichem ± 3,75 ± 3, E ± 3,75 ± 3, Ausführung für verschweißte PE-Rohrleitung: Ausführung für verschweißte mit PE-Rohrleitung: angeschweißten PE-Stutzen mit angeschweißten PE-Stutzen E ROMOLD GmbH Wiedergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes nicht Maßstab M 1:20 57 Datum:

59 SCHEMAT ZABUDOWY STUDNIA ROMOLD RPE DN Studnia RPE DN 1000 z betonowym pierścieniem odciążającym i włazem żeliwno Schacht Schacht - betonowym DN DN 1000, 1000, Betonauflagering Betonauflagering mit mit BEGU BEGU Abdeckung Abdeckung A A B C D Właz żeliwo-beton kl. D Właz żeliwo-beton kl. D AR-V 625 (w razie potrzeby) AR-V 625 (w razie potrzeby) Betonowy pierścień odciążający (BARD Betonowy 67 pierścień VS) odciążający (BARD 67 VS) Płaskie podłoże pod pierścień odciążający Płaskie podłoże (tłuczeń, pod pierścień piasek lub chudy odciążający beton). (tłuczeń, Moduł wtórnego piasek lub obciążenia chudy beton). gruntu Moduł min. wtórnego 100 MN/m2 obciążenia gruntu min. 100 MN/m2 (A) Połączenie elementów za pomocą (A) Połączenie uszczelki elementów DN 1000 za - ES 100 pomocą uszczelki DN ES 100 A A Materiał do obsypki: Materiał do obsypki: materiał oniespoisty ziarnach okrągłych materiał do 32 o ziarnach mm lub łamanych okrągłych do mm szerokość lub łamanych min. do cm; mm w szerokość wodach min. gruntowych 40 cm; w wodach min. 50 cm; nakładany gruntowych i zagęszczany min. 50 cm; warstwami nakładany i co zagęszczany max. 30 cm warstwami do stopnia co max. 30 zagęszczenia cm do stopniadpr 97% zagęszczenia Dpr 97% min. 40cm min. 40cm (przy WG min. 50cm) (przy WG min. 50cm) A A Podsypka - warstwa piaskowa Podsypka lub - warstwa żwirowa min. 10 piaskowa cm zgodnie lub żwirowa z PN-EN min cm zgodnie z PN-EN 1610 ca. 4cm (b) ca. 4cm (b) DN 625 DN 625 DN 1000 DN 1000 Ø113cm Ø113cm górna krawędź spocznika górna krawędź spocznika górna krawędź kinety górna krawędź kinety 5cm 5cm 25cm (a) 25cm (a) Uszczelka (c) Uszczelka (c) ca. ca. 25cm 25cm 47cm 47cm / 50 / 50 / 75 / 75 / / 100cm 50-75cm 29cm 29cm Podstawa Pierścień(e) Stożek Właz Właz RPE RPE 1 1 B(B) B(B) 100.xx/47(-yyy ) IPP IPP E E 100/xxx S S IPP IPP UE UE /75 S S Głębokość (a) Szyjkę stożka skracać poprzez (a) Szyjkę obcięcie stożka w skracać środku żeber poprzez (co obcięcie 1 cm) w środku żeber (co 1 cm) (b) Minimalna głębokość wsunięcia (b) Minimalna szyjki głębokość stożka do pierścienia wsunięcia szyjki obciążającego stożka do 4 pierścienia cm obciążającego 4 cm (c) Uszczelka między pierścieniem (c) Uszczelka betonowym między a szyjką pierścieniem stożka betonowym - w wersji ES a 63 szyjką lub DS stożka 63 opcjonalnie - w wersji ES 63 lub DS 63 opcjonalnie B C D E E Zaprojektowana dla systemów spawanych z Zaprojektowana rurą PE. Podstawa dla systemów jest dostarczana spawanych z króćcami z rurą PE. PE Podstawa umożliwiająca jest dostarczana łączenie z z rurami króćcami PE PE umożliwiająca łączenie z rurami PE 58 ROMOLD GmbH Wiedergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes nicht gestattet, soweit nicht ausdrücklich Maßstab M 1:20 Projekt: Datum:

60 1 2 Studnia DN 1000 PE/PP z betonową płytą oraz włazem żeliwno - betonowym 3 handelsübliche Abdeckung Kl. B/D, hier: mit Auflagerring AR-V 60x625 ROMOLD Beton-Abdeckplatte Entkoppelung von Schachtabdeckung und Schacht 4 5 Elementdichtung ES ebenes, punktlastfreies Auflager (evtl. Magerbeton) 6 Verfüllmaterial, verdichtet H=40 DN wysokość netto płyty betonowej DN Typowy właz klasa B lub D, w tym przypadku z pierścieniem dystansowym AR-V 625 x 60 (alternatywnie możliwość użycia pierścienia z tworzywa PDRD 63/06 VS) 2. Systemowa płyta betonowa ROMOLD 3. Przestrzeń oddzielająca element betonowy od studni 4. Uszczelka systemowa elementu ES 5. Zastabilizowane i płaskie podłoże stanowiące wsparcie konstrukcji (np.: chudy beton) 6. Materiał obsypkowy - zagęszczony Studnia PE/PP z samopoziomującym włazem przeznaczonym do wwalcowania w niweletę drogi, z ramą adaptacyjną. A Studnia PE/PP z samopoziomującym A włazem przeznaczonym do wwalcowania w niweletę drogi, bez ramy adaptacyjnej. Kanalguss Meier - MEILEVEL - K - selbst nivellierend Abdeckung Kl. D in Kombination mit ROMOLD PP-Schacht B B C C D D E E 59

61 INSTRUKCJA MONTAŻU SYSTEM STUDNI ROMOLD PE DN 500 DO DN 1250 Kod QR: szybki odnośnik do instrukcji montażu. 1. TRANSPORT I MAGAZYNOWANIE Przechowywanie studni odbywa się w projekcji stojącej na płaskim podłożu. Przy dłuższym magazynowaniu studni na składowisku otwartym należy je zabezpieczyć przed bezpośrednim oddziaływaniem promieniowania słonecznego. Uszczelki elementu winny być zabezpieczone przed mrozem oraz bezpośrednim odziaływanie promieniowania słonecznego. 2. WSKAZÓWKI OGÓLNE Studnie ROMOLD PE są dostarczane jako gotowe elementy do zamontowania. Koniecznie należy sprawdzić kompletność dostawy. Wszystkie elementy należy sprawdzić przed montażem pod kątem ewentualnych uszkodzeń lub zanieczyszczeń. Uszkodzone elementy muszą zostać wymienione a zabrudzenia usunięte. Nie wolno montować uszkodzonych elementów! Uszczelki na dolotach mogą być dostarczone jako wstępnie zamontowane lub w opakowaniach fabrycznych celem ich założenia na budowie. Króćce wylotowe są wykonane fabrycznie dla konkretnych średnic rurociągów. Podłączenia są przystosowane do montaż rur z tworzyw sztucznych zgodnych z PN-EN 1401, PN-EN 1852 lub PN- -EN MONTAŻ I ZABUDOWA STUDNI Należy zagwarantować w sposób trwały wszystkie kolejne parametry zabudowy. Dla przykładu: zapobieganie wypłukiwania drobnych frakcji gruntu osłabiających zagęszczenie wokół studni poprzez zastosowanie odpowiednich środków zapobiegawczych takich jak: użycie geowłókniny, nieprzepuszczalnych barier iłowych lub temu podobnych. 3.1 PODŁOŻE (WARSTWA NOŚNA) Minimalna wymagana warstwa podsypki pod dnem podstawy studni musi wynosić 10 cm. Wartości dolnej warstwy podsypki definiuje norma PN-EN 1610 w punkcie 7.2. Sposoby wykonania podłoża w tym przypadku podłoża typ MONTAŻ USZCZELEK Podstawy studni ROMOLD posiadają na wlotach specjalnie oznakowaną okrągłą powierzchnię służącą do wywiercenia otworów za pomocą systemowych wierteł koronkowych. W zależności od typu dostarczonych podstaw należy dokonać wiercenia za pomocą odpowiednich narzędzi ROMOLD w punktach (markerach) odpowiadającym średnicy wkładanej uszczelki. Korona wiertła ma być umieszczona w taki sposób, by wyeliminować przemieszczanie się rury. Otwór oczyścić z zadziorów, potem bez użycia środka ślizgowego zamontować uszczelkę systemową ROMOLD sprawdzając jej ułożenie. Należy zwrócić uwagę, że w przypadku montażu uszczelek w trzonach studni wolno je tylko osadzać w przestrzeniach między żebrami WYKONYWANIE POŁĄCZEŃ RUR NA DOPŁYWACH DO STUDNI Założoną uprzednio uszczelkę należy oczyścić z możliwych zanieczyszczeń. Koniec bosy wprowadzanej do uszczelki rury przewodowej należy posmarować odpowiednia ilością środka ślizgowego i wsunąć do oporu. Nie jest konieczne zastosowanie żadnych dodatkowych złączek lub kielichów nastawnych do połączenia studni ROMOLD PE z rurami PODŁĄCZENIE RUR NA ODPŁYWACH Kielich rury odpływowej należy nasunąć na króciec wylotowy podstawy studni z zastosowaniem odpowiedniej ilości środka ślizgowego. Jeśli jest konieczna zmiana średnicy króćca wylotu podstawy studni (obciąć na żądany wymiar) wykonując cięcie pod kątem prostym, usunąć zadziory i oczyścić Nie jest konieczne zastosowanie żadnych dodatkowych złączek lub kielichów nastawnych do połączenia studni ROMOLD PE z rurami. 3.3 SPAWANIE Z RURAMI PRZEWODOWYMI PE STUDNIE Z DNEM PŁASKIM (STUDNIE ARMATUROWE) Zarówno doloty jak i wylot są wykonane jako gładkie króćce z PE przygotowane do bezpośredniego zgrzewania za pomocą złączek elektrooporowych z rurami przewodowymi z PE. Końce bose rur muszą przed zgrzewaniem zostać oczyszczone, sprawdzone pod kątem ewentualnych uszkodzeń oraz owalizacji, płaszczyzny oczyszczone oraz usunięte wióry. Utlenione powierzchnie rur przed zgrzewaniem muszą zostać dokładnie usunięte. Do usunięcia utlenionych powierzchni zaleca się użycie zdzieraków obrotowych. Rury muszą zostać wyczyszczone (odtłuszczone) za pomocą standardowych środków zalecanych przez producentów rur PE. Rury należy wsunąć do złączki elektrooporowej zgodnie z jej wymiarami i podłączyć kable do zgrzewarki. Wykonanie zgrzewu musi odbywać się zgodnie z obowiązującymi normami oraz zaleceniami producentów zgrzewarek i kształtek elektrooporowych! STUDNIE Z UFORMOWANĄ KINETĄ Fabrycznie uformowane fazowane króćce odpływu usunąć, (jeśli wymagane) wykonując prostopadłe cięcie. Do połączenia króćca odpływu z rurą PE stosować odpowiednie złączki elektrooporowe. Spawanie jak w punkcie POŁĄCZENIA Z RURAMI W PRZYPADKU ZAMIA- NY MATERIAŁU LUB Z ZASTOSOWANIE ADAPTERÓW Dla rur z innych materiałów lub zastosowania adapterów przejściowych należy uwzględnić możliwość powstania uskoku zarówno na odpływie jak i na dopływach w studni (poziom wewnętrzny rury i kinety studni) zgodnie z EN 476 rozdział 6.2. Uwzględnić przy kalibracji rurociągu zarówno stronę wlotu i wylotu. 3.5 POŁĄCZENIE ELEMENTÓW STUDNI Nałożyć systemową uszczelkę międzyelementową ROMOLD na górnej części podstawy, pierścienia studni, sprawdzić poprawność montażu. W studniach DN 500 i DN 625 usunąć tworzywowy pierścień transportowy poprzez dokładne uderzenie młotkiem i zlikwidować powstałe zadziory. Oczyścić uszczelkę międzyelementową i nałożyć środek ślizgowy. Usunąć ewentualne zabrudzenia gniazda w nakładanym elemencie (pierścień, stożek) i wsunąć uszczelkę do gniazda. 60

62 Elementy łączyć za pomocą niewielkiej siły lub ciężaru własnego ciała. Wskazówka: celem uniknięcia powstania poduszki powietrznej między uszczelką a nakładanym elementem studni, zalecanym jest przygotowanie oraz nałożenie na uszczelkę przez montażem elementów studzienki linek stalowych w oplocie z tworzywa: 2 lub 3 na całym obwodzie (grafika). Po zmontowaniu elementów linki należy wyciągnąć. 3.6 MATERIAŁ DO WYKONANIA OBSYPKI Materiał zasypowy do wypełnienia wykopu wokół studni powinien być niespoisty (niewiążący lub luźno wiążący) dający się zagęścić o średnicy cząstek dla materiałów okrągłych (np. żwir) nie większych niż 32 mm, natomiast w przypadku materiałów łamanych (mielonych) nie większych niż 16 mm. W przypadku materiału zasypowego należy przestrzegać zaleceń zawartych w PN-EN 160 punkt 5.3. Zaleca się zastosowanie materiału zasypowego z grup G1 oraz G2 zgodnego z wytycznymi ATV 127 sekcja WYKONANIE PODSYPKI STUDNIE Z PŁASKIM DNEM ARMATUROWE Powierzchnia dla podparcia dna podstawy powinna być nośna i całkowicie płaska. Powierzchnia podparcia podstawy studni musi być wykonana zgodnie ze specyfikacjami projektowym STUDNIE Z WYPROFILOWANĄ KINETĄ Po przygotowaniu połączeń rurowych i poziomym wyrównaniu podstawy studni należy dogęścić grunt przy wylocie ze studni z wąskim ubijakiem ręcznym tak aby uzyskał przewidziane zagęszczenie. 3.8 ZASYPYWANIE I ZAGĘSZCZANIE Zagęszczenie wokół studni wykonuje się za pomocą zagęszczarek mechanicznych. Minimalna szerokość obsypki na całym obwodzie wokół studni musi odpowiadać zaleceniom PN-EN tabela 1 i wynosić odpowiednio dla studni DN DN 600 w każdym punkcie minimum 35 cm oraz dla studni DN DN 1250 min. 40 cm. W przypadku instalacji studni w wodzie gruntowej należy z uwagi na zabezpieczenia przed siłami wyporu zwiększyć szerokość obsypki do 50 cm. Należy szczególnie uważać w obszarze połączenia rury ze studnią i upewnić się, że jest prawidłowo wypełniony. Należy ostrożnie nałożyć materiał wypełniający warstwami o grubości cm i zagęścić przy użyciu średniej wielkości stopy wibracyjnej (około 50 kg). Ilość cykli zagęszczania każdej warstwy uzależniona jest ściśle od rodzaju materiału zasypowego, wysokości warstwy oraz rodzaju użytego sprzętu. Szczegółowe wytyczne w tym zakresie znajdują się w ENV 1046 w tabeli 6 lub wytycznych DWA-A 139 tabela 2. Prace budowlane powinny być prowadzone w ten sposób, aby zagęszczenie wykonane wokół studni wykazywało stopnień zagęszczenia nie mniejszy niż D pr = 97%. W podbudowie drogi powierzchnia podparcia pierścienia odciążającego dla zabudowy włazu klasy D 400 musi być stabilna i moduł wtórnego obciążenia gruntu powinien mieć wartość min. 100 MN/m2 (zobacz schemat zabudowy strona 62-63). Wskazówka: na podstawę należy nałożyć pozostałe elementy -pierścień lub stożek studni zmontowane bez uszczelki elementu i podczas nanoszenia materiału zasypowego należy zabezpieczyć systemową pokrywą montażową ROMOLD wykonaną z PE lub płytą wykonaną ze stali. Grunt sypany do wykopu na pokrywę będzie równomiernie rozprowadzany wokół studni, a studnia będzie chroniona przez zanieczyszczaniem. Potem należy zdjąć elementy i montować je zgodnie z instrukcją punkt 3.5. W przypadku ciężkiego urządzenia zagęszczającego (np. walce wibracyjne) należy zachować odpowiednią odległość od studni. 3.9 REGULACJA WYSOKOŚCI STUDNI Dopasowanie wysokości studni dokonywane jest poprzez obcięcie górnej części studni ostatni element montażowy). Studnie DN 500 DN 625 można skracać do max. 30 cm, w przypadku studni DN 800 DN 1000 ta wartość wynosi max. 25 cm, służą do tego zarysowane linie w górnej części elementu. Operacji można dokonać za pomocą wyrzynarki lub piły ręcznej. Należy przy tym pamiętać o oczyszczeniu powstałych zadziorów. Należy o tym pamiętać, że obcięcia można tylko dokonywać tylko ostatniego elementu, zmiana wysokości podane powyżej wartości wymaga dobrania innych elementów studni (pierścienie lub stożki). 4. PRZYKRYCIA STUDNI Dla studni DN 500 lub DN 625 usunąć pierścień zabezpieczający na czas transportu (punkt 3.5). Pokrywy ROMOLD wykonane z tworzywa PE - czarna oraz PE - żółta (montażowa): po wykonaniu dopasowania wysokości studni, a przed obsypaniem górnego elementu studni należy nałożyć pokrywę ROMOLD z PE. Wysokość zabudowy pokrywy ROMOLD to ok. 3 cm, wysokość ta powinna zostać uwzględniona przy doborze wysokości elementów studni. Włazy systemowe ROMOLD klasa A 15 i B 125 (rama włazu jest nakładana na rant ostatniego elementu): po wykonaniu dopasowania wysokości studni, a przed obsypaniem górnego elementu studni należy nałożyć właz klasy A lub B ba ostatni element studni. Wysokość zabudowy włazu ROMOLD to ok. 4 cm, wysokość ta powinna zostać uwzględniona przy doborze wysokości elementów studni. Właz systemowy ROMOLD do montażu bezpośrednio w podbudowie drogi klasy D 400: Takie rozwiązanie włazu przenosi obciążenia komunikacyjne warstwy podbudowy drogi i tym samym powstałe siły nie działają bezpośrednio na studnie, dlatego należy koniecznie upewnić się, że po założeniu pokrywy nie ma bezpośredniego kontaktu obciążenia pomiędzy pokrywą a studnią PE. Połączenie studni i włazu oraz ich zabezpieczenie przed przesunięciem zapewnione jest przez zachodzenie na siebie obydwu elementów składowych o długości około 3 cm. Wysokość pokrywy ROMOLD kl. D 400 wynosi około 13 cm i należy ją uwzględnić przy regulacji wysokości studni. Betonowy pierścień odciążający ROMOLD do montażu standardowych włazów kanalizacyjnych Betonowy pierścień odciążający ROMOLD przenosi obciążenia ruchu komunikacyjnego do nośnej warstwy drogi i utrzymuje je z dala od studni PE. Należy koniecznie zwracać uwagę, aby nie doszło do bezpośredniego kontaktu między betonowym pierścieniem i studnią PE, tzn. pierścień nie może wspierać się na elemencie tworzywowym studni. Element tworzywowy musi zachodzić w pierścień betonowy bez jakiegokolwiek kontaktu. Powierzchnia pokrywania się obu płaszczyzn to ok. 5 cm. Powstałą przestrzeń pomiędzy elementem z tworzywa można wypełnić uszczelką systemową DS. lub zamówić pierścień betonowy z zatopioną uszczelką (BARD 66 VS). W przypadku zabudowy dobierając elementy z tworzywa należy uwzględnić wysokość pierścienia i włazu - ok. 24 cm. 5. ODPOWIEDZIALNOŚĆ ZA WADY Odpowiedzialność za wady produktu jest wyłączona, jeśli którykolwiek z powyższych punktów nie jest spełniony w trakcie montażu, oraz nie są dotrzymane warunki posadowienia studni zgodnie z instrukcję montażu. Chyba, że nabywca wykaże, że wada nie wynika z powyższego. Dotyczy to także parametrów montażu, gdy nie są spełnione warunki instrukcji w późniejszym czasie. Parametry techniczne (np. stopień zagęszczenia gruntu) instalacji muszą być trwałe, gwarantowane (bez względu na okres i warunki techniczne eksploatacji). 61

63 SCHEMAT ZABUDOWY STUDNIA ROMOLD PE DN 500 DO DN 800 A B C PE-Schacht, Betonauflagering mit BEGU Abdeckung Studnia PE DN 625 z pierścieniem betonowym i włazem żeliwno - betonowym Właz żeliwo-beton kl. D AR-V 625 (w razie potrzeby) PE-Schacht, Betonauflagering mit BEGU Abdeckung Betonowy pierścień odciążający BARD 66 VS (D) Płaskie BEGU Abdeckung podłoże pod D pierścień 400 odciążający (tłuczeń, piasek lub chudy beton). Moduł wtórnego obciążenia AR-V gruntu 625 min. (bei 100 Bedarf) MN/m2 Betonauflagering (A) Połączenie BARD elementów 66 VS za (D) pomocą uszczelki DN 625 ES 63 ebenes Auflager für Betonauflagering (Feinsplitt, Sand od. Mörtel) EV2-Modul: mind. 100 MN/m2 (A) Elementverbindung Elementdichtung DN 625 ES 63 Materiał do obsypki: Niespoisty materiał o ziarnach okrągłych do 32 min. 35cm mm lub łamanych do 16 mm szerokość min. 40 cm; w wodach gruntowych (przy WG min. 50cm) min. 50 cm; nakładany i zagęszczany Verfüllmaterial: warstwami co nicht max. bindiges, 30 cm weit do stopnia zagęszczenia gestuftes Material, Dpr 97% min. 35cm Rundkorn bis 32mm Kantkorn bis 16mm Verfüllbreite: mind. Staranne 35cm podbicie (bei GW min. 50cm) bei GW mind. 50cm gruntem obszaru lageweise Einbringen podstawy und i rury Verdichten Verdichtung: DPr 97% A A DN 625 DN 625 (b) (b) Regulacja (a) Uszczelka (c) Kürzmaße (a) Pierścień - zabezpieczenie na czas transportu Dichtung (c) Transportsicherungsring entfernen Uszczelka w komplecie Boden Podstawa Ring Pierścień Abdeckung Właz Głębokość Einbautiefe (a) Górna cześć studni do skrócenia (w razie potrzeby) (b) Odległość miedzy górną krawędzią elementu z tworzywa a dolną płaszczyzną włazu lub (a) Konushals pierścienia kürzen ARV ok. 5 cm (bei Bedarf) (c) Uszczelka między pierścieniem odciążającym studni a (b) elementem Abstand OK tworzywowym (opcjonalnie) gekürzter Konushals bis UK AR-V bzw. Abdeckung ca. 5cm (c) Konusdichtung (optional) integriert in Betonauflagering A B C sorgfältiges Unterstopfen des Schachtbodens und der Rohrleitung Podsypka - warstwa piaskowa lub żwirowa min. 10 cm zgodnie z PN-EN 1610 Dichtung eingelegt Ewentualnie podłączenie rury odpowiedniej średnicy za pomocą uszczelki systemowej IS D PE-Schacht, Bettung (Sauberkeitsschicht) ROMOLD Systemabdeckung Kl. B 125 nach EN 1610 (mind. 10cm) Studnia PE DN 625 z włazem systemowym ROMOLD w klasie B 125 Detail A A ggf. Aufbohren mit erf. Durchmesser Einlegen der Dichtung IS xxx 4cm D PE-Schacht, ROMOLD Systemabdeckung Kl. B 125 Szczegół A4cm Kürzmaß 30cm A ROMOLD Abdeckung Klasse B Nettobauhöhe 4cm (ab 4cm PE-Oberkante) Transportsicherungsring entfernen (bei ungekürztem Schachtring) E 4cm Regulacja 30cm DN 625 Właz systemowy ROMOLD wysokość zabudowy netto 4 cm od górnej krawędzi studni. Zabezpieczający pierścień transportowy musi zostać uprzednio usunięty E DN ROMOLD GmbH Wiedergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen Maßstab M 1:20 Projekt: Standard Datum: xx.xx.13

64 SCHEMAT ZABUDOWY STUDNIA ROMOLD PE DN 800 DO DN 1250 PE-Schacht, Betonauflagering mit BEGU Abdeckung Studnia PE DN 1000 z pierścieniem betonowym i włazem żeliwno - betonowym Właz żeliwo-beton kl. D wodoszczelny AR-V 625 (w razie potrzeby) Betonowy pierścień odciążający (BARD 66 VSD) Płaskie podłoże pod pierścieńodciążający (tłuczeń, piasek lub chudy beton). Moduł wtórnego obciążenia gruntu min. 100 MN/m2 (A) Połączenie elementów za pomocą uszczelki DN ES 100 Materiał do obsypki: Niespoisty materiał o ziarnach okrągłych do 32 mm lub łamanych do 16 mm szerokość min. 40 cm; w wodach gruntowych min. 50 cm; nakładany i zagęszczany warstwami co max. 30 cm do stopnia zagęszczenia Dpr 97% min. 40cm A (przy WG min. 50cm) króciec spawany DN 625 (b) DN 1000 Regulacja (a) Uszczelka (c) podłączenie z uszczelką IS xx Podstawa (F xxx) Stożek Właz UE /xx S Pierścień (E xxx) Głębokość (a) Regulacja stożka (w razie potrzeby) (b) Odległość miedzy górną krawędzią elementu z tworzywa a dolną płaszczyzną włazu lub pierścienia ARV ok. 5 cm (c) Zintegrowana uszczelka między pierścieniem odciążającym studni a elementem tworzywowym Staranne podłączenie rur Podsypka - warstwa piaskowa lub żwirowa min. 10 cm zgodnie z PN-EN 1610 Studnia PE DN 1000/1250 z betonową płytą oraz włazem żeliwno - betonowym Typowy właz klasa B lub D, w tym przypadku z pierścieniem dystansowym AR-V 625 x 60 Systemowa płyta betonowa ROMOLD Przestrzeń oddzielająca element betonowy od studni 4 5 Uszczelka systemowa elementu ES Zastabilizowane i płaskie podłoże stanowiące wsparcie konstrukcji (np.: chudy beton) 6 Materiał obsypkowy - zagęszczony DN wysokość netto płyty betonowej H=40 Stutzen in der Ansicht gedreht! Für Stutzenposition ist ausschließlich die Draufsicht maßgebend! DN

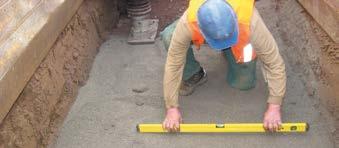

65 INSTRUKCJA MONTAŻU STUDNIA ROMOLD I PP DN 600 Kod QR: szybki odnośnik do instrukcji montażu 1. TRANSPORT I MAGAZYNOWANIE Przechowywanie studni odbywa się w projekcji stojącej na płaskim podłożu. Przy dłuższym magazynowaniu studni na składowisku otwartym należy je zabezpieczyć przed bezpośrednim oddziaływaniem promieniowania słonecznego. Uszczelki miedzyelementowe winny być zabezpieczone przed mrozem oraz bezpośrednim odziaływanie promieniowania słonecznego. 2. WSKAZÓWKI OGÓLNE Minimalna wymagana warstwa podsypki pod dnem podstawy studni musi wynosić 10 cm. Wartości dolnej warstwy podsypki definiuje norma PN-EN 1610 w punkcie 7.2. Sposoby wykonania podłoża w tym przypadku podłoża typ 1. Powierzchnia dla podparcia dna podstawy powinna być nośna i całkowicie płaska. Powierzchnia podparcia podstawy studni musi być wykonana zgodnie ze specyfikacjami projektowymi (różnica między dolnym rantem podstawy a dnem kanału wynosi 5cm). Studnie ROMOLD z PP są dostarczane jako gotowe elementy do zamontowania. Koniecznie należy sprawdzić kompletność dostawy. Wszystkie elementy należy sprawdzić przed montażem pod kątem ewentualnych uszkodzeń lub zanieczyszczeń. Uszkodzone elementy muszą zostać wymienione a zabrudzenia usunięte. Nie wolno montować uszkodzonych elementów! 3. MONTAŻ I ZABUDOWA STUDNI Należy zagwarantować w sposób trwały wszystkie kolejne parametry zabudowy. Dla przykładu: zapobieganie wypłukiwania drobnych frakcji gruntu osłabiających zagęszczenie wokół studni poprzez zastosowanie odpowiednich środków zapobiegawczych takich jak: użycie geowłókniny, nieprzepuszczalnych barier iłowych lub temu podobnych. 3.2 PODSTAWA STUDNI PODŁĄCZENIE RUR Podstawę należy umieścić na uprzednio przygotowanym podłożu i ułożyć odpowiednio do kierunku rur. 3.1 PODŁOŻE (WARSTWA NOŚNA): 64 Ustawienie podstawy i kierunki przepływu i dopływu muszą zostać sprawdzone. Wszystkie połączenia rur są przygotowane jako kielichy nastawne. Wszystkie gniazda połączeniowe są przeznaczone do bezpośredniego podłączenia końców bosych rur z tworzywa zgodnych z PN-EN 1401 oraz 1852 lub innymi rurami z tworzyw z zachowaniem wymiarów w/w rur. W przypadku zastosowania rur posiadających inne wymiary zewnętrzne (rury z tworzyw lub innych materiałów) konieczne jest zastosowanie adapterów, złączek przejściowych lub manszet. Wskazówka: przy zastosowaniu innych rur lub też adapterów innych niż standardowe można się spodziewać

66 efektu uskoku między powierzchnią rury a kinety studni. Należy sprawdzić prawidłowość osadzenia uszczelek i ich stan. W przypadku potrzeby usunąć ewentualne zanieczyszczenia. Wewnętrzną część kielicha jak i koniec bosy rury przyłączeniowej posmarować odpowiednią warstwą środka ślizgowego a następnie wsunąć koniec rury do oporu. Na wszystkich króćcach kielichowych pozioma regulacja kąta wynosi ± 7,5, natomiast zmienne nachylenie do max. 13%. Przy jednoczesnej zmianie ułożenia rury w kierunku poziomym i pionowym podane wartości podlegają znacznej redukcji. Nie jest konieczne zastosowanie żadnych dodatkowych złączek lub kielichów nastawnych do połączenia podstawy studni PP z rurami. Jednakowoż przy użyciu jakichkolwiek kształtek należy dokładnie sprawdzić ułożenie uszczelki w studni oraz głębokość wsunięcia kształtki. 3.3 POŁĄCZENIE PODSTAWY Z RURĄ WZNOSZĄCĄ Materiał zasypowy do wypełnienia wykopu wokół studni powinien być niespoisty (niewiążący lub luźno wiążący) dający się zagęścić o średnicy cząstek dla materiałów okrągłych (np. żwir) nie większych niż 32 mm, natomiast w przypadku materiałów łamanych (mielonych) nie większych niż 16 mm. W przypadku materiału zasypowego należy przestrzegać zaleceń zawartych w PN-EN 160 punkt 5.3. Zaleca się zastosowanie materiału zasypowego z grup G1 oraz G2 zgodnego z wytycznymi ATV 127 sekcja ZASYPYWANIE I ZAGĘSZCZANIE Minimalna szerokość obsypki na całym obwodzie wokół studni musi odpowiadać zaleceniom PN-EN tabela 1 i wynosić min. 40 cm na całym obwodzie. W przypadku instalacji studni w wodzie gruntowej należy z uwagi na zabezpieczenia przed siłami wyporu zwiększyć szerokość obsypki do 50 cm. Należy szczególnie uważać w obszarze połączenia rury ze studnią i upewnić się, że jest prawidłowo wypełniony. Należy ostrożnie nałożyć materiał wypełniający warstwami o grubości cm i zagęścić przy użyciu średniej wielkości stopy wibracyjnej (około 50 kg). Ilość cykli zagęszczania każdej warstwy uzależniona jest ściśle od rodzaju materiału zasypowego, wysokości warstwy oraz rodzaju użytego sprzętu. Szczegółowe wytyczne w tym zakresie znajdują się w ENV 1046 w tabeli 6 lub wytycznych DWA-A 139 tabela 2. Prace budowlane powinny być prowadzone w ten sposób, aby zagęszczenie wykonane wokół studni wykazywało stopnień zagęszczenia nie mniejszy niż D pr = 97%. W podbudowie drogi powierzchnia podparcia pierścienia odciążającego dla zabudowy włazu klasy D 400 musi być stabilna i moduł wtórnego obciążenia gruntu powinien mieć wartość min. 100 MN/m2 (zobacz schemat zabudowy strona 67). 3.6 REGULACJA WYSOKOŚCI STUDNI Wykonanie prawidłowego połączenia elementów studni wymaga odpowiedniego założenie uszczelki systemowej ES 60 INC, którą należy umieścić w szczelnie między karbami rury (zgodnie z widocznym szkicem) sprawdzając prawidłowość jej osadzenia. W przypadku zabrudzenia uszczelkę należy oczyścić i posmarować odpowiednią warstwą środka ślizgowego. Powierzchnia w podstawie studni służąca do wsunięcia rury powinna zostać oczyszczona oraz posmarowana środkiem ślizgowym. Rura powinna zostać wsunięta do gniazda w podstawie studni pionowo, aby uniknąć ewentualnego zakleszczenia uszczelki. Elementy muszą zostać połączone ze sobą do oporu przy użyciu stosunkowo niewielkiej siły Dopasowanie wysokości studni dokonywane jest poprzez docięcie rury wznoszącej na dowolny wymiar, pamiętając o ty, że w przypadku zastosowania opcjonalnej uszczelki DS (między studnią, a rurą) cięcie musi odbyć się na środku karbu. Operacji można dokonać za pomocą wyrzynarki lub piły ręcznej. Odległość między górą karbów rury wznoszącej wynosi ok. 66 mm. Po docięciu należy rurę czyścić z powstałych zadziorów. 3.7 INSTALACJA PRZYŁĄCZA DO PIERŚCIENIA STUDNI Zewnątrz Wewnątrz 3.4 MATERIAŁ DO WYKONANIA OBSYPKI Za pomocą systemowych uszczelek ISBR jest możliwość wykonania przyłącza do trzonu studni (rura wznosząca DN 600) w średnicach DN 160 oraz DN 200 (dotyczy rur gładkich z tworzyw sztucznych). 65

67 Trzon studni należy nawiercić z użyciem ręcznej wiertarki oraz wiertła systemowego na żądaną średnicę wkładki - uszczelki, pamiętając, że otwór powinien być wykonany prostopadle do płaszczyzny nawiercanego elementu oraz, że nie wolno wykonywać otworów w miejscu łączenia podstawy studni z rurą wznoszącą. Przed założeniem uszczelki należy oczyścić otwór z pozostałości po wierceniu i bez użycia środka włożyć uszczelkę do środka wykonanego otworu tak aby kołnierz wkładki opierał się o żebra studni. Następnie nasmarowany środkiem ślizgowym bosy koniec rury należy wsunąć do środka uszczelki na wymaganą głębokość. 4. ZABUDOWA WŁAZU 4.1 BETONOWY PIERŚCIEŃ ODCIĄŻAJĄCY Z WŁAZEM STANDARDOWYM 3 cm W razie potrzeby można do karbu rury wznoszącej nałożyć uszczelkę systemową DS potem posmarować środkiem ślizgowym i nałożyć pierścień betonowym celem jego zabezpieczenia przez przesunięciem. Pierścień należy założyć centrycznie bez naruszania podłoża. Do momentu zakończenia montażu włazu zaleca się nakrycie pierścienia płytą stalową. Całkowita wysokość konstrukcji pierścienia betonowego z włazem klasy D wynosi ok. 30 cm od dolej krawędzi rury wznoszącej (nie uwzględniając zastosowania pierścienia wyrównawczego ARV). Jej dokładna wysokość zależy w głównej mierze o wysokości zastosowanej ramy włazu kl. D. 4.2 FILTR ANTYODOROWY Jeżeli jest problem z odorem, zainstaluj filtr ROMOLD z węglem aktywnym. Montaż filtra w ramie włazu pod pokrywą. Betonowy pierścień odciążający ROMOLD przenosi obciążenia bezpośrednio na podbudowę drogi. Należy zwrócić uwagę, że zastosowanie takiego rozwiązania prowadzi do tego, że nie następuję żadne bezpośrednie działanie sił między pierścieniem betonowym a elementem tworzywowym studni zgodnie z załączonym schematem strona 67, dlatego odległość pomiędzy górna krawędzią elementu obciążanego siłami oraz górną krawędzią studni musi być większa niż 3 cm. Ważne jest aby powierzchnia bezpośrednio pod pierścieniem odciążającym wykazywała moduł EV2 na poziomie nie niższym niż 100 MN/m 2. Powierzchnia pod pierścień betonowy powinna być płaska wolna od obciążeń punktowych wykonana ze żwiru, piasku lub chudego betonu. 5. ODPOWIEDZIALNOŚĆ ZA WADY Odpowiedzialność za wady produktu jest wyłączona, jeśli którykolwiek z powyższych punktów nie jest spełniony w trakcie montażu, oraz nie są dotrzymane warunki posadowienia studni zgodnie z instrukcję montażu. Chyba, że nabywca wykaże, że wada nie wynika z powyższego. Dotyczy to także parametrów montażu, gdy nie są spełnione warunki ( zgodnie z instrukcją) w późniejszym czasie. Parametry techniczne (np. stopień zagęszczenia gruntu) instalacji muszą być trwałe,gwarantowane (bez względu na okres i warunki techniczne eksploatacji). 66
