Studnie kanalizacyjne rozwiązania i problemy (zarys problemu)

Transkrypt

1 Studnie kanalizacyjne rozwiązania i problemy (zarys problemu)

2 Studnie rewizyjne węzłowe i przelotowe węzłowa? przelotowa przelotowa węzłowa zasady stosowania kanalizacyjnych studzienek rewizyjnych: 1 - studzienka pełnowymiarowa (min. fi 1000 mm), 2 studzienka małośrednicowa Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012; Obecnie prawnie dowolność wyboru rozwiązań. Studzienki małośrednicowe mniejsze niż DN 400 są nieodpowiednie.w praktyce nie mniej niż DN 600 (dostępność dla kamer inspekcyjnych i narzędzi czyszczących np.: promień gięcia węża)

3 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012; Wymagania stawiane studzienkom zawierają normy: PN B 10729: Kanalizacja. Studzienki rewizyjne, norma PN EN 476: 2012: Wymagania ogólne dotyczące elementów stosowanych w systemach kanalizacji deszczowej i sanitarnej, PN-EN 1917: 2004, Studzienki włazowe i nie włazowe z betonu niezbrojonego, betonu zbrojonego włóknem stalowym i żelbetowe, PN-EN :2016, Systemy przewodów rurowych z tworzyw sztucznych do podziemnej bezciśnieniowej kanalizacji deszczowej i sanitarnej -- Nieplastyfikowany poli(chlorek winylu) (PVC-U), polipropylen (PP) i polietylen (PE) -- Część 2: Specyfikacje studzienek włazowych i niewłazowych

4 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

5 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

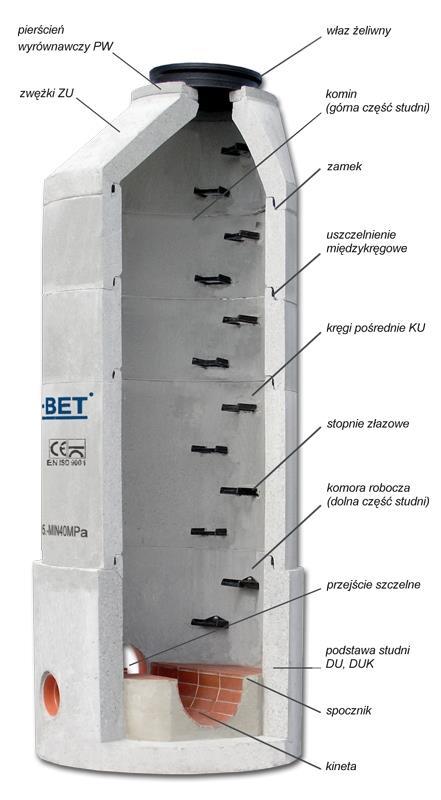

6 właz żeliwny z pokrywą (deklem) płyta pod właz (płyta odciążająca i pierścień odciążający) komin złazowy komora robocza Minimalna wysokość komory roboczej w studzience wynosi 2m. Dopuszcza się wysokość 1,8m, gdy wymaga tego głębokość kanału lub ukształtowanie terenu. Komora powinna mieć spocznik nachylony w kierunku kinety ze spadkiem rzędu 5%. dno studni - kineta stopnie złazowe (co ok.. 30 cm w pionie)

7

8 Przyłącze kaskadowe Kaskady kanałowe należy wykonywać dla studzienek włazowych w przypadku, gdy różnica wysokości pomiędzy rzędna przyłącza a rzędna kinety w studzience przekracza 0,5m. Kaskadę można wykonywać: - wewnątrz studzienki, jeśli średnica wewnętrzna studzienki jest 1200mm - na zewnątrz studzienki dla studzienek 1000mm. Kaskada wewnątrz studzienki powinna być zamocowana do ściany studni i zakończona na spoczniku kolanem. Kaskada na zewnątrz studzienki powinna być sprowadzona do dna studzienki. W studzienkach betonowych należy w tym celu usunąć część spocznika i uformować nowa kinetę. W studzienkach tworzywowych przelotowych kaskadę sprowadza się do dna kinety (rys. poniżej), w przyłączeniowych kaskadę należy wykonać w najbliższym dna dostępnym elemencie nadbudowy w taki sposób aby nie uszkodzić konstrukcji uszczelnienia studni.

9 Przykład niepoprawnej koncepcji rozwiązania studni betonowej (nieprawidłowa lokalizacja pierścienia odciążającego) Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

10 szklanka Studzienki betonowe i żelbetowe produkowane są w oparciu o normę PN EN 1917

11 płytkie studnie i głębokie płyta pokrywowa płyta pod właz Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

12

13 króciec (sztucer) przyłączeniowy a) przyłączenie rurociągu za pośrednictwem uszczelki, b) przyłączenie za pośrednictwem złącza typu REKA Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

14 Połączenie kręgów betonowych na zaprawę cementową jako wciąż popularne rozwiązanie w warunkach krajowych Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

15 zastosowanie zabezpieczeń dodatkowych pozwalające ograniczyć konsekwencje przyjęcia niedoskonałego rozwiązania Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

16 nakładanie na uszczelkę jest błędem środek smarny ulega starciu Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

17 sznur bitumiczny i bentonitowy

18

19 Wbetonowane uszczelki

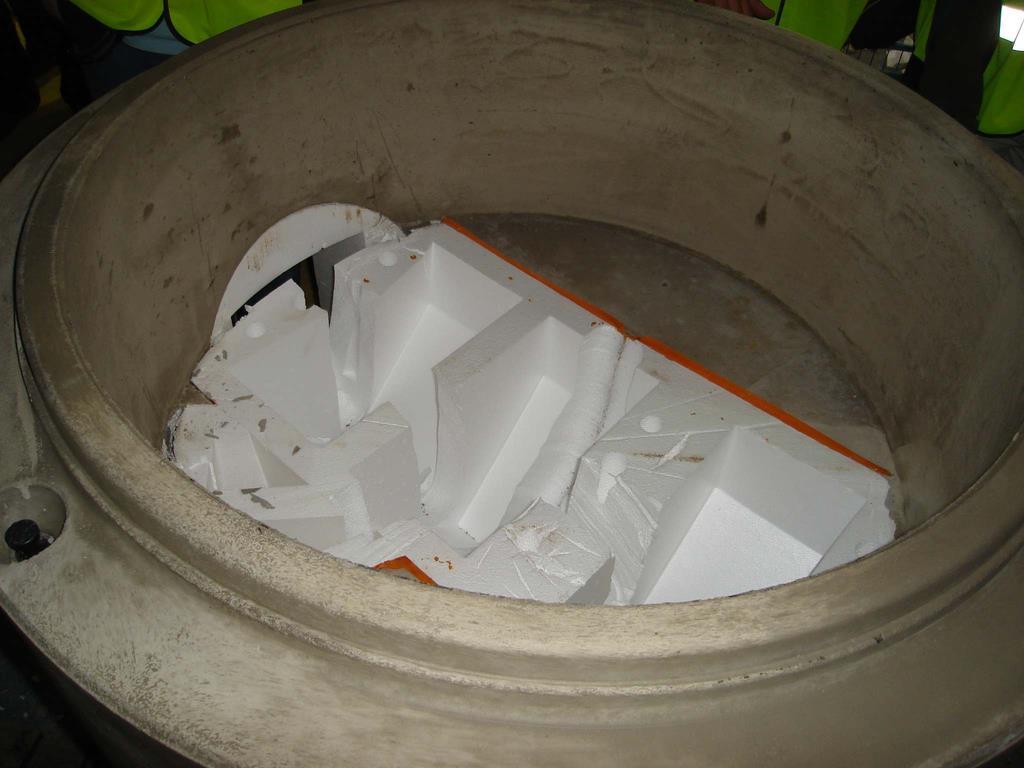

20

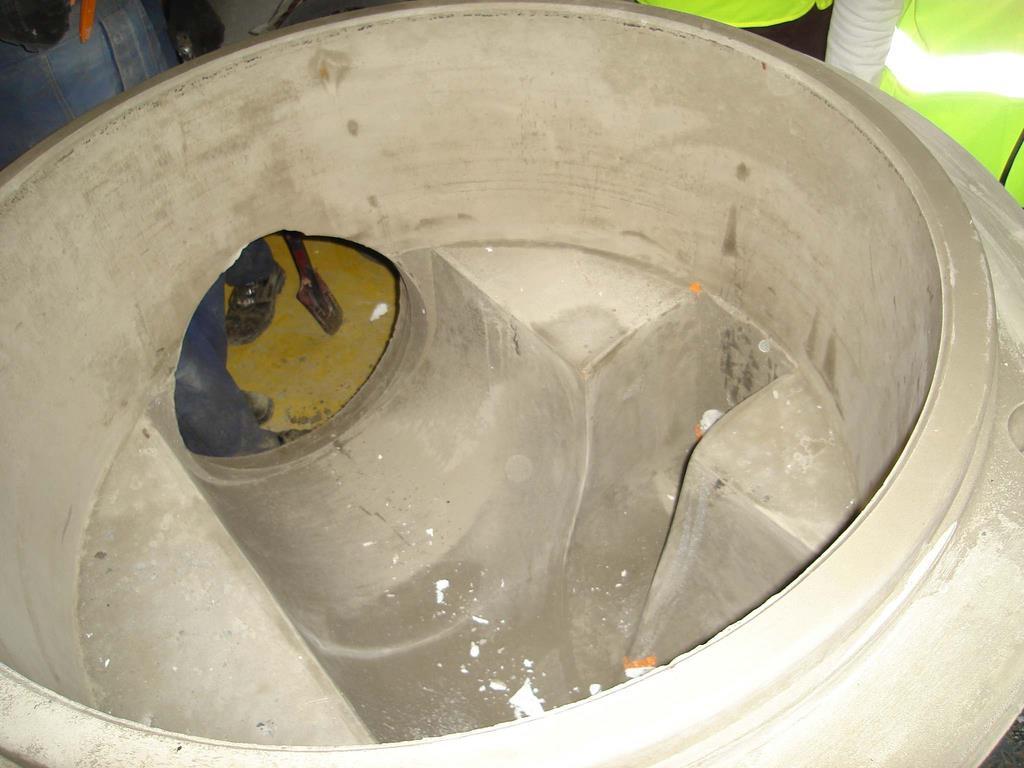

21

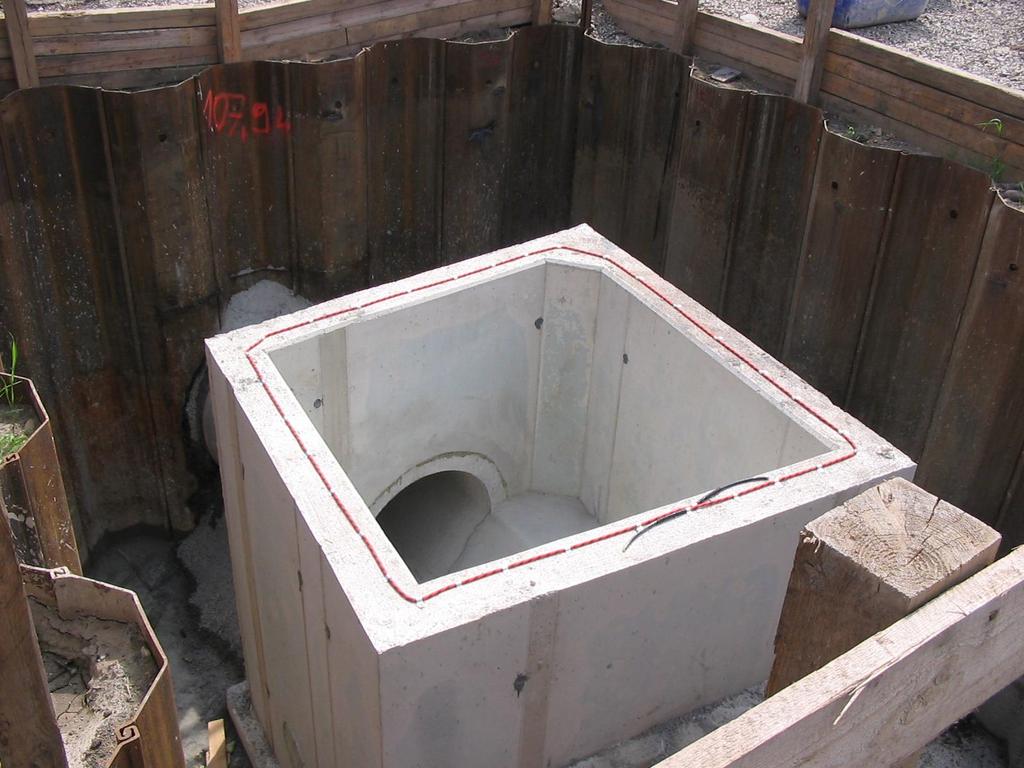

22 Fot B.Przybyła, W-2, Politechnika Wrocławska

23 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

24

25 Sztucery przyłączeniowe

26 a) prawidłowo wypełniona komora betonem, b) częściowy brak wypełnienia pozostawiona pusta przestrzeń Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

27 Elementy obciążające obiekt kubaturowy posadowiony w nawodnionym podłożu gruntowym Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

28 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

29

30 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

31

32 Studzienki tworzywowe produkowane są w oparciu o normę PN EN 13598

33

34 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

35 Płyta odciążająca (pierścień odciążający) Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

36 Powiązanie nawierzchni z płytą górną i deformacja studzienki Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

37 Dodatkowe obciążenie wynikające z występowania przewarstwień materiału pęczniejącego w podłożu pod wpływem wilgoci (grunty ilaste często spotykane w Polsce) Warunki zrównoważone obciążenia i ich brak na obwodzie rury Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

38 Kanalizacja praca zbiorowa pod redakcją Z.Suligowskiego, Wydawnictwo Seidel Przywecki, 2012;

39

40

41

42

43

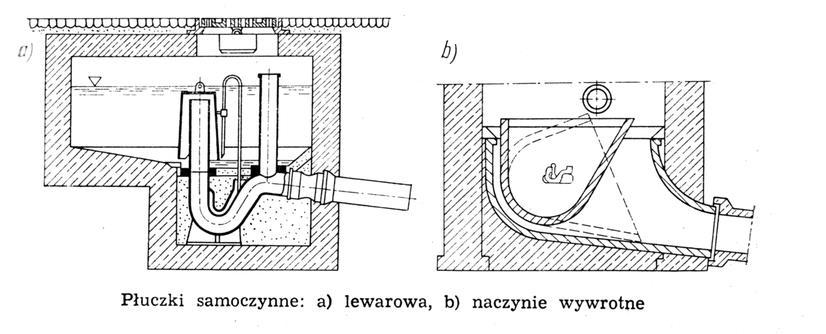

44

45

46

47 Pląsowski Z., Roman M., Konstrukcje budowlane w stacjach uzdatniania wody, Arkady, Warszawa 1979

48

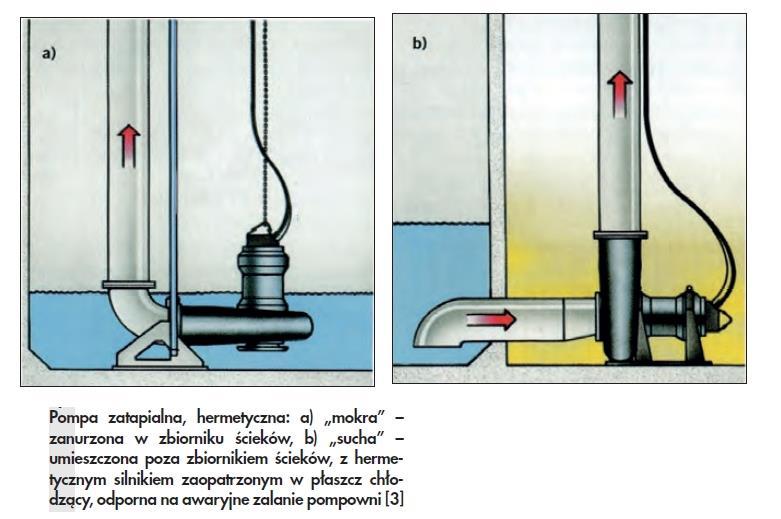

49

50

51

52 Heidrich Z., Wodociągi, WSiP, Warszawa 1999,
