1 hidden perfection

2 ZASTOSOWANIE System M jest doskonałym rozwiązaniem do drzwi otwieranych w jedną jak i w dwie strony. SPIS TREŚCI FRITSJURGENS System M Ostateczna głądkość Zaprojektowany by wytrzymać próbę czasu. Systemy FritsJurgens Ukryta perfekcja System M Komponenty DOKUMENTACJA TECHNICZNA Rysunki techniczne Rysunki frezowania Wybór modelu Wymiary wokół drzwi Obciążenie podłogi Obciązenia poprzeczne THE PERFECT HINGE FOR THE PERFECT DOOR IS NOW EVEN MORE PERFECT Ustawienie górnego zawiasu Ustawianie Systemu M 10 PRZEGLĄD SYSTEMÓW Wybierz system zawiasów pivot, który spełnia Twoje potrzeby. Zobacz kompletną linię produktów na stronach GDZIE KUPIĆ Wyłączny dystrybutor w Polsce - M&T POLSKA

3 JESZCZE BARDZIEJ PERFEKCYJNY Cenisz sobie design i estetykę. Doceniasz piękno, które przewyższa obecne trendy. Dążysz do doskonałości. Nie tylko szukasz idealnych drzwi - drzwi obrotowych ale również doskonałego ruchu: oferując ostateczną gładkość. Bez wysiłku, przez dotyk palcem: pojedynczy płynny ruch. Doskonale wyważony FritsJurgens System M oferuje wszystko to i wiele więcej

4 OSTATECZNA GŁADKOŚĆ Całkowicie nowa budowa zawiasu daje nowy wymiar drzwiom pivotowym FritsJurgens tworząc niezrównane doświadczenie, całkowitą kontrolę nad płynnością. Otwarcie jest tak lekkie jak piórko, a zamykanie miękkie jak szept. To dzięki naszemu opatentowanemu systemowi składającemu się z dwóch najwyższej jakości przepustnic

5 ZAPROJEKTOWANY BY WYTRZYMAĆ PRÓBĘ CZASU System M nakłada ogromną ilość siły na niewielką przestrzeń. Aby wykorzystać tę moc, opracowaliśmy obudowę z jednego kawałka aluminium. Ułożyliśmy tam wałki rozrządu z hartowanej stali, aby zapewnić najwyższą wytrzymałość. Oznacza to, że system zawiasów jest bardzo sztywny i praktycznie niezniszczalny: nasze rygorystyczne testy wykazały, że nawet po 1 milionie cykli (około 136 lat codziennego użytkowania) System M zachowuje się bez zarzutu. Jest to system zaprojektowany z myślą o wieku: niewidoczny, stylowy i bezobsługowy

6 SYSTEM ONE RUCH POZYCJONOWANIE FRITSJURGENS Obrót 360 º Brak samozamykania i pozycji zatrzymania SYSTEMY SYSTEM 3 Obrót 360 º Pozycje zatrzymania w punkcie 0 º, 90 º, 180 º,270º Samoczynne otwieranie - drzwi automatycznie przesuwają się z każdego kąta 45 º w obu kierunkach do następnej pozycji Samozamykanie - drzwi zatrzymają się w pozycji zatrzymania po kilku ruchach Pozycje zatrzymania w punkcie 0 º, 90 º, -90º Samozamykanie -od -125 º i 125 º - Po otwarciu drzwi płynnie powracają do pozycji 0 º. Drzwi można ręcznie ustawić w pozycji 90 º lub -90 º. Regulowane tłumienie zamykania Regulacja hydrauliczna

7 FRITSJURGENS SYSTEM UKRYTA PERFEKCJA BRAK WIDOCZNYCH ELEMENTÓW Zawiasy pivotowe w pełni zintegrowane w górnej i dolnej części drzwi; brak elementów konstrukcyjnych montowanych w podłodze lub suficie. 1 1 POZYCJE ZATRZYMANIA 0º, 90º AND -90º NOŚNOŚĆ -DO 500 kg Nasze systemy mogą obsługiwać najcięższe drzwi dzięki solidnym łożyskom i zastosowaniu wysokiej jakości materiałów takich jak hartowana stal nierdzewna i anodyzowane aluminium The door can be placed in a hold position of 90º or -90º. Thanks to the self-closing function the door will return to the 0 position. SAMOZAMYKANIE OD -125º AND +125º. MINIMALNA GRUBOŚĆ DRZWI - 40 mm BEZOBSŁUGOWY szybki i prosty montaż Po otwarciu drzwi powoli wraca do pozycji 0 o, chyba że zostanie ustawiona na pozycję zatrzymania przy 90 o lub -90 o. ADJUSTABLE CLOSING DAMPING DLA NOWYCH I ISTNIEJĄCYCH INWESTYCJI Tłumienie zamykania można regulować bezstopniowo Śruby w płytce podłogowej instalujemy na głębokość 8 mm, tym samym System M może być stosowany w miejscach z ogrzewaniem podłogowym. ŁATWA REGULACJA Innowacyjny projekt naszych zawiasów to brak szwów zamykających oraz możliwość łatwej regulacji, w czasi e gdy drzwi są już zamontowane. DOSTĘPNY DO WSZYSTKICH RODZAJÓW DRZWI Idealny do drzwi drewnianych, szklanych w ramie stalowej, oraz masywnych drzwi wejściowych. Do wewnętrznych i zewnętrznych drzwi, zarówno do pomieszczeń mieszkalnych jak i komercyjnych REGULACJA HYDRAULICZNA Po otwarciu drzwi prędkość zmniejsza się od 70 o aby zapobiec uderzeniu przeszkodach na 90 o Bez SAMOOTWARCIA I SAMOZAMYKANIA w tym rejonie System M nie posiada funkcji samozamykania samootwarcia

8 1 KOMPONENTY BRAK ELEMENTÓW KONSTRUKCYJNYCH W PODŁODZE I SUFICIE 2 PŁYTKA PODŁOGOWA 1 3 Zawias dolny System M i płytka podłogowa są zupełnie nowe i zaprojektowane od podstaw. System można połączyć z istniejącymi górnymi zawiasami FritsJurgens. System do drzwi uchylnych FritsJurgens jest wyjątkowy w podłodze i na suficie nie ma żadnych elementów konstrukcyjnych.zawiasy pivotowe są w pełni zintegrowane z górną i dolną częścią drzwi, tak że tylko małe płytki podłogowe i sufitowe muszą zostać zainstalowane. Jest to praktycznie niewidoczny system. 2 ZAWIAS PIVOT GÓRNY 4 PŁYTKA PODŁOGOWA

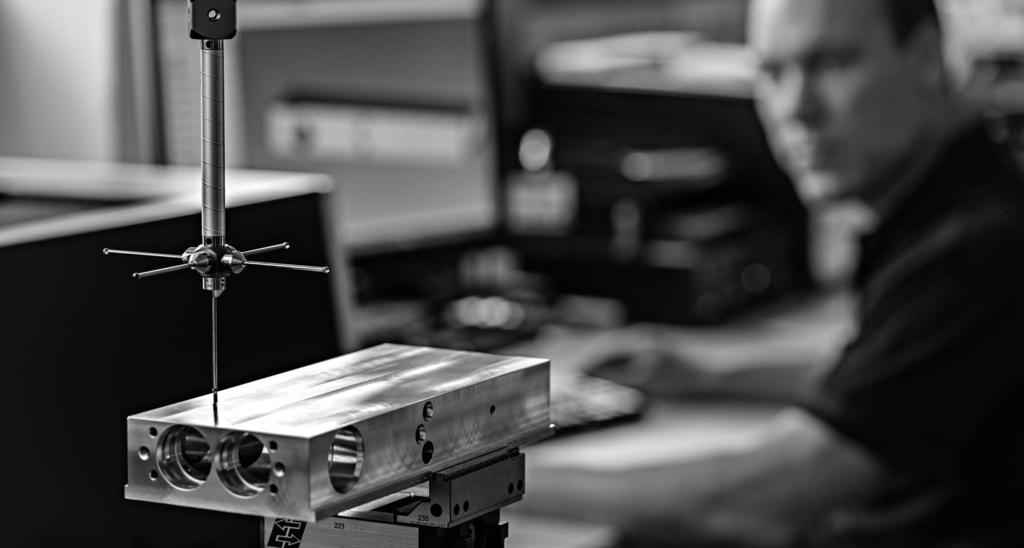

9 System M jest poddany rygorystycznym testom w celu osiągnięcia maksymalnej jakości. DOKUMENTACJA TECHNICZNA 16 17

10 RYSUNKI TECHNICZNE PŁYTKA PODŁOGOWA Ø PŁYTKA PODŁOGOWA ZAWIAS PIVOT GÓRNY Wszystkie wymiary w mm 18 Wszystkie wymiary w mm 19

11 RYSUNKI FREZOWANIA door ZAWIAS PIVOT GÓRNY Ø8 Ø8 91mm 91mm Ø8 door door 18, ,1 295,2 91mm 91mm 42 Ø8 Ø Ø8 door door 32,4 door R9.2 R9.2 R5 R , ,1 295,2 Wszystkie wymiary w mm 20 Wszystkie wymiary w mm 21

12 WYBÓR MODELU Aby zapewnić pożądany ruch drzwi, System M jest dostępny w wielu wariantach w zależności od wagi i szerokości drzwi. Jeśli potrzebujesz systemu do drzwi uchylnych o innych wymiarach, skontaktuj się z nami. Firma FritsJurgens dysponuje placówką testową na miejscu, która pozwala nam ustalić, czy nasze systemy są odpowiednie dla danej sytuacji. B C BA A KG C M32 SERIES PRZYKLAD Specyfikacja drzwi: szerokość drzwi 1600 mm. Wysokość drzwi 3200 mm Waga 165 kg. Oś obrotu 91 mm od końca drzwi Określ A - odległość od końca drzwi do osi obrotu (C: 1600 mm - B: 91 mm) mm Określ szerokość drzwi C 1600 mm Wskaż wagę w tabeli KG kg Na przecięciu KG z AiC wskazany zostanie model ! M32C SCCM32CM32C SCCM32CSCCM32C M32C SCCM32CSCCM32C SCC M32C M32C SCCM32CSCCM32C SCC M32C SCC M32C M32C SCCM32BSCCM32C SCC M32C SCC M32C SCC M32C M32C SCBM32BSCCM32B SCC M32C SCC M32C SCC M32C SCC M32C M32C SCBM32BSCBM32B SCC M32B SCC M32C SCC M32C SCC M32C M32C SCC M32C SCBM32BSCBM32B SCB M32B SCC M32B SCC M32C SCC M32C M32C SCC M32C SCC M32C SCBM32ASCBM32B SCB M32B SCB M32B SCC M32B SCC M32C M32C SCC M32C SCC M32C SCC M32C Krok 1: A - Odległość od końca drzwi do osi obrotu Krok 2: Określ C - całkowitą szerokość drzwi Krok 3: Określ KG - wagę drzwi Krok 4: Określ, który system jest odpowiedni do drzwi min 91 mm min 91 mm KG SCAM32ASCBM32A SCB M32B C SCB M32B SCB M32B SCC M32B M32C SCC M32C SCC M32C SCC M32C SCC M32C SCAM32ASCAM32A SCB M32A SCB M32B SCB M32B SCB M32B M32B SCC M32C SCC M32C SCC M32C SCC M32CSCCM32C SCAM32ASCAM32A SCA M32A SCB M32A SCB M32B SCB M32B M32B SCB M32B SCC M32C SCC M32C SCC M32CSCCM32CSCCM32C A (mm) SCA SCA SCA SCA SCB SCB SCB SCB SCC SCC SCC SCC SCC min A max B (mm) C min max

13 WYMIARY WOKÓŁ DRZWI ZAWIAS PIVOT GÓRNY System M ma być praktycznie niewidoczny. Poza tym nie ma żadnych przerw między drzwiami i ścianą. Minimalne wymiary instalacji wynoszą 4 mm na górze (sufit) i 11 mm na dole (podłoga). Minimalne wymiary pionowe instalacji zależą od grubości (A) i szerokości drzwi względem położenia zawiasu (B i C). Ważne: minimalna odległość od osi obrou zawiasu do boku drzwi (C) wynosi 91 mm. OBLICZANIE LUKI w all B A D C E w all PRZYKŁAD A Grubość drzwi 40 B Odległość od osi obrotu do końca drzwi 1500 C Odległość od osi obrotu do początku drzwi 91 D * Minimalna szczelina między drzwiami a ścianą 4.2 E * Minimalna szczelina między drzwiami a ścianą 2.1 DRZWI SUFIT min. max C A B A DRZWI min. 91 PODŁOGA D * * E * Nie ma potrzeby dodawania dodatkowego miejsca na instalację. Wynik dla D i E zawiera tolerancję 2 mm. Wszystkie wymiary w mm 24 Wszystkie wymiary w mm 25

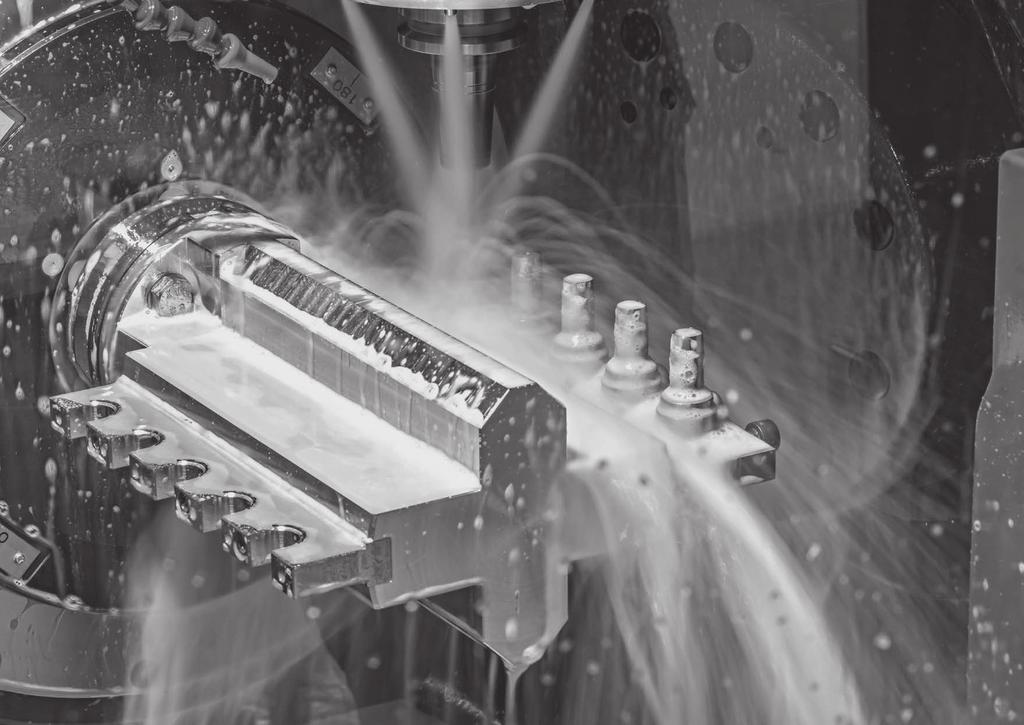

14 OBCIĄŻENIE PODŁOGI Drzwi obrotowe FritsJurgens stojące na płycie podłogowej o wymiarach 40 x 80 mm dają na nią obciążenie (Fw) 1,80 N / mm2, przy drzwiach o wadze 500 kg. Jako odniesienie: kobieta około 70 kg stojąca na wysokich obcasach, wytwarza nacisk (Fw) 6,87 N / mm2. Do stosowania na twojej podłodze, my zalecamy odniesienie się do specyfikacji jej producenta. obszar obszar 100mm 2 70 kg 2717mm kg waga waga 70 kg = 687 N 500 kg = 4905 N obciążenie obciążenie 6.87 N/mm N/mm N/mm N/mm Component production

15 Zastosowanie robotów przemysłowych zapewnia lepszą wydajność, jakość i niezawodność OBCIĄŻENIA POPRZECZNE N 409 N 545 N 681 N 818 N 954 N 1090 N N 394 N 526 N 657 N 788 N 920 N 1051 N N 381 N 507 N 634 N 761 N 888 N 1015 N N 368 N 491 N 613 N 736 N 858 N 981 N F_rad N = 1 kg 29 B szerokość F_rad wysokość wysokość w mm wysokość (mm) B=91mm N 697 N 1003 N 1310 N 1616 N 1923 N 2229 N N 663 N 955 N 1247 N 1539 N 1831 N 2123 N N 633 N 912 N 1191 N 1469 N 1748 N 2027 N N 606 N 872 N 1139 N 1405 N 1672 N 1939 N N 580 N 836 N 1091 N 1347 N 1602 N 1858 N N 557 N 803 N 1048 N 1293 N 1538 N 1784 N N 536 N 772 N 1007 N 1243 N 1479 N 1715 N N 516 N 743 N 970 N 1197 N 1424 N 1651 N N 498 N 717 N 936 N 1154 N 1373 N 1592 N N 480 N 692 N 903 N 1115 N 1326 N 1538 N N 464 N 669 N 873 N 1078 N 1282 N 1486 N B=1/5 waga drzwi: 500 kg szerokość w mm szerokości drzwi waga drzwi: 500 kg szerokość w mm N 552 N 736 N 920 N 1104 N 1288 N 1472 N N 526 N 701 N 876 N 1051 N 1226 N 1401 N N 502 N 669 N 836 N 1003 N 1171 N 1338 N N 480 N 640 N 800 N 960 N 1120 N 1280 N N 460 N 613 N 766 N 920 N 1030 N 1226 N N 442 N 589 N 736 N 883 N 1030 N 1177 N N 425 N 566 N 708 N 849 N 990 N 1132 N

16 USTAWIENIE GÓRNEGO ZAWIASU REGULOWANIE LUKI I POZYCJI DRZWI Górny zawias można regulować za pomocą klucza imbusowego 5mm -przesunięcie pinu górne łoże. 5mm 5mm MONTAŻ GÓRNEGO ZAWIASU SUFIT ceiling SUFIT ceiling Górny zawias można regulować za pomocą klucza imbusowego 5mm - wysuwanie pinu dolne łoże. W prawo prawej: montaż. W lewo: demontaż. Ważne: aby upewnić się, że drzwi zostały prawidłowo zamontowane, wymagane jest minimum 16 obrotów o 360o. MIN. 16x360 DRZWI DRZWI 30 31

17 USTAWIENIE USTAWIENIE SZYBKOŚCI ZAMYKANIA Prędkość zamykania można regulować za pomocą dołączonego klucza. W prawo: więcej tłumienia zamykającego. W lewo: mniej tłumienia zamykania USTAWIENIE POZYCJI DRZWI Zdejmij nasadkę z płyty podłogowej i wyreguluj kąt drzwi przy użyciu klucza imbusowego 3 mm. Ważne: wszystkie 4 śruby należy pozluźnić przed ustawieniem promienia. Nie zapomnij dokręcić ich ponownie po regulacji. 2,5 wall wall 2,

18 FRITSJURGENS PRZEGLĄD SYSTEMÓW FRITSJURGENS SYSTEMY BRAK ELEMENTÓW KONSTRUKCYJNYCH W PODŁODZE I W SUFICIE SZYBKI I PROSTY MONTAŻ BEZOBSŁUGOWY DO NOWYCH I ISTNIEJĄCYCH MIEJSC ŁATWA REGULACJA SYSTEM ONE SYSTEM 3 FritsJurgens oferuje systemy do wielu zastosowań. W zależności od potrzeb możesz wybrać systemy do drzwi obrotowych, które są montowane równolegle lub prostopadle do ściany, drzwi o obrocie o o 180 i 360, miękkim zamknięciu - soft closing, w drzwiach z pozycjami lub bez pozycji otwarcia i wielu innych. Skontaktuj się z nami, jeśli potrzebujesz pomocy w wyborze właściwego systemu do drzwi pivotowych. FRITSJURGENS OBSZARY ZASTOSOWAŃ Drzwi drewniane, stalowe i aluminiowe Masywne, składane drzwi niestandardowe Drzwi ramowe z drewna i stali Drzwi pojedyncze i podwójne Drzwi wewnętrzne i zewnętrzne Komercyjne i mieszkalne Obrót Trzyma pozycje o co 90 o Trzymaj pozycje 90 o i -90 o Samootwierające Samozamykające Regulowane tłumienie zamykania (miękkie-zamknięcie) Regulowana tylna hydraulika Nadaje się do drzwii jednoskrzydłowych Nadaje się do drzwi dwuskrzydłowych Minimalna liczba badanych ruchów Minimalna grubość drzwi 360 o lub 90 o (z ościeżnicą) 360º 180 o lub 90 o (z ościeżnicą) mm 40mm 40mm Nośność (do) 500 kg 500 kg 500 kg Maksymalna waga gwarantowana siła zamykania NA 200 kg 300 kg ( zgodnie z tabelą wyboru modelu) 34 35

19 WYŁĄCZNY DYSTRYBUTOR FRITSJURGENS W POL M&T POLSKA ul. ZGODA POZNAŃ info@klamki-mt.pl tel FRITSJURGENS INTERNATIONAL info@fritsjurgens.com M (EN) Tłumaczenie : M&T POLSKA Ten katalog i produkty mogą być okresowo aktualizowane.wzory i znaki zastrzeżone. Wszelkie prawa FritsJurgens.
