1 Systemy zbioru jaj wszechstronne, wydajne i delikatne

2 Systemy zbioru jaj inwestycja, która się opłaca! W obecnym czasie wybór odpowiedniego systemu zbioru jaj jest rzeczą niezmiernie ważną w produkcji jaj konsumpcyjnych i wylęgowych, zarówno w instalacjach do chowu w małych grupach jak i w chowie podłogowym, głównie ze względu na: 4 oszczędność czasu i kosztów pracy; 4 produkcję jaj wysokiej jakości, tj. czystych i bez pęknięć pajęczynowych; 4 bardzo dokładne zliczanie wszyst kich jaj zniesionych na danym piętrze w rzędzie instalacji lub budynku. Firma Big Dutchman doskonale spełnia wysokie wymagania w zakresie efekt ywnego transportu jaj, oferując systemy o następujących cechach: 4 delikatny transport jaj; 4 bardzo duża niezawodność; 4 prostota działania. W zależności od wielkości fermy, aranżacji kurnika i indywidualnych wymagań producentów, Big Dutchman oferuje różne systemy zbioru jaj, takie jak elewatory, windy, proste i nieli niowe przenośniki poprzeczne, wielopiętrowy przenośnik jaj (system Multitier) oraz stoły z napędami i do ręcznego zbioru jaj. Przed instalacją systemu zbioru jaj należy wziąć pod uwagę następujące czynniki: 4 ukształtowanie terenu na fermie i wzajemne położenie kurników; 4 skorelowanie wydajności systemu zbioru jaj z wydajnością maszyny do ich sortowania lub pakowania; 4 zamiar zbierania jaj od poszczególnych stad lub równocześnie z całej fermy. Nasi eksperci udzielą Państwu porad jak znaleźć najlepsze rozwiązanie dla Państwa kurnika lub fermy. Systemy zbioru jaj dla instalacji do chowu w małych grupach Elewator ST Optymalny do krótkiej instalacji, niezawodny transport jaj W przypadku elewatora ST (standard), jaja przenoszone są na łańcuch elewatora według stałego schematu. W ten sposób jaja nie docierają na już zajęte poziomy elewatora. Jeśli w budynku znajdują się ptaki w różnym wieku, dzięki zastosowaniu elewatora ST możliwe jest ustawienie zbioru według rzędów lub stada. Aby dostosować wydajność transportu optymalnie do nieśności kur, zaleca się, aby taśmy wzdłużnego zbioru jaj i łańcuchy elewatora były napędzane oddzielnie. W przypadku elewatora ST jaja transpor towane są poprzez koła dozujące na łańcuch elewatora. Łańcuch transportuje jaja najpierw na dół. W dolnej siatce przesuwnej odbywa się następnie zwrot. Na żądanej wysokości jaja przekazy wane są następnie na przenośnik poprzeczny. Przekazanie jaj odbywa się opcjonalnie na dowolnej wysokości preferowana to 2,10 m (Q210). Zagwarantowana jest w ten sposób wysokość przejścia 1,95 m. Przy zastosowaniu stołu do ręcznego zbioru jaj wysokość przekazania znajduje się na poziomie 80 cm (Q80). 4 wydajność zbioru > jeden elewator może zebrać do jaj na godzinę; 4 swobodny dostęp do wszystkich rzędów instalacji > nie ma utrudnień z powodu przenośnika poprzecznego; 4 małe zapotrzebowanie na miejsce w obszarze końcowym; 4 nadaje się do wszystkich typów instalacji. Zaawansowana technologia i niezawodność Przekazanie jaj na przenośnik poprze c zny z kołem palcowym (opcja) > zapobiega zderzaniu się jaj wychodzą cych z elewatora z jajami, które już znajdują się na przenośniku poprzecznym. Opatentowane koło dozujące z dwóch komponentów wykonane z twardego plastiku, obłożonego na krawędziach miękką i elastyczną okładziną z polipropylenu > zdecydowana redukcja jaj z pęknięciami pajęczynowymi. Delikatne i elastyczne poprzeczki, osad zone na łańcuchu napędowym elewatora, wyposażone są dodatkowo w plastikowe barierki > delikatne przeniesienie jaj z koła dozującego > delikatny odbiór jaj, bez stłuczek

3 EggCellent Wysoka wydajność zbioru jaj, niewielki nakład pracy Elewator EggCellent firmy Big Dutchman cechuje przede wszystkim bardzo duża wydajność zbioru jaj i niewielki nakład pracy przy jego regulacji. Jednocześnie zadbano o bezpieczny transport jaj. Oznacza to, że jaja transportowane są z taśmy wzdłużnej najpierw na przenośnik prętowy i stamtąd bez dodatkowych urządzeń dozujących przekazywane są na całą szerokość taśmy transportowej elewatora. Dla uzyskania optymalnej wydajności transportu do nieśności kur, taśmy do zbioru jaj oraz łańcuchy elewatora powinny być napędzane oddzielnie. Jaja z każdego piętra przekazywane są na osobny przenośnik prętowy a stamtąd na taśmę elewatora. Odrzutnik zapewnia optymalny rozdział jaj na taśmie elewatora. Bezpieczny transport jaj z taśmy elewatora (zgłoszonej do patentu) na przenośnik poprzeczny. 4 wysoka wydajność zbioru > jeden elewator może zebrać do jaj na godzinę; 4 jednoczesny zbiór z maksymalnie do 8 pięter; 4 nie ma konieczności zastoso wania urządzeń dozujących > mini malny koszty obsługi; 4 przenośnik prętowy z funkcją czyszczenia > jaja w błonach i inne zanieczyszczenia nie dostają się na taśmę elewatora; 4 swobodny dostęp do wszystkich rzędów instalacji > nie ma utrudnień z powodu przenośnika poprzecznego; 4 odpowiedni do każdego typu instalacji; 4 prosty montaż i regulacja.

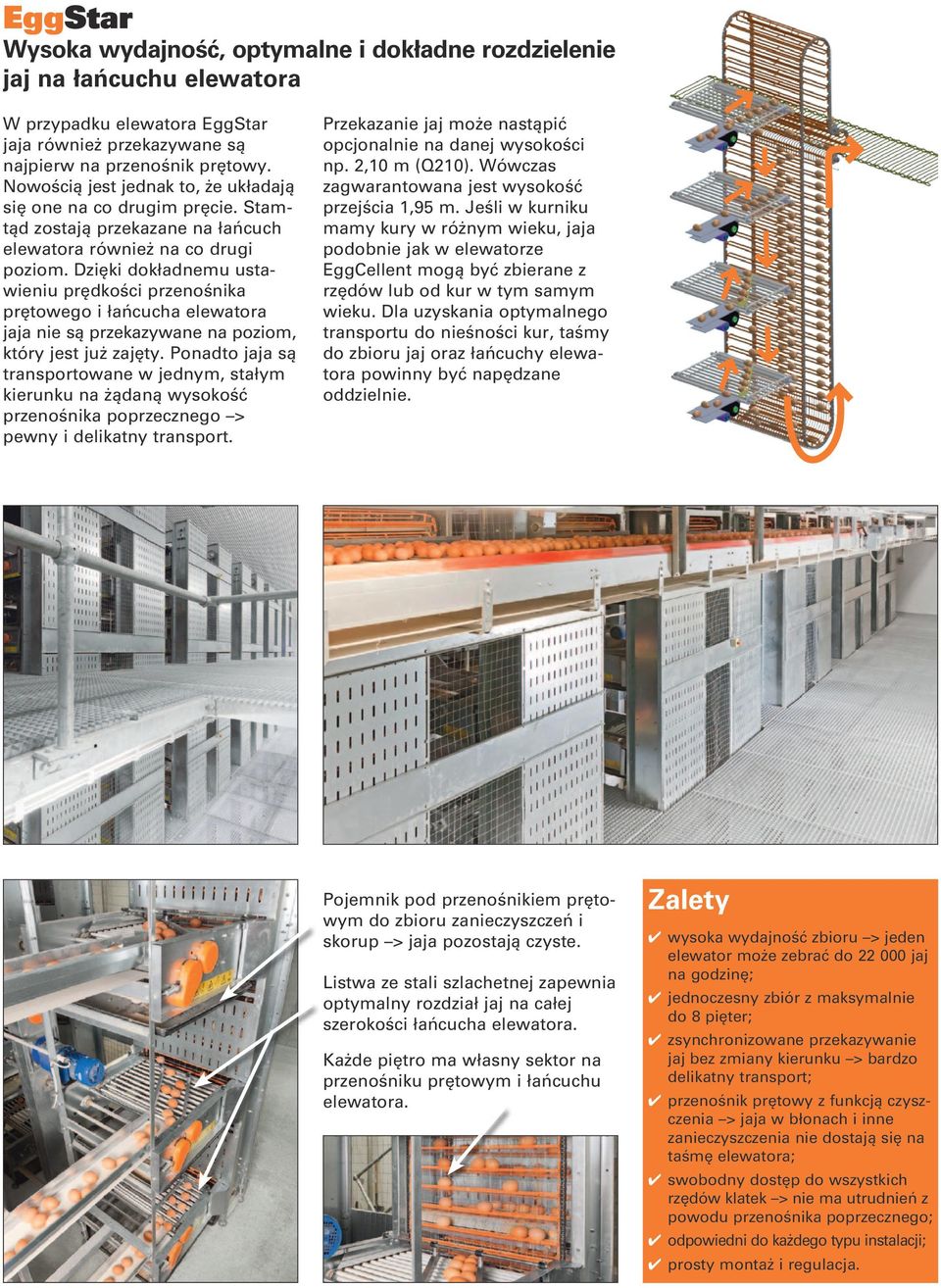

4 EggStar Wysoka wydajność, optymalne i dokładne rozdzielenie jaj na łańcuchu elewatora W przypadku elewatora EggStar jaja również przekazywane są najpierw na przenośnik prętowy. Nowością jest jednak to, że układają się one na co drugim pręcie. Stamtąd zostają przekazane na łańcuch elewatora również na co drugi poziom. Dzięki dokładnemu ustawieniu prędkości przenośnika prętowego i łańcucha elewatora jaja nie są przekazywane na poziom, który jest już zajęty. Ponadto jaja są transportowane w jednym, stałym kierunku na żądaną wysokość przenośnika poprzecznego > pewny i delikatny transport. Przekazanie jaj może nastąpić opcjonalnie na danej wysokości np. 2,10 m (Q210). Wówczas zagwarantowana jest wysokość przejścia 1,95 m. Jeśli w kurniku mamy kury w różnym wieku, jaja podobnie jak w elewatorze EggCellent mogą być zbierane z rzędów lub od kur w tym samym wieku. Dla uzyskania optymalnego transportu do nieśności kur, taśmy do zbioru jaj oraz łańcuchy elewatora powinny być napędzane oddzielnie. Pojemnik pod przenośnikiem prętowym do zbioru zanieczyszczeń i skorup > jaja pozostają czyste. Listwa ze stali szlachetnej zapewnia optymalny rozdział jaj na całej szerokości łańcucha elewatora. Każde piętro ma własny sektor na przenośniku prętowym i łańcuchu elewatora. 4 wysoka wydajność zbioru > jeden elewator może zebrać do jaj na godzinę; 4 jednoczesny zbiór z maksymalnie do 8 pięter; 4 zsynchronizowane przekazywanie jaj bez zmiany kierunku > bardzo delikatny transport; 4 przenośnik prętowy z funkcją czyszczenia > jaja w błonach i inne zanieczyszczenia nie dostają się na taśmę elewatora; 4 swobodny dostęp do wszystkich rzędów klatek > nie ma utrudnień z powodu przenośnika poprzecznego; 4 odpowiedni do każdego typu instalacji; 4 prosty montaż i regulacja.

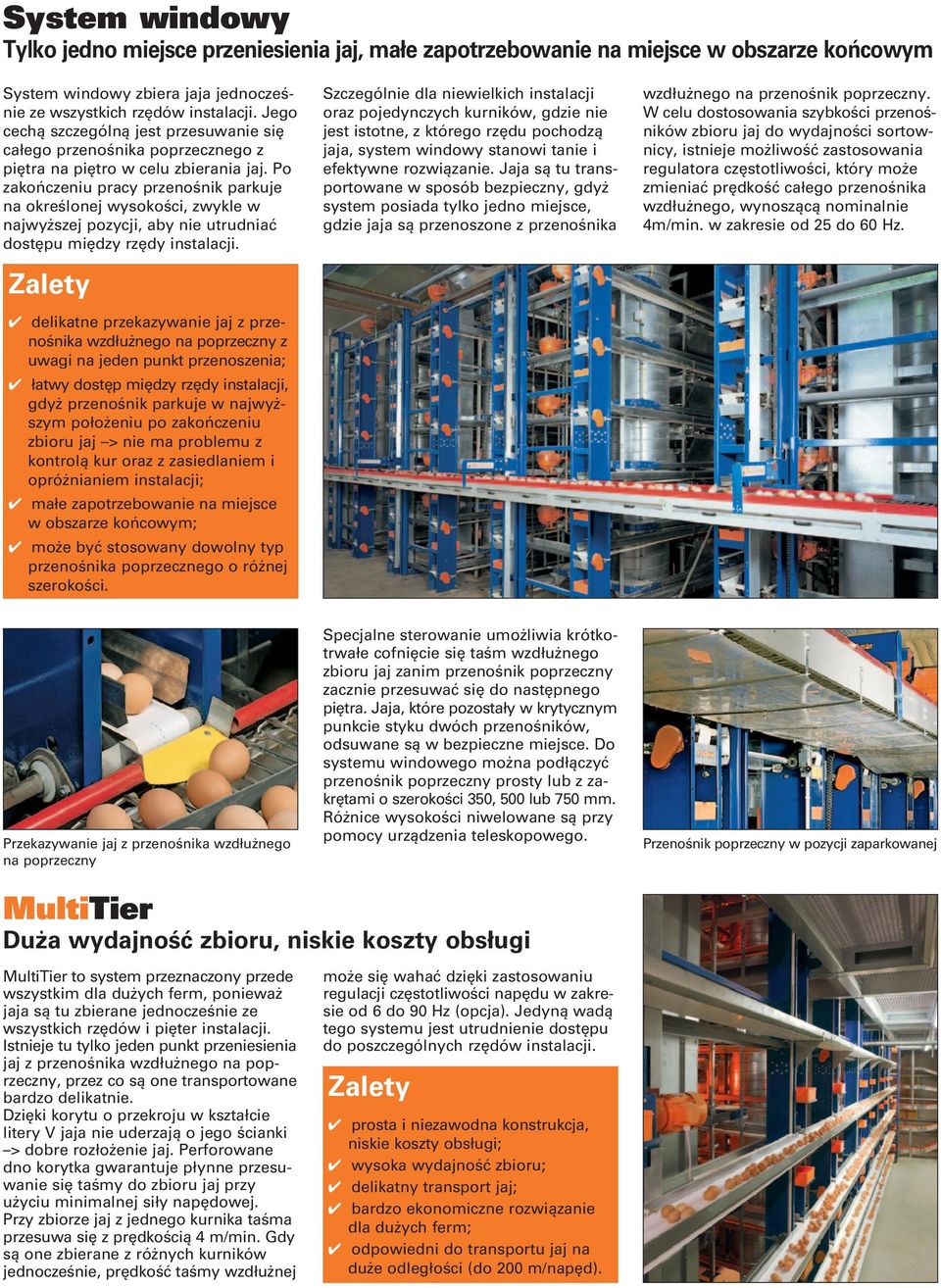

5 System windowy Tylko jedno miejsce przeniesienia jaj, małe zapotrzebowanie na miejsce w obszarze końcowym System windowy zbiera jaja jednocześnie ze wszystkich rzędów instalacji. Jego cechą szczególną jest przesuwanie się całego przenośnika poprzecznego z piętra na piętro w celu zbierania jaj. Po zakończeniu pracy przenośnik parkuje na określonej wysokości, zwykle w najwyższej pozycji, aby nie utrudniać dostępu między rzędy instalacji. 4 delikatne przekazywanie jaj z przenośnika wzdłużnego na poprzeczny z uwagi na jeden punkt przenoszenia; 4 łatwy dostęp między rzędy instala cji, gdyż przenośnik parkuje w najwyższym położeniu po zakończeniu zbioru jaj > nie ma problemu z kontrolą kur oraz z zasiedlaniem i opróżnianiem instalacji; 4 małe zapotrzebowanie na miejsce w obszarze końcowym; 4 może być stosowany dowolny typ przenośnika poprzecznego o różnej szerokości. Szczególnie dla niewielkich instalacji oraz pojedynczych kurników, gdzie nie jest istotne, z którego rzędu pochodzą jaja, system windowy stanowi tanie i efektywne rozwiązanie. Jaja są tu transportowane w sposób bezpieczny, gdyż system posiada tylko jedno miejsce, gdzie jaja są przenoszone z przenośnika wzdłużnego na przenośnik poprzeczny. W celu dostosowania szybkości przenośników zbioru jaj do wydajności sortownicy, istnieje możliwość zastosowania regulatora częstotliwości, który może zmieniać prędkość całego przenośnika wzdłużnego, wynoszącą nominalnie 4m/min. w zakresie od 25 do 60 Hz. Przekazywanie jaj z przenośnika wzdłużnego na poprzeczny Specjalne sterowanie umożliwia krótkotrwałe cofnięcie się taśm wzdłużnego zbioru jaj zanim przenośnik poprzeczny zacznie przesuwać się do następnego piętra. Jaja, które pozostały w krytycz nym punkcie styku dwóch przenośników, odsuwane są w bezpieczne miejsce. Do systemu windowego można podłączyć przenośnik poprzeczny prosty lub z zakrętami o szerokości 350, 500 lub 750 mm. Różnice wysokości niwelowane są przy pomocy urządzenia teleskopowego. Przenośnik poprzeczny w pozycji zaparkowanej MultiTier Duża wydajność zbioru, niskie koszty obsługi MultiTier to system przeznaczony przede wszystkim dla dużych ferm, ponieważ jaja są tu zbierane jednocześnie ze wszystkich rzędów i pięter instalacji. Istnieje tu tylko jeden punkt przeniesienia jaj z przenośnika wzdłużnego na poprzeczny, przez co są one transportowane bardzo delikatnie. Dzięki korytu o przekroju w kształcie litery V jaja nie uderzają o jego ścianki > dobre rozłożenie jaj. Perforowane dno korytka gwarantuje płynne przesuwanie się taśmy do zbioru jaj przy użyciu minimalnej siły napędowej. Przy zbiorze jaj z jednego kurnika taśma przesuwa się z prędkością 4 m/min. Gdy są one zbierane z różnych kurników jednocześnie, prędkość taśmy wzdłużnej może się wahać dzięki zastosowaniu regulacji częstotliwości napędu w zakresie od 6 do 90 Hz (opcja). Jedyną wadą tego systemu jest utrudnienie dostępu do poszczególnych rzędów instalacji. 4 prosta i niezawodna konstrukcja, niskie koszty obsługi; 4 wysoka wydajność zbioru; 4 delikatny transport jaj; 4 bardzo ekonomiczne rozwiązanie dla dużych ferm; 4 odpowiedni do transportu jaj na duże odległości (do 200 m/napęd).

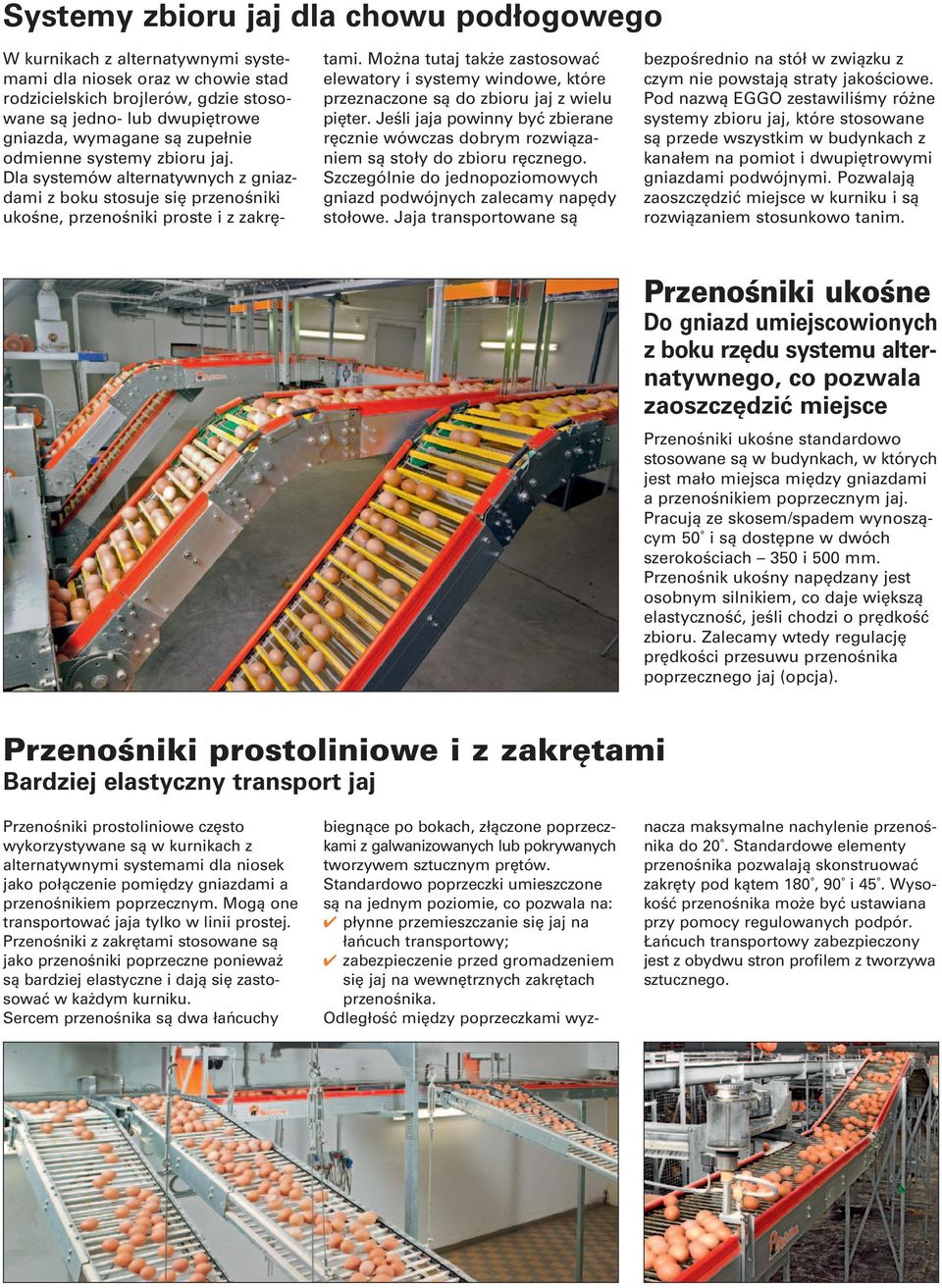

6 Systemy zbioru jaj dla chowu podłogowego W kurnikach z alternatywnymi systemami dla niosek oraz w chowie stad rodzicielskich brojlerów, gdzie stosowane są jedno- lub dwupiętrowe gniazda, wymagane są zupełnie odmienne systemy zbioru jaj. Dla systemów alternatywnych z gniazdami z boku stosuje się przenośniki ukośne, przenośniki proste i z zakrę tami. Można tutaj także zastosować elewatory i systemy windowe, które przeznaczone są do zbioru jaj z wielu pięter. Jeśli jaja powinny być zbie rane ręcznie wówczas dobrym rozwiązaniem są stoły do zbioru ręcznego. Szczególnie do jednopoziomowych gniazd podwójnych zalecamy napędy stołowe. Jaja transportowane są bezpośrednio na stół w związku z czym nie powstają straty jakościowe. Pod nazwą EGGO zestawiliśmy różne systemy zbioru jaj, które stosowane są przede wszystkim w budynkach z kanałem na pomiot i dwupiętrowymi gniazdami podwójnymi. Pozwalają zaoszczędzić miejsce w kurniku i są rozwiązaniem stosunkowo tanim. Przenośniki ukośne Do gniazd umiejscowionych z boku rzędu systemu alternatyw nego, co pozwala zaoszczędzić miejsce Przenośniki ukośne standardowo stosowane są w budynkach, w których jest mało miejsca między gniazdami a przenośnikiem poprzecznym jaj. Pra cują ze skosem/spadem wynoszącym 50 i są dostępne w dwóch szerokoś ciach 350 i 500 mm. Przenośnik ukośny napędzany jest osobnym silnikiem, co daje większą elastycz ność, jeśli chodzi o prędkość zbioru. Zalecamy wtedy regulację prędkości przesuwu przenośnika poprzecznego jaj (opcja). Przenośniki prostoliniowe i z zakrętami Bardziej elastyczny transport jaj Przenośniki prostoliniowe często wykorzysty wane są w kurnikach z alternatywnymi systemami dla niosek jako połączenie pomiędzy gniazdami a przenośnikiem poprzecznym. Mogą one transportować jaja tylko w linii prostej. Przenośniki z zakrętami stosowane są jako przenośniki poprzeczne ponieważ są bardziej elastyczne i dają się zastosować w każdym kurniku. Sercem przenośnika są dwa łańcuchy biegnące po bokach, złączone poprzeczkami z galwanizowanych lub pokrywanych tworzywem sztucznym prętów. Standardowo poprzeczki umieszczone są na jednym poziomie, co pozwala na: 4 płynne przemieszczanie się jaj na łańcuch transportowy; 4 zabezpieczenie przed gromadzeniem się jaj na wewnętrznych zakrętach przenośnika. Odległość między poprzeczkami wyznacza maksymalne nachylenie przenośnika do 20. Standardowe elementy przenośnika pozwalają skonstruować zakręty pod kątem 180, 90 i 45. Wysokość przenośnika może być ustawiana przy pomocy regulowanych podpór. Łańcuch transportowy zabezpieczony jest z obydwu stron profilem z twor zywa sztucznego.

7 Winda Tylko jedno miejsce przeniesienia jaj Winda może być stosowana do zbioru jaj z gniazd kilkupiętrowych. Zbiór jaj odbywa się jednocześnie z poszczególnych rzędów. Jego cechą szczególną jest przesuwanie się całego przenośnika z piętra na piętro. Winda należy do systemów zbioru jaj, które umożliwiają bezpieczny transport z uwagi na tylko jedno miejsce przenoszenia jaj z przenośnika na prze nośnik. Dostęp pomiędzy rzędy instalacji jest zapewniony w 100%, ponieważ po zakończeniu pracy przenośnik parkuje w najwyższej pozycji, która znajduje się na wysokości > 2 m. Dodatkową zaletą jest fakt, że zajmuje niewiele miejsca na końcu rzędu instalacji. Napęd stołowy i stół do ręcznego zbioru jaj Ręczny zbiór jaj Napędy stołowe umożliwiają jeszcze bardziej delikatny zbiór jaj, ponieważ praktycznie nie ma miejsca, gdzie jaja przenoszone są z przenośnika na przenośnik. Taśma wzdłużna do zbioru jaj biegnie ponad stołem tak, że w konsekwencji nie ma potrzeby stosowania dodatkowych napędów. Stoły do ręcznego zbioru (bez napędu) są stosowane przede wszystkim w przypadku małych instalacji lub gdy w planach jest kilka budynków. Mogą być wykorzystywane do zbioru jaj tak długo, aż nie zostaną zastąpione prze nośnikiem poprzecznym transportującym jaja do pakowni. EGGO Kompaktowe jednostki do zbioru jaj do dwupiętrowych gniazd podwójnych Napęd do przenośnika wzdłużnego (1 piętro, 500 mm) Napęd taśmy wzdłużnego zbioru jaj (2 piętra, 500 mm) Przenośnik prosty z napędem Stół do ręcznego zbioru jaj 1500x700 mm 2 przenośniki z zakrętami z oddzielnym napędem Napęd stołowy Stół do ręcznego zbioru EGGO II EGGO II opracowany został dla ręcznego zbioru jaj. Jaja zbierane są z gniazd piętrami i odkładane na stół. Jaja mogą być transportowane na lewą lub prawą stronę stołu. Wyso kość, na którą transportuje się jaja, może być ustawiana indywidual nie dla każdej ze stron. EGGO VI EGGO VI może być używany nie tylko do transportu jaj na stół do zbioru ręcznego lecz także do przyłączenia do maszyny do pakowania, ponieważ przenośniki z zakrętami o szero kości 400 mm mogą być podłączone bezpośrednio do pakowaczki.

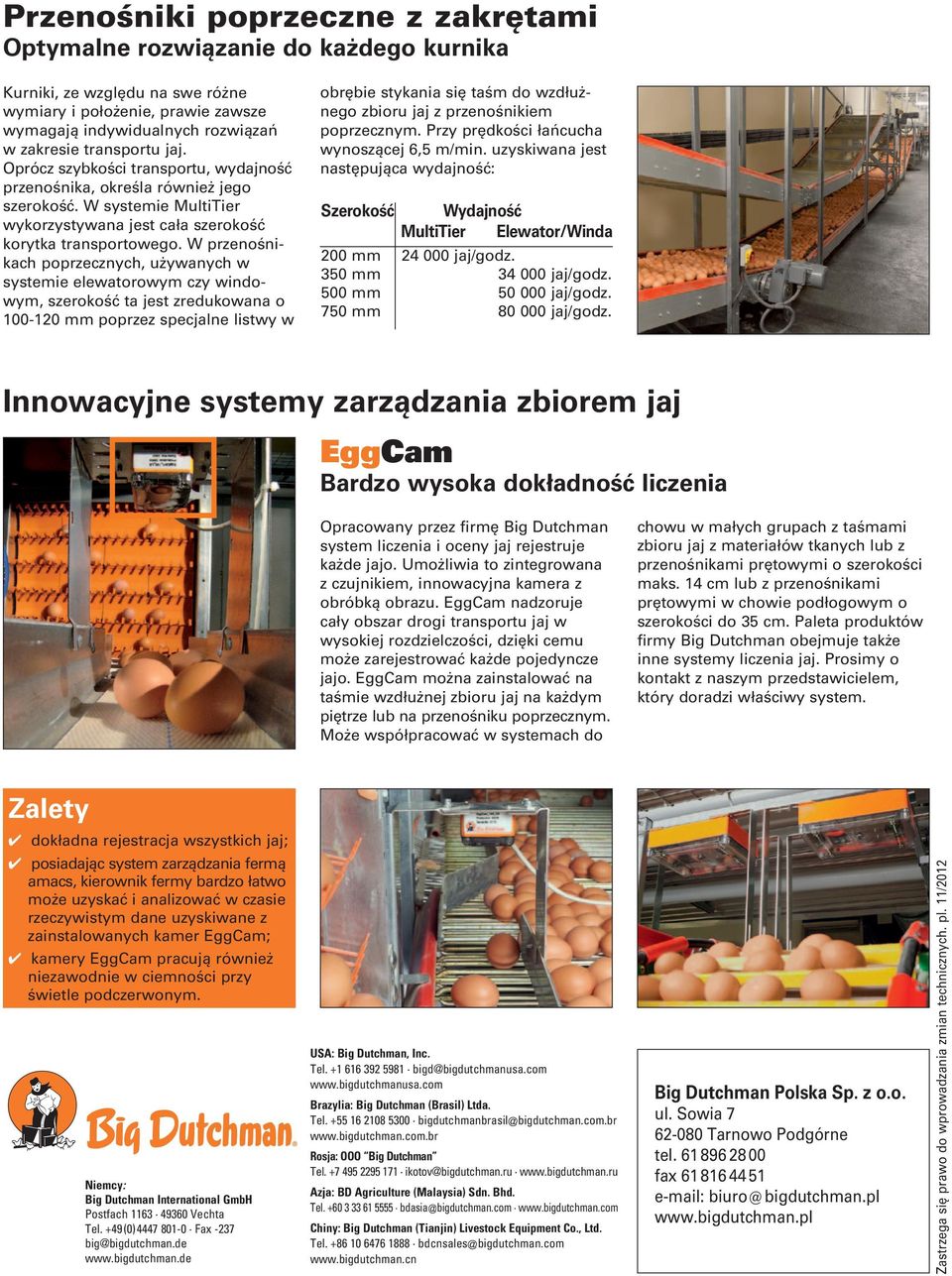

8 Przenośniki poprzeczne z zakrętami Optymalne rozwiązanie do każdego kurnika Kurniki, ze względu na swe różne wymiary i położenie, prawie zawsze wymagają indywi dualnych rozwiązań w zakresie transportu jaj. Oprócz szybkości transportu, wydajność przenośnika, określa również jego szero kość. W systemie MultiTier wykorzystywana jest cała szerokość korytka transportowego. W przenośnikach poprzecznych, używanych w systemie elewa torowym czy windowym, szerokość ta jest zredukowana o mm poprzez specjalne listwy w obrębie stykania się taśm do wzdłużnego zbioru jaj z przenośnikiem poprzecznym. Przy prędkości łańcucha wynoszącej 6,5 m/min. uzyskiwana jest następująca wydajność: Szerokość Wydajność MultiTier Elewator/Winda 200 mm jaj/godz. 350 mm jaj/godz. 500 mm jaj/godz. 750 mm jaj/godz. Innowacyjne systemy zarządzania zbiorem jaj EggCam Bardzo wysoka dokładność liczenia Opracowany przez firmę Big Dutchman system liczenia i oceny jaj rejestruje każde jajo. Umożliwia to zintegrowana z czujnikiem, innowacyjna kamera z obróbką obrazu. EggCam nadzoruje cały obszar drogi transportu jaj w wysokiej rozdzielczości, dzięki cemu może zarejestrować każde pojedyncze jajo. EggCam można zainstalować na taśmie wzdłużnej zbioru jaj na każdym piętrze lub na przenośniku poprzecz nym. Może współpracować w systemach do chowu w małych gru pach z taśmami zbioru jaj z materiałów tkanych lub z przenośnikami prętowymi o szerokości maks. 14 cm lub z prze nośnikami prętowymi w chowie podłogowym o szerokości do 35 cm. Paleta produktów firmy Big Dutchman obejmuje także inne systemy liczenia jaj. Prosimy o kontakt z naszym przed stawicielem, który doradzi właściwy system. 4 dokładna rejestracja wszystkich jaj; 4 posiadając system zarządzania fermą amacs, kierownik fermy bardzo łatwo może uzyskać i analizować w czasie rzeczywistym dane uzyskiwane z zainstalowanych kamer EggCam; 4 kamery EggCam pracują również niezawodnie w ciemności przy świetle podczerwonym. Niemcy: Big Dutchman International GmbH Postfach Vechta Tel. +49(0) Fax -237 big@bigdutchman.de USA: Big Dutchman, Inc. Tel bigd@bigdutchmanusa.com Brazylia: Big Dutchman (Brasil) Ltda. Tel bigdutchmanbrasil@bigdutchman.com.br Rosja: OOO Big Dutchman Tel ikotov@bigdutchman.ru Azja: BD Agriculture (Malaysia) Sdn. Bhd. Tel bdasia@bigdutchman.com Chiny: Big Dutchman (Tianjin) Livestock Equipment Co., Ltd. Tel bdcnsales@bigdutchman.com Big Dutchman Polska Sp. z o.o. ul. Sowia Tarnowo Podgórne tel fax biuro@ bigdutchman.pl Zastrzega się prawo do wprowadzania zmian technicznych. pl. 11/2012
