Wentylacja dachowo-tunelowa

Transkrypt

1 Wentylacja dachowo-tunelowa Inteligentny system wentylacji kurnika

2 Wentylacja dachowo-tunelowa łączy dwa różne systemy wentylac Tryb wentylacji dachowej W celu uzyskania stabilnej wentylacji podciśnieniowej wymagane jest zastosowanie odpowiednich wlotów powietrza, wentylatorów odpro wadzających powietrze, ogrzewania oraz automatycznego sterowania wraz z otwieraniem awaryjnym. 1. Doprowadzanie powietrza Zastosowanie wlotów powietrza na całej długości kurnika: 4 Uniwersalne wloty CL Flex i CL 1200, w zależności od rodzaju ściany kurnika mogą być montowane w ścianie i otwierane za pomocą windy lub jako wloty kołnierzowe; 4 Klapy doprowadzające powietrze pojedyncze (Baffle) i dzielone (Splitbaffle) z automatyczną windą. Świeże powietrze wpada do kurnika z dużą prędkością (3 do 5 m/s) nie powodując przeciągów. Pozwala to uzyskać równomierną temperaturę, jak również dobrze wentylowane powietrze na poziomie przebywania ptaków. 2. Odprowadzanie powietrza Oferowane są następujące elementy: 4 Kominy wyciągowe montowane na dachu, zapewniają bardzo dokładną, bezstopniową regulację usuwanego powietrza; 4 Wentylatory ścienne umieszczane wzdłuż jednej ze ścian bocznych kurnika. Jeśli ilość wyrzucanego powietrza z kurnika jest niewystarczająca, można dodatkowo włączyć zainstalowane w ścianie szczytowej wentylatory AirMaster z lub bez przesłony świetlnej, które można również stosować w trybie wentylacji tunelowej. 3. Ogrzewanie Aby w zimie zapewnić ptakom odpowiednią temperaturę firma Big Dutchman oferuje następujące urządzenia grzewcze: 4 nagrzewnice (JetMaster); 4 promienniki gazowe; 4 nagrzewnice skrzynkowe 4 promienniki podczerwieni

3 yjne w jedno inteligentne rozwiązanie, dzięki któremu uzyskają Pańs Wentylacja dachowo-tunelowa Polecana przez firmę Big Dutchman wentylacja dachowo tunelowa stanowi połączenie dwóch systemów wentylacyjnych, co pozwala wykorzystać zalety obu z nich: 4 przy niskich temperaturach zewnętrznych: wentylacja dachowa pozwala utrzymać równomierną temperaturę w całym kurniku; 4 w przypadku wysokich temperatur zewnętrznych, wentylacja w trybie tunelowym pozwala uzyskać wysoki efekt chłodzenia przy niskim zużyciu energii. Powyższe rozwiązanie sprawdza się najlepiej w klimacie, który charakteryzuje się dużymi wahaniami temperatur wysokie temperatury latem, niskie w zimie lub duże różnice między temperaturami w dzień i w nocy. Obydwa systemy sterowane są komputerem klimatycznym ViperTouch. Do jego zadań należy też automatyczne przełączanie z jednego systemu na drugi. W trybie wentylacji tunelowej komputery uwzględniają prędkość przepływu powietrza, a tym samym efekt chłodzenia przez ruch powietrza. Wentylacja dachowa Wentylacja tunelowa W trybie wentylacji dachowej świeże powietrze doprowadzane jest do kurnika równomiernie poprzez klapy wlotowe, umieszczone wzdłuż obu ścian bocznych, a następnie jest zasysane przez wentylatory zainstalowane w ścianach szczytowych. W trybie wentylacji tunelowej klapy wlotowe są zamknięte, a powietrze zostaje przeciągnięte z dużą prędkością wzdłuż kurnika poprzez wloty tunelowe. Dodatkowo, temperatura powietrza może być obniżana poprzez zastosowanie systemu RainMaker. Abb. 762 Abb. 762 W przypadku awarii zasilania lub usterki technicznej otwiera nie awaryjne MC 378 CT z wbudowanym bezobsługowym 24 V akumulatorem zasilającym, włączy odpowiednie silniki, które w zależności od temperatury otworzą klapy wlotów doprowadzających i odprowadzających powietrze. W bardzo długich kurnikach w trybie wentylacji tunelowej szybkość przepływu powietrza wzrosłaby do ponad 4m/s. W takim przypadku zalecamy zastosowanie tunelu podwójnego. Dzięki temu straty ciśnienia utrzymywane są na bardzo niskim poziomie.

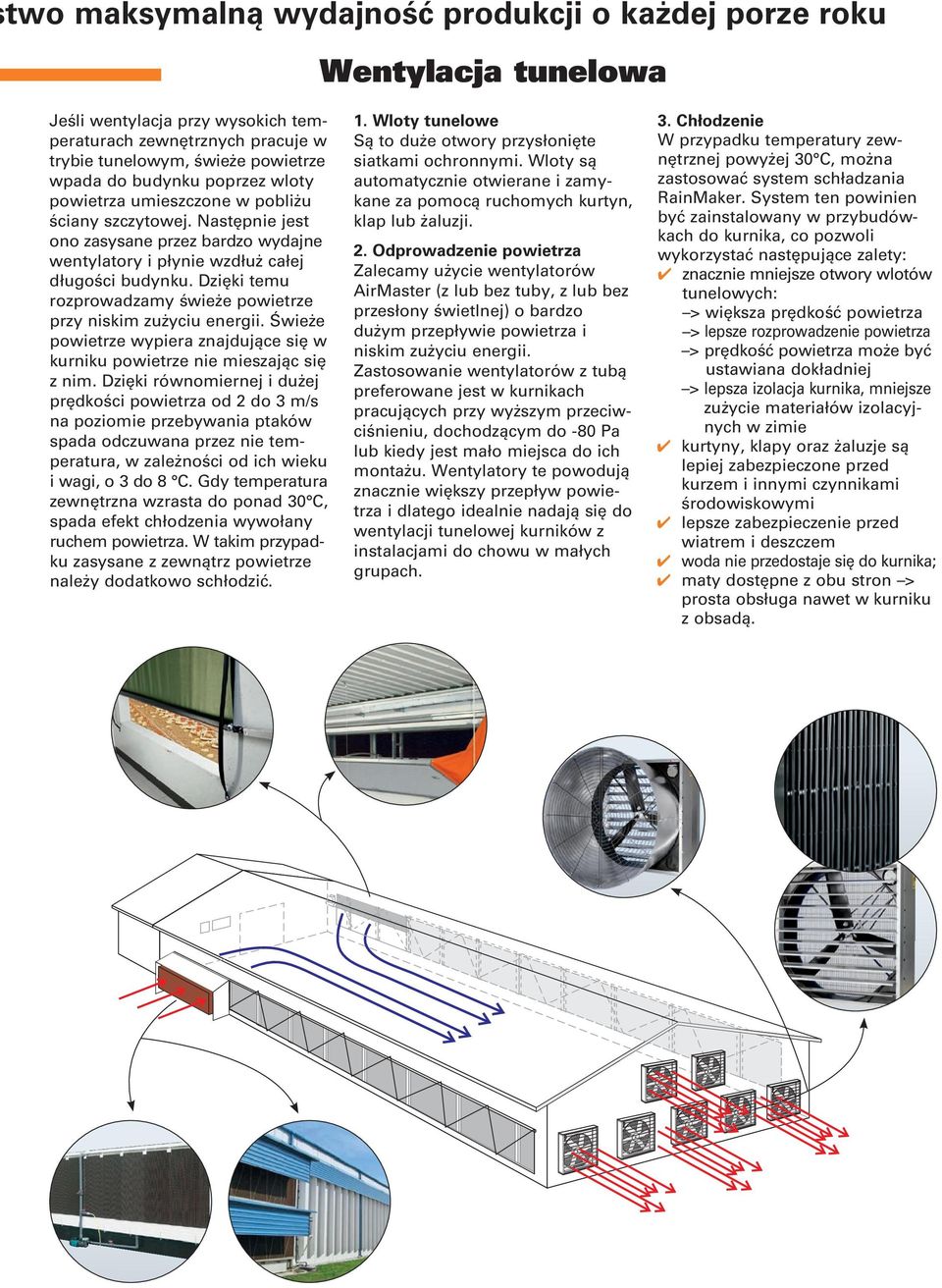

4 two maksymalną wydajność produkcji o każdej porze roku Wentylacja tunelowa Jeśli wentylacja przy wysokich temperaturach zewnętrznych pracuje w trybie tunelowym, świeże powietrze wpada do budynku poprzez wloty powietrza umieszczone w pobliżu ściany szczytowej. Następnie jest ono zasysane przez bardzo wydajne wentylatory i płynie wzdłuż całej długości budynku. Dzięki temu rozprowadzamy świeże powietrze przy niskim zużyciu energii. Świeże powietrze wypiera znajdujące się w kurniku powietrze nie mieszając się z nim. Dzięki równomiernej i dużej prędkości powietrza od 2 do 3 m/s na poziomie przebywania ptaków spada odczuwana przez nie temperatura, w zależności od ich wieku i wagi, o 3 do 8 C. Gdy temperatura zewnętrzna wzrasta do ponad 30 C, spada efekt chłodzenia wywołany ruchem powietrza. W takim przy padku zasysane z zewnątrz powietrze należy dodatkowo schłodzić. 1. Wloty tunelowe Są to duże otwory przysłonięte siatkami ochronnymi. Wloty są automatycznie otwierane i zamykane za pomocą ruchomych kurtyn, klap lub żaluzji. 2. Odprowadzenie powietrza Zalecamy użycie wentylatorów AirMaster (z lub bez tuby, z lub bez przesłony świetlnej) o bardzo dużym przepływie powietrza i niskim zużyciu energii. Zastosowanie wentylatorów z tubą preferowane jest w kurnikach pracujących przy wyższym przeciwciśnieniu, dochodzącym do -80 Pa lub kiedy jest mało miejsca do ich montażu. Wentylatory te powodują znacznie większy przepływ powietrza i dlatego idealnie nadają się do wentylacji tunelowej kurników z instalacjami do chowu w małych grupach. 3. Chłodzenie W przypadku temperatury zewnętrznej powyżej 30 C, można zastosować system schładzania RainMaker. System ten powinien być zainstalowany w przybudówkach do kurnika, co pozwoli wykorzystać następujące zalety: 4 znacznie mniejsze otwory wlotów tunelowych: > większa prędkość powietrza > lepsze rozprowadzenie powietrza > prędkość powietrza może być ustawiana dokładniej > lepsza izolacja kurnika, mniejsze zużycie materiałów izolacyjnych w zimie 4 kurtyny, klapy oraz żaluzje są lepiej zabezpieczone przed kurzem i innymi czynnikami środowiskowymi 4 lepsze zabezpieczenie przed wiatrem i deszczem 4 woda nie przedostaje się do kurnika; 4 maty dostępne z obu stron > prosta obsługa nawet w kurniku z obsadą.

5 ViperTouch i program zarządzający BigFarmNet Program zarządzający BigFarmNet to program komputerowy, za pomocą którego hodowca może na swoim komputerze w biurze przygotowywać, przedstawiać w formie tabel i wykresów dane dotyczące produkcji oraz sterować klimatem panującym w kurniku. Wyniki produkcyjne można analizować w bardzo wygodny sposób. Wprowadzone ustawienia dotyczące paszy, wody oraz oświetlenia, można automatycznie przenieść na wszystkie kurniki, które znajdują się w tym samym trybie produkcyjnym. W ten sposób zyskujemy idealne warunki, które pozwolą zmniejszyć koszty, a tym samym osiągnąć dobre wyniki przy zachowaniu wysokiej wydajności. Aktualne warunki klimatyczne Komputer w biurze Internet Router Przełącznik Podgląd warunków klimatycznych Kabel światłowodowy Przełącznik Kabel światłowodowy sieć LAN sieć LAN Widok alarmów Ferma, która posiada już komputery BD do sterowania klimatem i produkcją Ferma z komputerem ViperTouch, połączenie kablowe (maks. długość 100m) Ferma z komputerem ViperTouch, połączenie kablowe (maks. długość 100m) Zalety 4 program bazuje na prostych, zrozumiałych symbolach; 4 szybki przegląd danych w formie tabel i wykresów; 4 szybkie połączenie z komputerem w biurze przez sieć Lan Ethernet z zastosowaniem kabli światłowodowych; 4 szczegółowy protokół alarmowy, historia i analiza; 4 połączenie z zainstalowanymi na fermie komputerami za pomocą modułu BFN-WebLink; 4 wykorzystanie standardowych urządzeń IT; 4 dostęp do danych przez dostęp do sieci. Ważniejsze funkcje komputera ViperTouch przy wentylacji dachowo-tunelowej sterowanie wlotami do- i odprowadzającymi powietrze: w trybie wentylacji dachowej w trybie wentylacji tunelowej jako wentylacja dachowo-tunelowa max. liczba silników do wlotów powietrza: 6 max. liczba silników do otworów wlotów tunelowych: 2 max. liczba czujników temperatury: 8 max. liczba czujników wilgotności: 2 czujnik temperatury zewnętrznej: 1 liczba regulowanych elementów grzewczych: 6 proste przełączanie komputera, gdy użytkowana jest tylko połowa kurnika wentylacja z regulacją stopniową lub w grupach: 14 grup wentylacja minimalna w trybie puls-pauza sterowanie chłodzeniem i nawilżaniem kontrola chłodzenia za pomocą czujników Pad (opcja) automatyczna regulacja podciśnienia za pomocą czujnika max. liczba przekaźników: 20, 30, 40 otwieranie awaryjne regulowane temperaturą opcje sterowania wentylacją: Tryb Basic (sterowanie proste) Tryb Flex (sterowanie elastyczne) Tryb Profi (sterowanie zaawansowane) wyświetlanie temperatury odczuwalnej w Trybie Profi

6 Wentylacja dachowo-tunelowa i jej układ Sterowanie wentylacją dachowo-tunelową: za pomocą komputera klimatycznego ViperTouch i otwierania awaryjnego MC 378 CT Usuwanie powietrza w trybie wentylacji dachowej przez kominy wyciągowe wentylatory ścienne Czujniki temperatury i wilgotności w kurniku Doprowadzenie powietrza w trybie wentylacji tunelowej z lub bez systemu chłodzenia RainMaker system otwierania klap wlotów tunelowych za pomocą mechanizmu zębatkowego automatyczna regulacja kurtyny za pomocą silnika nastawczego Doprowadzenie powietrza w trybie wentylacji dachowej przez wloty powietrza przez klapy wlotowe poje - dyncze (Baffle) i dzielone (Splitbaffle) (do instalacji do chowu w małych grupach) Czujnik temperatury zewnętrznej (musi być chroniony przed działaniem promieni słonecznych) Wyciąganie powietrza w trybie wentylacji tunelowej przez wentylatory zamontowane w ścianie szczytowej z lub bez tuby Zalety wentylacji dachowo-tunelowej 4 Idealnie sprawdza się w regionach o mroźnych zimach i gorących latach > optymalne sterowanie klimatem o każdej porze roku, zdrowe ptaki; 4 stałe warunki klimatyczne w ciągu całego roku > wysoka wydajność produkcji, pełne wykorzystanie potencjału genetycznego ptaków; dobre wykorzystanie paszy; Niemcy: Big Dutchman International GmbH Postfach Vechta Tel. +49(0) Fax -237 big@bigdutchman.de 4 zastosowanie w temperaturach od ok. -20 C do +40 C > przy niskich temperaturach zewnętrznych wentylacja w systemie dachowym: dokładne sterowanie nawet przy niewielkim przepływie powietrza pozwala uzyskać równomierną temperaturę w całym kurniku; > przy wysokich temperaturach zewnętrznych wentylacja w USA: Big Dutchman, Inc. Tel bigd@bigdutchmanusa.com Brazylia: Big Dutchman Brasil Ltda. Tel bigdutchman@bigdutchman.com.br www. bigdutchman.com.br Rosja: OOO Big Dutchman Tel big@bigdutchman.ru Azja: BD Agriculture (Malaysia) Sdn. Bhd. Tel bdasia@bigdutchman.com Chiny: Big Dutchman (Tianjin) Livestock Equipment Co., Ltd. Tel bdcnsales@bigdutchman.com trybie tunelowym: duża prędkość przepływu powietrza w strefie przebywania ptaków dostosowana do ich wieku, wykorzystanie efektu powiewu wiatru; 4 komputer klimatyczny ViperTouch umożliwia płynne przejście z wentylacji dachowej na tunelową i odwrotnie. Big Dutchman Polska Sp. z o.o. ul. Sowia Tarnowo Podgórne tel fax biuro@ bigdutchman.pl Zastrzega się prawo do wprowadzania zmian technicznych. pl. 10/2013
