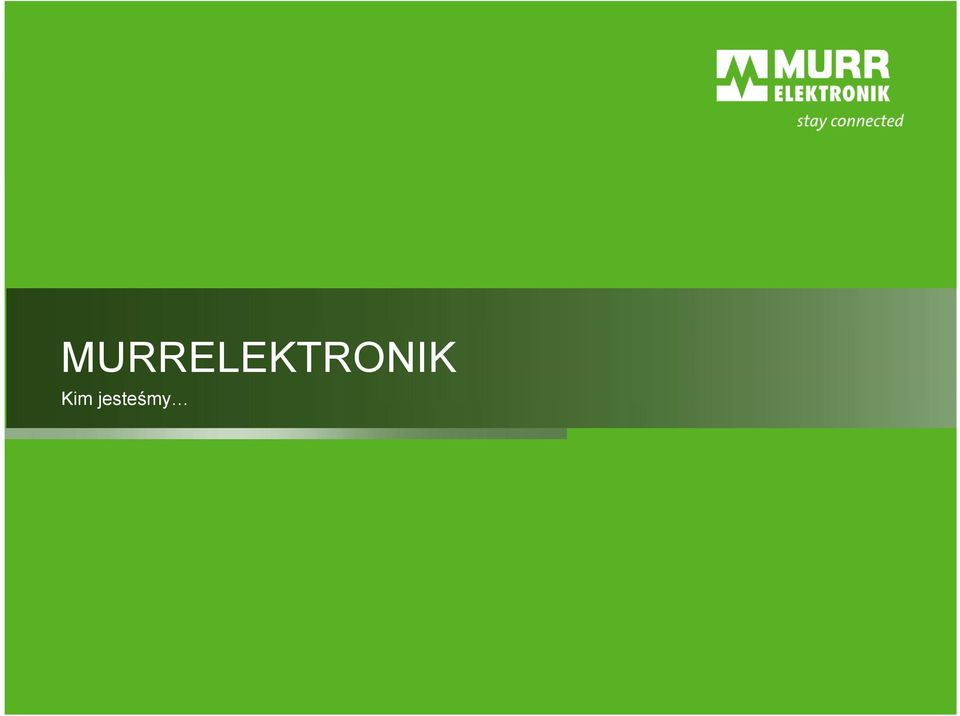

1 MURRELEKTRONIK Kim jesteśmy

2 MURRELEKTRONIK Kim jesteśmy Murrelektronik Twój Partner Centrala w Oppenweiler Założona w 1975 przez Franza Hafnera 24 biura 4 zakłady produkcyjne Ponad 42,000 produktów STAY CONNECTED Represented Worldwide

3 MURRELEKTRONIK Liczby i Fakty Ponad 1,700 pracowników na całym świecie 1,600 paczekopuszczanasz magazyn centralny każdego dnia 1.2 milionów kanałów jest zabezpieczone przez MICO na całym świecie Produkujemy ponad 40,000 kilometrów kabli każdego roku

4 CENTRALA w Oppenweiler Niemcy Produkcja Nowoczesna produkcja modułów sieciowych oraz interfejsowych Produkcja płytek PCB w technologii THT oraz SMD Zadania w Centrali w Oppenweiler: Administracja Dział Badań i Rozwoju Centrum Logistyczne Dział Sprzedaży Centrum Marketingowe Zakupy strategiczne Zarządzanie jakością

5 MURRELEKTRONIK w Stollbergu Niemcy 375 pracowników produkuje konektory Okrągłe złącza odm8 dom12 Złącza zaworowe MSUD oraz Mini MSUD Działania w Stollberg Rozwój i Konstrukcja Planowanie Produkcji Produkcja Zakupy Testy praktyczne

6 MURRELEKTRONIK wstod Czechy Produkcja: Transformatory Tłumiki przepięć Gniazda interfejsowe MSDD MICO Przekaźniki i Moduły Interfejsowe Działania w Stod: Rozwój i Konstrukcja Planowanie Produkcji Produkcja Zakupy Testy praktyczne

7 MURRELEKTRONIK wshanghai Chiny MurrelektronikShanghai wytwarza produkty głównie na rynek azjatycki: Transformatory Konektory M12 Konektory Zaworowe Zasilacze impulsowe

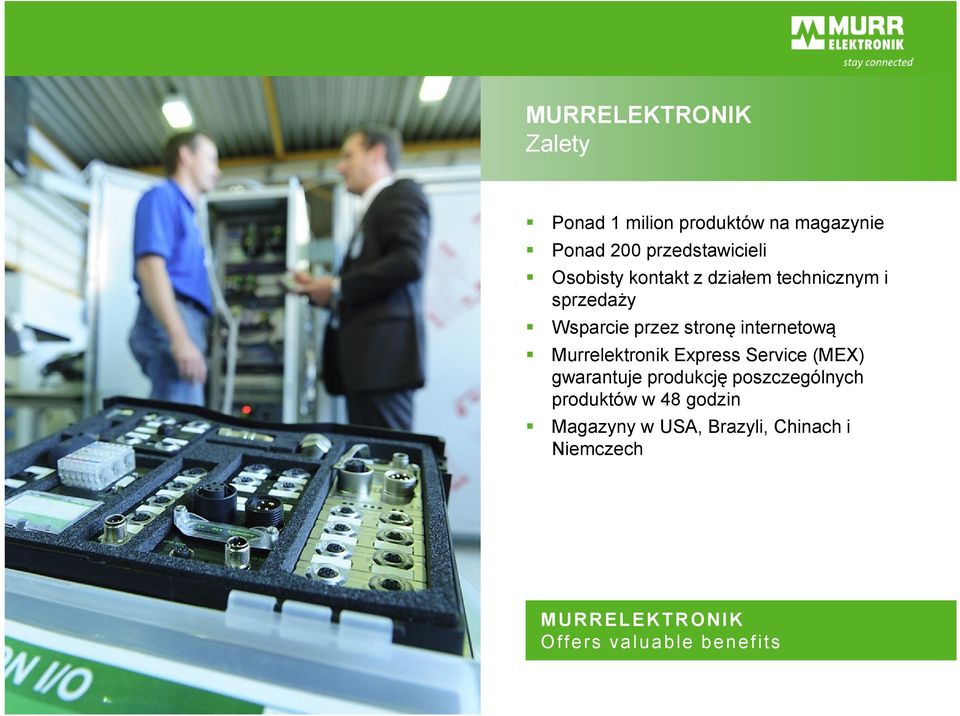

8 MURRELEKTRONIK Zalety Ponad 1 milion produktów na magazynie Ponad 200 przedstawicieli Osobisty kontakt z działem technicznym i sprzedaży Wsparcie przez stronę internetową Murrelektronik Express Service (MEX) gwarantuje produkcjęposzczególnych produktów w 48 godzin Magazyny wusa, Brazyli, Chinachi Niemczech MURRELEKTRONIK Offers valuable benefits

9 MURRELEKTRONIK Nasze gałęzie przemysłu Przemysł papierowy Food & Beverage Obrabiarki CNC Centrum logistyczne w Oppenweiler Motoryzacja Lotniska Przemysł morski

10 MURRELEKTRONIK Posiada biura na całym świecie GLOBAL PLAYER Connected to you in over 40 countries

11 PRODUKTY Cztery grupy produktowe Elektronika w szafie sterowniczej Filtry EMC Tłumiki przepięć Zasilacze i rozdział prądu Interfejsy Interfejsy Moduły serwisowe Przepusty kablowe Kolumny sygnalizacyjne Technika połączeniowa Konektory i przewody Systemy I/O Technika sieciowa Systemy dystrybucji sygnałów

12 ELEKTRONIKA W SZAFIE STEROWNICZEJ Redukcja emisji zakłóceń elektromagnetycznych Zwiększenie odporności na zakłócenia Filtry 1-i 3-fazowe, 1- i 2-stopniowe(do 180A) Szybki montaż na szynie DIN Redukcja kosztów Zwiększenie niezawodności systemu Paski uziemiające Pomoc w spełnieniu dyrektywy EMC FILTRY EMC ROZWIĄZANIE na problemy z EMC

13 ELEKTRONIKA W SZAFIE STEROWNICZEJ Efektywne tłumienie przepięć Redukcja pików napięciowych Redukcja zwarć elementów indukcyjnych Eliminacja błędów transmisji Wydłużenie żywotności Redukcja kosztów operacyjnych Zwiększenie niezawodności maszyny Pomoc w spełnieniu dyrektywy EMC TŁUMIENIE PRZEPIĘĆ 37 LAT DOŚWIADCZENIA Eksperci w tłumieniu przepięć

14 ELEKTRONIKA W SZAFIE STEROWNICZEJ Transformatory separacyjne, sterujące i bezpieczeństwa Zasilacze impulsowe Moduły buforowe i redundantne MICO, elektroniczne zabezpieczenie, monitorowanie prądu i detekcja przeciążeń ZASILANIE NASI KLIENCI chronią ponad 1 milion kanałów z MICO

15 ELEKTRONIKA W SZAFIE STEROWNICZEJ Konwersja i wzmacnianie sygnałów, zapewnienie Pełna oferta optoizolotorów Przekaźniki dla wszystkich zakresów napięciowych Kompaktowe switche Ethernetowe TECHNOLOGIA INTERFEJSOWA MINIMUM MIEJSCA maximum funkcjonalności

16 INTERFEJSY Gniazda interfejsowe ModlinkMSDD do prac serwisowych Przepusty kablowe dla szczelnych połączeń Gniazda we wszystkich standardach krajowych Złącza hybrydowe MSDD, z repeaterami Kolumny sygnalizacyjne GNIAZDA INTERFEJSOWE, PRZEPUSTY KABLOWE, KOLUMNY SYGNALIZACYJNE PONAD 4000 KOMBINACJI opcje dla każdej aplikacji

17 TECHNOLOGIA POŁĄCZENIOWA Złącza M8, M12, M23 i7/8" Złącza zaworowe Konektory dedykowane Minimalna ilość: 1 sztuka MEX KONEKTORY I ZŁĄCZA DUŻA RÓŻNORODNOŚĆ Ponad różnych modeli

18 SYSTEMY I/O TECHNOLOGIA SIECIOWA Cube67: modułowe, solidne, zalane żywicą Cube20: modułowe, IP20 MVK Metal: rozwiązanie IP67 dla wymagających aplikacji Impact20: kompaktowe, IP20 Impact67: maxymalna oszczędność MASI: różnorodne aplikacje na najniższym poziomie sieciowym SPRZEDAŻ MIĘDZYNARODOWA Ponad 50,000 maszyn z Cube 67

19 SYSTEMY I/O Koncentratory z portami M8 i M12 Wysoki stopień ochrony Metalowe, odlewane oraz zalewane obudowy Uniwersalne połączenia 4 do 10 portów Ekranowane oraz nieekranowane Cyfrowe i analogowe DYSTRYBUCJA SYGNAŁÓW DLA KAŻDEJ APLIKACJI Ponad różnych modeli

20 WSPARCIE Wsparcie techniczne Biuro Obsługi Klienta ecatalog/bmecat Katalog Online Murrelektronik App ZWIĘKSZ EFEKTYWNOŚĆ Korzystaj z naszego doświadczenia onlineshop. murrelektronik.com

21 INSTALACJE ZDECENTRALIZOWANE łukasz jamborski, doradca techniczno-handlowy

22 INSTALACJE ZDECENTRALOZWANE W głównych założeniach technicznych to właśnie projektant ma istotny wpływ na oszczędności w aplikacji. Gdzie powstają koszty? Dla producenta maszyny to: Projektowanie Montaż Uruchomienie Dla użytkownika maszyny to: Serwis Wydajność

23 INSTALACJE ZDECENTRALOZWANE Mamy wspólny cel: Obniżenie kosztów całkowitych koszt 100% Całkowity koszt Całkowity koszt -y %

24 INSTALACJE ZDECENTRALOZWANE Całkowite koszty maszyny możemy podzielić na: Koszty materiałowe, Projektowe Produkcyjne Infrastrukturalne Logistyczne Serwisowe

25 INSTALACJE ZDECENTRALIZOWANE Możliwe efekty przy zachowaniu istniejących koncepcji projektowych: koszt 100% Materiał Inżynieria/ Montaż Materiał Inżynieria/ Montaż -x % -x %

26 INSTALACJE ZDECENTRALIZOWANE Efekt końcowy oparty na nowych rozwiązaniach: Obniżenie kosztów całkowitych koszt 100% Materiał Inżynieria/ Montaż Materiał Inżynieria/ Montaż ± X % -y %

27 INSTALACJE ZDECENTRALIZOWANE Instalacje Aktywne Cube67 MVK-Metall Impact67 MVK MVK12 MSAB MBV Instalacje Pasywne lat doświadczenia winstalacjach zdecentralizowanych! 2009 Czas

28 INSTALACJE ZDECENTRALIZOWANE Rozwój instalacji zdecentralizowanych PLC I/O (IP20) szafa PLC szafa PLC szafa skrzynka zaciskowa (IP20) Instalacja optymalna, to taka w której moduły I/O są I/O możliwe blisko urządzeń peryferyjnych I/O (IP67) I/O (IP67) I/O (IP67) Czujniki & aktuatory Czujniki & aktuatory Czujniki & aktuatory

29 INSTALACJE ZDECENTRALIZOWANE Murrelektronik oferuje szeroką gamę urządzeń I/O dla bardziej optymalnych instalacji CUBE20 IMPACT67 MVK-METAL MASI CUBE67 CUBE20s Szafa Obiekt Obiekt Szafa & Obiekt Szafa & Obiekt

30 CUBE67 Informacje podstawowe CUBE67 jest rozszerzalnym, modułowym systemem sieciowym I/O CUBE67 ma w pełni zalaną żywicą obudowę plastikowąip67 CUBE67 jest przystosowany do bezpośredniego montażu na konstrukcji maszyny CUBE67 posiada szeroką ofertę modułów rozszerzeń CUBE67 jest dostępny do wszystkich popularnych protokołów sieciowych

31 CUBE67 + Informacje podstawowe-modułyi/o Duża liczba modułów I/O z analogowymi i cyfrowymi sygnałami I/O w różnych obudowach dostępnych z szerokimi możliwościami przyłączeń Moduły kompaktowe pojedyncze przyłącze kabla systemowego. Moduły rozszerzeń, Mają wejście oraz wyjście kabla systemowego do połączeń (daisy-chain) kolejnych modułów I/OCUBE67 Wszystkie moduły mogą być użyte w dowolnej konfiguracji.

32 CUBE67 + Informacje podstawowe kabel systemowy Kabel systemowy CUBE67 to 6-przewodowy, ekranowany hybrydowy kabel: 2 przewody do komunikacji 2 przewody do zasilania elektroniki oraz czujników 2 przewody do zasilania aktuatorów Odpowiedni do prowadników kablowych i robotów (+-180 /m) Z punktu widzenia instalacji tylko jeden przewód jest potrzebny do podłączenia modułów I/O z węzłem sieciowym

33 CUBE67 + Podstawy Węzeł sieciowy jest kompatybilny ze wszystkimi modułami I/O Więcej modułów I/O Większa możliwość rozbudowy systemu Bardziej elastyczna topologia Pełna diagnostyka każdego sygnału Wszystkie funkcje I/O Monitorowanie funkcji kabla systemowego Dodatkowe wyjście zasilania 16modułów 30m kabla systemowego 16modułów 30m kabla systemowego

34 CUBE67 + CUBE67+ Węzeł sieciowy Protokół komunikacji Napięcie systemowe CUBE20 moduły dla analgowychi cyfrowych I/O sygnałów CUBE67 Instalacja Systemu Napięcie Moduł do wysp zaworowych CUBE67 Segment 1 CUBE67 Segment 2 Analogowe i cyfrowe sygnały I/O CUBE67 Rozszerzenie <= 30m Liczba modułów CUBE <=16 modułów/segment

35 CUBE Funkcje Podłączenie zasilania Konektor 7/8 -standardowe zasilanie 24V DC występujące w aplikacjach przemysłowych. CUBE67 posiada dwa złącza. Jedno do zasilania modułu(męskie) drugie(żeńskie) do podłączenia kolejnych modułów. Pin Assignmen t Meaning 1 0V Ground potential 2 0V Ground potential 3 PE Earth potential V DC Us, system and sensor supply V DC Ua, actuatorsupply

36 CUBE Funkcje Monitoring(A) kabla systemowego CUBE67+ węzeł sieciowy posiada zintegrowany mechanizm monitorujący przeciązenia i zwarcia na kanałach zasilających Us i Ua w hybrydowym przewodzie systemowym. Błędy są indywidualnie pokazywane i wysyłane do PLC. Prąd LED Status 0 100% Obciążenie w dopuszczonym zakresie % Przeciążenie- diagnostyka > 110% Przeciążenie diagnostyka, napięcie na zainfekowanej linii zostaje wyłączone Przykłady: 0 100% Przeciążenie Ua Zwarcie Us

37 CUBE67 + Funkcje-modułyI/O Z poszególnych form i technologii połączeń, CUBE67 oferuje idealne rozwiązania do wielu aplikacji. Moduły z sygnałami cyfrowymi I/O IP67 są dostępne jn.: 8 x M8= 8I/O 8 x M12 = 16 I/O 4 x M12 = 8 I/O 16 x M12 = 32 I/O

38 CUBE67 + Funkcje Wskaźniki stanu pracy Wskaźniki stanu pracy LED są umieszczone bezpośrednio przy każdym porcie. Bezpośrednie oznaczenia wykluczają pomyłki przy konfiguracji i serwisie. Wejście / wyjście sygnał stanu pracy (żółty) Sygnał zasilania (zielony) Błędy (czerwony)

39 CUBE67 + Przyporządkowanie-kanałyI/O Przy portach M8sygnały cyfrowe mają jeden kanał I/O każdy z wskaźnikiem stanu pracy LED oraz błędów Port Pin 4 Pin 4 Port DI 00 0 DI 02 2 DI 04 4 DI 06 6 DI 01 1 DI 03 3 DI 05 5 DI 07 7 Przykład: moduł wejść cyfrowych

40 CUBE67 + Przyporządkowanie-kanałyI/O Port M12 z sygnałami cyfrowymi: Każdy port ma dwa kanały I/O z indywidualnymi diodami LED stanu pracy / błędów. Dystrybucja sygnałów z Trójnikiem lub Y-konektorem Port Pin 2 Pin 4 0 DI 10 DI 00 2 DI 12 DI 02 4 DI 14 DI 04 6 DI 16 DI 06 Pin 4 Pin 2 Port DI 01 DI 11 1 DI 03 DI 13 3 DI 05 DI 15 5 DI 07 DI 17 7 Przykład: moduł wejść cyfrowych

41 CUBE67 + Wejścia cyfrowe(di) Dla zapewnienia najwyższej niezawodności, każdy modułcube67 z wejściami cyfrowymi ma charakterystykę zgodnie z normą EN Zgodnie ze standardami, czujniki są zasilane napięciem zpin 1 (+24V) ipin 3 (0V) na każdym porcie I/O Każdy port I/O jest zabezpieczony przeciążeniowo i zwarciowo przez samo-resetującą się wkładkę elektroniczną. Dioda LED wyświetla błąd na porcie Derating Sensor Supply The max. current per port is 200mA. Zwarcie zasilania czujnika M8 / M12

42 CUBE67 + Wyjścia cyfrowe (DO) Wyjścia cyfrowe to wyjścia półprzewodnikowe o napięciu 24V. Standardowy prąd to 0,5A. Dla specyficznych aplikacji, np. w hydraulice, są również dostępne moduły z wyjściami prądowymi domax. 2A / kanał. Aby zwiększy moc wyjścia mogą być łączone równolegle. Wszystkie wyjścia są zabezpieczone przeciążeniowo i zwarciowo. W przypadku awarii, błąd jest wyświetlany przy porcie i kanał wyjściowy zostaje wyłączony. Wyjścia cyfrowe są wyposażone w wyłącznik oraz funkcję hold-on. Funkcja hold-on jest resetowana przez przełączenie sygnału (1-0) w PLC.

43 CUBE67 + I/O Interfejs- Konfigurowalne kanały(dio) Kanały DIO mogą być skonfigurowane jako wejście cyfrowe albo wyjście cyfrowe. Zwiększa to elastyczność każdej aplikacji. Wejście cyfrowe Wyjście cyfrowe Wejście diagnostyczne Sygnał wyjściowy Output circuit Multifunkcjonalny kanał I/O Informacja o parametrach Sygnał wejściowy Control Input circuit I/O module Machine / Process

44 CUBE67 + I/O Interfejs- Konfigurowalne kanały(dio) M12 Port Pin Function Note 1 Sensor Supply 24V DC / 200 ma (ochrona przeciwzwarciowa) 2 I/O channel 1 Input (N/O / N/C) Diagnostic input (DESINA ) Output (ochrona przeciwzwarciowa) 3 Ground 0V 4 I/O channel 2 Input (N/O / N/C)) Output (ochrona przeciwzwarciowa) 5 Earth PE Konfigurowane przez użytkownika Konfigurowane przez użytkownika Konfiguracja portu M12

45 CUBE67/CUBE20 Cel: Skrócenie czasu przestojów Węzeł sieciowy: komunikacja, spadek napięcia Węzeł sieciowy Precyzyjna informacja diagnostyczna Poprzez sieć do PLC detailled diagnostic information Porty: Komunikacja, Zwarcie Moduły I/O: komunikacja, spadek napięcia Peryferia: I/O status I/O Porty: I/O status I/O I/O I/O Podwójny zawór I/O Porty: Zwarcie, Przeciążenie, Uszkodzony kabel Control Cabinet

46 CUBE67 + Moduły z wyjściami prądowymi Obciążalność prądowa konektora M12 to 4A! CUBE67 moduły są podzielone na osobne obwody Każdy obwód ma osobne zasilanie Ua2 supply load circuit 2 Ua3 supply load circuits 3 Ua2 supply load circuit 2 Ua1 supply load circuit 1 Ua4 supply load circuit 4 CUBE67 kabel systemowy CUBE67 kabel systemowy CUBE67 kabel systemowy Ua1 supply load circuit 1 2x8 DIO (1,6A) 2x8 DIO (1,6A) 2x8 DO (2A)

47 CUBE67 + Wyjścia bezpieczne zgodnie z dyrektywąpassive Safety Galwaniczna separacja pomiędzy obwodami bezpiecznymi a kablem systemowym CUBE67. 2 osobne obwody bezpieczeństwa. +Ua 1 0V 1 +Ua 2 0V 2 Obwód Safety 1 3 x 2 DO / 1,6A CUBE67 kabel systemowy CUBE67 kabel systemowy +Ua 1 0V 1 +Ua 2 0V 2 Obwód Safety 2 3 x 2 DO / 1,6A

48 CUBE67 + CUBE67 DOU E Valve Interfejs dla multipinowych wysp zaworowych Rozwiązanie oszczędne w porównaniu do wysp sieciowych". Pasuje do wszystkich wysp zaworowych. Posiada prefabrykowane złącze. Cube67 DO8 E Valve.. Cube67 DO16 E Valve... Cube67 DO32 E Valve... Prąd na wyjściu to 0.5 A / kanał, zabezpieczony przeciążeniowo i zwarciowo. Automatyczna detekcja błędów.

49 CUBE67 + CUBE67 U.. E Cable Interfejs dla osprzętu peryferyjnego Długość kabla do 50cm wolne końce przewodów Cube67 DIO8 E Kabel Cube67 DIO16 E Kabel Cube67 DI16 DO16 E Kabel Prefabrykowany kabel ze złączem M12 Cube67 DO7 E kabel M12 MODLIGHT Cube67 DIO8 E kabel M12 ID Prąd na wyjściu to 0.5 A / kanał, zabezpieczony przeciążeniowo i zwarciowo.

50 CUBE67 + CUBE67 DIO8/DI8 E TB Rail icube67 DIO8/DI8 E TB Box moduły z zaciskami 8 wejść cyfrowych 8 konfigurowalnych kanałów I/O Monitorowane obciążenie aktuatorów do 200mA Prąd na wyjściu to 0.5 A / kanał, zabezpieczony przeciążeniowo i zwarciowo

51 CUBE67 + CUBE67 AI4.. - Analogowe wejścia dla sygnałów standardowych Wejścia prądowe Wejścia napięciowe 0 (4)20mA 010 V DC; +-10 V DC CUBE67 AI4 C 4xM12 (I) CUBE67 AI4 E 4xM12 (I) CUBE67 AI4 C 4xM12 (U) CUBE67 AI4 E 4xM12 (U) Rozdzielczość 16 bit zawiera sygnał (VZ), czas konwersji 4 ms / kanał. Monitorowany prąd zasilania czujnika do 200mA. Wbudowany filtr EMC. Wysoka ochrona przed zakłóceniami. Wyświetla mierzone wielkości w formacie INTEL lub MOTOROLA (ustawiane przez użytkownika).

52 CUBE67 + CUBE67 AI4 U RTD - Wejścia analogowe do czujników temperaturowych 4 Kanały pomiarowe. Pasuje do czujników jn.: PT100 / PT200 / PT500 / PT1000: -200 C +850 C Ni50 / Ni120 / Ni200 / NI500 / Ni1000: -60 C +250 C Rezystancja do 3000 Ohm Rozdzielczość 16 bitów. Automatyczne wykrycie uszkodzonego kabla. CUBE67 AI4 C 4xM12 RTD, Art. No CUBE67 AI4 E 4xM12 RTD, Art. No Mierzone wartości są wyświetlane w krokach 1/10 Ohm dla czujników rezystancyjnych, dla temperaturowych w krokach 1/10 Celsius lub opcjonalnie 1/10 Fahrenheit (konfigurowane przez użytkownika).

53 CUBE67 + CUBE67 AI4 TH - Wejścia analogowe dla termopar 4 kanały pomiarowe. Pasuje do czujników jn.: Type K: Type N: Type J: Type E: Type R: -200 C C -200 C C -200 C C -200 C C -50 C C Rozdzielczość 16 bitów. Automatyczne wykrycie uszkodzonego kabla. CUBE67 AI4 C 4xM12 TH, Art.Nr CUBE67 AI4 E 4xM12 TH, Art.Nr Mierzone wartości są wyświetlane w krokach 1/10 Celsius lub opcjonalnie 1/10 Fahrenheit (konfigurowane przez użytkownika)

54 CUBE67 + CUBE67 AO4 U - Analogowe wyjścia dla sygnałów standardowych Wyjścia prądowe Wyjścia napięciowe 0 (4)20mA 010 V DC; +-10 V DC CUBE67 AO4 C 4xM12 (I) CUBE67 AO4 E 4xM12 (I) CUBE67 AO4 C 4xM12 (U)CUBE67 AO4 E 4xM12 (U) Rozdzielczość 12 bit zawiera sygnał (VZ), czas konwersji 1 ms / kanał. Automatyczne wykrycie uszkodzonego kabla. Zasilanie peryferiów do 1.6 A na port. Wyświetla mierzone wielkości w formacie INTEL lub MOTOROLA (ustawiane przez użytkownika).

55 CUBE I/O Intercace Cztery porty (szary) z Master Obsługuje tryby pracy: SIO, COM 1, COM 2, COM 3 konfiguracja zgodnie z"masterport A and Masterprort B CUBE67 kabel systemowy CUBE67 kabel systemowy 8 I/O Konfigurowanych kanałów dlastandardowych sygnałówi/o Prąd 1,6A /kanał Zasilanie czujnika < 700mA 4 Kanały(Pin4) & 4 kunfigurowalne kanały I/O (Pin2) Prąd 1,6A /kanał Zasilanie czujnika < 700mA CUBE67+ DIO12 IOL4 E 8xM12

56 CUBE DIO4 RS232/RS485 Dwa porty z 4 konfigurowalnymi kanałami DIO Jeden interfejs szeregowy Baud Bytes packet size Bytes FIFO send buffer Bytes FIFO receive buffer Może być wykorzystany jako: RS 485 interfejs RS 232 interfejs Transfer parametrów ustawiany przez użytkownika RS485 posiada zaimplementowany protokół dla silników SEW MOVIMOT

57 Nowości Murrelektronik

58

59

60

61

62 Dez-11 Global Sales Consulting Okt-13 U.Kohl - Systemmarketing 62
