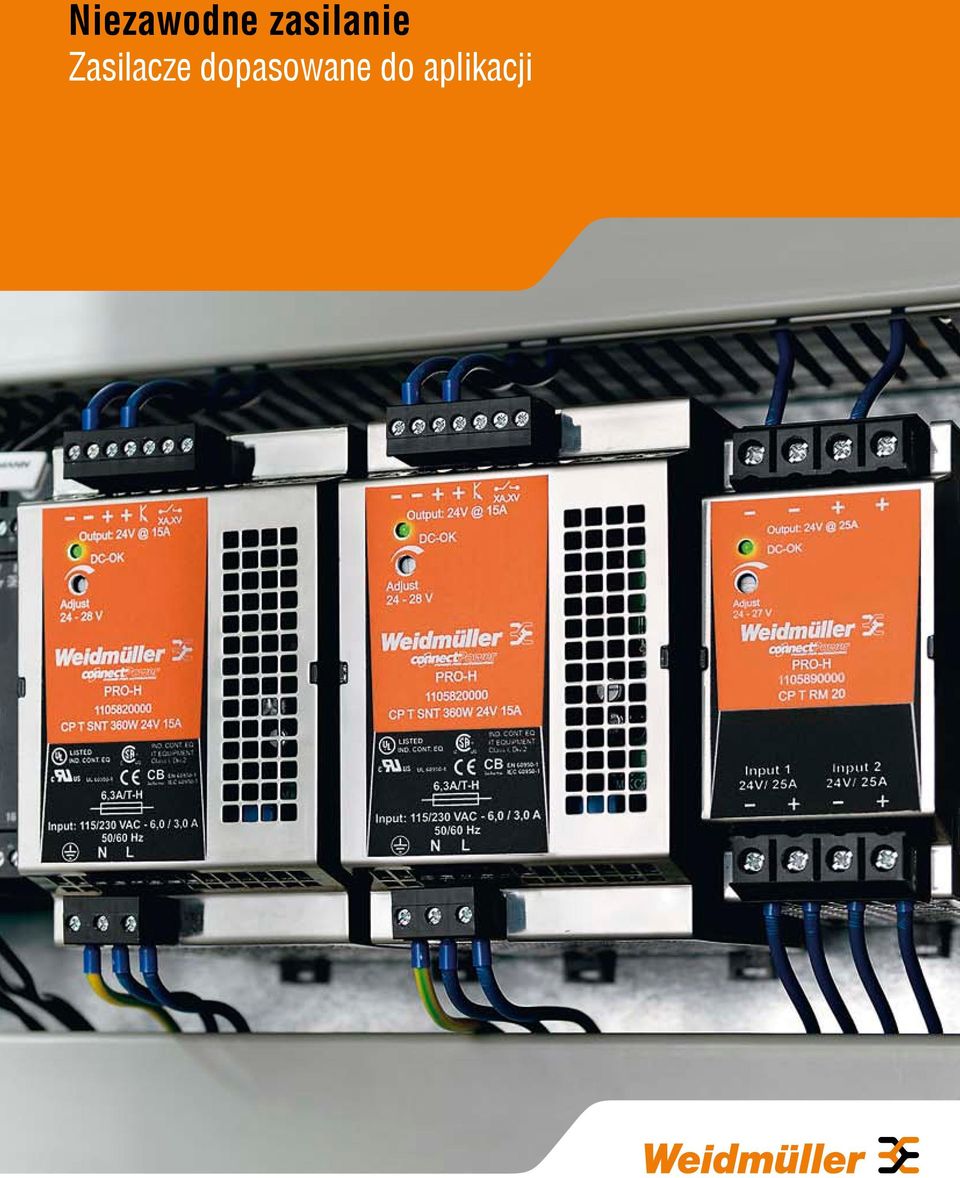

1 Niezawodne zasilanie Zasilacze dopasowane do aplikacji

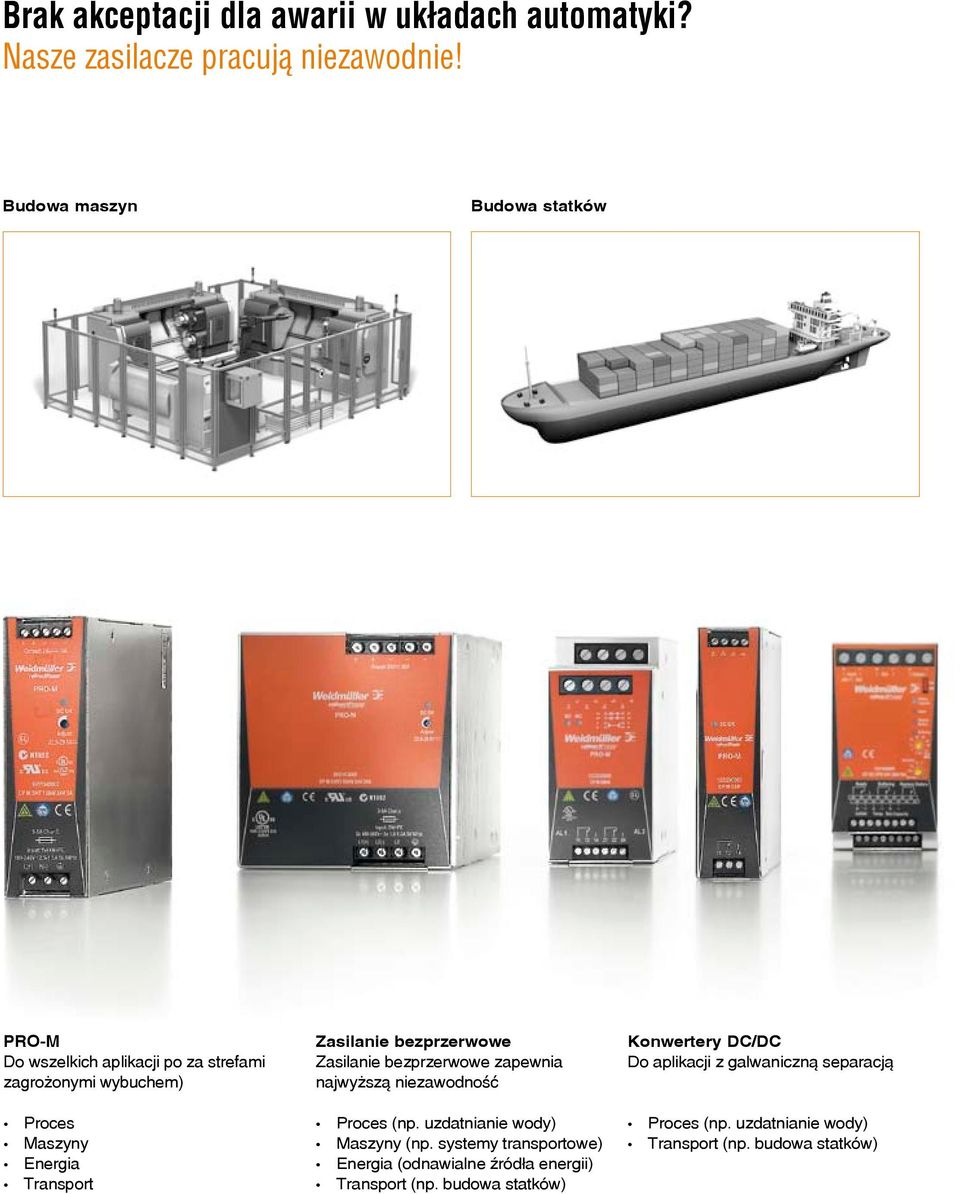

2 Brak akceptacji dla awarii w układach automatyki? Nasze zasilacze pracują niezawodnie! Budowa maszyn Budowa statków PRO-M Do wszelkich aplikacji po za strefami zagrożonymi wybuchem) Proces Maszyny Energia Transport Zasilanie bezprzerwowe Zasilanie bezprzerwowe zapewnia najwyższą niezawodność Proces (np. uzdatnianie wody) Maszyny (np. systemy transportowe) Energia (odnawialne źródła energii) Transport (np. budowa statków) Konwertery DC/DC Do aplikacji z galwaniczną separacją Proces (np. uzdatnianie wody) Transport (np. budowa statków)

3 Turbiny wiatrowe Technika procesowa Elektroniczne zabezpieczenia Rozwiązania dla selektywnego zabezpieczenia obciążenia Proces (np. uzdatnianie wody) INSTAPOWER Do zastosowań gdzie miejsce i wydajność mają decydujące znaczenie Instalacje w budynkach Bardzo małe rozdzielnice w maszynach Skrzynki rozdzielcze PRO-H Do zastosowań w strefach zagrożonych wybuchem Proces (np. ropa & gaz i chemia) Energia

4 Możliwe przykłady zastosowań rozwiązania proponowane przez Weidmüllera Obciążenie Obciążenie 24 V DC + 24 V DC 24 V DC Moduł baterii + L N PE Status alarmu Status bufora Status ładowania Zwiększenie mocy wyjściowej Indywidualne dopasowanie mocy wyjściowej przez bezpośrednie łączenie równoległe. Zasilacze INSTAPOWER: możliwość łączenia równoległego bezpośrednio do 3 aparatów Zasilacze PRO M: możliwość równoległego łączenia bezpośrednio do 5 aparatów Sygnalizację uszkodzeń pojedynczych aparatów zapewniają opcjonalne moduły diodowe Wskazówka Aby uzyskać równomierny rozdział obciążenia w układzie równolegle połączonych zasilaczy różnice napięcia nie mogą być większe niż ± 50 mv. Dopasowanie następuje przy odpiętych przewodach plusowych. Symetryczne ułożenie przewodów pomaga na równoległy rozdział prądu. Separacja galwaniczna oraz stabilizacja Konwertery DC/DC separują galwanicznie napięcie wejściowe od wyjściowego. Wyrównanie strat napięcia powstającego w wyniku dużej rezystancji przewodów Unikanie pętli doziemnych, które mogą powstać w rozległych instalacjach Przekaźnik alarmowy i wyjście tranzystorowe oferują pełną kontrolę stanu Specjalne warianty wykonane jako urządzenia w III klasie ochrony umożliwiają zastosowanie w nieuziemionych systemach takich jak np. agregaty prądotwórcze 24VDC Moduły I/O i czujniki Panele solarne Antena I/O 24VDC 24VDC Nadajnik radiowy 24 V Antena System SCADA lub inny sytem kontrolny Zasilanie bezprzerwowe Przerwy w zasilaniu i spadki napięcia są coraz częściej przyczyną zakłóceń w funkcjonowaniu pracy urządzeń. Zbudowane w opraciu o baterie bądź kondensatory urządzenia do zasilania bezprzerwowego umożliwiają przetrzymanie tego rodzaju zakłóceń sieciowych i podwyższają niezawodność funkcjonowania instalacji. Różne przekaźniki stanu umożliwiają monitorowanie statusu Jednostka kontrolna urządzenia do zasilania awaryjnego kontroluje napięcie wejściowe i w przypadku zakłócenia przełącza na tryb pracy baterii. Po przywróceniu sieci napięcie wejściowe jest przełączane do obciążenia a bateria ponownie ładowana. Zintegrowana ochrona przed rozładowaniem i optymalna charakterystyka ładowania zapewniają długą żywotność urządzenia. 24VDC

5 Obciążenie + + Obciążenie Obciąż. 1 Obciąż. 2 Obciąż. 3 Obciąż. 4 + Alarm L1 L2 L3 PE Przekaźnik stanu L1 L2 L3 PE A A B B Przekaźnik stanu L N PE Reset Rezerwy energii do impulsów prądowych Celem osiągnięcia zamierzonego wyzwalania wyłączników nadprądowych lub krótkotrwałych dodatkowych rezerw energii integrowany jest w obwody 24 V moduł pojemnościowy. Zintegrowany przekaźnik alarmowy kontroluje napięcie wejściowe i umożliwia monitorowanie statusu zasilacza 24 V DC. Wystarczająca energia do impulsowego wyzwolenia wyłączników nadprądowych. W celu uzyskania większych rezerw energii można równolegle połączyć kilka modułów pojemnościowych. Wskazówka Moduł pojemnościowy moż być stosowany niezależnie od mocy wyjściowej zasilaczy. Przy wyzwalaniu wyłączników prądowych należy uwzględnić impedancję przewodów (patrz katalog główny 4.3). Redundantne zasilanie Niezawodność zasilania zwiększana jest poprzez redundantne połączenia. W przypadku awarii każdy pojedynczy zasilacz może dostarczyć całą wymaganą moc Oddzielne monitorowanie kanałów wejściowych (przekaźnik alarmowy). Pełna kontrola statusu łącznie z monitoringiem napięcia obu wejść poprzez zintegrowane przekaźniki alarmowe Moduły diodowe umożliwiają 100% redundancję, także "True-redundancy". Wskazówka Przykład redudantnego zasilania przy prądzie wyjściowym 20 A: 2x PRO-M, 20A + 1x CP M DM20 przy prądzie wyjściowym 40 A: 2x PRO-M, 40A + 1x CP M DM40 Selektywne zabezpieczenie Rozdział całego obciążenia wtórnego na poszczególne obwody z szybko odłączającymi zabezpieczeniami w przypadku pojawienia się błędów określane jest jako selektywne zabezpieczenie obciążenia. Ze względu na specyficzne wymagania w przypadku selektywnego zabezpieczenia obciążenia należy stosować zabezpieczenia elektroniczne. Charakterystyka wyzwalania zabezpieczenia elektronicznego jest z jednej strony odpowiednio szybka aby wyłączyć uszkodzony obwód a z drugiej strony zachowuje wystraczającą tolerancję aby wytrzymać rozruch silnika bądź obciążenia pojemnościowe. Przełącznik do odłączania i załączania wyjścia umożliwia prostą lokalizację błędu i ponowne uruchomienie. Sygnalizacja zadziałania zabezpieczenia przez przekaźnik alarmowy Reset na wejściu umożliwia ponowne załączenie zabezpieczenia z zewnątrz.

6 + 100 % Obciąż. M 24 V PRO-M 24 V PRO-M 24 V 50 % Obciążenia 24 V M Dodatkowa 50 % Obciążenia rezerwa 110 mocy 100 do 45 C P wyj [% PN] Temperatura Derating Dodatkowa rezerwa 110 mocy 100 do 45 C P wyj [% PN] Temperatura Derating U [V] U wyj U [V] U wyj Rezerwa Mocy Rezerwa Mocy 3 ms t L N PE t Temperatura otoczenia [ C] Temperatura otoczenia [ C] PRO M Prąd wyjściowy, krzywa Derating 80 I N I Rezerwa I N I Rezerwa I [A] U/I Charakterystyka wyjściowa; rezerwa mocy I Aktywny rozdział obciążenia Równomierny rozdział prądu obciążeniowego na dwa zasilacze poprzez aktywny rozdział obciążenia (active current sharing). Wyraźne zwiększenie niezawodności całego układu zasilającego ponieważ każdy zasilacz pracuje z maksymalnie połową prądu znamionowego. Wskazówka Zawsze należy stosować urządzenia tej samej serii. Aktywny rozdział obciążenia można zrealizować za pomocą modułów redundancyjnych CP T RM10 i CP T RM20. Temperatura pracy, rezerwa mocy i derating Zasilacze do zatosowań przemysłowych oferują rozszerzony zakres temperatury pracy (od C). Aż do punktu pracy "Derating" dysponują one rezerwami mocy. Mogą jednak pracować tylko z ograniczonym obciążeniem. Do 45 C moduł może być trwale obciążany wartością 120 % prądu znamionowego. Do 60 C do dyspozycji jest 100 % prądu znamionowego. Ograniczenie prądu przy załączeniu poprawia wymiarowanie bezpieczników sieciowych. Zwarcie i przeciążenie Zasilacze PRO M przy zwarciu / przeciążeniu podążają za krzywą wyjściową IU i są trwale odporne na zwarcia. W przeciwieństwie do krzywej Hicc-up lub Foldback jest tym samym możliwa praca z niemal dowolnym obciążeniem pojemnościowym. Zasilacze PRO M w przypadku pracy zwarciowej dostarczają prąd o wartości % prądu znamionowego przy jednocześnie zredukowanym napięciu. Po ustąpieniu zwarcia lub przeciążenia następuje natychmiastowy powrót do normalnego stanu pracy. I Imax Zasilacze o małej mocy dysponują zazwyczaj pasywnym ograniczeniem prądu załączeniowego np. PRO-M 3A i 5A. Zasilacze o większej mocy mają aktywne ograniczenie prądu załączeniowego np. wszystkie 1 fazowe PRO-M od 10 A. Imax Bez aktywnego ograniczenia prądu Z aktywnym ograniczeniem prądu t

7 Tabela doboru Zasilacze Seria Wejście Wyjście Wyjście Moc na wyjściu Dodatkowe Funkcje Dopuszczenia Numer kat. Produkt PRO-M PRO-H INSTAPOWER 1-fazowe 3-fazowe Konwerter DC/DC AC (V) Częstotliwość wejściowa (Hz) DC (V) DC (V) Nastawialny zakres wejściowy (V) Prąd znamionowy (A) Moc znamionowa (W) Power Boost Przekaź. statusu Łączenie równoległe Moduły uzupełni. LED DC OK CP M SNT 70W 24V 3A** ,5 29, % tak, maks CP M SNT 120W 24V 5A** ,5 29, % tak, maks CP M SNT 180W 24V 7.5A** ,5 29,5 7, % tak, maks CP M SNT 250W 24V 10A** ,5 29, % tak, maks CP M SNT 500W 24V 20A** ,5 29, % tak, maks CP M SNT 1000W 24V 40A** ,5 29, % tak, maks CP M SNT 250W 24V 10A UW ,5 29, % tak, maks CP M SNT3 120W 24V 5A** ,5 29, % tak, maks CP M SNT3 250W 24V 10A** ,5 29, % tak, maks CP M SNT3 500W 24V 20A** ,5 29, % tak, maks CP M SNT3 1000W 24V 40A** ,5 29, % tak, maks CP M DM20 (Moduł diodowy)* ** Wejście-0,7 n/a CP M DM40 (Moduł diodowy)* ** Wejście-0,7 n/a CP M RM24 (Moduł przekaźnikowy)* n/a CP M CAP (Moduł pojemnościowy)* ** n/a CP T SNT 70W 12V 6A n/a tak, maks CP T SNT 140W 12V 12A / n/a tak, maks CP T SNT 90W 24V 3.8A n/a ,8 90 tak, maks CP T SNT 90W 24V 3.8A CL n/a ,8 90 tak, maks CP T SNT 180W 24V 7.5A / n/a ,5 180 tak, maks CP T SNT 360W 24V 15A / n/a tak, maks CP T SNT 600W 24V 25A / n/a tak, maks CP T SNT 600W 36V 16.5A / n/a ,5 600 tak, maks CP T SNT 90W 48V 2A n/a tak, maks CP T SNT 180W 48V 4A / n/a tak, maks CP T SNT 360W 48V 7.5A / n/a ,5 360 tak, maks CP T SNT 600W 48V 12.5A / n/a ,5 600 tak, maks CP T SNT2 180W 24V 7.5A / /60 n/a ,5 180 tak CP T SNT2 360W 24V 15A / /60 n/a tak CP T SNT2 600W 24V 25A / /60 n/a tak CP T RM 10 (Moduł redundancyjny)* CP T RM 10 (Moduł redundancyjny)* CP SNT 24W 28V 1A / n/a CP SNT 24W 24V 1A / n/a CP SNT 24W 15V 1.5A / n/a 1,5 17, CP SNT 24W 12V 1.5A / n/a 1, CP SNT 24W 5V 2A / n/a CP SNT 25W 5V 5A / CP SNT 48W 12V 4A / CP SNT 48W 24V 2A / CP SNT 48W 48V 1A / CP DCDC 50W 22-24V DC 2A CP DCDC 50W 15V DC 3A CP DCDC 50W 12V DC 3A CP DCDC 50W 20-24V DC 2A CP DCDC 50W 15V DC 3A CP DCDC 50W 12V DC 3A CP DCDC 50W 5V DC 8A CP DCDC 250W 24V 10A ,2 22,5...29, * Dodatkowe moduły ** Opcjonalnie wykonania z metalową stopką

8 Weidmüller partner w zakresie Industrial Connectivity. Jako doświadczony ekspert oferujemy naszym klientom i partnerom na całym świecie wsparcie w zakresie produktów, rozwiązań i usług dotyczących energii, sygnałów i danych w otoczeniu przemysłowym. Doskonale znamy branże i rynki, na których działają nasi klienci, a także potrafi my przewidywać technologiczne wymogi przyszłości. Dzięki temu nieustannie tworzymy innowacyjne, trwałe i wnoszące wartość dodaną rozwiązania dopasowane do indywidualnych potrzeb klientów. spólnie wyznaczamy standardy branży Industrial Connectivity. Weidmüller Sp. z o. o. ul. Ogrodowa Warszawa Tel Fax
