Modelowanie pola siły ciężkości oraz jego zmian w czasie na obszarze Polski

Transkrypt

1 Modelowanie pola siły ciężkości oraz jego zmian w czasie na obszarze Polski Jan Kryński Instytut Geodezji i Kartografii, Warszawa Centrum Geodezji i Geodynamiki

2 Plan prezentacji 1) Wprowadzenie 2) Modele statyczne pola siły ciężkości a) regionalne/lokalne modelowanie geoidy b) globalne modele geopotencjału (GGMs) 3) Zmienność w czasie pola siły ciężkości a) monitorowanie zmian technikami naziemnymi b) monitorowanie zmian technikami satelitarnymi 4) Podsumowanie

3 Wprowadzenie intensywne badania od ponad 20 lat nowe dane naziemne - grawimetryczne - satelitarno-niwelacyjne satelitarne misje grawimetryczne - dokładne GGMs - zmienność w czasie pola siły ciężkości ciągi powtarzanych precyzyjnych absolutnych wyznaczeń przyspieszenia siły ciężkości

4 Modele statyczne pola siły ciężkości (1) Regionalne/lokalne modelowania geoidy (1) kilka ostatnich lat IGiK regionalne modele quasigeoidy Globalne Modele Geopotencjału UWM regionalne modele quasigeoidy UPWr lokalne modele quasigeoidy

5 Modele statyczne pola siły ciężkości (2) model grawimetrycznej quasigeoidy dla Polski GDQM-PL13 model grawimetrycznej quasigeoidy dla Polski GDQM-PL15 remove-compute-restore metoda kolokacji dane: anomalie Faye a (1' 1') EGM08 odchylenia pionu (171 pkt) SRTM, DTED Punkty satel/niwel Regionalne/lokalne modelowania geoidy (2) Odch. std. [cm] POLREF 2.6 EUVN 2.9 ASG-EUPOS 1.8 trawers, I rzędu 1.5 trawers, II rzędu 1.7 IGiK

6 Modele statyczne pola siły ciężkości (3) Regionalne/lokalne modelowania geoidy (3) model grawimetrycznej quasigeoidy dla Polski UWM metoda LSMSA (Least Squares Modification of Stokes formula with Additive corrections) N ~ N N Topo comb N DW C N atmo comb N ellip dane: anomalie wolnopowietrzne (1.5' 3.0') EGM08 SRTM Odch. std. różnic z na ASG-EUPOS [cm] Przed dopasowaniem param param param. 2.2

7 Modele statyczne pola siły ciężkości (4) Regionalne/lokalne modelowania geoidy (4) lokalny model grawimetrycznej quasigeoidy UPWr metoda GGI (Geophysical Gravity data Inversion) dane: punktowe dane grawimetryczne (33330 pt.) satelitarno-niwelacyjne (POLREF i ASG-EUPOS) T P T r T T EGM08 (również EGM96, EIGEN-6c2 i TUMGOCE02S) GTOPO30 model głębokości Moho dla Europy dokładność wewnętrzna wyznaczenia z metodą GGI : 1.2 cm

8 Modele statyczne pola siły ciężkości (5) Globalne Modele Geopotencjału (GGMs) (1) RL05 GOCE-based GGMs vs. EGM08 δζ = ζegm08 ζgoce δδg =ΔgEGM08 ΔgGOCE Odch. std. δζ [cm] GGM Odch. std. δδg [mgal] DIR-R5 TIM-R5 DIR-R5 TIM-R5 Nmax = d/o Nmax = d/o Nmax = d/o

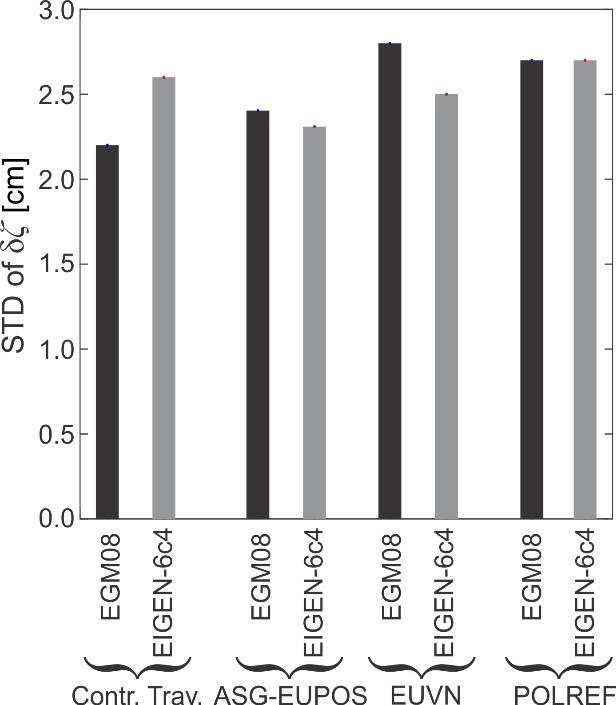

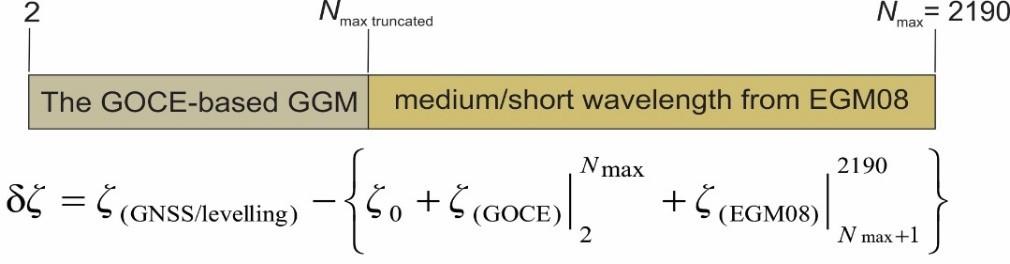

9 Modele statyczne pola siły ciężkości (6) Globalne Modele Geopotencjału (GGMs) (2) GGMs vs. dane satelitarno-niwelacyjne Spectral Enhancing Method (SEM) Satellite only GGMs Combined GGMs Odch. std. δζ przy d/o 200 = 2.8 cm (TIM-R5) Odch. std. δζ cm

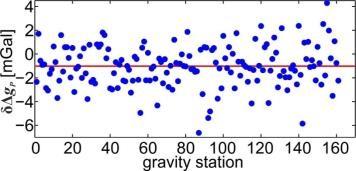

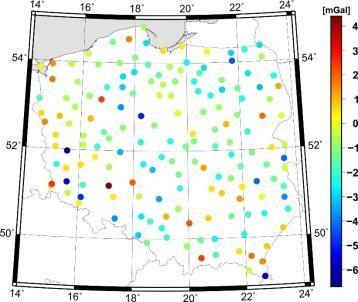

10 Modele statyczne pola siły ciężkości (7) Globalne Modele Geopotencjału (GGMs) (3) RL05 GOCE-based GGMs vs. absolutne wyznaczenia g δ Δ g P Δ g P ( terr.) Δg P ( GOCE ) N max Δ g P ( RTM ) N max Δg 2 P ( EGM08 ) δδ g P (TIM-R5; d/o 200) statystyki δδ g P przy d/o 200 [mgal] Min Max Średnia Odch. std. DIR-R TIM-R GGM

11 Zmienność w czasie pola siły ciężkości (1) Zmienność w czasie pola siły ciężkości kilka ostatnich lat CBK IGiK PW grawimetryczne pomiary pływowe powtarzane absolutne pomiary grawimetryczne grawimetryczne pomiary pływowe opracowywanie danych z misji GRACE powtarzane absolutne pomiary grawimetryczne grawimetryczne pomiary pływowe UWM/CBK opracowywanie danych z misji GRACE

12 Zmienność w czasie pola siły ciężkości (2) Zmienność w czasie przyspieszenia siły ciężkości (1) Wyniki pomiarów pływowych w Obserwatorium Borowa Góra odczyty grawimetrów igrav-027 i LCR G1036 surowe igrav-027 dryft grawimetrów µgal/doba LCR G µgal/doba po filtracji

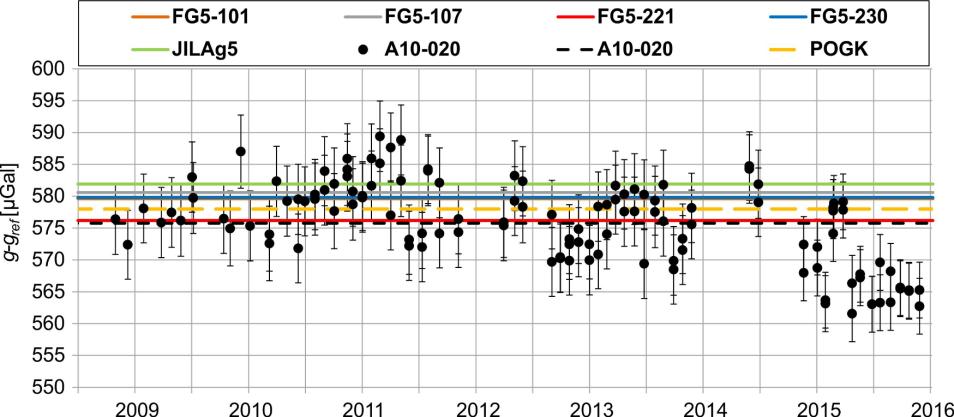

13 Zmienność w czasie pola siły ciężkości (3) Zmienność w czasie przyspieszenia siły ciężkości (2) Wyniki pomiarów absolutnych grawimetrem FG5-230 w Obserwatorium w Józefosławiu s g = ±2.0 µgal

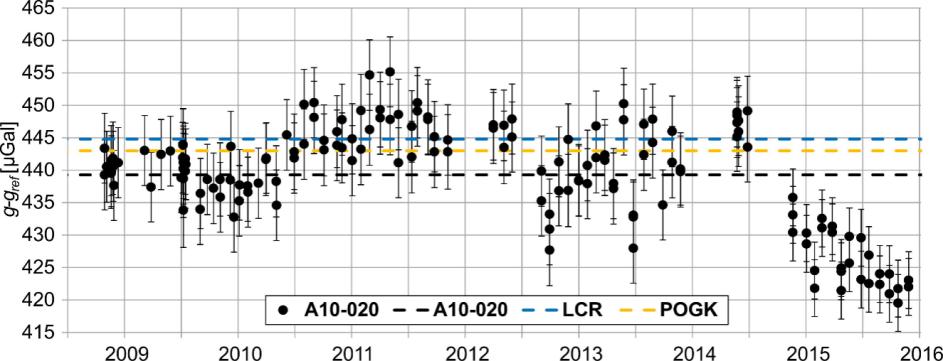

14 Zmienność w czasie pola siły ciężkości (4) Zmienność w czasie przyspieszenia siły ciężkości (3) Wyniki pomiarów absolutnych grawimetrem A w Obserwatorium Borowa Góra A-BG BG-G2 156 sg = ±5.8 µgal

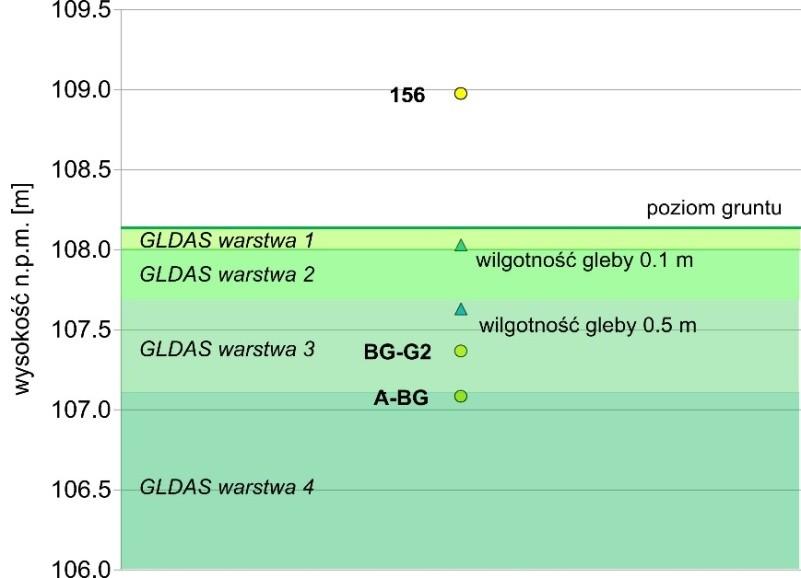

15 Zmienność w czasie pola siły ciężkości (5) Zmienność w czasie bilansu wodnego i przyspieszenia siły ciężkości (1) Zmiany w czasie g z modeli hydrologicznych w Obserwatorium Borowa Góra Wpływ warstw modelu GLDAS na zmiany w czasie g Wpływ lokalnych modeli hydrologicznych na zmiany w czasie g

16 Zmienność w czasie pola siły ciężkości (6) Zmienność w czasie bilansu wodnego i przyspieszenia siły ciężkości (2) Modele hydrologiczne a wyniki pomiarów g grawimetrem A (Borowa Góra) (1) Kontynuacja absolutnych pomiarów g lokalnej hydrologii niezbędna do wiarygodnej interpretacji obserwowanych zmian przyspieszenia siły ciężkości

17 Zmienność w czasie pola siły ciężkości (7) Zmienność w czasie bilansu wodnego i przyspieszenia siły ciężkości (3) Modele hydrologiczne a wyniki pomiarów g grawimetrem A (Borowa Góra) (2) Roczne zmiany g z modeli hydrologicznych ±8 μgal Grawimetr A jest czuły na wielkoskalowe zmiany hydrologii Korelacja pomiarów grawimetrem A z modelem GLDAS 0.58 Zmienność mas w czasie spowodowana atmosferą i pływami Poprawka atmosferyczna obliczona z modeli pogody może się różnić od standardowej poprawki atmosferycznej nawet o ±2 μgal Lokalny model pływowy wyznaczony w Obserwatorium Borowa Góra może się różnić od standardowego modelu pływowego nawet o ±2.5 μgal

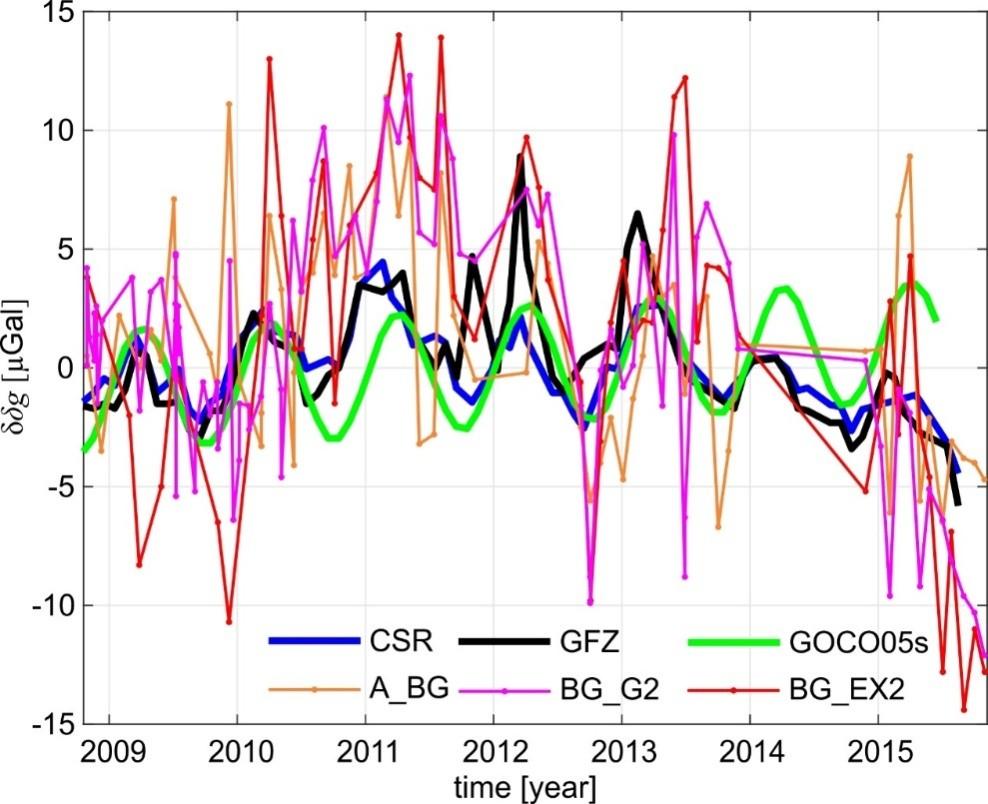

18 Zmienność w czasie pola siły ciężkości (8) Zmienność w czasie bilansu wodnego i przyspieszenia siły ciężkości (4) Pomiary absolutne grawimetrem A w Obserwatorium Borowa Góra a dane z misji GRACE i modeli hydrologicznych szereg czasowy przyspieszenia siły ciężkości wyznaczonego grawimetrem A stanowi cenne narzędzie do kalibracji/walidacji długofalowych zmian g w czasie

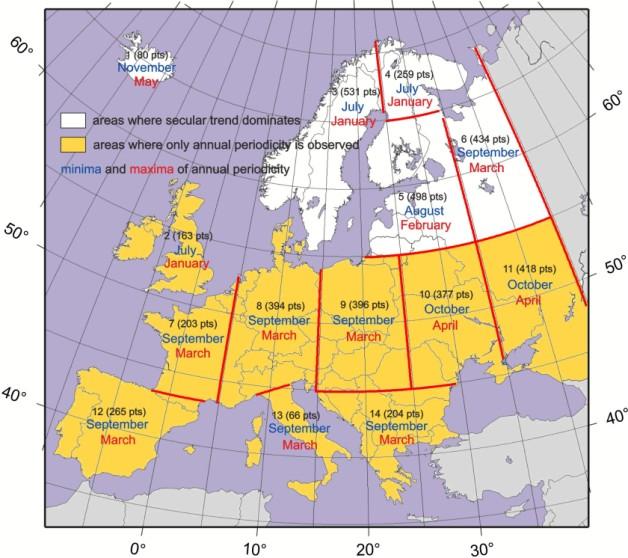

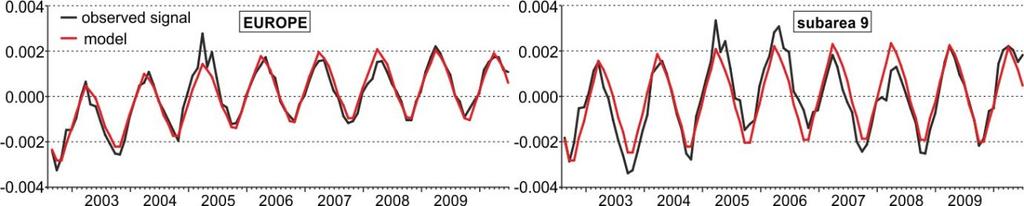

19 Zmienność w czasie pola siły ciężkości (9) Zmiany w czasie geoidy/quasigeoidy (1) zmiany wysokości geoidy uśrednione w podobszarze pokrywającym Polskę wahają się w przedziale 7 mm Optymalny model na tle obserwowanego sygnału zmian wysokości geoidy height [m]

20 Zmienność w czasie pola siły ciężkości (10) 4 podobszary 3º 5º Zmiany w czasie geoidy/quasigeoidy (2) zmiany wysokości geoidy uśrednione w podobszarach wahają się w przedziale 10 mm Predykcja zmian wysokości geoidy [m]

21 Zmienność w czasie pola siły ciężkości (11) Zmiany w czasie bilansu wodnego (1) Modele zagrożeń powodziowych na podstawie kombinacji modeli satelitarnych i meteorologicznych Badany obszar: południowa część Polski (Sudety, Małopolska i Śląsk) Ekwiwalentna warstwa wody dla okresu Pierwsze wyniki kombinacji modelu WGHM z modelem grawimetrycznym sugerują możliwość predykcji okresów powodzi i odwodnienia

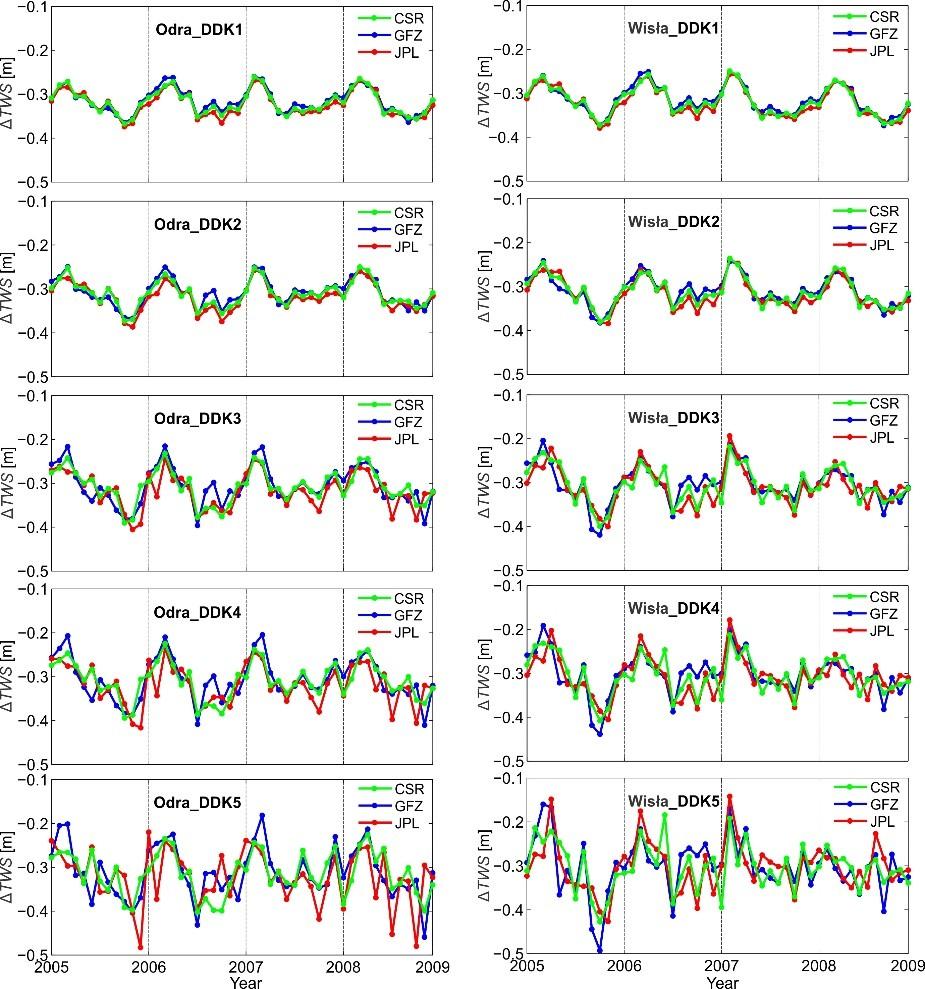

22 Zmienność w czasie pola siły ciężkości (12) Modelowanie pola siły ciężkości oraz jego zmian w czasie na obszarze Polsk i Zmiany w czasie bilansu wodnego (2) Efekty użycia różnych filtrów do danych GRACE Użycie filtrów DDK1, DDK2 i DDK3 wyraźne sezonowe zmiany ΔTWS (Max w marcu i Min w lipcu-wrześniu) Użycie silnego filtru, np. DDK1 powoduje, że wpływ harmonik wyższych stopni i rzędów danych GRACE na wyznaczenie ΔTWS staje się zaniedbywalnie mały Filtry DDK4 i DDK5 przepuszczają więcej sygnału niż inne badane filtry, lecz jednocześnie zachowują więcej szumu Użycie filtrów Gaussa skutkuje mniejszą redukcją szumów w danych GRACE na badanym obszarze Uwaga! Zastosowano maximum d/o = 60

23 Podsumowanie Wnioski Modelowanie geoidy/quasigeoidy na terenie Polski przy użyciu różnych metod i zbiorów danych umożliwia testowanie różnych teorii, programów obliczeniowych oraz poprawianie istniejących modeli Naziemne dane kontrolne o wysokiej jakości (np. anomalie wysokości, absolutne wyznaczenia g) umożliwiają wiarygodną walidację współczesnych GGMs Kontynuowanie pomiarów g i jego zmian spowodowanych hydrologią, atmosferą i pływami ziemskimi jest niezbędne do poprawy jakości wyznaczeń g Należy kontynuować badania zmian geoidy w związku z potrzebą utworzenia kinematycznego systemu odniesienia wysokościowego w Polsce Kombinacja danych GRACE z modelami hydrologicznymi umożliwi lepszy monitoring zmian bilansu wodnego na terenie Polski Zagadnienie filtrowania szumów w danych GRACE wymaga dalszych badań
