1 Głowice i noże Produkty Strona Głowice do wręgów 52 Regulowane głowice do rowkowania 54 Głowice spiralne na płytki wymienne 56 Zestaw głowic do zaokrąglania i fazowania 57 Głowice do skosów Głowice do skosów regulowane 59 Głowice zaokrąglające 60 Głowice do łączeń 63 new Głowice do płycin i ramiaków 66 Zestaw głowic typu profil - kontrprofil 69 Zestaw noży typu profil - kontrprofil 70 Głowice proste bez i z ogranicznikami 71 Zestawy multiprofilowe 72 Noże profilowe oraz ograniczniki 74 Pierścienie, uchwyty oraz tuleje 88 new new new new iamentowa głowica formatyzująca 89 iamentowa głowica formatyzująca na wymienne pytki 90 Noże ryflowane SS 91 Noże M i płytki podporowe SUPER PAC 92 Noże strugające do głowic tnących 93 Noże strugające do głowic tnących - 94 Noże wymienne WM 97 Płytki oraz noże wymienne WM 98

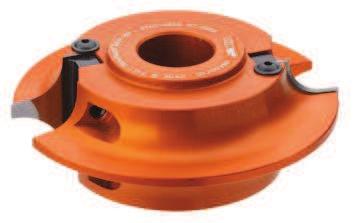

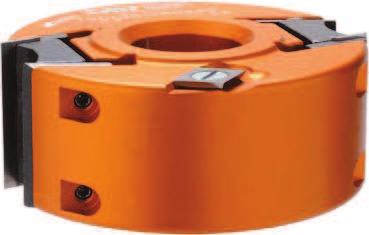

2 Głowice do wręgów INSERT CARIE MAN Głowica do tworzenia: - wręgów górnych i wręgów dolnych; - łączeń - rowków Przeznaczona do pracy na maszynach takich jak: frezarki dolnowrzecionowe, formatyzerki. Z2 V4 MATERIAŁ: Wszystkie materiały, najlepsze rezultaty - płyta wiórowa, MF, materiały drewnopochodne, plastik i laminaty. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia, - 2 proste, wymienne noże VM x12x1,5 [Z2], - 4 noże wymienne VM 14x14x2 [V2], - Narzędzie przeznaczone do posuwu ręcznego MAN, - liny przeznaczone do pozycjonowania noży. UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. 51 Rysunki w skali 1:1 I Z RPM , ~ ~ , ~ ~ ~ ~

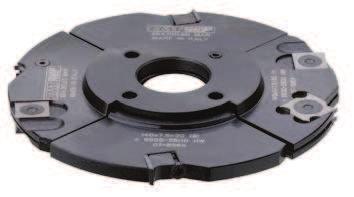

3 Głowice do wręgów z możliwością założenia noży profilowych new INSERT CARIE MAN Głowica do tworzenia: - wręgów górnych i wręgów dolnych; - łączeń - rowków - możliwość założenia noży profilowych ze strony od 67 do 76 Przeznaczona do pracy na maszynach takich jak: frezarki dolnowrzecionowe, formatyzerki. Z2 V2 MATERIAŁ: Wszystkie materiały, najlepsze rezultaty - płyta wiórowa, MF, materiały drewnopochodne, plastik i laminaty. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 proste, wymienne noże VM x12x1,5 [Z2] - 4 noże wymienne VM 14x14x2 [V2] - Narzędzie przeznaczone do posuwu ręcznego MAN - liny przeznaczone do pozycjonowania noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. Możliwość stosowania płytek M i SS Rysunki w skali 1:1 max 20 R7 I Z RPM ~ , ~ ~ ~ ~ x4x

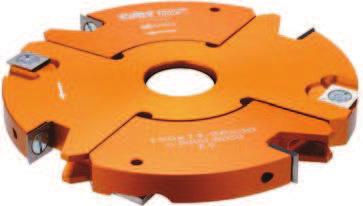

4 Regulowane głowice do rowkowania INSERT CARIE MAN Z4 V4 Frez przeznaczony do tworzenia rowków o wysokości od 4 do 15. Przeznaczone do użytku na frezarkach dolnowrzecionowych, formatyzerkach. ANE TECNICZNE: - orpus z wysoce wytrzymałej stali - 2 noże VM 7,65x12x1,5 [Z2] - 4 noże VM 18x18x1,5 [Z4] - 4 noże VM 14x14x1,2 [V4] - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. min. 4 max 7,5 ZESTAW ZAWIERA: - 2 głowice frezujące typu (A) Z4 + V4-1 głowica frezująca typu () Z2-12 podkładek dystansowych od 0,1 do 2 MATERIAŁ: Rowkowanie we wszystkich materiałach, polecane do drewna litego, sklejki oraz laminatów. min. 8 max 15 Rysunki w skali 1:1 Z +V RPM ~ , ~ ~ ~ ~ N N : o głowic typu (A) Śruba Torx M4x3, Pierścień gwintowany M4 (Ø12x1,7) Pierścień gwintowany M4 (Ø10x1,6) o głowic typu () lin do noży 7x11x9, Śruba M5x lucz Torx T lucz Torx T20 54

5 Regulowane głowice do rowkowania new INSERT CARIE MAN Z2 V2 Frez przeznaczony do tworzenia rowków o wysokości od 14 do 39. Przeznaczone do użytku na frezarkach dolnowrzecionowych, formatyzerkach. ANE TECNICZNE: - orpus aluminiowy - 8 noży VM 13,6x13x2-4 noże VM 19,5x12x1,5-4 noże VM 14x14x2 - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. ZESTAW ZAWIERA: - 1 głowice frezującą typu (A) Z2 + V2-1 głowica frezująca typu () Z2 + V2 - podkładki dystansowe MATERIAŁ: Rowkowanie we wszystkich materiałach, polecane do drewna litego, sklejki oraz laminatów. Rysunki w skali 1:1 I T1 Z RPM ~ , ~ ~ ~ ~ ~ , ~ ~ ~ ~ : lucz T lucz T

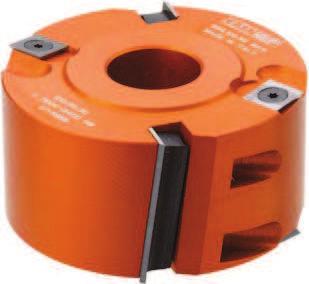

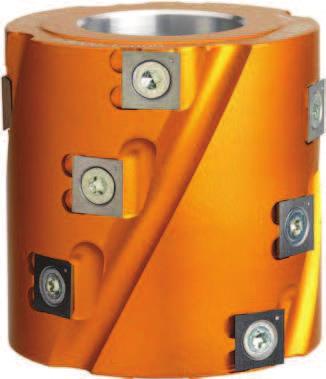

6 Głowice spiralne na płytki wymienne INSERT CARIE MAN Z12 Głowica przeznaczona do strugania w drewnie miękkim i twardym na frezarkach dolnowrzecionowych. Idealna do frezowania zaokrąglonych krawędzi używając łożyska prowadzącego (sprzedawanego oddzielnie) i szablonu. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 12 noży VM 14x14x2 (Z2) z 4 spiralami - Posuw ręczny MAN 14 Max Rysunki w skali 1:1 14 Opcjonalnie łożysko I Z RPM ~ ~ ~ ~ Opcjonalnie: Łożysko 30x62x Łożysko 35x62x Łożysko x80x Łożysko x80x16 new Opcjonalnie R Uwaga: Używając łożyska można wykorzystać tą głowicę do pracy z krzywymi elementami. Natomiast aby uzyskać perfekcyjne wykończenie powierzchni zastosuj płytki 14x14x2 z zaokrąglonymi rogami x14x2 56

7 Regulowane zestawy głowic do zaokrąglania i fazowania UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce INSERT CARIE MAN Z2+2 Zestaw składa się z dwóch części, łatwych do złożenia i zamocowania na frezarkach dolnowrzecionowych. Przeznaczony do drewna litego, blatów kuchennych (pokrytych lub nie). o głowicy pasuje 5 różnych noży do zaokrąglania R = 2, 3, 4, 5, 6 i fazowania materiałów o wysokości od 18 do pod kątem 45. o stosowania na frezarkach dolnowrzecionowych i formatyzerkach. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - Para górnych noży VM o promieniu 4 i fazowaniu 45 (20x20,5x2) [Z2] - dolnych VM o promieniu 4 i fazowaniu 45 (20x20,5x2) [Z2] - wa noże VM x12x1,5 - Zestaw 21 pierścieni dystansowych od 0,1 do 3 - Posuw ręczny MAN - Automatyczne ustawianie noży Min. 18 Max R 4 R Rysunki w skali 1:1 Z RPM ~ , ~ ~ ~ ~ : A4 zaokrąglających/fazujących (góra) R=4+45 : zaokrąglających/fazujących (dół) R= Noże x12x1, lucz ex lucz ex 3 17x11x9,5 46x11x9, A2 zaokrąglających/fazujących (góra) R= A3 zaokrąglających/fazujących (góra) R= A5 zaokrąglających/fazujących (góra) R= A6 zaokrąglających/fazujących (góra) R= zaokrąglających/fazujących (dół) R= zaokrąglających/fazujących (dół) R= zaokrąglających/fazujących (dół) R= zaokrąglających/fazujących (dół) R=

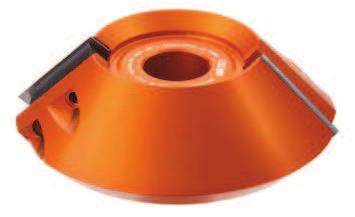

8 Głowice do skosów INSERT CARIE MAN Z2 Głowica kątowa przeznaczona do fazowania krawędzi pod kątem 45 dając idealne wykończenie za każdym razem, szczególnie ważne przy produkcji łączeń. Głowica przeznaczona do frezarek dolnowrzecionowych oraz formatyzerek. Idealna do wszystkich materiałów, polecana do drewna litego, fornirowanych paneli oraz pokrytych plastikiem. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM x12x1,5 [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. 35 Max 33 Rysunki w skali 1:1 Z RPM ~ , ~ ~ ~ ~

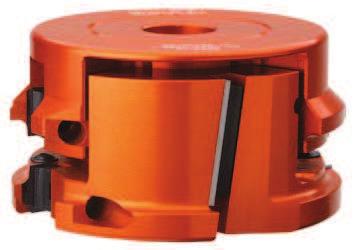

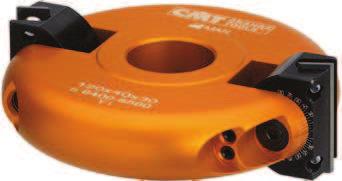

9 Głowice do skosów regulowane INSERT CARIE MAN Z2 Głowica kątowa regulowana przeznaczona do fazowania krawędzi pod dowolnym, ustalonym kątem dając idealne wykończenie za każdym razem, szczególnie ważne przy produkcji łączeń. Głowica przeznaczona do frezarek dolnowrzecionowych oraz formatyzerek. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM x12x1,5 (Z2) - Posuw ręczny MAN - lokada noży po obu stronach od 0 do 45 z możliwością zatrzymania się co 7,5 UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. Rysunki w skali 1:1 I Max 45,7 Max Max 38,6 44 I = I = Max Max 37 41,7 Max Max 34,6 Max 35,4 28,3 I _Max 45 Z RPM ~ ~ ~ ~ : klucz imbusowy 5 I _Max 45 Z RPM ~ ~ ~ : klucz imbusowy 4 59

10 Głowice zaokrąglające INSERT CARIE MAN Z2 Innowacyjna głowica frezująca, mająca możliwość zamontowania trzech różnych noży, tworzących zaokrąglenie 6 różnych promieni. Standardowa głowica posiada promienie 5 i 10; pozostałe dwa noże, do dokupienia, mają tworzyć promienie o rozmiarach 4-8 i 3-6. o zastosowania na frezarkach dolnowrzecionowych i formatyzerkach. o wszystkich materiałów, idealna do drewna litego oraz materiałów drewnopochodnych. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM o promieniach 5/10 (25x24,8x2) [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. Standard Opcjonalnie 25 Rysunki w skali 1: Z RPM ~ , ~ ~ ~ ~ Opcjonalnie: Para profilowych noży R=4/8 (25x24,8x2) Para profilowych noży R=3/6 (25x24,8x2) x

11 Głowice zaokrąglające INSERT CARIE MAN Z2 Głowica zaokrąglająca, mająca możliwość zamontowania trzech różnych noży, tworzących zaokrąglenie 6 różnych promieni. Standardowa głowica posiada noże o promienach: 15 i 20; istnieje możliwość zakupu noży tworzących promienie o rozmiarach o zastosowania na frezarkach dolnowrzecionowych i formatyzerkach. o wszystkich materiałów, idealna do drewna litego oraz materiałów drewnopochodnych. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM o promieniach 15/20 (45x34,5x2) [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. Standard Opcjonalnie R12 45 R20 R18 Rysunki w skali 1: Z RPM ~ , ~ ~ ~ ~ x Opcjonalnie: Para profilowych noży R=12/18 (45x34,5x2) 61

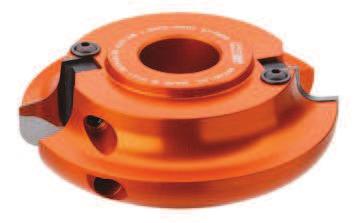

12 Głowice zaokrąglające UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce INSERT CARIE MAN Z2 Głowica przeznaczona do produkcji mebli, drzwi oraz frontów kuchennych, dająca doskonałe efekty za każdym razem. Głowica posiada możliwość zastosowania w niej 3 różnych noży, tworzących następujące promienie: 10, 12 i 15. o użytku na frezarkach dolnowrzecionowych oraz formatyzerkach. obra do wszystkich materiałów, polecana do drewna litego oraz materiałów drewnopochodnych. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM o promieniach 10 (34,8x29,3x2) [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży Standard ,8 Rysunki w skali 1:1 Opcjonalnie R12 R12 Z RPM ~ , ~ ~ ~ ~ Opcjonalnie: profilowych R=12 (34,8x29,3x2) profilowych R=15 (34,8x29,3x2) x

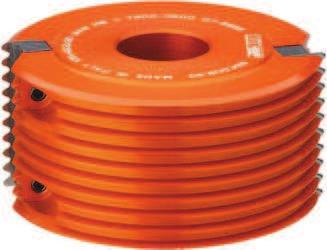

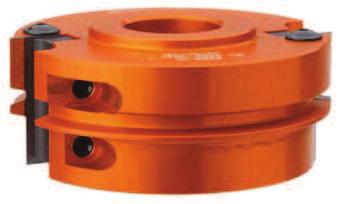

13 Głowice do łączeń INSERT CARIE MAN Z2 zięki zastosowaniu profesjonalnej głowicy CMT do łączeń, można otrzymać wytrzymałe i silne połączenia każdego obrabianego drewna oraz materiałów drewnopochodnych, o grubości do 47. Przeznaczona do użytku na frezarkach dolnowrzecionowych i formatyzerkach. obra do wszystkich materiałów, polecana do drewna litego oraz materiałów drewnopochodnych. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM 49,6x11,9x1,5 [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. Ø105 Rysunki w skali 1:1 49,6 47 5,2 2,5 Z RPM ~ , ~ ~ ~ ~ x Opcjonalnie: Pierścień prowadzący Øx2,6x Pierścień prowadzący Øx2,6x31, Pierścień prowadzący Ø55x2,6x Pierścień prowadzący Ø60x2,6x Pierścień prowadzący Ø70x2,6x 63

14 Głowice do połączeń odwrotnych INSERT CARIE MAN Z2 Unikalną i ważną rzeczą jest tworzenie odpowiednich połączeń klejonych bez błędów, szczególnie przy produkcji paneli o szerokich wymiarach, drzwi czy mebli. o użytku na frezarkach dolnowrzecionowych oraz formatyzerkach. Przeznaczona do wszystkich materiałów, polecana do drewna litego oraz materiałów drewnopochodnych. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM x18x2 [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. R1 R1 Rysunki w skali 1:1 Max 38 Min Z RPM ~ , ~ ~ ~ ~ x

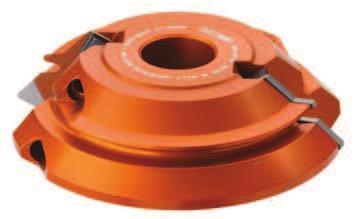

15 Głowice do połączeń INSERT CARIE MAN Z2 Głowica kątowa do łączeń, gdzie maksymalna wysokości obrabianego materiału wynosi 26. o produkcji pudełek, ram oraz każdego rodzaju asortymentu gdzie wykorzystuje się podobne łączenie. o użytku na frezarkach dolnowrzecionowych oraz formatyzerkach. Przeznaczona do wszystkich materiałów, idealna do drewna litego oraz materiałów drewnopochodnych. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM 43x23x2 [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. 29 Rysunki w skali 1:1 min.14 Max 26 Z RPM ~ , ~ ~ ~ ~ x

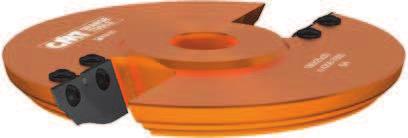

16 Głowice do płycin new INSERT CARIE MAN Z2 Nasze nowe głowice nadają się idealnie do produkcji mebli, szaf, drzwi i frontów kuchennych. To wyjątkowe narzędzie pozwoli Ci stworzyć 6 różnych profili poprzez użycie standardowych jak i opcjonalnych noży. Głowice z tej serii są praktycznym i ekonomicznym rozwiązaniem. Aby zachować maksymalne bezpieczeństwo pracy a także uzyskać perfekcyjne wykończenie materiału zalecamy wykonywanie prac w kilku przejściach. Przeznaczone do użytku na frezarkach dolnowrzecionowych, na wszystkich materiałach, najlepsze do drewna litego oraz materiałów drewnopochodnych. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM typu (A) x25x2 [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży. UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. 25 Standard Opcjonalnie A C E G Z RPM ~ ~ ~ ~ x A A A A Opcjonalnie: x25x2 para noży typu () C x25x2 para noży typu (C) x25x2 para noży typu () E x25x2 para noży typu (E) G x25x2 para noży typu (G) 66

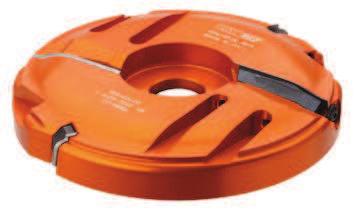

17 Głowice do płycin INSERT CARIE MAN Z2+2 Głowica przeznaczona do produkcji mebli oraz frontów kuchennych. Posiada możliwość zastosowania trzech różnych profili. Przeznaczona do użytku na frezarkach dolnowrzecionowych, na wszystkich materiałach, najlepsza do drewna litego oraz materiałów drewnopochodnych. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM typu (A) 19,8x11,9x1,5 [Z2] - 2 noże VM typu () 60x11,9x1,5 [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. 25,5 30 Rysunki w skali 1: R21 R Max 60 9 Max 55 6 Max 52 Z RPM ~ , ~ ~ ~ ~ : lucz ex 3x90x135 x2 16x11x9,5 53x11x9, A A A A A A A A A A

18 Głowice do ramiaków INSERT CARIE MAN Z2 UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. Standard Głowica frezująca kształtowa to dwa narzędzia w jednym, idealna do produkcji drzwi meblowych. Przeznaczona do użytku na frezarkach dolnowrzecionowych, w drewnie litym oraz materiałach drewnopochodnych o wymiarach od min 22 - do max 25 wysokości. ANE TECNICZNE: - orpus z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - 2 noże VM typu (A) x24,5x2 [Z2] - Posuw ręczny MAN - Automatyczne ustawianie noży A Opcjonalnie C C C Z RPM ~ , ~ ~ ~ ~ Opcjonalnie: typu () x24,5x C typu (C) x24,5x typu () x24,5x2 Rysunki w skali 1:1 x A A A A A

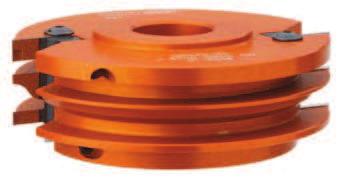

19 Zestaw głowic typu profil - kontrprofil INSERT CARIE MAN Z2 V4 Głowica zaprojektowana do produkcji mebli oraz drzwi w miękkim i twardym drewnie. Firma CMT oferuje pięć najpopularniejszych, klasycznych profili wykończeniowych. Głowica rowkująca, dołączona do zestawu może być używana osobno, do tworzenia rowków w materiale o grubości od 8 do 15. Głowica do ramiaków przeznaczona do zastosowania na frezarkach dolnowrzecionowych. o obróbki drewna litego oraz materiałów drewnopochodnych o maksymalnej grubości do 48. UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce. ANE TECNICZNE: - orpusy głowic (1 i 2) wykonane są z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - Głowica typu (3) wykonana jest z wysoce wytrzymałej stali - 2 noże VM typu (A1) 25x29,8x2 [Z2] - 2 noże VM typu (A2) 25x29,8x2 [Z2] - 4 noże VM 7,65x12x1,5 [Z4] - 4 noże VM 14x14x2 [V4] - 12 podkładek dystansowych od 0,1 do 3 do głowic typu (1 i 2) - 12 podkładek dystansowych od 0,1 do 2 do głowicy typu (3) - Posuw ręczny MAN - Automatyczne ustawianie noży. 3,5 12, Min. 37 Max ,6 1,6 Min. 37 Max 48 min. 8 max , ,5 3, ,5 4 Min. 22 Max ,5 13,5 Min. 22 Max 30 32,9 13,5 3 7 Z + V RPM ~ , ~ ~ ~ ~ : Głowica typu (1) Głowica typu (2) A1 VM A1 25x29,8x A2 VM A2 25x29,8x VM 1 25x29,8x VM 2 25x29,8x C1 VM C1 25x29,8x C2 VM C2 25x29,8x Para nozy VM 1 25x29,8x VM 2 25x29,8x E1 VM E1 25x29,8x E2 VM E2 25x29,8x liny do noży 23x11x9, liny do noży 23x11x9, Śruba M6x Śruba M6x Głowica typu (3) Noże VM 7,65x12x1, liny do noży 6,8x11x9, Śruba M5x Noże VM 14x14x Śruba M5x6, lucz ex T lucz ex T20 69

20 Zestaw noży typu profil - kontrprofil Standard A A2 A A1 A2 Rysunki w skali 1:1 Opcjonalnie C C C2 2 C2 C E E2 1 E1 2 E2 E Rysunki w skali 1:1 70

21 Głowice proste bez ograniczników 692 SP MEC Z2 UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce z miejscem na 12 kompletów noży. Firma CMT gwarantuje perfekcyjne wykonanie każdego projektu za pomocą głowic frezujących, przeznaczonych do użytku na frezarkach dolnowrzecionowych. ANE TECNICZNE: - orpus bez ograniczników z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - Para prostych, uniwersalnych noży - Posuw mechaniczny MEC - Automatyczne ustawianie noży - Możliwość użycia noży oraz noży ( 690) I RPM korpus stalowy 38 korpus aluminiowy 78 19, ~ * ~ * ,4-50~ ~ ,75-50~ ~ ~ UWAGA: *Ze względów bezpieczeństwa zaleca się używanie tylko noży o wysokości. Głowice proste z ogranicznikami UWAGI: Głowica sprzedawana w wytrzymałej, plastikowej walizce z miejscem na 12 kompletów noży i ograniczniów. 693 SP MAN Z2 Firma CMT gwarantuje perfekcyjne wykonanie każdego projektu za pomocą głowic frezujących, przeznaczonych do użytku na frezarkach dolnowrzecionowych. ANE TECNICZNE: - orpus z ogranicznikami z wytrzymałego stopu aluminium odpornego na wysokie przeciążenia - Para prostych uniwersalnych noży i ograniczników - Posuw ręczny MAN - Automatyczne ustawianie noży i ograniczników - Możliwość użycia noży oraz noży ( 690) i odpowiednich ograniczników ( 691) - onstrukcja zgodna z Europejską Normą EN I RPM korpus stalowy 38 korpus aluminiowy ~ ~ ,75-50~ ~ ~

22 Zestawy multiprofilowe 692 SP MEC Z2 Firma CMT przygotowała do Państwa dyspozycji 13 profili noży dla profesjonalistów. Wybrane noże nadają się do tworzenia połączeń, ramek, z czego trzy nadają się do produkcji drzwi kuchennych. Specjalna konstrukcja głowicy sprawia, że istnieje możliwość zastosowania w niej noży o wysokości lub. Zestawy są sprzedawane w wygodnych i bezpiecznych plastikowych walizkach. ZESTAW ZAWIERA: - 1 głowica frezująca wykonana z wytrzymałego stopu aluminium z automatycznym ustawianiem noży, - 13 par noży profilowych o wysokości (ilustracja poniżej) I RPM 78 19, ~ ~ ,4 50~ ~ ,75 50~ ~ ~ SP MEC Z2 Firma CMT przygotowała do Państwa dyspozycji 13 profili noży dla profesjonalistów. Wybrane noże nadają się do tworzenia połączeń, ramek, zaokrąglania oraz fazowania. Specjalna konstrukcja głowicy sprawia, że istnieje możliwość zastosowania w niej noży o wysokości lub. Zestawy są sprzedawane w wygodnych i bezpiecznych plastikowych walizkach. ZESTAW ZAWIERA: - 1 głowica frezująca wykonana z wytrzymałego stopu aluminium z automatycznym ustawianiem noży, - 13 par noży profilowych o wysokości (ilustracja poniżej) I RPM 78 19, ~ ~ ,4 50~ ~ ,75 50~ ~ ~

23 Zestawy multiprofilowe 693 SP MAN Z2 Firma CMT przygotowała 7 profili kształtowych dla profesjonalnych wykonawców. Zestaw zawiera noże do produkcji drzwi kuchennych, jeden profil prosty oraz 3 profile do tworzenia połączeń na pióro-wpust. Specjalna konstrukcja głowicy sprawia, że istnieje możliwość zastosowania w niej noży o wysokości lub. onstrukcja głowicy zgodna z Europejską Normą EN Zestaw sprzedawany w wygodnej i bezpiecznej, plastikowej walizce. ZESTAW ZAWIERA: - 1 głowica frezująca wykonana z wytrzymałego stopu aluminium z automatycznym ustawianiem noży - 7 par noży profilowych o wysokości - ilustracja poniżej - 7 par odpowiednich ograniczników I RPM ~ ~ ~ SP MAN Z2 Firma CMT przygotowała 7 profili kształtowych dla profesjonalnych wykonawców. Zestaw zawiera noże do tworzenia połączeń, ramek oraz fazowania. Specjalna konstrukcja głowicy sprawia, że istnieje możliwość zastosowania w niej noży o wysokości lub. onstrukcja głowicy zgodna z Europejską Normą EN Zestaw sprzedawany w wygodnej i bezpiecznej, plastikowej walizce. ZESTAW ZAWIERA: - 1 głowica frezująca wykonana z wytrzymałego stopu aluminium z automatycznym ustawianiem noży - 7 par noży profilowych o wysokości - ilustracja poniżej - 7 par odpowiednich ograniczników I RPM ~ ~ ~

24 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP R R R R20 R R R R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. 74 Rysunki w skali 1: Wymiary w.

25 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP R R R1 R9 R R7 R R7 R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. Rysunki w skali 1: Wymiary w. 75

26 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP R R R R7.5 R R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach Rysunki w skali 1: Wymiary w.

27 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 R R12 R R SP R R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. Rysunki w skali 1: Wymiary w. 77

28 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP R25 R2 5 R12 R R9 R R1 4 R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. 78 R1 4 Rysunki w skali 1: Wymiary w.

29 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość= R0. R Coppia di limitator/par contracuchillas R x SP R R R R7 8 R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. Rysunki w skali 1: R12 Wymiary w. 79

30 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP R R R R23 R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. Rysunki w skali 1: R7 13 R Wymiary w.

31 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 R R R2.5 R R R R R14 R 3 R7 SP R R13 36 (9x4) R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. Rysunki w skali 1: Wymiary w. 81

32 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP R20 R2 0 R20 R2 0 R2.5 R R18 R R R2.5 R2. R R22 R R R 3.5 R R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. 82 Rysunki w skali 1: Wymiary w.

33 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość= R R12 R Wymiary otworów noży profilowych, niezależnie od wysokości roboczej Noże profilowe oraz ograniczniki: Wysokość robocza= Grubość= R11 R1 1 R20 R2 0 R SP R20 R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. Rysunki w skali 1: Wymiary w.

34 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP R R20 R R20 R R20 R2 0 R7 R R 4 R20 R2 0 R R13 R R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. 84 Rysunki w skali 1: Wymiary w.

35 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 R12 SP R x R R25 R R25 R2 5 R R R 0 R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. Rysunki w skali 1: Wymiary w. 85

36 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP 17 R2 R2 R R R R R9 R R R20 R R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. 86 R Rysunki w skali 1: Wymiary w.

37 Noże profilowe oraz ograniczniki Wysokość robocza=, Grubość=4 SP 5 R R16 R20 R R R11 R R R R Uwaga: Wszystkie noże i ograniczniki dostępne są w parach. Rysunki w skali 1:2. Wymiary w. 87

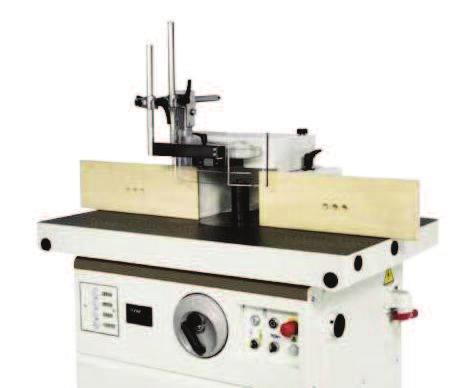

38 Noże proste i ograniczniki (z możliwością ostrzenia) Pierścienie redukcyjne Uchwyt pod tuleje ER OPIS I MAX 32,5 44, ,5 44, ,05 12, , ,4 19, , , ,75 19, ,75 25, , Uwaga: o użytku tylko w parach. 796 S 3 M12x1,75 3 ~ 12, M14x2 3 ~ 12, M16x2 3 ~ 12, : Nakrętka M25x1, lucz ER20 SP ANE TECNICZNE: - ardzo wytrzymała stal - Precyzyjne i dokładne wykonanie UWAGI: Tuleje zaciskowe sprzedawane osobno (ER20) Tuleje ER20 do art /142/ ER ER ER ER2012 6,35 ER2006,35 12,7 ER2012,7 8 ER ER

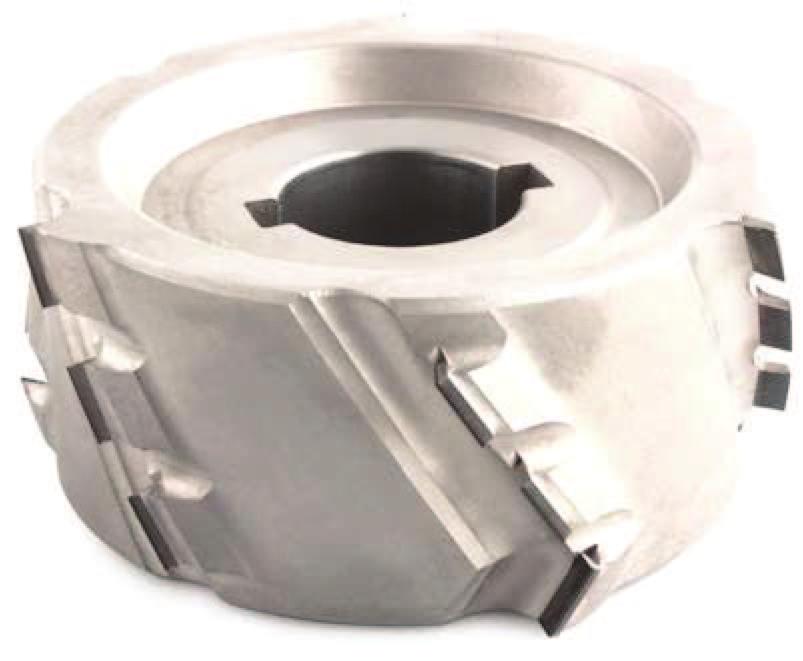

39 iamentowe głowice formatyzujące do okleinarek GM iamentowa głowica przeznaczona do formatowania krawędzi na okleiniarkach i formatyzerkach z posuwem mechanicznym. Głowice asymetryczne new Wysokość płytki IA 4,5! Pozwala na 5-6 krotne ostrzenie narzędzia, co w znaczny sposób wydłuża czas pracy. Głowice symetryczne I h A d h l I h d l I bez podfrezowania podfrezowanie górne podfrezowanie obustronne C d l I d Z WPUST TYP (obr. prawe) (obr. lewe) (symetryczne) x8 A GM RA4 GM A x8 A GM RA4 GM A x8 C GM SSC x8 A GM RA4 GM A x8 A GM RA4 GM A x8 C GM SSC x8 C GM RC4 GM C x8 A GM RA4 GM A x8 C GM SSC x 8 A GM RA4 GM A4 GM SSA x 8 GM R4 GM GM SR x8 A GM SSA x8 C GM SSC x8 A GM RA4 GM A x8 GM R4 GM x8 A GM RA4 GM A x8 GM SR x8 C GM RC4 GM C x 8 A GM RA4 GM A x 8 GM R4 GM x 8 GM SR x 8 A GM RA4 GM A x 8 GM R4 GM x 8 C GM RC4 GM C x8 C GM RC4 GM C x 8 GM R4 GM GM SR x 8 A GM RA4 GM A x8 C GM SSC x8 GM R4 GM x 8 C GM RC4 GM C4 GM SSC x 8 A GM RA4 GM A x 8 GM R4 GM x 8 C GM RC4 GM C4 GM SSC4 UWAGA: Inne rozmiary dostępne na zapytanie. 89

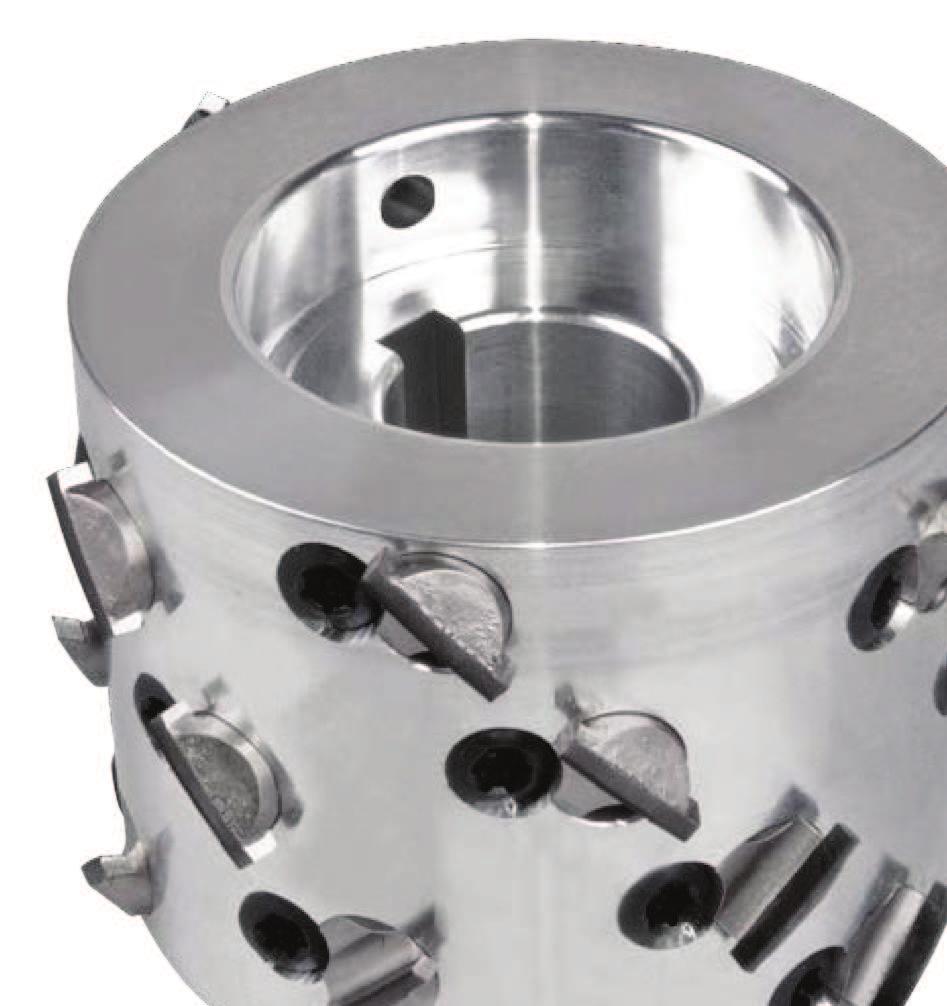

40 iamentowe głowice na płytki wymienne G new iamentowa głowica na wymienne płytki przeznaczona do formatowania krawędzi na okleiniarkach z posuwem mechanicznym. ekki materiał konstrukcyjny, redukuje wibracje, co przekłada się na mniejsze zużycie łożysk w maszynie. Ostrza z kątem osiowym 45 zapewniające gładką powierzchnię obrabianej krawędzi. Możliwość własnego komponowania układu ostrzy na głowicy np. układ symetryczny lub asymetryczny Możliwość wymiany wkładów IA Ograniczenie hałasu ze względu na szczególną geometrię konstrukcji Możliwośc segmentowego wykorzystania płytek IA (patrz rysunek poniżej) F I Z (obr. prawe) (obr. lewe) G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C G RC3 G C3 90

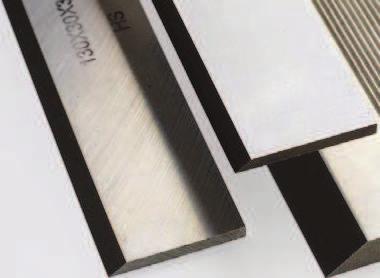

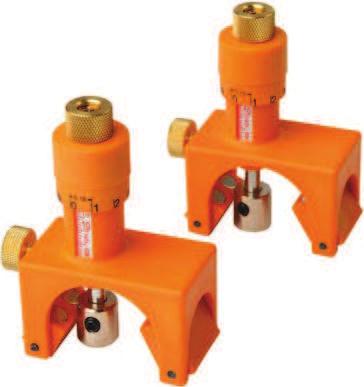

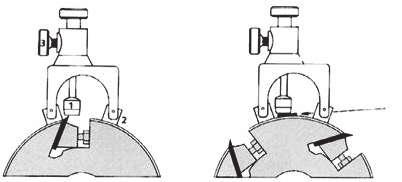

41 Noże ryflowane SS W opakowaniu 4 sztuki MATERIAŁ SS 6% W SS 18% W Miękkie drewno, suche Miękkie drewno, mokre Twarde drewno, suche Twarde drewno, mokre R Ryfle na nożu umożliwiają jego precyzyjne zamocowanie na głowicy. SS 6%W SS 18%W R R R R R R R R R R R R R R R R R R R R R UWAGA: Inne rozmiary dostępne na zapytanie. SS Wspaniale obrze Przyrząd do ustawiania noży CMT792 Nawet najlepsze noże nie będą wykonywać swoich zadań jeżeli nie zostaną prawidłowo zamontowane i ustawione. Wbudowane podbijaki mocują się zarówno na głowicy strugarki, jak i na nożach podczas precyzyjnego ustawiania noży w najlepszym możliwym położeniu. ANE TECNICZNE: - Ceramiczne stopki z magnesem, - Połączenia z namagnesowanymi łącznikami, - Precyzyjne urządzenie do ustalania głębokości. 2 możliwości przeprowadzenia ustawienia noży ZAETY: - Pasuje do wału nożowego o dowolnej średnicy - Ustawianie noży bez wymontowywania wału - ardzo prosta obsługa - Precyzyjne ustawianie noży Ustawianie w korpusie za pomocą znaków znajdujących się na oryginalnym nożu Ustawianie bezpośrednio na stole urządzenia i korpusu 91

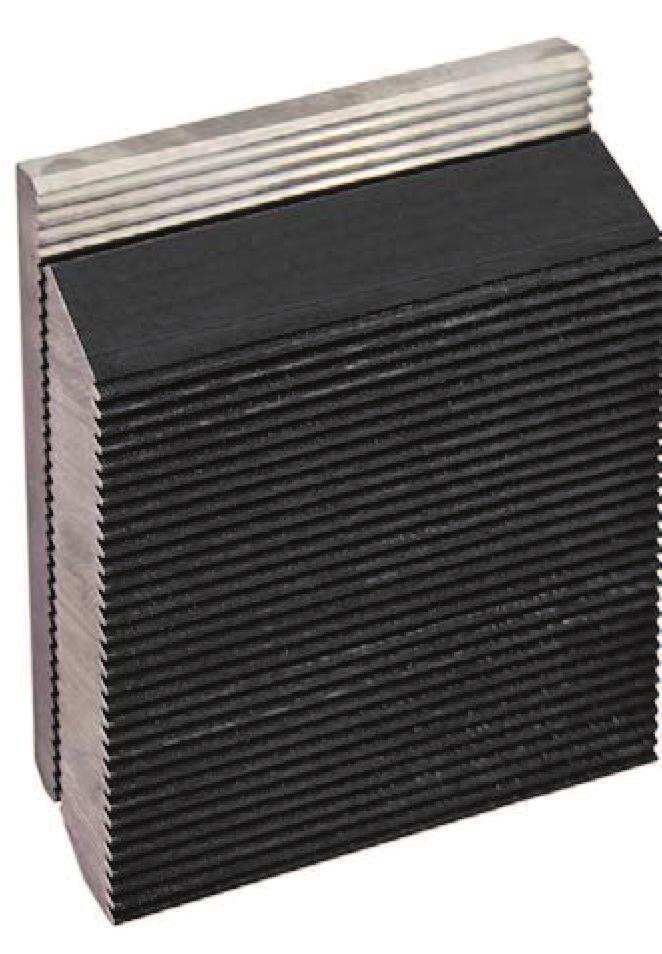

42 Noże M i płytki podporowe SuperPack SP-PSP new o głowic frezarskich z nożami ryflowanymi. Idealne do drewna litego, twarde oraz miękkie, a także do materiałów drewnopochodnych. Noże ryflowane M do pracy z płytka podporową. ANE TECNICZNE: =38, struganie =, profil max 12 =60, profil max 23 Noże M - MG18 Płytka podpo- rowa 38 3,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP ,2 SP ,1 PSP Noże Super Pack M z płytkami wspierającymi. Grubość całkowita

43 Noże strugające do głowic tnących new SS-M SS M M SS 6%W SS 18%W M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M W opakowaniu 4 sztuki MATERIAŁ SS6%W SS18%W M Miękkie drewno, suche Miękkie drewno, mokre Twarde drewno, suche Twarde drewno, mokre Płyta wiórowa MF Sklejka Wspaniale obrze UWAGA: Inne rozmiary dostępne na zapytanie. ustrzane wykończenie krawędzi tnących pozwala na doskonałe skrawanie i dłuższą żywotność S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M S S M

44 Noże strugające do głowic tnących - - Standard new SS M lin montażowy Nóż Zestaw lin montażowy Nóż - Stal chromowa Nóż - OAT S 60 18,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, (1) 18,6 0, (1) (1) (1) 6 18,6 0, (1) 18,6 0, (1) (1) (1) 6 18,6 0,

45 Noże strugające do głowic tnących new - - Standard - - aer lin montażowy Nóż - Stal chromowa Nóż - OAT S ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, UWAGA: Na zamówienie dostępne inne rozmiary noży oraz ich mocowania F lin montażowy Nóż - Stal chromowa Nóż - OAT S ,6 0, ,6 0, Felder lin montażowy Nóż - Stal chromowa Nóż - OAT S ,6 0, F F ,6 0, F F ,6 0, F F ,6 0, F F ,6 0, F F - - Mafell M lin montażowy Nóż - Stal chromowa Nóż - OAT S ,6 0, M M ,6 0, M M ,6 0, M M ,6 0, M M ,6 0, M M ,6 0, M M ,6 0, M M ,6 0, M M ,6 0, M M 95

46 Noże strugające do głowic tnących new TERSA 10 (60~930) 2,3 CENTROSTAR CENTROFIX QUICFIX 12 (100~930) 2,7 CENTROOC 16 (20~930) 3 W opakowaniu 2 sztuki MATERIAŁ obrze Wspaniale rewno iglaste, suche rewno iglaste, mokre Twarde drewno, suche Twarde drewno, mokre rewno egzotyczne S1-S2-S3 TERSA CENTROSTAR, CENTROFIX, QUICFIX CENTROOC SS M S ,3 S ,7 S S ,3 S ,7 S S ,3 S ,7 S S ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S S ,3 S ,7 S ,3 S ,7 S S ,3 S ,7 S ,3 S ,7 S S ,3 S ,7 S S ,3 S ,7 S S ,3 S ,7 S ,3 S ,7 S S ,3 S ,7 S ,3 S ,7 S S ,3 S , S ,3 S ,7 S S ,3 S ,7 S ,3 S ,7 S S ,3 S ,7 S S ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S S ,3 S , ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S ,3 S , S ,3 S ,7 S ,3 S , ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S ,3 S , ,3 S ,7 S ,3 S ,7 S ,3 S ,7 S ,3 S , ,3 S ,7 S ,3 S ,7 S S ,3 S ,7 S ,3 S ,7 S ,3 S , ,3 S , ,3 S ,7 S S UWAGA: Na zamówienie dostępne są także inne długości noży sytemowych: Tersa, Centrostar, Centrofix, Quickfix, Centrolock oraz noże w wersji M. Posiadamy w ofercie również noże do innych systemów". 96

47 Noże wymienne VM do strugarek ręcznych 790 VM 10-częściowe opakowanie Producent Model opakowanie 2 szt. opakowanie 10 szt. 56,0 5,5 1,1 Adler ,0 5,5 1,1 Wegoma ,5 5,5 1,1 Aeg T75 new lack & ecker N75, 7SR, 600 osch 0590, P0, 1590,1591 Festo REP75 affner F222 olz-er 2223, 2286, 2320 ress Jet-Star 6701, 6702 Mafell U75 Metabo 6375 Scheer M75/3, M80 Skil 98 78,0 5,5 1,1 Virutex ,5 5,9 1,2 Elu MFF, MFF80, MFF81, new MFF81E, PF161 80,5 5,5 1,1 Elu MFF Aeg osch affner 82,0 5,5 1,1 Aeg E82, E825, E822, E4, E700, E82-1, 0, 7, E700R lack & ecker N76 osch PO 100/1, PO 200/ , PO 2-82/3-82, Gustav, OO882 Casals CE82 ewalt W678, W678E, W680 Elu 15,,, E Fein S2151 Felisatti TP282 affner F224 itachi F20, F20A, FP20A, P20V, P20SA olz-er 2321, 2322 egna 2, G82 Mafell EU82, MU82 Makita 1001, 1100, 1125, 1900, 1901, 1923, 1923, 1923O Metabo 4382, 8382, 0882, 0883, EO983 Perless 82 Peugeot RA0, 82RAC, RA82CS, 2 RA1-82, RA3-82, RA1082CA Ryobi 1323-A Skil 92, 94, 95, 96, 97 16, 1510 Stayer ,0 5,5 1,2 Aeg itachi F30A, FU30 Ryobi 120N, 1N, 1205N, ,0 5,5 1,1 Aeg 7, E102, E częściowe opakowanie ane techniczne: - NR. # ISO: Twardość (V10): Wytrzymałość na zginanie (N/2): Zastosowanie: rewno miękkie obre rewno twarde odpowiedni Sklejka Odpowiedni 97
