1 INSTRUKCJA OBSŁUGI Nr produktu Bezprzewodowa stacja pogodowa HomeWizard SHS-5400 Strona 1 z 28

2 Instrukcja szybkiego uruchomienia Instalacja Twojej stacji pogodowej jest szybka i prosta! 1. Włóż baterie do jednostki głównej oraz włącz wyświetlacz za pomocą zasilacza 2. Sparuj czujniki zewnętrzne (termometr, czujnik wiatru, czujnik deszczu) z jednostką główną za pomocą poniższej procedury: a. Otwórz komorę baterii czujnika b. Naciśnij przycisk LINK na jednostce głównej c. Włóż baterie do czujnika (w przeciągu 30 sekund) d. Dioda LED LINK zacznie migać przez kilka sekund aby wskazać że parowanie jest poprawne. 3. Pomiary z czujników zewnętrznych są teraz widoczne na wyświetlaczu. 4. Zainstaluj czujniki w żądanym miejscu Szczegółowe instrukcje i informacje można znaleźć w dalszej części niniejszej instrukcji. Wprowadzenie Gratulujemy zakupu bezprzewodowej stacji pogodowej. Stacja pogodowa składa się z jednostki głównej jak również czujników zewnętrznych które pobierają i przekazują szeroki zakres danych pogodowych w tym temperaturę, wilgotność, prędkość i kierunek wiatru, ilość opadów oraz częstotliwość deszczu. Dzięki technologii 868 MHz, doświadczysz bardzo dużego zasięgu bezprzewodowego i wysokiej niezawodności. Jednostka główna Konsola jednostki głównej posiada zegar sterowany radiowo z atomową precyzją z funkcją alarmu oraz prognozy pogody. Mierzy temperaturę wewnętrzną i wilgotność, jak również wyświetla dane zebrane z zewnętrznych czujników pogodowych. Również zapewnia wyświetlenie wewnętrznej / zewnętrznej temperatury, ciśnienia oraz tendencji jak również informacje stanu nieba, takie jak fazy księżyca, wschodów i zachodów słońca. Strona 2 z 28

3 Strona 3 z 28 Zewnętrzne czujniki pogodowe Zewnętrzne czujniki pogody składają się z termo-higrometru, wiatromierza (czujnika wiatru) oraz czujnika deszczu. Wszystkie dane zebrane przez czujniki są przesyłane do jednostki głównej za pomocą technologii bezprzewodowej RF. Stacja pogodowa obsługuje maksymalnie 5 parowań z termo-higrometrem pozwalając na 5 pomiarów temperatury / wilgotności (w różnych miejscach) na wyświetlaczu. Cechy Prognoza pogody Warunki pogodowe: Słonecznie, częściowe zachmurzenie, zachmurzenie, niewielkie zachmurzenie, ulewny deszcz, śnieg Ciśnienie Aktualne lub historyczne ciśnienie (mbar / hpa, mmhg lub inhg) Regulacja wysokości lub ciśnienia nad poziomem morza dla kompensacji ciśnienia atmosferycznego Wskazanie trendu ciśnienia Historia ciśnienia nad poziomem morza dla ostatnich 24 dni Historia ciśnienia nad poziomem morza wskazana za pomocą wykresu słupkowego Fazy księżyca 12 stopni symboli księżyca Skany faz księżyca dla lat 2000 do 2099 Historia faz księżyca w ciągu ostatnich lub przyszłych 39 dni Zegar sterowany radiowo Data i czas synchronizowany za pomocą sygnału radiowego DCF 77 z zegara atomowego (data i godzina może być również ustawiona ręcznie) Zegar i kalendarz (12 godzinny / 24 godzinny) (miesiąc/ dzień lub dzień / miesiąc) Różne kombinacje wyświetlania zegara i kalendarza 6 dostępnych języków dla dnia tygodnia (Angielski / Niemiecki / Francuski / Włoski / Hiszpański / Holenderski). Alarmy Pojedynczy alarm: włączany w określonym czasie Alarm dnia tygodnia: włączany codziennie od poniedziałku do piątku w określonym czasie Alarm wstępny: włączany jako alarmu pojedynczy lub alarm dnia tygodnia jeśli temperatura kanału 1 spadnie do +2 O C lub poniżej. (Ustawiony na 30 minut) Programowalna funkcja drzemki (1-15 minut) Czas wschodu i zachodu słońca Obliczanie wschodu słońca / ustawionego czasu za pomocą informacji geograficznej dostarczonej przez użytkownika (DST, przesunięcie strefy czasowej, szerokość i długość geograficzna) Temperatura zdalna i wilgotność względna ze wskazaniem trendu Wyświetlenie wewnętrznej i zewnętrznej temperatury oraz wilgotności ( C lub F)

4 Wskazanie trendu dla temperatury i wilgotności względnej Wyświetlenie punktu rosy Pamięć wartości maksymalnych i minimalnych temperatury i wilgotności względnej Wskaźnik poziomu komfortu Analizuje aktualne warunki otoczenia (komfortowo, mokro i sucho) Pomiar opadów Zapisuje ilość opadów za ostatnią godzinę, 24 godziny, ostatni dzień, ostatni tydzień i ostatni miesiąc (cale lub mm). Dzienny alarm opadów, jeśli suma opadów na bieżący dzień przekroczy wstępnie zredefiniowaną wartość. Wiatr Pomiar temperatury w miejscu anemometru Temperatura regulowana przez czynnik podmuchu wiatru ( C lub F) Kierunek wiatru wyświetlony za pomocą kompasu. Kąty kierunku wiatru dostępne jako punkty kompasu lub położenia. Średnia prędkość wiatru i prędkość podmuchu wiatru (mph, m/s, węzły oraz km na godzinę) Dzienna maksymalna prędkość wiatru i pamięć prędkości podmuchu. Alarm prędkości wiatru dla średniej prędkości wiatru i prędkości podmuchu wiatru. Zawartość kompletnego zestawu stacji pogodowej Przez zamontowaniem stacji pogodowej należy sprawdzić czy następujące komponenty są dostępne: Strona 4 z 28

5 Komponenty sprzętowe Elementy instalacyjne Jednostka główna Zasilacz AC /DC 7,5 V Czujnik termohigrometru Czujnik deszczu: - Pokrywa w kształcie lejka z uchwytem na baterię - Podstawka dla czujnika - Siatka ochronna 4 śruby do mocowania urządzenia do podłoża Anemometr (czujnik wiatru): - wiatrowskaz - łopatki - ramię anemometru - podstawka anemometru 4 śruby do mocowania urządzenia do pionowej powierzchni Strona 5 z 28

6 Instalacja Twojej stacji pogodowej Ustawienie czujników zewnętrznych Aby sparować czujniki zewnętrzne z jednostką główną należy w pierwszej kolejności podłączyć zasilacz AC/DC do jednostki głównej a następnie nacisnąć przycisk ON (włączenia) aby włączyć zasilanie. Trzymaj czujniki w pobliżu jednostki głównej. Procedura parowania czujników z jednostką główną przebiega w następujący sposób: 1. Naciśnij przycisk LINK (połączenia) na jednostce głównej 2. Włóż wymagane baterie do czujnika (po 30 sekundach od naciśnięcia przycisku LINK) 3. Czerwona dioda LED zapali się na wyświetlaczu przez chwilę, co wskazuje poprawne parowanie. Należy parować czujniki w zasięgu wzroku od jednostki głównej. Gdy parowanie jest poprawne, zainstaluj czujniki w żądanych miejscach, ale zawsze sprawdź pierwsze testowe połączenie przed zamontowaniem na stałe Twojej stacji pogodowej. Transmisja może być zakłócona przez drzewa, metalowe konstrukcje i urządzenia elektroniczne. Ustawienie jednostki głównej 1. Włóż dwie baterie AA 1,5 V. Baterie służą tylko jako zasilanie zapasowe, gdy zasilanie zostanie chwilowo przerwane. Zawsze używaj również zasilacza AC / DC. 2. Podłącz zasilacz AC/DC 3. Jeśli urządzenie jest umieszczone na stole lub na poziomej powierzchni, ustaw podstawkę tak aby można było umieścić stację na stole. 4. W przypadku montażu jednostki głównej na ścianie lub w pozycji pionowej, zdejmij podstawkę i użyj dostępnego wyposażenia do montażu. Wskazówki instalacji: Upewnij się że jednostka główna znajduje się w zasięgu odbioru wszystkich czujników zewnętrznych. Jednostka główna mierzy wewnętrzną temperaturę, wilgotność, ciśnienie i odbiera sygnały ze wszystkich czujników oraz zegara sterowanego radiowo. Należy unikać umieszczenia jednostki głównej w następujących miejscach: - Bezpośrednie światło słoneczne i powierzchnie, które promieniują i emitują ciepło. - W pobliżu ogrzewania i urządzeń wentylacji, takich jak przewody grzewcze lub urządzenia klimatyzacyjne. - Obszary o ingerencji urządzeń bezprzewodowych (urządzeń takich jak telefony bezprzewodowe, słuchawki radiowe, elektronicznych niań) i innych urządzeń elektronicznych. Ustawienie czujników termo-higrometru 1. Otwórz zasuwę na podstawie czujnika termo-higrometru 2. Naciśnij przycisk LINK na jednostce głównej 3. Włóż 2 baterie rozmiarów AA 1,5 V (w okresie 30 sekund) 4. Załóż ponownie zasuwę i zamontuj urządzenie w żądanym miejscu Wskazówki instalacji: - Czujnik termo-higrometru powinien znajdować się w obszarze swobodnego przepływu powietrza, i powinien być zasłoniony przez bezpośrednimi promieniami słonecznymi i innymi ekstremalnymi Strona 6 z 28

7 Strona 7 z 28 zjawiskami pogodowymi. Urządzenie należy umieścić w zaciemnionym miejscu na przykład pod dachem. - Użyj uchwytu ściennego elementów montażowych jeśli chcesz zamontować urządzenie na pionowej pozycji. - Unikaj umieszczenia czujnika w pobliżu źródeł ciepła takich jak np. kominy. - Unikaj miejsc które zbierają i promieniują ciepło słoneczne, jakich jak konstrukcje metalowe, ceglane lub betonowe, płyty chodnikowe i pokłady. - Idealnym miejscem umieszczenia czujnika są neutralne powierzchnie takie jak np. trawnik - Międzynarodowa Standardowa wysokość do pomiarów temperatury powietrza wynosi 1.25m (4 ft) nad ziemią. Ustawienie czujnika deszczu 1. Odblokuj górną część czujnika w kształcie lejka czujnika deszczu, obracając oba uchwyty na bokach czujnika w kierunku przeciwnym do wskazówek zegara 2. Naciśnij przycisk LINK na jednostce głównej 3. Zdejmij górną część czujnika od podstawy i włóż dwie baterie AA 1,5 V do uchwytu na baterie (w ciągu 30 sekund) 4. Załóż górną część ponownie na miejscu i zabezpiecz ją poprzez przekręcenie uchwytów zgodnie z ruchem wskazówek zegara. 5. Umieść czujnik deszczu w takim miejscu że upady mogły spaść bezpośrednio do czujnika, najlepiej 2-3 stóp nad ziemią 6. Czujnik może być zabezpieczony w miejscu za pomocą czterech śrub 7. Czujnik musi mieć dokładny poziom dla uzyskania optymalnej wydajności. Aby sprawdzić czy czujnik ma odpowiedni poziom, zdejmij pokrywę i sprawdź czy łożysko kulkowe znajdujące się w środku znajduje się w punkcie środkowym niwelatora. Dodatkowo można użyć dodatkowej poziomicy do sprawdzenia. 8. Przymocuj siatkę ochronną do górnej części pokrywy. Umożliwi to ochronę przed przedostaniem się zanieczyszczeń do wnętrza czujnika. Wskazówki instalacji: - Czujnik deszczu powinien być umieszczony na otwartej przestrzeni z dala od ścian, ogrodzeń, drzew i innych elementów zakrywających które mogą zmniejszyć ilość opadów do czujnika, zaburzyć wlew deszczu wdmuchanego wiatrem lub utworzyć dodatkowy odpływ opadów. Drzewa i dachy domów mogą być również źródłem zanieczyszczeń i pyłków. - Aby niknąć efektu cienia opadowego, należy umieścić czujnik w odległości poziomej odpowiadającej od dwóch do czterech wysokości od dowolnej najbliższej przeszkody. - Ważne jest żeby deszcz mógł swobodnie spływać do czujnika. Upewnij się że woda nie zbiera się u podstawy urządzenia. - Mechanizm pomiaru opadów wykorzystuje magnes, dlatego nie należy umieszczać żadnych obiektów magnetycznych w pobliżu czujnika. Ustawienie zasilanego solarnie czujnika wiatru 1. Załóż łopatki do ramienia czujnika wiatru 2. Załóż złożony czujnik na podstawce

8 3. Otwórz uchwyt baterii u podstawy urządzenia odkręcając śruby 4. Upewnij się aby odłączyć kabel który łączy baterie z panelem solarnym jest odłączony (może być odłączony) 5. Naciśnij przycisk LINK na jednostce głównej 6. Włóż dwie baterie AA 1,5 V do uchwytu na baterie na podstawie urządzenia (w ciągu 30 sekund) 7. Następnie podłącz ponownie kabel z baterii 8. Zamontuj wiatromierz na powierzchni pionowej, za pomocą dołączonych elementów montażowych. Pomiar kierunku wiatru jest skalibrowany fabrycznie. Jeśli okaże się że kierunek wiatru jest obliczany niedokładnie, można skalibrować czujnik wiatru za pomocą następującej procedury: a. Włóż baterie b. Skieruj wiatrowskaz w kierunku północnym. Użyj kompasu i mapy jeśli to konieczne. c. Użyj agrafki aby nacisnąć przycisk SET (ustawienia) który znajduje się w komorze baterii czujnika wiatru. Wskazówki instalacji: - Sprawdź czy wiatr może swobodnie przepływać przez anemometr i przepływ nie jest zaburzony przez okoliczne budynki, drzewa lub inne struktury - Aby uzyskać lepsze wyniki, należy umieścić anemometr co najmniej 3 metry nad pobliskimi strukturami i przeszkodami. Ziemia tworzy efekt tarcia na przepływ wiatru i będzie zniekształcać odczyty. - Umieść anemometr w miejscu najbardziej wystawionym na przepływ wiatru w miejscu jego instalacji. - Zalecane miejsce montażu anemometru to 10 metrów (33 stopy) nad ziemią aby zapewnić wystarczającą pozbawioną zniekształceń instalację. Łączenie z HomeWizard Odwiedź stronę Internetową aby uzyskać więcej informacji. HomeWizard jest urządzeniem, które w łatwy sposób można podłączyć do urządzeń Inteligentnego domu i kontrolować je za pomocą Smartfona lub tabletu w jednej, łatwej w użyciu aplikacji. Stacja pogodowa jest kompatybilna z HomeWizard. Gdy urządzenie jest podłączone do HomeWizard, będzie można przeglądać dane w czasie rzeczywistym za pomocą aplikacji HomeWizard, otrzymywać wiadomości push informującymi o warunkach pogodowych i dzieleniem się danymi Twojej własnej stacji pogodowej w Internecie. W pierwszej kolejności, upewnij się czy wszystkie czujniki są prawidłowo podłączone do jednostki głównej. HomeWizard ma możliwość synchronizacji tylko z jednostką główną i otrzymuje informacje dostarczone z czujników z jej poziomu. 1. Uruchom aplikacje HomeWizard i wybierz Menu > Add sensor (dodaj czujnik) > Weather Starion (868) (stacja pogodowa) 2. Wybierz Pair (parowanie) i naciśnij przycisk LINK na jednostce głównej. Strona 8 z 28

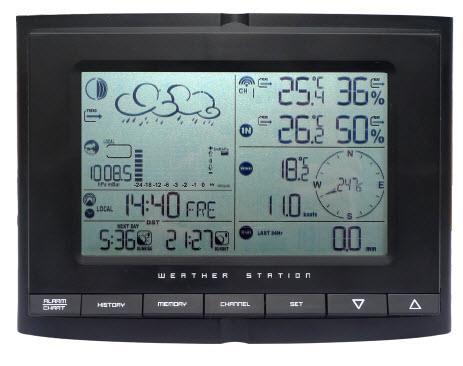

9 Używanie Twojej Stacji pogodowej Przyciski UP(+) (góra) DOWN (-) (dół) SET (ustawienie) MEMORY (MEM) (pamięć) HISTORY (historia) ALARM/CHART CHANNEL (kanał) SNOOZE (drzemka) LINK - Przełącza do następnego trybu w kierunku odwrotnym do wskazówek zegara - Zwiększa ustawienia parametrów - Przełącza do następnego trybu zgodnie ze ruchem wskazówek zegara - Zmniejsza ustawienia parametrów - Obraca wyświetlacz dla obecnego trybu - Naciśnij i przytrzymaj aby wejść w konfigurację lub zmienić jednostki - Potwierdza wartości ustawionych parametrów - Pokazuje odczyty dla faz księżyca, temperatury, wilgotności, deszczu oraz wiatru - Pokazuje historię ciśnienia nad poziomem morza - Pokazuje alarmy dla czasów oraz alarmy dla temperatury, deszczu i wiatru. - Naciśnij i przytrzymaj aby wejść w konfigurację alarm/alert - Naciśnij i przytrzymaj aby przeglądać różne wykresy słupkowe dla trybów ciśnienia oraz prognozy pogody - Zmienia wyświetlanie temperatury i wilgotności dla wybranego kanału - Naciśnij i przytrzymaj aby włączyć odwrócenie wyświetlania sparowanych czujników temperatury - Włącza tryb drzemki gdy alarm jest włączony - Używany do parowania czujników z jednostką główną Poruszanie się pomiędzy różnymi trybami Dla jednostki głównej dostępnych jest 6 różnych trybów, a każdy z nich wyświetla inną kategorię danych. Gdy wyświetlacz jest w aktualnym trybie, odpowiedni symbol zaczyna migać. Aby poruszać się pomiędzy różnymi trybami na jednostce głównej naciśnij przycisk UP (+) aby przełączać się w kierunku wskazówek zegara lub przycisk DOWN (-) aby przełączać się w kierunku przeciwnym do wskazówek zegara. Tryb ciśnienia i prognozy pogody - Aktualne ciśnienie, trend oraz historia za wykresie słupkowym - Prognoza pogody - Fazy księżyca Strona 9 z 28

10 Tryb zegara oraz alarmu - Zegar sterowany radiowo pokazuje aktualny czas oraz kalendarz - Pojedynczy alarm, alarm dnia tygodnia i alarm wstępny Tryb wschodu i zachodu słońca - Czasy wschodu i zachodu słońca - Długości i szerokości geograficzne obszaru lokalnego Strona 10 z 28

11 Tryb temperatury i wilgotności - Tendencja dla temperatury i wilgotności oraz odczyty dla wewnętrznych wartości dla wybranego kanału - Poziom komfortu - Punk rosy - Alarmy temperatury Tryb pomiaru deszczu - Poziom opadów za ostatnią godzinę, ostatnie 24 godziny, wczoraj, ostatni tydzień i ostatni miesiąc - Alarm opadów Tryb pomiaru wiatru - Temperatura odczuwalna - Temperatura w miejscu anemometru - Kierunek wiatru - Szybkość wiatru - Podmuch wiatru - Alarm dla prędkości wiatru i prędkości podmuchu wiatru Strona 11 z 28

12 Używanie różnych trybów pogodowych Tryb ciśnienia oraz prognozy pogody Ta część wyświetlacza wskazuje aktualne ciśnienie, ciśnienie nad poziomem morza, prognozę pogody, fazy księżyca i tendencję ciśnienia. Można przeglądać również wiele historycznych danych takich jak ciśnienia nad poziomem morza za ostatnie 24 godziny, fazy księżyca za następne lub poprzednie 39 dni, jak również historię ciśnienia / temperatury / wilgotności na wykresie słupkowym. Wartości ciśnienia mogą być wyświetlane w inhg, hpa / mbar lub mmhg, jednostki wysokości mogą być wyświetlane w metrach lub stopach. Dostęp do trybów ciśnienia i prognozy pogody Na jednostce głównej: naciśnij przycisk UP (+) lub DOWN (-) aż symbol prognozy pogody w górnym lewym rogu zacznie migać. Ustawianie parametrów ciśnienia podczas pierwszego uruchomienia Podczas pierwszego uruchomienia jednostki głównej, wszystkie funkcje ciśnienia i prognozy pogody będą zablokowane do momentu konfiguracji wartość ciśnienia. 1. Wybierz jednostkę ciśnienia: Symbol jednostki inhg lub mmhg lub hpa/mbar zacznie migać. Naciśnij przycisk UP (+) lub DOWN (-) aby wybrać jednostkę ciśnienia inhg, hpa / mbar lub mmhg. Naciśnij przycisk SET aby potwierdzić Twój wybór. 2. Wybierz jednostkę wysokości: Naciśnij przycisk UP (+) lub DOWN (-) aby wybrać jednostkę wysokości w stopach lub metrach. Naciśnij przycisk SET aby potwierdzić Twój wybór. 3. Ustawienie wysokości: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj wybrany przycisk w celu szybszych ustawień. Naciśnij przycisk SET aby potwierdzić Twój wybór. 4. Po zakończeniu ustawień, wyświetlacz powróci do trybu wyświetlania ciśnienia i prognozy pogody. Uwaga: wprowadzenie wysokości po pierwszym uruchomieniu nie może być ustawione ponownie aż jednostka główna nie zostanie uruchomiona ponownie. Strona 12 z 28

13 Przeglądanie danych ciśnienia oraz wysokości W trybie ciśnienia oraz prognozy pogody, naciśnij przycisk SET aby przełączyć się pomiędzy: - Ciśnieniem nad poziomem morza - Ciśnieniem lokalnym - Lokalną wysokością Ustawienie ciśnienia nad poziomem morza 5. W trybie ciśnienia i prognozy pogody, naciśnij przycisk SET aż ciśnienie nad poziomem morza się wyświetli. 6. Naciśnij i przytrzymaj przycisk SET. Wyświetlenie ciśnienia nad poziomem morza zacznie migać. 7. Ustaw ciśnienie nad poziomem morza: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj wybrany przycisk w celu szybszych ustawień. 8. Naciśnij przycisk SET aby potwierdzić Twój wybór. 9. Po zakończeniu ustawień, wyświetlacz powróci do trybu wyświetlania ciśnienia i prognozy pogody. Ustawienie jednostek dla ciśnienia oraz wysokości 1. W trybie ciśnienia i prognozy pogody, naciśnij przycisk SET aż wyświetli się lokalne ciśnienie. 2. Naciśnij i przytrzymaj przycisk MEMORY (MEM). Jednostka ciśnienia zacznie migać. 3. Ustaw jednostki ciśnienia lokalnego: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij przycisk SET aby potwierdzić Twój wybór. 4. Ustaw jednostki wysokości: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij przycisk SET aby potwierdzić Twój wybór. 5. Ustaw jednostki ciśnienia nad poziome morza: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij przycisk MEMORY (MEM) aby potwierdzić Twój wybór. Przeglądanie historii dla ciśnienia nad poziomem morza 1. We wszystkich trybach, naciśnięcie przycisku HISTORY przełączy wyświetlenie ciśnienia nad poziomem morza. 2. Gdy ciśnienie nad poziomem morza jest wyświetlone, naciśnij kilkakrotnie przycisk HISTORY aby przeglądać dane ciśnienia nad poziomem morza za ostatnie 24 godziny. 3. Jeśli żaden przycisk nie zostanie naciśnięty przez 5 sekund, wyświetlacz automatycznie powróci do trybu ciśnienia i prognozy pogody. Przeglądanie wykresów słupkowych dla ciśnienia / temperatury / wilgotności Wykres słupkowy może być skonfigurowany do wyświetlania danych historii dla ciśnienia nad poziomem morza, temperatury lub wilgotności dla kanału 1. W trybie ciśnienia i prognozy pogody, naciśnij i przytrzymaj przycisk ALARM/CHART aby przełączyć pomiędzy: - Ciśnieniem nad poziomem morza ( PRESSURE powinno się wyświetlać) Strona 13 z 28

14 - Temperaturą (powinien się wyświetlać symbol termometru oraz CH1 ) - Wilgotnością (powinien się wyświetlać symbol CH1 oraz RH) Przeglądanie historii dla faz księżyca i prognozy pogody 1. W trybie ciśnienia i prognozy pogody, naciśnij przycisk MEMORY (MEM). 2. Symbol +0days (0 dni) powinien migać 3. Przeglądanie historii faz księżyca / prognozy pogody: Naciśnij przycisk UP (+) lub DOWN (-) aby wybrać liczbę dni do przodu (+ days) lud do tyłu (-days) od aktualnej daty. Naciśnij i przytrzymaj odpowiadający przycisk aby dokonać szybszego ustawienia. 4. Odpowiadająca faza księżyca zostanie wyświetlona. 5. Aby wyjść, naciśnij przycisk MEMORY (MEM). W przeciwnym razie, jeśli żaden przycisk nie zostanie naciśnięty przez następne 5 sekund, wyświetlacz automatycznie powróci do trybu ciśnienia i prognozy pogody. Strona 14 z 28

15 Zrozumienie symboli dla prognozy pogody Symbol na wyświetlaczu Status prognozy pogody Słonecznie Częściowe zachmurzenie Zachmurzenie Deszcz lub Niestabilna pogoda burze itp. Śnieg UWAGA: - Dokładność prognozy pogody bazującej na lokalnym ciśnieniu wynosi około 70% - Prognoza pogody nie koniecznie odzwierciedla aktualną sytuację Strona 15 z 28

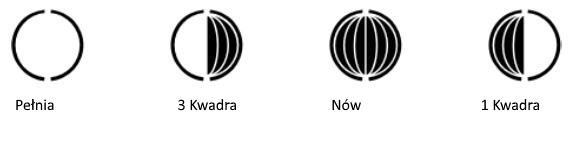

16 - Symbol Sunny (słonecznie) jeśli wyświetla się w nocy, oznacza dobrą pogodę. Zrozumienie diagramu faz księżyca Tryb zegara i alarmu Jednostka główna może być skonfigurowana aby wyświetlać czas, kalendarz lub czas UTC. Istnieją trzy alarmy czasów dostępne dla jednostki głównej: Alarm pojedynczy: włączany raz w określonym okresie czasu Alarm dnia tygodnia: włączany każdego dnia od poniedziałku do piątku w określonym okresie czasu Alarm wstępny: włączany w określonym przedziale czasu (domyślnie 30 min) przed alarmem w dni powszednie, jeśli temperatura na kanale 1 spadła do +2 O C lub mniej. Dla powyższych alarmów można zaprogramować również czas trwania drzemki (0-15 min) Dostęp do zegara oraz trybu alarmu Na jednostce głównej: Naciśnij przycisk UP (+) lub DOWN (-) aż symbol zegara pomiędzy wyświetleniem czasu / daty zacznie migać. Ustawienie czasu, daty i języka 1. Trybie zegara i alarmu, naciśnij i przytrzymaj przycisk SET aby wejść do konfiguracji zegara i kalendarza. Dzień tygodnia powinien zacząć migać na wyświetlaczu. 2. Ustaw język: Naciśnij przycisk UP (+) lub DOWN (-) aby wybrać język dla dnia tygodnia: angielski, niemiecki, francuski, włoski, hiszpański, holenderski. Naciśnij przycisk SET aby potwierdzić Twój wybór. 3. Ustaw kod pocztowy: Naciśnij przycisk UP (+) lub DOWN (-) aby wybrać kod pocztowy dla Twojego regionu. Naciśnij przycisk SET aby potwierdzić Twój wybór. 4. Ustaw opcję czasu letniego Naciśnij przycisk UP (+) lub DOWN (-) aby włączyć lub wyłączyć opcję czasu letniego. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. Naciśnij przycisk SET aby potwierdzić Twój wybór. Potwórz powyższe instrukcje dla ustawienia: roku, miesiąca, dnia, formatu wyświetlania kalendarza (dzień/miesiąc lub miesiąc/dzień), formatu wyświetlenia czasu (12 godzinny / 24 godzinny), lokalnych godzin i lokalnych minut. 5. Po wprowadzeniu wszystkich danych wyświetlacz powróci do trybu zegara i alarmu. Uwaga: Naciśnij i przytrzymaj przycisk SET w każdym momencie w trakcie ustawień aby powrócić do trybu zegara i alarmu. Wszystkie wprowadzone ustawienia zostaną odrzucone. Strona 16 z 28

17 Przełączanie pomiędzy różnymi wyświetlaniami zegara/kalendarza W trybie zegara i alarmu, każde naciśnięcie przycisku SET przełącza wyświetlacz pomiędzy: - Godziną : minutą : dniem tygodnia - Godziną: minutą dla UTC (uniwersalnym czasem skoordynowanym) - Godziną : minutą : miastem - Godziną : minutą : sekundą - Miesiącem: rokiem (lub dniem: miesiącem rokiem w zależności od ustawień) Strona 17 z 28 Włączanie / wyłączanie czasu alarmów 1. W trybie zegara i alarmu, każde naciśnięcie przycisku ALARM/CHART przełącza zegar pomiędzy: Czasem alarmu tygodniowego (wyświetla OFF wyłączony jeśli alarm tygodniowy jest wyłączony) Czasem pojedynczego alarmu (wyświetla OFF jeśli pojedynczy alarm jest wyłączony) Czasem alarmu wstępnego (wyświetla OFF jeśli alarm wstępny jest wyłączony) 2. Kiedy powyższe alarmy są wyświetlone, naciśnięcie przycisku UP (+) lub DOWN (-) włączy lub wyłączy odpowiadający alarm. Uwaga: Naciśnij przycisk SET w każdym momencie podczas wyborów w trybie alarmu aby powrócić do wyświetlenia zegara. Ustawienie czasów alarmów 1. W trybie zegara i alarmu, naciśnij przycisk ALARM/CHART aby wybrać alarm który chcesz skonfigurować. 2. Ustaw godzinę alarmu: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. Naciśnij przycisk ALARM/CHART aby potwierdzić Twój wybór. 3. Ustaw minuty alarmu: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. Naciśnij przycisk ALARM/CHART aby potwierdzić Twój wybór. 4. Ustaw czas drzemki ( wszystkie trzy alarmy dzielą ten sam czas drzemki): Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. Naciśnij przycisk ALARM/CHART aby potwierdzić Twój wybór. 5. Po Zakończeniu ustawień wyświetlacz powróci do ekranu wyboru alarmu. Uwaga: alarm wstępny nie może być włączony jeśli alarm pojedynczy lub alarm tygodniowy nie jest włączony. Włączanie/ wyłączanie drzemki podczas gdy czas alarmu jest włączony Aby włączyć drzemkę: Naciśnij przycisk SNOOZE/LIGHT aby włączyć funkcję drzemki Uwaga: alarm automatycznie wejdzie w tryb drzemki jeśli podczas włączenia alarmu żaden przycisk nie zostanie naciśnięty przez 2 minuty. Takiego ustawienia można dokonać maksymalnie 3 razy.

18 Aby wyłączyć alarmy: Naciśnij przycisk ALARM/CHART aby wyłączyć alarmy. Uwaga: dla alarmu tygodniowego, naciśnięcie przycisku ALARM/CHART spowoduje wyłączenie alarmu tylko dla obecnego dnia. Alarm zostanie włączony ponownie następnego dnia (jeśli jest ustawiony od poniedziałku do piątku). Włączanie / wyłączanie odbioru sygnału radiowego dla zegara Jednostka główna synchronizuje czas i datę za pomocą transmisji aby zapewnić precyzję zegara atomowego. Aby włączyć / wyłączyć tą funkcję: Naciśnij i przytrzymaj przycisk UP (+) Jeśli odbiór RC jest włączony, trójkątny symbol wieży radiowej zacznie migać poniżej symbolu zegara. Jeśli odbiór RC jest wyłączony, trójkątny symbol wieży radiowej zniknie. Symbol Siła sygnału RC Nierozpoznane dane (miga) Obiór sygnału zakończył się niepowodzeniem z ostatnich 24 godzin Słaby sygnał ale może zostać odkodowany Silny sygnał Uwaga: sygnał sterowany radiowo dla czasu (DCF-77) jest przekazywany z centralnego zegara atomowego znajdującego się we Frankfurcie w krótkich odstępach czasu. Ma zasięg odbioru ok km. Przeszkody takie jak ściany betonowe mogą zmniejszyć zasięg sygnału. Strona 18 z 28

19 Tryb wschodu i zachodu słońca Jednostka główna oblicza czasy wschodu i zachodu słońca zgodnie z wprowadzonymi przez użytkownika danymi lokalizacji. Dane obejmują długość i szerokość geograficzną, strefę czasową i DST ( czas letni). Za pomocą wyboru kodu pocztowego miasta dla danego obszaru można automatycznie wygenerować wartości dla danej lokalizacji. Jeśli chcesz wprowadzić własne dane lokalizacji lub nie można było odnaleźć kodu miasta, wybierz USR jako kod miasta podczas instalacji. Jest dostępna również funkcja wyszukiwania, co pozwala przeglądać czasy wchodów / zachodów słońca dla rożnych dat. Dostęp do trybu wschodu / zachodu słońca Z poziomu jednostki głównej: naciśnij przycisk UP (+) lub DOWN (-) aż symbole wschodu i zachodu słońca w dolnej lewej części wyświetlacza zaczną migać. Ustawienie danych lokalizacji 1. W trybie wschodu / zachodu słońca, naciśnij i przytrzymaj przycisk SET aby wprowadzić ustawienia lokalizacji. 2. Na wyświetlaczu zacznie migać kod pocztowy miasta, czas oraz alarm 3. Wprowadzenie informacji miasta: Naciśnij przycisk UP (+) lub DOWN (-) aby wybrać kod pocztowy miasta dla Twojego obszaru. Odpowiadająca szerokość i długość geograficzna zostanie pokazana razem z miastem. Jeśli chcesz wprowadzić Twoje własne współrzędne geograficzne wybierz USR jako kod pocztowy miasta. Naciśnij przycisk SET aby potwierdzić Twój wybór. 4. Jeśli USR zostało wybrane, zostaniesz poproszony o wprowadzenie Twoich współrzędnych geograficznych. Ustaw stopień szerokości geograficznej: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. Naciśnij przycisk SET aby potwierdzić Twój wybór. 5. Powtórz powyższą procedurę aby ustawić minuty szerokości, stopnie wysokości, minuty wysokości, strefę czasową miasta oraz ustawienie DST. 6. Po wprowadzeniu wszystkich ustawień wyświetlacz powróci do trybu wschodu / zachodu słońca. Uwaga: Naciśnij i przytrzymaj przycisk SET w każdej chwili podczas ustawień aby powrócić do trybu zegara i alarmu. Wszystkie wprowadzone ustawienia zostaną skasowane. Przeglądanie danych lokalizacji W trybie wchodu / zachodu słońca, każde naciśnięcie przycisku SET przełączy wyświetlacz pomiędzy: - Czasem oraz czasami wschodu / zachodu słońca - Kalendarzem oraz czasami wschodu / zachodu słońca - Kalendarzem oraz szerokością / wysokością geograficzną Strona 19 z 28

20 Przeglądanie czasów wschodu / zachodu słońca dla różnych dat 1. W trybie wschodu / zachodu słońca naciśnij przycisk MEMORY (MEM). Zada powinna zacząć migać. 2. Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić datę. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. 3. Odpowiadające czasu wschodu i zachodu słońca pojawią się dla wybranej daty. 4. Naciśnij przycisk MEMORY (MEM) lub SET aby powrócić do trybu wschodu / zachodu słońca. Zrozumienie wyświetlenia danych wschodu i zachodu słońca Wyświetlany czas wschodu słońca różni się w godzinach porannych, po południu i wieczorem Od 12:00 do 24:00 - zostanie wyświetlony czas wschodu słońca dla aktualnego dnia Od 24:00 do 12:00 zostanie wyświetlony czas wschodu słońca dla następnego dnia Symbol NEXT DAY (następny dzień) będzie wyświetlony nad czasem wschodu słońca. W niektórych miejscach (zwłaszcza na wysokich szerokościach geograficznych) zdarzenia wschodu i zachodu słońca mogą nie mieć miejsca w ciągu 24 godzinowej doby. Wyświetlenie Stan wschodu słońca Wyświetlenie Stan zachodu słońca FULL Wschód słońca poprzedniego dnia FULL Zachód słońca następnego dnia lub później ---- Brak wschodu słońca przez cały dzień ---- Brak zachodu słońca przez cały dzień Tryb temperatury i wilgotności Stacja pogodowa obsługuje parowanie do 5 zewnętrznych czujników temperatury i wilgotności. Temperatura może być przedstawiona w stopniach Celsjusza C. Tendencja (rosnąca, stała lub malejąca) dla wszystkich wartości może być wyświetlona na wyświetlaczu. Jednostka główna wykorzystuje dane wewnętrznej temperatury i wilgotności aby obliczyć poziom komfortu na mokry, komfortowy i suchy. Funkcja alarmu temperatury jest dostępna dla każdego kanału. Można zaprogramować dźwięk alarmu gdy temperatura kanału przekroczy lub spadnie poniżej wstępnie skonfigurowanego dolnego i górnego limitu. Uwaga: Alarmy temperatury mają 0,5 ºC histerezy, aby zapobiec włączaniu się alarmów nieustannie ze względu na małe wahania w pobliżu wartości progowej alarmu. Oznacza to że gdy temperatura osiągnie wartość alarmu będzie musiała spaść poniżej wartości dodatniej histerezy, aby włączyć alarm. Dostęp do trybu temperatury i wilgotności Z poziomu jednostki głównej: Naciśnij przycisk UP (+) lub DOWN (-) aż symbol IN w górnym prawym rogu wyświetlacza zacznie migać. Strona 20 z 28

21 Przeglądanie wyświetlacza temperatury i wilgotności dla każdego kanału Dla stałego wyświetlacza: w trybie temperatury i wilgotności, każde naciśnięcie przycisku CHANNEL spowoduje przełączenie wyświetlacza pomiędzy różnymi kanałami. Dla przełączanego wyświetlacza: Aby włączyć automatyczną rotację pomiędzy różnymi kanałami, naciśnij i przytrzymaj przycisk CHNNEL, aż symbol przez 5 sekund. zostanie wyświetlony. Każdy poprawny kanał zostanie teraz wyświetlony Przełączanie pomiędzy wyświetleniem temperatury a punktem rosy 1. W trybie temperatury i wilgotności, każde naciśnięcie przycisku ALARM / CHART przełączy wyświetlenie temperatury kanału pomiędzy: - Obecną temperaturą dla odpowiadającego kanału - Górnym alarmem temperatury (wyświetlenie OFF znaczy że jest wyłączony) symbol wyświetli się - Dolnym alarmem temperatury (wyświetlenie OFF znaczy że jest wyłączony): symbol wyświetli się 2. Gdy powyższe alarmy są wyświetlone, naciśnięcie przycisku UP (+) lub DOWN (-) włączy lub wyłączy odpowiadający alarm. Ustawianie alarmów temperatury 1. W trybie temperatury i wilgotności, naciśnij przycisk ALARM / CHART aby wybrać alarm który chcesz ustawić. Naciśnij i przytrzymaj przycisk ALARM / CHART aż temperatura kanału i symbol lub zacznie migać na wyświetlaczu. 2. Ustaw wartości dla alarmu temperatury. Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. 3. Naciśnij przycisk ALARM / CHART aby potwierdzić Twój wybór. 4. Po wprowadzeniu ustawień, wyświetlacz powróci do wyboru alarmów temperatury. Wyłączenie gdy alarmy temperatury są włączone Aby wyłączyć alarmy temperatury: Naciśnij przycisk ALARM/CHART aby wyłączyć alarmy Przeglądanie maksymalnej / minimalnej temperatury i wilgotności kanału W trybie temperatury i wilgotności, każde naciśnięcie przycisku MEMORY (MEM) przełączy wyświetlenie temperatury i wilgotności kanału pomiędzy: - Aktualną temperaturą i wilgotnością na czujniku zewnętrznym - Minimalną temperaturą i wilgotnością na czujniku zewnętrznym - Maksymalną temperaturą i wilgotnością na czujniku zewnętrznym Strona 21 z 28

22 Kasowanie pamięci maksymalnej / minimalnej dla temperatury i wilgotności kanału W trybie temperatury i wilgotności, naciśnij i przytrzymaj przycisk MEMORY (MEM) aby skasować całą pamięć dla wszystkich kanałów. Stan czujnika zewnętrznego Symbol fali radiowej wyświetlany nad kanałem pokazuje stan połączenia między odpowiadającym czujnikiem zewnętrznym. Symbol Stan Wyszukiwanie sygnału czujników zewnętrznych Odpowiadający czujnik zewnętrzny został poprawnie podłączony Błąd komunikacji pomiędzy czujnikiem zewnętrznym a jednostką główną Włączenie jednostki głównej w celu wyszukania wszystkich czujników zewnętrznych Sygnały Jednostka główna może być ręcznie aktywowana do wyszukiwania sygnałów z wszystkich czujników zewnętrznych. Należy użyć tej funkcji tylko wtedy gdy symbol communication error (błędu komunikacji) jest widoczny na wyświetlaczu; Naciśnij i przytrzymaj przycisk DOWN (-) aby włączyć wyszukiwanie. Tryb opadów Jednostka główna rejestruje łączną ilość opadów w ciągu ostatniej godziny, ostatnich 24 godzin, wczoraj, w zeszłym tygodniu i w zeszłym miesiącu. Opady mogą być wyświetlane w mm lub calach. Dzienna funkcja alarmu opadów jest dostępna i może być zaprogramowana aby włączyć alarm jeśli dzienna suma opadów przekracza wstępnie skonfigurowany limit. Dostęp do trybu opadów W poziomu jednostki głównej: naciśnij przycisk UP (+) lub DOWN (-) aż symbol RAIN (deszczu) zacznie migać na wyświetlaczu. Przeglądanie danych opadów W trybie opadów, każde naciśnięcie przycisku SET lub MEMORY (MEM) spowoduje przełączenie wyświetlenia pomiędzy różnymi danymi opadów: - z ostatniej godziny - z ostatnich 24 godzin - z wczoraj - z ostatniego tygodnia - z ostatniego miesiąca Strona 22 z 28

23 Wskazówka: dla estymacji stopnia opadów, wartość opadów z ostatniej godziny może być zrozumiana jako inch/hr lub mm/hr. Kasowanie pamięci statystyki opadów W trybie opadów, naciśnij i przytrzymaj przycisk MEMORY (MEM) aby skasować statystyki opadów Wybór jednostki dla wyświetlania opadów (cale lub mm) W trybie opadów, naciśnij i przytrzymaj przycisk SET aby zmienić jednostki pomiędzy mm a calami. Włączenie / wyłączenie dziennego alarmu opadów 1. W trybie opadów, każe naciśnięcie przycisku ALARM / CHART przełączy pomiędzy wyświetleniem aktualnych statystyk opadów oraz dziennym alarmem opadów (symbol ALARM Hi wyświetli się). Jeśli alarm jest wyłączony, symbol OFF (wyłączony) pokaże się, w przeciwnym wypadku wartość alarmu opadów będzie pokazana. 2. Gdy alarm opadów będzie wyświetlony, naciśnięcie przycisku UP (+) lub DOWN (-) włączy lub wyłączy go. Ustawienie dziennego alarmu opadów 1. W trybie opadów naciśnij przycisk ALARM / CHART aby wyświetlić alarm opadów. 2. Naciśnij i przytrzymaj przycisk ALARM / CHART aż alarm opadów oraz symbol ALARM Hi zacznie migać na wyświetlaczu. 3. Ustaw wartości alarmu opadów: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. Naciśnij przycisk ALARM / CHART aby potwierdzić Twój wybór. 4. Po wprowadzeniu ustawień wyświetlacz powróci do wyświetlania alarmu opadów. Wyłączenie alarmu opadów gdy jest włączony Aby wyłączyć alarm opadów: 1. Naciśnij przycisk ALARM / CHART aby wyłączyć alarm. Tryb pomiaru wiatru Kierunek wiatru jest pokazany przy animowanym ekranie kompasu. Jego kont może być wyświetlany jako punk kompasu (tzn NW) lub położenia północy (tj 22.5º). Lewa górna część wyświetlacza wiatru może być ustawiona aby wskazywała temperaturę wiatromierza lub czynnik chłodzący wiatru. W lewym dolnym rogu wyświetlacza wiatru pokazana jest średnia prędkość wiatru z ostatnich 10 minut, jak również podmuch wiatru, alarm prędkości wiatru oraz alarm podmuchu wiatru. Może pokazać również wartości maksymalne prędkości wiatru i podmuchu wiatru zapisanych za aktualny dzień. Funkcja alarmu dla prędkości wiatru i podmuchu wiatru może być zaprogramowana aby włączać alarm jeśli prędkość wiatru lub podmuchu wiatru przekroczy wcześniej ustawiony limit. Prędkość wiatru może być wyświetlana w km/h, mph, m/s lub węzłach. Strona 23 z 28

24 Strona 24 z 28 Uwaga: alarm prędkości wiatru ma histerezę 5 mph a alarm podmuchu wiatru ma histerezę 7 mph. Histereza zapobiega nieustannemu włączeniu się alarmu z powodu małych wahań w pobliżu wartości alarmu. Oznacza to że po tym jak prędkość wiatru osiągnie wartość alarmu, będzie musiała spaść poniżej dodatniej wartości alarmu + histereza, aby alarm się wyłączył. Dostęp do trybu wiatru W poziomu jednostki głównej: Naciśnij przycisk UP (+) lub DOWN (-) aż symbol WIND (wiatru) zacznie migać. Ustawianie wyświetlacza wiatru W trybie wiatru, każde naciśnięcie przycisku SET przełączy wyświetlacz pomiędzy: - Temperaturą z temperaturą odczuwalną, kierunkiem wiatru z namiarem - Temperaturą z temperaturą odczuwalną, kierunkiem wiatru z punktami kompasu - Temperaturą na wiatromierzu, kierunkiem wiatru z punktami kompasu - Temperaturą na wiatromierzu, kierunkiem wiatru z namiarem Ustawienie jednostek dla wyświetlenia prędkości wiatru (km/h, mph, m/s, lub węzły) W trybie wiatru, naciśnij i przytrzymaj przycisk SET aby przełączyć jednostki prędkości wiatru pomiędzy km/h, mph, m/s lub węzłami. Przeglądanie statystyk wiatru W trybie wiatru, każde naciśnięcie przycisku MEMORY (MEM) przełączy wyświetlacz prędkości wiatru pomiędzy: - Aktualną prędkością wiatru - Dzienną maksymalną prędkością wiatru (symbol DAILY MAX wyświetli się) - Prędkością podmuchu wiatru (symbol GUST wyświetli się) - Dzienną maksymalną prędkością podmuchu wiatru (symbol GUST DAILY MAX wyświetli się) Kasowanie pamięci statystyk wiatru W trybie wiatru, naciśnij i przytrzymaj przycisk MEMORY (MEM) aby skasować wszystkie dane. Włączenie / wyłączenie alarmów wiatru 1. W trybie wiatru, każde naciśnięcie przycisku ALARM / CHART przełączy wyświetlacz prędkości wiatru pomiędzy: - Aktualną prędkością wiatru - Alarmem prędkości wiatru (wyświetli się symbol ALARM HI ) - Alarmem podmuchu wiatru (wyświetli się symbol GUST ALARM HI ) Jeśli alarm jest wyłączony, symbol OFF (wyłączony) pokaże się, w przeciwnym razie wartość alarmu będzie pokazana. 2. Gdy alarm wiatru jest wyświetlony, naciśnij przycisk UP (+) lub DOWN (-) aby go włączyć lub wyłączyć. Ustawienie alarmów wiatru 1. W trybie wiatru, naciśnij przycisk ALARM / CHART aby wybrać alarm który chcesz ustawić. 2. Naciśnij i przytrzymaj przycisk ALARM / CHART aż alarm i odpowiadający symbol zacznie migać na

25 wyświetlaczu 3. Ustaw wartości dla alarmu: Naciśnij przycisk UP (+) lub DOWN (-) aby ustawić wartość. Naciśnij i przytrzymaj przycisk dla szybszego ustawienia wartości. Naciśnij przycisk ALARM / CHART aby potwierdzić Twój wybór. 4. Po wprowadzeniu ustawień wyświetlacz powróci do wyświetlania alarmu wiatru. Wyłączenie alarmu wiatru gdy jest aktywny Naciśnij przycisk ALARM / CHART aby wyłączyć alarm. Konserwacja Wymiana baterii Stany czujników baterii są sprawdzane co godzinę. Jeśli wskaźnik wyładowanej baterii zaświeci się, należy natychmiast wymienić baterię dla odpowiedniego urządzenia. Wymiana baterii dla czujników zewnętrznych 1. Wymień baterie przestrzegając instrukcji dla odpowiedniego czujnika 2. Gdy baterie zostaną poprawnie włożone, czujnik wznowi wysyłanie sygnałów do jednostki głównej Czyszczenie Jednostka główna i obudowy czujników zewnętrznych mogą być czyszczone za pomocą wilgotnej szmatki. Małe części mogą być czyszczone za pomocą szczotki bawełnianej. Nigdy nie należy używać agresywnych środków czyszczących lub rozpuszczalników. Nie zanurzaj jakiejkolwiek części elektronicznej w wodzie lub pod bieżącą wodą. Czujnik wiatru Sprawdź czy wiatrowskaz i łopatki mogą obracać się swobodnie i nie mają zanieczyszczeń, gruzu czy sieci pająków. Czujnik deszczu Podobnie jak wszystkie czujniki deszczu, czujnik deszczu ma skłonność do zatykania z powodu jego lejowatego kształtu. Sprawdź i czyść czujnik deszczu od czasu do czasu aby utrzymać dokładność pomiarów deszczu. - Zdejmij siatkę ochronną oraz pokrywę. Usuń brud, liście lub kurz i przeczyść elementy wodą z mydłem i przeczyść wilgotną szmatką. Małe części mogą być czyszczone za pomocą szczotki bawełnianej. - Uważaj na pająki i owady które mogły przedostać się do lejka - Również przeczyść mechanizm wahadłowy za pomocą wilgotnej ściereczki. Strona 25 z 28

26 Rozwiązywanie problemów Wyświetlacz pokazuje 0.00 dla parametrów pogody Wyświetlacz pokazuje 0.00 gdy połączenie bezprzewodowe jest utracone z czujnikiem zewnętrznym. Sprawdź i wymień baterie dla odpowiedniego czujnika. Jeśli powyższe kroki nie rozwiążą problemu, należy sprawdzić ścieżkę transmisji bezprzewodowej z odpowiadającego czujnika do jednostki głównej i zmienić ich miejsce instalacji w razie potrzeby. Choć sygnały bezprzewodowe mogą przenikać przez duże obiekty i ściany, idealnie jest jak czujnik mieści się w polu widzenia jednostki głównej. Następujące czynniki mogą być przyczyną problemów z odbiorem: - Odległość między czujnikiem zewnętrznym a jednostką główną jest zbyt duża - Istnieją przeszkody zakłócające sygnał takie jak ściany betonowe lub gęsta roślinność - Pojawiają się zakłócenia z urządzeń bezprzewodowych (takich jak telefony bezprzewodowe, zestawy słuchawkowe radiowe, nianie elektroniczne) i inne urządzenia elektroniczne. Prognoza pogody jest niedokładna Prognoza pogody jest prognozą liczoną po godzinach i może nie odzwierciedlać aktualnych warunków pogodowych. Ostrzeżenia Produkt ten został zaprojektowany aby zapewnić lata niezawodnej pracy. Jeśli postępujesz z nim ostrożnie. Oto kilka środków ostrożności: 1. Nie należy zanurzać urządzenia w wodzie 2. Nie należy czyścić urządzenia za pomocą materiałów ściernych lub żrących. Mogą one porysować części obudowy i zniszczyć układ elektroniczny. 3. Nie należy narażać urządzenia na działanie nadmiernej siły, wstrząsów, kurzu, nadmierną temperaturę i wilgotność, może to spowodować awarię, zmniejszyć żywotność elementów elektronicznych, uszkodzić baterie lub zniekształcić części. 4. Nie otwieraj wewnętrznych elementów urządzenia. Spowoduje to utratę gwarancji urządzenia i może spowodować niepotrzebne szkody. Urządzenie nie zawiera żadnych części wymagających konsekracji. 5. Należy używać wyłącznie nowych baterii określonych w instrukcji obsługi. Nie należy mieszać nowych i starych baterii razem, stare baterie mogą doprowadzać do wycieku. 6. Zawsze należy dokładnie przeczytać instrukcję przed uruchomieniem urządzenia. - Zawartość tej instrukcji mogą ulec zmianie bez uprzedniego powiadomienia. - Ze względu na ograniczenia druku, symbole przedstawione w instrukcji mogą różnić się które pojawiają się na wyświetlaczu - Zawartość tej instrukcji nie może być powielana bez zgody producenta. Strona 26 z 28

27 Dane techniczne Odbiorniki stacji pogodowej Odbiornik (Zasilanie=6,0 V, Ta=23 C) oraz jednostka czujnika (Zasilanie=3,0 V, Ta=23 C) Częstotliwość transmisji RF 868 MHz Zasięg transmisji RF Czujnik temperatury i wilgotności..maksymalnie 50 metrów (na linii wzroku) Czujnik deszczu, wiatru... maksymalnie 50 metrów (na linii wzroku) Zakres ciśnienia barometrycznego 500 hpa do 1100 hpa (nad poziomem morza) (374,5 mmhg do 823,8 mmhg ) Zakres kompensacji wysokości geograficznej m do m ( -657 ft do ft ) Podziałka ciśnienia barometrycznego 0,1 hpa ( 0,003 inhg, 0,08 mmhg ) Dokładność ciśnienia barometrycznego +/- 5 hpa ( 0,015 inhg, 0,38 mmhg ) Zakres wyświetlania temperatury zewnętrznej C do 80 C ( -40 F do 176 F ) Zakres wyświetlania temperatury wewnętrznej. -9,9 C do 60 C ( 14,2 F do 140 F) Temperatura pracy.. -5 C do 50 C ( 23 F do 122 F) Temperatura przechowywania C do 70 C( -4 F do 158 F) Dokładność temperatury.. +/- 1 C lub +/- 2 F Podziałka temperatury.. 0,1 C lub 0,2 F Zakres wyświetlanej wilgotności. 0% do 99% Dokładność wilgotności. +/-5% (w przedziale 25% - 80%) Podziałka wilgotności..1 % Cykl odbioru danych Czujnik temperatury i wilgotności...około 47 sekund Czujnik deszczu sekundy Czujnik wiatru..33 sekundy Dokładność wschodu i zachodu słońca +/- 1min (szerokość pomiędzy +/- 50 ) Zakres kierunku wiatru...16 pozycji Dokładność kierunku wiatru. +/-11,25 Podziałka kierunku wiatru 22,5 Próg początkowy kierunku wiatru.. 3 mph Zakres prędkości wiatru..0 do 199,9mph Dokładność prędkości wiatru +/- ( 2mph + 5% ) Próg początkowy prędkości wiatru.. 3mph Przedział aktualizacji szybkości wiatru i podmuchu wiatru. 33 sekundy Przedział próbkowania wiatru i podmuchu wiatru.11 sekund Zakres opadów 1 godzina/ 24 godziny / wczoraj.0,0 do 1999,9 mm ( 78,73 cali ) Zakres opadów ostatni tydzień, ostatni miesiąc... 0 do mm ( 787,3 cali ) Cykl pomiaru temperatury (wewnętrznej) 10 sekund Cykl pomiaru wilgotności (wewnętrznej) sekund Strona 27 z 28

28 Zasilanie Jednostka główna..zasilacz AC/DC 5V Czujnik temperatury i wilgotności..używa 2 baterii typu UM-3 lub AA 1,5 V Czujnik wiatru...używa 2 baterii typu UM-3 lub AA 1,5 V Czujnik deszczu używa 2 baterii typu UM-3 lub AA 1,5 V Waga Jednostka główna g (z wbudowaną baterią) Czujnik temperatury i wilgotności...43 g (bez baterii) Czujnik wiatru..315 g (bez baterii) Czujnik deszczu 290 g (bez baterii) Wymiary Jednostka główna 185 x 140 x 12 mm Czujnik temperatury i wilgotności 37,5 x 110 x 23 mm Czujnik wiatru x 375 x 160 mm Czujnik deszczu 163 x 177 x 119 mm Strona 28 z 28
