Cennik 2019 Aktualizacja:
|
|
- Lidia Jaworska
- 5 lat temu
- Przeglądów:
Transkrypt
1 Cennik 2019 ktualizacja:
2 Zadowolenie klienta - Reflex to firma nowoczesnyc rozwiązań w dziedzinie instalacji grzewczyc, cłodniczyc i solarnyc oferująca szeroki asortyment innowacyjnyc produktów oraz kompleksową opiekę serwisową. Decydując się na nasze usługi, otrzymują Państwo nasze wsparcie na każdym z poszczególnyc etapów począwszy od projektowania, przez wykonanie danej instalacji, aż po kontrolę i nadzór jej funkcjonowania. Działamy w myśl zasady Tinking solutions. Naszą siłę stanowią przemyślane rozwiązania. Dzięki wieloletniemu doświadczeniu, doskonałej wiedzy tecnicznej oraz praktyce tworzymy innowacyjne rozwiązania odpowiednie dla Państwa. 2
3 naszą satysfakcją. Dbamy o to, aby dopasować wszystkie elementy Ogrzewanie, cłodzenie, przygotowanie ciepłej wody użytkowej w każdym z tyc procesów wykorzystywana jest woda. Dzięki bogatej gamie różnorodnyc produktów Reflex oferuje Państwu rozwiązania przeznaczone do odpowiedniego zadania. Nasze wyroby można ze sobą odpowiednio łączyć, tworząc tym samym gotowe rozwiązania lub uzupełniać instalacje naszymi urządzeniami. Cel jest ten sam: stworzyć dla Państwa odpowiednie rozwiązanie, które zapewni ekonomiczną i jeszcze bardziej wydajną pracę instalacji. Spis treści Ciśnieniowe naczynia przeponowe do instalacji grzewczyc, cłodniczyc i solarnyc Reflex N i NG 6 Reflex C 6-7 Reflex S 7 Reflex G 8-9 Reflex V Reflex S 11 Osprzęt Ciśnieniowe naczynia przeponowe do wody użytkowej, instalacji podwyższającyc ciśnienie i podgrzewającyc wodę Refix DD 14 Refix DT Refix DE Refix DC 20 Refix W 21 Układy stabilizacji ciśnienia sterowane kompresorowo Reflexomat (z osprzętem) sterowane pompowo Variomat (z osprzętem) Variomat Giga (z osprzętem) Układy uzupełniania wody Fillset 36 Fillcontrol Fillsoft 39 Układy odgazowywania wody oraz separatory mikropęcerzy powietrza i osadów Servitec Exvoid Exdirt Extwin Osprzęt 54 Zbiorniki rozprężające 54 Separator powietrza 55 Zbiorniki odmulające 55 Pojemnościowe podgrzewacze wody i zasobniki buforowe W poniższym cenniku zebraliśmy dla Państwa wszystkie nasze produkty, jak również zawarliśmy najważniejsze informacje oraz dane tecniczne. Należy zwrócić uwagę, że podane ceny są cenami jednostkowymi i nie zawierają podatku VT. Zawarte w cenniku ceny są cenami netto. Firma Reflex Polska zastrzega sobie prawo do błędów i dokonywania zmian. Obowiązują ogólne warunki andlowe z dnia Storaterm qua Storaterm qua Solar Storaterm qua oad 60 Storaterm qua eat Pump 61 Storaterm qua Compact kcesoria do podgrzewaczy Zasobniki buforowe Warunki zakupu Warunki zakupu 70 Kontakt 71 3

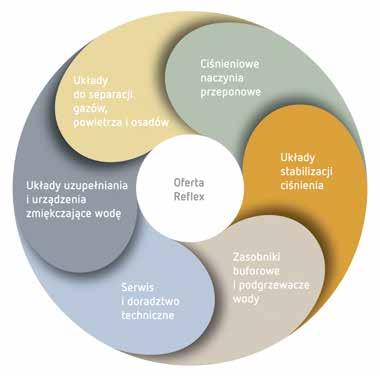

4 Oferta Reflex Zmiana nazw produktów Zmiana nazw urządzeń i akcesoriów marki Reflex Ciśnieniowe naczynia przeponowe reflex EN refix DT5 refix DE Junior Reflex C Refix DT Refix DC Układy stabilizacji ciśnienia minimat gigamat Reflexomat Compact Variomat Giga Układy uzupełniania wody fillcontrol magcontrol control P control P/gl Fillcontrol Plus Compact Fillcontrol Plus Fillcontrol uto Compact Fillcontrol uto Układy odgazowywania wody oraz separatory mikropęcerzy powietrza i osadów extop exair Exvoid T Exvoid Zasobniki buforowe i podgrzewacze wody Zasobniki buforowe STORTERM ET P.../R (bez izolacji) - uwaga: dodatkowy otwór rewizyjny PF F.../R (z izolacją) - uwaga: dodatkowy otwór rewizyjny PF.../R (bez izolacji, z otworem rewizyjnym) PFF F.../R (z izolacją, z otworem rewizyjnym) PW.../1 (bez izolacji, z wężownicą) PFW F.../1 (z izolacją, z wężownicą) Podgrzewacze wody STORTERM QU SB lub SF B.../1 lub F...1 (Storaterm qua) SF/2 F.../2 (Storaterm qua Solar) S (Storaterm qua oad) WPS.../1 (Storaterm qua eat Pump) 4
5 Oferta Reflex Zestawienie Ciśnieniowe naczynia przeponowe do instalacji grzewczyc, cłodniczyc i solarnyc do wody użytkowej, instalacji podwyższającyc ciśnienie i podgrzewającyc wodę Reflex C Refix DD 3 bar 10 bar C 8 80 DD 2-25 DD 33 * DD 8/25 bar membrana workowa niewymienna 25 bar * membrana workowa niewymienna Reflex N i NG Refix DT 10 bar 6 bar NG 8 25 N / NG N bar DT DT DT DT 3000 półmembrana niewymienna membrana workowa wymienna Reflex G Refix DE 10 bar 6 bar G G G bar DE 2-25 DE 33 DE DE DE DE bar membrana workowa wymienna 25 bar niewymienna membrana workowa wymienna 16 bar Reflex S Refix DC 10 bar S 2 33 S S DC 25 DC DC bar membrana workowa / półmembrana niewymienna półmembrana niewymienna 5
6 Ciśnieniowe naczynia przeponowe Reflex Reflex N i NG do instalacji grzewczyc i systemów cłodniczyc przyłącza gwintowane 8-25l: wykonanie wiszące; od 35 l - stojące membrana niewymienna, zgodna z normą PN-EN 13831, dopuszczalna temperatura pracy 70 ºC dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE maks. dopuszczalna temperatura układu 120 ºC 8-25 litrów litrów litrów 6 bar 70 C szary kolor biały VPE* (kg) Przyłącze NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R 1 1,5 NG , R 1 1,5 NG , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 Ciśnienie wstępne (bar) pojemność nominalna Vn [litry] * ilość naczyń na palecie Reflex C do instalacji grzewczyc i cłodniczyc z dodatkiem środka przeciw zamarzaniu od 25% do 50 % wyposażone w ucwyt mocujący membrana niewymienna, butylowa zgodna z normą PN-EN dopuszczalna temperatura pracy 70 ºC dopuszczenie zgodnie z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE maks. dopuszczalna temperatura układu 120 ºC B T 8-80 litrów 6
7 Ciśnieniowe naczynia przeponowe Reflex C (cd.) 3 bar 70 C kolor szary VPE* (kg) T B Przyłącze C , G ½ 1,0 C , G ½ 1,0 C , G ¾ 1,0 C , G ¾ 1,0 C , G ¾ 1,0 C , G ¾ 1,5 C , G ¾ 1,5 Ciśn. wstępne (bar) pojemność nominalna Vn [litry] * ilość naczyń na palecie Reflex S do instalacji solarnyc, grzewczyc i cłodniczyc z dodatkiem środka przeciw zamarzaniu od 25% do 50 % przyłącza gwintowane membrana niewymienna, zgodna z normą PN-EN dopuszczalna temperatura pracy 70 ºC dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE 2-25 l: wykonanie wiszące; 33 l: z ucwytami mocującymi; od 50 l - stojące maks. dopuszczalna temperatura układu 120 ºC 2-33 litry litrów litrów 10 bar 70 C szary kolor biały VPE* (kg) Przyłącze S , G ¾ 0,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 S , R ¾ 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 Ciśn. wstępne (bar) pojemność nominalna Vn [litry] * ilość naczyń na palecie 7
8 Ciśnieniowe naczynia przeponowe Reflex G do instalacji grzewczyc i systemów cłodniczyc z dodatkiem środka przeciw zamarzaniu od 25% do 50 % do l / Ø 740 z przyłączami gwintowanymi od l / Ø 1000 z przyłączami kołnierzowymi DN 65 membrana wymienna, zgodna z normą PN-EN 13831, dopuszczalna temperatura pracy 70 ºC dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE otwór rewizyjny z manometrem manometr i zawór ciśnienia wstępnego cronione metalową osłoną maks. dopuszczalna temperatura układu 120 ºC litrów litrów Ø litrów Ø bar 70 C kolor szary (kg) Przyłącze G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G 1000 Ø , G 1 3,5 Ciśnienie wstępne (bar) G 1000 Ø , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 10 bar 70 C kolor szary (kg) Przyłącze G , G 1 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ½ 3,5 G , G 1 ½ 3,5 G 1000 Ø , G 1 ½ 3,5 Ciśnienie wstępne (bar) G 1000 Ø , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 pojemność nominalna Vn [litry] 8
9 Ciśnieniowe naczynia przeponowe Reflex G (cd.) 16 bar 70 C kolor szary (kg) Przyłącze G , DN 25/PN 16 3,5 G , DN 25/PN 16 3,5 G , DN 25/PN 16 3,5 G , DN 40/PN 16 3,5 G , DN 40/PN 16 3,5 G , DN 40/PN 16 3,5 G , DN 40/PN 16 3,5 G 1000 Ø , DN 40/PN 16 3,5 Ciśnienie wstępne (bar) G 1000 Ø , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 Wykonania specjalne na zamówienie odbiór indywidualny przez TÜV zgodnie z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE od 1000 l/ø 1000 z mufą do czujnika uszkodzenia membrany MBM II ciśnienie > 16 bar pojemność > 5000 l 9
10 Ciśnieniowe naczynia przeponowe Zbiornik scładzający Reflex V wymagany jest w instalacjac o temp. na powrocie > 70 C lub instalacjac cłodniczyc przy temp. 0 C dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE może być stosowany również jako zasobnik buforowy zbiornik bez membrany 6-20 litrów 40 litrów litrów litrów litrów litrów 10 bar 110 C kolor szary VPE* (kg) Przyłącze V , R ¾ V , R ¾ V , R ¾ V , R 1 V , R 1 V , DN 40/PN 16 V , DN 40/PN 16 V , DN 40/PN bar 120 C kolor szary VPE* (kg) Przyłącze V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 pojemność nominalna Vn [litry] * ilość zbiorników na palecie 10
11 Ciśnieniowe naczynia przeponowe Zbiornik scładzający Reflex V (cd.) 6 bar 120 C kolor szary VPE* (kg) Przyłącze V , DN 40/PN 6 V , DN 40/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 pojemność nominalna Vn [litry] * ilość zbiorników na palecie Wykonania specjalne na zamówienie odbiór indywidualny urządzenia przez TÜV zgodnie z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE ciśnienie > 10 bar temperatura > 120 C Reflex Slimine 95 NOWOŚĆ naczynie wzbiorcze o średnicy 480 do instalacji grzewczyc i cłodniczyc niewymienna membrana butylowa zgodna z normą EN ciśnienie wstępne 1,5 bar przyłącze G 1 dopuszczalne ciśnienie pracy: 6 bar dopuszczalna temperatura pracy 70 ºC maks. dopuszczalna temperatura układu 120 ºC litrów 6 bar 70 C kolor szary [] VPE* (kg) Przyłącze S G 1 S G 1 S G 1 S G 1 pojemność nominalna Vn [litry] * ilość zbiorników na palecie 11
12 Ciśnieniowe naczynia przeponowe Reflex Wspornik Slimine do montażu naściennego / Taśma mocująca 95 wspornik z przyłączami do osprzętu do naczyń Reflex 8 25 l, przyłącze naczynia - od góry przyłącze napełniania Rp ½ 95 przyłącze manometru Rp 95 przyłącze odpowietrznika Rp 30 DN 32 przyłącze rury wzbiorczej Rp ¾ przyłącze naczynia wzbiorczego Rp ¾ Wspornik taśma mocująca do montażu naściennego naczyń Reflex i Refix 8 25 l; służy do pionowego montażu naczynia, przyłącze naczynia - od góry lub od dołu Taśma w opakowaniu kartonowym Taśma w opakowaniu foliowym Czujnik uszkodzenia membrany MBM II stosowany do sygnalizowania uszkodzenia membrany w zbiornikac Refix DT, DE oraz Reflex G od 60 litrów składający się z czujnika i przekaźnika (montowane fabrycznie) zasilanie 230 V/50 z wyjście bezpotencjałowe (przekaźnik) dostarczany tylko w połączeniu z naczyniem MBM II
13 Ciśnieniowe naczynia przeponowe Złącze odcinające Reflex SU bezpieczne odcięcie podczas konserwacji i demontażu naczyń wzbiorczyc zawór opróżniający zgodne z normą PN-EN PN 10 / 120 C Złącze SU R ¾ Złącze SU R ¾ (bez dźwigni) Złącze SU R Złącze SU R ¾ Złącze SU R 1 Złącze SU R ¾ (bez dźwigni) Zespół przyłączy G do wyjątkowo szybkiego montażu i konserwacji ciśnieniowyc naczyń wzbiorczyc w zestawie zawór odcinający i przyłącze gwintowane zawór opróżniający G ½ i końcówka do przewodu giętkiego zgodne z normą PN-EN PN 16/120 C szczególnie polecany dla naczyń Reflex G Ø 740 Zespół przyłączy G Zespół przyłączy G 1 ¼ Zespół przyłączy G 1 ½ Zawór kulowy kołpakowy do obsługi naczyń wzbiorczyc z możliwością opróżniania PN 16/120 C MK 1 ¼ MK 1 ½
14 Ciśnieniowe naczynia przeponowe Refix Refix DD do instalacji wody użytkowej, podwyższającyc ciśnienie i podgrzewającyc wodę zgodnie z normą DIN 1988 przyłącze ze stali szlacetnej przepływowe, z kierownicą przepływu ig-flow niewymienna membrana workowa zgodna z normami PN-EN 13831, DIN 4807 cz. 5, KTW-C i W 270 dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE lakierowane z zewnątrz i od wewnątrz możliwość zainstalowania armatury przepływowej Flowjet posiada atest PZ naczynie Refix DD 33 z ucwytami mocującymi przeznaczone do montażu bezpośrednio na rurociągu wody zimnej dostawa z trójnikiem T Rp ¾ 8-25 litrów 33 litry z ucwytami mocującymi (widok z tyłu) 10 bar 70 C kolor zielony biały VPE* (kg) D Przyłącze DD 2 1) , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ 25 bar 70 C zielony kolor biały VPE* (kg) D Przyłącze DD , G ¾ pojemność norminalna Vn [litry] 1) dostawa bez trójnika * ilość zbiorników na palecie 14
15 Ciśnieniowe naczynia przeponowe rmatura przepływowa Flowjet ¾ bezpieczna armatura odcinająca i opróżniająca do naczyń Refix DD zgodna z normą DIN 4807 T5 dop. ciśnienie pracy 16 bar dop. temperatura pracy 70 C podłączenie obustronne G ¾, gwinty GW/ZW możliwość zainstalowania na trójniku o średnicy 1 Flowjet 3/ Taśma mocująca taśma mocująca do montażu naściennego naczyń Reflex i Refix 8 25 l; służy do pionowego montażu naczynia, przyłącze naczynia - od góry lub od dołu Taśma w opakowaniu kartonowym Taśma w opakowaniu foliowym
16 Ciśnieniowe naczynia przeponowe Refix DT do instalacji wody pitnej, podwyższającyc ciśnienie i podgrzewającyc wodę, zgodnie z normą DIN 1988 z armaturą przepływową Flowjet, zaworem odcinającym i opróżniającym lub przyłączem kołnierzowym wymienna membrana workowa zgodna z normami PN-EN 13831, DIN 4807 cz. 5,KTW-C i W 270 dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE lakierowane z zewnątrz i od wewnątrz ciśnienie wstępne 4 bar manometr w zestawie manometr i zawór ciśnienia wstępnego cronione metalową osłoną posiadają atest PZ przeznaczone do montażu bezpośrednio na rurociągu wody zimnej litrów (Flowjet) (Ø 740) litrów 10 bar 70 C Przyłącze kolor zielony kg 16 DT 60 Flowjet Rp 1 ¼ , DT 80 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN ,0 23,7 24,7 26, DT 100 DT 200 DT 300 DT 400 DT 500 DT 600 DT 800 DT 1000 Ø 740 DT 1000 Ø 1000 DT 1500 DT 2000 DT 3000 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 pojemność nominalna Vn [litry] ,2 26,8 27,8 28,9 37,0 53,0 54,0 57,0 43,5 59,0 60,0 63,0 73,0 79,0 80,0 83,0 69,0 85,0 86,0 89,0 164,0 165,0 177,4 204,0 205,0 208,0 244,0 245,0 248,0 386,2 386,2 386,2 502,4 502,4 502,4 686,5 686,5 686,5 1054,0 1057,0 1057,
17 Ciśnieniowe naczynia przeponowe Refix DT (cd.) 1000 (Ø 1000) litrów 3000 litrów Wykonania specjalne na zamówienie ciśnienie > 16 bar od 1000 l/ø 1000 z mufą do czujnika uszkodzenia membrany MBM II 16 bar 70 C Przyłącze kolor zielony kg DT 80 DT 100 DT 200 DT 300 DT 400 DT 500 DT 600 DT 800 DT 1000 Ø 740 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 Flowjet Rp 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DN 50/PN 16 DN 65/PN 16 DN 80/PN ,8 33,0 34,0 36,0 29,9 35,0 36,0 38,0 55,0 61,0 62,0 65,0 64,0 70,0 71,0 74,0 113,0 119,0 122,0 130,0 131,0 134,0 174,0 175,0 178,0 224,0 225,0 228,0 259,0 260,0 263, DT 1000 Ø 1000 DT 1500 DT 2000 DT 3000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DN 65/PN 16 DN 80/PN 16 DN 100/PN ,0 488,0 488,0 630,0 630,0 630,0 850,0 850,0 850,0 1240,0 1240,0 1200, pojemność nominalna Vn [litry] 17
18 Ciśnieniowe naczynia przeponowe Refix DE do instalacji, które nie odpowiadają wymogom normy DIN 1988 np. instalacji wody użytkowej, przeciwpożarowyc, ogrzewania podłogowego, geotermicznyc bez armatury przepływowej, odcinającej i opróżniającej membrana workowa, zgodna z norma PN-EN 13831, od 50 litrów membrana wymienna części mające kontakt z wodą są zabezpieczone przed korozją dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE ciśnienie wstępne 4 bar 2-25 l: wykonanie wiszące; 33 l: z ucwytami mocującymi lub stojące; od 50 l - stojące od Ø 1000 w zestawie z manometrem manometr i zawór ciśnienia wstępnego są cronione przez metalową osłonę posiada atest PZ 2-25 litrów 33 litry 10 bar 70 C kolor niebieski VPE* (kg) Przyłącze DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE 33 1) , G ¾ DE , G 1 DE , G 1 DE , G 1 DE , G 1 DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ½ DE , G 1 ½ DE 1000 Ø , G 1 ½ DE 1000 Ø , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 pojemność nominalna Vn [litry] * ilość zbiorników na palecie 1) stojący Wykonania specjalne na zamówienie ciśnienie > 25 bar 18
19 Ciśnieniowe naczynia przeponowe Refix DE (cd.) litrów litrów Ø litrów Ø litrów 16 bar 70 C kolor niebieski VPE* (kg) Przyłącze DE , G ¾ DE , G ¾ DE , G ¾ DE , G 1 DE , G 1 DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ½ DE , G 1 ½ DE , G 1 ½ DE , G 1 ½ DE 1000 Ø , G 1 ½ DE 1000 Ø , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN bar 70 C kolor niebieski VPE* (kg) Przyłącze DE , G ¾ DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE 1000 Ø , DN 50/PN 40 DE 1000 Ø , DN 65/PN 40 DE , DN 65/PN 40 DE , DN 65/PN 40 DE , DN 65/PN 40 pojemność nominalna Vn [litry] * ilość sztuk na palecie 19
20 Ciśnieniowe naczynia przeponowe Refix DE: warianty przyłączy 10 bar 16 bar Przyłącze DE 1000 Ø 1000 DE 1500 DE 2000 DE 3000 DE 4000 DE 5000 DN 80 / PN DN 100 / PN DN 150 / PN DN 80 / PN DN 100 / PN DN 150 / PN DN 80 / PN DN 100 / PN DN 150 / PN DN 80 / PN DN 100 / PN DN 150 / PN DN 80 / PN 16 na zam na zam DN 100 / PN 16 na zam na zam DN 150 / PN na zam DN 80 / PN 16 na zam na zam DN 100 / PN 16 na zam na zam DN 150 / PN na zam Refix DC do instalacji, które nie odpowiadają wymogom normy DIN 1988, np. instalacji przeciwpożarowyc, wody użytkowej, ogrzewania podłogowego bez armatury przepływowej, odcinającej i opróżniającej półmembrana zgodna z normą PN-EN części mające kontakt z wodą są zabezpieczone przed korozją dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE membrana niewymienna posiada atest PZ litrów litrów 10 bar 70 C kolor niebieski (kg) Przyłącze DC , G 1 2,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 Ciśnienie wstępne (bar) pojemność nominalna Vn [litry] 20
21 Ciśnieniowe naczynia przeponowe Tłumik uderzeń wodnyc do instalacji z zamontowanymi zaworami szybkoodcinającymi np. do pralek, zmywarek dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE pojemność całkowita 165 cm³ ciśnienie wstępne 4 bar 10 bar / 70 C posiada atest PZ (kg) Przyłącze Ciśnienie wstępne (bar) Tłumik uderzeń wodnyc , G ½ 3,5 Refix W instalowany jako zbiornik magazynowy w instalacjac niepodlegającyc wymogom normy DIN 1988 powierzcnia zbiornika i części mające kontakt z wodą są zabezpieczone przed korozją i pokryte tworzywem sztucznym membrana wymienna w zbiornikac W 50 W 100 ciśnienie wstępne 2 bar posiada atest PZ F B C 10 bar 70 C kolor niebieski VPE* (kg) W , G ¾ W , G ¾ W , G 1 W , G 1 F B C pojemność nominalna Vn [litry] * ilość zbiorników na palecie Manometr cyfrowy do pomiaru ciśnienia wstępnego w naczyniu wzbiorczym, pomiar do 9 bar Manometr cyfrowy Czujnik uszkodzenia membrany MBM II sygnalizuje pęknięcie membrany w naczyniac Refix DT, DE oraz Reflex G od 60 l składa się z czujnika i przekaźnika (montowane fabrycznie) zasilanie 230 V/50 z bezpotencjałowe wyjście (przekaźnik) dostarczany wyłącznie w połączeniu z naczyniem MBM II
22 Układy stabilizacji ciśnienia Reflexomat Reflexomat układ stabilizacji ciśnienia sterowany kompresorowo układ stabilizacji ciśnienia sterowany kompresorowo składa się z jednostki sterującej i zbiornika podstawowego, z możliwością rozbudowy o zbiorniki bateryjne w układac o pojemności zbiorników do 600 l jednostka sterująca z kompresorem zamontowana jest na zbiorniku dla większyc pojemności można zastosować większe zbiorniki lub równolegle połączyć zbiornik podstawowy z pozostałymi zbiornikami bateryjnymi układy Reflexomat są również dostępne bez kompresora, jeśli na miejscu montażu znajduje się instalacja sprężonego powietrza Reflexomat z jednostką sterującą RS 300/1 i zbiornikiem podstawowym RG 1000 Elementy układu Reflexomat Elementy niezbędne Elementy dodatkowe Reflexomat Jednostka sterująca RS = + Zbiornik podstawowy RG Zbiornik bateryjny RF kcesoria Urucomienie UWG: Warunkiem otrzymania gwarancji na Reflexomat jest przeprowadzenie pierwszego urucomienia przez autoryzowany serwis Reflex. Urządzenie przed urucomieniem musi być podłączone ydraulicznie i elektrycznie oraz gotowe do napełnienia wodą. Koszty urucomienia ponosi producent. Prosimy o kontakt pod numerem telefonu: , fax
23 Układy stabilizacji ciśnienia Reflexomat Silent Compact NOWOŚĆ układ stabilizacji ciśnienia sterowany kompresorowo o kompaktowej budowie do instalacji grzewczyc i cłodniczyc poziom ciśnienia akustycznego <59 db() prosty sposób podłączenia dopuszczenie zgodne z dyrektywą 2014/68/UE półmembrana butylowa zgodna z normą PN-EN dop. ciśnienie pracy 6 bar dop. temp. na zasilaniu 120 ºC* dop. temp. pracy 70 ºC** dop. temp. otoczenia 0 45 ºC stopień ocrony: IP 54 zasilanie: 230 V sterownik Control Basic, zbiorcza sygnalizacja awarii oraz interfejs RS-485 do komunikacji wewnętrznej możliwość automatycznego uzupełniania za pomocą Fillvalve Reflexomat Silent Compact Przyłącze kg RSC G 1 52 RSC G 1 69 RSC G 1 80 RSC G 1 93 Reflexomat Compact układ stabilizacji ciśnienia sterowany kompresorowo do instalacji grzewczyc i cłodniczyc dopuszczenie zgodnie z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE półmembrana zgodna z normą PN-EN dop. ciśnienie pracy 6 bar dop. temp. na zasilaniu 120 ºC* dop. temp. pracy 70 ºC** dop. temp. otoczenia 0 45 ºC stopień ocrony: IP 54 ze sterowaniem Control Basic zasilanie 230 V sterownik Control Basic, zbiorcza sygnalizacja awarii oraz interfejs RS-485 do komunikacji wewnętrznej możliwość automatycznego uzupełniania za pomocą Fillvalve Reflexomat Compact Przyłącze kg RC R 1 52,0 RC R 1 69,0 RC R 1 80,0 RC R 1 93,0 * odpowiednio najwyższa możliwa nastawa regulatora temperatury 105 ºC, zgodnie z normą PN-EN ** montaż na powrocie instalacji, max. stała temp. pracy membrany 70 ºC. Przy stałej temperaturze 0 ºC prosimy o kontakt. 23
24 Układy stabilizacji ciśnienia Jednostka sterująca Reflexomat układ stabilizacji ciśnienia sterowany kompresorowo do instalacji grzewczyc i cłodniczyc dop. temp. na zasilaniu 120 ºC* dop. temp. pracy 70 ºC** dop. temp. otoczenia 0 45 ºC stopień ocrony: IP 54 zasilanie 230 lub 400 V zbiorcza sygnalizacja błędów i interfejs RS 485 sterownik Control Touc standardowo od typu RS 150 sterownik Control Touc: graficzny interfejs użytkownika, stałe wyświetlanie parametrów pracy, liczne interfejsy, np. do połączenia z centralą sterującą czy rozbudowania układu B T Jednostka sterująca RS z 1 kompresorem Wysokość Szerokość B Długość T kg Kompresor Control Basic RS 90/ ,0 RS 90/ ,0 Control Touc RS 90/1 T ,0 RS 150/ ,0 RS 300/ ,0 RS 400/ ,0 RS 580/ ,0 do 600 l RS 90/1 na zbiorniku podstawowym od 800 l RS 90/1 ustawiony obok zbiornika ustawiony obok zbiornika Jednostka sterująca RS z 2 kompresorami Wysokość Szerokość B Długość T kg Kompresor Control Touc RS 90/ ,0 RS 150/ ,0 RS 300/ ,0 RS 400/ ,0 RS 580/ ,0 ustawiony obok zbiornika zasilanie 230 V/50 Z; od RS V/50 z * odpowiednio najwyższa możliwa nastawa regulatora temperatury 105 ºC, zgodnie z normą PN-EN ** montaż na powrocie instalacji, max. stała temp. pracy membrany 70 ºC. Przy stałej temperaturze 0 ºC prosimy o kontakt. 24
25 Układy stabilizacji ciśnienia Zbiorniki Reflexomat dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE dop. temp. pracy 70 ºC** membrana wymienna zgodna z normą PN-EN G 1 Reflexomat zbiornik podstawowy RG zbiornik bateryjny RF Zbiornik podstawowy RG Zbiornik bateryjny RF 6 bar 6 bar 1 Przyłącze G * kg R , R , R , R , R , R 1 110, DN , DN , DN , DN , DN , DN ,0 10 bar 10 bar 1 Przyłącze G * kg DN , DN , DN , DN , DN , DN , DN , DN , DN ,0 * wysokość mierzona łącznie z jednostką sterującą na zbiorniku ( l) ** montaż na powrocie instalacji, max. stała temp. pracy membrany 70 ºC. Przy stałej temperaturze 0 ºC prosimy o kontakt. Urucomienie UWG: Warunkiem otrzymania gwarancji na Reflexomat jest przeprowadzenie pierwszego urucomienia przez autoryzowany serwis Reflex. Urządzenie przed urucomieniem musi być podłączone ydraulicznie i elektrycznie oraz gotowe do napełnienia wodą. Koszty urucomienia ponosi producent. Prosimy o kontakt pod numerem telefonu: , fax
26 Układy stabilizacji ciśnienia kcesoria do układów Reflexomat jednostka sterująca bez kompresora na zamówienie istnieje możliwość dostarczenia jednostki sterującej bez kompresora, zasilanej z wewnętrznej instalacji sprężonego powietrza Czujnik uszkodzenia membrany MBM II sygnalizuje pęknięcie membrany w zbiornikac RG i RF składa się z czujnika i przekaźnika (montowane fabrycznie) zasilanie 230 V/50 z bezpotencjałowe wyjście (przekaźnik) dostarczany wyłącznie w połączeniu z naczyniem MBM II Moduł I/O 2 dodatkowe analogowe wyjścia do sterowania ciśnieniem i poziomem 6 cyfrowyc wejść do dowolnego zaprogramowania 6 bezpotencjałowyc wyjść do dowolnego zaprogramowania Moduł I/O
27 Układy stabilizacji ciśnienia Reflexomat Układ Master-Slave oprogramowanie umożliwiające pracę nawet 10 urządzeń Reflexomat połączonyc ydraulicznie i pracującyc w odległości 1000 m od siebie Master-Slave Moduły Bus do wymiany danyc między jednostką sterującą (łącze RS-485) a centralą sterującą onworks Digital onworks Profibus-DP Eternet moduły przeznaczone do sterowników Control Touc NOWOŚĆ Modbus RTU do jednostki Control Touc Profibus DP do jednostki Control Touc BCnet-IP do jednostki Control Touc BCnet MS/TP do jednostki Control Touc Zawór elektromagnetyczny do uzupełniania Zawór elektromagnetyczny do uzupełniania

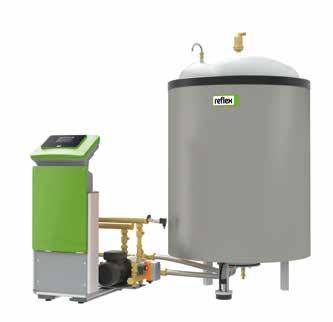

28 Układy stabilizacji ciśnienia Variomat Variomat układ stabilizacji ciśnienia sterowany pompowo układ stabilizacji ciśnienia sterowany pompowo z uzupełnianiem ubytków wody i odgazowaniem do instalacji grzewczyc i cłodniczyc układ składa się z jednostki sterującej, zbiornika podstawowego i zestawu przyłączeniowego dla większyc pojemności instalacji można zastosować większe zbiorniki lub równolegle połączyć zbiornik podstawowy ze zbiornikami bateryjnymi Variomat z jednostką sterującą VS 2-2/60 i zbiornikiem podstawowym VG 500 Elementy układu Variomat Elementy niezbędne Elementy dodatkowe Variomat Jednostka sterująca VS Zbiornik podstawowy VG + Zbiornik bateryjny VF = Zestaw przyłączeniowy kcesoria Jednostka sterująca Variomat dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE jednostka sterująca Variomat VS 1 ze sterownikiem Control Basic układy Variomat z jednostką sterującą VS 2 wyposażone są w sterownik Control Touc i łagodny rozruc dop. temp. na zasilaniu 120 ºC* dop. temp. pracy 70 ºC** dop. temp. otoczenia 0 45 ºC poziom ciśnienia akustycznego ok. 55 db stopień ocrony: IP 54 przyłącze do uzupełniania Rp ½ przyłącze do pompy/zaworu przelewowego Rp 1/Rp 1 zbiorcza sygnalizacja błędów i interfejs RS 485 Jednostka sterująca Variomat z jedną pompą Jednostka sterująca Variomat z dwiema pompami 28
29 Układy stabilizacji ciśnienia Jednostka sterująca Variomat (cd.) B T Variomat VS 1 Variomat VS 2-1/60 Variomat VS 2-2/95 Jednostka sterująca VS z 1 pompą Control Basic, 10 bar 70 ºC p0 bar Przyłącze elektr. Wys. Szer. B Długość T Przyłącze do zbiornika podstawowego VS ,5 230V/50z x G 1 25,0 Control Touc, 10 bar 70 ºC VS 2-1/ ,5 230V/50z x G 1 30,00 VS 2-1/ ,8 230V/50z x G 1 37,0 VS 2-1/ ,5 230V/50z x G 1 50,0 VS 2-1/ ,0 230V/50z x G 1 53,0 Control Touc, 16 bar 70 ºC VS 1-1/ ,5 400V/50z x G 1 47,0 kg Jednostka sterująca VS z 2 pompami p0 bar Przyłącze elektr. Wys. Szer. B Długość T Przyłącze do zbiornika podstawowego kg Control Touc, 10 bar 70 ºC VS 2-2/ ,5 230V/50z x G 1 ¼ 58,0 VS 2-2/ ,8 230V/50z x G 1 ¼ 61,0 VS 2-2/ ,5 230V/50z x G 1 ¼ 89,0 VS 2-2/ ,0 230V/50z x G 1 ¼ 92,0 Control Touc, 16 bar 70 ºC VS 1-2/ ,5 400V/50z x G 1 ¼ 99,0 p0 = wartość ustawiona w jednostce sterującej = wysokość statyczna + ciśnienie parowania + 0,2 bar (zalecane) * odpowiednio najwyższa możliwa nastawa regulatora temperatury 105 ºC, zgodnie z normą PN-EN ** montaż na powrocie instalacji, max. stała temp. pracy membrany 70 ºC. Przy stałej temperaturze 0 ºC prosimy o kontakt. 29
30 Układy stabilizacji ciśnienia Zbiorniki Variomat dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE membrana wymienna zgodna z normą PN-EN zbiornik podstawowy VG zbiornik bateryjny VF Zbiornik podstawowy VG Zbiornik bateryjny VF * Przyłącze kg G 1 41, G 1 52, G 1 72, G 1 81, G 1 96, G 1 109, Ø G 1 156, Ø G 1 292, G 1 320, G 1 565, G 1 795, G , G ,0 * opcjonalnie Zestaw przyłączeniowy Variomat Zestaw przyłączeniowy Variomat G1 do podłączenia zbiornika podstawowego VG do jednostki sterującej z 1 pompą Średnica zbiornika VG (/) (kg) , ,0 Zestaw przyłączeniowy Variomat G1¼ do podłączenia zbiornika podstawowego VG do jednostki sterującej z 2 pompami Średnica zbiornika VG (/) (kg) , ,0 zestaw przyłączeniowy Variomat G1 30
31 Izolacja cieplna do zbiorników Variomat izolacja cieplna VW do zbiorników podstawowyc Variomat wykonana z miękkiej pianki poliuretanowej o grubości 50 z płaszczem foliowym w kolorze srebrnym i zamkiem błyskawicznym Variomat VS 2-2/60 ze zbiornikiem podstawowym VG 500 i izolacją cieplną VW 500 Przyłącze kg VW G 1 3,0 VW G 1 3,5 VW G 1 4,5 VW G 1 5,5 VW G 1 6,0 VW G 1 8,0 VW 1000 Ø G 1 8,0 VW 1000 Ø G 1 10,0 VW G 1 12,5 VW G 1 15,0 VW G 1 16,0 VW G 1 18,0 VW G 1 24,0 Urucomienie UWG: Warunkiem otrzymania gwarancji na Variomat jest przeprowadzenie pierwszego urucomienia przez autoryzowany serwis Reflex. Urządzenie przed urucomieniem musi być podłączone ydraulicznie i elektrycznie oraz gotowe do napełnienia wodą. Koszty urucomienia ponosi producent. Prosimy o kontakt pod numerem telefonu: , fax kcesoria do układów Variomat - str
32 Układy stabilizacji ciśnienia Variomat Giga Variomat Giga układ stabilizacji ciśnienia sterowany pompowo przeznaczony do instalacji o dużyc mocac i wysokim ciśnieniu, np. w sieciac ciepłowniczyc czy przemysłowyc instalacjac grzewczyc lub cłodniczyc części układu są specjalnie zaprojektowane, aby zapewnić niezawodność pracy instalacji możliwość wykonań specjalnyc dla temperatur > 110 C i o pojemności zbiorników do l układ Variomat Giga składa się z jednostki sterującej, modułu ydraulicznego, zbiornika podstawowego i ewentualnie dodatkowyc elementów dla większyc pojemności można zastosować większe zbiorniki lub równolegle połączyć zbiornik podstawowy ze zbiornikami bateryjnymi Jednostka sterująca Variomat Giga układ stabilizacji sterowany pompowo ze zintegrowaną funkcją uzupełniania i odgazowania (R 70 C) przeznaczony do instalacji grzewczyc i cłodniczyc z 2 pompami i 2 zaworami przelewowymi dop. ciśnienie pracy 16 bar dop. temp. na dopływie 120 ºC* dop. temp. pracy 0 70 ºC** poziom ciśnienia akustycznego ok. 55 db przyłącze pompy DN 80/PN 16 przyłącze zbiornika podstawowego DN 80/PN 6 przyłącze uzupełniania Rp ½ sterownik Control Touc standardowo w zestawie Moduły sterujące B T Moc elektr. kw Zasilanie Do modułu ydraulicznego Wysokość Szerokość Długość GS , V/50z G 50/G GS , V/50z G 90/G Moduły ydrauliczne p0 bar Wysokość Szerokość Długość G , G , G , G , p0 = wartość ustawiona w jednostce sterującej = wysokość statyczna + ciśnienie parowania + 0,2 bar (zalecane) 32 * odpowiednio najwyższa możliwa nastawa regulatora temperatury 105 ºC, zgodnie z normą PN-EN ** montaż na powrocie instalacji, max. stała temp. pracy membrany 70 ºC. Przy stałej temperaturze 0 ºC prosimy o kontakt.
33 Układy stabilizacji ciśnienia Zbiorniki Variomat Giga dopuszczenie zgodne z dyrektywą dot. urządzeń ciśnieniowyc 2014/68/UE membrana wymienna zgodna z normą PN-EN zbiornik podstawowy GG zbiornik bateryjny GF Zbiornik podstawowy GG Zbiornik bateryjny GF * 1 Przyłącze kg DN 65 / PN 6 330, DN 65 / PN 6 465, DN 65 / PN 6 565, DN 65 / PN 6 795, DN 65 / PN , DN 65 / PN ,0 * opcjonalnie Urucomienie UWG: Warunkiem otrzymania gwarancji na Variomat Giga jest przeprowadzenie pierwszego urucomienia przez autoryzowany serwis Reflex. Urządzenie przed urucomieniem musi być podłączone ydraulicznie i elektrycznie oraz gotowe do napełnienia wodą. Koszty urucomienia ponosi producent. Prosimy o kontakt pod numerem telefonu: , fax
34 Układy stabilizacji ciśnienia kcesoria do układów Moduł I/O 2 dodatkowe analogowe wyjścia do sterowania ciśnieniem i poziomem 6 cyfrowyc wejść do dowolnego zaprogramowania 6 bezpotencjałowyc wyjść do dowolnego zaprogramowania standardowo w jednostce sterującej Variomat Giga GS 3 Moduł I/O -do układu Variomat Moduł I/O do układu Variomat Giga Układ Master-Slave oprogramowanie umożliwiające pracę nawet 10 urządzeń Variomat połączonyc ydraulicznie i pracującyc w odległości 1000 m od siebie Master-Slave Moduły Bus do wymiany danyc między jednostką sterującą (łącze RS-485) a centralą sterującą onworks Digital onworks Profibus-DP Eternet moduły przeznaczone do sterowników Control Touc NOWOŚĆ Modbus RTU do jednostki Control Touc Profibus DP do jednostki Control Touc BCnet-IP do jednostki Control Touc BCnet MS/TP do jednostki Control Touc
35 Układy stabilizacji ciśnienia Variomat i Variomat Giga Czujnik uszkodzenia membrany MBM II sygnalizuje pęknięcie membrany w zbiornikac GG i GF składa się z czujnika i przekaźnika (montowane fabrycznie) zasilanie 230 V/50 z bezpotencjałowe wyjście (przekaźnik) dostarczany wyłącznie w połączeniu z naczyniem MBM II
36 Układy uzupełniania ubytków wody i urządzenia zmiękczające wodę Fillset Fillset Compact zestaw przyłączeniowy do uzupełniania ubytków wody bezpośrednio z sieci wodociągowej urządzenie odpowiada normom DIN 1988 oraz PN-EN 1717 z rozdzielaczem systemów typu B zawór odcinający po stronie wejściowej i wyjściowej bez wodomierza Fillset Compact Dop. ciśnienie pracy 10 bar Dop. temp. pracy 60 C Wysokość x szerokość Przyłącze wejście/wyjście Min. ciśnienie ydrauliczne 1) 175 x 214 0,9 kg R ½/R ½ p0 + 1,3 bar Współczynnik przepływu 2) k vs 0,8 m 3 / Współczynnik przepływu 3) k vs 0,7 m 3 / 1) p0 = ciśnienie wstępne w przeponowym naczyniu wzbiorczym = minimalne ciśnienie pracy instalacji 2) jako samodzielne urządzenie 3) w połączeniu z urządzeniami Fillcontrol Plus, Variomat, Reflexomat lub Servitec Fillset zestaw przyłączeniowy do uzupełniania ubytków wody bezpośrednio z sieci wodociągowej urządzenie odpowiada normom DIN 1988 oraz PN-EN 1717 z rozdzielaczem systemów typu B zawór odcinający po stronie wejściowej i wyjściowej w zestawie z wodomierzem standardowym lub kontaktowym i wspornikiem Fillset Z wodomierzem standardowym Z wodomierzem kontaktowym Dop. ciśnienie pracy 10 bar 10 bar Dop. temp. pracy 60 C 60 C Wysokość x szerokość 293 x x 230 1,7 kg 1,7 kg Przyłącze wejście/wyjście R ½/R ½ R ½/R ½ Min. ciśnienie ydrauliczne 1) p0 + 1,3 bar p0 + 1,3 bar Współczynnik przepływu 2) kvs 0,8 m 3 / 0,8 m 3 / Współczynnik przepływu 3) kvs 0,7 m 3 / 0,7 m 3 / 1) p0 = ciśnienie wstępne w instalacji z przeponowym naczyniem wzbiorczym = min. ciśnienie pracy instalacji 2) jako samodzielne urządzenie 3) w połączeniu z urządzeniem Fillsoft 36
37 Układy uzupełniania ubytków wody i urządzenia zmiękczające wodę Fillcontrol Fillcontrol Plus Compact automatyczny układ uzupełniania ubytków wody 1) do instalacji z przeponowymi naczyniami wzbiorczymi zgodny z normami DIN 1988 oraz PN-EN 1717 z rozdzielaczem systemów typu B pomiar uzupełniania wydajność uzupełniania ok. 0,5 m 3 / przy p = 1,5 bar Fillcontrol Plus Compact (urządzenie nienapełnione) Przyłącze wejście/wyjście Min. ciśnienie ydrauliczne 2) Ciśnienie na wyjściu 3) Ciśnienie na wejściu Zasilanie przyłączy 3 kg R ½/R ½ p0 + 1,3 bar 0,5 5 bar max. 10 bar 230 V/50 z 1) w połączeniu z urządzeniem Fillsoft należy zainstalować zewnętrzny czujnik ciśnienia 2) p0 = pst + 0,2 (zalecane); (ciśnienie statyczne = wysokość statyczna [m]/10) 3) ciśnienie układu, ustawienia fabryczne 3 bar Fillcontrol Plus układ uzupełniania ubytków wody bez pompy do kontroli ciśnieniowego naczynia wzbiorczego i automatycznego uzupełniania poziomu wody do osiągnięcia ustawionego ciśnienia początkowego w zestawie wspornik ze sterownikiem Control Basic interfejs RS 485, możliwe podłączenie modułów Bus lub rozbudowującyc możliwa kontrola wydajności urządzenia zmiękczającego wodę Fillsoft Fillcontrol Plus Standard Stal szlacetna Dop. temp. pracy 90 C 90 C Wysokość x szerokość x długość 320 x 340 x x 340 x 190 2,5 kg 2,5 kg Przyłącze wejście/wyjście G ¾/G ½ G ¾/G ½ Dop. ciśnienie pracy 10 bar 10 bar Ciśnienie na wejściu max. 10 bar max. 10 bar Min. ciśn. ydrauliczne p p0 + 1,3 bar 1) p0 + 1,3 bar 1) Max. ciśnienie spoczynku p0 + 4 bar 2) p0 + 4 bar 2) Przyłącze elektryczne 230 V/50 z 230 V/50 z Współczynnik przepływu 3) kvs 1,4 m 3 / 1,4 m 3 / Współczynnik przepływu 4) kvs 0,7 m 3 / 0,7 m 3 / 1) p0 = ciśnienie wstępne w instalacji z przeponowym naczyniem wzbiorczym 2) przy przekroczeniu włączyć reduktor ciśnienia 3) jako samodzielne urządzenie 4) w połączeniu z urządzeniem Fillsoft 37
38 Układy uzupełniania ubytków wody i urządzenia zmiękczające wodę Fillcontrol uto całkowicie automatyczny układ uzupełniania ubytków wody z pompą Fillcontrol uto Compact z wbudowanym zbiornikiem do oddzielenia systemów Fillcontrol uto do uzupełniania np. ze zbiorników magazynowyc mieszaniny wodno-glikolowej układy z wbudowanym sterownikiem Control Basic dla łatwej i sprawnej obsługi interfejs RS 485, możliwość podłączenia modułów Bus i modułów rozbudowującyc możliwy pomiar ilości wody zmiękczanej przez urządzenie Fillsoft w zestawie rozdzielacz systemów zgodny z normą DIN 1988 oraz PN-EN 1717 (Fillcontrol uto Compact) Fillcontrol uto Compact Fillcontrol uto Fillcontrol uto Compact Fillcontrol uto (do glikolu) Dop. ciśnienie pracy 10 bar 8 bar Dop. temp. pracy 30 C 70 C Wys. x szer. x dług. 620 x 580 x x 470 x ,5 kg 1) 25 kg 1) Ciśnienie przepływu max. 8,5 bar max. 5,5 bar Przyłącze ogrzewanie G ½ G 1 Przyłącze woda pitna G ½ Przyłącze przelew DN 32 Ciśnienie uzupełniania max. 5,5 bar 2) Wydajność uzupełniania l/ 4 m 3 / Wymagana wydajność dopływu min. 360 l/ min. 360 l/ Przyłącze ssące zbiornika 1 ¼ Fillcontrol uto 1) nienapełniony wodą 2) w przypadku większego ciśnienia zastosować reduktor 38
39 Układy uzupełniania ubytków wody i urządzenia zmiękczające wodę Fillsoft Fillsoft Fillsoft I/II: urządzenie zmiękczające do pierwszego napełniania i uzupełniania wody w instalacji grzewczej Fillsoft Zero: urządzenie do demineralizacji wody napełniającej i uzupełniającej w instalacji grzewczej obudowa i wkład dostępne są jako osobne produkty, co umożliwia wybór odpowiedniego wkładu w zależności od potrzeb (zmiękczanie lub demineralizacja) obudowa Fillsoft I: obudowa przystosowana do jednego wkładu obudowa Fillsoft II: obudowa przystosowana do dwóc wkładów (zalecamy stosowanie jednorazowo jednego typu wkładów) elementy montażowe dostarczane wraz z obudową wkład Fillsoft FSP 6000 (zielony): przeznaczony do zmiękczania wody - wydajność: l x d wkład Fillsoft Zero FZP 3000 (szary): przeznaczony do demineralizacji - wydajność: 3000 l x d dop. ciśnienie pracy: 8 bar dop. temperatura pracy: 40 C max strumień przepływu: 360 l/ przyłącze wejście/wyjście: Rp ½ / Rp ½ NOWOŚĆ Obudowa Fillsoft I * do rozdzielenia układów zgodnie z normami PN-EN 1717 i DIN 1988 zalecamy Fillset Compact ( str. 32) Obudowa Fillsoft II Do pomiaru zużycia wkładu zalecamy zastosowanie wodomierza np. Fillmeter. Wkład Fillsoft FSP Wysokość Szerokość ,9 kg 3,6 kg 1,5 kg 1,5 kg Wkład Fillsoft Zero FZP 3000 Wydajność 1 wkład 2 wkłady 6000 l x d 3000 l x d kcesoria Fillmeter Softmix Zewnętrzny czujnik ciśnienia Podłączenie urządzenia Reflex Fillcontrol wymaga zastosowania zewnętrznego czujnika ciśnienia. Softmix Zewnętrzny czujnik ciśnienia Fillmeter 39
40 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Servitec Servitec próżniowa rura odgazowująca ze zintegrowanym uzupełnianiem ubytków wody do instalacji z ciśnieniowym naczyniem wzbiorczym lub układem stabilizacji ciśnienia dowolne ustawienie trybów pracy Servitec Mag- lub evelcontrol centralne odgazowanie wody w instalacji i wody uzupełniającej dop. ciśnienie pracy 8 bar typ 30, bar typ 75, 95, 120 temp. zasilania do 120 C sterowanie mikroprocesorowe ze stałym wyświetlaniem parametrów ciśnienia bezpotencjałowa zbiorcza sygnalizacja błędów łatwe pierwsze urucomienie za pomocą uto-setup opatentowana, w pełni automatyczna regulacja zaworem przelewowym SafeControl (uzupełnianie przez silnikowy zawór kulowy) możliwość uzupełniania z zasobnika (we własnym zakresie) Servitec 30 Servitec 35 Servitec 60 Servitec 95 B T Urucomienie UWG: Warunkiem otrzymania gwarancji na Servitec jest przeprowadzenie pierwszego urucomienia przez autoryzowany serwis Reflex. Urządzenie przed urucomieniem musi być podłączone ydraulicznie i elektrycznie oraz gotowe do napełnienia wodą. Koszty urucomienia ponosi producent. Prosimy o kontakt pod numerem telefonu: , fax
41 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Servitec (cd.) 70 C Dopuszczalna maksymalna temperatura pracy: 70 C Servitec Control Basic Control Touc Pojemność instalacji V (m 3 ), 70 C Ciśnienie pracy (bar), 70 C Wydajność uzupełniania m 3 / x B x T do 12 0,5-2,5 do 0, x 545 x , do 220 0,5-2,5 do 0, x 552 x , do 220 0,5-4,5 do 0, x 595 x , do 220 0,5-5,4 do 0, x 584 x , do 220 0,5-7,2 do 0, x 584 x , do 220 0,5-2,5 do 0, x 621 x , do 220 0,5-4,5 do 0, x 678 x , do 220 0,5-5,4 do 0, x 623 x , do 220 0,5-7,2 do 0, x 623 x ,0 Magcontrol do 220 1,3-9,0 do 0, x 606 x ,0 evelcontrol do 220 1,3-9,0 do 0, x 606 x ,0 kg 90 C Dopuszczalna maksymalna temperatura pracy: 90 C Pojemność Ciśnienie pracy Wydajność x B x T Servitec instalacji V (m 3 ), (bar), uzpełniania kg 90 C 90 C m 3 / Control Basic Control Touc do 220 1,3-4,0 do 0, x 595 x , do 220 1,3-4,9 do 0, x 584 x , do 220 1,3-6,7 do 0, x 584 x ,0 Magcontrol do 220 1,3-8,3 do 0, x 606 x ,0 evelcontrol do 220 1,3-8,3 do 0, x 606 x ,0 70 C G Dopuszczalna maksymalna temperatura pracy: 70 C, do instalacji z glikolem Pojemność Ciśnienie pracy Wydajność x B x T Servitec instalacji V (m 3 ), 70 C Control Basic (bar), 70 C uzupełniania m 3 / do 4 0,5-2,5 do 0, x 545 x ,0 60 G do 50 0,5-4,5 do 0, x 595 x ,0 75 G do 50 1,3-4,9 do 0, x 584 x ,0 95 G do 50 1,3-6,7 do 0, x 584 x ,0 Control Touc 60 G do 50 0,5-4,5 do 0, x 678 x ,0 75 G do 50 1,3-4,9 do 0, x 623 x ,0 95 G do 50 1,3-6,7 do 0, x 623 x ,0 Magcontrol 120/gl do 50 1,3-8,3 do 0, x 606 x ,0 evelcontrol 120/gl do 50 1,3-8,3 do 0, x 606 x ,0 kg Magcontrol: do instalacji z ciśnieniowym naczyniem przeponowym. evelcontrol: do instalacji z układem stabilizacji ciśnienia. Wykonania specjalne na zamówienie pojemność instalacji > 220 m³ ciśnienie pracy > 9,0 bar temperatura pracy > 90 C 41
42 Układy odgazowania i separatory mikropęcerzy powietrza i osadów kcesoria do układów Servitec Moduły Bus do wymiany danyc między jednostką sterującą (łącze RS-485) a centralą sterującą onworks Digital onworks Profibus-DP Eternet moduły przeznaczone do sterowników Control Touc Modbus RTU do jednostki Control Touc Profibus DP do jednostki Control Touc BCnet-IP do jednostki Control Touc BCnet MS/TP do jednostki Control Touc Moduł I/O 2 dodatkowe wyjścia analogowe do regulacji ciśnienia i poziomu napełnienia zbiornika 6 cyfrowyc wejść do dowolnego zaprogramowania 6 cyfrowyc wyjść do dowolnego zaprogramowania Moduł I/O
43 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Servitec Mini Servitec Mini NOWOŚĆ układ odgazowania próżniowego do małyc instalacji dop. ciśnienie pracy: 4 bar zakres pracy: 0,5 do 2,5 bar dop. temp. pracy: 60 C dop. temp. otoczenia: 0 do 40 C zasilanie: 230 V/50 z pobór mocy elektr.: 0,06 kw prąd znamionowy: < 3 przyłącze wody nieodgazowanej: G ½ przyłącze wody odgazowanej: G ½ stopień separacji gazów: do 90 % maks. pojemność instalacji: 1 m³ B T 4 bar 60 C Pojemność Ciśnienie pracy Wydajność x B x T Servitec instalacji V (m 3 ) (bar) uzpełniania kg m 3 / Mini ,0 2,5 0, x 295 x 220 5,60 43
44 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Exvoid Exvoid Separator mikropęcerzy powietrza usuwa cyrkulujące swobodne pęcerze powietrza pracuje w automatycznym trybie ciągłym powoduje minimalny, ciągły spadek ciśnienia umożliwia szybkie ydrauliczne zrównoważenie po napełnieniu instalacji zapobiega powstawaniu ałasu i zużyciu wywołanemu przez korozję oraz spadkowi wydajności szeroki asortyment w zależności od ciśnienia pracy, temperatury i materiału T, mosiądz 110 C, 10 bar Przyłącze T 3/ G 3 / T 1/ Rp 1 / NOWOŚĆ T Solar, mosiądz 180 C, 10 bar Przyłącze T 3/8 S G 3 / T 1/2 S Rp 1 / NOWOŚĆ Solar, mosiądz 180 C, 10 bar Przyłącze V max (m 3 /) 22 S ) 1, ) 3/4 S Rp ¾ 1, ) 1 S Rp 1 2, ) 1 1/4 S Rp 1 ¼ 3, ) 1 1/2 S Rp 1 ½ 5, ) Solar, mosiądz, montaż pionowy 180 C, 10 bar Przyłącze V max (m 3 /) 22 SV ) 1, ) 3/4 SV Rp ¾ 1, ) 1 SV Rp 1 2, ) 44
45 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Exvoid Exvoid (cd.) mosiądz 110 C, 10 bar Przyłącze V max (m 3 /) ) 1, ) 3/ Rp ¾ 1, ) Rp 1 2, ) 1 1/ Rp 1 ¼ 3, ) 1 1/ Rp 1 ½ 5, ) Rp 2 8, ) pierścień zaciskowy 2) możliwość zamontowania izolacji cieplnej mosiądz, montaż pionowy 110 C, 10 bar Przyłącze V max (m 3 /) 22 V ) 1, ) 3/4 V Rp ¾ 1, ) 1 V Rp 1 1, ) 1) pierścień zaciskowy 2) możliwość zamontowania izolacji cieplnej stal ze spawanymi króćcami 110 C, 10 bar Przyłącze 1) możliwość zamontowania izolacji cieplnej V max (m 3 /) ,3 12, ) ,1 20, ) ,9 27, ) ,3 47, ) ,7 72, ) ,3 108, ) ,1 180, ,0 288, ,9 405, min. 50 stal z przyłączem kołnierzowym 110 C, 10 bar Przyłącze V max (m 3 /) DN 50/PN 16 12, ) DN 65/PN 16 20, ) DN 80/PN 16 27, ) DN 100/PN 16 47, ) DN 125/PN 16 72, ) DN 150/PN , ) DN 200/PN , DN 250/PN , DN 300/PN , ) możliwość zamontowania izolacji cieplnej min
46 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Exvoid Exvoid (cd.) icap, stal ze spawanymi króćcami 110 C, 10 bar Przyłącze V max (m 3 /) 60.3 C , C , C , C , C , C , C , C , C , icap, stal z przyłączem kołnierzowym 110 C, 10 bar Przyłącze V max (m 3 /) 50 C DN50 / PN C DN65 / PN C DN80 / PN C DN100 / PN C DN125 / PN C DN150 / PN C DN200 / PN C DN250 / PN C DN300 / PN Wykonania specjalne przystosowane do większego natężenia przepływu - na zamówienie 46
47 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Exdirt Exdirt Separator osadów i zanieczyszczeń usuwa cyrkulujące swobodnie zanieczyszczenia pracuje w automatycznym trybie ciągłym powoduje minimalny, ciągły spadek ciśnienia prosta i szybka obsługa stale otwarty przepływ wody niepotrzebne są zawory odcinające czy przewody bypass usuwanie osadów jest możliwe podczas pracy instalacji szeroki asortyment w zależności od ciśnienia pracy, temperatury i materiału gwarantuje prawidłowe funkcjonowanie grzejników, zaworów termostatycznyc itp. zmniejsza ryzyko wystąpienia awarii mosiądz 110 C, 10 bar Przyłącze V max (m 3 /) D ) 1, ) D 3/ Rp ¾ 1, ) D Rp 1 2, ) D 1 1/ Rp 1 ¼ 3, ) D 1 1/ Rp 1 ½ 5, ) D Rp 2 8, M - z wkładem magnetycznym, mosiądz 110 C, 10 bar Przyłącze V max (m 3 /) D 22 M ) 1, ) D 3/4 M Rp ¾ 1, ) D 1 M Rp 1 2, ) D 1 1/4 M Rp 1 ¼ 3, ) D 1 1/2 M Rp 1 ½ 5, ) D 2 M Rp 2 8, mosiądz, montaż pionowy 110 C, 10 bar Przyłącze V max (m 3 /) D 22 V ) 1, ) D 3/4 V Rp ¾ 1, ) D 1 V Rp 1 1, ) M - z wkładem magnetycznym, mosiądz, montaż pionowy 110 C, 10 bar Przyłącze V max (m 3 /) D 22 V-M ) 1, ) D 3/4 V-M Rp ¾ 1, ) D 1 V-M Rp 1 1, ) 1) pierścień zaciskowy 2) możliwość zamontowania izolacji cieplnej 47
48 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Exdirt (cd.) stal ze spawanymi króćcami 110 C, 10 bar Przyłącze V max B (m 3 /) D ,3 12, ) 370 D ,1 20, ) 370 D ,9 27, ) 430 D ,3 47, ) 430 D ,7 72, ) 550 D ,3 108, ) 550 D ,1 180, D ,0 288, D ,9 405, B stal z przyłączem kołnierzowym 110 C, 10 bar Przyłącze V max (m 3 /) D DN 50/PN 16 12, ) 370 D DN 65/PN 16 20, ) 370 D DN 80/PN 16 27, ) 430 D DN 100/PN 16 47, ) 430 D DN 125/PN 16 72, ) 550 D DN 150/PN , ) 550 D DN 200/PN , D DN 250/PN , D DN 300/PN , B B stal ze spawanymi króćcami z możliwością demontażu wkładu 110 C, 10 bar Przyłącze V max B (m 3 /) D 60.3 R ,3 12, ) 370 D 76.1 R ,1 20, ) 370 D 88.9 R ,9 27, ) 430 D R ,3 47, ) 430 D R ,7 72, ) 550 D R ,3 108, ) 550 D R ,1 180, D R ,0 288, D R ,9 405, B stal z przyłączem kołnierzowym z możliwością demontażu wkładu 110 C, 10 bar Przyłącze V max (m 3 /) D 50 R DN 50/PN 16 12, ) 370 D 65 R DN 65/PN 16 20, ) 370 D 80 R DN 80/PN 16 27, ) 430 D 100 R DN 100/PN 16 47, ) 430 D 125 R DN 125/PN 16 72, ) 550 D 150 R DN 150/PN , ) 550 D 200 R DN 200/PN , D 250 R DN 250/PN , D 300 R DN 300/PN , ) możliwość zamontowania izolacji cieplnej B B 48
49 Układy odgazowania i separatory mikropęcerzy powietrza i osadów icap, stal ze spawanymi króćcami 110 C, 10 bar Przyłącze V max (m 3 /) D 60.3 C , D 76.1 C , D 88.9 C , D C , D C , D C , D C , D C , D C , icap, stal z przyłączem kołnierzowym 110 C, 10 bar Przyłącze V max (m 3 /) D 50 C DN50 / PN D 65 C DN65 / PN D 80 C DN80 / PN D 100 C DN100 / PN D 125 C DN125 / PN D 150 C DN150 / PN D 200 C DN200 / PN D 250 C DN250 / PN D 300 C DN300 / PN icap, stal ze spawanymi króćcami, z możliwością demontażu wkładu 110 C, 10 bar Przyłącze V max (m 3 /) D 60.3 R-C , D 76.1 R-C , D 88.9 R-C , D R-C , D R-C , D R-C , D R-C , D R-C , D R-C , icap, stal z przyłączem kołnierzowym, z możliwością demontażu wkładu 110 C, 10 bar Przyłącze V max (m 3 /) D 50 R-C DN50 / PN D 65 R-C DN65 / PN D 80 R-C DN80 / PN D 100 R-C DN100 / PN D 125 R-C DN125 / PN D 150 R-C DN150 / PN D 200 R-C DN200 / PN D 250 R-C DN250 / PN D 300 R-C DN300 / PN
50 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Exirt V NOWOŚĆ D Separator osadów i zanieczyszczeń do montażu na rurociągac pionowyc przyłącze do instalacji: króciec kołnierzowy o średnicy od DN 50 do DN 100, PN 16 normatywna długość zabudowy zgodnie z normą EN 558: przyłącze do usuwania zanieczyszczeń: G 1 przyłącze do odpowietrzania: G 1 dop. ciśnienie pracy: 10 bar dop. temp. pracy: 110 C maks. strumień przepływu: 12,5 108 m³/ woda / mieszanka wodno-glikolowa w proporcji do 50:50 separacja cząstek zanieczyszeń o minimalnej wielkości 50 mikrometrów B stal z przyłączem kołnierzowym 110 C, 10 bar Przyłącze V max (m 3 /) B D 50 V F DN 50 / PN 16 12, D 65 V F DN 65 / PN 16 20, D 80 V F DN 80 / PN 16 27, D 100 V F DN 100 / PN 16 47, D 125 V F DN 125 / PN 16 72, D 150 V F DN 150 / PN , (kg) 50
51 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Extwin Extwin Separator mikropęcerzy powietrza, osadów i zanieczyszczeń jedno urządzenie spełniające funkcje separatorów Exvoid i Exdirt prosty montaż, podwójny efekt korzystniejsze rozwiązanie w porównaniu z dwoma pojedynczymi urządzeniami szeroki asortyment w zależności od ciśnienia pracy, temperatury i materiału izolacja cieplna (we własnym zakresie) mosiądz 110 C, 10 bar Przyłącze V max (m 3 /) TW ) 1, TW Rp 1 2, ) pierścień zaciskowy M - z wkładem magnetycznym, mosiądz 110 C, 10 bar Przyłącze V max (m 3 /) TW 22 M ) 1, TW 1 M Rp 1 2, ) pierścień zaciskowy mosiądz, montaż pionowy 110 C, 10 bar Przyłącze V max (m 3 /) 1) Klering TW 22 V ) 1, ) pierścień zaciskowy M - z wkładem magnetycznym, mosiądz, montaż pionowy 110 C, 10 bar Przyłącze V max (m 3 /) TW 22 V-M ) 1, ) pierścień zaciskowy stal ze spawanymi króćcami 110 C, 10 bar Przyłącze V max (m 3 /) TW ,3 12, TW ,1 20, TW ,9 27, TW ,3 47, TW ,7 72, TW ,3 108, TW ,1 180, TW ,0 288, TW ,9 405, B min. 50 B 51
52 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Extwin (cd.) stal z przyłączem kołnierzowym 110 C, 10 bar Przyłącze V max (m 3 /) TW DN 50/PN 16 12, TW DN 65/PN 16 20, TW DN 80/PN 16 27, TW DN 100/PN 16 47, TW DN 125/PN 16 72, TW DN 150/PN , TW DN 200/PN , TW DN 250/PN , TW DN 300/PN , B min. 50 B Ø stal ze spawanymi króćcami z możliwością demontażu wkładu 110 C, 10 bar Przyłącze V max (m 3 /) TW 60.3 R ,3 12, TW 76.1 R ,1 20, TW 88.9 R ,9 27, TW R ,3 47, TW R ,7 72, TW R ,3 108, TW R ,1 180, TW R ,0 288, TW R ,9 405, B min. 50 B min. 50 stal z przyłączem kołnierzowym z możliwością demontażu wkładu 110 C, 10 bar Przyłącze V max (m 3 /) TW 50 R DN 50/PN 16 12, TW 65 R DN 65/PN 16 20, TW 80 R DN 80/PN 16 27, TW 100 R DN 100/PN 16 47, TW 125 R DN 125/PN 16 72, TW 150 R DN 150/PN , TW 200 R DN 200/PN , TW 250 R DN 250/PN , TW 300 R DN 300/PN , B B 52
53 Układy odgazowania i separatory mikropęcerzy powietrza i osadów icap, stal ze spawanymi króćcami 110 C, 10 bar Przyłącze V max (m 3 /) TW 60.3 C , TW 76.1 C , TW 88.9 C , TW C , TW C , TW C , TW C , TW C , TW C , icap, stal z przyłączem kołnierzowym 110 C, 10 bar Przyłącze V max (m 3 /) TW 50 C DN50 / PN TW 65 C DN65 / PN TW 80 C DN80 / PN TW 100 C DN100 / PN TW 125 C DN125 / PN TW 150 C DN150 / PN TW 200 C DN200 / PN TW 250 C DN250 / PN TW 300 C DN300 / PN icap, stal ze spawanymi króćcami z możliwością demontażu wkładu 110 C, 10 bar Przyłącze V max (m 3 /) TW 60.3 R-C , TW 76.1 R-C , TW 88.9 R-C , TW R-C , TW R-C , TW R-C , TW R-C , TW R-C , TW R-C , icap, stal z przyłączem kołnierzowym z możliwością demontażu wkładu 110 C, 10 bar Przyłącze V max (m 3 /) TW 50 R-C DN50 / PN TW 65 R-C DN65 / PN TW 80 R-C DN80 / PN TW 100 R-C DN100 / PN TW 125 R-C DN125 / PN TW 150 R-C DN150 / PN TW 200 R-C DN200 / PN TW 250 R-C DN250 / PN TW 300 R-C DN300 / PN
54 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Osprzęt Exferro wkład magnetyczny przeznaczony do separatorów osadów i zanieczyszczeń 110 C/10 bar wkład magnetyczny w tulei/trójniku do wycwytywania substancji ferromagnetycznyc Przyłącze Długość montażu D ( ) G D ( ) G D ( ) G D 200 (219.1) G D ( ) G Exiso izolacja cieplna dla separatorów Exvoid typu 22-1 ½ i Exdirt D 22-D 2 Grubość izolacji /D 22-1 ½ /D izolacja cieplna dla separatorów Exvoid i Exdirt w wykonaniu ze stali Grubość izolacji DN (60,3 76,1) , DN (88,9 114,3) , DN (139,7 168,3) , Zbiornik rozprężający Reflex T do podłączenia z zaworami bezpieczeństwa na źródle ciepła w celu rozdzielenia mieszanki wodno-parowej zgodnie z normą PN-EN powłoka w kolorze szarym temperatura do 110 C DN 2 DN 3 DN T T T T T
55 Układy odgazowania i separatory mikropęcerzy powietrza i osadów Separator powietrza Reflex przeznaczony do separacji mikropęcerzy powietrza zastosowanie przede wszystkim przy niskic wartościac ciśnienia instalacji z przyłączem spawanym króciec Rp 3 /8 króciec Rp 3 /8 B B bar 10 bar / 110 C B DN DN DN DN DN DN DN DN DN 200 Zbiornik odmulający Reflex EB przeznaczony do separacji zanieczyszczeń do instalacji grzewczyc i cłodniczyc powłoka w kolorze szarym litrów litrów 10 bar 10 bar / 110 C 1 2 EB R 1 ¼ R 1 EB DN 50 / PN 16 R 1 EB DN 65 / PN 16 R 1 EB DN 80 / PN 16 R 1 6 bar 6 bar / 110 C EB DN 100 / PN 6 R 1 EB DN 125 / PN 6 R 1 EB DN 150 / PN 6 R 1 EB DN 250 / PN 6 R 1 55
56 Pojemnościowe podgrzewacze wody i zasobniki buforowe Podgrzewacze Storaterm qua Pojemnościowy podgrzewacz wody z jedną wężownicą Klasa efektywności energetycznej B Klasa efektywności energetycznej C pojemnościowy podgrzewacz wody do wszystkic instalacji grzewczyc, wyposażony w jedną wężownicę emaliowany zgodnie z normą DIN 4753 cz. 3 wyposażenie: anoda, termometr, otwór rewizyjny podgrzewacze o pojemności do 500 l z dodatkowym króćcem Rp 1 1/2 klasa palności B2 (DIN 4102) anoda: - 1 anoda magnezowa w podgrzewaczac o pojemności l, - 2 anody magnezowe w podgrzewaczac o pojemności l, - 1 anoda tytanowa w podgrzewaczac o pojemności l dop. ciśnienie pracy: woda grzewcza: 16 bar, woda użytkowa: 10 bar dop. temp. pracy: woda grzewcza: 110 C, woda użytkowa: 95 C Izolacja typ B.../1: płaszcz blaszany z izolacją recoflex (dla pojemności 100 l, inne pojemności - na zapytanie) typ F.../1M do 500 l: izolacja recoflex z płaszczem foliowym typ F.../1 od 750 l: izolacja z włókien poliestrowyc z płaszczem foliowym Podgrzewacze o pojemności do 2000 l dostarczane z nałożoną izolacją: pojemności do 500 l: brak możliwości demontażu izolacji; pojemności l: izolacja nałożona z możliwością demontażu. Podgrzewacze o pojemności 3000 l: izolacja dostarczana w komplecie, montaż we własnym zakresie. biały srebrny Pojemność l Średnica Wysokość Przekątna przecyłu 1) kg Pow. grzewcza m 2 Strata postojowa W F 150/1M_B ,75 56 B F 200/1M_B ,95 55 B F 200/1M_C ,95 68 C F 300/1M_B ,45 69 B F 400/1M_B ,8 69 B F 400/1M_C ,8 84 C F 500/1M_B ,9 73 B F 500/1M_C ,9 99 C F 750/1_C ,7 123 C F 1000/1_C ,5 142 C F 1500/1_C C F 2000/1_C C F 3000/1_C ,5 - - B 100/1_C ,61 50 C Klasa energetyczna 56
57 Pojemnościowe podgrzewacze wody i zasobniki buforowe Storaterm qua - klasa Pojemnościowy podgrzewacz wody z jedną wężownicą w klasie energetycznej Klasa efektywności energetycznej NOWOŚĆ pojemnościowy podgrzewacz wody do instalacji grzewczyc, wyposażony w jedną wężownicę nowy design klasa efektywności energetycznej dzięki izolacji recoflex mniejsze straty postojowe ciepła emaliowany zgodnie z normą DIN 4753 cz.3 wyposażenie: anoda magnezowa, termometr, regulowane nogi, otwór rewizyjny dodatkowy króciec Rp 1 ½ do montażu grzałki elektrycznej dop. ciśn. pracy: woda grzewcza: 16 bar, woda użytkowa: 10 bar dop. temp. pracy: woda grzewcza: 110 C, woda użytkowa: 95 C biały srebrny Pojemność l Wymiary Wysokość kg Pow. grzewcza m 2 Strata postojowa W F 150/1M_ x ,83 36 F 200/1M_ x ,95 39 F 300/1M_ x ,28 49 F 400/1M_ x ,75 51 Klasa energetyczna F 500/1M_ x ,
58 Pojemnościowe podgrzewacze wody i zasobniki buforowe Storaterm qua Solar Pojemnościowy podgrzewacz wody z dwiema wężownicami Klasa efektywności energetycznej B Klasa efektywności energetycznej C stojący podgrzewacz wody z dodatkową wężownicą solarną emaliowany zgodnie z normą DIN 4753 cz. 3 wyposażenie: anoda, termometr, otwór rewizyjny klasa palności B2 (DIN 4102) anoda: - 1 anoda magnezowa w podgrzewaczac o pojemności l, - 1 anoda tytanowa w podgrzewaczac o pojemności l dop. ciśnienie pracy: woda grzewcza: 16 bar, woda użytkowa: 10 bar dop. temp. pracy: woda grzewcza: 110 C, woda użytkowa: 95 C Izolacja typ F.../2 do 500 l: izolacja recoflex z płaszczem foliowym typ F.../2 od 750 l: izolacja z włókien poliestrowyc z płaszczem foliowym Podgrzewacze o pojemności do 2000 l dostarczane z nałożoną izolacją: pojemności do 500 l: brak możliwości demontażu izolacji; pojemności l: izolacja nałożona z możliwością demontażu. Podgrzewacze o pojemności 3000 l: izolacja dostarczana w komplecie, montaż we własnym zakresie. biały srebrny Pojemność l Średnica Wysokość Przekątna przecyłu 1) kg Pow. grzewcza m 2 Strata postojowa W Klasa energetyczna F 200/2_B ,7 / 0,95 58 B F 200/2_C ,7 / 0,95 71 C F 300/2_B ,85 / 1,45 65 B F 300/2S_B ,8 / 1,55 65 B F 300/2S_C ,8 / 1,55 83 C F 400/2_B ,05 / 1,8 71 B F 400/2_C ,05 / 1,8 86 C F 500/2_B ,3 / 1,9 75 B F 500/2_C ,3 / 1,9 100 C F 750/2_C ,17 / 1, C F 1000/2_C ,17 / 2, C F 1500/2_C ,9 / 3,9 171 C F 2000/2_C ,25 / 4,2 188 C F 3000/2_C ,4 / 6,
59 Pojemnościowe podgrzewacze wody i zasobniki buforowe Storaterm qua Solar - klasa Pojemnościowy podgrzewacz wody z dwiema wężownicami w klasie energetycznej Klasa efektywności energetycznej NOWOŚĆ pojemnościowy podgrzewacz wody do instalacji grzewczyc, z dodatkową wężownicą solarną nowy design klasa efektywności energetycznej dzięki izolacji recoflex mniejsze straty postojowe ciepła emaliowany zgodnie z normą DIN 4753 cz.3 wyposażenie: anoda magnezowa, termometr, regulowane nogi, otwór rewizyjny dodatkowy króciec Rp 1 ½ do montażu grzałki elektrycznej dop. ciśn. pracy: woda grzewcza: 16 bar, woda użytkowa: 10 bar dop. temp. pracy: woda grzewcza: 110 C, woda użytkowa: 95 C biały srebrny Pojemność l Wymiary Wysokość kg Pow. grzewcza m 2 Strata postojowa W F 200/2_ x ,95/0,67 40 F 300/2_ x ,42/0,84 50 F 400/2_ x ,75/1,00 53 Klasa energetyczna F 500/2_ x ,88/1,
60 Pojemnościowe podgrzewacze wody i zasobniki buforowe Storaterm qua oad Zasobnik ciepłej wody Klasa efektywności energetycznej C stojący zasobnik do magazynowania ciepłej wody użytkowej emaliowany zgodnie z normą DIN 4573 cz. 3 wyposażenie: anoda, termometr, nawet 4 otwory rewizyjne klasa palności B2 (DIN 4102) anoda: - 1 anoda magnezowa w zasobnikac o pojemności l, - 2 anody magnezowe w zasobnikac o pojemności l dop. ciśnienie pracy: woda użytkowa: 10 bar dop. temp. pracy: woda użytkowa: 95 C Izolacja do 500 l: izolacja recoflex z płaszczem foliowym od 750 l: izolacja z włókien poliestrowyc z płaszczem foliowym Podgrzewacze o pojemności do 2000 l dostarczane z nałożoną izolacją: - pojemności do 500 l: brak możliwości demontażu izolacji; - pojemności l: izolacja nałożona z możliwością demontażu. Podgrzewacze o pojemności 3000 l: izolacja dostarczana w komplecie, montaż we własnym zakresie /R R 1 otwór rew /R3 R3 3 otwory rew. biały srebrny Pojemność l Średnica Wysokość Przekątna przecyłu 1) kg Pow. grzewcza m 2 Strata postojowa W 300/R_C C 500/R_C C 750/R_C C 1000/R_C C 1500/R2_C C 1500/R3_C C 2000/R2_C C 2000/R3_C C 3000/R /R /R Klasa energetyczna 60
61 Pojemnościowe podgrzewacze wody i zasobniki buforowe Storaterm qua eat Pump Podgrzewacz do pomp ciepła Klasa efektywności energetycznej B Klasa efektywności energetycznej C stojący podgrzewacz wody z wężownicą o wysokiej wydajności i dużej powierzcni grzewczej do wykorzystania w instalacjac z pompami ciepła emaliowany zgodnie z normą DIN 4573 cz. 3 wyposażenie: anoda magnezowa, termometr, regulowane nogi, otwór rewizyjny dodatkowy króciec Rp 1 ½ klasa palności B2 (DIN 4102) dop. ciśnienie pracy: woda grzewcza: 16 bar, woda użytkowa: 10 bar dop. temp. pracy: woda grzewcza: 110 C, woda użytkowa: 95 C Izolacja typ.../1 i typ.../2 do 500 l: izolacja recoflex z płaszczem foliowym typ.../1 i typ.../2 od 750 l: izolacja z włókien poliestrowyc z płaszczem foliowym Podgrzewacze o pojemności do 2000 l dostarczane z nałożoną izolacją: - pojemności do 500 l: brak możliwości demontażu izolacji; - pojemności l: izolacja nałożona z możliwością demontażu. Podgrzewacze o pojemności 3000 l: izolacja dostarczana w komplecie, montaż we własnym zakresie. /1 /2 biały Podgrzewacz z jedną wężownicą srebrny Pojemność l Średnica Wysokość Przekątna przecyłu 1) kg Pow. grzewcza m 2 Strata postojowa W 300/1_B ,2 70 B 400/1_B B 400/1_C C 500/1_B ,2 73 B 500/1_C ,2 100 C 750/1_C C 1000/1_C ,2 142 C Podgrzewacz z dwiema wężownicami 400/2_B ,4 / 3,2 69 B 400/2_C ,4 / 3,2 86 C 500/2_B ,6 / 4,3 73 B 500/2_C ,6 / 4,3 100 C 750/2_C ,2 / 5,2 129 C 1000/2_C ,1 / 6,1 146 C Klasa energetyczna 61
62 Pojemnościowe podgrzewacze wody i zasobniki buforowe Storaterm qua Compact Podgrzewacz niewielkic rozmiarów do przygotowania ciepłej wody użytkowej Klasa efektywności energetycznej B podgrzewacz niewielkic rozmiarów przeznaczony do montażu w pobliżu kotła typ C 120/1: w wersji stojącej z przyłączami od góry typ C 150/1 oraz C 250/1: w wersji leżącej emaliowany zgodnie z normą DIN 4573 cz. 3 wyposażenie: anoda magnezowa, termometr, regulowane nogi podgrzewacze dostarczane z nałożoną izolacją typ C 120/1: izolacja recoflex z płaszczem foliowym typ C 150/1 oraz C 250/1: izolacja recoflex z płaszczem blaszanym C 120/1 dop. ciśnienie pracy: woda grzewcza: 16 bar, woda użytkowa: 10 bar dop. temp. pracy: woda grzewcza: 110 C, woda użytkowa: 95 C B C 150/1 C 250/1 T biały srebrny Pojemność l Średnica Wysokość Przekątna przecyłu 1) kg Pow. grzewcza m 2 Strata postojowa W C 120/1_B ,71 53 B C 150/1_B ,9 41 B C 250/1_B ,9 61 B Klasa energetyczna 62
63 Pojemnościowe podgrzewacze wody i zasobniki buforowe Storaterm qua Compact - wersja wisząca Podgrzewacz wody w wersji wiszącej Klasa efektywności energetycznej B Klasa efektywności energetycznej C wiszący podgrzewacz wody niewielkic rozmiarów do stosowania we wszystkic typac instalacji, w szczególności z kotłami niskotemperaturowymi emaliowany zgodnie z normą DIN 4573 cz. 3 wyposażenie: anoda magnezowa, termometr wariant E: grzałka ceramiczna o wysokiej wydajności bez kontaktu z wodą użytkową blaszana obudowa z izolacją recoflex typ C.../1-W_C: podgrzewacz z jedną wężownicą typ C.../1E-W_C: podgrzewacz z jedną wężownicą i grzałką ceramiczną typ C.../E-W_C: podgrzewacz z grzałką ceramiczną, bez wężownicy typ C.../1E-W oraz C.../E-W: moc: 3000 W przy 400 V lub 1000 W przy 230 V zakres temperatur: 7 C - 85 C, wyłączenie przy 110 C dop. ciśnienie pracy: woda grzewcza: 10 bar, woda użytkowa: 10 bar dop. temp. pracy: woda grzewcza: 110 C, woda użytkowa: 95 C biały srebrny Pojemność l Szerokość Wysokość Przekątna przecyłu 1) kg Pow. grzewcza m 2 Strata postojowa W C 60/1-W_B ,75 38 B C 110/1-W_B ,95 48 B C 160/1-W_C ,95 63 C C 60/1E-W_B ,75 38 B C 110/1E-W_B ,95 48 B C 160/1E-W_C ,95 63 C C 60/E-W_B B C 110/E-W_B B C 160/E-W_C C Klasa energetyczna 63
64 Pojemnościowe podgrzewacze wody i zasobniki buforowe kcesoria do podgrzewaczy Magnezowa anoda ocronna do ocrony katodowej dla podgrzewaczy od typu F 750/1; F 1000/1; 1500/R2-3000/R2 wymagane 2 sztuki anoda magnezowa Dane podgrzewacza Magnezowa anoda ocronna G 1 x 26 x 400 F / B 100/1 Magnezowa anoda ocronna M 8 x 26 x 420 C 120/1 Magnezowa anoda ocronna G 1 x 26 x 480 C 150/1; F / B 150/1 Magnezowa anoda ocronna G 1 x 26 x 550 F / B 200/1; F / B 200/2; C.../200 Magnezowa anoda ocronna G 1 x 26 x /R; F / B 300/1, F / B 300/2 Ø 700 Magnezowa anoda ocronna G 1 x 26 x /R - 500/R; F / B 400/1; F / B 300/1 Ø 600; F / B 400/2 Magnezowa anoda ocronna G 1 x 26 x /R; F / B 500/1, F / B 500/2 Magnezowa anoda ocronna Magnezowa anoda ocronna G 1 ¼ x 33 x 530; [wymagane 2 szt.] G 1 ¼ x 33 x 625; [wymagane 2 szt.] F 750/1; 1500/R2-3000/R2; [wymagane 2 sztuki] 300/1; 300/2; F 1000/1 [wymagane 2 sztuki] Magnezowa anoda ocronna G 1 ¼ x 33 x /1; 400/2; F 750/2; 750/1; 750/2 Magnezowa anoda ocronna G 1 ¼ x 33 x /1; 500/2, F 1000/2; 1000/1; 1000/2 Magnezowa anoda ocronna G 1 ¼ x 33 x /R; 750/1; 750/2; 1000/1; 1000/2 Magnezowa anoda ocronna G ¾ x 22 x 790 C 250/1 Magnezowa anoda ocronna G 1 ¼ x 33 x /R2 Giętka anoda łańcucowa do stosowania w przypadku ograniczonej wysokości pomieszczenia Uwagi Giętka anoda magnezowa, G1 x 22 x nieprzeznaczona dla C 120/1; C 150/1; C 250/1; F 750/1 - F 3000/1; 750/R /R2: 750/1; 1000/1; 750/2; 1000/2 64
65 Pojemnościowe podgrzewacze wody i zasobniki buforowe noda tytanowa z zasilaniem zewnętrznym ocrona ciągła niewymagająca konserwacji zgodna z normą DIN 4753 cz. 3 i 6 potencjałowe sterowanie zasilane prądem 230 V; 50 / 60 z wytrzymała elektroda tytanowa stopień ocrony II redukcja G 1-G 3 /4 - we własnym zakresie anoda tytanowa Uwagi noda tytanowa z zasilaniem zewnętrznym, G 3 /4 x 400, 230 V noda tytanowa z zasilaniem zewnętrznym, G 1 1 /4 x nieprzeznaczona do C 120/1; redukcja G1 - G 3 /4 - we własnym zakresie przeznaczona do podgrzewaczy: F 1500/1, F 1500/2, F 2000/1, F 2000/2 kcesoria do grzałek Pokrywa otworu rewizyjnego służy do opcjonalnego montażu grzałki elektrycznej pokrywę nakłada się na otwór rewizyjny w podgrzewaczu do pokrywy należy zamówić odpowiednią uszczelkę (produkt zamawiany osobno) * nie dotyczy podgrzewaczy typu C Pojemność podgrzewacza* [l] Pokrywa otworu rewizyjnego K 150, emaliowana, z mufą Rp 1 ½ Pokrywa otworu rewizyjnego K 225, emaliowana, z mufą Rp 1 ½ Uszczelka do pokrywy Uszczelka do pokrywy K 150 (uszczelka profilowa) do pokrywy otworu rewizyjnego z mufą Uszczelka do pokrywy K 225 (uszczelka profilowa) do pokrywy otworu rewizyjnego z mufą
66 Pojemnościowe podgrzewacze wody i zasobniki buforowe Zasobniki buforowe Storaterm eat Zasobnik buforowy z otworem rewizyjnym do instalacji grzewczyc i cłodniczyc Klasa efektywności energetycznej C zbiornik wykonany ze stali wysokiej jakości przeznaczony do stosowania w instalacjac grzewczyc i cłodniczyc zasobnik wewnątrz surowy, na zewnątrz pokryty powłoką z tworzywa sztucznego izolacja z włókien poliestrowyc z płaszczem foliowym klasa palności B2 (DIN 4102) typ F.../R i.../r: z dodatkowym otworem rewizyjnym dop. ciśnienie pracy: zasobnik: 3 bar (od 1500 litrów: 6 bar) dop. temp. pracy: zasobnik: 95 C F /R /R Izolacja typ F: zasobnik buforowy z izolacją cieplną, zasobniki o pojemności do 2000 l dostarczane z nałożoną izolacją typ : zasobnik buforowy bez izolacji cieplnej np. do zastosowań w instalacjac cłodniczyc, - izolacja przeciwskropleniowa we własnym zakresie - izolacja cieplna do zasobników 3000, 4000 i 5000 l: produkt zamawiany osobno, nakładany na miejscu montażu zbiornika Zasobnik buforowy z otworem rewizyjnym i izolacją biały srebrny Pojemność l Średnica Wysokość Króćce 9x Przekątna przecyłu 1) kg Strata postojowa W F 300/R_C Rp 1 ½ C F 500/R_C Rp 1 ½ C F 800/R_C Rp 1 ½ C F 1000/R_C Rp 1 ½ C F 1500/R_C Rp 1 ½ C F 2000/R_C Rp 1 ½ C Klasa energetyczna Zasobnik buforowy z otworem rewizyjnym bez izolacji szary srebrny Pojemność l Średnica Wysokość Króćce 9x Przekątna przecyłu 1) kg Strata postojowa W 300/R Rp 1 ½ /R Rp 1 ½ /R Rp 1 ½ /R Rp 1 ½ /R Rp 1 ½ /R Rp 1 ½ /R Rp /R Rp /R Rp Klasa energetyczna
67 Pojemnościowe podgrzewacze wody i zasobniki buforowe Storaterm eat Zasobnik buforowy z wężownicą do instalacji grzewczyc i cłodniczyc Klasa efektywności energetycznej C zbiornik wykonany ze stali wysokiej jakości przeznaczony do stosowania w instalacjac grzewczyc i cłodniczyc zasobnik wewnątrz surowy, na zewnątrz pokryty powłoką z tworzywa sztucznego izolacja z włókien poliestrowyc z płaszczem foliowym klasa palności B2 (DIN 4102) typ F.../1 i.../1: z wężownicą do przyłączenia dodatkowego źródła ciepła dop. ciśnienie pracy: zasobnik: 3 bar (od 1500 litrów: 6 bar), woda grzewcza: 10 bar dop. temp. pracy: zasobnik: 95 C, woda grzewcza: 110 C F / /1 Izolacja typ F: zasobnik buforowy z izolacją cieplną, zasobniki o pojemności do 2000 l dostarczane z nałożoną izolacją typ : zasobnik buforowy bez izolacji cieplnej np. do zastosowań w instalacjac cłodniczyc, - izolacja przeciwskropleniowa we własnym zakresie - izolacja cieplna do zasobników 3000, 4000 i 5000 l: produkt zamawiany osobno, nakładany na miejscu montażu zbiornika Zasobnik buforowy z wężownicą i izolacją biały srebrny Pojemność l Średnica Wysokość Króćce 9x Przekątna przecyłu 1) kg Pow. grzewcza m 2 Strata postojowa W F 300/1_C Rp 1 ½ ,34 79 C F 500/1_C Rp 1 ½ , C F 800/1_C Rp 1 ½ , C F 1000/1_C Rp 1 ½ , C F 1500/1_C Rp 1 ½ , C F 2000/1_C Rp 1 ½ , C Klasa energetyczna Zasobnik buforowy z wężownicą bez izolacji szary srebrny Pojemność l Średnica Wysokość Króćce 9x Przekątna przecyłu 1) kg Pow. grzewcza m 2 Strata postojowa W 300/ Rp 1 ½ , / Rp 1 ½ , / Rp 1 ½ , / Rp 1 ½ , / Rp 1 ½ , / Rp 1 ½ , / Rp / Rp / Rp Klasa energetyczna 67
68 Pojemnościowe podgrzewacze wody i zasobniki buforowe Zasobniki buforowe Storaterm eat Combi Zasobnik buforowy do przygotowania ciepłej wody z jedną lub dwiema wężownicami grzewczymi Klasa efektywności energetycznej C zbiornik typu kombi wykonany ze stali wysokiej jakości przygotowanie ciepłej wody w karbowanej wężownicy o dużej pojemności wykonanej ze stali szlacetnej zasobnik wewnątrz surowy, na zewnątrz pokryty powłoką z tworzywa sztucznego dodatkowy króciec G 1 1/2 do podłączenia grzałki elektrycznej (opcja) izolacja z włókien poliestrowyc z płaszczem foliowym klasa palności B2 (DIN 4102) dop. ciśnienie pracy: zasobnik: 3 bar, woda grzewcza: 10 bar, woda użytkowa: 6 bar dop. temp. pracy: zasobnik: 95 C, woda grzewcza: 110 C, woda użytkowa: 95 C C /1 C /2 Zasobnik buforowy typu kombi z jedną wężownicą biały srebrny Pojemność l Średnica Wysokość Króćce 9x Przekątna przecyłu 1) kg Powierzc. grzewcza m 2 Strata postojowa W C 500/1_C Rp 1 ½ ,6 106 C C 800/1_C Rp 1 ½ ,6 132 C C 1000/1_C Rp 1 ½ ,6 141 C C 1500/1_C Rp 1 ½ , C Klasa energetyczna Zasobnik buforowy typu kombi z dwiema wężownicami biały srebrny Pojemność l Średnica Wysokość Króćce 9x Przekątna przecyłu 1) kg Powierzc. grzewcza m 2 Strata postojowa W C 500/2_C Rp 1 ½ ,14 / 1,6 106 C C 800/2_C Rp 1 ½ ,75 / 2,6 132 C C 1000/2_C Rp 1 ½ ,2 / 2,6 141 C C 1500/2_C Rp 1 ½ ,5 / 2, C Klasa energetyczna 68
