1 KATALOG TECHNICZNY Dachy zielone

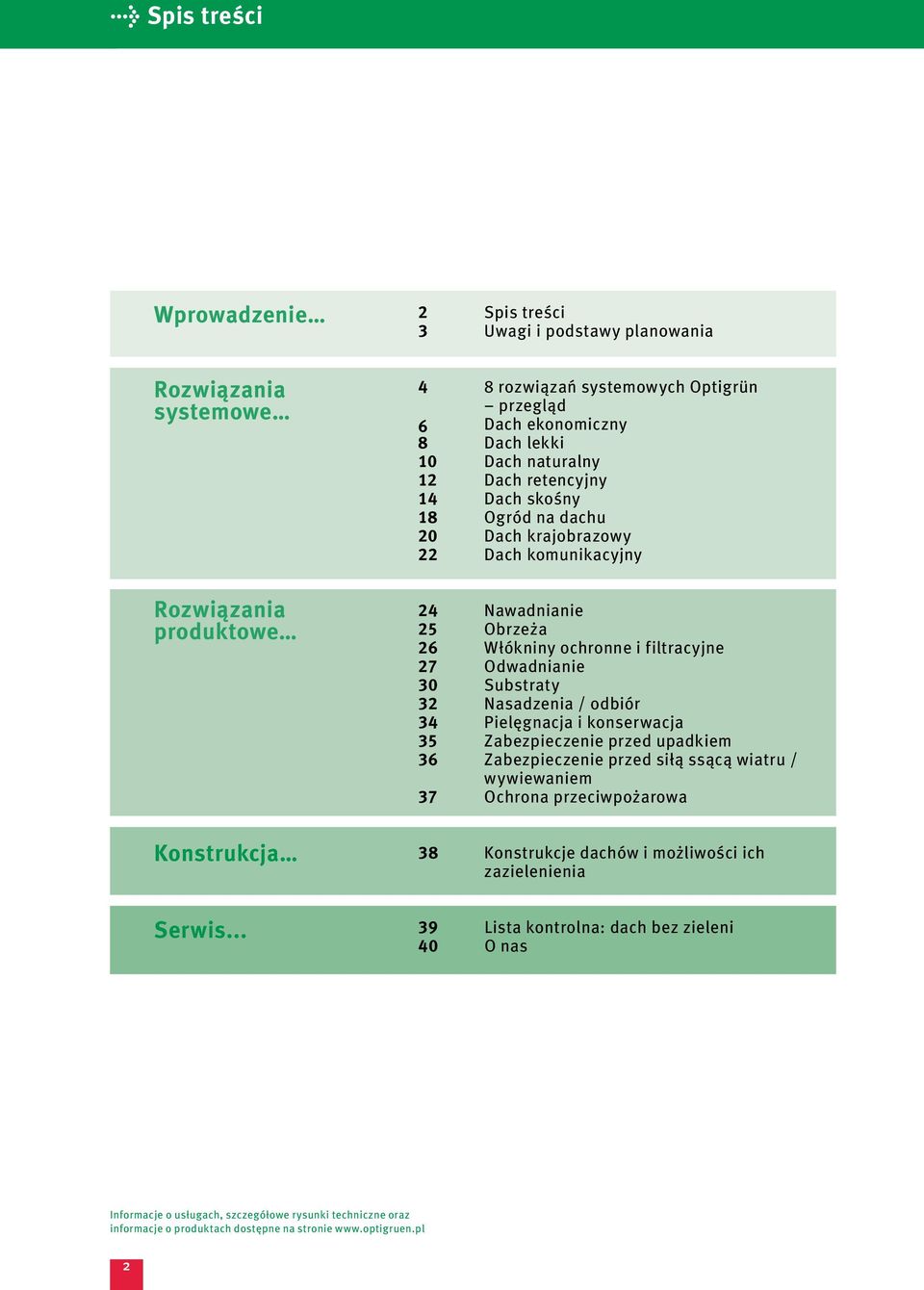

2 > Spis treści Wprowadzenie Spis treści Uwagi i podstawy planowania Rozwiązania systemowe Rozwiązania produktowe Konstrukcja Serwis rozwiązań systemowych Optigrün przegląd 6 Dach ekonomiczny 8 Dach lekki 0 Dach naturalny Dach retencyjny 4 Dach skośny 8 Ogród na dachu 0 Dach krajobrazowy Dach komunikacyjny 4 Nawadnianie 5 Obrzeża 6 Włókniny ochronne i filtracyjne 7 Odwadnianie 0 Substraty Nasadzenia / odbiór 4 Pielęgnacja i konserwacja 5 Zabezpieczenie przed upadkiem 6 Zabezpieczenie przed siłą ssącą wiatru / wywiewaniem 7 Ochrona przeciwpożarowa 8 Konstrukcje dachów i możliwości ich zazielenienia 9 Lista kontrolna: dach bez zieleni 40 O nas Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie

3 > Uwagi i podstawy planowania Punkty godne uwagi dla wykonawców i projektantów przy planowaniu zielonego dachu > Ochrona przeciwkorzenna zgodna z normą DIN EN 948 lub FLL (Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau e.v.). Nawet przy dachach tylko częściowo zazielenianych cała powierzchnia dachu powinna być zabezpieczona przed przerastaniem korzeni. > Świadoma jakości realizacja: płynna współpraca pomiędzy wykonawcami membran dachowych a wykonawcami zielonego dachu. Warstwę przeciwkorzenną powinny rozkładać tylko wyszkolone firmy branżowe. > Zakończenia brzegowe i połączenie ze ścianami: zgodnie z wytycznymi i dyrektywami dla zielonych dachów warstwa przeciwkorzenna musi rozciągać się poza brzeg konstrukcji zielonego dachu oraz, z powodu zagrożenia wstecznym korzenieniem się, powinna być zabezpieczona i chroniona przed uszkodzeniami mechanicznymi. > Powinno się unikać roślin o silnie rosnących kłączach lub przedsięwziąć szczególne środki ostrożności. > Dodatkowe obciążenia powierzchni przez strukturę zielonego dachu oraz roślinność. > Nachylenie dachu: z reguły %, przy spiętrzeniu wody 0% > Odwodnienie: dostateczna ilość odpływów dachowych oraz odpowiedni drenaż > Przyłącze wody do nawadniania: strategia nawadniania > Zabezpieczenie przed siłą ssącą wiatru oraz wywiewaniem, przepisy przeciwpożarowe, systemy bezpieczeństwa, wejścia Informacje zawarte w tej broszurze odpowiadają aktualnym standardom Optigrün oraz wytycznym dla dachów zielonych FLL (Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau e.v.). Normy te nie dotyczą tylko Niemiec, ale są uznawane i stosowane w wielu krajach Europy i świata. Sieć partnerska Optigrün zbudowała przez wiele lat trwałe i funkcjonujące zielone dachy w Środkowej Europie. Optigrün zawsze stawia na wysoką jakość swoich systemów i produktów. Prosimy jednakże upewnić się również u wykonawców zielonych dachów lub pobliskich specjalności, czy w Polsce muszą zostać zastosowane i przestrzegane inne, dodatkowe normy, dyrektywy lub zarządzenia. W krajach, względnie regionach o ekstremalnych warunkach klimatycznych opracowane muszą zostać specjalne rozwiązania Optigrün chętnie w tym Państwa wesprze. Prosimy o niezobowiązujący kontakt z nami. Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie

4 > 8 rozwiązań systemowych Optigrün przegląd Zieleń ekstensywna Optigrün typ Dach ekonomiczny Ciężar: ok kg/m ok. 0,9-,4 KN/m Wysokość warstw: 8 cm Roślinność: rozchodniki-byliny-trawy Retencjonowanie: ok % Koszt: Strona 6-7 Optigrün typ Dach lekki Ciężar: ok. 50 kg/m ok. 0,5 KN/m Wysokość warstw: 5 cm Roślinność: rozchodniki-mchy Retencjonowanie: ok % Koszt: Strona 8-9 Optigrün typ Dach naturalny Ciężar: ok kg/m ok.,0-,0 KN/m Wysokość warstw: 0-5 cm Roślinność: byliny-trawy-rozchodniki Retencjonowanie: ok % Koszt: Strona 0- Optigrün typ Dach retencyjny Ciężar: ok. 0-0 kg/m ok.,-, KN/m Wysokość warstw: 8-5 cm Roślinność: byliny-trawy-rozchodniki Retencjonowanie: ok % Koszt: Strona - Optigrün typ Dach skośny Ciężar: ok kg/m ok.,0-,9 KN/m Wysokość warstw: 8- cm Roślinność: rozchodniki-byliny-trawy Retencjonowanie: ok % Koszt: Strona 4-7 4

5 Zieleń intensywna Optigrün typ Ogród na dachu Ciężar: ok kg/m ok.,-5,7 KN/m Wysokość warstw: 6-45 cm Roślinność: byliny-rośliny drzewiaste-trawnik Retencjonowanie: ok % Koszt: Strona 8-9 Optigrün typ Dach krajobrazowy Ciężar: ok kg/m ok. 7,0-,0 KN/m Wysokość warstw: cm Roślinność: byliny-rośliny drzewiaste-drzewa Retencjonowanie: ok % Koszt: Strona 0- Optigrün typ Dach komunikacyjny Ciężar: ok kg/m ok.,5-7,0 KN/m Wysokość warstw: -40 cm Koszt: Strona - 5

6 > Optigrün-rozwiązanie systemowe Dach ekonomiczny Cechy szczególne Dane techniczne > ekonomiczny > łatwy w utrzymaniu > stosunkowo niewielka różnorodność gatunkowa flory Ciężar: Rozwiązanie : kg/m lub. 0,9-,4 KN/m * Rozwiązanie : kg/m lub.,0-,4 KN/m * Wysokość warstw: 8 cm Nachylenie dachu: 0-5 (0-9 %) Roślinność: rozchodniki-byliny-trawy Retencjonowanie: % Współczynnik spływu: 0,5 0,4 Magazynowanie wody: ok. 5 l/m Wartość ekologiczna: Nakład pracy na pielęgnację: Koszt założenia: Krótki opis > Rozwiązanie : 0-5 > Rozwiązanie : -5 * Dane dotyczące ciężaru odnoszą się do stanu nasyconego wodą, z czego 60-70% stanowi ciężar substratu w stanie suchym. Materiały i wykonanie... m geowłóknina chłonno-ochronna Optigrün typ RMS 00 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün... m systemowa mata drenażowa Optigrün typ FKD 5 jako warstwa drenażowa... składane skrzynki kontrolne Optigrün Kombi montowane ponad odpływami... m jednowarstwowy substrat ekstensywny Optigrün typ M w celu wypełnienia maty drenażowej FKD 5 objętość 60 l/m... m zasiew nasionami Optigrün typ A oraz rozłożenie warstwy substratu (8 l/m ) zawierającego nasiona, i pędy rozchodnika (50 g/m ) w celu szybkiej i bezpiecznej wegetacji... m pielęgnacja powykonawcza Materiały i wykonanie m geowłóknina chłonno-ochronna Optigrün typ RMS 00 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün... drenaż liniowy Optigrün Triangel zestaw na każdy wpust dachowy złożony z składanej skrzynki kontrolnej i 4 metrów bieżących profili odprowadzających wodę m jednowarstwowy substrat ekstensywny Optigrün typ M o grubości 8 cm jako warstwa drenażowo-wegetacyjna m zasiew nasionami Optigrün typ A oraz rozłożenie warstwy substratu (8 l/m ) zawierającego nasiona, i pędy rozchodnika (50 g/m ) w celu szybkiej i bezpiecznej wegetacji m pielęgnacja powykonawcza 6

7 Krótki opis produktu Siew natryskowy mokry Optigrün (alternatywnie siew suchy) Proces zasiewu specjalnym substratem zawierającym pędy różnych gatunków rozchodników oraz odpowiednio dobraną mieszanką siewną zawierającą wiele gatunków ziół i kilka gatunków traw Rozwiązanie : 0-5 Rozwiązanie : -5 Jednowarstwowy substrat ekstensywny Optigrün typ M (Rozwiązanie : 60 l/m lub Rozwiązanie : 8 cm) Substrat dobrany odpowiednio do jednowarstwowej konstrukcji ekstensywnej o dużej pojemności wodnej oraz o wysokich parametrach drenażowych Rozwiązanie : 0-5 Rozwiązanie : -5 Systemowa mata drenażowa Optigrün typ FKD 5 (,5 cm) - magazynowanie wody - szybki odpływ nadmiaru wody - zapobieganie stagnacji wody w przypadku dachów płaskich oraz dużych połaci dachowych - lekka konstrukcja o wysokich parametrach drenażowych Drenaż liniowy Optigrün Triangel (opatentowany) - szybsze odprowadzanie i dystrybucja wody - złożony ze składanej skrzynki kontrolnej i perforowanych profili odprowadzających wodę - zapewnia większą przestrzeń dla rozwoju korzeni roślin Geowłóknina chłonno-ochronna Optigrün typ RMS 00 Zabezpiecza hydroizolację dachu przed uszkodzeniem oraz magazynuje wodę. W przypadku dachów odwróconych zamiast włókniny RMS należy stosować geowłókninę ochronno-dyfuzyjną Optigrün typu RS. Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie 7

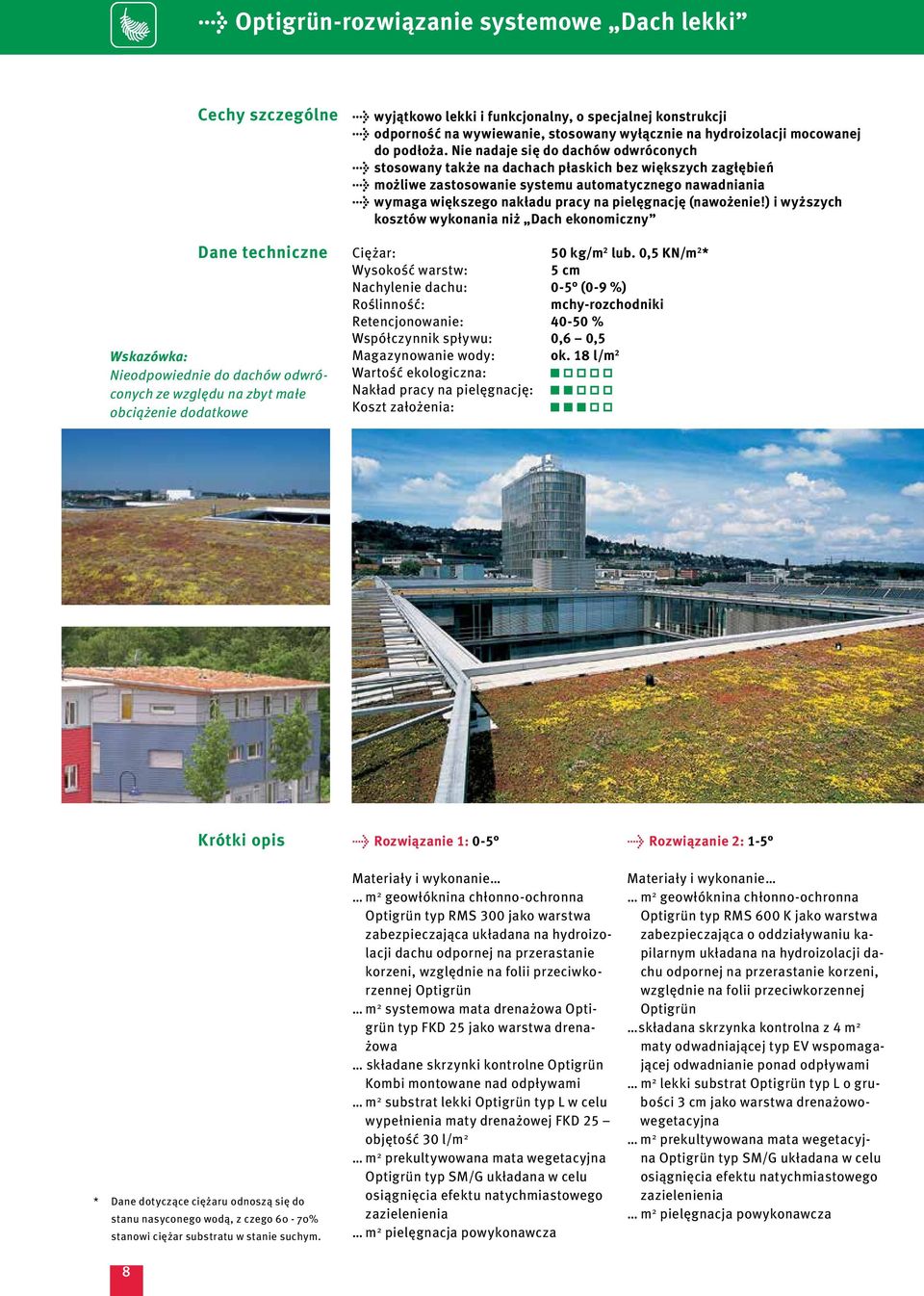

8 > Optigrün-rozwiązanie systemowe Dach lekki Cechy szczególne Dane techniczne Wskazówka: Nieodpowiednie do dachów odwróconych ze względu na zbyt małe obciążenie dodatkowe > wyjątkowo lekki i funkcjonalny, o specjalnej konstrukcji > odporność na wywiewanie, stosowany wyłącznie na hydroizolacji mocowanej do podłoża. Nie nadaje się do dachów odwróconych > stosowany także na dachach płaskich bez większych zagłębień > możliwe zastosowanie systemu automatycznego nawadniania > wymaga większego nakładu pracy na pielęgnację (nawożenie!) i wyższych kosztów wykonania niż Dach ekonomiczny Ciężar: 50 kg/m lub. 0,5 KN/m * Wysokość warstw: 5 cm Nachylenie dachu: 0-5 (0-9 %) Roślinność: mchy-rozchodniki Retencjonowanie: % Współczynnik spływu: 0,6 0,5 Magazynowanie wody: ok. 8 l/m Wartość ekologiczna: Nakład pracy na pielęgnację: Koszt założenia: Krótki opis > Rozwiązanie : 0-5 > Rozwiązanie : -5 * Dane dotyczące ciężaru odnoszą się do stanu nasyconego wodą, z czego 60-70% stanowi ciężar substratu w stanie suchym. 8 Materiały i wykonanie m geowłóknina chłonno-ochronna Optigrün typ RMS 00 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün m systemowa mata drenażowa Optigrün typ FKD 5 jako warstwa drenażowa składane skrzynki kontrolne Optigrün Kombi montowane nad odpływami m substrat lekki Optigrün typ L w celu wypełnienia maty drenażowej FKD 5 objętość 0 l/m m prekultywowana mata wegetacyjna Optigrün typ SM/G układana w celu osiągnięcia efektu natychmiastowego zazielenienia m pielęgnacja powykonawcza Materiały i wykonanie m geowłóknina chłonno-ochronna Optigrün typ RMS 600 K jako warstwa zabezpieczająca o oddziaływaniu kapilarnym układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün składana skrzynka kontrolna z 4 m maty odwadniającej typ EV wspomagającej odwadnianie ponad odpływami m lekki substrat Optigrün typ L o grubości cm jako warstwa drenażowowegetacyjna m prekultywowana mata wegetacyjna Optigrün typ SM/G układana w celu osiągnięcia efektu natychmiastowego zazielenienia m pielęgnacja powykonawcza

9 Krótki opis produktu Rozwiązanie : 0-5 Rozwiązanie : -5 Mata wegetacyjna Optigrün typ SM/G Prekultywowana mata (rozchodniki/mech) stosowana w celu osiągnięcia efektu natychmiastowego zazielenienia. Konstrukcja maty wzmocniona systemem nośnym ulegającym naturalnej biodegradacji. Substrat lekki Optigrün typ L ( cm lub 0 l/ m ) Lekki substrat dobrany odpowiednio do jednowarstwowej konstrukcji ekstensywnej. Pomimo niewielkiego ciężaru charakteryzuje się wysoką pojemnością. Rozwiązanie Rozwiązanie Rozwiązanie Rozwiązanie Systemowa mata drenażowa Optigrün typ FKD 5 (,5 cm) - szybki odpływ nadmiaru wody - zapobieganie stagnacji wody w przypadku dachów płaskich oraz dużych połaci dachowych - lekka konstrukcja o wysokich parametrach drenażowych Geowłóknina chłonno-ochronna Optigrün typ RMS 00 Zabezpiecza hydroizolację dachu przed uszkodzeniem oraz magazynuje wodę. Geowłóknina chłonno-ochronna Optigrün typ RMS 600 K Zabezpiecza hydroizolację dachu przed uszkodzeniem oraz magazynuje wodę, charakteryzuje się wysokim podsiąkaniem kapilarnym Mata ochronno-drenażowa (pętelkowa) Optigrün typ EV stosowana przy odpływach - szybki odpływ nadmiaru wody - niewielka grubość, łatwa w montażu - zużycie: 4 m na każdy odpływ Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie 9

10 > Optigrün-rozwiązanie systemowe Dach naturalny Cechy szczególne Dane techniczne Umożliwia zastosowanie warstwy substratu o różnej grubości: > bardzo duża różnorodność gatunkowa flory i fauny > wysoka wartość ekologiczna > odpowiedni ekosystem dla pszczół i motyli > wielobarwne rośliny o długim okresie kwitnienia > zastosowanie materiałów ulegających biodegradacji Ciężar: kg/m lub.,0-,0 KN/m * Wysokość warstw: 0-5 cm Nachylenie dachu: 0-5 (0-9 %) Roślinność: byliny-trawy-rozchodniki, ew. rośliny drzewiaste Retencjonowanie: % Współczynnik spływu: o,4-0, Magazynowanie wody: ok l/m Wartość ekologiczna: Nakład pracy na pielęgnację: Koszt założenia: 0 Krótki opis > Rozwiązanie : 0-5 * Dane dotyczące ciężaru odnoszą się do stanu nasyconego wodą, z czego 60-70% stanowi ciężar substratu w stanie suchym. > Rozwiązanie : 0-5 Materiały i wykonanie m geowłóknina chłonno-ochronna Optigrün typ RMS 00 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün m systemowa mata drenażowa Optigrün typ FKD 40 jako warstwa drenażowa składane skrzynki kontrolne Optigrün Kombi montowane ponad odpływami m geowłóknina filtracyjna Optigrün typ 05 jako warstwa filtracyjna układana na macie drenażowej pod warstwą substratu m substrat ekstensywny Optigrün typ E o grubości 6 cm (lub więcej) jako warstwa wegetacyjna m substrat ekstensywny Optigrün typ E o grubości 0 cm przeznaczony na lokalne wzniesienia m zasiew nasionami Optigrün typ E oraz rozłożenie pędów rozchodnika (50 g/m ) w celu szybkiej i bezpiecznej wegetacji m rośliny drzewiaste dobrze znoszące suszę lub byliny sadzone na lokalnych wzniesieniach m pielęgnacja powykonawcza Materiały i wykonanie m geowłóknina chłonno-ochronna Optigrün typ RMS 00 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün drenaż liniowy Optigrün Triangel zestaw na każdy wpust dachowy złożony z składanej skrzynki kontrolnej i 4 metrów bieżących profili odprowadzających wodę m warstwa drenażowa Optigrün typ Perl /0 o grubości 5 cm jako drenaż z naturalnego materiału sypkiego m geowłóknina filtracyjna Optigrün typ 05 jako warstwa filtracyjna układana na macie drenażowej pod warstwą substratu m substrat ekstensywny Optigrün typ E o grubości 5 cm (lub więcej) jako warstwa wegetacyjna m substrat ekstensywny Optigrün typ E o grubości 0 cm przeznaczony na lokalne wzniesienia m zasiew nasionami Optigrün typ E oraz rozłożenie pędów rozchodnika (50 g/m ) w celu szybkiej i bezpiecznej wegetacji m rośliny drzewiaste dobrze znoszące suszę lub byliny sadzone na lokalnych wzniesieniach m pielęgnacja powykonawcza

11 Krótki opis produktu Nasadzenia bylin i/lub zastosowanie mieszanki siewnej Optigrün typ E oraz pędów rozchodników Sprawdzona i specjalnie dobrana mieszanka siewna zawierająca wiele gatunków ziół i kilka gatunków traw, a także pędy różnych gatunków rozchodników Rozwiązanie : 0-5 Rozwiązanie : -5 Substrat ekstensywny Optigrün typ E (5-0 cm) Substrat odpowiednio dobrany dla wielowarstwowej konstrukcji ekstensywnej charakteryzujący się dużą pojemnością wodną i powietrzną. W razie potrzeby założenie lokalnych wzniesień o wysokości 0 cm Geowłóknina filtracyjna Optigrün typ 05 Zapobiega osadzaniu się drobnych cząstek spławialnych w warstwie drenażowej. Posiada wysokie parametry wodoprzepuszczalności Rozwiązanie Systemowa mata drenażowa Optigrün typ FKD 40 (4 cm) - magazynowanie wody - szybki odpływ nadmiaru wody - zapobieganie stagnacji wody w przypadku dachów płaskich oraz dużych połaci dachowych - lekka konstrukcja o wysokich parametrach drenażowych - warstwa otwarta dyfuzyjnie Rozwiązanie Warstwa drenażowa Optigrün typ Perl /0 (5 cm) - odprowadzanie nadmiaru wody - układ całkowicie penetrowany przez korzenie - możliwość łatwej kompensacji nierówności dachu - duży magazyn wody dla roślin Drenaż liniowy Optigrün Triangel (opatentowany) - szybsze odprowadzanie i dystrybucja wody - złożony ze składanej skrzynki kontrolnej i perforowanych profili odprowadzających wodę Geowłóknina chłonno-ochronna Optigrün typ RMS 00 Zabezpiecza hydroizolację dachu przed uszkodzeniem oraz magazynuje wodę. W przypadku dachów odwróconych zamiast włókniny RMS należy stosować włókninę ochronno-dyfuzyjną Optigrün typu RS Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie

12 > Optigrün-rozwiązanie systemowe Dach retencyjny - system Meander Cechy szczególne Dane techniczne > rozwiązanie systemowe o zdefiniowanym współczynniku retencji > maksymalny współczynnik spływu C według FLL 0,7 przy nachyleniu dachu > drenaż i opóźnienie spływu wody > dla dachów zielonych i żwirowych > zapobiega stagnacji wody w przypadku tworzenia się kałuż o wysokości do 4 cm Ciężar: 0 kg/m lub., KN/m * Wysokość warstw: cm Nachylenie dachu: 0-5 (0-9 %) Roślinność: byliny-trawy-rozchodniki Retencjonowanie: 80 % Współczynnik spływu: C 0,** Magazynowanie wody: ok. l/m Wartość ekologiczna: Nakład pracy na pielęgnację: Koszt założenia: Krótki opis * Dane dotyczące ciężaru odnoszą się do stanu nasyconego wodą, z czego 60-70% stanowi ciężar substratu w stanie suchym. ** W zależności od substratu oraz nachylenia dachu może być osiągnięty współczynnik spływu C 0,. > Rozwiązanie : Materiały i wykonanie... m geowłóknina chłonno-ochronna Optigrün typ RMS 00 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün... m płyta meandrująca Optigrün jako system drenażowy o działaniu opóźniającym spływ: współczynnik spływu C przy nachyleniu dachu: 0,7; długookresowy magazyn wody: 7 l/m²; tymczasowy magazyn wody: 5 l/m²... składane skrzynki kontrolne Optigrün Kombi montowane ponad odpływami... m geowłóknina filtracyjna Optigrün typ 05 jako warstwa filtracyjna układana na płycie meandrującej pod warstwą substratu ekstensywnego typ E... m substrat ekstensywny Optigrün typ E* o grubości 6 cm jako warstwa wegetacyjna... m zasiew nasionami Optigrün typ E oraz rozłożenie pędów rozchodnika (50 g/m ) w celu szybkiej i bezpiecznej wegetacji... m pielęgnacja powykonawcza Wskazówka: W przypadku dachów odwróconych proszę się skontaktować z doradcą technicznym Optigrün pod adresem info@optigruen.pl

13 Krótki opis produktu Mieszanka siewna Optigrün typ E oraz pędy rozchodników Sprawdzona i specjalnie dobrana mieszanka siewna zawierająca wiele gatunków ziół i kilka gatunków traw, a także pędy różnych gatunków rozchodników Substrat ekstensywny Optigrün typ E (6 cm) Substrat odpowiednio dobrany dla konstrukcji ekstensywnej charakteryzującej się dużą pojemnością wodną i powietrzną Geowłóknina filtracyjna Optigrün typ 05 Zapobiega osadzaniu się drobnych cząstek spławialnych w warstwie drenażowej. Posiada wysokie parametry wodoprzepuszczalności oraz wysoką odporność na pękanie Mata drenażowa Optigrün Meander, produkt opatentowany (6 cm) - znaczące opóźnienie odpływu nadmiaru wody - zapobieganie stagnacji wody w przypadku dachów płaskich oraz dużych połaci dachowych - lekka konstrukcja o wysokich parametrach drenażowych Geowłóknina chłonno-ochronna Optigrün typ RMS 00 Zabezpiecza hydroizolację dachu przed uszkodzeniem oraz magazynuje wodę. W przypadku dachów odwróconych zamiast włókniny RMS należy stosować włókninę ochronno-dyfuzyjną Optigrün typu RS Odwzorowanie natury: meandrujący bieg rzeki jako zasada funkcjonowania systemu Zasada funkcjonowania systemu Optigrün Meander Opatentowany system Optigrün Meander został opracowany specjalnie dla potrzeb jednoczesnego opóźnienia spływu i drenażu i jest niepowtarzalny pod względem sposobu funkcjonowania. Nadmiar wody zbiera się w komórkach maty drenażowej Optigrün Meander i przekazywany jest z jednej komórki do drugiej. Ponieważ przekazywanie wody w obrębie elementów systemu dokonuje się w liniach w kształcie zakoli, odcinek przepływu wody wydłuża się 0-krotnie, a czas spływu ulega znaczącemu opóźnieniu (spływ meandrujący). Jednocześnie mata zapewnia niezwykle silne działanie drenujące poniżej płyty. System zapewnia magazyn wody dla roślin o objętości 7 l/m². ZALETY SYSTEMU: > Opatentowany, niepowtarzalny i efektywny element drenujący, magazynujący i opóźniający przepływ wody > Działanie drenujące zgodne z zaleceniami i wytycznymi dla dachów zielonych > Nie hamuje przepływu wody > Znaczne opóźnienia spływu > Współczynnik spływu zgodny z wytycznymi C 0,; np. przy nachyleniu dachu : 0,7 > Łatwy i szybki w montażu > Możliwość zastosowania w (prawie) wszystkich rozwiązaniach systemowych Optigrün na dachach o nachyleniu 0-5 ; możliwe zastosowanie także na dachach żwirowych Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie

14 > Optigrün-rozwiązanie systemowe Dach skośny Cechy szczególne Dane techniczne > trwałe zazielenianie dachów skośnych > zróżnicowane rozwiązania systemowe dobierane w zależności od warunków konstrukcyjnych > niedrogie i pewne zabezpieczenia przed osunięciem > różnorodność gatunkowa roślin kwitnących Dach rozchodnikowy Dach naturalny Ciężar: 00-0 kg/m kg/m lub,0-, KN/m * lub,6-,9 KN/m * Wysokość warstw: 8 cm cm Nachylenie dachu: 5-45 (9-84 %) 5-5 (9-70 %) Roślinność: mchy-rozchodniki-byliny rozchodniki-trawa-byliny Retencjonowanie: % % Współczynnik spływu: 0,6-0,4 0,5-0, Magazynowanie wody: ok. 5 l/m ok l/m Ökolog. Wertigkeit: Nakład pracy na pielęgnację: Koszt założenia : Dach rozchodnikowy Dach naturalny 4 Krótki opis * Dane dotyczące ciężaru odnoszą się do stanu nasyconego wodą, z czego 60-70% stanowi ciężar substratu w stanie suchym. ** W przypadku dachów o nachyleniu powyżej 5 należy stosować systemy Optigrün zabezpieczające przed obsunięciem (patrz strona 5-7) oraz maty wegetacyjne Optigrün. W szczególnych przypadkach jest to konieczne również przy nachyleniu dachu poniżej 5. Należy zwrócić uwagę, aby membrana hydroizolacyjna dachu nie była narażona na naprężanie. > Dach rozchodnikowy Materiały i wykonanie... m geowłóknina chłonno-ochronna Optigrün typ RMS 500 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün... m strukturalna włóknina chłonno-drenażowa Optigrün typ SSV 800 jako zabezpieczenie oraz magazynowanie i drenaż wody W przypadku dachu o nachyleniu powyżej 5 **:... m system Optigrün typ zabezpieczający przed osunięciami warstwy wegetacyjnej (w zależności od danego przypadku dachu informacje na stronach 5-7)... m substrat ekstensywny Optigrün typ E jako warstwa wegetacyjna o grubości 6-8 cm w przypadku mat wegetacyjnych lub 8-0 cm w przypadku zasiewu... m prekultywowana mata wegetacyjna Optigrün typ SM/KG układana w celu osiągnięcia efektu natychmiastowego zazielenienia... m dla dachów 5-5 **: zasiew nasionami Optigrün typ E oraz rozłożenie pędów rozchodnika (50 g/m ) w celu szybkiej i bezpiecznej wegetacji... m pielęgnacja powykonawcza > Dach naturalny: Materiały i wykonanie m geowłóknina chłonno-ochronna Optigrün typ RMS 500 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün... m strukturalna włóknina chłonno-drenażowa Optigrün typ SSV 800 jako zabezpieczenie oraz magazynowanie i drenaż wody W przypadku dachu o nachyleniu powyżej 5 **:... m system Optigrün typ zabezpieczający przed osunięciami warstwy wegetacyjnej (w zależności od danego przypadku dachu informacje na stronach 5-7)... m substrat ekstensywny Optigrün typ E jako warstwa wegetacyjna o grubości cm w przypadku mat wegetacyjnych lub cm w przypadku zasiewu... m prekultywowana mata wegetacyjna Optigrün typ SKG/G układana w celu osiągnięcia efektu natychmiastowego zazielenienia... m dla dachów 5-5 **: możliwy zasiew nasionami Optigrün typ E oraz rozłożenie pędów rozchodnika (50 g/m ) w celu szybkiej i bezpiecznej wegetacji... m pielęgnacja powykonawcza

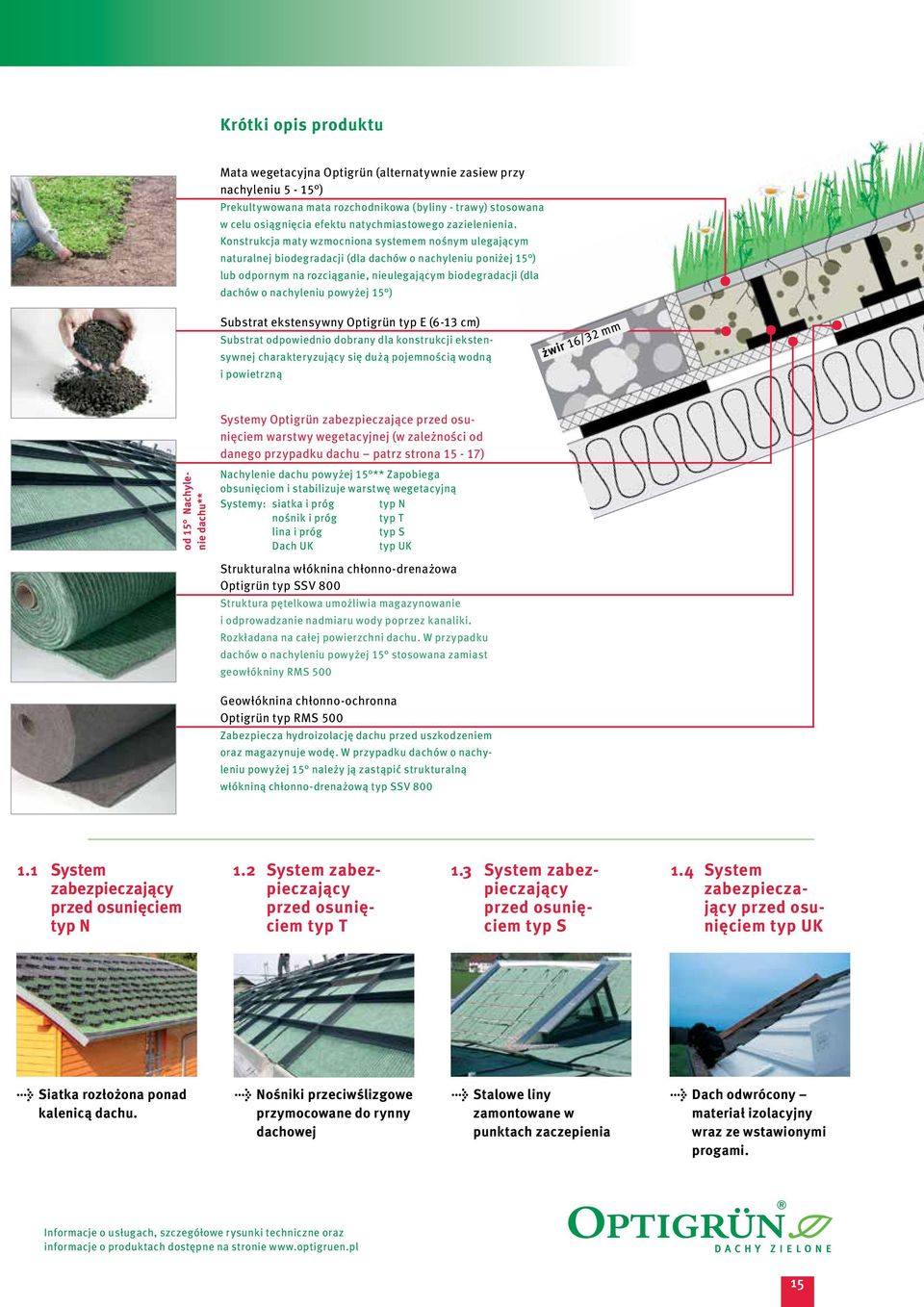

15 Krótki opis produktu Mata wegetacyjna Optigrün (alternatywnie zasiew przy nachyleniu 5-5 ) Prekultywowana mata rozchodnikowa (byliny - trawy) stosowana w celu osiągnięcia efektu natychmiastowego zazielenienia. Konstrukcja maty wzmocniona systemem nośnym ulegającym naturalnej biodegradacji (dla dachów o nachyleniu poniżej 5 ) lub odpornym na rozciąganie, nieulegającym biodegradacji (dla dachów o nachyleniu powyżej 5 ) Substrat ekstensywny Optigrün typ E (6- cm) Substrat odpowiednio dobrany dla konstrukcji ekstensywnej charakteryzujący się dużą pojemnością wodną i powietrzną żwir 6/ mm od 5 Nachylenie dachu** Systemy Optigrün zabezpieczające przed osunięciem warstwy wegetacyjnej (w zależności od danego przypadku dachu patrz strona 5-7) Nachylenie dachu powyżej 5 ** Zapobiega obsunięciom i stabilizuje warstwę wegetacyjną Systemy: siatka i próg typ N nośnik i próg typ T lina i próg typ S Dach UK typ UK Strukturalna włóknina chłonno-drenażowa Optigrün typ SSV 800 Struktura pętelkowa umożliwia magazynowanie i odprowadzanie nadmiaru wody poprzez kanaliki. Rozkładana na całej powierzchni dachu. W przypadku dachów o nachyleniu powyżej 5 stosowana zamiast geowłókniny RMS 500 Geowłóknina chłonno-ochronna Optigrün typ RMS 500 Zabezpiecza hydroizolację dachu przed uszkodzeniem oraz magazynuje wodę. W przypadku dachów o nachyleniu powyżej 5 należy ją zastąpić strukturalną włókniną chłonno-drenażową typ SSV 800. System zabezpieczający przed osunięciem typ N. System zabezpieczający przed osunięciem typ T. System zabezpieczający przed osunięciem typ S.4 System zabezpieczający przed osunięciem typ UK > Siatka rozłożona ponad kalenicą dachu. > Nośniki przeciwślizgowe przymocowane do rynny dachowej > Stalowe liny zamontowane w punktach zaczepienia > Dach odwrócony materiał izolacyjny wraz ze wstawionymi progami. Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie 5

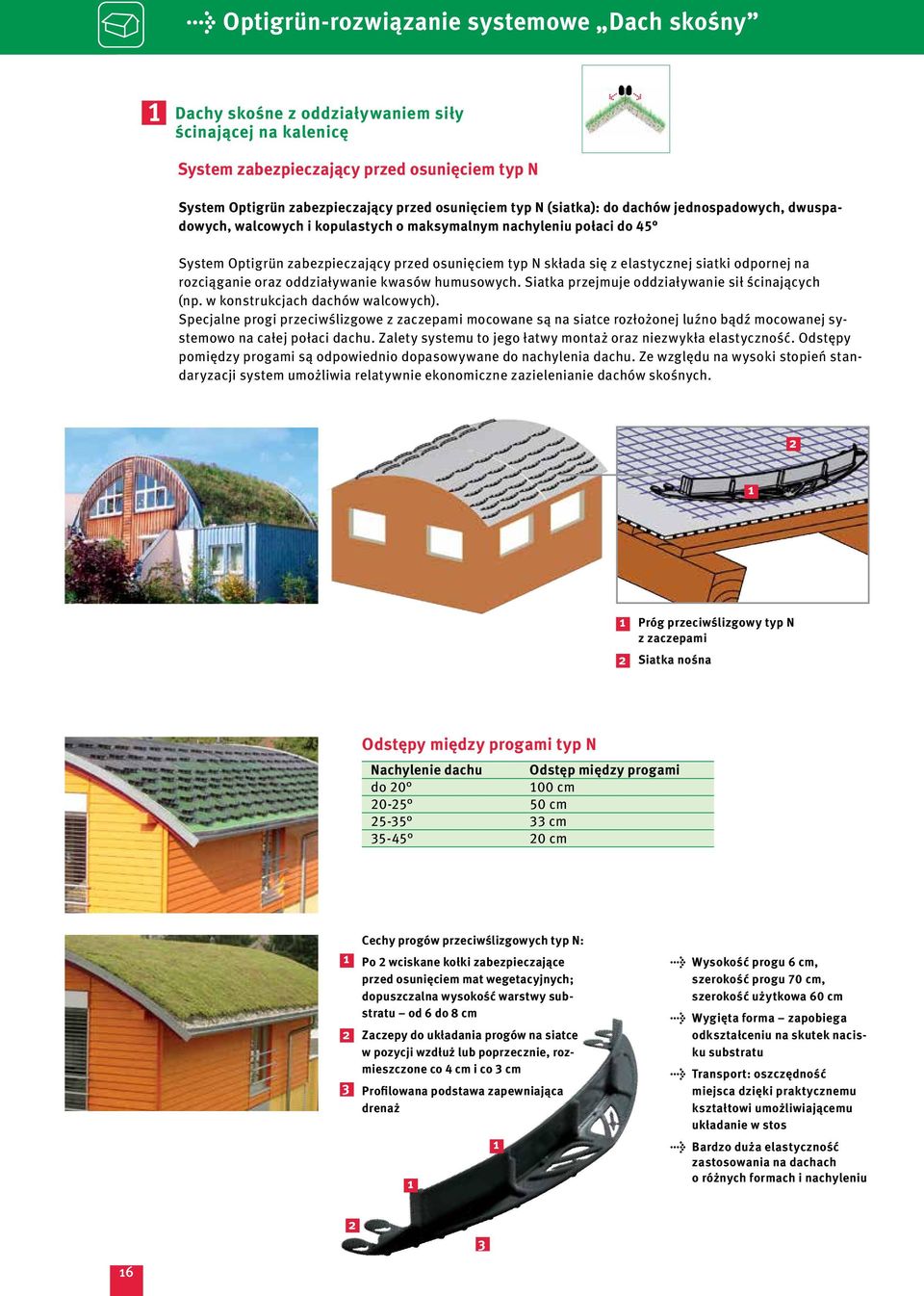

16 > Optigrün-rozwiązanie systemowe Dach skośny Dachy skośne z oddziaływaniem siły ścinającej na kalenicę System zabezpieczający przed osunięciem typ N System Optigrün zabezpieczający przed osunięciem typ N (siatka): do dachów jednospadowych, dwuspadowych, walcowych i kopulastych o maksymalnym nachyleniu połaci do 45 System Optigrün zabezpieczający przed osunięciem typ N składa się z elastycznej siatki odpornej na rozciąganie oraz oddziaływanie kwasów humusowych. Siatka przejmuje oddziaływanie sił ścinających (np. w konstrukcjach dachów walcowych). Specjalne progi przeciwślizgowe z zaczepami mocowane są na siatce rozłożonej luźno bądź mocowanej systemowo na całej połaci dachu. Zalety systemu to jego łatwy montaż oraz niezwykła elastyczność. Odstępy pomiędzy progami są odpowiednio dopasowywane do nachylenia dachu. Ze względu na wysoki stopień standaryzacji system umożliwia relatywnie ekonomiczne zazielenianie dachów skośnych. Próg przeciwślizgowy typ N z zaczepami Siatka nośna Odstępy między progami typ N Nachylenie dachu Odstęp między progami do 0 00 cm cm 5-5 cm cm Cechy progów przeciwślizgowych typ N: Po wciskane kołki zabezpieczające przed osunięciem mat wegetacyjnych; dopuszczalna wysokość warstwy substratu od 6 do 8 cm Zaczepy do układania progów na siatce w pozycji wzdłuż lub poprzecznie, rozmieszczone co 4 cm i co cm Profilowana podstawa zapewniająca drenaż > Wysokość progu 6 cm, szerokość progu 70 cm, szerokość użytkowa 60 cm > Wygięta forma zapobiega odkształceniu na skutek nacisku substratu > Transport: oszczędność miejsca dzięki praktycznemu kształtowi umożliwiającemu układanie w stos > Bardzo duża elastyczność zastosowania na dachach o różnych formach i nachyleniu 6

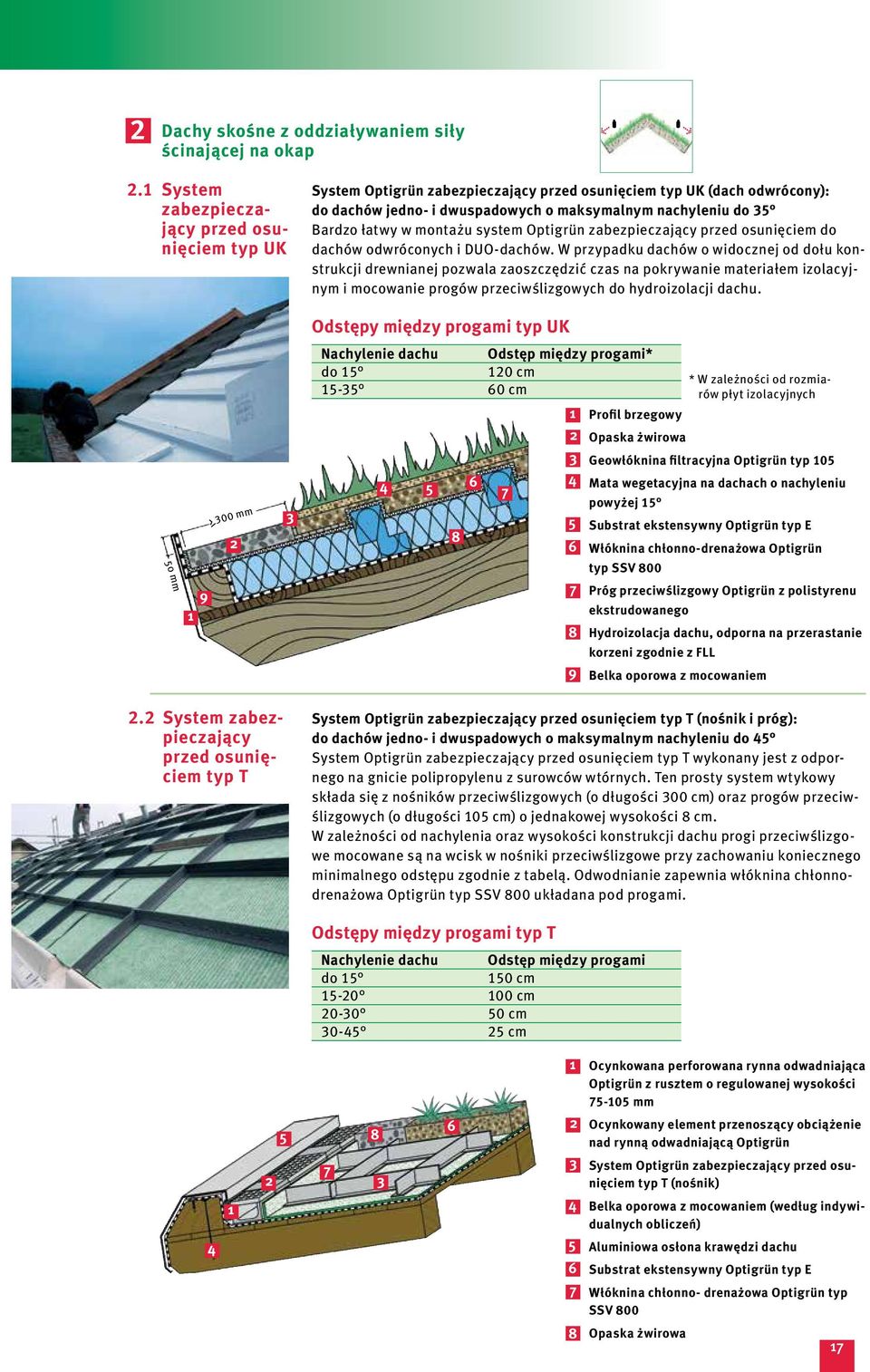

17 Dachy skośne z oddziaływaniem siły ścinającej na okap. System zabezpieczający przed osunięciem typ UK System Optigrün zabezpieczający przed osunięciem typ UK (dach odwrócony): do dachów jedno- i dwuspadowych o maksymalnym nachyleniu do 5 Bardzo łatwy w montażu system Optigrün zabezpieczający przed osunięciem do dachów odwróconych i DUO-dachów. W przypadku dachów o widocznej od dołu konstrukcji drewnianej pozwala zaoszczędzić czas na pokrywanie materiałem izolacyjnym i mocowanie progów przeciwślizgowych do hydroizolacji dachu. 50 mm 9 > 00 mm Odstępy między progami typ UK Nachylenie dachu Odstęp między progami* do 5 0 cm cm * W zależności od rozmiarów płyt izolacyjnych Profil brzegowy Opaska żwirowa Geowłóknina filtracyjna Optigrün typ 05 Mata wegetacyjna na dachach o nachyleniu powyżej 5 Substrat ekstensywny Optigrün typ E Włóknina chłonno-drenażowa Optigrün typ SSV 800 Próg przeciwślizgowy Optigrün z polistyrenu ekstrudowanego Hydroizolacja dachu, odporna na przerastanie korzeni zgodnie z FLL Belka oporowa z mocowaniem. System zabezpieczający przed osunięciem typ T System Optigrün zabezpieczający przed osunięciem typ T (nośnik i próg): do dachów jedno- i dwuspadowych o maksymalnym nachyleniu do 45 System Optigrün zabezpieczający przed osunięciem typ T wykonany jest z odpornego na gnicie polipropylenu z surowców wtórnych. Ten prosty system wtykowy składa się z nośników przeciwślizgowych (o długości 00 cm) oraz progów przeciwślizgowych (o długości 05 cm) o jednakowej wysokości 8 cm. W zależności od nachylenia oraz wysokości konstrukcji dachu progi przeciwślizgowe mocowane są na wcisk w nośniki przeciwślizgowe przy zachowaniu koniecznego minimalnego odstępu zgodnie z tabelą. Odwodnianie zapewnia włóknina chłonnodrenażowa Optigrün typ SSV 800 układana pod progami. Odstępy między progami typ T Nachylenie dachu Odstęp między progami do 5 50 cm cm cm cm Ocynkowana perforowana rynna odwadniająca Optigrün z rusztem o regulowanej wysokości mm Ocynkowany element przenoszący obciążenie nad rynną odwadniającą Optigrün System Optigrün zabezpieczający przed osunięciem typ T (nośnik) Belka oporowa z mocowaniem (według indywidualnych obliczeń) Aluminiowa osłona krawędzi dachu Substrat ekstensywny Optigrün typ E Włóknina chłonno- drenażowa Optigrün typ SSV Opaska żwirowa 7

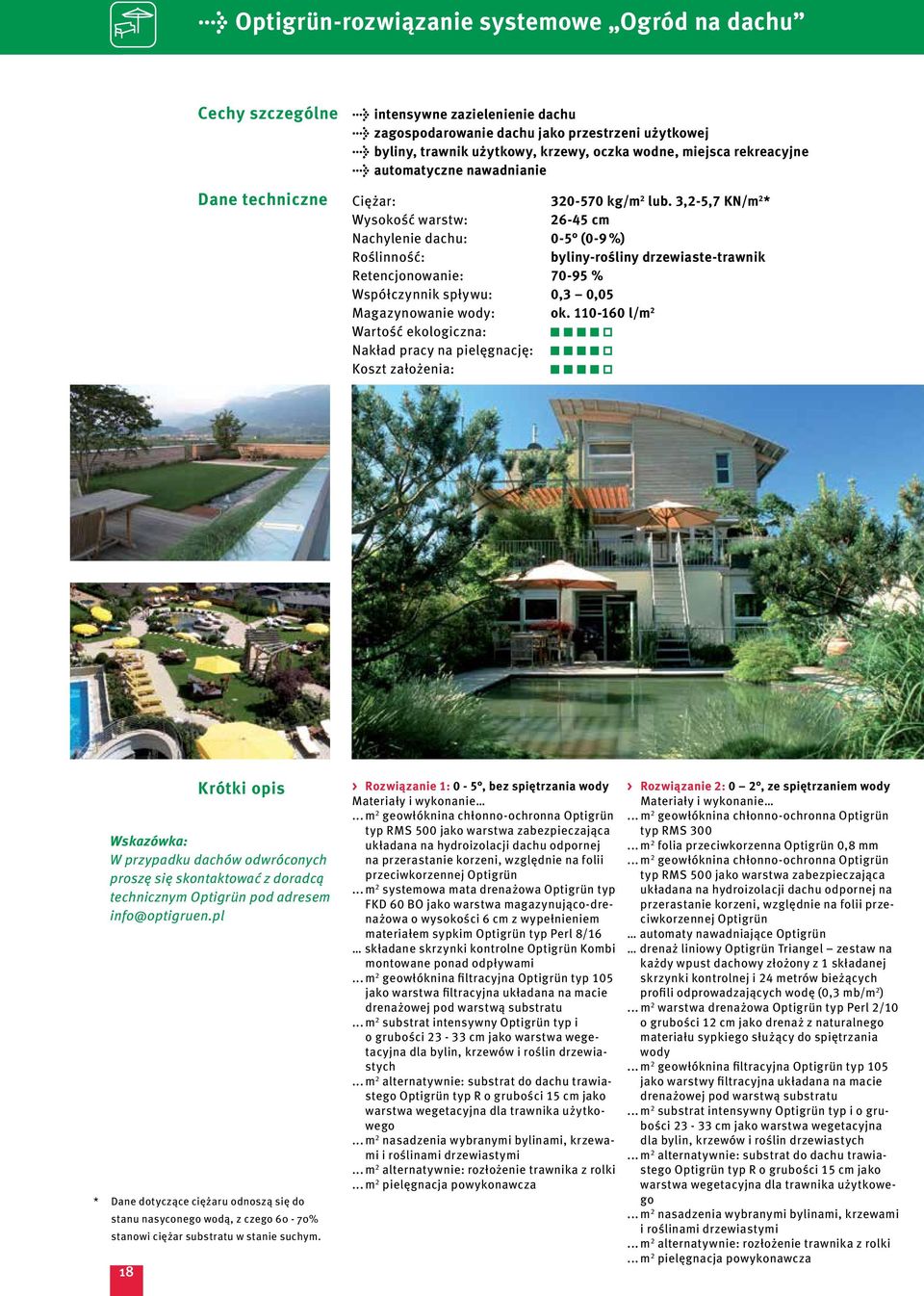

18 > Optigrün-rozwiązanie systemowe Ogród na dachu Cechy szczególne Dane techniczne > intensywne zazielenienie dachu > zagospodarowanie dachu jako przestrzeni użytkowej > byliny, trawnik użytkowy, krzewy, oczka wodne, miejsca rekreacyjne > automatyczne nawadnianie Ciężar: kg/m lub.,-5,7 KN/m * Wysokość warstw: 6-45 cm Nachylenie dachu: 0-5 (0-9 %) Roślinność: byliny-rośliny drzewiaste-trawnik Retencjonowanie: % Współczynnik spływu: 0, 0,05 Magazynowanie wody: ok l/m Wartość ekologiczna: Nakład pracy na pielęgnację: Koszt założenia: 8 Krótki opis Wskazówka: W przypadku dachów odwróconych proszę się skontaktować z doradcą technicznym Optigrün pod adresem info@optigruen.pl * Dane dotyczące ciężaru odnoszą się do stanu nasyconego wodą, z czego 60-70% stanowi ciężar substratu w stanie suchym. > Rozwiązanie : 0-5, bez spiętrzania wody Materiały i wykonanie... m geowłóknina chłonno-ochronna Optigrün typ RMS 500 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün... m systemowa mata drenażowa Optigrün typ FKD 60 BO jako warstwa magazynująco-drenażowa o wysokości 6 cm z wypełnieniem materiałem sypkim Optigrün typ Perl 8/6 składane skrzynki kontrolne Optigrün Kombi montowane ponad odpływami... m geowłóknina filtracyjna Optigrün typ 05 jako warstwa filtracyjna układana na macie drenażowej pod warstwą substratu... m substrat intensywny Optigrün typ i o grubości - cm jako warstwa wegetacyjna dla bylin, krzewów i roślin drzewiastych... m alternatywnie: substrat do dachu trawiastego Optigrün typ R o grubości 5 cm jako warstwa wegetacyjna dla trawnika użytkowego... m nasadzenia wybranymi bylinami, krzewami i roślinami drzewiastymi... m alternatywnie: rozłożenie trawnika z rolki... m pielęgnacja powykonawcza > Rozwiązanie : 0, ze spiętrzaniem wody Materiały i wykonanie... m geowłóknina chłonno-ochronna Optigrün typ RMS m folia przeciwkorzenna Optigrün 0,8 mm... m geowłóknina chłonno-ochronna Optigrün typ RMS 500 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün automaty nawadniające Optigrün drenaż liniowy Optigrün Triangel zestaw na każdy wpust dachowy złożony z składanej skrzynki kontrolnej i 4 metrów bieżących profili odprowadzających wodę (0, mb/m )... m warstwa drenażowa Optigrün typ Perl /0 o grubości cm jako drenaż z naturalnego materiału sypkiego służący do spiętrzania wody... m geowłóknina filtracyjna Optigrün typ 05 jako warstwy filtracyjna układana na macie drenażowej pod warstwą substratu... m substrat intensywny Optigrün typ i o grubości - cm jako warstwa wegetacyjna dla bylin, krzewów i roślin drzewiastych... m alternatywnie: substrat do dachu trawiastego Optigrün typ R o grubości 5 cm jako warstwa wegetacyjna dla trawnika użytkowego... m nasadzenia wybranymi bylinami, krzewami i roślinami drzewiastymi... m alternatywnie: rozłożenie trawnika z rolki... m pielęgnacja powykonawcza

19 Krótki opis produktu Rozwiązanie : 0-5 Rozwiązanie : 0- typ i Intensywny substrat Optigrün typ i ( cm) Alternatywnie: substrat do dachu trawiastego Optigrün typ R (0 cm) Substrat intensywny dobrany odpowiednio do konstrukcji wielowarstwowej o wysokiej retencyjności, wodoprzepuszczalności oraz pojemności powietrznej typ R Geowłóknina filtracyjna Optigrün typ 05 Zapobiega osadzaniu się drobnych cząstek spławialnych w warstwie drenażowej. Posiada wysokie parametry wodoprzepuszczalności Rozwiązanie Rozwiązanie Systemowa mata drenażowa Optigrün typ FKD 60 BO (6 cm) - szybki odpływ nadmiaru wody - zapobieganie stagnacji wody w przypadku dachów płaskich oraz dużych połaci dachowych - lekka konstrukcja o wysokich parametrach drenażowych - wypełnienie materiałem sypkim Perl 8/6 Warstwa drenażowa Optigrün typ Perl 8/6 ( cm) - odprowadzanie nadmiaru wody - układ całkowicie penetrowany przez korzenie - możliwość łatwej kompensacji nierówności dachu - duży magazyn wody dla roślin - możliwe spiętrzanie wody Rozwiązanie Drenaż liniowy Optigrün Triangel (opatentowany) Umożliwia szybsze odprowadzanie i dystrybucję wody, składa się ze składanej skrzynki kontrolnej Optigrün Kombi i perforowanych profili odprowadzających wodę Folia przeciwkorzenna Optigrün 0,8 mm Jako wodoodporna folia przeciwkorzenna Geowłóknina chłonno-ochronna Optigrün typ RMS 00/500 Zabezpiecza hydroizolację dachu przed uszkodzeniem oraz magazynuje wodę Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie 9

20 > Optigrün-rozwiązanie systemowe Dach krajobrazowy Cechy szczególne Dane techniczne > możliwość stosowania wysokich nasadzeń przy stosunkowo niewielkim ciężarze układu warstw dachu zielonego > możliwość dowolnego kształtowania krajobrazu na dachu; różnorodna roślinność z możliwością posadzenia drzew > trwałe i funkcjonalne zazielenienie garaży podziemnych Ciężar: kg/m lub. 7,0-,0 KN/m * Wysokość warstw: cm Nachylenie dachu: 0-5 (0-9 %) Roślinność: byliny-trawy-krzewy-drzewa Retencjonowanie: % Współczynnik spływu: 0,05-0,0 Magazynowanie wody: ok l/m Wartość ekologiczna: Nakład pracy na pielęgnację: Koszt założenia: 0 Krótki opis Wskazówka: W przypadku dachów odwróconych proszę się skontaktować z doradcą technicznym Optigrün pod adresem: info@optigruen.pl * Dane dotyczące ciężaru odnoszą się do stanu nasyconego wodą, z czego 60-70% stanowi ciężar substratu w stanie suchym. > Rozwiązanie : 0-5 bez spiętrzania wody Materiały i wykonanie... m geowłóknina chłonno-ochronna Optigrün typ RMS 900 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün... m systemowa mata drenażowa Optigrün typ FKD 60 BO jako warstwa magazynująco-drenażowa o wysokości 6 cm z wypełnieniem materiałem sypkim Optigrün typ Perl 8/6 składane skrzynki kontrolne Optigrün Kombi montowane ponad odpływami... m geowłóknina filtracyjna Optigrün typ 05 jako warstwa filtracyjna układana na macie drenażowej pod warstwą substratu... m warstwa substratu Optigrün typ U o grubości 9-69 cm jako wypełnienie między warstwą filtracyjną a warstwą wegetacyjną... m substrat intensywny Optigrün typ i o grubości 5 cm jako warstwa wegetacyjna dla bylin, krzewów i roślin drzewiastych... m alternatywnie: substrat do dachu trawiastego Optigrün typ R o grubości 5 cm jako warstwa wegetacyjna dla trawnika użytkowego... m nasadzenia wybranymi bylinami, krzewami i roślinami drzewiastymi... m alternatywnie: rozłożenie trawnika z rolki... m pielęgnacja powykonawcza > Rozwiązanie : 0- ze spiętrzaniem wody Materiały i wykonanie... m geowłóknina chłonno-ochronna Optigrün typ RMS m folia przeciwkorzenna Optigrün 0,8 mm... m geowłóknina chłonno-ochronna Optigrün typ RMS 900 jako warstwa zabezpieczająca układana na hydroizolacji dachu odpornej na przerastanie korzeni, względnie na folii przeciwkorzennej Optigrün drenaż liniowy Optigrün Triangel zestaw na każdy wpust dachowy złożony z składanej skrzynki kontrolnej i 4 metrów bieżących profili odprowadzających wodę (0, mb/m )... m warstwa drenażowa Optigrün typ Perl 8/6 o grubości 5 cm jako drenaż z naturalnego materiału sypkiego służący do spiętrzania wody... m geowłóknina filtracyjna Optigrün typ 05 jako warstwa filtracyjna układana na macie drenażowej pod warstwą substratu... m warstwa substratu Optigrün typ U o grubości 9-69 cm jako wypełnienie między warstwą filtracyjną a warstwą wegetacyjną... m substrat intensywny Optigrün typ i o grubości 5 cm jako warstwa wegetacyjna dla bylin, krzewów i roślin drzewiastych... m alternatywnie: substrat do dachu trawiastego Optigrün typ R o grubości 5 cm jako warstwa wegetacyjna dla trawnika użytkowego... m nasadzenia wybranymi bylinami, krzewami i roślinami drzewiastymi... m alternatywnie: rozłożenie trawnika z rolki... m pielęgnacja powykonawcza

21 Krótki opis produktu Rozwiązanie : 0-5 Rozwiązanie : 0- typ i Intensywny substrat Optigrün typ i (5 cm) Alternatywnie: substrat do dachu trawiastego Optigrün typ R (5 cm) Substrat intensywny dobrany odpowiednio do konstrukcji wielowarstwowej o wysokiej retencyjności, wodoprzepuszczalności oraz pojemności powietrznej typ R Substrat Optigrün typ U (9-69 cm) Substrat mineralny dobrany odpowiednio do konstrukcji wielowarstwowej jako wypełnienie między warstwą drenażowo-filtracyjną Optigrün a substratem intensywnym Optigrün, względnie substratem trawnikowym Optigrün Geowłóknina filtracyjna Optigrün typ 05 Zapobiega osadzaniu się drobnych cząstek spławialnych w warstwie drenażowej. Posiada wysokie parametry wodoprzepuszczalności Rozwiązanie Rozwiązanie Systemowa mata drenażowa Optigrün typ FKD 60 BO (6 cm) - szybki odpływ nadmiaru wody - zapobieganie stagnacji wody w przypadku dachów płaskich oraz dużych połaci dachowych - lekka konstrukcja o wysokich parametrach drenażowych - wypełnienie materiałem sypkim Perl 8/6 Warstwa drenażowa Optigrün typ Perl 8/6 (5 cm) - odprowadzanie nadmiaru wody - układ całkowicie penetrowany przez korzenie - możliwość łatwej kompensacji nierówności dachu - duży magazyn wody dla roślin Folia przeciwkorzenna Optigrün 0,8 mm Jako wodoodporna folia przeciwkorzenna Geowłóknina chłonno-ochronna Optigrün typ RMS 00/900 Zabezpiecza hydroizolację dachu przed uszkodzeniem oraz magazynuje wodę Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie

22 > Optigrün-rozwiązanie systemowe Dach komunikacyjny Cechy szczególne Dane techniczne > Nawierzchnia dachu dla pojazdów osobowych i ciężarowych. > Drogi dojazdowe dla straży pożarnej. > Nadaje się do połączeń z nawierzchniami zielonymi na dachu. > Nieznaczna wysokość układu warstw. > Niewielkie obciążenie dachu. Ciężar: ok. 700 kg/m lub. 7,0 KN/m Wysokość warstw: od 7 cm Nachylenie dachu: -5 (-9 %)* Klasa wg obciążenia: (do 60 KN/m i 6 t i nośność pojazdów do 6 t) Koszt założenia: - Krótki opis W odniesieniu do warstw nośnych oraz podłoża obowiązują wytyczne: ZTV T-StB, RSto 0 oraz ATV DIN 88 * Dane dotyczące ciężaru odnoszą się do stanu nasyconego wodą, z czego 60-70% stanowi ciężar substratu w stanie suchym. > Dach ciepły i zimny Materiały i wykonanie m warstwa folii podkładowej Optigrün folia ślizgowa HDPE mm jako podkład ślizgowy... m systemowa mata drenażowa Optigrün typ FKD jako użytkowa warstwa drenażowa; wytrzymałość na ściskanie > 50 kn/m, pokryta geowłókniną PE... m 0-0 cm warstwa nośna tłuczeń 0- mm jako warstwa wyrównawcza... m -5 cm grys 0-4 mm jako podbudowa... m nawierzchnia utwardzona o grubości cm * Normy, w zależności od rodzaju użytkowania powierzchni (ruch pieszy, ruch pojazdów osobowych, ruch pojazdów ciężarowych) mogą od siebie odbiegać. Powyżej został przedstawiony wariant najbardziej ekstremalny - dla ruchu pojazdów ciężarowych. Przy mniejszym obciążeniu (ruch pieszy, ruch pojazdów osobowych) możliwe są lżejsze i korzystniejsze rozwiązania. W razie pytań technicznych prosimy o kontakt.

23 Rozwiązanie systemowe dla ruchu pieszego, pojazdów osobowych i pojazdów ciężarowych Krótki opis produktu Nawierzchnia utwardzona ( cm) Nawierzchnia utwardzona (np. bruk wiązany, płyty, pustaki prefabrykowane wypełnione trawą, beton) Podbudowa 0-4 mm (-5 cm) Podkład stabilizujący pod nawierzchnię Warstwa nośna tłuczeń 0- mm* (0-0 cm) Zapewnia nośność nawierzchni, rozkłada obciążenia i tworzy spadek Systemowa mata drenażowa Optigrün typ FKD (, cm) - wytrzymała na ściskanie > 50 kn/m² - zapobiega stagnacji wody - lekka konstrukcja o wysokich parametrach drenażowych - pokrycie geowłókniną PE Folia Optigrün HDPE - warstwa ślizgowa - rozkłada obciążenie -,0 mm ( x 0, mm na dachu odwróconym),5 %*,5 %* Dach ciepły Dach zimny (z lub bez hydroizolacji dachu) Wskazówka: W przypadku większych wymagań w fazie wykonania zaleca się zastosowanie pod warstwą ślizgową włókniny ochronnej Optigrün RMS 900. * Nachylenie konstrukcji dachu właściwego Informacje o usługach, szczegółowe rysunki techniczne oraz informacje o produktach dostępne na stronie

24 > Optigrün rozwiązanie produktowe Nawadnianie. Spiętrzanie wody w warstwie drenażowej W przypadku zieleni intensywnej najbardziej ekonomicznym wariantem gromadzenia zapasów wody jest magazynowanie jej nadmiaru w warstwie drenażowej Optigrün przy pomocy spiętrzania. Wpust dachowy ustawiany jest na wybranej wysokości -7 cm dzięki zastosowaniu zestawu do spiętrzania i regulacji poziomu wody Optigrün. Warstwa drenażowa Optigrün typu Perl 8/6 powinna mieć odpowiednią grubość 8- cm. Należy pamiętać, aby spiętrzona woda znajdowała się zawsze co najmniej 5 cm poniżej geowłókniny filtracyjnej Optigrün. Jeśli stosowane są także automatyczne urządzenia nawadniające Optigrün, odstęp musi wynosić 7 cm. W ten sposób przeciwdziała się zawilgoceniu substratów Optigrün leżących na geowłókninie filtracyjnej. Spiętrzona woda podnosi się kapilarnie do wyższych ukorzenionych warstw substratu. 5 cm Substrat Optigrün typ i Geowłóknina filtracyjna Optigrün typ cm 7 cm Warstwa drenażowa Optigrün; typ Perl 8/6 Drenaż liniowy Optigrün Triangel Geowłóknina chłonno-ochronna Optigrün RMS 500 Hydroizolacja dachu odporna na przerastanie korzeni maks. wysokość spiętrzenia 0 cm na izolacji; w innych przypadkach izolacja zgodnie z DIN Obieg wody zieleń intensywna 7 Paroizolacja 0 cm. System automatycznego nawadniania podpowierzchniowy Automat nawadniający Optigrün w połączeniu z warstwą drenażową Optigrün typu Perl 8/6 System automatycznego nawadniania Optigrün należy traktować jako uzupełnienie do spiętrzania wody. Jeśli spiętrzona woda jest niewystarczająca, należy dodatkowo uzupełnić zapotrzebowanie poprzez dostarczenie wody bieżącej. Zasada funkcjonowania sprawdzonych od lat w praktyce automatycznych urządzeń nawadniających Optigrün jest prosta i bezpieczna: sterowany zawór pływakowy wody bieżącej w automacie jest uwalniany lub na powrót zamykany. Oznacza to, że kiedy w okresach suchych stan wody spada, wówczas pływak również opada na dół i utrzymywany jest minimalny stan wody. Rozprowadzanie wody w warstwie drenażowej Optigrün typu Perl 8/6 następuje dzięki profilom Optigrün-Triangel odprowadzającym wodę, przyłączonym do skrzynki nawadniającej. Automaty nawadniające Optigrün, umieszczone w składanej skrzynce kontrolnej Optigrün, nie wymagają zasilania prądem - trzeba je uruchamiać bądź wyłączać i kontrolować jedynie przed lub po sezonie zimowym. Przy pomocy jednego automatu nawadniającego Optigrün można nawadniać ogrody na dachu o powierzchni do około 400 m² Pokrywa skrzynki kontrolnej Optigrün Skrzynka kontrolna - części boczne do nawadniania Profil odprowadzający wodę Optigrün-Triangel System automatycznego nawadniania Optigrün: 4 Zawór odcinający 5 Płytka pływaka 6 7 Rura zasilająca w izolacji. Alternatywnie boczne podłączenie wody (patrz zdjęcie z lewej) Płytka dolna skrzynki kontrolnej Optigrün Skrzynka kontrolna jest ok. 0 cm wyższa od struktury dachu zielonego. 4

25 > Optigrün rozwiązanie produktowe Obrzeża. Obszary zastosowania Obrzeża Optigrün stosowane są jako: Odgrodzenie wyższych rabat roślin. Optycznie ciekawsze i staranniejsze zamknięcie struktury dachu zielonego. Oddzielenie warstw dachu zielonego od dróg, tarasów i opasek żwirowych. Odgrodzenie warstw dachu zielonego od krawędzi połaci.. Obrzeża Optigrün Optigrün prefabrykowane elementy wykończeniowe Z, T, L Optyczny efekt oddzielenia rabat z systemu Optigrün od innych powierzchni oraz ogrodzenie terenu. Materiał: beton prefabrykowany, Kolory według palety RAL. Niewielki ciężar: 9 kg (wysokość 6 cm) do 5 kg (wysokość 4 cm) na element (długość 0 cm). Dostępne w różnych wysokościach i długościach: wymiary standardowe i niestandardowe. Dostępne w różnych kształtach: Z = element czworokatny, L = element narożny, T = element trójkątny. Trwałe, Prosty montaż. Wysokość 0-50 cm Optigrün element wykończeniowy typ Z Substrat Optigrün typ i Geowłóknina filtracyjna Optigrün typ 05 Warstwa drenażowa Optigrün typ Perl 8/6 4 Folia przeciwkorzenna Optigrün przyklejona na całej powierzchni elementu oraz zgrzana z blachą powlekaną PCV na krawędzi 5 Geowłóknina chłonno-ochronna Optigrün RMS 00/500 6 Hydroizolacja dachu, odporna na przerastanie korzeni zgodnie z FLL 7 Element krawędzi Optigrün w formie trapezu z listwą maskującą z betonu lub z drewna 8 Balast ze żwiru lub nawierzchnia utwardzona 9 Rozkładająca nacisk warstwa wyrównująca z zaprawy cementowej na folii PE Optigrün element wykończeniowy typ Z Optigrün element wykończeniowy typ Z Optigrün element wykończeniowy typ L. Optigrün kątownik z blachy perforowanej W celu oddzielenia struktury dachu zielonego od opasek żwirowych. Materiał: aluminium. Kolor: naturalne aluminium. Niewielki ciężar: kg/mb. Wysokość: 5,5 0 cm. Długość 00 cm. Kątowniki o różnej grubości materiału i wielkości otworów perforacyjnych. Trwałe. 5

26 > Optigrün-rozwiązanie produktowe Włókniny ochronne i filtracyjne. Informacje ogólne. Geowłókniny chłonno-ochronne Optigrün typ RMS 00 typ RMS 500 Geowłókniny stosowane na dachach zielonych spełniają różne funkcje, a odpowiednie zalecenia można znaleźć w różnego rodzaju wytycznych: Ochrona hydroizolacji dachu przed uszkodzeniem mechanicznym. Magazynowanie wody i substancji odżywczych. Przekładka technologiczna pomiędzy materiałami wywierającymi na siebie negatywny wpływ (np. PCV i bitum). Filtrowanie drobnych cząstek z substratu. Obszar zastosowania: Geowłókniny ochronne, separacyjne i magazynujące Optigrün chronią hydroizolację dachu bądź warstwę przeciwkorzenną nawet przy nieznacznym ryzyku mechanicznego uszkodzenia. Oddzielają od siebie warstwy nietolerujące pewnych materiałów i w zależności od produktu, jako geowłókniny ochronne, spełniają funkcję magazynującą odpowiednie ilości wody. Geowłóknina chłonno-ochronna Optigrün typ RMS 00 (00 g/m²) Geowłóknina spełniająca minimalne wymagania ochronne hydroizolacji dachu. Pełni funkcję separacyjną materiałów wzajemnie się nietolerujących. Geowłóknina chłonno-ochronna Optigrün typ RMS 500 (500 g/m²) Właściwości: Materiał: 00 % włókien syntetycznych (polipropylen, poliester, akryl, częściowo wymieszane). Klasyfikacja według klasy wytrzymałości GRK -. Odporna na kwasy humusowe, nieodporna na UV. Magazynowanie wody: ok. -5 l/m². Spełnia zalecenia wytycznych FLL dla dachów zielonych.. Geowłókniny chłonno-ochronne Optigrün typ RMS 900 typ RMS 000 typ RMS 00 Obszar zastosowania: Geowłókniny chłonno-ochronne Optigrün chronią hydroizolację dachu narażoną na znaczne ryzyko uszkodzenia mechanicznego. W ofercie dwa rodzaje geowłóknin: Geowłóknina chłonno-ochronna Optigrün typ RMS 900: wkładka ochronna przeznaczona do stosowania na dachach zielonych o charakterze użytkowym. Geowłóknina chłonno-ochronna Optigrün typ RMS 000 Geowłóknina chłonno-ochronna Optigrün typ RMS 00: wkładka ochronna przeznaczona do stosowania na dachach zielonych o charakterze użytkowym odporna na bardzo silne uszkodzenia (nawet na uderzenia szpadlem). Właściwości: Materiał: 00% włókien syntetycznych (polipropylen, poliester, akryl, częściowo wymieszane). Klasyfikacja według klasy wytrzymałości GRK 4. Odporna na kwasy humusowe, nieodporna na UV. Magazynowanie wody: ok. 7-0 l/m². Spełnia zalecenia wytycznych FLL dla dachów zielonych. 4. Geowłóknina filtracyjna Optigrün typ 05 Obszar zastosowania: Geowłókniny filtracyjne Optigrün stosowane są zawsze w sytuacji, gdy należy chronić warstwę drenażową przed zamuleniem drobnymi cząstkami spławialnymi: W układach wielowarstwowych jako odseparowanie warstwy drenażowej i warstwy substratu. Oddzielenie opasek żwirowych od warstw dachu zielonego. Wkładka filtracyjna pod rynnami drenażowymi itp. Właściwości: Umowny wymiar porów 90,W 0, mm Stabilność filtracyjna. Materiał: 00% polipropylen Klasyfikacja według klasy wytrzymałości GRK -. Odporna na kwasy humusowe, nieodporna na UV. 6

27 > Optigrün-rozwiązanie produktowe Odwadnianie. Informacje ogólne Choć woda w tak ekstremalnym miejscu jak dach jest jednym z najważniejszych dóbr, to może stać się problemem w sytuacji, gdy w sposób niekontrolowany znajdzie się tam w dużych ilościach. Z tego powodu dobrze funkcjonujący system odwadniający (drenażowy) jest nieodzownym elementem trwałego dachu zielonego. W zależności od uwarunkowań budowlanych i rodzaju wegetacji Optigrün proponuje różne strategie odwadniania. Każdej z nich przyświecają te same zasady podstawowe: zapewniony odpływ nadmiaru wody, opóźnienie spływu w celu odciążenia kanalizacji i możliwie jak najdłuższe magazynowanie wody na dachu, aby zapewnić jej stały dostęp dla roślin.. Dachy płaskie (0-5 ) Porównanie produktów Odwadnianie dachów płaskich (nachylenie dachu 0-5 ) W celu odwadniania dachów płaskich Optigrün proponuje dwa rodzaje rozwiązań produktowych: warstwy drenażowe z mineralnych materiałów sypkich oraz systemowe maty drenażowe. Systemowe maty drenażowe: Nazwa Materiał Wysokość Obszar zastosowania Ciężar [kg/m ] Magazynowanie Maks. prędkość produktu (przy nachyleniu suchy mokry* wody [l/m ] przepływu Optigrün do %) [l/min/m] FKD 5 Tworzywa,5 cm Dach ekstensywny, 7,0 5,7 84 sztuczne FKD 40 Tworzywa 4,0 cm Dach ekstensywny,, 9,0 96 sztuczne FKD 60 Tworzywa 6,0 cm Dach intensywny, bez,8 7, 4,5 6 sztuczne spiętrzania wody Meander Tworzywa 6,0 cm Dach ekstensywny,0 0,0-5,0 7+5 ok. 90 sztuczne * bez wypełnienia Mineralne materiały sypkie: Nazwa Materiał Wysokość Obszar zastosowania Ciężar [kg/m ] Magazynowanie Maks długość produktu suchy mokry wody [l/m ] przy połaci dachowej Optigrün optymalnej wyso przy nachyleniu kości układu % i opadzie i 00 l/s x ha Perl -0 BS Lekkie kruszywo 5 cm Dach ekstensywny, ,5 m ceramiczne Perl 8-6 BS Lekkie kruszywo cm Dach intensywny, bez ,8 45 m ceramiczne spiętrzania wody, 0-5 Perl -0 BT Łupek 5 cm Dach ekstensywny, ,5 m Perl 8-6 BT Łupek cm Dach intensywny, bez ,0 50 m spiętrzania wody, 0-5 Perl -0 La Lawa 5 cm Dach ekstensywny, ,0 6 m Perl 8-6 La Lawa cm Dach intensywny, bez ,6 55 m spiętrzania wody, 0-5. Mineralne materiały sypkie Materiał drenażowy Optigrün typ Perl Obszar zastosowania: Zieleń ekstensywna i intensywna. Materiał: mineralne materiały sypkie, w zależności od regionu, m.in. lekkie kruszywo ceramiczne, łupki porowate, lawa. W przypadku zieleni ekstensywnej oraz zieleni intensywnej bez systemu spiętrzania wody kruszony granulat -0 mm; W przypadku zieleni intensywnej z systemem spiętrzaniem wody częściowo kruszony granulat 8-6 mm. Wyrównanie nierówności dachu Właściwości: Materiał naturalny, łatwy do przetworzenia wtórnego, wypełnienie drenażowe zgodnie z DIN Zapewnia odpływ nadmiaru wody. System odwadniający dla dachów płaskich. Naturalny magazyn wody, utrzymujący wodę udostępnianą roślinom: ok. 8 litrów/m² przy wysokości układu warstw 5 cm (magazynowanie w porach). Proste wyrównanie nierówności dachu. W przypadku dużych połaci dachowych wspomagany przez drenaż liniowy Optigrün Triangel. 7
