1 STK Stramek

2 Ceramika Tajfun Poland Sp. z o.o. nowoczesna firma z profesjonalną kadrą, będąca częścią międzynarodowej grupy. Nasi pracownicy, posiadający wieloletnie doświadczenie w branży pomp, szczególnie pneumatycznych pomp membranowych, pozostają do Państwa dyspozycji. Oferujemy profesjonalne doradztwo i pomoc w doborze pomp, zapewniamy szybką i terminową dostawę. Chemia Proszki W roku 1955 firma Wilden jako pierwsza rozpoczęła produkcję pomp membranowych napędzanych sprężonym powietrzem. Bazując na ponad 60 latach doświadczeń, badań i rozwoju, znajomości rynku i satysfakcji klientów, firma Wilden jest największym na świecie producentem pomp pneumatycznych. Pompy membranowe Wilden, dzięki niezawodnej konstrukcji i prostej budowie, są jednymi z najpowszechniej stosowanych pomp na rynku. Do zalet pomp Wilden należą między innymi: bezpieczna praca na sucho, pompowanie mediów lepkich lub zawierających cząstki stałe, duża głębokość zasysania, niskie ciśnienie startowe, a także łatwość i szybkość obsługi oraz niskie koszty eksploatacji wynikające z małej ilości części zamiennych. Dostępne są pompy: łączone obejmami lub skręcane śrubami, pompy sanitarne, pompy z certyfikatem ATEX oraz pompy wysokociśnieniowe o przełożeniu 2:1, 3:1. Kopalnie ZALETY POMP MEMBRANOWYCH MOŻLIWE ZASTOSOWANIA Ropa i gaz Farby, lakiery i tusze Napędzane sprężonym powietrzem (brak elektryczności) Praca na powietrzu bezolejowym Zabezpieczenie przed zamarzaniem Samozasysanie Możliwość pracy na sucho Płynna regulacja wydajności Prosta budowa Łatwość instalacji, obsługi i konserwacji Możliwość pompowania dużych cząstek stałych Media kwaśne Media zasadowe Media korozyjne i chemicznie agresywne Media łatwopalne Media o wysokiej cierności Media o wysokiej lepkości Proszki Obróbka powierzchni Żywność i farmacja Papier Półprzewodniki Oczyszczalnie 2

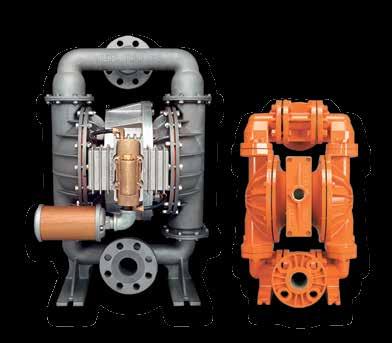

3 WŁAŚCIWOŚCI Rozdzielacze powietrza: Pro-Flo, Pro-Flo X, Turbo-Flo, Accu-Flo Zabezpieczenie przed zamarzaniem Duże cząstki stałe Przenośne i zatapialne Opcja ze wzmocnioną podstawą Różne opcje przyłączy medium Nie wymagają powietrza zaolejonego WYKONANIE Rozmiary przyłączy: od 6 mm (1/4 ) do 102 mm (4 ) Materiały: Aluminium, Żeliwo, Stal nierdzewna 316 SS, Alloy C Limity temperatur: -51 C do +176,7 C Elastomery: Buna-N, Neopren, EPDM, Viton, Wil-Flex, Saniflex, Poliuretan, PTFE DANE TECHNICZNE Max. wydajność : 1174 l/min. Max. głębokość ssania: 9,5 m (na mokro); 7,6 m (na sucho) Max. objętość na jeden skok: 4,73 l Max. ciśnienie tłoczenia: 8,6 bar Max. wielkość cząstek stałych: 35 mm 3

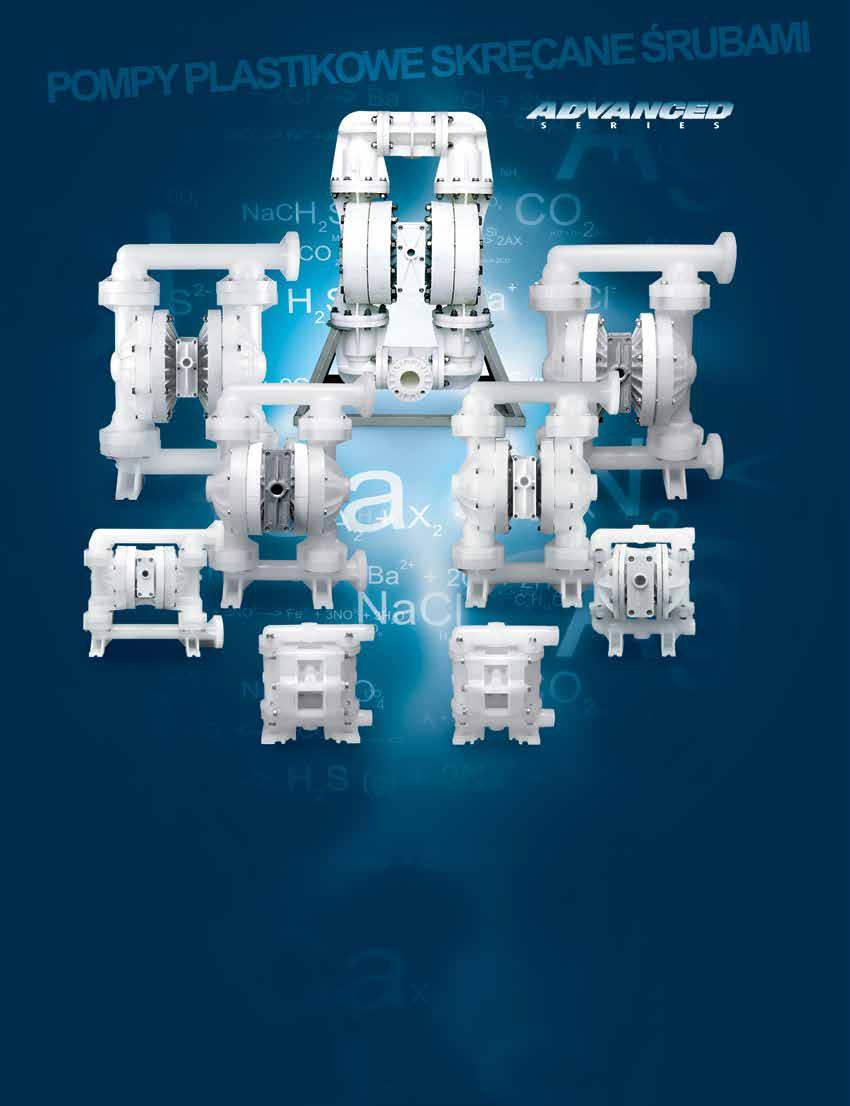

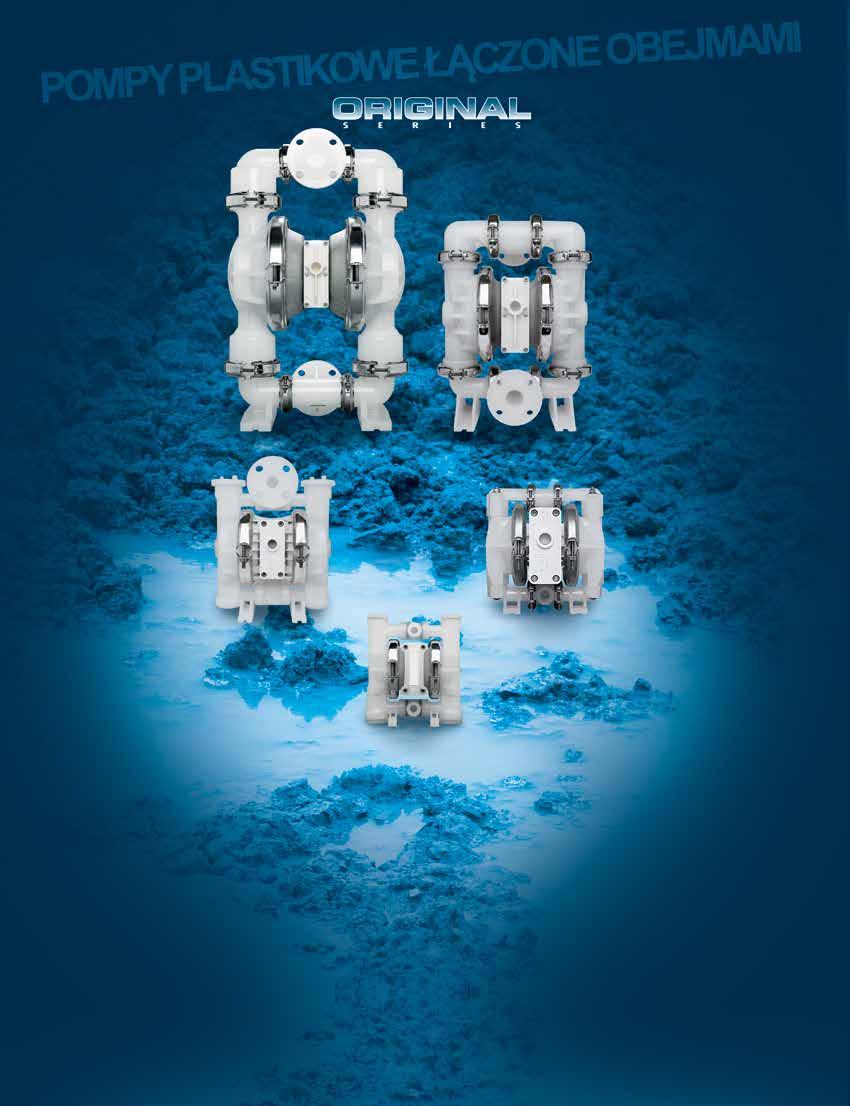

4 WŁAŚCIWOŚCI Rozdzielacze powietrza: Pro-Flo, Accu-Flo Zabezpieczenie przed zamarzaniem Duże cząstki stałe Przenośne i zatapialne Różne opcje przyłączy medium Nie wymagają powietrza zaolejonego WYKONANIE Rozmiary przyłączy: od 6 mm (1/4 ) do 51 mm (2 ) Materiały: Polipropylen, PVDF, PFA Limity temperatur: -12 C do +107,2 C Elastomery: Buna-N, Neopren, EPDM, Viton, Wil-Flex, Saniflex, Poliuretan, PTFE DANE TECHNICZNE Max. wydajność : 591 l/min. Max. głębokość ssania: 9,5 m (na mokro); 7,0 m (na sucho) Max. objętość na jeden skok: 2,9 l Max. ciśnienie tłoczenia: 8,6 bar Max. wielkość cząstek stałych: 6,4 mm 4

5 WŁAŚCIWOŚCI Rozdzielacze powietrza: Pro-Flo, Pro-Flo X, Accu-Flo Zwiększona wydajność Zabezpieczenie przed zamarzaniem Zwiększona szczelność Przenośne i zatapialne Dostępne przyłącza medium: gwintowane lub kołnierzowe Nie wymagają powietrza zaolejonego WYKONANIE Rozmiary przyłączy: od 6 mm (1/4 ) do 76 mm (3 ) Materiały: Aluminium, Żeliwo, Stal nierdzewna 316 SS, Alloy C Limity temperatur: -51 C do +176,7 C Elastomery: Buna-N, Neopren, EPDM, Viton, Wil-Flex, Saniflex, Poliuretan, PTFE DANE TECHNICZNE Max. wydajność : 1021 l/min. Max. głębokość ssania: 9,5 m (na mokro); 7,6 m (na sucho) Max. objętość na jeden skok: 6,09 l Max. ciśnienie tłoczenia: bar Max. wielkość cząstek stałych: 76 mm 5

6 WŁAŚCIWOŚCI Rozdzielacze powietrza: Pro-Flo, Accu-Flo Zabezpieczenie przed zamarzaniem Zwiększona szczelność Przenośne i zatapialne Dostępne przyłącza medium: gwintowane lub kołnierzowe Nie wymagają powietrza zaolejonego WYKONANIE Rozmiary przyłączy: od 6 mm (1/4 ) do 76 mm (3 ) Materiały: Polipropylen, PVDF, PFA Limity temperatur: -12 C do +107,2 C Elastomery: Buna-N, Neopren, EPDM, Viton, Wil-Flex, Saniflex, Poliuretan, PTFE DANE TECHNICZNE Max. wydajność : 784 l/min. Max. głębokość ssania: 9,8 m (na mokro); 6,6 m (na sucho) Max. objętość na jeden skok: 3,75 l Max. ciśnienie tłoczenia: 8,6 bar Max. wielkość cząstek stałych: 12,7 mm 6

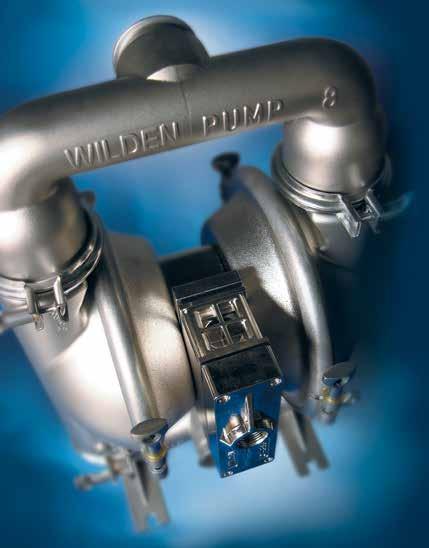

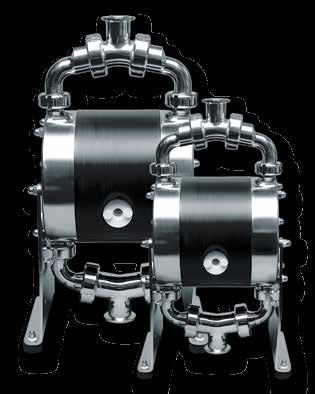

7 POMPY SANITARNE WŁAŚCIWOŚCI: Rozdzielacze powietrza: Pro-Flo TM, Pro-Flo X TM, Accu-Flo TM Zastosowania sanitarne Nie niszczą struktury medium Certyfikaty: CE, FDA, ATEX Chropowatość powierzchni: Ra = 3,5 5,0 µm MATERIAŁY Stal nierdzewna 316 Model pompy P1-FDA P2-FDA P4-FDA P8-FDA P15-FDA Maksymalna wydajność 62 lpm 170 lpm 337 lpm 674 lpm 906 lpm Maksymalne ciśnienie sprężonego powietrza Maksymalna wielkość cząstek stałych Przyłącze sprężonego powietrza 8,6 Bar 8,6 Bar 8,6 Bar 8,6 Bar 8,6 Bar 1,6 mm 4,8 mm 6,4 mm 6,4 mm 9,5 mm 13 mm ( 1 / 2") 13 mm ( 1 / 2") 19 mm ( 3 / 4 ") 19 mm ( 3 / 4 ") 19 mm ( 3 / 4 ") Przyłącze pompy 1 / 2 " Tri-Clamp 1" Tri-Clamp 1 1 / 2 " Tri-Clamp 2" Tri-Clamp 3" Tri-Clamp 7

8 POMPY HIGIENICZNE POMPY HIGIENICZNE Zastosowania higieniczne Wersje: CIP i SIP Nie niszczą struktury medium Certyfikaty: EGEDG, 3-A, CE, FDA, ATEX Chropowatość powierzchni: Ra = 0,4 0,8 µm MATERIAŁY Stal nierdzewna 316L, Model pompy PX2 PX4 PX8 PX15 B20 B32 B40 (na życzenie) 284 lpm 143 lpm 353 lpm 590 lpm 867 lpm 58 lpm 125 lpm 284 lpm Maksymalne ciśnienie sprężonego powietrza 8,6 Bar 8,6 Bar 8,6 Bar 8,6 Bar 7 Bar 7 Bar 7 Bar Maksymalna temperatura Zakres temperatur dla wszystkich modeli od 4 C do 104 C 80 C (CIP 130 C) 80 C 80 C Maksymalna wielkość cząstek stałych Przyłącze sprężonego powietrza 6,4 mm 6,4 mm 47.5 mm 76 mm 3 mm 5 mm 9 mm 13 mm ( 1 / 2 ) 19 mm ( 3 / 4 ) 19 mm ( 3 / 4 ) 19 mm ( 3 / 4 ) 6 mm ( 1 / 4 ) 12 mm ( 1 / 2 ) Przyłącze pompy 1" Tri-Clamp 1 1 2" Tri-Clamp 2" Tri-Clamp 3" Tri-Clamp 1" Tri-Clamp 11/2" Tri-Clamp 2" Tri-Clamp 8

9 POMPY WYSOKOCIŚNIENIOWE WŁAŚCIWOŚCI: Zastosowanie: pasy filtracyjne, lepkie media Samozasysanie Bezpieczna praca na sucho WYKONANIE: Rozmiary przyłączy: od 13 mm (1/2 ) do 51 mm (2 ) Materiały: Aluminium, Żeliwo, Stal nierdzewna, Polietylen Przyłącza medium: BSP (NPT), DIN (ANSI) Model pompy AH15 AH25 AH40 AH20S AH32S H200 H400 H800 Maksymalna wydajność 70 lpm 170 lpm 340 lpm 75 lpm 200 lpm 94 lpm 242 lpm 360 lpm Maksymalne ciśnienie sprężonego powietrza Maksymalne ciśnienie tłoczenia Maksymalna temperatura Maksymalna wielkość cząstek stałych 7 Bar 7 Bar 7 Bar 7 Bar 7 Bar 6,9 Bar 8,6 Bar 5,9 Bar 15 Bar 15 Bar 15 Bar 15 Bar 15 Bar 21 Bar 17 Bar 17 Bar 70 C 70 C 70 C 80 C 80 C 90 C 90 C 90 C 4 mm 5 mm 8 mm 9 mm 12 mm 6,4 mm 8 mm 12,7 mm Przyłącze pompy 19 mm ( 3 / 4 ) 25 mm (1 ) 38 mm (1 1 / 2 ) 13 mm ( 1 / 2 ") 13 mm ( 1 / 2 ") 25 mm (1") 38 mm (1 1 / 2 ) 51 mm (2 ) 9

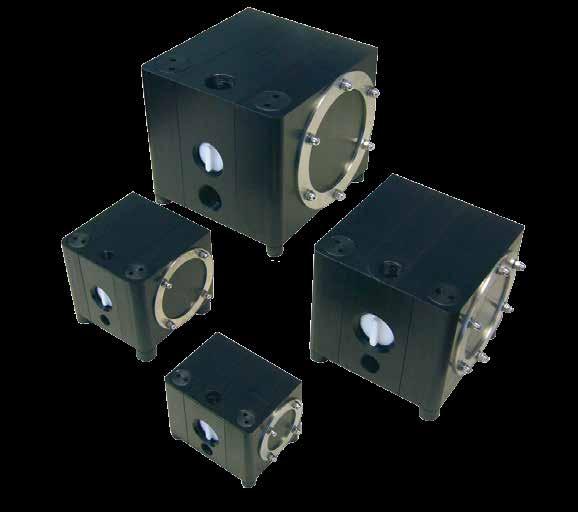

10 SERIA E Model pompy E08 E10 E15 E25 E40 E50 E80 Maksymalna wydajność 15 lpm 23 lpm 55 lpm 135 lpm 330 lpm 530 lpm 800 lpm Maksymalne ciśnienie sprężonego powietrza Maksymalna temperatura (obudowa Polipropylen) Maksymalna temperatura (obudowa PTFE) Maksymalna wielkość cząstek stałych Przyłącze sprężonego powietrza 7 Bar 7 Bar 7 Bar 7 Bar 7 Bar 7 Bar 7 Bar 70 C 70 C 70 C 70 C 70 C 100 C 100 C 120 C 120 C 120 C 120 C 2 mm 3 mm 4 mm 6 mm 9 mm 11 mm 15 mm 3 mm ( 1 / 8") 3 mm ( 1 / 8 ) 6 mm ( 1 / 4") 6 mm ( 1 / 4") 13 mm ( 1 / 2") 13 mm ( 1 / 2") 19 mm ( 3 / 4") Przyłącze pompy 6 mm ( 1 / 4") 10 mm ( 3 / 8") 13 mm ( 1 / 2") 25 mm (1") 38 mm (1 1 / 2") 51 mm (2") 76 mm (3") Maksymalna lepokość medium mpa.s mpa.s mpa.s mpa.s mpa.s mpa.s mpa.s 10

11 SERIA CXM Model pompy CXM10 CXM20/25 CXM 50/55 CXM 130/135 Maksymalna wydajność 10 l/min 25 l/min 50/55 l/min 130/135 l/min Maksymalne ciśnienie sprężonego powietrza 7 Bar 7 Bar 7 Bar 7 Bar Maksymalna temperatura 70 C 70 C 70 C 70 C Maksymalna wielkość cząstek stałych 1,5 mm 2 mm 3 mm 4 mm Przyłącze sprężonego powietrza 6 mm ( 1 / 4 ) 6 mm ( 1 / 4 ) 6 mm ( 1 / 4 ) 6 mm ( 1 / 4 ) Przyłącze pompy 10 mm ( 3 / 8 ) 13 mm ( 1 / 2 ) 19 mm ( 3 / 4 ) / 25 mm (1 ) 32 mm (1 ¼ ) / 38 mm (1 ½ ) Maksymalna lepokość medium mpa.s mpa.s mpa.s mpa.s 11

12 SERIA CHEMICOR Model pompy AD20 AD32 AD50 Maksymalna wydajność 75 lpm 150 lpm 400 lpm Maksymalne ciśnienie sprężonego powietrza 7 Bar 7 Bar 7 Bar Sekcja centralna Nylon 130 C 130 C 130 C Sekcja centralna Polietylen 80 C 80 C 80 C Maksymalna wielkość cząstek stałych 9 mm 12 mm 14 mm Przyłącze sprężonego powietrza 6 mm ( 1 / 4 ) 6 mm ( 1 / 4 ) 13 mm ( 1 / 2 ) Przyłącze pompy 19 mm ( 3 / 4 ) 32 mm (1 1 / 4 ) 51 mm (2 ) Maksymalna lepokość medium mpa.s mpa.s mpa.s 12

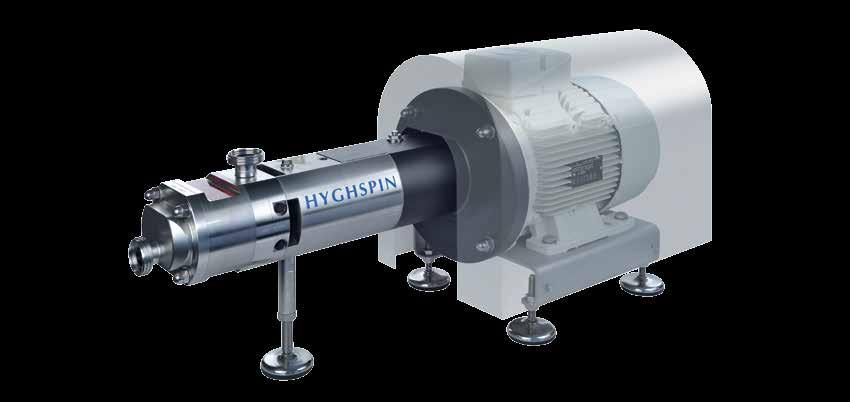

13 POMPY DWUŚRUBOWE PODSTAWOWE INFORMACJE I PARAMETRY TECHNICZNE 4 standardowe wielkości, zakres wydajność: 30 l/h 200 m 3 /h różnica ciśnień: do 16 bar (opcjonalnie 25 bar), 50 bar pompa wysokociśnieniowa, temperatura medium: -10 o C o C (opcjonalnie o C), temperatura mycia CIP: o C, temperatura sterylizacji SIP: do o C lepkość medium: 0, cst, warunki na ssaniu: NPSHr do 0,5 m max. wielkość cząstek stałych: 45 mm, materiał pompy będący w kontakcie z medium: stal (316 L) z certyfikatem 3.1 (inne materiały dostępne na żądanie), chropowatość powierzchni materiału będącego w kontakcie z medium: 0,8 µm (0,4 µm opcjonalnie), dostępna opcja z płaszczem grzewczym, różne opcje przyłączy medium. GŁÓWNE ZALETY szeroki zakres lepkości medium: od wodnistych do bardzo lepkich, transport produktu procesowego i CIP przy pomocy jednej, tej samej pompy, bezpulsacyjny przepływ medium, nie niszczy struktury pompowanego medium, pompowanie mediów włóknistych i zawierających cząstki stałe, wysoka odporność na ścieranie, prosta budowa, montaż i demontaż, certyfikat EHEDG, CIP, SIP. 13

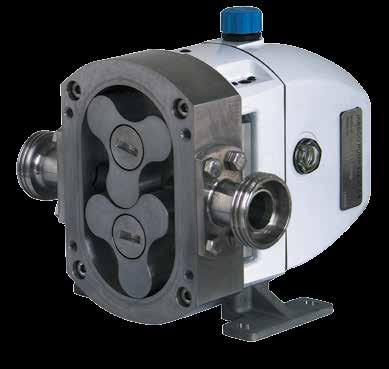

14 POMPY KRZYWKOWE Model pompy HP32 HP34 HP42 HP44 HP52 HP54 HP62 HP64 HP72 HP74 HP76 Przyłącza (mm) (cale) 19 (25) ¾ (1) 25 (38) 1 (1½) 25 (38) 1 (1½) 38 (50) 1½ (2) 38 (50) 1½ (2) 50 (76) 2 (3) 63 (76) 2, 2 ½, 3 76 (100) 3 (4) 100 (152) 4 (6) 100 (152) 4 (6) 127 (152) 5 (6) Wydajność (l/100 obr) 3,5 7,0 12,3 20,4 26,5 45,5 64,0 95, ,5 Wydajność max. (l/min) Ciśnienie max.(bar) Obroty max. (obr/min) Ciężar (kg) pompa z wolnym wałem Temperatura ( o C) Lepkość (cp)

15 POMPY BIOTECHNOLOGICZNE Ultra higieniczne pompy Quattroflow to technologia tłokowo-membranowa bez uszczelnienia mechanicznego, zapewniająca bezpulsacyjny przepływ medium oraz możliwość pracy pompy na sucho. Brak elementów rotacyjnych gwarantuje delikatny proces pompowania oraz eliminuje możliwość wzrostu temperatury tłoczonego medium. Cztery tłoki napędzane są silnikiem elektrycznym poprzez mimośrodowy wał. Pompy Quattroflow stosowane są głównie w przemyśle farmaceutycznym i biotechnologicznym, które wymagają niezawodności, bezpieczeństwa produktu, czystości i łatwości czyszczenia. Zarówno w systemach przepływów krzyżowych jak i w chromatografach, pompy Quattroflow delikatnie tłoczą roztwory wodne i produkty biologiczne, wrażliwe na siły ścinające, od krwi do szczepionek, bez skażania ich. Program produkcji Quattroflow składa się z czterech serii: QF 150: seria pomp najlepsza dla laboratoriów, ośrodków badawczych i uczelni wyższych małe, przenośne, ciche i skalowalne. QF 1200: wszechstronne narzędzie do wielu zastosowań w laboratoriach, zakładach pilotażowych i produkcyjnych. Płytka zaworu ze stali nierdzewnej i nowe membrany pozwalają na parowanie, zastosowanie w autoklawach i łatwe czyszczenie. QF 4400: do zastosowania w średniej wielkości systemach krzyżowych oraz systemach chromatograficznych, gdzie gradient mieszania wymaga stosunku 100:1. QF 20K: największa pompa Quattroflow o max. wydajności l/h spełnia wymagania wysokich wydajności procesowych. Serie pomp 150, 1200 i 4400 są również dostępne w wersji jednorazowego użytku z komorami produktów wykonanymi z polipropylenu. Głównym celem tej wersji jest uniknięcie przez użytkowników drogiego i czasochłonnego płukania. PODSTAWOWE PARAMETRY QF 150: l/h, max. 6 bar QF 1200: l/h, max. 8 bar QF 4400: l/h, max. 8 bar QF 5050: l/h, max. 8 bar QF 20K: l/h, max. 8 bar ZASTOSOWANIA chromatografia, ultrafiltracja, nanofiltracja kultury komórkowe (bakterie, drożdże, glony, grzyby, przeciwciała) produkty nabiałowe, żelatyna, silikon suplementy i składniki w przemyśle kosmetycznym i spożywczym, roztwory zawierające proteiny oraz roztwory polimerów ZALETY POMP Materiał w kontakcie z medium: / Chropowatość powierzchni: Ra =0,4 µm (elektropolaryzacja) Membrany: Santopren Zawory: EPDM Maksymalna temperatura pracy: 80 o C Proces mycia CIP: 90 o C Proces sterylizacji SIP: 130 o C CERTYFIKATY - DIN FDA CFR - USP klasa VI - Raport z wykończenia powierzchni - Zawartość ferrytu 15

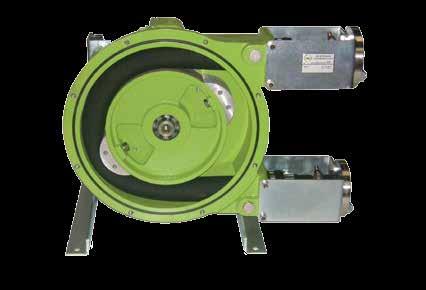

16 POMPY PERYSTALTYCZNE PODSTAWOWE INFORMACJE I PARAMETRY TECHNICZNE 15 wielkości, wydajność: - do 88 m3/h przy pracy okazjonalnej (1 h dziennie), - do 57 m3/h przy pracy ciągłej, ciśnienie tłoczenia: do 15 bar, temperatura medium: do 85 o C (przy pracy ciągłej), lepkość: do cp, bezpieczna praca na sucho, samo zasysanie do max. 9,8 m H2O, możliwość pracy odwróconej (w obu kierunkach), bezpieczny przesył twardych cząstek stałych o wielkości do 20% wewnętrznej średnicy węża, znikome niszczenie struktury pompowanego medium, obudowa: - żeliwo sferoidalne seria ALH, - stop aluminium seria ALP suplementy i składniki w przemyśle kosmetycznym i spożywczym, roztwory zawierające proteiny oraz roztwory polimerów WYPOSAŻENIE DOSTĘPNE OPCJONALNIE Podwójna głowica pompy, Czujnik pęknięcia węża, Licznik obrotów, Tłumik pulsacji, Szeroka gama przyłączy (SMS, Tri-Clamp, DIN, ANSI) 16

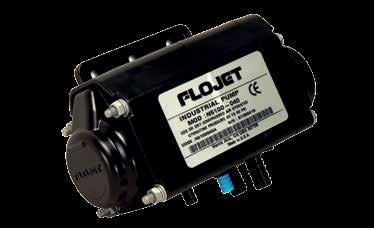

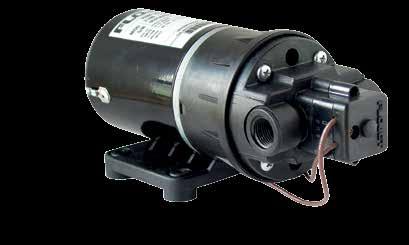

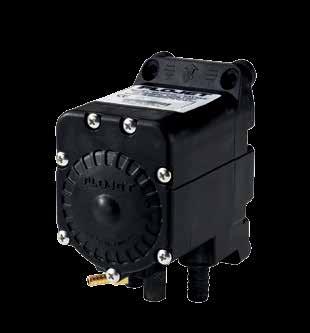

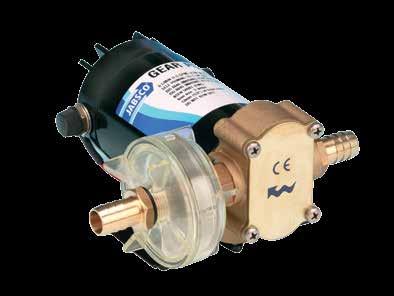

17 POMPY OGÓLNEGO ZASTOSOWANIA PODSTAWOWE INFORMACJE I PARAMETRY TECHNICZNE zasilanie pneumatyczne (powietrze, dwutlenek węgla, azot) zasilanie elektryczne (12/24 VDC, 115/230 VAC) ciśnienie tłoczenia: 0-11 bar wydajność: 1,14-26,5 l/min obudowa: Polipropylen, Nylon elastomery: Santopren, Viton, Buna, Geolast, EPDM, Silikon, Kalrez wyłącznik ciśnieniowy: 1,4-11,0 bar 17

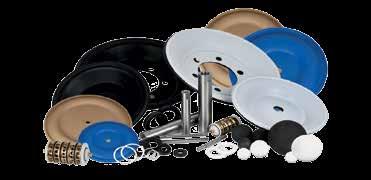

18 CZĘŚCI ZAMIENNE DO PNEUMATYCZNYCH POMP MEMBRANOWYCH Światowy dostawca wysokiej jakości części zamiennych do pneumatycznych pomp membranowych firm Sandpiper, Aro, Yamada, Depa, Graco, VerderAir and Versa-Matic. Celem firmy ThinQk jest spełnienie wymagań szybkiego dostarczania części zamiennych w konkurencyjnych cenach. Oferta produktów obejmuje pełną gamę części zamiennych takich jak: membrany, kule, gniazda, tłoki, uszczelki, rozdzielacze powietrza, o-ringi, rozdzielacze powietrza, tłumiki hałasu, zestawy naprawcze. Części ThinQk produkowane są w fabrykach stosujących precyzyjne urządzenia najwyższej jakości, zapewniając lub przekraczając wysoki standard wymagań rynku pomp membranowych napędzanych sprężonym powietrzem. Prawie wszystkie części są produkowane w USA i Europie. 18

19 POMPY WIROWE Lowara, firma należąca do koncernu Xylem, to znany producent pomp odśrodkowych wykonanych ze stali nierdzewnej AISI 304 oraz AISI 316. Lowara jest powszechnie uznawana za jedną z najbardziej innowacyjnych firm w sektorze pomp hydraulicznych i systemów sterowania i obsługi wody. Oferuje odpowiednie rozwiązania dla przemysłu, technologii wody, ścieków, HVAC i ochrony przeciwpożarowej w budownictwie, rolnictwie, infrastrukturze użyteczności publicznej. Pojęcie konkurencyjności Lowara wiąże się z rozwijaniem niezawodnych produktów najwyższej jakości po konkurencyjnych cenach, a tym samym optymalizację poziomu zadowolenia klientów i usług. Pompy Lowara to m.in: samozasysające pompy odśrodkowe pompy odśrodkowe ogólnego zastosowania monoblokowe pionowe pompy wielostopniowe pompy odśrodkowe monoblokowe pompy odśrodkowe na płycie ze sprzęgłem 19

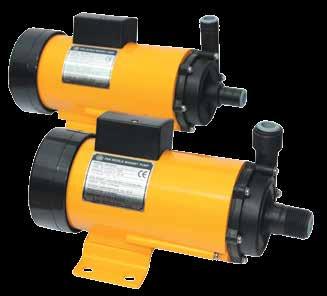

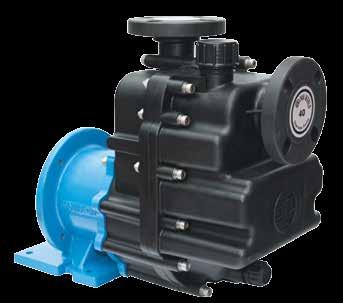

20 POMPY ZE SPRZĘGŁEM MAGNETYCZNYM Założona w centrum Tokio w 1992 roku przez wielkiego znawcę branży, Norishige Hirakawa, Pan World Co. Ltd jest ciągle rozwijającą się spółką, oferującą szeroką gamę pomp ze sprzęgłem magnetycznym, przeznaczonych do wielu zastosowań w różnych dziedzinach przemysłu. 20

21 SERIA PH SERIA PW-F Jedno- lub wielostopniowe pompy przemysłowe podwyższonego ciśnienia. Do ogólnych zastosowań przemysłowych, wież absorpcyjnych, aplikacji w których wymagane jest wyższe ciśnienie tłoczenia. Magnetyczne pompy monoblokowe do ogólnego transferu chemikaliów. Całkowicie szczelne, pozbawione skomplikowanych uszczelnień mechanicznych. Dostępne wersje ATEX. Materiał: PPS Materiał: PTFE wzmocnione włóknami węglowymi Przyłącza: gwintowane NPT/BSP, kołnierzowe DIN/ANSI Wewnętrzne tuleje grafitowe, ceramiczne lub z węglika krzemu Wydajność: do 20 m 3 /h Przyłącza: gwintowane NPT/BSP, kołnierzowe DIN/ANSI Wysokość podnoszenia: do 70 m Dostosowane do standardowych silników IEC od 0,37 do 11 kw SERIA PI Wydajność: do 84 m 3 /h Modele OEM, 24 VCC z opcjonalną analogową 0-10 V bezpośrednią kontrolą prędkości na silniku. Do typowych zastosowań, takich jak ogniwa paliwowe, chłodzenie sprzętu medycznego, utrzymywanie stałych wartości ph. Seria PW-K Magnetyczne pompy monoblokowe do ogólnego transferu chemikaliów. Całkowicie szczelne, pozbawione skomplikowanych uszczelnień mechanicznych. Materiał: Polipropylen Materiał: PVDF Przyłącza: gwint BSP, na wąż Wysokość podnoszenia: do 37 m SERIA PS Maksymalna temperatura medium: 90 C. Pompy średnich wydajności z zintegrowanym silnikiem jedno- lub trójfazowym. Przeznaczone do aplikacji OEM, maszyn do lodu, prób wodnych na urządzeniach spożywczych. Przyłącza: gwintowane, kołnierzowe Dostosowane do standardowych silników IEC od 0,37 do 4 kw Wydajność: do 23,4 m 3 /h Materiał: Polipropylen, PVDF, PTFE Wysokość podnoszenia: do 32 m Przyłącza: gwintowane NPT/BSP, kołnierzowe DIN, na wąż Maksymalna temperatura medium: 70 C. Wydajność: do 8 m 3 /h Seria PW-N Wysokość podnoszenia: do 20 m Samozasysające pompy magnetyczne do ogólnego transferu chemikaliów. SERIA PW Przeznaczone do ogólnych aplikacji przemysłowych, rozładunku cystern. Magnetyczne pompy monoblokowe do ogólnego transferu chemikaliów. Całkowicie szczelne, pozbawione skomplikowanych uszczelnień mechanicznych. Materiał: Polipropylen Przyłącza: gwintowane NPT/BSP, kołnierzowe DIN/ANSI Dostosowane do standardowych silników IEC od 0,37 do 4 kw Materiał: Polipropylen Wydajność: do 30 m 3 /h Przyłącza: gwintowane, kołnierzowe Wysokość podnoszenia: do 23 m Wewnętrzne tuleje grafitowe, ceramiczne lub z węglika krzemu Seria PX Dostosowane do standardowych silników IEC od 0,37 do 11 kw Pompy o małych wydajnościach z zintegrowanym silnikiem jednofazowym lub Wydajność: do 84 m 3 /h Wysokość podnoszenia: do 37 m Maksymalna temperatura medium: 70 C. 24 VCC. Przeznaczone do aplikacji OEM, maszyn do lodu, prób wodnych na urządzeniach spożywczych. Materiał: Polipropylen, PVDF, PTFE SERIA PW-C Przyłącza: gwintowane BSP, na wąż Ulepszone magnetyczne pompy monoblokowe do zastosowań procesowych. Wersje ATEX. Wydajność: do 4,8 m 3 /h Wysokość podnoszenia: do 14 m Materiał: PTFE w zewnętrznej obudowie żeliwnej, zwiększającej wytrzymałość mechaniczną. Tylna pokrywa wykonana z Hastelloy C Seria PW-XJ Pompa chemiczna zgodna z ISO. Dostosowane do standardowych silników IEC od 0,37 do 15 kw Materiał: PTFE w zewnętrznej obudowie żeliwnej, zwiększającej wytrzymałość Wydajność: do 90 m 3 /h mechaniczną i podwyższone temperatury. Dostępne wersje ATEX Wysokość podnoszenia: do 42 m Przyłącza: kołnierzowe ISO PN16 Maksymalna temperatura medium: 90 C. Wysokość podnoszenia: do 72 m Akcesoria Zabezpieczenie przed pracą na sucho - ogranicznik momentu obrotowego pozwala zaoszczędzić czas i pieniądze. Będzie skutecznie chronić urządzenie przed uszkodzeniem i przestojami. Wczesne ostrzeżenia o każdej małej zmianie obciążenia na wale silnika pozwalają na podjęcie środków zapobiegawczych. Ekskluzywna formuła do pomiaru mocy na wale aparatu jest jedynym skutecznym rozwiązaniem do ochrony sprzętu. 21

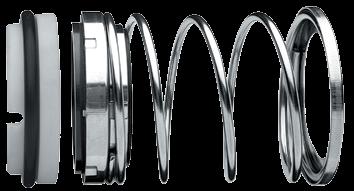

22 USZCZELNIENIA DO POMP STK Stramek Stramek to międzynarodowa marka specjalizująca się w produkcji i dystrybucji uszczelnień mechanicznych wysokiej jakości i konkurencyjnej cenie. Oferta obejmuje m. in. uszczelnienia do pomp następujących producentów: Alfa Laval, Allweiler, APV, Ebara, Fristam, GEA Tuchenhagen, Grundfos, Hilge, Inoxpa, Johnson SPX, KSB, Lowara, Viking, Wilo. Zakres produktowy Stramek obejmuje: części stacjonarne - szeroka gama części stacjonarnych. Różne rodzaje, wielkości i wykonania materiałowe uszczelnienia ze sprężynami stożkowymi powszechnie stosowane w przemyśle. Różne wielkości i wykonania materiałowe uszczelnienia z mieszkami elastomerowymi - powszechnie stosowane w przemyśle spożywczym. Różne wielkości i wykonania materiałowe uszczelnienia sprężynowe równoległe - powszechnie stosowane w przemyśle. Różne wielkości i wykonania materiałowe uszczelnienia wielosprężynowe - powszechnie stosowane w przemyśle. Różne rodzaje, wielkości i wykonania materiałowe uszczelnienia ze sprężynami falistymi - powszechnie stosowane w przemyśle spożywczym. Różne wielkości i wykonania materiałowe uszczelnienia z mieszkami metalowymi - powszechnie stosowane w przemyśle chemicznym. Różne wielkości i wykonania materiałowe uszczelnienia mieszkowe PTFE - powszechnie stosowane w przemyśle farmaceutycznym. Różne wielkości i wykonania materiałowe uszczelnienia do pomp wody - powszechnie stosowane w technice basenowej i oczyszczalniach. Różne wielkości i wykonania materiałowe 22

23

24 e e e e Tajfun Poland Sp. z o.o. ul. Gidzińskiego 4, Warszawa tel fax info@tajfunpoland.pl
