2 Japońska technologia pompowania Firma Pan World, założona w 1992 roku, szybko stała się dominującą marką na światowym rynku pomp napędzanych magnetycznie. Pan World oferuje w rozsądnych cenach szeroką gamę pomp ze sprzęgłem magnetycznym, przeznaczonych do wielu zastosowań w różnych dziedzinach przemysłu. Grupa Pan World, założona i z siedzibą główną w Japonii, posiada obecnie oddziały na całym świecie. Jakość Jakość jest priorytetem produktów Pan World, satysfakcjonuje wszystkich dystrybutorów i klientów, którzy szukają właściwego produktu pod kątem najlepszego rozwiązania. Wszystkie produkty Pan World posiadają oznaczenie CE i większość z nich spełnia wymagania dyrektywy Atex 94/9/WE, dotyczącej stosowania w strefach zagrożonych wybuchem. Konkurencyjna cena rynkowa Pompy Pan World zaprojektowano w oparciu o prostą konstrukcję oraz minimalne koszty inżynieryjne i produkcyjne, aby zapewnić możliwość dostarczania pomp, po rozsądnej cenie w stosunku do konkurencji. Elastyczność i szybkość działania Aby sprostać wymaganiom klienta, pompy Pan World produkowane są z wykorzystaniem zaprojektowanych samodzielnie narzędzi i form. Wykwalifikowana kadra i elastyczna produkcja, z łatwością odpowiedzą i szybko wprowadzą w życie każdą specyfikację, odbiegającą od produktów standardowych lub dotyczącą nowych zapytań. Szybka dostawa Utrzymujemy wiele rodzajów materiałów dla szerokiego zakresu odporności chemicznej. Dzięki temu oferujemy szybką dostawę, zazwyczaj w ciągu zaledwie 2 ~ 3 tygodni do magazynów w firmach grupy, aby sprostać wymaganiom klientów.

3 (4) (5) (7) (6) Zasada działania Wysokowytrzymały magnes zewnętrzny (1) przenosi moment obrotowy na magnes wewnętrzny (2), będący w kontakcie z medium, zwykle powlekany PPS, ETFE lub PVDF. Pole magnetyczne wytwarza rotację kapsuły wirnika/magnesu (3), bez jakiegokolwiek kontaktu fizycznego, zapobiegając w ten sposób wszelkim ryzykom wycieku tłoczonego medium. (3) (2) (1) Ciecz przepływa przez króciec ssawny (4) do wirnika, przyśpieszając do króćca tłocznego (5). Niewielka część przepływu jest kierowana do tylnej części obudowy (6) i powraca do wlotu przez mały kanał w tulei (7). Rozwiązanie to zapewnia: chłodzenie magnesu, minimalizowanie nacisku wirnika, smarowanie tulei i wału. Zabezpieczenie przed suchobiegiem Ogranicznik momentu obrotowego pozwala zaoszczędzić czas i pieniądze. Skutecznie chroni urządzenie przed uszkodzeniami i przestojami. Wczesne ostrzeżenie przed każdą małą zmianą obciążenia wału silnika, umożliwia podjęcie środków zapobiegawczych. Ekskluzywna formuła pomiaru mocy na wale aparatu, stanowi jedyne skuteczne rozwiązanie chroniące sprzęt. Aplikacje Przemysł chemiczny: kwas siarkowy do 98% i wiele innych agresywnych substancji chemicznych. Ścieki: podchloryn sodu, kwas chlorowodorowy, fosforany, fosforany, nadtlenek wodoru... Przemysł farmaceutyczny: 50% wodorotlenek sodu, roztwory CIP, rozpuszczalniki. Przemysł galwaniczny: lakierowanie, wytrawianie i filtracja. Dla tych klientów, którzy wymagają kompleksowych rozwiązań, dostarczamy również kompletne systemy, ze wszystkimi zaworami, osprzętem i akcesoriami potrzebnymi do bezpiecznej i łatwej obsługi.

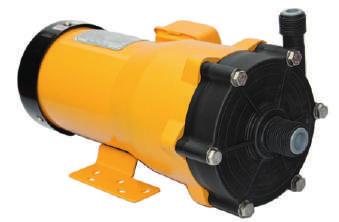

4 Seria PX / PI Pompa o małej wydajności z zintergowanym jednofazowym, bezszczotkowym silnikiem prądu stałego. Możliwość regulacji prędkości obrotowej. Przeznaczone do klientów OEM, maszyn lodowych, testów... Materiały: Polipropylen, PVDF lub ETFE Przyłącza: gwint NPT i króciec na wąż Przepływ (50Hz) do 80 l/min i wysokość podnoszenia 21 m Opis modelu NH 30 PX F H Wielkość Materiał Przyłącze Analogowa regulacja PX = 230V lub 115VV Seria Ø = PPG F = ETFE N = PVDF H = na wąż T = gwint NPT prędkości obrotowej 0-10V Ø = bez SC = z PX-D = 12 lub 24 VDC (silnik bezszczotkowy) PI-Z = 12 lub 24 VDC (silnik bezszczotkowy) Wymiary montażowe ( mm ) f g Model W H L a b c d e f g NH-1PX / 1PX-Z / 3PX NH-5PX /5PX-Z / 10PX H NH-5PX-D /5PX-Z-D / 10PX-D e NH-5PI-Z-D / 10PI-Z-D c d NH-15PI-Z-D / 20PI-Z-D b L W NH-30PI-Z-D NH-40PI-Z-D NH-30PX NH-30PX-D f g NH-40PX NH-40PX-D NH-50PX-Z H NH-50PX-Z-D e NH-50PX a c d W NH-50PX-X NH-100PX-Z b L NH-100PX NH-100PX-X NH-100PX-ZZ NH-100PI-Z-D

5 Seria PX / PI PX Krzywa wydajności 8 Prędkość nominalna: 2500 obr/min 50 Hz 6 NH-100PX-ZZ NH-100PX-Z 4 NH-50PX-Z NH-100PX NH-100PX-X Wysokość podnoszenia (m) 2 NH-1PX-Z NH-5PX-Z NH-1PX NH-5PX NH-3PX NH-10PX Wydajność (l/min) NH-30PX NH-40PX NH-50PX NH-50PX-X * 50 Hz, dla wody. Proszę zapytać lokalnego dystrybutora o inne krzywe PI Krzywa wydajności Prędkość nominalna : 2500 obr/min 50 Hz 20 NH-100PI-Z-D Wysokość podnoszenia (m) 10 NH-40PI-Z-D NH-30PI-Z-D NH-20PI-Z-D NH-5PI-Z-D NH-10PI-Z-D NH-15PI-Z-D Wydajność (l/min) 5

6 Seria PX / PI PX Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz Model Podnoszenie Przepływ maksymalny Prędkość nominalna Moc silnika Masa pompy z silnikiem wąż (mm) gwint (cale) m l/min obr/min W Kg NH-1PX / 5PX 14 x 14 G1/2 x 1/ / 1.0 NH-1PX-Z / 5PX-Z 14 x 14 G1/2 x 1/ / 1.0 NH-3PX /10PX 14 x 14 G1/2 x 1/ NH-5PX-D 14 x 14 G1/2 x 1/ NH-5PX-Z-D 14 x 14 G1/2 x 1/ NH-10PX-D 14 x 14 G1/2 x 1/ NH-30PX 14 x 14 G3/4 x 3/ NH-30PX-D 14 x 14 G3/4 x 3/ NH-40PX 18 x 18 G3/4 x 3/ NH-40PX-D 18 x 18 G3/4 x 3/ NH-50PX-Z 18 x 18 G3/4 x 3/ NH-50PX-Z-D 18 x 18 G3/4 x 3/ NH-50PX 20 x 20 G3/4 x 3/ NH-50PX-X 26 x 26 G1 x NH-100PX-Z 18 x 18 G3/4 x 3/ NH-100PX 20 x 20 G3/4 x 3/ NH-100PX-X 26 x 26 G1 x NH-100PX-ZZ 20 x 20 G3/4 x 3/ PI Tabela specyfikacji Sposób podłączenia Osiągi 50Hz Model Podnoszenie Przepływ maksymalny Prędkość nominalna Moc silnika Masa pompy z silnikiem wąż (mm) gwint (cale) m l/min obr/min W Kg NH-5PI-Z-D 8 x 14 G1/2 x 1/ NH-10PI-Z-D 8 x 14 G1/2 x 1/ NH-15PI-Z-D 8 x 18 G1/2 x 1/ NH-20PI-Z-D 18 x 18 G3/4 x 3/ NH-30PI-Z-D 18 x 18 G3/4 x 3/ NH-40PI-Z-D 20 x 20 G3/4 x 3/ NH-100PI-Z-D 20 x 16 G3/4 x 3/ Wykaz części składowych 6 Materiały Lp. Opis PX PX-N PX-F 1 Obudowa przednia PPG PVDF ETFE 2 Wirnik i łożysko oraz kapsuła Mg PPG & ceramika PVDF & ceramika / PVDF & SiC ETFE & ceramika / ETFE & SiC 3 O-ring FKM / EPDM /NBR FKM / EPDM /NBR FKM / EPDM /NBR 4 Obudowa tylna i wrzeciono PPG & ceramika PVDF & ceramika / PVDF & SiC ETFE & ceramika / ETFE & SiC

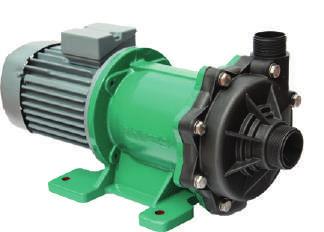

7 Seria PS Pompa o średniej wydajności z zintegrowanym silnikiem jedno- lub trójfazowym. Przeznaczone do klientów OEM, maszyn lodowych, testów wodnych w urządzeniach spożywczych. Materiały: PPG, PVDF lub ETFE Przyłącza: gwint NPT lub BSP, króciec na wąż, kołnierze DIN lub ANSI. Przepływ (50Hz) do 120 l/min i wysokość podnoszenia 20 m. Opis modelu NH 200 PS F H Wielkość Seria Materiał Ø = PPG F = ETFE K = PVDF Przyłącze H = na wąż G = gwint BSP F = kołnierz T = gwint NPT Napięcie zasilania Ø = silnik Pan World 1- fazowy 220 V (lub 110 V) 3J = silnik Pan World 3-fazowy 3EO = bez silnika 3-fazowego, do montażu IEC Wymiary montażowe f g e H a b c d W L ( mm ) Model W H L a b c d e f g NH-125PS NH-150PS / 150PS-3J NH-200PS / 200PS-Z NH-200PS-3J / 200PS-Z-3J NH-250PS /275PS NH-250PS-3J / 275PS-3J" NH-300PS NH-300PS-3J

8 Seria PS Wymiary montażowe 250PS IEC / 250PS-F IEC PS Krzywa wydajności NH-300PS 18 Prędkość nominalna : 2700 obr/min 50 Hz 16 Wysokość podnoszenia (m) NH-250PS NH-150PS NH-200PS-Z NH-125PS NH-200PS NH-275PS Wydajność (l/min) * 50 Hz, dla wody. Proszę zapytać lokalnego dystrybutora o inne krzywe. PS Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz Model wąż (mm) gwint (cale) kołnierz (mm) Podnoszenie Przepływ maksymalny Prędkość nominalna Moc silnika Masa pompy z silnikiem m l/min obr/min W Kg NH-125PS 26 x 26 G1 x NH-150PS / 150PS-3J 26 x 26 G1 x 1 25 x NH-200PS / 200PS-3J 26 x 26 G1 x 1 25 x NH-200PS-Z / 200PS-Z-3J 26 x 26 G1 x 1 25 x NH-250PS / 250PS-3J 26 x 26 G1 x 1 25 x NH-250PS-3E 26 x 26 G1 x 1 25 x NH-275PS / 275PS-3J 26 x 26 G1 x 1 25 x NH-300PS / 300PS-3J 26 x 20 G1 x 3/

9 Seria PS Wykaz części składowych Wirnik otwarty: NH-125PS NH-150PS Wirnik zamknięty: NH-200PS NH-200PS-Z NH-250PS NH-250PS-3E NH-275PS NH-300PS Materiały Lp. Opis PS PS-K PS-F 1 Obudowa przednia PPG PVDF ETFE 2 Wirnik i łożysko oraz kapsuła Mg PPG & ceramika ETFE & ceramika PVDF & Rulon PPG & Rulon ETFE & Rulon ETFE & Węglik PPG & Węglik PVDF & Węglik ETFE & SiC FKM FKM FKM 3 O-ring EPDM EPDM EPDM NBR NBR NBR 4 Obudowa tylna i wrzeciono PPG & ceramika PVDF & ceramika ETFE & ceramika ETFE & SiC 9

10 Seria PW Pompa przemysłowa do chemikaliów, z możliwością certyfikacji Atex dla modeli ETFE. Do zastosowań przemysłowych, ogólnych procesów chemicznych, załadunku i rozładunku zbiorników, wież absorpcyjnych... Materiały: PPG, PVDF lub ETFE. Przyłącza: gwintowane NPT lub BSP, kołnierzowe DIN lub ANSI Przepływ (50Hz) do 1400 l/min i wysokość podnoszenia 34 m. Opis modelu NH 400 PW F F V G L Wielkość Seria Wymiary montażowe Materiał Ø = PPG F = ETFE K = PVDF Łożysko ślizgowe C = węglik (do PW) R = Rulon A = ceramiczny tlenek glinu F = węglik wysokiej gęstości (dla PW-F i PW-K) Si = Sic (węglik krzemu) O-ring V = FKM (Viton) ENC = FEP/FKM E = EPDM Przyłącze Ø = Kołnierz DIN/ANSI G = gwint BSP/NPT Wielkość wirnika S SG = 1.0 L SG = 1.1 (1.2 do PW-F/K) M SG = 1.3 (1.5 do PW-F/K) H SG = 1.5 (1.9 do PW-F/K) * Wymiary standardowe dla silnika trójfazowego IEC (mm) Model W H L* a b c d e f g h* i NH-350PW NH-351PW NH-352PW NH-353PW NH-400PW NH-401PW NH-402PW NH-403PW NH-405PW NH-505PW NH-507PW NH-655PW NH-657PW NH-6510PW NH-6515PW

11 Seria PW PW Krzywa wydajności 40 Prędkość nominalna: 2900 obr/min 50 Hz 30 NH-505PW(H) NH-6515PW 20 NH-405PW NH-505PW(L) NH-507PW NH-6510PW NH-655PW NH-657PW Wysokość podnoszenia (m) 10 NH-351PW NH-350PW Wydajność (l/min) NH-400PW NH-401PW NH-402PW NH-403PW ,000 1,200 1,400 * 50 Hz, dla wody. Wirniki przycięte do SG 1.1 z wyjątkiem 350 i 351, SG 1.0. Proszę zapytać lokalnego dystrybutora o inne krzywe. PW-K / PW-F Krzywa wydajności 40 Prędkość nominalna: 2900 obr/min 50 Hz 30 NH-6515-PW-F/K NH-505-PW-F/K (L) 20 NH-351-PW-F/K NH-507-PW-F/K NH-6510-PW-F/K Wysokość podnoszenia (m) 10 NH-350-PW-F/K NH-401-PW-F/K NH-400-PW-F/K NH-405-PW-F/K NH-402-PW-F/K NH-505-PW-F/K (H) NH-403-PW-F/K NH-655-PW-F/K NH-657-PW-F/K ,000 1,200 1,400 Wydajność (l/min) * 50 Hz, dla wody. Wirniki dopasowane do SG 1.2. Proszę zapytać lokalnego dystrybutora o inne krzywe. 11

12 Seria PW PW Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz (3000 obr/min) Model (*) Silnik aluminiowy IEC (**) Wirniki przycięte do SG 1.1 (z wyjątkiem 350 do 353, SG 1.0). Podnoszenie Przepływ maksymalny Ciężar właściwy (**) Moc silnika Masa pompy z silnikiem kołnierz (mm) gwint (cale) m l/min kw Kg NH-350PW 25 x 25 G1 x ,37 14 NH-351PW 25 x 25 G1 x ,75 20 NH-352PW 32 x 32 G1 1/4 x 1 1/ ,5 34 NH-353PW 32 x 32 G1 1/4 x 1 1/ ,2 37 NH-400PW 40 x 40 G1 1/2 x 1 1/ ,37 14 NH-401PW 40 x 40 G1 1/2 x 1 1/ ,75 23 NH-402PW 50 x 40 G2 x 1 1/ ,5 37 NH-403PW 50 x 40 G2 x 1 1/ ,2 39 NH-405PW 50 x 40 G2 x 1 1/ ,0 57 NH-505PW 65 x 50 G2 1/2 x ,0 58 NH-507PW 65 x 50 G2 1/2 x ,5 77 NH-655PW 80 x ,0 75 NH-657PW 80 x ,5 90 NH-6510PW 80 x ,5 109 NH-6515PW 80 x ,0 137 PW-F/K Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz (3000 obr/min) Model (*) Silnik aluminiowy IEC (**) Wirniki przycięte do SG 1.2. Podnoszenie Przepływ maksymalny Ciężar właściwy (**) Moc silnika Masa pompy z silnikiem kołnierz (mm) gwint (cale) m l/min kw Kg NH-350PW-F / PW-K 25 x 25 G1 x ,37 14 NH-351PW-F / PW-K 25 x 25 G1 x ,75 20 NH-352PW-F / PW-K 32 x 32 G1 1/4 x 1 1/ ,5 34 NH-353PW-F / PW-K 32 x 32 G1 1/4 x 1 1/ ,2 37 NH-400PW-F / PW-K 40 x 40 G1 1/2 x 1 1/ ,37 14 NH-401PW-F / PW-K 40 x 40 G1 1/2 x 1 1/ ,75 24 NH-402PW-F / PW-K 50 x 40 G2 x 1 1/ ,5 37 NH-403PW-F / PW-K 50 x 40 G2 x 1 1/ ,2 39 NH-405PW-F / PW-K 50 x 40 G2 x 1 1/ ,0 57 NH-505PW-F / PW-K 65 x 50 G2 1/2 x ,0 58 NH-507PW-F / PW-K 65 x 50 G2 1/2 x ,5 77 NH-655PW-F / PW-K 80 x ,0 75 NH-657PW-F / PW-K 80 x ,5 90 NH-6510PW-F / PW-K 80 x ,5 109 NH-6515PW-F / PW-K 80 x ,

13 Seria PW Wykaz części składowych NH-350PW/PW-F/PW-K NH-351PW/PW-F/PW-K NH-352PW/PW-F/PW-K NH-353PW/PW-F/PW-K NH-400PW /PW-F/PW-K NH-401PW/PW-F/PW-K NH-402PW/PW-F/PW-K NH-403PW/PW-F/PW-K NH-405PW/PW-F/PW-K NH-505PW/PW-F/PW-K NH-507PW/PW-F/PW-K NH-655PW/PW-F/PW-K NH-657PW/PW-F/PW-K NH-6510PW /PW-F/PW-K NH-6515PW/PW-F/PW-K Materiały Lp. Opis PW PW-K PW-F 1 Obudowa przednia PPG PVDF ETFE 2 Wirnik PPG PVDF ETFE 3 Kapsuła MG PPG PVDF ETFE 4 Łożysko ślizgowe 5 O-ring Rulon Rulon Rulon Ceramiczny tlenek glinu Ceramiczny tlenek glinu Ceramiczny tlenek glinu SiC SiC SiC Węglik Węglik wysokiej gęstości Węglik wysokiej gęstości FKM FKM FKM EPDM EPDM EPDM FEP/FKM FEP/FKM FEP/FKM 6 Obudowa tylna PPG PVDF ETFE 13

14 Seria PW-N Samozasysające pompy przemysłowe do chemikaliów. Pochodna serii PW. Do ogólnych aplikacji przemysłowych, rozładunku cystern samochodowych, transferu z podziemnych zbiorników. Materiały: PPG lub PVDF Przyłącza: gwintowane NPT / BSP, kołnierzowe DIN / ANSI Wydajność (50Hz) do 600 l/min i wysokość podnoszenia 30 m. Maksymalna wysokość ssania na sucho do 40 m. Opis modelu Wymiary montażowe h H g f NH 400 PW-N K R V G L Wielkość Przyłącze Seria Łożysko ślizgowe Ø = kołnierz DIN/ANSI G = gwint BSP/NPT Materiał obudowy Ø = PPG K = PVDF C = węglik (Dla PW-N-N) R = Rulon (dla PW-N-K-K) F = węglik wysokiej gęstości (dla PW-N-N-K-K) O-ring V = FKM E = EPDM Wielkość wirnika L SG = 1,1 (1,2 dla PW-N-K-K) M SG = 1,3 (1,5 dla PW-N-K-K) d PAN WORLD e a b W L c (mm) Model W H L a b c d e f g h NH-400PW-N NH-401PW-N NH-402PW-N NH-403PW-N NH-405PW-N

15 Seria PW-N PW-N Krzywa wydajności 30 Prędkość nominalna : 2900 obr/min 50 Hz NH-402PW-N NH-403PW-N NH-405PW-N Wysokość podnoszenia (m) NH-400PW-N NH-401PW-N Wydajność (l/min) * 50 Hz, dla wody. Proszę zapytać lokalnego dystrybutora o inne krzywe. PW-N Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz (3000 obr/min) Model kołnierz (mm) (*) Silnik aluminiowy IEC (**) Wirniki przycięte do SG 1.1. Podnoszenie Przepływ maksymalny Ciężar właściwy (**) Maksymalna głębokość ssania Moc silnika Masa pompy z silnikiem (*) gwint (cale) m l/min m kw Kg NH-400PW-N 40 x 40 G1 1/2 x 1 1/ ,37 22 NH-401PW-N 40 x 40 G1 1/2 x 1 1/ ,75 30 NH-402PW-N 50 x 40 G2 x 1 1/ ,5 42 NH-403PW-N 50 x 40 G2 x 1 1/ ,2 44 NH-405PW-N 50 x 40 G2 x 1 1/ ,0 63 PW-N-K Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz (3000 obr/min) Model kołnierz (mm) (*) Silnik aluminiowy IEC (**) Wirniki przycięte do SG 1.2. Podnoszenie Przepływ maksymalny Ciężar właściwy (**) Maksymalna głębokość ssania Moc silnika Masa pompy z silnikiem (*) gwint (cale) m l/min m kw Kg NH-400PW-N-K 40 x 40 G1 1/2 x 1 1/ ,37 22 NH-401PW-N-K 40 x 40 G1 1/2 x 1 1/ ,75 30 NH-402PW-N-K 50 x 40 G2 x 1 1/ ,5 42 NH-403PW-N-K 50 x 40 G2 x 1 1/ ,2 44 NH-405PW-N-K 50 x 40 G2 x 1 1/ ,

16 Seria PW-N Wykaz części składowych Materiały Lp. Opis PW-N PW-N-K 1 Obudowa przednia PPG PVDF 2 Wirnik PPG PVDF 3 Kapsuła MG PPG PVDF 4 Łożysko ślizgowe Węglik Węglik Węglik wysokiej gęstości Rulon 5 O-ring FKM FKM EPDM EPDM 6 Obudowa tylna PPG PVDF Typowe zastosowanie A. Ssanie medium ze zbiornika podziemnego lub zainstalowanie pompy powyżej zbiornika. Transfer ścieków chemicznych na oczyszczalnię. B. Uniknięcie zastosowania pompy zanurzeniowej. Zasysanie medium od góry zbiornika. C. Transfer medium z niższego na wyższy poziom. 16

17 Seria PW-H Wysokociśnieniowa pompa przemysłowa do chemikaliów, z możliwością uzyskania certyfikatu Atex dla modeli ETFE. Materiały: PPG i ETFE. Przyłącza: kołnierze DIN lub ANSI Przepływ (50Hz) do 900 l/min i wysokość podnoszenia 49 m. Opis modelu NH 553 PW-H F F V L Wielkość Seria Materiał obudowy Ø = PPG F = ETFE Łożysko ślizgowe C = węglik (do PWH) R = Rulon F = węglik wysokiej gęstości (dla PWH-F-F) A = ceramiczny tlenek glinu O-ring V = FKM E = EPDM Wielkość wirnika S SG = 1.0 L SG = 1,1 (1,2 dla PWH-F) M SG = 1,3 (1,5 dla PWH-F) M SG = 1,5 (1,9 dla PWH-F) Si = Sic (węglik krzemu) Wymiary montażowe * Wymiary standardowe silnika trójfazowego IEC (mm) Model W H L* a b c d e f g h* i NH-553PWH/PWH-F NH-555PWH/PWH-F NH-557PWH/PWH-F NH-5010PWH/PWH-F

18 Seria PW-H PWH Krzywa wydajności Prędkość nominalna : 2860 obr/min 50 Hz 50 NH-5010-PWH 40 Wysokość podnoszenia (m) NH-557-PWH NH-555-PWH NH-553-PWH Wydajność (l/min) * 50 Hz, dla wody. Proszę zapytać lokalnego dystrybutora o inne krzywe. PWH-F Krzywa wydajności Prędkość nominalna : 2860 obr/min 50 Hz 50 Wysokość podnoszenia (m) NH-5010-PWH-F NH-557-PWH-F NH-555-PWH-F NH-553-PWH-F Wydajność (l/min) * 50 Hz, na dla wody. Proszę zapytać lokalnego dystrybutora o inne krzywe. PW-H / PWH-F 1.1 Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz (3000 obr/min) Model (*) Silnik aluminiowy IEC (**) Wirniki przycięte do SG 1.1 Podnoszenie Przepływ maksymalny Ciężar właściwy (**) Moc silnika Masa pompy z silnikiem (*) kołnierz (mm) gwint (cale) m l/min kw Kg NH-553PW-H 65 x 50 G2 1/2 x ,2 74 NH-555PW-H 65 x 50 G2 1/2 x ,7 87 NH-557PW-H 65 x 50 G2 1/2 x ,5 120 NH-5010PW-H 65 x 50 G2 1/2 x ,

19 Seria PW-H PWH-F 1.2 Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz (3000 obr/min) Model (*) Silnik aluminiowy IEC (**) Wirniki przycięte do SG 1.2. Podnoszenie Przepływ maksymalny Ciężar właściwy (**) Moc silnika Masa pompy z silnikiem (*) kołnierz (mm) gwint (cale) m l/min kw Kg NH-553PWH-F 65 x 50 G2 1/2 x ,2 74 NH-555PWH-F 65 x 50 G2 1/2 x ,7 87 NH-557PWH-F 65 x 50 G2 1/2 x ,5 120 NH-5010PWH-F 65 x 50 G2 1/2 x ,5 132 Wykaz części składowych Materiały Lp. Opis PW-H PW-H-F 1 Pokrywa Żeliwo Żeliwo 2 Obudowa przednia PPG ETFE 3 Wirnik PPG ETFE 4 Kapsuła MG PPG ETFE Węglik Węglik wysokiej gęstości 5 Łożysko ślizgowe Rulon Rulon Ceramiczny tlenek glinu Ceramiczny tlenek glinu SiC SiC 6 O-ring FKM FKM EPDM EPDM 7 Obudowa tylna PPG ETFE 19

20 Seria PW-C Pompa przemysłowa do trudnych warunków pracy. Wewnętrzny korpus ETFE wzmocniony jest grubą obudową z żeliwa, co zwiększa jego wytrzymałość mechaniczną i odporność na podwyższoną temperaturę. Pompa nadaje się do montażu na zewnątrz lub w wymagających warunkach środowiskowych. Możliwość uzyskania certyfikatu Atex. Materiał: ETFE w obudowie żeliwnej Przyłącza: kołnierze DIN lub ANSI Przepływ (50Hz) do 1500 l/min i wysokość podnoszenia 44 m. Opis modelu NH 400 PW C F V L Wielkość Seria PW-C PWX-C Łożysko ślizgowe R = Rulon A = ceramiczny tlenek glinu F = węglik wysokiej gęstości Si = Sic O-ring V = FKM ENC = FEP/FKM E = EPDM Wielkość wirnika S SG = 1.0 L SG = 1.2 M SG = 1.5 H SG = 1.9 Wymiary montażowe Model W H L a b c d e f g i NH-250PW-C NH-401PW-C NH-402PW-C NH-403Pw-C NH-405PW-C NH-505PW-C NH-507PW-C NH-657PW-C NH-6010PW-C NH-6515PW-C NH-6520PW-C NH-657PWX-C NH-6510PWX-C NH-6515PWX-C

21 Seria PW-C PW-C / PWX-C Krzywa wydajności Prędkość nominalna : 2900 obr/min 50 Hz 40 NH-6515PWX-C 30 NH-6510PWX-C NH-6515PW-C NH-657PWX-C NH-6510PW-C 20 NH-405PW-C NH-657PW-C Wysokość podnoszenia (m) 10 NH-250PW-C NH-401PW-C NH-402PW-C NH-403PW-C NH-505PW-C NH-507PW-C Wydajność (l/min) ,000 1,200 1,400 * 50 Hz, dla wody. Wirniki przycięte do SG 1.2. Proszę zapytać lokalnego dystrybutora o inne krzywe. PW-C / PWX-C Tabela specyfikacji Sposób podłączenia Osiągi 50 Hz (3000 obr/min) Model (*) Silnik aluminiowy IEC (**) Wirniki przycięte do SG 1.2. Podnoszenie Przepływ maksymalny Ciężar właściwy (**) Moc silnika Masa pompy z silnikiem (*) kołnierz (mm) gwint (cale) m l/min kw Kg NH-250PW-C 25 x 25 G1 x ,37 22 NH-401PW-C 40 x 40 G1 1/2 x 1 1/ ,75 35 NH-402PW-C 50 x 40 G2 x 1 1/ ,5 41 NH-403PW-C 50 x 40 G2 x 1 1/ ,2 43 NH-405PW-C 50 x 40 G2 x 1 1/ ,7 65 NH-505PW-C 65 x 50 G2 1/2 x ,7 80 NH-507PW-C 65 x 50 G2 1/2 x ,5 97 NH-657PW-C 80 x 50 G3 x ,5 101 NH-6510PW-C 80 x 50 G3 x ,5 115 NH-6515PW-C 80 x 50 G3 x ,0 159 NH-6520PW-C 80 x 50 G3 x ,0 181 NH-657PWX-C 80 x 50 G3 x ,5 115 NH-6510PWX-C 80 x 50 G3 x ,5 115 NH-6515PWX-C 80 x 50 G3 x ,

22 Seria PW-C Wykaz części składowych Materiały Lp. Opis PW-C PWX-C 1 Pokrywa Żeliwo Żeliwo 2 Obudowa przednia ETFE 3 Wirnik ETFE 4 Kapsuła MG ETFE Węglik wysokiej gęstości Węglik wysokiej gęstości 5 Łożysko ślizgowe Rulon Rulon Ceramiczny tlenek glinu Ceramiczny tlenek glinu SiC SiC FKM FKM 6 O-ring EPDM EPDM FEP/FKM FEP/FKM 7 Obudowa tylna ETFE 22

23 Tabela odporności Lp. Medium S.G. Ciężar właściwy % Materiał konstrukcyjny Łożysko O-ring PPG PVDF ETFE WĘGLIK RULON CERAMIKA SiC FKM NBR EPDM 1 Kwas octowy 1,05 50 B B A A A A A C C A 2 Aceton 0, C C A A A A A C C A 3 Alkohol butylowy 0, A A A A A A A A C A 4 Chlorek wapnia 1,39 40 A A A A A A A A A A 5 Azotany wapnia 1,17 25 A A A A A A A A A A 6 Chloroform 1,5 100 C B A A A A A A C C 7 Cykloheksanon 0, C C A A A A A C C C 8 Kwas cytrynowy 1,33 50 A A A A A A A A A A 9 Octan etylu 0,9 100 B C A A A A A C C B 10 Alkohol etylowy 0, B A A A A A A A B A 9 Etylenodiamina 0, B C A A A A A C B A 11 Glikol etylenowy 1, A A A A A A A A A A 12 Chlorek żelaza 1,4 38,5 A A A A A A A A A A 13 Chlorek żelaza 1,08 37 A A A A A A A A B A 14 Kwas solny 0, C A A A A A A A C C 15 Kwas solny 1,18 38 C A A A A A A A C C 16 Nadtlenek wodoru 1,23 70 C A A A B C A B C C 17 Kwas podchlorawy 1,4 100 C A A C A A A A C C 18 Kwas mlekowy 1,03 16 B A A A A A A A B A 19 Metanol 0, B A A A A A A C A A 20 Kwas azotowy 1,35 50 C A A C A A A A C C 21 Kwas azotowy 1,51 98 C A A C A A A A C C 22 Kwas azotowy 0,9 100 A A A A A A A A A C 23 Kwas nadchlorowy 1,46 40 C A A A A A A A C B 24 Kwas fosforowy 1,25 40 B B A A A A A A C B 25 Kwas fosforowy 1,69 85 B B A A A A A A C B 26 Roztwory galwaniczne* 27 Chrom Chromowy/fluorek B C A A A A A C C B 28 Chrom Fluorokrzemian C C A A A A A C C B 29 Nikiel Wszystkie wanny A A A A A A A A A A 30 Złoto Kwaśny/cyjanek C A A A A A A A B B 31 Cyna Fluoroboran B A A A A A A A B A 32 Cyna Ołów galwanizacja A A A A A A A A B B 33 Cynk Kwaśny A A A A A A A A B A 34 Cynk Alkaliczny C A A A A A A A A A 35 Wodorotlenek potasu 1,45 53 B A A A A A A A A A 36 Nadchloran potasu 1,29 30 B A A A A A A C B A 37 Woda morska 1,04 6 A A A C A A A A C A 38 Bisiarczyn sodu 1,18 Sat A A A A A A A A A A 39 Węglan sodu 1,1 10 A A A A A A A A A A 40 Wodorotlenek sodu 1,19 25 A A A A A A A A A A 41 Wodorotlenek sodu 1,11 10 A A A A A A A C A A 42 Wodorotlenek sodu 1,53 50 B A A A A A A C B A 43 Podchloryn sodu 1,14 12 C A A C A A A A C B 44 Fosforan sodu 1,02 4 A A A A A A A A A A 45 Kwas siarkowy 1,84 98 C A A A A A A A C C 46 Kwasowa siarka 1,06 10 A A A A A A A A B B 47 Mocznik 0, C A A A A A A C C C 48 Toluen 1, C B A B B A A A C C 49 Trójchloroetylen 1, A A A A A A A A B A 50 Ksylen 0, C A A A A A A B C C Odporność: A: dobra odporność; B: średnia odporność; C: materiał niezalecany Pan World nie może zagwarantować dokładności tych ocen. * Zwrócić szczególną uwagę na maksymalną temperaturę materiałów. Podwyższona temperatura może mieć wpływ na kompatybilność chemiczną. 23
