1 OPIS PRZEDMIOTU ZAMÓWIENIA 1. Zamawiający 2 2. Przedmiot i cel zamówienia 2 3. Lokalizacja istniejących magistral wodociągowych i zakresu opracowania 3 4. Uwarunkowania 5 5. Definicje 8 6. Zakres zamówienia i wymagania Zamawiającego 9 7. Zasady zlecenia Ilość opracowań Koszt opracowania Załączniki Podstawa opracowania Termin opracowania Uwagi ogólne Wymagane opinie Wymagania w odniesieniu do kwalifikacji Wykonawcy 20 Opis Przedmiotu Zamówienia 1

2 1. Zamawiający Aquanet S.A. ul. Dolna Wilda Poznań 2. Przedmiot i cel zamówienia Przedmiotem zamówienia jest opracowanie Koncepcji zagospodarowania magistral wodociągowych 2xDN1400 na odcinku od SUW Mosina do Puszczykowa. Celem zamówienia jest przeanalizowanie i wybór rozwiązania zagospodarowania dwóch istniejących magistral DN 1400mm na odcinku SUW Mosina Puszczykowo. Aby ten cel osiągnąć należy opracować następujący zakres: 2.1. Wariantowa koncepcja zagospodarowania dwóch magistral wodociągowych o średnicy DN1400 z uwzględnieniem: możliwości zasilania w wodę północnej części Puszczykowa od strony węzła 13, możliwości przyszłościowego wzmocnienia zasilania w wodę Lubonia, możliwości zaopatrzenia w wodę wariantowo: miejscowości Wiry i Łęczyca/całej gminy Komorniki Dla wybranego wariantu rozwiązania opracowanie specyfikacji istotnych warunków zamówienia na opracowanie dokumentacji projektowej zagospodarowania magistral 2xDN1400mm. Opis Przedmiotu Zamówienia 2

3 3. Lokalizacja istniejących magistral wodociągowych i zakresu opracowania Rys. 1 Mapa z lokalizacją istniejących magistral wodociągowych (kolor czerwony - przebieg istn. magistral wodociągowych) 3

4 Rys. 2 Zakres opracowania (Gminy: Puszczykowo, Luboń, Komorniki, Mosina) Gmina Luboń Gmina Komorniki Gmina Puszczykowo Gmina Mosina 4

5 4. Uwarunkowania 4.1. Magistrale wodociągowe 2xDN1400mm na odcinku SUW Mosina - Puszczykowo. Na przełomie lat 80 i 90-tych XX w. został wybudowany ok. 7 km odcinek magistrali od SUW Mosina do ul. Wczasowej w Puszczykowie. Zmiany ustrojowe (upadek przemysłu) oraz zmniejszenie się jednostkowego zużycia wody przez odbiorców indywidualnych sprawiły, że dalsza rozbudowa magistrali w kierunku m. Poznania przestała być konieczna. Z tego powodu, aby rurociąg nie uległ szybkiemu skorodowaniu postanowiono połączyć go z istniejącą magistralą 1400mm w dwóch miejscach (węzeł 13 i połączenie przy ul. Wczasowej). Oba te odcinki dzisiaj stanowią część magistrali wschodniej. W obecnej sytuacji hydraulicznej w magistrali wschodniej woda płynie na odcinku SUW Mosina węzeł 13 dł. ok.2,5 km dwoma rurociągami 1400 mm, następnie na odcinku pętli przechodzi w jeden rurociąg 1400 mm w kierunku ul. Wczasowej (kierunek północny) dł. ok. 4,5 km, po czym wraca drugim rurociągiem 1400 mm w kierunku południowym do węzła 13, żeby przejść we właściwą magistralę 1000 mm i płynąc ponownie w kierunku północnym w stronę m. Poznania (rys. nr 2). Rys. 3 Schemat przepływu wody w istniejącym układzie magistral 5

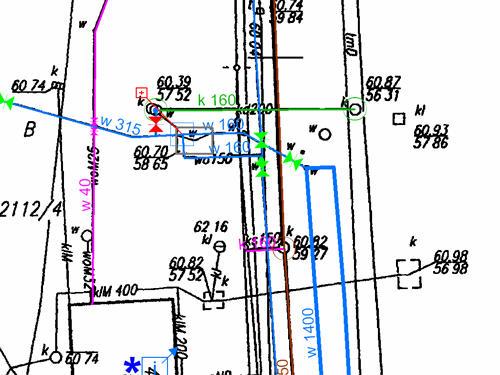

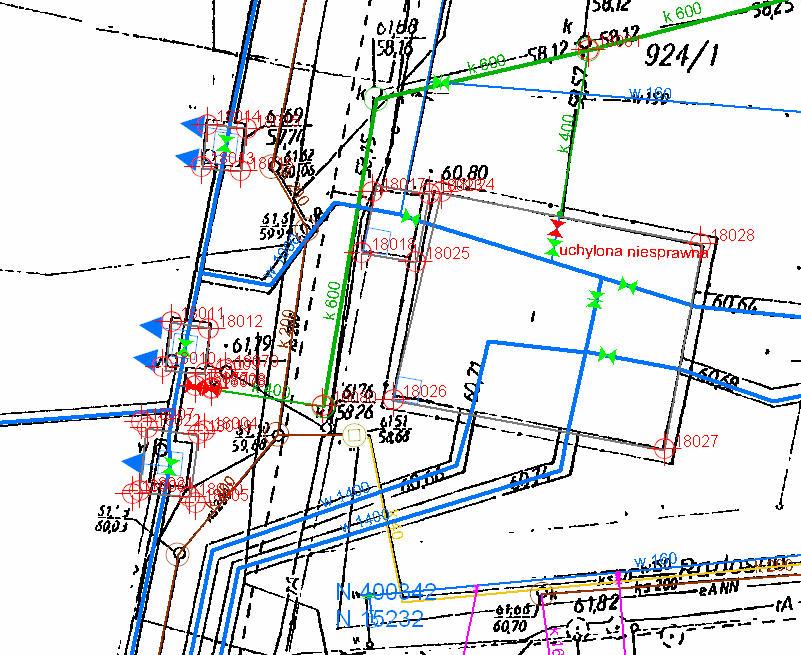

6 Rys. 4 Połączenia rurociągów 2x1400mm węzęł 13, ul. Wczasowa Obecny przepływ wody w magistrali waha się w granicach m 3 /h (czas przepływu na odcinku przez pętlę 1-2 d) Zaopatrzenie w wodę Lubonia Miasto Luboń zasilane jest w wodę: od północy wodociągiem o średnicy DN300mm (rejon ulicy Powstańców Wielkopolskich), z magistrali zachodniej wodociągiem o średnicy DN mm (rejon ul. Kotowo i Tadeusza Kościuszki). Teren Lubonia jest w większości zwodociągowany. Miejsca, w których brak jest sieci wodociągowej, to tereny, na których powstaje nowa zabudowa. Rejonem bez sieci wodociągowej jest ul. Nowiny (od ul. 6

7 Polnej do granicy z Gminą Komorniki) ze względu na brak w tym rejonie sieci eksploatowanej przez AQUANET. Na terenie tym usługi świadczy Przedsiębiorstwo Usług Komunalnych Komorniki Sp. z o.o. Ponadto największe inwestycje wodociągowe ujęte w Wieloletnim Planie Rozwoju i Modernizacji Urządzeń Wodociągowych i Urządzeń Kanalizacyjnych będących w posiadaniu AQUANET SA na lata to: sieć wodociągowa w ul. Poznańskiej wraz z ul. Boczną i w ul. Polnej, sieć wodociągowa w ul. Ogrodowej, sieć wodociągowa w ul. Narcyzowej i Frezjowej, sieć wodociągowa w ul. Jęczmiennej. Do najważniejszych elementów uzbrojenia wodociągowego w mieście Luboń zalicza się: sieć wodociągową w ul. Armii Poznań DN mm, sieć wodociągową w ul. T. Kościuszki DN300mm Zaopatrzenie w wodę Puszczykowa Miasto Puszczykowo zasilane jest w wodę: z magistrali wschodniej wodociągiem o średnicy DN300mm (rejon ulicy Dąbrowskiego/Kraszewskiego), z magistrali DN1400 w rejonie ul. Wczasowej wodociągiem o średnicy DN300, z magistrali zachodniej wodociągiem DN280mm w rejonie ul. Jarosławskiej Zaopatrzenie w wodę gminy Komorniki Infrastrukturą wodociągową na terenie Gminy Komorniki zarządza Spółka PUK Komorniki. Gmina Komorniki zaopatrywana jest w wodę z: SUW Komorniki, SUW Wiry, SUW Szreniawa i SUW Plewiska, hurtowa dostawa wody z magistrali zachodniej na zasadach określonych w Umowie nr EH/3803/004/2017 za pośrednictwem trzech przyłączy wodociągowych, zlokalizowanych na ul. Grunwaldzkiej 413 w Poznaniu, ul. Krętej w Luboniu i ul. Jeziornej w Komornikach. Podstawowe informacje dot. zaopatrzenia mieszkańców Gminy Komorniki w wodę zawarte są w piśmie z dnia r., stanowiącym załącznik niniejszego OPZ. W celu uzyskania dodatkowych informacji oraz opinii rozwiązań koncepcyjnych zaopatrzenia Gminy Komorniki z PSW Wykonawca zobowiązany jest kontaktować się z Urzędem Gminy. 7

8 5. Definicje Na Poznański System Wodociągowy składa się: ujęcie Mosina Krajkowo i SUW Mosina zasilanie PSW od strony południowej, ujęcie Dębina i SUW Wiśniowa zasilanie PSW z Poznania, ujęcie Gruszczyn-Promienko i SUW Gruszczyn zasilanie od strony północno-wschodniej, zbiorniki Pożegowo w Mosinie (12 zbiorników) o pojemności całkowitej 50 tys. m 3, do których jest wtłaczana woda ze Stacji Uzdatniania Wody Mosina - zbiorniki sieciowe wyrównawcze, początkowe, ze zbiorników zasilanie Poznania magistralą zachodnią, zbiorniki Morasko w Poznaniu (6 zbiorników) o pojemności całkowitej 30 tys. m 3, do których woda jest wtłaczana poprzez Pompownię Sieciową Koronna przy ul. Piątkowskiej w Poznaniu zbiorniki końcowe zasilanie II strefy ciśnień płn. część Poznania. sieć rozdzielcza PSW zasilana jest przez 3 magistrale: magistralą zachodnią o średnicy Ø1000 ze zbiorników Pożegowo, magistralą wschodnią o średnicy Ø1000 i Ø1200 bezpośrednio z pompowni II SUW Mosina, magistralą centralną o średnicy Ø1400 ( od SUW Mosina do Puszczykowa). W skład sieci wodociągowej wchodzą: sieci magistralne o średnicy DN 500 mm 1400 mm, sieci rozdzielcze o średnicy DN 100 mm 400 mm, przyłącza wodociągowe. 8

9 6. Zakres zamówienia i wymagania Zamawiającego 6.1. Wariantowe rozwiązania (min. 3 warianty) wzmocnienia zasilania Lubonia z Poznańskiego Systemu Wodociągowego w oparciu o połączenie z istniejącym systemem wodociągowym miasta z uwzględnieniem zasilania: od wschodu z magistrali wschodniej, od strony magistrali zachodniej, od strony południowej (od istniejących magistral DN2x1400 w Puszczykowie w kierunku Lubonia), Ponadto Wykonawca może zaproponować inny dodatkowy wariant wzmocnienia zasilania w wodę Lubonia. Dla wszystkich wariantów: a) Wykonawca zaprognozuje zapotrzebowanie na wodę dla m. Lubonia (Zamawiający po podpisaniu umowy udostępni Wykonawcy prognozę zapotrzebowania na wodę dla całego Lubonia na 2035r., opracowaną dla potrzeb własnych, a Wykonawca zweryfikuje prognozę dla potrzeb niniejszego opracowania w odniesieniu do istniejącego systemu wodociągowego i planowanego rozwoju miasta, w oparciu o dokumenty planistyczne Gminy Luboń, w szczególności obowiązujące SUiKZP, mpzp oraz inne dokumenty pozyskane z Gminy Luboń staraniem i na koszt Wykonawcy), b) Wykonawca zobowiązany jest określić wymagane średnice programowanych przewodów wodociągowych oraz wskazać, czy konieczne jest wzmocnienie systemu wodociągowego Lubonia równocześnie ze wszystkich stron. Obliczenia należy wykonać np. w programie Epanet wersja , a wyniki przedstawić w formie graficznej i tabelarycznej i elektronicznej, c) Wykonawca zobowiązany jest dla każdego wariantu przedstawić na mapach nieaktualizowanych przebieg programowanych przewodów wodociągowych, mapy nieaktualizowane w skali: 1: mapa ogólna (poglądowa całego zakresu opracowania), 1: mapa szczegółowa miasta Lubonia, d) Wykonawca zobowiązany jest opracować szacunkowy koszt realizacji wszystkich wariantów wraz z narzutami, e) Wykonawca zobowiązany jest wykonać wielokryterialną analizę wykonalności poszczególnych wariantów, która musi obejmować: aspekt techniczny - możliwości techniczne wykonania poszczególnych wariantów, aspekt terenowo-prawny przyszłej realizacji danego wariantu - Wykonawca obowiązany jest do uzyskania wypisów z rejestru gruntów, na których zostaną zaplanowane inwestycje. Przebieg sieci powinien zostać zaplanowany w taki sposób, aby zminimalizować lokalizację sieci na terenach prywatnych, 9

10 aspekt kosztowy wycena wszystkich nakładów inwestycyjnych, niezbędnych do realizacji poszczególnych wariantów, aspekt czasowy dla każdego z wariantów oszacowanie czasu realizacji rozwiązań, inny, jeżeli występuje i jest istotny dla oceny wykonalności inwestycji. Proponuje się ocenę wykonalności wg kryteriów i ich wag: Aspekt techniczny 35% Aspekt terenowo-prawny 25% Aspekt kosztowy 35% Aspekt czasowy 5% SUMA 100% wraz z rekomendacją przez Wykonawcę optymalnego rozwiązania Wariantowe rozwiązania zaopatrzenia w wodę gminy Komorniki z Poznańskiego Systemu Wodociągowego z uwzględnieniem zasilania: całej gminy Komorniki, tylko miejscowości Wiry i Łęczyca. Wykonawca zobowiązany jest dla każdego z powyższych wymagań zaproponować minimum po dwa warianty rozwiązań obejmujących zasilanie Gminy Komorniki oraz ww. miejscowości: od strony południowej (rurociągiem biegnącym od istniejących magistral DN2x1400 w Puszczykowie w kierunku Lubonia), z uwzględnieniem istniejących połączeń systemu wodociągowego Gminy Komorniki z PSW (punkt. 4.4.). Dla wszystkich wariantów: a) Wykonawca zaprognozuje zapotrzebowania na wodę dla całej Gminy Komorniki w oparciu o dokumenty planistyczne Gminy Komorniki (w szczególności obowiązujące SUiKZP, mpzp oraz inne dokumenty pozyskane z Gminy Komorniki staraniem i na koszt Wykonawcy), b) Wykonawca zobowiązany jest określić wymaganą średnicę przewodów. Obliczenia należy wykonać np. w programie Epanet , a wyniki przedstawić w formie graficznej i tabelarycznej i elektronicznej, c) Wykonawca zobowiązany jest dla każdego wariantu przedstawić na mapach nieaktualizowanych (pozyskanych na własny koszt i własnym staraniem) przebieg proponowanych przewodów wodociągowych i miejsca włączenia w istn. system wodociągowy gminy Komorniki, mapy nieaktualizowane w skali: 1: mapa ogólna (poglądowa całego zakresu opracowania), 1: mapa szczegółowa Gminy Komorniki, d) Wykonawca zobowiązany jest opracować szacunkowy koszt realizacji wszystkich wariantów wraz z narzutami, 10

11 e) Wykonawca zobowiązany jest wykonać wielokryterialną analizę wykonalności poszczególnych wariantów, która musi obejmować: aspekt techniczny - możliwości wykonania poszczególnych wariantów, aspekt terenowo-prawny przyszłej realizacji danego wariantu - Wykonawca obowiązany jest do uzyskania wypisów z rejestru gruntów, na których zostaną zaplanowane inwestycje. Przebieg sieci powinien zostać zaplanowany w taki sposób, aby zminimalizować lokalizację sieci na terenach prywatnych, aspekt kosztowy wycena wszystkich nakładów inwestycyjnych, niezbędnych do realizacji poszczególnych wariantów, aspekt czasowy dla każdego z wariantów oszacowanie czasu realizacji rozwiązań, inny, jeżeli występuje i jest istotny dla oceny wykonalności inwestycji. Proponuje się ocenę wykonalności wg kryteriów i ich wag: Aspekt techniczny 35% Aspekt terenowo-prawny 25% Aspekt kosztowy 35% Aspekt czasowy 5% SUMA 100% wraz z rekomendacją przez Wykonawcę optymalnego rozwiązania. Uwaga! Przy doborze średnicy/średnic rurociągu biegnącego od istniejących magistral DN2x1400 mm w Puszczykowie w kierunku Lubonia należy kompleksowo uwzględnić zakres opisany w pkt i Rozwiązanie zagospodarowania magistral 2xDN1400 mm na odcinku SUW Mosina Puszczykowo z uwzględnieniem: zasilania Lubonia (zakres opisany w pkt. 6.1.), zasilania Gminy Komorniki/miejscowości Wiry i Łęczyca (zakres opisany w pkt.6.2.), zasilania Puszczykowa od strony północnej (ul. Poznańska w Puszczykowie). Na odcinku SUW Mosina do węzła 13: a) Zamawiający rozważa możliwość likwidacji (prawej nitki) magistrali DN1400 Wykonawca wskaże techniczny sposób i miejsca jej wyłączenia z eksploatacji oraz zaproponuje minimum dwa warianty technologiczne jej unieczynnienia, b) Zamawiający przewiduje pozostawienie lewej nitki magistrali (patrząc zgodnie z przepływem wody) jako rury przewodowej - Wykonawca opracuje minimum dwa warianty jej renowacji, Na odcinku od węzła 13 do ul. Wczasowej w Puszczykowie (przy torach PKP): a) Zamawiający rozważa możliwość likwidacji prawej nitki magistrali DN Wykonawca wskaże techniczny sposób i miejsca jej wyłączenia z eksploatacji oraz zaproponuje minimum dwa warianty technologiczne jej unieczynnienia, 11

12 b) Zamawiający przewiduje pozostawienie lewej nitki magistrali jako rury osłonowej - Wykonawca zaproponuje minimum dwa warianty technologii jej renowacji. Ponadto w oparciu o obliczenia i wyniki analizy wielokryterialnej a także wybrany przez Zamawiającego wariant zasilania Lubonia, Gminy Komorniki (zakres opisany w pkt i 6.2.) i przy uwzględnieniu zasilania Puszczykowa od strony północnej zaproponuje średnicę programowanego rurociągu (wariant z 1 przewodem/2 przewodami), c) Wykonawca określi zakres modernizacji/przebudowy/likwidacji komór wodociągowych na magistrali DN1400mm (we wszystkich niezbędnych branżach). Pozostałe wymagania: Zamawiający przewiduje likwidację węzła 13 Wykonawca określi zakres inwestycji (komora do rozebrania i zasypania, konieczność nadbudowy armatury odcinającej, stanowiącej początek nowego wodociągu), komory na odcinku od SUW Mosina do węzła 13 podlegać będą modernizacji w ramach odrębnego zadania inwestycyjnego AQUANET, komora reduktora ciśnień wykonana jako komora żelbetowa wyposażona w reduktor ciśnień, filtr siatkowy, odpowietrznik dwustopniowy, zasuwy odcinające oraz by-pass technologiczny umożliwiający zasilanie odbiorców w wodę, w czasie wykonywania czynności serwisowych, Wykonawca wskaże etapowanie prac na magistralach DN1400, z uwzględnieniem ciągłości dostaw wody (harmonogram realizacji prac budowlano-montażowych np. w programie MS Project wraz z określeniem wytycznych etapowania prac i budowy ewentualnych instalacji tymczasowych dla zapewnienia ciągłości przesyłu wody w PSW), Wykonawca zidentyfikuje ryzyka, które mogą wystąpić na etapie realizacji i zaproponuje sposób ich eliminacji, dla każdego z wariantów Wykonawca określi szacunkowy koszt realizacji wraz z narzutami (należy podać podstawę wyceny), dla potrzeb przyszłego zagospodarowania magistral 2xDN1400mm Wykonawca określi wymagany pas terenu do wykonania prac budowlanych i wykona analizę terenowo-prawną dla tego terenu (wypisy i wyrysy z map ewidencyjnych, opinie i uzgodnienia z właścicielami gruntów) Specyfikacja istotnych warunków zamówienia na opracowanie dokumentacji projektowej dla wybranego wariantu realizacji: Po opracowaniu i przekazaniu koncepcji Zamawiający zaopiniuje koncepcję oraz dokona wyboru wariantu do realizacji. Wykonawca zobowiązany jest do uwzględnienia w harmonogramie realizacji umowy czasu na zaopiniowanie kompletnej koncepcji przez Zamawiającego i wybór wariantu do realizacji minimum 10 tygodni. 12

13 Następnie Wykonawca opracuje specyfikację istotnych warunków zamówienia (kompletny opis przedmiotu zamówienia) na opracowanie dokumentacji projektowej dla wybranego wariantu realizacji w zakresie i formie niezbędnej dla sprawnego przeprowadzenia przez Zamawiającego postępowania przetargowego pozwalającego wyłonić wykonawcę bez konieczności unieważnienia postępowania ze względu na braki i błędy techniczne i formalne poszczególnych elementów niniejszego zamówienia Pozostałe wymagania Zamawiającego: a) dla wszystkich wariantów pozyskanie map nieaktualizowanych po stronie i na koszt Wykonawcy, b) proponowane rozwiązania zagospodarowania odcinków magistral 2xDN1400 mm powinny uwzględniać uwarunkowania wynikające z najbliższego otoczenia poszczególnych fragmentów magistral oraz planowanego zagospodarowania, możliwości techniczne oraz realizację prac za pomocą sprzętu i materiału ogólnie dostępnego na rynku, c) propozycje rozwiązań materiałowych dla rurociągów (minimum 3 warianty materiałów zgodne z wytycznymi zawartymi w opracowaniu pt. Standardy materiałowe obiektów i urządzeń wodociągowych stosowanych na sieciach wodociągowych w obszarze działania Aquanet SA - dostępne na stronie internetowej d) proponowane rozwiązania powinny uwzględniać to, aby na etapie realizacji zapewniały ciągłość pracy obiektów wodociągowych do momentu przekazania ich do eksploatacji, e) Zamawiający zakłada, że ewentualne ograniczenia w pracy magistral na etapie realizacji inwestycji wymagać będą szczegółowego uzgodnienia z Zamawiającym, f) zakres zamówienia należy opracować w stopniu odpowiadającym szczegółowości koncepcji, w formie opisowej i graficznej (na mapach, rysunkach i fotografiach, schematach obliczeniowych), by były podstawą do sporządzania projektów budowlano-wykonawczych, g) rozwiązania powinny uwzględniać branże w stopniu dostosowanym do potrzeb proponowanych rozwiązań: część technologiczna i sanitarna, część konstrukcyjno-budowlana, część elektroenergetyczna i AKPiA, część teleinformatyczna, część dotycząca usunięcia kolidującej zieleni, część dotycząca usunięcia kolizji z inną infrastrukturą, część dotycząca zagospodarowania terenu, zestawienie nakładów inwestycyjnych dla poszczególnych wariantów realizacji w formie pozwalającej na dokonanie porównania poszczególnych wariantów, zestawienie powinno zawierać także wyszczególnienie elementów składowych dla poszczególnych branż, niezbędne pozytywne uzgodnienia i opinie zewnętrzne. 13

14 7. Zasady zlecenia Wykonawca może wykonać opracowanie: lub samodzielnie w całości, wraz z konsorcjantami i/lub podwykonawcami. Zamawiający zastrzega, że za działania i zaniechania podwykonawców Wykonawca odpowiada przed Zamawiającym jak za swoje. 14

15 8. Ilość opracowań Zamówienie należy przygotować w następującej liczbie egzemplarzy i dostarczyć do siedziby Zamawiającego: POZ. WYSZCZEGÓLNIENIE TOMÓW ILOŚĆ EGZEMPLARZY wersja papierowa ILOŚĆ EGZEMPLARZY wersja elektroniczna* 1. Koncepcja zagospodarowania magistral DN2x1400mm 3 egz. 1 egz. 2. Prezentacja Koncepcji w programie PowerPoint - 1 egz Specyfikacja istotnych warunków zamówienia na opracowanie dokumentacji projektowej Obliczenia Epanet w formie graficznej i tabelarycznej oraz elektronicznej (plik z rozszerzeniem inp. oraz net.) 3 egz. 1 egz. 1 egz. 1 egz. 5. Harmonogram realizacji robót 1 egz. 1 egz. * wersja elektroniczna zgodnie z załącznikiem nr 5 do OPZ Wykonawca jest zobowiązany do zaprezentowania Koncepcji podczas spotkania z Aquanet SA w formie prezentacji multimedialnej w terminie obustronnie uzgodnionym. 9. Koszt opracowania Cena ryczałtowa wykonania zamówienia w wymaganym zakresie musi być jedna niezależnie od ilości rozwiązań technicznych. Materiały oraz uzgodnienia, niezbędne do wykonania przedmiotu zamówienia, Wykonawca zapewni własnym staraniem i na własny koszt. W ofercie zobowiązuje się Wykonawcę do wyszczególnienia poszczególnych elementów składowych ceny końcowej w zł/netto z podziałem na: a) Koncepcja wielobranżowa, b) Specyfikacja Istotnych Warunków Zamówienia na zlecenie dokumentacji projektowej uzgodnionego wariantu, c) Harmonogram realizacji robót budowlano-montażowych, d) Wypisy z rejestru gruntów, opinie, uzgodnienia. 10. Załączniki OPZ 1. Umowa z Zamawiającym. 2. Wzór oferty Wykonawcy. 3. Dostępne na stronie internetowej 15

16 Wytyczne do projektowania - Projektowanie, wykonawstwo sieci wodociągowych i kanalizacyjnych oraz przyłączy (opracowanie AQUANET SA, styczeń 2013 r. wraz z: Zał. nr 1 Standardy materiałowe obiektów i urządzeń wodociągowych stosowanych na sieciach wodociągowych w obszarze działania AQUNET SA (opracowanie AQUANET SA, styczeń 2013 r.) Zał. nr 2 Standardy materiałowe sieci kanalizacyjnych w obszarze działania AQUNET SA (opracowanie AQUANET SA, sierpień 2013 r.) 4. System Identyfikacji wizualnej Aquanet SA. 5. Wytyczne cyfrowej archiwizacji Aquanet SA. Materiały udostępnione i przekazane Wykonawcy przez Zamawiającego Wykonawca może wykorzystać tylko i wyłącznie na potrzeby niniejszego zamówienia. Po zakończeniu i przyjęciu opracowania przez Zamawiającego, prawa autorskie przechodzą na Aquanet SA po podpisaniu Odbioru Końcowego z chwilą zapłaty Wynagrodzenia. 11. Podstawa opracowania a) Umowa i Opis przedmiotu zamówienia, b) Wizja lokalna w terenie objętym zamówieniem, c) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji istotnych warunków wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (z późn. zm). d) Wytyczne do projektowania Projektowanie, wykonawstwo sieci wodociągowych i kanalizacyjnych oraz przyłączy 2013r., dostępne na stronie e) Standardy materiałowe obiektów i urządzeń wodociągowych stosowanych na sieciach wodociągowych w obszarze działania AQUANET SA 2013r., dostępne na stronie f) Wytyczne dotyczące wyboru technologii renowacyjnych na sieciach AQUANET SA 2013r., dostępne na stronie g) Prognoza zapotrzebowania na wodę w PSW 2014r. opracowanie Aquanet SA w formie pliku.xls, h) Pismo z dnia r. nr PUK28/PN/2017. i) Obowiązujące normy i przepisy, j) Graf sieci wodociągowej dla m. Puszczykowo, Luboń oraz magistral prowadzących wodę do m. Poznania w formie elektronicznej (plik dxf, net), k) Zużycie wody przez odbiorców na poszczególnych ulicach w miejscowościach (Puszczykowo, Luboń) oraz dla m. Poznań (jako zapotrzebowanie punktowe). 16

17 Podstawą opracowania niniejszego zamówienia jest zakres opisany w Opisie przedmiotu zamówienia oraz wiedza pozyskana z ww. opracowań i wizji lokalnej. Materiały udostępnione i przekazane Wykonawcy przez Zamawiającego zostaną wykorzystane tylko i wyłącznie na potrzeby niniejszego zamówienia. Po zakończeniu i przyjęciu opracowania przez Zamawiającego, prawa autorskie przechodzą na Aquanet SA. 12. Termin opracowania Wymagany termin opracowania 16 miesięcy od dnia podpisania Umowy. 13. Uwagi ogólne Zobowiązuje się Wykonawcę do: a) aktualizacji raz na miesiąc Harmonogramu realizacji koncepcji, który stanowi załącznik do umowy. Wykonawca może przedstawiać Zamawiającemu aktualizację harmonogramu w trakcie comiesięcznych narad technicznych, b) organizowania comiesięcznych narad technicznych z udziałem Zamawiającego i w zależności od potrzeb przedstawicieli innych instytucji, w celu omówienia postępu robót i bieżących problemów. Wszelkie ustalenia Wykonawcy z Zamawiającym w trakcie realizacji zamówienia powinny być spisane przez Wykonawcę w formie protokołów z narad. Protokołu po uzgodnieniu z wszystkimi uczestnikami należy przesłać Zamawiającemu. Wykonawca powinien na radę techniczną przygotować i przynieść wszystkie materiały pomocnicze, rysunki, mapy itp., niezbędne do omówienia poszczególnych zagadnień związanych z realizacją zamówienia. c) niezwłocznego pisemnego poinformowania Zamawiającego na etapie realizacji zamówienia, w przypadku zaistnienia jakichkolwiek zagrożeń wykonania Przedmiotu Umowy, d) przekazywania do Biura Rozwoju Majątku kopii wniosków wystąpień o mapy, decyzje i niezbędne uzgodnienia i opinie (wraz z załącznikami). Uzyskane uzgodnienia powinny zostać załączone do opracowanej koncepcji, e) prowadzenie korespondencji z Zamawiającym wymaga formy pisemnej (pocztą tradycyjną) lub elektronicznej ( ), f) wykonania zamówienia m.in. zgodnie z art ustawy Prawo zamówień publicznych z dnia 29 stycznia 2004 r. z późn. zm. W koncepcji nie należy używać znaków towarowych, oznaczeń producentów. W wyjątkowych sytuacjach w przypadku wskazania w koncepcji znaków towarowych, patentów lub pochodzenia, Wykonawca w każdym takim przypadku zobowiązany jest na piśmie wykazać łącznie, iż: taki opis podyktowany jest specyfiką przedmiotu zamówienia, nie można opisać przedmiotu zamówienia za pomocą dostatecznie dokładnych określeń, wskazaniu takiemu towarzyszą wyrazy "lub równoważny", określić parametry rozwiązań równoważnych. 17

18 W przypadku powoływania się na normy, aprobaty, specyfikacje techniczne i systemy odniesienia, o których mowa w art. 30 ust.1-3 ustawy Prawo zamówień publicznych, Wykonawca zobowiązany jest wskazać, że dopuszcza się rozwiązania równoważne i określić dokładne parametry tych rozwiązań. g) przygotowania koncepcji i Opisu przedmiotu zamówienia w postępowaniu o udzielenie zamówienia na opracowanie dokumentacji projektowej wybranego wariantu realizacji, które będzie prowadzone zgodnie z ustawą Prawo zamówień publicznych, h) w celu zapewnienia czytelności danych do uzgodnienia strony opisowej i graficznej opracowania w trakcie realizacji zamówienia i przed przekazaniem ostatecznej wersji Zamawiającemu, i) wykonania zamówienia przy udziale zespołu, którego skład minimalny i wymagania powinny być zgodne z wymaganiami Zamawiającego. Pozostałe wymagania: j) spełnienia obowiązku informacyjnego w zakresie danych osobowych pozyskanych na etapie opracowania koncepcji zgodnie z obowiązującymi przepisami. Wykonawca poinformuje osoby, których dane pozyskał w szczególności o: udostępnieniu danych spółce Aquanet, ul. Dolna Wilda 126, Poznań, celu i zakresie zbierania danych, prawach osób, których dane osobowe dotyczą, innych informacjach wskazanych w art. 13 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (ogólne rozporządzenie o ochronie danych) (Dz. Urz. UE L 119 z , str. 1). Wykonawca zobowiązany jest do przekazania spółce Aquanet dokumentów potwierdzających spełnienie powyższych obowiązków. k) Zamawiający zastrzega, że za działania i zaniechania podwykonawców Wykonawca odpowiada przed Zamawiającym jak za swoje, l) Zamawiający wymaga od Wykonawcy odpowiedzialności za wszelkie niezgodności, błędy, braki dostrzeżone na rysunkach i objaśnieniach, niezależnie od tego czy zostały one zaaprobowane przez Zamawiającego czy nie, chyba, że występowały one na rysunkach i objaśnieniach dostarczonych Wykonawcy przez Zamawiającego, m) Uwzględnienia w Koncepcji i Specyfikacji istotnych warunków zamówienia na opracowanie dokumentacji projektowej (opis przedmiotu zamówienia) w szczególności następujących branż: technologiczna i sanitarna, konstrukcyjno-budowlana, elektroenergetyczna i AKPiA, teleinformatyczna, 18

19 dotycząca usunięcia kolidującej zieleni, dotycząca usunięcia kolizji z inną infrastrukturą, dotycząca zagospodarowania terenu, zestawienie nakładów inwestycyjnych dla poszczególnych wariantów realizacji w formie pozwalającej na dokonanie porównania poszczególnych wariantów, zestawienie powinno zawierać także wyszczególnienie elementów składowych dla poszczególnych branż, niezbędne pozytywne uzgodnienia i opinie zewnętrzne. inne, które wynikają z technologii, terenowo-prawna. n) Zachowania następującej formy opracowania poszczególnych części zamówienia: część opisowa, część graficzna - wykonana na mapach w skali umożliwiającej wykorzystanie ich do opisu przedmiotu zamówienia na zlecenie dokumentacji projektowej, nazwy rysunków powinny zawierać nazwę obiektu i zakres rysunku np. Sieć wodociągowa od... do... profil podłużny, profile podłużne sieci wodociągowych w skali 1:100/500, rzuty i przekroje komór wodociągowych w skali 1:200, schematy branżowe, rzuty i przekroje zinwentaryzowanych obiektów w skali 1:200, ewentualną zmianę skali ww. rysunków z uwagi na polepszenie czytelności Wykonawca uzgodni z Zamawiającym w trakcie opracowania koncepcji, wszelkie rozwiązania w zakresie wszystkich branż muszą być konsultowane z Aquanet na etapie koncepcji, zbiorcze zestawienie kosztów w formie tabelarycznej z wyszczególnieniem poszczególnych składowych szacunku kosztów i podstawy wyceny. część obliczeniowa scenariusze zaproponowanych rozwiązań przekazane na nośniku pamięci masowej (płyta CD, USB itp.) 14. Wymagane opinie Zamawiający wymaga od Wykonawcy uzyskania minimum następujących opinii: gestora drogi, właściciela działki (osoba prywatna) w zakresie możliwości przeprowadzenia inwestycji, opinii Urzędu Gminy Komorniki w sprawie rozwiązań koncepcyjnych zaopatrzenia w wodę Gminy Komorniki. 19

20 15. Wymagania w odniesieniu do kwalifikacji Wykonawcy 1. Posiadania wiedzy i doświadczenia, wykazując, że w okresie ostatnich pięciu lat przed upływem terminu składania ofert wykonali minimum 2 koncepcje rozbudowy lub modernizacji sieci wodociągowych, obejmujące zakresem także wykonanie obliczeń hydraulicznych systemu wodociągowego. 2. Dysponowania odpowiednim potencjałem technicznym oraz osobami zdolnymi do wykonania L.p zamówienia, wykazując się osobami (kadrą), które będą uczestniczyć w wykonaniu niniejszego zamówienia (wraz z informacjami na temat ich kwalifikacji zawodowych i doświadczenia niezbędnych do wykonania zamówienia, a także zakresu wykonywania przez nich czynności oraz informacją o podstawie do dysponowania tymi osobami), tj.: Imię nazwisko Funkcja Projektant branży sanitarnej (minimum 1 osoba) Projektant branży konstrukcyjnej (minimum 1 osoba) Podstawa Wykonawcy do dysponowania daną osobą Kwalifikacje zawodowe - uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych wydane na podstawie aktualnych przepisów Prawa Budowlanego, a dla osób, które uzyskały uprawnienia przed 1994 r. wymagane są uprawnienia do projektowania w specjalności instalacyjnoinżynieryjnej w zakresie sieci i instalacji sanitarnych, - co najmniej 5-cio letnie doświadczenie w projektowaniu na stanowisku projektanta (licząc od daty uzyskania odpowiednich uprawnień budowlanych); - uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej wydane na podstawie aktualnych przepisów Prawa Budowlanego, a dla osób, które uzyskały uprawnienia przed 1994 r. wymagane są uprawnienia do projektowania w specjalności konstrukcyjno-budowlanej, - co najmniej 5-cio letnie doświadczenie w projektowaniu na stanowisku projektanta (licząc od daty uzyskania odpowiednich uprawnień budowlanych) 20
