1 Urządzenia pomiarowe dla budownictwa r. N OWOCZESNE T E CHNIKI P OMIAROWE

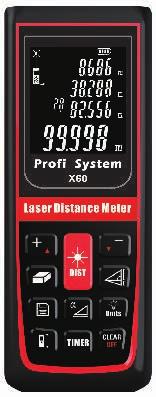

2 Dalmierze laserowe Profi System Przystępna cena i rzetelne pomiary l Podświetlany ekran l Pomiary odległości, pola powierzchni oraz objętości l Stopień ochrony na wodę i pył: IP54 l Gwarancja: 2 lata l Wielofunkcyjna stopka l Wejście na statyw W skład zestawu wchodzą: l dalmierz laserowy l futerał l baterie alkaliczne l instrukcja Dalmierz Profi System X60 Dalmierz Profi System X80 Dane techniczne X60 X80 Zasięg pomiaru [m] Dokładność pomiaru [mm] ± 2 ± 2 Zakres pomiaru czujnika pochylenia ± 45 ± 45 Dokładność czujnika pochylenia ± 0,3 ± 0,3 Pomiary Pitagorasa Pomiar ciągły Pomiar maxmin Zapamiętywanie danych 10 ostatnich pomiarów 10 ostatnich pomiarów Automatyczny wyłącznik lasera po 30 sek. po 30 sek. Automatyczny wyłącznik dalmierza po 3 min. po 3 min. Baterie 2 x AAA 2 x AA Waga (bez baterii) 85g 150g

3 Drogomierz Profi System PS 200 PRO Profesjonalny drogomierz kołowy z torbą transportową l Wytrzymały i odporny na trudne warunki eksploatacyjne dzięki stalowemu uchwytowi oraz elementom z wysokiej jakości plastiku l Niewielka waga l Możliwość ruchu kołem wstecz l Licznik zamontowany w dobrze widocznym miejscu nad kołem l Przycisk kasujący umożliwia zerowanie licznika l Wskazówka startująca ułatwia dokładne ustawienie drogomierza na początku pomiaru l Wyposażony w uchwyt do przenoszenia instrumentu w trakcie pracy l Posiada praktyczny hamulec l Drogomierz można łatwo i szybko złożyć i umieścić w pokrowcu Dane techniczne PS 200 PRO RT312M Obwód koła 1 m 1 m Średnica koła 32 cm 32 cm Zasięg pomiaru 9999,9 m 9999,9 m Dokładność / 0,1 % / 0,1% Waga 1,45 kg 1,4 kg Podpórka Tak Tak Hamulec Tak Nie Możliwość złożenia Tak Tak Futerał Tak Nie Drogomierz CST/berger RT312M Lekki i poręczny drogomierz l Ergonomiczna rękojeść pistoletowa l Regulacja wysokości l Łatwe resetowanie licznika poprzez wciśnięcie przycisku Zastosowanie: l Budownictwo l Przemysł l Branża geodezyjna

4 NIWELATORY OPTYCZNE Profi System P32 Jakość za rozsądną cenę Dane techniczne Profi System P32 Dokładność Dokładność na 1 km podwójnej niwelacji 1,5 mm Luneta Powiększenie 32 x Średnica lunety 34 mm Najkrótsza ogniskowa 0,4 m Kompensator tłumiony magnetycznie Zakres pracy ± 15 Dokładność samopoziomowania 0.5 Koło poziome Podział 360 O Najmniejsza jednostka Waga Temperatura pracy 1 O 1,5 kg od 20 O C do 40 O C

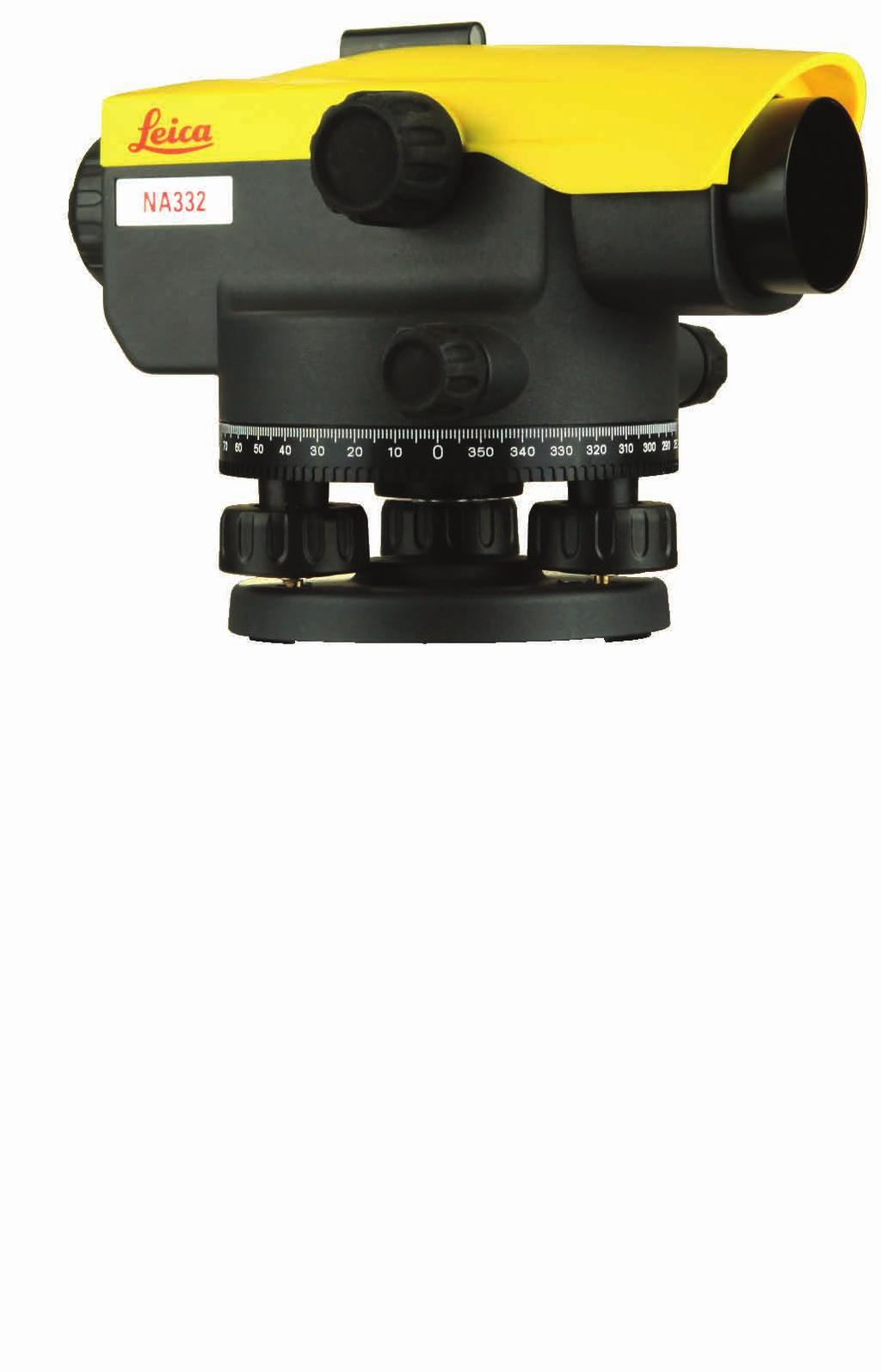

5 Niwelatory optyczne NA300 Unikalne, dokładne i łatwe w obsłudze l Szybkie i łatwe pomiary l Unikalna konstrukcja l Najwyższa dokładność niwelacji l Zaprojektowany do pracy w najtrudniejszych warunkach terenowych Dane techniczne NA320 NA324 NA332 Odchylenie standardowe na 1 km podwójnej niwelacji 2,5 mm 2,0 mm 1,8 mm Luneta Obraz w lunecie Prosty (normalny) Powiększenie 20 x 24 x 32 x Średnica obiektywu 36 mm Najkrótsza mierzona odległość od osi instrumentu < 1,0 mm Pole widzenia przy 100 m < 2,1 m Mnożnik 100 Stała dodawania 0 Kompensator Zakres pracy ± 15 Dokładność (odchylenie standardowe) < 0,5 Czułość 8 / 2 mm Koło poziome Podziałka 360 Interwał podziałki 1 Waga (netto) 1,5 kg Temperatura pracy 20 C do 40 C

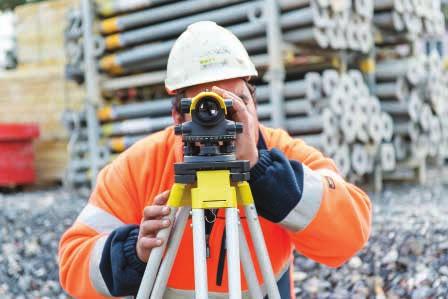

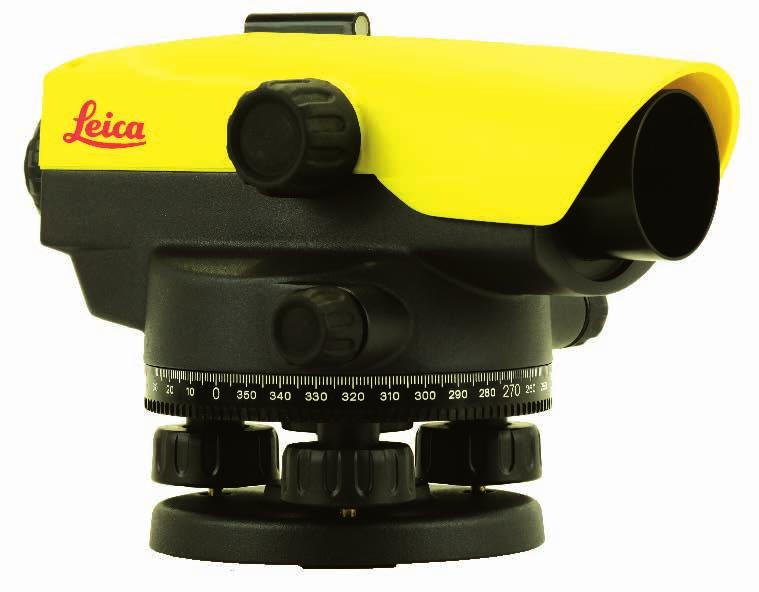

6 Niwelatory optyczne NA500 Zaprojektowane przez ekspertów dla profesjonalistów l Unikalna konstrukcja i najwyższa dokładność niwelacji l Zaprojektowany do pracy w najtrudniejszych warunkach terenowych l Szybkie i łatwe pomiary Dane techniczne NA520 NA524 NA532 Odchylenie standardowe na 1 km podwójnej niwelacji 2,5 mm 1,9 mm 1,6 mm Luneta Obraz w lunecie Prosty (normalny) Powiększenie 20 x 24 x 32 x Średnica obiektywu 36 mm Najkrótsza mierzona odległość od osi instrumentu < 1,0 mm Pole widzenia przy 100 m < 2,1 m Mnożnik 100 Stała dodawania 0 Kompensator Zakres pracy ± 15 Dokładność (odchylenie standardowe) < 0,5 Czułość 8 / 2 mm Koło poziome Podziałka 360 Interwał podziałki 1 Waga (netto) 1,5 kg Temperatura pracy 20 C do 50 C

7 Niwelatory optyczne NA700 Najtrwalsze niwelatory, trwałe w pracy, o wysokiej precyzji l Odporne na wstrząsy l Łatwe w użyciu l Wodoodporne l Najlepsza w klasie optyka l Wysoka dokładność pomiarów l Pierwszorzędne wykonanie l Wysokiej klasy kompensator o dużym zakresie działania l Długi okres gwarancji Dane techniczne NA720 NA724 NA728 NA730 Dokładność Dokładność na 1 km podwójnej niwelacji 2,5 mm 2 mm 1,5 mm 1,0 mm Pomiar pojedynczy cel w odległości 30 m 1,5 mm 1,2 mm 1 mm 0,8 mm Kompensator Dokładność < 0,5 < 0,5 < 0,3 < 0,3 Zakres pracy ± 15 ± 15 ± 15 ± 15 Zakres temperatur pracy 20 O C do 50 O C 20 O C do 50 O C 20 O C do 50 O C 20 O C do 50 O C przechowywania 40 O C do 70 O C 40 O C do 70 O C 40 O C do 70 O C 40 O C do 70 O C Wymiary i waga Wymiary 19 x 12 x 12 cm 21 x 12 x 12 cm Waga 1,6 kg 1,7 kg Odporność na uderzenia i wstrząsy ISO ISO ISO ISO Pyło i wodoodporność IP57 IP57 IP57 IP57

8 Niwelatory optyczne BOSCH Bosch GOL 26 D Professional Wysoka wytrzymałość idealny do pracy w terenie l Celownik kolimatorowy do zgrubnego celowania l Pryzmat pentagonalny umożliwia łatwiejszy odczyt libelli pudełkowej l Duży przycisk ogniskowania ułatwia celowanie l Obiektyw o dużej jasności zapewnia dobry odczyt łaty l Wysoka dokładność (1,6 mm / 30 m) przy dużych odległościach l Płynne ustawianie kąta przy pomocy sprzęgła poślizgowego, obsługa obustronna l Obraz prosty l Przygotowany do pracy w terenie dzięki stabilnej, metalowej obudowie zabezpieczonej przed pyłem i wodą (IP 54) l Solidna konstrukcja z wbudowanym celownikiem kolimatorowym oraz zintegrowaną libellą pudełkową l Bezpieczny transport dzięki blokadzie kompensatora Dane techniczne GOL 26 D GOL 32 D Możliwość mocowania Powiększenie 26 x 32 x Dokładność 1,6 mm przy 30 m 1 mm przy 30 m Zasięg pracy 100 m 120 m Ochrona przed pyłem i wilgocią IP 54 IP 54 Gwint statywu 5/8" 5/8" Temperatura pracy C C Temperatura przechowywania C C Waga 1.5 kg 1.5 kg Walizka transportowa Bosch GOL 32 D Professional Wytrzymałe i niezawodne optymalne do prac w terenie l Celownik kolimatorowy do zgrubnego celowania l Pryzmat pentagonalny umożliwia łatwiejszy odczyt libelli pudełkowej l Obraz prosty l Duży przycisk ogniskowania ułatwia celowanie l Obiektyw o dużej jasności zapewnia ostre widzenie punktu docelowego (łata pomiarowa) l Płynne ustawianie kąta przy pomocy sprzęgła poślizgowego l Dzięki wytrzymałej obudowie i ochronie przed pyłem i wodą (IP 54) idealny do pracy w terenie l Bezpieczny transport dzięki blokadzie kompensatora

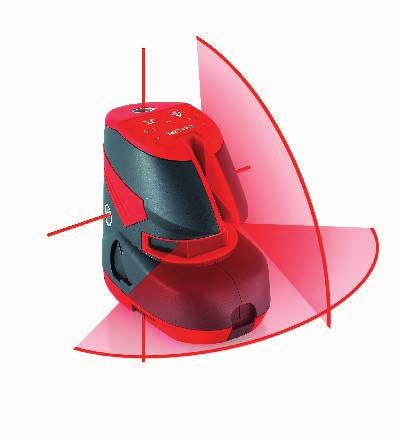

9 Lasery krzyżowe i punktowe Lino Precyzyjne urządzenia do pionowania i poziomowania l Wyjątkowa jakość optyki l Samopoziomujące l Dokładne wyznaczanie kąta 90 l Funkcja blokady l Doskonała widoczność l Wysoka precyzja wyświetlanych linii Laser krzyżowy Lino L2 Doskonałe narzędzie do wyznaczania położenia Laser krzyżowy Lino L2 Perfekcyjnie wyznacza linie Laser krzyżowy Lino L2P5 Klasyczny laser krzyżowo punktowy Laser liniowy Lino L360 Wszystkie linie widoczne dookoła W skład zestawu wchodzą: l laser krzyżowy Lino L2 l adapter magnetyczny l tarczka celownicza l uchwyt do lasera l komplet baterii l torba transportowa W skład zestawu wchodzą: l laser krzyżowy Lino L2 l adapter magnetyczny l tarczka celownicza l komplet baterii l pokrowiec l walizka transportowa W skład zestawu wchodzą: l laser krzyżowy Lino L2P5 l adapter magnetyczny l tarczka celownicza l komplet baterii l futerał l torba transportowa W skład zestawu wchodzą: l laser liniowy Lino L360 l czerwona tarcza celownicza l adapter do mini statywu l komplet baterii wielokrotnego ładowania Dane techniczne Lino L2 Lino L2 Lino L2P5 Lino L360 Zasięg do 15 m (przy sprzyjających warunkach oświetlenia) >30 m z detektorem Dokładność poziomowania ± 1,5 mm / 5 m Zakres poziomowania 4 3,5 ± 0,50 Dokładność w poziomie ± 1 mm / 5 m Dokładność w pionie ± 0,75 mm / 3 m linii Typ lasera 635 nm, II klasa lasera Typ baterii AA, 3 x 1.5 V AA, 4 x 1.5 V komplet wielokrotnego ładowania Pyło i wodoodporność IP 54 IP 65 Zakres temp. pracy 10 O C do 40 O C Zakres temp. przechowywania 25 O C do 70 O C Wymiary (wys. x dł. x szer.) 96 x 91 x 54 mm 117,8 x 132,7 x 75,4 mm 117,8 x 130,7 x 75,4 mm 131,7 x 145 x 96,2 mm Waga (bez baterii) 320 g 435 g 370 g 1099 g (wraz z baterią) Gwint uchwytu 1/4

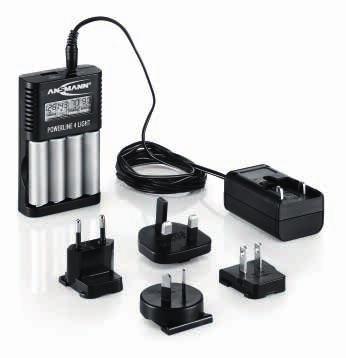

10 Laser liniowy Lino L4P1 Najbardziej wydajny laser wieloliniowy W skład zestawu wchodzą: l Laser liniowy Lino L4P1 l Akumulator LiIon l Ładowarka z różnymi wtyczkami do pracy na całym świecie l Uchwyt na baterie alkaliczne l Tarczka celownicza l Walizka transportowa Dane techniczne Lino L4P1 Zasięg do 15 m i do 80 m z detektorem Dokładność poziomowania ± 1 mm / 5 m Zakres poziomowania ±3 Dokładność w poziomie ±1 mm / 5 m Dokładność w pionie ±1 mm / 5 m Typ lasera 635 nm, II klasa lasera Typ baterii komplet wielokrotnego ładowania Pyło i wodoodporność IP 54 Zakres temp. pracy 10 O C do 40 O C Zakres temp. przechowywania 25 O C do 70 O C Wymiary (wys. x dł. x szer.) 125 x 125 x 162 Waga (bez baterii) 1173 g (z baterią) Gwint uchwytu 1/4 AKCESORIA: Detektor RVL 100 Tyczka rozporowa CLR290 maksymalna wysokość montażowa to 2,9 m. Umożliwia ustawienie dowolnego lasera Lino wyżej niż pozwala na to statyw. Pokrowiec do Lino L2 zawieszany na pasku od spodni Ładowarka POWERLINE 4 LIGHT Statyw korbowy TRI 70 mały, przenośny z podnoszoną głowicą, przeznaczony do codziennej pracy. Został wyposażony w libellę pudełkową. Umożliwia stabilne i pewne mocowanie lasera Lino w poziomie. Wydłużany w zakresie od 0,4 do 1,15 m. emituje sygnał pozwalający na zlokalizowanie wiązki laserowej podczas prac na zewnątrz. Wykrywa wiązkę lasera w odległości do 80 m, zależnie od warunków środowiskowych. Kompatybilny z Lino L2, L2, L2P5, L360. Statyw korbowy TRI 100 głowica podnoszona i pochylana. Służy do montażu lasera Lino w poziomie i na ukos. Wydłużany w zakresie od 0,7 do 1,74 m. Uchwyt na ścianę do mocowania laserów Lino na ścianie pod sufitem. Szczególnie przydatny przy poziomowaniu sufitów podwieszanych. Kompatybilny z Lino L2, L2, L2P5

11 Laser krzyżowy Prexiso XL2 Mierz z laserową precyzją jak profesjonaliści! PO PROSTU NIE DA SIĘ LEPIEJ gdy: l planujesz urządzenie mieszkania l remontujesz dom l kładziesz podłogi/dywany l tapetujesz, nakładasz gładź lub malujesz l przeprowadzasz się lub meblujesz mieszkanie l wyrównujesz ustawienie sprzętów oraz chcesz wykonać dowolny pomiar Dane techniczne XL2 Zasięg pracy Dokładność 10 m ± 2 mm / 5m Klasa lasera 2 Funkcjonalność 1 linia pozioma 1 linia pionowa Zakres samopoziomowania autopoziomowanie ± 5 Zakres kąta w kierunku poziomym i pionowym Wymiar (wys. x głęb. x szer.) Masa (bez baterii) Czas pracy baterii (AA 3 x 1,5 V) Zakres temperatury: przechowywanie praca ponad x 63 x 87 mm 298 g ponad 16 godzin (obie linie włączone) 20 C do 70 C 10 C do 40 C

12 Dalmierze laserowe DISTO TM Do pomiaru odległości, powierzchni, kubatury Dane techniczne D110 D2BT X310 D510 D810 S910 Typowa dokładność pomiaru ± 1,5 mm ± 1,5 mm ± 1,0 mm ± 1,0 mm ± 1,0 mm ± 1 mm Zasięg 0,2 do 60 m 0,05 do 100 m 0,05 do 120 m 0,05 do 200 m 0,05 do 200 m 0,05 do 300 m Power Range Technology Odległość w m Ø plamki lasera w mm 10, 50 m 6, 30 mm 10, 50 m 6, 30 mm 10, 50, 100 m 6, 30, 60 mm 10, 50, 100 m 6, 30, 60 mm 10, 50, 100 m 6, 30, 60 mm 10, 50, 100 m 6, 20, 60 mm Czujnik pochylenia zakres pomiaru Dokładność dla wiązki lasera Dokładność dla obudowy 360 ± 0,2 ± 0,2 360 ± 0,2 ± 0,2 360 ± 0,3 ± 0,3 360 ± 0,3 ± 0,3 Jednostki czujnika pochylenia 0,0, 0,0 % 0,0, 0,0 % mm/m, in/ft 0,0, 0,0 % mm/m, in/ft m, ft, in Obszar pomiaru Smart Base poziomy / pionowy 360 /40 do 80 Odległość w (m) typ Tolerancji funkcji P2P 2, 5, 10 m 2, 5, 10 mm Cyfrowy celownik z czterokrotnym powiększeniem obrazu Wywołanie ostatniego pomiaru 10 wyników 20 wyników 30 wyników 30 wyników 30 wyników Samowyzwalacz (timer) Ekran dotykowy Darmowe Oprogramowanie Wtyczka transferu danych Bluetooth Smart Bluetooth Smart Bluetooth Smart Bluetooth Smart (to dot. ekranu dotykowego) Bluetooth Smart, WLAN Ilość pomiarów na zestawie baterii do do do do 5 000* do 4 000* do Wielofunkcyjna stopka Gwint na statyw Baterie typ AAA 2x1,5V typ AAA 2x1,5V typ AAA 2x1,5V typ AA 2x1,5V Liion wielokrotnego ładowania Klasa odporności IP54 IP54 IP65 IP65 IP54 IP54 Wymiary WxSxG (mm) 120 x 37 x x 50 x x 55 x x 58 x x 61 x x 61 x 32 Waga z bateriami 92 g 126 g 155 g 198 g 238 g 290 g * Zmniejszona w trybie Bluetooth Więcej szczegółowych informacji o dalmierzach DISTO TM znajdą Państwo na stronie internetowej:

13 Który z dalmierzy DISTOTM byłby dla mnie najbardziej odpowiedni? Dane techniczne D110 D2BT X310 D510 D810 S910 Pomiary odległości do 60 m do 100 m do 120 m do 200 m do 200 m do 300 m pomiar powierzchni Pomiary trapezów Pomiary Pitagorasa 2 pkt. i 3 pkt. 2 pkt. i 3 pkt. Pomiar kątów pochylenia Smart Horizontal Mode Pomiar profili pionowych Aparat Cyfrowy celownik Funkcja tyczenia a/a a/b a/b 2 pkt. i 3 pkt. 2 pkt. i 3 pkt. Pomiary wartości min/max Pomiar powierzchni i objętości Inteligentny pomiar kątów i powierzchni Funkcja wyznaczania elementów trójkąta/ pomiaru kątów pomieszczenia Wspomaganie prac malarskich Dwustopniowe pomiary kątów pochyleń Wysokościowe pomiary śledzące Odejmowanie oraz dodawanie Funkcja wyzwalacza czasowego Przesyłanie danych przez WiFi Bluetooth Więcej szczegółowych informacji o dalmierzach DISTOTM znajdą Państwo na stronie internetowej:

14 Niwelator laserowy Roteo 35/Roteo 35G Roteo 35 laser czerwony / Roteo 35G laser zielony l W pełni automatyczny laser pracujący w pionie i w poziomie l Zmotoryzowany uchwyt ścienny l Tryby skanowania l Wiązka pionowa 90 l Zdumiewająca żywotność baterii zapewniająca nieprzerwaną pracę Dane techniczne Zasięg (głowica rotacyjna) Roteo 35 / Roteo 35G do 300 m (średnica) z detektorem W skład zestawu wchodzą: l laser obrotowy Leica Roteo 35 w walizce l zmotoryzowany uchwyt ścienny l RRC 350 kombi odbiornik laserowy z pilotem l klamra i baterie do RRC 350 l uchwyt na baterie alkaliczne l ładowarka akumulatory l tarcza celownicza l okulary laserowe Dokładność samopoziomowania 20 (3 mm na 30 m) Zakres samopoziomowania ± 4,5 Prędkość obrotowa Zasilanie Czas pracy zmienna (5 ustawień) 2 x 1,5 V (R20, D) lub akumulator NiMH 50 godzin (akumulator NiMH), do 160 godzin (baterie alkaliczne) Wodo/pyłoszczelność IP 54

15 Niwelatory elektroniczne SPRINTER 50/150/150M/250M Wyceluj, wciśnij, odczytaj Leica SPRINTER 50 do prostych prac budowlanych Leica SPRINTER 150 automatyczne obliczenia wysokości Leica SPRINTER 150M/250M do prac zaawansowanych (modele wyposażone w oprogramowanie Cut & Fill ) l Kompaktowa i lekka obudowa l Szybka i prosta obsługa za pomocą jednego przycisku l Bezbłędne pomiary odległości i wysokości l Czujnik rozpoziomowania l Wodoszczelność i pyłoszczelność (IP 55) Sprinter Dane techniczne Sprinter /150M Dokładność standardowa odchyłka na 1 km podwójnej niwelacji Sprinter 250M Dokładność na 1 km 2 mm 1,5 mm 1,0/0,7 mm Pomiar pojedynczy Pomiar na jedną łatę Pomiar odległości Zasięg 2 mm standardowa odchyłka: 0,6 mm (pomiar elektroniczny) lub 1,2 mm (pomiar optyczny) na 30 m 10 mm/10 m m (pomiar elektroniczny) Tryb pomiaru pojedynczy pojedynczy i ciągły Czas pojedynczego pomiaru < 3 sek. Kompensator magnetycznie tłumiony (zakres ±10 ) Luneta Pamięć powiększenie 24 x do punktów (tylko 150M) Odporność na warunki zewn. IP 55 Zasilanie Waga baterie AA (4 x LR6/AA/AM3 1,5V) < 2,5 kg do punktów Instrument Czytanie łaty odwróconej Różnica wysokości Pomiar ciągły Wielojęzyczne oprogramowanie Pomiar ciągu Cut & Fill i monitoring Zapis danych i USB Sprinter 50 Sprinter 150 Sprinter 150M Sprinter 250 1) Cut & Fill oblicza automatycznie czy jesteśmy za wysoko (cut), czy za nisko (fill) od danego punktu odniesienia

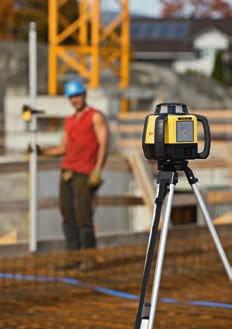

16 Niwelatory laserowe Rugby seria 600 Szybkie i wiarygodne wyniki Leica Rugby 610 l Wyznaczanie poziomu l Łatwy w obsłudze i niezawodny, niwelator z jednym przyciskiem nie pozwala na popełnienie żadnych błędów l Maksymalna wydajność z detektorami Leica Rod Eye zwiększ zasięg pracy korzystając z detektora Rod Eye 140 Classic oraz Rod Eye 160 Digital Leica Rugby 620 l Niezawodny i bardzo dokładny nie popełnisz żadnych błędów l Szybka kontrola poziomu wylewanego betonu, dokładne poziomowanie szalunków, ław, podkładów, płyt, spadków i odwodnień l Manualne ustawienie spadków na dwóch osiach: X i Y l Przygotowany do pracy w ekstremalnych temperaturach, w dzień i w nocy, w pełnym słońcu i w deszczu, na każdej budowie przez cały rok Poziomowanie szalunków Niwelacja terenu, kontrola poziomu i spadków

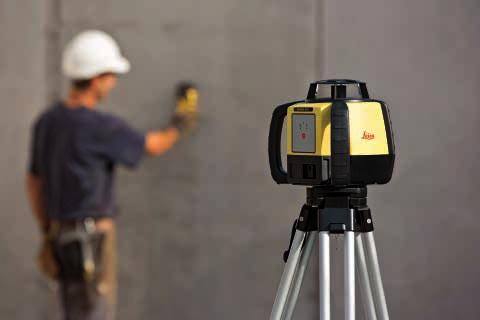

17 Niwelatory laserowe Rugby seria 600 Szybkie i wiarygodne wyniki Leica Rugby 640 l Wszechstronność zastosowań we wnętrzach i na zewnątrz l Doskonały do niwelacji, wyznaczania osi i spadku wewnątrz i na zewnątrz l Praca z płaszczyzną poziomą, pionową i na spadku, tyczenie osi konstrukcyjnych i kątów prostych l Wiązka w dół funkcja ułatwiająca dokładne ustawienie niwelatora laserowego nad punktem odniesienia l Funkcja skanowania w blokach 10, 45 i 90 stopni wzmacnia widoczność wiązki l Dwa gniazda do mocowania na gwint 5/8, na podstawie i na boku, umożliwia stabilny montaż niwelatora w położeniu Hz i V Leica Rugby 670/680 l Cyfrowe spadki w jednej lub dwóch osiach l Niwelator dedykowany dla drogownictwa i wszędzie tam, gdzie wymagane są spadki/profile projektowe l Wygodne wprowadzanie projektowanego spadku na ekranie LCD l Funkcja SmartSlope to inteligentna kontrola realizowanego spadku, gwarantuje utrzymanie zadanego spadku w przypadku zmian temperatury Wylewanie betonu, kontrola spadku na posadzkach Przenoszenie referencji (poziom i spadek)

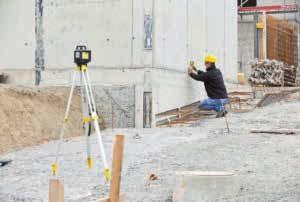

18 Specyfikacja techniczna Rugby seria 600 SUPER GWARANCJA od Leica Geosystems Gwarantowana niezawodność RUGBY 620 RUGBY 640 niwelatora RUGBY 670 RUGBY 680 najtwardszego laserowego RUGBY 610 Wymiary Waga Funkcjonalność 212 x 239 x 192 mm 2,38 kg 2,56 kg samoczynne poziomowanie, jeden przycisk, tylko poziom samoczynne poziomowanie, spadki manualne X, Y Klasa lasera samoczynne poziomowanie w pionie oraz w poziomie, spadki manualne X, Y, praca w pionie i w poziomie samoczynne poziomowanie, spadek cyfrowy na osi X, automatyczna kontrola wyznaczanego spadku samoczynne poziomowanie, spadki cyfrowe na osiach X i Y, automatyczna kontrola wyznaczanego spadku Klasa 2, laser czerwony, widzialny, 635 nm Dokładność ±2.2 mm na 30 m Ustawianie spadków Zakres spadków ± 10% ± 10% ± 8% SmartSlope automatyczna kontrola spadku TAK Prędkość obrotu głowicy ±1.5 mm na 30 m manualnie 10 obr./min. cyfrowo, na ekranie LCD 0, 2, 5, 10 obr./min. 10 obr./min. Skanowanie w sekcjach 10, 45, 90 Obrót wiązki co 90 TAK Funkcja SLEEP TAK Zasięg (średnica) RE BASIC 500 m 600 m 500 m 600 m 600 m Zasięg (średnica) RE 140/ m 800 m 600 m 800 m 800 m Sterowanie pilotem / zasięg 200 m Zasilanie LiIon akumulator lub baterie alkaiczne Czas pracy LiIon / godz. 40 Czas pracy Alkaline / godz. 60 Zawsze chronimy Twój Odporność pył / woda sukces! IP67 Temperatura pracy 10 C do 50 C 20 C do 50 C Zrozumienie budownictwa i potrzeb Gwarancja naszych Klientów pozwoliło nam opraco trzy lata (dwa jeden) gwarancja dożywotniaosobista karta serwisowa wać instrumenty do realizacji wszystkich Zestaw Rugby 600 zawiera: niwelator laserowy, kontener, detektor lasera, akumulator, ładowarkę. zadań terenowych związanych z wyznasuper Opcjonalnie: pilot, uchwyt ścienny. GWARANCJA czaniem pozycji, pomiarami, niwelacją od Leica Geosystems czy wyznaczaniem osi poziomych i pionodożywotnia Bezpłatne Wysoka Szwajcarska wych. Nasze instrumenty gwarantują gwarancja naprawy jakość technologia najwyższy poziom wiarygodności i dokładności pomiarów, są przy tym bardzo wytrzymałe działają nawet w najtrudniejszych warunkach środowiskowych. Dzięki temu nasi Klienci mogą pracować wydajniej i odnosić większe Zeskanuj kod, aby znaleźć lokalnego dystrybutora Leica Geosystems. sukcesy. Dzięki usłudze "Super gwarancja od Leica Geosystems" oferujemy najlepszy praca w płaszczyźnie i na spadkach poziomowanie/ustawianie szalunków w swojej klasie serwis Klienci mogą na nas liczyć o każdej porze, w każdym miejscu na świecie. pionowanie szalunków, wyznaczanie płaszczyzny pionowej

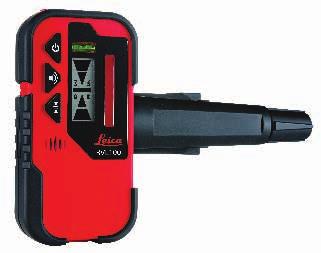

19 Detektory Leica Rod Eye do serii 600 Rod Eye 160 DIGITAL Rod Eye BASIC l Odczyt cyfrowy duże cyfry są czytelne, dzięki czemu możesz utrzymywać wytyczony poziom. Wyświetlacz strzałkowy składający się z 21 bloków doskonale wskazuje położenie względem wiązki lasera, gdy zostanie ona wykryta l Wyświetlacz LCD dwa, duże wyświetlacze graficzne umieszczono z przodu i z tyłu detektora l Diody LED trzy jasne diody LED moga być wykorzystywane do orientacji położenia detektora względem wiązki lasera l Wykrywanie wiązki przycisk wykrywania pozwala użytkownikowi zapisać i wyświetlić wartość pomiaru l Funkcje menu dodatkowe opcje umożliwiają wprowadzenie indywidualnych ustawień l Libella umożliwia prawidłowe ułożenie detektora i poprawia dokładność odczytu l Okno wykrywania bardzo długie okno do wykrywania wiązki wyposażono w technologię poprawiającą dokładność cyfrowego odczytu l Komunikaty dźwiękowe cztery ustawienia głośności do 110 decybeli l Jednostki pomiarowe dostępnych jest pięć rodzajów jednostek: milimetry (mm), centymetry (cm), cale (in), ułamki cala, stopy (ft) l Uniwerslany uchwyt na tyczkę wytrzymały zacisk na tyczkę umożliwia solidny montaż detektora na tyczce. Libella pudełkowa ułatwia utrzymanie tyczki w pionie l Gumowe osłony zabezpieczają detektor podczas upadku l Wyświetlacz LCD dwa duże wyświetlacze graficzne umieszczone po obu stronach detektora l Sygnały dźwiękowe dwa ustawienia dla sygnałów dźwiękowych l Głośny do pracy na zewnątrz, cichy do pracy wewnątrz l Automatyczne wyłączenie po dziesięciu minutach, aby zaoszczędzić baterie l Uchwyt na tyczkę z libellą pudełkową, łatwy do montażu na tyczce l Libella gwarantuje dokładne ustawienie w pionie i poprawia dokładność odczytu l Guma ochronna chroni detektor przed uszkodzeniami podczas upadku na placu budowy. Podstawowe cechy Rod Eye BASIC Rod Eye 160 DIGITAL Wysokość okna detektora 36 mm 120 mm Dokładność wykrywania wiązki ± 1 mm, ± 3 mm ± 0,5 mm, ± 1 mm, ± 2 mm, ± 3 mm, ± 5 mm Cyfrowy odczyt TAK Zasięg pracy (średnica) R m, R m, R m, R670/ m R m, R m, R m, R670/ m Wyświetlacz LCD dwustronny dwustronny Ochrona przed refleksami TAK Zapamiętywanie ostatniego odczytu na ekranie LCD TAK Pamięć ostatniego położenia wiązki TAK Odszukiwanie wiązki (podwójny sygnał) TAK Dodatkowe wskazania na diodach LED TAK Informacja o niskim poziomie baterii w niwelatorze TAK Temperatura pracy 20 C do 50 C 20 C do 50 C Odporność pył / woda IP66 IP67 Czas pracy 50 godz. (1x9V) 60 godz. (2x1,5V AA)

20 Niwelatory laserowe Rugby 820 Najlepiej sprzedający się model w rodzinie Rugby, musi go mieć każdy budowlaniec! l Wzmocniona obudowa i szklana osłona głowicy obrotowej l Najlepiej zabezpieczony laser na rynku normy IP68/MILSTD 810G (pyło i wodoszczelność) l Unikalny system zasilania akumulator Liion, ładowanie w czasie pracy i panel słoneczny l Przystosowany do pracy z odbiornikiem Rod Eye 180 RF l Automatyczne wyznaczanie spadków za jednym przyciśnięciem klawisza l Najwyższa dokładność stabilizacja temperatury pracy lasera gwarantuje pewne wyniki pomiarów l Bezpośrednia obsługa wszystkich funkcji niwelatora za pośrednictwem klawiatury oraz ciągła informacja o statusie pracy niwelatora sygnalizowana poprzez diody led Dane techniczne Rugby 820 Funkcjonalność samopoziomowanie w płaszczyźnie poziomej/ pionowej (90 O ), elektroniczne spadki w dwóch kierunkach Dokładność ± 1,5 mm / 30 m Zasięg (średnica) 800 m Zakres samopoziomowania ± 6 Laser Zasięg pilota RC 400 Odporność Czas pracy Baterie alkaliczne Akumulator Lilon Temperatura pracy widoczny, czerwony, klasa II długość fali: 635 nm 200 m IP68/MILSTD 810G 40 godz. 50 godz. (w temp. 20 C) 20 do 50 C

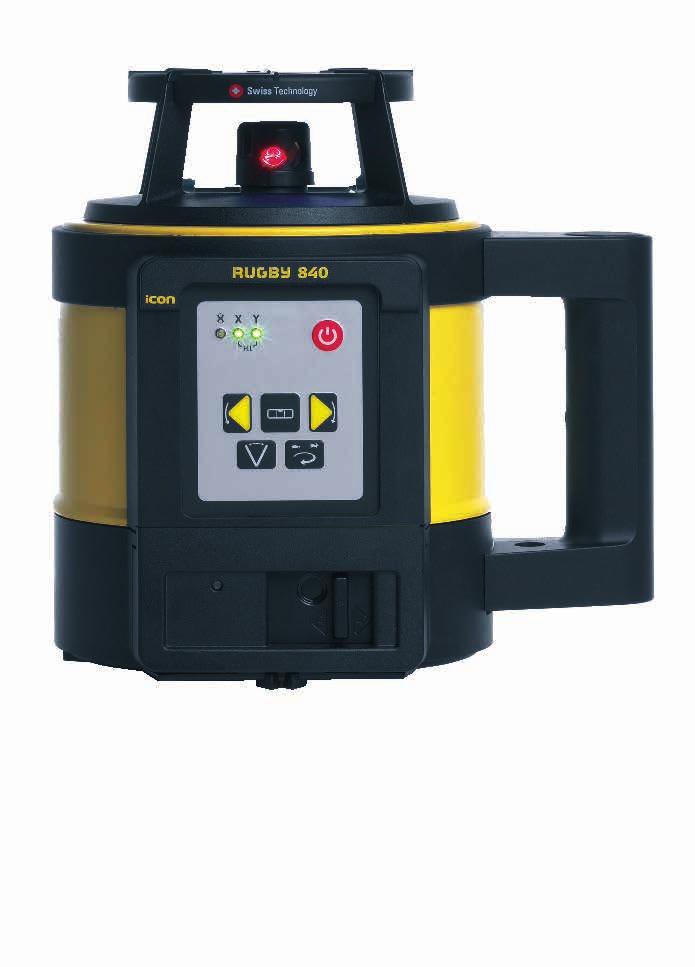

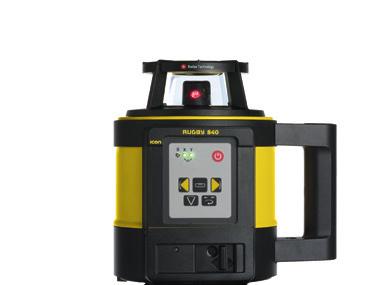

21 Niwelatory laserowe Rugby 840 Wielofunkcyjne niwelatory laserowe do stosowania w pomieszczeniach oraz na zewnątrz l laser ze wzmocnioną obudową szklaną osłony głowicy obrotowej normy IP68/MILSTD 810G (pyło i wodoszczelność) l niwelator laserowy z funkcją automatycznej kalibracji Auto Calibration l brak przerw w pomiarach najbardziej wszechstronny i unikalny system zasilania lasera obrotowego l szeroki wachlarz zastosowań dzięki funkcjom Smart Targeting i Smart Lock l najwyższa dokładność stabilizacja temperatury pracy lasera gwarantuje pewne wyniki pomiarów l pionownik do góry i do dołu do ustawienia instrumentu nad punktem i wyznaczania kątów 90 0 l unikalna koncepcja zasilania: inteligentna i wytrzymała bateria LiIon możliwość ładowania baterii w dowolnym miejscu: w samochodzie, z akumulatora 12 V/generatora lub za pomocą baterii słonecznej Dane techniczne Rugby 840 Funkcjonalność samopoziomowanie w płaszczyźnie poziomej/ pionowej (90 O ), elektroniczne spadki w dwóch kierunkach Dokładność ± 1,5 mm / 30 m Zasięg (średnica) 700 m Zakres samopoziomowania ± 6 Prędkość obrotowa 0, 120, 300, 600 obr./min. Laser Zasięg pilota RC 400 Odporność Czas pracy Baterie alkaliczne Akumulator Lilon Temperatura pracy widoczny, czerwony, klasa II długość fali: 635 nm 200 m IP68/MILSTD 810G 40 godz. 50 godz. (w temp. 20 C) 20 do 50 C Na kolejnych stronach informacje o odbiornikach laserowych i pilotach zdalnego sterowania do Rugby

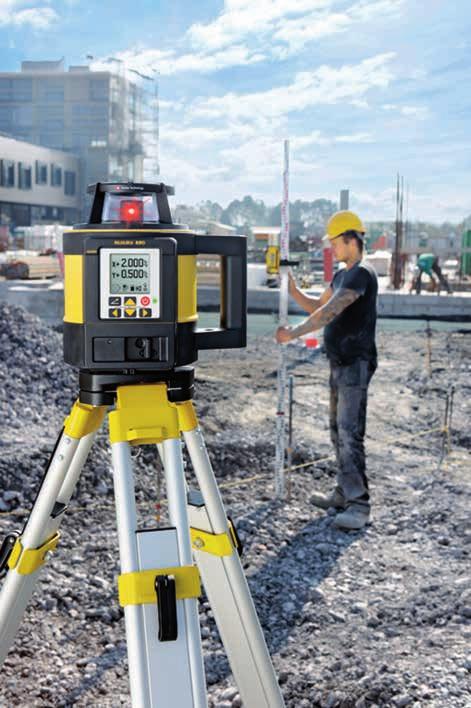

22 Niwelatory laserowe Rugby 880 z wyświetlaczem Najwyższa precyzja i niezawodność niwelacji l wytrzymały i solidny niwelator laserowy spełniający normy IP68 oraz MILSTD (pyło i wodoszczelność) l inteligentna funkcja wpasowania w oś automatycznie ustawia oś X lub Y niwelatora dokładnie w osie profili w terenie l intuicyjny interfejs i duży wyświetlacz dają pewność, że wartości nachylenia wyświetlane są w czasie rzeczywistym i nie zawierają błędów l Leica Geosystems oferuje dożywotnią gwarancję producenta, pięcioletni okres bez żadnych kosztów oraz dwa lata gwarancji obejmującej uszkodzenia powstałe podczas upadku Dane techniczne Rugby 880 Samopoziomowanie Zakres spadku w poziomie / w pionie ± 15% dla pojedynczej osi ± 10% i ±3% dla obu osi Dokładność samopoziomowania ± 1,5 mm na 30 m Zasięg działania (średnica) 1100 m Zasięg pilota RC 800 (średnica) 600 m Zakres samopoziomowania ± 6 Szybkość obrotowa 5, 10 obr./s Klasa lasera Widzialny/635 nm, klasa 1 Norma środowiskowa IP68/MIL Standard 810G Baterie alkaliczne/liion 60 h/45 20 C Inteligentne funkcje Wykrywanie spadku, pomiar spadku, wpasowanie w oś, automatyczna kalibracja

23 Niwelatory laserowe Rugby 840/880 Jedyne instrumenty na rynku spełniające militarne normy środowiska MILSTD Odbiorniki laserowe Rod Eye NORMA IP68 PYŁO I WODOSZCZELNOŚĆ Najlepsze na rynku rozwiązania uszczelniające oraz zastosowane materiały pozwalają laserom Leica Rugby nieprzerwanie pracować w najtrudniejszych warunkach terenowych z najwyższą dokładnością. NORMA WOJSKOWA MILSTD 810G (zanurzenie na gł. 1 m na 32 min) Rod Eye 160 Digital l profesjonalny detektor z cyfrowym odczytem dokładności wynoszącej 0,5mm oraz blokadą błędów odczytu wywoływanych przez odbicia światła l cyfrowy odczyt wiązki lasera zapewnia wygodny i szybki odczyt wysokości Podstawowe cechy Rod Eye 160 Rod Eye 180 Wysokość okna detektora 120 mm 120 mm Dokładność wykrywania wiązki ± 0,5 mm ± 1 mm ± 2 mm ± 3 mm ± 5 mm ± 0,5 mm ± 1 mm ± 2 mm ± 3 mm ± 5 mm Cyfrowy odczyt TAK TAK Zasięg pracy (średnica) R m R m R m R670/ m R m R m R m R670/ m Wyświetlacz LCD dwustronny dwustronny Ochrona przed refleksami TAK TAK Zapamiętywanie ostatniego odczytu na ekranie LCD TAK TAK Pamięć ostatniego położenia wiązki TAK TAK Odszukiwanie wiązki (podwójny sygnał) TAK TAK Dodatkowe wskazania na diodach LED TAK TAK Temperatura pracy 20 C do 50 C 20 C do 50 C Odporność pył / woda IP67 IP67 Czas pracy 60 godz. (2x1,5V AA) 60 godz. (2x1,5V AA) Odbiornik Rod Eye 180 RF Odbiornik laserowy i pilot zdalnego sterowania w jednym: l inteligentny system odszukiwania wiązki Smart Targeting natychmiastowa gotowość lasera do pracy, odbiornik wspomaga ustawienie spadków l system Smart Lock pewność pomiaru dzięki monitorowaniu przez odbiornik w czasie rzeczywistym dokładności sygnału laserowego l cyfrowe odczyty wysokości l duże okno odbioru sygnału laserowego l transmisja radiowa współpraca odbiornika z niwelatorem nawet na dużych odległościach Piloty zdalnego sterowania pilot RC 400 Idealne, gdy niwelator znajduje się w miejscu niedostępnym Poznasz stan niwelatora laserowego: l Rugby 840 z odległości do 200 m dzięki pilotowi RC 400 l Rugby 880 z odległości do 300 m dzięki pilotowi RC 800 pilot RC 800

24 Wykrywacze instalacji podziemnych DIGICAT Precyzyjnie lokalizują instalacje podziemne. Pomagają uniknąć wysokich kosztów związanych z uszkodzeniem podziemnych instalacji. Leica Digicat 500i lub 550i (50 Hz) l cyfrowe przetwarzanie sygnałów pewna i bezbłędna lokalizacja na budowie l łatwy w użyciu l zaprojektowany do wykrywania i śledzenia przewodów podziemnych, które emitują sygnały elektromagnetyczne l Bluetooth pozwala na zintegrowanie wykrywania instalacji podziemnych z procesem zaznaczania ich na mapie l Digicat 550i posiada funkcję określania głębokości przewodu podczas pracy z generatorem sygnału Digitex w trybie 8 lub 33 khz DIGICAT 500i DIGICAT 550i Generator sygnałów Digitex 8/33 daje bardzo dokładne wyniki wykorzystując określone częstotliwości trasowania l zestaw zawiera: baterie, przewody łączące, szpilkę, instrukcję obsługi Przewód z klemą Umożliwia podłączenie Digitex do rur metalowych, kabli itp. (max średnica zew. 100 mm) Torba na Digisystem Do przenoszenia głównych elementów zestawu Digisystem (Digicat oraz Digitex) z akcesoriami MAGNETOMETR MAGNA TRACK 102 Wysoce stabilny, wodoodporny magnetometr Magnetometr Magna Track 102 l Do lokalizowania obiektów ferromagnetycznych w terenie l Do lokalizowania obiektów znajdujących się pod powierzchnią ziemi, nawierzchni, śniegu i wody, jak np. hydranty, paliki znacznikowe, pokrywy włazów, trzpienie zasuw, znaczniki geodezyjne i rury, wodomierze itp. l Funkcja Erase eliminująca wpływ innych części magnetycznych l Optyczna i akustyczna prezentacja wyników pomiarowych l Regulacja czułości i głośności l Bardzo lekki i ergonomiczny Długość l Wodoodporny do poziomu obudowy, Waga obudowa zabezpieczona przed wodą l Stabilna i lekka rura aluminiowa z trwałym szpikulcem wykonanym z twardej gumy l Identyfikacja przewodów pod napięciem Dane techniczne Magna Track 102 Głębokość wykrywania 102 cm 1,3 kg 4,6 m (w zal. od wielkości obiektu) Zasilanie 6 x LR6 (AA) 1,5V Maks. czas działania 100 h

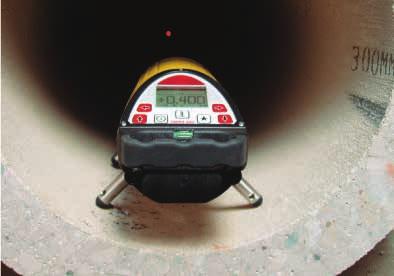

25 Niwelatory liniowe PIPER 100 i PIPER 200 Idealne urządzenia do układania rur kanalizacyjnych PIPER 100 z ręcznym naprowadzaniem celu PIPER 200 z automatycznym naprowadzaniem celu Dane techniczne Piper 100 / Piper 200 Dokładność pomiaru ±1,6 mm / 30 m Dioda laserowa 635 nm, czerwona Automatyczne naprowadzanie celu tylko Piper 200 Baterie 7,4 V / 3,8 Ah Waga 2 kg Wymiary 96 mm x 267 mm Konstrukcja aluminium Zakres temperatury pracy 20 C do 50 C Zakres pochylenia 15% do 30% Zakres samopoziomowania ±10% Zakres poprzeczny linii 6 m / 30 m Moc lasera max. 4,75 mw Zasięg pracy baterii pilota przód do 150 m / tył do 10 m Czas pracy baterii pilota ok. 12 miesięcy Stopień ochrony przed wodą IPX8 Tarcza celownicza jest Zestaw Piper 100 i Piper 200 zawiera: l niwelator liniowy z walizką l pilot do niwelatora l tarczę celowniczą l baterię 4 Ah l ładowarkę do baterii l instrukcję obsługi l komplet nóżek do rur o średnicy 150 mm Zasada działania niwelatora laserowego PIPER

26 Systemy sterowania maszynami LMD 360R wyświetlacz kabinowy l Połączenie radiowe z czujnikiem LMR 360R l Montaż na szybie za pomocą przyssawki l Nie przesłania widoku operatora jest przezroczysty l Wyświetla 9 kanałów wskazań odbiornika l Informacje o położeniu w pionie: wyżej/niżej l Informacje o odchyleniu do pionu (pionowanie) l Sterowanie funkcjami czujnika z poziomu kabiny l Zasilanie z gniazdka zapalniczki Wskaźnikowe systemy sterowania 1D LMR 360R Odbiornik wiązki lasera l Dokładna kontrola spadku/poziomu l Wbudowany wskaźnik pionu l Współpraca z dowolnym laserem obrotowym l Odporność na wodę i wibracje l Akumulator wielokrotnego ładowania l Połączenie radiowe z wyświetlaczem LMD360R l Mocowanie na klamry lub magnesy l Pamięć ostatniego położenia wiązki lasera Dane techniczne LMR 360R Zasięg działania (odl. od niwelatora) 200 m Kąt odbioru wiązki 360 Wysokość okna detektora Tryby dokładności 25 cm Dokładny: 6 mm Zgrubny: 12 mm Wskaźnik pionu ± 5 Odporność na warunki zewnętrzne Zasilanie Czas pracy Czas ładowania Zasięg pracy z wyświetlaczem kabinowym LMD 360R Wymiary Waga Mocowanie IP57 Wbudowany akumulator NiMH 30 godzin 12 godzin 30 m 37,5 x 7,5 x 10,7 cm 1,8 kg Na klamry lub magnesy

27 Systemy sterowania maszynami Systemy na koparkę, spycharkę, równiarkę Systemy na koparkę Jednospadkowe idealny do wykopów wodnokanalizacyjnych, fundamentów lub niwelacji powierzchni terenu. Dwuspadkowe przeznaczony dla firm wykonujących pracę, gdzie spadki biegną w dwóch kierunkach jak i do prac wyrównawczych przy skarpach i rowach. Dwuspadkowe z czujnikiem do skarpowania maszyny wyposażone w czujnik nachylenia zalecane są dla użytkowników maszyn z łyżką wychylną przy wykonywaniu skarp i kopaniu rowów, jak również przy pracach wymagających zachowania spadku względem dwóch osi. Przy pomocy czujnika nachylenia następuje kompensacja błędu wysokości spowodowanego przechyłem łyżki. Systemy na spycharkę lub równiarkę Systemy 2D: Panel sterujący CB14 panel sterujący CB14, to nowa generacja technologii, pozwalająca na pracę o najwyższej jakości, wydajności i dokładności. System automatyczny automatyczna kontrola spadku. System ultradźwiękowy praca z czujnikiem ultradźwiękowym SH 2 lub SH 14. System laserowy system został opracowany w celu umożliwienia współpracy z jednym lub dwoma odbiornikami laserowymi. Systemy 3D systemy zaprojektowane w celu współpracy z GPS lub tachimetrem. System automatyczny 2D z dwoma czujnikami lasera system przeznaczony do niwelacji placów i budowy dróg. Zastosowanie dwóch czujników wysokości pozwala na realizację płaszczyzn bez konieczności nabijania palików i rozciągania linki referencyjnej. Ważną zaletą systemu jest możliwość jazdy maszyną w każdym kierunku niezależnie od kierunku spadków ponieważ spadki jak i wysokość realizowane są przez odzwierciedlenie promienia laserowego nadawanego przez niwelator laserowy. Czujnik ultradźwiękowy pozwala na profilowanie łuków poziomych i pionowych.

28 Urządzenia pomiarowe dla budownictwa: l ręczne dalmierze laserowe Leica DISTO oraz PREXISO l niwelatory optyczne l niwelatory elektroniczne l niwelatory laserowe l lasery liniowe l lasery krzyżowe i punktowe l wykrywacze urządzeń podziemnych Leica DIGI SYSTEM l teodolity elektroniczne serii Leica Builder l tachimetry elektroniczne l systemy sterowania maszynami budowlanymi l akcesoria Partner handlowy Profi Partner Sp. z o.o. i Wspólnicy Sp. k. ul. Ordona Warszawa tel.: hurtownia@profipartner.pl
