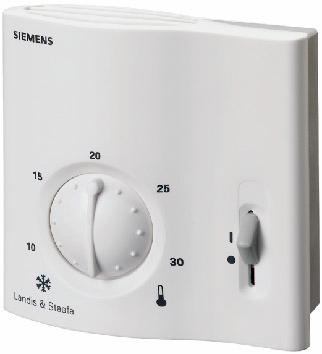

1 3 003 ermostaty pomieszczeniowe do instalacji z samym ogrzewaniem lub samym chłodzeniem RAA30... ermostaty pomieszczeniowe z ręcznym przełącznikiem ZAŁ/WYŁ Regulacja 2-stawna Zastosowanie ermostaty pomieszczeniowe RAA30... stosowane są w instalacjach ogrzewania lub chłodzenia do utrzymywania ustawionej wymaganej temperatury w pomieszczeniu. ypowe zastosowanie: Budynki mieszkalne Budynki przemysłu lekkiego Mogą współpracować z: zaworami strefowymi, siłownikami termicznymi palnikami gazowymi lub olejowymi wentylatorami pompami CE13003pl iemens Building echnologies HVAC Products

2 Funkcje Z przodu obudowy znajduje się przełącznik ZAŁ / WYŁ. OFF (WYŁ) W pozycji WYŁ, napięcie wejściowe jest fizycznie odseparowane od wyjściowego. O (ZAŁ) ermostaty pomieszczeniowe RAA30... posiadają oddzielne wyjścia: tylko ogrzewanie i tylko chłodzenie. padek temperatury w pomieszczeniu poniżej nastawionej wartości zadanej powoduje zwarcie styku ogrzewania. Jeśli temperatura w pomieszczeniu przekroczy ustawioną wartość zadaną, styk chłodzenie zostanie zwarty. ygnały sterujące Y1 3001D01 Y2 3001D02 emperatura w pomieszczeniu O O D W Histereza przełączania Wartość zadana temperatury w pomieszczeniu OFF W [ C] OFF [ C] Y1 ygnał wyjściowy Ogrzewanie D D Y2 ygnał wyjściowy Chłodzenie Zestawienie typów Opis ermostat do tylko ogrzewania lub tylko chłodzenia z przełącznikiem ZAŁ/WYŁ apięcie zasilania V AC ermostat do tylko ogrzewania lub tylko chłodzenia z przełącznikiem ZAŁ/WYŁ i wskaźnikiem trybu pracy (ED) apięcie zasilania 230 V AC + 10/-15 % ermostat do tylko ogrzewania lub tylko chłodzenia z przełącznikiem ZAŁ/WYŁ i wskaźnikiem trybu pracy (ED) i niezależnym wyłącznikiem ZAŁ/WYŁ apięcie zasilania 230 V AC + 10/-15 % yp RAA30 RAA30.16GR RAA30.26GR Urządzenia współpracujące Opis Oznaczenie typu Karta katalog. iłownik elektryczny 2-stawny FA iłownik termiczny (do zaworów grzejnikowych) A iłownik termiczny (do zaworów o skoku 2,5 mm) P Wyposażenie dodatkowe Opis Adapter 120 x 120 mm do puszek podłączeniowych 4 x 4 Adapter 96 x 120 mm do puszek podłączeniowych 2 x 4 Adapter 112 x 130 mm do okablowania natynkowego Oznaczenie typu ARG70 ARG70.1 ARG70.2 2/6 iemens Building echnologies ermostaty pomieszczenniowe RAA30... CE13003pl

3 Budowa ajważniejsze właściwości termostatów pomieszczeniowych RAA30...: Regulacja 2-stawna Przełącznik ręczny: ZAŁ / WYŁ Membrana wypełniona gazem astawy Wymaganą temperaturę w pomieszczeniu ustawia się pokrętłem na obudowie. Zakres nastaw wartości zadanej może być ograniczony za pomocą ograniczników znajdujących się pod pokrywą. Wskazówki do montażu, instalacji i uruchomienia ermostat powinien być montowany w takim miejscu, aby pomiar temperatury był możliwie najdokładniejszy, bez wpływu promieniowania słonecznego lub innych źródeł ciepła lub chłodu. Wysokość montażu powinna wynosić około 1,5 m nad podłogą. Urządzenie można montować na dostępnych w handlu puszkach przyłączeniowych lub bezpośrednio na ścianie. Czynności serwisowe (otwieranie obudowy) może przeprowadzać tylko wykwalifikowany personel (Uwaga: 250 V!). Przed otwarciem obudowy odłączyć zasilanie. Podczas montażu najpierw mocuje się podstawę, następnie na niej obudowę termostatu i wykonuje połączenia elektryczne. a końcu zakłada się pokrywę (patrz też instrukcja montażu). ermostat musi być zamontowany na płaskiej ścianie. Przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych. Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy je ustawić w pozycji pełnego otwarcia. Obsługa Budowa ermostat pomieszczeniowy jest urządzeniem bezobsługowym. Membrana wypełniona jest gazem bezpiecznym dla środowiska. Obudowa termostatu wykonana jest z tworzywa sztucznego. iemens Building echnologies ermostaty pomieszczenniowe RAA30... CE13003pl 3/6

4 Dane techniczne Zasilanie Dane funkcjonalne Warunki środowiskowe ormy i standardy Inne Obciążalność apięcie - RAA30 - RAA30.16GR / RAA30.26GR Prąd Pobór mocy każdej diody ED Częstotliwość Histereza przełączania D 1 K Zakres nastaw wartości zadanej 8 30 C Praca Warunki klimatyczne emperatura Wilgotność topień zanieczyszczeń ransport / składowanie Warunki klimatyczne emperatura Wilgotność Warunki mechaniczne Pakowanie Zgodność Dyrektywa dot. niskich napięć tandard wyrobu V AC 230 V AC +10/-15 % 0,2 6(2) A 0,5 VA (tylko RAA30.16/30.26) 50 lub 60 Hz wg IEC klasa 3K C <95 % r.h. normalny wg E wg IEC klasa 2K3/1K C <95 % r.h. klasa 2M2 pojedynczo / min. zamówienie 20 szt. 73/23/EEC i 93/68/EEC E Zgodność C-ick tandard emisji EMC A/Z :1994 Klasa bezpieczeństwa topień ochrony II wg E IP30 wg E Zaciski śrubowe do przewodów 2 x 1,5 mm 2 lub 1 x 2,5 mm 2, min. 0,5 mm 2 Waga 0,14 kg Kolor biały, C G (RA 9003) 4/6 iemens Building echnologies ermostaty pomieszczenniowe RAA30... CE13003pl

5 chemat połączeń Y1 Y2 D1 RAA30 Ogrzewanie 4 Y1 Y A01 Y1 Y2 D2 RAA30 Chłodzenie 4 Y1 Y A02 A D1 Zawór strefowy lub zawór termiczny do ogrzewania D2 Zawór strefowy lub zawór termiczny do chłodzenia apięcie zasilania V AC (tylko RAA30) 230 V AC (tylko RAA30.16GR/ RAA30.26GR) 1 ermostat pomieszczeniowy Przełącznik: ZAŁ/WYŁ Y1 Wyjście sterujące Ogrzewanie V AC (tylko RAA30) 230 V AC (tylko RAA30.16GR/ RAA30.26GR) Y2 Wyjście sterujące Chłodzenie V AC (tylko RAA30) 230 V AC (tylko RAA30.16GR/ 1 RAA30.26GR) Masa Element termostatyczny (membrana wypełniona gazem) D1 RAA30.16GR Ogrzewanie 3003A04 D1 RAA30.26GR Ogrzewanie 3003A04 4, 5 Wejście 230 V AC 50 Wyjście A Przełącznik pomocniczy Wymiary ermostat RAA M01 Podstawa montażowa , ,4 42,8 3,6 3001M02 5/6 iemens Building echnologies ermostaty pomieszczenniowe RAA30... CE13003pl
