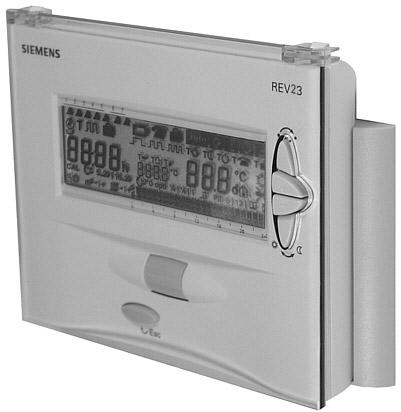

1 2 264 Adaptacyjny pomieszczeniowy regulator temperatury REV23 5 trybów pracy, funkcje ogrzewanie / chłodzenie, wybór menu za pomocą rolki nastaw Pomieszczeniowy regulator temperatury z własnym zasilaniem Prosty i intuicyjny wybór menu za pomocą rolki nastaw Adaptacyjny dwustawny regulator zapewniający regulację PID (patent) Wybór trybu pracy: tryb automatyczny z maksymalnie trzema okresami ogrzewania lub chłodzenia, utrzymywanie temperatury komfortu, utrzymywanie temperatury ekonomicznej, zabezpieczenie przed zamarzaniem z jednym trybem dobowym i jednym okresem ogrzewania lub chłodzenia W trybie automatycznym dla każdego okresu ogrzewania lub chłodzenia można ustawić jedną wartość zadaną temperatury Sterowanie urządzeniami chłodniczymi Zastosowanie Regulator przeznaczony jest do regulacji temperatury w pomieszczeniu w: Apartamentach, domkach jednorodzinnych lub letniskowych Biurach, pojedynczych pokojach, salach narad lub pomieszczeniach handlowych Do sterowania następujących urządzeń: Zawory elektromagnetyczne nagrzewnic wodnych lub palników gazowych Palniki nadmuchowe gazowe lub olejowe Pompy obiegowe w układach ogrzewania, zawory strefowe Elektryczne urządzenia grzewcze lub wentylatory elektrycznych nagrzewnic akumulacyjnych Siłowniki elektrotermiczne Urządzenia chłodnicze CE1N2264pl Siemens Building echnologies HVAC Products

2 Funkcje Zamawianie Regulacja PID z adaptacyjnym lub nastawialnym cyklem przełączania Sterowanie 2-stawne ryb automatyczny z dobowym programem przełączania dla trybu dobowego, dni roboczych lub tygodniowego z maksymalnie 3 okresami ogrzewania lub chłodzenia na dzień Jedna wartość zadana temperatury dla każdego okresu ogrzewania lub chłodzenia ryb dobowy z jednym okresem ogrzewania lub chłodzenia Zdalne sterowanie Przycisk forsowania Kalibracja czujnika i funkcja kasowania (reset) Funkcja zabezpieczenia przed zamarzaniem lub przekroczeniem temperatury Ograniczenie minimum wartości zadanej ryb wakacyjny ryb ogrzewania lub chłodzenia Okresowe uruchamianie pompy Optymalizacja załączania dla pierwszego okresu ogrzewania Pomieszczeniowy regulator temperatury z programem tygodniowym REV23 Opis Przy zamawianiu należy podać oznaczenie typu. Regulator dostarczany jest w komplecie z bateriami. Wyświetlacz i elementy do obsługi Elementy do obsługi Wybór trybu pracy Przycisk cieplej Przycisk chłodniej Przycisk forsowania Rolka nastaw do wybierania menu i podmenu oraz dokonywania nastaw. Zatwierdzanie przez przyciśnięcie Opuszczenie bieżącego poziomu menu i powrót na poziom ostatnio aktywny (wyświetlane nastawy zostają zaakceptowane) 2/12 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl

3 Wskazania Aktualny czas C emperatura w pomieszczeniu Wymiana baterii (symbol ten ukazuje się na ok. 3 miesiące przed wyczerpaniem baterii) Aktywne sterowanie zdalne Aktywny tryb wakacyjny Wybór trybu pracy (w danej chwili aktywny jest tylko jeden tryb pracy) ryb automatyczny ryb komfortu ryb ekonomiczny Zabezpieczenie przed zamarzaniem lub przekroczeniem temperatury ryb dobowy (24-godzinny) z jednym okresem ogrzewania lub chłodzenia (okres ogrzewania lub chłodzenia generowany jest automatycznie na podstawie bieżącego programu dobowego) Chwilowa zmiana bieżącej wartości zadanej temperatury (zmiana ta obowiązuje tylko do chwili osiągnięcia następnego punktu przełączenia) C Po jednokrotnym przyciśnięciu przycisku + lub na wyświetlaczu pokaże się ustawiona wcześniej wartość zadana temperatury. Można ją zmieniać ze skokiem co 0,2 C (maks. ±4 C). Przycisk forsowania Za pomocą tego przycisku w trybach pracy i można przełączyć temperaturę komfortu na temperaturę ekonomiczną i na odwrót. Zmiana ta obowiązuje do chwili osiągnięcia następnego punktu przełączenia lub zmiany trybu pracy. Nastawy użytkownika wybierane z menu: dostępne są 4 główne pozycje menu Aktualny czas i dzień Menu główne Podmenu Nastawy h Aktualny czas Bieżący dzień tygodnia emperatura Menu główne Podmenu Nastawy fabryczne ogrzewanie / chłodzenie Wartość zadana trybu komfortu 19 C 23 C Wartość zadana trybu ekonomicznego Wartość zadana zabezpieczenia przed zamarzaniem lub przekroczeniem temperatury Wartość zadana trybu ekonomicznego dla zdalnego sterowania 16 C 29 C 5 C 35 C 10 C 30 C Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl 3/12

4 Program przełączania Menu główne Podmenu Nastawy Wybór dnia tygodnia, dnia roboczego, weekendu lub tygodnia Wybór liczby okresów ogrzewania (maks. 3) Wybór czasu rozpoczęcia i zakończenia okresu ogrzewania / chłodzenia C Wybór wartości zadanej temperatury okresu ogrzewania / chłodzenia Nieobecność Menu główne Podmenu Wprowadzenie wakacji lub okresu nieobecności (liczba dni z nastawą trybu ekonomicznego, maks. 99 dni) Wartość zadana temperatury podczas nieobecności: nastawa fabryczna 12 C Nastawy instalatora wybierane z menu Pozycja menu CAL Nastawy Kalibracja czujnika Ograniczenie wartości zadanej Optymalizacja załączania dla pierwszego okresu ogrzewania (w jednostkach czasu na 1 C) Sterowanie 2-stawne Regulacja PID, tryb adaptacyjny Regulacja PID z cyklem przełączania 6 lub 12 minut / Okresowe uruchamianie pompy Wył / Zał ryb pracy ogrzewanie / chłodzenie Wartości zadane temperatury Funkcja ochrony W automatycznych trybach pracy, wartości zadane temperatury można ustawić indywidualnie dla każdego okresu komfortu i dla trybów utrzymania temperatury. Wartość zadana temperatury ekonomicznej jest taka sama dla trybu automatycznego i trybów utrzymania temperatury. W trybie zabezpieczenia przed zamarzaniem lub przekroczeniem temperatury, temperatura w pomieszczeniu jest ciągle monitorowana. Jeżeli spadnie (wzrośnie) poniżej (powyżej) wartości zadanej, to włączane jest ogrzewanie / chłodzenie celem utrzymania ustawionej wartości zadanej temperatury zabezpieczenia przed zamarzaniem lub przekroczeniem temperatury. 4/12 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl

5 Dobowy tryb pracy Przykład Regulator generuje dobowy tryb pracy na podstawie bieżącego programu dobowego. Automatycznie wybierany jest czas włączenia pierwszego okresu ogrzewania / chłodzenia i czas wyłączenia ostatniego okresu ogrzewania / chłodzenia w celu wyznaczenia i wyświetlenia całego okresu ogrzewania/ chłodzenia. Wartością zadaną temperatury komfortu jest zapamiętana standardowa wartość zadana dla trybu utrzymania temperatury komfortu. Wyznaczony w ten sposób dobowy tryb pracy utrzymywany jest do chwili wybrania innego trybu pracy. C Z h Dobowy tryb pracy generowany automatycznie Bieżący dobowy program przełączania Program przełączania Program przełączania jest wykorzystywany jako program tygodniowy lub dobowy, zależnie od ustawień. Można także wybrać jeden z trybów pracy utrzymania temperatury, w którym program przełączania nie będzie stosowany. W tygodniowym programie przełączania możliwe jest zaprogramowanie każdego dnia oddzielnie, dni roboczych (1-5), weekendu (6-7) lub całego tygodnia (1-7). Przy programowaniu okresu ogrzewania / chłodzenia dostępne są 3 różne programy. Można wybrać 1, 2 lub 3 okresy ogrzewania / chłodzenia. Dla każdego okresu ogrzewania / chłodzenia wprowadza się czas rozpoczęcia, czas zakończenia i wartość zadaną komfortu. W przerwach pomiędzy okresami ogrzewania / chłodzenia utrzymywana jest zawsze wartość zadana temperatury ekonomicznej, którą można ustawić w menu temperatury. Przykład z 2 okresami ogrzewania na dzień C szy okres ogrzewania 2-gi okres ogrzewania 2261Z h Funkcja wakacyjna Funkcja wakacyjna wybierana jest w menu użytkownika. Ustawia się początek okresu wakacji (dzień wyjazdu / / dzień tygodnia), czas trwania i wartość zadaną ( ) podczas nieobecności. Umożliwia to utrzymanie wymaganej temperatury w czasie do 99 dni. Codziennie o północy licznik dni zmniejsza się o 1. Jeśli okres wakacji zakończy się i licznik osiągnie wartość 00, to regulator wznawia realizację ostatnio wybranego trybu pracy. Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl 5/12

6 Sterowanie zdalne Przy zastosowaniu odpowiedniego urządzenia sterowania zdalnego, regulator może zostać przełączony na utrzymywanie niezależnie ustawianej temperatury ekonomicznej. Przełączanie odbywa się za pośrednictwem bezpotencjałowego styku podłączonego do zacisków 1 i 2. Na wyświetlaczu pokazuje się wówczas symbol. Po rozwarciu styku regulator wznawia ostatnio realizowany tryb pracy. Praca według nastaw w regulatorze 1 Utrzymywana temperatura ekonomiczna dla sterowania zdalnego Z Z06 Urządzenia do zdalnego sterowania Odpowiednie urządzenia do sterowania zdalnego to: modem telefoniczny, ręczny przełącznik, przełącznik okienny, czujnik obecności, centrala, itp. Nastawy fabryczne Czasy przełączania emperatury w C ryb pracy Auto Blok / dni tygodnia 1-5 Po-Pt 6-7 So-Nd 1-szy okres ogrzewania gi okres ogrzewania 3-ci okres ogrzewania szy okres ogrzew gi okres ogrzew. 3-ci okres ogrzew Po-Nd 1-7 Po-Nd 1-7 Po-Nd Nieobecność Nastawy fabryczne dla poziomu instalatora Ograniczenie wartości zadanej Regulacja PID, tryb adaptacyjny Optymalizacja załączania Okresowe uruchomienie pompy: Wył Aktywne ogrzewanie 6/12 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl

7 Poziom instalatora Dostęp Kalibracja czujnika CAL Ograniczenie wartości zadanej W celu wejścia na poziom instalatora, należy przekręcić rolkę nastaw w dół i w górę trzymając wciśnięte przyciski cieplej i zimniej. Jeżeli wyświetlana na wyświetlaczu temperatura nie odpowiada rzeczywistej temperaturze w pomieszczeniu, to można przeprowadzić kalibrację czujnika (funkcja ta dostępna jest na poziomie instalatora). Wyświetlana temperatura może być dopasowana do rzeczywistej temperatury w pomieszczeniu zmieniając ją skokowo co 0,2 C o wartość maks. ±2 C. Ograniczenie minimalnej wartości zadanej do temperatury 16 C zapobiega niepożądanemu przenikaniu ciepła do sąsiednich pomieszczeń w budynkach z kilkoma strefami ogrzewania. Optymalizacja włączenia Optymalizacja powoduje przesunięcie punktu włączenia pierwszego okresu ogrzewania (wcześniejsze włączenie) tak, aby ustawiona wartość zadana została osiągnięta w wymaganym czasie. Nastawa zależy od rodzaju obiektu regulacji, tzn. od przenikania ciepła (rodzaj rur w rurociągu, grzejników), dynamiki budynku (masa, izolacja) i wydajności grzewczej (wydajność kotła, temperatura czynnika). Optymalizacja załączania aktywna jest przy nastawie Przykład: rzeczywista temperatura w pomieszczeniu 18 C, wartość zadana 20 C C 20 P on 19 R x 18 1-szy okres ogrzewania h/ C - 4 h - 3 h - 2 h - 1 h 1/2h/ C - 2 h - 1½ h - 1 h - ½ h 1/4h/ C - 1 h - ¾ h - ½h - ¼ h Wyłączona optymalizacja włączenia 2264D03 Start t (wolne układy regulacji) (normalne układy regulacji) (szybkie układy regulacji) (nie ma wpływu) emperatura ( C) R x Rzeczywista temperatura w pomieszczeniu t Przesunięcie punktu włączenia (godz) P on Rozpoczęcie sterowania optymalizacją włączenia Regulacja ryb adaptacyjny REV23 jest 2-stawnym regulatorem umożliwiającym regulację typu PID. Regulacja temperatury w pomieszczeniu odbywa się przez sterowanie urządzeniem wykonawczym. Regulator wytwarza sygnał sterujący (pozycjonujący) zależny od odchyłki rzeczywistej temperatury w pomieszczeniu (mierzonej wbudowanym w regulator czujnikiem) od wartości zadanej. Sposób reakcji układu na odchyłkę zależy od wybranego algorytmu regulacji: Regulator dostarczany jest z uaktywnionym trybem adaptacyjnym, umożliwiającym automatyczną adaptację regulatora do obiektu regulacji (rodzaj konstrukcji budynku, typ grzejników, wielkość pomieszczeń, itp.). Po upływie czasu, w którym odbyła się adaptacja, regulator dokonuje optymalizacji swoich parametrów i wykorzystuje je w dalszej pracy. Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl 7/12

8 Wyjątki W wyjątkowych przypadkach, kiedy w trybie adaptacyjnym nie uzyskano zadowalających rezultatów, można wybrać tryb PID 12, PID 6 lub 2-Pt: ryb PID 12 ryb PID 6 ryb 2-Pt Cykl przełączania 12 minut dla normalnych lub wolnych obiektów regulacji (ciężkie budynki, duże przestrzenie, żeliwne grzejniki, palniki olejowe) Cykl przełączania 6 minut dla szybkich obiektów regulacji (lekkie budynki, małe przestrzenie, grzejniki płytowe lub konwektorowe, palniki gazowe) Czysta regulacja 2-stawna z histerezą przełączania 0,5 C (±0,25 C) do bardzo trudnych obiektów regulacji ze znacznymi zmianami temperatury zewnętrznej Okresowe uruchomienie pompy / ryb pracy ogrzewanie / chłodzenie / Funkcja kasowania (reset) Zabezpiecza pompę przed zablokowanie na skutek dłuższych okresów postoju. Okresowe uruchomienie pompy uaktywniane jest na jedną minutę o północy, co 24 godziny. Funkcję tą można wybrać w menu na poziomie instalatora. Okresowe uruchomienie pompy aktywne: / nieaktywne: Regulator przystosowany jest do współpracy z urządzeniami chłodniczymi. Funkcję tą można wybrać w menu na poziomie instalatora. Regulator dostarczany jest z ustawieniem dla ogrzewania (patrz nastawy fabryczne). Kasowanie nastaw użytkownika: Przyciśnij przycisk w otworze z tyłu regulatora przez co najmniej 1 sekundę: spowoduje to przywrócenie wartości fabrycznych nastaw użytkownika (nastawy instalatora nie ulegają zmianie). Zegar zostaje ustawiony na godzinę 12:00. Podczas operacji resetowania wszystkie pola wyświetlacza zapalają się, co umożliwia sprawdzenie wyświetlacza. Kasowanie wszystkich nastaw użytkownika oraz nastaw instalatora: Przyciśnij przycisk w otworze z tyłu regulatora oraz przyciski cieplej i chłodniej przez co najmniej 1 sekundę. Po zresetowaniu przywrócone zostaną wszystkie nastawy fabryczne (patrz Nastawy fabryczne ). Budowa mechaniczna Wymiana baterii Regulator Podstawa Na około 3 miesiące przed wyczerpaniem baterii na wyświetlaczu ukazuje się symbol, pomimo to regulator w dalszym ciągu realizuje wszystkie swoje funkcje. Podczas wymiany baterii dane podtrzymywane są przez maksymalnie 1 minutę. REV23 posiada obudowę z tworzywa sztucznego z dużym wyświetlaczem i łatwo dostępnymi elementami nastawczymi do obsługi. Regulator zdejmuje się z podstawy przez wysunięcie do góry. Możliwa jest wówczas wymiana dwóch baterii 1,5 V typu AA w komorze baterii znajdującej się z tyłu regulatora. Podstawa może być mocowana na dostępnych w handlu puszkach przyłączeniowych lub bezpośrednio na ścianie. W podstawie znajduje się jedynie złącze elektryczne łączące regulator z urządzeniami peryferyjnymi. Wszystkie układy elektroniczne (wraz z przekaźnikiem z bezpotencjałowym stykiem przełączającym) znajdują się w regulatorze. 8/12 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl

9 Wskazówki Projektowanie Pomieszczeniowy regulator temperatury powinien być zamontowany w głównym pomieszczeniu mieszkalnym. Miejsce montażu należy wybrać tak, aby pomiar temperatury był możliwie jak najdokładniejszy, bez wpływu promieniowania słonecznego czy źródeł ciepła lub chłodu Wysokość montażu około 1,5 m nad podłogą Regulator może być mocowany na dostępnych w handlu puszkach przyłączeniowych lub bezpośrednio na ścianie Nad regulatorem należy pozostawić odpowiednio dużą przestrzeń, aby dało się go zdjąć z podstawy i potem założyć min. 10 cm 2261Z03 Montaż i instalacja Uruchomienie Podczas instalacji najpierw należy zamocować podstawę, potem podłączyć przewody elektryczne. Regulator zakłada się na podstawę wsuwając od góry Szczegółowe informacje podane są w instrukcji montażu i instalacji dostarczonej z regulatorem Przy wykonywaniu połączeń elektrycznych należy przestrzegać lokalnych przepisów bezpieczeństwa i norm Styk sterowania zdalnego 1 / 2 musi być okablowany oddzielnym, ekranowanym przewodem Należy usunąć pasek izolacyjny baterii, zabezpiecza on regulator przed niepożądanym uruchomieniem podczas transportu lub przechowywania Parametry regulacyjne można zmienić na poziomie instalatora Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy je ustawić w pozycji pełnego otwarcia Jeśli wyświetlana wartość temperatury nie jest zgodna z rzeczywistą wartością zmierzoną, czujnik temperatury powinien zostać skalibrowany (patrz Kalibracja czujnika ) Dane techniczne Dane ogólne Napięcie zasilania Baterie (alkaliczne AA) rwałość baterii Podtrzymywanie danych bez baterii Obciążalność styków przekaźnika Napięcie Prąd 3 V DC 2 x 1,5 V ok. 2 lata przez maks. 1 min V AC 6 (2,5) A Klasa bezpieczeństwa II wg EN Element pomiarowy Zakres pomiarowy Stała czasowa Zakres nastaw wartości zadanych emperatura komfortu emperatura ekonomiczna emperatura zabezpieczenia przed zamarzaniem NC 10 kω ±1 % przy 25 C 0 50 C maks. 10 min 5 29 C 5 29 C C (nastawa fabryczna 5 C) Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl 9/12

10 Normy i standardy Standardy produktu Warunki środowiskowe Waga Kolor Wymiary Rozdzielczość nastaw i wyświetlacza Wartości zadane Czasy przełączania Pomiar wartości rzeczywistej Wskazanie wartości rzeczywistej Wskazanie czasu bieżącego Zgodność CE Zgodność elektromagnetyczna Dyrektywa dot. niskich napięć C-ick Elektryczne urządzenia automatycznego sterowania do użytku domowego i podobnych zastosowań Zgodność elektromagnetyczna Odporność na zakłócenia Emisja zakłóceń Praca Warunki klimatyczne Dopuszcz. temperatura otoczenia Wilgotność Przechowywanie i transport Warunki klimatyczne emperatura otoczenia Wilgotność Warunki mechaniczne Z opakowaniem Obudowa Podstawa Obudowa 0,2 C 10 min 0,1 C 0,2 C 1 min 89/336/EEC 73/23/EEC N474 EN IEC/EN IEC/EN klasa 3K3 wg IEC C < 85 % r.h. klasa 2K3 wg IEC C < 93 % r.h. klasa 2M2 wg IEC ,33 kg biały, RAL9003 szary, RAL x 104,5 x 30 mm Schemat połączeń L 2252A02 DC 3 V 1 2 L2 L L1 AC V S1 N Y1 M1 N L Faza, V AC Pomieszczeniowy regulator temperatury REV23 L1 Styk N.O., V AC / 6(2,5) A S1 Urządzenie zdalnego sterowania (beznapięciowe) L2 Styk N.Z., V AC / 6(2,5) A 1 Sygnał zdalne sterowanie M1 Pompa obiegowa 2 Sygnał zdalne sterowanie N Neutralny Y1 Urządzenie wykonawcze 10/12 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl

11 Przykłady zastosowania F1 F2 2261S03 F2 F1 Y2 Y2 M1 M1 2261S01 Nagrzewnica wodna Palnik gazowy 2264S01 Y4 M Y3 M E1 2261S02 Zawór strefowy Urządzenie chłodnicze Y1 M1 E1 F1 F2 M1 Y1 Y2 Y3 Y4 Urządzenie chłodnicze ermostat ograniczający ermostat bezpieczeństwa Pompa obiegowa Pomieszczeniowy regulator temperatury REV23 Zawór 3-drogowy sterowany ręcznie Zawór elektromagnetyczny Zawór 3-drogowy z napędem Zawór 2-drogowy z napędem 2261S04 Pompa obiegowa z regulacją wstępną ręcznym zaworem mieszającym Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl 11/12

12 Wymiary M Ø Wymiary w mm 12/ Siemens Building echnologies Siemens Building echnologies Pomieszczeniowy regulator temperatury REV23 CE1N2264pl
