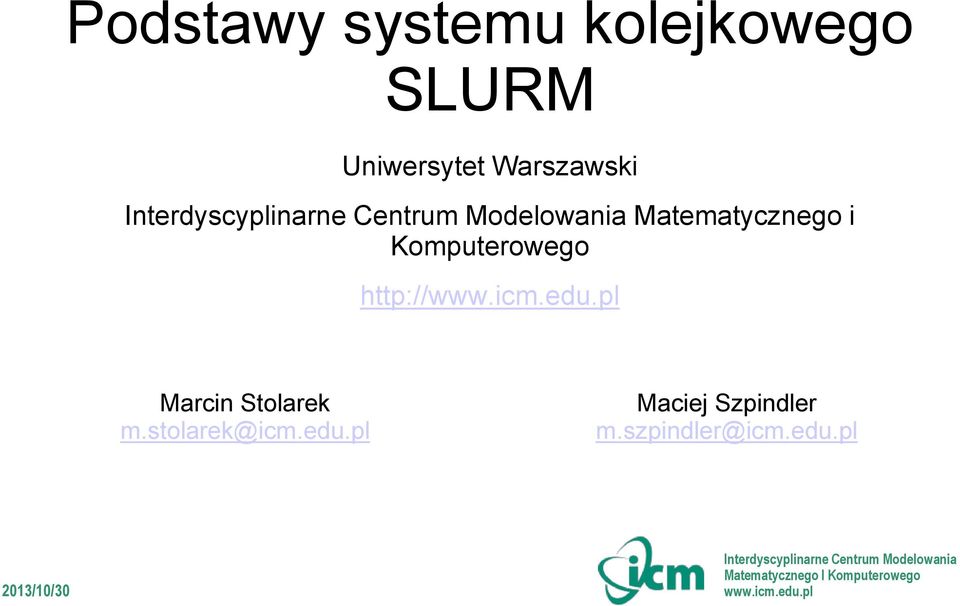

1 Podstawy systemu kolejkowego SLURM Uniwersytet Warszawski Matematycznego i Komputerowego Marcin Stolarek m.stolarek@icm.edu.pl Maciej Szpindler m.szpindler@icm.edu.pl

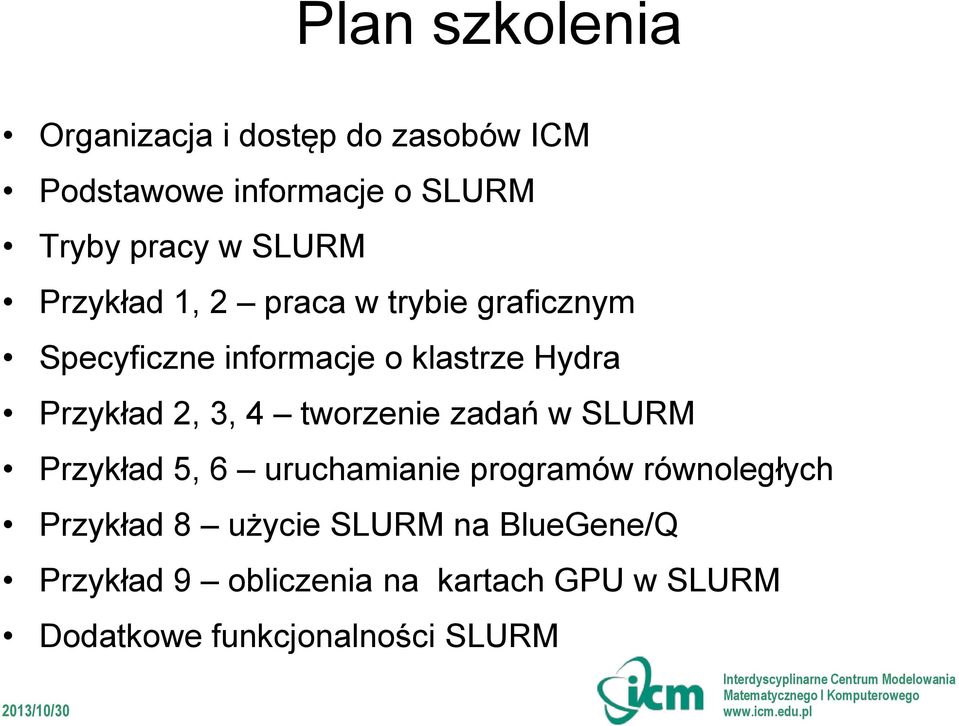

2 Plan szkolenia Organizacja i dostęp do zasobów ICM Podstawowe informacje o SLURM Tryby pracy w SLURM Przykład 1, 2 praca w trybie graficznym Specyficzne informacje o klastrze Hydra Przykład 2, 3, 4 tworzenie zadań w SLURM Przykład 5, 6 uruchamianie programów równoległych Przykład 8 użycie SLURM na BlueGene/Q Przykład 9 obliczenia na kartach GPU w SLURM Dodatkowe funkcjonalności SLURM

3 Login.icm.edu.pl Logowanie do sieci ICM Używamy protokołu SSH Putty (Windows), ssh (Linux, Mac) Łączenie poprzez serwer dostępowy (kolejkowy) login.icm.edu.pl (hpc.icm.edu.pl) Zastępuje dostęp przez delta/gw/atol Środowisko w stanie prawie-stabilnym

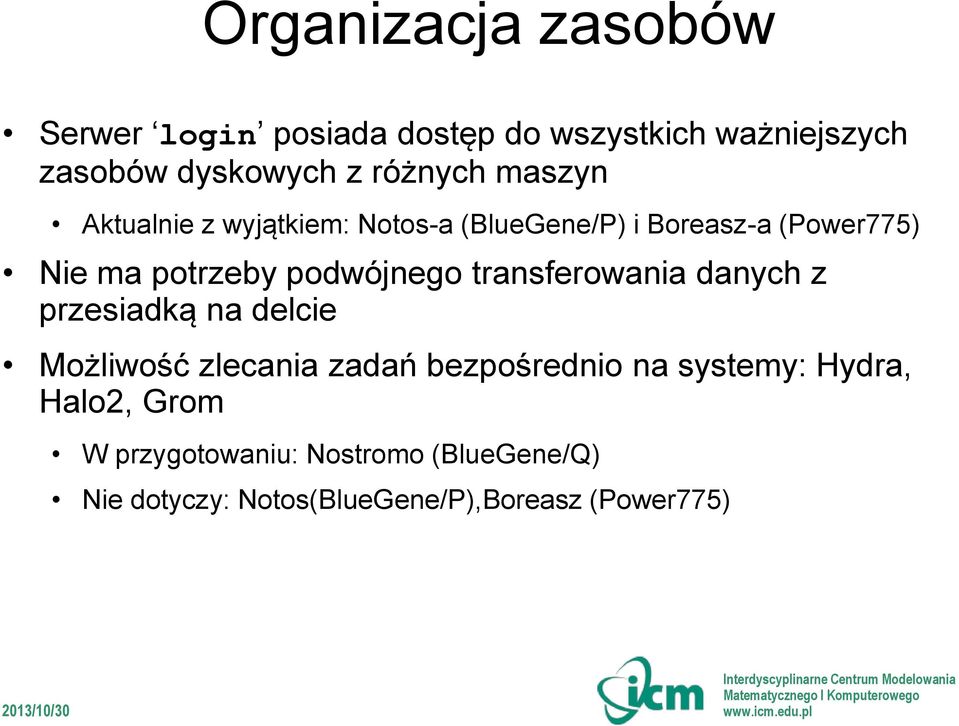

4 Organizacja zasobów Serwer login posiada dostęp do wszystkich ważniejszych zasobów dyskowych z różnych maszyn Aktualnie z wyjątkiem: Notos-a (BlueGene/P) i Boreasz-a (Power775) Nie ma potrzeby podwójnego transferowania danych z przesiadką na delcie Możliwość zlecania zadań bezpośrednio na systemy: Hydra, Halo2, Grom W przygotowaniu: Nostromo (BlueGene/Q) Nie dotyczy: Notos(BlueGene/P),Boreasz (Power775)

5 Organizacja zasobów cd. Kompilacja w trybie cross-compilation nie dostępna na serwerze kolejkowym (login) Kompilacje wykonujemy na docelowej maszynie (Nostromo) lub na węzłach obliczeniowych (Hydra, Halo2, Grom)

6 Organizacja zasobów (schemat) Internet (Dom, Instytut) ssh login.icm.edu.pl /icm/* boreasz notos ssh nostromo /icm/nostromo/home hydra/grom /icm/hydra/home /icm/hydra/software /icm/hydra/* halo2 /icm/halo2/home slurm /icm/home /icm/tmp

7 Dostępne informacje Strona wiki centrum obliczeniowego ICM UW

8 System SLURM Menadżer zasobów (system kolejkowy) dla klastrów obliczeniowych na licencji GNU Funkcjonalność Alokacja określonych zasobów (węzłów obliczeniowych) na wyłączne użycie lub bez wyłączności Uruchamianie i zarządzenie zadaniami równoległymi na przydzielonych zasobach Kolejkowanie zadań

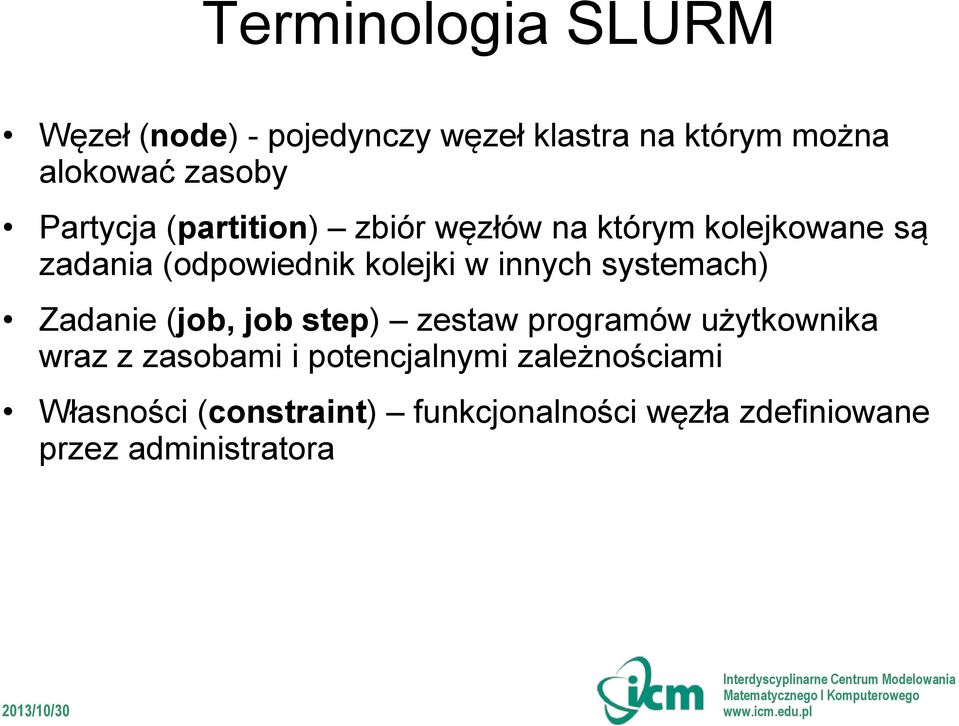

9 Terminologia SLURM Węzeł (node) - pojedynczy węzeł klastra na którym można alokować zasoby Partycja (partition) zbiór węzłów na którym kolejkowane są zadania (odpowiednik kolejki w innych systemach) Zadanie (job, job step) zestaw programów użytkownika wraz z zasobami i potencjalnymi zależnościami Własności (constraint) funkcjonalności węzła zdefiniowane przez administratora

10 SLURM komendy (szybki start) salloc - alokuje węzły i inne zasoby dla zadania użytkownika sbatch - wstawia skrypt zadania wsadowego do kolejki sbatch n4 moje_zadanie.sl scancel - wysyła sygnał / przerywa wykonanie zadania scancel --signal=sigkill 1234 scontrol- podgląd i modyfikacje zadań, partycji, rezerwacji sinfo - wyświetla informacje o węzłach i partycjach squeue - wyświetla stan kolejki zadań srun - uruchamia zadanie (równoległe) srun n4 --exclusive moj_program.exe

11 Komendy SLURM vs PBS salloc sbatch srun scancel scontrol sinfo squeue qsub qdel qalter qstat qrun

12 Organizacja środowiska: SLURM i moduły Narzędzie Modules służy do wyboru środowiska: docelowej architektury oraz dostępu do wymaganych aplikacji Typowy schemat pracy 1. W pierwszej kolejności wybór architektury, np.: 2. Alokacja zasobów SLURM poprzez salloc / sbatch / srun, np.: 3. Następnie w ramach zadania wybór aplikacji, np.: 4. Podobnie dostęp do kompilatorów, bibliotek, np.: UWAGA: Kolejność operacji ma znaczenie module load hydra-sl6 srun --pty p hydra bash -l module load vasp module load compilers/intel

13 Tryb interaktywny W trybie interaktywnym system przydziela nam określone zasoby i pozwala pracować na nich z poziomu konsoli Obliczenia wykonujemy wydając kolejne komendy Możliwość interakcji z programem Możliwość pracy z programami graficznymi (okienkowe GUI, trudne do obsługi w windows) srun --pty bash -l

14 Tryb wsadowy W trybie wsadowym system przydziela określone zasoby oraz uruchamia sekwencję komend opisaną w skrypcie Skrypt musi posiadać odpowiednią strukturę Brak interakcji z uruchomionym programem Komendy SLURM zamiennie jako opcje sbatch lub na początku skryptu w linii #SBATCH sbatch moje_zadanie.sl #!/bin/sh #SBATCH --time=1 #SBATCH N4 srun hostname sort moje_zadanie.sl

15 Zmiana parametrów zadania scontrol pozwala użytkownikowi na zmianę parametrów jego zadań, np. scontrol update JobId=<id> TimeLimit=+10 Dodaje do pierwotnego limitu czasu zadania 10 min. Format zmiany czasu to: = (nadpisanie), =+ (dodanie) lub =- (odjęcie) minuty, minuty:sekundy, godziny:minuty:sekundy, dni-godziny, dnigodziny:minuty <id> to numer zadania w SLURM, widoczny np. przez squeue

16 Zmienne środowiskowe SLURM W ramach zadania kontrolowanego przez SLURM dostęp do zmiennych środowiskowych SLURM_XXX SLURM_JOB_ID Zawiera identyfikator zadania SLURM_NODELIST Pozwala listować węzły na których działą zadanie SLURM_NTASKS Pozwala sprawdzić liczbę wszystkich procesów w ramach zadania Wiele innych

17 Przykład - SAXPY Przykładowy problem do ćwiczeń ze SLURM SAXPY (singleprecision A*X plus Y): y <- αx + y α x,y - skalar - wektory Elementarna implementacja [C]: void saxpy(int n, float a, float *x, float *y) { for (int i = 0; i < n; ++i) y[i] = a*x[i] + y[i]; } Katalog z przykładami: export EXAMPLES=/icm/hydra/software/icm/examples/slurm

18 Przykład 1: Hydra Zadanie interaktywnego z trybem graficznym: SAXPY w MATLAB 1. ssh Y login.icm.edu.pl 2. module load hydra-sl6 3. srun --pty p hydra A szkolenia bash l 4. module load matlab 5. export EXAMPLES=/icm/hydra/software/icm/examples/slurm 6. cp $EXAMPLES/saxpy.m. 7. matlab >> a = 2; >> n = 100; >> x = ones(1,n); y = a * ones(1,n); >> y = saxpy(n, a, x, y);

19 Przykład 2: Hydra SAXPY jako zadanie równoległe w MATLAB przez SLURM 1. Uruchomienie matlab 2. Import profilu równoległego (GenericSLURM) >> c = parcluster( GenericSLURM ); >> j = createjob( c ); >> n = 100; >> x = ones(1,n); y = 2.0 * ones(1,n); >> for i = 1 : 4 1, {n, i, x, y} ); >> end >> submit(j); >> wait(j); >> out = fetchoutputs(j); out{1}

20 Hydra specyficzne własności Własności węzłów (constraint) Model CPU Liczba CPU x rdzeni RAM Roboczy system plików(scratch) Interconnect Liczba węzłów AMD2435,ib,noht AMD Opteron x 6 32 GB 250 GB Infiniband DDR + 1Gb Ethernet 96 intelx5660,ib,noht Intel(R) Xeon(R) X x 6 24 GB 188 GB Infiniband QDR + 1Gb Ethernet 120 magnycours,noht AMD Opteron x GB 188 GB 10Gb Ethernet 30 interlagos,noht AMD Opteron x GB 188 GB 10Gb Ethernet 16 Pełna wersja tabeli:

21 Hydra specyficzne własności cd. Lokalizacja Zmienna środowiskowa z katalogiem dostępnym dla użytkownika Przeznaczenie Całkowita przestrzeń Współdzielona? Przeznaczona do Czy są robione intensywnych kopie zapasowe operacji (backup)? zapisu/odczytu? Quota (limit miejsca) /icm/home/ $HOME Przestrzeń przechowywania wyników obliczeń. 130TB Tak (wszystkie wezły klastra i submit host) Nie Nie Tak (min 100GB) /mnt/software - Zainstalowane aplikacje dla węzłów z SL6 20T Tak (Wszystkie węzły klastra) Nie Tak, wewnętrzny mechanizm tzw.disaster recoveryz wykorzystaniem innej siedziby Nie (przestrzeń używana dla oprogramowania). Dostępna na **nowej hydrze** $TMPDIR Lokalny scratch obliczeniowy (katalog tymczasowy) <1TB Nie Tak Nie Nie $TMPSHARED Współdzielony pomiędzy węzłami scratch obliczeniowy 108 TB Tak (Wszystkie węzły klastra) Tak Nie Tak. 10TB. Podlega automatycznemu kasowaniu. Pełna wersja tabeli:

22 Job array Funkcjonalność pozwalająca na tworzenie wielu zadań o identycznych ustawieniach Dodatkowa zmienna środowiskowa SLURM_ARRAY_TASK_ID pozwala parametryzować zadania z grupy Dostępne tylko dla zadań wsadowych uruchamianych przez sbatch, dodatkowo z opcją array sbatch --array=0,7 N1 moje_zadanie.sl sbatch --array=1,2,5,7 N1 moje_zadanie.sl sbatch --array=1-8:2 N1 moje_zadanie.sl

23 Zależności pomiędzy zadaniami Używamy sbatch / srun z opcją --dependency= <dependency_list> after:job_id[:jobid...] Start po rozpoczęciu określonego zadania / zadań afterany:job_id[:jobid...] Start po zakończeniu (jakimkolwiek) określonych zadań afternotok:job_id[:jobid...] Start po zakończeniu z błędem określonych zadań afterok:job_id[:jobid...] Start po poprawnym zakończeniu expand:job_id Zadanie ma wystartować jako rozszerzenie określonego zadania w tej samej partycji singleton Start po zakończeniu wszystkich innych zadań tego samego użytkownika

24 Przykład 3: Hydra SAXPY w C: kompilator intela 1. Alokacja węzła na hydrze module load hydra-sl6 srun --pty p hydra bash -l 2. Kompilacja na węźle cp $EXAMPLES/saxpy.c. module load compilers/intel icc o saxpy_c saxpy.c 3. Uruchomienie programu./saxpy_c

25 Przykład 4: Hydra SAXPY w C + MKL + kompilator intela 1. Alokacja węzła na hydrze module load hydra-sl6 srun --pty p hydra bash -l 2. Kompilacja i linkowanie na węźle cp $EXAMPLES/saxpy_mkl.c. module load compilers/intel icc mkl o saxpy_mkl saxpy_mkl.c 3. Uruchomienie programu./saxpy_mkl

26 Przykład 5: Hydra Job array + SAXPY 1. Przygotowanie programu na węźle cp $EXAMPLES/saxpy_arg.c. module load compilers/intel icc mkl o saxpy_arg saxpy_arg.c 2. Utworzenie skryptu kolejkowego #!/bin/bash -l #SBATCH -N 1 #SBATCH -n 1 #SBATCH A szkolenia module load compilers/intel srun saxpy_arg $SLURM_ARRAY_TASK_ID saxpy_arr.sl 3. Wstawienie do kolejki macierzy zadań sbatch --array=1,2,4 saxpy_arr.sl

27 Przykład 6: Hydra SAXPY z MPI 1. Przygotowanie programu na węźle cp $EXAMPLES/saxpy_mpi.c. module load compilers/intel module load mpi/openmpi/1.6.5-intel mpicc mkl o saxpy_mpi saxpy_mpi.c 2. Utworzenie skryptu kolejkowego #!/bin/bash l #SBATCH A szkolenia saxpy_mpi.sl module load compilers/intel mpi/openmpi/1.6.5-intel mpiexec saxpy_mpi 3. Wstawienie zadania równoległego do kolejki sbatch N1 n4 saxpy_mpi.sl

28 Przykład 7: Hydra SAXPY + OpenMP 1. Przygotowanie programu na węźle cp $EXAMPLES/saxpy_omp.c. module load compilers/intel icc openmp mkl o saxpy_omp saxpy_omp.c 2. Uruchomienie programu wielowątkowego export OMP_NUM_THREADS=4./saxpy_omp

29 Przykład 8: Nostromo SAXPY w Fortranie z użyciem ESSL 1. Przejście na nostromo (BlueGene/Q) ssh nostromo 2. Ustawienie środowiska module load mpi/xl module load essl 3. Przygotowanie programu dla węzłów obliczeniowych cp /opt/examples/essl/saxpy_essl.f90. mpif90 saxpy_essl.f90 -L$ESSL_LIB -lesslbg

30 Przykład 8: Nostromo, cd 4. Na BlueGene nie ma dostępnego trybu interaktywnego, tworzymy skrypt kolejkowy #!/bin/csh #SBATCH --nodes=1 #SBATCH --account=szkolenia srun --ntasks-per-node 1./a.out 5. Wstawiamy zadanie do kolejki sbatch saxpy_essl.sl saxpy_essl.sl

31 Przykład 9: Grom SAXPY w CUDA + kompilator CUDA 1. Zalogowanie na węzeł z GPU (grom) module unload hydra-sl6 srun --pty p grom --gres=gpu:1 bash -l 2. Przygotowanie programu dla GPU Przykład ze strony: cp /mnt/lustre/temp/mszpindl/saxpy_cuda.cu. module load cuda nvcc o saxpy_cuda saxpy_cuda.cu 3. Uruchomienie programu./saxpy_cuda

32 Strigger i notification SLURM może informować nas o konkretnych zdarzeniach Poprzez tzw. triggery strigger --set --jobid= time \ --offset= program=mój_program Ustawia trigger (set), który uruchomi program mój_program na 10 (offset 600) minut przed przekroczeniem limitu czasu (time) przez dane zadanie (id=1234) Poprzez komunikaty wysyłane em, sterowane opcjami srun / sbatch --mail-user=<user> --mail-type=<type> Powiadomienie o stanie zadania (type): BEGIN, END, FAIL, REQUEUE, ALL

33 Przydatne opcje srun --propagate=stack=unlimited --exclusive

34 Profiling SLURM wspiera profiling zadań Sprawdzanie profilu zakończonego zadania sh5util -j <jobid> w lokalnym katalogu utworzony zostanie plik opisujący zadanie w formacie hdf5, np.: hpc$ sh5util -j sh5util: Merging node-step files into./job_13526.h5 Zawartość pliku otwieramy narzędziem graficznym hdfview module load tools/hdfview hdfview

35 Profiling cd. Przykładowy profil otwarty w programie hdfview

36 sreport cluster AccountUtilizationByUser user=mstol start=01/09/13 end=12/10/13 format=accounts,cluster,cpucount,login,proper,used Accounting SLURM pozwala na sprawdzanie zużytych zasobów (w minutach procesora) Dla pojedynczego zadania przy użyciu sacct sacct j <jobid> -S <start zadania> \ -E <koniec zaadnia> \ -o JobID,AveRSS,MaxRSS,CPUTime,AllocCPUS,State Dla zadań użytkownika w określonym przedziale czasu przy użyciu sreport sreport cluster \ AccountUtilizationByUser user=<userid> \ start=01/09/13 end=12/10/13 \ format=accounts,cluster,cpucount,login,proper,used

37 Dziękujemy za uwagę!
