1 Disolwer MasterMix Praktyczny i dobry dyspergator! CHEMICAL INDUSTRY a Business Field of NETZSCH Grinding & Dispersing

2 Disolwer MasterMix Sprawdzona technologia dyspersji i mieszania Disolwery są najbardziej uniwersalnymi i najczęściej stosowanymi urządzeniami przemysłowymi do dyspersji ciał stałych w cieczach. Szybko obrotowy mieszalnik NETZSCH MasterMix jest przeznaczony do obróbki szarż w przewoźnych kadziach o objętościach do l. W przypadku większych szarż (do około l) można stosować nasze urządzenia ze zbiornikami stacjonarnymi, z mocowaniem na podestach. Prędkość obrotową mieszadła ustawia się płynnie na dowolną wartość dzięki zastosowaniu napędu sterowanego przemiennikiem częstotliwości, natomiast stopień zanurzenia mieszadła wewnątrz kadzi można, zależnie od potrzeb, regulować poprzez napędzaną hydraulicznie kolumnę podnoszenia. Istnieje możliwość wyposażenia urządzenia w zgarniak ścienny pozwalający poprawić proces mieszania i dyspersji w przypadku produktów o wysokiej lepkości. 2

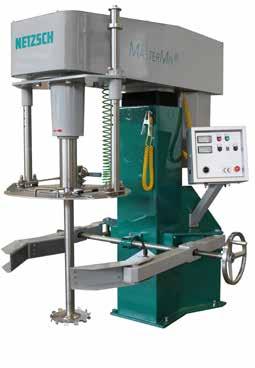

3 Charakterystyka urządzenia Szeroki zakres prędkości obrotowych Napędy sterowane częstotliwościowo Wysoka wydajność Regulacja prędkości obrotowej Cyfrowy odczyt prędkości obrotowej Automatyczny układ regulacji prędkości pracujący w pętli sprzężenia zwrotnego Hydrauliczny mechanizm podnoszenia/opuszczania Regulacja skoku Ramiona przytrzymujące kadź Wał i tarcza dyspergująca wykonane ze stali nierdzewnej Disolwer MasterMix 15 Podstawowe zalety Kompaktowa konstrukcja Łatwość obsługi, co pozwala obniżyć koszty i zaoszczędzić czas Na życzenie dostosowujemy rozwiązania do wymagań klienta W celu zapewnienia najwyższego bezpieczeństwa procesu dostępny jest szeroki wybór wyposażenia Wzrost wydajności dzięki różnorodnym, łatwym w wymianie tarczom dyspergującym i mieszającym Opcjonalna konstrukcja próżniowa umożliwiająca jednoczesne dyspergowanie z odpowietrzaniem bez narażania na kontakt z oparami lub pyłem Pomiar temperatury przy pomocy oddzielnej sondy lub z wału mieszalnika, poprawiający niezawodność procesu produkcyjnego Optymalne ustawienie położenia tarczy dyspergującej za pomocą hydraulicznego mechanizmu podnoszenia/opuszczania Disolwer uruchamia się wyłącznie: Gdy kadź jest właściwie ustawiona Przy najniższej, dostępnej prędkości obrotowej Operator jest efektywnie chroniony dzięki: Oburęcznej obsłudze otwierania i zamykania pokrywy zbiornika (opcjonalnakonstrukcja) Automatycznemu wyłączaniu, jeśli tarcze zębate znajdą się ponad poziomem produktu w zbiorniku Zabezpieczeniu przed przypadkowym dotknięciem obracającego się wału Rękawom mieszkowym służącym do ochrony wału przed pyłem Disolwer MasterMix 37 z pokrywą zbiornika próżniowego oraz zgarniakiem ściennym 3

4 Wyposażenie urządzenia Zestawienie oprzyrządowania do mieszania i Tarcza drobno ząbkowana typu HS standardowy dysk do dyspersji produktów o średniej lepkości, np. farb, lakierów i farb drukarskich Dysk NElast (żółty) do produktów powodujących wycieranie oraz ceramicznych Wysokowydajny dysk dyspergujący wymusza dodatkowy przepływ osiowy produktu, przeznaczony do mieszania i dyspergowania produktów o wysokiej lepkości Dysk zgrubnie ząbkowany typu HF dla niskich naprężeń ścinających przy mieszaniu z podwyższoną turbulencją produktów o dużej wrażliwości termicznej i dużej zawartości cząstek stałych Dysk z podwójnym ssaniem dla dużych wydajności dyspergowania w warunkach gdy cząstki stałe są podawane szybko a czas ich zwilżania jest krótki; stosowany do produktów trudno zwilżalnych o dużej lepkości Możliwość doboru innych, niewymienionych wyżej elementów mieszających takich jak: mieszadło śmigłowe, motylkowe, koszykowe do rozpuszczania itp. Standardowy panel sterowniczy Wyświetlanie natężenia prądu (obciążenia) napędu głównego w amperach Wyświetlanie prędkości obrotowej wału dyspergującego Klawisz Mieszadło WYŁ Klawisz Mieszadło ZAŁ Pokrętło PODNOSZENIE/OPUSZCZANIE 6 Pokrętło Mieszadło SZYBCIEJ/WOLNIEJ 7 8 Mechaniczny czasomierz do ustawiania czasu obróbki wsadu WYŁ. AWARYJNY 7 8 4

5 dyspersji Warianty Specjalna konstrukcja pokrywy zbiornika Konstrukcja przeznaczona do pracy w próżni Zespół zgarniacza ściennego Czujnik temperatury w sondzie lub w wale disolwera Cyfrowy czasomierz Konstrukcja podestowa z odchylaną głowicą (silnik odchylający jako opcja) Konstrukcje zgodne z ATEX do strefy 0 włącznie w kadzi z pokrywą zbiornika oraz specjalnym przepustem na wał zapewniającym rozdział stref Urządzenie do mocowania kadzi (na życzenie z napędem elektrycznym) Sterowanie za pomocą sterownika PLC z możliwością wprowadzenia funkcji zgodnie z oczekiwaniem klienta Możliwość stosowania różnych mieszadeł Wziernik z podświetleniem Możliwość zastosowania innych napędów na zamówienie Elementy wykonane w całości ze stali nierdzewnej z myślą o zastosowaniach w branży farmaceutycznej i kosmetycznej Płaska pokrywa zbiornika Zgarniacz ze ścian kadzi z własnym napędem Pokrywa zbiornika próżniowego z napędem zgarniacza Pokrywa próżniowa w wykonaniu z otworem do zasypu np. z worka 5

6 Zastosowania Farby, lakiery Farby do zastosowań przemysłowych Farby do zastosowań budowlanych Farby do zastosowań motoryzacyjnych Tusze drukarskie do druku offsetowego Tusze drukarskie w płynie Pigmenty i barwniki Masy uszczelniające Kleje Plastizole Spoiwa Farmaceutyki Kosmetyki Minerały... Dane techniczne Typ Napęd [kw] Masa [kg] Obroty [min -1 ] ShearMaster 1, MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix 18 18, MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix

7 NETZSCH 8888 Typ Wymiary [mm] A A max B C E F min/max G H max *) K max ShearMaster MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix MasterMix *) wysokość maksymalna ruchoma i płaska pokrywa kadzi bez zgarniacza B J H A Hub 8888 NETZSCH D E C K G F Po uzgodnieniu, istnieje możliwość wykonania urządzenia w innych rozmiarach i konstrukcji. Prosimy o kontakt w tej sprawie. 7
