1 SYSTEM INSTRUKCJA INSTALATORA VIDEOMONITOR KOLOROWY SIGNO VIDEO nr ref. 1740/40 -/41 -/42

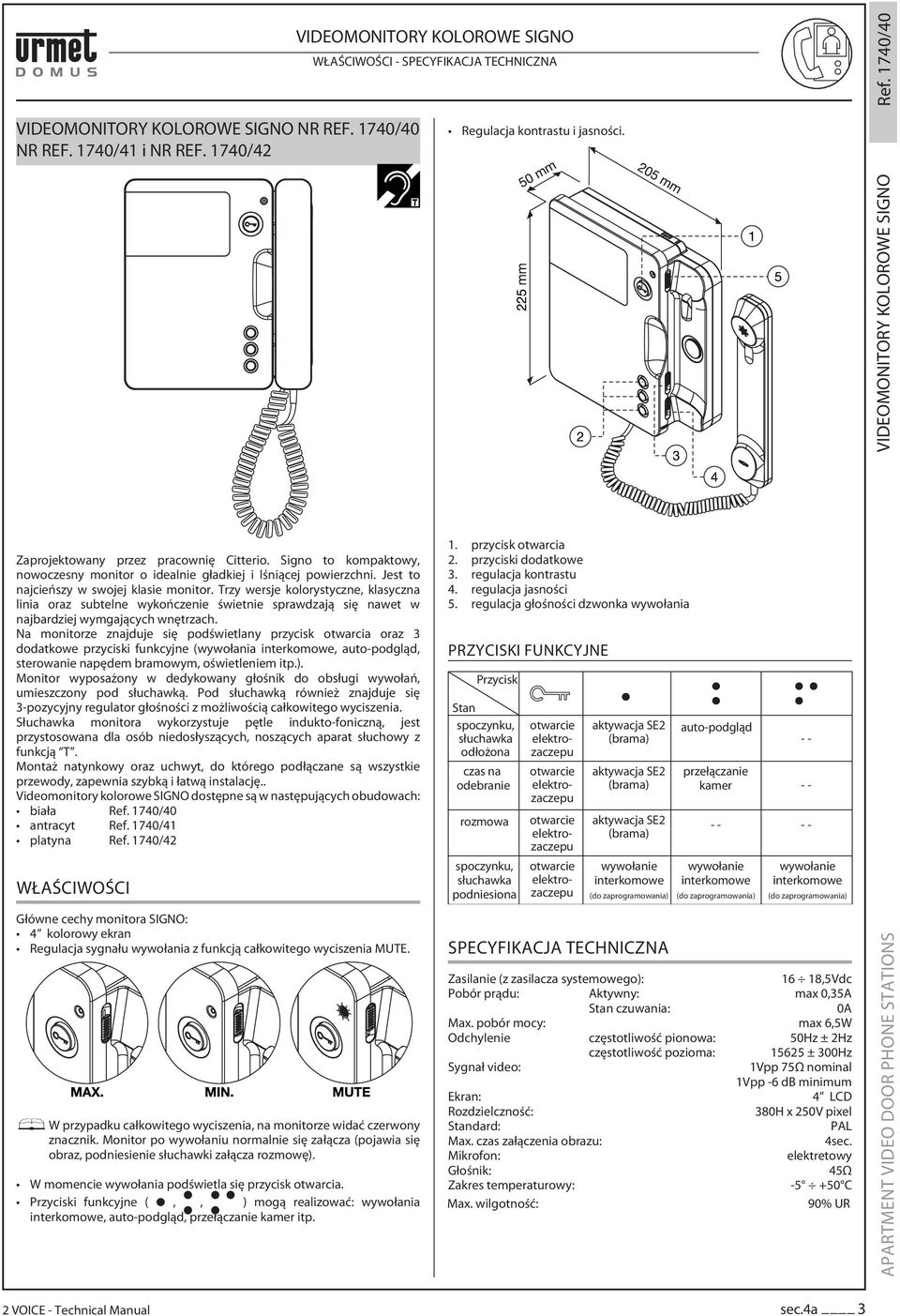

2 VIDEOMONITORY KOLOROWE SIGNO WŁAŚCIWOŚCI - SPECYFIKACJA TECHNICZNA Ref. 1740/ VIDEOMONITORY KOLOROWE SIGNO Regulacja kontrastu i jasności. VIDEOMONITORY KOLOROWE SIGNO Zaprojektowany przez pracownię Citterio. Signo to kompaktowy, nowoczesny monitor o idealnie gładkiej i lśniącej powierzchni. Jest to najcieńszy w swojej klasie monitor. Trzy wersje kolorystyczne, klasyczna linia oraz subtelne wykończenie świetnie sprawdzają się nawet w najbardziej wymgających wnętrzach. Na monitorze znajduje się podświetlany przycisk otwarcia oraz 3 dodatkowe przyciski funkcyjne (wywołania, auto-podgląd, sterowanie napędem bramowym, oświetleniem itp.). Monitor wyposażony w dedykowany głośnik do obsługi wywołań, umieszczony pod słuchawką. Pod słuchawką również znajduje się 3-pozycyjny regulator głośności z możliwością całkowitego wyciszenia. Słuchawka monitora wykorzystuje pętle indukto-foniczną, jest przystosowana dla osób niedosłyszących, noszących aparat słuchowy z funkcją T. Montaż natynkowy oraz uchwyt, do którego podłączane są wszystkie przewody, zapewnia szybką i łatwą instalację.. Videomonitory kolorowe SIGNO dostępne są w następujących obudowach: biała Ref. 1740/40 antracyt Ref. 1740/41 platyna Ref. 1740/42 WŁAŚCIWOŚCI Główne cechy monitora SIGNO: 4 kolorowy ekran Regulacja sygnału wywołania z funkcją całkowitego wyciszenia MUTE. W przypadku całkowitego wyciszenia, na monitorze widać czerwony znacznik. Monitor po wywołaniu normalnie się załącza (pojawia się obraz, podniesienie słuchawki załącza rozmowę). W momencie wywołania podświetla się przycisk otwarcia. Przyciski funkcyjne (,, ) mogą realizować: wywołania, auto-podgląd, przełączanie kamer itp. 1. przycisk otwarcia 2. przyciski dodatkowe 3. regulacja kontrastu 4. regulacja jasności 5. regulacja głośności dzwonka wywołania PRZYCISKI FUNKCYJNE Przycisk Stan spoczynku, słuchawka odłożona czas na odebranie rozmowa aktywacja SE spoczynku, słuchawka podniesiona aktywacja SE2 aktywacja SE2 SPECYFIKACJA TECHNICZNA auto-podgląd - - przełączanie kamer - - Zasilanie (z zasilacza systemowego): 16 18,5Vdc Pobór prądu: Aktywny: max 0,35A Stan czuwania: 0A Max. pobór mocy: max 6,5W Odchylenie częstotliwość pionowa: 50Hz ± 2Hz częstotliwość pozioma: ± 300Hz Sygnał video: 1Vpp 75Ω nominal 1Vpp -6 db minimum Ekran: 4 LCD Rozdzielczność: 380H x 250V pixel Standard: PAL Max. czas załączenia obrazu: 4sec. Mikrofon: elektretowy Głośnik: 45Ω Zakres temperaturowy: C Max. wilgotność: 90% UR APARTMENT VIDEO DOOR PHONE STATIONS 2 VOICE - Technical Manual sec.4a 3

3 Ref. 1740/ UCHWYT MONITORÓW SIGNO NR REF. 1740/83 Monitory Signo dostarczane są bez uchwytów. W zależności od systemu w jakim monitor ma pracować należy nabyć odpowiedni, dedykowany do danej instalacji uchwyt. Uchwyt monitorów SIGNO nr ref. 1740/83 zapewnia: niespolaryzowane wejście możliwość podłaczenia odbiorników w trybie wejście/wyjście możliwość podłączenia odbiorników poprzez dystrybutory nr ref. 1083/54 oraz 1083/55 obsługa przycisku lokalnego dzwonka wyjście na wtórnik wywołania konfigurację urządzenia poprzez ustawienie dip-switchy. terminancja linii. UCHWYT MONITORÓW SIGNO NR REF. 1740/83 MONTAŻ Aby zamontować uchwyt oraz monitor należy postępować zgodnie z następującymi wskazówkami: 1. Upewnij się, czy kanały kablowe pokrywają się z otworem w uchwycie na przeprowadzenie przewodów. 2. Przykręć uchwyt do ściany za pomocą dostarczonych śrub oraz kołków rozporowych. OPIS ZACISKÓW Line IN } Linia przychodząca Line IN Line OUT } Linia wychodząca Line OUT CP } Przycisk dzwonkowy CP S+ } Wtórnik wywołania S- SPECYFIKACJA TECHNICZNA Zasilanie : 36 48Vdc Pobór prądu w stanie czuwania: 3,0 ma max Pobór prądu (połączenie video): 500 ma max Zakres temperaturowy: -5 C +45 C Spełniane normy: EN EN Ustawienia fabryczne: ADRES = 127 ADRES WEWN. = 0 TERMINANCJA = ON Terminancja linii 3. Usuń ochronny kartonik. 4. Podłącz przewody. 5. Skonfiguruj uchwyt za pomocą dip-switchy. 6. Wysuń zasuwkę. 7. Zawieś monitor na uchwycie zgodnie z rysunkiem. 8. Zablokuj monitor wsuwając wsuwkę. APARTMENT VIDEO DOOR PHONE STATIONS Switch znajdujący się na tylnej ściance monitora morze być w pozycji 4 sec.4a

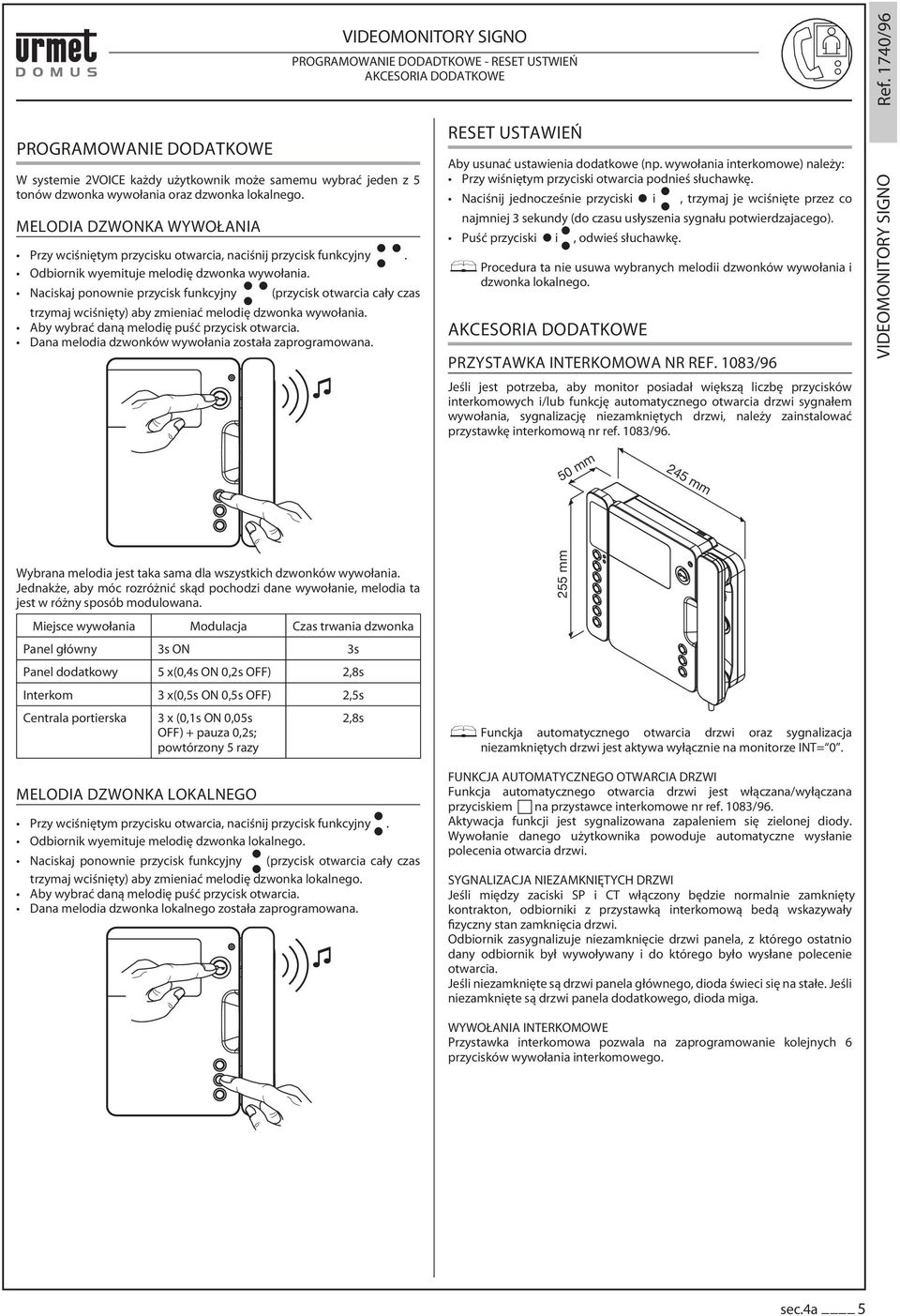

4 PROGRAMOWANIE DODATKOWE W systemie 2VOICE każdy użytkownik może samemu wybrać jeden z 5 tonów dzwonka wywołania oraz dzwonka lokalnego. MELODIA DZWONKA WYWOŁANIA Przy wciśniętym przycisku otwarcia, naciśnij przycisk funkcyjny. Odbiornik wyemituje melodię dzwonka wywołania. Naciskaj ponownie przycisk funkcyjny PROGRAMOWANIE DODADTKOWE - RESET USTWIEŃ (przycisk otwarcia cały czas trzymaj wciśnięty) aby zmieniać melodię dzwonka wywołania. Aby wybrać daną melodię puść przycisk otwarcia. Dana melodia dzwonków wywołania została zaprogramowana. RESET USTAWIEŃ Aby usunać ustawienia dodatkowe (np. wywołania ) należy: Przy wiśniętym przyciski otwarcia podnieś słuchawkę. Naciśnij jednocześnie przyciski i, trzymaj je wciśnięte przez co najmniej 3 sekundy (do czasu usłyszenia sygnału potwierdzajacego). Puść przyciski i, odwieś słuchawkę. Procedura ta nie usuwa wybranych melodii dzwonków wywołania i dzwonka lokalnego. PRZYSTAWKA INTERKOMOWA NR REF. 1083/96 Jeśli jest potrzeba, aby monitor posiadał większą liczbę przycisków interkomowych i/lub funkcję automatycznego otwarcia drzwi sygnałem wywołania, sygnalizację niezamkniętych drzwi, należy zainstalować przystawkę interkomową nr ref. 1083/96. Ref. 1740/ 50 mm 245 mm Wybrana melodia jest taka sama dla wszystkich dzwonków wywołania. Jednakże, aby móc rozróżnić skąd pochodzi dane, melodia ta jest w różny sposób modulowana. Miejsce wywołania Modulacja Czas trwania dzwonka Panel główny 3s ON 3s Panel dodatkowy 5 x(0,4s ON 0,2s OFF) 2,8s Interkom 3 x(0,5s ON 0,5s OFF) 2,5s Centrala portierska 3 x (0,1s ON 0,05s OFF) + pauza 0,2s; powtórzony 5 razy MELODIA DZWONKA LOKALNEGO 2,8s Przy wciśniętym przycisku otwarcia, naciśnij przycisk funkcyjny. Odbiornik wyemituje melodię dzwonka lokalnego. Naciskaj ponownie przycisk funkcyjny (przycisk otwarcia cały czas trzymaj wciśnięty) aby zmieniać melodię dzwonka lokalnego. Aby wybrać daną melodię puść przycisk otwarcia. Dana melodia dzwonka lokalnego została zaprogramowana. 255 mm Funckja automatycznego otwarcia drzwi oraz sygnalizacja niezamkniętych drzwi jest aktywa wyłącznie na monitorze 0. FUNKCJA AUTOMATYCZNEGO OTWARCIA DRZWI Funkcja automatycznego otwarcia drzwi jest włączana/wyłączana przyciskiem na przystawce nr ref. 1083/96. Aktywacja funkcji jest sygnalizowana zapaleniem się zielonej diody. Wywołanie danego użytkownika powoduje automatyczne wysłanie polecenia otwarcia drzwi. SYGNALIZACJA NIEZAMKNIĘTYCH DRZWI Jeśli między zaciski SP i CT włączony będz e normalnie zamknięty kontrakton, odbiorniki z przystawką interkomową bedą wskazywały fizyczny stan zamknięcia drzwi. Odbiornik zasygnalizuje niezamknięcie drzwi panela, z którego ostatnio dany odbiornik był wywoływany i do którego było wysłane polecenie otwarcia. Jeśli niezamknięte są drzwi panela głównego, dioda świeci się na stałe. Jeśli niezamknięte są drzwi panela dodatkowego, dioda miga. WYWOŁANIA INTERKOMOWE Przystawka interkomowa pozwala na zaprogramowanie kolejnych 6 sec.4a 5

5 Ref. 1740/ MONTAŻ PRZYSTAWKI INTERKOMOWEJ 1. Za pomocą łączników przymocować przystawkę do uchwytu. WIDOK Z TYŁU 2. Usunąć ochronny kartonik z uchwytu. 3. Za pomocą dołączonej taśmy połączyć przystawkę z uchwytem. Aby uzyskać dostęp do etykiety na opis przycisków, usuń pokrywkę w sposób pokazany na poniższym rysunku. 4. Zamocuj uchwyt zgodnie z instrukcja montażu. 6 sec.4a
