1 INFORMATOR ARCHITEKTONICZNY

2 3 O firmie 6 Kolorystyka produktów 7 Multimedialny katalog dla architektów I SYSTEMY FASADOWE 11 MB-TT50 ściana słupowo-ryglowa NOWOŚĆ 17 MB-SR50N, MB-SR50N HI ściana słupowo-ryglowa 18 - MB-SR50N OW okno odchylno-wysuwne NOWOŚĆ 27 - MB-SR50N EFEKT fasada półstrukturalna NOWOŚĆ 30 - MB-SR50 IW fasada z oknem zintegrowanym 35 MB-SR50, MB-SR50 HI ściana słupowo-ryglowa 43 - MB-SR50 PL wersja Pozioma linia 45 - MB-SR50 A wersja nakładkowa 47 - MB-SR50 EFEKT wersja półstrukturalna 53 MB-SR50EI, MB-SR50N EI system przeciwpożarowy EI30, EI60 57 MB-SR60N ściana słupowo-ryglowa NOWOŚĆ 59 MB-SUNPROF żaluzje fasadowe NOWOŚĆ 61 MB-SG50 ściana strukturalna 62 - MB-SG50 SEMI ściana semistrukturalna 68 MB-SE75, MB-SE75 HI fasada elementowa 70 MB-70CW, MB-70CW HI fasada zimno-ciepła na bazie okien 71 MB-WG60 ogrody zimowe ROZWIĄZANIA INDYWIDUALNE II SYSTEMY OKIENNO-DRZWIOWE Systemy bez izolacji termicznej 82 MB-45 system okienno-drzwiowy 83 - MB-45D drzwi dymoszczelne 83 - MB-45S drzwi wrębowe 92 MB-23P okna przesuwne Systemy izolowane termicznie 96 MB-59S, MB-59S HI system okienno-drzwiowy 98 - MB-59S CASEMENT okna otwierane na zewnątrz MB-59S CASEMENT HI 98 - MB-59SE drzwi ekonomiczne 98 - MB-59S PIVOT okno obrotowe MB-59S PIVOT HI 109 MB-60, MB-60HI system okienno-drzwiowy MB-60EF, MB-60EF HI okno w fasadzie MB-SR50 EFEKT MB-60US, MB-60US HI okno z ukrytym skrzydłem MB-60 INDUSTRIAL, system dla obiektów zabytkowych MB-60 INDUSTRIAL HI MB-60E, MB-60E HI drzwi ekonomiczne MB-60 PIVOT okno obrotowe 125 MB-70, MB-70HI system okienno-drzwiowy MB-70US, MB-70US HI okno z ukrytym skrzydłem MB-70 INDUSTRIAL, system dla obiektów zabytkowych MB-70 INDUSTRIAL HI MB-70SG okno z ukrytym skrzydłem i wąską ościeżnicą 137 MB-86 ST, SI, AERO system okienno-drzwiowy NOWOŚĆ 144 MB-77HS drzwi balkonowe podnoszono-przesuwne NOWOŚĆ 151 MB-SLIDE, MB-SLIDE ST okna i drzwi przesuwne 157 DRZWI HARMONIJKOWE drzwi w systemach MB-59S, MB-59S Casement, MB-60, MB-70, MB MB-DPA drzwi przesuwne, automatyczne i manualne 163 MB-78EI przegrody przeciwpożarowe EI15 - EI MB-78EI DPA automatyczne przeciwpożarowe drzwi przesuwne NOWOŚĆ 171 MB-118EI przegrody przeciwpożarowe EI120 NOWOŚĆ 174 MB-Okno w płycie system do mocowania okien w płytach warstwowych III SYSTEMY ROLET I BRAM Systemy rolet: system adaptacyjny SK i SKP system adaptacyjny SKO i SKO-P system podtynkowy SP i SP-E system nadprożowy SKN B+H system nadstawny OPOTERM NOWOŚĆ system rolet antywłamaniowych NOWOŚĆ Systemy moskitier ramkowych: system moskitiery ramkowej stałej MRS system moskitiery ramkowej otwieranej MRO NOWOŚĆ system moskitiery ramkowej przesuwnej MRP NOWOŚĆ Systemy bram: brama zwijana garażowa BGR brama zwijana przemysłowa BPR krata zwijana BKR 204 Profile systemów roletowych, bramowych i kratowych SPIS TREŚCI

3 Główną ideą wydania Informatora architektonicznego jest zaprezentowanie kompletnej oferty firmy Aluprof, zawierającej opisy systemów, podstawowe informacje techniczne oraz wybrane najbardziej charakterystyczne przekroje konstrukcji. Informator architektoniczny jest przeznaczony dla projektantów, inwestorów oraz osób zajmujących się realizacją obiektów budowlanych, zainteresowanych ofertą ALUPROF S.A. Dołożyliśmy wszelkich starań, aby Informator był przede wszystkim praktycznym przewodnikiem, usprawniającym pracę wszystkim osobom, które będą z niego korzystać. Architektów, projektantów, inwestorów, firmy i osoby zajmujące się realizacją obiektów budowlanych zapraszamy do zapoznania się z naszą ofertą, życząc jednocześnie wielu inspiracji w kreowaniu architektonicznej rzeczywistości. Współczesna architektura stawia przed wykonawcami nie lada wyzwanie. Skomplikowane konstrukcje, oryginalne kształty czy bardzo duże powierzchnie wymagają często opracowania indywidualnego rozwiązania, dedykowanego konkretnej budowli. Firma Aluprof na potrzeby nowoczesnych obiektów przygotowała specjalne systemy, materiały i projekty, dzięki którym budynki prezentują się niezwykle okazale. Aluprof S.A.

4 O FIRMIE Aluprof S.A. to jeden z wiodących europejskich dystrybutorów systemów aluminiowych dla budownictwa. W ofercie firmy dostępne są systemy okienno drzwiowe, fasadowe, rolet i bram oraz stalowe. Szerokie zaplecze logistyczne, nowoczesny park maszynowy, tłoczenie profili w ramach Grupy Kapitałowej oraz własne lakiernie pozwalają przedsiębiorstwu na pełną niezależność i elastyczność rynkową - co od wielu lat owocuje rozwojem portfela klientów i obszarów dystrybucji. Zakład Aluprof w Bielsku-Białej Zakład Aluprof w Opolu Zlokalizowane w Bielsku-Białej i Opolu zakłady Aluprof S.A. dysponują prawie m 2 powierzchni i nowoczesnym wyposażeniem, m.in.: zautomatyzowaną linią do produkcji kształtowników zespolonych, ośmioma najnowszej generacji liniami do produkcji profili i skrzynek roletowych, magazynami wysokiego składowania, nowoczesnymi, w pełni zautomatyzowanymi liniami do lakierowania proszkowego. 3

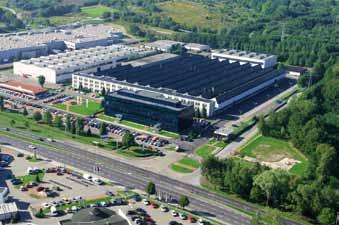

5 Irlandia O FIRMIE Siedziba Zarządu Grupy Kapitałowej Kęty S.A. Aluprof S.A. należy do Grupy Kapitałowej Grupa Kęty S.A. najbardziej nowoczesnej i najszybciej rozwijającej się firmy w branży aluminiowej w Polsce. Spółka tworzy holding skupiający 18 spółek działających w kraju i zagranicą, które przetwarzają łącznie blisko 55 tys. ton surowców aluminiowych, a swoje wyroby sprzedają do kilkudziesięciu krajów w Europie i na świecie. Grupa Kęty jest liderem na polskim rynku profili aluminiowych, systemów aluminiowych i opakowań giętkich. Na liście jej około 2000 odbiorców są międzynarodowe koncerny, duże i średnie przedsiębiorstwa, a także hurtownie i warsztaty rzemieślnicze reprezentujące niemal wszystkie gałęzie przemysłu, począwszy od branży budowlanej poprzez motoryzacyjną, wyposażenia wnętrz, elektromaszynową, a skończywszy na branżach spożywczych. W Grupie Kęty pracuje blisko 3300 doświadczonych i wykwalifikowanych pracowników. Spółka generuje prawie 1,5 mld konsolidowanych przychodów ze sprzedaży i eksportuje 33% swoich wyrobów do wszystkich krajów w Europie i do kilkunastu na świecie. Finlandia Szwecja Rosja Łotwa Litwa Wielka Brytania Białoruś Polska Centrum logistyczne Aluprof Hungary Niemcy Czechy Ukraina Słowacja 4 Aluprof S.A. sprzedaje swoje rozwiązania do większości krajów europejskich a nawet Stanów Zjednoczonych. Firma posiada przedstawicielstwa i centra dystrybucyjne na terenie całej Europy w Niemczech, w Wielkiej Brytanii, na Ukrainie, w Rosji, w Czechach, na Węgrzech i w Rumunii. Na szczególną uwagę zasługuje nowoczesne centrum logistyczne na Węgrzech, które posiada hale magazynową o powierzchni m 2 wyposażoną w 8 poziomowe regały wysokiego składowania. Austria Węgry Rumunia

6 O FIRMIE Wybrane jednostki certyfikujące firmę i jej produkty W swojej działalności Aluprof S.A. dąży do stałego podnoszenia poziomu jakości produktów. Funkcjonujący system zarządzania jakością spełnia wymagania norm serii PN-EN/ISO Oferowane produkty spełniają wymogi norm europejskich w zakresie jakości stopów, tolerancji wykonania oraz cech wytrzymałościowych. Know how przedsiębiorstwa to myśl techniczna. Wyszkolone kadry specjalistów pracują nad najnowocześniejszymi rozwiązaniami technologicznymi. Projektowane systemy spełniają potrzeby rynku oraz pomagają w realizacji wizji architektonicznych, mają również znaczący udział w rozwoju branży konstrukcji aluminiowych. W ramach Grupy Kęty funkcjonuje akredytowane Laboratorium Pomiarowo-Badawcze przy Metalplast Karo Złotów. Laboratorium dysponuje wysokiej jakości sprzętem badawczo pomiarowym, m.in. największą w Europie Środkowo-Wschodniej komorą do badań okien, drzwi, fasad i żaluzji zewnętrznych. Na najwyższą jakość naszych produktów składa się kreatywna praca działu konstrukcyjnego. Opracowuje on konstrukcje nowych elementów okienno-drzwiowych, fasad i rolet, uwzględniając uwagi i wskazówki naszych klientów, prowadzi prace badawcze, nadzoruje jakość wykonania na każdym etapie powstawania wyrobu. Firma jest laureatem wielu nagród i wyróżnień: - Dynamiczna Firma, Kryształowy Profil 2011, Gepardy Biznesu 2011, Efektywna Firma 2011, Duża Perła Polskiej Gospodarki, Diamenty Forbesa, Brązowe Godło Jakości QI, Jakość Roku 2009, Laur Klienta 2009, Diament do Złotej Lidera Polskiego Biznesu, Certyfikat Wiarygodności Biznesowej, Orły Polskiego Budownictwa, Medal Europejski dla systemu MB-86, EU Standard. Krajowe nagrody i wyróżnienia Aluprof jako jedna ze spółek Grupy Kęty realizuje ideę Społecznej Odpowiedzialności Biznesu oraz zrównoważonego rozwoju poprzez tworzenie wielostronnych relacji z otoczeniem, polegających na uwzględnianiu potrzeb jak najszerszej grupy interesariuszy: akcjonariuszy, pracowników, klientów, partnerów biznesowych i społeczności lokalnych. Budowanie takich wszechstronnych relacji z otoczeniem jest gwarantem harmonijnego rozwoju Firmy i drogą do kreowania pozytywnego wizerunku. Z inicjatywy Grupy Kęty powstała Fundacja Grupa Kęty Dzieciom Podbeskidzia, której głównym zadaniem jest otoczenie opieką podopiecznych placówek opiekuńczowychowawczych oraz propagowanie idei rodzinnych form opieki zastępczej. 5

7 KOLORYSTYKA PRODUKTÓW Powierzchnia profili aluminiowych okien, drzwi i fasad może być wykończona technikami lakierowania proszkowego lub anodowania. ALUPROF S.A. ma techniczne możliwości wykonywania różnych powłok dekoracyjno ochronnych: w kolorystyce RAL, powłok drewnopodobych serii ADEC, z zastosowaniem lakierów autorskiej serii ATEC lub lakierów o specjalnych własnościach i przeznaczeniu. Lakiery z palety RAL Lakiery specjalne ATEC Powłoki drewnopodobne ADEC ADEC D101 złoty dąb ADEC S106 sosna ADEC M103 mahoń ADEC B108 buk ADEC O205 orzech vein ADEC O102 orzech ADEC J107 jodła ADEC M204 mahoń sapeli ADEC W109 wiśnia w Wybrane kolory profili roletowych wenge 6 Kolory wydrukowane na tej stronie mają charakter orientacyjny. Dostępność kolorów rolet zależy od typu profila.

8 MULTIMEDIALNY KATALOG DLA ARCHITEKTÓW Szersze informacje na temat przedstawionych w Informatorze produktów oraz pliki dwg do projektowania znajdą Państwo w naszym multimedialnym Katalogu dla architektów pod adresem 7

9

10 SYSTEMY fasadowe

11 SYSTEMY FASADOWE N 0 W O Ś Ć S Y S T E M MB-TT50! 11 N 0 W O Ś Ć S Y S T E M MB-SUNPROF! 59 S Y S T E M MB-SR50N MB-SR50N HI! 17 S Y S T E M MB-SG50! 61 N 0 W O Ś Ć S Y S T E M MB-SR50N OW! 18 S Y S T E M MB-SG50 SEMI! 62 N 0 W O Ś Ć S Y S T E M MB-SR50N EFEKT! 27 S Y S T E M MB-SE75 MB-SE75 HI! 68 S Y S T E M MB-SR50 IW! 30 S Y S T E M MB-70CW MB-70CW HI! 70 S Y S T E M MB-SR50 MB-SR50 HI! 35 S Y S T E M MB-WG60! 71 S Y S T E M MB-SR50 PL! 43 ROZWIĄZANIA INDYWIDUALNE S Y S T E M MB-SR50 A S Y S T E M MB-SR80! 45! 76 S Y S T E M MB-SR50 EFEKT! 47 S Y S T E M MB-SR100! 76 S Y S T E M MB-SR50 EI MB-SR50N EI! 53 S Y S T E M MB-SG60! 76 N 0 W O Ś Ć S Y S T E M MB-SR60N! 57 N 0 W O Ś Ć S Y S T E M MB-SR85 SEMI! 77 N 0 W O Ś Ć S Y S T E M MB-SE85 SG! 77

12 N 0 W O Ś Ć S Y S T E M MB-T T50 SYSTEMY FASADOWE System fasadowy słupowo-ryglowy pozwalający na wykonywanie ścian osłonowych lub wypełniających, dachów oraz konstrukcji przestrzennych. Zostało w nim zastosowane nowe podejście do konstrukcji profili aluminiowych i akcesoriów odpowiadających za szczelność i izolację termiczną połączeń. Dzięki temu fasada zapewnia wysoki poziom ochrony budynku przed utratą energii cieplnej. System MB-TT50 daje szerokie możliwości kształtowania zabudowy, jest też przewidziany jako podstawa rozwiązań przeciwpożarowych i antywłamaniowych. Ważnymi cechami tego systemu jest również szeroki wybór profili, uproszczona prefabrykacja oraz możliwość wykonywania konstrukcji typu rygiel-rygiel - z użyciem jednego typu kształtownika do wykonania całego szkieletu nośnego fasady. Pozwala to na optymalizację zużycia materiałów oraz skrócenie czasu prefabrykacji i montażu fasady na budowie, co w efekcie wpływa na obniżenie kosztów realizacji całej inwestycji. ŚCIANA SŁUPOWO RYGLOWA Budowa Konstrukcja nośna składa się z pionowych i poziomych kształtowników aluminiowych o przekroju skrzynkowym (słupów i rygli), charakteryzujących się stałą szerokością równą 50 mm, odpowiednio połączonych ze sobą. Zewnętrzną stronę fasady stanowią listwy dociskowe podtrzymujące szyby oraz listwy maskujące o dowolnym kształcie. W skład systemu wchodzą także kształtowniki dodatkowe, akcesoria pełniące funkcje uszczelniające bądź połączeniowe oraz szeroka gama uszczelek wykonanych z EPDM, stosowanych do uszczelnienia szyb lub innych wypełnień w fasadzie. Głębokość kształtowników: słupy: mm, rygle: mm. System pozwala na stosowanie wypełnień o grubości: mm. Wysoka estetyka Kształt słupów i rygli pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału. Profile mogą być tak dobrane, aby w widoku od wewnętrznej strony fasady można było uzyskać efekt zlicowania ich powierzchni. Funkcjonalność konstrukcji, szeroka gama elementów otwieranych w fasadzie Cechą charakterystyczną systemu MB-TT50 jest jego ścisłe powiązanie z pozostałymi systemami serii MB. Dzięki temu w fasadach można stosować elementy otwierane dokładnie dostosowane do potrzeb projektu pod względem funkcji jak i izolacyjności termicznej: różnego typu okna i drzwi, w tym okna połaciowe, okna zintegrowane z fasadą a także okna odchylne i otwierane równolegle MB-SR50N OW. Elementy otwierane w fasadach i przeszkleniach dachowych w większości przypadków mogą być także wyposażone w odpowiednie siłowniki i pełnić rolę okien oddymiających Swoboda w projektowaniu Dzięki bogatej ofercie profili i akcesoriów architekci i projektanci mogą realizować nawet najbardziej śmiałe pomysły w zakresie konstrukcji aluminiowo-szklanych. Szereg połączeń kątowych daje swobodę w projektowaniu konstrukcji przestrzennych. Sprawdzona wytrzymałość W zależności od podziałów oraz obciążeń zewnętrznych, system przewiduje odpowiednią ilość słupów i rygli o momentach bezwładności Ix w granicach 35, ,59 [cm 4 ], dobranych w taki sposób żeby zagwarantować optymalne zużycie aluminium i obniżać skutecznie koszty materiału. Przy bardzo dużych obciążeniach wszystkie słupy można dodatkowo wzmocnić specjalnymi wewnętrznymi kształtownikami aluminiowymi, podnosząc jeszcze bardziej ich wytrzymałość. Nowoczesne rozwiązania akcesoriów i łączników pozwalają na uzyskanie zwiększonych zakresów przenoszonych obciążeń. 11

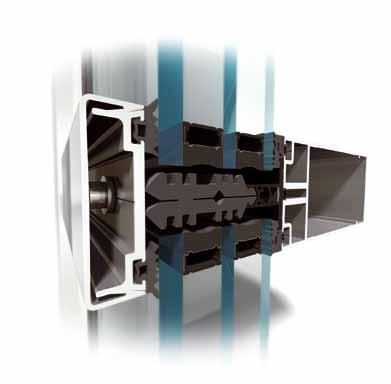

13 SYSTEMY FASADOWE / MB-TT50 Bardzo dobra izolacyjność cieplna oraz doskonała odporność na przenikanie wody i powietrza Pod względem parametrów technicznych ściana osłonowa jest w stanie sprostać zarówno wymaganiom normowym, jak i coraz wyższym oczekiwaniom architektów i inwestorów. Zespół dopasowanych do siebie izolatorów termicznych stanowi doskonałą ochronę przed utratą energii cieplnej przez konstrukcję. Specjalne kształty izolatorów oraz odpowiednie połączenie akcesoriów tworzywowych zapewniają prawidłowe odwodnienie i właściwą wentylację ściany oraz uzyskanie niskich wartości współczynnika infiltracji powietrza i szczelności na wodę, ułatwiają także i przyspieszają prefabrykację fasady. Niezawodne elementy złączne Akcesoria dostarczane z systemem, wsporniki i łączniki aluminiowe mocujące ścianę do konstrukcji budynku wykonane są ze stopu aluminium EN AW-6060 T66 (AlMgSi0, 5F22). Dzięki swojej nowoczesnej konstrukcji umożliwiają ustawienie ściany w trzech kierunkach, zdecydowanie ułatwiając montaż. Parametry techniczne: Współczynnik przenikania ciepła: U f od 0,6 W/m 2 K, EN ISO :2005 Infiltracja powietrza: klasa AE 1350 Pa, EN Szczelność na wodę opadową: klasa RE1800 Pa, EN Odporność na obciążenie wiatrem: 2700 Pa, EN 13116:2004 Odporność na uderzenie: klasa I5/E5, PN-EN Izolacyjność akustyczna: Rw=46 db (w zależności od rodzaju zastosowanego wypełnienia) rozkład izoterm w fasadzie MB-TT50 12

14 SYSTEMY FASADOWE / MB-TT50 Słupy Rygle Skala 1:2 13

15 SYSTEMY FASADOWE / MB-TT50 Przekrój przez słup Przekrój przez rygiel Przekrój przez słup w połączeniu kątowym symetrycznym Przekrój przez słup w połączeniu kątowym niesymetrycznym 14 Skala 1:2

16 SYSTEMY FASADOWE / MB-TT50 Przekrój przez słup i drzwi MB-86 AERO Okno MB-86 AERO w fasadzie MB-TT50 Skala 1:2 15

17 SYSTEMY FASADOWE / MB-TT50 Przekrój przez słup i okno odchylno-wysuwne MB-SR50N OW Przekrój przez rygiel i okno połaciowe 16 Skala 1:2

18 S Y S T E M MB-SR50N MB-SR50N HI SYSTEMY FASADOWE System fasadowy przeznaczony do wykonywania lekkich ścian osłonowych typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji przestrzennych. Pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Zgodnie z aktualnymi trendami w architekturze umożliwia zlicowanie profili słupów i rygli od strony wewnętrznej oraz uzyskanie różnych wersji wyglądu zewnętrznego. Zaletami systemu MB-SR50N są bardzo dobre parametry techniczne, swoboda, jaką zapewnia w zakresie kształtowania przestrzeni oraz różnorodność elementów otwieranych, możliwych do zamontowania w fasadzie. Na szczególną uwagę zasługuje wersja o podwyższonej izolacyjności termicznej MB-SR50N HI, w której zastosowano specjalne dwukomponentowe izolatory. ŚCIANA SŁUPOWO-RYGLOWA Budowa Konstrukcja nośna składa się z pionowych i poziomych kształtowników aluminiowych o przekroju skrzynkowym (słupów i rygli), charakteryzujących się stałą szerokością równą 50 mm, odpowiednio połączonych ze sobą. Zewnętrzną stronę fasady stanowią listwy dociskowe podtrzymujące szyby oraz listwy maskujące o dowolnym kształcie. W skład systemu wchodzą także kształtowniki dodatkowe, akcesoria pełniące funkcje uszczelniające bądź połączeniowe oraz szeroka gama uszczelek wykonanych z EPDM, stosowanych do uszczelnienia szyb lub innych wypełnień w fasadzie. Głębokość kształtowników: słupy: mm, rygle: 5-189,5 mm. System pozwala na stosowanie wypełnień o grubości: mm. Wysoka estetyka systemu. Warianty wykonania Kształt słupów i rygli pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału. Profile mogą być tak dobrane, aby w widoku od wewnętrznej strony fasady można było uzyskać efekt zlicowania ich powierzchni. Odmianą estetyczną fasady jest MB-SR50N PL - tzw. pozioma i pionowa linia, gdzie podkreślone są podziały elewacji poziome lub pionowe. Szczególną odmianą jest MB-SR50N EFEKT, który zbliżony jest wyglądem do ściany strukturalnej: od zewnątrz uzyskujemy jednolitą, gładką ścianę szkła podzieloną strukturą pionowych i poziomych linii o szerokości 20 mm. Funkcjonalność konstrukcji, szeroka gama elementów otwieranych w fasadzie Cechą charakterystyczną systemu MB-SR50N jest jego ścisłe powiązanie z systemami okienno-drzwiowymi serii MB. Dzięki temu w fasadach można stosować różne elementy otwierane, dostosowane do potrzeb projektu pod względem funkcji jak i izolacyjności termicznej: - drzwi przymykowe, wahadłowe lub przesuwne, - okna w wersji podstawowej: rozwierane, rozwierano-uchylne lub uchylne, - okna z ukrytym skrzydłem, w wariantach: z szerszą ramą (wersje US, US HI) lub z węższą ramą (MB-70SG), - okna obrotowe (Pivot), - okna odchylne MB-59S Casement lub MB-70, - okna odchylno-wysuwne MB-SR50N OW - okna zintegrowane, bazujące na konstrukcji MB-SR50 IW - otwierane do środka, lecz niewidoczne od zewnętrznej strony fasady, - okna połaciowe (dachowe) MB-SR50N RW. Elementy otwierane w fasadach i przeszkleniach dachowych mogą pełnić rolę okien oddymiających. Swoboda w projektowaniu Dzięki bogatej ofercie profili i akcesoriów architekci i projektanci mogą realizować nawet najbardziej śmiałe pomysły w zakresie konstrukcji aluminiowo-szklanych. Do wykonania ściany łamanej w przekroju poziomym i pionowym zastosowane zostały specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, Centrum Grzybowska z Hotelem HILTON / Grzybowska Center & HILTON, Warszawa projekt / arch Tomasz Kazimierski, arch. Andrzej Ryba realizacja / ELJAKO - AL co powoduje, że nie występują ograniczenia w kształtowaniu bryły przestrzennej budynku oraz eliminuje konieczność stosowania specjalnych słupów kątowych. 17

19 SYSTEMY FASADOWE / MB-SR50N / MB-SR50N HI Sprawdzona wytrzymałość W zależności od podziałów oraz obciążeń zewnętrznych, system przewiduje odpowiednią ilość słupów i rygli o momentach bezwładności Ix w granicach 26,0-4123,4 [cm 4 ], dobranych w taki sposób żeby zagwarantować optymalne zużycie aluminium i obniżać skutecznie koszty materiału. Przy bardzo dużych obciążeniach wszystkie słupy można dodatkowo wzmocnić specjalnymi wewnętrznymi kształtownikami aluminiowymi, podnosząc jeszcze bardziej ich wytrzymałość. Nowoczesne rozwiązania akcesoriów i łączników pozwalają na uzyskanie zwiększonych zakresów przenoszonych obciążeń wypełnienie modułu stałego fasady może mieć ciężar do 450 kg. Bardzo dobra izolacyjność cieplna Pod względem ochrony cieplnej budynku ściana osłonowa jest w stanie sprostać coraz wyższym oczekiwaniom architektów i inwestorów. Szczególnie dobrymi parametrami w tym zakresie charakteryzuje się system fasadowy w wersji o podwyższonej izolacyjności termicznej MB-SR50N HI, w którym zastosowany jest sprawdzony izolator z HPVC (lub zespół izolatorów o odpowiedniej szerokości) zespolony z elementami o wysokiej izolacyjności termicznej z LDPE. Doskonała odporność na przenikanie wody i powietrza System przewiduje wykonanie połączenia słup-rygiel w formie nakładkowej, co umożliwia prawidłowe odwodnienie i właściwą wentylację ściany, oraz oraz gwarantuje jej niską infiltrację powietrza i bardzo dobrą wodoszczelność. Konstrukcje dostępne w systemie MB-SR50N: Niezawodne elementy złączne Akcesoria dostarczane z systemem, wsporniki i łączniki aluminiowe mocujące ścianę do konstrukcji budynku wykonane są ze stopu aluminium EN AW-6060 T66 (AlMgSi0, 5F22). Dzięki swojej nowoczesnej konstrukcji umożliwiają ustawienie ściany w trzech kierunkach, zdecydowanie ułatwiając montaż. Bezpieczeństwo pożarowe Dzięki warstwowej budowie pasa międzykondygnacyjnego, w którym zastosowano niepalne materiały takie jak wełna mineralna i płyty gipsowo-kartonowe, fasada może spełniać wymogi odporności ogniowej w zależności od budowy: EI30 i EI60, co potwierdzono w badaniach i klasyfikacji ITB. Parametry techniczne: Współczynnik przenikania ciepła: U f od 0,94 W/m 2 K, EN ISO :2005 Infiltracja powietrza: do klasy AE 1200,EN Szczelność na wodę opadową: do klasy RE1500, EN Odporność na obciążenie wiatrem: 2,4 kn/m 2, EN 13116:2002 Odporność na uderzenie: klasa I5/E5, PN-EN Izolacyjność akustyczna: Rw=45 db (w zależności od rodzaju zastosowanego wypełnienia). N 0 W O Ś Ć S Y S T E M MB-SR50N OW OKNO ODCHYLNO- WYSUWNE OTWIERANE NA ZEWNĄTRZ Konstrukcja bazuje na profilach aluminiowych z przegrodą termiczną i pozwala na wykonanie okien o dużych gabarytach i wysokich parametrach technicznych. Jest zaprojektowana w dwóch wariantach szklenia: - jako okna z widoczną listwą zewnętrzną, mocującą szkło i podkreślającą obrys okna - jako konstrukcja bezramowa, z zastosowaniem technologii klejenia strukturalnego szyby zewnętrznej do ramy aluminiowej za pomocą silikonu konstrukcyjnego - okna otwierane nie wyróżniają się wtedy od sąsiadujących pól stałych. W oknach MB-SR50N OW mogą być stosowanie pakiety szklane o grubości mm. Parametry techniczne: Przepuszczalność powietrza: Klasa 4, EN 12207:2001 Wodoszczelność: E 1650, EN 12208:2001 Odporność na obciążenia wiatrem: C5, EN 12210: MB-SR50N HI MB-SR50N EFEKT MB-SR50N EI MB-SR50 IW MB-SR50N RW

20 SYSTEMY FASADOWE / MB-SR50N Maksymalne wymiary okien w ścianie osłonowej Okno odchylne MB-SR50N OW Okno wysuwne (otwierane równolegle) MB-SR50N OW Okno otwierane MB-SR50N OW Okno połaciowe MB-SR50N RW Maksymalny ciężar wypełnienia 19

21 SYSTEMY FASADOWE / MB-SR50N Słupy Rygle 20 Skala 1:2

22 SYSTEMY FASADOWE / MB-SR50N Listwy maskujące i dociskowe, profile dodatkowe 21

23 SYSTEMY FASADOWE / MB-SR50N, MB-SR50N HI Przekrój przez słup MB-SR50N Przekrój przez rygiel MB-SR50N Przekrój przez słup MB-SR50N HI Przekrój przez rygiel MB-SR50N HI 22 Skala 1:2

24 SYSTEMY FASADOWE / MB-SR50N HI / MB-SR50N RW Przekrój przez połączenie kątowe Przekrój przez połączenie kątowe Przekrój przez okno połaciowe MB-SR50N RW Skala 1:2 23

25 SYSTEMY FASADOWE / MB-SR50N HI Przekrój przez kalenicę Przekrój przez rynnę 24 Skala 1:2

26 SYSTEMY FASADOWE / MB-SR50N HI Przekrój przez okno MB-70HI w fasadzie Przekrój przez drzwi MB-70HI w fasadzie Skala 1:2 25

27 SYSTEMY FASADOWE / MB-SR50N OW Przekrój przez słup i okno odchylne Przekrój przez słup i okno odchylne Przekrój przez słup i okno odchylne Przekrój przez słup i okno odchylne 26 Skala 1:2

28 N 0 W O Ś Ć S Y S T E M MB-SR50N EFEKT SYSTEMY FASADOWE MB-SR50N EFEKT to fasada, w której dzięki zastosowaniu specjalnego systemu mocowania szyb do słupów i rygli uzyskujemy od zewnątrz jednolity obraz gładkiej szklanej ściany podzielonej strukturą pionowych i poziomych linii szerokości dwóch centymetrów. Szczeliny pomiędzy szklanymi polami fasady wypełnione są specjalnym spoiwem silikonowym, zapewniającym wysoką szczelność konstrukcji i podwyższającym właściwości izolacyjne. FASADA PÓŁSTRUKTURALNA System MB-SR50N EFEKT służy do wykonywania lekkich ścian osłonowych typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji przestrzennych. Jego konstrukcja nośna bazuje na nowoczesnym i sprawdzonym słupoworyglowym systemie aluminiowym MB-SR50N, dającym do wyboru dużą gamę profili oraz możliwość takiego doboru kształtowników, który pozwala na zlicownie powierzchni słupów i rygli od wewnętrznej strony fasady, a dzięki temu na estetyczne połączenie jej z elementami zabudowy wnętrza budynku. Jedną z podstawowych zalet fasady MB-SR50N EFEKT są bogate możliwości w zakresie szklenia: szeroki zakres dostępnych w katalogu wypełnień o grubości od 24 do 56 mm obejmuje szkło jedno- lub dwukomorowe, oraz panele nieprzezierne na bazie szkła zespolonego. Prawdziwym novum w tego typu elewacji jest możliwość zastosowania pakietów szklanych z szybą laminowaną. Precyzyjnie dopracowany system mocowania wypełnień pozwala elastycznie i ekonomicznie dopasować się do wymagań technicznych danego projektu - jest zróżnicowany w zależności od ciężaru szkła i obejmuje rozwiązania umożliwiające takie przeniesienie obciążeń z szyb na profile, które pozwala na ich nośność do 450 kg. Do dyspozycji mamy dwa standardowe warianty mocowania szyby: z zastosowaniem ramki ciągłej lub punktowej. BTD OFFICE CENTER, Warszawa projekt / arch Tomasz Kazimierski, arch. Andrzej Ryba realizacja / Bogard Warta uwagi w tym systemie jest również możliwość używania silikonów w różnej gamie kolorystycznej, co w znacznym stopniu poszerza spektrum kreacji estetyki fasady. Fasady wykonane w systemie MB-SR50N EFEKT posiadają doskonałe parametry użytkowe. Ich zastosowanie pozwala na uzyskanie nie tylko pożądanej estetyki elewacji, lecz także bardzo wysokiej izolacyjności termicznej, która z uwagi na silny, ogólnoświatowy trend ukierunkowany na ograniczenie energochłonności budynków jest jednym z głównych kryteriów oceny współczesnych ścian osłonowych. Parametry techniczne: Przepuszczalność powietrza: klasa AE 1200 Pa Wodoszczelność: klasa RE 1200Pa Odporność na obciążenie wiatrem: do 2400 Pa Odporność na uderzenie: klasa I5/E5 27

29 SYSTEMY FASADOWE / MB-SR50N EFEKT Przekrój przez słup Przekrój przez słup (panel z dociepleniem / panel przeszklony) Przekrój przez rygiel 28 Skala 1:2

30 SYSTEMY FASADOWE / MB-SR50N EFEKT Przekrój przez połączenie kątowe Przekrój przez połączenie kątowe Przekrój przez fasadę z oknem odchylnym MB-SR50N OW Skala 1:2 29

31 S Y S T E M MB-SR50 IW SYSTEMY FASADOWE Charakterystyczną cechą systemu MB-SR50 IW jest możliwość stosowania okna otwieranego do środka, zintegrowanego z profilami słupów i rygli. Pole fasady z oknem o funkcji rozwierano uchylnej nie różni się w widoku zewnętrznym od sąsiadujących pól o szkleniu stałym. Zaletą tego rozwiązania jest jego różnorodność dostępne są 3 odmiany fasady MB-SR50 IW: standardowa, z płaską listwą oraz konstrukcja typu EFEKT. ŚCIANA OSŁONOWA SŁUPOWO-RYGLOWA Z OKNEM UKRYTYM (ZINTEGROWANYM) Budowa dostosowana do różnych wymagań System MB-SR50 IW jest powiązany konstrukcyjnie z fasadą MB-SR50N, gdyż wykorzystuje profile nośne, które umożliwiają licowanie tylnych ścian słupów i rygli dając efekt równej powierzchni profili od strony wewnętrznej.słupy o szerokości mm oraz rygle z zakresu 89,5 129,5 mm pozwalają na połączenia ze zintegrowanymi oknami. Od strony zewnętrznej w wersji Standard zastosowane są listwy o szerokości 50 mm, w wersji z płaską listwą widoczny kształtownik ma 46 mm, w wersji EFEKT przestrzeń pomiędzy wypełnieniami wypełniona jest tzw. silikonem pogodowym, szerokość spoiny wynosi 20 mm. Nakładkowe połączenie rygla ze słupem oraz otwory wykonane w listwach dociskowych i maskujących umożliwiają prawidłowe odwodnienie i właściwą wentylację ściany. Szklenie okien otwieranych wykonane jest w technologii klejenia za pomocą specjalnego silikonu konstrukcyjnego, do profili skrzydła klejona jest szyba bez tzw. stepu. Szeroki zakres wypełnień W oknach systemu MB-SR50 IW przewidziane są wypełnienia o grubości w zakresie: mm. 30 Parametry techniczne: Współczynnik przenikania ciepła: U f od 1,68 W/m 2 K Infiltracja powietrza: AE1200, EN 12153:2003; EN 12152:2002 Szczelność na wodę opadową: RE1200, EN 12155:2003; EN 12154:2002 Odporność na obciążenie wiatrem: 2400Pa, EN 12179:2002; EN 13116:2002 Odporność na uderzenie: E5/15 Izolacyjność akustyczna: Rw=42 db (w zależności od rodzaju zastosowanego wypełnienia) TRANSATLANTYK, Gdynia projekt / Bazyli Domsta, Adam Drohomirecki i Marcin Pilch realizacja / Eljako-AL

32 SYSTEMY FASADOWE / MB-SR50 IW Maksymalne wymiary kwater w ścianie osłonowej Okno rozwieralno-uchylne Okno rozwierane Maksymalny ciężar wypełnienia 31

33 SYSTEMY FASADOWE / MB-SR50 IW (WERSJA STANDARDOWA) Przekrój przez słup Przekrój przez słup MB-SR50 IW MB-SR50 IW Przekrój przez rygiel MB-SR50 IW 32 Skala 1:2

34 SYSTEMY FASADOWE / MB-SR50 IW (WERSJA Z PŁASKĄ LISTWĄ) Przekrój przez słup MB-SR50 IW Przekrój przez rygiel MB-SR50 IW Skala 1:2 33

35 SYSTEMY FASADOWE / MB-SR50 IW (WERSJA EFEKT) Przekrój przez słup MB-SR50 IW Przekrój przez rygiel MB-SR50 IW 34 Skala 1:2

36 S Y S T E M MB-SR50 MB-SR50 HI SYSTEMY FASADOWE System ściany słupowo-ryglowej, w oparciu o który wykonuje się zabudowy zewnętrzne i wewnętrzne, wszelkiego rodzaju lekkie ściany osłonowe, duże przeszklone płaszczyzny, a także struktury przestrzenne takie jak: rotundy, ogrody zimowe, wiatrołapy, werandy, świetliki, daszki itp. Kształt słupów i rygli pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. System MB-SR50 umożliwia uzyskanie różnych wersji wyglądu zewnętrznego, m. in tzw. poziomej lub pionowej linii (MB-SR50 PL), a także wersji półstrukturalnej (MB-SR50 EFEKT). Można ten system stosować także nakładkowo na konstrukcję drewnianą lub stalową MB-SR50 A. Są z nim powiązane również konstrukcje o specyficznej funkcjonalności i parametrach, takie jak MB-SR50 EI. ŚCIANA SŁUPOWO RYGLOWA Swoboda w projektowaniu Dzięki bogatej ofercie profili, architekci i projektanci mogą realizować nawet najbardziej śmiałe pomysły w zakresie konstrukcji aluminiowo-szklanych. Szerokie możliwości zastosowania System przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych płaskich typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji przestrzennych. Głębokość kształtowników: słupy: mm, rygle: mm. Zakres grubości wypełnień: - dla wersji podstawowej: 4-48 mm, - dla wersji o podwyższonej izolacyjności termicznej MB-SR50 HI: mm. KOMOD, Kijów, Ukraina Wysoka estetyka systemu. Warianty wykonania Kształt słupów i rygli, pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Dodatkowo profile posiadają zaokrąglone zewnętrzne naroża dające tzw. efekt soft-line. Odmianą estetyczną fasady jest MB-SR50 PL tzw. pozioma i pionowa linia, gdzie podkreślone są podziały poziome lub pionowe. Szczególną odmianą jest MB-SR50 EFEKT, który zbliżony jest wyglądem do ściany strukturalnej, od zewnątrz uzyskujemy jednolitą, gładką ścianę szkła podzieloną strukturą pionowych i poziomych linii o szerokości 20 mm. Innymi bazujących na MB-SR50 propozycjami konstrukcji o specyficznej estetyce i budowie są rozwiązania systemu nakładkowego na stal i drewno MB-SR50A. projekt / SA KiewProjekt, arch. W.P. Owsiannikow, arch. N.A. Zubi realizacja / T.M.M. Sp. z o.o. W razie potrzeby zastosowania konstrukcji o profilach bez zaokrąglonych krawędzi, umożliwiającego budowę fasad o zlicowanych od wewnątrz powierzchniach słupów i rygli proponujemy system MB-SR50N. 35

37 SYSTEMY FASADOWE / MB-SR50 Sprawdzona wytrzymałość W zależności od podziałów oraz obciążeń zewnętrznych, system przewiduje odpowiednią ilość słupów i rygli o różnej głębokości o momentach bezwładności Ix= [cm 4 ], dobranych w taki sposób żeby zagwarantować optymalne zużycie aluminium i obniżać skutecznie koszty materiału. Przy bardzo dużych obciążeniach wszystkie słupy można dodatkowo wzmocnić specjalnymi wewnętrznymi kształtownikami aluminiowymi, podnosząc jeszcze bardziej ich wytrzymałość. Szeroka gama elementów otwieranych w fasadzie Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okiennodrzwiowymi serii MB. Dzięki temu w fasadach bazujących na MB-SR50 można stosować różne elementy otwierane, dostosowane do potrzeb projektu pod względem funkcji jak i izolacyjności termicznej: - drzwi przymykowe, wahadłowe lub przesuwne, - okna w wersji podstawowej (rozwierane, rozwierano-uchylne lub uchylne), - okna z ukrytym skrzydłem, w wersjach: MB-60US, MB-70US (z szerszą ramą) lub MB-70SG (z węższą ramą), - okna obrotowe: MB-60 Pivot, MB-59S Pivot, - okna odchylne MB-59S Casement lub MB-70, - okna odchylno-wysuwne MB-SR50N OW, - okna połacowe MB-SR50N RW. Elementy otwierane w fasadach i przeszkleniach dachowych mogą także pełnić rolę okien oddymiających. Doskonała odporność na przenikanie wody i powietrza System przewiduje wykonanie połączenia słup-rygiel w formie nakładkowej, co umożliwia prawidłowe odwodnienie i właściwą wentylację ściany, oraz uzyskiwanie niskich wartości współczynnika infiltracji powietrza a=0,022 m 3 /(h*m*dapa 2/3 ) i szczelności na wodę do wartości różnicy ciśnień p=1200 Pa. Wartości powyższe uzyskano po badaniach wytrzymałościowo-funkcjonalnych. PROSTA TOWER, Warszawa projekt / APA Kuryłowicz & Associates realizacja / Metalplast-Stolarka 36

38 SYSTEMY FASADOWE / MB-SR50 Właściwa kompensacja wydłużeń termicznych Dzięki opracowaniu prawidłowego połączenia słup-rygiel uwzględniającego zmiany długości rygla zależne od temperatury oraz wprowadzeniu słupów połówkowych uzyskano różne warianty kompensacji dylatacji poziomej. Dylatacja pionowa kompensowana jest przez odpowiednie zamocowanie słupów we wspornikach oraz połączeniach teleskopowych. Znakomita izolacyjność cieplna i akustyczna Pod względem izolacyjności termicznej ściana słupowo-ryglowa MB-SR50 jest w stanie sprostać coraz wyższym oczekiwaniom architektów i inwestorów nowoczesnych obiektów. Dla sytemu MB-SR50 HI wartości współczynnika przenikania ciepła przez ramę (U f ) w zależności od grubości wypełnienia mieszczą się w zakresie 0,81-1,27 W/m 2 K. Tak wysoką izolacyjność termiczną konstrukcji zapewnia izolator PE, charakteryzujący się niskim współczynnikiem przewodzenia ciepła oraz podniesienie wysokości uszczelnienia w stosunku do standardowej wersji fasady. Bezpieczeństwo pożarowe Dzięki warstwowej budowie pasa nadprożowopodokiennego, w którym zastosowano niepalne materiały takie jak wełna mineralna i płyty gipsowo-kartonowe, uzyskano klasyfikację ogniową w zależności od budowy: EI30 i EI60. Rozwiązania te posiadają również klasyfikację NRO (nierozprzestrzeniające ognia). Klasyfikacje te dotyczą wersji podstawowej fasady oraz MBSR50 PL i MB-SR50 EFEKT. Odrębnym rozwiązaniem opracowanym na bazie MB-SR50 jest system MB-SR50 EI, spełniający wymogi odporności ogniowej całej fasady w klasie EI30 lub EI60. Brak ograniczeń w projektowaniu konstrukcji przestrzennych Do wykonania ściany łamanej w przekroju poziomym i pionowym zastosowane zostały specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, co powoduje, że nie występują ograniczenia w kształtowaniu bryły przestrzennej budynku, oraz eliminuje się konieczność stosowania specjalnych słupów kątowych. Niezawodne elementy złączne Akcesoria dostarczane z systemem, wsporniki i łączniki aluminiowe mocujące ścianę do konstrukcji budynku wykonane są ze stopu aluminium EN AW-6060 T66 (AlMgSi0, 5F22). Dzięki swojej nowoczesnej konstrukcji umożliwiają ustawienie ściany w trzech kierunkach zdecydowanie ułatwiając montaż. Zaprojektowana kompatybilność Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okiennodrzwiowymi MB-45, MB-59S, MB-60, MB-70. Obniżona pracochłonność Eliminacja wszelkiego typu wycięć w bocznych płaszczyznach słupów oraz montaż wypełnienia poprzez przykręcanie listew dociskowych wkrętami samowiercącymi bez konieczności wstępnego wykonywania otworów w izolatorze pozwoliła na obniżenie pracochłonności. Centrum Belvedere (NORTH GATE), Warszawa projekt / KIPP PROJEKT realizacja / DEFOR BUSINESS CENTER, Petersburg projekt / arch. Aleksander Iwanowicz Andrejew realizacja / Czesma Imperial 37

39 SYSTEMY FASADOWE / MB-SR50 Parametry techniczne: Współczynnik przenikania ciepła: U f od 0,81 W/m 2 K Infiltracja powietrza: klasa AE1200, EN 12153:2003; EN 12152:2002 Szczelność na wodę opadową: klasa RE1200, EN 12155:2003; EN 12154:2002 Odporność na obciążenie wiatrem: klasa 2400Pa, EN 12179:2002; EN 13116:2002 Izolacyjność akustyczna: Rw=50 db (w zależności od rodzaju zastosowanego wypełnienia) Gdański Park Naukowo-Technologiczny (GPNT) projekt / Pomorskie Biuro Projektów Gel realizacja / AL-BUD Konstrukcje dostępne w systemie MB-SR50: MB-SR50 HI MB-SR50 EFEKT MB-SR50 PL MB-SR50 A MB-SR50 EI 38

40 SYSTEMY FASADOWE / MB-SR50 HI Przekrój przez słup Przekrój przez rygiel MB-SR50 HI MB-SR50 HI Przekrój przez słup -7,5 0 Przekrój przez słup 7,5 0 MB-SR50 HI 97,5 o Skala 1:2 39

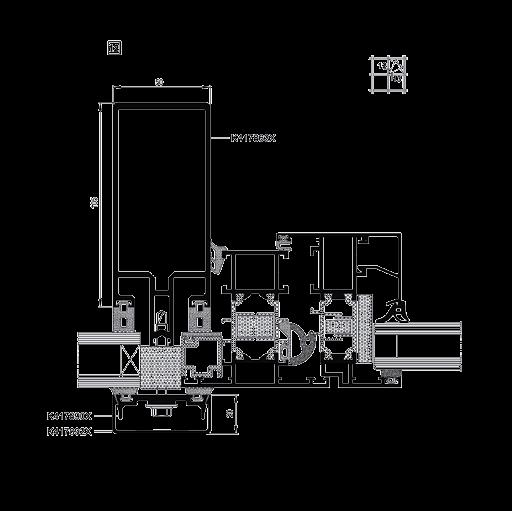

41 SYSTEMY FASADOWE / MB-SR50 HI Przekrój przez rygle (ściana - dach) MB-SR50 HI MB-SR50 HI Przekrój przez okno dachowe Okno odchylne w ścianie osłonowej Okno MB-70 HI w ścianie osłonowej MB-SR50 HI MB-SR50 HI 40 Skala 1:2

42 SYSTEMY FASADOWE / MB-SR50 Przekrój przez słup Przekrój przez rygiel MB-SR50 MB-SR50 Połączenie kątowe symetryczne - przekrój MB-SR50 Skala 1:2 41

43 SYSTEMY FASADOWE / MB-SR50 Okno MB-59S w ścianie osłonowej - przekrój Dach - przekrój przez rygiel MB-SR50 MB-SR50 Okno połaciowe w ścianie osłonowej - przekrój MB-SR50 42 Skala 1:2

44 S Y S T E M MB-SR50 PL ROZWIĄZANIE MB-SR50 PL POZIOMA LINIA jest odmianą estetyczną fasady słupoworyglowej, w której w widoku zewnętrznym podkreślone są podziały - poziome lub pionowe. Zrealizowane jest to poprzez zastosowanie odpowiednich listew maskujących (np. eliptycznych), odpowiednio akcentujących jeden kierunek podziału elewacji. W liniach do nich prostopadłych natomiast następuje wyeliminowanie listew mocujących szkło. W liniach tych w razie potrzeby mogą byc zastosowane łączniki funkcjonujące pomiedzy wypełnieniami, zamaskowane tzw. silikonem pogodowym lub specjalną uszczelką, a zatem niewidoczne od zewnątrz. Podobnie jak w innych wersjach fasady, w konstrukcji MB-SR50 PL mogą być zastosowane okna odchylne bez zmiany wyglądu elewacji. TWIN TOWER BARBA CENTER, Bukareszt projekt / SC ALCAS SRL realizacja / SC CRISTAL BRAD 43

45 SYSTEMY FASADOWE / MB-SR50 PL Pozioma linia - przekrój przez rygiel MB-SR50 PL Pozioma linia - przekrój przez słup MB-SR50 PL 44 Skala 1:2

46 S Y S T E M MB-SR50 A SYSTEMY FASADOWE Na bazie ściany słupowo-ryglowej MB-SR50 powstał system nakładkowy, umożliwiający połączenie materiałów konstrukcyjnych o różnych właściwościach materiałowych, innych od wewnątrz i innych na zewnątrz pomieszczenia. Elementy aluminiowe użyte od zewnątrz służą zapewnieniu doskonałej, trwałej i niezniszczalnej ochrony przed warunkami atmosferycznymi wewnętrznej konstrukcji szkieletowej. Do budowy konstrukcji nośnej mogą być użyte dwa rodzaje materiałów: profile drewniane, stosowane ze względu na naturalne piękno, które tworzy miłą i przytulną atmosferę lub stal ze względu na wymagany wystrój typu industrial (przemysłowy) bądź ze względu na duże rozpiętości pomiędzy podporami. SYSTEM NAKŁADKOWY NA DREWNO I STAL Budowa Budowa systemu MB-SR50 A polega na przykręceniu profilu aluminiowego (słuprygiel) do profilu drewnianego lub stalowego dzięki czemu uzyskujemy złożony profil wytrzymałościowy. Profil słup-rygiel został osłonięty specjalną ciągłą uszczelką płaszczową z EPDM, dzięki temu cała fasada spełnia wysokie parametry w zakresie izolacyjności termicznej, oraz akustycznej dla podstawowych przekrojów. FORUM KOSZALIN projekt / RKW Rhode Kellermann Wawrowsky Sp. z o.o. realizacja / ALUTOR System MB-SR50 A może być wykorzystywany zarówno w konstrukcjach pionowych, dachów szklanych oraz ogrodów zimowych.wygląd profili aluminiowych tak jak w przypadku tradycyjnej ściany MB-SR50 można kształtować indywidualnie w zależności od upodobań oraz projektu architektonicznego poprzez nadawanie listwom maskującym odpowiedniego kształtu. GRAY OFFICE PARK, Lublin projekt / arch. Marek Bajun, Adam Krzowski realizacja / BKK Budowa i parametry techniczne: - szerokość słupów: 50 mm, - szerokość rygli: 50 mm, - szklenie zestawami przeziernymi o grubości 5-40 mm, - izolacyjność termiczna konstrukcji aluminiowej analogiczne do systemu bazowego MB-SR50. 45

47 SYSTEMY FASADOWE / MB-SR50 A Przekrój przez słup Przekrój przez słup MB-SR50 A MB-SR50 A Przekrój przez rygiel Przekrój przez rygiel MB-SR50 A MB-SR50 A 46 Skala 1:2

48 S Y S T E M MB-SR50 EFEKT SYSTEMY FASADOWE System MB-SR50 EFEKT zbliżony jest wyglądem do ściany strukturalnej od zewnątrz uzyskujemy jednolitą gładką ścianę szkła podzieloną strukturą pionowych i poziomych linii o szerokości 20 mm. Przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych typu zawieszanego i wypełniającego, dachów, świetlików i innych konstrukcji przestrzennych. Słupoworyglową konstrukcję nośną stanowią kształtowniki sprawdzonego i cieszącego się dużym powodzeniem na rynku systemu MB-SR50. W ścianie półstrukturalnej MB-SR50 EFEKT można stosować różne typy okien i drzwi. FASADA PÓŁSTRUKTURALNA Budowa - konstrukcja bazująca na sprawdzonym systemie MB-SR50, - mocowanie specjalnie przygotowanego szkła za pomocą mechanicznych łączników, - duża gama kształtowników i akcesoriów do połączeń kątowych, symetrycznych i niesymetrycznych. Szklenie - szkło zespolone o grubości w zakresie mm, - możliwość stosowania modułów ze szkłem pojedynczym i dociepleniem. Funkcjonalność i estetyka - nowoczesny wygląd elewacji - efekt jednolitej szklanej płaszczyzny, - niewielka odległość pomiędzy taflami szkła: 20 mm, - estetyczne połączenia z drzwiami, - możliwość stosowania okien odchylnych na bazie systemu MB-SG50 (z ramą niewidoczną od zewnątrz), okien otwieranych do wewnątrz MB-60EF (z ramą widoczną od zewnątrz) oraz okien połaciowych (w konstrukcjach spełniających rolę dachu). Parametry techniczne: Współczynnik przenikania ciepła: U TJ liczony indywidualnie Infiltracja powietrza: klasa A4, EN 12153; EN Szczelność na wodę opadową: klasa RE1500, EN 12155; EN Odporność na obciążenie wiatrem: klasa 1800Pa, EN 13179; EN Odporność na uderzenie: Klasa E5 Izolacyjność akustyczna: Rw do 37 (-1,-5) db NEW CITY, Warszawa projekt / Grupa ECI realizacja / ELJAKO-AL 47

49 SYSTEMY FASADOWE / MB-SR50 EFEKT Wyższa Szkoła Menedżerska, Warszawa projekt / Czuba, Latoszek i Partnerzy, arch. Piotr Czuba, arch. Maciej Latoszek realizacja / Inter-Bud, Kraków CRISTAL BRAD, Bukareszt projekt / CRISTAL BRAD realizacja / CRISTAL BRAD 48 ALLCON@ PARK 3, Gdańsk projekt / Aukett Fitzroy Robinson realizacja / ELJAKO-AL PRYZMAT, Dniepropietrowsk, Ukraina projekt / DOLNIK & Co realizacja / DAKOR Sp. z o.o.

50 SYSTEMY FASADOWE / MB-SR50 EFEKT Maksymalne wymiary kwater w ścianie osłonowej* Okno stałe przezierne Okno stałe z dociepleniem Maksymalny ciężar wypełnienia * Wymiary maksymalne pozostałych rodzajów okien (MB-60EF) oraz drzwi możliwych do zastosowania w fasadzie przedstawione są w rozdziałach poświęconych poszczególnym systemom okienno-drzwiowym oraz na stronie opisującej okna odchylno-wysuwne MB-SR50N OW. 49

51 SYSTEMY FASADOWE / MB-SR50 EFEKT Przekrój przez słup Przekrój przez rygiel MB-SR50 EFEKT MB-SR50 EFEKT Przekrój przez rygiel MB-SR50 EFEKT 50 Skala 1:2

52 SYSTEMY FASADOWE / MB-SR50 EFEKT Połączenie kątowe symetryczne - przekrój MB-SR50 EFEKT Połączenie kątowe symetryczne - przekrój MB-SR50 EFEKT Połączenie kątowe niesymetryczne - przekrój MB-SR50 EFEKT Połączenie kątowe niesymetryczne - przekrój MB-SR50 EFEKT Skala 1:2 51

53 SYSTEMY FASADOWE / MB-SR50 EFEKT MB-SR50 EFEKT Słup narożny - przekrój Okno SG-50 w ścianie osłonowej - przekrój MB-SR50 EFEKT Drzwi MB-60 w ścianie osłonowej - przekrój 52 Skala 1:2

54 S Y S T E M MB-SR50EI MB-SR50N EI SYSTEMY FASADOWE Systemy słupowo-ryglowe MB-SR50 EI oraz MB-SR50N EI przeznaczone są do konstruowania i wykonywania lekkich ścian osłonowych przeciwpożarowych; typu zawieszanego lub wypełniającego, o odporności ogniowej w klasach EI 15, EI 30, EI 45, EI 60 według normy EN-EN Pozwalają na budowę zarówno ścian płaskich, jak i łamanych o połączeniach pomiędzy modułami do ± 7,5 o na stronę oraz budowę fasad odchylonych od pionu o kąt ± 15 o. W fasadach tych mogą być stosowane drzwi przeciwpożarowe MB-78EI. Systemy MB-SR50 EI oraz MB-SR50N EI są także podstawą przeciwpożarowych dachów przeszklonych o kącie pochylenia od 0 o do 80 o i odporności ogniowej w klasie REI 20 / RE 30 wg normy EN A1. PRZECIWPOŻAROWA ŚCIANA OSŁONOWA SŁUPOWO-RYGLOWA Konstrukcja oparta na sprawdzonych systemach MB-SR50 i MB-SR50N Rozwiązana te bazują na kształtownikach słupów i rygli podstawowych systemów fasadowych Aluprof. Wykorzystane mogą być w nich słupy o głębokości mm oraz rygle o głębokości ,5 mm. Profile wyposażone są w specjalne wkłady ogniochronne potrzebne do uzyskania odporności ogniowej. Wkład ogniochronny składa się z kształtownika aluminiowego pełniącego rolę wzmocnienia, osłoniętego płytami z materiałów ogniochronnych. Dodatkowo we wrębach przyszybowych słupów i rygli zastosowana została specjalna taśma pęczniejąca. Listwa dociskowa zamocowana jest do kształtowników nośnych poprzez wkręt metryczny i podkładkę stalową ze stali nierdzewnej. Do wykonania ściany kątowej zastosowane zostały specjalne uszczelki. Wysoka szczelność i izolacyjność Dla osiągnięcia optymalnej izolacji termicznej i akustycznej konstrukcja posiada ciągłą przekładkę termiczną (izolator), wykonaną z materiału HPVC oraz profilowane uszczelki przyszybowe z EPDM. W systemie MB-SR50 EI przewidziany jest taki dobór szyb, aby zabudowa spełniała wymagania odpowiedniej klasy odporności ogniowej według normy PN-EN , normy PN-91/B w zakresie ochrony cieplnej budynków oraz normy PN-87/B-02151/03 w zakresie ochrony przeciwdźwiękowej pomieszczeń. Współczynnik przenikania ciepła przez profile U f wynosi od 1,99 W/m 2 K. System jest klasyfikowany jako nie rozprzestrzeniający ognia (NRO). CROSS POINT, Łódź projekt / AGG-Architekci Grupa Grabowski realizacja / ALU-MAX Szeroki zakres wypełnień W fasadach przeciwpożarowych przewidziane są wypełnienia o grubości w zakresie mm. W skład wypełnień przeziernych w zależności od wymagań projektu mogą wchodzić pojedyncze lub zespolone szyby ogniochronne Pyrobel, Swissflam, Pyrostop, Promaglas lub Contraflam. Istnieje także możliwość stosowania wypełnień nieprzeziernych w postaci elementów warstwowych o odpowiedniej odporności ogniowej. W dachach przeciwpożarowych wypełnienia stanowią pakiety o grubości mm, z zastosowaniem szkła ogniochronnego Contraflam i szkła ESG 6 mm. Funkcjonalność i estetyka Dzięki zastosowaniu standardowych kształtowników systemów MB-SR50 i MB-SR50N widok fasady ognioodpornej lub dachu nie odbiega od bazowego systemu ściany słupoworyglowej, istnieje w nim ponadto możliwość stosowania różnych listew maskujących. Systemy MB-SR50 EI i MB-SR50N EI są objęte klasyfikacjami ITB zarówno w zakresie fasad pionowych, jak i świetlików dachowych. 53

55 SYSTEMY FASADOWE / MB-SR50 EI Maksymalne wymiary kwater w ścianie osłonowej Okno stałe przezierne Maksymalny ciężar wypełnienia 54

56 SYSTEMY FASADOWE / MB-SR50 EI Przekrój przez słup EI 15, EI 30 Przekrój przez słup EI 45, EI 60 MB-SR50 EI MB-SR50 EI Przekrój przez rygiel EI 15, EI 30 MB-SR50 EI Skala 1:2 55

57 SYSTEMY FASADOWE / MB-SR50 EI Przekrój przez słup (-7,5 0 ) 7,5 0. EI 15, EI 30 Przekrój przez słup (-7,5 0 ) 7,5 0. EI 15, EI 30 MB-SR50 EI MB-SR50 EI Przekrój przez słup EI 15, EI 30 MB-SR50 EI 56 Skala 1:2

58 N 0 W O Ś Ć S Y S T E M MB-SR60N SYSTEMY FASADOWE System MB-SR60N przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji przestrzennych. Profile nośne charakteryzują się stałą szerokością równą 60 mm i są zlicowane od strony wewnętrznej fasady. System ten pozwala na stosowanie w fasadzie wielu rodzajów elementów otwieranych z bogatej oferty systemów okienno-drzwiowych Aluprof, a także konstrukcji dedykowanych do fasad słupowo-ryglowych: okien połaciowych lub okien odchylno-wysuwnych. ŚCIANA SŁUPOWO-RYGLOWA Budowa i cechy systemu: Konstrukcja nośna składa się z pionowych i poziomych kształtowników aluminiowych o przekroju skrzynkowym (słupów i rygli), odpowiednio połączonych ze sobą. Zewnętrzną stronę fasady stanowią listwy dociskowe podtrzymujące szyby oraz listwy maskujące o dowolnym kształcie. W skład systemu wchodzi także szereg aluminiowych elementów dodatkowych, uszczelek i akcesoriów. W celu osiągnięcia optymalnej izolacji termicznej i akustycznej w systemie MB-SR60N zastosowano izolator z polietylenu. Fasadę wykonaną z systemu MB-SR60N łączy się z obiektem za pomocą systemu wsporników o odpowiednim przeznaczeniu i nośności. Prawidłowy drenaż i wentylację fasady uzyskuje się dzięki zastosowaniu połączenia nakładkowego pomiędzy słupem i ryglem, umożliwiającego kaskadowe odwodnienie i przewietrzanie wrębów szybowych oraz przez wykonanie otworów wentylacyjno-drenażowych w listwach dociskowych i maskujących. Parametry techniczne: Przepuszczalność powietrza: AE 1350 (EN 12152) Wodoszczelność: RE 1500 (EN 12154) Odporność na obciążenia wiatrem: 2400 Pa (3600 Pa), (EN 13116) Odporność na uderzenie: klasa I5/E5 (EN 14019) Hotel HILTON, Kijów projekt / John Seifert Architects Ltd realizacja / MIKOŁ 57

59 SYSTEMY FASADOWE / MB-SR60N Przekrój przez słup Przekrój przez słup - rozwiązanie alternatywne Przekrój przez rygiel 58 Skala 1:2

60 N 0 W O Ś Ć S Y S T E M MB-SUNPROF SYSTEM ŻALUZJI FASADOWYCH Żaluzje fasadowe stosowane przy dużych przeszkleniach ograniczają bezpośrednie działanie promieniowania słonecznego na wnętrze budynku, pozwalając jednocześnie na zachowanie komfortu naturalnego oświetlenia. Dzięki swym właściwościom stanowią nie tylko elementy dekoracyjne i funkcjonalne, ale także wpływają na oszczędność energii, a w konsekwencji na zmniejszenie kosztów eksploatacji obiektów. System MB-SUNPROF został tak zaprojektowany, aby jak najlepiej zaspokoić potrzeby współczesnej architektury. W jego skład wchodzą profile żaluzji dostępne w różnych rozmiarach oraz akcesoria pozwalające na zamontowanie ich pod odpowiednim kątem i zintegrowanie z fasadą. FUNKCJONALNOŚĆ I ESTETYKA zapewnienie naturalnego oświetlenia obniżenie zużycia energii kształtowniki o szerokości od 100 do 300 mm kąt pochylenia żaluzji regulowany w granicach od 0 do 45 st. możliwość mocowania do fasady, ściany nośnej lub okien PARK NAUKOWO-TECHNOLOGICZNY POLSKA-WSCHÓD, Suwałki projekt / ARH+, arch. Andrzej Rydzewski realizacja / A&D 59

61 SYSTEM ŻALUZJI FASADOWYCH / MB-SUNPROF Profile żaluzji fasadowych 60 Skala 1:2

62 S Y S T E M MB-SG50 SYSTEMY FASADOWE System MB-SG50 służy do wykonywania fasad budynków dających wrażenie całkowicie szklanej płaszczyzny. Daje możliwość konstruowania i wytwarzania lekkich ścian osłonowych typu zawieszanego i wypełniającego, przeznaczony jest do stosowania w obiektach budownictwa ogólnego. Na uwagę zasługuje estetyka i lekkość konstrukcji: wypełnienia dzieli od siebie odległość 16 mm, widoczna szerokość profili od wewnątrz pomieszczenia wynosi tylko 85 mm. Ze względu na podobną budowę słupów i rygli wygląd ściany, jaki uzyskujemy od strony pomieszczenia współgra z systemem profili MB-SR50, co powoduje, że obie ściany mogą być instalowane na obiekcie obok siebie. ŚCIANA STRUKTURALNA Płaska szklana powierzchnia zewnętrzna bez widocznych elementów aluminiowych Wygląd ściany osłonowej z zewnątrz to tafle szklane bez widocznych elementów aluminiowych. Powyższy efekt możliwy jest do osiągnięcia dzięki zastosowaniu najbardziej nowoczesnego połączenia szyby z profilami aluminiowymi. Połączenie to polega na przyklejeniu szyby do ramy aluminiowej specjalnym silikonem strukturalnym firmy DOW CORNING, bez konieczności stosowania tradycyjnych łączników. EVPU, Nová Dubnica, Słowacja projekt / Marek Guga realizacja / FAIR Wysoka estetyka i łatwość konserwacji Estetyka i łatwość konserwacji wynika z faktu występowania od strony zewnętrznej wyłącznie elementów szklanych które powodują wysoki stopień samooczyszczania się fasady pod wpływem deszczu. Okna otwierane bez zmiany wyglądu elewacji W związku z identyczną budową ram do okien stałych i otwieranych istnieje możliwość wykonania okien odchylnych bez zmiany w wyglądzie elewacji. Szklenie i montaż w warunkach fabrycznych Szyby przyklejane są do ram montażowych aluminiowych przy pomocy specjalnego silikonu konstrukcyjnego, klejenie przebiega w procesie fabrycznym pod ścisłą kontrolą co daje gwarancję prawidłowości połączenia. Podwyższona izolacyjność termiczna Zastosowanie ciągłej przekładki termicznej o zmiennej szerokości wykonanej z izolującego materiału PA6.6 GF25 w skrzydle, oraz profilowanych uszczelek z EPDM pozwala na uzyskanie odpowiedniej izolacyjności cieplnej. 61

63 CIRRUS, Warszawa projekt / Pracownia Bal, Chorążak i Partnerzy arch. Jacek Bal, arch. Maciej Chorążak, arch. Łukasz Baran, arch. Ewa Filipowicz, arch. Marcin Nauman realizacja / Eljako-Al, Legionowo S Y S T E M MB-SG50 SEMI Doskonała odporność na przenikanie wody i powietrza System przewiduje uszczelnienie każdego elementu wypełniającego w miejscu styku z konstrukcją nośną uszczelkami z EPDM. Natomiast profile posiadają podwójny system rynnowego odprowadzenia skroplin z komór między wypełnieniami oraz z rygli i słupów. Właściwa kompensacja wydłużeń termicznych Kompensacja wydłużeń termicznych poziomych możliwa jest dzięki opracowaniu prawidłowego połączenia słup-rygiel uwzględniającego zmiany długości rygla zależne od temperatury. Dylatacja pionowa kompensowana jest przez odpowiednie zamocowanie słupów we wspornikach oraz połączeniach teleskopowych. ŚCIANA SEMISTRUKTURALNA Nowoczesny wygląd fasady Widok ściany osłonowej z zewnątrz stanowią tafle szklane z delikatnymi obramowaniami. Szczeliny pomiędzy modułami w ścianie płaskiej mają 16 mm. CIRRUS, Warszawa, okno odchylne Bezpieczeństwo pożarowe Dzięki warstwowej budowie pasa nadprożowopodokiennego, w którym zastosowano niepalne materiały takie jak wełna mineralna i płyty gipsowo-kartonowe, uzyskano klasyfikację ogniową w zależności od budowy: EI30 i EI60. Rozwiązanie te posiadają również klasyfikację NRO (nierozprzestrzeniające ognia). Szklenie i montaż w warunkach fabrycznych Szyby mocowane są do ram aluminiowych w procesie fabrycznym, co zapewnia odpowiednią jakość przygotowania modułów i skraca czas montażu na miejscu budowy. Połączenie szyby z profilami aluminiowymi jest realizowane przez mocowanie mechaniczne za pomocą ramek. Parametry techniczne: 62 Współczynnik przenikania ciepła: U TJ liczony indywidualnie Infiltracja powietrza: klasa A4, EN 12153:2002U; EN 12152:2002U Szczelność na wodę opadową: klasa R7, EN 12155:2002U; EN 12154:2002U Odporność na obciążenie wiatrem: klasa 1430Pa, EN 12179:2002U; EN 13116:2002U Izolacyjność akustyczna: Rw=40 db (w zależności od rodzaju zastosowanego wypełnienia)

64 SYSTEMY FASADOWE / MB-SG50 Maksymalne wymiary kwater w ścianie osłonowej Okno odchylne Okno stałe przezierne Okno stałe z dociepleniem Maksymalny ciężar wypełnienia 63

65 SYSTEMY FASADOWE / MB-SG50 Przekrój przez słup Przekrój przez słup MB-SG50 MB-SG50 Przekrój przez rygiel Przekrój przez rygiel MB-SG50 MB-SG50 64 Skala 1:2

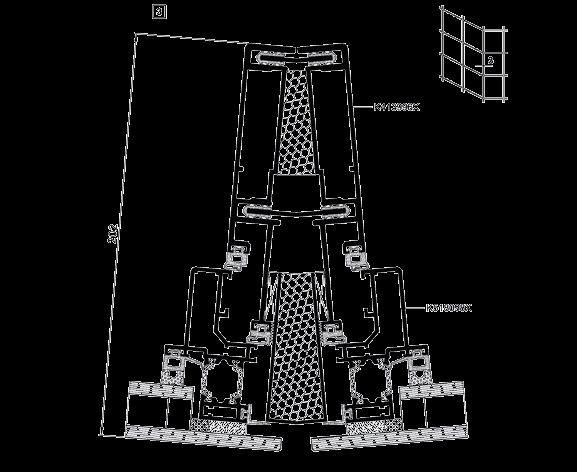

66 SYSTEMY FASADOWE / MB-SG50 Słup połówkowy - przekrój MB-SG50 Panel nieprzezierny - przekrój przez rygiel MB-SG50 Skala 1:2 65

67 SYSTEMY FASADOWE / MB-SG50 Drzwi MB-60 w ścianie osłonowej - przekrój MB-SG50 66 Skala 1:2

68 SYSTEMY FASADOWE / MB-SG50 SEMI MB-SG50 SEMI Przekrój przez rygiel Przekrój przez słup MB-SG50 SEMI Przekrój przez słup poligonalny MB-SG50 SEMI Skala 1:2 67

69 S Y S T E M MB-SE75 MB-SE75 HI SYSTEMY FASADOWE Przeznaczeniem systemu elementowej ściany osłonowej MB-SE75 są indywidualne realizacje obiektowe, w których do podstawowych wymogów należy szybki montaż oraz eliminacja rusztowań zewnętrznych podczas budowy. FASADA ELEMENTOWA Kampus Uniwersytetu Masaryka, Brno projekt / Biuro Architektoniczne A+ realizacja / Metalplast-Stolarka 68 Budowa Konstrukcja fasady MB-SE75 składa się z segmentów mocowanych do konstrukcji nośnej budynku oraz łączonych pomiędzy sobą. Prefabrykacja elementów odbywa się w warsztacie produkcyjnym, co prowadzi do zdecydowanego podwyższenia jakości wyrobu finalnego. Z tak przyjętej koncepcji technicznej wynikają podstawowe zalety tego rozwiązania: montaż na budowie dzięki stosowaniu kompletnych oszklonych segmentów jest zdecydowanie szybszy, niż przy tradycyjnych fasadach słupowo-ryglowych, całkowite wyeliminowanie rusztowań zewnętrznych obniża także koszty prowadzenia budowy. W zależności od wymagań wytrzymałościowych system obejmuje szereg profili o głębokości mm. Wypełnienia fasady MB-SE75 mogą mieć grubość w zakresie od mm. Zabudowa wykonana w tym systemie zarówno od strony zewnętrznej jak i wewnętrznej charakteryzuje się widoczną szerokością kształtowników 75 mm, z wąską, 9-milimetrową szczeliną dylatacyjną pomiędzy poszczególnymi segmentami. Wysokie parametry techniczne System ten umożliwia bardzo dobrą ochronę cieplną budynku, współczynnik przenikania ciepła U f dla słupów i rygli w zależności od ich funkcji i budowy mieści się w granicach od 1,56 do 2,83 [W/m 2 K]. Konstrukcja zapewnia też wysoką odporność na infiltrację wody i powietrza, o czym świadczą osiągnięte w badaniach Instytutu Techniki Budowlanej parametry. Parametry techniczne: Przepuszczalność powietrza: Klasa AE1200, EN 12153:2003, EN 12152:2004 Wodoszczelność: Klasa RE1200, EN 12155:2003, EN 12154:2004 Odporność na obciążenie wiatrem 2400[Pa], EN 12179:2002, EN13116:2004 Odporność na uderzenie: Klasa I5/E5, EN14019:2004 Izolacyjność akustyczna: R w = 40 db (w zależności od rodzaju zastosowanego wypełnienia) Szeroka gama elementów otwieranych w fasadzie W fasadach systemu MB-SE75 można stosować różne elementy otwierane: okna i drzwi bazujące na systemie MB-70 lub MB-70HI, okna z ukrytym skrzydłem MB-70US, MB-70US HI lub w wersji MB-70SG a także bezramowe konstrukcje odchylane na zewnątrz, oparte na systemie strukturalnym MB-SG50.

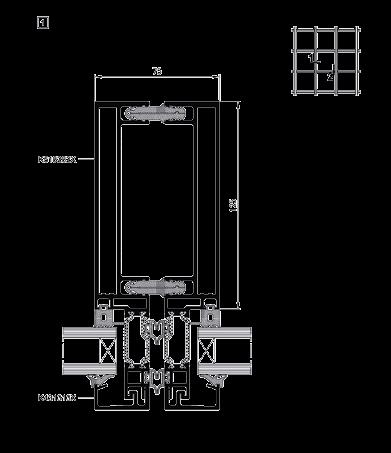

70 SYSTEMY FASADOWE / MB-SE75 Przekrój przez słup Przekrój przez rygiel MB-SE75 MB-SE75 Przekrój przez rygiel MB-SE75 Skala 1:2 69

71 FASADA OKIENNA MB-70CW, MB-70CW HI S Y S T E M MB-70CW MB-70CW HI Przekrój przez okno otwierane, przekrój przez poprzeczkę poziomą FASADA ZIMNO-CIEPŁA NA BAZIE OKIEN System ten, bazujący na konstrukcji okien o wysokiej izolacyjności termicznej MB-70 stosuje się do zabudowy elewacji o żelbetowych lub murowanych ścianach z otworami okiennymi. W fasadzie tego typu występują dwa rodzaje pól, tzw.: zimne i ciepłe. Pola ciepłe stanowią izolowane termicznie okna montowane przed licem fasady w otworach okiennych. Pola zimne natomiast to pasy międzyokienne chroniące konstrukcje i izolację termiczną (np. wełnę mineralną) przed wpływami atmosferycznymi. Stosowanie tego systemu znacznie skraca czas budowy ze względu na możliwość zamykania otworów okiennych przed wykonaniem pasów międzyokiennych i zewnętrznej powłoki fasady. Konstrukcja MB-70CW charakteryzuje się bardzo dobrą izolacją termiczną i akustyczną, spełnia też wymagania estetyczne stawiane przez architektów i inwestorów tego typu fasadom, tzn. patrząc od zewnątrz nie jest widoczna różnica w wyglądzie pomiędzy polami ciepłymi i zimnymi oraz pomiędzy elementami stałymi i otwieranymi. Parametry techniczne: Współczynnik przenikania ciepła: U f od 1,43 W/m 2 K Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa E750, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: klasa C5, EN 12211:2001; EN 12210: Newton/Edison, Kraków projekt / DDJM Biuro Architektoniczne realizacja / AL-BUD Skala 1:2

72 S Y S T E M MB-WG60 SYSTEMY FASADOWE System profili aluminiowych izolowanych termicznie MB-WG60, przeznaczony do budowy ogrodów zimowych, oraz innych konstrukcji takich jak oranżerie, werandy itp., umożliwiający bezpośredni kontakt użytkowników z naturą i otaczającym krajobrazem. Konstrukcja tego typu ma zapewniać nową jakość życia w przestrzeni mieszkalnej, ze światłem padającym z góry. Uzyskujemy dzięki temu wspaniałe naświetlenie pomieszczenia, oraz optymalny klimat wnętrza. W tradycyjnym rozumieniu Ogród Zimowy to nie ogrzewana weranda używana w sezonie wiosenno-letnim, pozwalająca na odpoczynek w bliskości natury. Naszym celem było zaprojektowanie takiego systemu aby mógł być wykorzystywany jako pomieszczenie mieszkalne w ciągu całego roku kalendarzowego. OGRODY ZIMOWE Konstrukcja System ogrodów zimowych został zaprojektowany uwzględniając podstawowe wymagania użytkownika ze względu na pożądaną estetykę pomieszczenia. Podstawowe profile nośne tzn. krokwie są ukształtowane od strony zewnętrznej pomieszczenia w formie profilu odwróconego zakończonego łukiem o promieniu 20 mm. W celu zwiększenia wytrzymałości dachu istnieje możliwość wzmocnienia profili dodatkowymi elementami aluminiowymi lub stalowymi. Krokwie powiązane są z profilami płatwi oraz profilami zawiasowymi opartymi o belkę okapu oraz belkę przyścienną w sposób kaskadowy, co znacznie ułatwia właściwe odprowadzenie wody oraz pozwala prowadzić efektywną wentylację pomieszczenia. Kąt pochylenia dachu wynosi 7-45 od poziomu. Zaprojektowana kompatybilność System pozwala na zastosowanie wypełnień okiennodrzwiowych MB oraz innych elementów dostępnych na rynku jako systemy tworzywowe, drewniane, inne. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania. Izolacyjność termiczna Uzyskano bardzo dobrą izolacyjność termiczną profili aluminiowych oraz wysoką wytrzymałość na skutek zastosowania specjalnych przekładek termicznych komorowych. Membrany z EPDM oraz profil HPVC, ochraniają termicznie obszar naroża szyby szczególnie, podatnego na oddziaływanie niskiej temperatury. Szklenie i odporność na przenikanie wody Konstrukcja daje możliwości szklenia w zakresie od 24-36mm. Dla zapewnienia efektywnego odprowadzania wody opadowej z dachu oraz skroplin od strony wewnętrznej pomieszczenia system został wyposażony w rynnę wewnętrzną zintegrowaną z profilem belki okapowej oraz profilem zawiasowym i rynnę zewnętrzną odłączaną od belki okapu, co umożliwia zmianę wyglądu Ogrodu Zimowego. 71

73 SYSTEMY FASADOWE / MB-WG60 Konstrukcje typowe 72

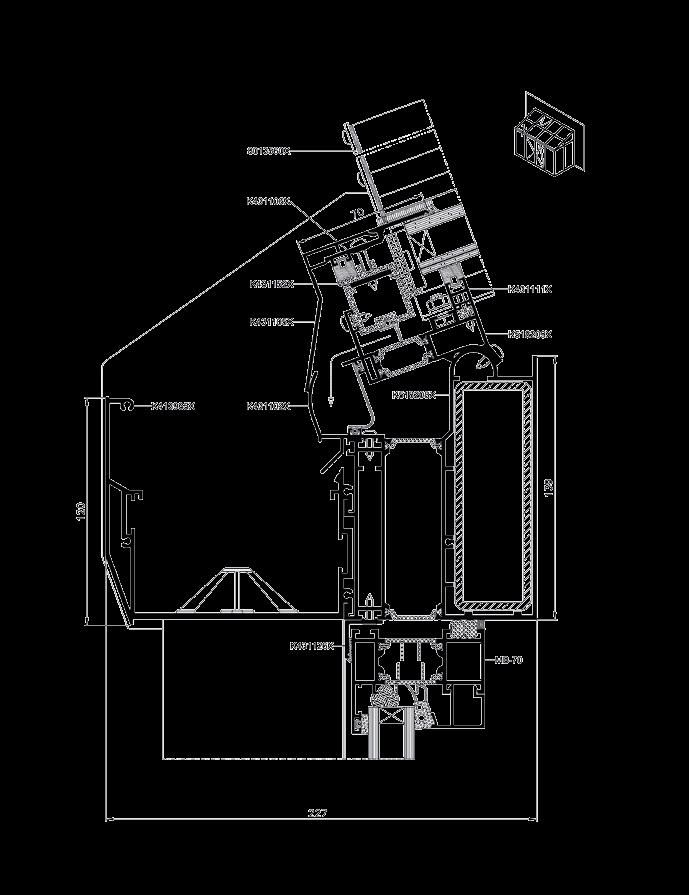

74 SYSTEMY FASADOWE / MB-WG60 Przekrój przez belkę okapu MB-WG60 Skala 1:2 73

75 SYSTEMY FASADOWE / MB-WG60 Przekrój przez płatew MB-WG60 Przekrój przez płatew MB-WG60 74 Skala 1:2

76 POZOSTAŁE SYSTEMY / MB-WG60 Przekrój przez krokiew MB-WG60 Przekrój przez belkę przyścienną MB-WG60 Skala 1:2 75

77 S Y S T E M MB-SR80 S Y S T E M MB-SR100 S Y S T E M MB-SG60 ROZWIĄZANIA INDYWIDUALNE Coraz częściej we współczesnych projektach architektonicznych stosowane są koncepcje wymagające indywidualnego podejścia do systemów elewacyjnych. Bazując na doświadczonej kadrze konstruktorów i posiadanym potencjale technicznym jesteśmy w stanie w krótkim czasie zaprojektować i wdrożyć do produkcji konstrukcje, które pod względem estetyki i funkcjonalności spełnią konkretne wymagania architektów oraz zapewnią uzyskanie odpowiednich parametrów technicznych. W dorobku ALUPROF S.A. znajduje się kilkadziesiąt indywidualnych rozwiązań obiektowych. Poniżej przedstawiamy kilka wybranych konstrukcji tego typu. Jednym z ważniejszych obiektów, dla których opracowano rozwiązania indywidualne w systemach ALUPROF jest Port Lotniczy im. Fryderyka Chopina w Warszawie. Na jego potrzeby powstały systemy fasadowe: MB-SR80, MB-SR100 oraz MB-SG50. W budynku terminala lotniska konstrukcję fasad stanowi system słupowo-ryglowy MB-SR80. Jego cechą charakterystyczną jest przede wszystkim design profili. Specjalny kształt listew maskujących w formie wystających na 100 mm okapów ma podkreślać poziome linie na elewacji. Do profili rygli, szerokich na 100 mm zaprojektowany został słup obiektowy o szerokości 80 mm, który ma dawać właściwe oparcie dla szyb ściany pochylonej i tworzyć wrażenie solidności konstrukcji. Listwa pionowa ukształtowana jest w taki sposób, że wzdłuż profilu wprowadzony został rowek podłużny. Powoduje to widoczność łbów wkrętów sześciokątnych jako zamierzony efekt architektoniczny. System występuje w dwóch wariantach: jako fasada pionowa na elewacji bocznej terminalu i jako fasada odchylona od pionu o 8 na elewacji frontowej. System MB-SR100 jest podstawą elewacji parteru pirsu lotniska. Ma ona formę ściany kurtynowej słupowo-ryglowej. Cechą charakterystyczną tej konstrukcji jest to, że listwy dociskowe i maskujące zostały ułożone na elewacji w formie poziomej linii. Widoczna szerokość zewnętrzna słupów i rygli wynosi: 100 mm dla profili pośrednich, 50 mm dla profili skrajnych. W pochyłych elewacjach górnej części pirsu lotniska został zastosowany system ściany strukturalnej odwróconej MB-SG60. Widoczna w nim szerokość zewnętrzna słupów i rygli wynosi 60 mm. Konstrukcję nośną elewacji stanowi system słupowo-ryglowy odwrócony, tzn. nośne profile aluminiowe (słupy i rygle) umieszczone są na zewnątrz, natomiast od strony pomieszczenia widoczna jest gładka powierzchnia szkła, wykonywana w technologii szklenia strukturalnego. Kąt nachylenia od pionu konstrukcji elewacji wynosi 10 na zewnątrz. 76 PORT LOTNICZY IM. FRYDERYKA CHOPINA, Warszawa projekt / arch. Pierluca Roccheggiani, arch. Paweł Czaplicki realizacja / Metalplast Stolarka

78 N 0 W O Ś Ć S Y S T E M MB-SR85 SEMI N 0 W O Ś Ć S Y S T E M MB-SE85 SG Jest to system, który z zewnątrz przypomina swoją budową konstrukcję systemów fasad semistrukturalnych i elementowych, gdzie każda szyba jest otoczona charakterystyczną ramką. Do słupowo-ryglowej konstrukcji nośnej mocowane są mechanicznie ramy z kształtowników izolowanych termicznie, co pozwala na zastosowanie szerokiej gamy wypełnień zarówno ze szkła pojedynczego jak i zespolonego. Profile słupów, rygli i ram zostały tak zaprojektowane, aby w połączeniu ze sobą tworzyć konstrukcję o monolitycznym kształcie. System MB-SR85 SEMI dzięki swojej przemyślanej budowie zyskał nie tylko efekt wizualny ale zwłaszcza wysokie parametry techniczne. Rozwiązanie zostało opracowane specjalnie z myślą o budowie kompleksu obiektów w ramach Pomorskiego Parku Naukowo-Technologicznego w Gdyni. SKY TOWER o wysokości 212 m stanowi najwyższy w Polsce budynek mieszkalno - usługowy. Na potrzeby tego obiektu powstał system fasady elementowej strukturalnej MB- SE85 SG, pozwalający na uzyskanie wymaganej estetyki elewacji, wytrzymałości i wysokich parametrów technicznych oraz umożliwiający szybki montaż gotowych segmentów fasady bez użycia tradycyjnych rusztowań. Indywidualnie opracowany został także system kotwienia paneli do konstrukcji żelbetowych stropów budynku. POMORSKI PARK NAUKOWO-TECHNOLOGICZNY, Gdynia projekt / AEC Krymow & Partnerzy realizacja / Opeus, Expert SKY TOWER, Wrocław projekt / Biuro Architektoniczne FOLD realizacja / Metalplast-Stolarka Widoczna szerokość słupów i rygli fasady wynosi 85 mm. Cechą charakterystyczną tego rozwiązania jest mocowanie szklenia - do słupa z zastosowaniem klejenia strukturalnego, natomiast do rygla - za pomocą listwy dociskowej. Mocną stroną tej konstrukcji jest także system uszczelniania, który stanowią: uszczelka wielokomorowa, znajdująca się między słupami, uszczelka wannowa między ryglami oraz uszczelki dylatacyjne. Oprócz przeszkleń stałych w fasadzie funkcjonują także specjalnie opracowane okna wychylne, sterowane elektrycznymi siłownikami. 77

79 [12.may.2012: 15:34 p.m.: ANTARCTIDA -30 o C] system okienno-drzwiowy MB-86 MB-86 to pierwszy na świecie system aluminiowy, w którym zastosowany został aerożel materiał o doskonałej izolacyjności termicznej. W zależności od wymaganej oszczędności energii cieplnej posiada 3 warianty wykonania: ST, SI i AERO. wysoka izolacyjność termiczna: U f od 0,57 W/m 2 K możliwość wykonania okien o dużych gabarytach i ciężarze (H do 2800 mm, L do 1700 mm, ciężar skrzydła: do 150 kg) najszersza paleta kolorów: RAL, powłoki drewnopodobne oraz lakiery serii Aluprof Exclusive Edition zaawansowana technologia i estetyka na miarę nawet najbardziej wymagających projektów

80 SYSTEMY okienno-drzwiowe

81 S YSTEMY OKIENNO-DRZWIOWE SYSTEMY BEZ IZOLACJI TERMICZNIEJ S Y S T E M MB-45! 82 S Y S T E M MB-60 MB-60HI! 109 S Y S T E M MB-45D! 83 S Y S T E M MB-60 EF MB-60 EF HI! 111 S Y S T E M MB-45S! 83 S Y S T E M MB-60US MB-60US HI! 111 S Y S T E M MB-23P! 92 S Y S T E M MB-60 Industrial MB-60 Industrial HI! 112 SYSTEMY IZOLOWANE TERMICZNIE S Y S T E M MB-60E MB-60E HI! 112 S Y S T E M MB-59S MB-59S HI! 96 S Y S T E M MB-60 PIVOT! 112 S Y S T E M MB-59S CASEMENT MB-59S CASEMENT HI! 98 S Y S T E M MB-70 MB-70HI! 125 S Y S T E M MB-59SE! 98 S Y S T E M MB-70US MB-70US HI! 127 S Y S T E M MB-59S PIVOT MB-59S PIVOT HI! 98 S Y S T E M MB-70 Industrial MB-70 Industrial HI! 127 S Y S T E M MB-70SG! 127

82 SYSTEMY OKIENNO-DRZWIOWE N 0 W O Ś Ć S Y S T E M MB-86 ST/SI MB-86 AERO! 137 S Y S T E M MB-DPA! 160 N 0 W O Ś Ć S Y S T E M MB-77HS! 144 S Y S T E M MB-78EI MB-78EI DPA! 163 S Y S T E M MB-SLIDE! 151 N 0 W O Ś Ć S Y S T E M MB-118 EI! 171 S Y S T E M MB-SLIDE ST S Y S T E M MB-OKNO W PŁYCIE! 151! 174 S Y S T E M DRZWI HARMONIJKOWE! 157

83 S Y S T E M MB-45 SYSTEM OKIENNO-DRZWIOWY System służy do wykonywania nie wymagających izolacji termicznej elementów zabudowy wewnętrznej - różnych typów ścianek działowych, okien, drzwi w tym przesuwnych, wahadłowych, automatycznych, wiatrołapów, witryn, boksów kasowych, gablot itd. Jest jednocześnie podstawą do rozwiązań specjalnych: przegród i drzwi dymoszczelnych MB-45D oraz drzwi tzw. wrębowych MB-45S. Uniwersalność i atrakcyjność tego systemu dodatkowo zwiększa duży wybór wariantów uszczelnienia drzwi, listew przyszybowych, kształtu i wysokości progów. BEZ PRZEGRODY TERMICZNEJ Optymalnie dobrany kształt profili Głębokość konstrukcyjna kształtowników okna wynosi: 45 mm (ościeżnica), 54 mm (skrzydło), a drzwi odpowiednio: 45 mm i 45 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu (w przypadku okna) i efekt zlicowanych powierzchni skrzydeł i ościeżnicy (w przypadku drzwi). Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi. Możliwość gięcia profili Istotnym walorem systemu MB-45 jest możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych. 82 Zaprojektowana kompatybilność Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okienno-drzwiowymi MB-45D, MB-59S, MB-60, MB-70 i MB-78EI. Przyjęcie takiego założenia konstrukcyjnego pozwoliło na uzyskanie i zastosowanie wielu kompatybilnych elementów w tych systemach, np.: wspólnych listew przyszybowych, narożników, listew uszczelniających, uszczelek przyszybowych i przymykowych, wspólnych okuć, zamków, zawiasów oraz wielu identycznych procesów technologicznych jak kołkowanie łączników przewiązek i poprzeczek, klejenie narożników, wykrawanie różnych wybrań, itd. Jednym z efektów unifikacji jest niemal identyczny wygląd zarówno zewnętrzny jak i wewnętrzny wyrobów wykonanych w różnych systemach zabudowy.

84 Wariantowość rozwiązań Uniwersalność i atrakcyjność systemu dodatkowo zwiększa możliwość dokonania wyboru pomiędzy kilkoma wariantami rozwiązań, w przypadku różnych szczegółów konstrukcyjnych, np. uszczelnienia dolnego skrzydeł drzwi, uszczelnień drzwi przesuwanych i wahadłowych, kształtu listew przyszybowych, kształtu i wysokości progów drzwiowych. S Y S T E M MB-45D S Y S T E M MB-45S Swoboda doboru okuć Konstrukcja MB-45 jest dostosowana do możliwości zamontowania w niej typowych, wg standardów europejskich, okuć, zamków, zawiasów. Kształtowniki posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO. Dzięki temu możliwe jest realizowanie różnych życzeń naszych klientów bez zmiany podstawowej konstrukcji. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania. Parametry techniczne: Odporność na uderzenie: klasa 3, PN-EN 1192:2001 Izolacyjność akustyczna: Rw=45 db (w zależności od rodzaju zastosowanego wypełnienia) ŚCIANKI I DRZWI DYMOSZCZELNE Na bazie systemu MB-45 oparta jest konstrukcja MB-45D obejmująca ścianki działowe z drzwiami jedno i dwuskrzydłowymi dymoszczelnymi w klasie Sm i Sa wg PN-EN Spełnienie funkcji dymoszczelności drzwi głównie uwarunkowane jest właściwym rozwiązaniem uszczelnień obwodowych skrzydeł i osadzenia w nich przeszkleń i innych wypełnień oraz rozwiązaniem uszczelnień progowych. DRZWI WRĘBOWE System MB-45S służy do wykonywania drzwi wyposażonych w okucia wrębowe oraz ścianek działowych z drzwiami. Głębokość kształtowników wynosi 45 mm. Drzwi bazujące na tym rozwiązaniu należą do produktów ekonomicznych, posiadają jednocześnie dobre własności użytkowe. System MB-45S charakteryzuje się bardzo prostą i szybką prefabrykacją wyrobów dzięki wyeliminowaniu większości pracochłonnych obróbek. Konstrukcja profili, dzięki zastosowanym specjalnym rowkom pozwala bez obróbki mocować różnego typu zawiasy, zaczepy i rygle. DANE TECHNICZNE MB-45 MB-45S MB-45D Wymiary kształtowników Głębokość ramy (drzwi / okno) 45 Głębokość skrzydła (drzwi / okno) 45 / Grubość szklenia mm (okno stałe i drzwi / okna otwierane) 2-25 / Min. szerokość widokowa kształtowników Rama drzwi / okna 66,5 / 43,5 Skrzydło drzwi / okna 72 / 27,5 Max wymiary i ciężary konstrukcji Max wymiary okna RU (HxL) H do 2400 mm (1850 mm), L do 1250 mm (1600 mm) - - Max wymiary skrzydła drzwi (HxL) H do 2400 mm (2200 mm), L do 1250 mm (1400 mm) Max ciężar skrzydła drzwi / okna (kg) 120 / 130 kg 130 kg 120 kg Typy konstrukcji Dostępne rozwiązania ścianki i okna stałe, okna rozwierane, uchylne, rozwieranouchylne, drzwi otwierane na zewnatrz i do wewnątrz Dokumenty walidujące drzwi wrębowe, ścianki z drzwiami drzwi dymoszczelne Aprabata Techniczna ITB AT /2009 AT /

85 SYSTEMY OKIENNO-DRZWIOWE / MB-45 Maksymalne wymiary okien Okno stałe Maksymalne standardowe wymiary okna wynikają z maksymalnych wymiarów szyby Okno rozwierane Okno rozwieralno-uchylne Okno uchylne Okno dwuskrzydłowe rozwierane skrzydło rozwierane skrzydło rozw.-uchylne 84 Maksymalny ciężar skrzydła

86 SYSTEMY OKIENNO-DRZWIOWE / MB-45 Maksymalne wymiary drzwi Drzwi otwierane do wewnątrz w zabudowie wewnętrznej Drzwi otwierane do wewnątrz w zabudowie zewnętrznej Drzwi otwierane na zewnątrz w zabudowie wewnętrznej Drzwi otwierane na zewnątrz w zabudowie zewnętrznej Maksymalny ciężar skrzydła drzwiowego 85

87 SYSTEMY OKIENNO-DRZWIOWE / MB-45 Okno stałe - przekrój Okno otwierane - przekrój MB-45 MB-45 Okno uchylno-przesuwne - przekrój Okno otwierane - przekrój MB-45 MB Skala 1:2

88 SYSTEMY OKIENNO-DRZWIOWE / MB-45 Wzmocniony słupek - przekrój Połączenia kątowe - przekrój MB-45 MB-45 Drzwi Standard - jednoskrzydłowe otwierane na zewnątrz - przekrój Drzwi Standard - jednoskrzydłowe otwierane na zewnątrz - przekrój MB-45 MB-45 Skala 1:2 87

89 SYSTEMY OKIENNO-DRZWIOWE / MB-45 Drzwi dwuskrzydłowe - przekrój MB-45 Witryna z drzwiami dwuskrzydłowymi - przekrój MB Skala 1:2

90 SYSTEMY OKIENNO-DRZWIOWE / MB-45 / MB-45D Drzwi wahadłowe - przekrój MB-45 Drzwi dymoszczelne jednoskrzydłowe otwierane na zewnątrz - przekrój MB-45D Skala 1:2 89

91 SYSTEMY OKIENNO-DRZWIOWE / MB-45S Przekrój przez stojaki drzwi otwieranych na zewnątrz MB-45S Przekrój przez stojaki drzwi dwuskrzydłowych MB-45S 90 Skala 1:2

92 SYSTEMY OKIENNO-DRZWIOWE / MB-45S Przekrój przez poprzeczkę dolną drzwi otwieranych na zewnątrz MB-45S MB-45S MB-45S Skala 1:2 91

93 S Y S T E M MB-23P SYSTEM OKIEN PRZESUWNYCH System przeznaczony jest do wykonywania przeszkleń balkonów. Ideę tego rozwiązania stanowią okna przesuwane w poziomie. Zbudowane z niego konstrukcje chronią otwartą przestrzeń balkonów przed niekorzystnymi warunkami atmosferycznymi tzn. wiatrem, deszczem, śniegiem oraz zabrudzeniem i hałasem. Utrudniają jednocześnie włamanie, co jest szczególnie istotną cechą w mieszkaniach parterowych. BEZ PRZEGRODY TERMICZNEJ Możliwości zastosowania MB-23P jest nowoczesnym systemem aluminiowym, służącym do wykonywania nie wymagających izolacji termicznej elementów architektonicznej zabudowy zewnętrznej, przeznaczonym do wykonywania przeszkleń przede wszystkim balkonów. Ma on za zadanie chronić otwarte balkony przed niekorzystnymi warunkami atmosferycznymi tzn. wiatrem, deszczem, śniegiem oraz zabrudzeniem i hałasem. System może być stosowany zarówno w przypadku balkonów istniejących jak i dobudowywanych. Okna przesuwne MB-23P mogą być również zamontowane w łatwy sposób do systemu MB-45. Walory użytkowe Ideę systemu MB-23P stanowią okna przesuwane w poziomie. Oszklone skrzydła okienne wyposażone są w wózki jezdne pozwalające na przesuwanie skrzydeł w zamkniętej ramie z profili aluminiowych z wytłoczonymi szynami jezdnymi, które stanowią ościeżnicę okna. Przeszklenie balkonów powoduje, że stają się bardziej użytecznymi. W naturalny sposób tworzy się dodatkowe pomieszczenia, które w znaczny sposób przedłużają czas użytkowania balkonu. System utrudnia również włamanie co jest szczególnie ważne w mieszkaniach parterowych. Optymalnie dobrany kształt profili Cechą charakterystyczną systemu okien przesuwanych MB-23P są bardzo ekonomiczne profile skrzydeł i ościeżnic o szczególnie ciekawym zaokrąglonym wyglądzie profilu skrzydła. Głębokość konstrukcyjna kształtowników okna wynosi: 53 mm (ościeżnica), 23 mm (skrzydło). Tak przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt bardzo wąskich profili co szczególnie korzystnie wpływa na wygląd elewacji pozostawiając ją bez wyraźnych zmian. Zakres szklenia Profile aluminiowe tworzą skrzydła okienne, które mogą być oszklone szybą ze szkła pojedynczego o grubości 4-8 mm lub szkłem bezpiecznym o grubości 6,4 mm. Grubość szyb dobierana jest w zależności od wysokości na jakiej znajduje się balkon, jego lokalizacji, wymiarów gabarytowych skrzydeł. Szczelność na przenikanie wody Każda konstrukcja zbudowana w systemie MB-23P ze względu na zabudowę zewnętrzną posiada efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem, a ościeżnicą. Niska pracochłonność System MB-23P charakteryzuje się bardzo prostą i szybką prefabrykacją wyrobów dzięki wyeliminowaniu większości pracochłonnych obróbek mechanicznych co zdecydowanie korzystnie wpływa na cenę finalną wyrobów. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania. 92

94 SYSTEMY OKIENNO-DRZWIOWE / MB-23P Maksymalne wymiary okien Okno balkonowe 2-skrzydłowe Okno balkonowe 4-skrzydłowe Maksymalny ciężar skrzydła 93

95 SYSTEMY OKIENNO-DRZWIOWE / MB-23P Okno balkonowe w zabudowie indywidualnej - przekrój MB-23P Okno balkonowe w zabudowie indywidualnej - przekrój MB-23P Okno balkonowe w zabudowie indywidualnej - przekrój Okno balkonowe w zabudowie witrynowej - przekrój MB-23P MB-23P 94 Skala 1:2

96 SYSTEMY OKIENNO-DRZWIOWE / MB-23P Okno balkonowe w zabudowie witrynowej - przekrój Okno balkonowe w zabudowie witrynowej - przekrój MB-23P MB-23P Okno balkonowe - przekrój Okno balkonowe - przekrój MB-23P MB-23P Skala 1:2 95

97 S Y S T E M MB-59S MB-59S HI SYSTEM OKIENNO-DRZWIOWY System MB-59S służy do wykonywania wymagających izolacji termicznej i akustycznej elementów zabudowy zewnętrznej. Głębokość konstrukcyjna kształtowników okien wynosi w nim: 50 mm dla ościeżnic i 59 mm dla skrzydeł. Powierzchnie zewnętrzne tych kształtowników leżą na jednej płaszczyźnie. Głębokość konstrukcyjna kształtowników drzwi zarówno dla ościeżnic jak i skrzydeł wynosi 50 mm. Dzięki temu efekt skrzydeł zlicowanych z ościeżnicą jest zarówno od strony wewnętrznej, jak i zewnętrznej. Oprócz standardowych okien i drzwi system MB-59S jest podstawą takich konstrukcji, jak: okna otwierane na zewnątrz MB-59S Casement, okna obrotowe MB-59S Pivot, okna oddymiające oraz drzwi ekonomiczne MB-59SE. Większość z tych rozwiązań dostępnych jest także w wersji o podwyższonej izolacyjności termicznej (HI). Z PRZEGRODĄ TERMICZNĄ Szerokie możliwości zastosowania MB-59S jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych. Optymalnie dobrany kształt profili Podstawowe profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 50 mm (ościeżnica), 59 mm (skrzydło), a drzwi odpowiednio: 50 mm i 50 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi. Możliwość gięcia profili Istotnym walorem systemu MB-59S jest możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju konstrukcji łukowych. 96 Wariantowość rozwiązań Uniwersalność i atrakcyjność systemu dodatkowo zwiększa możliwość dokonania wyboru pomiędzy kilkoma wariantami rozwiązań, w przypadku różnych szczegółów konstrukcyjnych, np. uszczelnienia dolnego skrzydeł drzwi, kształtu listew przyszybowych, kształtu i wysokości progów drzwiowych. MALTA OFFICE PARK, Poznań projekt / Biuro Architektoniczne Litoborski + Marciniak realizacja / JEZIERSKI

98 SYSTEM OKIENNO-DRZWIOWY / MB-59S Bardzo dobra izolacyjność cieplna i akustyczna System MB-59S charakteryzuje się niską wartością współczynnika przenikania ciepła dzięki zastosowaniu przekładek termicznych i uszczelek. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokościach 16 i 22 mm z poliamidu wzmocnionego włóknem szklanym. Kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Próg wykonany z HPVC oraz uszczelki z EPDM gwarantują dobrą izolację termiczną skrzydeł drzwi oraz szczelność na przenikanie wody i powietrza. System gwarantuje również dobrą izolacyjność akustyczną. Wartość wskaźnika Rw zależy od stosowanej szyby oraz typu okna lub drzwi. Doskonała odporność na przenikanie wody i powietrza Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z kauczuku syntetycznego EPDM, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji. Uszczelki przyszybowe zewnętrzne oraz przymykowe okienne nie wymagają cięcia w narożach, montuje się je w sposób ciągły, łącząc końce uszczelki w połowie długości górnej poprzeczki ramy okna. Uszczelkę centralną przycina się pod kątem prostym i klei do wulkanizowanych narożników z EPDM. Każda konstrukcja okienna lub drzwiowa systemu MB-59S posiada efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem, a ościeżnicą. Otwory wentylacyjno drenażowe od strony zewnętrznej zakryte są osłonkami z tworzywa sztucznego. Okna systemu, podczas badań aprobacyjnych, zachowały całkowitą szczelność na przenikanie wody aż do wartości ciśnienia 60 dpa. Duży zakres szklenia Szyby lub inne wypełnienia montowane są za pomocą listew i uszczelek przyszybowych. System pozwala na stosowanie zestawów szybowych grubości od 4,5 40,5 w skrzydłach okien oraz od 4,5 31,5 w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania typowych i niestandardowych szyb. Swoboda doboru okuć Konstrukcja MB-59S jest dostosowana do możliwości zamontowania w niej typowych, wg standardów europejskich, okuć, zamków, zawiasów. Kształtowniki posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO zarówno przeznaczone do okien aluminiowych jak i tworzywowych. Konstrukcja profili drzwi, dzięki zastosowanym specjalnym rowkom, pozwala bez obróbki mocować różnego rodzaju zaczepy, zawiasy i rygle. Takie rozwiązania umożliwiają spełnianie różnych życzeń naszych klientów bez zmiany podstawowej konstrukcji. W oknach oddymiających mogą być stosowane siłowniki renomowanych producentów, specjalizujących się w tego typu urządzeniach. Parametry techniczne: Infiltracja powietrza: okna: klasa 4, drzwi: klasa 2, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: okna: klasa E750 - E1500, drzwi: klasa 3A, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: okna: klasa B3/C3 do BE2400/C5, drzwi: klasa C, EN 12211:2001; EN 12210:2001 Izolacyjność akustyczna: Rw=37 db (w zależności od rodzaju zastosowanego wypełnienia) Odporność na uderzenie: klasa 3 Tabela systemowa MB-59S 47,5 204 mm (0) / 34,5 50,5 mm (S) 36,5 63,5 mm (0) / 72,5 99,5 mm (S) 4,5 40,5 mm 4,5 31,5 mm 97

99 S Y S T E M MB-59S CASEMENT MB-59S CASEMENT HI S Y S T E M MB-59SE S Y S T E M MB-59S PIVOT MB-59S PIVOT HI Konstrukcja ta służy do wykonywania okien odchylanych oraz rozwieranych na zewnątrz. Okna tego typu przeznaczone są zarówno do wbudowania w otwory w murze jak i do zamocowania w fasadzie słupowo-ryglowej. System pozwala na stosowanie zestawów szybowych o grubości od 4,5 mm do 40,5 mm w skrzydłach okien oraz od 4,5 mm do 31,5 mm w oknach stałych. Parametry techniczne: Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa E1050, EN 1027:2001; EN12208:2001 Odporność na obciążenie wiatrem: klasa C5, EN 12211:2001; EN 12210:2001 System MB-59SE stanowi ekonomiczny wariant drzwi izolowanych termicznie. Pozwala na stosowanie zestawów szybowych grubości od 4,5 mm do 31,5 mm. Parametry techniczne: Współczynnik przenikania ciepła: U f od 2,86 W/m 2 K Infiltracja powietrza: klasa 2, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa 3A, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: klasa C3, EN 12211:2001; EN 12210:2001 Odporność na uderzenie: klasa 4 MB-59S Pivot służy do wykonywania okien o poziomej lub pionowej osi obrotu. Zawiasy gwarantują obrót skrzydła o kąt od 0º do 180º, mogą być opcjonalnie wyposażone w blokadę otwarcia skrzydła do kąta 22º. Konstrukcja pozwala na wykonywanie okien o dużych gabarytach. Wypełnienia tych okien stanowić mogą zestawy grubości od 4,5 mm do 31,5 mm. Parametry techniczne: Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa AE750, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: klasa C, EN 12211:2001; EN 12210:2001 CROWN WHARF, Londyn projekt / Pollard Thomas Edwards Architects realizacja / Comercial Systems International Ltd. 98

100 SYSTEMY OKIENNO-DRZWIOWE / MB-59S Maksymalne wymiary okien Okno stałe Maksymalne standardowe wymiary okna wynikają z maksymalnych wymiarów szyby Okno rozwierane Okno rozwieralno-uchylne Okno uchylne Okno dwuskrzydłowe rozwierane skrzydło rozwierane skrzydło rozw.-uchylne Maksymalny ciężar skrzydła 99

101 SYSTEMY OKIENNO-DRZWIOWE / MB-59S Maksymalne wymiary drzwi Drzwi otwierane do wewnątrz Drzwi otwierane na zewnątrz Maksymalny ciężar skrzydła 100

102 SYSTEMY OKIENNO-DRZWIOWE / MB-59S CASEMENT Maksymalne wymiary okien Okno odchylne na zewnątrz z zawiasami nożycowymi Okno odchylne na zewnątrz z zawiasami obrotowymi Okno rozwierane na zewnątrz z zawiasami nożycowymi Okno rozwierane na zewnątrz z zawiasami obrotowymi Maksymalny ciężar skrzydła 101

103 SYSTEMY OKIENNO-DRZWIOWE / MB-59S PIVOT Maksymalne wymiary okien oraz kształtowniki Okno obrotowe z poziomą osią obrotu Okno obrotowe z poziomą osią obrotu Maksymalny ciężar skrzydła 102

104 SYSTEMY OKIENNO-DRZWIOWE / MB-59S / MB-59S HI Okno otwierane - przekrój główny Połączenie kątowe - przekrój MB-59S MB-59S MB-59S Połączenie kątowe - przekrój MB-59S Okno MB-59S HI - przekrój MB-59S HI Skala 1:2 103

105 SYSTEMY OKIENNO-DRZWIOWE / MB-59S / MB-59S HI Drzwi jednoskrzydłowe otwierane na zewnątrz - przekrój Drzwi jednoskrzydłowe otwierane na zewnątrz - przekrój MB-59S MB-59S MB-59S Drzwi jednoskrzydłowe otwierane na zewnątrz - przekrój Drzwi jednoskrzydłowe otwierane na zewnątrz - przekrój MB-59S HI 104 Skala 1:2

106 SYSTEMY OKIENNO-DRZWIOWE / MB-59S PIVOT / MB-59S PIVOT HI Okno obrotowe z poziomą osią obrotu - przekrój MB-59S PIVOT MB-59S PIVOT HI MB-59S PIVOT MB-59S PIVOT HI Skala 1:2 105

107 SYSTEMY OKIENNO-DRZWIOWE / MB-59S CASEMENT / MB-59S CASEMENT HI Okno otwierane na zewnątrz - przekrój Okno otwierane na zewnątrz - przekrój MB-59S CASEMENT MB-59S CASEMENT MB-59S CASEMENT Okno otwierane na zewnątrz - przekrój MB-59S CASEMENT HI Okno otwierane na zewnątrz i stałe - przekrój MB-59S CASEMENT 106 Skala 1:2

108 SYSTEMY OKIENNO-DRZWIOWE / MB-59S CASEMENT Wzmocniony słupek - przekrój MB-59S CASEMENT Połączenie dylatacyjne - przekrój Połączenie kątowe - przekrój MB-59S CASEMENT MB-59S CASEMENT Skala 1:2 107

109 SYSTEMY OKIENNO-DRZWIOWE / MB-59S CASEMENT Połączenie kątowe - przekrój MB-59S CASEMENT Połączenie kątowe - przekrój MB-59S CASEMENT 108 Skala 1:2

110 S Y S T E M MB-60 MB-60HI SYSTEM OKIENNO-DRZWIOWY MB-60 służy do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych. Jego cechą charakterystyczną jest ścisłe powiązanie z systemami okienno-drzwiowymi MB-45 i MB-70. W systemie MB-60 można wykonywać okna i drzwi antywłamaniowe, okna oddymiające dostępne są także różne wersje okien: okno z tzw. ukrytym skrzydłem MB-60US, okno obrotowe MB-60 Pivot oraz wersja MB-60 Industrial, czyli okna o wyglądzie tzw. stalopodobnym, przydatne podczas modernizacji obiektów zabytkowych. Na tym systemie bazuje także konstrukcja okna MB-60EF dedykowanego do fasady MB-SR50 EFEKT oraz system ekonomicznych drzwi MB-60E. Większość z tych rozwiązań występuje także w wersji o podwyższonej izolacyjności termicznej (HI). Z PRZEGRODĄ TERMICZNĄ Optymalnie dobrany kształt profili Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 60 mm (ościeżnica), 69 mm (skrzydło), a drzwi odpowiednio: 60 mm i 60 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi. OFFICE PARK, Kielce projekt / Biuro Architektoniczne DDJM realizacja / JEZIERSKI Szerokie możliwości zastosowania System MB-60 pozwala wykonać wiele konstrukcji, w tym także drzwi wielkogabarytowe o wymiarach 2800 x 3300 mm i skrzydle o szerokości 1500 mm. Możliwość gięcia profili Istotnym walorem systemu MB-60 jest możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych. Dobra izolacyjność cieplna i akustyczna System MB-60 charakteryzuje się niską wartością współczynnika przenikania ciepła U f dzięki zastosowaniu przekładek termicznych i uszczelek. Podwyższenie izolacji termicznej uzyskuje się poprzez umieszczenie w centralnej, izolacyjnej komorze, powstałej przez połączenie przekładkami termicznymi profili aluminiowych, specjalnych wkładów izolacyjnych. Wkłady te dzięki niskiej wartości współczynnika przewodzenia ciepła obniżają przepływ ciepła przez tą komorę. Centralne położenie wkładów ogranicza również konwekcję i promieniowanie termiczne. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 24 mm (okna) i 14 mm (drzwi) wykonane z poliamidu wzmocnionego włóknem szklanym. Kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Próg wykonany z HPVC oraz uszczelki z EPDM gwarantują dobrą izolację termiczną skrzydeł drzwi oraz szczelność na przenikanie wody i powietrza. System gwarantuje również dobrą izolacyjność akustyczną. Wartość wskaźnika Rw zależy od stosowanej szyby oraz typu okna lub drzwi. 109

111 SYSTEM OKIENNO-DRZWIOWY / MB-60 / MB-60HI Doskonała odporność na przenikanie wody i powietrza Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z kauczuku syntetycznego EPDM, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji. Uszczelki przyszybowe i uszczelkę centralną przycina się pod katem 45 i klei w narożach. Uszczelki przymykowe nie wymagają cięcia w narożach; w skrzydle okna uszczelkę tą należy kleić w środkowej części górnej poprzeczki. Każda konstrukcja okienna lub drzwiowa systemu MB-60 posiada efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem a ościeżnicą. Okna systemu, podczas badań aprobacyjnych, zachowały całkowitą szczelność na przenikanie wody aż do wartości ciśnienia 900 Pa. Wariantowość rozwiązań Uniwersalność i atrakcyjność systemu dodatkowo zwiększa możliwość dokonania wyboru pomiędzy kilkoma wariantami rozwiązań, w przypadku różnych szczegółów konstrukcyjnych, np. uszczelnienia dolnego skrzydeł drzwi, kształtu listew przyszybowych, kształtu i wysokości progów drzwiowych. Duży zakres szklenia Szyby lub inne wypełnienia montowane są za pomocą listew i uszczelek przyszybowych. Tabela systemowa MB-60, MB-60HI System pozwala na stosowanie zestawów szybowych grubości od 14 mm do 50 mm w skrzydłach okien oraz od 5 mm do 41 mm w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania wszystkich typowych i niestandardowych szyb. Swoboda doboru okuć Konstrukcja MB-60 jest dostosowana do możliwości zamontowania w niej typowych, wg standardów europejskich, okuć, zamków, zawiasów. Kształtowniki posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO. Dzięki temu możliwe jest realizowanie różnych życzeń naszych klientów bez zmiany podstawowej konstrukcji. W oknach oddymiających mogą być stosowane siłowniki renomowanych producentów, specjalizujących się w tego typu urządzeniach. Niska pracochłonność. Sztywne połączenia Łączenia profili wykonuje się przy minimalnej obróbce z wykorzystaniem dostarczanych aluminiowych łączników oraz akcesoriów dodatkowych. Połączenia narożnikowe typu L, wykonywane są poprzez cięcie pod kątem 45 końców profili ościeżnic lub skrzydeł oraz zagniatanie i klejenie ich za pomocą kleju 2-składnikowego do aluminiowych narożników wsuniętych w wewnętrzne komory kształtowników. Połączenia poprzeczne typu T, wykonywane są za pomocą kołkowania przewiązek z wsuniętymi łącznikami oraz przy użyciu kleju. Zastosowanie kleju gwarantuje bardzo dużą sztywność i szczelność połączenia. Zamocowanie progów drzwiowych wykonywane jest tak, aby możliwy był ich demontaż bez konieczności odkręcania innych elementów drzwi. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania. Parametry techniczne: Infiltracja powietrza: okna: klasa 4, drzwi: klasa 2 do 4, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: okna: klasa E900, drzwi: klasa 4A do 8A, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: okna: klasa C5, drzwi: klasa C1, C2, C5, EN 12211:2001; EN 12210:2001 Odporność na uderzenie: klasa 3 Izolacyjność akustyczna: Rw=36 db (w zależności od rodzaju zastosowanego wypełnienia) Antywłamaniowość: klasa WK2 204 OBROTOWE 110

112 S Y S T E M MB-60EF MB-60EF HI S Y S T E M MB-60US MB-60US HI OKNO W FASADZIE MB-SR50 EFEKT System ten umożliwia wykonanie okien dostosowanych do zamontowania w fasadzie słupowo-ryglowej MB-SR50 EFEKT. Elewacja uzyskuje dzięki temu specyficzny wygląd, tzn. na powierzchni zewnętrznej fasady całoszklanej wyraźnie zarysowana jest rama okna aluminiowego, przy czym powierzchnie zewnętrzne profili okna i szyb leżą na jednej płaszczyźnie. Parametry techniczne: Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa E1200, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: klasa C4, EN 12211:2001; EN 12210:2001 OKNO Z UKRYTYM SKRZYDŁEM Funkcjonalność i estetyka - jednolity widok zewnętrzny okien stałych i otwieranych, - okna stałe lub otwierane do wewnątrz: rozwierane, uchylno-rozwierane, dwuskrzydłowe ze słupkiem stałym lub ruchomym, - montaż w zabudowie indywidualnej lub w fasadach aluminiowych. Szklenie - grubość wypełnienia w zakresie 8-44 mm dla okien otwieranych oraz 3,5-35 mm dla okien stałych Wydział Nauk Społecznych Uniwersytetu Gdańskiego Parametry techniczne: Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa E900, EN 1027:2001; EN 12208:2001 projekt / STUDIO M realizacja / ELKAM Odporność na obciążenie wiatrem: klasa C5, EN 12211:2001; EN 12210:2001 Izolacyjność akustyczna: do 35(-2;-5) db ASSECO, Rzeszów projekt / Pracownia Projektowa Arch. A. Małek realizacja / INWEST - PROFIL 111

113 S Y S T E M MB-60 Industrial MB-60 Industrial HI S Y S T E M MB-60E MB-60E HI S Y S T E M MB-60 PIVOT SYSTEM DLA OBIEKTÓW ZABYTKOWYCH Na bazie systemu podstawowego MB-60 opracowano uzupełniający system okienny. W systemie MB-60 w wersji INDUSTRIAL profile okienno-drzwiowe z przegrodą termiczną zostały wzbogacone o dodatkowe elementy dekoracyjne nawiązujące wyglądem do okien stalowych w budynkach podlegających ochronie konserwatorskiej. Podstawowe cechy tego systemu są analogiczne, jak w wersji bazowej. Manufaktura, Łódź projekt / Sud Architectes realizacja / Opal, Grodzisk Wlkp. DRZWI EKONOMICZNE System MB-60E służy zarówno do wykonywania drzwi z przegrodą termiczną jak i zestawów okiennych z drzwiami. Umożliwia uzyskanie konstrukcji o dobrych własnościach użytkowych i wysokich parametrach technicznych, zapewniając jednocześnie ekonomiczny poziom kosztów produkcji oraz wygodę i skrócenie czasu montażu drzwi. Szklenie - grubość wypełnienia w zakresie 5 41 mm Funkcjonalność i estetyka - duże dopuszczalne gabaryty skrzydła drzwi: 1300 x 2200 mm (1200 x 2300), - ciężar max. skrzydła: 120 kg - możliwość montażu większości dostępnych na rynku okuć (zamków, zawiasów, samozamykaczy, itd.) OKNO OBROTOWE MB-60 Pivot służy do wykonywania wymagających izolacji termicznej i akustycznej okien o pionowej lub poziomej osi obrotu. Na szczególną uwagę zasługują zakresy wymiarowe dla skrzydeł okien obrotowych: okno z poziomą osią obrotu może mieć wysokość: mm i szerokość: mm. Ciężar max.180 kg. Parametry techniczne: Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa E900, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: klasa C2, EN 12211:2001; EN 12210: Parametry techniczne: Współczynnik przenikania ciepła: U f od 2,8 W/m 2 K Infiltracja powietrza: klasa EN3 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa E1200, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: klasa C1, EN 12211:2001; EN 12210:2001 Odporność na uderzenia: klasa 3

114 SYSTEMY OKIENNO-DRZWIOWE / MB-60 Maksymalne wymiary okien Okno stałe Maksymalne standardowe wymiary okna wynikają z maksymalnych wymiarów szyby Okno rozwierane Okno rozwieralno-uchylne Okno uchylne Okno dwuskrzydłowe rozwierane skrzydło rozwierane skrzydło rozw.-uchylne Maksymalny ciężar skrzydła 113

115 SYSTEMY OKIENNO-DRZWIOWE / MB-60 Maksymalne wymiary drzwi Drzwi otwierane do węwnątrz Drzwi otwierane na zewnątrz Drzwi dwuskrzydłowe Maksymalny ciężar skrzydła drzwiowego 114

116 SYSTEMY OKIENNO-DRZWIOWE / MB-60US Maksymalne wymiary okien Okno stałe Maksymalne standardowe wymiary okna wynikają z maksymalnych wymiarów szyby Okno rozwierane Okno rozwieralno-uchylne Okno uchylne Okno dwuskrzydłowe rozwierane skrzydło rozwierane skrzydło rozw.-uchylne Maksymalny ciężar skrzydła 115

117 SYSTEMY OKIENNO-DRZWIOWE / MB-60 / MB-60HI Okno otwierane MB-60 - przekrój Okno otwierane MB-60HI - przekrój 116 Skala 1:2

118 SYSTEMY OKIENNO-DRZWIOWE / MB-60 Okno stałe - przekrój Okno otwierane - przekrój MB-60 MB-60 MB-60 Okno otwierane - przekrój Okno uchylno-przesuwne - przekrój MB-60 MB-60 Skala 1:2 117

119 SYSTEMY OKIENNO-DRZWIOWE / MB-60 Połączenie kątowe - przekrój Połączenie kątowe - przekrój MB-60 MB-60 Drzwi otwierane na zewnątrz - przekrój MB-60 Drzwi otwierane na zewnątrz - przekrój MB Skala 1:2

120 SYSTEMY OKIENNO-DRZWIOWE / MB-60 Drzwi Standard jednoskrzydłowe otwierane na zewnątrz - przekrój Witryna z doświetlem - przekrój MB-60 MB-60 Drzwi dwuskrzydłowe - przekrój MB-60 Skala 1:2 119

121 SYSTEMY OKIENNO-DRZWIOWE / MB-60 Witryna z drzwiami dwuskrzydłowymi - przekrój MB-60 Witryna z doświetlem - przekrój MB Skala 1:2

122 SYSTEMY OKIENNO-DRZWIOWE / MB-60 Witryna z drzwiami dwuskrzydłowymi - przekrój Witryna z drzwiami dwuskrzydłowymi - przekrój MB-60 MB-60 Witryna z drzwiami dwuskrzydłowymi - przekrój MB-60 Skala 1:2 121

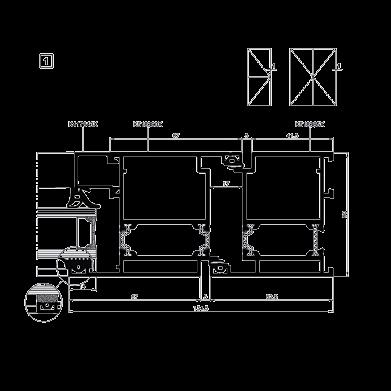

123 SYSTEMY OKIENNO-DRZWIOWE / MB-60E Przekrój przez stojaki drzwi otwieranych do wewnątrz MB-60E Przekroje przez poprzeczkę dolną drzwi otwieranych do wewnątrz MB-60E 122 Skala 1:2

124 SYSTEMY OKIENNO-DRZWIOWE / MB-60US / MB-60 PIVOT / MB-60 INDUSTRIAL Okno otwierane - przekrój Okno obrotowe z poziomą osią obrotu - przekrój MB-60US MB-60 PIVOT MB-60US MB-60 PIVOT Okno otwierane - przekrój MB-60 INDUSTRIAL Szpros naklejany - przekrój MB-60 INDUSTRIAL Skala 1:2 123

125 SYSTEMY OKIENNO-DRZWIOWE / MB-60EF / MB-60EF HI Okno otwierane MB-60EF - przekrój MB-60EF Okno otwierane MB-60EF HI - przekrój MB-60EF HI 124 Skala 1:2

126 S Y S T E M MB-70 MB-70HI SYSTEM OKIENNO-DRZWIOWY Jest to system okien i drzwi o wysokiej izolacyjności termicznej, którego profile mają budowę trójkomorową. W MB-70 charakterystyczna jest nie tylko specjalna konstrukcja przegrody termicznej ale także nowatorskie rozwiązanie uszczelek o tzw. dwukomponentowej budowie. W systemie MB-70 można wykonywać okna i drzwi antywłamaniowe, okna oddymiające, dostępne są także różne wersje okien: okno z tzw. ukrytym skrzydłem MB-70US / MB-70US HI oraz wersja MB-70 Industrial / MB-70 Industrial HI. Jest również podstawą fasady zimno-ciepłej MB-70CW / MB-70CW HI. Z PRZEGRODĄ TERMICZNĄ Optymalnie dobrany kształt profili Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 70 mm (ościeżnica), 79 mm (skrzydło), a drzwi odpowiednio: 70 mm i 70 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi. ATRIUM CITY, Warszawa projekt / Biuro Projektów Kazimierski i Ryba realizacja / Metalplast-Stolarka Wysoka izolacyjność cieplna i akustyczna System MB-70 / MB-70HI charakteryzuje się niską wartością współczynnika przenikania ciepła U f od 1,03 W/m 2 K. Ma to duże znaczenie w dobie rosnących wymagań w zakresie gospodarowania energią i ochrony środowiska. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 34 mm (okna) i 24 mm (drzwi) z poliamidu wzmocnionego włóknem szklanym. Oferowany kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Przekładki termiczne stosowane w oknach posiadają dodatkowo uszczelnienie na styku kształtownika i przekładki oraz występy dzielące komorę pomiędzy kształtownikami aluminiowymi wewnętrznym i zewnętrznym na trzy części. Podwyższenie izolacji termicznej uzyskuje się poprzez umieszczenie w centralnej, izolacyjnej komorze, powstałej przez połączenie przekładkami termicznymi profili aluminiowych, specjalnych wkładów izolacyjnych. Wkłady te dzięki niskiej wartości współczynnika przewodzenia ciepła obniżają przepływ ciepła przez tą komorę. Centralne położenie wkładów ogranicza również konwekcję i promieniowanie termiczne. 125

127 SYSTEM OKIENNO-DRZWIOWY / MB-70 / MB-70HI PKN Orlen, Płock projekt / WMA Architekci arch. Magdalena Musiał, arch. Wojciech Musiał realizacja / Elbudplast, Łódź Tabela systemowa MB-70, MB-70HI Doskonała odporność na przenikanie wody i powietrza Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z dwukomponentowego kauczuku syntetycznego EPDM: litego i komórkowego, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji oraz bardzo dobrą izolacyjność termiczną. Uszczelkę przyszybową, zewnętrzną montuje się w sposób ciągły bez przycinania w narożach, łącząc końce uszczelki w połowie długości górnej poprzeczki ramy okna. Taki sposób szklenia gwarantuje doskonałą szczelność na przenikanie wody i powietrza. Uszczelki przyszybowe są mało widoczne, przez co zmniejsza się efekt tzw. żałobnej ramki dookoła szyby. Możliwość gięcia profili Istotnym walorem systemu MB-70 jest możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych. Wariantowość rozwiązań Uniwersalność i atrakcyjność systemu dodatkowo zwiększa możliwość dokonania wyboru pomiędzy kilkoma wariantami rozwiązań, w przypadku różnych szczegółów konstrukcyjnych, np. uszczelnienia dolnego skrzydeł drzwi, kształtu listew przyszybowych, kształtu i wysokości progów drzwiowych. Duży zakres szklenia Szyby lub inne wypełnienia montowane są za pomocą listew i uszczelek przyszybowych. System pozwala na stosowanie zestawów szybowych o grubości od mm w skrzydłach okien oraz od 15 do 51 mm w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania wszystkich typowych i niestandardowych szyb. Swoboda doboru okuć Konstrukcja MB-70 jest dostosowana do możliwości zamontowania w niej typowych, wg standardów europejskich, okuć, zamków, zawiasów. Kształtowniki posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO. Dzięki temu możliwe jest realizowanie różnych życzeń naszych klientów bez zmiany podstawowej konstrukcji. W oknach oddymiających mogą być stosowane siłowniki renomowanych producentów, specjalizujących się w tego typu urządzeniach. Parametry techniczne: Infiltracja powietrza: okna: klasa 4, drzwi: klasa 2 do klasy 4 EN 1026:2001; EN 12207: 2001 Szczelność na wodę opadową: okna: klasa RE 1200 Pa, drzwi: klasa 3A do E1050, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: okna: klasa C5, drzwi: klasa C1, C2, EN 12211:2001; EN 12210:2001 Antywłamaniowość: Klasa WK2 Izolacyjność akustyczna: Rw=47 db (w zależności od rodzaju zastosowanego wypełnienia) MB-70HI mm (0) / mm (S) mm mm (0) / mm (S) mm 126

128 S Y S T E M MB-70US MB-70US HI S Y S T E M MB-70 Industrial MB-70 Industrial HI S Y S T E M MB-70SG OKNO Z UKRYTYM SKRZYDŁEM Funkcjonalność i estetyka - jednolity wygląd zewnętrzny okien stałych i otwieranych, - okna stałe lub otwierane do wewnątrz: rozwierane, uchylno- rozwierane, dwuskrzydłowe ze słupkiem stałym lub ruchomym, - różne rodzaje listew do szklenia: Standard, Prestige, Style, - możliwość budowy konstrukcji dwukolorowych: profile mogą mieć inny kolor od strony zewnętrznej i inny od strony wewnętrznej, - montaż w zabudowie indywidualnej lub w fasadach aluminiowych. SYSTEM DLA OBIEKTÓW ZABYTKOWYCH Na bazie systemu podstawowego MB-70 opracowano uzupełniający system okienny. W systemie MB-70 w wersji INDUSTRIAL profile okienno-drzwiowe z przegrodą termiczną zostały wzbogacone o dodatkowe elementy dekoracyjne nawiązujące wyglądem do okien stalowych w budynkach podlegających ochronie konserwatorskiej. Podstawowe cechy tego systemu są analogiczne, jak w wersji bazowej. SILESIA CITY CENTER, Katowice projekt / STABIL, ARUP, BOSE realizacja / SMS-PRO, Zabrze OKNO O NIEWIDOCZNYM OD ZEWNĄTRZ PROFILU SKRZYDŁA Konstrukcja swym wyglądem przypomina okno z ukrytym skrzydłem, jednak widoczna w nim od strony zewnętrznej ościeżnica jest zdecydowanie węższa, niż w znanym rozwiązaniu MB-70US, gdyż może mieć tylko 47 mm. Aby uzyskać taki efekt została zmieniona technologia szklenia - szyba w skrzydle przyklejana jest przy pomocy silikonu strukturalnego. PLATINIUM BUSINESS PARK, Warszawa projekt / JEMS Architekci Sp. z o.o. realizacja / ELJAKO-AL Szklenie - grubość wypełnienia w zakresie mm dla okien otwieranych oraz 9-45 mm dla okien stałych. Parametry techniczne: Współczynnik przenikania ciepła: U f od 1,50 W/m 2 K Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207: 2001 Szczelność na wodę opadową: klasa E1200, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: klasa C5, EN 12211:2001; EN 12210:

129 SYSTEMY OKIENNO-DRZWIOWE / MB-70 Maksymalne wymiary okien Okno stałe Maksymalne standardowe wymiary okna wynikają z maksymalnych wymiarów szyby Okno rozwierane Okno rozwieralno-uchylne Okno uchylne Okno dwuskrzydłowe rozwierane skrzydło rozwierane skrzydło rozw.-uchylne 128 Maksymalny ciężar skrzydła

130 SYSTEMY OKIENNO-DRZWIOWE / MB-70 Maksymalne standardowe wymiary drzwi Drzwi otwierane do wewnątrz Drzwi otwierane na zewnątrz Maksymalny ciężar skrzydła 129

131 SYSTEMY OKIENNO-DRZWIOWE / MB-70 US Maksymalne standardowe wymiary okien Okno stałe Maksymalne standardowe wymiary okna wynikają z maksymalnych wymiarów szyby Okno rozwierane Okno rozwieralno-uchylne Okno uchylne Okno dwuskrzydłowe rozwierane skrzydło rozwierane skrzydło rozw.-uchylne 130 Maksymalny ciężar skrzydła

132 SYSTEMY OKIENNO-DRZWIOWE / MB-70 / MB-70HI Okno otwierane MB-70 - przekrój Drzwi MB-70 - przekrój Okno otwierane MB-70HI - przekrój Drzwi MB-70HI - przekrój Skala 1:2 131

133 SYSTEMY OKIENNO-DRZWIOWE / MB-70HI Okno stałe i otwierane - przekrój Połączenie kątowe - przekrój 132 Skala 1:2

134 SYSTEMY OKIENNO-DRZWIOWE / MB-70HI Połączenie kątowe - przekrój Drzwi otwierane na zewnątrz - przekrój Drzwi otwierane na zewnątrz- przekrój Skala 1:2 133

135 SYSTEMY OKIENNO-DRZWIOWE / MB-70HI / MB-70 INDUSTRIAL HI Drzwi otwierane na zewnątrz - przekrój Drzwi otwierane na zewnątrz - przekrój MB-70 MB-70 Okno otwierane - przekrój MB-70 INDUSTRIAL HI 134 Skala 1:2

136 SYSTEMY OKIENNO-DRZWIOWE / MB-70SG Maksymalne wymiary okien Okno rozwierane Okno rozwieralno-uchylne Okno uchylne Maksymalny ciężar wypełnienia 135

137 SYSTEMY OKIENNO-DRZWIOWE / MB-70SG Okno otwierane - przekrój MB-70SG Okno MB-70SG w fasadzie MB-SR50HI MB-70SG 136 Skala 1:2

138 N 0 W O Ś Ć S Y S T E M MB-86 ST/SI MB-86 AERO SYSTEM OKIENNO-DRZWIOWY System o bardzo dobrych parametrach, dający możliwość zaspokojenia różnorodnych potrzeb użytkowników. Konstrukcja jego kształtowników posiada 3 warianty wykonania w zależności od wymagań oszczędności energii cieplnej: ST, SI i AERO. MB-86 to pierwszy na świecie system aluminiowych okien i drzwi, w którym zastosowany został aerożel - materiał o doskonałej izolacyjności termicznej. Do zalet systemu MB-86 należy także wysoka wytrzymałość profili, umożliwiająca wykonywanie okien o dużych gabarytach i ciężarze. Z PRZEGRODĄ TERMICZNĄ CECHY SYSTEMU: Duży zakres kształtowników gwarantuje uzyskanie wymaganej estetyki i wytrzymałości konstrukcji. System posiada szereg profili ościeżnic, skrzydeł, przewiązek, słupków wzmocnionych oraz kątowych, które dają dużą swobodę w projektowaniu zabudowy i ograniczają do minimum konieczność stosowania dodatkowych wzmocnień w przypadku okien lub witryn o dużych gabarytach. Szerokie przekładki termiczne o nowym kształcie, pozwalające na zastosowanie dodatkowej przegrody w strefie izolacji profili. Przekładki termiczne stanowią centralną komorę kształtowników systemu MB-86, są elementami o szerokości 43, 42 lub 30,5 mm. W zależności od wersji systemu można pomiędzy nimi stosować dodatkowe elementy podnoszące izolacyjność termiczną: w wersji SI przegrody z tworzywa lub blachy, natomiast w wersji Aero specjalne wkłady z aerożelu. Dwukomponentowa uszczelka centralna doskonale uszczelnia i izoluje termicznie przestrzeń pomiędzy skrzydłem i ościeżnicą. Szeroki zakres szklenia pozwala na stosowanie wszystkich spotykanych typów szyb dwukomorowych, akustycznych lub antywłamaniowych. Listwy do szklenia dostępne w trzech wariantach: Standard, Prestige i Style. Większość listew serii Standard i Prestige stanowi profile zamknięte, co zapewnia wytrzymałe zamocowanie wypełnień i ułatwia uzyskanie antywłamaniowych właściwości konstrukcji. Uszczelki przyszybowe wewnętrzne są głęboko osadzone w listwach przyszybowych, dlatego też są mało widoczne w widoku od strony wewnętrznej. Kształty profili dostosowane do montażu różnych rodzajów okuć obwiedniowych, w tym także zawiasów ukrytych. Zastosowanie w kształtownikach skrzydeł typowych rowków okuciowych pozwala na montaż większości Regionalne Centrum Dydaktyczno-Konferencyjne i Biblioteczno-Administracyjne Politechniki Rzeszowskiej, Rzeszów projekt / Biuro Projektów Budownictwa Ogólnego BUDOPOL realizacja / Eurobud, Pamoplast dostępnych okuć, zarówno przeznaczonych dla okien aluminiowych, jak i tworzywowych. Odwodnienie profili dostępne w dwóch wariantach: tradycyjne, z widoczną dekoracyjną zaślepką otworu drenażowego lub ukryte. 137

139 SYSTEM OKIENNO-DRZWIOWY / MB-86 okno MB-86 SI okno MB-86 AERO rozkład izoterm w oknie MB-86 AERO Parametry techniczne okien: Przepuszczalność powietrza: klasa 4, PN-EN 12207:2001 Wodoszczelność: klasa E 1500, PN-EN 12208:2001 Izolacyjność termiczna: wg załączonej tabeli Odporność na obciążenie wiatrem: klasa C5, PN-EN 12211:2001, PN-EN 12210:2001 W zakresie drzwi zewnętrznych system MB-86 pozwala na wykonywanie zarówno produktów o tradycyjnej budowie (przeszklonych lub z wypełnieniami nieprzeziernymi), jak i tzw. drzwi panelowych*. W tym drugim typie drzwi konstrukcja profili skrzydeł jest dostosowana do łączenia z ozdobnymi wypełnieniami, zlicowanymi od strony zewnętrznej z powierzchnią profili ościeżnic. Wypełnienia drzwi panelowych dostępne są w wielu różnych wzorach i kolorach, mogą być za pomocą klejenia mocowane do profili drzwi jednostronnie lub dwustronnie, dają więc duże możliwości uzyskania wysokiej estetyki wejścia do budynku. Mogą one także posiadać w swej budowie dodatkowe elementy wzmacniające konstrukcję oraz podwyższające izolacyjność termiczną. Tabela systemowa MB-86 Minimalna wartość Uf: MB-86 ST od 1,39 W/m 2 K, MB-86 SI od 0,92 W/m 2 K, MB-86 AERO od 0,57 W/m 2 K 138 KONSTRUKCJE OKNA DRZWI 44,5 : 69,5 mm / 69,5 : 123 mm 13,5 : 58,5 mm (fot. Adeco)** * - produkt dostępny w sprzedaży od r. ** - Wszelkie prawa zastrzeżone. adeco jest znakiem należącym do Adeco. Wzory są zastrzeżone przez ich właścicieli.

140 SYSTEMY OKIENNO-DRZWIOWE / MB-86 Maksymalne wymiary okien Okno stałe Maksymalne standardowe wymiary okna wynikają z maksymalnych wymiarów szyby Okno rozwierane Okno rozwieralno-uchylne Okno uchylne Okno dwuskrzydłowe rozwierane skrzydło rozwierane Maksymalny ciężar skrzydła skrzydło rozw.-uchylne 139

141 SYSTEMY OKIENNO-DRZWIOWE / MB-86 Przekrój przez okno otwierane MB-86 ST Przekrój przez okno otwierane MB-86 SI K518612X K718612X 114 K518612X 86 Przekrój przez okno otwierane MB-86 AERO Przekrój przez okno otwierane i stałe MB-86 AERO K718612X 86 K818652X K818612X K818612X 86 K818612X Skala 1:2

142 SYSTEMY OKIENNO-DRZWIOWE / MB-86 Przekrój przez połączenie kątowe MB-86 AERO Przekrój przez połączenie dylatacyjne MB-86 AERO K818633X 5 K818633X Słup o regulowanym kącie, MB-86 AERO Skala 1:2 141

143 SYSTEMY OKIENNO-DRZWIOWE / MB-86 Okno uchylno-przesuwne ze słupkiem wzmocnionym MB-86 AERO K818672X K818702X Okno MB-86 AERO w fasadzie MB-TT Skala 1:2

144 SYSTEMY OKIENNO-DRZWIOWE / MB-86 Przekrój przez drzwi MB-86 ST / SI w zabudowie indywidualnej Przekrój przez próg drzwi MB-86 AERO A A (SI+) Przekrój przez drzwi panelowe MB-86 AERO w zabudowie witrynowej Przekrój przez próg drzwi panelowych MB-86 ST/SI Skala 1:2 143

145 N 0 W O Ś Ć S Y S T E M MB-77HS MB-77HS HI S YSTEM OKIENNO-DRZWIOWY System drzwi balkonowych podnoszono-przesuwnych z przegrodą termiczną MB-77HS służy do wykonywania elementów architektonicznej zabudowy zewnętrznej, które cechuje wysoka izolacja termiczna, akustyczna oraz szczelność na wodę i powietrze. System ten spełnia wszelkie wymogi dotyczące oszczędzania energii i ochrony środowiska. Parametry drzwi wykonanych z elementów systemu MB-77HS przekraczają wymagania obowiązujących przepisów i norm. SYSTEM DRZWI BALKONOWYCH PODNOSZONO-PRZESUWNYCH Cechy systemu MB-77HS: Głębokość konstrukcyjna kształtowników drzwi wynosi: 77 mm (skrzydło), 174 mm (ościeżnica 2-szynowa). Profile stosowane w systemie mają konstrukcję trzykomorową, gdzie centralną komorę stanowi komora izolacyjna pomiędzy kształtowymi przekładkami termicznymi o szerokości 43, 42, 35 lub 27 mm. System umożliwia uzyskanie, bez zmiany podstawowych profili i akcesoriów, 2 wariantów konstrukcji różniących się izolacją termiczną. Pierwszy wariant (MB-77HS ST) z pustą komorą centralną między przekładkami termicznymi cechuje się najniższą izolacją termiczną. Drugi wariant drzwi (MB-77HS HI) z komorą centralną wypełnioną specjalnym wkładem izolacyjnym lub z przegrodą, 144 między przekładkami termicznymi, dzielącą wewnętrzną komorę powietrzną na 2 części cechuje wyższa izolacja. Dzięki wariantowości konstrukcji uzyskuje się możliwość zaspokojenia różnorodnych potrzeb użytkowników zachowując niskie koszty magazynowania elementów systemu i produkcji drzwi. Stosunkowo niski współczynnik przenikania ciepła ram U f (od 1,9 W/m 2 K) jest zapewniony dzięki szerokim przekładkom termicznym, wkładom polietylenowym oraz komorowym profilom tworzywowym montowanym w pasach izolacji termicznej. Zakresy możliwych do zaszklenia grubości szyb skrzydło drzwi od 13,5 do 58,5 mm. Szeroki zakres zaszklenia pozwala na montaż wszystkich spotykanych na rynku typów szyb dwukomorowych, akustycznych lub antywłamaniowych. Profile zespolone wersji MB-77HS ST oraz HI można poddawać procesowi lakierowania proszkowego i anodowania. Technologia wykonania konstrukcji jest maksymalnie uproszczona, aby czas wykonania drzwi był minimalny. Maksymalne gabaryty skrzydeł drzwi znacznie przekraczają wartości uznawane za standardowe: Hs=3,2m, Ls=3,3m. Maksymalny ciężar skrzydła kg. System MB-77HS jest kompatybilny z innymi systemami firmy Aluprof, szczególnie z MB-86. Dzięki temu wiele elementów ma zastosowanie w więcej niż jednym systemie, np. listwy przyszybowe, uszczelki, okucia i większość akcesoriów.

146 DRZWI PODNOSZONO-PRZESUWNE / MB-77HS Typy drzwi podnoszono-przesuwnych MB-77HS / MB-77HS HI 145

147 DRZWI PODNOSZONO-PRZESUWNE / MB-77HS Przekrój górny przez drzwi Przekrój dolny drzwi 146 Skala 1:2

148 DRZWI PODNOSZONO-PRZESUWNE / MB-77HS Przekrój boczny przez drzwi Przekrój boczny przez drzwi Skala 1:2 147

149 DRZWI PODNOSZONO-PRZESUWNE / MB-77HS Przekrój przez skrzydła drzwi Przekrój przez skrzydła drzwi 148 Skala 1:2

150 DRZWI PODNOSZONO-PRZESUWNE / MB-77HS Przekrój przez połączenie kątowe 90 o drzwi MB-77HS HI z oknem stałym Skala 1:2 149

151 DRZWI PODNOSZONO-PRZESUWNE / MB-77HS Przekrój przez drzwi z naświetlem górnym 150 Skala 1:2

152 S Y S T E M MB-SLIDE S Y S T E M MB-SLIDE ST DRZWI PRZESUWNE Drzwi przesuwne, szczególnie o dużych gabarytach, wizualnie powiększają powierzchnię mieszkalną poprzez łączenie jej z zewnętrznym tarasem lub ogrodem. Systemy MB-SLIDE i MB-SLIDE ST przeznaczone są do wykonywania drzwi oraz okien przesuwnych, które można wbudowywać w ściany murowane, fasady aluminiowe, ogrody zimowe lub zabudowy witrynowe wykonane z elementów systemów MB-59S lub MB-59S Casement. Szerokie możliwości zastosowania Systemy drzwi przesuwnych MB-Slide i MB-Slide ST dają duże możliwości aranżacji przestrzeni: maksymalne gabaryty skrzydeł wynoszą: H: 2600 mm, L: 1800 mm, ciężar max. 160kg, dostępne są przy tym różne warianty zabudowy: od 2 do 6 modułów. Można w nich stosować pakiety szklane o grubości do 26 mm. Budowa Głębokość konstrukcyjna kształtowników skrzydeł wynosi 37 mm (oprócz kształtowników poziomych w MB-Slide ST), a ościeżnic odpowiednio: 50 mm (szyny 2 torowe) i 97 mm (szyny 3 torowe). Identyczna głębokość podstawowych ościeżnic 2 torowych systemu MB-Slide oraz ościeżnic okien i drzwi systemów MB-59S, MB-59S Casement, MB-59S Pivot i MB-59SE powoduje, że możliwe jest bezpośrednie łączenie wyrobów wykonanych z tych systemów. Ościeżnice o innej głębokości niż 50 mm można łączyć ze sobą wykorzystując specjalny, wzmacniany słupek pośredni. Szczelność i izolacyjność termiczna Konstrukcje drzwi przesuwnych zapewniają zachowanie bardzo dobrych parametrów technicznych: tworzywowe przekładki termiczne stanowią odpowiednią izolację termiczną profili aluminiowych, a uszczelki ślizgowe w postaci szczotek lub z elastomeru termoplastycznego TPE oraz uszczelki przymykowe i przyszybowe z EPDM umożliwiają uzyskanie wysokiej szczelności konstrukcji. Wariantowość rozwiązań Podstawowymi różnicami pomiędzy systemami MB-Slide i MB-Slide ST są: budowa kształtowników skrzydeł oraz technologia produkcji i szklenia. W MB-Slide profile skrzydeł mają budowę 3-komorową, są one docięte pod kątem 45 o i łączone za pomocą odpowiednich narożników, naroża są następnie zagniatane. Szklenie wykonanej w ten sposób ramy skrzydła następuje za pomocą listew i uszczelek przyszybowych. W MB-Slide ST profile skrzydeł mają budowę 1-komorową, a łączy się je poprzez skręcenie profili pionowych z poziomymi za pomocą odpowiednich wkrętów. Montaż szkła odbywa się tu na etapie łączenia kształtowników skrzydła. Kompatybilność z innymi Oba systemy drzwi przesuwnych są w znacznej mierze kompatybilne z innymi systemami firmy ALUPROF S.A. Przyjęcie takiego założenia konstrukcyjnego pozwoliło zastosować wiele wspólnych kształtowników, akcesoriów i procesów technologicznych. Wszystkie elementy składowe systemów drzwi przesuwnych wykonywane są wg obowiązujących norm i standardów. Funkcjonalność i estetyka W systemach drzwi przesuwnych można stosować szeroką gamę okuć Sobinco i Giesse, w zależności od użytego systemu mamy do dyspozycji różne akcesoria i elementy do przesuwania skrzydeł. Istnieje w nich możliwość stosowania modułów z moskitierą a także budowa konstrukcji dwukolorowych. Parametry techniczne: Współczynnik przenikania ciepła: U f od 2,61 W/m 2 K Infiltracja powietrza: klasa 4, EN 1026:2001; EN 12207:2001 Szczelność na wodę opadową: klasa 7A, EN 1027:2001; EN 12208:2001 Odporność na obciążenie wiatrem: klasa 3C/4B, EN 12211:2001; EN 12210:2001 Odporność na uderzenia: klasa 3 151

153 SYSTEMY OKIENNO-DRZWIOWE / MB-SLIDE Przykładowe konstrukcje 152

154 SYSTEMY OKIENNO-DRZWIOWE / MB-SLIDE Przekrój przez stojaki drzwi Przekrój przez poprzeczkę górną drzwi Przekrój przez poprzeczkę dolną drzwi Skala 1:2 153

155 SYSTEMY OKIENNO-DRZWIOWE / MB-SLIDE Przekrój przez stojaki drzwi Przekrój przez drzwi w MB-SR50 Przekrój przez poprzeczkę dolną drzwi 154 Skala 1:2

156 SYSTEMY OKIENNO-DRZWIOWE / MB-SLIDE Przekroje przez połączenie ościeżnic Przekrój przez poprzeczkę dolną drzwi z moskitierą Skala 1:2 155

157 SYSTEMY OKIENNO-DRZWIOWE / MB-SLIDE ST Przekrój przez stojaki drzwi i okna Przekrój przez poprzeczkę dolną drzwi i okna Przekrój przez stojaki drzwi i okna Przekrój przez stojaki drzwi 156 Skala 1:2

158 S Y S T E M DRZWI HARMONIJKOWE SYSTEMY OKIENNO-DRZWIOWE Prezentujemy nowoczesne rozwiązanie, służące do wykonywania wymagających izolacji termicznej aluminiowych drzwi harmonijkowych. Daje ono możliwość wykonania zarówno drzwi otwieranych do wewnątrz (na bazie systemów MB-45, MB-59S, MB-60, MB-70, MB-86), jak i na zewnątrz budynku (na bazie systemu MB-59S Casement). Różnorodność rozwiązań Podstawowe profile używane do budowy drzwi harmonijkowych mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników zależy od wybranego systemu i wynosi: od 45 mm (ościeżnica), 54 mm (skrzydło) w przypadku MB-45 do odpowiednio: 77 mm i 86 mm w przypadku MB-86. W poszczególnych systemach można wybierać między różnymi wariantami progów oraz sposobami ich zabudowy. Systemy bazowe pozwalają również na wybór różnych listew do szklenia (wersje: Standard, Prestige oraz Style) i uszczelek. Wysoka odporność na przenikanie wody i powietrza Dzięki zastosowaniu profili okiennych oraz specjalnych uszczelek z EPDM drzwi harmonijkowe posiadają wysoką szczelność - taką jak okna otwierane systemu, na którym bazują. Każda konstrukcja zabudowy zewnętrznej musi posiadać efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem a ościeżnicą. Otwory wentylacyjno drenażowe od strony zewnętrznej zakryte są osłonkami z tworzywa sztucznego. Duże dopuszczalne gabaryty oraz funkcjonalność konstrukcji Długość szyny jezdnej warunkującej szerokość całkowitą drzwi wynosi max mm. Ciężar skrzydła mocowanego na okuciach ROTO PATIO 6080 może wynosić max. 80 kg (skrzydło rozwierane). Szerokość skrzydła czynnego: max mm, skrzydła składanego: max. 930 mm. Wysokość skrzydeł: max mm. Ciężar skrzydła czynnego rozwierano-uchylnego na okuciach Roto ALU 540i może wynosić max 130 kg, a jego wymiary: szerokość max mm, wysokość max mm. Bardzo dobra izolacyjność cieplna i akustyczna W zależności od zastosowanego systemu bazowego konstrukcja może spełniać odpowiednie wymagania ochrony cieplnej budynku. Uszczelki z kauczuku syntetycznego EPDM gwarantują dobrą izolację termiczną skrzydeł drzwi oraz szczelność na przenikanie wody i powietrza. System gwarantuje również dobrą izolacyjność akustyczną. Wartość wskaźnika R w zależy przede wszystkim od stosowanych profili i szyb. Swoboda doboru okuć Kształtowniki ościeżnic i skrzydeł posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO. W drzwiach harmonijkowych montowane są sprawdzone okucia firmy Roto: Roto Patio 6080 (skrzydła składane oraz skrzydło czynne rozwierane) oraz Roto ALU 540i (skrzydło czynne rozwierano-uchylne). Szyna jezdna okuć może być montowana na górnym profilu ościeżnicy (Top hung) lub przy progu (Bottom hung). Duży zakres szklenia Konstrukcja w zależności od zastosowanego systemu bazowego pozwala na stosowanie szyb i zestawów szybowych o grubości od 4,5 mm do 67,5 mm. 157

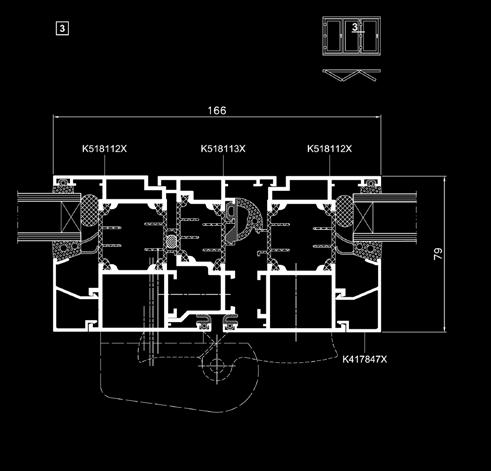

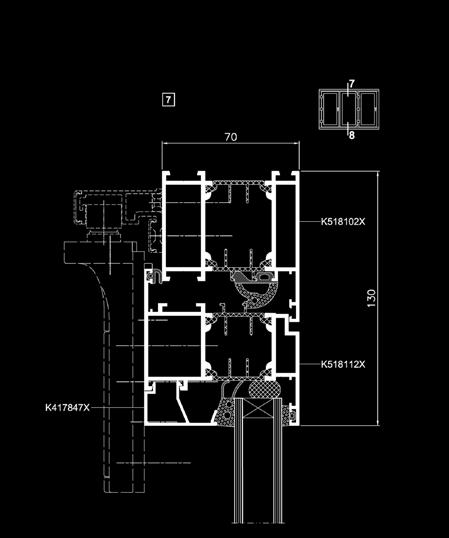

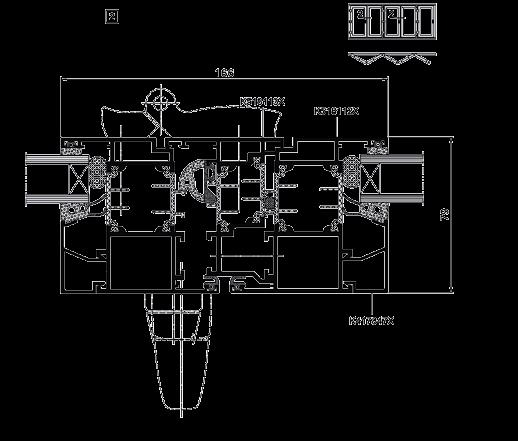

159 SYSTEMY OKIENNO-DRZWIOWE / DRZWI HARMONIJKOWE Przekrój przez drzwi harmonijkowe otwierane do wewnątrz Przekrój przez drzwi harmonijkowe otwierane do wewnątrz Przekrój przez drzwi harmonijkowe otwierane do wewnątrz Przekrój przez drzwi harmonijkowe otwierane do wewnątrz 158 Skala 1:2

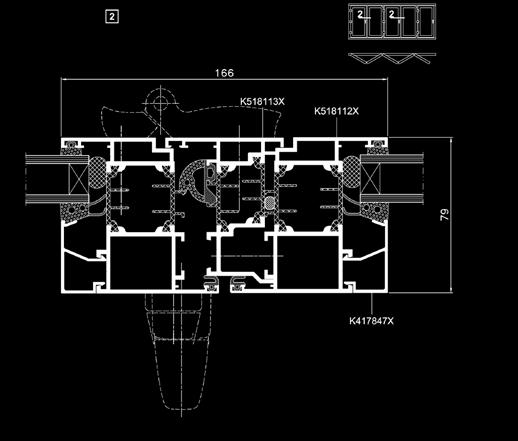

160 SYSTEMY OKIENNO-DRZWIOWE / DRZWI HARMONIJKOWE Przekrój przez drzwi harmonijkowe otwierane do wewnątrz Przekrój przez drzwi harmonijkowe otwierane do wewnątrz Skala 1:2 159

161 S Y S T E M MB-DPA SYSTEMY OKIENNO-DRZWIOWE Drzwi przesuwne stanowią rozwiązania estetyczne, bezpieczne i wygodne dla użytkowników. Ze względu na swoje cechy znajdują zastosowanie zarówno w niewielkich obiektach, jak i dużych biurowcach lub centrach handlowych. Konstrukcja MB-DPA umożliwia wykonanie skrzydeł drzwi w dwóch wariantach: z izolowanych termicznie profili należących do systemu MB-59S Casement lub z profili bez przegrody termicznej systemu MB-45. Atutem tego rozwiązania są także duże dopuszczalne gabaryty i waga konstrukcji: skrzydła drzwi mogą mieć szerokość do 3000 mm, a ciężar do 200 kg. DRZWI PRZESUWNE, AUTOMATYCZNE I MANUALNE Budowa Głębokość konstrukcyjna kształtowników wynosi 50 mm dla profili izolowanych termicznie i 45 mm dla profili bez izolacji. Drzwi przesuwne MB-DPA mogą funkcjonować w różnych rodzajach zabudowy: jako zamontowane indywidualnie bezpośrednio do muru, w przeszklonych ściankach wewnętrznych systemu MB-45, w fasadach aluminiowoszklanych albo w konstrukcjach witrynowych, wykonanych w zależności od wymagań izolacyjności termicznej z profili systemów: MB-59S, MB-60, MB-70 lub MB-86. Systemy okienno-drzwiowe Aluprof mają w swym składzie serię szerokich profili przewiązek i ościeżnic, które umożliwiają zamocowanie większości dostępnych na rynku automatów do drzwi przesuwnych.mechanizmy sterujące drzwiami możemy dobierać z dużą swobodą niezależnie od rodzaju zabudowy. 160 Szeroka gama wypełnień W zależności od wersji wykonania i potrzeb skrzydła drzwi mogą być wypełnione szkłem pojedynczym lub zespolonym. Zakres grubości wypełnień wynosi od 4,5 mm do 31,5 mm. Komfort i bezpieczeństwo użytkowania Drzwi przesuwne dzięki swojej zasadzie działania pozwalają na oszczędność miejsca i zapewniają bezpieczeństwo eksploatacji, a w wersji otwieranej automatycznie dają użytkownikom pełen komfort korzystania z przejścia pozbawionego barier architektonicznych. Ze względu na brak progu drzwi takie zmontowane w zabudowie zewnętrznej powinny być jednak zabezpieczone przed bezpośrednim działaniem wody opadowej.

162 KONSTRUKCJE OGNIOODPORNE / MB-DPA (MB-45) Drzwi przesuwne - przekrój Drzwi przesuwne - przekrój MB-45 MB-45 Drzwi przesuwne - przekrój MB-45 Skala 1:2 161

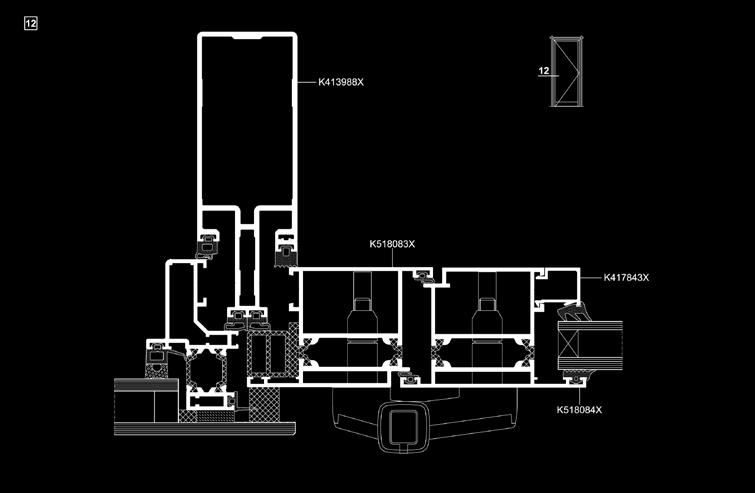

163 KONSTRUKCJE OGNIOODPORNE / MB-DPA (MB-59S Casement) Drzwi przesuwne w witrynie MB-86 - przekrój Drzwi przesuwne - przekrój K518185X (K518259X) K417841X K431264X Drzwi przesuwne w fasadzie MB-SR50 - przekrój K41PL08X (30x5) K417884X K41PL0100 (45x8) K518240X (120457) K417841X K431234X 3 x K417890X K417891X Skala 1:2

164 S Y S T E M MB-78EI KONSTRUKCJE OGNIOODPORNE System ścianek przeciwpożarowych MB-78 EI służy do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych z drzwiami jedno i dwuskrzydłowymi o klasie odporności ogniowej EI 15, EI 30, EI 45, EI 60 lub EI 90, według norm PN-B oraz PN-EN Konstrukcja oparta jest o profile aluminiowe z przekładką termiczną. System umożliwia montaż wszystkich typowych szyb ognioodpornych odpowiednich klas (grubość wypełnień od 6 do 49,5 mm). W jego ramach można też uzyskać konstrukcje dymoszczelne w kilku wariantach wykonania. Możliwe jest także gięcie profili i budowa konstrukcji łukowych. Drzwi systemu MB-78EI mogą być montowane w fasadach przeciwpożarowych MB-SR50EI oraz MB-SR50N EI. System ten pozwala także na wykonywanie automatycznie przesuwanych drzwi o klasie odporności ogniowej EI15 lub EI30. PRZEGRODY PRZECIWPOŻAROWE Z DRZWIAMI Szerokie możliwości zastosowania MB-78EI jest nowoczesnym systemem ścianek przeciwpożarowych przeznaczonym do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych z drzwiami jedno i dwuskrzydłowymi. Optymalnie dobrany kształt profili Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników wynosi 78mm. Powierzchnie skrzydeł i ościeżnic drzwiowych są zlicowane po stronie zewnętrznej oraz wewnętrznej. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje drzwi i ścianki. Wysoka ognioodporność oraz dymoszczelność Odporność ogniowa systemu MB-78EI, w zależności od zastosowanego wariantu konstrukcji oraz rodzaju szyb (wypełnień) może wynosić: EI 15, EI 30, EI 45, EI 60 lub EI 90. Odporność ogniowa według tej klasyfikacji dotyczy izolacyjności i szczelności ogniowej. Uzyskuje się ją między innymi dzięki wprowadzeniu w komory wewnętrzne profili oraz w przestrzenie między profilami elementów izolacji ogniowej. System uzyskał również wysokie klasyfikacje w zakresie dymoszczelności wg EN :2003 klasy: Sm i Sa. Klasyfikacja wg UA GS VII.01/98 wynosi S30. System jest sklasyfikowany jako nierozprzestrzeniajacy ognia (NRO). 163

165 Wysoka izolacyjność cieplna i akustyczna System MB-78EI charakteryzuje się niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu specjalnych przekładek termicznych i uszczelek. Współczynnik U f wynosi od 1,60 W/m 2 K. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 34 mm. Oferowany kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Izolowany termicznie próg oraz uszczelki z EPDM gwarantują dobrą izolację termiczną drzwi oraz szczelność na przenikanie wody i powietrza. System gwarantuje również dobrą izolacyjność akustyczną. Wartość wskaźnika Rw zależy od stosowanej szyby oraz typu drzwi. Doskonała odporność na przenikanie wody i powietrza Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z kauczuku syntetycznego EPDM, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji. Taki sposób szklenia gwarantuje doskonałą szczelność na przenikanie wody i powietrza. Każda konstrukcja systemu MB-78EI, przeznaczona do zastosowań zewnetrznych, posiada efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem a ościeżnicą. Wariantowość rozwiązań Uniwersalność i atrakcyjność systemu dodatkowo zwiększa możliwość dokonania wyboru pomiędzy kilkoma wariantami rozwiązań, w przypadku różnych szczegółów konstrukcyjnych, np. uszczelnienia dolnego skrzydeł drzwi, kształtu i wysokości progów drzwiowych. Swoboda doboru okuć Konstrukcja MB-78EI jest dostosowana do możliwości zamontowania w niej typowych, wg standardów europejskich, przeznaczonych do wyrobów ognioodpornych: okuć, zamków, zawiasów, zamykaczy, elektromagnesów i innych mechanizmów. Dzięki temu możliwe jest realizowanie różnych życzeń naszych klientów bez zmiany podstawowej konstrukcji. Duży zakres szklenia W systemie MB-78EI można stosować wypełnienia o grubości 6 do 49,5 mm: - szyby pojedyncze, ognioodporne, spełniające wymagania PN-EN 357:2005, - szyby zespolone, spełniające wymagania PN-EN :2006 i PN-EN A1:2009, składające się z szyby ognioodpornej (wewnętrznej) i szyby bezpiecznej (zewnętrznej) - elementy warstwowe, składające się z dwóch arkuszy blachy aluminiowej lub stalowej o odpowiedniej grubości i umieszczonymi pomiędzy nimi płytami gipsowo-kartonowymi lub płytami PROMATECT -H, ew. dodatkowo warstwą wełny mineralnej o gęstości min. 70 kg/m3. Zakres szyb ognioodpornych możliwych do stosowania w konstrukcjach MB-78EI obejmuje: - Pyrobel o grubości 9,3 mm do 30,4 mm - Polflam o grubości 21 mm do 32 mm - Swissflam o grubości 14 mm do 25 mm - Contraflam Lite o grubości 13 mm do 22 mm - Contraflam 30 o grubości 16 mm do 20 mm - Contraflam 60 o grubości 25 mm do 35 mm - Pyrostop o grubości 15 mm do 45 mm - Pyrodur o grubości 9 mm do 13 mm - Promaglas o grubości 17 mm do 30 mm - Pyranowa o grubości 15 mm do 27 mm - Fireswiss o grubości 15 mm do 28 mm Parametry techniczne: Przepuszczalność powietrza: klasa 2 PN-EN 12207:2001 Wodoszczelność: klasa 5A, PN-EN 12208:2001 Odporność na obciążenie wiatrem 2400[Pa], EN 12179:2002, EN13116:2004 Izolacyjność akustyczna: R w = 41 db (w zależności od rodzaju zastosowanego wypełnienia). System MB-78EI o odporności ogniowej w klasach EI 15 do EI 60 oraz drzwi MB-78EI DPA są objęte aprobatą techniczną ITB. N 0 W O Ś Ć S Y S T E M MB-78EI DPA AUTOMATYCZNE PRZECIWOŻAROWE DRZWI PRZESUWNE System MB-78EI DPA służy do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych z automatycznie przesuwanymi drzwiami jedno- i dwuskrzydłowymi w klasie odporności ogniowej EI15 lub EI30. Zastosowany napęd umożliwia sprawne i bezawaryjne funkcjonowanie drzwi o ciężarze skrzydła do 200 kg. Maksymalne gabaryty konstrukcji w świetle przejścia: - wysokość drzwi 1-skrzydłowych i 2-skrzydłowych: do 2450 mm. - szerokość drzwi 1-skrzydłowych: do 1100 mm. - szerokość drzwi 2-skrzydłowych: do 2125 mm. 164

166 KONSTRUKCJE OGNIOODPORNE / MB-78EI EI 15, EI 30, EI 45, EI 60. Maksymalne wymiary segmentów ścianek. Słupek dylatacyjny Słupek dylatacyjny Słupek dylatacyjny 165

167 KONSTRUKCJE OGNIOODPORNE / MB-78EI Drzwi jednoskrzydłowe otwierane na zewnątrz lub do wewnątrz - przekrój MB-78EI Drzwi jednoskrzydłowe otwierane na zewnątrz lub do wewnątrz - przekrój MB-78EI Drzwi jednoskrzydłowe otwierane na zewnątrz lub do wewnątrz - przekrój Drzwi jednoskrzydłowe otwierane na zewnątrz lub do wewnątrz - przekrój MB-78EI MB-78EI 166 Stosować tylko w EI45 I EI60 Skala 1:2

168 KONSTRUKCJE OGNIOODPORNE / MB-78EI Drzwi jednoskrzydłowe otwierane na zewnątrz lub do wewnątrz - przekrój Drzwi jednoskrzydłowe otwierane na zewnątrz lub do wewnątrz - przekrój MB-78EI MB-78EI Drzwi dwuskrzydłowe - przekrój MB-78EI Stosować tylko w EI45 I EI60 Skala 1:2 167

169 KONSTRUKCJE OGNIOODPORNE / MB-78EI Połączenie dylatacyjne - przekrój Połączenie kątowe - przekrój MB-78EI MB-78EI MB-78EI Połączenie kątowe - przekrój MB-78EI MB-78EI 168 Stosować tylko w EI45 I EI60 Skala 1:2

170 KONSTRUKCJE OGNIOODPORNE / MB-78EI Drzwi MB-78EI w fasadzie przeciwpożarowej MB-SR50 EI / MB-SR50N EI Drzwi przesuwne MB-78EI DPA - przekrój boczny Skala 1:2 169

171 KONSTRUKCJE OGNIOODPORNE / MB-78EI Drzwi przesuwne MB-78EI DPA - przekrój górny 170 Skala 1:2

172 N 0 W O Ś Ć S Y S T E M MB-118EI KONSTRUKCJE OGNIOODPORNE System MB-118 EI służy do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych o klasie odporności ogniowej EI120. Bazuje on na systemie ścianek przeciwpożarowych z drzwiami MB-78EI, z którego pochodzi większość elementów składowych, m.in. listwy przyszybowe, wkłady chłodzące, taśmy pęczniejące, uszczelki i większość akcesoriów. System jest sklasyfikowany jako nierozprzestrzeniający ognia (NRO), w jego ramach można również uzyskać konstrukcje dymoszczelne. ŚCIANKI PRZECIWPOŻAROWE Cechy systemu MB-118EI: Głębokość konstrukcyjna kształtowników wynosi 118 mm. System oparty jest o pięciokomorowe profile aluminiowe z przekładką termiczną o szerokości 34 mm. W komorach wewnętrznych profili jak i w przestrzeniach izolacyjnych między profilami funkcjonują elementy izolacji ogniowej. Na zewnętrznych powierzchniach zamontowane są dodatkowo taśmy pęczniejące pod wpływem wysokiej temperatury. Zakres szklenia przegród MB-118EI obejmuje wypełnienia o grubości mm. W zależności od funkcji zabudowy mogą być w niej użyte pojedyncze szyby ognioodporne lub pakiety zespolone, wykonane z użyciem szyb ognioodpornych. Ognioodporność przegród MB-118EI jest zachowana w klasie EI120 zarówno w sytuacji oddziaływania ognia od strony zewnętrznej jak i wewnętrznej. Możliwość stosowania szprosów naszybowych. Technologia wykonania konstrukcji jest analogiczna do systemu MB-78EI. System posiada aprobatę techniczną ITB. 171

173 KONSTRUKCJE OGNIOODPORNE / MB-118EI Maksymalne wymiary ścianek Słupek dylatacyjny Słupek dylatacyjny Słupek dylatacyjny Słupek dylatacyjny 172

174 KONSTRUKCJE OGNIOODPORNE / MB-118EI Przekrój przez ościeżnicę dolną Przekrój przez połączenie ścianki MB-118EI z drzwiami MB-78EI Skala 1:2 173

175 S Y S T E M MB-OKNO W PŁYCIE OKNA I DRZWI W PŁYTACH WARSTWOWYCH System kształtowników aluminiowych umożliwiający łatwe i estetyczne mocowanie okien i drzwi systemów MB-45, MB-45S, MB-59S, MB-59SE, MB-59S CASEMENT, MB-59S PIVOT, MB-60, MB-60 PIVOT, MB-60US, MB-70, MB-70HI, MB-70US, MB-70US HI w obiektach wykonanych z różnych typów płyt warstwowych o grubości w zakresie mm. System charakteryzuje się bardzo prostą konstrukcją i łatwym montażem, polegającym na zatrzaskiwaniu kątowników mocujących jak i kształtowników maskujących w specjalnych listwach zaczepowych. Ma to duże znaczenie w dobie rosnących wymagań w zakresie obniżania czasochłonności prac montażowych. Okno otwierane MB-60 - przekrój Okno w płycie Okno w płycie 174 Skala 1:2

176 SYSTEMY rolet i bram

177 SYSTEMY ROLET I BRAM SYSTEMY ROLET (ŻALUZJI ZWIJANYCH) SYSTEMY MOSKITIER RAMKOWYCH S Y S T E M Y ADAPTACYJNE! 177 SYSTEM MOSKITIERY RAMKOWEJ STAŁEJ MRS! 192 SYSTEM ADAPTACYJNY SK i SKP! 177 N 0 W O Ś Ć SYSTEM MOSKITIERY RAMKOWEJ OTWIERANEJ MRO! 193 SYSTEM ADAPTACYJNY SKO i SKO-P! 180 N 0 W O Ś Ć SYSTEM MOSKITIERY RAMKOWEJ PRZESUWNEJ MRP! 194 SYSTEM PODTYNKOWY SP i SP-E! 183 SYSTEMY BRAM I KRAT SYSTEM NADPROŻOWY SKN B+H! 186 BRAMA ZWIJANA GARAŻOWA BGR! 195 N 0 W O Ś Ć SYSTEM NADSTAWNY OPOTERM! 188 BRAMA ZWIJANA PRZEMYSŁOWA BPR! 198 N 0 W O Ś Ć SYSTEM ROLET ANTYWŁAMANIOWYCH! 191 KRATA ZWIJANA BKR! 200

178 SYSTEMY ADAPTACYJNE SK i SKP SYSTEMY ROLET (ŻALUZJI ZWIJANYCH) SK SKP Funkcjonalność Rolety systemów adaptacyjnych przeznaczone są do stosowania w istniejących budynkach. Dzięki bogatej gamie kolorów są doskonałym elementem dekoracyjnym, dopasowanym do wyglądu budynku. Zastosowanie pracującego niezależnie od rolety systemu Moskito zabezpiecza dodatkowo wnętrze budynku przed insektami, przy jednoczesnym zachowaniu dostępu światła i powietrza. Budowa Profile roletowe to przede wszystkim profile wypełnione pianką, wykonane z wysokogatunkowej blachy aluminiowej posiadające dwuwarstwowe powłoki lakiernicze w systemie PUR PA. Powłoka ta charakteryzuje się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Dzięki piance wypełniającej, profile odznaczają się dobrą izolacyjnością termiczną i dźwiękową. Natomiast profile roletowe ekstrudowane cechuje znaczna trwałość i wytrzymałość oraz możliwość uzyskania dowolnego koloru z palety RAL. Również skrzynki w systemach SK i SKP wykonane są z wysokogatunkowej blachy aluminiowej. Blacha ta posiada dwuwarstwowe powłoki lakiernicze w systemie PUR-PA. Systemy SK oraz SKP są systemami głównie przeznaczonymi do montażu we wnęce. Komfort obsługi Sterowanie roletami może odbywać się ręcznie lub poprzez napęd elektryczny połączony z systemem sterującym, pozwalającym na ich komfortową obsługę. Walory użytkowe Przemyślana konstrukcja rolet oraz odpowiednio dobrane materiały stanowią skuteczną ochronę przed nieproszonymi gośćmi. Ponadto doskonale izolują termicznie, pozwalając w znacznym stopniu obniżyć koszty ogrzewania zimą a latem zmniejszają dopływ ciepła, co ogranicza nadmierne nagrzewanie się pomieszczeń. Paleta kolorów Dzięki bogatej gamie kolorów są doskonałym elementem dekoracyjnym, dopasowanym do wyglądu budynku. Wykonane z wysokogatunkowej blachy elementy systemów charakteryzują się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Wymagania Rolety zwijane systemu SK i SKP posiadają wstępne badania typu, które zostały wykonane przez akredytowane laboratorium i są udostępniane klientom. Ponadto wyznaczone zostały osiągi szczególne takie jak opór cieplny, przepuszczalność powietrza czy opór akustyczny. 177

179 SYSTEMY ROLET / systemy adaptacyjne SK Roleta - przykład zabudowy SK WARIANT 1 SK WARIANT 2 SK WARIANT 3 Roleta z moskitierą - przykład zabudowy SK + MKT WARIANT 1 SK + MKT WARIANT 2 SK + MKT WARIANT 3 178

180 SYSTEMY ROLET / systemy adaptacyjne SKP Roleta - przykład zabudowy SKP WARIANT 1 SKP WARIANT 2 Roleta z moskitierą - przykład zabudowy SKP + MKT WARIANT 1 SKP + MKT WARIANT 2 179

181 SYSTEMY ADAPTACYJNE SKO i SKO-P SYSTEMY ROLET (ŻALUZJI ZWIJANYCH) SKO SKO-P 180 Funkcjonalność Rodzina rolet adaptacyjnych w skład których wchodzą także systemy SKO i SKO-P przeznaczona jest głównie do stosowania w istniejących budynkach. W każdym z systemów roleta zwijana jest do skrzynki aluminiowej umieszczonej na ścianie lub w ościeżnicy. Skrzynka jest wówczas elementem dekoracyjnym dopasowanym do wyglądu budynku. Zastosowanie pracującego niezależnie od rolety systemu Moskito zabezpiecza dodatkowo wnętrze budynku przed insektami, przy jednoczesnym zachowaniu dostępu światła i powietrza. Budowa Profile roletowe to przede wszystkim profile wypełnione pianką, wykonane z wysokogatunkowej blachy aluminiowej posiadające dwuwarstwowe powłoki lakiernicze w systemie PUR PA. Powłoka ta charakteryzuje się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Dzięki piance wypełniającej, profile odznaczają się dobrą izolacyjnością termiczną i dźwiękową. Natomiast profile roletowe ekstrudowane cechuje znaczna trwałość i wytrzymałość oraz możliwość uzyskania dowolnego koloru z palety RAL. Również skrzynki w systemach SKO-P wykonane są z wysokogatunkowej blachy aluminiowej. Blacha ta posiada dwuwarstwowe powłoki lakiernicze w systemie PUR-PA. Natomiast skrzynki w systemie SKO są wykonane z elementów ekstrudowanych, dzięki czemu skrzynki wykazują się większą sztywnością i wytrzymałością. Dzięki estetycznemu kształtowi systemy SKO oraz SKO-P są systemami przeznaczonymi głównie do montażu na elewacji. Komfort obsługi Sterowanie roletami może odbywać się ręcznie lub poprzez napęd elektryczny połączony z systemem sterującym, co pozwala na ich komfortową obsługę. Walory użytkowe Przemyślana konstrukcja rolet oraz odpowiednio dobrane materiały stanowią skuteczną ochronę przed nieproszonymi gośćmi. Ponadto doskonale izolują termicznie, pozwalając w znacznym stopniu obniżyć koszty ogrzewania zimą a latem zmniejszają dopływ ciepła, co ogranicza nadmierne ogrzewanie się pomieszczeń. Paleta kolorów Dzięki bogatej gamie kolorów są doskonałym elementem dekoracyjnym, dopasowanym do wyglądu budynku. Wykonane z wysokogatunkowej blachy profile, charakteryzują się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Wymagania Rolety zwijane systemu SKO i SKO-P posiadają wstępne badania typu, które zostały wykonane przez akredytowane laboratorium i są udostępniane klientom. Ponadto wyznaczone zostały osiągi szczególne takie jak opór cieplny, przepuszczalność powietrza czy opór akustyczny.

182 SYSTEMY ROLET / systemy adaptacyjne SKO Roleta - przykład zabudowy SKO WARIANT 1 SKO WARIANT 2 Roleta z moskitierą - przykład zabudowy SKO + MKT WARIANT 1 SKO + MKT WARIANT 2 181

183 SYSTEMY ROLET / systemy adaptacyjne SKO-P Roleta - przykład zabudowy SKO-P WARIANT 1 SKO-P WARIANT 2 Roleta z moskitierą - przykład zabudowy SKO-P + MKT WARIANT 1 SKO-P + MKT WARIANT 2 182

184 SYSTEMY PODTYNKOWE SP i SP-E SYSTEMY ROLET (ŻALUZJI ZWIJANYCH) SP SP-E Funkcjonalność Systemy podtynkowe SP oraz SP-E przeznaczone są do stosowania przede wszystkim w nowo wznoszonych budynkach, ale także w obiektach już istniejących po dokonaniu niezbędnych zmian w obrębie nadproża. Rolety w systemach SP i SP-E wspasowują się w elewację budynku stanowiąc jej integralną część. Pozostałe elementy czyli pokrywa rewizyjna i prowadnice mogą być dopasowane kolorystycznie do barwy okien. Proponowany system pozwala na zastosowanie optymalnych rozwiązań architektom i projektantom. Budowa Profile roletowe to przede wszystkim profile wypełnione pianką, wykonane z wysokogatunkowej blachy aluminiowej posiadające dwuwarstwowe powłoki lakiernicze w systemie PUR PA. Powłoka ta charakteryzuje się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Dzięki piance wypełniającej, profile odznaczają się dobrą izolacyjnością termiczną i dźwiękową. Natomiast profile roletowe ekstrudowane cechuje znaczna trwałość i wytrzymałość oraz możliwość uzyskania dowolnego koloru z palety RAL. Skrzynka rolety wbudowana pod nadproże stanowi wraz z elewacją budynku integralną jej część. Czoło skrzynki jest jednocześnie podkładem pod dowolny materiał wykończeniowy (np. tynk, klinkier, etc.), dzięki czemu pozostaje ona niezauważalnym elementem fasady. Elementy systemów SP i SP-E nie ingerują w konstrukcję okna, drzwi i nadproża, nie naruszając tym samym bilansu energetycznego budynku. Komfort obsługi Sterowanie roletami może odbywać się ręcznie lub poprzez napęd elektryczny połączony z systemem sterującym, pozwalającym na ich komfortową obsługę. Walory użytkowe W systemie podtynkowym oferujemy również wersję z siatką przeciwinsektową, która w ciepłe dni umożliwia użytkownikowi skuteczną ochronę przed insektami przy zachowaniu przepływu światła i świeżego powietrza do wewnątrz. Ponadto nowoczesna konstrukcja skrzynki w systemach SP i SP-E pozwala na wykonywanie prac konserwacyjnych i serwisowych na elementach mechaniki rolety bez zakłócania prywatności domowników. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne elementów ekstrudowanych wykonywane są metodą lakierowania proszkowego, co zapewnia wysoką jakość i trwałość produktu. Wymagania Rolety zwijane systemu SP i SP-E posiadają wstępne badania typu, które zostały wykonane przez akredytowane laboratorium i są udostępniane klientom. Ponadto wyznaczone zostały osiągi szczególne takie jak opór cieplny, przepuszczalność powietrza czy opór akustyczny. 183

185 SYSTEMY ROLET / systemy podtynkowe SP Roleta - przykład zabudowy SP WARIANT 1 SP WARIANT 2 Roleta z moskitierą - przykład zabudowy SP + MKT WARIANT 1 SP + MKT WARIANT 2 184

186 SYSTEMY ROLET / systemy podtynkowe SP-E Roleta - przykład zabudowy SP-E WARIANT 1 SP-E WARIANT 2 Roleta z moskitierą - przykład zabudowy SP-E + MKT WARIANT 1 SP-E + MKT WARIANT 2 185

187 SYSTEM NADPROŻOWY SKN B+H SYSTEMY ROLET (ŻALUZJI ZWIJANYCH) 186 Funkcjonalność Rolety systemu nadprożowego BECK+HEUN przeznaczone są do stosowania w nowo wznoszonych budynkach. Skrzynki SKN są gotowymi elementami budowlanymi do wykorzystania przez architektów i przedsiębiorstwa budowlane. Budowa Profile roletowe wykonane są z wysokogatunkowej blachy aluminiowej, pokrytej dwuwarstwową powłoką lakierniczą w systemie PUR- PA, charakteryzującą się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Dzięki specjalnej technologii i zastosowaniu tzw. twardego styropianu w konstrukcji skrzynki, rolety w systemie SKN odznaczają się bardzo dobrą izolacyjnością termiczną, pozwalając na znaczne obniżenia kosztów ogrzewania zimą, a latem na ochronę wnętrza przed nadmiernym nagrzewaniem. Wspomniana budowa gwarantuje również bezproblemowe wykończenie elewacji. Komfort obsługi Sterowanie roletami może odbywać się ręcznie lub poprzez napęd elektryczny połączony z systemem sterującym, pozwalającym na ich komfortową obsługę. Walory użytkowe Wszystkie detale systemu opracowano tak, aby z łatwością komponowały się z każdą wielkością skrzynki, która dzięki całkowitej zabudowie pozwala na zastosowanie dowolnych elementów w wykonaniu elewacji. Ponadto przemyślana konstrukcja rolet oraz odpowiednio dobrane materiały zapewniają doskonałą ochronę przed nieproszonymi gośćmi. Paleta kolorów Dzięki bogatej gamie kolorów, rolety są doskonałym elementem dekoracyjnym, dopasowanym do wyglądu budynku. Wykonane z wysokogatunkowej blachy elementy systemów charakteryzują się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Wymagania Rolety zwijane systemu SKN B+H posiadają wstępne badania typu, które zostały wykonane przez akredytowane laboratorium i są udostępniane odbiorcom systemu.

188 SYSTEMY ROLET / system nadprożowy SKN B+H Roleta - przykład zabudowy SKN B+H WARIANT 1 SKN B+H WARIANT 2 187

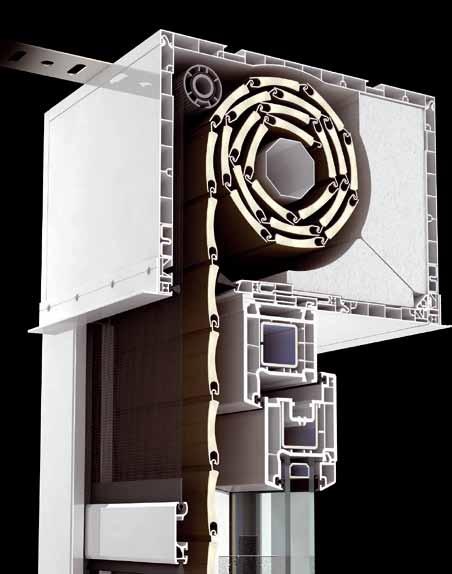

189 N 0 W O Ś Ć SYSTEM NADSTAWNY OPOTERM SYSTEMY ROLET (ŻALUZJI ZWIJANYCH) 188 Funkcjonalność Innowacyjny system rolet nadstawnych OPOTERM jest propozycją firmy Aluprof skierowaną do osób, które oczekują nowoczesnego, wszechstronnego systemu. Rolety w systemie Opoterm mogą być zastosowane zarówno w nowo wznoszonych obiektach jak również podczas modernizacji już istniejących. Umożliwia on zastosowanie optymalnych rozwiązań architektom i projektantom. Konstrukcja systemu umożliwia zabudowę skrzynki roletowej z obu stron, z jednej strony, jak również montaż bez zabudowy. Jednym z rozwiązań jest możliwość zastosowania moskitiery zabudowanej w skrzynce roletowej (system MOSKITO). Zintegrowany system zapewnia niezależną pracę rolety i siatki przeciwinsektowej. Budowa Profile roletowe wykonane są z wysokogatunkowej blachy aluminiowej, pokrytej dwuwarstwową powłoką lakierniczą w systemie PUR-PA, charakteryzującą się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Dzięki piance wypełniającej, profile odznaczają się dobrą izolacyjnością termiczną i dźwiękową. Wewnętrzne ocieplenie skrzynki w znaczny sposób zwiększa jej izolacyjność termiczną. Skrzynka rolety wbudowana pod nadproże stanowi wraz z elewacją budynku integralną jej część. Czoło skrzynki jest jednocześnie podkładem pod dowolny materiał wykończeniowy (np. styropian, tynk, klinkier etc.), dzięki czemu pozostaje ona niezauważalnym elementem fasady. Elementy systemu OPOTERM nie ingerują w konstrukcję okna, drzwi czy nadproża. W systemie nadstawnym OPOTERM rolety wykonuje się tylko w wersji zwijanej wewnętrznie (prawoskrętnej). Cechy szczególne systemu Trzy wielkości skrzynek w dwóch wersjach: opcja z moskitierą lub bez. Możliwość zastosowania zintegrowanego systemu Moskito we współpracy ze wszystkimi profilami roletowymi (PAU 37 PA 55). Pokrywa rewizyjna od dołu lub od czoła skrzynki. Bardzo prosta zmiana sposobu rewizji skrzynki bez dodatkowych elementów chroniona Patentem Europejskim. Optymalna izolacja cieplna. Dwuczęściowe ocieplenie wewnętrzne skrzynki umożliwiające swobodny dostęp serwisowy od dołu lub od czoła skrzynki. Ogranicznik dolnej oraz górnej części ocieplenia uniemożliwiający przesuwanie się elementów. Dolna część ocieplenia zachodzi na część ramy okiennej ograniczając do minimum straty cieplne. Całkowite doszczelnienie rolety. Zastosowanie uszczelek szczotkowych z obu stron kurtyny rolety w znaczny sposób zmniejsza przepuszczalność powietrza oraz straty ciepła. Profile adaptacyjne dostosowane do większości systemów okiennych. Listwa tynkowa o zwiększonej sztywności w kształcie odwróconej litery T w kolorze białym oraz oklejana powłoką renolitową w szerokiej gamie oklein. System blokujący listwę dolną moskitiery w górnym położeniu. Komfort obsługi Sterowanie roletami może odbywać się ręcznie lub poprzez napęd elektryczny połączony z systemem sterującym, pozwalającym na ich komfortową obsługę. Wszystkie detale systemu opracowano tak, aby z łatwością komponowały się z każdą wielkością skrzynki. Walory użytkowe Rolety w systemie OPOTERM zapewniają doskonałą izolację termiczną, pozwalając w znacznym stopniu obniżyć koszty ogrzewania zimą, a latem doskonale chronią wnętrze przed nadmiernym nagrzewaniem. Dodatkowo, przemyślana konstrukcja rolet oraz pełne zintegrowanie z system MOSKITO zabezpiecza wnętrze budynku przed insektami, przy jednoczesnym zachowaniu dostępu światła i powietrza. Paleta kolorów Dzięki bogatej gamie kolorów są doskonałym elementem dekoracyjnym, dopasowanym do wyglądu budynku. Wykonane z wysokogatunkowej blachy elementy systemów charakteryzują się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Wymagania Rolety zwijane systemu Aluprof posiadają wstępne badania typu, które zostały wykonane przez akredytowane laboratorium i są udostępniane odbiorcom systemu, oraz badania współczynnika przenikania ciepła skrzynek systemu OPOTERM, certyfikowane przez Instytut Techniki Budowlanej.

190 SYSTEMY ROLET / system nadstawny SKT Roleta - przykład zabudowy SKT WARIANT 1 SKT WARIANT 2 SKT WARIANT 3 SKT WARIANT 4 189

191 SYSTEMY ROLET / system nadstawny SKT Roleta z moskitierą - przykład zabudowy SKT + MKT WARIANT 1 SKT + MKT WARIANT 2 SKT + MKT WARIANT 3 SKT + MKT WARIANT 4 190

192 N 0 W O Ś Ć SYSTEM ROLET ANTYWŁAMANIOWYCH SYSTEMY ROLET (ŻALUZJI ZWIJANYCH) Jest to system skierowany do osób, dla których istotne znaczenie ma zapewnienie najbliższym bezpieczeństwa. Jako producent systemów roletowych, postanowiliśmy więc pójść o krok dalej i zaoferować naszym klientom produkt, który nie tylko będzie doskonałym elementem dekoracyjnym, ale jednocześnie będzie stanowił skuteczne zabezpieczenie przeciw włamaniom. Budowa i funkcjonalność Nowoczesna konstrukcja, funkcjonalność, łatwość montażu i obsługi, a także estetyczny wygląd pozwolą dopasować rolety do wymagań budynku oraz koloru fasady. W tego typu produktach poszczególne elementy, m. in. prowadnice, posiadają specjalne wzmocnienie, co uniemożliwia odgięcie oraz wyciągnięcie profili roletowych. Dodatkowo odpowiednio mocna konstrukcja kurtyny rolety zapobiega jej uszkodzeniu podczas uderzenia. Ponadto mechanizm zapadkowy zamontowany w dolnej części rolety zapobiega podniesieniu zamkniętej kurtyny, co gwarantuje skuteczne zabezpieczenie domu. Rolety wykonane są z aluminium, w związku z czym charakteryzują się lekkością, odpornością na warunki atmosferyczne oraz łatwością w konserwacji. Podczas naszej nieobecności ochronią one okna i balkon przed wzrokiem potencjalnych włamywaczy, a nasz dobytek przed kradzieżą. Dzięki specjalnej izolacji osłonimy również wnętrza domu przed nadmiernym nasłonecznieniem oraz nagrzaniem. Szczególne cechy systemu: - mocna konstrukcja kurtyny rolety, która zapobiega uszkodzeniom - wzmocniona konstrukcja prowadnic - mechanizm zapadkowy w dolnej części rolety - wzmocnienie w listwie dolnej. Walory użytkowe Rolety antywłamaniowe można dopasować do różnych systemów, w których roleta zwijana jest do skrzynki aluminiowej, umieszczonej na ścianie lub w ościeżnicy. Zastosowane technologia jak również przemyślana konstrukcja pozwalają na taki montaż, aby skrzynki były jak najmniej widoczne. Duży wybór systemów adaptacyjnych umożliwia estetyczne dopasowanie ich do fasady domu. Paleta kolorów Profile dostępne są w szerokiej gamie kolorystycznej, dzięki czemu może je doskonale dopasować do stolarki okiennej oraz drzwiowej. Wymagania Rolety antywłamaniowe w systemach Aluprof posiadają badania typu przeprowadzone w akredytowanym laboratorium badawczym zgodnie z PN-EN 1627:2011, które potwierdziły, że posiada ona klasę RC3. Pierwszy polski system posiadający klasę RC 3 odporności na włamanie 191

193 MOSKITIERA RAMKOWA STAŁA MRS SYSTEMY MOSKITIER RAMKOWYCH 192 Funkcjonalność System moskitiery ramkowej stałej stanowi doskonałe zabezpieczenie pomieszczeń przed insektami. Rama moskitiery może być łączona za pomocą aluminiowych narożników wewnętrznych, zaciskanych lub skręcanych. Do wyboru są również narożniki zewnętrzne tworzywowe, dostępne w bogatej ofercie kolorystycznej. System umożliwia współpracę z większością profili okiennych. Do montażu oferowane są zaczepy w pięciu wielkościach. Budowa Profil ramy wykonany jest z mocnego ekstrudowanego kształtownika aluminiowego o nowoczesnym kształcie, pokrytego lakierem proszkowym. Profil oferowany jest w dwóch wariantach: z płetwą, przylegającą do ramy okna oraz bez płetwy, z kieszenią na uszczelkę szczotkową, stosowany przy całkowicie zabudowanej ramie okiennej. Komfort obsługi Moskitiera ramkowa stała montowana jest po zewnętrznej stronie ramy okiennej. Dzięki zastosowaniu bezinwazyjnych obrotowych zaczepów, moskitierę można w łatwy i szybki sposób zamocować oraz zdemontować, utrzymując pełną funkcjonalność okien. Walory użytkowe Przemyślana konstrukcja moskitiery oraz odpowiednio dobrane materiały stanowią skuteczną ochronę przed insektami i owadami, przy jednoczesnym zachowaniu dostępu światła i powietrza. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są za pomocą następujących metod w zależności od życzenia klienta: lakierowanie proszkowe i Decoral. Ramka z narożnikiem wewnętrznym Ramka z narożnikiem wewnętrznym w wersji z bocznym doszczelnieniem Ramka z narożnikiem zewnętrznym tworzywowym Ramka z narożnikiem zewnętrznym w wersji z bocznym doszczelnieniem

194 N 0 W O Ś Ć MOSKITIERA RAMKOWA OTWIERANA MRO SYSTEMY MOSKITIER RAMKOWYCH konstrukcja pozwala regulować napięcie sprężyny za pomocą klucza imbusowego. Znajdująca się w dolnej części skrzydła płyta wypełniająca chroni siatkę przed uszkodzeniem podczas otwierania. Walory użytkowe Przemyślana konstrukcja moskitiery oraz odpowiednio dobrane materiały stanowią skuteczną ochronę przed insektami i owadami, przy jednoczesnym zachowaniu dostępu do światła i powietrza. W standardzie moskitiera wyposażona jest w uchwyt do otwierania oraz magnes utrzymujący moskitierę w pozycji zamkniętej. Funkcjonalność System moskitiery ramkowej otwieranej doskonale zabezpiecza wnętrze pomieszczeń przed dostępem owadów jednocześnie idealnie współpracując z drzwiami balkonowymi. Rama moskitiery może być łączona za pomocą aluminiowych narożników wewnętrznych, zaciskanych lub skręcanych przy pomocy wkrętów dociskowych. Dodatkowe wzmocnienie, montowane poprzez połączenie zatrzaskowe, umożliwia wykonanie ramy o większych gabarytach. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są za pomocą następujących metod w zależności od życzenia klienta: lakierowanie proszkowe i Decoral. Zawias z samodomykaczem to prosta regulacja napięcia sprężyny za pomocą klucza imbusowego. Istnieje możliwość przykręcenia zawiasu w dwóch płaszczyznach. Zastosowane rozwiązanie chronione jest patentem. Moskitiera wyposażona jest w estetyczny i ergonomiczny uchwyt. profil łączący montowany za pomocą połączenia zatrzaskowego. Dzięki temu w szybki i prosty sposób można zwiększyć powierzchnię jednego skrzydła. Budowa Profil ramy wykonany jest z mocnego ekstrudowanego kształtownika aluminiowego o nowoczesnym zaokrąglonym kształcie, który doskonale komponuje się z obecnie stosowanymi ramami drzwiowymi. Łatwy sposób montażu ramki moskitiery przy użyciu narożnika wewnętrznego wraz z wkrętami dociskowymi Komfort obsługi Moskitiera ramkowa otwierana montowana jest bezpośrednio do ramy drzwiowej lub ościeży za pośrednictwem zawiasów z samodomykaczem, których prosta Płyta wypełniająca znajduje się w dolnej części skrzydła. Jej zadaniem jest ochrona siatki przed uszkodzeniem podczas otwierania. 193

195 N 0 W O Ś Ć MOSKITIERA RAMKOWA PRZESUWNA MRP SYSTEMY MOSKITIER RAMKOWYCH 194 Funkcjonalność System moskitiery ramkowej przesuwnej chroni wnętrze pomieszczeń przed insektami i ma zastosowanie w dużych, przeszklonych wnękach balkonów, tarasów oraz ogrodów zimowych. Skrzydło moskitiery przesuwa się pomiędzy górną, a dolną szyną jezdną. W dolnej części zastosowana jest rolka jezdna z mechanizmem, umożliwiającym płynną regulację kąta pochylenia każdego ze skrzydeł. Dodatkowe wzmocnienie, montowane poprzez połączenie zatrzaskowe, umożliwia wykonanie ramy skrzydła o większych gabarytach. Budowa Profile ramy oraz szyn jezdnych wykonane są z mocnego ekstrudowanego kształtownika aluminiowego o nowoczesnym kształcie, pokrytego powłoką charakteryzującą się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Kształt profilu głównego moskitiery eliminuje konieczność stosowania dodatkowych uchwytów. Rama i skrzydło moskitiery montowane są za pomocą narożników wewnętrznych. Moskitiera ma możliwość montażu w układzie trzyrzędowym. Komfort obsługi Moskitiera ramkowa przesuwna montowana jest bezpośrednio do ramy drzwiowej lub ościeży. Szeroki wybór szyn jezdnych pozwala na montaż moskitiery w różnych wariantach, na wszystkich typach okien i drzwi z gwarancją bezkolizyjnej współpracy z roletami zewnętrznymi. Walory użytkowe Przemyślana konstrukcja moskitiery oraz odpowiednio dobrane materiały stanowią skuteczną ochronę przed insektami i owadami, przy jednoczesnym zachowaniu dostępu do światła i powietrza. Każde skrzydło moskitiery doszczelnione jest uszczelkami szczotkowymi. W systemie wykorzystano również hamulec spowalniający ruch skrzydła w krańcowym położeniu oraz zderzak, zapobiegający uderzeniu ramy moskitiery w szynę jezdną. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są za pomocą następujących metod w zależności od życzenia klienta: lakierowanie proszkowe i Decoral. Możliwość montażu moskitiery w układzie trzyrzędowym. Każde skrzydło moskitiery doszczelnione jest uszczelkami szczotkowymi. Rama i skrzydło moskitiery montowane są za pomocą narożników wewnętrznych, które cechuje trwałość i estetyka wykonania. Prowadnica skrzydła - jej celem jest pozycjonowanie oraz jednoczesne zabezpieczenie skrzydła przed wypadnięciem. Dodatkowe wzmocnienie moskitiery ramkowej montowane jest za pomocą połączenia zatrzaskowego. Dzięki temu,w szybki i prosty sposób można zwiększyć powierzchnię jednego skrzydła.

196 B R A M A BRAMA ZWIJANA GARAŻOWA ZWIJANA BGR GARAŻOWA I PRZEMYSŁOWA SYSTEMY BRAM SYSTEMY BRAM Funkcjonalność Bramy zwijane mogą być montowane zarówno w obiektach będących w trakcie budowy, jak i w już istniejących budynkach. Stanowią zabezpieczenie otworów budowlanych hal przemysłowych, garaży, budynków magazynowych czy handlowousługowych przed niepożądanym dostępem, włamaniem i czynnikami atmosferycznymi. Budowa W zależności od gabarytów oraz warunków zabudowy istnieje możliwość zamontowania bramy garażowej na konsolach oraz w skrzynce. Profile bramowe to przede wszystkim profile wypełnione pianką, wykonane z wysokogatunkowej blachy aluminiowej posiadające dwuwarstwowe powłoki lakiernicze w systemie PUR PA. Powłoka ta charakteryzuje się podwyższoną odpornością na ścieranie i działanie czynników atmosferycznych. Natomiast profile bramowe ekstrudowane cechuje znaczna trwałość i wytrzymałość oraz możliwość uzyskania dowolnego koloru z palety RAL. Odpowiedni dopływ powietrza i światła można otrzymać stosując w kurtynie bramy profile wentylacyjne i z przeszkleniem. Komfort obsługi Jedną z zalet zastosowania bramy zwijanej jest oszczędność miejsca. Pracująca w płaszczyźnie pionowej brama jest dobrym rozwiązaniem tam, gdzie podjazd do garażu jest krótki lub prowadzi wprost z jezdni. Poprawia to znacznie bezpieczeństwo kierującego, gdyż podniesiona kurtyna bramy nie ogranicza widoczności. Wykorzystanie napędu elektrycznego umożliwia zastosowanie zdalnego sterowania. Sterowanie radiowe pozwala na otwieranie oraz zamykanie bramy bez potrzeby wysiadania z samochodu za pomocą pilota, zapewniając komfort użytkowania. Bezpieczeństwo Zgodnie z obowiązującymi normami brama garażowa standardowo wyposażona jest w zabezpieczenie przeciwspadowe. Może być doposażona w zabezpieczenie przed przygnieceniem podczas zamykania oraz zestaw fotokomórek. W przypadku awarii zasilania, bramę można otworzyć za pomocą awaryjnego napędu ręcznego. Hamulec elektromagnetyczny napędu bramy wraz z wieszakami blokującymi, skutecznie udaremniają wszelkie próby podniesienia kurtyny. Solidne o odpowiedniej grubości ścianek prowadnice utrudniają wyrwanie kurtyny. Paleta kolorów Dzięki bogatej gamie kolorów są doskonałym elementem dekoracyjnym, dopasowanym do wyglądu budynku. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego. Wymagania Bramy zwijane systemu Aluprof posiadają wstępne badania typu, które zostały wykonane przez laboratrium notyfikowane i są udostępniane klientom. Ponadto wyznaczone zostały osiągi szczególne takie jak opór cieplny, przepuszczalność powietrza czy opór akustyczny. 195

197 SYSTEMY BRAM / brama zwijana garażowa BGR Brama garażowa - przykład zabudowy w skrzynce SK 250 i SK 300 WARIANT 1 w skrzynce SK 250 i SK 300 WARIANT 2 w skrzynce SK 250 i SK 300 WARIANT 3 196

198 SYSTEMY BRAM / brama zwijana garażowa BGR Brama garażowa - przykład zabudowy w skrzynce SK 350 WARIANT 1 w skrzynce SK 350 WARIANT 2 na konsoli KNB 197

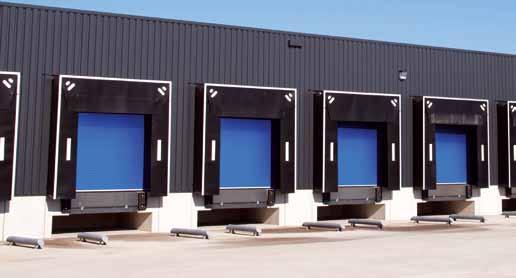

199 BRAMA ZWIJANA PRZEMYSŁOWA BPR SYSTEMY BRAM 198 Funkcjonalność Bramy przemysłowe stanowią podstawowe zabezpieczenie otworów budowlanych hal przemysłowych, budynków magazynowych czy handlowo usługowych przed niepożądanym dostępem, włamaniem i czynnikami atmosferycznymi. Można je również zastosować jako bramy wewnętrzne. Budowa Kurtyna bramy wykonana jest z aluminiowego, ekstrudowanego profilu PE 100. Kształt oraz grubość jego ścianek została tak dobrana, aby zbudowana z niego kurtyna była stabilna i odporna na działanie czynników mechanicznych. Istnieje możliwość zastosowania w kurtynie bramy profili z przeszkleniem PER 100. Profile i prowadnice powlekane są farbami proszkowymi w szerokiej palecie kolorów RAL. Kurtyna nawijana jest na stalową rurę nawojową osadzoną na konsolach stanowiących jej podporę i łożyskowanie. W przypadku bram montowanych w obrębie nadproża, należy zwrócić uwagę na minimalną jego wysokość, niezbędną dla zabudowy. Ze względu na rodzaj zastosowanej konsoli możemy podzielić bramę przemysłową na dwa rodzaje: - na konsolach jezdnych: BPR/KNJ, - na konsolach stałych: BPR/KNS. Komfort obsługi Bramę przemysłową możemy zamontować zarówno w obiektach już istniejących jak i nowo powstających. Sterowanie bramą odbywa się za pomocą przełącznika umieszczonego wewnątrz budynku. W zależności od potrzeb można zastosować sterowanie radiowe lub inne wybrane kombinacje urządzeń sterujących, podnoszących komfort obsługi. Bezpieczeństwo Zgodnie z obowiązującymi normami brama przemysłowa standardowo wyposażona jest w poniższe rodzaje zabezpieczeń: - hamulec bezpieczeństwa, stanowiący zabezpieczenie przed samoczynnym rozwinięciem się kurtyny bramy; - kontaktowy czujnik bezpieczeństwa w listwie dolnej, zabezpiecza przed przygnieceniem zamykającą się kurtyną bramy; - układ fotokomórek, reagujący na ruch w świetle bramy i powodujący pod wpływem tego ruchu zatrzymanie lub powrót kurtyny bramy; - awaryjny napęd ręczny, umożliwiający w przypadku awarii zasilania otwarcie lub zamknięcie bramy za pomocą korby lub łańcucha. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego. Wymagania System bramy przemysłowej Aluprof posiada badanie typu i ocenę techniczną bram zwijanych wg PN-EN :2005.

200 SYSTEMY BRAM / brama zwijana przemysłowa BPR Brama przemysłowa - przykład zabudowy konsole stałe KNS konsole jezdne KNJ 199

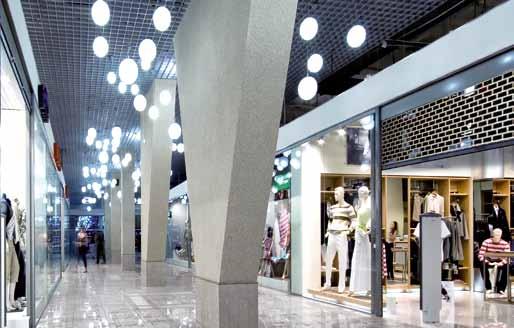

201 KRATA ZWIJANA BKR SYS T EM Y K R AT Funkcjonalność Podstawową funkcją kraty jest zabezpieczenie obiektu przy jednoczesnej możliwości prezentacji witryn sklepowych, zapewnienia właściwej wentylacji w pasażach handlowych i garażach podziemnych. Może być montowana zarówno w obiektach będących w trakcie budowy, jak i w już istniejących budynkach. Budowa W zależności od gabarytów oraz warunków zabudowy istnieje możliwość zamontowania kraty zwijanej na: - konsolach BKR/KNB, BKR/KNS, BKR/KNJ, - w skrzynkach BKR/SK, Kurtyna kraty może być wykonana z aluminiowego, ekstrudowanego profilu kratowego PEK 52, PEK 77, PEK 80 lub PEK 100. Profile i prowadnice powlekane są farbami proszkowymi w szerokiej palecie kolorów RAL. Komfort obsługi Sterowanie kratą odbywa się za pomocą przełącznika umieszczonego wewnątrz lub na zewnątrz pomieszczenia. W zależności od potrzeb można zastosować sterowanie lub kombinację urządzeń sterujących, które podnoszą komfort obsługi. Bezpieczeństwo Zgodnie z obowiązującymi normami krata zwijana standardowo wyposażona jest w zabezpieczenie przeciwspadowe. Może być doposażona w zabezpieczenie przed przygnieceniem podczas zamykania, przed podniesieniem oraz w zestaw fotokomórek. W przypadku awarii zasilania, kratę można otworzyć za pomocą awaryjnego napędu ręcznego. Hamulec elektromagnetyczny napędu wraz z wieszakami blokującymi mogą skutecznie udaremnić wszelkie próby podniesienia kraty. Paleta kolorów Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego. Wymagania Kraty zwijane systemu Aluprof posiadają wstępne badania typu, które zostały wykonane przez jednostkę notyfikowaną i są udostępniane na prośbę klientów. 200

202 SYSTEMY BRAM / krata zwijana BKR Krata zwijana - przykład zabudowy w skrzynce SK 250 i SK 300 WARIANT 1 w skrzynce SK 250 i SK 300 WARIANT 2 w skrzynce SK 250 i SK 300 WARIANT 3 201

203 SYSTEMY BRAM / krata zwijana BKR Krata zwijana - przykład zabudowy w skrzynce SK 350 WARIANT 1 w skrzynce SK 350 WARIANT 2 202

204 SYSTEMY BRAM / krata zwijana BKR Krata zwijana - przykład zabudowy konsole KNB konsole jezdne KNJ konsole stałe KNS 203

205 PROFILE SYSTEMÓW ROLETOWYCH, BRAMOWYCH I KRATOWYCH wysokość profilu: 77mm grubość: 18,5mm wysokość profilu: 77mm grubość: 18,5mm wysokość profilu: 80mm grubość: 18,5mm wysokość profilu: 80mm grubość: 18,5mm wysokość profilu: 100mm grubość: 25mm 204

206 ROLETY ZEWNĘTRZNE A BILANS ENERGETYCZNY BUDYNKU Czy wiesz, że: Zimą okna i drzwi przyczyniają się do straty nawet do 25% ciepła a latem w 80% chłoną światło słoneczne? Aby zaoszczędzić energię zimą i uniknąć nadmiernego nagrzewania się pomieszczeń latem warto zastosować rolety zewnętrzne Aluprof. Rolety zewnętrzne Aluprof pozwalają na redukcję wydatków na energię przez cały rok nawet do 30%. Dzięki roletom zewnętrznym Aluprof 205 ZYSKAJ lepszą izolację zimą ZREDUKUJ napływ ciepła latem

207 206
