1 OGNIOODPORNE PŁYTY TRIMOTERM

2 Spis treści 1 OGNIOODPORNE PŁYTY TRIMOTERM 2 Trimoterm Perform 6 Trimoterm Power 10 Trimoterm Sound 13 TYPY PŁYT TRIMOTERM I OPCJE PROFILOWANIA 14 Typy płyt Trimoterm 16 Profilowanie płyt Trimoterm 19 ELEMENTY DEKORACYJNE I MOCUJĄCE DO PŁYT FASADOWYCH TRIMOTERM 20 Elementy dekoracyjne i mocujące do płyt fasadowych Trimoterm 21 Elementy dekoracyjne do płyt fasadowych Trimoterm

3 OGNIOODPORNE PŁYTY TRIMOTERM Ognioodporny system fasadowy i ścienny Trimoterm to wysokiej jakości, wszechstronne i przyjazne dla środowiska rozwiązanie budowlane do zastosowań wymagających wysokiej odporności ogniowej oraz izolacyjności akustycznej i cieplnej. Oferuje perfekcyjne połączenie funkcjonalności i trwałości, zapewniając jednocześnie znakomity efekt architektoniczny. Dostępny z kompletnym zakresem komponentów, spełniający wszystkie normy krajowe Trimoterm jest odpowiedni do zastosowań jako zewnętrzna okładzina fasadowa i dachowa, wewnętrzne ściany działowe, ściany czy sufity ognioodporne. Dzięki wysokiej odporności ogniowej, znakomitej izolacyjności cieplnej i akustycznej, a także własnościom higienicznym, płyty Trimoterm mogą być z powodzeniem stosowane w najbardziej wymagających środowiskach, takich jak produkcja energii czy przetwórstwo żywności oraz przemysł farmaceutyczny. Zalety: Wyjątkowa jakość Wysoka odporność ogniowa do 240 min Znakomita izolacyjność cieplna i akustyczna Wiodąca na rynku hermetyczność i wodoszczelność Najwyższe noty A+ w systemie BREEAM Bardzo dobra funkcjonalność konstrukcyjna Elastyczność projektowania Projekty i certyfikaty na całym świecie Doskonała obsługa klienta Oferta produktów: Trimoterm Perform Wszechstronny, mocny i kompaktowy system fasadowy i dachowy. Trimoterm Power System fasadowy i dachowy o wysokiej izolacyjności cieplnej i możliwościach w zakresie rozpiętości konstrukcyjnych. Trimoterm Sound System fasadowy o wyjątkowym poziomie izolacyjności akustycznej. 1

4 TRIMOTERM PERFORM Wysoka funkcjonalność Wszechstronne zastosowania Długi okres użytkowania Spełnia wymagania projektów specjalnych 2

5 TRIMOTERM PERFORM R Trimoterm Perform R to wysokiej jakości system fasadowy i dachowy odpowiedni do niemal wszystkich budynków, zarówno do zastosowań wewnętrznych, jak i zewnętrznych. WŁASNOŚCI TECHNICZNE PŁYTY FASADOWE Grubość płyty mm Masa kg/m 2 FTV 14,00 15,00 17,00 19,00 21,00 22,30 24,00 26,20 29,00 33,00 Masa kg/m 2 FTV HL 14,20 15,20 17,20 19,20 21,20 22,50 24,20 26,40 29,20 33,20 EI Odporność ogniowa FTV (EN 14509) EI Odporność ogniowa FTV HL (EN 14509) Współczynnik U W/m 2 k (EN 14509) N/A N/A EI60 EI120 EI180 N/A EI20 EI60 EI120 EI180 EI240 0,74 0,63 0,48 0,39 0,33 0,30 0,26 0,23 0,20 0,17 Rw Izolacyjność akustyczna (C;Ctr) Db (EN 14509) N/A 30 (-2;-3) 31 (-2;-3) 32 (-1;-3) 32 (-1;-2) Przepuszczalność wody (EN 14509) Klasa A (1200Pa) EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS 1181 Cert. No. 650d to LPS 1181 PŁYTY DACHOWE Grubość płyty mm Masa kg/m 2 16,30 18,30 20,30 22,30 25,30 27,60 30,30 EI Odporność ogniowa (EN 14509) REI30 REI120 Współczynnik U W/m 2 k (EN 14509) 0,64 0,49 0,39 0,33 0,27 0,23 0,20 Rw Izolacyjność akustyczna (C;Ctr) Db (EN 14509) Przepuszczalność wody (EN 14509) 32 (-1;-4) Klasa B (900Pa) 33 (-1;-4) EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS

6 TRIMOTERM PERFORM C Trimoterm Perform C to wszechstronny, mocny i kompaktowy system fasadowy i dachowy, w którym najważniejsze znaczenie ma bezpieczeństwo budowy i trwałość produktów. Dodatkowo, Trimoterm Perform C wykonany jest ze starannie wyselekcjonowanych materiałów spełniających najsurowsze wymagania prawne poszczególnych rynków. WŁASNOŚCI TECHNICZNE PŁYTY FASADOWE Grubość płyty mm Masa kg/m 2 14,90 16,10 18,50 20,90 23,30 24,90 27,00 29,70 33,00 37,80 Masa kg/m 2 FTV HL 15,10 16,30 18,70 21,10 23,50 25,10 27,10 29,80 33,20 38,00 EI Odporność ogniowa FTV (EN 14509) EI Odporność ogniowa FTV HL (EN 14509) Współczynnik U W/m 2 k (EN 14509) N/A EI30 EI60 EI120 EI180 EI240 N/A EI20 EI60 EI120 EI180 EI240 0,75 0,64 0,49 0,40 0,33 0,30 0,27 0,24 0,20 0,17 Rw Izolacyjność akustyczna (C;Ctr) Db (EN 14509) N/A 30 (-2;-3) 31 (-2;-3) 32 (-1;-3) 32 (-1;-2) Przepuszczalność wody (EN 14509) Klasa A (1200Pa) EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS 1181 Cert. No. 650d to LPS 1181 Environmental Profiles Scheme ENP516 PŁYTY DACHOWE Grubość płyty mm Masa kg/m 2 SNV 17,50 19,90 22,30 24,70 28,30 31,00 34,30 EI Odporność ogniowa (EN 14509) REI30 REI60 REI120 REI180 Współczynnik U W/m 2 k (EN 14509) 0,65 0,50 0,40 0,34 0,27 0,24 0,21 Rw Izolacyjność akustyczna (C;Ctr) Db (EN 14509) Przepuszczalność wody (EN 14509) 32 (-1; -4) Klasa B (900Pa) 33 (-1; -4) EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS

7 5

8 TRIMOTERM POWER Wysoka izolacyjność cieplna Wysoka funkcjonalność konstrukcyjna Do 100% szybszy montaż Oszczędność kosztów i energii Stabilny klimat wewnętrzny i jakość powietrza 6

9 TRIMOTERM POWER T System fasadowy i dachowy Trimoterm Power T gwarantuje wysoką izolacyjność cieplną, stabilny klimat wewnętrzny, dobrą jakość powietrza i oszczędność energii dzięki mniejszym stratom ciepła i niższym kosztom bieżącym nawet w najbardziej wymagających środowiskach. WŁASNOŚCI TECHNICZNE PŁYTY FASADOWE Grubość płyty mm Masa kg/m 2 FTV 13,50 14,40 16,20 18,00 19,80 21,00 22,50 24,50 27,00 30,60 Masa kg/m 2 FTV HL 13,70 14,60 16,40 18,20 20,00 21,20 22,70 24,70 27,20 30,80 EI Odporność ogniowa FTV (EN 14509) EI Odporność ogniowa FTV HL (EN 14509) Współczynnik U W/m 2 k (EN 14509) N/A N/A EI60 EI120 EI180 N/A EI20 EI60 EI120 EI180 EI240 0,69 0,58 0,45 0,36 0,30 0,28 0,25 0,21 0,19 0,16 Rw Izolacyjność akustyczna (C;Ctr) Db (EN 14509) N/A N/A N/A N/A 30 (-1;-3) Przepuszczalność wody (EN 14509) Klasa A (1200Pa) EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS 1181 Cert. No. 650d to LPS 1181 Environmental Profiles Scheme ENP516 PŁYTY DACHOWE Grubość płyty mm Masa kg/m 2 SNV 15,70 17,50 19,30 21,10 23,90 25,90 28,40 EI Odporność ogniowa EN 14509) REI30 REI120 Współczynnik U W/m 2 k (EN 14509) Rw Izolacyjność akustyczna (C;Ctr) Db (EN 14509) Przepuszczalność wody (EN 14509) 0,58 0,44 0,36 0,30 0,24 0,21 0,18 N/A N/A N/A N/A N/A N/A N/A Klasa B (900Pa) EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS 1181 Cert. No. 650d to LPS 1181 Environmental Profiles Scheme ENP516 7

10 TRIMOTERM POWER S System fasadowy Trimoterm Power S zapewnia większe rozpiętości konstrukcyjne, a jednocześnie wysoką wytrzymałość na duże obciążenia wiatrowe. Trimoterm Power S umożliwia również do 100% szybszy montaż i większą trwałość. WŁASNOŚCI TECHNICZNE PŁYTY FASADOWE Grubość płyty mm Masa kg/m 2 FTV 14,60 15,80 18,10 20,40 22,60 24,10 26,10 28,60 31,80 36,30 Masa kg/m 2 FTV HL 14,80 16,00 18,30 20,50 22,80 24,30 26,30 28,80 32,00 36,50 EI Odporność ogniowa FTV (EN 14509) EI Odporność ogniowa FTV HL (EN 14509) Współczynnik U W/m 2 k (EN 14509) N/A EI30 EI60 EI120 EI180 EI240 N/A EI30 EI60 EI120 EI180 EI240 0,77 0,66 0,50 0,41 0,34 0,31 0,28 0,24 0,21 0,17 Rw Izolacyjność akustyczna (C;Ctr) Db (EN 14509) N/A 30 (-2;-3) 31 (-2;-3) 32 (-1;-3) 32 (-1;-2) Przepuszczalność wody (EN 14509) Klasa A (1200Pa) EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS 1181 Cert. No. 650d to LPS

11 9

12 TRIMOTERM SOUND Znakomita absorpcja dźwięków Przyjemne otoczenie życia i pracy Spełnia najbardziej surowe wymagania w zakresie izolacyjności akustycznej Prosty i szybki montaż 10

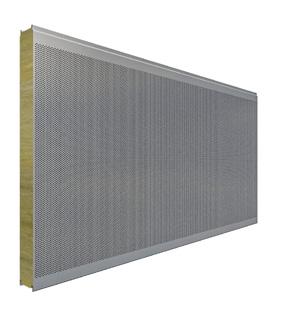

13 TRIMOTERM SOUND Płyty Trimoterm Sound oferują wyjątkową ochronę przed hałasem, przyczyniając się do lepszego samopoczucia osób przebywających w otoczeniu. Znakomite własności płyt Trimoterm Sound w zakresie absorpcji dźwięków uzupełniają standardowe własności płyt Trimoterm. Perforowana po jednej stronie struktura umożliwia pochłanianie dźwięków DLα = 8dB oraz zapewnia izolacyjność akustyczną 34 db dla płyty. WŁASNOŚCI TECHNICZNE PŁYTY FASADOWE Grubość płyty mm Rw Izolacyjność akustyczna db (EN ISO ) Współczynnik pochłaniania dźwięków db (EN ISO 354) 34 (-2; -4) 8,30 EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS 1181 Cert. No. 650d to LPS 1181 Własności techniczne płyt określone są w specyfikacjach technicznych Trimoterm Perform i Trimoterm Power. PŁYTY DACHOWE Grubość płyty mm Rw Izolacyjność akustyczna db (EN ISO ) Współczynnik pochłaniania dźwięków db (EN ISO 354) 34 (-2; -4) 8,30 EN Cert. No. 650a to LPS 1208 Cert. No. 650b to LPS 1181 Własności techniczne płyt określone są w specyfikacjach technicznych Trimoterm Perform i Trimoterm Power. 11

14 12

15 TYPY PŁYT TRIMOTERM I PROFILOWANIE PŁYT System fasadowy Trimoterm dostępny jest w postaci różnych typów płyt dla ścian i dachów ze standardowymi lub ukrytymi łącznikami. Możliwe są też różne opcje profilowania, poszerzające zakres zastosowań płyt oraz możliwości projektowe tak, by spełnić indywidualne potrzeby każdego projektu architektonicznego. 13

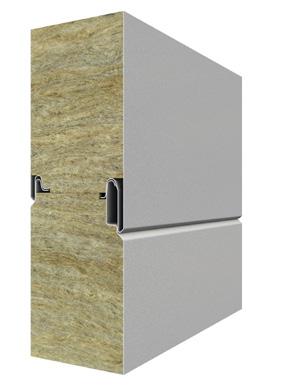

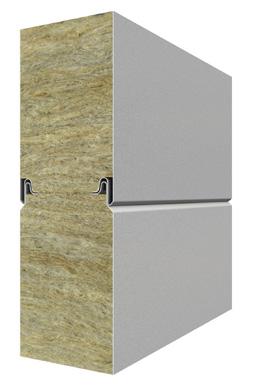

16 TYPY PŁYT TRIMOTERM Dostępność szerokiej oferty płyt Trimoterm i ich własności techniczne pozwalają tworzyć w prawdziwie swobodny sposób estetyczne, unikalne rozwiązania architektoniczne dla każdego typu budynku. PŁYTY FASADOWE TRIMOTERM ZE STANDARDOWYM ŁĄCZNIKIEM (FTV) System łączników standardowych (FTV) stanowi podstawową metodę mocowania płyt Trimoterm i jest odpowiedni do poziomego, pionowego i segmentowego montażu płyt. Strona A s Strona B Zakres długości płyt do 14 m. Standardowe szerokości płyt wynoszą 1000 i 1200 mm. Niestandardowe szerokości płyt dostępne są na indywidualne zamówienie. PŁYTY FASADOWE TRIMOTERM Z UKRYTYM ŁĄCZNIKIEM (FTV HL) System łączników ukrytych (FTV HL) oferuje gładki wygląd fasady bez widocznych mocowań. Płyty Trimoterm z ukrytymi łącznikami przeznaczone są głównie do montażu pionowego, ale w niektórych warunkach i przy pewnych ograniczeniach mogą być też używane w przypadku poziomego montażu okładziny. Strona A s Strona B Zakres długości płyt do 14 m. Standardowa szerokość płyty wynosi 1000 mm. Niestandardowe szerokości płyt dostępne są na indywidualne zamówienie. 14

17 PŁYTY DACHOWE TRIMOTERM (SNV) Ognioodporne płyty dachowe Trimoterm stanowią perfekcyjne rozwiązanie dla dachów pochyłych. Ze względu na znakomite własności techniczne oraz kompletny pakiet rozwiązań i elementów, systemy dachowe Trimoterm umożliwiają aktywne i kreatywne dostosowanie do wszystkich wymagań budynkowych. Dzięki swojej różnorodności są odpowiednie do montażu jako fasady, ściany działowe czy sufity. Strona A s 1000 Strona B Standardowa szerokość płyty wynosi 1000 mm. Zakres długości płyt do 14 m. PŁYTY TRIMOTERM SOUND (FTV, FTV HL, SNV) Płyty Trimoterm sound używane są jako płyty akustyczne przeznaczone wyłącznie do zastosowań wewnętrznych. Mogą być wykorzystywane jako okładzina kabin dźwiękochłonnych, ściany działowe czy dodatkowa okładzina fasad i dachów. FTV Strona A s 1000 Strona B FTV HL Strona A s 1000 Strona B SNV Strona A s 1000 Strona B Standardowa szerokość płyty wynosi 1000 mm. Zakres długości płyt do 14 m. 15

18 PROFILOWANIE PŁYT TRIMOTERM Dzięki szerokiemu wyborowi płyt Trimoterm łatwe jest uzyskanie niepowtarzalnych efektów wizualnych. Różne opcje profilowania pozwalają spełnić wymagania każdego projektu. OPCJE PROFILOWANIA ZEWNĘTRZNEGO PROFIL S (S) 50 0,4 50 0,4 PROFIL V (V) 100 1,4 6, ,4 PROFIL V (V2) 200 1,4 6,2 1,4 PROFIL GŁADKI (G) PROFIL MIKROLINIOWY (M) 15 0,4 7,5 7,5 15 0,4 PROFIL MIKROLINIOWY (M3) 30 1, ,5 PROFIL MULTI VARIO (X01) 100 1, ,5 PROFIL TRAPEZOWY

19 OPCJE PROFILOWANIA WEWNĘTRZNEGO PROFIL S (S) 50 0,4 50 0,4 PROFIL V (V) 100 1,4 6, ,4 PROFIL V (V2) 200 1,4 6,2 1,4 PROFIL GŁADKI (G) PROFIL MIKROLINIOWY (M2) 20 1, ,0 PŁYTY FASADOWE (FTV, FTV HL) PŁYTY DACHOWE (SNV) OPCJA PROFILOWANIA A B Profil S (S) Profil V (V, V2) Profil gładki (G) Profil mikroliniowy (M, M3) Profil mikroliniowy (M2) Profil multi-vario (X) OPCJA PROFILOWANIA A B Profil trapezowy Profil S (S) Profil V (V, V2) Profil gładki (G) Profil mikroliniowy (M2) Zewnętrzną stroną płyty jest zazwyczaj strona A, a wewnętrzną stroną płyty jest strona B. Na indywidualne zamówienie dostępne są także dodatkowe opcje i wariacje profili V. Profil gładki (G) może być używany po zewnętrznej lub wewnętrznej stronie płyty. Aby zapewnić optymalnie gładką powierzchnię zewnętrznej strony płyty, należy użyć arkusza blachy o grubości 0,7 mm. Oznaczenie płyty (Trimoterm Perform R FTV-60/1000 MS) Trimoterm Perform R FTV M S funkcjonalność typ płyty strona A strona B grubość szerokość 17

20 18

21 ELEMENTY DEKORACYJNE I MOCUJĄCE DLA PŁYT FASADOWYCH TRIMOTERM Szeroki wybór różnych typów płyt i opcji profilowania w połączeniu z różnorodnymi elementami dekoracyjnymi stwarza prawie nieograniczone możliwości projektowe dla każdego typu budynku. 19

22 ELEMENTY DEKORACYJNE I MOCUJĄCE DLA PŁYT FASADOWYCH TRIMOTERM Elementy dekoracyjne Trimo podkreślają wybraną linię fasady, zakrywają widoczne łączniki i nadają budynkowi wyjątkową atrakcyjność. Do wyboru są różne wersje elementów produkowanych z cienkiej blachy lub ekstrudowanego i anodowanego aluminium. HF 102 PROFIL OMEGA 22 15,5 39, ,6 39, ,6 HF5 DEKORACYJNY PROFIL OKIENNY HF6 DEKORACYJNY PROFIL OMEGA HF4 DEKORACYJNY PROFIL OMEGA

23 ELEMENTY DEKORACYJNE DLA PŁYT FASADOWYCH TRIMOTERM HF1 PROFIL T HF2 PROFIL TRAPEZOWY 160 HF7 PROFIL TRÓJKĄTNY HF8 PROFIL ELIPTYCZNY HF9 PROFIL PÓŁOKRĄGŁY

24 PROFIL FIRMY Trimo jest jedną z wiodących spółek europejskich oferujących oryginalne i kompletne rozwiązania obudowy budynkowej. Specjalistyczna wiedza, zrównoważony rozwój, niezawodność i przyszłościowe myślenie to podstawowe czynniki sukcesu, dzięki którym Trimo obecne jest na całym świecie. Obecnie Trimo sprzedaje produkty i usługi pod własną marką w ponad 60 krajach na świecie i posiada sieć sprzedaży w prawie 30 krajach. Do partnerów Trimo należą takie firmy jak Airbus, London Heathrow Airport, Nestle, Philips, DHL, Porsche, McLaren, IKEA, Prologis, Mercedes Benz, Coca Cola i wiele innych. TRIMO POLSKA SP. Z O.O. UL. RABCZAŃSKA WARSZAWA, POLSKA T: T: E: TRIMO.PL@TRIMO-GROUP.COM Zgodnie z polityką stałego rozwoju produktów, Trimo zastrzega sobie prawo do zmian specyfikacji lub projektów produktów bez uprzedniego powiadomienia. Ostatnia wersja dokumentu dostępna jest na stronie internetowej Informacje na temat dostaw płyt znajdują się w Ogólnych Warunkach Sprzedaży Trimo. Opublikowane przez: TRIMO d.o.o., PL, 07/2017 Informacje / szczegóły zawarte w tej ulotce mają charakter ogólny.
