8 SYSTEMY fasadowe

9 SYSTEMY FASADOWE S Y S T E M MB-SR50 MB-SR50 HI! 9 S Y S T E M MB-SG50! 45 S Y S T E M MB-SR50 PL S Y S T E M MB-SG50 SEMI! 18! 46 S Y S T E M MB-SR50 A! 20 S Y S T E M MB-SE75 MB-SE75 HI! 52 S Y S T E M MB-SR50 EFEKT! 22 ROZWIĄZANIA INDYWIDUALNE S Y S T E M MB-SR50 EI! 28 S Y S T E M MB-SR80! 54 S Y S T E M MB-SR50N MB-SR50N HI! 32 S Y S T E M MB-SR100! 56 S Y S T E M MB-SR50 IW S Y S T E M MB-SG60! 40!58

10 S Y S T E M MB-SR50 MB-SR50 HI SYSTEMY FASADOWE System ściany słupowo-ryglowej, w oparciu o który wykonuje się zabudowy zewnętrzne i wewnętrzne, wszelkiego rodzaju lekkie ściany osłonowe, duże przeszklone płaszczyzny, a także struktury przestrzenne takie jak: rotundy, ogrody zimowe, wiatrołapy, werandy, świetliki, daszki itp. Kształt słupów i rygli pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. System MB-SR50 umożliwia uzyskanie różnych wersji wyglądu zewnętrznego, m. in tzw. poziomej lub pionowej linii (MB-SR50 PL), a także wersji półstrukturalnej (MB-SR50 EFEKT). Można ten system stosować także nakładkowo na konstrukcję drewnianą lub stalową MB-SR50 A. Są z nim powiązane również konstrukcje o specyficznej funkcjonalności i parametrach, takie jak MB-SR50 EI. ŚCIANA SŁUPOWO RYGLOWA Swoboda w projektowaniu Dzięki bogatej ofercie profili, architekci i projektanci mogą realizować nawet najbardziej śmiałe pomysły w zakresie konstrukcji aluminiowo-szklanych. Szerokie możliwości zastosowania System przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych płaskich typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji przestrzennych. Głębokość kształtowników: słupy: mm, rygle: mm. Zakres grubości wypełnień: - dla wersji podstawowej: 4-48 mm, - dla wersji o podwyższonej izolacyjności termicznej MB-SR50 HI: mm. KOMOD, Kijów, Ukraina Wysoka estetyka systemu. Warianty wykonania Kształt słupów i rygli, pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Dodatkowo profile posiadają zaokrąglone zewnętrzne naroża dające tzw. efekt softline. Odmianą estetyczną fasady jest MB-SR50 PL tzw. pozioma i pionowa linia, gdzie podkreślone są podziały poziome lub pionowe. Szczególną odmianą jest MB-SR50 EFEKT, który zbliżony jest wyglądem do ściany strukturalnej, od zewnątrz uzyskujemy jednolitą, gładką ścianę szkła podzieloną strukturą pionowych i poziomych linii o szerokości 20 mm. Innymi bazujących na MB-SR50 propozycjami konstrukcji o specyficznej estetyce i budowie są rozwiązania systemu nakładkowego na stal i drewno MB-SR50A. projekt / SA KiewProjekt, arch. W.P. Owsiannikow, arch. N.A. Zubi realizacja / T.M.M. Sp. z o.o. W razie potrzeby zastosowania konstrukcji o profilach bez zaokrąglonych krawędzi, umożliwiającego budowę fasad o zlicowanych od wewnątrz powierzchniach słupów i rygli proponujemy system MB-SR50N. 9

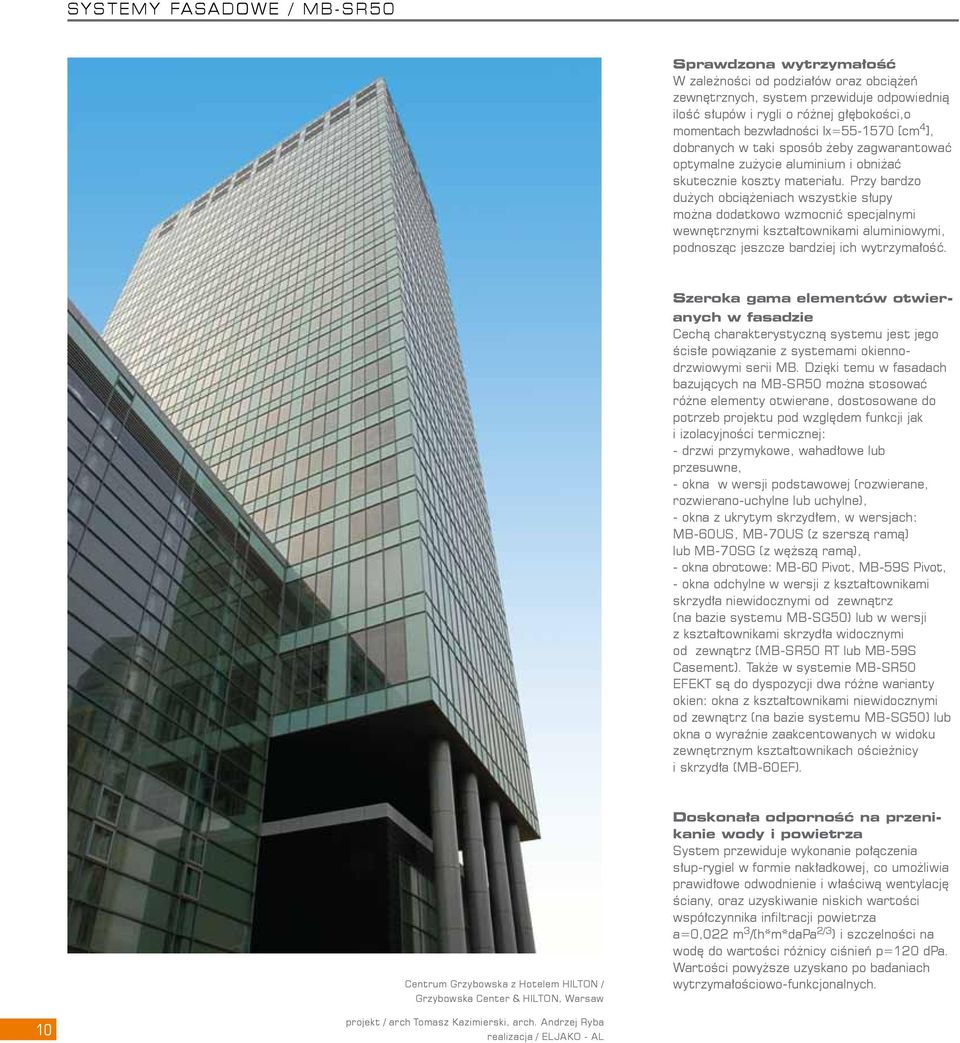

11 SYSTEMY FASADOWE / MB-SR50 Sprawdzona wytrzymałość W zależności od podziałów oraz obciążeń zewnętrznych, system przewiduje odpowiednią ilość słupów i rygli o różnej głębokości,o momentach bezwładności Ix= [cm 4 ], dobranych w taki sposób żeby zagwarantować optymalne zużycie aluminium i obniżać skutecznie koszty materiału. Przy bardzo dużych obciążeniach wszystkie słupy można dodatkowo wzmocnić specjalnymi wewnętrznymi kształtownikami aluminiowymi, podnosząc jeszcze bardziej ich wytrzymałość. Szeroka gama elementów otwieranych w fasadzie Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okiennodrzwiowymi serii MB. Dzięki temu w fasadach bazujących na MB-SR50 można stosować różne elementy otwierane, dostosowane do potrzeb projektu pod względem funkcji jak i izolacyjności termicznej: - drzwi przymykowe, wahadłowe lub przesuwne, - okna w wersji podstawowej (rozwierane, rozwierano-uchylne lub uchylne), - okna z ukrytym skrzydłem, w wersjach: MB-60US, MB-70US (z szerszą ramą) lub MB-70SG (z węższą ramą), - okna obrotowe: MB-60 Pivot, MB-59S Pivot, - okna odchylne w wersji z kształtownikami skrzydła niewidocznymi od zewnątrz (na bazie systemu MB-SG50) lub w wersji z kształtownikami skrzydła widocznymi od zewnątrz (MB-SR50 RT lub MB-59S Casement). Także w systemie MB-SR50 EFEKT są do dyspozycji dwa różne warianty okien: okna z kształtownikami niewidocznymi od zewnątrz (na bazie systemu MB-SG50) lub okna o wyraźnie zaakcentowanych w widoku zewnętrznym kształtownikach ościeżnicy i skrzydła (MB-60EF). Centrum Grzybowska z Hotelem HILTON / Grzybowska Center & HILTON, Warsaw Doskonała odporność na przenikanie wody i powietrza System przewiduje wykonanie połączenia słup-rygiel w formie nakładkowej, co umożliwia prawidłowe odwodnienie i właściwą wentylację ściany, oraz uzyskiwanie niskich wartości współczynnika infiltracji powietrza a=0,022 m 3 /(h*m*dapa 2/3 ) i szczelności na wodę do wartości różnicy ciśnień p=120 dpa. Wartości powyższe uzyskano po badaniach wytrzymałościowo-funkcjonalnych. 10 projekt / arch Tomasz Kazimierski, arch. Andrzej Ryba realizacja / ELJAKO - AL

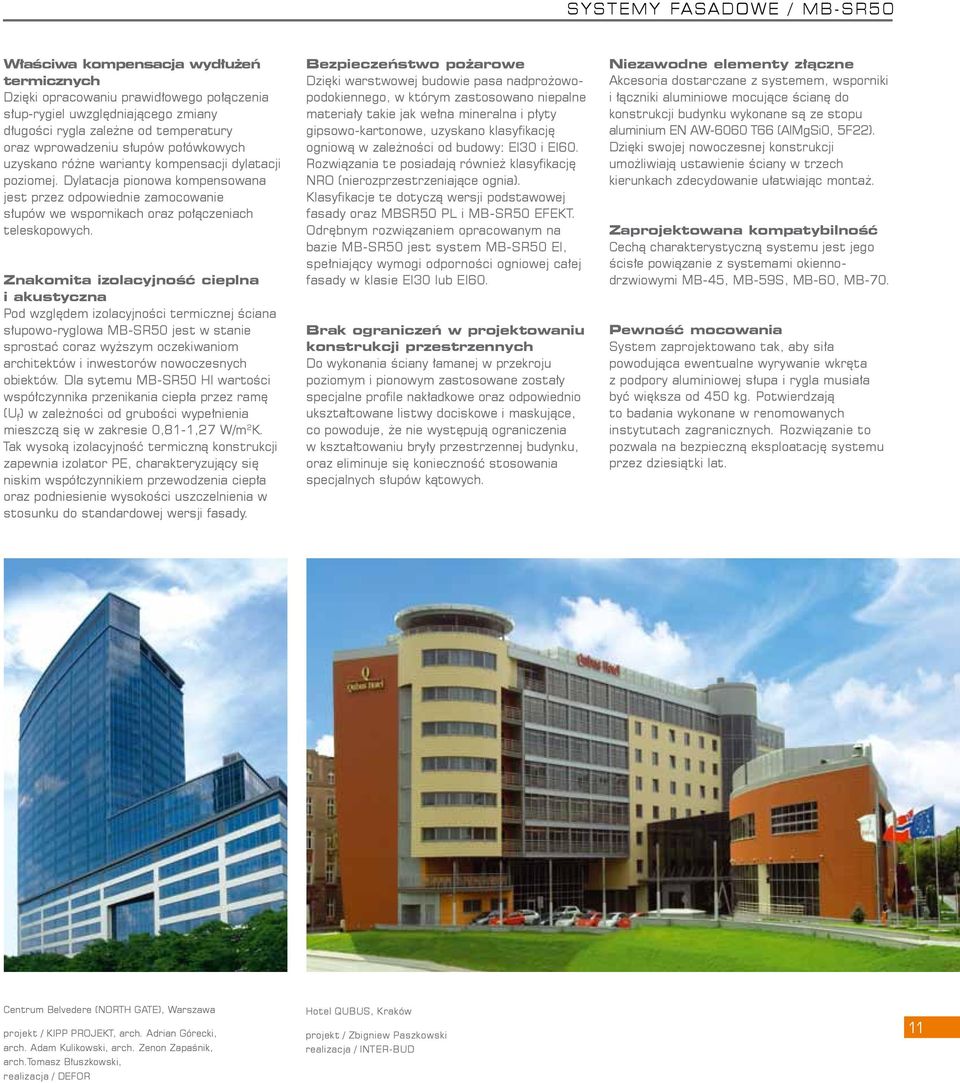

12 SYSTEMY FASADOWE / MB-SR50 Właściwa kompensacja wydłużeń termicznych Dzięki opracowaniu prawidłowego połączenia słup-rygiel uwzględniającego zmiany długości rygla zależne od temperatury oraz wprowadzeniu słupów połówkowych uzyskano różne warianty kompensacji dylatacji poziomej. Dylatacja pionowa kompensowana jest przez odpowiednie zamocowanie słupów we wspornikach oraz połączeniach teleskopowych. Znakomita izolacyjność cieplna i akustyczna Pod względem izolacyjności termicznej ściana słupowo-ryglowa MB-SR50 jest w stanie sprostać coraz wyższym oczekiwaniom architektów i inwestorów nowoczesnych obiektów. Dla sytemu MB-SR50 HI wartości współczynnika przenikania ciepła przez ramę (U f ) w zależności od grubości wypełnienia mieszczą się w zakresie 0,81-1,27 W/m 2 K. Tak wysoką izolacyjność termiczną konstrukcji zapewnia izolator PE, charakteryzujący się niskim współczynnikiem przewodzenia ciepła oraz podniesienie wysokości uszczelnienia w stosunku do standardowej wersji fasady. Bezpieczeństwo pożarowe Dzięki warstwowej budowie pasa nadprożowopodokiennego, w którym zastosowano niepalne materiały takie jak wełna mineralna i płyty gipsowo-kartonowe, uzyskano klasyfikację ogniową w zależności od budowy: EI30 i EI60. Rozwiązania te posiadają również klasyfikację NRO (nierozprzestrzeniające ognia). Klasyfikacje te dotyczą wersji podstawowej fasady oraz MBSR50 PL i MB-SR50 EFEKT. Odrębnym rozwiązaniem opracowanym na bazie MB-SR50 jest system MB-SR50 EI, spełniający wymogi odporności ogniowej całej fasady w klasie EI30 lub EI60. Brak ograniczeń w projektowaniu konstrukcji przestrzennych Do wykonania ściany łamanej w przekroju poziomym i pionowym zastosowane zostały specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, co powoduje, że nie występują ograniczenia w kształtowaniu bryły przestrzennej budynku, oraz eliminuje się konieczność stosowania specjalnych słupów kątowych. Niezawodne elementy złączne Akcesoria dostarczane z systemem, wsporniki i łączniki aluminiowe mocujące ścianę do konstrukcji budynku wykonane są ze stopu aluminium EN AW-6060 T66 (AlMgSi0, 5F22). Dzięki swojej nowoczesnej konstrukcji umożliwiają ustawienie ściany w trzech kierunkach zdecydowanie ułatwiając montaż. Zaprojektowana kompatybilność Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okiennodrzwiowymi MB-45, MB-59S, MB-60, MB-70. Pewność mocowania System zaprojektowano tak, aby siła powodująca ewentualne wyrywanie wkręta z podpory aluminiowej słupa i rygla musiała być większa od 450 kg. Potwierdzają to badania wykonane w renomowanych instytutach zagranicznych. Rozwiązanie to pozwala na bezpieczną eksploatację systemu przez dziesiątki lat. Centrum Belvedere (NORTH GATE), Warszawa projekt / KIPP PROJEKT, arch. Adrian Górecki, arch. Adam Kulikowski, arch. Zenon Zapaśnik, arch.tomasz Błuszkowski, realizacja / DEFOR Hotel QUBUS, Kraków projekt / Zbigniew Paszkowski realizacja / INTER-BUD 11

13 SYSTEMY FASADOWE / MB-SR50 Obniżona pracochłonność Eliminacja wszelkiego typu wycięć w bocznych płaszczyznach słupów oraz montaż wypełnienia poprzez przykręcanie listew dociskowych wkrętami samowiercącymi bez konieczności wstępnego wykonywania otworów w izolatorze pozwoliła na obniżenie pracochłonności. Parametry techniczne: Współczynnik przenikania ciepła: U f od 0,81 W/m 2 K Infiltracja powietrza: klasa AE1200, EN 12153:2003; EN 12152:2002 Szczelność na wodę opadową: klasa RE1200, EN 12155:2003; EN 12154:2002 Odporność na obciążenie wiatrem: klasa 2400Pa, EN 12179:2002; EN 13116:2002 Izolacyjność akustyczna: R w do 46 (-2,-6) db ARKOŃSKA BUSINESS PARK, Gdańsk projekt / APA - Wojciechowski: arch. Szymon Wojciechowski, arch. Michał Sadowski, arch. Magda Rachuta, arch. Kuba Stankiewicz, arch. Agnieszka Matys, arch. Monika Wiercioch, arch. Beata Książek realizacja / Metalplast-Stolarka Konstrukcje dostępne w systemie MB-SR50: MB-SR50 HI 12 MB-SR50 EFEKT MB-SR50 PL MB-SR50 A MB-SR50 EI MB-SG50 okno odchylne okno połaciowe

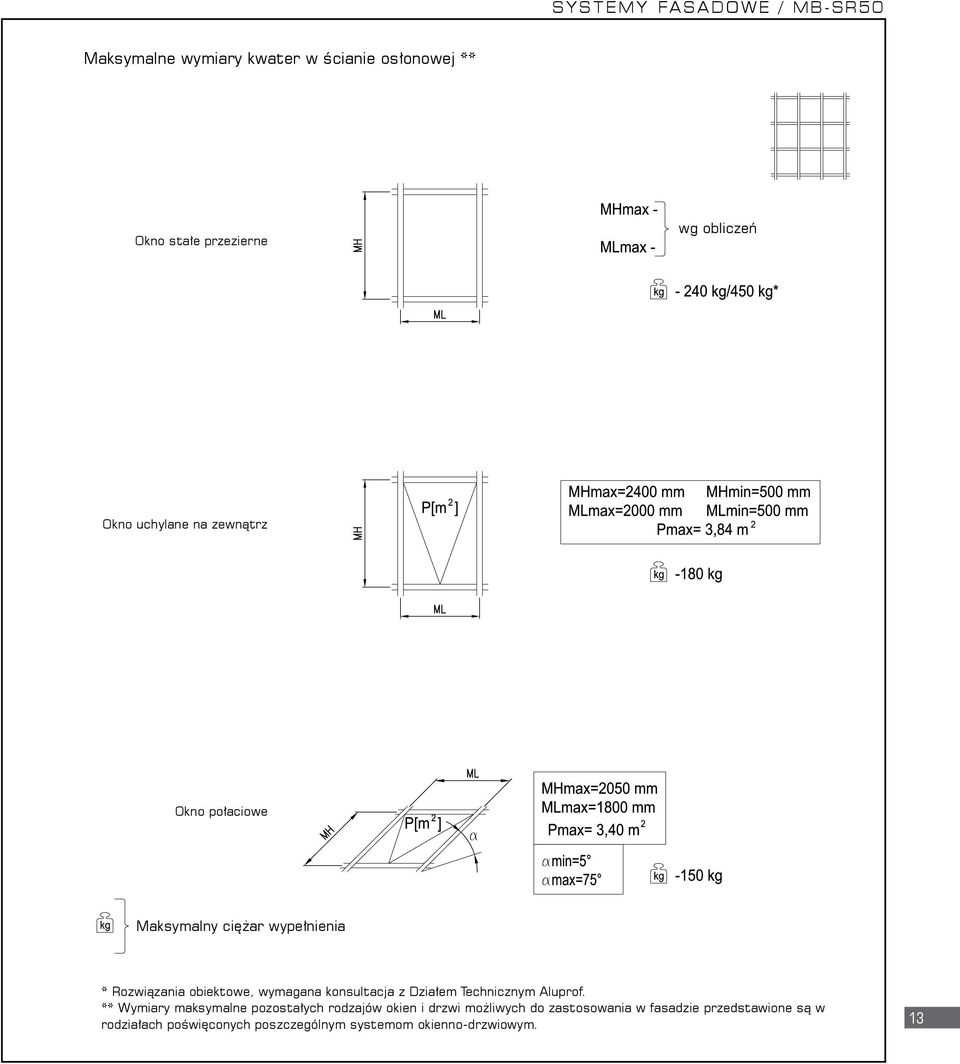

14 SYSTEMY FASADOWE / MB-SR50 Maksymalne wymiary kwater w ścianie osłonowej ** Okno stałe przezierne wg obliczeń Okno uchylane na zewnątrz Okno połaciowe Maksymalny ciężar wypełnienia * Rozwiązania obiektowe, wymagana konsultacja z Działem Technicznym Aluprof. ** Wymiary maksymalne pozostałych rodzajów okien i drzwi możliwych do zastosowania w fasadzie przedstawione są w rodziałach poświęconych poszczególnym systemom okienno-drzwiowym. 13

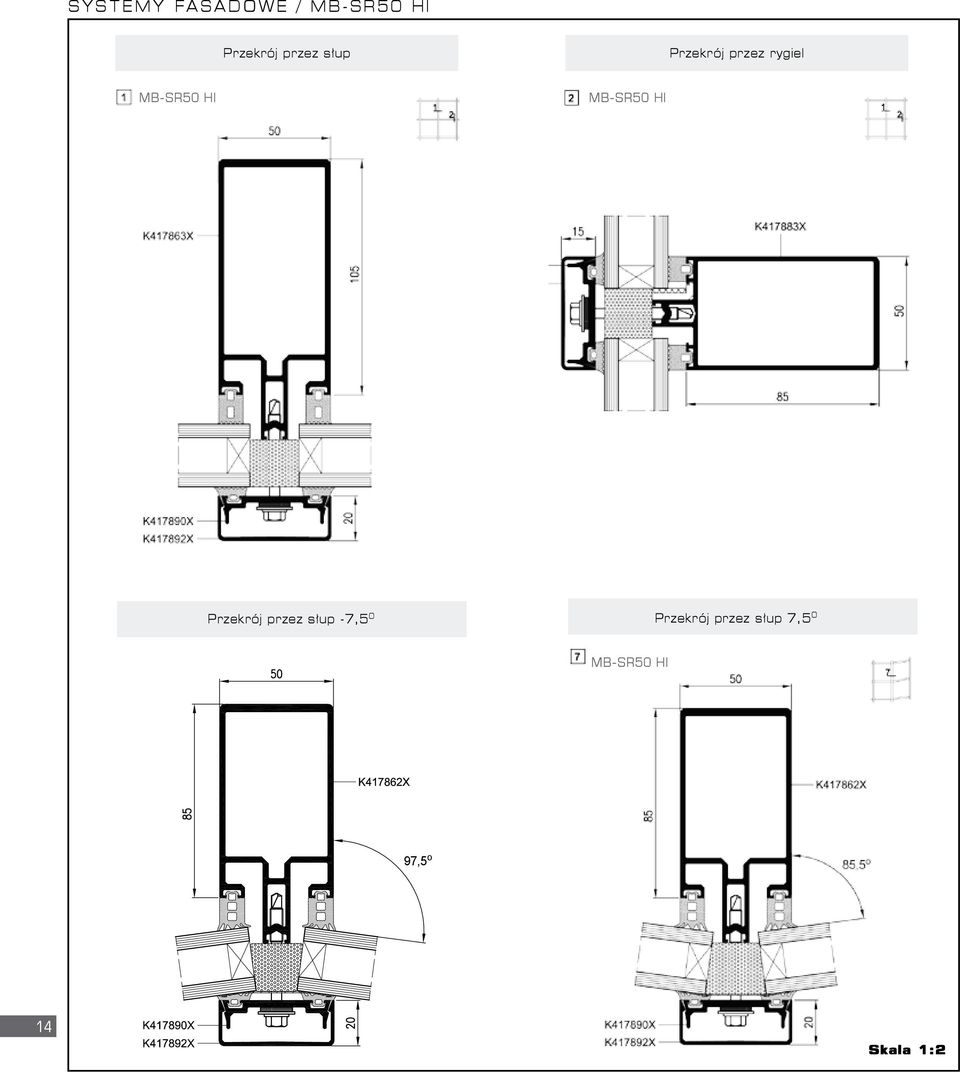

15 SYSTEMY FASADOWE / MB-SR50 HI Przekrój przez słup Przekrój przez rygiel MB-SR50 HI MB-SR50 HI Przekrój przez słup -7,5 0 Przekrój przez słup 7,5 0 MB-SR50 HI 97,5 o 14 Skala 1:2

16 SYSTEMY FASADOWE / MB-SR50 HI Przekrój przez rygle (ściana - dach) MB-SR50 HI MB-SR50 HI Przekrój przez okno dachowe Okno odchylne w ścianie osłonowej Okno MB-70 HI w ścianie osłonowej MB-SR50 HI MB-SR50 HI Skala 1:2 15

17 SYSTEMY FASADOWE / MB-SR50 Przekrój przez słup Przekrój przez rygiel MB-SR50 MB-SR50 Połączenie kątowe symetryczne - przekrój MB-SR50 16 Skala 1:2

18 SYSTEMY FASADOWE / MB-SR50 Okno MB-59S w ścianie osłonowej - przekrój Dach - przekrój przez rygiel MB-SR50 MB-SR50 Okno połaciowe w ścianie osłonowej - przekrój MB-SR50 Skala 1:2 17

19 S Y S T E M MB-SR50 PL Rozwiązanie MB-SR50 Pozioma linia jest odmianą estetyczną fasady słupowo-ryglowej, w której w widoku zewnętrznym podkreślone są podziały - poziome lub pionowe. Zrealizowane jest to poprzez zastosowanie odpowiednich listew maskujących (np.eliptycznych), odpowiednio akcentujących jeden kierunek podziału elewacji. W liniach do nich prostopadłych natomiast następuje wyeliminowanie listew mocujących szkło. W liniach tych w razie potrzeby mogą byc zastosowane łączniki funkcjonujące pomiedzy wypełnieniami, zamaskowane tzw. silikonem pogodowym lub specjalną uszczelką, a zatem niewidoczne od zewnątrz. Podobnie jak w innych wersjach fasady, w konstrukcji MB-SR50 PL mogą być zastosowane okna odchylne bez zmiany wyglądu elewacji. TWIN TOWER BARBA CENTER, Bukareszt projekt / SC ALCAS SRL, realizacja / SC CRISTAL BRAD 18

20 SYSTEMY FASADOWE / MB-SR50 PL Pozioma linia - przekrój przez rygiel MB-SR50 PL Pozioma linia - przekrój przez słup MB-SR50 PL Skala 1:2 19

21 S Y S T E M MB-SR50 A SYSTEMY FASADOWE System nakładkowy na drewno i stal Na bazie ściany słupowo-ryglowej MB-SR50 powstał system nakładkowy, umożliwiający połączenie materiałów konstrukcyjnych o różnych właściwościach materiałowych, innych od wewnątrz i innych na zewnątrz pomieszczenia. Elementy aluminiowe użyte od zewnątrz służą zapewnieniu doskonałej, trwałej i niezniszczalnej ochrony przed warunkami atmosferycznymi wewnętrznej konstrukcji szkieletowej. Do budowy konstrukcji nośnej mogą być użyte dwa rodzaje materiałów: profile drewniane, stosowane ze względu na naturalne piękno, które tworzy miłą i przytulną atmosferę lub stal ze względu na wymagany wystrój typu industrial (przemysłowy) bądź ze względu na duże rozpiętości pomiędzy podporami. Zasada budowy systemu MB-SR50 A polega na przykręceniu profilu aluminiowego (słup-rygiel) do profilu drewnianego lub stalowego dzięki czemu uzyskujemy złożony profil wytrzymałościowy. Profil słup-rygiel został osłonięty specjalną ciągłą uszczelką płaszczową z EPDM, dzięki temu cała fasada spełnia wysokie parametry w zakresie izolacyjności termicznej, oraz akustycznej dla podstawowych przekrojów. GALERIA MALTA projekt / Pracownia Architektoniczna Ewy i Stanisława Sipińskich, APA Wojciechowski i DIAGRAM realizacja / OPAL Grodzisk Wlkp. FORUM KOSZALIN projekt / RKW Rhode Kellermann Wawrowsky Sp. z o.o., realizacja / ALUTOR 20 System MB-SR50 A może być wykorzystywany zarówno w konstrukcjach pionowych, dachów szklanych oraz ogrodów zimowych. Wygląd profili aluminiowych tak jak w przypadku tradycyjnej ściany MB-SR50 można kształtować indywidualnie w zależności od upodobań oraz projektu architektonicznego poprzez nadawanie listwom maskującym odpowiedniego kształtu. Budowa i parametry techniczne: - szerokość słupów: 50 mm, - szerokość rygli: 50 mm, - szklenie zestawami przeziernymi o grubości 5-40 mm, - izolacyjność termiczna konstrukcji aluminiowej analogiczne do systemu bazowego MB-SR50,

22 SYSTEMY FASADOWE / MB-SR50 A Przekrój przez słup Przekrój przez słup MB-SR50 A MB-SR50 A Przekrój przez rygiel Przekrój przez rygiel MB-SR50 A MB-SR50 A Skala 1:2 21

23 S Y S T E M MB-SR50 EFEKT SYSTEMY FASADOWE System MB-SR50 EFEKT zbliżony jest wyglądem do ściany strukturalnej od zewnątrz uzyskujemy jednolitą gładką ścianę szkła podzieloną strukturą pionowych i poziomych linii o szerokości 20 mm. Przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych typu zawieszanego i wypełniającego, dachów, świetlików i innych konstrukcji przestrzennych. Słupowo-ryglową konstrukcję nośną stanowią kształtowniki sprawdzonego i cieszącego się dużym powodzeniem na rynku systemu MB-SR50. W ścianie półstrukturalnej MB-SR50 EFEKT można stosować różne typy okien i drzwi. 22 Budowa konstrukcja bazująca na sprawdzonym systemie MB-SR50, mocowanie specjalnie przygotowanego szkła za pomocą mechanicznych łączników, duża gama kształtowników i akcesoriów do połączeń kątowych, symetrycznych i niesymetrycznych. Szklenie szkło zespolone o grubości w zakresie mm, możliwość stosowania modułów ze szkłem pojedynczym i dociepleniem. Funkcjonalność i estetyka nowoczesny wygląd elewacji - efekt jednolitej szklanej płaszczyzny, niewielka odległość pomiędzy taflami szkła: 20 mm, estetyczne połączenia z drzwiami, możliwość stosowania okien odchylnych na bazie systemu MB-SG50 (z ramą niewidoczną od zewnątrz), okien otwieranych do wewnątrz MB-60EF (z ramą widoczną od zewnątrz) oraz okien połaciowych (w konstrukcjach spełniających rolę dachu). Parametry techniczne: Współczynnik przenikania ciepła: U TJ liczony indywidualnie Infiltracja powietrza: klasa A4, EN 12153; EN Szczelność na wodę opadową: klasa RE1500, EN 12155; EN Odporność na obciążenie wiatrem: klasa 1800Pa, EN 13179; EN Odporność na uderzenie: Klasa E5 Izolacyjność akustyczna: R w do 37 (-1,-5) db PRYZMAT, Dniepropietrowsk, Ukraina projekt / DOLNIK & Co realizacja / DAKOR Sp. z o.o.

24 SYSTEMY FASADOWE / MB-SR50 EFEKT Wyższa Szkoła Menedżerska, Warszawa projekt / Czuba, Latoszek i Partnerzy, arch. Piotr Czuba, arch. Maciej Latoszek realizacja / Inter-Bud, Kraków CRISTAL BRAD, Bukareszt projekt / CRISTAL BRAD realizacja / CRISTAL BRAD Sir John Rogerson Quay, Dublin projekt / HKR realizacja / AMG Facades Centrum handlowo-hotelowe Lybid Plaza, Chmielnicki, Ukraina projekt / арх. Москаленко С., арх. Топоркова М., арх. Довгич В., арх. Носков С., арх. Шевченко А. realizacja / Паритет, Киев 23

25 SYSTEMY FASADOWE / MB-SR50 EFEKT Maksymalne wymiary kwater w ścianie osłonowej Okno uchylne na zewnątrz Okno stałe przezierne Okno stałe z dociepleniem 24 Maksymalny ciężar wypełnienia

26 SYSTEMY FASADOWE / MB-SR50 EFEKT Przekrój przez słup Przekrój przez rygiel MB-SR50 EFEKT MB-SR50 EFEKT Przekrój przez rygiel MB-SR50 EFEKT Skala 1:2 25

27 SYSTEMY FASADOWE / MB-SR50 EFEKT Połączenie kątowe symetryczne - przekrój MB-SR50 EFEKT Połączenie kątowe symetryczne - przekrój MB-SR50 EFEKT Połączenie kątowe niesymetryczne - przekrój MB-SR50 EFEKT Połączenie kątowe niesymetryczne - przekrój MB-SR50 EFEKT 26 Skala 1:2

28 SYSTEMY FASADOWE / MB-SR50 EFEKT MB-SR50 EFEKT Słup narożny - przekrój Okno SG-50 w ścianie osłonowej - przekrój MB-SR50 EFEKT Drzwi MB-60 w ścianie osłonowej - przekrój Skala 1:2 27

29 S Y S T E M MB-SR50 EI SYSTEMY FASADOWE System ściany słupowo-ryglowej MB-SR50 EI przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych przeciwpożarowych; typu zawieszanego lub wypełniającego, o odporności ogniowej w klasach EI 15, EI 30, EI 45, EI 60 według normy PN-EN Pozwala na budowę zarówno ścian płaskich, jak i łamanych o połączeniach pomiędzy modułami do ± 7,5 o na stronę oraz budowę fasad odchylonych od pionu o kąt ± 15 o. PRZECIWPOŻAROWA ŚCIANA OSŁONOWA SŁUPOWO-RYGLOWA Atrium City, Warszawa projekt / Kazimierski & Ryba, realizacja / Metalplast Stolarka Konstrukcja oparta na sprawdzonym systemie MB-SR50 Rozwiązanie bazuje na kształtownikach słupów i rygli systemu podstawowej fasady MB-SR50. Wykorzystane zostały słupy o głębokości mm oraz rygle o głębokości mm, wyposażone w specjalne wkłady ogniochronne potrzebne do uzyskania odporności ogniowej. Wkład ogniochronny składa się z kształtownika aluminiowego pełniącego rolę wzmocnienia, osłoniętego płytami z materiałów ogniochronnych. Dodatkowo we wrębach przyszybowych słupów i rygli zastosowana została specjalna taśma pęczniejąca. Listwa dociskowa zamocowana jest do kształtowników nośnych poprzez wkręt metryczny i podkładkę stalową ze stali nierdzewnej. Do wykonania ściany kątowej zastosowane zostały specjalne uszczelki. 28 Wysoka szczelność i izolacyjność Dla osiągnięcia optymalnej izolacji termicznej i akustycznej konstrukcja posiada ciągłą przekładkę termiczną (izolator), wykonaną z materiału HPVC oraz profilowane uszczelki przyszybowe z EPDM. W systemie MB-SR50 EI przewidziany jest taki dobór szyb, aby zabudowa spełniała wymagania odpowiedniej klasy odporności ogniowej według normy PN-EN , normy PN-91/B w zakresie ochrony cieplnej budynków oraz normy PN-87/B-02151/03 w zakresie ochrony przeciwdźwiękowej pomieszczeń. Współczynnik przenikania ciepła przez profile U f wynosi od 1,99 W/m 2 K. System jest klasyfikowany jako nie rozprzestrzeniający ognia (NRO). Szeroki zakres wypełnień W systemie MB-SR50 EI przewidziane są wypełnienia o grubości w zakresie mm. W skład wypełnień przeziernych w zależności od wymagań projektu mogą wchodzić pojedyncze lub zespolone szyby ogniochronne Pyrobel, Swissflam, Pyrostop lub Promaglas, Contraflam. Istnieje także możliwość stosowania wypełnień nieprzeziernych w postaci elementów warstwowych o odpowiedniej odporności ogniowej. Funkcjonalność i estetyka Dzięki zastosowaniu standardowych kształtowników MB-SR50 widok fasady ognioodpornej nie odbiega od bazowego systemu ściany słupowo-ryglowej, istnieje w nim ponadto możliwość stosowania różnych listew maskujących.

30 SYSTEMY FASADOWE / MB-SR50 EI Maksymalne wymiary kwater w ścianie osłonowej Okno stałe przezierne Maksymalny ciężar wypełnienia 29

31 SYSTEMY FASADOWE / MB-SR50 EI Przekrój przez słup EI 15, EI 30 Przekrój przez słup EI 45, EI 60 MB-SR50 EI MB-SR50 EI Przekrój przez rygiel EI 15, EI 30 MB-SR50 EI 30 Skala 1:2

32 SYSTEMY FASADOWE / MB-SR50 EI Przekrój przez słup (-7,5 0 ) 7,5 0. EI 15, EI 30 Przekrój przez słup (-7,5 0 ) 7,5 0. EI 15, EI 30 MB-SR50 EI MB-SR50 EI Przekrój przez słup EI 15, EI 30 MB-SR50 EI Skala 1:2 31

33 S Y S T E M MB-SR50N MB-SR50N HI SYSTEMY FASADOWE System fasadowy przeznaczony do wykonywania lekkich ścian osłonowych typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji przestrzennych. Pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Zgodnie z aktualnymi trendami w architekturze umożliwia zlicowanie profili słupów i rygli od strony wewnętrznej oraz uzyskanie różnych wersji wyglądu zewnętrznego. Zaletami systemu MB-SR50N są bardzo dobre parametry techniczne, swoboda, jaką zapewnia w zakresie kształtowania przestrzeni oraz różnorodność elementów otwieranych, możliwych do zamontowania w fasadzie. Na szczególną uwagę zasługuje wersja o podwyższonej izolacyjności termicznej MB-SR50N HI, w której zastosowano specjalne dwukomponentowe izolatory. ŚCIANA SŁUPOWO- RYGLOWA 32 Budowa Konstrukcja nośna składa się z pionowych i poziomych kształtowników aluminiowych o przekroju skrzynkowym (słupów i rygli), charakteryzujących się stałą szerokością równą 50 mm, odpowiednio połączonych ze sobą. Zewnętrzną stronę fasady stanowią listwy dociskowe podtrzymujące szyby oraz listwy maskujące o dowolnym kształcie. W skład systemu wchodzą także kształtowniki dodatkowe, akcesoria pełniące funkcje uszczelniające bądź połączeniowe oraz szeroka gama uszczelek wykonanych z EPDM, stosowanych do uszczelnienia szyb lub innych wypełnień w fasadzie. Głębokość kształtowników: słupy: mm, rygle: ,5 mm. System pozwala na stosowanie wypełnień o grubości: mm, Wysoka estetyka systemu. Warianty wykonania Kształt słupów i rygli pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału. Profile mogą być tak dobrane, aby w widoku od wewnętrznej strony fasady można było uzyskać efekt zlicowania ich powierzchni. Odmianą estetyczną fasady jest MB-SR50N PL - tzw. pozioma i pionowa linia, gdzie podkreślone są podziały elewacji poziome lub pionowe. Szczególną odmianą jest MB-SR50N EFEKT, który zbliżony jest wyglądem do ściany strukturalnej: od zewnątrz uzyskujemy jednolitą, gładką ścianę szkła podzieloną strukturą pionowych i poziomych linii o szerokości 20 mm. Funkcjonalność konstrukcji, szeroka gama elementów otwieranych w fasadzie Cechą charakterystyczną systemu MB-SR50N jest jego ścisłe powiązanie z systemami okienno-drzwiowymi serii MB. Dzięki temu w fasadach można stosować różne elementy otwierane, dostosowane do potrzeb projektu pod względem funkcji jak i izolacyjności termicznej: - drzwi przymykowe, wahadłowe lub przesuwne, - okna w wersji podstawowej: rozwierane, rozwierano-uchylne lub uchylne, - okna z ukrytym skrzydłem, w wariantach: z szerszą ramą (wersje US, US HI) lub z węższą ramą (MB-70SG), - okna obrotowe (Pivot), - okna odchylne w wersji z kształtownikami skrzydła niewidocznymi od zewnątrz (na bazie systemu MB-SG50) lub w wersji z kształtownikami skrzydła widocznymi od zewnątrz (MB-SR50 RT lub MB-59S Casement). - okna zintegrowane, bazujące na konstrukcji MB-SR50 IW - otwierane do środka, lecz niewidoczne od zewnętrznej strony fasady Swoboda w projektowaniu Dzięki bogatej ofercie profili i akcesoriów architekci i projektanci mogą realizować nawet najbardziej śmiałe pomysły w zakresie konstrukcji aluminiowo-szklanych. Do wykonania ściany łamanej w przekroju poziomym i pionowym zastosowane zostały specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, co powoduje, że nie występują ograniczenia w kształtowaniu bryły przestrzennej budynku oraz eliminuje konieczność stosowania specjalnych słupów kątowych. Sprawdzona wytrzymałość W zależności od podziałów oraz obciążeń zewnętrznych, system przewiduje odpowiednią ilość słupów i rygli o momentach bezwładności Ix w granicach 54,6-4123,4 [cm 4 ], dobranych w taki sposób

34 SYSTEMY FASADOWE / MB-SR50N HI żeby zagwarantować optymalne zużycie aluminium i obniżać skutecznie koszty materiału. Przy bardzo dużych obciążeniach wszystkie słupy można dodatkowo wzmocnić specjalnymi wewnętrznymi kształtownikami aluminiowymi, podnosząc jeszcze bardziej ich wytrzymałość. Nowoczesne rozwiązania akcesoriów i łączników. Pozwalają one na uzyskanie zwiększonych zakresów przenoszonych obciążeń wypełnienie modułu stałego fasady może mieć ciężar do 450 kg. Bardzo dobra izolacyjność cieplna. Pod względem ochrony cieplnej budynku ściana osłonowa jest w stanie sprostać coraz wyższym oczekiwaniom architektów i inwestorów. Szczególnie dobrymi parametrami w tym zakresie charakteryzuje się system fasadowy w wersji o podwyższonej izolacyjności termicznej MB- SR50N HI, w którym zastosowany jest sprawdzony izolator z HPVC (lub zespół izolatorów o odpowiedniej szerokości) zespolony z elementami o wysokiej izolacyjności termicznej z LDPE. Doskonała odporność na przenikanie wody i powietrza System przewiduje wykonanie połączenia słup-rygiel w formie nakładkowej, co umożliwia prawidłowe odwodnienie i właściwą wentylację ściany, oraz uzyskiwanie niskich wartości współczynnika infiltracji powietrza i szczelności na wodę. Niezawodne elementy złączne Akcesoria dostarczane z systemem, wsporniki i łączniki aluminiowe mocujące ścianę do konstrukcji budynku wykonane są ze stopu aluminium EN AW-6060 T66 (AlMgSi0, 5F22). Dzięki swojej nowoczesnej konstrukcji umożliwiają ustawienie ściany w trzech kierunkach, zdecydowanie ułatwiając montaż. Pewność mocowania System zaprojektowano tak, aby siła powodująca ewentualne wyrywanie wkręta z podpory aluminiowej słupa i rygla musiała być większa od 450 kg. Rozwiązanie to pozwala na bezpieczną eksploatację systemu przez dziesiątki lat. Bezpieczeństwo pożarowe Dzięki warstwowej budowie pasa nadprożowopodokiennego, w którym zastosowano niepalne materiały takie jak wełna mineralna i płyty gipsowo-kartonowe, fasada może spełniać wymogi odporności ogniowej w zależności od budowy: EI30 i EI60. Parametry techniczne: Współczynnik przenikania ciepła: U f od 0,94 W/m 2 K, EN ISO :2005 Infiltracja powietrza: do klasy AE 1200, EN Szczelność na wodę opadową: do klasy RE1500, EN Odporność na obciążenie wiatrem: 2,4 kn/m 2, EN 13116:2002 Odporność na uderzenie: klasa I5/E5, PN-EN LUMINAR, CYBERNETYKI OFFICE PARK II Warsaw, Poland design/ Caledonian Project Management fabricator/ Widok 33

35 SYSTEMY FASADOWE / MB-SR50N Maksymalne wymiary kwater w ścianie osłonowej ** Okno stałe przezierne wg obliczeń Okno uchylane na zewnątrz Okno połaciowe Maksymalny ciężar wypełnienia 34 * Rozwiązania obiektowe, wymagana konsultacja z Działem Technicznym Aluprof. ** Wymiary maksymalne pozostałych rodzajów okien i drzwi możliwych do zastosowania w fasadzie przedstawione są w rodziałach poświęconych poszczególnym systemom okienno-drzwiowym.

36 SYSTEMY FASADOWE / MB-SR50N HI Słupy Rygle Skala 1:2 35

37 SYSTEMY FASADOWE / MB-SR50N, MB-SR50N HI Przekrój przez słup MB-SR50N Przekrój przez rygiel MB-SR50N Przekrój przez słup MB-SR50N HI Przekrój przez rygiel MB-SR50N HI 36 Skala 1:2

38 SYSTEMY FASADOWE / MB-SR50N HI Przekrój przez połączenie kątowe Przekrój przez połączenie kątowe Skala 1:2 37

39 SYSTEMY FASADOWE / MB-SR50N HI Przekrój przez kalenicę Przekrój przez rynnę 38 Skala 1:2

40 SYSTEMY FASADOWE / MB-SR50N HI Przekrój przez okno MB-70HI w fasadzie Przekrój przez drzwi MB-70HI w fasadzie Skala 1:2 39

41 S Y S T E M MB-SR50 IW SYSTEMY FASADOWE Charakterystyczną cechą systemu MB-SR50 IW jest możliwość stosowania okna otwieranego do środka, zintegrowanego z profilami słupów i rygli. Pole fasady z oknem o funkcji rozwierano uchylnej nie różni się w widoku zewnętrznym od sąsiadujących pól o szkleniu stałym. Zaletą tego rozwiązania jest jego różnorodność dostępne są 3 odmiany fasady MB-SR50 IW: standardowa, z płaską listwą oraz konstrukcja typu EFEKT. ŚCIANA OSŁONOWA SŁUPOWO-RYGLOWA Z OKNEM UKRYTYM (ZINTEGROWANYM) Budowa dostosowana do różnych wymagań System MB-SR50 IW jest powiązany konstrukcyjnie z fasadą MB-SR50N, gdyż wykorzystuje profile nośne, które umożliwiają licowanie tylnych ścian słupów i rygli dając efekt równej powierzchni profili od strony wewnętrznej. Słupy o szerokości mm oraz rygle z zakresu 89,5 129,5 mm pozwalają na połączenia ze zintegrowanymi oknami. Od strony zewnętrznej w wersji Standard zastosowane są listwy o szerokości 50 mm, w wersji z płaską listwą widoczny kształtownik ma 46 mm, w wersji EFEKT przestrzeń pomiędzy wypełnieniami wypełniona jest tzw. silikonem pogodowym, szerokość spoiny wynosi 20 mm. Nakładkowe połączenie rygla ze słupem oraz otwory wykonane w listwach dociskowych i maskujących umożliwiają prawidłowe odwodnienie i właściwą wentylację ściany. Szklenie okien otwieranych wykonane jest w technologii klejenia za pomocą specjalnego silikonu konstrukcyjnego, do profili skrzydła klejona jest szyba bez tzw. stepu. 40 Parametry techniczne: Współczynnik przenikania ciepła: U f od 1,68 W/m 2 K Infiltracja powietrza: AE1200, EN 12153:2003; EN 12152:2002 Szczelność na wodę opadową: RE1200, EN 12155:2003; EN 12154:2002 Odporność na obciążenie wiatrem: 2400Pa, EN 12179:2002; EN 13116:2002 Odporność na uderzenie: E5/15 Szeroki zakres wypełnień W oknach systemu MB-SR50 IW przewidziane są wypełnienia o grubości w zakresie: mm BIPROHUT, Gliwice projekt / ART&ARCH, arch. Cezary Knebloch realizacja / SMS-PRO

42 SYSTEMY FASADOWE / MB-SR50 IW Maksymalne wymiary kwater w ścianie osłonowej Okno rozwieralno-uchylne Okno rozwierane Maksymalny ciężar wypełnienia 41

43 SYSTEMY FASADOWE / MB-SR50 IW (WERSJA STANDARDOWA) Przekrój przez słup Przekrój przez słup MB-SR50 IW MB-SR50 IW Przekrój przez rygiel MB-SR50 IW 42 Skala 1:2

44 SYSTEMY FASADOWE / MB-SR50 IW (WERSJA Z PŁASKĄ LISTWĄ) Przekrój przez słup MB-SR50 IW Przekrój przez rygiel MB-SR50 IW Skala 1:2 43

45 SYSTEMY FASADOWE / MB-SR50 IW (WERSJA EFEKT) Przekrój przez słup MB-SR50 IW Przekrój przez rygiel MB-SR50 IW 44 Skala 1:2

46 S Y S T E M MB-SG50 SYSTEMY FASADOWE System MB-SG50 służy do wykonywania fasad budynków dających wrażenie całkowicie szklanej płaszczyzny. Daje możliwość konstruowania i wytwarzania lekkich ścian osłonowych typu zawieszanego i wypełniającego, przeznaczony jest do stosowania w obiektach budownictwa ogólnego. Na uwagę zasługuje estetyka i lekkość konstrukcji: wypełnienia dzieli od siebie odległość 16 mm, widoczna szerokość profili od wewnątrz pomieszczenia wynosi tylko 85 mm. Ze względu na podobną budowę słupów i rygli wygląd ściany, jaki uzyskujemy od strony pomieszczenia współgra z systemem profili MB-SR50, co powoduje, że obie ściany mogą być instalowane na obiekcie obok siebie. ŚCIANA STRUKTURALNA Płaska szklana powierzchnia zewnętrzna bez widocznych elementów aluminiowych Wygląd ściany osłonowej z zewnątrz to tafle szklane bez widocznych elementów aluminiowych. Powyższy efekt możliwy jest do osiągnięcia dzięki zastosowaniu najbardziej nowoczesnego połączenia szyby z profilami aluminiowymi. Połączenie to polega na przyklejeniu szyby do ramy aluminiowej specjalnym silikonem strukturalnym firmy DOW CORNING, bez konieczności stosowania tradycyjnych łączników. Siedziba Zarządu Grupy Kęty, Bielsko-Biała projekt / arch. Elżbieta Dziubak realizacja / Metalplast-Stolarka, Bielsko-Biała Wysoka estetyka i łatwość konserwacji Estetyka i łatwość konserwacji wynika z faktu występowania od strony zewnętrznej wyłącznie elementów szklanych które powodują wysoki stopień samooczyszczania się fasady pod wpływem deszczu. Okna otwierane bez zmiany wyglądu elewacji W związku z identyczną budową ram do okien stałych i otwieranych istnieje możliwość wykonania okien odchylnych bez zmiany w wyglądzie elewacji. Szklenie i montaż w warunkach fabrycznych Szyby przyklejane są do ram montażowych aluminiowych przy pomocy specjalnego silikonu konstrukcyjnego, klejenie przebiega w procesie fabrycznym pod ścisłą kontrolą co daje gwarancję prawidłowości połączenia. Podwyższona izolacyjność termiczna Zastosowanie ciągłej przekładki termicznej o zmiennej szerokości wykonanej z izolującego materiału PA6.6 GF25 w skrzydle, oraz profilowanych uszczelek z EPDM pozwala na uzyskanie odpowiedniej izolacyjności cieplnej. 45

47 S Y S T E M MB-SG50 SEMI Doskonała odporność na przenikanie wody i powietrza System przewiduje uszczelnienie każdego elementu wypełniającego w miejscu styku z konstrukcją nośną uszczelkami z EPDM. Natomiast profile posiadają podwójny system rynnowego odprowadzenia skroplin z komór między wypełnieniami oraz z rygli i słupów. Właściwa kompensacja wydłużeń termicznych Kompensacja wydłużeń termicznych poziomych możliwa jest dzięki opracowaniu prawidłowego połączenia słup-rygiel uwzględniającego zmiany długości rygla zależne od temperatury. Cirrus, Warszawa projekt / Pracownia Bal, Chorążak i Partnerzy arch. Jacek Bal, arch. Maciej Chorążak, arch. Łukasz Baran, arch. Ewa Filipowicz, arch. Marcin Nauman realizacja / Eljako-Al, Legionowo Dylatacja pionowa kompensowana jest przez odpowiednie zamocowanie słupów we wspornikach oraz połączeniach teleskopowych. Bezpieczeństwo pożarowe Dzięki warstwowej budowie pasa nadprożowo-podokiennego, w którym zastosowano niepalne materiały takie jak wełna mineralna i płyty gipsowokartonowe, uzyskano klasyfikację ogniową w zależności od budowy: EI30 i EI60. Rozwiązanie te posiadają również klasyfikację NRO (nierozprzestrzeniające ognia). ŚCIANA SEMISTRUKTURALNA Nowoczesny wygląd fasady Widok ściany osłonowej z zewnątrz stanowią tafle szklane z delikatnymi obramowaniami. Szczeliny pomiędzy modułami w ścianie płaskiej mają 16 mm. Szklenie i montaż w warunkach fabrycznych Szyby mocowane są do ram aluminiowych w procesie fabrycznym, co zapewnia odpowiednią jakość przygotowania modułów i skraca czas montażu na miejscu budowy. Połączenie szyby z profilami aluminiowymi jest realizowane przez mocowanie mechaniczne za pomocą ramek. 46 Parametry techniczne: Współczynnik przenikania ciepła: U TJ liczony indywidualnie Infiltracja powietrza: klasa A4, EN 12153:2002U; EN 12152:2002U Szczelność na wodę opadową: klasa R7, EN 12155:2002U; EN 12154:2002U Odporność na obciążenie wiatrem: klasa 1430Pa, EN 12179:2002U; EN 13116:2002U Izolacyjność akustyczna: 54dB Cirrus, Warszawa, okno odchylne

48 SYSTEMY FASADOWE / MB-SG50 Maksymalne wymiary kwater w ścianie osłonowej Okno odchylne Okno stałe przezierne Okno stałe z dociepleniem Maksymalny ciężar wypełnienia 47

49 SYSTEMY FASADOWE / MB-SG50 Przekrój przez słup Przekrój przez słup MB-SG50 MB-SG50 Przekrój przez rygiel Przekrój przez rygiel MB-SG50 MB-SG50 48 Skala 1:2

50 SYSTEMY FASADOWE / MB-SG50 Słup połówkowy - przekrój MB-SG50 Panel nieprzezierny - przekrój przez rygiel MB-SG50 Skala 1:2 49

51 SYSTEMY FASADOWE / MB-SG50 Drzwi MB-60 w ścianie osłonowej - przekrój MB-SG50 50 Skala 1:2

52 SYSTEMY FASADOWE / MB-SG50 SEMI MB-SG50 SEMI Przekrój przez rygiel Przekrój przez słup MB-SG50 SEMI Przekrój przez słup poligonalny MB-SG50 SEMI Skala 1:2 51

53 S Y S T E M MB-SE75 MB-SE75 HI SYSTEMY FASADOWE Przeznaczeniem systemu elementowej ściany osłonowej MB-SE75 są indywidualne realizacje obiektowe, w których do podstawowych wymogów należy szybki montaż oraz eliminacja rusztowań zewnętrznych podczas budowy. FASADA ELEMENTOWA Kampus Uniwersytetu Masaryka, Brno projekt / Biuro Architektoniczne A+ realizacja / Metalplast-Stolarka 52 Budowa Konstrukcja fasady MB-SE75 składa się z segmentów mocowanych do konstrukcji nośnej budynku oraz łączonych pomiędzy sobą. Prefabrykacja elementów odbywa się w warsztacie produkcyjnym, co prowadzi do zdecydowanego podwyższenia jakości wyrobu finalnego. Z tak przyjętej koncepcji technicznej wynikają podstawowe zalety tego rozwiązania: montaż na budowie dzięki stosowaniu kompletnych oszklonych segmentów jest zdecydowanie szybszy, niż przy tradycyjnych fasadach słupowo-ryglowych, całkowite wyeliminowanie rusztowań zewnętrznych obniża także koszty prowadzenia budowy. W zależności od wymagań wytrzymałościowych system obejmuje szereg profili o głębokości mm. Wypełnienia fasady MB-SE75 mogą mieć grubość w zakresie od mm. Zabudowa wykonana w tym systemie zarówno od strony zewnętrznej jak i wewnętrznej charakteryzuje się widoczną szerokością kształtowników 75 mm, z wąską, 9-milimetrową szczeliną dylatacyjną pomiędzy poszczególnymi segmentami. Wysokie parametry techniczne System ten umożliwia bardzo dobrą ochronę cieplną budynku, współczynnik przenikania ciepła U f dla słupów i rygli w zależności od ich funkcji i budowy mieści się w granicach od 1,56 do 2,83 [W/m 2 K]. Konstrukcja zapewnia też wysoką odporność na infiltrację wody i powietrza, o czym świadczą osiągnięte w badaniach Instytutu. Techniki Budowlanej parametry: - przepuszczalność powietrza: Klasa AE1200, EN 12153:2003, EN 12152: wodoszczelność: Klasa RE1200, EN 12155:2003, EN 12154: odporność na obciążenie wiatrem 2400[Pa], EN 12179:2002, EN13116: odporność na uderzenie: Klasa I5/E5, EN14019:2004 Izolacyjność akustyczna: R w do 40 db Szeroka gama elementów otwieranych w fasadzie W fasadach systemu MB-SE75 można stosować różne elementy otwierane: okna i drzwi bazujące na systemie MB-70 lub MB-70HI, okna z ukrytym skrzydłem MB-70US, MB-70US HI lub w wersji MB-70SG a także bezramowe konstrukcje odchylane na zewnątrz, oparte na systemie strukturalnym MB-SG50.

54 SYSTEMY FASADOWE / MB-SE75 Przekrój przez słup Przekrój przez rygiel MB-SE75 MB-SE75 Przekrój przez rygiel MB-SE75 Skala 1:2 53

55 S Y S T E M MB-SR80 SYSTEMY FASADOWE ROZWIĄZANIA INDYWIDUALNE System opracowany dla potrzeb obiektu Portu Lotniczego im. Fryderyka Chopina w Warszawie, wykonana jest z niego elewacja terminala. Konstrukcję fasady stanowi system słupowo-ryglowy. Cechą charakterystyczną tego systemu jest przede wszystkim design profili. Specjalny kształt listew maskujących w formie wystających na 100 mm okapów ma podkreślać poziome linie na elewacji. Do profili rygli, szerokich na 100 mm zaprojektowany został słup obiektowy o szerokości 80 mm, który ma dawać właściwe oparcie dla szyb ściany pochylonej i tworzyć wrażenie solidności konstrukcji. Listwa pionowa ukształtowana jest w taki sposób, że wzdłuż profilu wprowadzony został rowek podłużny. Powoduje to widoczność łbów wkrętów sześciokątnych jako zamierzony efekt architektoniczny. ŚCIANA SŁUPOWO-RYGLOWA Port Lotniczy im. Fryderyka Chopina, Warszawa projekt / arch. Pierluca Roccheggiani, arch. Paweł Czaplicki realizacja / Metalplast Stolarka MB-SR80 pod względem budowy, połączeń słup-rygiel oraz drenażu i wentylacji technicznie bazuje na sprawdzonym w wielu realizacjach systemie ściany osłonowej MB-SR50. Zarówno słupy jak i rygle zaprojektowano jako specjalne, obiektowe. Słupy rozmieszczone są w stałych modułach co 2400 mm. Widoczna szerokość zewnętrzna słupów wynosi 80 mm, rygli: 100 mm. W systemie tym przewidziane są dwa rodzaje położenia elewacji: pionowe lub o kącie nachylenia konstrukcji od pionu o 8 na zewnątrz. Odpowiednio zaprojektowane połączenie rygla ze słupem oraz połączenie teleskopowe słup-słup stanowi kompensację dylatacji termicznej. Wypełnienia w systemie MB-SR80 mogą stanowić zestawy przezierne izolacyjne o grubości 39mm lub panele aluminiowe. Podstawowe parametry techniczne: U f 2,8 [W/ m 2 K] dla profili aluminiowych R wmin = 40 [db] 54
