7 str. 7

8 str. 8

9 D. OPIS TECHNICZNY 1. Podstawy opracowania Opracowanie wykonano na zlecenie Gminy Szemud, ul. Kartuska 13, Szemud zlecenie nr ZP/1/115/2017 z dnia r 2. Cel i zakres opracowania Celem niniejszego opracowania jest wykonanie dokumentacji projektowej dla przebudowy ul. Tredera i ul. Szkolnej w miejscowości Kielno. 3. Materiały wyjściowe do opracowania [1] umowa na wykonanie prac projektowych; [2] ustalenia do projektowania i kosztorysowania robót prowadzone na bieżąco z przedstawicielami Inwestora; [3] wymagane prawem uzgodnienia - w tym opinia Narady Koordynacyjnej (ZUDP); [4] obowiązujące normy i przepisy prawne, ze szczególnym uwzględnieniem Prawa Budowlanego, przepisów BHP i p. poż. oraz odpowiednich normatywów branżowych; [5] mapa do celów projektowych w skali 1:500; [6] branżowe projekty budowlane, opracowane w ramach realizacji pełnego zadania projektowego; [7] Opinia geotechniczna wraz z dokumentacją badań podłoża gruntowego; [8] Przekazany projekt Rozbudowa Szkoły o Zespół Sportowo Rekreacyjny wykonanym przez MWI Marcin Surowiec 4. Lokalizacja obiektu Przedmiotowa inwestycja położona jest w województwie pomorskim, powiecie wejherowskim, gminie Szemud, miejscowości Kielno. Przedmiotowe odcinki zlokalizowane w kierunku północnym od ul. Oliwskiej (1405G). Lokalizacja inwestycji: Obręby i nr ewidencyjne działek: Powiat wejherowski, gmina Szemud, jedn. ewidencyjna: _2 Obręb Kielno 0010, działki nr: 39/25, 33/5, 34/2, 32/3, 29, 28/3, 28/12, 28/13, 547, 23/2, 16/4, 17, 14/7, 15/9, 548, 543/33 33/4, 39/23, 26/4, 25/8, 16/16 27/4, 34/1, 545, 546 Kolorem zielonym oznaczone działki istn. drogowe będące własnością zarządcy drogi Kolorem fioletowym ozn. działki będące wł. Gminy Szemud Kolorem niebieskim ozn. działki prywatne prawo do dysponowania nieruchomością na cele budowlane W ramach inwestycji przewiduje się poszerzenie istn. pasów drogi ul. Tredera oraz ul. Szkolnej 5. Rodzaj i skala przedsięwzięcia Przedmiotowa inwestycja wynika z potrzeby przebudowania układu komunikacyjnego tej części miejscowości do zwiększającego się ciągle natężenia ruchu drogowego (obsługa rozbudowywanej szkoły oraz posesji zlokalizowanych przy drodze) oraz poprawy komfortu i bezpieczeństwa ruchu drogowego oraz pieszego. Inwestycja zapewnia połączenie z drogami publicznymi, powiatowymi i ułatwia komunikację mieszkańcom str. 9

10 ul. Tredera (151014G), ul. Szkolnej, ul. Polnej oraz licznych przyległych ulic wewnętrznych. Przedmiotem zamierzenia inwestycyjnego są: przebudowa ulicy Tredera, ulicy Szkolnej i ulicy Polnej z wykonaniem nawierzchni jezdni dostoswanej do zakładanego natężenia ruchu drogowego budowa chodnika wzdłuż projektowanych odcinków ulic, budowa zatoki autobusowej na ul. Tredera i ul. Szkolnej, wykonanie zjazdów, budowa miejsc postojowych, budowa odwodnienia w postaci sieci kanalizacji deszczowej, remont istniejącego wylotu kanalizacji deszczowej wraz z oczyszczeniem rowu do jeziora, odprowadzenie nadmiaru wody z zbiorników przeciwpożarowych zlokalizowanych w pobliskiej szkole, odprowadzenie wody opadowej z terenu szkolnego boiska oraz terenów przyległych, budowa oświetlenia drogowego, skablowanie istniejącej linii napowietrznej en, wykonanie przejść dla pieszych, wykonanie wyniesionego przejazdu na ul. Szkolnej oraz 2 wyniesionych przejść w ul. Tredera usunięcie kolizji istn. sieci z projektowanym układem drogowym, podniesienie walorów estetyczno-wizualnych, 6. Kategoria gruntów, badania geologiczne W wyniku przeprowadzonych prac stwierdzono, że na omawianym terenie występują korzystne warunki gruntowo wodne dla posadowienia bezpośredniego. Wykonanymi otworami stwierdzono występowanie zwierciadła wód gruntowych o zwierciadle swobodnym nawierconym na głębokości 1,8 2,5m. Wśród osadów spoistych zaobserwowano sączenia wód gruntowych na głębokości 1,2 1,5m ppt. Dla inwestycji przyjęto II kategorię geotechniczną oraz proste warunki gruntowe. 7. Stan istniejący Właścicielem i użytkownikiem kolidującej sieci telekomunikacyjnej jest: Orange Polska S.A., Zarządzanie Zasobami Sieci IT. Dział Ewidencji i Zarządzania Danymi o Infrastrukturze 6-Olsztyn, ul. Grunwaldzka 110, Gdańsk. 8. Stan projektowany W związku z projektowanym układem drogowymi zachodzi konieczność przebudowy i zabezpieczenia urządzeń telekomunikacyjnych. Wszystkie urządzenia teletechniczne, które znajdują się w obszarze projektowanych ciągów jezdnych należy przebudować poprzez przełożenie poza pas jezdny lub zagłębienie poniżej 0,7m od projektowanych rzędnych terenu. Dla usunięcia kolizji z siecią operatora telekomunikacyjnego należy: wybudować nowe odcinki kabli doziemnych z wykorzystaniem przepustów pod drogą wykonać złącza i przełączyć kable zabezpieczyć istniejącą sieć telekomunikacyjna w miejscach wjazdów, ciągów jezdnych rurami dwudzielnymi typu A110 PS. Trasę wykopu winien wytyczyć uprawniony geodeta na podstawie niniejszego projektu budowlanego. Wszelkie problemy związane z przesunięciem pierwotnej trasy (odstąpienie od umowy właściciela gruntu, nieinwentaryzowane uzbrojenie oraz obiekty podziemne ) należy odnotowywać w dzienniku budowy. Zmiany powinien zatwierdzić projektant przez wpis do dziennika budowy oraz oznaczenie zmiany w projekcie budowlanym. str. 10

11 Prace budowlane wykonane zostaną zgodnie z wymogami Prawa Budowlanego z zachowaniem wymagań zawartych w uzgodnieniach branżowych. Na skrzyżowaniach sieci kablowej z istniejącym uzbrojeniem podziemnym, sieć zostanie zabezpieczona właściwie do krzyżowanego obiektu, zgodnie z obowiązującymi normami polskimi i branżowymi oraz przepisami ogólnymi z zakresu ochrony środowiska (nienaruszanie korzeni drzew i krzewów). Nadrzędnymi do nich są warunki uzgodnień branżowych dokonane z gestorami sieci. Teren po zakończeniu prac zostanie uporządkowany. 9. Elementy teletechniczne 9.1. Rury ochronne W celu prawidłowego ułożenia rur ochronnych w gruncie należy zachować rzędne górnej krawędzi rur podane na planach i przekrojach poprzecznych. Należy zapewnić minimalne otulenie rur obsypką min. 10cm z każdej strony. Zasypka ( wypełnienie do poziomu gruntu ) powinna wynosić nie mniej niż 0,5m, s dla rur dwudzielnych 0,7m. Zagęszczenie gruntu powinno być nie mniejsze niż 85% wg zmodyfikowanej próby Proctor a. Ubijanie przy pomocy urządzeń mechanicznych można prowadzić, gdy przykrycie rur wynosi min. 25cm. Rury należy układać ze spadkiem min. 0,1% z kielichami ( w przypadku rur z kielichem ) wskazującymi kierunek przeciwny do spadku i kierunku zaciągania kabli. Bezpośrednio przed montażem, należy chronić rury przed nadmiernym nagrzaniem a w trakcie składowania przed nasłonecznieniem. Dla rur dzielonych zachować horyzontalne ułożenie zamków i zakład 0,5m ( przesunięcie względem siebie montowanych połówek osłony). Roboty ziemne będą powodować ograniczenia ruchu drogowego i pieszego, wykonawca robót winien oznakować teren budowy zgodnie z projektem organizacji ruchu drogowego i pieszego zatwierdzonym przez administratora drogi Układanie kabli doziemnych Kable ziemne sieci miejscowej powinny być ułożone równolegle do osi ulicy lub skarpy, a na terenach otwartych równolegle do ciągów poziemnych innych urządzeń, zgodnie z zatwierdzoną lokalizacją. Kabel ziemny powinien być ułożony w wykopie bez naprężeń, z falowaniem w płaszczyźnie poziomej wynoszącym: 0,3% w gruntach stałych, Kable w gruntach miękkich, nie zawierających kamieni ani ostrego żwiru, mogą być układane bezpośrednio na dnie wykopu oraz przysypane ziemią z wykopu. W innych gruntach kable powinny być ułożone na 5-centymetrowej warstwie podsypki z piasku lub przesianej ziemi, równomiernie rozłożonej na dnie wykopu, oraz przysypane co najmniej 10-centymerową warstwą piasku lub przesianej ziemi. Trasa kabli układanych w poprzek skarp, stromych wzniesień lub nasypów powinna przebiegać pod kątem prostym lub z odchyleniem nie większym niż 30. Kable układane na skarpach powinny mieć falowanie nie mniejsze niż 3% długości trasowej. Nie zaleca się układania kabli na poboczach wzdłuż skarp i stromych nasypów. W wypadku konieczności dopuszcza się układanie kabli w odległości nie mniejszej niż 2 m od górnej krawędzi skarpy lub nasypu. Po ułożeniu kabli ziemnych i zasypaniu wykopów nawierzchnia powinna być doprowadzona do stanu pierwotnego. Głębokość mierzona od powierzchni ziemi do dolnej powierzchni kabla ułożonego bezpośrednio na dnie wykopu lub na warstwie podsypki powinna wynosić: 0,6 m dla kabli rozdzielczych, 0,7 m dla kabli magistralnych, wewnątrzstrefowych i międzycentralowych, 1,0 m dla wszystkich kabli układanych na terenach upraw rolnych oraz na terenach stacji kolejowych. Ochrona kabli przed uszkodzeniami mechanicznymi powinna być realizowana przez: str. 11

12 prowadzenie kabli w rurach ochronnych specjalnych wg ZN-96-TP S.A.-018 lub stalowych na skrzyżowaniach z jezdniami, drogami publicznymi, ciekami wodnymi, na mostach, wiaduktach, w tunelach itp., przykrycie kabla przykrywami kablowymi (betonowymi, plastykowymi), przykrycie kabla taśmami ostrzegawczymi wg ZN-96-TP S.A.-025, układanymi nad kablem na głębokości równej połowie głębokości ułożenia kabla. Głębokość ułożenia kabli w ziemi Głębokość mierzona od powierzchni ziemi do dolnej powierzchni kabla ułożonego bezpośrednio na dnie wykopu lub na warstwie podsypki powinna wynosić: 0,6 m dla kabli rozdzielczych, a) 0,7 m dla kabli magistralnych, wewnątrzstrefowych i międzycentralowych, b) 1,0 m dla wszystkich kabli układanych na terenach upraw rolnych oraz na terenach stacji kolejowych. Ochrona kabli przed uszkodzeniami mechanicznymi Ochrona powinna być realizowana przez: prowadzenie kabli w rurach ochronnych specjalnych wg ZN-96-TP S.A.-018 lub stalowych na skrzyżowaniach z jezdniami, drogami publicznymi, ciekami wodnymi, na mostach, wiaduktach, w tunelach itp., przykrycie kabla przykrywami kablowymi (betonowymi, plastykowymi), przykrycie kabla taśmami ostrzegawczymi wg ZN-96-TP S.A.-025, układanymi nad kablem na głębokości równej połowie głębokości ułożenia kabla. Zapasy kabli Przy złączach kablowych w ziemi zapasy kabla powinny wynosić od 0,6 do 1,0 m Montaż kabli miedzianych Dla kabli miedzianych zachować warunki wg BN-89/ i ZN-96/TPSA-( ) dla kabli sieci miejscowej. Osłony złączowe kabli miejscowych wykonać zgodnie z normą ZN-96 TPSA-028/T i umieszczać je bezpośrednio w ziemi. Dla przebudowy kabli istniejących stosować telekomunikacyjne kable miejscowe, pęczkowe, o izolacji z polietylenu piankowego z jedną lub dwiema warstwami z polietylenu jednolitego, o powłoce polietylenowej z zaporą przeciwwilgociową, wypełnione ozn. ztkmpw. Dla przełączenia kabli można stosować modułowe łączniki żył. Stosować termokurczliwe osłony złączy kablowych typu AGA-500 dla kabli rozdzielczych oraz magistralnych. str. 12

13 9.4. Zakres robót podstawowych Dla usunięcia kolizji z siecią operatora telekomunikacyjnego Orange Polska należy wykonać: 1. Wybudować przepusty kablowe pod drogą z rury HDPEØ110/6,3-103,0 m. 2. Wybudować kabel ztkmpw10x4x0,5/40-41 w ziemi od złącza 1 do złącza 3 o długości - 50,0 m. 3. Wybudować kabel ztkmpw5x4x0,5/71 w ziemi od złącza 2 do złącza 4 o długości - 50,0 m. 4. Odsunąć kabel ztkmpw5x4x0,5/71 na długości - 15,0 m. 5. Wybudować kabel ztkmpw5x4x0,5 w ziemi od złącza 5 do złącza 7 o długości - 49,0 m. 6. Wybudować kabel ztkmpw5x4x0,5/71 w ziemi od złącza 6 7. do złącza 8 o długości - 57,0 m. 8. Wybudować kabel ztkmpw5x4x0,5/40a w ziemi od złącza 9 do złącza 15 o długości - 72,0 m. 9. Wybudować kabel ztkmpw5x4x0,5/71a w ziemi od złącza 10 do złącza 16 o długości - 72,0 m. 10. Wybudować kabel abonencki ztkmpw3x2x0,5 w ziemi od złącza 11 do złącza 17 o długości - 72,0 m. 11. Wybudować kabel abonencki ztkmpw3x2x0,5 w ziemi od złącza 12 do złącza 13 o długości - 55,0 m. 12. Wybudować kabel ztkmpw15x4x0,5 w ziemi od złącza 14 do złącza 20 o długości - 158,0 m. 13. Wybudować kabel abonencki ztkmpw3x2x0,5 w ziemi od złącza 18 do złącza 21 o długości - 19,0 m. 14. Wybudować kabel abonencki ztkmpw3x2x0,5 w ziemi od złącza 19 do złącza 22 o długości - 15,0 m. 15. Wykonać złącza kablowe - 22 szt. 16. Zabezpieczyć istniejącą sieć telekomunikacyjną w miejscach wjazdów i ciągów jezdnych rurami dwudzielnymi typu A110 PS - 59,0 m. str. 13

14 9.5. Wykaz materiałów L.P. Nazwa Ilość J.m. 1 Rura HDPEØ110/6,3 105,0 m 2 Złączka rury Ф110 9 szt. 3 Rura dwudzielna A110 PS 60,0 m 4 Kabel miedziany ztkmxpw15x4x0,5 158,0 m 5 Kabel miedziany ztkmxpw10x4x0,5 50,0 m 6 Kabel miedziany ztkmxpw5x4x0,5 300,0 m 7 Kabel miedziany ztkmxpw3x2x0,5 161,0 m 8 Modułowy łącznik żył 10p. 19 szt. 9 Pojedyńczy łącznik żył UY 48 szt. 10 Osłona złącza kablowego AGA / szt. 11 Osłona złącza kablowego GELSNAP-A-10/ szt. 12 Pojedyńczy łącznik żył UY2 40 szt. 13 Taśma ostrzegawcza 345,0 m 9.6. Uwagi Trasę wykopu winien wytyczyć uprawniony geodeta na podstawie niniejszego projektu budowlanego. Wszelkie problemy związane z przesunięciem pierwotnej trasy (odstąpienie od umowy właściciela gruntu, nieinwentaryzowane uzbrojenie oraz obiekty podziemne ) należy odnotowywać w dzienniku budowy. Zmiany powinien zatwierdzić projektant przez wpis do dziennika budowy oraz oznaczenie zmiany w projekcie budowlanym. Prace budowlane wykonane zostaną zgodnie z wymogami Prawa Budowlanego z zachowaniem wymagań zawartych w uzgodnieniach branżowych. Na skrzyżowaniach sieci kablowej z istniejącym uzbrojeniem podziemnym, sieć zostanie zabezpieczona właściwie do krzyżowanego obiektu, zgodnie z obowiązującymi normami polskimi i branżowymi oraz przepisami ogólnymi z zakresu ochrony środowiska (nienaruszanie korzeni drzew i krzewów). Nadrzędnymi do nich są warunki uzgodnień branżowych dokonane z gestorami sieci. Teren po zakończeniu prac zostanie uporządkowany. str. 14

15 E. CZĘŚĆ FORMALNA 1. Warunki techniczne i normy str. 15

16 str. 16

17 str. 17

18 str. 18

19 PN/T PN-80/C PN-91/M Słownictwo telekomunikacyjne. Pojęcia podstawowe. Rury kanalizacyjne z nieplastyfikowane polichlorku winylu. Gazociągi i instalacje gazownicze. Skrzyżowanie gazociągów z przeszkodami terenowymi. Wymagania. Normy branżowe BN-73/ Kanalizacja kablowa. Ogólne wymagania i badania. BN-80/ Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wymagania i badania. BN-80/ Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Płyty drogowe. BN-85/ Telekomunikacyjne sieci kablowe miejscowe. Studnie kablowe. Klasyfikacja i wymiary. BN-89/ /03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogółem wymagania i badania. Inne ZN-ELPLAST/ Rury polipropylenowe dla telekomunikacji. USTAWA z dnia 21 marca 1985r. o drogach publicznych (Dz. U. Nr 38 poz. 230 z późniejszymi zmianami). ZARZĄDZENIE Ministra Łączności z dn. 28.II.1986r. wprowadzające,, Wytyczne o ochronie linii i urządzeń telekomunikacyjnych przed szkodliwym oddziaływaniem linii elektroenergetycznych i trakcji elektrycznej prądu stałego. ROZPORZĄDZENIE Ministra Przemysłu z dnia 24 czerwca 1989r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe (Dz. U. Nr 45 poz. 243) USTAWA z dnia 23 listopada 1990r. o łączności (Dz. U.Nr86 poz.504) ZARZĄDZENIE Ministra Łączności z dnia 12.III.1992r. w sprawie warunków, jakim powinny odpowiadać linie i urządzenia telekomunikacyjne oraz urządzenia do przesłania płynów lub gazów w razie zbliżenia się lub skrzyżowania. (Mon. Pol. Nr 13, poz.94). ZARZĄDZENIE Ministra Łączności z dnia 12.III.1992r. w sprawie zasad i warunków budowy linii telekomunikacyjnych wzdłuż dróg publicznych, wodnych, kanałów oraz w pobliżu lotnisk i w miejscowościach, a także ustalenia warunków, jakim te linie powinny odpowiadać. (Mon.Pol.Nr13, poz.95). ZARZĄDZENIE Ministra Łączności z dnia 31 maja 193r. w sprawie określenia systemów telekomunikacyjnych, zakładanych i używanych na terytorium Rzeczpospolitej Polskiej. (Dz. U. Nr63 poz.302). ROZPORZĄDZENIE Ministra Łączności z dn. 16 lipca 1993r. w sprawie wymagań technicznych i eksploatacyjnych oraz warunków wzajemnej współpracy urządzeń linii i sieci telekomunikacyjnych zakładanych i używanych na terytorium Rzeczypospolitej Polskiej. (Dz.U. Nr70 poz. 340). USTAWA z dnia 7 lipca 1994r. Prawo budowlane ( Dz.U. Nr 89 poz. 414). USTAWA z dnia 16 lipca 2004r. Prawo telekomunikacyjne. Dz.U. z 2004 r. Nr 171, poz ROZPORZĄDZENIE Ministra Infrastruktury z dn. 26 października 2005r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie. (Dz.U. Nr219 poz i 1864). str. 19

20 2. Uzgodnienia str. 20

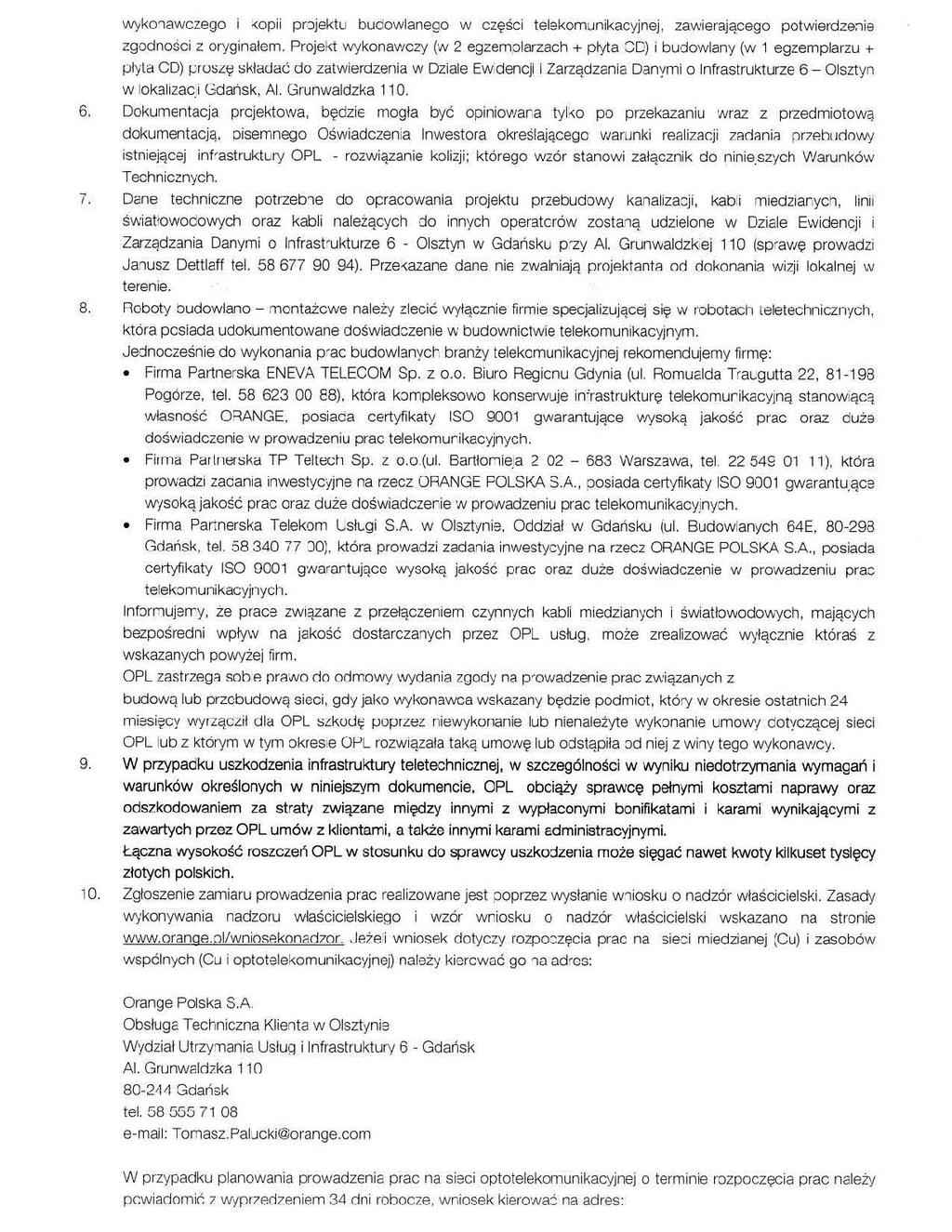

21 str. 21

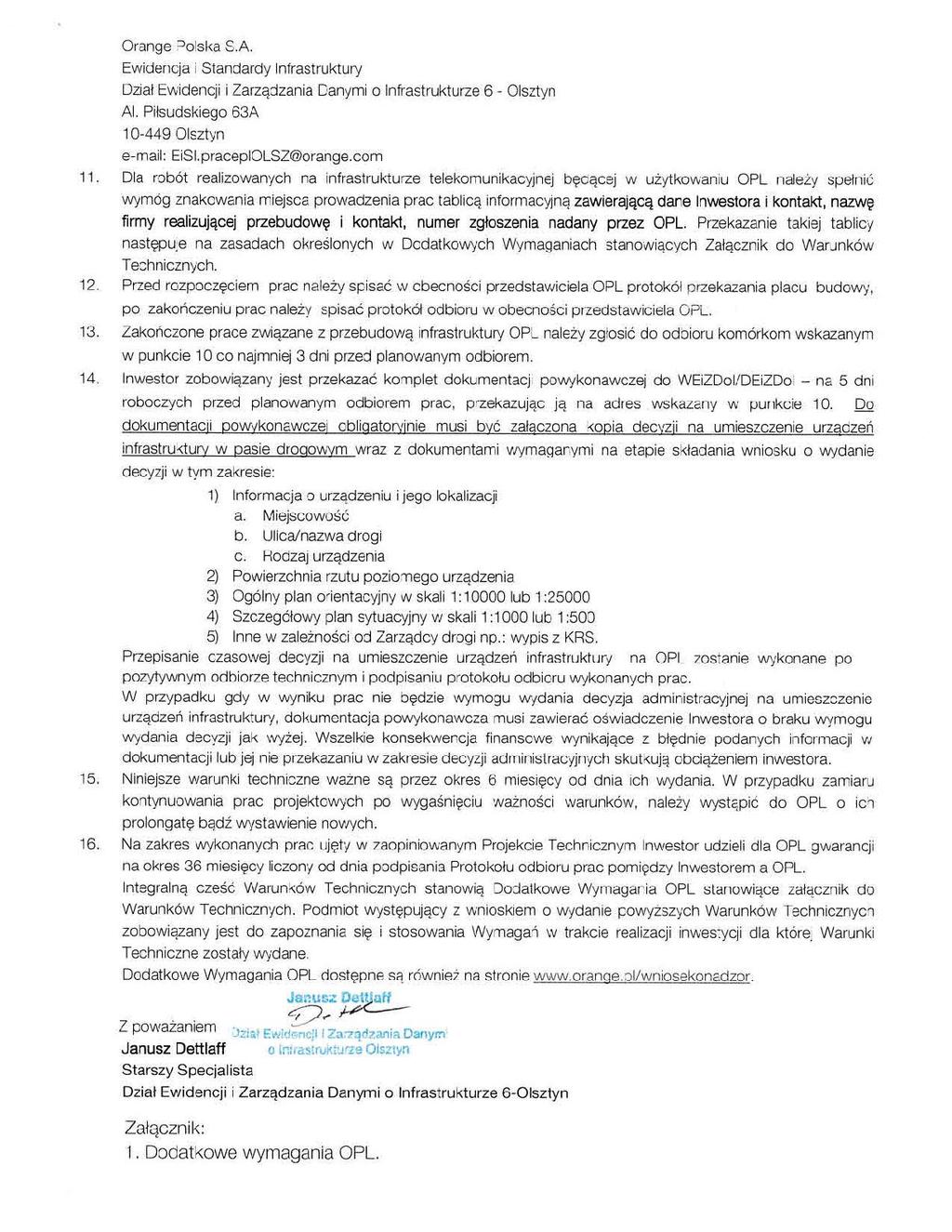

22 str. 22

23 F. CZĘŚĆ RYSUNKOWA str. 23

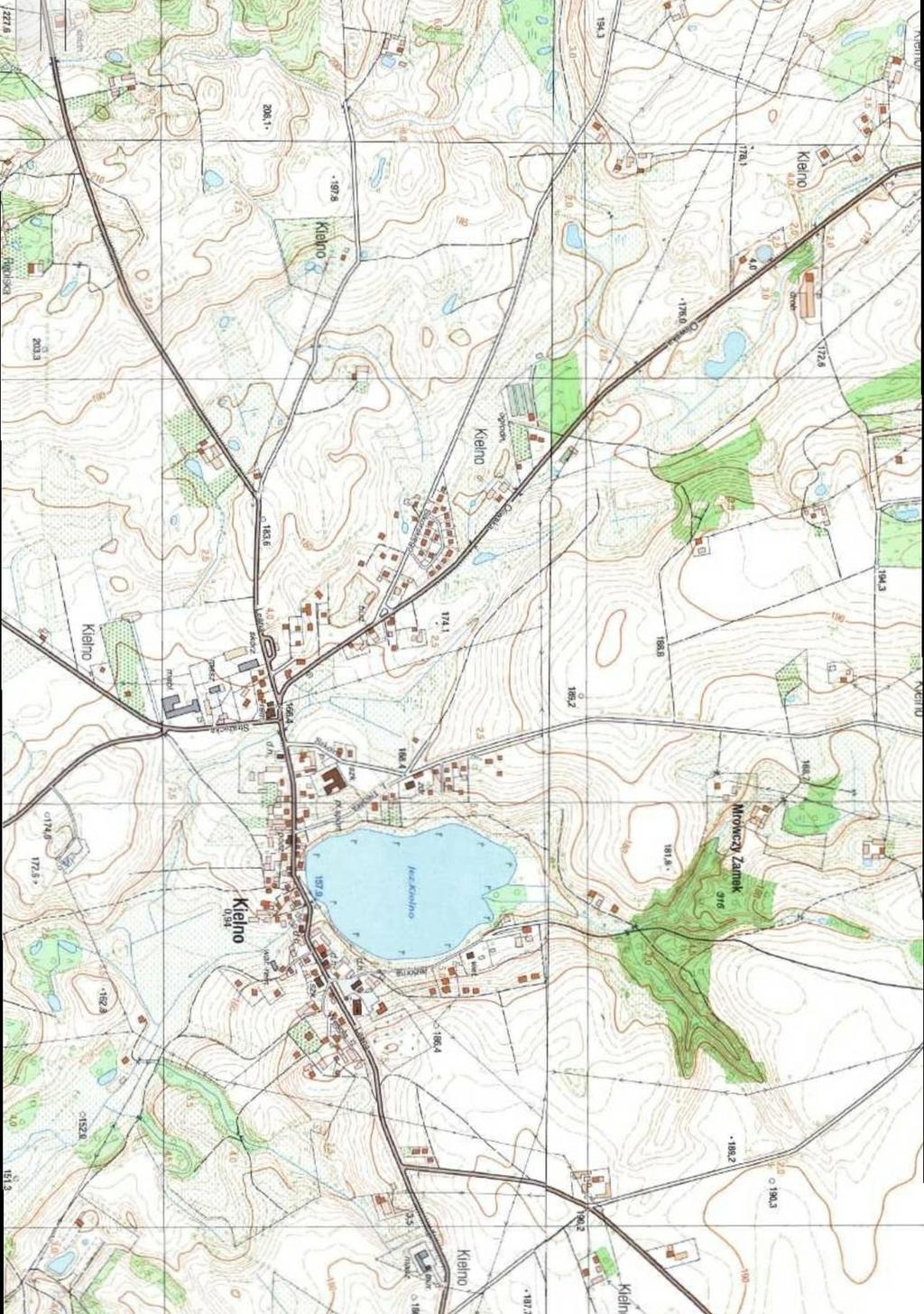

24 LEGENDA: Projektowana odcinek drogi - ul. Tredera Projektowana odcinek drogi - ul. Szkolna Projektowana odcinek drogi - ul. Polna Istniejące drogi Zgodnie z MPZP, Nr LVI/465/2006 Rady Gminy Szemud z dnia 25 Października 2006r. KDD - droga dojazdowa KDL - droga lokalna KDZ - droga zbiorcza ul. Tredera 11.9 KDL ul. Bursztynowa KDD(11) ul. Polna KDD (11) ul. Złota KDW (11) KDD (11) Data wydruku: :50:08 plik: \\DESKTOP-SLPDTO8\OneDrive\OneDrive - MSO365\SERWER\01_PROJEKTY\2017_29 Kielno\orientacja\2017_29_PZT_1.dwg; kb użytkownik: KOPARKA; papier: iso a1 ( x mm)mm; ploter: Brak Kielno ul. Szkolna 11.9 KDL KDD (11) ul. Tredera ul. Oliwska DP 1405G KDZ Jednostka projektowa: RedRoad Biuro Projektów Bartosz Waczyński Gdańsk, ul. Świętokrzyska 51, lok. 4 nip: regon: biuro@redroad.pl Zamierzenie budowlane/obiekt budowlany: Przebudowa ul. Szkolnej i ul. Tredera w Kielnie STADIUM: Tytuł rysunku: Branża: Projektant: branża/nr uprawnień: inż. Jarosław Szczodrowski teletechniczna/dt-wbt/02354/02/u Sprawdzający: mgr inż. Zbigniew Kowalski Opracowujący: PROJEKT BUDOWLANY Plan orientacyjny Teletechniczna teletechniczna/pom/0231/pwbt/15 Podpisy: Nr arch.: Stadium: Data: Skala: Nr rys.: 2017_29 PB :10000 T-1.0

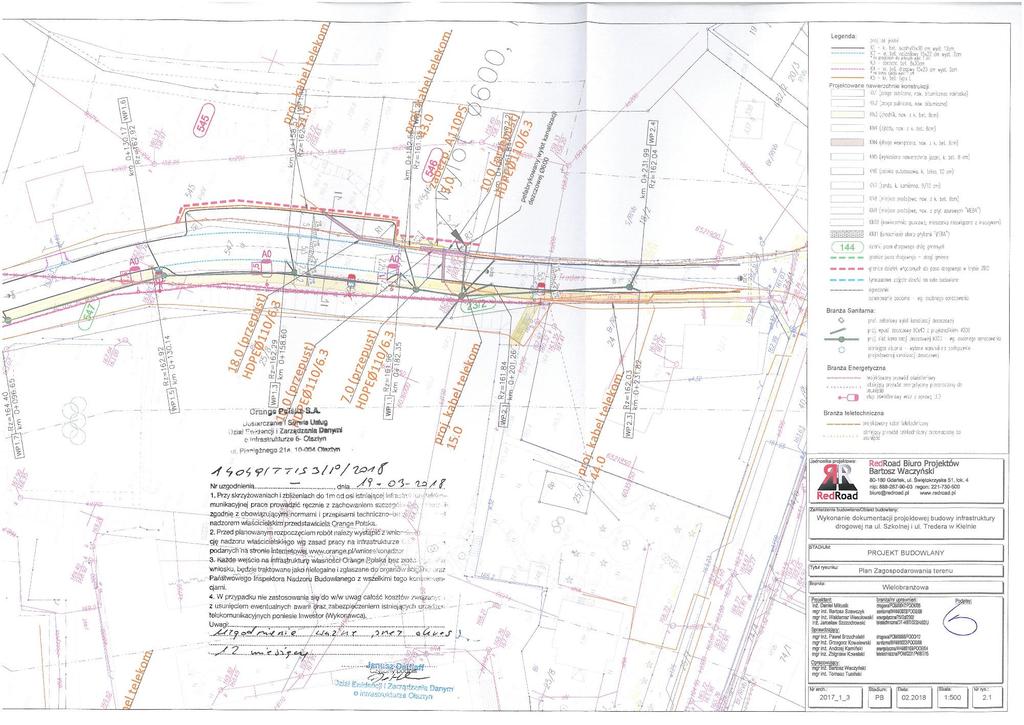

25 2x 7,0 7, (przepust) 6, (przepust) 6.0 (przepust) DPEØ110/6.3 zepust) 10/ (przepust) ,0 6,0 6, (przepust) 10.0 (przepust) 7.0 (przepust) , (przepust) 44.0 Legenda: Branża Sanitarna: Branża Energetyczna Branża teletechniczna Jednostka projektowa: RedRoad Biuro Projektów Bartosz Waczyński Gdańsk, ul. Świętokrzyska 51, lok. 4 nip: regon: biuro@redroad.pl Zamierzenie budowlane/obiekt budowlany: Przebudowa ul. Szkolnej i ul. Tredera w Kielnie STADIUM: PROJEKT BUDOWLANY Tytuł rysunku: Plan sytuacyjny Branża: Teletechniczna Projektant: branża/nr uprawnień: Podpisy: inż. Jarosław Szczodrowski teletechniczna/dt-wbt/02354/02/u Sprawdzający: mgr inż. Zbigniew Kowalski teletechniczna/pom/0231/pwbt/15 Opracowujący: Nr arch.: Stadium: Data: Skala: Nr rys.: 2017_29 PB :500 T-2.1

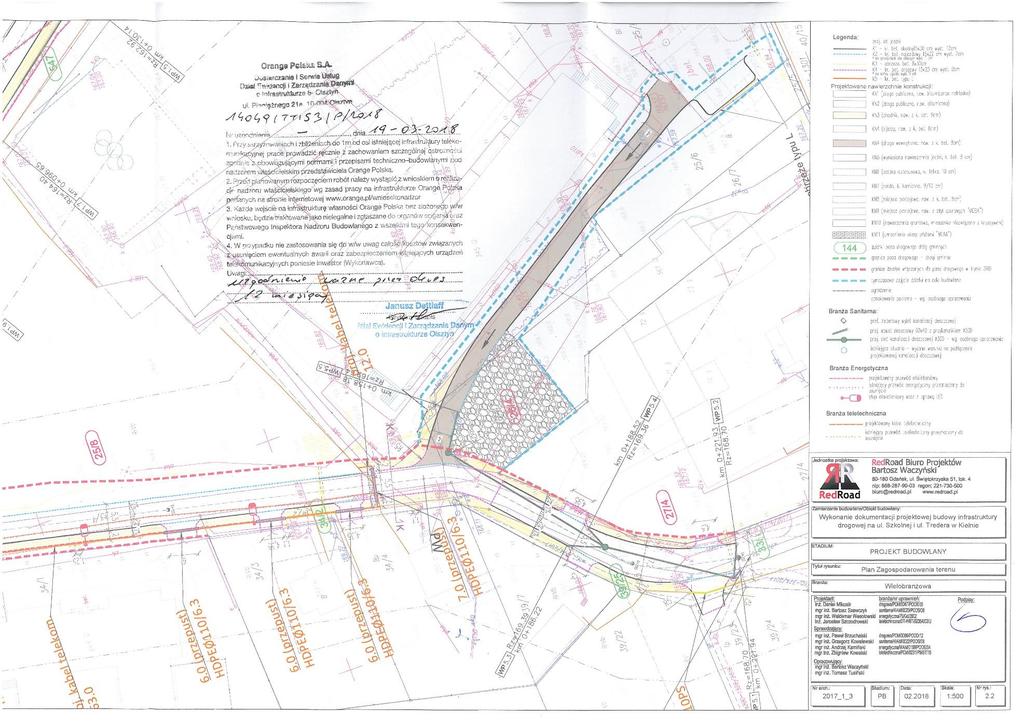

26 16.0 (przepust) (przepust) 6.0 (przepust) 6.0 (przepust) 14.0 (przepust) (przepust) ,0 6,0 za 6.0 (przepust) 6.0 (przepust) 8,0 Legenda: Branża Sanitarna: Branża Energetyczna Branża teletechniczna Jednostka projektowa: RedRoad Biuro Projektów Bartosz Waczyński Gdańsk, ul. Świętokrzyska 51, lok. 4 nip: regon: biuro@redroad.pl Zamierzenie budowlane/obiekt budowlany: Przebudowa ul. Szkolnej i ul. Tredera w Kielnie STADIUM: PROJEKT BUDOWLANY Tytuł rysunku: Plan sytuacyjny Branża: Teletechniczna Projektant: branża/nr uprawnień: Podpisy: inż. Jarosław Szczodrowski teletechniczna/dt-wbt/02354/02/u Sprawdzający: mgr inż. Zbigniew Kowalski teletechniczna/pom/0231/pwbt/15 Opracowujący: Nr arch.: Stadium: Data: Skala: Nr rys.: 2017_29 PB :500 T-2.2
