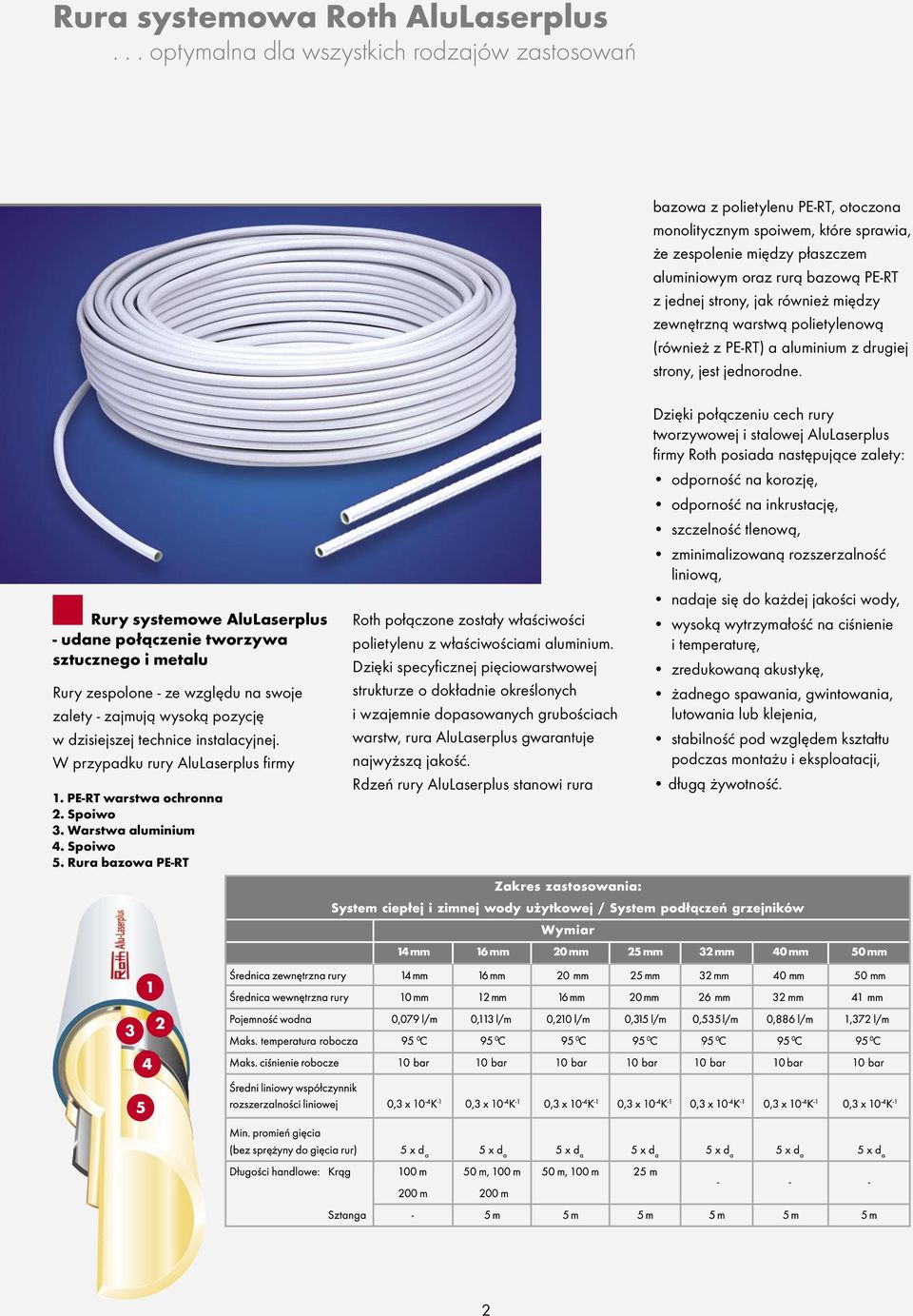

2 Rura systemowa Roth AluLaserplus... optymalna dla wszystkich rodzajów zastosowań bazowa z polietylenu PE-RT, otoczona monolitycznym spoiwem, które sprawia, że zespolenie między płaszczem aluminiowym oraz rurą bazową PE-RT z jednej strony, jak również między zewnętrzną warstwą polietylenową (również z PE-RT) a aluminium z drugiej strony, jest jednorodne. Rury systemowe AluLaserplus - udane połączenie tworzywa sztucznego i metalu Rury zespolone - ze względu na swoje zalety - zajmują wysoką pozycję w dzisiejszej technice instalacyjnej. W przypadku rury AluLaserplus firmy 1. PE-RT warstwa ochronna 2. Spoiwo 3. Warstwa aluminium 4. Spoiwo 5. Rura bazowa PE-RT Roth połączone zostały właściwości polietylenu z właściwościami aluminium. Dzięki specyficznej pięciowarstwowej strukturze o dokładnie określonych i wzajemnie dopasowanych grubościach warstw, rura AluLaserplus gwarantuje najwyższą jakość. Rdzeń rury AluLaserplus stanowi rura Dzięki połączeniu cech rury tworzywowej i stalowej AluLaserplus firmy Roth posiada następujące zalety: odporność na korozję, odporność na inkrustację, szczelność tlenową, zminimalizowaną rozszerzalność liniową, nadaje się do każdej jakości wody, wysoką wytrzymałość na ciśnienie i temperaturę, zredukowaną akustykę, żadnego spawania, gwintowania, lutowania lub klejenia, stabilność pod względem kształtu podczas montażu i eksploatacji, długą żywotność

3 Najważniejsze to pewne połączenie... dwa programy kształtek rurowych Roth PressCheck Polifenylenosulfon (PPSU) - tworzywo przyszłości Kształtki tworzywowe firmy Roth wykonane są z wysokowartościowego materiału PPSU - polifenylenosulfonu. Odznaczają się one szeregiem zalet: odporność na korozję, odporność na inkrustację, wysoka odporność na ciśnienie i temperaturę, bardzo dobre właściwości chemiczne i termiczne, brak zastrzeżeń pod względem higienicznym. W przypadku takich właściwości jak: wytrzymałość na rozciąganie, wydłużenie przy zerwaniu, sztywność, udarność z karbem oraz odporność na odkształcenia PPSU należy do tych tworzyw sztucznych, które osiągają najlepsze wyniki. Złączki Roth PressCheck - smukła forma korpusu umożliwia wygodny montaż szczególnie w trudno dostępnych miejscach. Powyższe rozwiązanie w budowie złączki pozwala przede wszystkim na natychmiastowe wykrycie przecieku połączenia podczas próby szczelności "unverpresst - undicht" - "nie zaciśnięte - nieszczelne". Mosiądz CuZn36Pb2As i czerwony mosiądz Rg5 - materiały o szczególnej jakości Mosiądz CuZn36Pb2As jak również czerwony mosiądz to materiały odporne na korozję i odcynkowanie. Spełniają najostrzejsze standardy międzynarodowe, a zatem wykazują idealne właściwości odpowiadające wysokim wymaganiom stawianym w instalacjach wody pitnej i w systemach podłączeń grzejników. Kształtki mosiężne firmy Roth gwarantują trwałe, nierozłączne połączenia oraz ich najwyższe bezpieczeństwo przy obciążeniach występujących w instalacjach rurowych. Dodatkowy składnik cynku nadaje materiałom twardość będącą gwarancją zwiększonej wytrzymałości. Zamieszczone dane z tabeli potwierdzają wyjątkowe właściwości powyższych dwóch odmian mosiądzu. 3

4 Technika połączeń firmy Roth... łatwy, pewny montaż Po kalibrowaniu Zbiorniki i fazowaniu dwupłaszczowe rury DWT 2620, Zaciśnięcie 1000 i w 1500 ciągu l. kilku sekund AluLaserplus następuje nałożenie przy pomocy elektrycznej zaciskarki Prosty kształtki i szybki z mosiądzu montaż lub instalacji polifenylenosulfonu. Do sprawdzenia czy połączenie! bez potrzeby budowania firmy Roth - gotowe wanny wyłapującej trwałe olej. Ergonomiczne wymiary, idealne również do małych pomieszczeń. Łatwy transport dzięki optymalnym wymiarom. Jednodrogowy kształtka została system wprowadzona poboru paliwa, zapewniający równy poziom oleju we na rurę wszystkich prawidłowo zbiornikach służą okienka baterii. Możliwość kontrolne w szeregowego stalowej tulei zaciskowej. i blokowego ustawienia zbiorników 620 i 1000 l w bateriach do 25 sztuk oraz szeregowego do 5 sztuk zbiorników 1500 l. Możliwość Jest ona umieszczona kątowego ustawienia na wpuście zbiorników. Certyfikaty w kształcie TUV pierścienia, oddzielne co zapobiega dla wewnętrznego zbiornika z polietylenu oraz stalowego jej ześlizgiwaniu zbiornika się po zewnętrznego. rurze przy zakładaniu zaciskarki na kształtkę. Zalety połączeń w systemie Roth: najwyższa pewność eksploatacji, mało operacji roboczych - brak zgrzewania, lutowania, wysokie bezpieczeństwo przy obciążeniach skręcających i rozciągających jak również przy zmianie temperatur oraz obciążeniach wywołanych uderzeniami, idealne dla połączeń niedostępnych po montażu, technika zaciskania optymalnie dostosowana do rur systemowych AluLaserplus firmy Roth, o radialnym, równomiernie przebiegającym profilu zacisku. Umiejscowienie szczęki zaciskowej Okienko kontrolne Smukły kształt korpusu Pierścień zaciskowy Tulejka zaciskowa Firma Roth oferuje dwa rodzaje zaciskarek: elektryczną, akumulatorową. Do obydwu ich rodzajów stosuje się te same szczęki o średnicach od 14 do 50 mm. 4

5 Instalacja wody ciepłej i zimnej firmy Roth... warianty przyłączeń / systemy rozprowadzania System firmy Roth - do wszystkich rodzajów przyłączeń W projektach budowlanych mogą być stosowane różne rodzaje przyłączeń, które odpowiadają aktualnym trendom technicznym i gospodarczym. Montaż punktów poboru, w przypadku systemu Roth, może być wykonany zarówno natynkowo, w bruzdach lub w suchej zabudowie. Instalacja trójnikowa Instalacja rozdzielaczowa Instalacja pierścieniowa 5

6 System podłączeń grzejników firmy Roth... systemy rozprowadzania A B Zbiorniki kompaktowe CoEx plus 750 i 1000 l. Możliwość składowania dużej ilości oleju opałowego na małej powierzchni System Optymalne jednorurowy wykorzystanie z rozdzielaczem. pomieszczenia magazynowego dzięki Kombinacja idealnym jedno- i dwururowego systemu Podłączenia wymiarom z zbiorników konstrukcji i podłogowej. wielu wariantom ustawień. z rozdzielaczem. Podłączenia ze ściany. Możliwość szeregowego i blokowego ustawienia nawet 25 zbiorników. Możliwość zabudowy kątowej. C Gabaryty zbiorników umożliwiają ich wnoszenie także przez wąskie i kręte System System podłączeń korytarze. grzejników firmy Roth umożliwia Szybki i prosty montaż. podłączenia umożliwia podłączenia z podłogi lub z podłogi ściany, w lub systemie ściany, w jedno- systemie lub dwururowym jedno- lub lub w dwururowym połączeniu lub obu w systemów, połączeniu w obu układzie rozdzielaczowym systemów, w układzie lub przyłączeniem rozdzielaczowym bezpośrednio lub przyłączeniem do pionów bezpośrednio instalacyjnych. Zbiorniki kompaktowe do Uniwersalnie pionów instalacyjnych. stosowany system, CoEx plus 1600 i 2200 l kompletny Uniwersalnie dla stosowany wszystkich system, wariantów z opaskami. podłączeń. kompletny dla wszystkich wariantów podłączeń. Jeszcze większa ilość składowanego Prosty montaż, nie wymagający oleju na mniejszej powierzchni Prosty montaż nie wymagający dużych magazynu. dużych nakładów czasu, a tym nakładów czasu, a tym samym System dwururowy, trójnikowy, z bezpośrednim samym kosztów. podłączeniem Szerokość obu za pomocą zbiorników nypla wynosząca przejściowego do pionu kosztów. Najwyższa pewność dzięki rurom 780 mm umożliwia ich bezproblemowe wniesienie do pomieszczeń instalacyjnego. Najwyższa systemowym pewność AluLaserplus. dzięki rurom składu opału. systemowym Spełnia wymogi AluLaserplus. normy DIN 4751 część 1 do 3 - dla urządzeń wodnych Spełnia wymogi normy DIN Wysokość 1940 mm pozwala instalacji grzewczych. na optymalne wykorzystanie część 1 do 3 - dla urządzeń wodnych Technika systemowa łatwa powierzchni magazynowej. instalacji grzewczych do stosowania w praktyce, Technika z optymalnie systemowa dopasowanymi łatwa Większa pojemność przy ograniczonych wymiarach dzięki zastosowaniu stosowania składnikami w systemu. praktyce, z optymalnie wzmacniających opasek stalowych dopasowanymi składnikami systemu zamiast przetłoczeń na zbiorniku. 6 Przykład podłączenia przy pomocy trójników systemowych Roth PressCheck

7 Gwarancja systemu Lekkie w transporcie i składowaniu dzięki uchwytom do przenoszenia i niewielkiej wadze. Korzystne wymiary pojedynczych zbiorników, jak również całych baterii. Możliwość ustawienia 5 zbiorników w szeregu. Technologia CoEx plus zapewniająca ochronę przed promieniowaniem UV oraz przenikaniem woni oleju. Zbiorniki lub baterie zbiorników muszą być ustawione w odległości przynajmniej 400 mm od ściany czołowej i bocznej oraz w odległości min. 50 mm od pozostałych ścian. Odpowiednie wymiary pomieszczeń są podane w tabeli. Zaleca się jednak, ze względu na lepszą kontrolę optyczną, ustawienie zbiorników w odległości 100 mm od ścian. Potrzebne wymiary zwiększają się wtedy o około 50 mm w każdym kierunku. Zbiorniki ustawia się bezpośrednio na podłożu. Dla ustawienia jednorzędowego nie obowiązują przepisy dotyczące odstępu od sufitu. Zaleca się jednak zachowanie odpowiedniej ilości miejsca na montaż armatury (~250 mm). Rura systemowa Roth Złączka Roth Gwarancja systemowa Roth* Złączka Roth Rura systemowa inna Brak gwarancji systemowej Roth * przy zastosowaniu systemu instalacji rurowych Roth 7 Rura systemowa Roth Złączka inna Brak gwarancji systemowej Roth
