1 nr str. 1 Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: PROJEKT ARANŻACJI WNĘTRZ, WYPOSAŻENIE I WIZUALIZACJA Rozbudowa i przebudowa budynku Zespołu Szkół Elektronicznych o parterowy budynek pracowni urządzeń techniki komputerowej (usytuowany pomiędzy budynkiem ZSE a salą gimnastyczną) MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działki nr ewid. 19, 20, 22, 282/2, 40/10, 23, 24, 25 obręb 178, ul. Karłowicza, m. Bydgoszcz _ architektoniczna, konstrukcyjna, instalacje sanitarne i elektryczne projekt aranżacji wnętrz, wyposażenie i wizualizacja opracował mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 kategoria obiektu IX egz. nr. 1

2 nr str Wyposażenie, materiały architektura Materiały wyposażenie Wyposażenie materiały instalacja sanitarna Wyposażenie instalacji sanitarnej - armatura Materiały wyposażenie instalacji kanalizacji sanitarnej Wyposażenie materiały instalacji centralnego ogrzewania - armatura Wyposażenie instalacji wentylacji - urządzenia Wyposażenie przykanalika kanalizacji sanitarnej - materiały Wyposażenie i materiały instalacja elektryczna Aranżacja wnętrz i wizualizacje

3 nr str Wyposażenie, materiały architektura.

4 nr str Materiały wyposażenie Tablica Dwie tablice naścienne białe, z powłoką ceramiczną o wymiarach 170x100cm Wyposażenie stanowiska uczniowskiego Krzesło szt 20 Krzesło wyposażone: Krzesło laboratoryjne z uchwytem w górnej części oparcia Pięcioramienna podstawa Kółka antystatyczne Amortyzator gazowy - możliwość regulacji wysokości siedziska w zakresie 45,5-56 cm Siedzisko: Antypoślizgowa powierzchnia siedziska wykonana z miękkiego, wyprofilowanego czarnego tworzywa (PU) Wykończone od spodu maskownicą z antystatycznego tworzywa sztucznego w kolorze czarnym Oparcie Antypoślizgowa powierzchnia oparcia wykonana z miękkiego, wyprofilowanego czarnego tworzywa (PU) Wykończone z tyłu maskownicą z antystatycznego tworzywa sztucznego w kolorze czarnym Regulacja wysokości, głębokości oraz kąta nachylenia oparcia Wymiary: Siedzisko: szerokość 465 mm, głębokość 430 mm, wysokość mm Podstawa: szerokość 640 mm Oparcie: szerokość 400 mm (w najszerszym punkcie), wysokość 255 mm

5 nr str. 5 Stół warsztatowy szt 10 Stół warsztatowy spełniający normę ESD, oraz normy PN-EN 13150:2004, PN-EN 14727:2006 o cechach: Płynna regulacja wysokości mm Blat stołu o wymiarach 750 na 1830mm Minimalne obciążenie blatu 590kg Stopki poziomujące Rama perferowana o wymiarach 1830 na 1555mm Półka pod PC o wymiarach 215x500mm Półka regulowana o wymiarach 900x300mm Półka na narzędzia o wymiarach 890x170mm Szafka mocowana pod blat 2 szuflady o wymiarach 380x520x260mm Listwa zasilająca 8 gniazd z automatycznym bezpiecznikiem i elektronicznym układem antyprzepięciowym Kanały kablowe pionowe sztuk 3, Kanały kablowe poziome sztuk 2, w celu osłony okablowania, montowane na ramie perforowanej Uchwyt do monitora montowany do ramy na dowolnej wysokości z możliwością regulacji położenia monitora w poziomie standardu VESA

6 nr str. 6 Wyposażenie stanowiska nauczycielskiego Krzesło szt 1 Krzesło wyposażone: Pięcioramienna podstawa z aluminium polerowanego (jednolity, wzmocniony odlew aluminium) Samohamujące kółka antystatyczne Amortyzator gazowy - możliwość regulacji wysokości siedziska w zakresie 46,5-55 cm Siedzisko: Ergonomiczne, wyprofilowane siedzisko wykonane z wielowarstwowej sklejki drewna liściastego, pokrytej pianką poliuretanową (PU) Pokryte tkaniną antystatyczną Wykończone maskownicą z antystatycznego tworzywa sztucznego w kolorze czarnym Oparcie Kubełkowe oparcie - wyprofilowany kształt oparcia Pokryte tkaniną antystatyczną Wyściełane wysokiej jakości pianką PU Wykończone maskownicą z antystatycznego tworzywa sztucznego w kolorze czarnym Regulacja wysokości, głębokości oraz kąta nachylenia Tkanina antystatyczna ze specjalnie zatopioną nitką grafitową połączona z metalowymi elementami konstrukcji Wymiary: Siedzisko: szerokość 480mm, głębokość 460mm, wysokość m Podstawa: szerokość 680mm Oparcie: szerokość 440mm (w najszerszym punkcie), wysokość 510mm

7 nr str. 7 Stół warsztatowy szt 1 Stół warsztatowy spełniający normę ESD, oraz normy EN o cechach: Płynna regulacja wysokości mm za pomocą siłowników Ergonomiczny blat stołu o wymiarach 800 na 1830mm Minimalne obciążenie blatu 590kg Stopki poziomujące Rama perferowana pionowa o wymiarach 900 na 900mm Półka pod PC o wymiarach 215x500mm Półka regulowana o wymiarach 900x300mm Półka na narzędzia o wymiarach 890x170mm Szafka mocowana pod blat 4 szuflady o wymiarach 455x520x700mm Uchwyt na dokumenty montowany do ramy na dowolnej wysokości, płynna regulacja w poziomie, regulacja kąta odchylenia Podnóżek o wymiarach 600x420x370 z możliwością regulacji wysokości, regulacja konta nachylenia Listwa zasilająca 8 gniazd z automatycznym bezpiecznikiem i elektronicznym układem antyprzepięciowym Kanał kablowy poziomy w celu osłony okablowania, montowany na ramie perforowanej Uchwyt do monitora montowany do ramy na dowolnej wysokości z możliwością regulacji położenia monitora w poziomie standardu VESA Wózek Classic ESD - 2 półki z regulacją wysokości blatu 665mm-1100mm o wymiarach blatu 690x480x26,6mm

8 nr str. 8 Wykładzina kompaktowa homogeniczna elastyczna (korytarze) Klasa użytkowania dla obiektów komercyjnych 34 przemysłowych 43 Przeznaczona do pomieszczeń o wzmożonym ruchu w szczególności korytarzy Kolor i wzór zgodny z już ułożoną na obiekcie Typ wykładziny homogeniczna winylowe pokrycie podłogowe z odnawialną powloką Grubość 2,00mm Zabezpieczenie powierzchni iq PUR Wgniecenie resztkowe 0,02mm Właściwości elektrostatyczne <2kV Odporność chemiczna bardzo dobra Stabilność wymiarów <=0,40% dla rolek Antypoślizgowość R9 Wykładzina kompaktowa homogeniczna elastyczna antystatyczna (sala komputerowa, zaplecze wiatrołap) Klasa użytkowania dla obiektów komercyjnych 34 przemysłowych 43 Przeznaczona do pomieszczeń serwerowni Kolor i wzór zgodny z już ułożoną na obiekcie Typ wykładziny homogeniczna winylowe pokrycie podłogowe z odnawialną powloką Grubość 2,00mm Zabezpieczenie powierzchni iq PUR Wgniecenie resztkowe 0,03mm Właściwości elektrostatyczne <2kV Odporność chemiczna bardzo dobra Stabilność wymiarów <=0,40% dla rolek Izolacyjność elektryczna Ri>=5*10^4 omów

9 nr str. 9 Opór elektryczny R1<=10^8 omów Antypoślizgowość R9 opracował mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 -

10 nr str Wyposażenie materiały instalacja sanitarna.

11 nr str Wyposażenie instalacji sanitarnej - armatura Rury i kształtki Rura stalowa bez szwu ocynkowana 23/1,5mm Kształtki fi 20mm ocynkowane zawory kulowe pełnoprzelotowe typ 51CE kulowe Zawory kulowe do instalacji wody materiał: mosiądz element sterujący kula PN [bar]16 uchwyt dźwignia stalowa powierzchnia śrutowana niklowana przyłączenie wkrętne temp. max 180 stopni Podgrzewacz wody z baterią Moc podgrzewacza 3,5kW Klasa energetyczna A Deklarowany profil obciążeń XXS Efektywność energetyczna 40% Poziom mocy akustycznej 15 db Podgrzewacz wyposażony w baterię wody ciepłej i zimnej

12 nr str. 12 Umywalka Materiał wykonania ceramika Szerokość min 50cm, głębokość 40cm Montaż na szafce Umywalka wyposażona w syfon i zestaw do podłączenia do kanalizacji sanitarnej Pod umywalką należy przewidzieć szafkę w kolorze białym z materiału wodoodpornego

13 nr str Materiały wyposażenie instalacji kanalizacji sanitarnej Rury i kształtki Jako rury i kształtki należy zastosować armaturę PCV fi 160mm gr 2,4mm łączone kielichowo na uszczelkę. Zawór odpowietrzający Średnica podłączenia 50mm Materiał wykonania polipropylen Maksymalna temperatura robocza 95 stopni Wyposażenie materiały instalacji centralnego ogrzewania - armatura Rura i kształtki Na rury zaprojektowano rury stalowe bez szwu 28/1,5mm, rury w posadzce i przy przejściach należy zaizolować otuliną z pianki gr 13mm lub 20mm. Kształtki stalowe 28/1,5mm (kolanka i inne) Grzejnik Zaprojektowano grzejniki płytowe o wysokości 600mm długości według obliczeń. Grzejniki o następujących parametrach: grzejniki płytowe z elementami konwekcyjnymi, powierzchnie boczne obudowane osłonami, powierzchnia górna przykryta osłoną typu grill.

14 nr str. 14 Cztery boczne otwory przyłączeniowe w każdym narożniku grzejnika z gwintem wewnętrznym ½. Materiał: głęboko tłoczna blacha niskowęglowa walcowana na zimno FePO1 Grubość blachy: -z której tłoczy się płyty grzejników: 1.25 mm -z której wykonuje się ożebrowanie konwekcyjne: 0.5 mm rozstaw pionowych kanałów wodnych: mm maksymalne ciśnienie robocze: 10 bar maksymalna temperatura: 110 C Kolor: RAL 9016 Zasilanie dolne Zawór odpowietrzający Parametry zaworu: przyłącze: 1/2" temperatura max.: 110 'c ciśnienie max.: 12 bar korpus: mosiężny Zawór termostatyczny Rozmiar:1/2" Ciśnienie: 1 [Mpa] Zakres regulacji temp. [ C]: 6 28 Max. temp: +110 C Nastawa 1-5 pozycji Zestaw wyposażony w głowicę i zaworem

15 nr str. 15 Zawory Zawory kulowe do instalacji centralnego ogrzewania materiał: mosiądz element sterujący kula PN [bar]16 uchwyt dźwignia stalowa powierzchnia śrutowana niklowana przyłączenie wkrętne temp. max 180 stopni

16 nr str Wyposażenie instalacji wentylacji - urządzenia Nawiewnik okienny - wymiary 340x25x27mm - kolor biały - wydajność 30m3/h - nawiewnik okienny ciśnieniowy Nawiewnik pod okienny - nawietrzak o średnicy 150mm z grzałką o mocy 305W o wydajności 97m3/h - nawietrzak wyposażony w stabilizator przepływu, siatkę z czerpnią, grzałkę, anemostat

17 nr str. 17 Wentylator hybrydowy - napięcie 24V średnica Ø200mm mocy 6,8W wydajności 373 m3/h - sterowanie ręczne za pomocą włącznika Nasada kominowa obrotowa - średnica Ø200mm, wydajność do 325 m3/h Klimatyzator - moc 9,5 kw - urządzenie należy zamocować za pomocą stojaków na elewacji zewnętrznej jednostka zewnętrzna i w środku jednostka wewnętrzna - klasa energetyczna A+ - urządzenie wyposażone z sterownik i pilot - urządzenie przystosowane do pracy w każdej porze roku - minimum 3 tryby pracy

18 nr str Wyposażenie przykanalika kanalizacji sanitarnej - materiały Rury i kształtki Jako rury i kształtki należy zastosować armaturę PCV fi 160mm gr 3,2mm lub 4,0mm łączone kielichowo na uszczelkę. Studnie zgodne z PN EN 476 Studnie z PP o wymiarach średnicy 425 (st1 i st2) i 600 (st3) Studnie należy zaopatrzyć w Kinetę PP Rurę karbowaną Połączenia zestaw uszczelek Zwięczenia Studnię st1 należy zaopatrzyć w kinetę przepływową pod katem 45 stopni, wpust żeliwny,

19 nr str. 19 stożek pierścień odciążający Studnię st2 należy zaopatrzyć w kinetę zbiorczą pod kątem 45 stopni, wpust żeliwny, stożek pierścień odciążający Studnię st3 należy zaopatrzyć w kinetę zbiorczą pod kątem 45 stopni, wpust żeliwny o nośności 50kN, stożek pierścień odciążający opracował mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14 -

20 nr str Wyposażenie i materiały instalacja elektryczna.

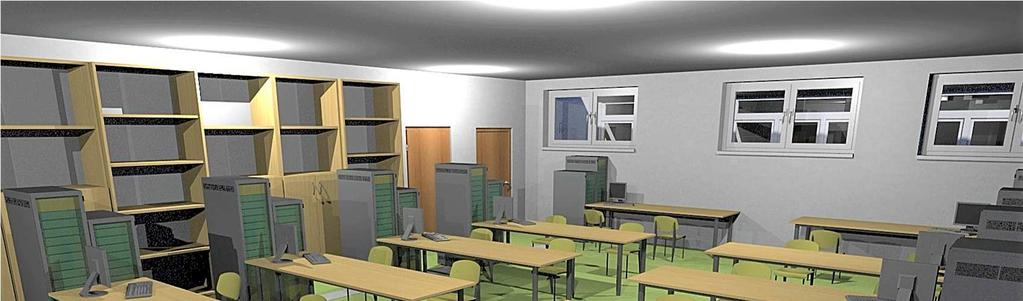

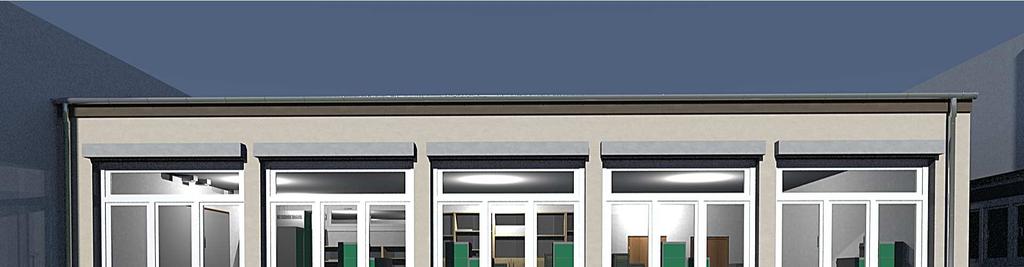

21 nr str Aranżacja wnętrz i wizualizacje.

22 Nazwa Gniazda bryzgoszczelne 2-biegunowe Gniazda podtynkowe 2-biegunowe Gniazda podtynkowe 2xRJ45 Korytka 100 Korytka 200 Łączniki 1 - biegunowy Łączniki świecznikowe Przewód LgY 16 Przewód LgY 25 Przewód UTP kat. 6 Stopień ochrony IP44 z bolcem uziemiającym z pokrywą uchylną montaż podtynkowy 250V/16A Stopień ochrony IP20 z bolcem uziemiającym montaż podtynkowy 250V/16A Stopień ochrony IP20 montaż podtynkowy Parametry Koryto kablowe 100 mm, blacha grubości 0,7 mm Koryto kablowe 200 mm, blacha grubości 0,7 mm Łącznik jednobiegunowy, montaż na pazurki i śrubę, Łącznik świecznikowy 2 biegunowy, montaż na pasurki i śrubę Nierozprzestrzeniający płomienia Zgodnie z EN Znamionowy przekrój żyły: 16 mm2 Liczba żył: 1 Izolacja żyły: PVC Kolor izolacji: zielono - żółty Nierozprzestrzeniający płomienia Zgodnie z EN Znamionowy przekrój żyły: 25 mm2 Liczba żył: 1 Materiał żyły: miedź Izolacja żyły: PVC Kolor izolacji: zielono - żółty Nierozprzestrzeniający płomienia Zgodnie z EN Znamionowy przekrój żyły: 0,54 mm2 Liczba żył: 4x2 Materiał żyły: miedź Izolacja żyły: PVC Kolor izolacji: biały Przewód YDY 3x1,5 Nierozprzestrzeniający płomienia Zgodnie z EN Znamionowy przekrój żyły: 1,5 mm2 Liczba żył: 3 Materiał żyły: miedź Izolacja żyły: PVC Kolor izolacji: Biały

23 Przewód YDY 3x2,5 Przewód YDY 4x1,5 Przewód YDY 5x6 Przewód YDY 5x10 Puszka podłogowa z wypos. 2x230V 2xData 2xRJ45 Puszki izolacyjne podtynkowe pojedyncze do 60mm Rozdzielnica RG 4x20 p/t Rury winidurowe karbowane do 26mm Rury winidurowe RL 20 OPRAWA AWARYJNA LVNR/3W/E/1/SE/AT/WH Nierozprzestrzeniający płomienia Zgodnie z EN Znamionowy przekrój żyły: 2,5 mm2 Liczba żył: 3 Materiał żyły: miedź Izolacja żyły: PVC Kolor izolacji: Biały Nierozprzestrzeniający płomienia Zgodnie z EN Znamionowy przekrój żyły: 1,5 mm2 Liczba żył: 4 Materiał żyły: miedź Izolacja żyły: PVC Kolor izolacji: Biały Nierozprzestrzeniający płomienia Zgodnie z EN Znamionowy przekrój żyły: 6 mm2 Liczba żył: 5 Materiał żyły: miedź Izolacja żyły: PVC Kolor izolacji: Biały Nierozprzestrzeniający płomienia Zgodnie z EN Znamionowy przekrój żyły: 10 mm2 Liczba żył: 5 Materiał żyły: miedź Izolacja żyły: PVC Kolor izolacji: Biały Puszka podłogowa 2x gniazdo wtykowe, 2x gniazdo dedykowane z kluczem, 2x gniazdo RJ45 Rozdzielnica modułowa 4x20 podtynkowa drzwi metalowe Rura elektroinstalacyjna karbowana, giętka do 26 mm średnicy zewnętrznej Rura elektroinstalacyjna gładka, do 20 mm średnicy zewnętrznej Obudowa z białego poliwęglanu, Klasa izolacji II, Stopień ochrony IP41, Dioda power LED 1W, Temperatura otoczenia 0⁰C do +40⁰C, Czas pracy w trybie awaryjnym 1h, Montaż: podtynkowo na suficie, Wymiary: kwadratowa 120x120x40 [mm], Oprawa z soczewką do korytarzy wąską, Strumień świetlny oprawy: 150 lm (tryb SE) OPRAWA AWARYJNA LVNC/1W/E/1/SE/AT/WH Obudowa z białego poliwęglanu, Klasa izolacji II, Stopień ochrony IP65, Dioda power LED 1W, Temperatura otoczenia

24 OPRAWA AWARYJNA SK8/1,2W/E/1/SE/AT/WL OPRAWA AWARYJNA UPDOOR 1500LM LED SHM E IP J AT 840 / TERMOSTAT ARUNA SLIM LED 4000LM OPTICS-3 E / L ⁰C do +40⁰C, Czas pracy w trybie awaryjnym 1h, Montaż: natynkowo na suficie, Wymiary: okrągła 202x58 [mm], Oprawa z soczewką do korytarzy wąską, Strumień świetlny oprawy: 150 lm (tryb SE) Obudowa z białego poliwęglanu, Klasa izolacji II, Stopień ochrony IP44, Pasek LED 1,2 W, Temperatura otoczenia 0⁰C do +40⁰C, Czas pracy w trybie awaryjnym 1 godzina, Montaż: bezpośrednio na ścianie lub suficie, Wymiary: 310x250x20 [mm], Rozpoznawalność znaku 30m Oprawa do montażu nastropowego na suficie/ścianie. Wymiary - 242x233,5x266mm. Korpus - blacha stalowa, o grubości 0,6mm, malowany farbą proszkową poliestrowa fasadowa, UV odporną. Układ optyczny - SHM. Przesłona - szkło hartowane matowe o grubości 4mm o współczynniku załamania wg ISO489-1,52 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Moc źródła - 9W. Strumień świetlny źródła lm. Współczynnik oddawania barw [CRI] Ra = 80. Temperatura barwowa K. Ilość źródeł - 1. Moc źródeł w oprawie - 9W. Skuteczność źródła - 166,67lm/W. Moc oprawy - 11W. Sprawność oprawy - 80,5%. Skuteczność świetlna oprawy - 109,77lm/W. IP65. IK10. Certyfikaty i dopuszczenia - CE, Dopuszczenie PKP. Oprawa wyposażona w moduł awaryjny o podtrzymaniu 2h, oraz układ grzejny z termostatem. Zakres temperatur pracy od -25oC do +40oC. Oprawa działa w trybie "sieciowo/awaryjnym", czyli jako oprawa oświetlenia ogólnego/nocnego i awaryjnego. Oprawa nastropowa. Wymiary x150x39mm. Korpus - blacha stalowa, o grubości 0,6mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - OPTICS- 3. Przesłona - PMMA o grubości 5mm o współczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x16x5mm. Moc źródła - 14,5W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 81,83. Temperatura barwowa K. Składowe widmowe R3=93,2,R6=82,2. Współrzędne chromatyczności x=0,3849,y=0,3917. Trwałość 61 tys. godzin przy współczynniku L70/B50. Ilość źródeł - 2. Moc źródeł w oprawie - 29W. Skuteczność źródła - 145,31lm/W. Moc oprawy - 32W. Sprawność oprawy - 92,8%. Skuteczność świetlna oprawy - 122,21lm/W. IP20. IK20. Zasilanie przelotowe - dostępne. Certyfikaty i dopuszczenia - CE. METEOR LUX LED 5200LM OPAL EED 840 Oprawa do montażu nastropowego na suficie. Wymiary x200x71mm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną.

25 RIM LED 3800LM PLX E 34 IP X-WALL K9 LED 1300LM PLX E IP / L-600 Układ optyczny - OPAL. Przesłona - PMMA o współczynniku załamania wg ISO489-1,491 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Wyposażona w zasilacz DALI z możliwością regulacji strumienia świetlnego oprawy. Moc źródła - 8,7W. Strumień świetlny źródła lm. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Ilość źródeł - 4. Moc źródeł w oprawie - 34,8W. Skuteczność źródła - 160lm/W. Moc oprawy - 36W. Sprawność oprawy - 77,7%. Skuteczność świetlna oprawy - 120,25lm/W. IP40. IK20. Certyfikaty i dopuszczenia - CE. Oprawa wpuszczana w sufit podwieszany. Dzięki ramkom adaptacyjnym możliwy montaż natynkowy oraz w płycie g/k. Wymiary - 600x600x10mm. Korpus - profil aluminiowy, o grubości 1,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PMMA. Moc źródła - 39W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80. Temperatura barwowa K. Trwałość 60 tys. godzin przy współczynniku L70/B50. Ilość źródeł - 1. Moc źródeł w oprawie - 39W. Skuteczność źródła - 101,28lm/W. Moc oprawy - 43W. Sprawność oprawy - 89%. Skuteczność świetlna oprawy - 81,76lm/W. IP44. IK20. Certyfikaty i dopuszczenia - CE. Oprawa do montażu nastropowego na ścianie. Wymiary - 574x50x60mm. Korpus - profil aluminiowy, o grubości 1,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PC o grubości 2mm o współczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x16x5mm. Moc źródła - 8,7W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R3=92,8,R6=81,6. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 61 tys. godzin przy współczynniku L70/B50. Ilość źródeł - 1. Moc źródeł w oprawie - 8,7W. Skuteczność źródła - 160lm/W. Moc oprawy - 11W. Sprawność oprawy - 72,67%. Skuteczność świetlna oprawy - 91,96lm/W. IP44. IK06. Certyfikaty i dopuszczenia - CE.
