1 Mobilne Laboratorium Techniki Budowlanej Sp. z o. o. ul. Jana Kasprowicza 21 lok. 2, Wałbrzych ul. Wrocławska 142 B, Wałbrzych (Stacjonarna działalność techniczna) Typy wyrobów: Przekroje wg załącznika Podkład podokienny "ISOBLAT" Raport z badania nr: MLTB Rodzaj badania: Obliczenie liniowego współczynnika przenikania ciepła szczeliny montażowej Psi, obliczenie współczynnika przenikania ciepła profilu Uf, symulacja przebiegu izoterm metodą komputerową, wyznaczenie współczynnika temperaturowego f Rsi, zgodnie z normami: PN-EN ISO 10211: PN-EN ISO : PN-EN ISO 13788: tel , fax: , www: biuro@badaniaokien.pl

2 Badania okien i drzwi zewnętrznych u producenta Inspekcje ZKP. Ekspertyzy techniczne. Akustyka budowlana Pomiary szczelność powietrznej budynków. Certyfikaty i Audyty energetyczne Termowizja. Certyfikaty okien pasywnych Laureat nagrody Fenestra Aurea 2015 Laboratorium badawcze notyfikowane, Nr NB Zlecenie nr: MLTB Raport z badania nr: MLTB Zleceniodawca badania : Rodzaj badania: ISOTERMIKA JAN LICAK ul. Wyspiańskiego Brzesko Obliczenie liniowego współczynnika przenikania ciepła szczeliny montażowej Psi, obliczenie współczynnika przenikania ciepła profilu Uf, symulacja przebiegu izoterm metodą komputerową, wyznaczenie współczynnika temperaturowego f Rsi Nieakredytowana metoda badania: PN-EN ISO 10211: PN-EN ISO : PN-EN ISO 13788: Obiekt badania: Przekroje wg załączników Materiał: polistyren ekstrudowany Synthos XPS 30 Prime S System: Podkład podokienny "ISOBLAT" Data wykonania badania: r. Odpowiedzialny za wykonanie badania: Mścichowski Adam Wykonał badanie: Rostkowska Danuta Miejsce wykonania badania: Załączniki do badania: Laboratorium MLTB ul. Wrocławska 142B Wałbrzych - Rysunki, przekroje profili - Deklaracja Właściwości Użytkowych nr SD/PS30/2014/01 wydana dnia przez Synthos Strona 1 z 6 Mobilne Laboratorium Techniki Budowlanej Sp. z o.o., ul. J. Kasprowicza 21 lok. 2, Wałbrzych Działalność stacjonarna: ul. Wrocławska 142B, Wałbrzych NIP PL , KRS Sąd Rejonowy dla Wrocławia Fabrycznej IX Wydział Gospodarczy, Kapitał zakładowy 5000 zł.

3 Badania okien i drzwi zewnętrznych u producenta Inspekcje ZKP. Ekspertyzy techniczne. Akustyka budowlana Pomiary szczelność powietrznej budynków. Certyfikaty i Audyty energetyczne Termowizja. Certyfikaty okien pasywnych Laureat nagrody Fenestra Aurea 2015 Laboratorium badawcze notyfikowane, Nr NB Dane wejściowe Właściwości termiczne materiałów występujących w badanych przekrojach Współczynnik Materiał przewodzenia ciepła Źródło pochodzenia λ[w/(mk)] Pustak Ytong Forte 24 cm 0,11 Dane od producenta pustaków Xella Polska Sp. z o.o. Styropian biały EPS 040 Fasada 0,040 Dane od producenta styropianu "IZOTERM" Mariusz Wałek Sp.J. Tynk zewnętrzny cementowy 1,0 PN-EN ISO 10456:2009 Tynk wewnętrzny gipsowy 0,40 PN-EN ISO 10456:2009 Pianka poliuretanowa 0,050 PN-EN ISO 10456:2009 Deklaracja Właściwości Użytkowych nr Polistyren ekstrudowany 0,036 SD/PS30/2014/01 wydana dnia Synthos XPS 30 Prime S przez Synthos Stal (parapet zewnętrzny) 50 PN-EN ISO 10456:2009 Drewno dębowe (parapet wewnętrzny) 0,18 PN-EN ISO 10456:2009 PVC 0,17 PN-EN : PVC-P (uszczelki) 0,14 PN-EN : Szkło sodowo-wapniowe 1,00 PN-EN : Argon 0,017 PN-EN ISO 10456:2009 Warunki brzegowe wg PN EN ISO 6946: i PN-EN ISO 13788: Kierunek Temperatura Opór powierzchniowy Obszar przepływu ciepła [ o C] [(m 2 K)/W] Obszar graniczny zewnętrzny R Poziomy se 0 0,04 Obszar graniczny wewnętrzny R si +20 0,13 Rama , skrzydło Szyba zespolona 4/18/4/18/4, ramka międzyszybowa aluminiowa Strona 2 z 6 Mobilne Laboratorium Techniki Budowlanej Sp. z o.o., ul. J. Kasprowicza 21 lok. 2, Wałbrzych Działalność stacjonarna: ul. Wrocławska 142B, Wałbrzych NIP PL , KRS Sąd Rejonowy dla Wrocławia Fabrycznej IX Wydział Gospodarczy, Kapitał zakładowy 5000 zł.

4 Badania okien i drzwi zewnętrznych u producenta Inspekcje ZKP. Ekspertyzy techniczne. Akustyka budowlana Pomiary szczelność powietrznej budynków. Certyfikaty i Audyty energetyczne Termowizja. Certyfikaty okien pasywnych Laureat nagrody Fenestra Aurea 2015 Laboratorium badawcze notyfikowane, Nr NB Metoda opracowania Współczynnik przenikania ciepła profilu, szczeliny montażowej oraz przebieg izoterm zostały wyznaczone w oparciu o dwuwymiarową metodę komputerową (metoda elementu skończonego) zgodną z PN-EN ISO 10211: Symulację przeprowadzono za pomocą zwalidowanego programu PHYSIBEL BISCO 11.0w. 3. Wykorzystane wzory 2.1 Liniowy współczynnik przenikania ciepła Liniowy współczynnik przenikania ciepła wyznaczono w oparciu o wynik analizy komputerowej oraz wzór:, gdzie Ψ - liniowy współczynnik przenikania ciepła liniowego mostka cieplnego oddzielającego dwa rozpatrywane środowiska, W/(mK) L 2D - liniowy współczynnik sprzężenia cieplnego, otrzymany z obliczeń 2-D komponentu oddzielającego dwa rozpatrywane środowiska, W/(mK) U j - współczynnik przenikania ciepła 1-D komponentu j oddzielającego dwa rozpatrywane środowiska, W/(m 2 K) l j - długość elementu w obrębie modelu geometrycznego 2-D, na której stała jest wartości Uj, m N j - liczba komponentów 1-D Rozwinięcie wzoru:, gdzie U wall - współczynnik przenikania ciepła ściany, W/(m 2 K) l wall - długość ściany w modelu geometrycznym 2-D, m Strona 3 z 6 Mobilne Laboratorium Techniki Budowlanej Sp. z o.o., ul. J. Kasprowicza 21 lok. 2, Wałbrzych Działalność stacjonarna: ul. Wrocławska 142B, Wałbrzych NIP PL , KRS Sąd Rejonowy dla Wrocławia Fabrycznej IX Wydział Gospodarczy, Kapitał zakładowy 5000 zł.

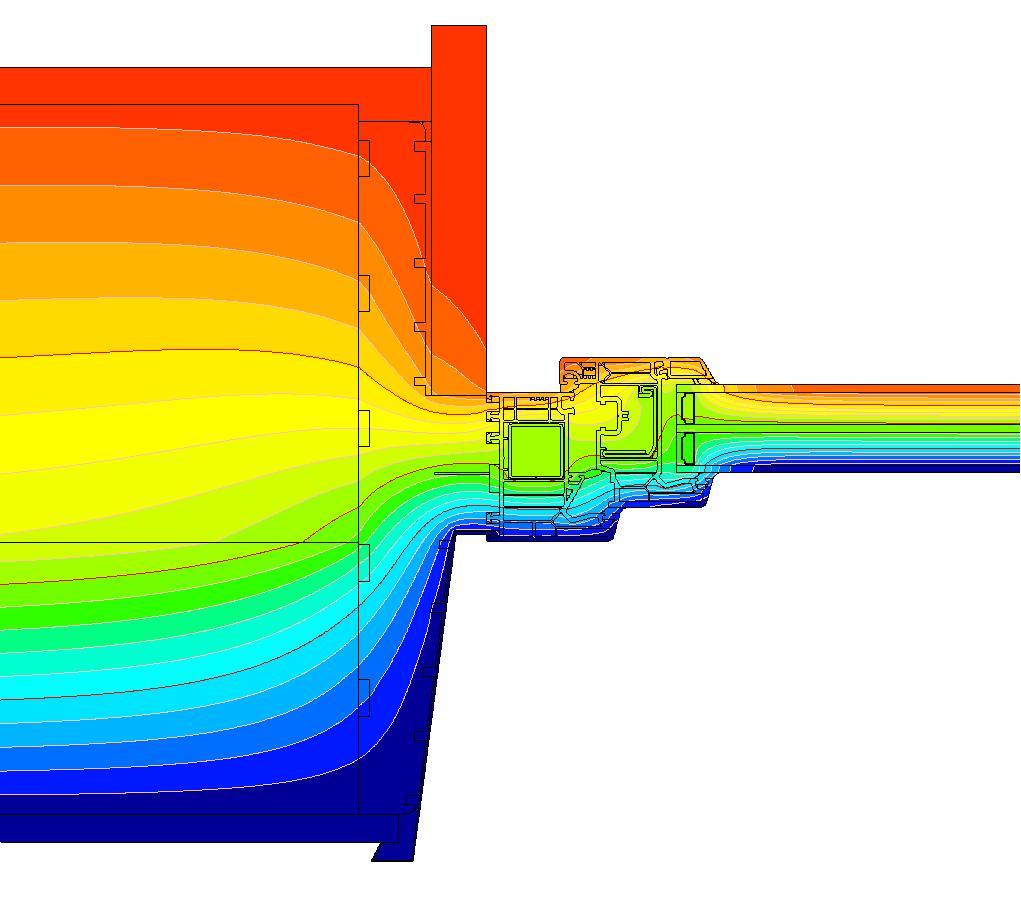

5 Badania okien i drzwi zewnętrznych u producenta Inspekcje ZKP. Ekspertyzy techniczne. Akustyka budowlana Pomiary szczelność powietrznej budynków. Certyfikaty i Audyty energetyczne Termowizja. Certyfikaty okien pasywnych Laureat nagrody Fenestra Aurea 2015 Laboratorium badawcze notyfikowane, Nr NB U f - współczynnik przenikania ciepła przekroju ramy, W/(m 2 K) l f - długość złożenia ramy, m U g - współczynnik przenikania ciepła szyby zespolonej, W/(m 2 K) l g - długość szyby w modelu geometrycznym 2-D, m Ψ g - liniowy współczynnik przenikania ciepła ramki międzyszybowej, W/(mK) 2.2 Temperaturowy czynnik na wewnętrznej powierzchni modelu w punkcie (x, y) Czynnik temperaturowy na wewnętrznej powierzchni ramy f Rsi wyznaczono w oparciu o wynik analizy komputerowej, na podstawie uzyskanych temperatur na powierzchni wewnętrznej przekroju, zgodnie ze wzorem, gdzie f Rsi - czynnik temperaturowy na wewnętrznej powierzchni w punkcie (x, y) Ɵ si (x, y) - temperatura powierzchni wewnętrznej w punkcie (x, y), o C Ɵ i - temperatura powietrza wewnętrznego, o C Ɵ e - temperatura powietrza zewnętrznego, o C 4. Wyniki obliczeń 4.1 Współczynnik przenikania ciepła profilu Uf=0,329 W/(m 2 K) Przebieg izoterm Strona 4 z 6 Mobilne Laboratorium Techniki Budowlanej Sp. z o.o., ul. J. Kasprowicza 21 lok. 2, Wałbrzych Działalność stacjonarna: ul. Wrocławska 142B, Wałbrzych NIP PL , KRS Sąd Rejonowy dla Wrocławia Fabrycznej IX Wydział Gospodarczy, Kapitał zakładowy 5000 zł.

6 Badania okien i drzwi zewnętrznych u producenta Inspekcje ZKP. Ekspertyzy techniczne. Akustyka budowlana Pomiary szczelność powietrznej budynków. Certyfikaty i Audyty energetyczne Termowizja. Certyfikaty okien pasywnych Laureat nagrody Fenestra Aurea 2015 Laboratorium badawcze notyfikowane, Nr NB Liniowy współczynnik przenikania ciepła szczeliny montażowej Dane do obliczeń liniowego mostka termicznego montażu stolarki zgodnie z modelem obliczeniowym. Wsp. przenikania ciepła U [W/m 2 K] Długość [m] Liniowy wsp. przenikania ciepła Ψ [W/mK] Złożenie ościeżnica-skrzydło U f =1,147* L f =0,124 - szyba U g =0,5 L g =1,0 - ściana U wall =0,162* L wall =1,0 - Mostek liniowy - - Ψ g =0,065* * wartości obliczone Wynik obliczeń liniowego współczynnika Ψ i czynnika temperaturowego f Rsi wraz z wynikami pośrednimi. Q L 2D Ψ Ɵsi f Rsi W/m W/(mK) W/(mK) o C - 17,726 0,8863 0,017 16,20 0,81 Strona 5 z 6 Mobilne Laboratorium Techniki Budowlanej Sp. z o.o., ul. J. Kasprowicza 21 lok. 2, Wałbrzych Działalność stacjonarna: ul. Wrocławska 142B, Wałbrzych NIP PL , KRS Sąd Rejonowy dla Wrocławia Fabrycznej IX Wydział Gospodarczy, Kapitał zakładowy 5000 zł.

7 Badania okien i drzwi zewnętrznych u producenta Inspekcje ZKP. Ekspertyzy techniczne. Akustyka budowlana Pomiary szczelność powietrznej budynków. Certyfikaty i Audyty energetyczne Termowizja. Certyfikaty okien pasywnych Laureat nagrody Fenestra Aurea 2015 Laboratorium badawcze notyfikowane, Nr NB Rozkład temperatur na powierzchni ram wraz z przebiegiem izoterm zamieszczono w części rysunkowej w załącznikach do opracowania. 5. Wykorzystane dokumenty Normy: PN-EN ISO 10211: Mostki cieplne w budownictwie. Strumienie ciepła i temperatury powierzchni. Obliczenia szczegółowe. Dokumenty pomocnicze: PN-EN ISO : Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła. Część 2: Metoda komputerowa dla ram. PN-EN ISO 6946: Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. PN-EN ISO 13788: Cieplno-wilgotnościowe właściwości komponentów budowlanych i elementów budynku. Temperatura powierzchni wewnętrznej konieczna do uniknięcia krytycznej wilgotności powierzchni i kondesacja międzywarstwowa. Metody obliczania. Specyfikacja techniczna producenta Koniec raportu z badania Laboratorium oświadcza, że powyższe wyniki badań odnoszą się wyłącznie do badanego obiektu. Bez pisemnej zgody laboratorium raport z badań może być powielany tylko w całości. Mobilne Laboratorium Techniki Budowlanej Sp. z o.o. Badania autoryzował i zatwierdził Adam Mścichowski Strona 6 z 6 Mobilne Laboratorium Techniki Budowlanej Sp. z o.o., ul. J. Kasprowicza 21 lok. 2, Wałbrzych Działalność stacjonarna: ul. Wrocławska 142B, Wałbrzych NIP PL , KRS Sąd Rejonowy dla Wrocławia Fabrycznej IX Wydział Gospodarczy, Kapitał zakładowy 5000 zł.

8 Zlecenie nr: MLTB Załączniki nr: MLTB Rysunki, modele do obliczeń, izotermy 3 strony 2. Deklaracja Właściwości Użytkowych nr SD/PS30/2014/01 wydana dnia przez Synthos 4 strony

9 θi=20 C Rsi=0,13 (m² K)/W 36,6 155,9 74,3 149, ,6 76,7 θe=0 C Rse=0,04 (m² K)/W ozn. materiał λ, W/(m K) * PVC 0,17 pianka poliuretanowa 0,050 SYNTHOS XPS PRIME S 30 0,036 * współczynnik λ zgodnie z PN-EN ISO lub DWU

10 , TYNK WEWNĘTRZNY GIPSOWY 117, PARAPET ZEWNĘTRZNY DREWNIANY θi=20 C Rsi=0,13 (m² K)/W SZYBA ZESPOLONA 4/18/4/18/4 RAMKA ALUMINIOWA SYNTHOS XPS PRIME S 30 λ=0,036 W/(m²*K) PUSTAK YTONG 24CM λ=0,11 W/(m²*K) PIANA MONTAŻOWA λ=0,050 W/(m²*K) STYROPIAN BIAŁY 15CM λ=0,040 W/(m²*K) TYNK ZEWNĘTRZNY CEMENTOWY PARAPET ZEWNĘTRZNY STALOWY θe=0 C Rse=0,04 (m² K)/W ,69

11 θ θ
