RADIK. Stalowe grzejniki płytowe 05/2008 WAŻNE DLA STALOWYCH GRZEJNIKÓW PŁYTOWYCH RADIK SPRZEDANYCH OD CE oznakowanie stosowane od r2005

Transkrypt

1 RADIK Stalowe grzejniki płytowe Przedłużony 10 okres gwarancyjny na lat WAŻNE DLA STALOWYCH GRZEJNIKÓW PŁYTOWYCH RADIK SPRZEDANYCH OD LAT GWARANCJE Ważność od CE oznakowanie stosowane od r /2008

2

3 Spółka akcyjna

4 Radik grzejniki płytowe Program produkcyjny Radik Klasik Radik VK Radik vku Radik vkl Radik combi vk Radik VKM Radik plan Klasik Radik plan vk Radik plan vkl Radik plan vkm Radik mm Radik hygiene Radik hygiene VK Radik clean Radik clean vk

5 Radik grzejniki płytowe SPIS TREŒCI DANE OGÓLNE RADIK... 4 DANE OGÓLNE VENTIL KOMPAKT... 8 RADIK KLASIK RADIK VK RADIK VKU RADIK VKL RADIK COMBI VK RADIK vkm RADIK plan klasik RADIK PLAN VK RADIK PLAN VKL radik plan vkm radik MM RADIK HYGIENE RADIK HYGIENE VK radik clean radik clean vk Grzejniki w odmiennych warunkach eksploatacyjnych WYDAJNOŚĆ CIEPLNA Radik Klasik, Radik VK, Radik VKU, Radik VKL WYDAJNOŚĆ CIEPLNA RADIK vkm WYDAJNOŚĆ CIEPLNA Radik plan Klasik, Radik Plan VK, Radik Plan VKL WYDAJNOŚĆ CIEPLNA RADIK PLAN VKM WYDAJNOŚĆ CIEPLNA RADIK mm WYDAJNOŚĆ CIEPLNA RADIK hygiene, hygiene vk WYDAJNOŚĆ CIEPLNA RADIK clean, clean vk WYDAJNOŚĆ CIEPLNA RADIK combi vk DANE DO MOCOWANIA PODSTAWOWE PARAMETRY TECHNICZNE SVÚOM PRAHA INFORMACJE JAKOŚĆ I BEZPIECZEŃSTWO DANE DO ZAMÓWIEŃ Działalność serwisowa mała objętość wodna mały ciężar wysoka odporność na ciśnienie precyzyjne wykonanie powierzchni wielofunkcyjne zadanie opakowania przedłużony okres gwarancji długa trwałość gwarancja jakości wyrobów i usług ISO 9001:2000 Katalog RADIK 05/2008 zastępuje wszystkie poprzednie wydania. 3

6 Radik DANE OGÓLNE Opis Grzejniki RADIK są stalowymi grzejnikami płytowymi o naturalnym przepływie powietrza wokół powierzchni przejściowej. Są produkowane w pojedynczym, podwójnym lub potrójnym wykonaniu płytowym. Podstawową powierzchnię przejściową tworzy ukształtowana płyta z poziomo i pionowo rozmieszczonymi kanalikami. Dla zwiększenia mocy cieplnej w przypadku niektórych typów grzejników do wewnętrznej płyty grzejnika jest przyspawana powierzchnia przejściowa. Płyta wykonana jest z dwóch wyprasek z blachy stalowej, połączonych w miejscu pionowych kanalików punktowymi zgrzeinami, a na obwodzie zgrzeinami liniowymi. Zastosowano blachę stalową walcowaną na zimno o niskiej zawartości węgla, która odpowiada klasie FePO1 zgodnie z normą EN i EN Zastosowanie Grzejniki płytowe RADIK przeznaczone są do instalacji w systemach centralnego ogrzewania obiektów o maksymalnym, dopuszczalnym ciśnieniu roboczym 10 bar, w których jako czynnik grzewczy stosuje się wodę lub roztwory wodne o maksymalnej dopuszczalnej temperaturze roboczej 110 C. Są przeznaczone do instalacji w jednorurowych lub dwururowych systemach grzewczych z obiegiem wymuszonym, a niektóre z grawitacyjnym. Właściwości czynnika grzewczego muszą być zgodne z normą PN - 93/C Mała pojemność wody w grzejniku umożliwia elastyczną reakcję systemu grzewczego na potrzebę ciepła w ogrzewanym pomieszczeniu i skuteczną termoregulację. Grzejniki płytowe RADIK w wykonaniu PLAN poprzez swoje rozwiązanie konstrukcyjne podnoszą estetykę i wygląd grzejnika we wnętrzu pomieszczenia i stanowią wyzwanie dla wymagających odbiorców oraz architektów wnętrz. Grzejniki płytowe RADIK w wykonaniu HYGIENE pod względem konstrukcyjnym są przystosowane do instalacji i eksploatacji w pomieszczeniach o wysokich wymaganiach dotyczących higieny i czystości. Grzejniki te były testowane w akredytowanym laboratorium i otrzymały atest higieniczny umożliwiający zastosowanie w placówkach zdrowia i innych podobnych placówkach. Identyfikacja Realizowana jest poprzez: nadruk na opakowaniu grzejnika etykietkę z kodem kreskowym na opakowaniu grzejnika wytłoczenie na bocznych osłonach znaku firmowego nadruku na tylnej stronie płyty z podaniem daty i odziny produkcji 4 Wykonanie Grzejniki płytowe RADIK produkowane są w czterech podstawowych wykonaniach, z których następnie wywodzą się poszczególne modele. Podstawowe wykonanie grzejników płytowych RADIK: Wykonanie KLASIK grzejniki z przyłączeniem z boku i kształtowaną płytą przednią Wykonanie VENTIL KOMPAKT grzejniki z przyłączeniem od spodu i kształtowaną płytą przednią Wykonanie PLAN grzejniki z przyłączeniem z boku (wykonanie KLASIK) lub z przyłączeniem od spodu (wykonanie VENTIL KOMPAKT) i z gładką płytą przednią Wykonanie MM grzejniki bez zaworu z dolnym środkowym podłączeniem oraz z profilowaną płytą przednią Wykonanie HYGIENE grzejniki bez dodatkowej powierzchni, osłon bocznych i górnej kratki, z przyłączeniem z boku lub z przyłączeniem od spodu i z ukształtowaną lub gładką płytą przednią Wykaz modeli RADIK wykonanie KLASIK model Radik Klasik wykonanie VENTIL KOMPAKT model Radik VK model Radik VKU model Radik VKL model Radik VKM model Radik combi vk wykonanie PLAN model RADIK PLAN klasik model RADIK PLAN VK model RADIK PLAN VKL model RADIK PLAN VKM wykonanie MM model RADIK MM wykonanie hygiene model RADIK HYGIENE model RADIK HYGIENE VK model RADIK CLEAN model RADIK CLEAN VK Wykaz typów oznaczenie ilość płyt ilość konwektorów typ typ typ typ typ typ typ Zmiany techniczne zastrzeżone.

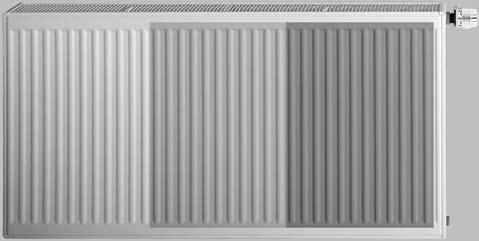

7 Radik DANE OGÓLNE Dane techniczne Wykonanie zewnętrzne Stosowana technologia gwarantuje uzyskanie podstawowego celu: zapewnienie długotrwałej odporności na korozję i uszkodzenia mechaniczne jakościowo właściwą finalną powierzchnię nieszkodliwość sanitarną powierzchni grzejnika. Wykonanie zewnętrzne grzejników płytowych realizowane jest w trzech podstawowych fazach: 1) Przygotowanie powierzchni stalowej - zawiera odtłuszczenie, fosfatowanie i płukanie w trzech zasadniczych fazach. 2) nanoszenie lakieru podkładowego - stosowana jest nowoczesna technologia kataforetyczna (KTL). Warstwa wydzielonego lakieru ma wystarczającą grubość także w najbardziej krytycznych miejscach. Końcowe właściwości antykorozyjne, odporność na wilgoć oraz czynniki mechaniczne i chemiczne uzyskuje lakier KTL po wypaleniu. Ta faza zabezpieczenia jest decydująca o długotrwałej wytrzymałości grzejnika. 3) nanoszenie wierzchniej warstwy lakieru - stosuje się lakier epoksydowo-poliestrowy, który nanosi się za pomocą natrysku w polu elektrostatycznym kabiny proszkowej. Po utwardzeniu w piecu i następnie schłodzeniu zewnętrzne wykonanie grzejnika jest zakończone. Zewnętrzne wykonanie grzejników jest przeprowadzone z uwzględnieniem do maksimum ochrony środowiska zarówno podczas produkcji jak i w czasie eksploatacji. Podstawowy kolor biały RAL Na specjalne zamówienie możliwość wykonania grzejników w innych kolorach wg próbnika kolorów. Wykonanie to jest możliwe dzięki realizacji następujących faz: Wysokość w zakresie...h = mm Długość w zakresie... L = mm Głębokość w zakresie...b = mm... (różni się w zależności od typu) Rozstaw przyłączeniowy... h = H 54 mm Gwint przyłączeniowy...g 1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Ciśnienie kontrolne bar Najwyższa dopuszczalna temperatura robocza C Rozstaw osi wyprasek pionowych...33,33 mm Lakier podkładowy... lakier KTL Lakier wierzchni... biały RAL 9010 LGA... dla typów 11, 20, 21,22 a 33 Okres gwarancji...10 lat odtłuszczenie i fosfatowanie naniesienie lakieru gruntujacego naniesienie proszkowego lakieru epoksydowo-poliestrowego. Zmiany techniczne zastrzeżone. 5

8 Radik DANE OGÓLNE Wyposażenie podstawowe Wszystkie grzejniki płytowe RADIK oprócz modelu RADIK VKU i typu 21 PLAN VKL, 22 PLAN VKL, 33 PLAN VKL mają na tylnej stronie przyspawane dwa górne i dolne zawieszenia, grzejniki o długości 1800 mm i dłuższe mają przyspawanych sześć zawieszeń. Wszystkie grzejniki wyposażone są w korek odpowietrzający i posiadają odpowiednią ilość korków zaślepiających. Wszystkie wyloty grzejników płytowych posiadają taką samą średnicę z gwintem wewnętrznym G 1/2. Oprócz typów 10, 10 VK, 10 VKL, 10 VKM, 10 MM i modelów RADIK HYGIENE i RADIK HYGIENE VK, RADIK CLEAN i RADIK CLEAN VK wszystkie pozostałe grzejniki dostarczane są z osłonami bocznymi i górną kratką. Wszystkie grzejniki płytowe RADIK oprócz modelu RADIK VKU i typów 21 PLAN VKL, 22 PLAN VKL, 33 PLAN VKL dostarczane są wraz z potrzebną liczbą kompletów wsporników wierconych typu 15/120, 15/100/70 lub 18/120 (patrz katalog KORAMONT). Opakowanie Wszystkie grzejniki płytowe są dostarczane w jednolitym opakowaniu, którym jest: karton ochronny plastikowe narożniki folia samokurczliwa taśma ściskająca Opakowanie pełni swoją funkcję ochronną nie tylko podczas transportu i magazynowania lecz także podczas montażu i po zainstalowaniu. Opakowanie usuwa się dopiero po zakończeniu wszelkich robót budowlanych i wykończeniowych. Transport i magazynowanie Grzejniki muszą być paletyzowane zgodnie z wewnętrznymi przepisami producenta. Palety z grzejnikami muszą być przewożone w krytych środkach transportowych. W przypadku grzejników transportowanych w sposób niefachowy i nieodpowiedni, mogą nastąpić odkształcenia lub inne uszkodzenia. Szczególnie zaś nie wolno transportować długich grzejników ułożonych na krótkich paletach lub na grzejnikach o innych wymiarach. Grzejniki muszą być tak magazynowane, aby nie były narażone na działanie czynników atmosferycznych. Niedopuszczalne jest magazynowanie grzejników na wolnych i niezadaszonych powierzchniach. Przy magazynowaniu na równej podłodze można układać maksymalnie dwie palety grzejników o tych samych wymiarach. Palety z grzejnikami typu 10 i 11 oraz wszystkie w wykonaniu PLAN mogą być układane jedynie w jednej warstwie. Wydajność cieplna i rejestracja Pakowanie - paletowanie Wydajności cieplne grzejników płytowych RADIK zostały zmienione wg EN 442 w akredytowanej pracowni badawczej. Badania pod względem zgodności z obowiązującymi dyrektywami i normami europejskimi przeprowadzono w Instytucie Badawczym Maszyn s.p., jednostka notyfikowana 1015, Brno. Potwierdzona rejestracja dotycząca używania krajowych znaków jakości RAL (Niemcy), BSI (Anglia) i NF (Francja) - patrz str. 70. Obowiązujące normy PN-EN 442, CSN EN 442, DIN EN 442, DIN , PN - 93/C Obowiązujące Aprobaty Techniczne oraz Atesty Higieniczne: HK/B/0563/01/2005, HK/B/0564/01/2005, HK/B/0635/02/2004, HK/B/0635/01/ Zmiany techniczne zastrzeżone.

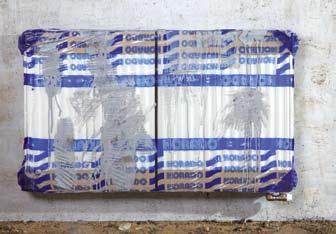

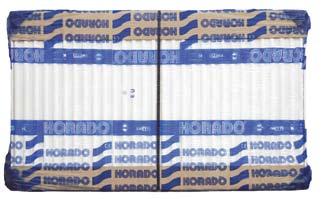

9 Radik DANE OGÓLNE Zasady montażu Wielofunkcyjność opakowania Podstawowe zasady lokalizacji grzejników płytowych: pod oknem zgodność osi grzejnika i okna nie można ograniczać przepływu powietrza wokół konwektora grzejnika. Do mocowania grzejników płytowych RADIK oferujemy asortyment elementów mocujących, znajdujących się w katalogu KORAMONT i pokrywających w zupełności wymagania stawiane przez instalatorów przy montażu grzejników do wszystkich materiałów budowlanych. Rozwiązanie konstrukcyjne tych uchwytów pozwala na mocowanie grzejnika przy uszkodzeniu opakowania tylko w miejscach koniecznych (w miejscu mocowania i podłączenia do instalacji) a opakowanie należy zupełnie usunąć po zakończeniu wszystkich robót budowlanych i wykończeniowych. Do podłączenia grzejnika płytowego do instalacji grzewczej zalecamy stosowanie takiej armatury, która gwarantuje: regulację przepływu czynnika grzejnego przez grzejnik zamknięcie dopływu do grzejnika od strony zasilania jak i powrotu nawodnienie i odwodnienie grzejnika demontaż grzejnika bez konieczności przerwy w pracy całej instalacji. Do instalacji grzejników płytowych RADIK w wykonaniu MM i VENTIL KOMPAKT zalecamy stosowanie szablonu montażowego KORADO, który w pełni zastąpi obecność grzejnika w stanie surowym budowy (patrz katalog KORAMONT). Gwarancja i jakość Producent udziela 10-letniej gwarancji od daty sprzedaży na szczelność, oraz na wymienione wartości mocy cieplnej płytowych grzejników umieszczonych systemach grzewczych. Producent nie przyjmuje odpowiedzialności za zniekształcenia i uszkodzenia grzejników spowodowane podczas ich transportu, manipulowania i składowania. Gwarancja nie odnosi się do uszkodzeń mechanicznych i innych powstałych w wyniku niefachowego montażu grzejników. Produkty RADIK stanowią gwarancję jakości. Potwierdzają to ważne certyfikaty przyznane przez LGA Nürnberg (certyfikat o przydatności instalacji grzejników w szkołach i przedszkolach), Państwowy Instytut Badawczy Maszyn, jednostka autoryzowana 202, Brno oraz rejestracja pod znakami krajowymi jakości RAL (Niemcy), BSI (Anglia) i NF (Francja) - patrz str. 70. Firma KORADO s. a. od 1997 roku posiada certyfikat jakości według normy ISO Powyższy system zarządzania jakością określa przede wszystkim warunki, wymagania i parametry z punktu widzenia technicznego, handlowego, transportowego i serwisowego. Odbiorca jest podstawowym kryterium całego systemu a jego zadowolenie ustala zadania i plany spółki KORADO. System zarządzania jakością wg. ISO 9001:2000 gwarantuje odbiorcom wysoką i trwałą jakość wyrobów oraz usług. Zmiany techniczne zastrzeżone. 7

10 Radik DANE OGÓLNE Ventil kompakt Opis Modele RADIK VK, RADIK VKU, RADIK VKL, RADIK VKM i RADIK COMBI VK są grzejnikami płytowymi w wykonaniu VENTIL KOMPAKT z wbudowaną instalacją przyłączeniową i zaworem. Takie rozwiązanie konstrukcyjne pozwala na podłączenie grzejnika do instalacji grzewczej od dołu. Odległość w osiach końcówek przyłączeniowych wynosi zawsze 50 mm i posiadają gwint wewnętrzny G 1/2. Poprzez swoją konstrukcję przeznaczone są do nowocześnie rozwiązanych instalacji centralnego ogrzewania z wymuszonym obiegiem czynnika grzejnego i poziomo prowadzoną instalacją pod grzejnikiem w podłodze, lub w ścianie lub po ścianie zasłoniętej listwą. Podłączenie do instalacji centralnego ogrzewania Nowocześnie zaprojektowana instalacja centralnego ogrzewania zakłada montaż armatur, które zapewnią odcięcie grzejnika od strony zasilania jak i powrotu, co umożliwia nawodnienie lub odwodnienie grzejnika czynnikiem grzejnym bez przerw w pracy instalacji. Dobór armatur uwzględniających podane wyżej wymagania jest uzależniony od materiału instalacji centralnego ogrzewania: 1) miedż lub dokładnie wykonana stal cienkościenna, plastik lub połączenie plastik-metal-plastik zastosować kompaktową armaturę przyłączeniową o rozstawie 50 mm z redukcją G 1/2 na G 3/4 wyposażoną w odpowiednie połączenia śrubunkowe według zastosowanego materiału i wymiarów instalacji 2) czarne rury stalowe gwintowane zastosować 2 szt śrubunków odcinających Modele Stalowe grzejniki płytowe RADIK w wykonaniu VENTIL KOMPAKT produkowane są w kilku modelach, które pod względem konstrukcyjnym różnią się przede wszystkim położeniem końcówek od spodu oraz konstrukcją wewnętrznej instalacji przyłączeniowej. Model Położenie przyłączeń od dołu Opis podano RADIK VK tylko z prawej strony na stronie 15 RADIK VKU z prawej lub z lewej strony na stronie 16 RADIK VKL tylko z lewej strony na stronie 17 RADIK VKM tylko wyloty środkowe na stronie 20 RADIK COMBI VK tylko w prawo strony na stronie 18 RADIK PLAN VK tylko z prawej strony na stronie 22 RADIK PLAN VKL tylko z lewej strony na stronie 23 RADIK PLAN VKM tylko wyloty środkowe na stronie 24 RADIK HYGIENE VK tylko z prawej strony na stronie 28 RADIK CLEAN VK tylko z prawej strony na stronie 30 Zawór Do wbudowanej instalacji wewnętrznej podczas kompletowania grzejnika, wbudowany jest zawór, który charakteryzuje się następującymi parametrami: wartość współczynnika kv - patrz str.11 podczas produkcji zawór jest nastawiony na 6 stopień nastawienie na inny stopień dokonuje się za pomocą specjalnego klucza ze skalą nastawienie na inny stopień dokonuje firma instalacyjna zgodnie z danymi z projektu po przepłukaniu instalacji przed próbą na gorąco zawór podczas produkcji jest dokręcony zaleconym momentem zewnętrzny gwint przyłączeniowy wynosi M 30 x 1,5 gwint przyłączeniowy zaworu jest wyposażony w białą osłonę plastikową, która chroni przed uszkodzeniem podczas transportu oraz podczas instalacji grzejnika a jednocześnie może być wykorzystana podczas robót instalacyjnych dla ustawienia zaworu w pozycji zamkniętej lub otwartej Zmiany techniczne zastrzeżone.

11 Radik DANE OGÓLNE Ventil kompakt Głowice termoregulacyjne Dla nastawienia i regulowania wymaganej temperatury powietrza w ogrzewanym pomieszczeniu niezbędne jest, aby dla grzejników RADIK w wykonaniu VENTIL KOMPAKT zainstalowano głowice termoregulacyjne. Do bezpośredniego montażu można stosować tylko głowice termoregulacyjne z gwintem M 30 x 1,5. Dla zorientowania się podajemy Głowice termoregulacyjne podstawowe typy poszczególnych producentów występujących na rynku. W celu uzyskania innych informacji należy zgłaszać się bezpośrednio do producenta lub jego przedstawiciela na polskim rynku. 1. COMAP typ IF 1 2. DANFOSS typ RAE-K DANFOSS typ RAW-K EBERLE typ TRV 4 5. GIACOMINI typ R460H 6. HEIMEIER typ K 7. HEIMEIER typ WK 8. HEIMEIER typ VD 9. HERZ typ HERZ typ HONEYWELL typ thera HONEYWELL typ thera 4 Design 13. HONEYWELL typ T200 M 14. IVAR typ T MMA typ MTW OVENTROP typ Uni CH 17. OVENTROP typ Uni LH 18. SIEMENS typ RTN Zmiany techniczne zastrzeżone. 9

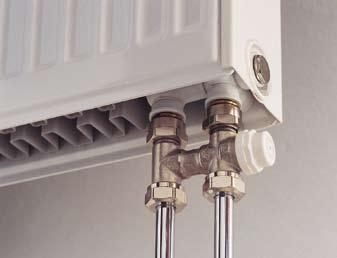

12 Radik DANE OGÓLNE Ventil kompakt Dwururowy system grzewczy Przy zastosowaniu grzejników płytowych RADIK w wykonaniu VENTIL KOMPAKT jest konieczne, aby dla ich właściwej pracy stopień wstępnego nastawienia był ustalony obliczeniowo i określony w dokumentacji projektowej. Podczas wykonywania instalacji centralnego ogrzewania dane te muszą być przestrzegane przez wykonawców. Podczas produkcji zawór jest nastawiany na 6 stopień i po wypłukaniu i przed rozpoczęciem próby na gorąco musi być nastawiony za pomocą specjalnego klucza na wymagany stopień. Przykład obliczenia Szukane: stopień nastawienia Dane: wydajność cieplna Q = 960 W różnica temperatury t 1 - t 2 = 15 K ( C) strata ciśnienia grzejnika z zaworem p = 65 mbar objętość cieplna wody c = 1,163 Wh/kg.K Q 960 Rozwiązanie: przepływ ilościowy m = = = 55 kg/h c. (t 1 - t 2) 1, Stopień nastawienia (patrz z wykresu): 3 Nastawiono na stopień 3 10 Zmiany techniczne zastrzeżone.

13 Radik DANE OGÓLNE Ventil kompakt Dwururowy system grzewczy Strata ciśnienia p [mm v. sl.] Tabela Grzejniki w wykonaniu Ventil Kompakt bez armatury przyłączeniowej Zawór z nastawieniem w skali sześciostopniowej z głowicą termostatyczną k V [m 3 /h] min max k VS [m 3 /h] Stopień nastawienia zaworu ,025 >0,047 >0,126 >0,269 >0,417 >0,600 0,047 0,126 0,269 0,417 0,600 0,840 0,051 0,133 0,294 0,430 0,630 0,980 Najwyższa dopuszczalna temperatura [ C] Najwyższe dopuszczalne ciśnienie robocze [bar] Zmiany techniczne zastrzeżone. 11

14 Radik DANE OGÓLNE Ventil kompakt Jednorurowy system grzewczy Przy zastosowaniu grzejników płytowych RADIK w wykonaniu Ventil Kompakt konieczne jest aby zawór był nastawiony na 6 stopień. Dla ustawienia wymaganego przepływu ilościowego przez grzejnik zaleca się stosowanie kompaktowej armatury przyłączeniowej, posiadającej nastawiony na stałe lub ustawialny podział przepływu czynnika grzejnego w grzejniku. Dla przybliżenia wyżej podanej problematyki podajemy przykład z zastosowaniem armatury kompaktowej VEKOLUX firmy HEIMEIER. Przykład obliczenia: Szukamy: stratę ciśnienia grzejnika z zaworem wraz z armaturą Vekolux Dane: wydajność cieplna pętli Q = 4380 W schłodzenie wody w pętli t 1 - t 2 = 20 K (70/50 C) udział grzejnika m ot = ˆ 50% objętość cieplna wody c = 1,163 Wh/kg.K Q 4380 Rozwiązanie: Przepływ ilościowy w pętli m R = = = 188 kg/h c. (t 1 - t 2) 1, Strata ciśnienia grzejnika z zaworem i armaturą Vekolux przepływ ilościowy przez grzejnik p celk = 22 mbar m ot = m R. 0,5 = ,5 = 94 kg/h Nastawiono 6 stopień 12 Zmiany techniczne zastrzeżone.

15 Radik DANE OGÓLNE Ventil kompakt Jednorurowy system grzewczy Udział grzejnika wynosi 50% k v = 1,27 Udział grzejnika wynosi 35% k v = 1, Strana ciśnienia p [kpa] 0,5 0,3 0,2 0, Strata ciśnienia p [mbar] Strata ciśnienia p [mm v. sl.] Przepływ ilościowy w pętli m r [kg/h] Tabela Grzejniki w wykonaniu Ventil Kompakt z armaturą Vekolux w wykonaniu narożnym i bezpośrednim Udział grzejnika [%] K V Wartość [m 3 /h] Nastawienie przepływu* [ot.] Najwyższa dopuszczalna temperatura robocza [ C] Najwyższe dopuszczalne ciśnienie robocze [bar] Zawór z nastawieniem w skali 6 stopniowej z głowicą termostatyczną. 50 1,27 max 35 1,60 3, *) Nastawienie Vekolux 35% zamknąć i następnie otworzyć na 3,5 obrotu Maksymalne otwarcie odpowiada 50% udziału grzejnika. Zmiany techniczne zastrzeżone. 13

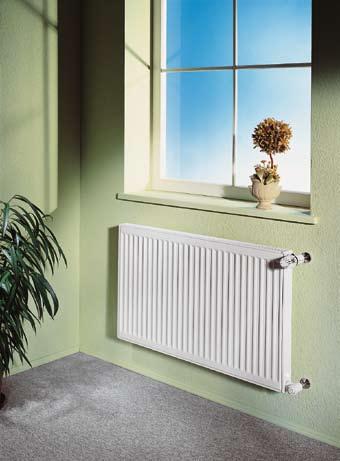

16 Radik Klasik Opis Model RADIK KLASIK jest płytowym grzejnikiem w wersji KLASIK, który umożliwia lewostronne lub prawostronne boczne podłączenie do układu rozdzielczego systemu grzewczego. Dzięki swojej konstrukcji przeznaczony jest dla układów grzewczych z wymuszoną lub grawitacyjną cyrkulacją. Z tyłu przyspawane są dwa górne i dolne uchwyty, grzejniki o długości 1800 mm oraz dłuższe wyposażone są w sześć przyspawanych uchwytów. Wykaz typów Dane techniczne Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800, 900, , 1100, 1200, 1400, 1600, , 2000, 2300, 2600, 3000 mm Rozstaw przyłączeniowy... h = H 54 mm Gwint przyłączeniowy...4 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika...z boku z lewej lub prawej strony Typ 10 Typ 11 Typ 20 Typ 21 Sposoby podłączenia do instalacji grzewczej boczne jednostronne ϕ = 1 Typ 22 boczne obustronne przekątne ϕ = 1 zalecane przy: L 3 x H boczne obustronne najazdowe ϕ = 0,9 Typ Zmiany techniczne zastrzeżone.

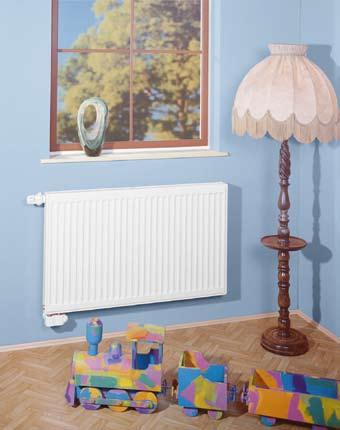

17 Radik vk Opis Model RADIK VK jest płytowym grzejnikiem w wersji VENTIL KOMPAKT, który umożliwia prawostronne dolne podłączenie do systemu grzewczego z wymuszoną cyrkulacją. Z tyłu przyspawane są dwa górne i dolne uchwyty, grzejniki o długości 1800 mm oraz dłuższe wyposażone są w sześć przyspawanych uchwytów. Wykaz typów Dane techniczne Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800, 900, , 1100, 1200, 1400, 1600, , 2000, 2300, 2600, 3000 mm Głębokość B Typ 10 VK...47 mm Typ 11 VK...63 mm Typ 20 VK...66 mm Typ 21 VK...66 mm Typ 22 VK mm Typ 33 VK mm Rozstaw przyłączeniowy mm Gwint przyłączeniowy...6 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika...od dołu prawe Typ 10 VK Typ 11 VK Typ 20 VK Typ 21 VK Typ 22 VK Sposoby podłączenie do instalacji prawe dolne ϕ = 1 Typ 33 VK Zmiany techniczne zastrzeżone. 15

18 Radik vku Opis Model RADIK VKU jest płytowym grzejnikiem w wykonaniu VENTIL KOMPAKT, który może być podłączony od dołu do instalacji c.o. z prawej lub z lewej strony. Z obiegiem wymuszonym. Z tylnej strony nie są przyspawane uszy i dlatego grzejniki typu 20, 21, 22 i 33 można obracać. Uwaga: W przypadku typu 33 VKU osie końcówek nie są zlokalizowane symetrycznie w stosunku do głębokości grzejnika. Przy mocowaniu grzejnika do ściany należy zastosować ścienny uchwyt kompaktowy, który pozwala na mocowanie za jego płytę oraz za kratkę (patrz katalog KORAMONT). Wykaz typów Dane techniczne Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800, 900, , 1100, 1200, 1400, 1600, , 2000, 2300, 2600, 3000 mm Głębokość B Typ 20 VKU...66 mm Typ 21 VKU...66 mm Typ 22 VKU mm Typ 33 VKU mm Rozstaw przyłączeniowy mm Gwint przyłączeniowy...6 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika...od dołu prawe lub lewe Typ 20 VKU Typ 21 VKU Typ 22 VKU Sposoby podłączenia do instalacji grzewczej Typ 33 VKU prawe dolne ϕ = 1 lewe od dołu ϕ = 1 16 Zmiany techniczne zastrzeżone.

19 Radik vkl Opis Model RADIK VKL jest grzejnikiem płytowym w wykonaniu VENTIL KOMPAKT, umożliwiającym przyłączenie z lewej strony od dołu do instalacji c.o. z obiegiem wymuszonym. Z tylnej strony są przyspawane dwa górne i dwa dolne ucha do zawieszenia a grzejniki o długości 1800 mm i dłuższe posiadają sześć takich uszu. Produkuje się typu 10 VKL i 11 VKL a wspólnie z typami 20 VKU, 21 VKU, 22 VKU oraz 33 VKU można stworzyć scalony typoszereg grzejników płytowych RADIK, posiadających końcówki wyprowadzające z lewej strony. Wykaz typów Dane techniczne Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800, 900, , 1100, 1200, 1400, 1600, , 2000, 2300, 2600, 3000 mm Głębokość B Typ 10 VKL...47 mm Typ 11 VKL...63 mm Rozstaw przyłączeniowy mm Gwint przyłączeniowy...6 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika... lewe od dołu Typ 10 VKL Typ 11 VKL Sposób podłączenie do instalacji lewe od dołu ϕ = 1 Zmiany techniczne zastrzeżone. 17

20 Radik combi vk Opis Model RADIK COMBI VK jest grzejnikiem płytowym w wykonaniu VENTIL KOMPAKT, który umożliwia prawostronne dolne podłączenie do systemu grzewczego. Ze względu na swoją konstrukcję przeznaczony jest do systemów grzewczych z wymuszoną cyrkulacją. RADIK COMBI VK przystosowany jest do instalacji grzałki elektrycznej. W ten sposób powstanie grzejnik płytowy do ogrzewania kombinowanego (ciepła woda elektryczność) i można go kiedykolwiek wykorzystać bez względu na sezon grzewczy. Grzejnik elektryczny pod względem instalacji elektrycznej nie wymaga żadnych nadzwyczajnych zabezpieczeń w ogrzewanym pomieszczeniu. Zalecamy jego instalację już podczas montażu grzejnika. Z tyłu przyspawane są dwa górne i dolne zawieszenia. W wyposażeniu podstawowym znajduje się odpowietrznik, 2 korki zaślepiające, zawór z wstępnym nastawieniem przepływu z plastikową zaślepką i niezbędna liczba wsporników wierconych typu 15/120 (patrz katalog KORAMONT). Wykaz typów Dane techniczne Wysokość H...500, 600 mm Długość L , 1000, 1200, 1400, 1600 mm Rozstaw przyłączeniowy...50 mm Gwint przyłączeniowy... 5 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze...10 bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika... prawe dolne Typ 22 COMBI VK Sposoby zastosowania grzejnika Podłączenie do systemu grzewczego prawe dolne ϕ = 1 Zastosowanie jako grzejnik elektryczny zawór grzejnika zamknięty 18 Zmiany techniczne zastrzeżone.

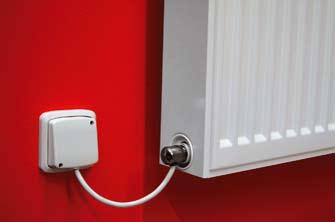

21 Radik combi vk - OGRZEWANIE KOMBINOWANE Ogrzewanie elektryczne Grzałka elektryczna Przed włączeniem grzejnika do sieci elektrycznej zalecamy zamknąć zawór regulacyjny i sprawdzić, czy grzejnik jest dokładnie odpowietrzony. Dostawa nie obejmuje elementów niezbędnych do pracy elektrycznej, sygnalizacji pracy, regulacji wg temperatury lub czasu. Umieszczenie grzejnika Dane techniczne Grzałka elektryczna Ogranicznik temperaturowy tak Zakres mocy W Napięcie robocze 230 V Stopień ochrony ip 66 Klasa odbiornika 2 Przewód przyłączeniowy 1 m Gwint przyłączeniowy g 1/2 Położenie robocze poziome Opis sposobu zamawiania grzałki elektrycznej Tabele wymiarów Moc Numer zamówienia Długość montażowa [W] [mm] 500 Z-ETT Z-ETT Z-ETT Z-ETT Z-ETT Z-ETT Długość L [mm] X1 100 X2 150 X3 133 Schemat tworzenia kodu Z-ETT XXXX X5 133 Wysokość H [mm] X Uwaga: Wartości X1 i X2 zależą od typu faktycznie zastosowanego wspornika mocującego. moc w W Grzałka elektryczna Uwaga: Przy zamawianiu RADIK COMBI VK należy podać numer zamówienia grzejnika (str. 71) i grzałki elektrycznej (str. 19). Zmiany techniczne zastrzeżone. 19

22 Radik vkm Opis Grzejniki płytowe RADIK VKM są koncepcyjnie oparte na wersji VENTIL KOMPAKT. Oryginalnie rozwiązane wewnętrzne rozprowadzenie umożliwia dolne środkowe podłączenie grzejnika do systemu centralnego ogrzewania. Na tylnej ścianie są przyspawane dwa górne i dwa dolne uchwyty, grzejniki o długości 1800 mm i dłuższe mają przyspawanych sześć uchwytów. Grzejniki płytowe RADIK VKM swoją konstrukcją przeznaczone są do instalowania w nowocześnie rozwiązanych systemach centralnego ogrzewania z wymuszonym obiegiem nośnika ciepła i horyzontalnie prowadzonymi przewodami rozdzielczymi pod grzejnikiem w podłodze, w ścianie lub po ścianie osłoniętymi listwą. Rozwiązanie konstrukcyjne grzejnika płytowego RADIK VKM jest przedmiotem ochrony patentowej. Wykaz typów Dane techniczne Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800, 900, , 1200, 1400, 1600, 1800, 2000 mm L Typ 10 VKM L/2 Głębokość B Typ 10 VKM...47 mm Typ 11 VKM...63 mm Typ 20 VKM...66 mm Typ 21 VKM...66 mm Typ 22 VKM mm Typ 33 VKM mm Rozstaw przyłączeniowy...50 mm Gwint przyłączeniowy... 6 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze...10 bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika... środkowe dolne B B B B Typ 11 VKM Typ 20 VKM Typ 21 VKM Typ 22 VKM B Způsob připojení na otopnou soustavu środkowe dolne ϕ = 1 B Typ 33 VKM 20 Zmiany techniczne zastrzeżone.

23 Radik Plan klasik Opis Model RADIK PLAN KLASIK jest grzejnikiem płytowym w wykonaniu KLASIK i w wykonaniu PLAN, który umożliwia lewostronne lub prawostronne boczne podłączenie do układu grzewczego. Ze względu na swoją konstrukcję przeznaczony jest do systemów grzewczych z obiegiem wymuszonym lub grawitacyjnym. Z tylnej strony przyspawane są dwa górne i dolne zawieszenia, grzejniki o długości 1800 mm i dłuższe posiadają sześć przyspawanych zawieszeń. Wykaz typów Dane techniczne Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800,...900, 1000, 1100, 1200, 1400, , 1800, 2000 mm Głębokość B Typ 11 PLAN mm Typ 21 PLAN...68 mm Typ 22 PLAN mm Typ 33 PLAN mm Rozstaw przyłączeniowy... h = H - 54 mm Gwint przyłączeniowy... 4 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze...10 bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika... z boku z lewej lub prawej strony Sposób podłączenie do instalacji Sposób podłączenie do instalacji boczne jednostronne ϕ = 1 boczne obustronne najazdowe ϕ = 0,9 boczne obustronne przekątne ϕ = 1 zalecane przy: L 3 x H Zmiany techniczne zastrzeżone. 21

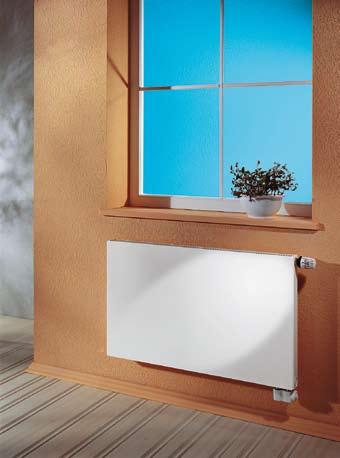

24 Radik plan vk Opis Model RADIK PLAN VK jest grzejnikiem płytowym w wykonaniu PLAN oraz VENTIL KOMPAKT, umożliwiając podłączenie do instalacji c.o. z obiegiem wymuszonym z prawej strony od dołu. Z tylnej strony są przyspawane dwa górne oraz dwa dolne uszy do zawieszania a grzejniki o długości 1800 mm i dłuższe mają przyspawane sześć takich uszu. Wykaz typów Dane techniczne Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800,...900, 1000, 1100, 1200, 1400, , 1800, 2000 mm Głębokość B Typ 11 PLAN VK mm Typ 21 PLAN VK...68 mm Typ 22 PLAN VK mm Typ 33 PLAN VK mm Rozstaw przyłączeniowy mm Gwint przyłączeniowy...6 x G 1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika...od dolu prawe Sposób podłączenie do instalacji prawe dolne ϕ = 1 22 Zmiany techniczne zastrzeżone.

25 Radik plan vkl Opis Model RADIK PLAN VKL jest grzejnikiem płytowym w wersji PLAN oraz w wersji VENTIL KOMPAKT, który umożliwia lewostronne dolne podłączenie do układu grzewczego z wymuszoną cyrkulacją. Z tyłu grzejnika typu 11 PLAN VKL przyspawane są dwa górne i dolne uchwyty, grzejniki o długości 1800 mm oraz dłuższe wyposażone są w sześć przyspawanych uchwytów. Pozostałe produkowane typy nie posiadają uchwytów. Przy mocowaniu grzejnika na ścianie należy stosować ścienny Wspornik kompaktowy plus (zobacz katalog KORAMONT). Wykaz typów Dane techniczne Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800,...900, 1000, 1100, 1200, 1400, , 1800, 2000 mm Głębokość B Typ 11 PLAN VKL mm Typ 21 PLAN VKL...68 mm Typ 22 PLAN VKL mm Typ 33 PLAN VKL mm Rozstaw przyłączeniowy mm Gwint przyłączeniowy...6 x G 1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika... lewe od dołu Typ 11 Plan VKL Typ 21 Plan VKL Typ 22 Plan VKL Typ 33 Plan VKL Sposób podłączenie do instalacji lewe od dołu ϕ = 1 Zmiany techniczne zastrzeżone

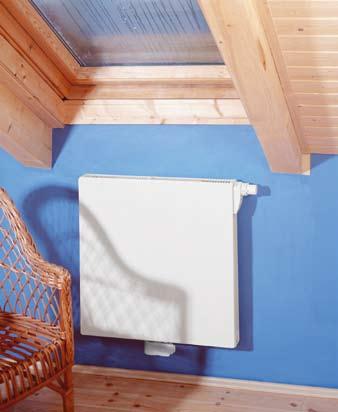

26 Radik PLAN VKM Opis Model RADIK PLAN VKM to grzejnik płytowy w wykonaniu PLAN i w wykonaniu VENTIL KOMPAKT, który umożliwia dolne środkowe podłączenie grzejnika do układu grzewczego z wymuszoną cyrkulacją. Z tyłu przyspawane są dwa górne i dwa dolne uchwyty, grzejniki o długości 1800 mm oraz dłuższe wyposażone są w sześć przyspawanych uchwytów. Wykaz typów H Dane techniczne 50 L L/2 Wysokość H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800,...900, 1000, 1100, 1200, 1400, , 1800, 2000 mm Typ 11 PLAN VKM VKM Głębokość B Typ 11 PLAN VKM mm Typ 21 PLAN VKM...68 mm Typ 22 PLAN VKM mm Typ 33 PLAN VKM mm Rozstaw przyłączeniowy mm Gwint przyłączeniowy... 6 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze...1,0 MPa Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika... dolne środkowe Typ 21 PLAN VKM VKM Typ 22 PLAN VKM VKM Typ 33 PLAN VKM VKM Sposób podłączenie do instalacji dolne środkowe ϕ = 1 24 Zmiany techniczne zastrzeżone.

27 Radik MM Opis Model RADIK MM to grzejnik płytowy bez zaworu, który umożliwia wykonanie nowoczesnego dolnego środkowego podłączenia do układu grzewczego z wymuszoną cyrkulacją. Z tyłu przyspawane są dwa górne i dwa dolne uchwyty, grzejniki o długości 1800 mm oraz dłuższe wyposażone są w sześć przyspawanych uchwytów. Wyjątkowe rozwiązanie konstrukcji odróżnia RADIK MM nie tylko od konkurencji, ale również od poszczególnych tradycyjnych modeli RADIK. Wykaz typów Dane techniczne Typ 10 MM Długość L...400, 500, 600, 700,800, , 1000, 1100, 1200, 1400, 1600, , 2000, 2300, 2600, 3000 mm MM...47 MM...63 MM...66 MM...66 MM MM mm mm mm mm mm mm Typ 20 MM B Typ Typ Typ Typ Typ Typ Typ 11 MM B Głębokość B B Wysokość H , 400, 500, 600, 900 mm Rozstaw przyłączeniowy mm Typ 21 MM Najwyższe dopuszczalne ciśnienie robocze... 1,0 MPa B Gwint przyłączeniowy... 6 x G1/2 wewnętrzny Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika... dolne środkowe boczne jednostronne B Sposób podłączenie do instalacji Typ 22 MM dolne środkowe ϕ=1 B Typ 33 MM boczne jednostronne ϕ = 0,96 Zmiany techniczne zastrzeżone. 25

28 Radik MM Cechy charakterystyczne Nowe i nietradycyjne rozwiązanie konstrukcyjne RADIK MM: - dolne środkowe podłączenie do układu grzewczego z rozstawem 50 mm - grzejnik bez zaworu X2 - woda grzewcza jest doprowadzana bezpośrednio do środka górnej części płyt 50 grzewczych grzejnika - woda grzewcza jest odprowadzana bezpośrednio ze środka dolnej części płyt grzewczych grzejnika Wyjątkowość RADIK MM jest niewątpliwie grzejnikiem płytowym nowej generacji. Wyjątkowe rozwiązanie konstrukcyjne RADIK przynosi: wzrost wydajności grzewczej - spowodowany bardziej równomiernym nagrzaniem płyt grzewczych grzejnika swoboda projektu i możliwość zamiany grzejnika - umożliwia zamianę grzejnika na grzejnik innych rozmiarów i typu bez przebudowy instalacji podłączeniowej prosty, szybki i precyzyjny montaż - proste wymiarowanie przed montażem - jednolita odległość środków wylotów od ściany w typach 20, 21, 22 a 33 wariantowość w podłączeniu do układu grzewczego prowadząca do optymalizacji magazynowanych zasobów - nowoczesne dolne środkowe podłączenie - możliwość podłączenia bocznego swoboda i kreatywność przy wyborze armatur podłączeniowych - można wybrać dowolną armaturę podłączeniową X1 110 Umieszczenie grzejnika 50 X2 Położenie uszu (90) X1 (H) X6 110 Tabele wymiarów X3 (L) X4 X5 Typ 10 MM 11 MM 20 MM 21 MM 22 MM 33 MM X X A - dla typu 20 MM, 21 MM, 22 MM, 33 MM B - dla typu 10 MM C - dla typu 11 MM Wysokość H [mm] X Długość L [mm] A X3 B C A X4 B C A X5 B C Zmiany techniczne zastrzeżone.

29 Radik Hygiene Opis Model RADIK HYGIENE jest grzejnikiem płytowym w wykonaniu KLASIK, który umożliwia lewostronne lub prawostronne boczne podłączenie do układu grzewczego. Ze względu na swoją konstrukcję przeznaczony jest do systemów grzewczych z obiegiem wymuszonym lub grawitacyjnym. Jest przystosowany do instalacji i eksploatacji w pomieszczeniach o wysokich wymogach pod względem higieny i czystości. Wszystkie typy są bez powierzchni dodatkowej, mają gładką płytę czołową, zgrzeiny liniow płyt są zakryte specjalną gładką listwą, u typu 20S jest większa odległość między płytami (głębokość grzejnika B = 102 mm) w porównaniu z rozwiązaniem klasycznym typu 20 (B = 66 mm). Z tylnej strony przyspawane są dwa górne i dolne zawieszenia, grzejniki o długości 1800 mm i dłuższe posiadają sześć przyspawanych zawieszeń. W wyposażeniu podstawowym znajduje się odpowietrznik i korek zaślepiający oryz niezbędna ilość wsporników wierconych typu 18/110/100 (patrz. katalog KORAMONT), które pozwalają umocować grzejnik standardowo 100 mm od ściany. Dane techniczne Wykaz typów Wysokość H...303, 503, 603, 903 mm Długość L , 504, 604, 704,...804, 904, 1004, 1104, 1204, , 1604, 1804, 2004 mm Głębokość B Typ 10 hygiene...49 mm Typ 20S hygiene mm Typ 30 hygiene mm Rozstaw przyłączeniowy... h = H 57 mm Gwint przyłączeniowy...4 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika... z boku z lewej lub prawej strony Sposób podłączenie do instalacji Typ 10 Hygiene Typ 20S Hygiene boczne jednostronne ϕ = 1 boczne obustronne przekątne ϕ = 1 zalecane przyi: L 3 x H Typ 30 Hygiene boczne obustronne najazdowe ϕ = 0,9 Zmiany techniczne zastrzeżone. 27

30 Radik hygiene vk Opis Model RADIK HYGIENE VK jest grzejnikiem płytowym w wykonaniu VENTIL KOMPAKT, który umożliwia prawostronne dolne podłączenie do układu grzewczego. Pod względem konstrukcji przeznaczony jest do systemów grzewczych z obiegiem wymuszonym. Jest przystosowany do instalacji i eksploatacji w pomieszczeniach o wysokich wymogach pod względem higieny i czystości. Wszystkie typy są bez powierzchni dodatkowej, mają gładką płytę czołową, zgrzeiny liniowe płyt są zakryte specjalną gładką listwą, u typu 20S jest większa odległość między płytami (głębokość grzejnika B = 102 mm) w porównaniu z rozwiązaniem klasycznym typu 20 (B = 66 mm). Z tylnej strony przyspawane są dwa górne i dolne zawieszenia, grzejniki o długości 1800 mm i dłuższe posiadają sześć przyspawanych zawieszeń. W wyposażeniu podstawowym znajduje się odpowietrznik i korek zaślepiający oraz niezbędna ilość wsporników wierconych typu 18/110/100 (patrz. katalog KORAMONT), które pozwalają umocować grzejnik standardowo 100 mm od ściany. Dane techniczne Wysokość H...303, 503, 603, 903 mm Długość L , 504, 604, 704,...804, 904, 1004, 1104, 1204, , 1604, 1804, 2004 mm Głębokość B Typ 10 hygiene vk...49 mm Typ 20S hygiene vk mm Typ 30 hygiene vk mm Rozstaw przyłączeniowy...50 mm Gwint przyłączeniowy...6 x G1/2 wewnętrzny Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Podłączenie grzejnika...prawe dolne Wykaz typów Typ 10 Hygiene VK Sposób podłączenie do instalacji Typ 20S Hygiene VK prawe dolne ϕ = 1 Typ 30 Hygiene VK 28 Zmiany techniczne zastrzeżone.

31 Radik clean Opis Model RADIK CLEAN to grzejnik płytowy w wykonaniu KLASIK, który umożliwia lewo lub prawo stronne podłączenie do systemu centralnego ogrzewania. Ze względu na swoją konstrukcję jest przeznaczony do instalowania w systemach centralnego ogrzewania z obiegiem wymuszonym lub grawitacyjnym. Jest przystosowany do instalowania i pracy w pomieszczeniach o wyższych wymaganiach sanitarnych i czystości. Wszystkie typy są bez dodatkowej powierzchni, kratki i osłon bocznych. Na tylnej stronie mają przyspawane dwa górne i dwa dolne uchwyty, grzejniki o długości 1800 mm i dłuższe mają przyspawanych sześć uchwytów. Wyposażenie podstawowe obejmuje korek odpowietrzający i zaślepiający oraz niezbędną ilość wsporników wierconych typu 18/110/100 (patrz katalog KORAMONT), które umożliwiają umocowanie grzejnika standardowo 100 mm od ściany. Uwaga: Grzejniki RADIK CLEAN typ 10 i RADIK KLASIK typ 10 są identyczne. Dane techniczne Wykaz typów Wysokośæ H , 400, 500, 600, 900 mm Długość L , 500, 600, 700, 800, 900, , 1100, 1200, 1400, 1600, 1800, , 2300, 2600, 3000 mm Głębokość B Typ 10 CLEAN...47 mm Typ 20 CLEAN...66 mm Typ 30 CLEAN mm Rozstaw przyłączeniowy... h = H 54 mm Gwint przyłączeniowy...4 x G1/2 (wewnętrzny) Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Przyłączenie grzejnika...z boku z lewej lub prawej strony Sposoby podłączenia do instalacji grzewczej boczne jednostronne ϕ = 1 boczne obustronne przekątne ϕ = 1 zalecane przy: L 3 x H 155 B 66 B 47 B H L Typ 10 Clean Typ 20 Clean Typ 30 Clean h boczne obustronne najazdowe ϕ = 0,9 Zmiany techniczne zastrzeżone. 29

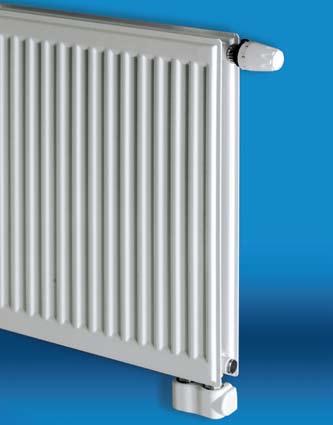

32 Radik clean vk Opis Model RADIK CLEAN VK to grzejnik płytowy w wykonaniu VENTIL KOMPAKT, który umożliwia prawe dolne podłączenie do systemu centralnego ogrzewania. Ze względu na swoją konstrukcję jest przeznaczony do instalowania w systemach centralnego ogrzewania z obiegiem wymuszonym. Jest przystosowany do instalowania i pracy w pomieszczeniach o wyższych wymaganiach sanitarnych i czystości. Wszystkie typy są bez dodatkowej powierzchni, kratki i osłon bocznych. Na tylnej stronie mają przyspawane dwa górne i dwa dolne uchwyty, grzejniki o długości 1800 mm i dłuższe mają przyspawanych sześć uchwytów. Wyposażenie podstawowe obejmuje korek odpowietrzający i zaślepiający oraz niezbędną ilość wsporników wierconych typu 18/110/100(patrz katalog KORAMONT), które umożliwiają umocowanie grzejnika standardowo 100 mm od ściany. Uwaga: Grzejniki RADIK CLEAN VK typ 10 i RADIK VK typ 10 są identyczne. Dane techniczne Wykaz typów Wysokośæ H , 400, 500, 600, 900 mm (90) Długość L , 500, 600, 700, 800, 900, , 1100, 1200, 1400, 1600, 1800, , 2300, 2600, 3000 mm Głębokość B Typ 10 CLEAN VK...47 mm Typ 20 CLEAN VK...66 mm Typ 30 CLEAN VK mm Rozstaw przyłączeniowy...50 mm Gwint przyłączeniowy...6 x G1/2 (wewnętrzny) Najwyższe dopuszczalne ciśnienie robocze bar Najwyższa dopuszczalna temperatura robocza C Przyłączenie grzejnika... prawe dolne Sposoby podłączenia do instalacji grzewczej prawe dolne ϕ = B 66 B 47 B H L Typ 10 Clean vk Typ 20 Clean vk Typ 30 Clean vk Zmiany techniczne zastrzeżone.

33 Grzejniki w odmiennych warunkach eksploatacyjnych Współczynniki przeliczeniowe f dla n = 1,3 Przykład obliczenia (temperaturowych) t 1 t 2 [ C] [ C] Temperatura powietrza w pomieszczeniu t i 10 C 12 C 15 C 18 C 20 C 22 C 24 C 0,57 0,59 0,62 0,65 0,68 0,70 0,73 0,62 0,65 0,68 0,73 0,76 0,79 0,83 0,69 0,72 0,77 0,83 0,87 0,91 0,96 0,79 0,83 0,89 0,96 1,02 1,08 1,15 0,59 0,61 0,64 0,68 0,71 0,74 0,77 0,62 0,64 0,68 0,72 0,75 0,78 0,82 0,65 0,67 0,72 0,76 0,80 0,83 0,87 0,68 0,71 0,76 0,81 0,85 0,89 0,93 0,72 0,76 0,81 0,87 0,91 0,96 1,01 0,77 0,81 0,87 0,93 0,98 1,04 1,10 0,83 0,87 0,93 1,01 1,07 1,14 1,21 0,64 0,67 0,71 0,75 0,79 0,82 0,86 0,68 0,70 0,75 0,80 0,84 0,88 0,92 0,72 0,75 0,80 0,85 0,89 0,94 0,99 0,76 0,79 0,85 0,91 0,96 1,01 1,07 0,81 0,85 0,91 0,98 1,04 1,10 1,16 0,71 0,74 0,79 0,84 0,88 0,93 0,97 0,75 0,78 0,84 0,90 0,94 0,99 1,05 0,80 0,83 0,89 0,96 1,01 1,07 1,13 0,85 0,89 0,96 1,04 1,10 1,16 1,24 0,91 0,96 1,04 1,13 1,20 1,28 1,37 0,79 0,82 0,88 0,95 1,00 1,05 1,12 0,84 0,88 0,94 1,02 1,08 1,14 1,21 0,89 0,94 1,01 1,10 1,17 1,24 1,32 0,96 1,01 1,10 1,20 1,28 1,37 1,47 0,88 0,93 1,00 1,08 1,15 1,22 1,30 0,94 0,99 1,08 1,17 1,25 1,33 1,42 1,01 1,07 1,17 1,28 1,37 1,47 1,58 1,10 1,16 1,28 1,42 1,52 1,64 1,79 1,00 1,05 1,15 1,26 1,34 1,43 1,54 1,08 1,14 1,25 1,37 1,47 1,59 1,71 1,17 1,24 1,37 1,52 1,64 1,78 1,94 1,28 1,37 1,52 1,71 1,87 2,05 2,27 1,07 1,13 1,23 1,36 1,45 1,56 1,68 1,15 1,22 1,34 1,48 1,60 1,73 1,87 1,25 1,33 1,47 1,65 1,78 1,94 2,13 1,37 1,47 1,64 1,86 2,03 2,24 2,50 1,23 1,31 1,45 1,62 1,75 1,90 2,07 1,34 1,43 1,60 1,80 1,96 2,15 2,37 1,47 1,59 1,78 2,03 2,24 2,48 2,78 1,64 1,78 2,03 2,36 2,64 2,99 3,43 1,45 1,56 1,75 1,98 2,17 2,40 2,67 1,60 1,73 1,96 2,25 2,50 2,79 3,15 1,78 1,94 2,24 2,63 2,96 3,38 3,92 2,03 2,24 2,64 3,20 3,70 4,39 5,39 1,75 1,90 2,17 2,53 2,83 3,19 3,66 1,96 2,15 2,50 2,96 3,37 3,89 4,58 2,24 2,48 2,96 3,63 4,25 5,11 6,38 2,17 2,40 2,83 3,41 3,93 4,62 5,54 2,50 2,79 3,37 4,21 5,01 6,14 7,87 Wydajność cieplna poszczególnych typów grzejników RADIK zostały ustalone w postaci pomiarów dokonanych dla znamionowych eksploatacyjnych (temperaturowy) warunków /20 C (t 1 / t 2 / t i) zgodnie z normą EN 442: temperatura wody zasilającej t 1 = 75 C temperatura wody powrotu t 2 = 65 C względna temperatura powietrza t i = 20 C Na podstawie tak ustalonych podstawowych wartości wydajności cieplnej grzejników dla innych warunków eksploatacji (dla różnicy temperatur C, C a C oraz dla temperatur powietrza w pomieszczeniu 15, 20 a 22 C) obliczeniowo wyprowadzono odpowiednią wydajność cieplną, podaną w niniejszym katalogu. Jeżeli projektowany jest grzejnik do instalacji c.o. o innych warunkach temperatury należy dokonać obliczenia według wzoru: Q = Q C. f Gdzie: Q obliczona wymagana wydajność cieplna grzejnika dla warunków /20 C Q C strata cieplna pomieszczenia ustalona zgodnie z Polską Normą f współczynnik obliczeniowy z tabeli (obowiązujący dla wskażnika temperatury n = 1,3) W tabeli wydajności cieplnej dla warunków roboczych /20 C znajdziemy dla obliczonej wartości Q odpowiedni grzejnik o odpowiedniej wydajności. Przykład: Zadane: W pomieszczeniu z obliczoną wewnętrzną temperaturą powietrza 22 C i stracie cieplnej 810 W należy zaprojektować grzejnik RADIK KLASIK. Instalacja c.o. będzie eksploatowana w warunkach 60/50 C. Dane: Warunki temperatury: Temperatura wody zasilającej t 1 = 60 C Temperatura wody powrotnej t 2 = 50 C Względna temperatura powietrza t i = 22 C Strata cieplna pomieszczenia Q C = 810 W Rozwiązanie: Dla warunków roboczych 60/50/22 C w tabeli odszukamy wartość współczynnika: f = 1,73 Q = ,73 = 1401 W Dla obliczonej wartości Q w tabeli wydajności cieplnej dla /20 C (str. 28, 29 oryginału) znajdujemy odpowiedni grzejnik. Z szerokiej gamy typów i wymiarów RADIK KLASIK można dobrać na przykł. niektóre z następujących grzejników: Typ x W Typ x W Typ x W Zmiany techniczne zastrzeżone. 31

34 Radik klasik, Radik vk, Radik vku, Radik vkl Wydajność cieplna Q [W] dla czynnika grzejnego wody według EN C Typ 10 Typ 10 VK Typ 10 VKL Typ 11 Typ 11 VK Typ 11 VKL Typ 20 Typ 20 VK Typ 20 VKU Długość L [mm] t 1/t 2 [ C] Wysokość H [mm] Zmiany techniczne zastrzeżone.
