2 Problemy Wzrastające ceny energii Uzależnione od cen surowców Uzależnione od warunków dostawców Odnawialne źródła energii (obowiązek odkupienia energii z fotowoltaiki i wiatru) Wprowadzanie systemu zarządzania energią zgodnie z ISO Ochrona środowiska CO 2 Ochrona zasobów Ciepło termalne Ukryte pobory energii/zużycie podczas postoju zakładu Praca spoczynkowa Obciążenia chwilowe, szczytowe Wysokie koszty zużycia szczytowego Rozbudowane i skomplikowane odczyty

3 EWIO-9180-M Open Smart Metering Gateway Sieciowy rejestrator danych do nadzorowania zużycia energii i monitorowania energii w budynkach przy maszynach, urządzeniach i systemach

4 Cechy produktu zbieranie odczytów liczników energii i temperatury za pośrednictwem protokołu M-Bus przechowywanie danych odczytanych z licznika wg zadanych interwałów czasowych (5 min, 15 min, 1h,..) do 40 dni i więcej dla 80 liczników wzgl. punktów danych przy zaniku zasilaniain w zaimplementowanej bazie danych SQLite przenoszenie danych w formacie CSV za pośrednictwem FTP lub na wyznaczoną jednostkę własna aplikacja zaprogramowana w C/C++ ze skryptem shell

5 Cechy produktu (magistrale) M-Bus (DIN EN T1,2,3) Interfejs RS485/1 do podłączenia modułów rozszerzających EW (złączka - mostek) -> poziom podłączeń Sensor/Aktor interfejs RS485/2 do urządzeń zewnętrznych (np. licznik ze złączem Modbus, urządzenia Modbus I/O BTR a, wyłączniki, bramy)-> poziom podłączeń Sensor/Aktor

6 Cechy produktu (CPU, interfejsy) system operacyjny Linux, procesor ARM9 180 MHz, 128 MB RAM, 64 MB Flash, rozsz. do 8 GB. µsd-flash, RTC z podtrzymaniem 24h połączenie sieciowe Ethernet RJ45 TCP/IP 10/100Mbit (połączenie do poziomu zarządzania) gniazdo karty Micro-SD w podstawie wyposażone w kartę 2 GB-SD (max. do 8GB) interfejs USB do adaptera WLAN- lub modemu UMTS (rodzaje na zapytanie)

7 Cechy produktu (wejścia/wyjścia) 4 wyjścia przekaźnikowe (styki, 5A) do sterownia zdarzeniami 4 wejścia S0, liczniki impulsowe 4 wejścia cyfrowe 4 wyjścia napięciowe do styków bezpotencjałowych 2 wyjścia analogowe 0-10V 2 wyjścia analogowe 0-20 ma 2 wejścia analogowe 0-20 ma 2 x wejście analogowe 0-10 V/ przełączalne na 2 x temperaturowe PT

8 Korzyści przejrzystość zużycia energii wspomaganie efektywności energetycznej zoptymalizowanie zużycia zsynchronizowanie w czasie zapisu danych nt. zużycia nie wymaga dodatkowego oprogramowania (przeglądarka) funkcja alarmu przy naruszeniu zadanych wartości progowych (aplikacja)

9 Korzyści kontrola energii i automatyka w jednym urządzenia ściąganie zebranych danych Mailem lub na FTP zautomatyzowanie kontroli zużycia energii redukuje skutecznie koszty jej używania odpowiedni dla systemu zrządznai energią zgodnego z DIN EN i ISO uniwersalny transfer danych do systemów nadrzędnych

10 Korzyści synchronizacja okresu pomiarowego zgodna z EVU/VNB wsparcie dla M-Bus Freeze napięcie pracy 24 V DC z zasilaczem NG4, przez mostek także urządzenia pracujące w 230 V AC szer. 125 mm, (7 TE), Installationsverteiler- Einbau geeignet 6 modułów rozszerzających z mostkami łączącymi lub JY(ST)Y 2 x 2 x 0,8 na zaciskach 80 M-Bus-Lasten direkt anschaltbar kein M- Bus Pegelwandler erforderlich zweite RS485 Schnittstelle (z.b. für Modbus)

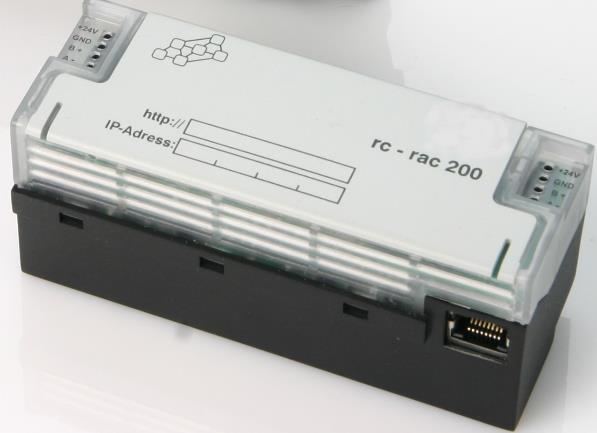

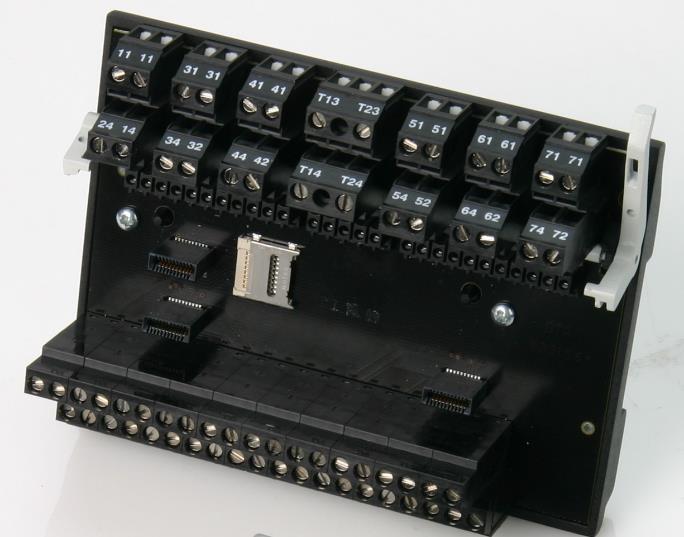

11 Budowa Moduł połączeniowy Gniazdo µsdaplikacje, konfiguracje oraz adresy IP, Rejestracja danych Moduł elektorniki moduł elektroniki i moduł połączeniowy - rozłączalne instalacja i uruchomienie niezależne od siebie aplikacje i dane pozostają w module połączeniowym na µsd

12 24 V GND S S D1 D2 D3 D4 O1 O2 C1 C2 E1 E2 I1 I2 DC - Versorgung 4 S0 Eingänge 4 digit. Eingänge 24 V DC/20 ma 24 V DC/20 ma 24 V DC/20 ma 15 V DC/30 ma 4 Analog Ausgänge 2 x V DC/5 ma 2 x 0(4)..20 ma 4 Analog Eingänge 2 x Spannung: V Widerstand: 40 Ohm.. 4 MOhm 2 x Strom: 0-20 ma Modbus RTU M-Bus 5A 5A 5A 5A A - B + M+ M- Schemat 24 V DC - GND Versorgung B+ A- Erweiterungen Ethernet 64MB Flash P ARM9 RealTime 128MB RAM Clock DC - Versorgung Erweiterungen USB 24 V GND B+ A- < 8GB Micro SD D A

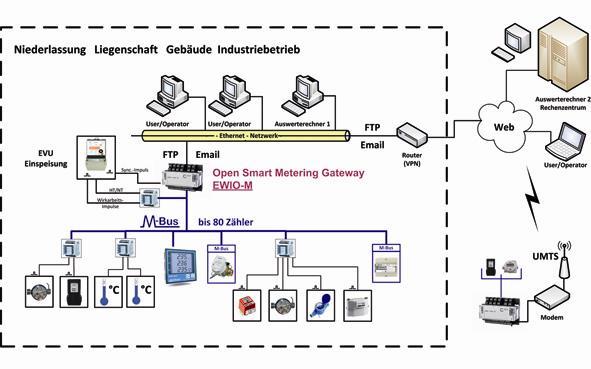

13 Ilustracja systemu

14 Asortyment EWIO-9180-M zawiera CD z narzędziami programistycznymi wraz z opisem i instrucją montażu OPCJONALNIE: zasialcz NG4 konwerter S0/M bus i T/M bus moduły rozszerzeń z serii EW (DI4, DI10, AI8, TO4, DO4, AO4, DIO4/2, DIO4/2 IP65) moduły rozszerzeń s serii MR przewód USB/RS

15 Dokumentacja dostarczana na CD instrukcja montażu Quickstart instrukcja użytkowania sterownik interfejsu M Bus sterownik interfejsu Modbus (RTU) sterownik interfejsu systemu przewodnik Linux EWIO M przewodnik WLAN podłączanie WLAN konfiguracja i połączenie ppp Dodatkowo wszystkie kody źródłowe systemu

16 Identyfikacja nazwa produktu: EWIO-9180-M nr katalogowy: kod EAN:

17 Koncepcja urządzenia VARs (Value added Reseller) lub OEMs (Original Equipment Manufacturer) - zastosowanie 1 - własna, indywidualna aplikacja stworzona za pomocą Shell-Script lub C/C++ Docelowy użytkownik: nadzór nad zużyciem energii serwis, programowane na wbudowanym Linuxie, włąsna aplikacja, której zadania chcemy realizować z pomocą EWIO-M - zastosowanie 2 - podstawową funkcjonalnością EWIO-M pełnowartościowy rejestrator pomiarowy Docelowy użytkownik: dostawca usług, który wykorzystuje zaimplementowane oprogramowanie i komunikuje się z EWIO-M wyłącznie za pośrednictwem interfejsu TCP/IP

18 Dziękujemy za uwagę!
