1 wepnij swój taras! samodzielnie! Wszystkie elementy zostały specjalnie zaprojektowane w sposób umożliwiający łatwe dostosowanie do potrzeb każdego projektu. Narzędzie konfiguracyjne, wideo i poradniki - wszystko jest dostępne w sieci Zaprojektuj swój taras w bardzo prosty sposób w 3D Natychmiast otrzymasz kosztorys dla swojego projektu

2 to koncepcji Mocowanie na klips! CLIPS! Koncepcja i-clips została opracowana przez dział prac badawczorozwojowych rodzinnej alzackiej firmy, dysponującej 170-letnimi doświadczeniami w dziedzinie obróbki drewna, a od ponad 40 lat współpracującej z największymi sieciami dystrybucyjnymi w zakresie innowacyjnych koncepcji tarasów dla każdego. i-clips to marka należąca do grupy Burger. Pełna koncepcja obejmuje 12 artykułów, ułatwiających własnoręczne wykonanie swojego tarasu. Każdy może to zrobić! Wystarczy zamocować taras do szyn aluminiowych, wyposażonych w 32 klipsy, do których powierzchnia tarasu jest montowana poprzez proste dociśnięcie. jest prosty jest szybki jest prosty jest modułowy jest demontowalny który przede wszystkim... jest niewidoczny! złoty medal na targach regionalnych - Lépine - Strasburg r. złoty medal na targach krajowych - Lépine - Paryż r. złoty medal na targach międzynarodowych - Konkurs wynalazczości - Genewa r. 3

3 Taras na miarę, który każdy może zmontować niezwykle łatwo i szybko we własnym zakresie! Koncepcja i-clips umożliwia błyskawiczne wykonanie tarasu o doskonałym wyglądzie. Nie trzeba już używać żadnych śrub, elementów mocujących lub klejów - wystarczą szyny, listwy i ewentualnie słupki, jeżeli taras na znajdować się na pewnej wysokości - to wszystko! Całkowicie wyjątkowa koncepcja doskonałe wyrównanie bez jakichkolwiek widocznych śrub bez jakichkolwiek niedociągnięć Wszystkie elementy zostały specjalnie zaprojektowane w sposób umożliwiający łatwe dostosowanie do potrzeb każdego projektu. CLIPS! 5

4 i-clips, to ROZWIĄZANIE UMOŻLIWIAJĄCE ZAMOCOWANIE SWOJEGO TARASU WE WŁASNYM ZAKRESIE szybko poprzez proste dociśnięcie łatwo i bez śrub doskonale ponieważ nie ma żadnych problemów z wypoziomowaniem 12 artykułów stylowe posadzki zamocowana fabrycznie szyna aluminiowa taśma elastomerowa podwalina słupek podwyższający elementy podwyższające klucze umożliwiające demontaż 2 rozwiązania montażowe : - montaż na ziemi (do posadzki typu betonowego lub z płytek) - montaż na określonej wysokości (na stabilnym podłożu lub płaskim dachu) beton / płytki stabilne podłoże / płaski dach 7

5 CAŁA KONCEPCJA W 3 ETAPACH Wybierz swoje deski podłogowe wykonanie z poddanego obróbce cieplnej drewna sosnowego lub jesionowego, bądź z materiału kompozytowego - nasza gama posadzek montowanych za pomocą klipsów, doskonale wyprofilowanych i odizolowanych od konstrukcji budynku 9

6 Zmodernizowany balkon Przywróć młodość swojemu balkonowi, niezależnie, czy jesteś właścicielem mieszkania, czy lokatorem posadzka z poddanego obróbce cieplnej drewna sosnowego - «thermopine» s.46 11

7 Obrzeże basenu w pięknym stylu. W miarę upływu czasu, drewno nieco szarzeje, ale efekt jest wciąż taki sam! posadzka z poddanego obróbce cieplnej drewna sosnowego - «thermopine» s.46 13

8 Obudowane patio Urządź swoje patio i zapewnij mu wspaniały wygląd - nowe pomieszczenie w Twoim domu posadzka z poddanego obróbce cieplnej drewna jesionowego - «thermoash» s.46 15

9 całkowicie odnowiony taras taras - dawniej wykonany z płytek - został poddany całkowitej renowacji 17

10 Obrzeże basenu Zawsze eleganckie obrzeże basenu, nawet po upływie 10 lat! Podłoga kompozytowa jasnoszary - «grey» s.46 19

11 Obrzeże basenu naprawdę elegancki wygląd! Podłoga kompozytowa choco brown - «choko brown» s.46 21

12 strona tarasu, antracyt pasuje do niego naprawdę doskonale! Podłoga kompozytowa szary antracytowy - «ANTHRACITE» s.46 23

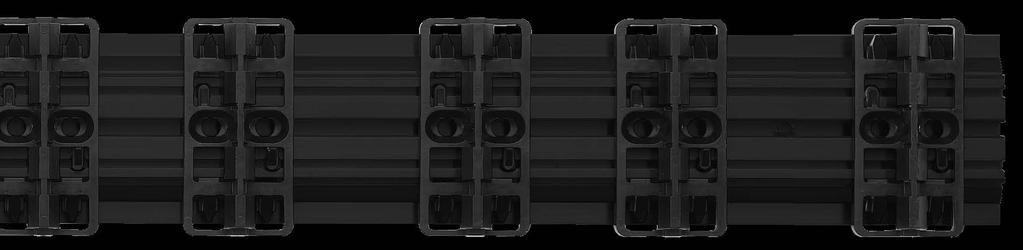

13 zamocowanie posadzki na klipsya clip szyna aluminiowa 25

14 Narzędzie konfiguracyjne, wideo i poradniki WSZYSTKO JEST DOSTĘPNE W SIECI CLIPS! 27

15 story Paul 1. PRZYCIĘCIE SZYN DO WYMIARÓW TARASU 2. PRZYKLEJENIE MATERIAŁU ELASTOMEROWEGO PO PRZEDNIEJ STRONIE SZYN 3. ROZMIESZCZENIE SZYN ALUMINIOWYCH W ODPOWIEDNIEJ ODLEGŁOŚCI THERMO PINE = 50 CM THERMO ASH = 50 CM COMPOSITE GREY = 30 CM 4. NATYCHMIASTOWE ZAMOCOWANIE POSADZKI ZA POMOCĄ KLIPSÓW. CLIPS! CLIPS! 29

16 proste dociśnięcie Narzędzie konfiguracyjne, wideo i poradniki WSZYSTKO JEST DOSTĘPNE W SIECI 31

17 posadzka z poddanego obróbce cieplnej drewna sosnowego - «thermopine» s.46 33

18 podniesienie tarasu elementy podwyższające słupek 35

19 Chcesz podnieść swój taras? Nie ma problemu! Wystarczy przykręcić śrubami szyny IN do podwalin ON. Te ostatnie mogą zostać w mgnieniu oka zamocowane do klocków ON o regulowanej wysokości, do których możesz również dodać podkładki, aby podnieść taras nawet o 273 mm. Narzędzie konfiguracyjne, wideo i poradniki WSZYSTKO JEST DOSTĘPNE W SIECI CLIPS! 37

20 story Arthur 1. UMOŻLIWIA UMIESZCZENIE KONSTRUKCJI NA DOWOLNIE WYBRANEJ WYSOKOŚCI. 2. ZAMOCOWANIE ZA POMOCĄ KLIPSÓW, ROZMIESZCZENIE WSZYSTKICH PODWALIN NA SŁUPKACH W ODPOWIEDNIEJ ODLEGŁOŚCI OD SIEBIE I ZAMOCOWANIE SZYN THERMO PINE = 50 CM THERMO ASH = 50 CM COMPOSITE GREY = 30 CM 3. NATYCHMIASTOWE ZAMOCOWANIE POSADZKI ZA POMOCĄ KLIPSÓW CLIPS! 4. WYKOŃCZENIE, ABY WSZYSTKO WYGLĄDAŁO DOSKONALE 39

21 posadzka z poddanego obróbce cieplnej drewna jesionowego - «thermoash» s.46 41

22 demontaż posadzki zamocowanej na klipsy Narzędzie konfiguracyjne, wideo i poradniki WSZYSTKO JEST DOSTĘPNE W SIECI 43

23 opatentowany system, jedyny na świecie złoty medal na targach regionalnych - Lépine - Strasburg r. złoty medal na targach krajowych - Lépine - Paryż r. złoty medal na targach międzynarodowych - Konkurs wynalazczości - Genewa r. JEŻELI MUSISZ WYDOBYĆ NIEWIELKI PRZEDMIOT, KTÓRY WPADŁ POD PODŁOGĘ, WYKONAĆ WYCIĘCIE, WYMIENIĆ JEDNĄ Z DESEK LUB ZAMONTOWAĆ NOWĄ INSTALACJĘ POD TARASEM... WSZYSTKO TO MOŻNA ZROBIĆ NIEZWYKLE SZYBKO PRZY UŻYCIU SPRYTNYCH KLUCZY KEYS, DZIĘKI KTÓRYM TARAS MOŻE ZOSTAĆ CAŁKOWICIE ZDEMONTOWANY. 45

24 THERMOPIN REF «THERMOPINE» s.11 kompozytowy REF «grey» s19 kompozytowy REF «ANTHRACITE» s.23 THERMOFRÊNE REF «thermoash» s.15 kompozytowy REF «CHOKO BROWN» s.21 PRZYP ELEMENTÓW GAMY jeszcze więcej szczegółów, patrz s. 50 THERMOPINe REF. 960 THERMOash REF. 961 kompozytowy GREY REF. 959 kolor miodowy brązowy jasnoszary materiał sosny jesionu * 38 % tworzywo sztuczne 47 % drewno 15 % dodatki kompozytowy CHOKO BROWN REF ciemnobrązowy 38 % tworzywo sztuczne 47 % drewno 15 % dodatki kompozytowy ANTHRACITE REF szary antracytowy 38 % tworzywo sztuczne 47 % drewno 15 % dodatki obróbka cieplna cieplna pochodzenie Estonia Europa Azja Azja Azja sęki tak nie nie nie nie profil do zamocowania na klips certyfikacje tak tak tak tak oui równoważnik klasy 3 PEFC równoważnik klasy 4 nie nie nie profil lekko wypukły tak tak nie nie nie niezwykle wysoka stabilność tak tak tak tak tak niska gęstość tak tak tak tak tak lepsze właściwości izolacyjne tak tak tak tak tak konserwacja** co pół roku co pół roku co pół roku co pół roku co pół roku gwarancja 10 lat 10 lat 10 lat 10 lat 10 lat wytrzymałość maks. dla 2 miejsc zamocowania 170 kg 260 kg 290 kg 290 kg 290 kg odporność na zerwanie 175 kg 650 kg 150 kg 150 kg 150 kg obciążenie maks. / m2 350 kg/m kg/m kg/m kg/m kg/m 2 długość 1,60 m 2,00 m 2,70 m 1,60 m 2,00 m 2,70 m 2,00 m 2,00 m 2,00 m szerokość 118 mm 118 mm 120 mm 120 mm 120 mm grubość 21 mm 21 mm 21 mm 21 mm 21 mm gęstość 410 kg/m kg/m kg/m kg/m kg/m 3 twardość Wahania wymiarowe maks. drewno miękkie średnio twarde średnio twarde średnio twarde średnio twarde 3 % 4 % 0,2 % 0,2 % 0,2 % Wahania długości - - 0,2 % 0,2 % 0,2 % przesyłki +/- 1 m 2 1 m 2 1 m 2 1 m 2 1 m 2 * gwarantujemy, że nasze drewno podchodzi z lasów objętych systemami racjonalnego zarządzania ** Konserwacja: Należy używać obojętnych chemicznie produktów do czyszczenia (niezawierających kwasów i zasad). do drewna, podczas czyszczenia używać saturatora do materiałów kompozytowych : przetestowane zgodnie z normą EN odporność na starzenie klimatyczne 47

25 szyna aluminiowa REF «in» s.25 LISTWA WYKOŃCZENIOWA REF «tour» taśma elastomerowa REF «i-sol» klucze obcinania REF «keys» s.15 s.45 słupek podwyższający REF «up» s.35 podwalina réf «on» s.35 s.28 elementy podwyższające REF «up+» s.35 PRZYP ELEMENTÓW GAMY materiał cynkowane elektrolityczne pochodzenie certyfikacje funkcja łatwość użycia in REF. 962 szyna : stop aluminiowy ENAW-6060 T6 clips : tworzywo sztuczne polioksymetylen czarny lakier i-sol REF. 966 materiał elastomerowy uzyskany z produktów pochodzących w 100% z recyklingu w postaci taśmy tour REF. 967 aluminiowa 6060T6 wykończenie lakie- rowane- RAL 7016 keys réf. 968 up REF. 964 Stal o dużej wytrzymałości polipropylen 20% talku uzyskany z produktów pochodzących w 100% z recyklingu czarny up+ REF. 965 polipropylen 20% talku uzyskany z produktów pochodzących w 100% z recyklingu podwójne gwintowanie Francja Francja Francja Francja Francja Francja do mocowanie posadzek za pomocą klipsów 32 fabrycznie zamontowane klipsy dla uniknięcia bezpośredniego kontaktu pomiędzy podłożem a szyną aluminiową + izolacja akustyczna taśma dwustronna doskonałe wykończenie otwory wykonane fabrycznie Możliwość demontażu desek posadzki przewodnik zawierający instrukcje ułatwiające przeprowadzenie demontażu umożliwia zamontowanie tarasu na wysokości do 183 mm manetka do obracania umożliwia zamontowanie tarasu na wysokości do 273 mm do zamocowania na klips on réf. 963 sosny odcień brązowy Europa Północna Klasa 4. CE & PEFC podniesienie tarasu i zamocowanie szyn z wyżłobieniami umożliwiającymi zamocowanie słupków na klips długość 1,984 cm 2,00 m 2,01 m mm 1,98 m szerokość 63 mm 55 mm 37 mm - Ø 200 mm 84 mm 63 mm grubość 30 mm 4 mm 4 mm mm 44 mm ciężar 0,85 kg 0,4 kg 0,6 kg 0,1 kg 0,3 kg 0,04 kg 2,8 kg rozstaw zamocowanie drewno : 50 cm kompozytowy : 30 cm 4 śruby na całej długości w przypadku montażu podwyższonego na podwalinach Z taśmą samoprzylepną na spodzie. 9 śruba w zestawie - pomiędzy słupkami 60 cm śruby do zamocowania szyn dostarczonych w zestawie - - na zacisk - maks. 3 elementy podwyższające do zamocowania za pomocą klipsów na słupkach gwarancji 10 lat 10 lat 10 lat 10 lat 10 lat 10 lat 10 lat przesyłki +/- drewno : 2 m 2 materiał kompozytowy : 1,2 m 2 drewno : 2 m 2 materiał kompozytowy : 1,2 m 2 1 sztuka 2 sztuki zestaw 8 słupków zestaw 16 elementów podwyższających zestaw 2 podwalin 49

26 Jak to działa? Drewno zostało poddane procesowi obróbki cieplnej, a nie chemicznej. Zostało podgrzane do temperatury przekraczającej 205 C, aby uzyskać w ten sposób poprawę jego właściwości w masie.drewno staje się w ten sposób bardziej stabilne, wytrzymałe, eleganckie i ciemniejsze. Zahamowany zostaje naturalny proces szarzenia (który ma miejsce w przypadku każdego drewna...) Aby zapewnić wyższy poziom ochrony przed działaniem promieniowania ultrafioletowego, podczas czyszczenia konieczne jest użycie saturatora. Materiał kompozytowy jest wykonany z włókien drewnianych i specjalnego tworzywa termoplastycznego, o wysokiej odporności na pękanie. Doskonała trwałość i wysoka odporność na zarysowania, a także dobra stabilność wymiarowa w odniesieniu do działania wilgoci. Jednolity kolor zapewnia regularny, estetyczny wygląd oraz najwyższy poziom odporności na starzenie klimatyczne. 51

27 na komputerze a nawet na smartfonie na komputerze przenośnym Zaprojektuj swój taras w bardzo prosty sposób w 3D z na tablecie dokładnością do m², aby zapewnić bardzo małą ilość odpadów. Natychmiast otrzymasz kosztorys dla swojego projektu i opracowany zostanie szczegółowy plan montażu. to proste, możesz to robić dosłownie wszędzie! artwork Studio B październik 2017 prawa autorskie do zdjęć Philippe Ketterer freepik dokumentacja i zdjęcia nie mają wiążącego znaczenia umownego nie wyrzucać w miejscach publicznych
