1 KONSTRUKCJA MODUŁOWA DO P OJ E M N I KÓW I SKRZYNEK Z SERII ATHENA, ATHENA LIGHT, COMPAT, ZEUS I ODETTE 1233

2 SYSTEM TR 1234

3 DANE TECHNICZNE Regał z serii F TR, przeznaczony do montowania skrzynek/ pojemników z PP z serii Athena, Athena Light, Odette, Compat i Zeus oraz skrzynek/pojemników metalowych, oferowany jest w dwóch różnych wysokościach: mm, mm Parę prowadnic o maksymalnej ładowności 50 kg, podtrzymujących skrzynkę/pojemnik, można regulować na wysokość. Prowadnice pozwalają na jednoczesne używanie skrzynek/pojemników o takich samych rozmiarach, ale o różnych wysokościach. przęsła wynosi kg. Modułowa budowa systemu umożliwia jego rozbudowywanie w dowolnym momencie. 1235

4 GÓRNE PÓŁKI PODTRZYMUJĄCE Półki mocowane są w górnej części przęsła. Oprócz funkcji wzmacniania regału, chronią przed pyłem. Można na nich również ustawiać przedmioty. PARA PROWADNIC Prowadnice do przesuwu pojemników mocowane są do słupków za pomocą odpowiednich klipsów. Możliwość regulacji na wysokość. NOŚNOŚĆ 50 kg STELAŻE BOCZNE Ścianki boczne dostarczane są w stanie zmontowanym, z wykonanymi w nich otworami w rozstawie 25 mm. Zamontowane nogi pozwalają na umocowanie regału do podłoża. NOŚNOŚĆ PRZĘSŁA kg PARA COKOŁÓW PODTRZYMUJĄCYCH Cokoły mocowane są za pomocą czterech wkrętów samogwintujących do słupków ścianek bocznych, zapewniając większą stabilność konstrukcji. 1236

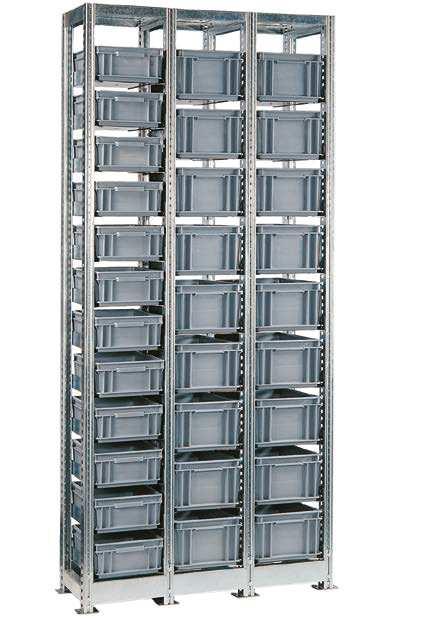

5 SYSTEM TR DO POJEMNIKÓW 300x200 mm 300 mm ATHENA 790 mm F TR S200 A2 99 H = 2010 mm 12 art. FP AT 3212 A ,18 art. FP AT 3217 A Gama kolorów STAL OCYNK.99 ODETTE SKRZYNKI I PATRZ STR. 959 (ATHENA) 1047 (ODETTE) DOSTĘPNY W DWÓCH RÓŻNYCH WYSOKOŚCIACH SKONFIGURUJ WŁASNE REGAŁY OD STR ZESTAW DO MOCOWANIA DO PODŁOGI F NC Zestaw do mocowania, składający się z 2 śrub rozprężnych stalowych M8x75 mm do podłóg z niespękanego betonu klasy co najmniej C20/25. OBOWIĄZKOWE UMOCOWANIE DO PODŁOGI LEGENDA kg NOŚNOŚĆ NA PRZĘSŁO NOŚNOŚCI ROZUMIANE SA JAKO NOŚNOŚCI NETTO I ODNOSZĄ SIĘ DO RÓWNOMIERNIE ROZŁOŻONYCH CIĘŻARÓW. 1237

6 SKONFIGURUJ WŁASNY REGAŁ GŁĘBOKOŚĆ REGAŁU 300 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 1900 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 900 mm Rodzaj przęsła mm kg 1 F TR D Przęsło podstawowe podwójne ze wzmocnieniem krzyżowym 2010 h 2 F TR E Przęsło dodatkowe pojedyncze 2010 h 3 F TR F Przęsło dodatkowe podwójne ze wzmocnieniem krzyżowym 2010 h 4 F TR G Przęsło podstawowe pojedyncze 1010 h 5 F TR E Przęsło dodatkowe pojedyncze 1010 h 6 F TR Para prowadnic ocynkowanych 50 Wzmocnia krzyżowe usztywniające wykonane są z blachy ocynkowanej. Aby zapewnić stabilność regałów 2000 mm h, należy zamontować 1 wzmocnienie krzyżowe co 6 przęseł. 300x200x120 H 300x200x170 H rozstaw prowadnic 150 mm 200 mm SKRZYNKI I PATRZ STR x200x147,5 H 175 mm 959 (ATHENA) (ODETTE)

7 SYSTEM TR DO POJEMNIKÓW 400x300 mm ATHENA 400 mm 1040 mm Gama kolorów STAL F TR S200 B1 99 H = 2010 mm 9 art. FP AT 4317 A , 18 art. FP AT 4308 A art. FP AT 4332 B , 12 art. FP AT 4312 A OCYNK.99 ODETTE SKRZYNKI I PATRZ STR. 959 (ATHENA) 1047 (ODETTE) DOSTĘPNY W DWÓCH RÓŻNYCH WYSOKOŚCIACH SKONFIGURUJ WŁASNE REGAŁY OD STR ZESTAW DO MOCOWANIA DO PODŁOGI F NC Zestaw do mocowania, składający się z 2 śrub rozprężnych stalowych M8x75 mm do podłóg z niespękanego betonu klasy co najmniej C20/25. OBOWIĄZKOWE UMOCOWANIE DO PODŁOGI LEGENDA kg NOŚNOŚĆ NA PRZĘSŁO NOŚNOŚCI ROZUMIANE SA JAKO NOŚNOŚCI NETTO I ODNOSZĄ SIĘ DO RÓWNOMIERNIE ROZŁOŻONYCH CIĘŻARÓW. 1239

8 SKONFIGURUJ WŁASNY REGAŁ GŁĘBOKOŚĆ REGAŁU 400 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 1900 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 900 mm Rodzaj przęsła mm kg 1 F TR D Przęsło podstawowe podwójne ze wzmocnieniem krzyżowym 2010 h 2 F TR E Przęsło dodatkowe pojedyncze 2010 h 3 F TR F Przęsło dodatkowe podwójne ze wzmocnieniem krzyżowym 2010 h 4 F TR G Przęsło podstawowe pojedyncze 1010 h 5 F TR E Przęsło dodatkowe pojedyncze 1010 h 6 F TR Para prowadnic ocynkowanych 50 Wzmocnia krzyżowe usztywniające wykonane są z blachy ocynkowanej. Aby zapewnić stabilność regałów 2000 mm h, należy zamontować 1 wzmocnienie krzyżowe co 6 przęseł. 400x300x55 H 400x300x78 H 400x300x120 H rozstaw prowadnic 75 mm 100 mm 150 mm SKRZYNKI I PATRZ STR x300x170 H 200 mm 959 (ATHENA) - 400x300x220 H mm 1047 (ODETTE) 400x300x325 H 350 mm

9 SYSTEM TR DO POJEMNIKÓW 600x400 mm ATHENA 600 mm 1390 mm Gama kolorów STAL F TR S200 C1 99 H = 2010 mm 18 art. FP AT 6412 A , 11 art. FP AT 6422 B OCYNK.99 ODETTE SKRZYNKI I PATRZ STR. 959 (ATHENA) 1047 (ODETTE) DOSTĘPNY W DWÓCH RÓŻNYCH WYSOKOŚCIACH SKONFIGURUJ WŁASNE REGAŁY OD STR ZESTAW DO MOCOWANIA DO PODŁOGI F NC Zestaw do mocowania, składający się z 2 śrub rozprężnych stalowych M8x75 mm do podłóg z niespękanego betonu klasy co najmniej C20/25. OBOWIĄZKOWE UMOCOWANIE DO PODŁOGI LEGENDA kg NOŚNOŚĆ NA PRZĘSŁO NOŚNOŚCI ROZUMIANE SA JAKO NOŚNOŚCI NETTO I ODNOSZĄ SIĘ DO RÓWNOMIERNIE ROZŁOŻONYCH CIĘŻARÓW. 1241

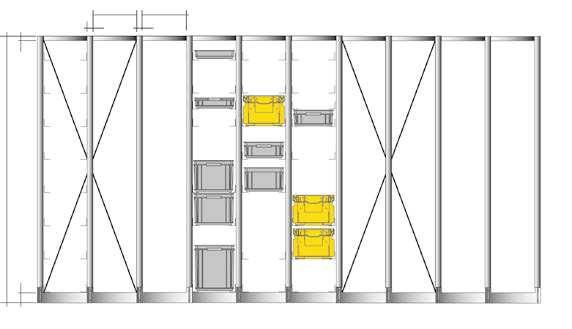

10 2010 SKONFIGURUJ WŁASNY REGAŁ GŁĘBOKOŚĆ REGAŁU 600 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 1900 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 900 mm Rodzaj przęsła mm kg 1 F TR D Przęsło podstawowe podwójne ze wzmocnieniem krzyżowym 2010 h 2 F TR E Przęsło dodatkowe pojedyncze 2010 h 3 F TR F Przęsło dodatkowe podwójne ze wzmocnieniem krzyżowym 2010 h 4 F TR G Przęsło podstawowe pojedyncze 1010 h 5 F TR E Przęsło dodatkowe pojedyncze 1010 h 6 F TR Para prowadnic ocynkowanych 50 Wzmocnia krzyżowe usztywniające wykonane są z blachy ocynkowanej. Aby zapewnić stabilność regałów 2000 mm h, należy zamontować 1 wzmocnienie krzyżowe co 6 przęseł. rozstaw prowadnic 600x400x78 H 100 mm SKRZYNKI I 600x400x120 H 600x400x170 H 600x400x220 H 600x400x285 H 600x400x325 H 150 mm 200 mm mm 325 mm 350 mm PATRZ STR. 959 (ATHENA) (ODETTE) x400x430 H 450 mm

11 SYSTEM TR DO POJEMNIKÓW 350/300x200 mm 350 mm 1355 mm COMPAT F TR S200 D1 99 H= 2010 mm 10 art. FP CO C3A2 B , 10 art. FP CO C3A2 B , 10 art. FP CO C3A2 B , 10 art. FP CO C003 B , 10 art. FP CO C003 B Gama kolorów STAL OCYNK.99 ZEUS SKRZYNKI I PATRZ STR (COMPAT) (ZEUS) DOSTĘPNY W DWÓCH RÓŻNYCH WYSOKOŚCIACH SKONFIGURUJ WŁASNE REGAŁY OD STR ZESTAW DO MOCOWANIA DO PODŁOGI F NC Zestaw do mocowania, składający się z 2 śrub rozprężnych stalowych M8x75 mm do podłóg z niespękanego betonu klasy co najmniej C20/25. OBOWIĄZKOWE UMOCOWANIE DO PODŁOGI LEGENDA kg NOŚNOŚĆ NA PRZĘSŁO NOŚNOŚCI ROZUMIANE SA JAKO NOŚNOŚCI NETTO I ODNOSZĄ SIĘ DO RÓWNOMIERNIE ROZŁOŻONYCH CIĘŻARÓW. 1243

12 SKONFIGURUJ WŁASNY REGAŁ GŁĘBOKOŚĆ REGAŁU 350 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 1900 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 900 mm Rodzaj przęsła mm kg 1 F TR D Przęsło podstawowe podwójne ze wzmocnieniem krzyżowym 2010 h 2 F TR E Przęsło dodatkowe pojedyncze 2010 h 3 F TR F Przęsło dodatkowe podwójne ze wzmocnieniem krzyżowym 2010 h 4 F TR G Przęsło podstawowe pojedyncze 1010 h 5 F TR E Przęsło dodatkowe pojedyncze 1010 h 6 F TR Para prowadnic ocynkowanych 50 Wzmocnia krzyżowe usztywniające wykonane są z blachy ocynkowanej. Aby zapewnić stabilność regałów 2000 mm h, należy zamontować 1 wzmocnienie krzyżowe co 6 przęseł. ref. rozstaw prowadnic SKRZYNKI I rozm. 3A2 rozm. 3 rozm A2 rozm mm 225 mm 175 mm 225 mm PATRZ STR (COMPAT) (ZEUS)

13 SYSTEM TR DO POJEMNIKÓW 500/450x300 mm 500 mm 1492 mm F TR S200 E2 99 H = 2010 mm 8 art. FP CO C004 B , 8 art. FP CO C004 B , 8 art. FP CO C004 B , 8 art. FP CO C004 B , COMPAT Gama kolorów STAL OCYNK.99 ZEUS SKRZYNKI I PATRZ STR (COMPAT) (ZEUS) DOSTĘPNY W DWÓCH RÓŻNYCH WYSOKOŚCIACH SKONFIGURUJ WŁASNE REGAŁY OD STR ZESTAW DO MOCOWANIA DO PODŁOGI F NC Zestaw do mocowania, składający się z 2 śrub rozprężnych stalowych M8x75 mm do podłóg z niespękanego betonu klasy co najmniej C20/25. OBOWIĄZKOWE UMOCOWANIE DO PODŁOGI LEGENDA kg NOŚNOŚĆ NA PRZĘSŁO NOŚNOŚCI ROZUMIANE SA JAKO NOŚNOŚCI NETTO I ODNOSZĄ SIĘ DO RÓWNOMIERNIE ROZŁOŻONYCH CIĘŻARÓW. 1245

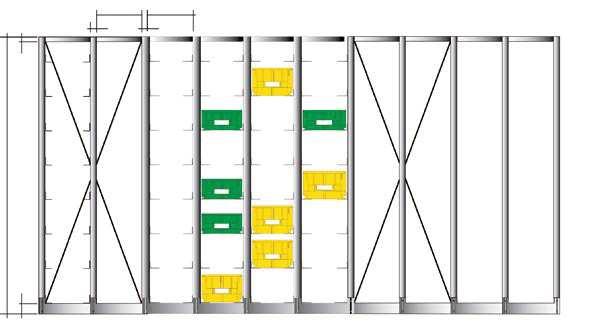

14 2010 SKONFIGURUJ WŁASNY REGAŁ GŁĘBOKOŚĆ REGAŁU 500 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 1900 mm WYSOKOŚĆ UŻYTKOWA WSUWANIA 900 mm Rodzaj przęsła mm kg 1 F TR D Przęsło podstawowe podwójne ze wzmocnieniem krzyżowym 2010 h 2 F TR E Przęsło dodatkowe pojedyncze 2010 h 3 F TR F Przęsło dodatkowe podwójne ze wzmocnieniem krzyżowym 2010 h 4 F TR G Przęsło podstawowe pojedyncze 1010 h 5 F TR E Przęsło dodatkowe pojedyncze 1010 h 6 F TR Para prowadnic ocynkowanych 50 Wzmocnia krzyżowe usztywniające wykonane są z blachy ocynkowanej. Aby zapewnić stabilność regałów 2000 mm h, należy zamontować 1 wzmocnienie krzyżowe co 6 przęseł. ref. rozm. 4A2 rozm. 4 rozm. 4A5 rozstaw prowadnic 200 mm 225 mm 325 mm SKRZYNKI I PATRZ STR rozm A2 150 mm 1074 (COMPAT) - rozm mm 1088 (ZEUS) rozm A5 325 mm

15 SYSTEM TR 1247

16 1248 Na koncesji udzielonej przez Animo S.p.A.

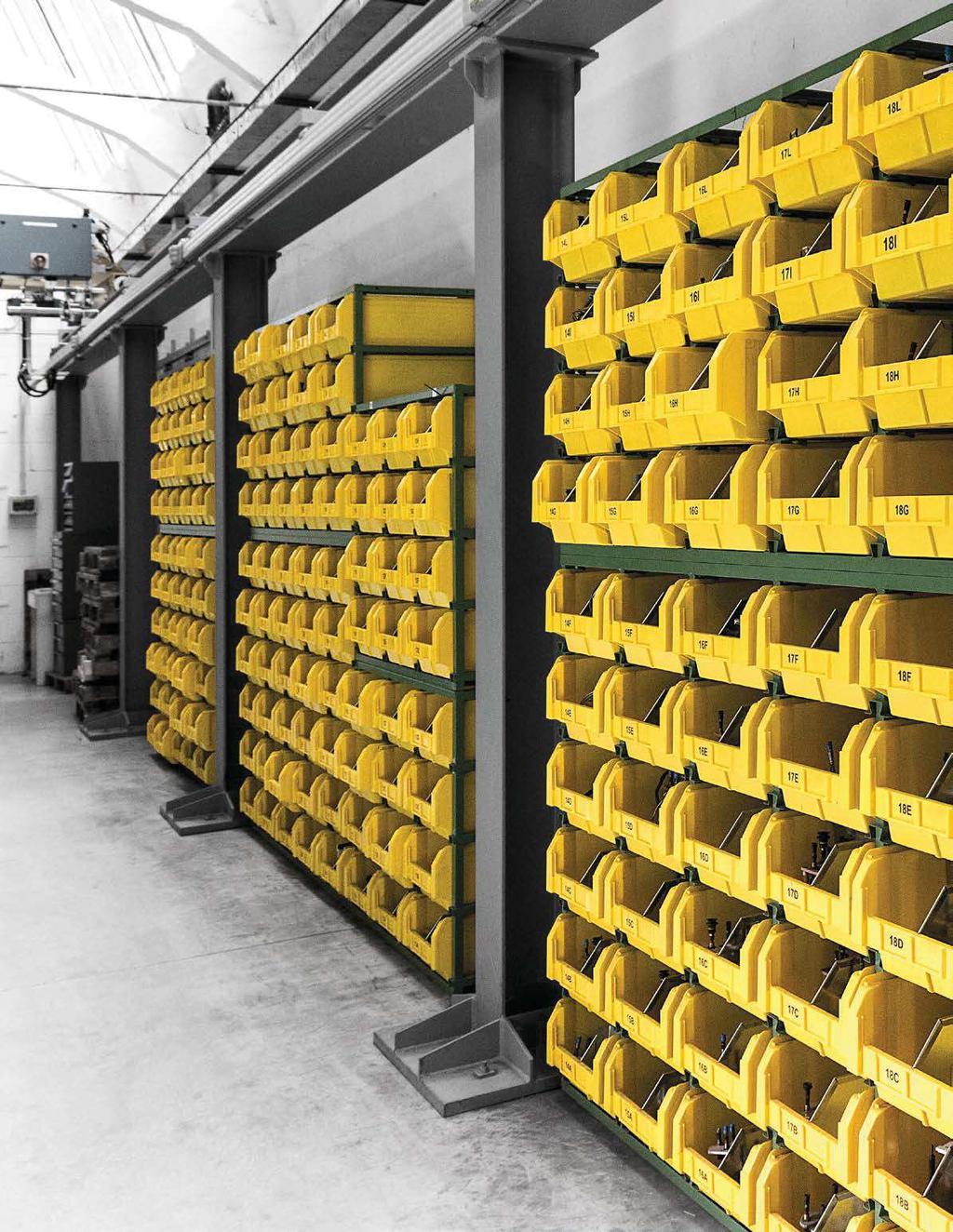

17 1249 SPAWANE SYSTEMY MODUŁOWE NA Z TWORZYW SZTUCZNYCH I METALU UKŁADANE W STOSY Z ZACZEPEM ZABEZPIECZAJĄCYM PRZED PRZEWRÓCENIEM

18 Na koncesji udzielonej przez Vimar S.p.A. STORAGE DOMINO 1

19 DANE TECHNICZNE Wieloletnie doświadczenie w dziedzinie magazynowania i logistyki zaowocowało przygotowaniem regałów na pojemniki z serii DOMINO. Możliwość układania w stos pozwala tworzyć indywidualnie dostosowywane magazyny w pełnym tego słowa znaczeniu, które można rozbudowywać na wysokość lub szerokość, w zależności od potrzeb. Regały wytwarzane są dla 4 rozmiarów skrzynek lub pojemników, z solidnej, profilowanej blachy stalowej, zapewniającej znaczną wytrzymałość również pod pełnym obciążeniem. Funkcja układania regałów w stos oraz ich modułowa budowa pozwalają uzyskiwać magazyny z możliwością dowolnej modyfikacji w zależności od potrzeb. Na koncesji udzielonej przez Vimar S.p.A. 1251

20 POKRYWA CHRONIĄCA PRZED PYŁEM I BLAT ROBOCZY Zastosowanie pokrywy chroniącej przed pyłem, pełniącej również rolę blatu roboczego, pozwala nie tylko na ochronę materiałów, ale również na wykonanie wygodnych i praktycznych stanowisk do zarządzania materiałami. COKÓŁ Cokół wynosi regał nad podłoże o 85 mm, izoluje od posadzki oraz zapobiega stykaniu się ostatniego rzędu skrzynek/pojemników z posadzką podczas wysuwania. rozm. 3 rozm. 4 rozm Pojedyncze wysuwanie skrzynki/ pojemnika odbywa się w prosty i szybki sposób. Zaczep zamontowany przed prowadnicami zapobiega całkowitemu wysunięciu pojemnika i jego upadkowi. rozm. 4A5 rozm A5 rozm. 5 rozm COMPAT ZEUS Gama kolorów STAL RAL NOŚNOŚCI ROZUMIANE SA JAKO NOŚNOŚCI NETTO I ODNOSZĄ SIĘ DO RÓWNOMIERNIE ROZŁOŻONYCH CIĘŻARÓW. 1252

21 STORAGE DOMINO UKŁADANIE W STOS F ED x310x885 H Maksymalna liczba pojemników metalowych lub polipropylenowych do zamontowania: 16 sztuk rozm. 3 Przeznaczona do pojemników COMPAT: rozm. 3 STELAŻE UŁOŻONE W STOS Regał dostarczany jest bez pojemników kg 60 kg maks. 3 stelaża pojemnika 640 kg 40 kg PATRZ STR (COMPAT) UKŁADANIE W STOS STELAŻE UŁOŻONE W STOS stelaża pojemnika kg 60 kg F ED x310x885 H Maksymalna liczba pojemników metalowych lub polipropylenowych do zamontowania: 28 sztuk rozm. 3 maks kg 40 kg Przeznaczona do pojemników COMPAT: rozm. 3 Regał dostarczany jest bez pojemników. PATRZ STR (COMPAT) UKŁADANIE W STOS 1253 F ED x460x885 H Maksymalna liczba pojemników metalowych lub polipropylenowych do zamontowania: 12 sztuk rozm. 4 Przeznaczona do pojemników COMPAT/ZEUS: rozm. 4 rozm STELAŻE UŁOŻONE W STOS maks. 3 Regał dostarczany jest bez pojemników. PATRZ STR (COMPAT) (ZEUS) stelaża pojemnika 1200 kg 100 kg

22 UKŁADANIE W STOS STELAŻE UŁOŻONE W STOS stelaża pojemnika maks kg 80 kg F ED x460x885 H Maksymalna liczba pojemników metalowych lub polipropylenowych do zamontowania: 20 sztuk rozm. 4 Przeznaczona do pojemników COMPAT/ZEUS: rozm. 4 rozm Regał dostarczany jest bez pojemników. PATRZ STR (COMPAT) (ZEUS) F ED x460x1300 H UKŁADANIE W STOS STELAŻE UŁOŻONE W STOS stelaża pojemnika kg 80 kg maks kg 50 kg Maksymalna liczba pojemników metalowych lub polipropylenowych do zamontowania: 30 sztuk rozm. 4 Przeznaczona do pojemników COMPAT/ZEUS: rozm. 4 rozm Regał dostarczany jest bez pojemników. PATRZ STR (COMPAT) (ZEUS) UKŁADANIE W STOS F ED x460x1300 H Maksymalna liczba pojemników metalowych lub polipropylenowych do zamontowania: 20 sztuk rozm. 4A5 Przeznaczona do pojemników COMPAT/ZEUS: rozm. 4A5 KOLORY PATRZ STR rozm A5 STELAŻE UŁOŻONE W STOS Regał dostarczany jest bez pojemników. PATRZ STR (COMPAT) (ZEUS) stelaża pojemnika kg 80 kg maks kg 50 kg 1254

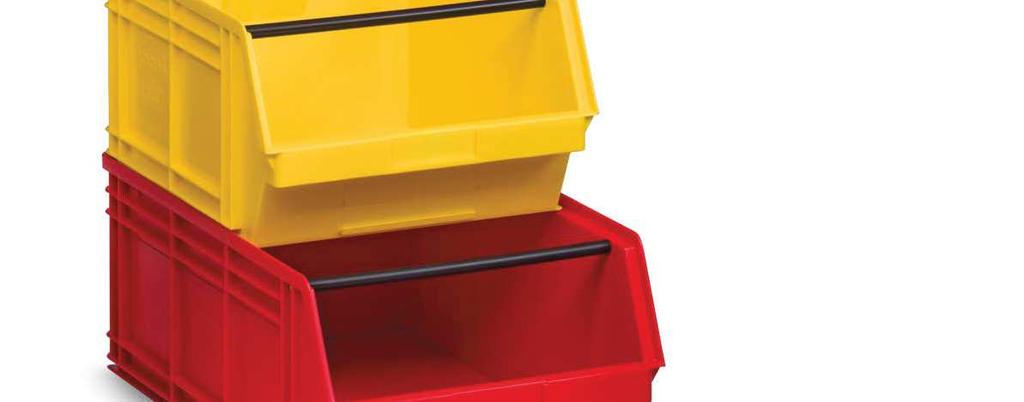

23 STORAGE DOMINO UKŁADANIE W STOS STELAŻE UŁOŻONE W STOS stelaża pojemnika maks kg 200 kg F ED x660x1180 H Maksymalna liczba pojemników metalowych lub polipropylenowych do zamontowania: 6 sztuk rozm. 5 Przeznaczona do pojemników COMPAT/ZEUS: rozm. 5 rozm Regał dostarczany jest bez pojemników. PATRZ STR (COMPAT) (ZEUS) UKŁADANIE W STOS STELAŻE UŁOŻONE W STOS stelaża pojemnika maks kg 200 kg F ED x660x1180 H Maksymalna liczba pojemników metalowych lub polipropylenowych do zamontowania: 9 sztuk rozm. 5 Przeznaczona do pojemników COMPAT/ZEUS: rozm. 5 rozm Regał dostarczany jest bez pojemników. PATRZ STR (COMPAT) (ZEUS) 1255

24 POKRYWA CHRONIĄCA PRZED PYŁEM DO REGAŁU F ED F ED x315x20 H F ED F ED x315x20 H F ED F ED x465x20 H F ED x465x20 H F ED F ED x465x20 H F ED x465x20 H F ED F ED x665x30 H F ED F ED x665x30 H BLAT ROBOCZY DO REGAŁU F ED F ED x315x32 H F ED F ED x315x32 H F ED F ED x465x32 H F ED x465x32 H F ED F ED x465x32 H F ED x465x32 H COKÓŁ DO REGAŁU F ED F ED x315x85 H F ED F ED x315x85 H F ED F ED x465x85 H F ED x465x85 H F ED F ED x465x85 H F ED x465x85 H F ED F ED x660x155 H F ED F ED x660x155 H DO POJEMNIKÓW Z TWORZYW SZTUCZNYCH I METALU KOLORY PATRZ STR

25 STORAGE DOMINO 1257 Na koncesji udzielonej przez Vimar S.p.A.
