1 OPIS PRZEDMIOTU ZAMÓWIENIA Nazwa zadania: Zadanie I - Zespół Szkół Ogólnokształcących nr 8, ul. Syriusza 30 remont obiektów remont schodów Zadanie II - Zespół Szkół Ogólnokształcących nr 8, ul. Syriusza 30 modernizacja obiektów CPV: Roboty budowlane Specjalne roboty budowlane inne niż dachowe Kładzenie płytek Roboty budowlane wykończeniowe, pozostałe Roboty budowlane remontowe i renowacyjne Zamawiający: Miasto Gliwice ul. Zwycięstwa Gliwice Opracował: Krzysztof Jeżewski Data opracowania r.

2 2

3 I. OPIS OGÓLNY Zamówienie dotyczy wykonania robót budowlanych przewidzianych dla podniesienia bezpieczeństwa schodów zewnętrznych przy zespole budynków szkolnych oraz poprawy dostępności terenu szkolnego dla osób niepełnosprawnych. Roboty budowlane przewidziane są do wykonania na terenie Zespołu Szkół Ogólnokształcących nr 8, mieszczących się w Gliwicach, przy ul. Syriusza 30, na działce o numerze ewidencyjnym 82, obręb Kopernik. II. PRZEDMIOT ZAMÓWIENIA Przedmiotem zamówienia są następujące roboty budowlane: Zadanie I: - wymiana zewnętrznych okładzin schodowych na okładziny z płytek posadzkowych mrozoodpornych, o antypoślizgowości R11 wraz z niezbędnymi robotami towarzyszącymi; - zmiana sposobu odprowadzenia wody z zadaszenia zlokalizowanego na północnej elewacji tzw. segmentu nr 1. Zadanie II: - wykonanie pochylni dla osób niepełnosprawnych z antypoślizgową powierzchnią jezdną oraz obustronnymi poręczami, spełniającej wymagania wynikające z obowiązujących przepisów, w rejonie schodów terenowych zlokalizowanych przy wejściu głównym na działkę szkolną; Ww. roboty budowlane dotyczyć będą schodów zewnętrznych przy zespole budynków szkolnych, podjazdu dla osób niepełnosprawnych w rejonie schodów terenowych przy wejściu głównym na działkę szkolną oraz zadaszenia opisanego powyżej (lokalizacja poszczególnych elementów wg załącznika graficznego A). W zakres przewidywanych robót dla zadania I wchodzą: Nr Nazwa (lokalizacja) 1 Schody zewnętrzne (ELEWACJA ZACH.) Schody przy sali gimnastycznej /parter (SEGMENT SPORTOWY, ELEWACJA PN.) Schody zewnętrzne - wyjście ewakuacyjne SEGM. 1 (ELEWACJA ZACH.) Schody zewnętrzne - wyjście ewakuacyjne SEGM. 1 Schody zewnętrzne - wyjście boczne Schody zewnętrzne wejście do biblioteki (ELEWACJA PD.) Zakres robót 1. Demontaż istniejącej stalowej wycieraczki zewnętrznej; 2. Rozebranie istniejącej okładziny schodów wykonanej z płytek posadzkowych typu gres ; 3. Usunięcie tynku mozaikowego na ścianie zewnętrznej wzdłuż styku z podestami i biegami schodowymi na wysokość 10cm (pod cokolik); 4. Wykonanie warstwy podkładowej pod cokolik na ścianie zewnętrznej wzdłuż styku z podestami i biegami schodowymi na wysokość 10cm; 5. Wyrównanie zaprawą cementową powierzchni podestu i stopni 4. Wykonanie izolacji przeciwwilgociowej szlamowanie szlamem elastycznym uszczelniającym na powierzchni przeznaczonej pod nową okładzinę z płytek; 5. Wykonanie okładziny z płytek posadzkowych mrozoodpornych o antypoślizgowości R11 na powierzchni podestu (górna powierzchnia podestu wraz z płyciną wycieraczki zewnętrznej) oraz na stopniach schodowych oraz wykonanie cokolika przyściennego o wys.10cm wykonanego z ciętych płytek posadzkowych, układanie płytek na kleju mrozoodpornym, z zastosowaniem spoinowania z fugą mrozoodporną; 6. Wykonanie poprawek na styku nowej okładziny z płytek posadzkowych i pionowych powierzchni bocznych biegu schodowego poprzez uzupełnienie ubytków tynkiem mozaikowym o rodzaju i kolorze analogicznym do istniejącego przyjęto konieczność odnowienia 5% pow. bocznej biegu schodowego; 7. Wykonanie poprawek tynku cienkopowłokowego wraz z poprawkami malowania ściany wzdłuż górnej krawędzi cokolików przyściennych przyjęto wykonanie poprawek na wys.5cm wzdłuż krawędzi j.w.; 8. Wykonanie nowej wycieraczki z kratki pomostowej ocynkowanej w obramowaniu z ocynkowanych profili stalowych (płaskowniki, kątowniki); 9. Montaż wycieraczki zewnętrznej. 3

4 Nr elem. 3 7 Nazwa (lokalizacja) Schody przy sali gimnastycznej / 1 piętro (SEGMENT SPORTOWY, ELEWACJA PN.) Schody zewnętrzne zejście do piwnicy Zakres robót 1. Demontaż istniejącej stalowej wycieraczki zewnętrznej; 2. Rozebranie istniejącej okładziny schodów wykonanej z płytek posadzkowych typu gres ; 3. Skucie odspojonych fragmentów istniejących tynków mineralnych na pionowych bocznych powierzchniach oraz od spodu podestów oraz biegów schodowych (przyjęto wykonanie na 10% powierzchni); 4. Uzupełnienie ubytków w wyprawie tynkowej tynkiem mineralnym analogicznym do istniejącego na pionowych bocznych powierzchniach oraz od spodu podestów oraz biegów schodowych (przyjęto wykonanie na 10% powierzchni); 5. Wyrównanie zaprawą cementową powierzchni podestów i stopni 6. Oczyszczenie pionowych bocznych powierzchni płyt podestowych i biegów schodowych oraz powierzchni od spodu podestów i biegów schodowych; 7. Usunięcie tynku cienkopowłokowego na ścianie zewnętrznej wdłuż styku z podestami i biegami schodowymi na wysokość 10cm (pod cokolik); 8. Wykonanie warstwy podkładowej pod cokolik na ścianie zewnętrznej wdłuż styku z podestami i biegami schodowymi na wysokość 10cm; 9. Wykonanie izolacji przeciwwilgociowej szlamowanie szlamem elastycznym uszczelniającym na powierzchni przeznaczonej pod nową okładzinę z płytek; 10. Wykonanie okładziny z płytek posadzkowych mrozoodpornych o antypoślizgowości R11 na powierzchni podestów (górna powierzchnia podestów wraz z płyciną wycieraczki zewnętrznej) oraz na stopniach schodowych, wraz z wykonaniem cokolika przyściennego o wys.10cm wykonanego z ciętych płytek posadzkowych, układanie płytek na kleju mrozoodpornym z zastosowaniem spoinowania fugą mrozoodporną i wodoodporną. 11. Wykonanie poprawek tynku cienkopowłokowego wraz z poprawkami malowania ściany wzdłuż górnej krawędzi cokolika przyściennego przyjęto wykonanie poprawek na wys.5cm wzdłuż krawędzi j.w.; 12. Wykonanie pomalowania pionowych bocznych a także dolnych powierzchni płyt podestowych oraz biegów schodowych farbami akrylowymi do wymalowań zewnętrznych, w kolorze analogicznym jak dotychczasowy (2 warstwy); 13. Wykonanie nowej wycieraczki z kratki pomostowej ocynkowanej w obramowaniu z ocynkowanych profili stalowych (płaskowniki, kątowniki); 14. Montaż wycieraczki zewnętrznej. 1. Rozebranie istniejącej okładziny schodów wykonanej z płytek posadzkowych typu gres ; 2. Usunięcie tynku mozaikowego na ścianach obudowujących zejście do piwnicy i na cokole budynku wdłuż styku z podestami i biegami schodowymi na wysokość 10cm (pod cokolik); 3. Wyrównanie zaprawą cementową powierzchni podestu i stopni 4. Wykonanie warstwy podkładowej pod cokolik na ścianie zewnętrznej wdłuż styku z podestami i biegami schodowymi na wysokość 10cm; 5. Wykonanie izolacji przeciwwilgociowej szlamowanie szlamem elastycznym uszczelniającym na powierzchni przeznaczonej pod nową okładzinę z płytek; 6. Wykonanie okładziny z płytek posadzkowych mrozoodpornych o antypoślizgowości R11 na powierzchni podestu oraz na stopniach schodowych oraz wykonanie cokolika przyściennego o wys.10cm wykonanego z ciętych płytek posadzkowych, układanie płytek na kleju mrozoodpornym, z zastosowaniem spoinowania z fugą mrozoodporną; 4

5 5. Wykonanie poprawek wzdłuż górnej krawędzi cokolików przyściennych poprzez uzupełnienie ubytków tynkiem mozaikowym o rodzaju i kolorze analogicznym do istniejącego; Schody zewnętrzne z rampą (ELEWACJA WSCH. i PN.) Schody zewnętrzne wejście główne (ELEWACJA PD.) 1. Rozebranie istniejącej okładziny schodów wykonanej z płytek posadzkowych typu gres wraz z usunięciem płytek tworzących istniejący cokolik; 2. Skucie istniejących tynków mineralnych na pionowych bocznych powierzchniach podestów oraz biegów schodowych; 3. Wyrównanie zaprawą cementową powierzchni podestu i stopni 4. Wyrównanie zaprawą cementową pionowych bocznych powierzchni podestów oraz biegów schodowych po skuciu istniejących tynków mineralnych; 5. Wykonanie warstwy podkładowej pod cokolik na ścianie zewnętrznej wdłuż styku z podestami i biegami schodowymi na wysokość 10cm; 6. Wykonanie izolacji przeciwwilgociowej szlamowanie szlamem elastycznym uszczelniającym na powierzchni przeznaczonej pod nową okładzinę z płytek; 7. Wykonanie okładziny z płytek posadzkowych mrozoodpornych na pionowych, bocznych powierzchniach płyt podestowych oraz biegów schodowych, na kleju mrozoodpornym z zastosowaniem spoinowania fugą mrozoodporną i wodoodporną. 8. Montaż obróbki blacharskiej w formie kapinosa z blachy ocynkowanej i obustronnie powlekanej, o gr.0,7mm wzdłuż zewnętrznych krawędzi podestu schodowego; 9. Wykonanie okładziny z płytek posadzkowych mrozoodpornych o antypoślizgowości R11 na powierzchni podestów (górna powierzchnia podestów wraz z płyciną wycieraczki zewnętrznej) oraz na stopniach schodowych na kleju mrozoodpornym z zastosowaniem spoinowania fugą mrozoodporną i wodoodporną. 10. Wykonanie cokolika przyściennego o wys.10cm z ciętych płytek posadzkowych, mrozoodpornych, na kleju mrozoodpornym z zastosowaniem spoinowania fugą mrozoodporną i wodoodporną; 11.Wykonanie poprawek malowania elewacji na styku z nowym cokolikiem przyściennym w kolorze jak istniejąca elewacja; 1. Demontaż istniejących stalowych wycieraczek zewnętrznych; 2. Rozebranie istniejącej okładziny schodów wykonanej z płytek posadzkowych typu gres na podestach i stopniach schodowych oraz rozebranie istniejących cokolików przyściennych; 3. Wyrównanie zaprawą cementową powierzchni podestu i stopni 4. Wykonanie na ścianie zewnętrznej wdłuż styku z podestami i biegami schodowymi warstwy podkładowej pod cokolik; 5. Wykonanie izolacji przeciwwilgociowej szlamowanie szlamem elastycznym uszczelniającym na powierzchni przeznaczonej pod nową okładzinę z płytek; 6. Wykonanie okładziny z płytek posadzkowych mrozoodpornych o antypoślizgowości R11 na powierzchni podestu (górna powierzchnia podestu wraz z 2 płycinami wycieraczek zewnętrznych) oraz na stopniach schodowych, na kleju mrozoodpornym z zastosowaniem spoinowania z fugą mrozoodporną. 7. Wykonanie cokolików przyściennych o wys. analogicznej jak cokoliki istniejące, z ciętych płytek posadzkowych mrozoodpornych, na kleju mrozoodpornym z zastosowaniem spoinowania fugą mrozoodporną; 8. Wykonanie poprawek na styku nowych cokolików z płytek posadzkowych ze ścianą tynkowaną poprzez uzupełnienie ubytków tynku oraz pomalowanie w kolorze analogicznym do istniejącego; 9. Wykonanie poprawek na styku nowych cokolików z płytek 5

6 posadzkowych z tynkiem mozaikowym poprzez uzupełnienie ubytków tynku mozaikowego; 10. Wykonanie nowych wycieraczek z kratki pomostowej ocynkowanej w obramowaniu z ocynkowanych profili stalowych (płaskowniki, kątowniki); 11. Montaż wycieraczek zewnętrznych Schody terenowe wejście główne na działkę szkolną od strony południowej Zadaszenie nad wejściem do pomieszczeń ARENY SEGMENT NR 1 (ELEWACJA PN.) 1. Rozebranie istniejącej okładziny schodów wykonanej z płytek posadzkowych typu gres ; 2. Wyrównanie zaprawą cementową powierzchni podestu i stopni 3. Wykonanie izolacji przeciwwilgociowej szlamowanie szlamem elastycznym uszczelniającym na powierzchni przeznaczonej pod nową okładzinę z płytek; 4. Wykonanie okładziny z płytek posadzkowych mrozoodpornych o antypoślizgowości R11 na stopniach schodowych na kleju mrozoodpornym z zastosowaniem spoinowania z fugą mrozoodporną. 1. Demontaż obróbek dachowych o szer.0,4m; 2. Rozbiórka warstw spadkowych zadaszenia w pasie o szer. 8cm wzdłuż jego zewnętrznych krawędzi, bez naruszania warstwy konstrukcyjnej tj. płyty żelbetowej; 3. Demontaż 2 rur spustowych (z zaślepieniem otworu po rurze od strony zachodniej); 4. Powiększenie otworu dla rury spustowej od strony wschodniej - do śr.13cm (założono wykonanie powiększenia otworu w płycie żelbetowej o gr.10cm; 5. Montaż rury spustowej od strony wschodniej - odcinek ok.1,00m, 6. Montaż impregnowanych przeciwwilgociowo i przeciwgrzybiczno krawędziaków drewnianych (przyjęto wymiary 80x160mm) wzdłuż zewnętrznych krawędzi zadaszenia; 7. Wykonanie zmiany kierunku spadku nad ½ zadaszenia, poprzez założenie klina dociętego ze styropapy (zmiana z zadaszenia o 2 kierunkach spadków dla odprowadzenia wody na 1-kierunkowe do odprowadzenia wody na stronę wschodnią); 8. Wykonanie pokrycia zadaszenia papą wierzchniego krycia zgrzewaną; 9. Wykonanie obróbek blacharskich z blachy ocynkowanej i powlekanej, o gr.0,70mm, wzdłuż zewnętrznych krawędzi zadaszenia, na pełną wysokość konstrukcji żelbetowej + wysokość krawędziaków drewnianych; 10. Wykonanie obróbki blacharskiej z blachy ocynkowanej i powlekanej, o gr.0,70mm, przy ścianie budynku. W zakres przewidywanych robót dla zadania II wchodzą: 12. Zjazd dla niepełnosprawnych przy schodach terenowych (elem.11) 1. Rozebranie fragmentów nawierzchni chodnikowej pod wykonanie stóp fundamentowych 2m 2 ; 2. Wykonanie żelbetowych stóp fundamentowych 0,4x0,4x1,00m 4szt.; 3. Odtworzenie rozebranych fragmentów nawierzchni chodnikowej z kostki betonowej; 4. Montaż podjazdu dla niepełnosprawnych o nachyleniu max. 8%, (różnica poziomów poniżej 0,5m*) wykonanego jako stalowy, z elementów ocynkowanych ogniowo, wyprodukowany na zamówienie, z powierzchnią jezdną wykonaną z elementów z kraty pomostowej, wyposażonego w obustronne poręcze (prefabrykowany podjazd musi spełniać wymagania wynikające z obowiązujących przepisów). UWAGA: * przed wykonaniem podjazdu stalowego należy dokonać dokładnych pomiarów wysokościowych z natury. W przypadku stwierdzenia, że ukształtowanie nawierzchni placu (poziom niższy) sprawia, że różnica poziomów przewidziana dla podjazdu przekracza 0,5m maksymalne dopuszczalne nachylenie podjazdu 6%. 6

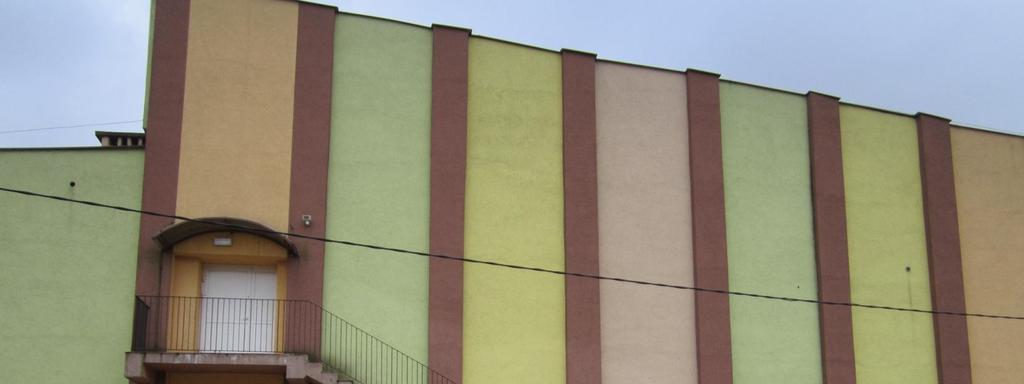

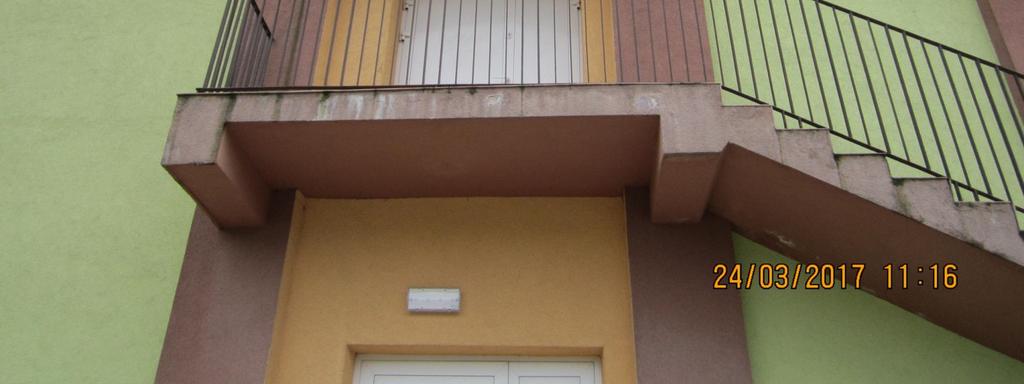

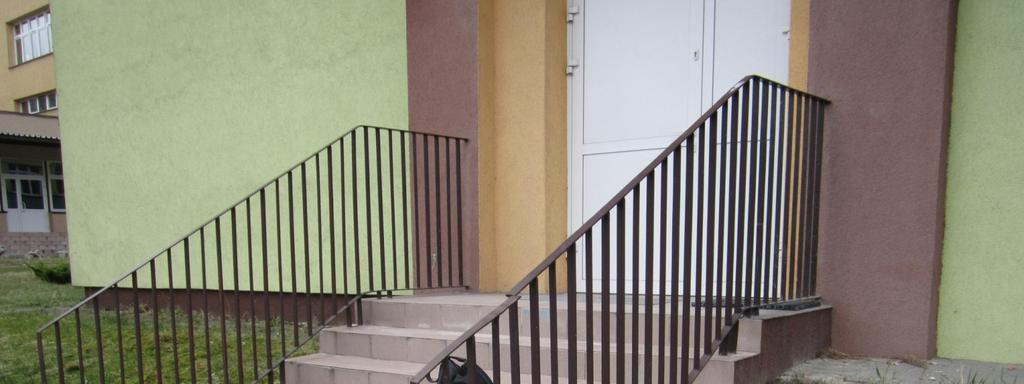

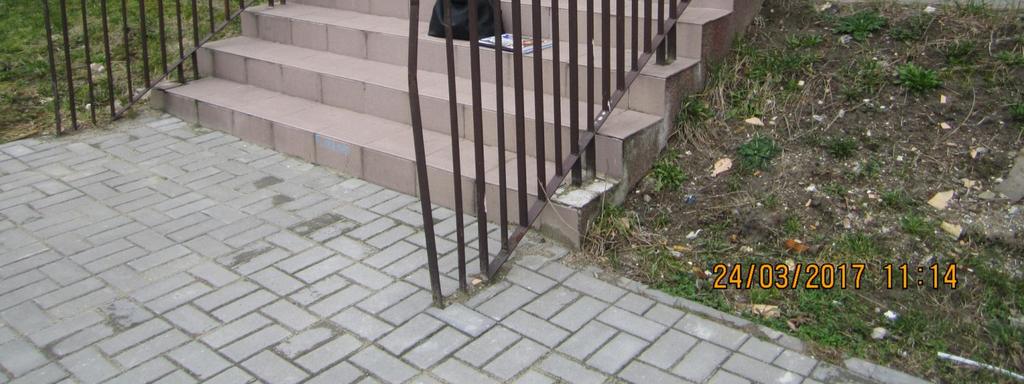

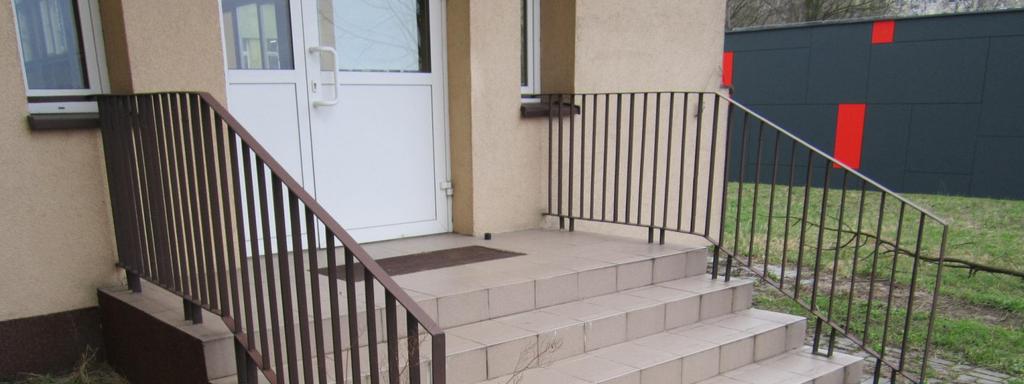

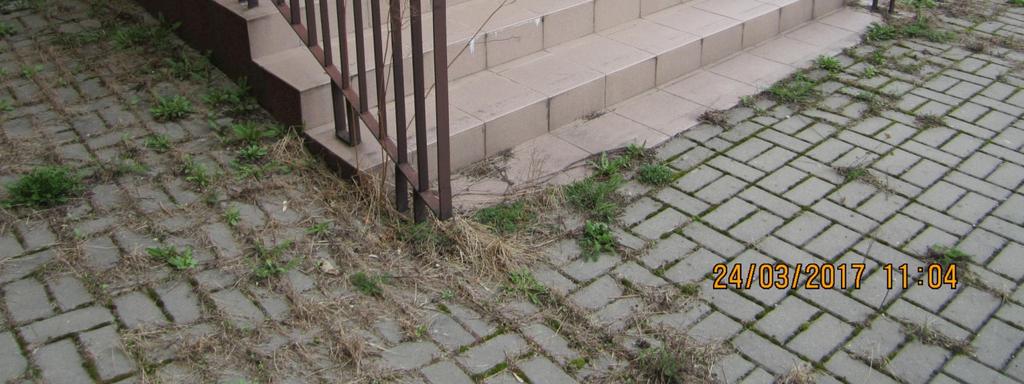

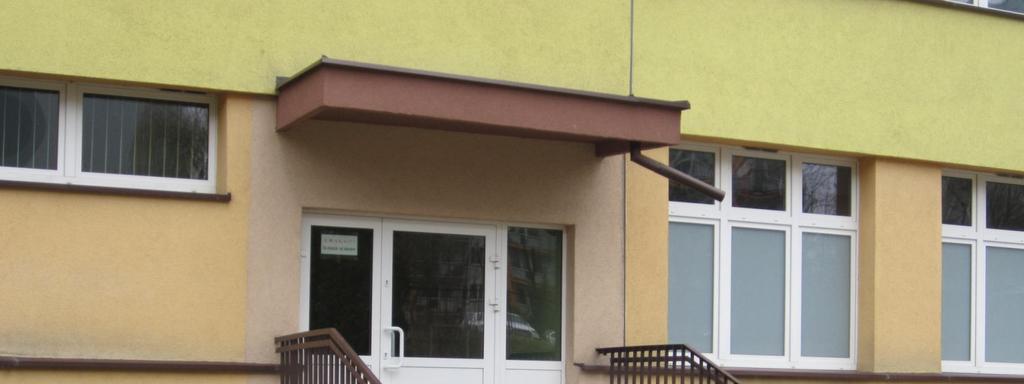

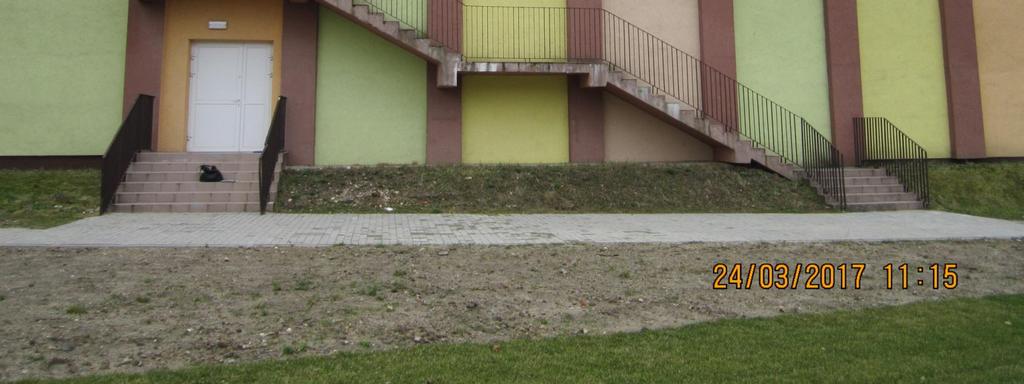

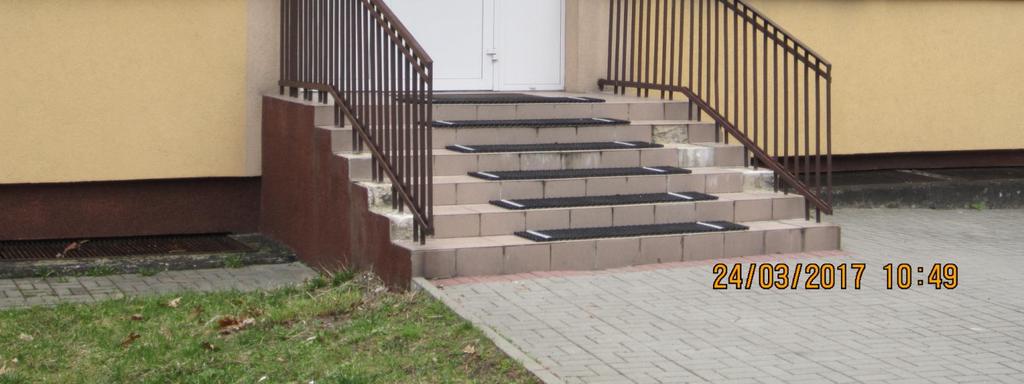

7 Zadanie I - Zespół Szkół Ogólnokształcących nr 8, ul. Syriusza 30 remont obiektów remont schodów Zadanie II - Zespół Szkół Ogólnokształcących nr 8, ul. Syriusza 30 modernizacja obiektów III. CZĘŚĆ INFORMACYJNA 1. Istniejące biegi schodowe, przeznaczone do wymiany okładzin z płytek posadzkowych na okładziny o podwyższonej antypoślizgowości (R11), wraz z wykonaniem niezbędnych robót towarzyszących a także przykładowe rozwiązanie podjazdu dla osób niepełnosprawnych, wykonanego jako prefabrykowany podjazd stalowy, przedstawione zostały na dokumentacji fotograficznej poniżej. 1 - schody zewnętrzne (ELEWACJA ZACH.) 2 - Schody przy sali gimnastycznej - parter (SEGM. SPORTOWY ELEWACJA PN) 3 - Schody przy sali gimnastycznej 1 piętro (SEGM. SPORTOWY ELEWACJA PN) 4 - Schody zewnętrzne - wyjście ewakuacyjne SEGM. 1 (ELEWACJA ZACH.) rozwiązanie analogiczne jak dla 5 - Schody zewnętrzne - wyjście ewakuacyjne SEGM. 1 ; 3 - Schody przy sali gimnastycznej 1 piętro (SEGM. SPORTOWY ELEWACJA PN) 6 - schody zewnętrzne - wyjście boczne 7

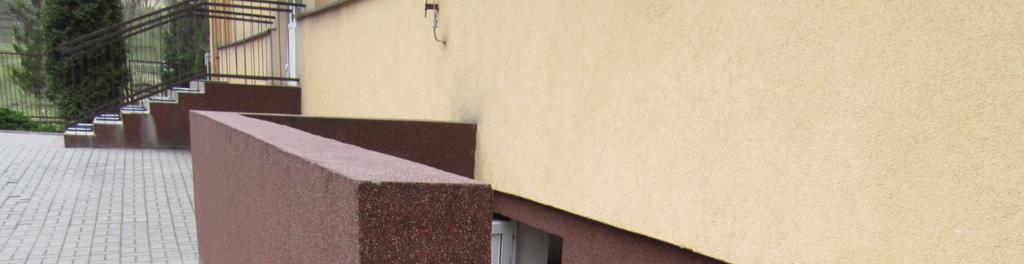

8 Zadanie I - Zespół Szkół Ogólnokształcących nr 8, ul. Syriusza 30 remont obiektów remont schodów Zadanie II - Zespół Szkół Ogólnokształcących nr 8, ul. Syriusza 30 modernizacja obiektów 7 - schody zewnętrzne - zejście do piwnicy 8 - schody zewnętrzne z rampą (ELEWACJA WSCH. i PN.) 9 - schody zewnętrzne - wejście główne (ELEWACJA PD.) 11 - schody terenowe - wejście główne na działkę szkolną od strony południowej 7 - schody zewnętrzne - zejście do piwnicy 8 - schody zewnętrzne z rampą (ELEWACJA WSCH. i PN.) 10 - schody zewnętrzne - wejście do biblioteki (ELEWACJA PD.) 11 -schody terenowe - wejście główne na działkę szkolną od strony południowej 8

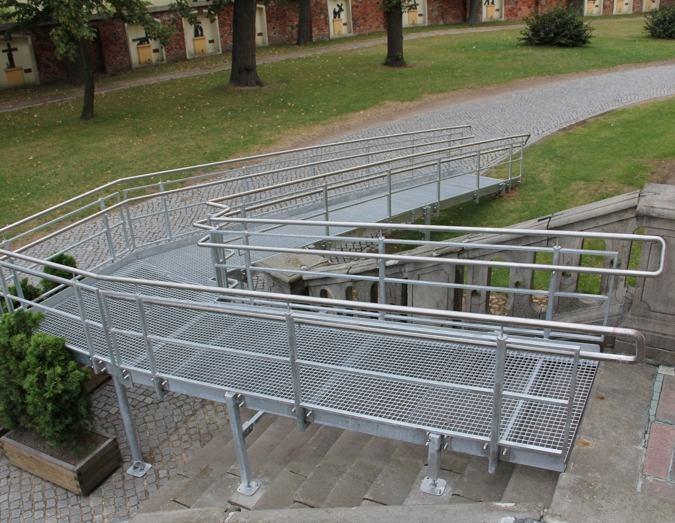

9 12 przykładowe rozwiązanie stalowego, wykonanego na zamówienie podjazdu dla niepełnosprawnych 13 zadaszenie nad wejściem do pomieszczeń ARENY SEGMENT NR 1 (ELEWACJA PN.) UWAGA: Przedstawione powyżej na zdjęciu rozwiązanie podjazdu dla osób niepełnosprawnych należy traktować jako przykładowe, z uwagi na zapisy ustawy z dnia z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz.U. z 2017 poz. 1579) natomiast zastosowane muszą być wyroby o parametrach techniczno użytkowych porównywalnych (nie gorszych) od przedstawionych. IV. UWAGI ZAMAWIAJĄCEGO 1. Przy przygotowaniu ofert należy uwzględnić specyfikę robót prowadzonych w czynnej placówce oświatowej. 2. Prowadzenie robót w godzinach otwarcia/poza godzinami otwarcia obiektu wymaga uzgodnienia z Użytkownikiem. 3. Wszystkie odstępstwa od rozwiązań wskazanych w niniejszym opisie przedmiotu zamówienia wymagają pisemnej zgody Zamawiającego pod rygorem odmowy odbioru przez Zamawiającego przedmiotu zamówienia. 4. Wykonawca może zostać obciążony każdymi kosztami poniesionymi przez Zamawiającego w związku z błędem lub/i zaniedbaniem, spowodowanym przez działanie lub brak działania ze strony Wykonawcy. 5. Niezwłocznie po zakończeniu robót budowlanych Wykonawca zobowiązany jest do uporządkowania miejsca prowadzonych robót (w tym do usunięcia wszelkich nagromadzonych w nadmiarze materiałów budowlanych, odpadów) oraz przekazania go Zamawiającemu w stanie wolnym od wszelkich zanieczyszczeń i zgodnym z docelowym przeznaczeniem. 6. Cały sprzęt budowlany oraz materiały wykorzystywane przez Wykonawcę w prowadzonych robotach budowlanych winny być składowane w miejscach i w sposób nie stwarzający zagrożeń dla środowiska. V. WARUNKI BEZPIECZEŃSTWA PRACY, ZABEZPIECZENIA ROBÓT, MATERIAŁÓW ORAZ OBIEKTÓW BUDOWLANYCH Wykonawca: 1. zabezpieczy całość robót wraz z przenośnymi materiałami oraz sprzętem znajdującym się w rejonie prowadzonych robót budowlanych; 2. zobowiązany jest podjąć wszelkie potrzebne środki ostrożności aby nie dopuścić do strat lub szkód względem robót, materiałów lub obiektu, spowodowanych kradzieżą lub innym działaniem. W tym celu zapewni niezbędną ochronę dla zapewnienia bezpieczeństwa robót i ochrony mienia publicznego.; 9

10 3. zapewni warunki bezpieczeństwa wszystkim uczestnikom procesu budowlanego i będzie przestrzegał zasad określonych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003r. nr 47 poz 401) oraz w Rozporządzeniu Ministra Gospodarki z dnia 20 września 2001r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz.U. z 2001r. nr 118 poz. 1263).; 4. zabezpieczy strefy niebezpieczne (miejsca na terenie budowy, w których występują zagrożenia dla zdrowia i życia ludzi) przez ogrodzenie i oznakowanie miejsca prowadzenia robót budowlanych w sposób uniemożliwiający dostęp osobom postronnym.; 5. ma obowiązek zapewnić by wszystkie osoby przebywające w rejonie prowadzonych robót budowlanych zostały przeszkolone w zakresie BHP; 6. powinien podjąć wszelkie uzasadnione kroki w celu uniknięcia niepotrzebnego hałasu i zakłóceń. VI. ZAŁĄCZNIKI Zał. A - załącznik graficzny p.n. Lokalizacja elementów znajdujących się w zakresie robót. 10
