1 Instrukcja obsługi 3 CO Regulator pracy trzech obwodów grzewczych

2 Spis treści PARAMETRY TECHNICZNE 5 ŚRODOWISKO REGULACJI 5 BEZPIECZEŃSTWO 6 INSTALACJA ELEKTRYCZNA 7 Wejścia regulatora 7 Wyjścia regulatora 8 MENU STEROWNIKA 9 OBWÓD GRZEWCZY 10 Temperatura docelowa 10 Stan pracy 10 Krzywa grzewcza 10 Obniżenie regulatora pokoj. 11 Korekta krzywej 11 Siłownik mieszacza 11 Praca i postój pompy 11 OPCJE 11 Tryb pracy 11 Ustawienia fabryczne 12 Maksymalna temp. mieszacza 12 Temp. wł. i wył. pomp 12 Alarm kotła 12 STEROWANIE RĘCZNE / TEST 12 PANEL STEROWANIA 12 BŁĘDY I AWARIE PRACY 12 KARTA GWARANCYJNA 13 SCHEMAT ELEKTRYCZNY POŁĄCZEŃ 14 2

3 W imieniu firmy Pionier Elektryk dziękuje za wybór sterownika naszej produkcji. Otrzymujesz drogi Użytkowniku regulator, w produkcję i rozwój którego zaangażowany jest zespół w pełni oddanych inżynierów. Dołożyli oni wszelkich starań, by był przyjazny, łatwy i bezpieczny w obsłudze. Osobiście, jako użytkownik jednego z nich, szczerze Ci go polecam i zachęcam do lektury poniższej instrukcji oraz odwiedzenia strony internetowej gdzie odnajdziesz profesjonalną pomoc i wartościowe wskazówki względem użytkowania. Andrzej Kowalewski, Założyciel Pionier Elektryk PIONIER ELEKTRYK Andrzej Kowalewski Ul. Zastawie I 17 Tel./Fax: Choroszcz

4 Wstęp Sterownik FL-300L ECO I jest nowoczesnym układem mikroprocesorowym przeznaczonym do regulacji zaawansowanych parametrów pracy kotła na paliwo stałe. Odpowiedni dla istniejących warunków, automatycznie wyliczony czas podawania paliwa oraz ilość dozowanego powietrza niezbędnego dla właściwego przebiegu spalania, znacznie podwyższają ekologiczność tego procesu, jego wydajność, a przez to ekonomiczność pracy kotła. Użytkownikowi oddano do dyspozycji trzy zautomatyzowane tryby pracy. Umożliwia to dostosowanie efektów grzewczych centralnego systemu ogrzewania oraz ciepłej wody użytkowej do konkretnych potrzeb. Możliwość podłączenia siłownika zaworu mieszającego zapewnia komfort użytkownikowi, który nie musi nieustanie wprowadzać zmian w parametrach pracy kotła, gdy tylko zmienią się warunki wewnątrz bądź na zewnątrz budynku. Dodatkowo, podłączony regulator pokojowy we współpracy z kotłem i siłownikiem zaworu mieszającego, pozwala utrzymać stałą temperaturę w pomieszczeniach, gdzie został umieszczony. Pomiar temperatury spalin oraz poziomu tlenu w nich zawartego, umożliwia uzyskanie wysokiej wydajności grzewczej kotła. Sonda lambda (wyposażenie opcjonalne) staje się elementem centralnie odpowiedzialnym za proces spalania, a w połączeniu z innymi elementami kotła pomaga zwielokrotnić efektywność jego pracy. Prowadzi to bezpośrednio do ograniczenia kosztów eksploatacji kotła oraz negatywnego wpływu jego działania na środowisko. Sterownik został wyposażony również w duży i czytelny ekran LCD LED o wysokim kontraście, który umożliwia zmianę wartości poszczególnych parametrów oraz kontrolę pracy kotła. Pionier Elektryk dokłada wszelkich starań, przeprowadzając sondaże wśród osób testujących oprogramowanie, by było ono zrozumiałe, intuicyjne oraz spełniało oczekiwania zarówno profesjonalnych jak i początkujących użytkowników. Wszelkie pytania oraz sugestie odnośnie działania programu, jego ewentualnych modyfikacji, prosimy kierować drogą ową na adres podany na stronie internetowej w zakładce kontaktowej. 4

5 1. PARAMETRY TECHNICZNE Tab.1.1. Parametry techniczne Pobór mocy Napięcie zasilania Klasa oprogramowania Klasa szczelności < 5VA ~230V/50Hz A IP25 WYJŚCIA WYKONAWCZE Pompa 1 100W Pompa 2 100W Pompa 3 100W Zawór mieszający 1 50W Zawór mieszający 2 50W Zawór mieszający 3 50W TEMPERATURY PRACY Tolerancja pomiaru temperatury ±4 C Temperatura środowiska 1-60 C Wilgotność 5-95% 2. ŚRODOWISKO REGULACJI Sterownik kontroluje i steruje pracą trzech obwodów grzewczych. Kocioł wyposażony powinien być w odpowiednie czujniki: temperatury wody zasilającej temperatury na zewnątrz budynku temperatur obiegów CO (przy pogodowym trybie pracy) oraz pompy obiegowe CO. Dodatkowo zaleca się instalacje regulatorów pokojowych dla każdego z obiegów. 5

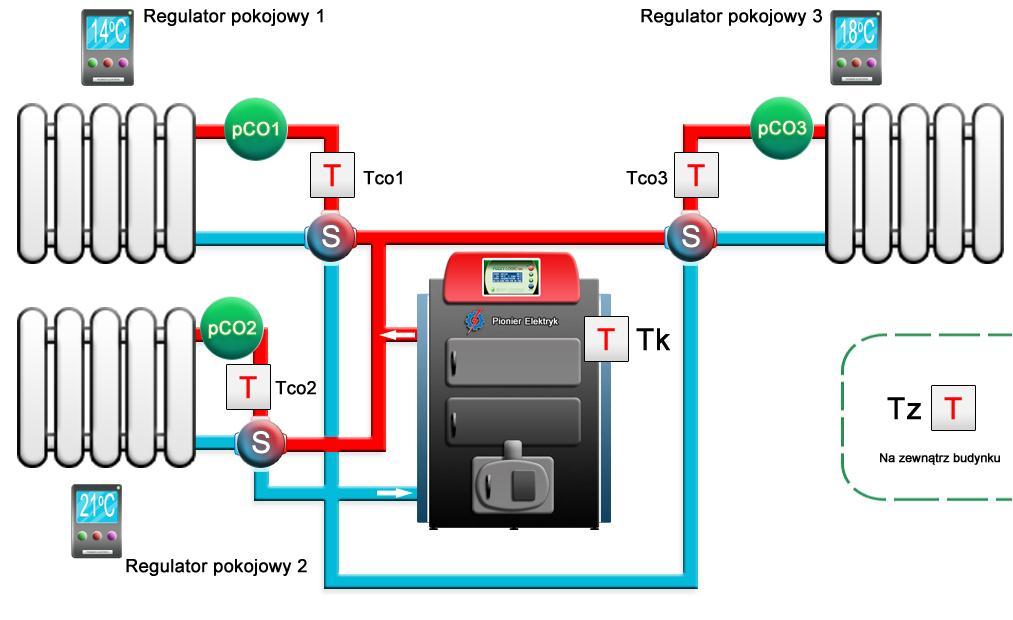

6 Rys.2.1. Schemat środowiska regulacji 3. BEZPIECZEŃSTWO Przed montażem sterownika należy odłączyć wtyczkę z gniazda sieciowego i upewnić się że na pewno nie ma na nim napięcia. Moduł wykonawczy tworzy wraz z panelem jedną całość i nie może być używany oddzielnie. Automatyka zabezpieczająca w sterowniku nie może być jedyną stosowaną i musi być dodatkowo wspomagana odpowiednim systemem zaworów bezpieczeństwa. Gniazdo zasilające sterownika powinno być z bolcem uziemiającym. Stosować tylko w otwartych obiegach grzewczych. Zasobnik ciepłej wody użytkowej (CWU) powinien być zaopatrzony w ciśnieniowy zawór bezpieczeństwa. Przy podłączeniu należy upewnić się czy sieć nie zostanie przez to nadmiernie obciążona. Przy podłączeniu jakichkolwiek urządzeń do sterownika należy odłączyć wtyczkę zasilającą. Gdy przewód zasilający jest uszkodzony, serwis musi bezzwłocznie wymienić go na nowy o tych samych parametrach. Nie należy dokonywać żadnych zmian w sterowniku, może skutkować to złym działaniem bądź uszkodzeniem układu. Producent nie ponosi wówczas odpowiedzialności za szkody wynikłe z modyfikacji urządzenia. WAŻNE!!! Urządzenie to jest wykonane z podzespołów które nie ulegają neutralizacji w środowisku naturalnym przez co powinno być zwrócone do producenta i pod żadnym pozorem nie można wyrzucić go wraz z resztą odpadów komunalnych. 6

7 4. INSTALACJA ELEKTRYCZNA Przy podłączeniu sterownika należy stosować zawsze wymogi BHP. Regulator powinien być zainstalowany przez osobę wykwalifikowaną i autoryzowanego instalatora, zgodnie z obowiązującymi przepisami i normami. Za szkody wynikające z nieprzestrzegania niniejszej instrukcji producent nie ponosi odpowiedzialności. Panel operatorski powinien być zainstalowany w kotle na stałe co przedłuży jego żywotność. Moduł wykonawczy również musi być zabezpieczony przed uszkodzeniami mechanicznymi. Urządzenie powinno być podłączone do sieci z zabezpieczeniem nad-prądowym i instalacją przeciwporażeniową. Regulator współpracuje z czujnikami CNT-125 dla temperatur od -40 C do 125 C. Przylgowe czujniki temperatury muszą być przytwierdzone na stałe w punktach pomiarowych zaznaczonych w niniejszej instrukcji Wejścia regulatora Tab.4.1. Opis wejść regulatora 3CO TKOT TCO 1 TCO 2 TCO 3 Tzew RegPok 1 RegPok 2 RegPok 3 Czujnik temperatury kotła należy umieścić w rurce termometrycznej umieszczonej w płaszczu kotła (Tk). Czujnik temperatury centralnego ogrzewania przytwierdzamy do rury na wyjściu na grzejniki za zaworem mieszającym opaską zaciskową tak by dobrze przylegał i izolujemy by pomiar był jak najbardziej rzeczywisty. Czujnik temperatury zewnętrznej powinien być zamontowany na budynku od strony północnej z dala od źródeł ciepła tj. komin, okno, drzwi i tak by nie był narażony na bezpośrednie oddziaływanie promieni słonecznych, gdyż mogą one zakłócić pomiar. służy do utrzymania zadanej temperatury pokojowej (wyp. dodatkowe). Regulator pokojowy powinien być ze stykami zwiernymi i należy zamontować go w miejscu w którym temperatura jest możliwie stała tj. z dala od telewizora, grzejnika, drzwi wejściowych, promieni słonecznych, itp. Rys.4.1. Podłączenie regulatora pokojowego do sterownika WAŻNE!!! W przypadku braku regulatora pokojowego należy w jego miejscu umieścić zworkę. 7

8 4.2. Wyjścia regulatora Tab.4.2. Opis wyjść regulatora FL-300L ZO1 ZO2 ZO3 ZZ1 ZZ2 ZZ3 P1 P2 P3 N L Otwieranie zaworu mieszającego czterodrogowego 1, 2 oraz 3-go (siłownik) Zamykanie zaworu mieszającego czterodrogowego 1, 2 oraz 3-go (siłownik) Pompa obiegu 1, 2 oraz 3-go Zaciski Neutralne (przewody niebieskie). Przewód zasilający fazowy (~230V). WAŻNE!!! Podłączenia należy wykonywać przy urządzeniu odłączonym od sieci elektrycznej, przez osobę o odpowiednich kwalifikacjach i uprawnieniach. 8

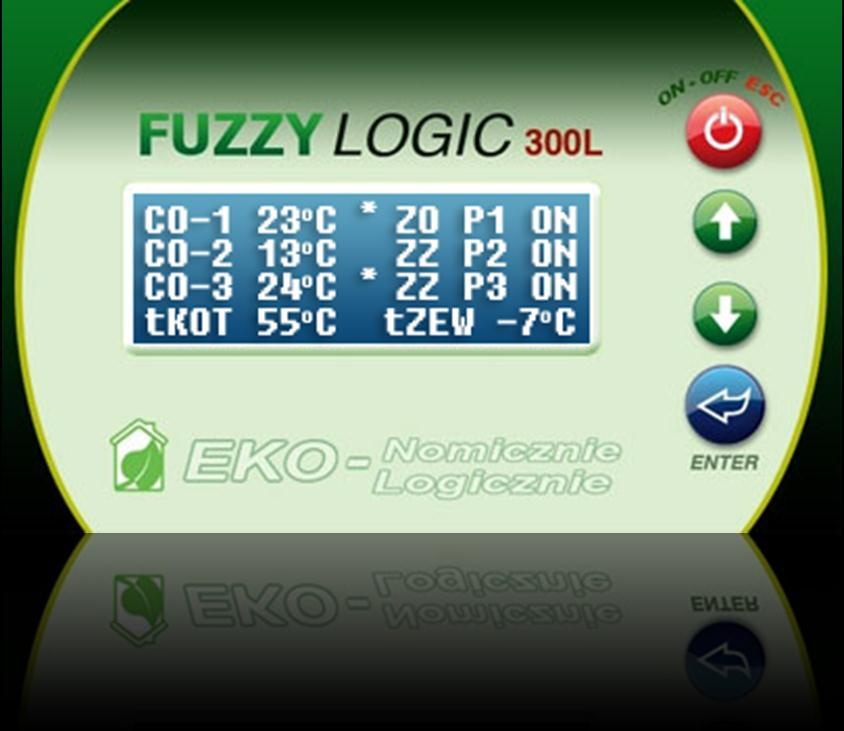

9 5. MENU STEROWNIKA: Tab Struktura programu regulatora FL-300L *OFF * CO-1 CO-2 CO-3 * System wyłączony Obwód grzewczy 1,2 oraz 3 Regulator pokojowy zgłasza nagrzanie pomieszczenia ZO Otwieranie zaworu w danym obiegu ZZ Zamykanie zaworu w danym obiegu P1 P2 P3 Pompa obiegu 1,2, 3 włączona ON, OFF Obieg włączony(on) lub wyłączony (OFF) tkot Zmierzona temperatura kotła tzew Zmierzona temperatura zewnętrzna MENU GLOWNE POD-MENU OBWÓD CO 1 OBWÓD CO 2 OBWÓD CO 3 OPCJE TEST temperatura docelowa stan pracy krzywa grzewcza obniż.reg.pok. korektakrzywej siłownik miesz. pompa CO-stop pompa CO-praca tryb pracy kontrast LCD ustaw.fabryczne language Max.t.mieszacz temp.wł.pomp temp.wył.pomp temp.alarm KOT pompa CO 1 zawór 1 pompa CO 2 zawór 2 pompa CO 3 zawór 3 9

10 6. OBWÓD GRZEWCZY 6.1. Temperatura docelowa Jest to temperatura o której utrzymanie będzie dbał system. Jeśli jest uaktywniony tryb pracy pogodowy, to wartość tego parametru będzie wyliczana automatycznie na podstawie wybranej krzywej grzewczej i wartości parametrów obniżenia regulatora pokojowego oraz korekty krzywej grzewczej Stan pracy Tym parametrem określamy, czy obwód grzewczy, w którego pod-menu się znajdujemy (1,2 lub 3), ma zostać włączony (ON) czy wyłączony (OFF) Krzywe grzewcze Przez zmianę parametru krzywa grzewcza mamy możliwość wyboru jednej ze zdefiniowanych w systemie krzywych grzewczych. Na podstawie wybranej krzywej, system mierząc temperaturę na zewnątrz budynku wylicza temperaturę docelową dla obiegu grzewczego. Temperatura wyliczona nie może być większa niż maksymalna temperatura mieszacza określona przez parametr Max.t.mieszacz w podmenu OPCJE. A B C Ogrzewanie podłogowe Niskotemperaturowa instalacja grzewcza Wysokotemperaturowa instalacja grzewcza (T>75 C) Z wykresu można łatwo odczytać zależność temperatury na zewnątrz budynku a temperaturą docelową obiegu grzewczego. Należy dobrać krzywą najbliższą oczekiwaniom wobec systemu ogrzewania. 10

11 6.4. Obniżenie regulatora pokojowego Parametr obniż.reg.pok. określa wartość, o ile ma zostać obniżona temperatura docelowa w przypadku gdy regulator pokojowy zgłosi wystarczające nagrzanie pomieszczenia w którym został umieszczony. Zapobiega to przegrzaniu pomieszczenia Korekta krzywej Parametrem koratkakrzywej możemy wprowadzać zmiany w wybranej krzywej grzewczej. Wartość tego parametru przesunie wykres krzywej grzewczej w dół lub górę, obniżając lub podnosząc temperaturę docelową obiegu w trybie pogodowym Siłownik mieszacza Rys Korekta wybranej krzywej grzewczej Jeśli dla danego obiegu zamontowano mieszacz z siłownikiem należy parametr siłownik miesz. dla tego obiegu ustawić na ON. Od tej pory, system sterując mieszaczem będzie utrzymywał temperaturę docelową obiegu Praca i postój pompy Jeśli potrzebna jest przerywana praca pompy obiegu grzewczego, należy parametr pompa COstop ustawić na żądaną wartość, która będzie okresem postoju pompy, natomiast dzięki pompa CO-praca określi czas pracy tej pompy. Tego typu działanie jest pożądane przy regulacji obwodu ogrzewania podłogowego. Jeśli natomiast pompa obiegowa ma działać bez przerw czasowych, należy pompa CO-stop nadać wartość OPCJE 7.1. Tryb pracy Przez parametr tryb pracy określamy w jaki sposób ma być definiowana temperatura docelowa każdego z obwodów grzewczych. Tryb ręczny daje możliwość jej bezpośredniego ustawienia podczas gdy tryb pogodowy wprowadzi zautomatyzowane wyliczanie temperatury docelowej przez system na podstawie temperatury zewnętrznej, wybranej krzywej grzewczej i jej przesunięcia. 11

12 7.2. Ustawienia fabryczne Możliwe jest przywrócenie ustawień fabrycznych. Aby to uczynić musimy wybrać ustaw.fabryczne poprzez wciśnięcie strzałki w górę. Kocioł powinien wcześniej zostać wyłączony (stan OFF), aby uniknąć ewentualnych błędów działania Maksymalna temperatura mieszacza Jest to wartość temperatury po osiągnięciu której, przez którykolwiek z obwodów grzewczych, zostanie uaktywniona funkcja przeciwdziałająca przegrzaniu instalacji CO (wyłączenie pomp lub ich włączenie z zamknięciem mieszacza) Temperatura włączenia i wyłączenia pomp Praca pomp obiegowych wszystkich obwodów grzewczych odbywa się w pętli temperaturowej. Mianowicie, pompa włączana jest wtedy, gdy zmierzona temperatura kotła zrówna się lub przekroczy wartość określoną przez parametr temp.wł.pomp. Pozostanie ona włączona (o ile nie zostanie uaktywniony alarm a temp obiegu będzie poniżej swojej temperatury docelowej) do momentu spadku tej temperatury poniżej temp.wył.pomp Alarm kotła Po wykryciu przez system przekroczenie przez zmierzoną temperaturę kotła wartości określoną prze parametr temp.alarm KOT, system uruchomi procedurę przeciwdziałającą alarmowi (wyłączając obiegi pomp przy braku mieszacza, lub włączając z jednoczesnym zamknięciem mieszacza/siłownika). 8. STEROWANIE RĘCZNE/ TEST Gdy kocioł znajduje się w stanie OFF, możliwe jest niezależne uruchomienie pomp lub zaworów. Element zostanie automatycznie wyłączony po upływie 5 minut. Po opuszczeniu podmenu TEST, wszystkie elementy zostaną wyłączone. 9. PANEL STEROWANIA Sterowanie w panelu odbywa się za pomocą 4 przycisków panelu czołowego przy wyświetlaczu. Ich przeznaczeniem jest : ESCAPE wyjście z podmenu i menu głównego o poziom wyżej lub włączenie/wyłączenie działania systemu (przytrzymanie przez 3 sekundy). STRZAŁKA W GÓRĘ / STRZAŁKA W DÓŁ przemieszczanie się po MENU GŁÓWNYM w górę i w dół oraz zmiana wartości parametrów w podmenu. ENTER wejście do MENU GŁÓWNEGO z ekranu startowego, wejście do podmenu i przemieszczanie się w nim między elementami. 10.BŁĘDY I AWARIE PRACY W czasie trwania pracy kotła mogą wystąpić błędy wstrzymujące pracę systemu trybu normalnego. Należą do nich: A. Przegrzanie kotła, gdy temperatura wskazywana przez czujnik temp. kotła przekroczy temperaturę dozwoloną. Zostaną uruchomione pompy obiegowe. B. Awaria czujnika temp. kotła C. Awaria czujnika temp. zewnętrznej 12

13 KARTA GWARANCYJNA: PIONIER ELEKTRYK 3CO WARUNKI GWARANCJI: 1. Niniejsza gwarancja jest udzielona na okres 24 miesięcy od daty zakupu. 2. Usterki wykryte w okresie gwarancji będą usuwane w ciągu 21 dni od momentu przyjęcia urządzenia w punkcie serwisowym producenta Choroszcz ul. Zastawie I W razie wykrycia ingerencji osób trzecich w sterownik producent ma prawo unieważnić gwarancje i naprawa jest na koszt klienta. 4. Przy braku Karty Gwarancyjnej, bądź też nie wypełnionej Karty Gwarancyjnej użytkownik będzie zobowiązany do zapłacenia za naprawę. 5. Napraw i przeróbek może dokonywać tylko producent. 6. Gwarancja jest ważna z dowodem zakupu. Oświadczam, że zapoznałem(zapoznałam) się z warunkami gwarancji i akceptuję je. / / Podpis użytkownika / / Nazwa urządzenia / / Numer seryjny / / Data sprzedaży / / Pieczęć i podpis sprzedawcy 13
