1 INSTRUKCJA INSTALACJI FOLII GRZEWCZEJ HOT-FILM POD PANELAMI PODŁOGOWYMI

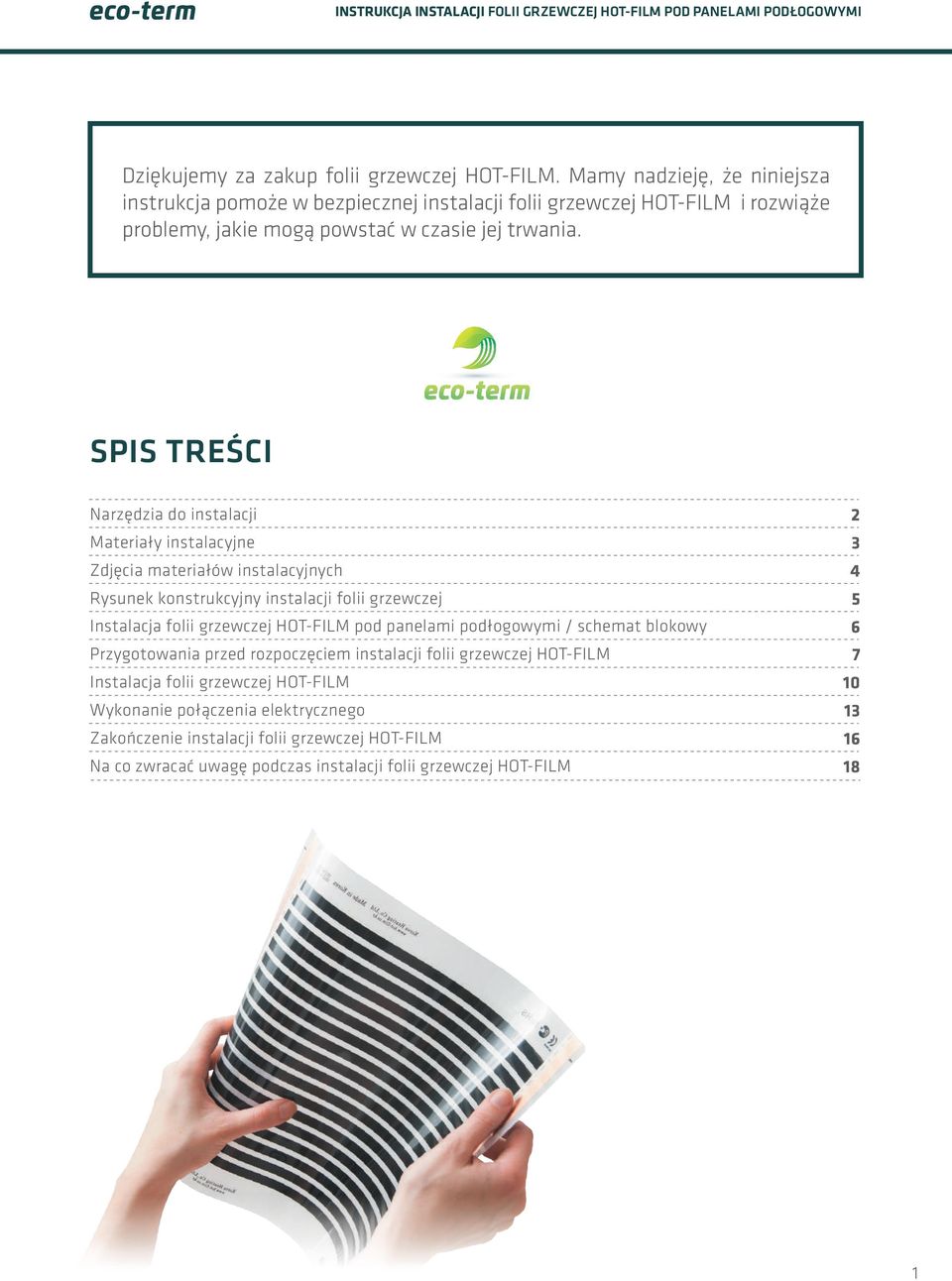

2 Dziękujemy za zakup folii grzewczej HOT-FILM. Mamy nadzieję, że niniejsza instrukcja pomoże w bezpiecznej instalacji folii grzewczej HOT-FILM i rozwiąże problemy, jakie mogą powstać w czasie jej trwania. SPIS TREŚCI Narzędzia do instalacji Materiały instalacyjne Zdjęcia materiałów instalacyjnych Rysunek konstrukcyjny instalacji folii grzewczej Instalacja folii grzewczej HOT-FILM pod panelami podłogowymi / schemat blokowy Przygotowania przed rozpoczęciem instalacji folii grzewczej HOT-FILM Instalacja folii grzewczej HOT-FILM Wykonanie połączenia elektrycznego Zakończenie instalacji folii grzewczej HOT-FILM Na co zwracać uwagę podczas instalacji folii grzewczej HOT-FILM

3 NARZĘDZIA INSTALACYJNE NAZWA WYKONANIE STANDARDOWE ZASTOSOWANIE Miernik uniwersalny Pomiar napięcia, pomiar rezystancji Termometr na podczerwień Pomiar temperatury folii grzewczej Szczypce do ściskania zacisków Łączenie zacisków oczkowych Dziurkacz 0,7 ~, mm Wykonanie otworu w folii grzewczej w celu umieszczenia w nim zacisku oczkowego Kleszcze do ściągania izolacji 0,7 ~, mm Ściąganie izolacji 6 Nożyczki Średnia wielkość Cięcie folii grzewczej, maty izolacyjnej, ekranu cieplnego 7 Kalkulator Obliczanie poboru mocy elektrycznej 8 Śrubokręt Średnia wielkość (+/-) Połączenie wtyczki przewodu zasilającego z termostatem 9 Wiertarka/wkrętarka elektryczna 0V / zależnie od produktu Przymocowanie termostatu (do ściany) 0 Taśma pomiarowa Długość 7, m Pomiar miejsca instalacji

4 MATERIAŁY INSTALACYJNE NAZWA WYKONANIE STANDARDOWE ZASTOSOWANIE Folia grzewcza HOT-FILM szerokość: -00 cm Materiał grzewczy Mata izolacyjna grubość: min mm Termoizolacja. Ochrona przed oziębieniem i zawilgoceniem podłogi Folia ochronna paroizolacyjna Ochrona przed zawilgoceniem podłogi, foli grzewczej Ekran cieplny folia paroizolacyjna z ekranem cieplnym Termoizolacja i ochrona przed zawilgoceniem podłogi, folii grzewczej Przewód elektryczny (zasilający),mm - 8mm Żyły wykonane z miedzi 6 Zacisk ściskany Zasilanie elektryczne folii grzewczej 7 Zacisk oczkowy Połączenie zacisków ściskanych z i folii grzewczej Wtyczka do kontaktu przewodu zasilającego Taśma samowulkanizująca do izolacji przewodów elektrycznych Taśma do izolacji przewodów elektrycznych Taśma samoprzylepna Szerokość: 0mm~9mm Zasilanie termostatu Izolowanie połączeń i ochrona przed dostępem wilgoci Izolacja połączeń przewodów elektrycznych Połącznie ekranu cieplnego, maty izolacyjne, folii paroilozacyjnej Taśma samoprzylepna dwustronna Przymocowanie folii grzewczej do maty izolacyjnej Termostat Moc min. kw Kontrola temperatury folii grzewczej Śruba Kołki rozporowe Średnia wielkość Przymocowanie korytek kablowych i termostatu do ściany Przymocowanie korytek kablowych i termostat do ściany 6 Korytka kablowe 7 Puszka elektryczna podtynkowa Stosowana do zabezpieczenia połączeń elektrycznych Opaska mocująca Opaska ściągająca Peszel PP-mod (70N), max temp. 0ºC Stosowana do przymocowania przewodów elektrycznych wykonanych w bruzdach Stosowana do unieruchomienia przewodów elektrycznych Stosowany do zabezpieczenia przewodów elektryczncych przed uszkodzeniami mechanicznymi Złączka instalacyjna do puszek elektr. Łączy przewody elektryczne.

5 ZDJĘCIA MATERIAŁÓW INSTALACYJNYCH

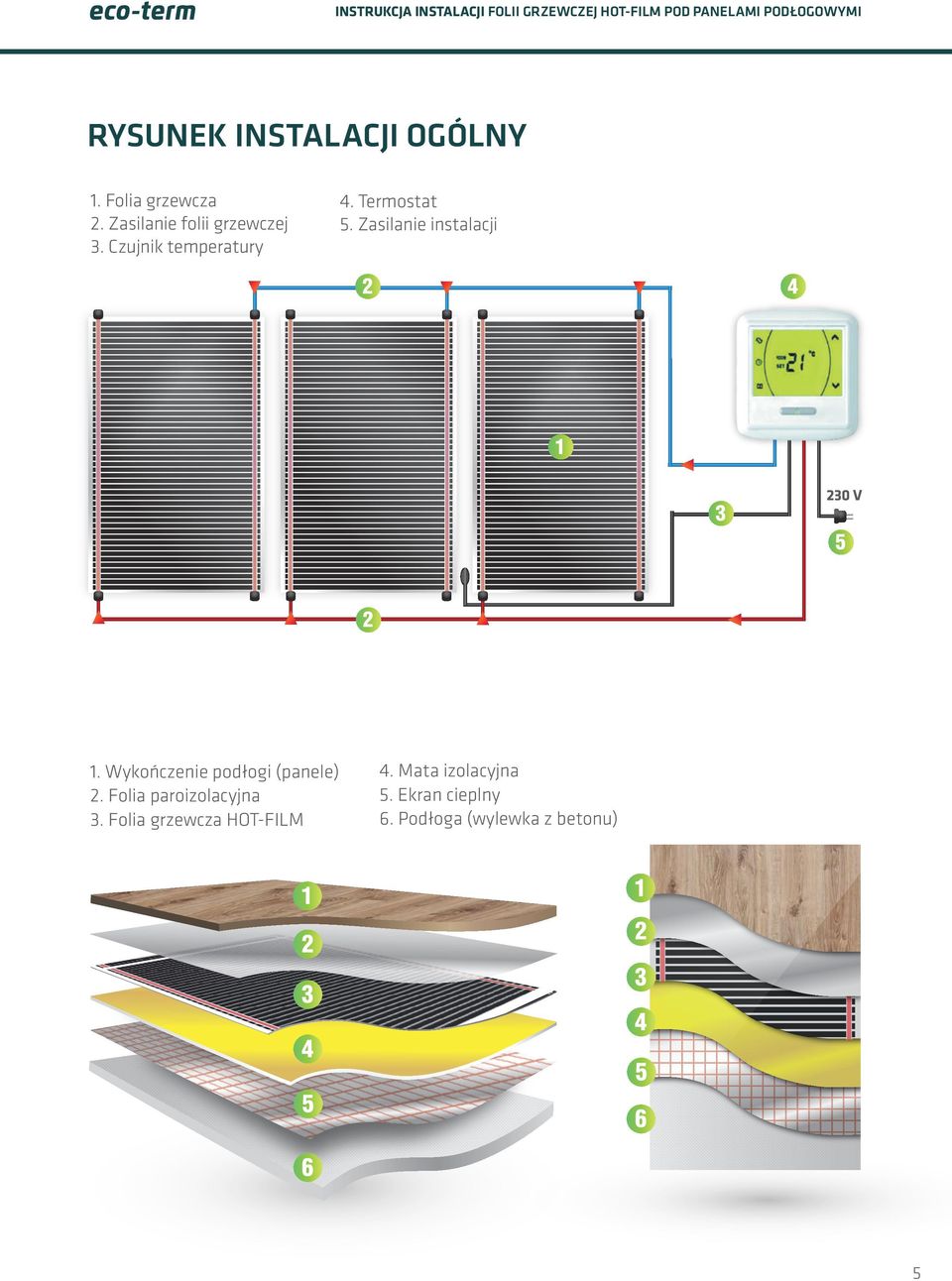

6 RYSUNEK INSTALACJI OGÓLNY. Folia grzewcza. Zasilanie folii grzewczej. Czujnik temperatury. Termostat. Zasilanie instalacji 0 V. Wykończenie podłogi (panele). Folia paroizolacyjna. Folia grzewcza HOT-FILM. Mata izolacyjna. Ekran cieplny 6. Podłoga (wylewka z betonu) 6 6

7 INSTALACJA FOLII GRZEWCZEJ HOT-FILM POD PANELAMI PODŁOGOWYMI / SCHEMAT BLOKOWY Zmierzyć napięcie Rozwinąć na podłodze folię grzewczą i dociąć na właściwy wymiar. Podłączyć termostat Wykonaj szkic pomieszczenia i rozplanuj umieszczenie folii grzewczej wraz z trasami ułożenia przewodów elektryczncyh Przymocować folię grzewczą do maty izolacyjnej taśmą dwustronną Podłączyć czujnik temperatury podłogi do termostatu i do folii grzewczej Oczyścić podłogę Podłączyć do foli grzewczej przewody zasilające Sprawdzić działanie systemu grzewczego Dociąć i ułożyć ekran cieplny na właściwy wymiar podłogi. Ekran cieplny połączyć taśmą samoprzylepną izolacyjną. Zaizolować połączenia przewodów taśmą izolacyjną samowulkanizującą Umieścić na folii grzewczej warstwę folii paroizolacyjnej Dociąć i ułożyć matę izolacyjną na właściwy wymiar podłogi. Matę połączyć taśmą samoprzylepną izolacyjną. Obliczyć pobór mocy Ułożyć panele 6

8 PRZYGOTOWANIA PRZED ROZPOCZĘCIEM INSTALACJI FOLII GRZEWCZEJ HOT-FILM. Sprawdzić dostępność wszystkich materiałów i narzędzi.. Sprawdzić parametry instalacji elektrycznej w budynku w celu upewnienia się, czy nie będzie problemu z równoczesnym użyciem folii grzewczej HOT-FILM i innych urządzeń elektrycznych. W przypadku, gdy moc elektryczna jest niewystarczająca należy ją zwiększyć.. Zmierzyć napięcie elektryczne w miejscu instalacji. Folia grzewcza działa pod napięciem 0 V (za wyjątkiem folii model KH 0 DC i KH 0 DC). Sprawdź wilgotność podłoża na którym będzie montowana folia grzewcza- wilgotność podłoża nie może przekraczać wartości %. Jeśli podłoże podatne jest na wilgoć zastosuj izolację przeciwwilgociową.. Sprawdzić stan izolacji cieplnej w budynku w celu podjęcia decyzji o grubości stosowanej izolacji pod folią grzewczą. 6. Sporząć szkic pomieszczenia nanosząc jego wymiarami. Rozplanuj umieszczenie folii grzewczej na szkicu wraz z trasami ułożenia przewodów elektrycznych zasilających folię grzewczą. Zaplanuj i nanieś na szkic położenie puszki elektrycznej przewodów elektrycznych zasilających folie grzewczą oraz puszkę elektryczną termostatu (bądź miejsce bezpośredniego wpięcia do termostatu). Uwaga instaluj termostat w miejscu nienasłonecznionym oraz nie narażonym na przeciągi. Wszystkie wymiary nanieś na sporządzony szkic instalacji folii grzewczej. RODZAJ PODŁĄCZENIA FOLII GRZEWCZEJ A 0 cm,-0 cm min cm Zabudowa stała min cm max L Tab. nr Puszka elektryczna Przewody elektryczne zasilające: czerwony L faza (zasilanie folii grzewczej) / niebieski N zero (zasilanie folii grzewczej) 7

9 RODZAJ PODŁĄCZENIA FOLII GRZEWCZEJ B 0 cm,-0 cm min cm Zabudowa stała min cm max L Tab. nr Puszka elektryczna Przewody elektryczne zasilające: czerwony L faza (zasilanie folii grzewczej) / niebieski N zero (zasilanie folii grzewczej) UWAGA: NIEDOZWOLONE CZYNNOŚCI! a) Ułożenie kabli elektrycznych zasilających folię grzewczą nad i pod folią grzewczą b) Cięcie folii w miejscach do tego nie wyznaczonych c) Układanie foli na zakładkę lub na siebie d) Umieszczenie folii grzewczej pod stałą zabudową (lodówka, pralka, komoda) Zabudowa stała a) b) c) d) UWAGA: JEŚLI MOC INSTALACJI FOLII GRZEWCZEJ PRZEKROCZY 80% MAX WARTOŚCI OBCIĄŻENIA DANEGO REGULATORA TEMPERATURY (TERMOSTATU) ZASTOSUJ STYCZNIK! UWAGA: INSTALACJA OGRZEWANIA PODŁOGOWEGO FOLIĄ GRZEWCZĄ HOT-FILM MUSI POSIADAĆ W OBWODZIE ELEKTRYCZNYM WYŁĄCZNIK RÓŻNICOWO PRĄDOWY 0 ma! 8

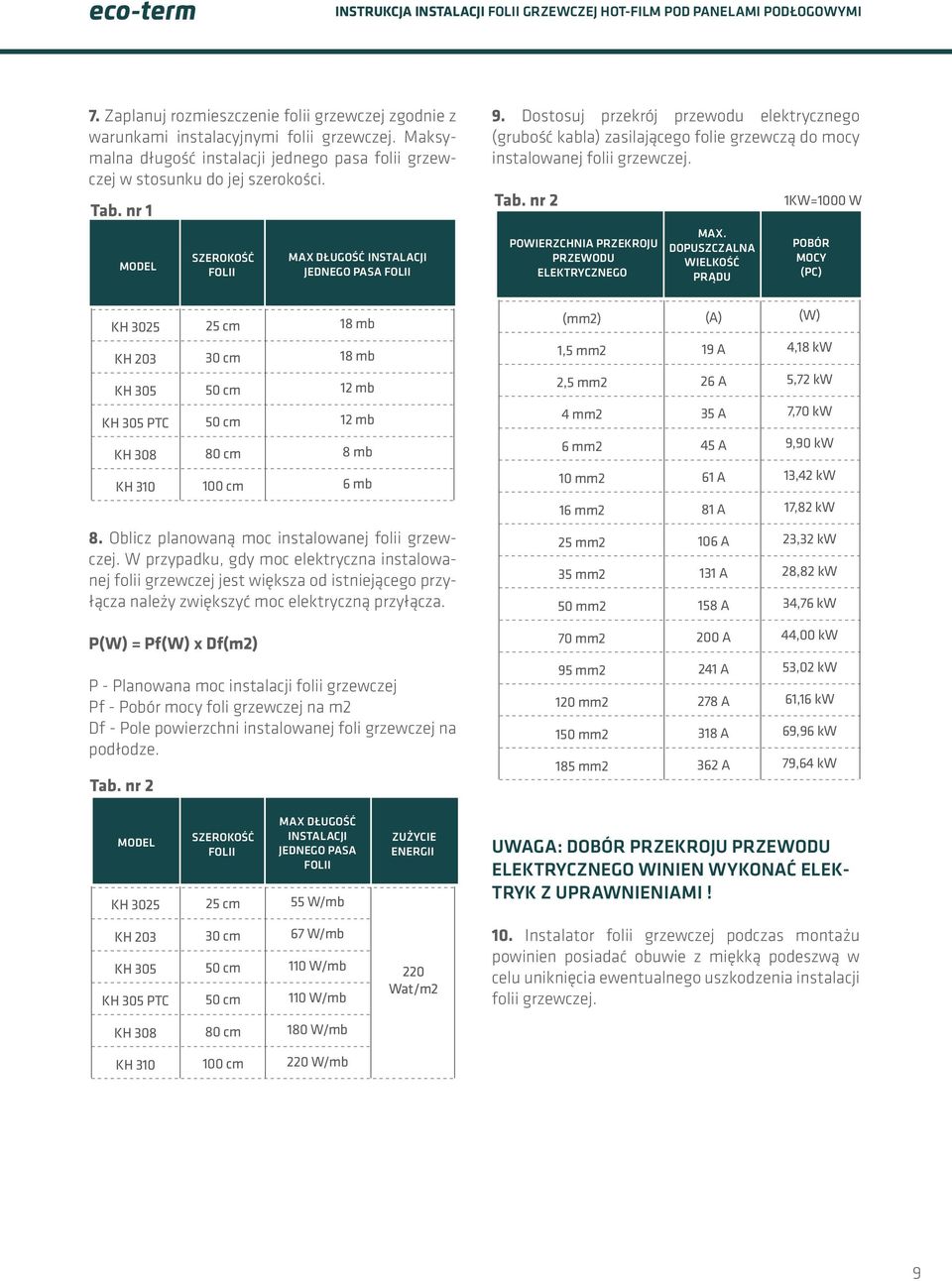

10 7. Zaplanuj rozmieszczenie folii grzewczej zgodnie z warunkami instalacyjnymi folii grzewczej. Maksymalna długość instalacji jednego pasa folii grzewczej w stosunku do jej szerokości. Tab. nr MODEL SZEROKOŚĆ FOLII MAX DŁUGOŚĆ INSTALACJI JEDNEGO PASA FOLII 9. Dostosuj przekrój przewodu elektrycznego (grubość kabla) zasilającego folie grzewczą do mocy instalowanej folii grzewczej. Tab. nr POWIERZCHNIA PRZEKROJU PRZEWODU ELEKTRYCZNEGO MAX. DOPUSZCZALNA WIELKOŚĆ PRĄDU KW=000 W POBÓR MOCY (PC) KH 0 KH 0 KH 0 KH 0 PTC KH 08 KH 0 cm 0 cm 0 cm 0 cm 80 cm 00 cm 8 mb 8 mb mb mb 8 mb 6 mb (mm), mm, mm mm 6 mm 0 mm 6 mm (A) 9 A 6 A A A 6 A 8 A (W),8 kw,7 kw 7,70 kw 9,90 kw, kw 7,8 kw 8. Oblicz planowaną moc instalowanej folii grzewczej. W przypadku, gdy moc elektryczna instalowanej folii grzewczej jest większa od istniejącego przyłącza należy zwiększyć moc elektryczną przyłącza. mm mm 0 mm 06 A A 8 A, kw 8,8 kw,76 kw P(W) = Pf(W) x Df(m) 70 mm 00 A,00 kw P - Planowana moc instalacji folii grzewczej Pf - Pobór mocy foli grzewczej na m Df - Pole powierzchni instalowanej foli grzewczej na podłodze. Tab. nr 9 mm 0 mm 0 mm 8 mm A 78 A 8 A 6 A,0 kw 6,6 kw 69,96 kw 79,6 kw MODEL KH 0 SZEROKOŚĆ FOLII cm MAX DŁUGOŚĆ INSTALACJI JEDNEGO PASA FOLII W/mb ZUŻYCIE ENERGII UWAGA: DOBÓR PRZEKROJU PRZEWODU ELEKTRYCZNEGO WINIEN WYKONAĆ ELEK- TRYK Z UPRAWNIENIAMI! KH 0 KH 0 KH 0 PTC 0 cm 0 cm 0 cm 67 W/mb 0 W/mb 0 W/mb 0 Wat/m 0. Instalator folii grzewczej podczas montażu powinien posiadać obuwie z miękką podeszwą w celu uniknięcia ewentualnego uszkodzenia instalacji folii grzewczej. KH cm 80 W/mb KH 0 00 cm 0 W/mb 9

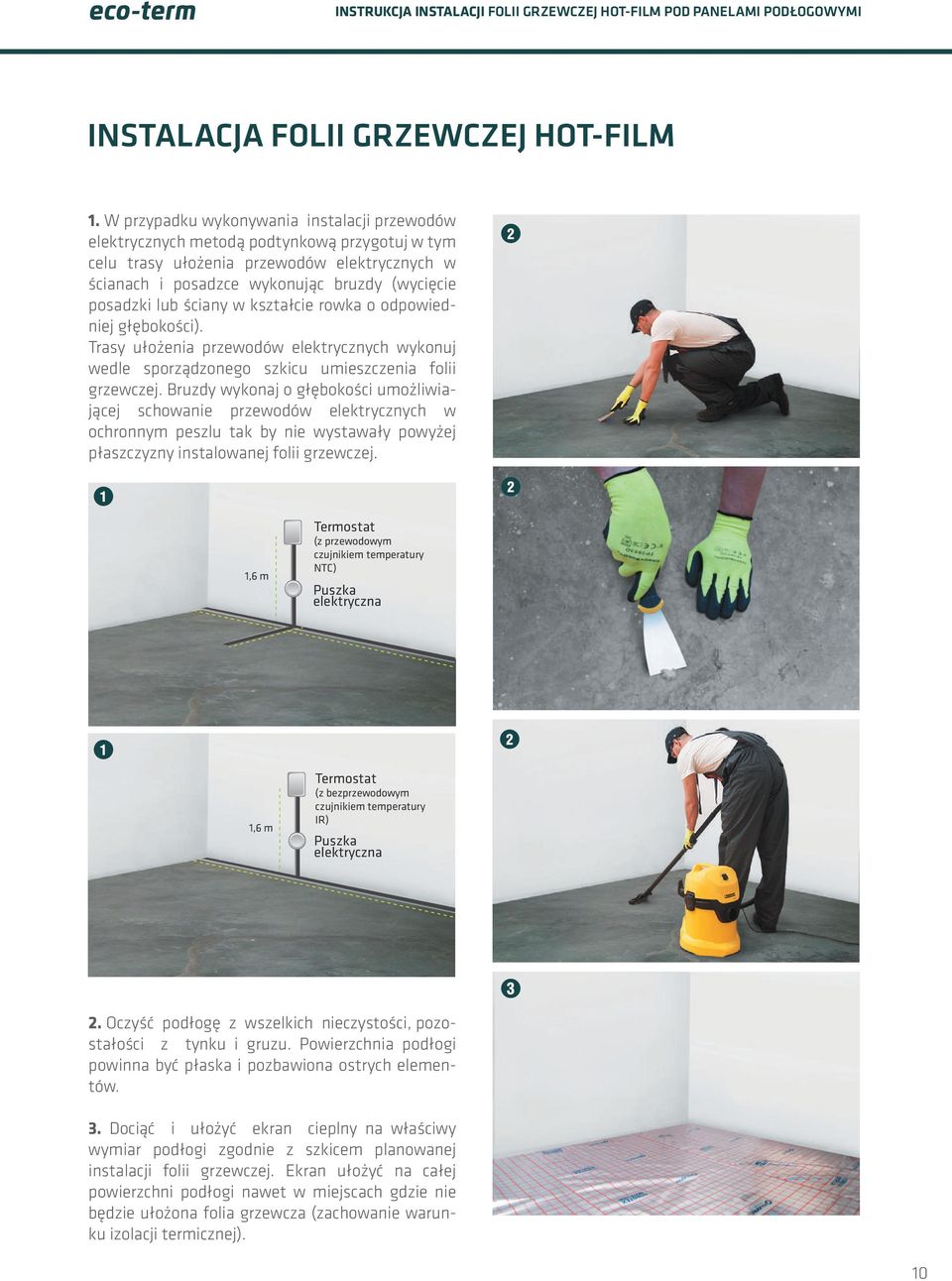

11 INSTALACJA FOLII GRZEWCZEJ HOT-FILM. W przypadku wykonywania instalacji przewodów elektrycznych metodą podtynkową przygotuj w tym celu trasy ułożenia przewodów elektrycznych w ścianach i posadzce wykonując bruzdy (wycięcie posadzki lub ściany w kształcie rowka o odpowiedniej głębokości). Trasy ułożenia przewodów elektrycznych wykonuj wedle sporządzonego szkicu umieszczenia folii grzewczej. Bruzdy wykonaj o głębokości umożliwiającej schowanie przewodów elektrycznych w ochronnym peszlu tak by nie wystawały powyżej płaszczyzny instalowanej folii grzewczej.,6 m Termostat (z przewodowym czujnikiem temperatury NTC) Puszka elektryczna,6 m Termostat (z bezprzewodowym czujnikiem temperatury IR) Puszka elektryczna. Oczyść podłogę z wszelkich nieczystości, pozostałości z tynku i gruzu. Powierzchnia podłogi powinna być płaska i pozbawiona ostrych elementów.. Dociąć i ułożyć ekran cieplny na właściwy wymiar podłogi zgodnie z szkicem planowanej instalacji folii grzewczej. Ekran ułożyć na całej powierzchni podłogi nawet w miejscach gdzie nie będzie ułożona folia grzewcza (zachowanie warunku izolacji termicznej). 0

12 . Połączyć ze sobą poszczególne pasy ekranu cieplnego za pomocą taśmy samoprzylepnej izolacyjnej. 6. Dociąć na właściwy wymiar matę izolacyjną i ułożyć na ekran cieplny. Matę izolacyjną ułożyć na całej powierzchni podłogi nawet w miejscach gdzie nie będzie ułożona folia grzewcza (zachowanie warunku izolacji termicznej). Matę izolacyjną dociąć odpowiednio w narożach. Pozostawić odstęp maty izolacyjnej od ściany ~0cm na ułożenie przewodów elektrycznych zasilających folie grzewczą. W przypadku słabej izolacji termicznej podłoża lub w celu osiągnięcia wyższej sprawności cieplnej zastosować podwójną matę izolacyjną. 8. Rozwinąć folię grzewczą HOT-FILM na podłodze i dociąć ( cięcie wykonać w miejscu wyznaczonym na folii) na właściwy wymiar. Układaj folię grzewczą błyszczącą stroną w kierunku maty izolacyjnej. Matowa strona folii grzewczej musi pozostać na zewnętrznej stronie. UWAGA: UKŁADAJ FOLIĘ GRZEWCZĄ BŁYSZ- CZĄCĄ STRONĄ W KIERUNKU MATY IZOLA- CYJNEJ. MATOWA STRONA FOLII GRZEW- CZEJ MUSI POZOSTAĆ NA ZEWNĘTRZNEJ STRONIE! Połączyć ze sobą poszczególne pasy maty izolacyjnej za pomocą taśmy samoprzylepnej izolacyjnej. 7. Wybrać kierunek układania folii grzewczej zgodnie z szkicem instalacji folii grzewczej. Uważać, aby nie przekroczyć maksymalnej długości instalacyjnej właściwej dla danej szerokości folii. Tab. nr

13 Nigdy nie układaj foli grzewczej na zakładkę. 0 ŹLE 9 DOBRZE. Wszystkie warunki muszą być x sprawdzone przed podjęciem decyzji o podłączeniu elektrycznym folii grzewczej Przymocuj folię grzewczą do maty izolacyjnej za pomocą taśmy dwustronnej. Mocowanie foli grzewczej wykonaj w odstępach co 0, metra.

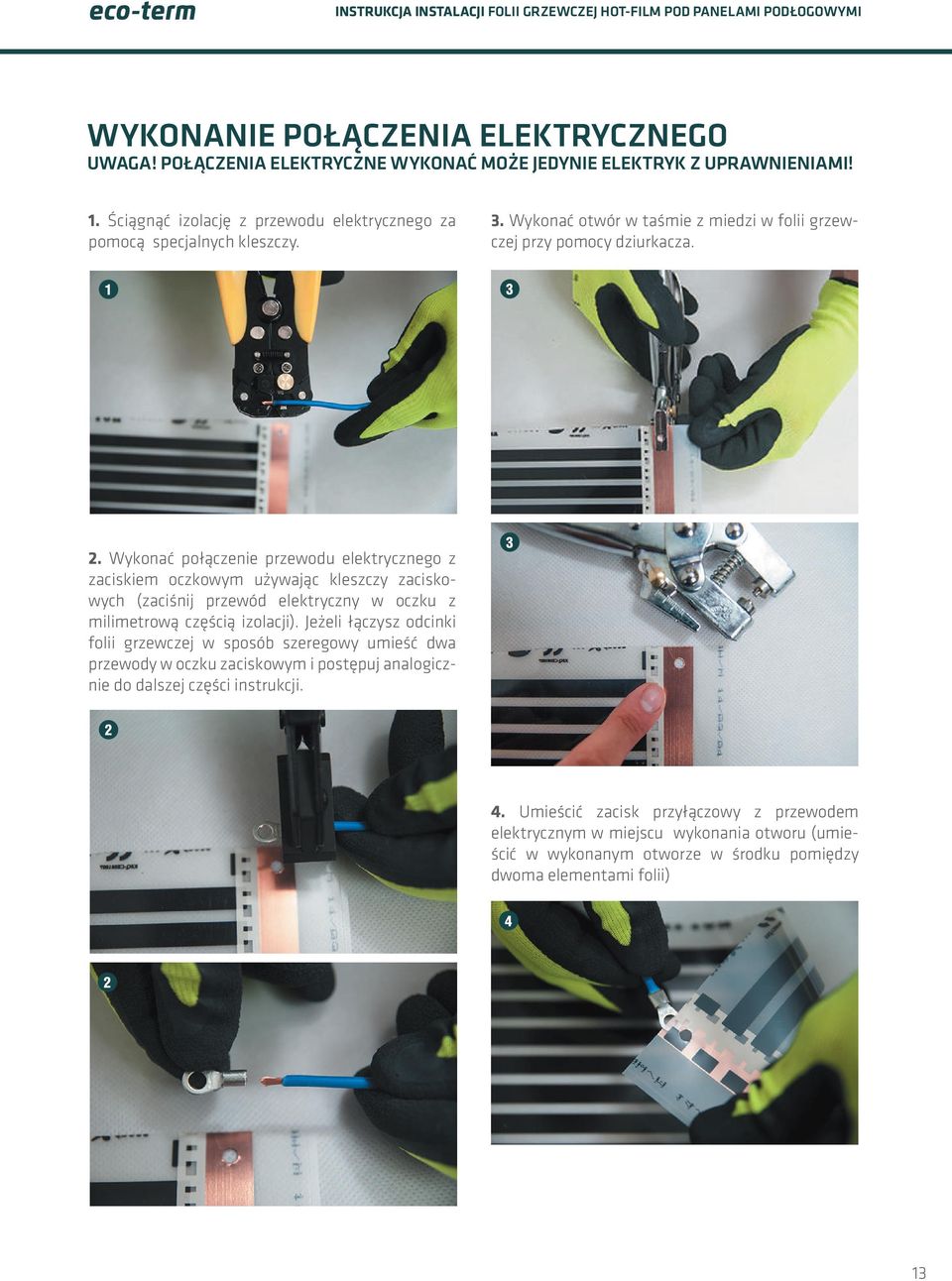

14 WYKONANIE POŁĄCZENIA ELEKTRYCZNEGO UWAGA! POŁĄCZENIA ELEKTRYCZNE WYKONAĆ MOŻE JEDYNIE ELEKTRYK Z UPRAWNIENIAMI!. Ściągnąć izolację z przewodu elektrycznego za pomocą specjalnych kleszczy.. Wykonać otwór w taśmie z miedzi w folii grzewczej przy pomocy dziurkacza.. Wykonać połączenie przewodu elektrycznego z zaciskiem oczkowym używając kleszczy zaciskowych (zaciśnij przewód elektryczny w oczku z milimetrową częścią izolacji). Jeżeli łączysz odcinki folii grzewczej w sposób szeregowy umieść dwa przewody w oczku zaciskowym i postępuj analogicznie do dalszej części instrukcji.. Umieścić zacisk przyłączowy z przewodem elektrycznym w miejscu wykonania otworu (umieścić w wykonanym otworze w środku pomiędzy dwoma elementami folii)

15 . Umiejscowić zacisk nitowy w raz z nasadką w miejsce wykonania otworu w folii grzewczej z umieszczonym w środku przewodem elektrycznym zarobionym oczkiem zaciskowym Prawidłowo nałożoną taśmę samowulkanizującą lekko docisnąć palcami. 6. Wykonać połączenie zacisków nitowych za pomocą kleszczy dociskowych Wykonać izolację folii grzewczej na drugim końcu folii grzewczej za pomocą taśmy samowulkanizującej Wykonać izolację połączenia elektrycznego nakładając taśmę izolacyjną samowulkanizującą po obydwóch stronach wykonanego połączenia elektrycznego (taśma musi zakrywać cały obszar połączenia elektrycznego) 7 UWAGA: PRZEWODY ELEKTRYCZNE ZASI- LAJĄCE FOLIĘ GRZEWCZA NIE MOGĄ BYĆ ZAINSTALOWANE NA FOLII GRZEWCZEJ ORAZ POD FOLIĄ GRZEWCZĄ!

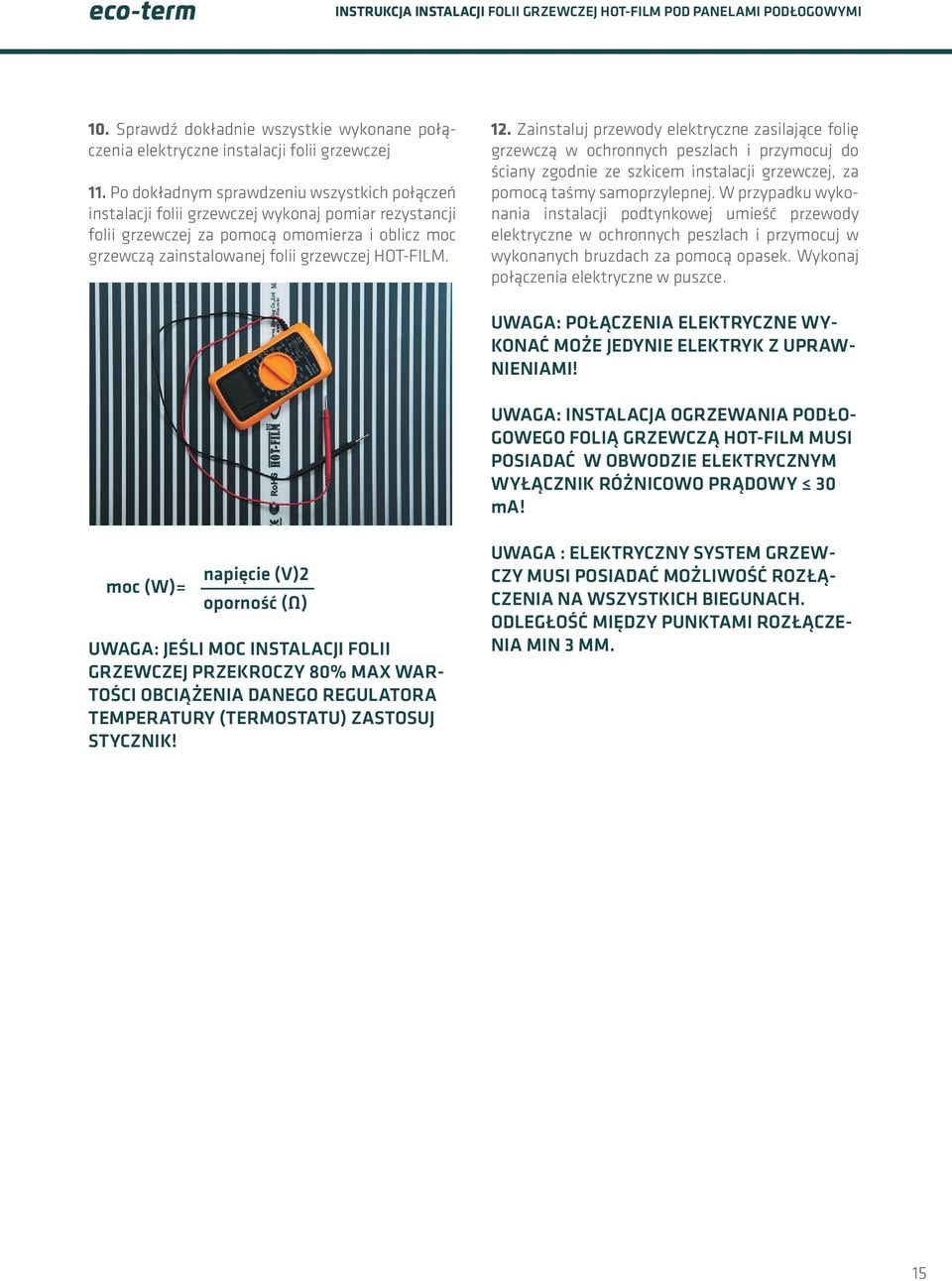

16 0. Sprawdź dokładnie wszystkie wykonane połączenia elektryczne instalacji folii grzewczej. Po dokładnym sprawdzeniu wszystkich połączeń instalacji folii grzewczej wykonaj pomiar rezystancji folii grzewczej za pomocą omomierza i oblicz moc grzewczą zainstalowanej folii grzewczej HOT-FILM.. Zainstaluj przewody elektryczne zasilające folię grzewczą w ochronnych peszlach i przymocuj do ściany zgodnie ze szkicem instalacji grzewczej, za pomocą taśmy samoprzylepnej. W przypadku wykonania instalacji podtynkowej umieść przewody elektryczne w ochronnych peszlach i przymocuj w wykonanych bruzdach za pomocą opasek. Wykonaj połączenia elektryczne w puszce. UWAGA: POŁĄCZENIA ELEKTRYCZNE WY- KONAĆ MOŻE JEDYNIE ELEKTRYK Z UPRAW- NIENIAMI! UWAGA: INSTALACJA OGRZEWANIA PODŁO- GOWEGO FOLIĄ GRZEWCZĄ HOT-FILM MUSI POSIADAĆ W OBWODZIE ELEKTRYCZNYM WYŁĄCZNIK RÓŻNICOWO PRĄDOWY 0 ma! moc (W)= napięcie (V) oporność (Ω) UWAGA: JEŚLI MOC INSTALACJI FOLII GRZEWCZEJ PRZEKROCZY 80% MAX WAR- TOŚCI OBCIĄŻENIA DANEGO REGULATORA TEMPERATURY (TERMOSTATU) ZASTOSUJ STYCZNIK! UWAGA : ELEKTRYCZNY SYSTEM GRZEW- CZY MUSI POSIADAĆ MOŻLIWOŚĆ ROZŁĄ- CZENIA NA WSZYSTKICH BIEGUNACH. ODLEGŁOŚĆ MIĘDZY PUNKTAMI ROZŁĄCZE- NIA MIN MM.

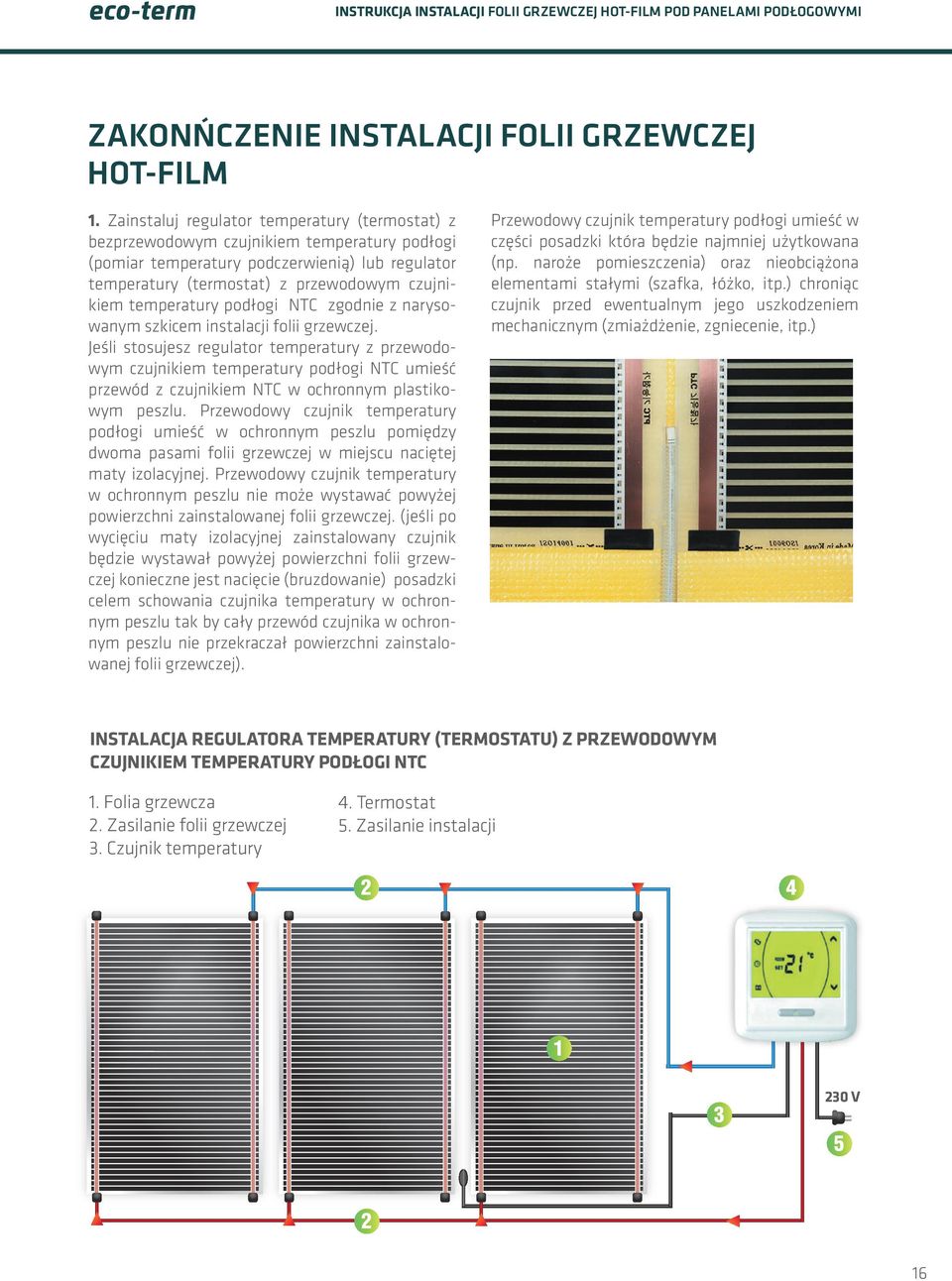

17 ZAKONŃCZENIE INSTALACJI FOLII GRZEWCZEJ HOT-FILM. Zainstaluj regulator temperatury (termostat) z bezprzewodowym czujnikiem temperatury podłogi (pomiar temperatury podczerwienią) lub regulator temperatury (termostat) z przewodowym czujnikiem temperatury podłogi NTC zgodnie z narysowanym szkicem instalacji folii grzewczej. Jeśli stosujesz regulator temperatury z przewodowym czujnikiem temperatury podłogi NTC umieść przewód z czujnikiem NTC w ochronnym plastikowym peszlu. Przewodowy czujnik temperatury podłogi umieść w ochronnym peszlu pomiędzy dwoma pasami folii grzewczej w miejscu naciętej maty izolacyjnej. Przewodowy czujnik temperatury w ochronnym peszlu nie może wystawać powyżej powierzchni zainstalowanej folii grzewczej. (jeśli po wycięciu maty izolacyjnej zainstalowany czujnik będzie wystawał powyżej powierzchni folii grzewczej konieczne jest nacięcie (bruzdowanie) posadzki celem schowania czujnika temperatury w ochronnym peszlu tak by cały przewód czujnika w ochronnym peszlu nie przekraczał powierzchni zainstalowanej folii grzewczej). Przewodowy czujnik temperatury podłogi umieść w części posadzki która będzie najmniej użytkowana (np. naroże pomieszczenia) oraz nieobciążona elementami stałymi (szafka, łóżko, itp.) chroniąc czujnik przed ewentualnym jego uszkodzeniem mechanicznym (zmiażdżenie, zgniecenie, itp.) INSTALACJA REGULATORA TEMPERATURY (TERMOSTATU) Z PRZEWODOWYM CZUJNIKIEM TEMPERATURY PODŁOGI NTC. Folia grzewcza. Zasilanie folii grzewczej. Czujnik temperatury. Termostat. Zasilanie instalacji 0 V 6

18 . Wykonaj podłączenie przewodów zasilających folię grzewczą do regulatora temperatury (termostatu) oraz podłączenie głównych zasilających przewodów elektrycznych do regulatora temperatury (termostatu). Podłączenie przewodów elektrycznych do regulatora temperatury (termostatu) wykonuj zgodnie z oryginalną instrukcją instalacji załączoną do regulatora temperatury (termostatu). UWAGA: JEŚLI MOC INSTALACJI FOLII GRZEWCZEJ PRZEKROCZĄ 80% MAX WAR- TOŚCI OBCIĄŻENIA DANEGO REGULATORA TEMPERATURY (TERMOSTATU) ZASTOSUJ STYCZNIK!. Po dokładnym sprawdzeniu wszystkich połączeń instalacji grzewczej oraz działania systemu grzewczego wykonaj pomiar rezystancji instalacji grzewczej za pomocą omomierza. 6. Umieść na folii grzewczej warstwę folii paroizolacyjnej (grubość folii min 0, mm). Folię paroizolacyjną dotnij na odpowiedni wymiar podłogi oraz ułóż pasy folii na zakładkę (~0 cm). Folię paroizolacyjną wywiń na ścianę (~0 cm) w celu zabezpieczenia przed wilgocią i połącz za pomocą taśmy samoprzylepnej izolacyjnej. 6 UWAGA: INSTALACJA OGRZEWANIA PODŁO- GOWEGO FOLIĄ GRZEWCZĄ HOT-FILM MUSI POSIADAĆ W OBWODZIE ELEKTRYCZNYM WYŁĄCZNIK RÓŻNICOWO PRĄDOWY 0 ma! UWAGA: POŁĄCZENIA ELEKTRYCZNE WY- KONAĆ MOŻE JEDYNIE ELEKTRYK Z UPRAW- NIENIAMI!. Przed włączeniem instalacji folii grzewczej dokładnie sprawdzić połączenia przewodów elektrycznych i obwodów elektryczny folii grzewczej. 7. Zakończ instalację folii grzewczej HOT-FILM kładąc okładzinę z paneli podłogowych. 7. Włącz instalację ogrzewania folią grzewczą HOT-- FILM i sprawdź działanie folii grzewczej przy pomocy termometru na podczerwień. 7 UWAGA: PRÓBĘ DZIAŁANIA INSTALACJI FOLII GRZEWCZEJ WYKONUJE ELEKTRYK Z UPRAWNIENIAMI! 7

19 NA CO ZWRACAĆ UWAGĘ PODCZAS INSTALACJI?. Utrzymywać miejsce instalacji w czystości. Podłoga musi być płaska pozbawiona ostrych elementów w celu uniknięcia zadrapań, wygięć i innych uszkodzeń folii grzewczej.. Miejsce instalacji folii grzewczej musi być suche. Folię należy zabezpieczyć przed bezpośrednim dostępem wody/wilgoci. Nie instalować folii grzewczej w wilgotnych pomieszczeniach.. Nie używać mat izolacyjnych z materiałów przewodzących ciepło mogących uszkodzić folię grzewczą (blacha aluminiowa, stalowa, itp.).. Nie instalować folii grzewczej bez regulatora temperatury (termostatu) wyposażonego w czujnik temperatury podłogi.. Zachować ostrożność, aby nie uszkodzić folii grzewczej podczas instalacji 6. Nie używać wykończenia powierzchni podłogi, które mogłyby ulec zniekształceniu lub pęknięciu w wyniku przepływu ciepła. Nie układaj folii grzewczej na zakładkę lub na siebie. Docinaj folię grzewczą w miejscach do tego nie wyznaczonych, oraz izoluj końce folii grzewczej taśmą izolacyjną samowulkanizującą.. Rozruch instalacji ogrzewania folią grzewcza wykonuj zgodnie z zaleceniem producenta podłoży (wylewka betonowa, jastrychowa, itp.). Przy układaniu wierzchniej okładziny podłogowej uważaj by nie uszkodzić folii grzewczej oraz folii paroizolacyjnej. Niedopuszczalne jest pozostawienie na folii paroizolacyjnej jakichkolwiek elementów obcych (tynk, gruz, gwoździe itp.) grozi to uszkodzeniem całej instalacji grzewczej.. Użytkuj system grzewczy zgodnie z zaleceniem producenta okładzin podłogowych (średnia temperatura użytkowa paneli podłogowych to 8 0C). 6. Połączenia elektryczne oraz pomiary wykonać może jedynie elektryk z aktualnymi uprawnieniami. 7. Jeśli moc instalacji folii grzewczej przekroczą 80% max wartości obciążenia danego regulatora temperatury (termostatu) zastosuj stycznik. 8. Przewody elektryczne zasilające folię grzewcza nie mogą być zainstalowane na folii grzewczej oraz pod folią grzewczą. 9. Instalacja ogrzewania podłogowego folią grzewczą HOT-FILM musi posiadać w obwodzie elektrycznym wyłącznik różnicowo prądowy 0 ma! 0. Nie umieszczaj folii grzewczej pod stałą zabudową (lodówka, pralka, komoda). Grozi to przegrzaniem folii grzewczej. 8
