1 Karta Gwarancyjna Nazwa Panel ciepłowodowy Specyfikacja Nazwa / Typ / R 200 / R 150 / R 125 / R 100 / R 75 / R 50 SZTUKI Data sprzedaży Podpis Sprzedawcy... Pieczątka Punktu Sprzedaży przyjmuję warunki gwarancji.podpis klienta

2 PANEL CIEPŁOWODOWY Panele grzewcze przeznaczone są do montażu poddtynkowego oraz suchej zabudowie ( płyta G-K) w zamkniętych systemach instalacji grzewczych. Warunkiem zachowania gwarancji jest wykonanie instalacji grzewczych zgodnie z obowiązującymi normami jak również przy uwzględnieniu wytycznych montażowych producenta. Sposób montażu zestawów paneli: ETAPY MONTAŻU PANELI CIEPŁOWODOWYCH 1) Przygotowanie podłoża do prac montażowych / tynkarskich: Przed przystąpieniem do prac montażowych w danym pomieszczeniu należy sprawdzić stan techniczny podłoża tj. czy podłoże jest wystarczająco mocne. Następnie podłoże oczyścić z kurzu i luźnych drobin. Wyrównać większe nierówności. Podłoże musi być suche i nie zamarznięte. 2) Montowanie paneli ciepłowodowych w moduły: zaciskanie - - przygotowanie odpowiedniej (zgodnie z projektem) ilości paneli dla danego modułu - moduł nie powinien przekraczać 14 paneli - usunięcie zaślepek ochronnych z kolektora - skalibrowanie otworu ( w przypadku zniekształceń mechanicznych otworów) - zaciskanie/wykonywać przy użyciu znormalizowanych złączek zaciskowych renomowanych producentów/ 3. Montaż modułów do powierzchni ściany - gotowe moduły przymocowujemy do powierzchni ściany w miejscach określonych w projekcie za pomocą uchwytów montażowych. Do mocowania paneli zaleca się wykorzystanie dwóch uchwytów montażowych. Po zamocowaniu zaizolować kolektor otuliną. 4. Przyłączenie modułów do instalacji obiegu. 3) Próba i odbiór instalacji: Po zakończeniu robót montażowych jednak przed zatynkowaniem i zaizolowaniem przewodów rozprowadzających instalację grzewczą należy poddać próbie ciśnieniowej na zimno - próbie hydraulicznej. Próby hydraulicznej nie można przeprowadzać w temperaturze poniżej 0ºC. Instalację ogrzewania ściennego napełnia się wodą i odpowietrza na 24 godz. przed rozpoczęciem próby. Próbę instalacji dokonuje się przy użyciu pompy ciśnieniowej na ciśnienie o 0,2Mpa/2 Bar/ większe niż ciśnienie robocze mierzone w najniższym punkcie przy zasilaniu z własnej kotłowni. Wynik próby na ciśnienie uważa się za dodatni, jeżeli przez 12h ciśnienie nie zmniejszy się. Po usunięciu ewentualnych nieszczelności próbę należy powtórzyć.

Sposób montażu zestawów paneli: ETAPY MONTAŻU PANELI CIEPŁOWODOWYCH 1) Przygotowanie podłoża do prac montażowych / tynkarskich: Przed przystąpieniem do prac montażowych w danym pomieszczeniu należy

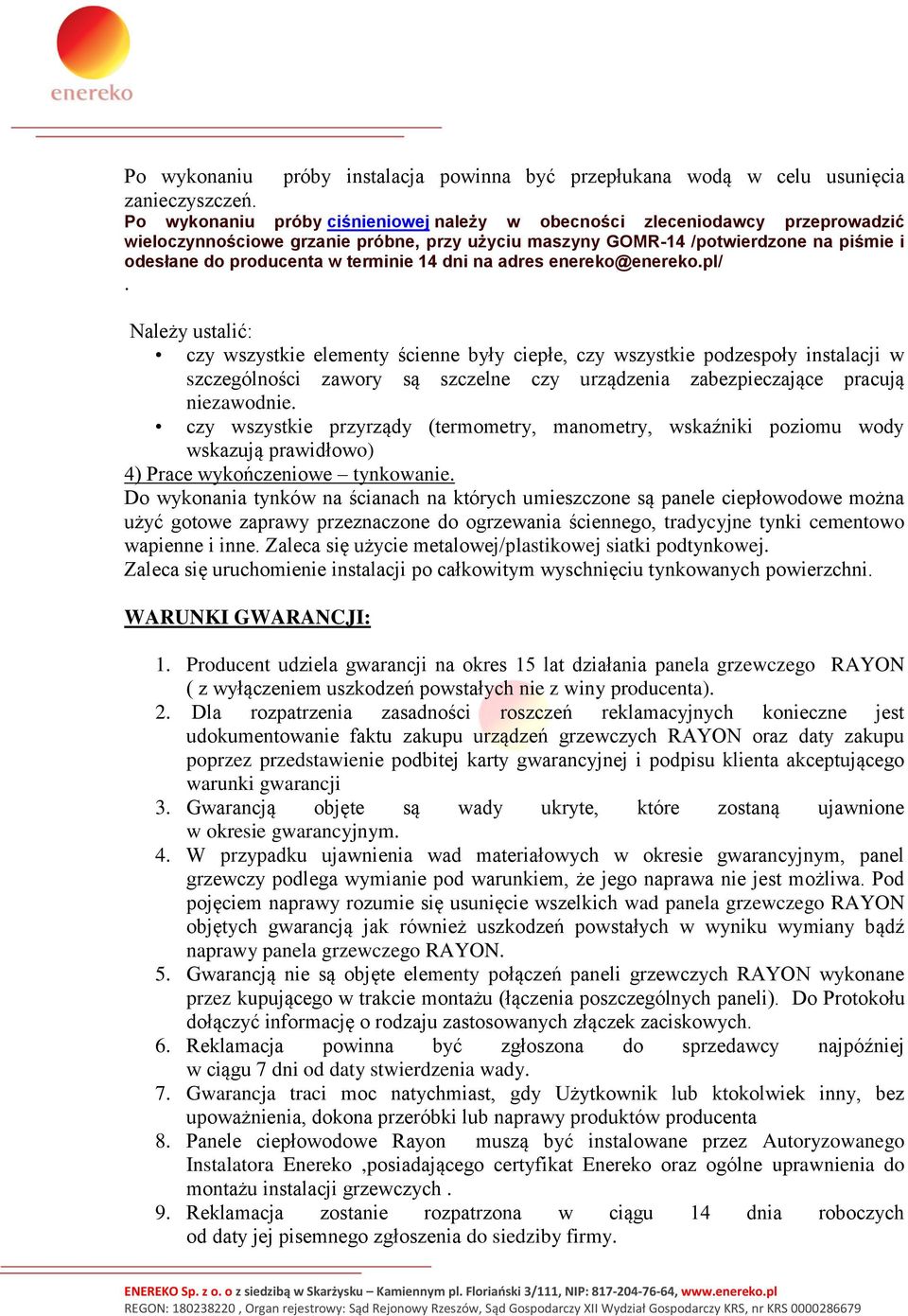

3 Po wykonaniu próby instalacja powinna być przepłukana wodą w celu usunięcia zanieczyszczeń. Po wykonaniu próby ciśnieniowej należy w obecności zleceniodawcy przeprowadzić wieloczynnościowe grzanie próbne, przy użyciu maszyny GOMR-14 /potwierdzone na piśmie i odesłane do producenta w terminie 14 dni na adres enereko@enereko.pl/. Należy ustalić: czy wszystkie elementy ścienne były ciepłe, czy wszystkie podzespoły instalacji w szczególności zawory są szczelne czy urządzenia zabezpieczające pracują niezawodnie. czy wszystkie przyrządy (termometry, manometry, wskaźniki poziomu wody wskazują prawidłowo) 4) Prace wykończeniowe tynkowanie. Do wykonania tynków na ścianach na których umieszczone są panele ciepłowodowe można użyć gotowe zaprawy przeznaczone do ogrzewania ściennego, tradycyjne tynki cementowo wapienne i inne. Zaleca się użycie metalowej/plastikowej siatki podtynkowej. Zaleca się uruchomienie instalacji po całkowitym wyschnięciu tynkowanych powierzchni. WARUNKI GWARANCJI: 1. Producent udziela gwarancji na okres 15 lat działania panela grzewczego ( z wyłączeniem uszkodzeń powstałych nie z winy producenta). 2. Dla rozpatrzenia zasadności roszczeń reklamacyjnych konieczne jest udokumentowanie faktu zakupu urządzeń grzewczych oraz daty zakupu poprzez przedstawienie podbitej karty gwarancyjnej i podpisu klienta akceptującego warunki gwarancji 3. Gwarancją objęte są wady ukryte, które zostaną ujawnione w okresie gwarancyjnym. 4. W przypadku ujawnienia wad materiałowych w okresie gwarancyjnym, panel grzewczy podlega wymianie pod warunkiem, że jego naprawa nie jest możliwa. Pod pojęciem naprawy rozumie się usunięcie wszelkich wad panela grzewczego objętych gwarancją jak również uszkodzeń powstałych w wyniku wymiany bądź naprawy panela grzewczego. 5. Gwarancją nie są objęte elementy połączeń paneli grzewczych wykonane przez kupującego w trakcie montażu (łączenia poszczególnych paneli). Do Protokołu dołączyć informację o rodzaju zastosowanych złączek zaciskowych. 6. Reklamacja powinna być zgłoszona do sprzedawcy najpóźniej w ciągu 7 dni od daty stwierdzenia wady. 7. Gwarancja traci moc natychmiast, gdy Użytkownik lub ktokolwiek inny, bez upoważnienia, dokona przeróbki lub naprawy produktów producenta 8. Panele ciepłowodowe Rayon muszą być instalowane przez Autoryzowanego Instalatora Enereko,posiadającego certyfikat Enereko oraz ogólne uprawnienia do montażu instalacji grzewczych. 9. Reklamacja zostanie rozpatrzona w ciągu 14 dnia roboczych od daty jej pisemnego zgłoszenia do siedziby firmy.

terminie 14 dni na adres enereko@enereko.pl/.

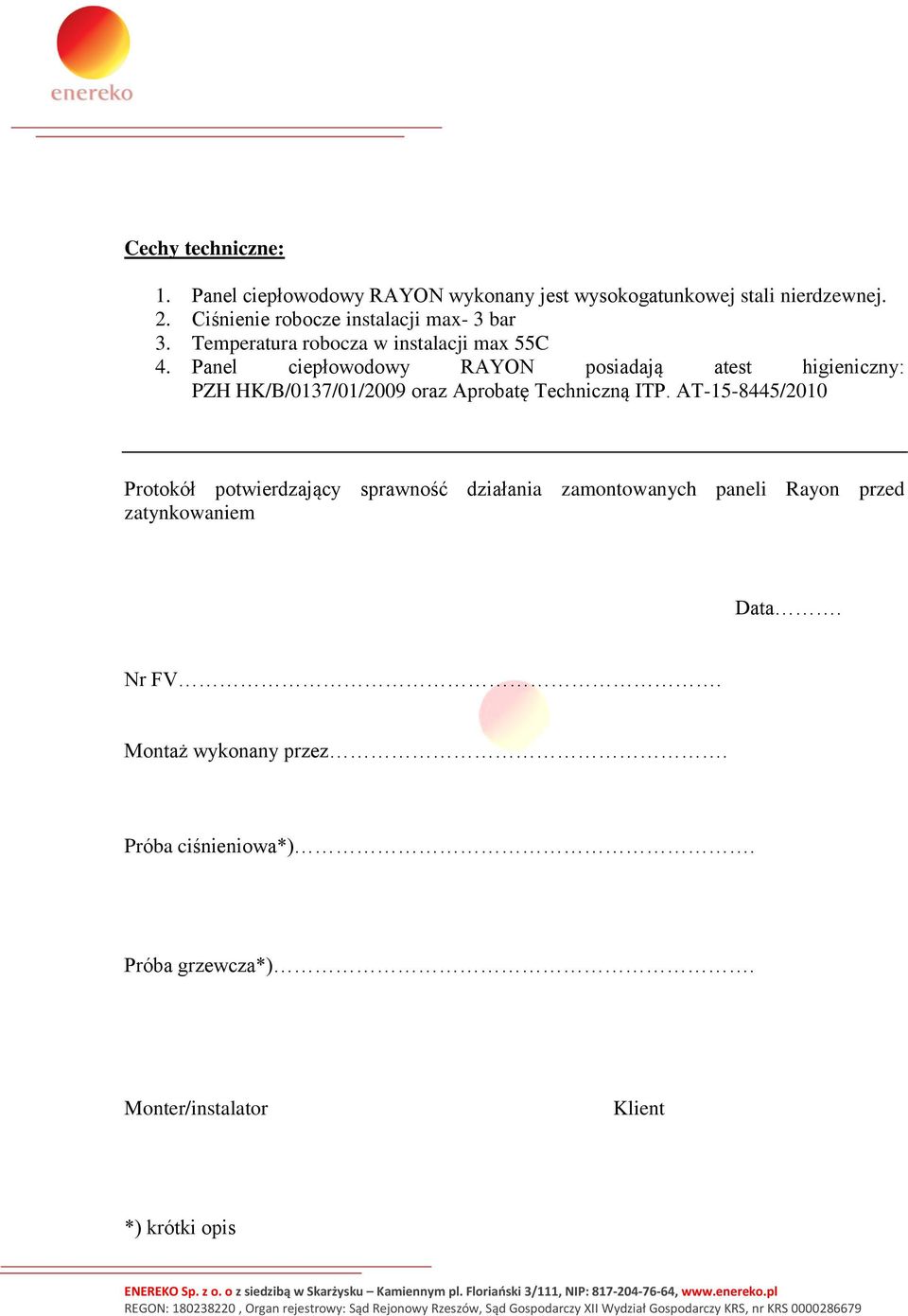

4 Cechy techniczne: 1. Panel ciepłowodowy wykonany jest wysokogatunkowej stali nierdzewnej. 2. Ciśnienie robocze instalacji max- 3 bar 3. Temperatura robocza w instalacji max 55C 4. Panel ciepłowodowy posiadają atest higieniczny: PZH HK/B/0137/01/2009 oraz Aprobatę Techniczną ITP. AT /2010 Protokół potwierdzający sprawność działania zamontowanych paneli Rayon przed zatynkowaniem Data. Nr FV. Montaż wykonany przez. Próba ciśnieniowa*). Próba grzewcza*). Monter/instalator Klient *) krótki opis

Panel ciepłowodowy posiadają atest higieniczny: PZH HK/B/0137/01/2009 oraz Aprobatę Techniczną ITP.
