1 PROJEKTOWANIE INSTALACJI WODNO-KANALIZACYJNYCH ŁÓDŹ, UL. DĄBROWSKIEGO 113, fax : /0-42/ , ZLECENIODAWCA: GRUPOWA OCZYSZCZALNIA ŚCIEKÓW W ŁODZI SPÓŁKA z o.o Łódź, ul. Sanitariuszek 66 TEMAT: Projekt budowlano - wykonawczy modernizacji oświetlenia w budynku kotłowni (ob. nr 15) i w magazynie Branża: ELEKTRYCZNA ZLECENIE: nr NI/1012/2017 ZESPÓŁ AUTORSKI Projektant: techn. Andrzej Muskalski Sprawdzający: mgr inż. Jerzy Osiecki ZAKRES OPRACO - WANIA Instalacje elektryczne i AKPiA Instalacje elektryczne i AKPiA SPECJALNOŚC I NUMER UPRAWNIEŃ BUDOWLANYCH upr 203/94/WŁ - w spec. instalacyjno inżynieryjnej w zakresie sieci i instalacji elektrycznych upr LOD/1222/PWOE/09 - w spec. instalacyjno inżynieryjnej w zakresie sieci i instalacji elektrycznych PIECZĘĆ I PODPIS Łódź, październik 2017 r. 1

2 SPIS TREŚCI - OŚWIADCZENIE projektanta o zgodności projektu z przepisami budowlanymi OŚWIADCZENIE projektanta o zgodności wersji elektronicznej projektu z wersją papierową... 3 UPRAWNIENIA I WPISY DO ŁOIIB CZĘŚĆ OGÓLNA Określenie inwestora i użytkownika Podstawa opracowania Temat, cel i zakres projektu OPIS TECHNICZNY Oświetlenie kotłowni - stan istniejący Oświetlenie magazynu - stan istniejący Oświetlenie kotłowni - stan projektowany Oświetlenie magazynu - stan projektowany Połączenia wyrównawcze i ochrona od porażeń OBLICZENIA TECHNICZNE Bilans mocy Obliczenia natężenia oświetlenia INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA CZĘŚĆ GRAFICZNA

3 - OŚWIADCZENIE projektanta o zgodności projektu z przepisami budowlanymi Oświadczam, że Projekt budowlano - wykonawczy modernizacji oświetlenia w budynku kotłowni (ob. nr 15) i w magazynie został wykonany zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej oraz normami i jest kompletny z punktu widzenia celu, któremu ma służyć PROJEKTANT: SPRAWDZAJĄCY: - OŚWIADCZENIE projektanta o zgodności wersji elektronicznej projektu z wersją papierową Oświadczam, że dla opracowania pt. Projekt budowlano - wykonawczy modernizacji oświetlenia w budynku kotłowni (ob. nr 15) i w magazynie - wersja elektroniczna jest zgodna z wersją papierową. PROJEKTANT: SPRAWDZAJĄCY: 3

4 UPRAWNIENIA I WPISY DO ŁOIIB 4

5 5

6 6

7 7

8 8

9 9

10 10

11 1. CZĘŚĆ OGÓLNA 1.1. Określenie inwestora i użytkownika. Inwestorem i Użytkownikiem jest Grupowa Oczyszczalnia Ścieków w Łodzi Spółka z o.o Łódź, ul. Sanitariuszek Podstawa opracowania Podstawą opracowania jest Zlecenie nr Ni/1012/2017 z dnia r. dla biura : Projektowanie Instalacji Wodno Kanalizacyjnych - Piotr Lewiński, Łódź, ul. Dąbrowskiego 113. W opracowaniu posłużono się ponadto: dokumentacją archiwalną GOŚ wytycznymi technicznymi GOŚ wizją lokalną i inwentaryzacją w obiektach 1.3. Temat, cel i zakres projektu Tematem jest wymiana oświetlenia ogólnego w pomieszczeniu kotłowni (ob. nr 15) oraz w magazynie materiałów (ob. nr 32) Zakres opracowania obejmuje: inwentaryzacja istniejącej instalacji oświetleniowej w budynku kotłowni (hala kotłów) inwentaryzacja istniejącej instalacji oświetleniowej w magazynie projekt nowej instalacji oświetleniowej w kotłowni projekt nowej instalacji oświetleniowej w magazynie część kosztową specyfikację techniczną wykonania i odbioru robót 2. OPIS TECHNICZNY 2.1 Oświetlenie kotłowni - stan istniejący Kotłownia obiekt nr 15 jest budynkiem wolnostojącym o stalowej konstrukcji szkieletowej. Oprócz pomieszczenia kotłowni, znajdują się w nim: dyżurka, pokój socjalny, magazyn, pomieszczenia WC itp. Zakres niniejszego opracowania ogranicza się tylko do hali kotłowni o wymiarach 16,7 x 12,8m i wysokości 5,3-6,2m. Istniejące oświetlenie pomieszczenia kotłowni, wykonane jest oprawami świetlówkowymi 3x40W oraz 2x40W w wykonaniu hermetycznym IP 65. Oprawy zawieszone są na stalowych linkach nośnych w 4 rzędach oraz dodatkowo doświetlone są miejsca nad tablicami elektrycznymi i urządzeniami technologicznymi. Część opraw wyposażona jest w moduły sieciowo-awaryjne. Jak wynika z okresowych pomiarów oświetlenie nie spełnia wymogów BHP, jak również aktualnej normy oświetleniowej. Oświetlenie pomieszczenia kotłowni zasilane jest z rozdzielnicy oświetleniowej "RO-1". Rozdzielnica w formie zestawu skrzynek z tworzywa sztucznego, znajduje na ścianie pomieszczenia po lewej stronie wejścia do kotłowni. Wszystkie oprawy oświetleniowe w pomieszczeniu kotłowni, jak również obwody zasilające oraz linki nośne i osprzęt elektryczny, przeznacza się do demontażu. Rozdzielnicę zasilającą "RO-1" należy pozostawić do dalszego wykorzystania. 2.2 Oświetlenie magazynu - stan istniejący Magazyn materiałów stanowi część budynku biurowego nr 32. Do składowania materiałów wykorzystywane są zestawy regałów o wysokościach 2,5 do 3,5m. Magazyn jest halą o wymiarach 24,4 x 24,3m i wysokości 5,95-6,3m. Oświetlenie stanowią 4 rzędy opraw świetlówkowych typu OPK-236 po 16 opraw w rzędzie. Ciągi opraw zawieszone są na stalowych linkach nośnych. Oświetlenie zasilane jest z tablicy oznaczonej jako "T2.7". Załączanie oświetlenia odbywa się ze skrzynki rozłącznikowej "WO" typu RN-1x4-55. Tablica "T2.7" oraz skrzynka "WO" będzie wykorzystana do zasilania oświetlenia projektowanego. Istniejące oświetlenie magazynu nie spełnia kryteriów aktualnej normy i przeznacza się je do demontażu. Oświetlenie awaryjne magazynu stanowi oddzielną instalację, oprawy rozmieszczone są na filarach hali i pozostawia się je bez zmian. 2.3 Oświetlenie kotłowni - stan projektowany Projektowane natężenie oświetlenia w kotłowni powinno spełniać kryteria normy oświetleniowej PN-EN

12 W kotłowni przyjmuje się natężenie oświetlenia ogólnego w granicach lx, natomiast w miejscach odczytu parametrów technologicznych oraz w strefach obsługi szaf elektrycznych 500lx. Istniejące oświetlenie części socjalnej, oświetlenie podziemia oraz oświetlenie wejścia pozostawia się bez zmian. Do oświetlenia pomieszczenia kotłowni, projektuje się 3 obwody wykonane przewodami typu YDY 3x1,5mm 2, przewody prowadzić w istniejących korytkach kablowych a następnie na stalowych linkach nośnych do których mocowane będą oprawy. Zakłada się że skrajne rzędy opraw w hali kotłowni będą na wspólnym obwodzie, część środkowa i tylna opraw na następnym oraz na trzecim oprawy zasilania awaryjnego oraz oprawy z czujnikiem ruchu do oświetlenia miejsc wybranych. Do załączania części środkowej oświetlenia zastosować łączniki schodowe mocowane przy obu wejściach do kotłowni. Do oświetlenia pomieszczenia kotłowni projektuje się oprawy w technice LED typu NEXTIMO SILVER PRO 1000 o mocy 70W z szybą mleczną IP 67. Oprawy o wym. 1023x63x110mm i wadze 5,1kg, zawiesić na stalowych linkach nośnych o średnicy 6,0mm, w miejscach podanych na planie instalacji elektrycznych. Naciąg linek montażowych regulować za pomocą ściągaczy. W celu uniknięcia zbytnich ugięć, linki ewentualnie podwiesić dodatkowo do stropu. Wysokość zawieszenia opraw podana jest na planie instalacji elektrycznych. Do świetlenia tablic sterowniczych kotłów oraz punktów odczytu pomiarów zastosować oprawy typu NEXTIMO SILVER PRO 1000 o mocy 50W z szybą mleczną IP 67 z zamontowanym czujnikiem ruchu. Oprawy przy kotłach mocować do konstrukcji pomostów, natomiast przy punktach odczytu pomiarów, oprawy zamocować do specjalnie wykonanych konstrukcjach z wykorzystaniem istniejących elementów. Do oświetlenia awaryjnego kotłowni projektuje się oddzielne oprawy z modułem sieciowo-awaryjnym typu PRIMOS LED5, czas pracy awaryjnej taw = 2h, o mocy 11,5VA IP 65. Oprawy zamontować w miejscach podanych na planie instalacji. Projektowane oświetlenie zasilić z istniejącej rozdzielnicy oświetleniowej "RO-1", zmieniając bezpieczniki zgodnie ze schematem. Zastosować nowy osprzęt elektryczny w wykonaniu hermetycznym. 2.4 Oświetlenie magazynu - stan projektowany Projektowane natężenie oświetlenia w magazynie powinno spełniać kryteria normy oświetleniowej PN-EN Przyjmuje się że średnie natężenie oświetlenia z pomieszczeniu wynosić będzie 200lx, natomiast w rejonie regałów oraz w strefach pakowania i wysyłki 300lx. Tak jak obecnie projektuje się 4 obwody oświetleniowe zasilane z tablicy "T2.7". Projektowane oprawy zamocować w 4 rzędach rozmieszczonych symetrycznie pomiędzy filarami. Oprawy mocować na stalowych linkach nośnych o średnicy 6,0mm z naciągiem przy pomocy ściągaczy. Wysokość zawieszenia opraw, przyjąć jak w instalacji istniejącej. W rejonie niskich regałów projektuje się umieszczenie dodatkowych opraw mocowanych do konstrukcji dachu za pomocą łańcuchów. Do oświetlenia magazynu projektuje się oprawy w technice LED typu NEXTIMO SILVER PRO 129 o mocy 129W IP 67 z szybą mleczną, wymiary oprawy: 2014x63x110mm, ciężar 8,0kg. Każdy z obwodów załączany będzie odrębnym rozłącznikiem typu FR A z istniejącej skrzynki rozłącznikowej "WO", istniejące obecnie rozłączniki FR A przeznacza się do demontażu. Do zasilania obwodów oświetleniowych należy wykorzystać istniejące odcinki obwodów na długości, od tablicy "T2.7" do skrzynki "WO". Dalsze odcinki zasilające wymienić na nowe stosując przewody typu YDY 3x1,5mm 2, prowadzone w istniejących korytkach kablowych i mocowane do linek stalowych za pomocą opasek lub uchwytów. Oświetlenie awaryjne w magazynie pozostawia się bez zmian. 2.5 Połączenia wyrównawcze i ochrona od porażeń Obudowy wszystkich opraw należy przyłączyć do przewodu ochronnego PE instalacji zasilającej. Jako ochronę od porażeń zastosowano szybkie wyłączanie, dodatkowo w obwodach zasilających oświetlenie w magazynie znajdują się wyłączniki nadprądowe z modułami różnicowo-prądowymi z prądem różnicowym I N = 0,03A. Natomiast rozdzielnica "RO-1" w kotłowni wyposażona w wyłącznik różnicowoprądowy zainstalowany na obwodzie zasilającym. 3. OBLICZENIA TECHNICZNE 3.1 Bilans mocy OBIEKT STAN ISTNIEJĄCY STAN PROJEKTOWANY Pi [kw] Ps[kW] Pi [kw] Ps[kW] Kotłownia rozdz. "RO-1" 4,1 3,3 3,1 2,5 Magazyn tablica "T2.7" 6,4 6,4 2,73 2,73 12

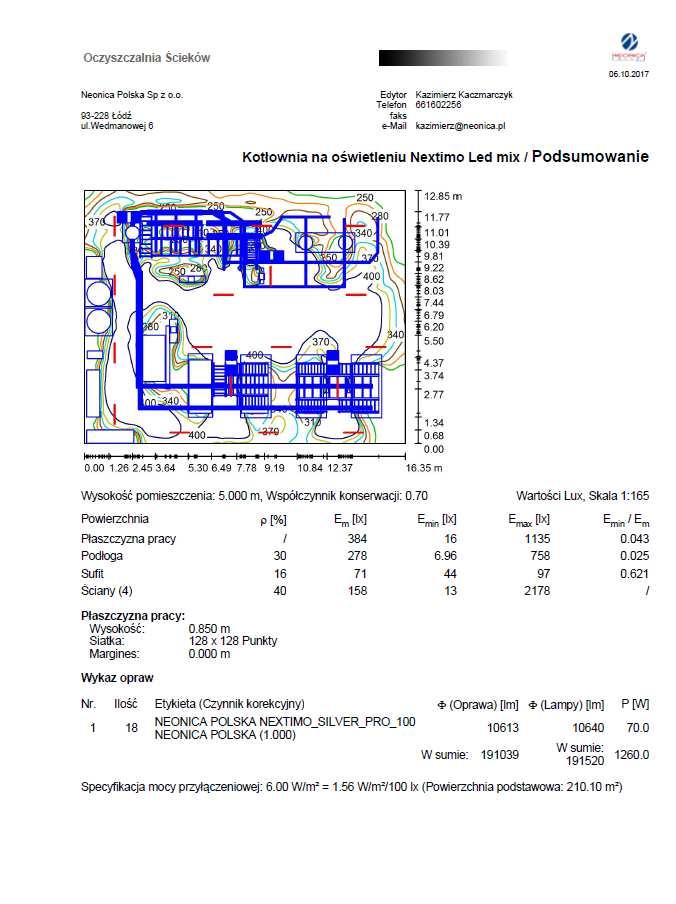

13 3.2 Obliczenia natężenia oświetlenia 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. (Dz. U. Nr 120, poz. 1126) wykonawca robót zobowiązany jest do sporządzenia Planu Bezpieczeństwa i Ochrony Zdrowia. Niniejsza informacja dotyczy budowy instalacji elektrycznych w obiektach oczyszczalni. Wykonawca robót tworząc bioz w części opisowej powinien uwzględnić: 1. Zagrożenia z tytułu możliwości upadku z wysokości będą występować przy załadunku i wyładunku materiałów i sprzętu. 2. Zagrożenia z tytułu możliwości upadku z wysokości przy instalacji, urządzeń i aparatów elektrycznych 3. Zagrożenia od linii komunikacyjnych będą występować w związku z ruchem drogowym na wszystkich ulicach w rejonie budowy oraz ruchem i pracą sprzętu i transportu na budowie. 4. Zagrożenia związane z możliwością upadku ciężkich przedmiotów i elementów prefabrykowanych które będą występować przy załadunku i rozładunku materiałów. 5. Zagrożenia porażenia prądem występować będą przy montażu urządzeń oraz przy robotach przy rozdzielnicach. Zagrożenia takie będą występować również w związku z używaniem narzędzi i maszyn elektrycznych. 6. Zagrożenia od działania substancji chemicznych będą występować przy wykonywaniu powłok antykorozyjnych elementów stalowych. Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych należy dokonać instruktażu pracowników. Celem szkolenia pracowników jest teoretyczne i praktyczne zapoznanie ich z rodzajami istniejących i mogących wystąpić zagrożeń w trakcie procesu budowy oraz wskazanie metod i środków zapobiegawczych. Szkolenie powinno również zwracać uwagę na obowiązujące przepisy i instrukcje w zakresie bezpieczeństwa i higieny pracy, dotyczące m. in. terenu, budynków, obsługiwanych urządzeń, maszyn i środków transportu. W ramach szkolenia powinny być omówione także zasady udzielania pierwszej pomocy, zasady ochrony p. pożarowej, procedura powiadamiania o każdym zauważonym zagrożeniu, o każdym wypadku przy pracy i każdej awarii oraz wskazanie środków technicznych i organizacyjnych umożliwiających szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. 24

25 5. CZĘŚĆ GRAFICZNA. rys. nr 1. Plan rozmieszczenia opraw oświetleniowych w kotłowni (ob. nr 15) - stan istniejący rys. nr 2. Plan rozmieszczenia opraw oświetleniowych w kotłowni (ob. nr 15) - stan istniejący, przekrój rys. nr 3. Plan rozmieszczenia opraw oświetleniowych w kotłowni (ob. nr 15) - stan projektowany rys. nr 4. Plan rozmieszczenia opraw oświetleniowych w kotłowni (ob. nr 15) - stan projektowany, przekrój rys. nr 5. Plan rozmieszczenia opraw oświetleniowych w magazynie (ob. nr 32) - stan istniejący rys. nr 6. Plan rozmieszczenia opraw oświetleniowych w magazynie (ob. nr 32) - stan istniejący, przekrój rys. nr 7. Plan rozmieszczenia opraw oświetleniowych w magazynie (ob. nr 32) - stan projektowany rys. nr 8. Plan rozmieszczenia opraw oświetleniowych w magazynie (ob. nr 32) - stan projektowany, przekrój rys. nr 9. Schemat instalacji elektrycznych w kotłowni (ob. nr 15) rys. nr 10. Schemat instalacji elektrycznych w magazynie (ob. nr 32) 25
