1 KATALOG NARZĘDZIA DIAMENTOWE PRECYZJA W KAŻDYM WYMIARZE

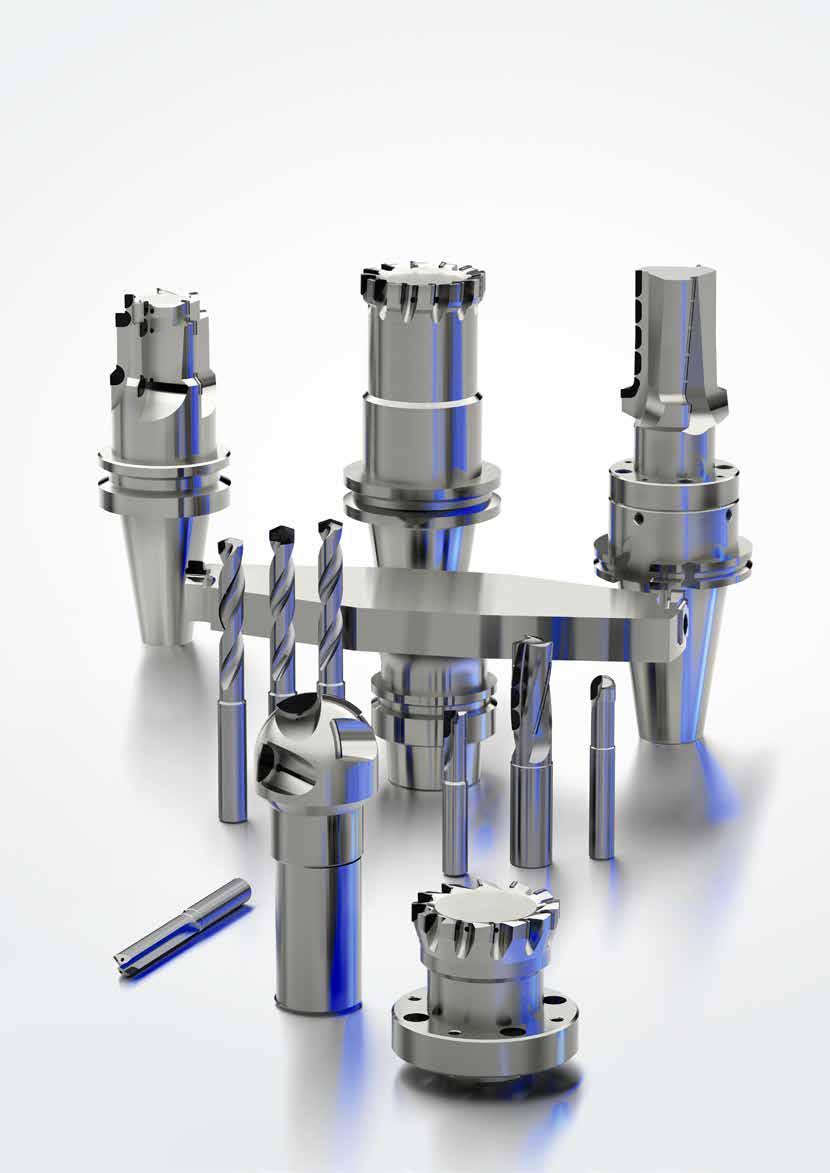

2

3 Diament brzmi dumnie Ten niesamowity materiał, jakim jest diament, już od dawna towarzyszy firmie BRYK. W oparciu o jego właściwości i potencjał jaki w sobie kryje, tworzone przez nas narzędzia przenoszą procesy obróbcze w inny, wyższy wymiar. To co odróżnia diament od innych materiałów to precyzja w każdym wymiarze, najwyższa twardość czyli kilkadziesiąt razy wyższa od narzędzi z węglików spiekanych odporność na ścieranie, idealne powierzchnie, mikronowe tolerancje. Jeżeli myślisz o procesach z agresywnymi parametrami skrawania to wybór może być tylko jeden PKD - polikrystaliczny diament. Obecnie producenci wszystkich gałęzi przemysłu kładą olbrzymi nacisk na dokładność wykonania detalu, jego estetykę, skracanie czasu produkcji co w efekcie podwyższa ich konkurencyjność. Wykorzystywanie w produkcji, szczególnie w sektorze lotniczym i samochodowym, innowacyjnych rozwiązań materiałowych takich jak np. materiały warstwowe metal-kompozyt-metal, całej gamy materiałów trudnoobrabialnych czy materiałów nieżelaznych, stawia przed producentami narzędzi olbrzymie wyzwanie. Jak skrawać i jakie dobrać narzędzie, kiedy proces obróbczy materiału warstwowego, np. aluminium-kompozyt-tytan, wymaga użycia tylko jednego narzędzia, jednego przejścia? Z pomocą znów przychodzi do nas PKD. Poprzez jego wszechstronne zastosowanie będziemy w stanie sprostać tym wymogom. Pamiętajmy jednak, że diament tylko wtedy spełni się w technologiach obróbczych, kiedy w myśli konstruktorskiej wprawimy go w ruch. Właśnie konstrukcja narzędzia stanowi trzon i fundamenty sukcesu, zawiera w sobie wszystkie rozwiązania. Opracowane przez nas konstrukcje w każdym szczególe odpowiadają na potrzeby klienta. Każdy kąt zadany, każda krzywizna sprawia, że finalny wyrób jest w stanie stawić czoła najtrudniejszym wyzwaniom technologicznym. Odpowiednio dobrane narzędzie firmy BRYK, a co za tym idzie, właściwie dobrane ostrze PKD oraz prawidłowe parametry skrawania zdecydowanie obniżą koszty produkcji. Długa żywotność narzędzi i zarazem krótki czas realizacji zamówień pozwala klientom do minimum zredukować stany magazynowe. Nasza firma zapewnia profesjonalne wsparcie przed i posprzedażowe, oferujemy nie tylko samo narzędzie ale również propozycję technologii obróbki. Wsparcie obejmuje również wydłużenie żywotności narzędzia poprzez regenerację czy ostrzenie. Coś co cechuje naszą firmę to przede wszystkim indywidualne podejście i precyzja w działaniu. Opracowywanie nowych metod wytwarzania narzędzi z PKD poprzez polepszanie efektywności produkcji to elementy kreujące firmę BRYK. Narzędzia z logo BRYK łączą w sobie najwyższą jakość i atrakcyjność cenową. Wyspecjalizowana kadra ciągle podnosząca swoje kompetencje, nowoczesny park maszynowy firmy i podejście projakościowe poparte certyfikatem jakości ISO9001:2009 oraz ISO14001:2005 pozwala wierzyć, że przedsiębiorstwo BRYK będzie Państwa trwałym partnerem na drodze do sukcesu. Diament to precyzja Precyzja to

4

5 Spis treści Frezowanie diamentowe Frezy trzpieniowe Frezy trzpieniowe D10 Frezy trzpieniowe z ostrzem centralnym D11 Frezy trzpieniowe kulowe D12 Frezy trzpieniowe profilowe D13 Frezy trzpieniowe spiralne D Głowice diamentowe Głowice MONOLITYCZNE D20 Głowice nasadzane D21 Narzędzia diamentowe specjalne d Obróbka otworów Wiertła diamentowe Wiertła WYKAŃCZAJĄCE D40 Wiertła z czołem diamentowym D41 Wiertła z wkładką diamentową D42 Wiertła wielozadaniowe D Toczenie diamentowe noże tokarskie Noże tokarskie D50 Noże rowkujące D Blok informacyjny Legenda Modyfikacja narzędzia parametry skrawania skale twardości materiałów tolerancje przykładowe materiały obrabiane wzory

6

7 FREZOWANIE

8 Diamentowe frezy trzpieniowe Frezy trzpieniowe D10 VHM DIN 6535-HA N o k s ƒ ƒ=0,2mm Frezy z grupy D10 to podstawowa linia narzędzi z ostrzem PKD. Poprzez różnorodność długości krawędzi skrawających znajdują szerokie zastosowanie obróbcze. d 1 d 2 L a p L 1 z Nr. katalogowy D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D a p d 1 d 2 L 1 L Możliwość zamówienia na korpusie wolframowym lub stalowym Możliwość zamówienia z chwytem Weldon DIN6535-HB lub Whistle Notch DIN 6535-HE Narzędzie niestandardowe - Modyfikuj parametry z tabeli i nie tylko - patrz strona 35 PRZYKŁADOWE ZAMÓWIENIE: Frez D Modyfikacja Frez D r0,25 8 Przedłuż życie narzędzia - Program regeneracyjny

9 Diamentowe frezy trzpieniowe Frezy trzpieniowe z ostrzem centralnym D11 VHM DIN 6535-HA N o k s ƒ ƒ=0,2mm Frezy z ostrzem centralnym D11 możemy wykorzystać w wielu operacjach obróbczych. Poprzez umieszczenie płytki PKD do osi freza, narzędzia dają możliwość wwiercania się. Operacje frezowania rowków czy gratowanie elementów aluminiowych to tylko niektóre z całej palety zastosowań. d 1 d 2 L a p L 1 z Nr. Katalogowy D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D a p d 1 d 2 L 1 L Możliwość zamówienia na korpusie wolframowym lub stalowym Możliwość zamówienia z chwytem Weldon DIN6535-HB lub Whistle Notch DIN 6535-HE Narzędzie niestandardowe - Modyfikuj parametry z tabeli i nie tylko - patrz strona 35 PRZYKŁADOWE ZAMÓWIENIE: Frez D Modyfikacja Frez D r0,25 Przedłuż życie narzędzia - Program regeneracyjny 9

10 Diamentowe frezy trzpieniowe Frezy trzpieniowe kulowe D12 VHM DIN 6535-HA N o k s Grupę frezów D12 cechuje wysoka precyzja w odzwierciedleniu zadanego promienia ostrza. Narzędzia rekomendowane w tworzeniu promieni na dnie rowków lub kieszeni. Frezy znalazły zastosowanie w produkcji form w tworzeniu złożonych krzywizn. d 1 d 2 L a p L 1 z Nr. Katalogowy D D D D D D a p d 1 L 1 L d 2 Możliwość zamówienia na korpusie wolframowym lub stalowym Możliwość zamówienia z chwytem Weldon DIN6535-HB lub Whistle Notch DIN 6535-HE Narzędzie niestandardowe - Modyfikuj parametry z tabeli i nie tylko - patrz strona 35 PRZYKŁADOWE ZAMÓWIENIE: Frez D Modyfikacja Frez D z1 r2,5 Przedłuż życie narzędzia - Program regeneracyjny 10

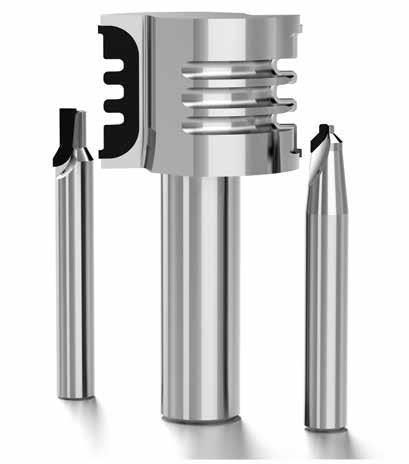

11 Frezy trzpieniowe profilowe D13 Diamentowe frezy trzpieniowe VHM DIN 6535-HA N o s Profilowe frezy trzpieniowe D13 swą pracą zadowolą nawet najbardziej wymagających twórców kształtu. Precyzyjne nadanie profilu ostrza PKD pozwoli nam odtworzyć każdy najmniejszy szczegół w obrabianym materiale. Właściwości diamentu sprawiają, że powtarzalność procesu jest zachowana i zadany kontur otrzymujemy bez żadnych zniekształceń. Frezy wykonywane są na specjalne zamówienie, gdzie klient, wykorzystując kartę doboru narzędzia, ma możliwość podania wszystkich niezbędnych parametrów, kształtów i cech konstrukcji. Oto kilka przykładów naszych narzędzi. Możliwość zamówienia na korpusie wolframowym lub stalowym Możliwość zamówienia z chwytem Weldon DIN6535-HB lub Whistle Notch DIN 6535-HE Skorzystaj z karty doboru narzędzia - strona 13 Przedłuż życie narzędzia - Program regeneracyjny 11

12 Diamentowe frezy trzpieniowe Frezy trzpieniowe spiralne VHM DIN 6535-HA N o k D14 Grupę frezów ze spiralnym ułożeniem płytek PKD cechuje wysoka wydajność frezowania. Doskonale sprawdzają się w obróbce zgrubnej nawet przy zadaniu agresywnych parametrów skrawania. d 1 d 2 L a p L 1 z Nr. Katalogowy D D D D D D d 1 L 1 L a p d 2 Możliwość zamówienia na korpusie wolframowym lub stalowym Możliwość zamówienia z chwytem Weldon DIN6535-HB lub Whistle Notch DIN 6535-HE Narzędzie niestandardowe - Modyfikuj parametry z tabeli i nie tylko - patrz strona 35 PRZYKŁADOWE ZAMÓWIENIE: Frez D Modyfikacja Frez D r0,25 =30 0 Przedłuż życie narzędzia - Program regeneracyjny 12

13 Diamentowe frezy trzpieniowe 13

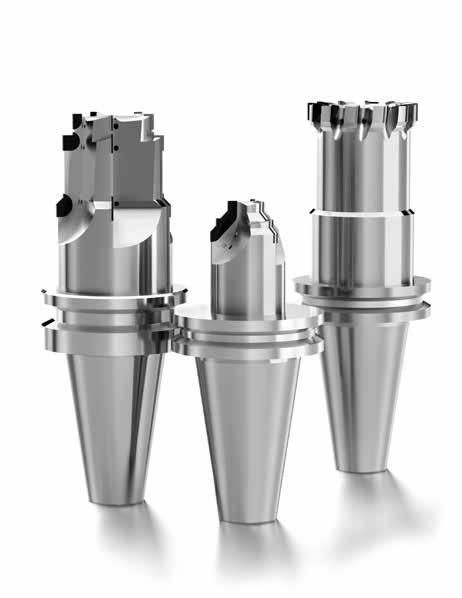

14 GŁOWICE DIAMENTOWE Głowice monolityczne D20 ST N o Diamentowe głowice monolityczne, nierzadko jako narzędzia wielozadaniowe, w swej konstrukcji ukierunkowane są na skomplikowane zadania obróbcze. Dzięki monolitycznej budowie istnieje możliwość idealnego wyważenia narzędzia. Poprzez solidną i masywną konstrukcję korpusu, do minimum zredukowana została problematyka drgań. W grupie narzędzi D20 znajdziemy również głowice planujące, które znakomicie odnajdą się w obróbce powierzchni. Do zamówienia narzędzia niezbędny będzie rysunek techniczny obrabianego detalu oraz pomocne będzie wypełnienie karty doboru narzędzia. Poniżej przykładowe konstrukcje. 14 Skorzystaj z karty doboru narzędzia - strona 17 Przedłuż życie narzędzia - Program regeneracyjny

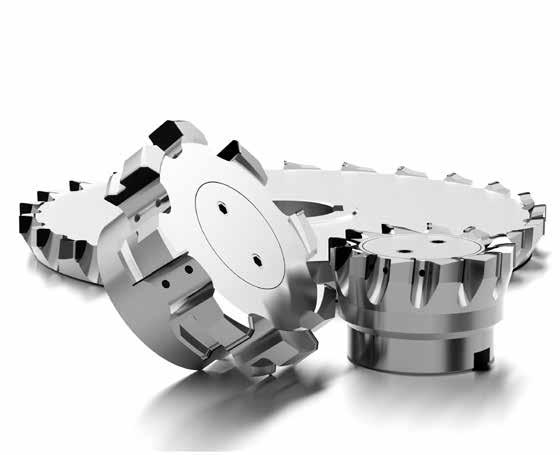

15 GŁOWICE DIAMENTOWE Głowice nasadzane ST N o k D21 Głowice nasadzane są odpowiedzią na wymagania maszynowe związane z mocowaniem narzędzia. Z kolei, po przez specyfikę mocowania, dają możliwość zmiany ustawień odległości części roboczej narzędzia względem wrzeciona obrabiarki. Głowice nasadzane cechuje również większa uniwersalność dzięki możliwości przystosowania do różnych typów mocowań. Oto przykłady naszych konstrukcji. Skorzystaj z karty doboru narzędzia - strona 17 Przedłuż życie narzędzia - Program regeneracyjny 15

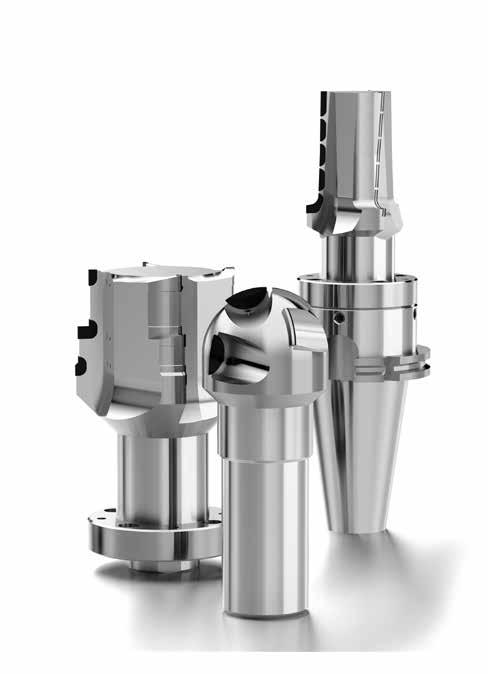

16 diamentowe narzędzia specjalne Narzędzia specjalne D30 VHM ST N o k S Oprócz katalogowych narzędzi diamentowych produkujemy narzędzia specjalne według indywidualnych zapotrzebowań klienta. Konstrukcje mogą opierać się o narzędzia skatalogowane bądź mogą być tworzone na podstawie dostarczonych rysunków technicznych obrabianego detalu. Dysponując nowoczesnymi programami CAD/CAM jesteśmy w stanie w krótkim czasie przedstawić klientowi propozycję narzędzia specjalnego. Oto kilka przykładów konstrukcji zrealizowanych przez naszą firmę. Skorzystaj z karty doboru narzędzia - strona 17 Przedłuż życie narzędzia - Program regeneracyjny 16

17 Diamentowe narzędzia specjalne 17

18

19 OBRÓBKA OTWORÓW

20 wiertła diamentowe Wiertła wykańczające D40 VHM DIN 6535-HA N o S Wiertła wykańczające D40 to podstawowa grupa wierteł w naszej firmie. Poprzez użycie niewielkiej ilości diamentu, stanowiącego fragment całego ostrza skrawającego, którego większą część stanowi materiał korpusu czyli VHM, otrzymujemy atrakcyjne cenowo narzędzie. Dzięki umieszczeniu diamentowego ostrza skrawającego w obszarze, gdzie wiertło zużywa się najbardziej możemy znacznie wydłużyć żywotność narzędzia. Znajduje wszechstronne zastosowanie w operacjach wiercenia metali nieżelaznych. d 1 L a p d 2 Narzędzie niestandardowe - Modyfikuj parametry z tabeli i nie tylko - patrz strona 35 PRZYKŁADOWE ZAMÓWIENIE: Wiertło D Modyfikacja Wiertło D ap25 Przedłuż życie narzędzia - Program regeneracyjny 20

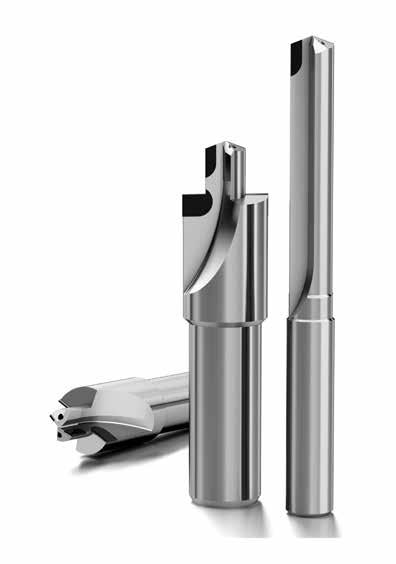

21 Wiertła z czołem diamentowym D41 wiertła diamentowe VHM DIN 6535-HA N o S Przedstawiamy wyjątkową grupę wierteł z pełnym czołem diamentowym. W zależności od średnicy dostępne są dwie wysokości czoła diamentowego. Te niezwykle wydajne narzędzia znajdą zastosowanie w wykonywaniu otworów w wielu rodzajach materiałów, idealnie sprawdzają się w kompozytach i materiałach warstwowych (CFRP - metal). d 1 L a p L 1 d 2 Narzędzie niestandardowe - Modyfikuj parametry z tabeli i nie tylko - patrz strona 35 PRZYKŁADOWE ZAMÓWIENIE: Wiertło D Modyfikacja Wiertło D ap25 Przedłuż życie narzędzia - Program regeneracyjny 21

22 wiertła diamentowe Wiertła z wkładką diamentową D42 VHM DIN 6535-HA N o S Podstawową cechą wierteł z PKD jest ich duża żywotność. Narzędzia, dzięki możliwości pracy przy podwyższonych parametrach skrawania, znacznie podnoszą produktywność. Wykonywanie otworów ostrzem diamentowym pozwala uzyskać wąskie tolerancje, a to sprawia, że możemy wyeliminować proces rozwiercania. d 1 L a p d 2 Narzędzie niestandardowe - Modyfikuj parametry z tabeli i nie tylko - patrz strona 35 PRZYKŁADOWE ZAMÓWIENIE: Wiertło D Modyfikacja Wiertło D ap25 Przedłuż życie narzędzia - Program regeneracyjny 22

23 Wiertła wielozadaniowe D43 wiertła diamentowe VHM DIN 6535-HA N o S Ostatnią grupą narzędzi w dziale obróbki otworów są wiertła wielozadaniowe. Traktowane również jako narzędzia specjalne, wykonywane są według indywidualnych zapotrzebowań klienta. Konstrukcje monolityczne składające się z dwóch lub większej ilości stopni skrawania, dają możliwość, przy jednym wejściu w detal, precyzyjnej realizacji kolejno wiercenia, następnie np. pogłębiania, profilowania bądź fazowania. Dzięki wiertłom wielozadaniowym znacząco skracamy czas produkcji eliminując potrzebę przekładania, wymiany kolejnego narzędzia w magazynku maszyny. Narzędzia tworzone są na podstawie dostarczonych rysunków technicznych obrabianego detalu. Możemy również posłużyć się kartą doboru narzędzia, którą znajdziemy na końcu tego rozdziału. Oto kilka przykładów konstrukcji zrealizowanych przez naszą firmę. Skorzystaj z karty doboru narzędzia - strona 24 Przedłuż życie narzędzia - Program regeneracyjny 23

24 24 wiertła diamentowe

25 Notatki wiertła diamentowe 25

26

27 TOCZENIE

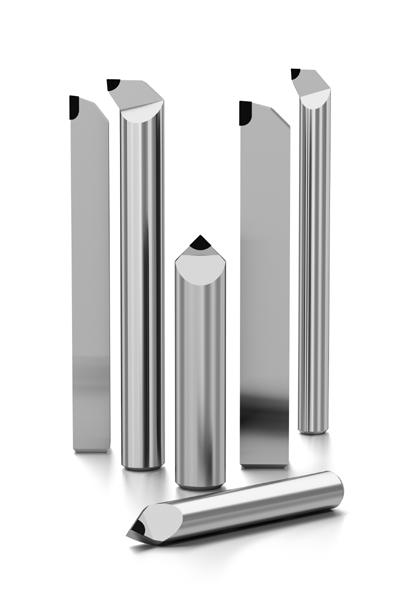

28 DIAMENTOWE NOŻE TOKARSKIE Noże tokarskie D50 ST N o Diamentowe noże tokarskie z grupy D50 znajdują wszechstronne zastosowanie w procesie toczenia zarówno całej gamy metali nieżelaznych jak i niemetalicznych materiałów tj. wzmacnianych włóknami tworzyw sztucznych, grafitu, ceramiki i drewna. Noże wykonywane są na specjalne zamówienie gdzie klient, wykorzystując kartę doboru narzędzia, ma możliwość podania wszystkich niezbędnych parametrów, cech konstrukcji. Oto kilka przykładów naszych narzędzi. Skorzystaj z karty doboru narzędzia - strona 30 Przedłuż życie narzędzia - Program regeneracyjny 28

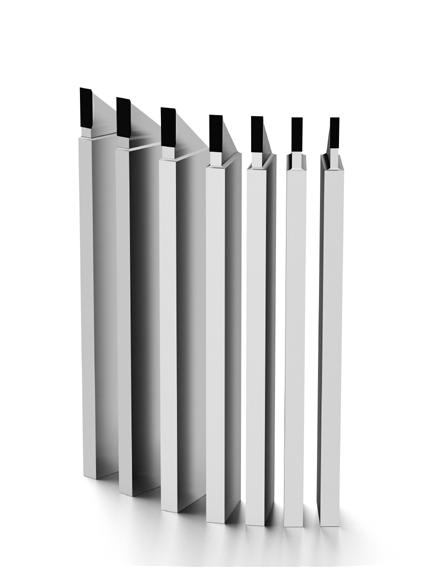

29 Noże rowkujące D51 DIAMENTOWE NOŻE TOKARSKIE VHM N o Pośród wszystkich narzędzi naszej firmy odnaleźć można niezwykle precyzyjne noże rowkujące. Zakres szerokości części skrawającej to od 2 do 8 milimetrów. Wysoka dokładność skrawania może być uzyskana m.in. dzięki wykonaniu w całości korpusu narzędzia z VHM, który zapewni wysoką sztywność konstrukcji. Podstawowe zastosowanie noży z grupy D51 to rowkowanie tłoków aluminiowych, cylindrów oraz w wielu innych operacjach rowkowania w metalach nieżelaznych i ich stopach. Noże wykonywane są na specjalne zamówienie, gdzie klient, wykorzystując kartę doboru narzędzia, ma możliwość podania wszystkich niezbędnych parametrów, cech konstrukcji. Oto kilka przykładów naszych narzędzi. Skorzystaj z karty doboru narzędzia - strona 30 Przedłuż życie narzędzia - Program regeneracyjny 29

30 30 Toczenie

31 Notatki Toczenie 31

32

33 BLOK INFORMACYJNY

34 Blok informacyjny Legenda Rodzaje chwytów narzędzi DIN 6535-HA Chwyt walcowy według normy DIN 6535-HA DIN 6535-HE Chwyt walcowy ze spłaszczeniem Whistle Notch według normy DIN 6535-HE DIN 6535-HB Chwyt walcowy ze spłaszczeniem Weldon według normy DIN 6535-HB Rodzaje ostrzy skrawających dla frezów trzpieniowych Rodzaje ostrzy skrawających dla wierteł diamentowych Frez trzpieniowy D10 Wiertło wykańczające D40 Frez trzpieniowy z ostrzem centralnym D11 Wiertło z czołem diamentowym D41 Frez trzpieniowy kulowy D12 Wiertło z wkładką diamentową D42 Frez trzpieniowy profilowy D13 Wiertło wielozadaniowe D43 Frez trzpieniowy spiralny D14 Geometria Ostrza Typy chłodzenia β Kąt pochylenia lini śrubowej β Zewnętrzne doprowadzenie chłodziwa Kąt pochylenia ostrza λ s Wewnętrzne doprowadzenie chłodziwa ƒ Faza ostrza ƒ ƒ=0,2mm Grupy zastosowań według ISO Materiał korpusu k N Żeliwo metale nieżelazne S o super stopy Materiały kompozytowe, grafit i inne VHM ST drobnoziarnisty węglik spiekany Korpus stalowy 34

35 Modyfikacja narzędzia MODYFIKACJA NARZĘDZIA Znaczną część produktów firmy Bryk stanowią narzędzia opracowane na specjalne zamówienie. Konstruktorzy naszej firmy wspólnie z klientami tworzą narzędzia, które spełniają określone wymagania i zadania obróbcze. Poniższe rysunki przedstawią dodatkowe parametry narzędzi, które możemy modyfikować podając w zamówieniu ich wartości. Frez trzpieniowy Blok informacyjny L 1 L a p Kąt pochylenia lini śrubowej β Kąt pochylenia ostrza dodatni lub ujemny λ s d 2 d 1 Weldon Whistle notch Redukcja średnicy Faza/Promień naroża Przykładowe zamówienie po modyfikacji D z2 r0,25 Wiertło L a p L 1 d 2 d 1 Weldon Whis t le notch Redukcja średnicy Kąt wierzchołkowy Przykładowe zamówienie po modyfikacji D ap22 Jeżeli w dalszym ciągu nie jesteś w stanie sprecyzować swoich oczekiwań, to proponujemy użyć Kartę Doboru Narzędzia, którą znajdziesz na końcu każdego rozdziału. Naszkicuj pożądany szczegół i opisz go dokładnie. Doradca techniczno handlowy odpowie na wszystkie pytania. PROGRAM REGENERACYJNY Firma Bryk prowadzi program regeneracyjny w którym jest w stanie przywrócić oryginalne cechy narzędzia. Ostrzenie czy całkowita wymiana ostrza sprawia, że maleje potrzeba zakupu nowego narzędzia co znacząco obniża koszty produkcji. Szczegóły u Doradcy techniczno - handlowego. 35

36 Blok informacyjny Parametry skrawania Materiał Stopy aluminium Si do 12% Stopy aluminium Si powyżej 12% Cermetale Stopy miedzi Stopy magnezu Bi-metale Żeliwo szare Kompozyty Grafit Stopy tytanu Warunki obróbki Podstawowe Agresywne Podstawowe Agresywne Podstawowe Agresywne Podstawowe Agresywne Podstawowe Agresywne Podstawowe Agresywne Podstawowe Agresywne Podstawowe Agresywne Podstawowe Agresywne Podstawowe Agresywne Prędkość skrawania V c [m/min] Posuw na ząb f z 0,05 0,2 0,03 0,2 0,1 0,3 0,03 0,4 0,05 0,3 0,08 0,2 0,08 0,2 0,1 1,0 0,05 0,2 0,1 0,2 Głębokość skrawania a p 0,1 5,0 0,1 3,0 0,1 3,0 0,05 3,0 0,1 4,0 0,25 1,0 0,25 1,0 0,2 4,0 0,1 3,0 0,2 0,5 36

37 Blok informacyjny Skale twardości materiałów HRC HV HB Rm HRB HV HB Rm HRC - Skala Rockwella, stożek diamentowy przy 150 Kgf HRB - Skala Rockwella, kulka przy 100 Kgf HV - Skala Vickersa, piramida diamentowa przy 30 Kgf HB - Skala Brinella, kulka 10mm przy 3000Kgf Rm - Wytrzymałość na rozciąganie w N/mm2 (Mpa)

38 Blok informacyjny Tolerancje wykonania Średnica Oznaczenie tolerancji > 1 3 > 3 6 > 6 10 > > > > > Wartości tolerancji [µm] e8-14 / / / / / / / / -126 f6-6 / / / / / / / / -58 f7-6 / / / / / / / / -71 h6 0 / -6 0 / -8 0 / -9 0 / / / / / -22 h7 0 / / / / / / / / -35 h8 0 / / / / / / / / -54 h9 0 / / / / / / / / -87 h10 0 / / / / / / / / -140 h11 0 / / / / / / / / -220 h12 0 / / / / / / / / -350 k / / / / / / / / 0 k / / / / / / / / 0 m7 +2 / / / / / / / / +48 js14 +/ / / / / / / /- 435 js16 +/ / / / / / / / H7 +10 / / / / / / / / 0 H8 +14 / / / / / / / / 0 H9 +25 / / / / / / / / 0 H / / / / / / / / 0 P9-6 / / / / / / / / -124 S7-13 / / / / / / / /

39 Przykładowe materiały obrabiane Przykładowe materiały obrabiane - Oznaczenia wg norm Oznaczenie Opis materiału wg ISO Oznaczenie wg EN Numer wg EN Oznaczenie wg DIN K EN-GJL GG-10 EN-GJL GG-15 EN-GJS GGG-35.3 EN-GJS GGG-40 EN-GJS GGG-40.3 EN-GJMB GTS EN-GJMB GTS EN-GJMB GTS N AW-120 Al99 Al99 AW-1050A Al99.5 Al99.5 AW-1070 Al99.7 Al99.7 AW-1080 Al99.8 Al99.8 AW-2011 AlCuBiPb AlCuBiPb AW-2024 AlCuMg1 AlCuMg1 AW-2014 AlCuSiMn AlCuSiMn AW-5005A AlMg1 AlMg1 AW-6061 AlMg1SiCu AlMg1SiCu AW-5052 AlMg2.5 AlMg2.6 AW-5454 AlMg2.7Mn AlMg2.7Mn AW-5251 AlMg2Mn0.3 AlMg2Mn0.3 AW-5049 AlMg2Mn0.8 AlMg2Mn0.8 AW-5754 AlMg3 AlMg4 AW-5083 AlMg4.5Mn AlMg4.5Mn AW-5086 AlMg4Mn AlMg4Mn AW-6060 AlMgSi0.5 AlMgSi0.5 AW-6063 AlMgSi0.7 AlMgSi0.7 AW-6082 AlMgSi1 AlMgSi2 AW-3105 AlMn0.5Mg0.5 AlMn0.5Mg0.5 AW-3005 AlMn0.5Mg0.6 AlMn0.5Mg0.6 AW-3103 AlMn1 AlMn2 AW-3003 AlMn1Cu AlMn1Cu AW-3004 AlMn1Mg1 AlMn1Mg2 AW-7020 AlZn4.5Mg1 AlZn4.5Mg2 AC AlCu4Ti G-ALCu4Ti AC AlCu4TiMg G-AlCu4TiMg AC AlMg3 G-AlMg3 AC AlMg5(Si) G-AlMg5 AC AlMg9 G-AlMg9 AC AlSi10Mg(Fe) G-AlSi10Mg AC AlSi6Cu4 G-AlSi6Cu4 AC AlSi7Mg G-AlSi7Mg AC AlSi8Cu3(Si) G-AlSi8Cu3 AC AlSi9Mg G-AlSi9Mg MG-P-62 MgAl3Zn G-MgAl3Zn MC MgAl6Mn G-MgAl6Mn MG-P-63 MgAl6Zn G-MgAl6Zn MG-P-61 MgAl8Zn G-MgAl8Zn MC MgAl8Zn1 G-MgAl8Zn1 MC MgAl9Zn1 G-MgAl9Zn1 MB MgSe3Zn2Zr1 G-MgSe3Zn2Zr1 Średnio twarde żeliwo szare Stopy aluminium o niskiej zawartości Si Blok informacyjny 39

40 Blok informacyjny Przykładowe materiały obrabiane N Stopy aluminium o dużej zawartości Si Stopy miedzi AC AlSi10Mg(Cu) G-AlSi10Mg(Cu) AC AlSi12 GD-AlSi12 AC AlSi11Cu2(Fe) AC AlSi12Cu1(Fe) CW013A CuAg0.1 CuAg0.2 CW307G CuAl10Ni5Fe4 CuAl10Ni5Fe4 CW308G CuAl11Ni6Fe6 CuAl11Ni6Fe5 CW300G CuAl5As CuAl5As CW107C CuFe2P CuFe2P CW109C CuNi1Si CuNi1.5Si CW406J CuNi12Zn30Pb1 CuNi12Zn30Pb1 CW408J CuNi18Zn19Pb2 CuNi18Zn19Pb2 CW409J CuNi18Zn20 CuNi18Zn20 CW410J CuNi18Zn27 CuNi18Zn27 CW354H CuNi30Mn1Fe CuNi30Mn1Fe CW112C CuNi3Si CuNi3Si CW351H CuNi9Sn2 CuNi9Sn2 CW113C CuPb1P CuPb1P CW450K CuSn4 CuSn4 CW452K CuSn6 CuSn6 CW453K CuSn8 CuSn8 CW501L CuZn10 CuZn10 CW502L CuZn15 CuZn15 CW503L CuZn20 CuZn20 CW702R CuZn20Al2 CuZn20Al2 CW504L CuZn28 CuZn28 CW706R CuZn28Sn1 CuZn28Sn1 CW505L CuZn30 CuZn30 CW708R CuZn31Si1 CuZn31Si1 CW506L CuZn33 CuZn33 CW710R CuZn35Ni2 CuZn35Ni2 CW507L CuZn36 CuZn36 CW601N CuZn35Pb2 CuZn35Pb1.5 CW602N CuZn36Pb3 CuZn36Pb3 CW508L CuZn37 CuZn37 CW604N CuZn37Pb0.5 CuZn37Pb0.5 CW607N CuZn38Pb1.5 CuZn38Pb1.5 CW717R CuZn38Sn1 CuZn38Sn1 CW715R CuZn38SnAl CuZn38SnAl CW610N CuZn39Pb0.5 CuZn39Pb0.5 CW612N CuZn39Pb2 CuZn39Pb2 CW614N CuZn39Pb3 CuZn39Pb3 CW509 CuZn40 CuZn40 CW723R CuZn40Mn1 CuZn40Mn1 CW720R CuZn40Mn1Pb CuZn40Mn1Pb CW612N CuZn40Pb2 CuZn40Pb2 CW622N CuZn44Pb2 CuZn44Pb2 CW500L CuZn5 CuZn5 40

41 Przykładowe materiały obrabiane Blok informacyjny Oznaczenie wg ISO S O Opis materiału Oznaczenie wg EN Numer wg EN Nazwa własne Stopy tytanu Duroplasty Termoplasty Kompozyty wzmocnione włóknem szklanym / węglowym TiCu Ti 2Cu TiAl5Sn2.5 Ti 5Al-2.5Sn TiAl6V Ti 6Al-4V Bakelit Resopal Pertinax Moltopren Plexiglas Hostalen Novodur Makralon GFK CFK 41

42 Blok informacyjny Wzory Nazwa parametru skrawania Oznaczenie parametru Jednostka Wzór Prędkość obrotowa n (min ) n = v c 1000 d 1. Prędkość skrawania d v c v.. 1 n c (m/min) = 1000 Posuw na ostrze f z (mm) f z v f = = z. n f z Posuw na obrót f (mm) f = f z. z Prędkość posuwu v f (mm/min) v f =. z. n f z Ilość generowanych wiórów Q (cm /min) Q = a e a p v f 1000 a e a p szerokość frezowania głębokość skrawania d 1 z średnica narzędzia 3,14 ilość zębów 42

43 Blok informacyjny Notatki 43

44 P.P.U.H. BRYK Kraczkowa 1663a tel tel/fax

45 NARZĘDZIA PEŁNOWĘGLIKOWE Materiały nieżelazne

46 LOREM IPSUM DOLOR SIT NARZĘDZIE DEDYKOWANE DO OBRÓBKI ZGRUBNEJ I WYKAŃCZAJĄCEJ STOPÓW ALUMINIUM I MIEDZI 3

47 FREZY WYKAŃCZAJĄCE 4 FREZY ZGRUBNE 5 FREZY ZGRUBNE Z ŁAMACZEM WIÓRA 6 FREZY KULOWE 7 FAZOWNIKI 8 WIERTŁA 9 ROZWIERTAKI 10 NARZĘDZIA PROFILOWE 11 PARAMETRY SKRAWANIA 12 OPRAWKI 14 REGENERACJA 15 KARTA DOBORU NARZĘDZIA 16 3

48 FREZY WYKAŃCZAJĄCE Grupa frezów dedykowanych do obróbki wykańczającej. Odpowiednio skonstruowana i precyzyjnie wykonana geometria narzędzia sprawia, że obróbka skrawaniem tego typu frezem jest bardzo efektywna. d 1 d 2 L a p L 1 z NR KAT WN WN WN WN WN WN WN WN WN WN WN WN WN WN Klasa h9 Możliwość modyfikacji każdego narzędzia. Zakres dostępnych średnic: od 4mm do 32mm Możliwość zamówienia narzędzi z chwytem Weldon i Whistle Notch Przedłóż życie narzędzia - program regeneracyjny - patrz strona 15 4

49 FREZY ZGRUBNE Frezy dedykowane do obróbki zgrubnej i półwykańczającej. Specialnie zajprojektowana geometria ostrza pozwala osiągnąć bardzo dobre wyniki skrawania. d 1 d 2 L a p L 1 z NR KAT WN WN WN WN WN Klasa h11 Możliwość modyfikacji każdego narzędzia. Zakres dostępnych średnic: od 4mm do 32mm Możliwość zamówienia narzędzi z ch wytem Weldon i Whistle Notch Przedłóż życie narzędzia - program regeneracyjny - patrz strona 15 5

50 FREZY ZGRUBNE Z ŁAMACZEM WIÓRA Linia frezów zgrubnych z idealnie zaprojektowanymi łamaczami wióra cechuje duża wydajność przy agresywnych parametrach skrawania. W opcji dodatkowej frezy te dostępne są z wysokowydajną powłoką DLC. Powłokę tą cechują wyjątkowe właściwości ślizgowe co wydłuża żywotność narzędzi. d 1 d 2 L a p L 1 z NR KAT WN WN WN WN WN Klasa h11 Możliwość modyfikacji każdego narzędzia. Zakres dostępnych średnic: od 4mm do 32mm Możliwość zamówienia narzędzi z chwytem Weldon i Whistle Notch Przedłóż życie narzędzia - program regeneracyjny - patrz strona 15 6

51 FREZY KULOWE Pełnowęglikowe frezy z kulistym zakończeniem części roboczej cechuje duża precyzja zadanego promienia. Podane standardowe długości części roboczych jak i długości całkowite narzędzi mogą być modyfikowane według indywidualnych potrzeb klienta. d 1 d 2 L a p L 1 z NR KAT WN WN WN WN WN WN Klasa h9 R + - 0,05 Możliwość modyfikacji każdego narzędzia. Zakres dostępnych średnic: od 4mm do 32mm Możliwość zamówienia narzędzi z chwytem Weldon i Whistle Notch Przedłóż życie narzędzia - program regeneracyjny - patrz strona 15 7

52 FAZOWNIKI Narzędzia dedykowane do operacji fazowania bądz zatępienia krawędzi. Fazowniki dostępne w trzech wymiarach kąta wierzchołkowego. Podane wymiary, długości fazowników mogą być modyfikowane. d 2 L L 1 z NR KAT WN WN WN WN WN WN WN WN WN WN WN WN WN WN WN Możliwość modyfikacji każdego narzędzia. Zakres dostępnych średnic: od 4mm do 32mm Możliwość zamówienia narzędzi z chwytem Weldon i Whistle Notch Przedłóż życie narzędzia - program regeneracyjny - patrz strona 15 8

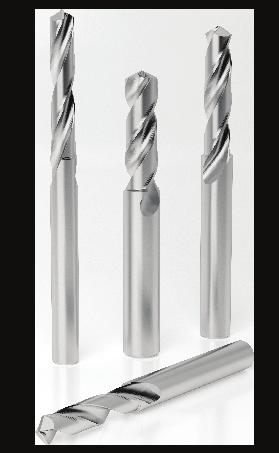

53 WIERTŁA Wiertła pełnowęglikowe dostępne są w dwóch wariantach, z wewnętrznym i zewnętrznym doprowadzeniem chłodziwa. Wiertła z chłodzeniem wewnętrznym dostępne są w zakresie średnic od 4 mm do 32 mm. Wiertła bez kanałów chłodzących w zakresie średnic od 3 mm do 32 mm. Oferowane wiertła dostępne są również z powłoką PVD dedykowaną do obróbki metali nieżelaznych. W ofercie dostępna jest także powłoka DLC. 9

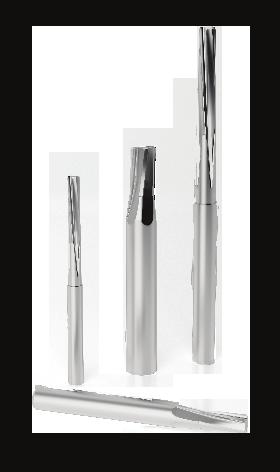

54 ROZWIERTAKI Rozwiertaki podobnie jak wiertła, produkowane są na zamówienie klienta. Produkujemy rozwiertaki w zakresie średnic od 3 mm do 32 mm. Gwarantujemy szybki czas realizacji zamówień oraz doradztwo w kwestii doboru parametrów skrawania i technologii obróbki. 10

55 NARZĘDZIA PROFILOWE Pełnowęglikowe narzędzia profilowe to narzędzia wykonywane na specjalne zamówienia klientów. Narzędzia opracowywane są na podstawie dostarczonych rysunków detali bądź szkiców. Na bazie tego powstają pierwsze propozycje narzędzi, które po pozytywnej akceptacji klienta trafiają do produkcji. Dysponujemy wykwalifikowaną kadrą inżynierów, dostępem do zaawansowanych programów CAD/CAM oraz specjalistycznym parkiem maszynowym. Dzięki temu mamy możliwość bardzo szybko odpowiedzieć na zapytanie dotyczące narzędzi specjalnych. 11

56 WARTOŚCI WYJŚCIOWE PARAMETRY SKRAWANIA FREZY WYKAŃCZAJĄCE a p max x d1 a e 0,6-1,0 x d1 d1=6/z2 d1=6/z3 d1=8/z2 d1=8/z3 d1=10/z2 d1=10/z3 d1=12/z2 d1=12/z3 d1=14/z2 d1=14/z3 d1=16/z2 d1=16/z3 d1=20/z3 d1=20/z4 Materiał obrabiany Vc [m/min] fz fz fz Fz Fz fz fz fz fz fz fz fz fz Aluminium niskostopowe Stop aluminum do 10% Si Stop aluminium powyżej 10% Si Miedź niskostopowa Stop miedzi do obróbki plast. Stop miedzi specjalny 700 0,05 0,05 0,06 0,06 0,07 0,065 0,08 0,07 0,11 0,08 0,15 0,09 0, ,04 0,04 0,05 0,05 0,06 0,06 0,07 0,07 0,09 0,09 0,12 0,12 0, ,04 0,04 0,05 0,05 0,06 0,06 0,07 0,07 0,09 0,09 0,12 0,12 0, ,03 0,03 0,04 0,04 0,05 0,05 0,06 0,06 0,07 0,07 0,08 0,08 0, ,03 0,03 0,04 0,04 0,05 0,05 0,06 0,06 0,07 0,07 0,08 0,08 0, ,03 0,03 0,04 0,04 0,05 0,05 0,06 0,06 0,07 0,07 0,08 0,08 0,12 Mosiądz 280 0,03 0,03 0,04 0,04 0,05 0,05 0,06 0,06 0,07 0,07 0,08 0,08 0,12 Magnez i jego stopy 220 0,04 0,04 0,05 0,05 0,06 0,06 0,07 0,07 0,09 0,09 0,12 0,12 0,17 FREZY ZGRÓBNE I ZGRÓBNE Z ŁAMACZEM WIÓRA a p max x d1 a e 0,6-1,0 x d1 Materiał obrabiany Aluminium niskostopowe Stop aluminium do 10% Si Stop aluminium powyżej 10% Si Vc [m/min] d1=8 d1=10 d1=12 d1=16 d1=20 fz fz fz fz fz 700 0,06 0,065 0,07 0,09 0, ,05 0,06 0,07 0,12 0, ,05 0,06 0,07 0,12 0,17 Miedź niskostopowa 200 0,04 0,05 0,06 0,08 0,12 Stop miedzi do obróbki plast. Stop miedzi specjalny 180 0,04 0,05 0,06 0,08 0, ,04 0,05 0,06 0,08 0,12 Mosiądz 280 0,04 0,05 0,06 0,08 0,12 Magnez i jego stopy 220 0,05 0,06 0,07 0,12 0,17 12

57 WARTOŚCI WYJŚCIOWE PARAMETRY SKRAWANIA FREZY KULOWE a p max x d1 a e 0,6-1,0 x d1 Materiał obrabiany Aluminium niskostopowe Stop aluminium do 10% Si Stop aluminium powyżej 10% Si Vc [m/min] d1=6 d1=8 d1=10 d1=12 d1=16 d1=20 fz fz fz Fz Fz fz 750 0,05 0,06 0,07 0,08 0,15 0, ,04 0,05 0,06 0,07 0,12 0, ,04 0,05 0,06 0,07 0,12 0,17 Miedź niskostopowa 230 0,03 0,04 0,05 0,06 0,08 0,12 Stop miedzi do obróbki plast ,03 0,04 0,05 0,06 0,08 0,12 Stop miedzi specjalny 80 0,03 0,04 0,05 0,06 0,08 0,12 Mosiądz 145 0,03 0,04 0,05 0,06 0,08 0,12 Magnez i jego stopy 350 0,04 0,05 0,06 0,07 0,12 0,17 FAZOWNIKI d1=6 d1=8 d1=10 d1=12 d1=16 Materiał obrabiany Aluminium niskostopowe Stop aluminium do 10% Si Stop aluminium powyżej 10% Si Vc [m/min] fz fz fz Fz fz 350 0,059 0,08 0,1 0,1 0, ,059 0,08 0,1 0,1 0, ,059 0,08 0,1 0,1 0,15 Miedź niskostopowa 200 0,04 0,05 0,07 0,07 0,1 Stop miedzi do obróbki plast. Stop miedzi specjalny 190 0,04 0,05 0,07 0,07 0, ,04 0,05 0,07 0,07 0,1 Mosiądz 200 0,04 0,05 0,07 0,07 0,1 Magnez i jego stopy 180 0,054 0,07 0,09 0,1 0,13 13

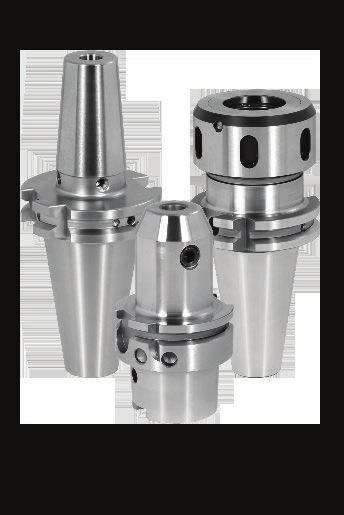

58 OPRAWKI W ofercie firmy BRYK dostępna jest również cała gama oprawek dedykowanych do narzędzi rotacyjnych. Oprawki oferowane są w zależności od rodzaju mocowania w maszynie, czyli kolejno HSK (DIN 69893), SK (DIN69871), SK (DIN2080) oraz MAS BT. Każda z powyższych grup dostępna jest ze względu na sposób mocowania narzędzia w oprawce. Narzędzia mocowane w oprawce typu ER, Weldon, Hydro oraz Thermo. W zależności od potrzeb klienta, istnieje możliwość wykonania pełnej usługi polegającej na produkcji narzędzia, doborze oprawki, następnie założeniu narzędzia w oprawce, wyważeniu i przekazaniu do klienta kompletnego zestawu z protokołem pomiarowym. 14

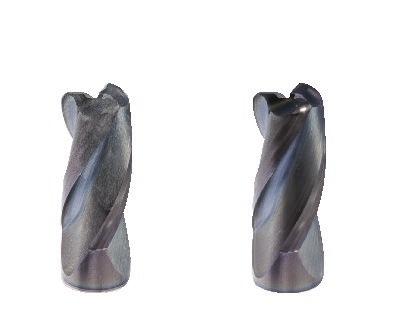

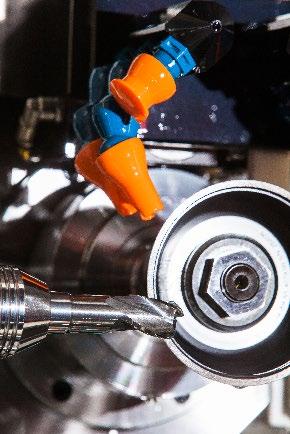

59 REGENERACJA Firma BRYK świadczy pełen zakres usług ostrzenia i regeneracji narzędzi pełnowęglikowych zarówno produkcji własnej jak i obcej. Doświadczona kadra pracowników ma do dyspozycji specjalistyczny park maszynowy. W procesie ostrzenia narzędzi jest wstanie zachować oryginalną geometrię narzędzia. W zależności od potrzeb klientów świadczymy usługi doboru i powlekania narzędzi powłokami PVD, PAPVD i CVD. Oferowane powłoki w zdecydowany sposób wydłużają żywotność narzędzi. Powłoka DLC oraz powłoka diamentowa dedykowana jest do obróbki grafitu oraz stopów nieżelaznych. 15

60 KARTA DOBORU NARZĘDZIA NAZWA KLIENTA ADRES OSOBA KONTAKTOWA NR TEL. INFORMACJE O NARZĘDZIU: FREZY Nazwa Ilość Proces obróbczy Średnica robocza d1ø Średnica chwytu d2ø Głębokość skrawania ap Długość chwytu L1 Długość całkowita L Ilość ostrzy z Podziałka: symetryczna (frezowanie itp.) asymetryczna Kąt pochylenia linii śrubowej stały zmienny Naroże: prom. naroża r faza naroża f Rodzaj uchwytu: walcowy Weldon Whistle notch inny Powłoka Doprowadzenie chłodziwa: wewnętrzne zewnętrzne Rodzaj obróbki: zgrubna wykańczająca Pozostałe informacje: INFORMACJE O NARZĘDZIU: WIERTŁA I FAZOWNIKI Nazwa Ilość Proces obróbczy (frezowanie itp.) Średnica robocza d1ø Średnica chwytu d2ø Głębokość wiercenie ap Długość chwytu L1 Długość całkowita L prawoskrętne lewoskrętne Pozostałe informacje: Rodzaj uchwytu: walcowy Weldon Whistle notch inny Powłoka Doprowadzenie chłodziwa: wewnętrzne zewnętrzne Rodzaj obróbki: zgrubna wykańczająca Tolerancja otworu: przelotowy nieprzelotowy Otwór poprzeczny: tak nie MATERIAŁ OBRABIANY: Nazwa Numer/Oznaczenie wg. normy Twardość/wytrzymałość Przerwania: Otwór stopniowy: tak tak nie nie PARAMETRY MASZYNY: Producent i typ Moc napędu Obroty Ilość wrzecion Pozycja wrzeciona: pionowa Typ oprawki z wew. chłodzeniem pozioma Posuw Chłodzenie/smarowanie: brak sprężone pow. olej mgła olejowa emulsja % inne Wydatek chłodziwa [l/min] Ciśnienie chłodziwa [bar] Sporządził Data i podpis 16

61

62 P.P.U.H. BRYK Kraczkowa 1663a
