Urządzenia firmy AC PROREF pracujące z naturalnymi czynnikami chłodniczymi R744 oraz R290.

Transkrypt

1 Urządzenia firmy AC PROREF pracujące z naturalnymi czynnikami chłodniczymi R744 oraz R290. 1

2 Koniec z R404A/R507 Od połowy 2016 roku ilość zamawianych urządzeń na R404A/R507 spadła kilkukrotnie Lukę po R404A/R507 wypełniły urządzenia na R407F, R449A, R452A, jako gazy z grupy A1 niepalne, nietoksyczne Powyższe zamienniki, w interesujących nas aplikacjach, będą mogły być stosowane do 1 stycznia

3 Koniec z R404A/R507 Czynniki z grupy HFO mają bardzo niskie GWP (nawet znacznie poniżej <150) Niestety są już w grupie A2L (łatwopalne) co wiąże się z limitami napełnienia 3

4 Czynniki naturalne nie podlegają ustawie F-gazowej, ale ich użycie wiąże się z innymi ograniczeniami/trudnościami Czynniki naturalne Amoniak R717 GWP 0 Dwutlenek węgla R744 GWP 1 Propan R290 GWP 3,3 4

5 Tryb pracy urządzeń chłodniczych na czynniku CO2 Podkrytyczny Nadkrytyczny 5

6 Urządzenia AC PROREF pracujące z dwutlenkiem węgla Nadkrytyczne (tylko MT układy do średnich temperatur) Booster (LT i MT jeden agregat wspólny do układów na średnie i niskie temperatury) Booster LT (tylko LT układy do niskich temperatur) 6

7 Urządzenia AC PROREF pracujące z dwutlenkiem węgla Układ z zaworem obejściowym gazu (flash gas bypass) Układ z zaworem obejściowym gazu i sprężarką równoległą, ejectorami gazowymi i cieczowymi (dla urządzeń o wydajnościach powyżej kw) Aplikacje tylko niskotemperaturowe, bez zaworu obejściowego, sprężarki MT pracujące bezpośrednio na ciśnieniu zbiornika cieczy 7

8 Urządzenia CO2 nadkrytyczne oraz booster Maksymalne ciśnienia dopuszczalne o Tłoczenie MT + chłodnica gazu bar o Zbiornik czynnika, linia cieczowa, ssanie MT, rurociąg upustowy nieskroplonego gazu 60 bar o Ssanie LT 28 bar (lub 60 bar przy zastosowaniu sprężarek nadkrytycznych np. Copeland lub Dorin) 8

9 Urządzenia nadkrytyczne oraz booster 9

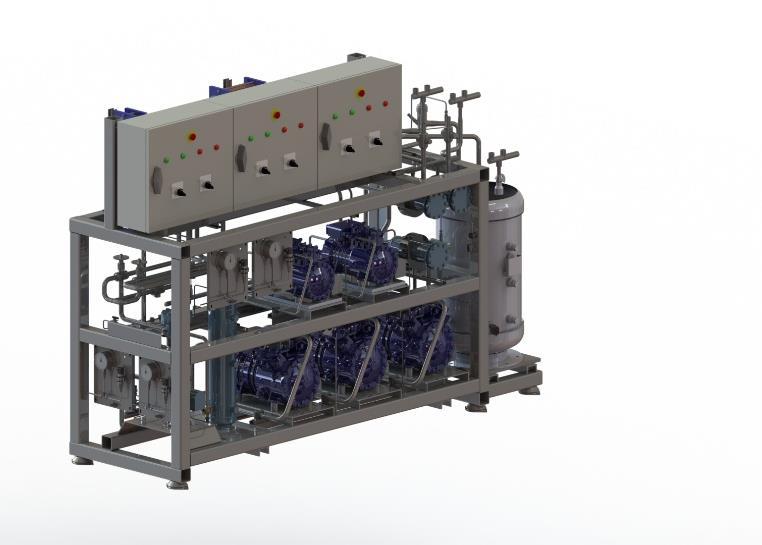

10 Urządzenia pracujące z CO2 10

11 Urządzenia pracujące z CO2 Komponenty Sprężarki nadkrytyczne i podkrytyczne 11

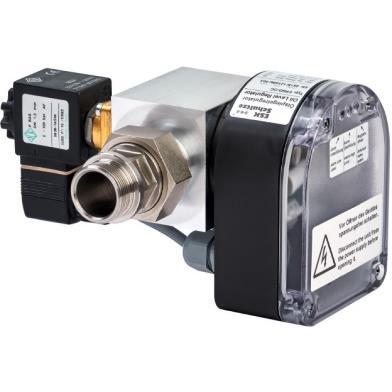

12 Urządzenia pracujące z CO2 Komponenty System kontroli oleju 12

13 Urządzenia pracujące z CO2 Komponenty Zbiorniki czynnika, oleju 13

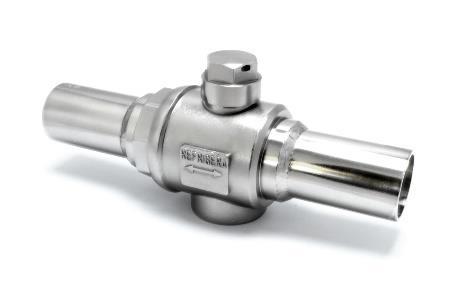

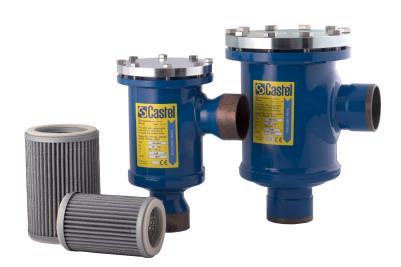

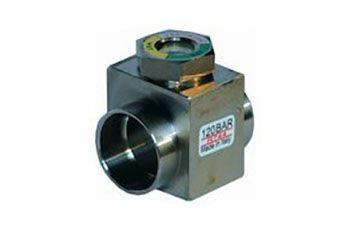

14 Armatura Urządzenia pracujące z CO2 Komponenty 14

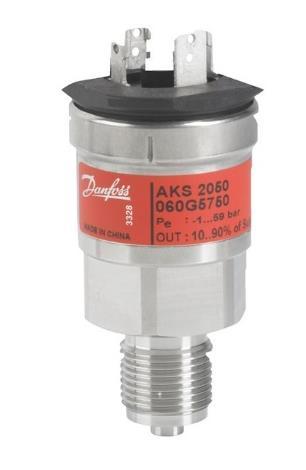

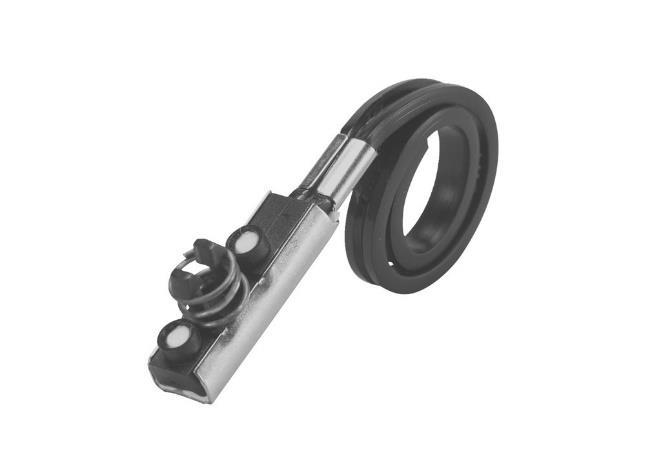

15 Urządzenia pracujące z CO2 Komponenty Automatyka kontrolno-pomiarowa 15

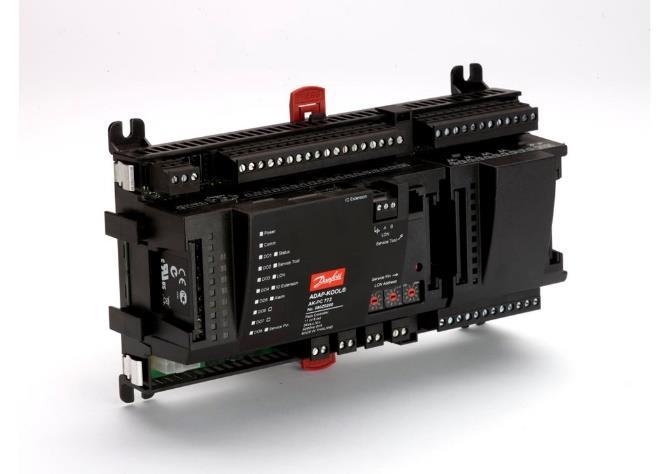

16 Urządzenia pracujące z CO2 Komponenty - sterowanie NEW Type Descripti on AK-PC 772 Trans Crit. CO2 Mini- Booster Control r AK-PC 772A HW-update + minor SW updates AK-PC 781 HFC /T.C. CO2 Pack Control r AK-PC 781A* HW-update + minor SW updates AK-PC 781A ejector** Control of ejector added AK-PC 783 HFC/CO2 Cascade Control r AK-PC 783A HW-update + minor SW updates AK-PC 782A T.C Pack Control r replaces 2-3 AK-PC 781A HFC - - CO2 Suction Groups # Compres sors Heat Reclaim 3 MT+IT and 2 LT 3 MT+IT and 2 LT (IT integr.) MT + 3LT or 4MT + 4 LT 12 (8/7/6MT 4/5/6 LT) 8 MT+IT and 4 LT Standard Standard Adv. Adv. Adv. Standard Standard Adv. Release 2017-Q Q Q Q Q1 16

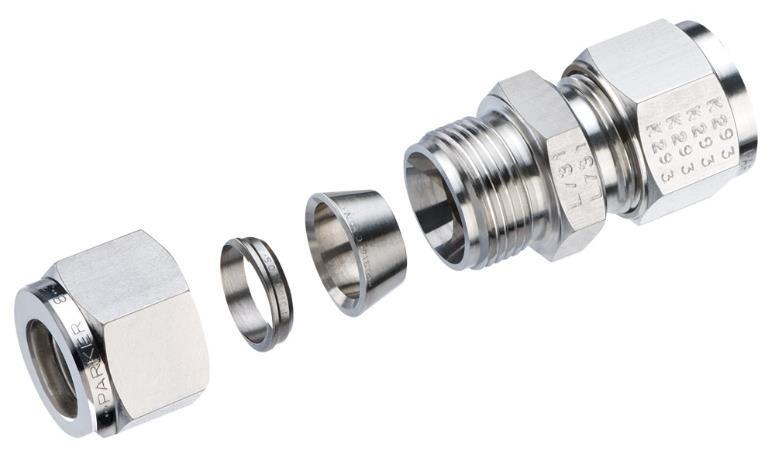

17 Urządzenia pracujące z CO2 Komponenty Przyłącza, zawory serwisowe, złączki 17

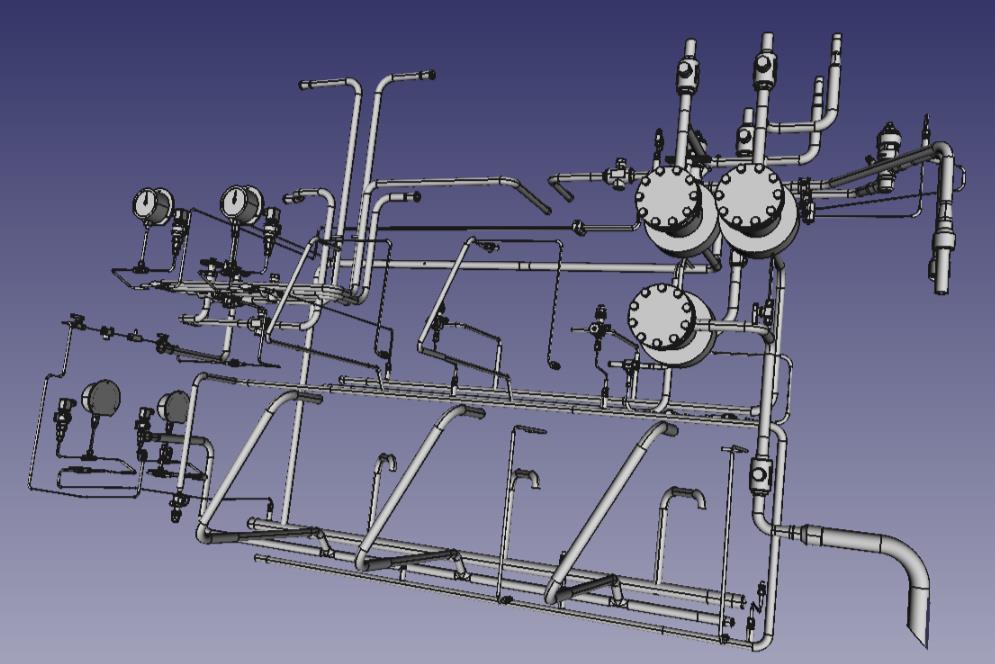

18 Rurociągi Urządzenia pracujące z CO2 Komponenty Ze stali nierdzewnej Z miedzi K65 18

19 Urządzenia pracujące z czynnikiem R290 Czynnik R290 jest substancją łatwopalną, sklasyfikowanym jako A3 Z uwagi na istniejące limity napełnień, w większości zastosowań pracuje w układach zamkniętych schładzaczach cieczy, instalowanych w miejscach specjalnego przeznaczenia 19

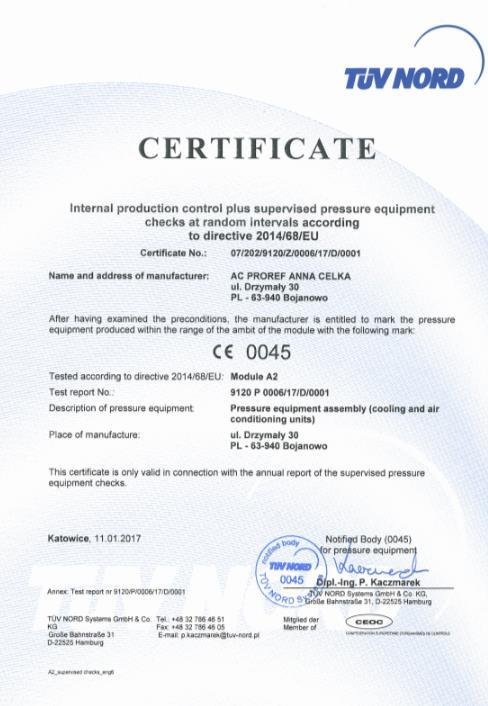

20 Certyfikacja AC PROREF jest certyfikowany przez Jednostkę Notyfikowaną TUV Nord. Wszystkie urządzenia na czynnik CO2 wyprodukowane w AC PROREF przechodzą odbiór jednostkowy w Module G 20

21 Dziękuję 21
