1 13 CUPRUM Czasopismo Naukowo-Techniczne Górnictwa Rud nr 3 (84) 2017, s Projektowanie wentylacji lutniowej przy drążeniu chodników kombajnem w kopalniach rud miedzi Dariusz Obracaj Akademia Górniczo-Hutnicza, Wydział Górnictwa i Geoinżynierii, Kraków, Dariusz Obracaj, obracaj@agh.edu.pl Streszczenie W artykule przedstawiono zasady projektowania wentylacji lutniowej w kopalniach rud miedzi. Omówiono zasady obliczania wymaganego strumienia powietrza w wyrobiskach przewietrzanych za pomocą lutniociągów w kopalniach rud miedzi. Przedstawiono sposób wyznaczenia wydajności i spiętrzenia wentylatora lutniowego współpracującego z lutniociągiem nieszczelnym. Przedstawiono przykład projektowy wentylacji lutniowej z wykorzystaniem programu komputerowego AGHWEN 4.0. Słowa kluczowe: wentylacja kopalń, wentylacja odrębna, oprogramowanie Auxiliary ventilation design during driven of headings by roadheader in copper ore mines Abstract The principles of design of auxiliary ventilation in copper ore mines are discussed. The principles of calculating the required airflow in dead-end headings in copper ore mines were presented. The method of determining the air quantity and total pressure of duct fan cooperating with a leaky ducting was presented. An example of auxiliary ventilation design using the AGHWEN 4.0 software was presented. Key words: mine ventilation, auxiliary ventilation, software Wstęp Podczas projektowania wentylacji odrębnej oblicza się wymagany strumień objętościowy powietrza doprowadzanego do przodka drążonego wyrobiska oraz dobiera i określa rodzaj i sposób zabudowy lutni, wentylatorów lutniowych oraz pozostałych elementów wentylacji lutniowej. W kopalniach podziemnych wykorzystuje się systemy wentylacji ssącej, tłoczącej lub kombinowanej [3, 6, 10, 12]. W warunkach polskich kopalń rud miedzi najczęściej wykorzystuje się wentylację tłoczącą, ale zdarzają się również przypadki zastosowania wentylacji ssącej. Projektowanie wentylacji odrębnej sprowadza się do obliczenia wymaganej ilości powietrza w przodku wyrobiska dla jego maksymalnego wybiegu i obliczeniu wymaganej wydajności oraz sprężu wentylatora lutniowego przy uwzględnieniu lutniociągu nieszczelnego [2, 3, 4]. W kopalniach rud miedzi niezbędne jest uwzględnienie wymaganego strumienia powietrza przede wszystkim z uwagi na rozrze-

2 14 dzenie gazów szkodliwych wydzielanych z maszyn samojezdnych [1, 7, 12, 13]. Przy drążeniu wyrobisk za pomocą kombajnu istotnego znaczenia nabiera również dobór parametrów wentylacji lutniowej w aspekcie konieczności odpylania powietrza. Strumień powietrza, który należy doprowadzić do przodka, powinien w zasadzie zapewnić załodze wymagany komfort pracy uzależniony od składu chemicznego, temperatury, wilgotności i prędkości przepływu powietrza. W praktyce chodzi o rozrzedzenie do wartości dopuszczalnych gazów, tworzących się podczas drążenia wyrobiska podziemnego (bądź też wydzielających się z górotworu), oraz ich usunięcie w żądanym czasie. Strumień powietrza w przodku wyrobiska powinien również zapewniać skuteczne odpylanie. Z uwagi na coraz większą głębokość prowadzenia robót górniczych znaczenia nabiera również prognoza warunków klimatycznych w wyrobisku oraz dobór urządzeń chłodniczych. 1. Określenie wymaganego strumienia powietrza w przodku wyrobiska ślepego Strumień powietrza, który należy dostarczyć do przodka wyrobiska ślepego, musi zapewniać: minimalną, dopuszczalną przepisami górniczymi prędkość przepływu powietrza w przekroju poprzecznym wyrobiska; dopuszczalne stężenie gazów w wyrobisku, które wydzielają się z górotworu; rozrzedzenie gazów odstrzałowych przy drążeniu wyrobiska za pomocą materiałów wybuchowych, rozrzedzenie gazów spalinowych przy stosowaniu Samojezdnych Ciężkich Maszyn Górniczych (SCMG). Przy projektowaniu wentylacji lutniowej przyjmuje się największą wartość strumienia powietrza, wynikającą z podanych powyżej kryteriów. Strumień powietrza musi również zapewniać takie warunki pracy w przodku wyrobiska ślepego, aby oprócz składu gazów również temperatura i wilgotność powietrza spełniały wymagane warunki mikroklimatu, oznaczane za pomocą wskaźnika temperatury zastępczej klimatu. Wymagany strumień powietrza Q min, z uwagi na minimalną prędkość przepływu, jest iloczynem tej prędkości i przekroju poprzecznego wyrobiska. Zalecane jest przyjmowanie współczynnika korekcyjnego na poziomie 1,5 [1] dla robót przygotowawczych. Dla pozostałych kryteriów zasady obliczeń strumienia powietrza w drążonych wyrobiskach ślepych w warunkach kopalń rud miedzi zostały przedstawione w dalszej części artykułu Wymagany strumień powietrza dla rozrzedzenia gazów wydzielających się z górotworu Wymagany strumień powietrza doprowadzanego do przodka z uwagi na prognozowaną ilość wydzielającego się gazu z górotworu Q G (m 3 /s) obliczany jest według następującej zależności:

3 15 qg 100K Cmax QG Cmax C0K (1) gdzie: q G strumień objętości gazów wydzielających się z górotworu do wyrobiska, m 3 /s; C max dopuszczalne stężenie gazu w powietrzu kopalnianym, %; C 0 stężenie gazu w prądzie opływowym powietrza, %; K współczynnik uwzględniający szczytowe wydzielanie gazu, najczęściej przyjmowany jest K=1,5. Jeżeli znana jest prognoza wydzielania lub emanacji gazów szkodliwych z górotworu należy zsumować wymagany strumień powietrza dla każdego z określanych gazów Wymagany strumień powietrza dla rozrzedzenia gazów odstrzałowych przy robotach górniczych z wykorzystaniem MW W literaturze fachowej, szereg autorów podaje wzory na obliczenie koniecznego strumienia powietrza dla przewietrzania ślepego wyrobiska ze względu na zużycie MW [1, 4, 5]. We wzorach tych występuje wielkość ładunku odpalanego jednorazowo oraz współczynniki przeliczeniowe, określające strumień wydzielających się gazów odstrzałowych w zależności od rodzaju MW. Strumień powietrza Q MW (m 3 /s) konieczny dla przewietrzania ślepego wyrobiska ze względu na stosowanie MW (gazy odstrzałowe) oblicza się ze wzoru: dla wentylacji tłoczącej: lub Q MW F 0,13 t Q przew 1 k exp ln 3 zaw m MW max F 2 L 2 2 F k 3 zaw mmw max L l MW 0,13 (3) t przew F gdzie: F przekrój wyrobiska, m 2 ; t przew czas przewietrzania po robotach strzelniczych, min; k zaw współczynnik zawilgocenia wyrobiska: k zaw =0,8 skały suche; k zaw =0,6 skały mokre; k zaw =0,3 skały wodonośne; m MWmax maksymalny ładunek MW zużyty jednorazowo do odstrzału urobku w przodku, kg; L długość wyrobiska, m; i względny współczynnik strat powietrza w lutniociągu (przyjmuje się i =1). 2 l (2)

4 16 W długim wyrobisku ślepym w pewnej krytycznej odległości od czoła przodka następuje zmniejszenie się stężenia gazów postrzałowych w powietrzu płynącym tym wyrobiskiem do granic obowiązujących przepisami. Tę odległość przyjęto nazywać odległością graniczną L gr [4, 5]. Jeżeli L < L gr, co w przypadku robót przygotowawczych w kopalniach rud miedzi często jest spełnione, to we wzorach (2) i (3) zakłada się odległość graniczną, obliczaną wg wzoru: 100 kdyf mmw max kgs Lgr (4) F C gdzie: k gs C COdop CO dop wskaźnik ilości gazów odstrzałowych w przeliczeniu na tlenek węgla, przyjmowany może być w zależności od zwięzłości skał w zakresie od 0,04 do 0,065 m 3 /kg [5]; dopuszczalne stężenie chwilowe CO, %, zazwyczaj przyjmuje się wartość NDSCh tlenku węgla; pozostałe oznaczenia jak we wzorze (3) dla wentylacji ssącej: Q 0,3 m MW max MW Lod (5) t przew F gdzie L od długość strefy odrzutu gazów po odstrzale ładunku MW (L od =m MWmax +15), pozostałe oznaczenia jak we wzorze (3) Wymagany strumień powietrza z uwagi na stosowanie maszyn z silnikiem spalinowym W górnictwie światowym szczególną uwagę poświęca się spalinom z silników Diesla i sposobom wentylacyjnego rozrzedzania składników spalin do wartości dopuszczalnych w powietrzu kopalnianym. W spalinach wyróżnia się składniki gazowe, parę wodną i cząstki stałe (DPM). Silniki wydzielają również ciepło do powietrza wentylacyjnego. Wymagany strumień powietrza z uwagi na konieczność rozrzedzenia gazów spalinowych zależny jest od strumienia gazów spalinowych i zawartości poszczególnych składników w tych spalinach. Z uwagi na szkodliwość składników spalin sumuje się wymagany strumień powietrza dla poszczególnych składników. Dodatkowo przy emisji substancji szkodliwych do powietrza uwzględnia się współczynnik bezpieczeństwa, związany z nierównomiernością wydzielania, efektywnością rozrzedzania spalin, czy szkodliwością substancji. W górnictwie podziemnym ogólną zależność na rozrzedzenie składników spalinowych przedstawia się w następującej postaci: k s q D C i Q D k q s n D i 1 Ci C współczynnik nierównomierności wydzielania, przyjmuje się najczęściej k s =1,5; strumień objętości spalin wydzielanych z rury wydechowej maszyny, m 3 /s; stężenie i-tego składnika wśród n składników toksycznych w spalinach, imac (6)

5 17 C imac przeliczone w zależności od prędkości obrotowej silnika, ppm; dopuszczalne wartości stężenia i-tego składnika gazów toksycznych w powietrzu kopalnianym, ppm. W USA i Kanadzie stosuje się wskaźnik zapotrzebowania powietrza jako sumę stężeń gazów i cząstek stałych w odniesieniu do maksymalnych, dopuszczalnych stężeń poszczególnych wskaźników, który wyrazić można wzorem: CO NO DPM SO2 DPM NO2 DPM EQI 1,5 1,2 (7) 50 2, W liczniku występują stężenia gazów toksycznych i części stałych (DPM) w spalinach, a w mianownikach dopuszczalne stężenia tych gazów, które zależą od przepisów obowiązujących w danym kraju. Stężenia gazów podawane są w jednostkach udziału milionowej części składnika w mieszaninie gazowej. Wydzielanie gazów spalinowych sprawdza się przy różnym stopniu obciążenia silnika [7]. Odpowiedni przepływ powietrza dla wyrobiska to taki, który zmniejszyłby wartość EQI do wartości 3, w celu ustalenia dopuszczalnego poziomu wentylacji: Q q EQI 3 D D (8) Istotą wyznaczania wymaganego strumienia powietrza dla rozrzedzenia spalin są stężenia składników toksycznych w spalinach, przeliczone w zależności od prędkości obrotowej silnika. Jeżeli pomiary wydzielania gazów spalinowych nie uwzględniają różnych wartości obciążenia silnika, to wartości wymaganego strumienia objętości powietrza są zwykle zwiększane wskaźnikiem obciążenia maszyny, a więc nierównomiernością wydzielania. Końcowa wartość wymaganego strumienia powietrza odpowiada wartości największej przy określonym stopniu obciążenia silnika. Wymagania odnośnie do składników spalin z silników wysokoprężnych zmieniają się bardzo szybko, w celu eliminacji ich szkodliwości. Istotą jest zmniejszanie emisji cząstek stałych (DPM), węglowodorów i tlenków azotu (NO x ). Osiąga się to poprzez stosowanie katalizatorów w maszynach z silnikami Diesla. W Unii Europejskiej i w USA obowiązują normy oznaczone odpowiednio jako EU Stage IV i Teir 4 dla spalin z silników Diesla. Silniki według tych standardów osiągają równowagę pomiędzy zmniejszeniem emisji DPM i NO x. Nie mniej jednak, jak wykazują badania, pojawiają się skutki uboczne poprzez zwiększone utlenianie NO do NO 2 [7]. Dlatego w USA obniżono wartość najwyższego dopuszczalnego stężenia NO 2 z 3 ppm do 0,2 ppm. W Unii Europejskiej w latach wejdą przepisy o stosowaniu silników EU STAGE V, w których dopuszczalne stężenia składników spalin będą jeszcze bardziej zredukowane. W przypadku wyrobisk ślepych z wentylacją odrębną znaczenie ma również liczba i czas przebywania maszyn w wyrobisku. Wymagany strumień objętościowy powietrza dla pojedynczej maszyny z silnikiem spalinowym Q D w takim przypadku obliczany jest z zależności: Q D 2L qs vt n i1 C imac Ci C 1 (9) iopł

6 18 gdzie: q s strumień gazów spalinowych emitowanych do powietrza kopalnianego przez jedną maszynę, m 3 /s; L maksymalna długość wyrobiska ślepego, m; v prędkość jazdy maszyny, m/s; t czas przebywania maszyny w wyrobisku, s; C iopł dopuszczalne wartości stężenia i-tego składnika gazów toksycznych w powietrzu kopalnianym, ppm. Pozostałe obliczenia jak w poprzednich wzorach. Obliczanie wymaganego strumienia powietrza z uwagi na mierzoną wartość strumienia objętości spalin wydzielających się z rury wydechowej maszyny z silnikiem Diesla dla różnych stanów jej obciążenia jest uciążliwe. Dlatego w przypadku bardziej ogólnych obliczeń lub kiedy nie ma możliwości zastosowania urządzeń pomiarowych emisji spalin wykorzystuje się uśredniony wskaźnik ilości powietrza w odniesieniu do mocy silnika spalinowego. Wymagany strumień powietrza w zależności od średniej mocy silników w różnych krajach podano w tabeli 1. Tabela 1. Wymagany strumień powietrza dla rozrzedzenia spalin z silników spalinowych w górnictwie podziemnym innych krajów Kraj Australia Nowa Południowa Walia Australia Zachodnia (Qeensland) Canada Chile Wymagany strumień powietrza 0,06 m 3 /s na 1 kw maksymalnej mocy, ale nie mniej niż 3,5 m 3 /s 0,05 m 3 /s na 1 kw, ale nie mniej niż 2,5m 3 /s 0,06 m 3 /s na 1 kw, ale nie mniej niż 2,5m 3 /s 0,045-0,092 m 3 /s na 1 kw 0,063 m 3 /s na 1 kw Chiny 0,067 m 3 /s na 1 kw RPA 0,063 m 3 /s na 1 kw USA wytyczne MSHA * * Mine Safety and Health Administration (MSHA) Komentarz w powietrzu dopływającym do maszyny jeśli NOx<1000 ppm jeśli NOx>1000 ppm lub CO>1500 ppm w zależności od prowincji, ale najczęściej nie dopuszcza się mniejszych wartości niż 0,06 m 3 /s dla 1 KW według 2,83 m 3 /s na 1 koń mechaniczny efektywnej mocy wypracowane na podstawie najlepszych praktyk dla określonego wydatku spalin w rurze wydechowej W USA (MSHA) zaleca się dla silników ze standardem EPA Tier IV, aby wymagany strumień powietrza potrzebny do rozcieńczania zanieczyszczeń gazowych mieścił się w zakresie 0,022-0,028 m 3 /s (średnio 0,025 m 3 /s) na 1 kw mocy maszyny oraz 0,009-0,011 m 3 /s (średnio 0,01 m 3 /s) na 1 kw dla rozrzedzenia części stałych (DPM). Wartości te zawierają 10-proc. współczynnik bezpieczeństwa powyżej średniej wartości, zmierzonej dla silników spełniających warunki Tier IV.

7 19 Oprócz emisji składników gazowych i cząstek stałych, w USA zwraca się również uwagę na emisję ciepła do powietrza kopalnianego. Zaleca się przyjmować strumień powietrza z uwagi na asymilację ciepła od maszyn z silnikami spalinowymi dla średnich warunków obciążenia silników i również średnich warunków środowiskowych (temperatury i wilgotności powietrza) na poziomie 0,075 m 3 /s na 1 kw mocy silnika [8]. W wielu krajach, oprócz wyznaczania wymaganego strumienia powietrza dla rozrzedzenia składników gazowych cząstek stałych w spalinach, wyznacza sie również wymagany strumień dla odprowadzenia ciepła pochodzącego od silników. Dla nowo projektowanych wyrobisk lub pól eksploatacyjnych przyjmuje się zazwyczaj strumień powietrza w ilości 0,1 m 3 /s na 1 kw mocy silnika dla rozrzedzenia zarówno gazów i cząstek stałych, jak i odprowadzenia ciepła. W kopalniach LGOM-u na szeroką skalę wykorzystuje się maszyny samojezdne z napędem Diesla i stosuje się głównie wskaźnik ilości powietrza w zależności od mocy maszyny samojezdnej. Wskaźnik ilości powietrza przyjmuje się najczęściej 0,083 m 3 /s na 1 KM mocy silnika, tj. około 0,11 m 3 /s na 1 KW. Niezbędną ilość powietrza Q SCMG ze względu na moc i liczbę samojezdnych, ciężkich maszyn górniczych (SCMG) oblicza się wg zależności: gdzie: M SCMG k powscmg w cpscmg Q SCMG M k w, m 3 /s (10) SCMG powscmg cp SCMG moc pracujących SCMG, KM; wskaźnik ilości powietrza dla SCMG, (m 3 /s)/(km); współczynnik czasu pracy SCMG zależny od harmonogramu pracy ma szyn w wyrobisku Wymagany strumień powietrza względu na wielkość wydobycia rudy Zapotrzebowanie powietrza w oddziale, w którym pracuje większa liczba maszyn urabiających i odstawczych z silnikami Diesla, może być określane za pomocą przelicznika wymaganego strumienia powietrza do rozrzedzania gazów i cząstek stałych odniesionego do wartości wydobycia rudy. K.C. Wallace [13] podaje wskaźniki ilości powietrza występujące w kopalniach rud w USA, które mieszczą się w zakresie 0,3-22 tony powietrza na tonę rudy, czyli od 0,165 m 3 /min do 12,5 m 3 /min na 1 tonę wydobycia dobowego w zależności od rodzaju kopalni, struktury sieci wentylacyjnej, liczby maszyn spalinowych itp. W polskich kopalniach rud miedzi zapotrzebowanie ilości powietrza w oddziałach wydobywczych określane jest również poprzez wskaźnik ilości powietrza (strumienia objętości), w zależności od wielości wydobycia. Niezbędną ilość powietrza ze względu na wielkość wydobycia rudy oblicza się wg zależności: gdzie: W d k w Q w W k (11) d wydobycie dobowe, t/d; branżowy wskaźnik ilości powietrza ze względu na wielkość wydobycia rudy, (m 3 /s)/(t/d). w

8 20 Wydobycie dobowe można określić wg zależności: gdzie: F przekrój poprzeczny wyrobiska, m 2 ; z sr średni zabiór jednego cyklu urabiania, m; c sr średnia liczba cykli na dobę, cykl/dobę; obj sr średni ciężar objętościowy urobku, t/m 3. W d F z c, (12) sr sr obj sr Wskaźnik zapotrzebowania powietrza z uwagi na wielkość wydobycia jest jednak wskaźnikiem orientacyjnym i dla wyrobisk ślepych może być odmienny niż dla wyrobisk z wentylacja opływową. W polskich kopalniach rud miedzi może on być przyjmowany z zakresu 2,5-7,5 m 3 /min na jedną tonę dobowego wydobycia rudy dla oddziału przygotowawczego [1]. Dla pojedynczego wyrobiska ślepego powinien jednak być określany według emisji spalin lub wskaźnika mocy maszyny samojezdnej Strumień powietrza z uwagi na wymagania urządzenia odpylającego W przypadku drążenia wyrobisk za pomocą kombajnów wymagane jest odpylanie powietrza. W razie realizacji wentylacji tłoczącej konieczne jest stosowanie urządzeń odpylających w strefie przyprzodkowej, z zachowaniem kierunku przepływu powietrza w strefie zazębiania w stronę wlotu wyrobiska. W strefie tej strumień powietrza powinien zapewniać co najmniej wymaganą, minimalną prędkość przepływu w przekroju poprzecznym wyrobiska. Strumień powietrza doprowadzanego do przodka (Q OD ) musi być większy od wydajności instalacji odpylającej o co najmniej 20% w celu niedopuszczenia do recyrkulacji powietrza. Dla wentylacji ssącej urządzenie odpylające zabudowywane jest w opływowym prądzie powietrza. W zależności od sposobu współpracy urządzenia odpylającego z lutniociągiem zasadniczym (zabudowa odpylacza przed lub za wentylatorem zasadniczym z klapą napowietrzającą) wydajność urządzenia odpylającego może być taka sama lub większa niż wydajność wentylatora zasadniczego Ustalenie wymaganego strumienia powietrza w przodku wyrobisk ślepego Dla wyrobiska ślepego należy ustalić wymagany strumień objętości powietrza doprowadzanego do strefy przodkowej. Strumień ten powinien być strumieniem maksymalnym z poszczególnych wymaganych warunków obliczeniowych: Q max Q, Q, Q, Q, Q, Q, Q 0 min G Mw D SCMG w OD (13) Wyznaczony strumień powietrza niezbędny do doprowadzenia do strefy przodkowej wyrobiska musi być powiększony o wielkość strat powietrza w lutniociągu nieszczelnym. Wyznaczenie wielkości ucieczek powietrza dla danego lutniociągu jest zasadniczym celem projektowania wentylacji odrębnej [9, 10, 11]. Dobór parametrów wenty-

9 21 latora sprowadza się do obliczeń wymaganego spiętrzenia i jego wydajności, z uwzględnieniem tych ucieczek powietrza. Znając wymagany strumień powietrza w przodku wyrobiska ślepego oraz ucieczki powietrza wzdłuż lutniociągu należy przeprowadzić prognozę temperatury i wilgotności powietrza w wyrobisku. W tym celu wykorzystać można metodę podaną w pracy [11]. 2. Współpraca wentylatora lutniowego z lutniociągiem nieszczelnym J. Pawiński podał metodę rozwiązywania lutniociągów nieszczelnych [3, 4]. Jest ona oparta na rozwiązaniu układu równań, opisujących przepływ powietrza w lutniociągu nieszczelnym, przy założeniu, że wielkość ucieczek powietrza jest wprost proporcjonalna do różnicy ciśnień statycznych w lutniociągu i wyrobisku [3, 4]. W oparciu o tę metodę można określić wymagane parametry zasadniczego wentylatora lutniowego. Dla wyznaczonych parametrów można dobrać charakterystykę rzeczywistego wentylatora lutniowego. Istotą projektowania wentylacji lutniowej jest analityczne wyznaczenie punktu pracy wentylatora lutniowego. Analizując charakterystyki wentylatorów lutniowych zarówno o napędzie elektrycznym, jak i pneumatycznym dochodzi się do wniosku, że zależność spiętrzenia wytworzonego przez dany wentylator od jego wydatku można opisać wielomianem drugiego stopnia. W celu określenia punktu pracy wentylatora lutniowego rozwiązuje się układ równań: h h 2 n p p R Q 2 2 r 3 w RzQw 2 mi mi w (14) i1 w aq 2 w 4k bq c w gdzie: a, b, c współczynniki wielomianu charakterystyki wentylatora, zależne od rodzaju i budowy wentylatora lutniowego; Q w wydajność wentylatora w punkcie pracy, m 3 /s; h w spiętrzenie wentylatora w punkcie pracy, Pa; k współczynnik nieszczelności lutniociągu, m 3 /(sn 0,5 ); p bezwymiarowy współczynnik strat powietrza określony w pracy [3]; p mi bezwymiarowy współczynnik strat powietrza na odcinku od wentylatora do miejsca lokalizacji i-tego oporu miejscowego w lutniociągu [3]; r opór jednostkowy lutniociągu, Ns 2 /m 9 ; R z opór zastępczy lutniociągu nieszczelnego Ns 2 /m 8 ; R mi opór miejscowy przepływu, Ns 2 /m 8. Równanie (14) przedstawia charakterystykę lutniociągu nieszczelnego, a równanie (15) stanowi równanie aproksymacyjne spiętrzenia wentylatora w funkcji jego wydatku. Rozwiązując układ równań, wyznacza się wydajność wentylatora Q w przy określonym oporze zastępczym lutniociągu R z. Współczynnik nieszczelności k określany może być poprzez przyjęcie jakości uszczelnienia lutniociągu, zgodnie z PN-G-43024:1999. W obliczeniach oporu za- (15)

10 22 stępczego lutniociągu uwzględnia się dodatkowe, miejscowe opory elementów instalacji lutniowej, takich jak: zasobniki lutniowe, lutnie wirowe, kolana, opór wlotu i wylotu lutniociągu, opór zmiany średnicy lutni. Dla wentylacji ssącej należy uwzględnić również opór przepływu powietrza przez urządzenie odpylające, jeżeli projektuje się jego usytuowanie przed zasadniczym wentylatorem ssącym. Dobór właściwego typu wentylatora lutniowego dla warunków panujących w wyrobisku ślepym opiera się na wyznaczeniu wartości strumienia powietrza dopływającego do przodka wyrobiska Q o wg zależności (13). Obliczona wydajność wentylatora według zależności (14-15) musi być równa lub większa od strumienia powietrza Q o. Powyższe zasady doboru parametrów wentylacji odrębnej zostały uwzględnione w opracowanym programie komputerowym AGHWEN 4.0. W programie tym uwzględniono opory jednostkowe lutniociągów oraz dodatkowe opory przepływu powietrza przez urządzenia odpylające i chłodnice powietrza oraz dodatkowe elementy wentylacji lutniowej (kolana, trójniki, zasuwy itp.). Na podstawie danych projektowych wyrobiska ślepego, parametrów górniczo-geologicznych złoża, program oblicza wymagany strumień powietrza w przodku wyrobiska oraz umożliwia w łatwy sposób dobór wentylatora lutniowego. W dalszej części przedstawiony zostanie tok postępowania przy projektowaniu wentylacji odrębnej na podstawie przykładu projektowego wyrobiska w kopalni rud miedzi. 3. Przykład projektu wentylacji odrębnej w kopalni rud miedzi z wykorzystaniem programu AGHWEN Parametry projektowe drążonego wyrobiska i założenia projektowe wentylacji lutniowej Projektowanie wentylacji odrębnej rozpoczyna się od zdefiniowania podstawowych parametrów geometrycznych projektowanego wyrobiska ślepego (długość, szerokość, przekrój porzeczny) oraz sposobu drążenia wyrobiska. Przykład dotyczy projektowanej pochylni EW o długości 360 m. Rozpływ powietrza w istniejących wyrobiskach i projektowaną pochylnię przedstawiono na rys. 1. Wyrobisko drążone będzie prostolinijnie przy pomocy kombajnu chodnikowego MH-620 z postępem 5 m/dobę. Ładowanie urobku w przodku odbywać się będzie za pomocą przenośnika zgrzebłowego na wóz odstawczy CB4-P24K. Głowica kombajnu podczas urabiania oraz załadunek na wóz odstawczy zraszane będą wodą. Przekrój poprzeczny wyrobiska w obudowie kotwowej wynosi 20 m 2, a jego szerokość 5 m. Strumień objętościowy powietrza w prądzie opływowym wynosi 2000 m 3 /min. Temperatura i wilgotność względna powietrza wynoszą odpowiednio 26 o C i 76%.

11 23 Rys. 1. Lokalizacja pochylni EW na mapie wyrobisk górniczych Górotwór, w którym drążona będzie pochylnia EW, jest górotworem suchym, czyli o średnim dopływie wody, nieprzekraczającym 3 dm 3 /min. Temperatura pierwotna skał w rejonie projektowanego wyrobiska wynosi 30,6 o C. Strefa przyprzodkowa wyrobiska wyposażona będzie w urządzenia elektryczne o następującej mocy: sumaryczna moc urządzeń elektrycznych kombajnu: 550 kw; moc transformatora na wlocie wyrobiska: 1000 VA; współczynnik obciążenia maszyn i urządzeń elektrycznych: 0,95. Dla projektowanej pochylni EW dobiera się następujące parametry instalacji lutniowej: system wentylacji odrębnej: ssący; rodzaj lutniociągu: elastyczny, zbrojony; długość lutniociągu: 395 m; odległość lutni od czoła przodka: do 3 m; odpylacz stacjonarny: HBKO1/ Dla powyższych założeń przeprowadzono obliczenia wentylacji lutniowej dla lutni elastycznych o średnicy 800 mm i sprawdzono parametry pracy dobranego wentylatora lutniowego. Na rys. 2 przedstawiono schemat projektowanej wentylacji lutniowej. W przypadku braku zapewnienia właściwych warunków wentylacyjnych konieczna jest zmiana parametrów instalacji lutniowej lub wentylatora lutniowego.

12 24 Rys. 2. Schemat wentylacji lutniowej dla pochylni EW 3.2. Wyniki obliczeń parametrów wentylacji lutniowej Na rysunkach 3 i 4 przedstawiono wyniki obliczeń wymaganego, minimalnego strumienia powietrza w przodku wyrobiska. Rys. 3. Okno obliczeń wymaganego strumienia powietrza z uwagi na stosowanie SCMG Rys. 4. Okno danych wejściowych do obliczania strumienia powietrza z uwagi na wielkość wydobycia rudy

13 25 W programie komputerowym AGHWEN 4.0 obliczany jest opór zastępczy lutniociągu dla wszystkich elementów instalacji. Na podstawie obliczonego oporu zastępczego dobiera się charakterystykę wentylatora z utworzonej bazy wentylatorów lutniowych. Dla każdego wentylatora w bazie danych wyznaczone zostały współczynniki aproksymacyjne wielomianu opisującego jego charakterystykę spiętrzeniową, zgodnie z zależnością (15). Program umożliwia również prognozowanie warunków mikroklimatu (temperatury, wilgotności właściwej powietrza) wzdłuż wyrobiska i pozwala na wyznaczenie wskaźnika temperatury zastępczej klimatu. W programie oprócz parametrów geometrycznych wyrobiska należy określić sposób i postęp drążenia wyrobiska, stopień zawodnienia skał, temperaturę pierwotną górotworu, parametry otaczającego górotworu oraz moc urządzeń elektrycznych w wyrobisku. Prognozy oparte są na znanych i wykorzystywanych w górnictwie metodach [11]. Wyniki obliczeń wymaganej ilości powietrza w programie AGHWEN 4.0 przedstawiono na rys. 5. Niezbędna ilość powietrza w przodku pochylni EW wynosi 553 m 3 /min. Rys. 5. Okno wyników obliczeń wymaganej ilości powietrza w przodku wyrobiska Z uwagi na długość projektowanego lutniociągu, wynoszącą 395 m, przyjęto współczynnik strat powietrza odpowiadający wskaźnikowi określonemu na poziomie

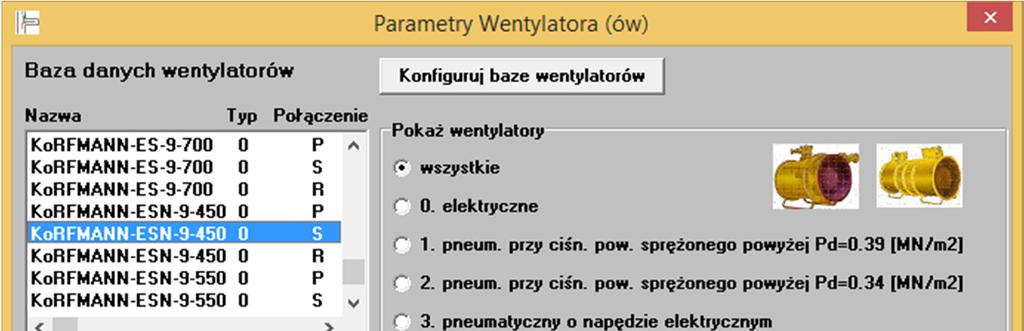

14 26 bardzo dobrej szczelności lutniociągu, tj. dla współczynnika nieszczelności k = 1, m 3 /(sn 0,5 ). Na rys. 6 przedstawiono okno doboru lutniociągu elastycznego do wentylacji ssącej, a na rys. 7 dobór odpylacza stacjonarnego HBKO1/ Rys. 6. Okno doboru lutniociągu w projekcie wentylacji lutniowej Rys. 7. Okno doboru odpylacza stacjonarnego w projekcie wentylacji lutniowej Na rys. 8 przedstawiono okno doboru wentylatorów do projektowanej wentylacji lutniowej. Dla lutniociągu o średnicy 800 mm i odpylacza stacjonarnego HBKO1/ dobrano dwa wentylatory typu KoRFMANN ESN-9/450 współpracujące szeregowo. Wyniki obliczeń dobranego wentylatora z projektowanym lutniociągiem przedstawia rys. 9.

15 27 Rys. 8. Okno doboru wentylatora lutniowego w projekcie wentylacji lutniowej Rys. 9. Okno wyników obliczeń współpracy wentylatora z lutniociągiem Dla docelowej długości pochylni EW obliczeniowy wydatek powietrza w przodku wynosi ok. 606 m 3 /min przy wydajności wentylatora na poziomie 621 m 3 /min.

16 28 Program AGHWEN 4.0 umożliwia szybkie przeliczenie współpracy różnych wentylatorów z lutniociągami. Dla analizowanej pochylni EW można uzyskać w przodku wyrobiska 940 m 3 /min powietrza przy pracy wentylatorów 2xKoRFMANN-ESN-9/450 z lutniociągiem metalowym o średnicy 1000 mm. W celu określenia prognozy temperatury w projektowanym wyrobisku uwzględniono parametry powietrza w prądzie opływowym. Parametry te przedstawiono na rys. 10. Na rys. 11 przestawiono przyjęte parametry temperatury pierwotnej górotworu i moc napędów elektrycznych w przodku. Rys. 10. Okno danych wejściowych parametrów powietrza w opływie Rys. 11. Okno danych wejściowych parametrów górotworu i urządzeń elektrycznych Wyniki obliczeń rozkładu temperatury według termometru suchego w sposób graficzny przedstawiono na rys. 12. Wyniki obliczeń wykazują, że w przypadku temperatury w opływowym prądzie powietrza na poziomie 25 o C, temperatura w przodku wyrobiska wynosić będzie 28,7 o C. Wskaźnik temperatury zastępczej t zk w przodku wyrobiska to 25,6 o C. Program AGHWEN 4.0 umożliwia przedstawienie wyników projektu wentylacji lutniowej w formie raportu (rys. 13).

17 29 Rys. 12. Okno wyniki obliczeń rozkładu temperatury w wyrobisku i lutniociągu Rys. 13. Okno raportu z projektu wentylacji lutniowej

18 30 Wnioski W projektowaniu wentylacji odrębnej w pierwszej kolejności istotne jest wyznaczanie wymaganej, minimalnej wartości strumienia objętościowego powietrza, doprowadzanego do przodka drążonego wyrobiska. Z uwagi na malejącą sprawność wentylacji lutniowej wraz z jej długością, projekt wentylacji odrębnej wykonywany jest dla docelowej długości wyrobiska. Właściwy dobór elementów lutniociągów ma duże znaczenie dla poprawności działania wentylacji, szczególnie w przypadku jej współpracy z urządzeniem odpylającym. Wykorzystując program komputerowy AGHWEN 4.0 można w bardzo krótkim czasie ustalić optymalne parametry wentylacji odrębnej, z uwagi na wymagane warunki przewietrzania wyrobiska. Program umożliwia również przeprowadzenie prognozy warunków klimatycznych w wyrobisku, z uwzględnieniem schładzania powietrza. Bibliografia [1] Madeja-Strumińska B., Strumiński A., 2004, Optymalizacja wymuszonych rozpływów powietrza w warunkach skrępowanych oraz ocena wybranych zagrożeń w kopalniach podziemnych, Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław. [2] Pawiński J., 1968, Straty powietrza w lutniociągach w świetle przepływów z wymianą masy, Archiwum Górnictwa, t. 12, z. 3. [3] Pawiński J., Roszkowski J., 1965, Ruch powietrza w przewodach z uwzględnieniem strat, Archiwum Górnictwa, t. 10, z. 4. [4] Pawiński J., Roszkowski J., Strzemiński J., 1995, Przewietrzanie kopalń. Katowice, Wyd. Śląsk. [5] Poradnik Górnika, tom 4, Wydawnictwo Śląsk, Katowice [6] Rozporządzenie Ministra Energii z dnia 23 listopada 2016 r. w sprawie szczegółowych wymagań dotyczących prowadzenia ruchu podziemnych zakładów górniczych (DzU 2017, poz. 1118, z dnia r.). [7] Stachulak J., Gangal M., Allen C., 2014, The effect of diesel oxidation catalysts on NO 2 emissions from mining vehicles. Proceedings of 10th International Mine Ventilation Congress, IMVC2014, The Mine Ventilation Society of South Africa. [8] Stinnette J.D., De Souza E., 2013, Establishing total airflow requirements for underground metal/non-metal mines with Tier IV diesel equipment, 23rd, World Mining Congress, Montreal. [9] Szlązak N., Obracaj D., Borowski M., 2001, Optymalny dobór parametrów wentylacji lutniowej dla wyrobisk korytarzowych przy wykorzystaniu programu komputerowego AGHWEN, Górnictwo, Kwartalnik AGH, z. 3, rok 25, Kraków. [10] Szlązak N., Obracaj D., Borowski M., 2003, Systemy przewietrzania ślepych wyrobisk ślepych w kopalniach węgla kamiennego, Przegląd Górniczy, nr 7-8. [11] Szlązak N., Obracaj D., Borowski M. 2008, Prognozowanie temperatury i wilgotności powietrza w wyrobiskach z wentylacją odrębną i urządzeniami chłodniczymi bezpośredniego działania za pomocą programu komputerowego AGHWEN-3.1., Wiadomości Górnicze; r. 59 [nr] 2, s [12] Szlązak N., Szlazak J., Tor A., Obracaj D., Borowski M. 2003, Ventilation systems in dead-end headings with coal dust and methane hazard. 30 th International Conference of Safety in Mines Research Institutes, Johannesburg, 5-9 October [13] Wallace K.G., 2001, General operation characteristics and industry practices of mien ventilation systems. Proceedings of the 7 th International Mine Ventilation Congress, Krakow, Poland.
