1 SPIS ZAWARTOŚCI PROJEKTU Przyłącza zewnętrzne 1.Opis techniczny 2.Warunki techniczne przyłączenia Część rysunkowa Rys. nr 1 Rys. nr 2 Rys. nr 3 Rys. nr 4 SytuacjaI Sytuacja II Profile podłuŝne kanalizacji sanitarnej i rurociągu tłocznego Profile podłuŝne kanalizacji deszczowej

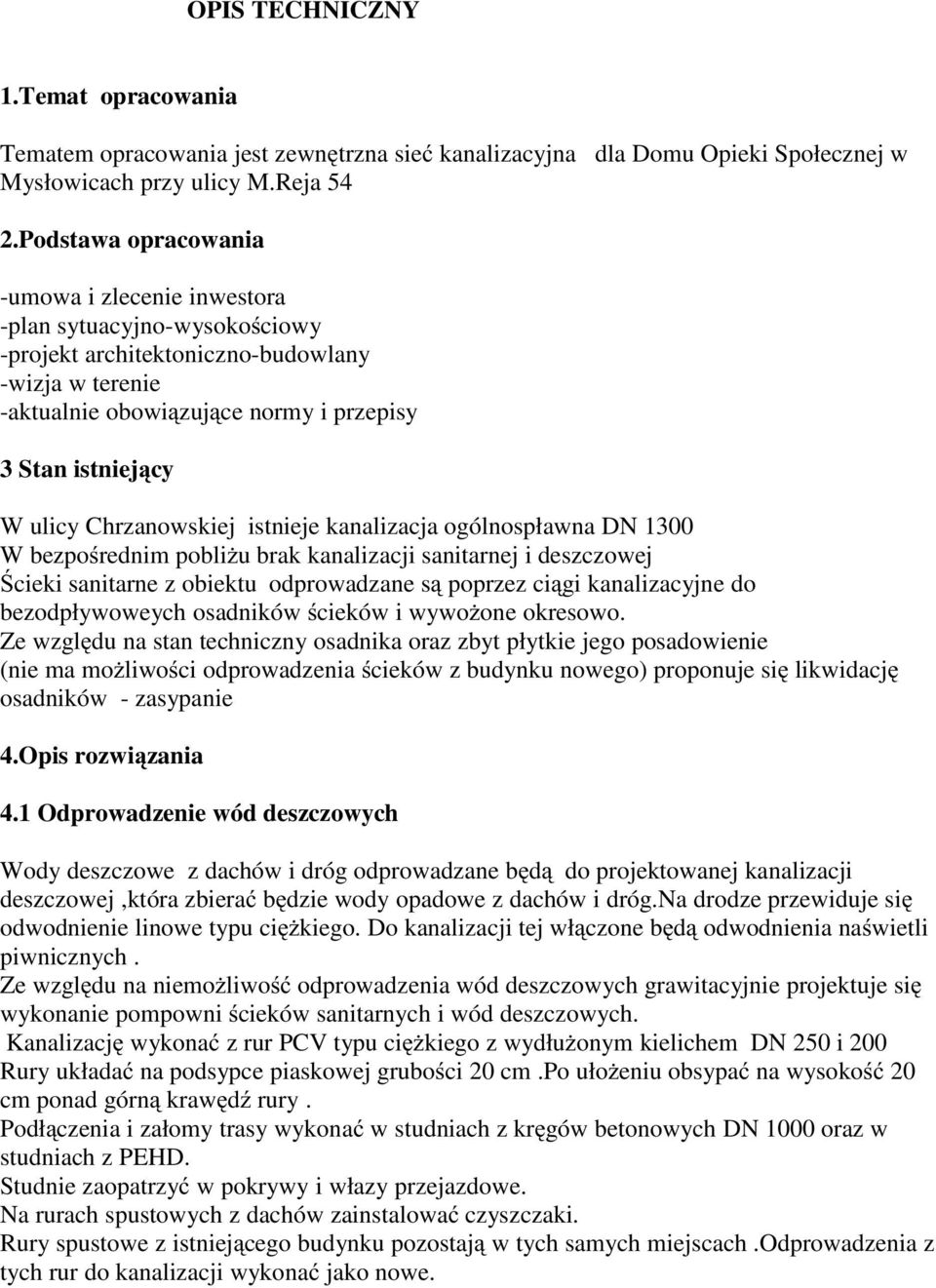

2 OPIS TECHNICZNY 1.Temat opracowania Tematem opracowania jest zewnętrzna sieć kanalizacyjna dla Domu Opieki Społecznej w Mysłowicach przy ulicy M.Reja 54 2.Podstawa opracowania -umowa i zlecenie inwestora -plan sytuacyjno-wysokościowy -projekt architektoniczno-budowlany -wizja w terenie -aktualnie obowiązujące normy i przepisy 3 Stan istniejący W ulicy Chrzanowskiej istnieje kanalizacja ogólnospławna DN 1300 W bezpośrednim pobliŝu brak kanalizacji sanitarnej i deszczowej Ścieki sanitarne z obiektu odprowadzane są poprzez ciągi kanalizacyjne do bezodpływoweych osadników ścieków i wywoŝone okresowo. Ze względu na stan techniczny osadnika oraz zbyt płytkie jego posadowienie (nie ma moŝliwości odprowadzenia ścieków z budynku nowego) proponuje się likwidację osadników - zasypanie 4.Opis rozwiązania 4.1 Odprowadzenie wód deszczowych Wody deszczowe z dachów i dróg odprowadzane będą do projektowanej kanalizacji deszczowej,która zbierać będzie wody opadowe z dachów i dróg.na drodze przewiduje się odwodnienie linowe typu cięŝkiego. Do kanalizacji tej włączone będą odwodnienia naświetli piwnicznych. Ze względu na niemoŝliwość odprowadzenia wód deszczowych grawitacyjnie projektuje się wykonanie pompowni ścieków sanitarnych i wód deszczowych. Kanalizację wykonać z rur PCV typu cięŝkiego z wydłuŝonym kielichem DN 250 i 200 Rury układać na podsypce piaskowej grubości 20 cm.po ułoŝeniu obsypać na wysokość 20 cm ponad górną krawędź rury. Podłączenia i załomy trasy wykonać w studniach z kręgów betonowych DN 1000 oraz w studniach z PEHD. Studnie zaopatrzyć w pokrywy i włazy przejazdowe. Na rurach spustowych z dachów zainstalować czyszczaki. Rury spustowe z istniejącego budynku pozostają w tych samych miejscach.odprowadzenia z tych rur do kanalizacji wykonać jako nowe.

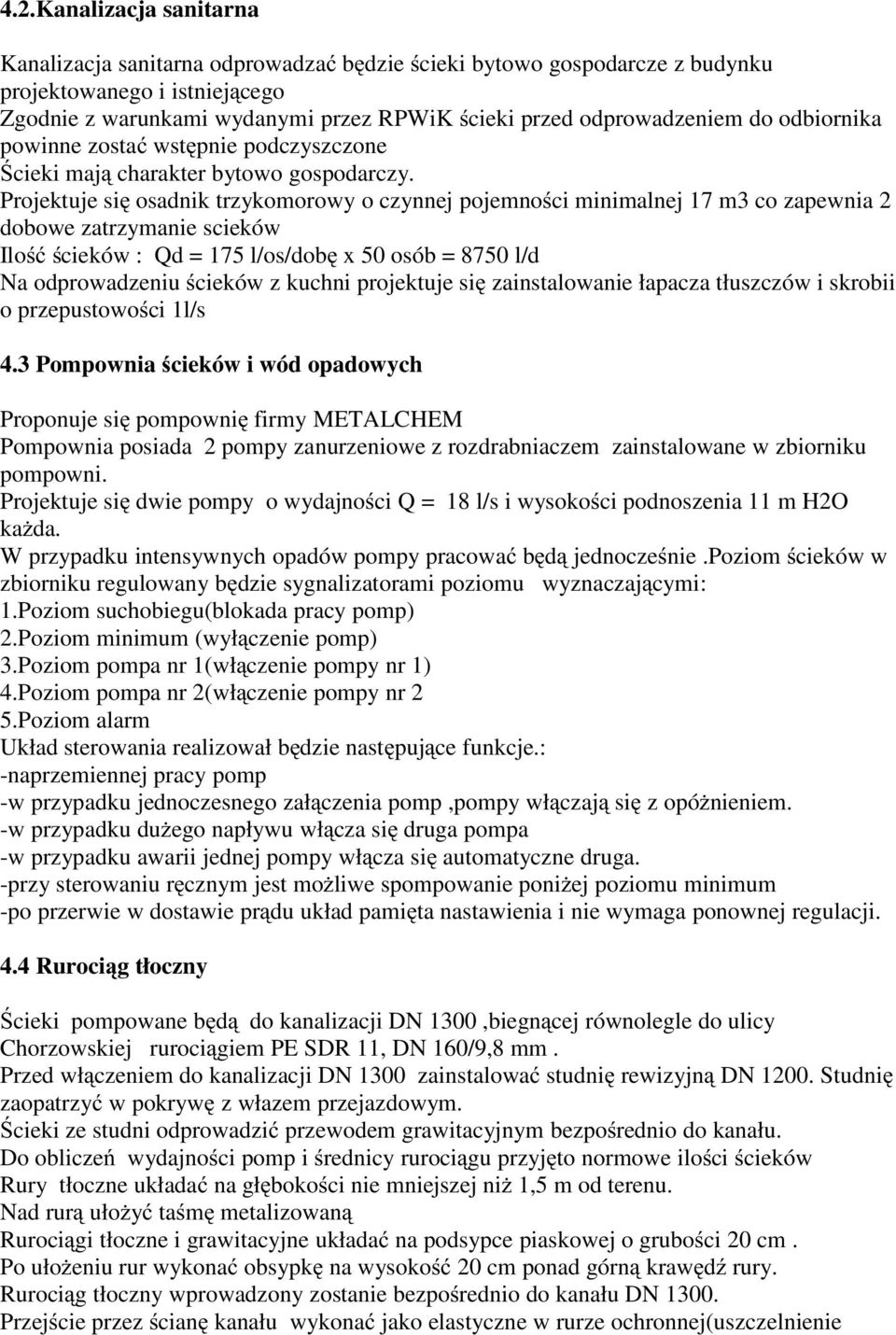

3 4.2.Kanalizacja sanitarna Kanalizacja sanitarna odprowadzać będzie ścieki bytowo gospodarcze z budynku projektowanego i istniejącego Zgodnie z warunkami wydanymi przez RPWiK ścieki przed odprowadzeniem do odbiornika powinne zostać wstępnie podczyszczone Ścieki mają charakter bytowo gospodarczy. Projektuje się osadnik trzykomorowy o czynnej pojemności minimalnej 17 m3 co zapewnia 2 dobowe zatrzymanie scieków Ilośćścieków : Qd = 175 l/os/dobę x 50 osób = 8750 l/d Na odprowadzeniu ścieków z kuchni projektuje się zainstalowanie łapacza tłuszczów i skrobii o przepustowości 1l/s 4.3 Pompownia ścieków i wód opadowych Proponuje się pompownię firmy METALCHEM Pompownia posiada 2 pompy zanurzeniowe z rozdrabniaczem zainstalowane w zbiorniku pompowni. Projektuje się dwie pompy o wydajności Q = 18 l/s i wysokości podnoszenia 11 m H2O kaŝda. W przypadku intensywnych opadów pompy pracować będą jednocześnie.poziom ścieków w zbiorniku regulowany będzie sygnalizatorami poziomu wyznaczającymi: 1.Poziom suchobiegu(blokada pracy pomp) 2.Poziom minimum (wyłączenie pomp) 3.Poziom pompa nr 1(włączenie pompy nr 1) 4.Poziom pompa nr 2(włączenie pompy nr 2 5.Poziom alarm Układ sterowania realizował będzie następujące funkcje.: -naprzemiennej pracy pomp -w przypadku jednoczesnego załączenia pomp,pompy włączają się z opóŝnieniem. -w przypadku duŝego napływu włącza się druga pompa -w przypadku awarii jednej pompy włącza się automatyczne druga. -przy sterowaniu ręcznym jest moŝliwe spompowanie poniŝej poziomu minimum -po przerwie w dostawie prądu układ pamięta nastawienia i nie wymaga ponownej regulacji. 4.4 Rurociąg tłoczny Ścieki pompowane będą do kanalizacji DN 1300,biegnącej równolegle do ulicy Chorzowskiej rurociągiem PE SDR 11, DN 160/9,8 mm. Przed włączeniem do kanalizacji DN 1300 zainstalować studnię rewizyjną DN Studnię zaopatrzyć w pokrywę z włazem przejazdowym. Ścieki ze studni odprowadzić przewodem grawitacyjnym bezpośrednio do kanału. Do obliczeń wydajności pomp i średnicy rurociągu przyjęto normowe ilości ścieków Rury tłoczne układać na głębokości nie mniejszej niŝ 1,5 m od terenu. Nad rurą ułoŝyć taśmę metalizowaną Rurociągi tłoczne i grawitacyjne układać na podsypce piaskowej o grubości 20 cm. Po ułoŝeniu rur wykonać obsypkę na wysokość 20 cm ponad górną krawędź rury. Rurociąg tłoczny wprowadzony zostanie bezpośrednio do kanału DN Przejście przez ścianę kanału wykonać jako elastyczne w rurze ochronnej(uszczelnienie

4 pianką poliuretanową) Przejście pod ulicą wykonać metodą bezwykopową lub metodą połówkową. Rurociąg zabezpieczyć rurą ochronną Stalową lub z PEHD o średnicy 250 mm.(rurociąg umieścić na typowych płozach.) Końce rury ochronnej zaślepić (pianka PU). Rura ochronna powinna wystawać 1,5 m poza krawędź drogi. Studnię DN 1200 w jezdni wykonać po uzgodnieniu projektu organizacji ruchu z właścicielem drogi. 5. Przyłącza do budynku Przyłącza kanalizacji wykonać z rur PCV DN 200 i 160 kielichowych łączonych na uszczelkę i klej. Spadek kanalizacji wykonać nie mniejszy niŝ 1%.rury układać na podsypce piaskowej o grubości 20 cm. Przejście przez ściany studni wykonać jako elastyczne Przejście przez ściany fundamentowe lub pod nimi wykonać w rurze ochronnej Na włączeniu kanalizacji sanitarnej do studni zainstalować klapy zwrotne Uwagi końcowe Instalacja powinna być wykonana zgodnie z projektem oraz aktualnie obowiązującymi normami i przepisami. Do wykonania naleŝy uŝyć materiałów i urządzeń posiadających aktualne atesty i dopuszczenia do stosowania w Polsce. Podczas wykonywania robót naleŝy przestrzegać przepisów BHP a w szczególności dotyczących robót ziemnych. W miejscu skrzyŝowań z istniejącym uzbrojeniem wykonać przekopy kontrolne i roboty ziemne wykonywać ręcznie. Opracował Marian Studencki

5

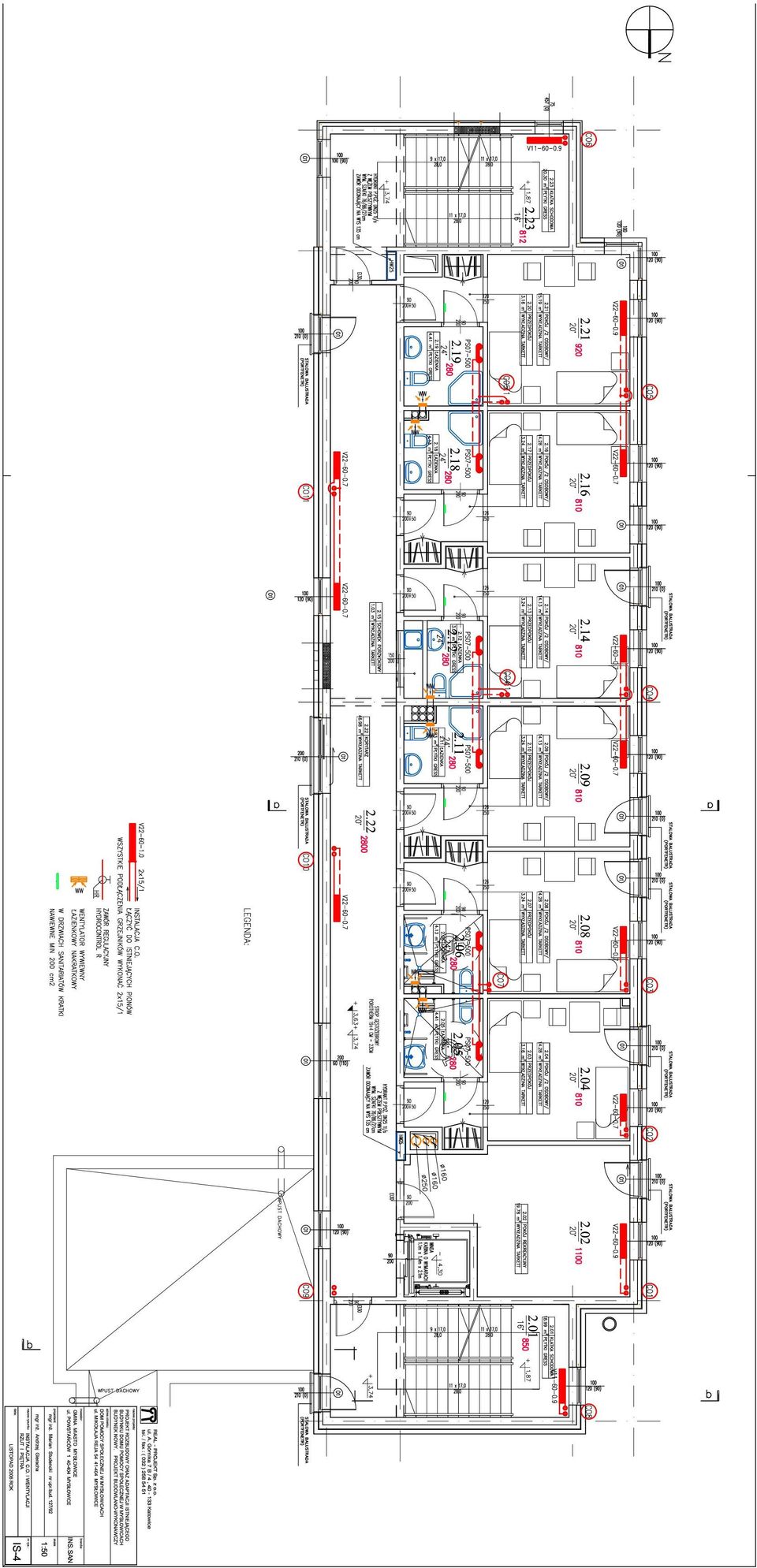

6

7

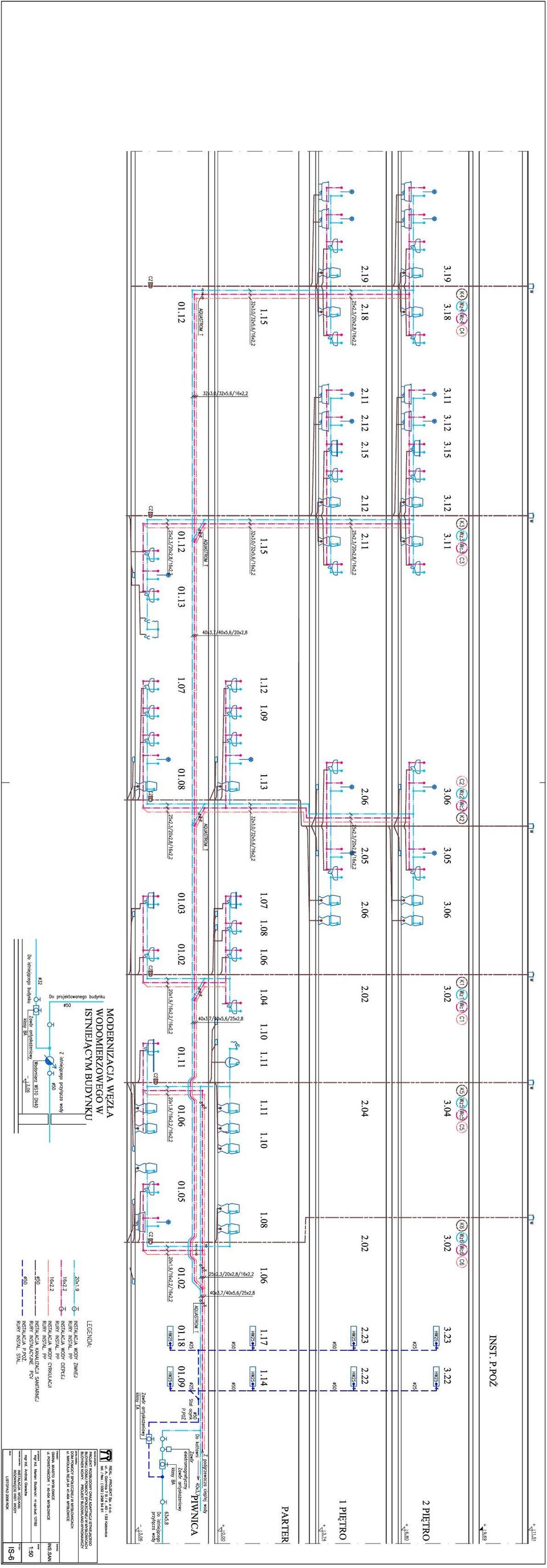

8

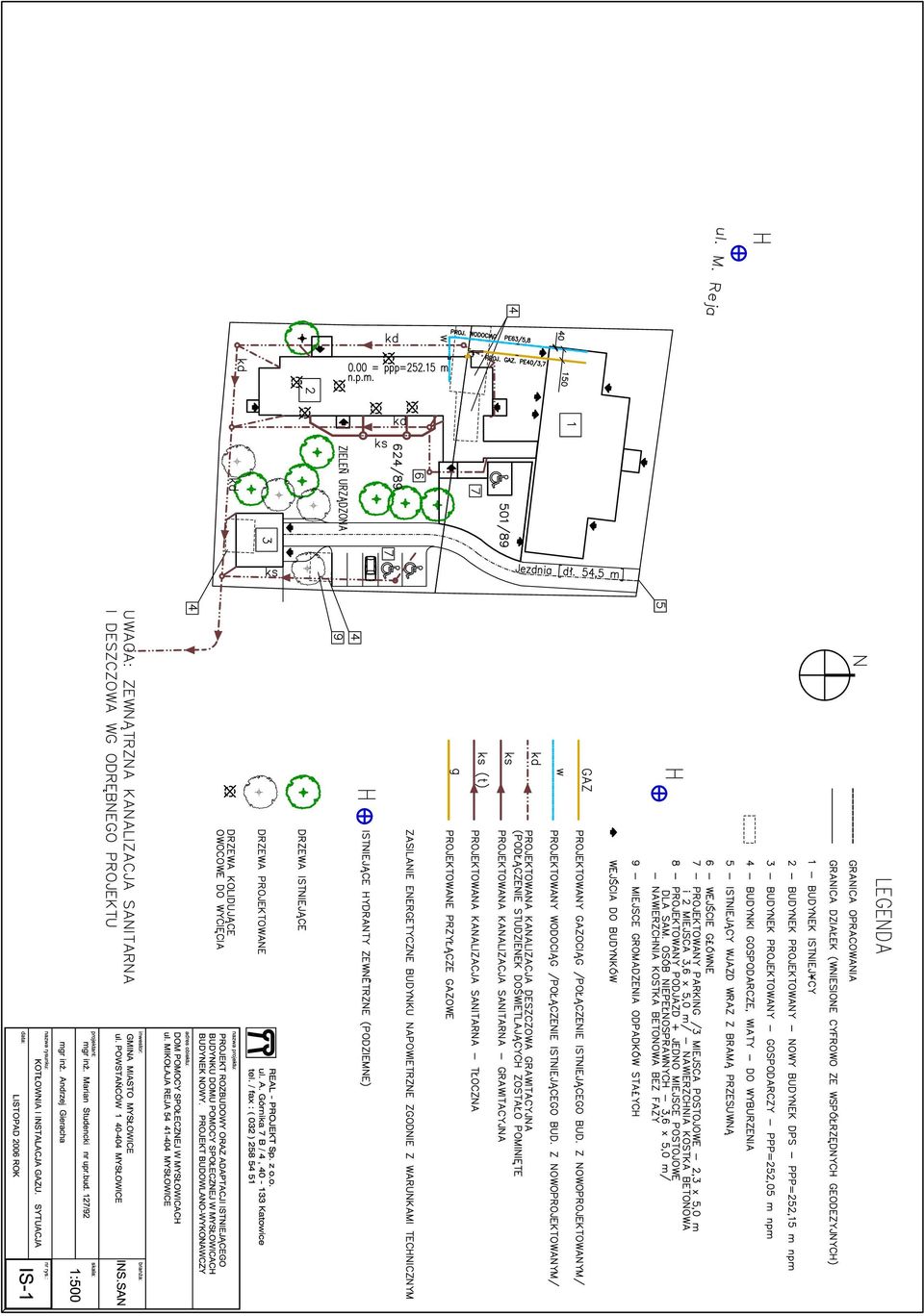

9

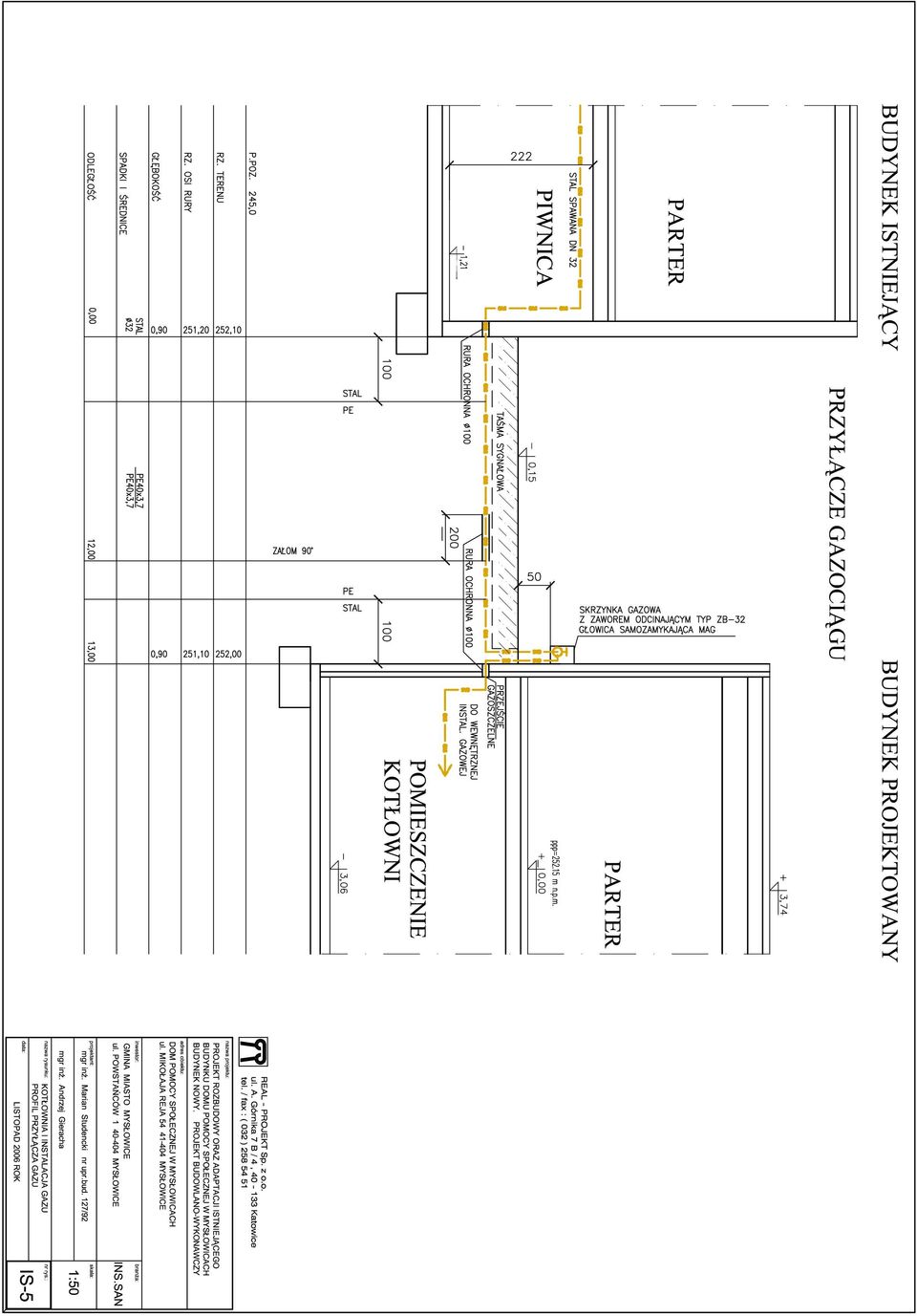

10

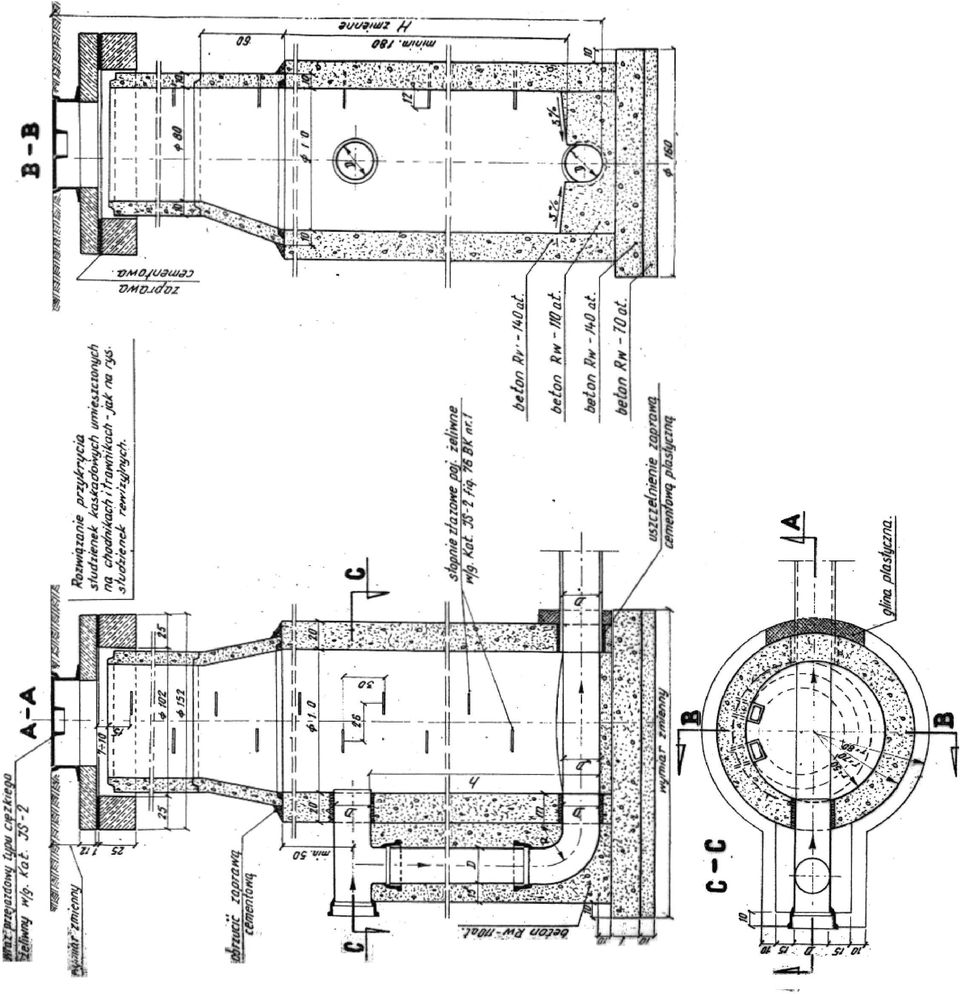

11
