1 Doświadczenia Grupy CIECH S.A. w ochronie środowiska Listopad 2017 r.

2 Spis treści 2 1 Dokumenty referencyjne BREF, Konkluzje BAT 2 3 Wdrażanie konkluzji BAT dla różnych branż przemysłu BATy dla przemysłu sodowego 4 5 BATy dla dużych obiektów spalania Ramowa Dyrektywa Wodna

3 DOKUMENTY REFERENCYJNE BREF, KONKLUZJE BAT Dokumenty referencyjne BAT (BREFs - ang. BAT Reference Notes) określają zalecenia najlepszych dostępnych technik dla wszystkich gałęzi przemysłu objętych dyrektywą PE i Rady 2008/1/UE z dnia r. w sprawie zintegrowanego zapobiegania i ograniczania zanieczyszczeń (tzw. dyrektywa IED). W konkluzjach BAT określone są: najlepsze dostępne techniki dla danej branży, możliwości ich zastosowania, poziomy emisji do środowiska (graniczne wielkości emisje), które nie mogą zostać przekroczone, informacje o prowadzeniu monitoringu emisji. Konkluzje zawierają wiążące prawnie wymagania odnośnie eksploatacji określonych instalacji przemysłowych (a co najważniejsze określają graniczne wielkości emisji ( BAT AELs assciated emission limits). 3

4 Spis treści Dokumenty referencyjne BREF, Konkluzje BAT zmiany w procedurach Wdrażanie konkluzji BAT dla różnych branż przemysłu BATY dla przemysłu sodowego 4 5 BATY dla dużych obiektów spalania Ramowa Dyrektywa Wodna

5 WDRAŻANIE KONKLUZJI BAT DLA RÓŻNYCH BRANŻ PRZEMYSŁU BREF zakończony Konkluzje Przyjęte Nazwa dokumentu BREF Wspólne systemy oczyszczania ścieków i gazów odlotowych oraz zarządzanie nimi w sektorze chemicznym Skrót Data publikacji BREF Data publikacji Konkluzji BAT Termin wykonania przez organ analizy Data dostosowania instalacji do wymogów BAT CWW Intensywny chów drobiu i świń IRPP Produkcja żelaza i stali IS Duże obiekty energetycznego spalania LCP Przemysł szklarski GLS Przemysł metali nieżelaznych NFM Produkcja cementu, wapna i tlenku magnezu CLM Przemysł chloro-alkaliczny CAK Przemysł celulozowo-papierniczy PP Rafinacja olejów mineralnych i gazu REF Garbowanie skór TAN Produkcja płyt drewnopochodnych WBP

6 WDRAŻANIE KONKLUZJI BAT DLA RÓŻNYCH BRANŻ PRZEMYSŁU 6 Segment Zastosowanie dokumentów BREF i Konkluzji BAT dla Grupy CIECH BREF Spółka Rodzaj instalacji GLS przemysł szklarski LVIC-S Wielotonażowa produkcja związków nieorganicznych stałych i innych LCP Duże obiekty spalania LVOC Wielotonażowa produkcja związków organicznych OFC Produkcja związków organicznych głęboko przetworzonych POL Produkcja polimerów CIECH Vitrosilicon CIECH Vitrosilicon CIECH Soda Romania CIECH Soda Polska CIECH Soda Romania CIECH Soda Deutschland CIECH Soda Polska CIECH Sarzyna CIECH Sarzyna CIECH Pianki Produkcja szkła opakowaniowego Produkcja krzemianu sodu i potasu, szkła wodnego Produkcja sody kalcynowanej Elektrociepłownie Produkcja żywic epoksydowych Produkcja środków ochrony roślin Produkcja pianek PUR Horyzontalne BATY mają zastosowanie dla wszystkich zakładów produkcyjnych Grupy CIECH.

7 Spis treści Dokumenty referencyjne BREF, Konkluzje BAT zmiany w procedurach Wdrażanie konkluzji BAT dla różnych branż przemysłu BATY dla przemysłu sodowego BATY dla dużych obiektów spalania Ramowa Dyrektywa Wodna

8 BATY DLA PRZEMYSŁU SODOWEGO Najistotniejszymi dokumentami referencyjnymi dla zakładów sodowych są: BREF LVIC-S wielotonażowe związki nieorganiczne substancje i inne. Konkluzje BAT w odniesieniu do wspólnych systemów oczyszczania ścieków/gazów odlotowych i zarządzania nimi w sektorze chemicznym. LCP - Duże obiekty energetycznego spalania 8

9 BATY DLA PRZEMYSŁU SODOWEGO 13 Konkluzji BAT dla produkcji sody BAT 1: Łączne zużycie soli w solance od 1,5 do 1,7 t NaCl / t sody kalcynowanej (do 1,8 może być uzasadnione w niektórych okolicznościach). BAT 2: Całkowite zużycie wapienia na wejściu do zakładu między 1,1 a 1,5 t / t sody kalcynowanej (do 1,8 może być tam, gdzie nie jest dostępny dobrej jakości wapień). BAT 3: Wapień o wysokiej zawartość CaCO3, od 95 do 99% (niska zawartość związków MgCO3, SiO2 i Al2O3 + Fe2O3). BAT 4: Całkowite zużycie energii do produkcji sody kalcynowanej w granicach od 9,7 do 13,6 GJ / t sody ciężkiej, od 8,8 do 12,8 GJ / t sody kalcynowanej lekkiej, od 2,2 do 2,8 GJ / t w piecu do wypalania wapna. BAT 5: Emisja procesowa CO2 między 0,2 a 0,4 tco2 100% / t sody kalcynowanej. BAT 6: Wysokie stężenie gazu CO2 na wylocie pionowego szybowego pieca wapiennego między 36 a 42%. 9

10 BATY DLA PRZEMYSŁU SODOWEGO 13 Konkluzji BAT dla produkcji sody BAT 7: Łączne straty amoniaku w ściekach z destylacji poniżej 0,9 kg N-NH3 / t sody kalcynowanej. Starsze instalacje mogą nie być w stanie osiągnąć takich poziomów. BAT 8: Ilość ścieków odprowadzanych z jednostki destylacyjnej do lokalnego cieku wodnego o zawartości od 8,5 do 10,7 m3 / t sody kalcynowanej. BAT 9: Ilość zawiesiny w ściekach odprowadzanych z jednostki destylacji między 0,09 a 0,24 t / t sody kalcynowanej. BAT 10: Odprowadzanie ścieków BAT 11: Odpady stałe z oczyszczania solanki. BAT 12: Ilość podziarna kamienia wapiennego nienadającego się do procesu wypalania 50 a 350 kg / t sody kalcynowanej. BAT 13: Całkowita emisja pyłu dla strumieni suchego gazu mniejsza niż 20 mg / Nm3 i mniej niż 50 mg / Nm3 mokrych strumieni gazu. 10

11 Spis treści Dokumenty referencyjne BREF, Konkluzje BAT zmiany w procedurach Wdrażanie konkluzji BAT dla różnych branż przemysłu BATY dla przemysłu sodowego BATY dla dużych obiektów spalania Ramowa Dyrektywa Wodna

12 BATY DLA DUŻYCH OBIEKTÓW SPALANIA BATY dla dużych obiektów spalania mają zastosowanie w spółce CIECH Soda Polska, która posiada własne trzy instalacje do spalania paliw zlokalizowane w Janikowie i Inowrocławiu. Paliwem stosowanym w elektrociepłowniach jest węgiel kamienny. W spółce prowadzone jest szereg inwestycji mających na celu dostosowanie instalacji do standardów BAT-AEL. 12

13 BATY DLA DUŻYCH OBIEKTÓW SPALANIA Emisja SO 2 Miejsce emisji Elektrociepłownia w Janikowie Źródło emisji Stężenie mg/nm 3 Monitoring ciągły Obowiązujące Standardy emisyjne BAT-AEL Inwestycje K1-K3 561,9 DeSOx zmodernizowane K4 809, DeSOx (w K5 1063,7 terminie do końca 2017) Elektrociepłownia w Inowrocławiu K1-K4 643, Emisja pyłu DeSOx ( K1-K3 w terminie do końca 2017;K4 w terminie do końca 2018) Stężenie mg/nm 3 Miejsce emisji Źródło emisji Standardy Monitoring ciągły Obowiązujące emisyjne BAT-AEL K1-K3 26,9 Elektrociepłownia w K4 10,5 Janikowie K5 26, Elektrociepłownia w Inowrocławiu K1-K4 5, Inwestycje ELF zmodernizowane ELF zmodernizowane 13

14 BATY DLA DUŻYCH OBIEKTÓW SPALANIA Emisja NO 2 Miejsce emisji Elektrociepłownia w Janikowie Źródło emisji K1-K3 252,5 K4 453 K5 479,9 Stężenie mg/nm 3 Monitoring ciągły Obowiązujące Standardy emisyjne BAT-AEL Elektrociepłownia w Inowrocławiu K1-K4 457, Inwestycje DeNOx (K1-31/12/2016;K2-2017;K3-2018) DeNOx (w terminie do I połowy 2019) DeNOx (w terminie do I połowy 2020 DeNOx (K1, K2 i K3 -zrealizowano; K4-15/10/2018) Wprowadzenie obowiązku pomiaru emisji dla następujących zanieczyszczeń: HCl, HF, Hg. Monitoring ciągły emisji Hg w przypadku elektrociepłowni w Inowrocławiu. 14

15 Spis treści Dokumenty referencyjne BREF, Konkluzje BAT zmiany w procedurach Wdrażanie konkluzji BAT dla różnych branż przemysłu BATY dla przemysłu sodowego BATY dla dużych obiektów spalania Ramowa Dyrektywa Wodna

16 RAMOWA DYREKTYWA WODNA Zakres Ramowa Dyrektywa Wodna 2000/60/WE (RDW) z dnia 23 października 2000 r. ustanawiająca: 1) ramy wspólnotowego działania w dziedzinie polityki wodnej, 2) lepszą ochronę wód poprzez wprowadzenie wspólnej europejskiej polityki wodnej opartej na przejrzystych, efektywnych i spójnych ramach legislacyjnych, 3) racjonalne wykorzystywania i ochronę zasobów wodnych w myśl zasady zrównoważonego rozwoju. 16

17 RAMOWA DYREKTYWA WODNA Cel Cel: osiągnięcie dobrego stanu wszystkich wód do 2021 roku. Cel wynika z wprowadzenia do polityki zasady zrównoważonego rozwoju i dotyczy: zaspokojenia zapotrzebowania na wodę ludności, rolnictwa i przemysłu, promowania zrównoważonego korzystania z wód, ochrony wód i ekosystemów od wód zależnych znajdujących się w dobrym stanie, poprawy jakości wód i stanu ekosystemów zdegradowanych działalnością człowieka, zmniejszenia zanieczyszczenia wód podziemnych, zmniejszenia skutków powodzi i suszy. Dla potrzeb osiągnięcia dobrego stanu wód opracowywane zostały plany gospodarowania wodami na obszarach dorzeczy oraz programy wodno-środowiskowe kraju. 17

18 RAMOWA DYREKTYWA WODNA Wdrożenie RDW wpływ na działalność grupy CIECH Skupienie wszystkich regulacji prawnych, dotyczących wód i ścieków w jednej nowej Ustawie. Powołanie nowego organu administracji państwowej Państwowe Gospodarstwo Wodne Wody Polskie z uprawnieniami do wydawania pozwoleń i kontrolowania. Zmiany w zakresie opłat za pobór wód i zrzut ścieków do środowiska; wprowadzenie opłat stałych tj. od wartości limitów ustalonych w pozwoleniu. 18

19 RAMOWA DYREKTYWA WODNA Nowe pozwolenia wodnoprawne W 2016 CIECH Soda Polska uzyskała nowe pozwolenia wodnoprawne uwzględniające, w związku z intensyfikacją produkcji sody Inowrocław i soli Janikowo, większe ilości poborów i zrzutów. Ponadto otrzymaliśmy odstępstwa od zakresów w rozporządzeniu w zakresie chlorków mg/l siarczanów 900 mg/l, azotu ogólnego 70 mg/l, ph 6,5-12,5. 19

20 Media Energia Energia Cieplna ciepło odpadowe z procesu sodowego Produkcja sody metodą Solvaya wymaga 7,6-8 GJ/ t sody, która generuje dużą ilość ciepła odpadowego. Duża ilość jest tracona głównie z płynem odpadowym po destylacji o temp. powyżej 100 C, który zwierają dużo soli, części stałych (piasek), a dotychczasowe próby stosowania wymienników kończyły się szybkim ich zarastaniem. Przeprowadzone testy w CSP z wymiennikiem spiralnym potwierdziły możliwość odzyskania ciepła odpadowego z płynu podestylacyjnego do podgrzewania innych mediów wody. Pozytywne efekty zastosowania wymiennika spiralnego (testy) dają możliwość wykorzystania ciepła nisko temp. ok C do celów grzewczych energetycznych. Wstępne szacunki potencjału wynoszą od do GJ/rok na zakład.

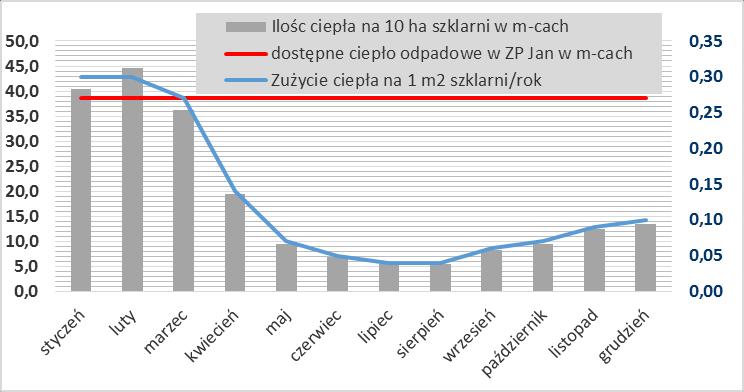

21 Media Energia Energia Cieplna ciepło odpadowe z procesu sodowego W skali roku potrzeba ok. 150 tys. GJ na 10 ha szklarni wykorzystanie ciepła odpadowego ok % potencjału zakładu. W okresach zimy stopień zagospodarowania ciepła odpadowego może być nawet na poziome 80-90%.

22 Produkty towarzyszące - wapno Instalacja filtracji zawiesiny wapna posodowego Roczna wielkość produkcji wapna nawozowego wynosi ton/rok Przy dotychczasowej metodzie uzyskiwania wapna (sedymentacja i naturalne osuszanie), nie było możliwe uzyskanie parametrów wapna nawozowego odmiany 09 w okresie krótszym niż 3 lata

23 Produkty towarzyszące - wapno Instalacja filtracji zawiesiny wapna posodowego Dzięki prasom filtracyjnym instalacja wytwarza pełnowartościowe wapno odmiany 09 o parametrach: wilgotność 50%, chlorki 3% i zawartość CaO 20 %.

24 Media Filtry taśmowe w produkcji sody Realizacja tego zadania niosła za sobą szereg pozytywnych konsekwencji, a mianowicie: - zmniejszenie ilości zużywanej wody płuczącej z 1,1 m3 do około 0,7 m3/ Mg sody dzięki ponownemu wykorzystaniu kondensatu do płukania powstającego produktu, - poprawę jakości produktu poprzez obniżenie zawartości chlorków, - wilgotność produktu po filtrze taśmowym na poziomie 14% pozwoliła na wyeliminowanie z ciągu technologicznego wirówek. W konsekwencji zmniejszył się hałas emitowany w instalacji oraz zostało ograniczone zużycie energii elektrycznej nawet do 1 MW/h, - zmniejszenie zużycia ciepła o około 0,2 GJ/ Mg sody.

25 Modernizacja elektrociepłowni Magazyny gipsu Nowy komin po IOS Trzy bloki SCR
