Montaż OD TYŁU na śrubach montażowych (opcjonalna ramka PG-L) Śruby montażowe

Transkrypt

1 WING: INNOWYJNE I ESTETYZNE ROZWIĄZNI Rodzina sterowników WING, charakteryzująca się wysoką estetyką wykonania, prezentuje szereg rozwiązań będących w stanie zaspokoić wszystkie potrzeby branży chłodniczej, zwłaszcza kiedy wygląd posiada fundamentalne znaczenie, np.: witrynach chłodniczych na lody i ciasta. Seria ta jest oferowana w standardowych formatach: kompaktowym (L i V) oraz rozdzielonym (K) z pionowymi i poziomymi klawiaturami. W praktyce format poziomy rozróżnia się na dwie duże podrodziny: - WING TOUH; - WING STNR (montaż od przodu z frontem ze stali nierdzewnej INOX lub od tyłu z frontem z poliwęglanu). Wielka wszechstronność i możliwość dostosowania to cechy osiągnięte dzięki m.in. zredukowanej głębokości (LR) oraz ikonami na wyświetlaczu, które w zależności od modelu, mogą być koloru białego, czerwonego lub niebieskiego. WING TOUH otykowy ekran TOUH Przednie podświetlenie Montaż standardowy lub od tyłu IP65 Montaż od tyłu przy użyciu konsoli PM-WLT (grubość powierzchni montażu mm) Standardowy montaż od przodu OPJE MONTŻU W zależności od modelu ixell oferuje różne sposoby montażu. Wysoki stopień ochrony, estetyczny wygląd, łatwy i szybki montaż są zagwarantowane przez poniższe rozwiązania: Montaż STNROWY na wkrętach Montaż O TYŁU na śrubach montażowych (opcjonalna ramka PG-L) Montaż O TYŁU na dedykowanej konsoli PM-WL(T) PG-L Klejony wspornik z tworzywa Wkręty Śruby montażowe PM-WL (PM-WLT) Opracowana przez ixell konsola PM-WL (PM-WLT dla WING TOUH) to idealne rozwiązanie do montażu od tyłu, bez użycia śrub. System opiera się na dwóch częściach: pierwsza klejona po panelu, druga dociskająca sterownik do panelu. 24 STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH

2 WING STNR Szklana klapka zabezpieczająca klawisze Standardowy montaż od przodu IP65 WING INOX (opcja) Montaż od tyłu z poliwęglanowym frontem (opcja) IP65 Przedni panel z poliwęglanu, który może być łatwo dostosowany do potrzeb Montaż od tyłu Przedni panel ze stali nierdzewnej matowej lub ze stali nierdzewnej z połyskiem Standardowy montaż od przodu lub od tyłu IP65 Standardowy montaż Montaż od tyłu przy użyciu śrub montażowych (+ ramka PG-L) lub przy użyciu konsoli PM-WL (grubość powierzchni montażu mm) Montaż od tyłu przy użyciu śrub montażowych (+ ramka PG-L) lub przy użyciu konsoli PM-WL (grubość powierzchni montażu mm) Format Montaż od przodu Montaż od tyłu przy użyciu śrub mocujących Montaż od tyłu przy użyciu konsoli mocującej WING TOUH LT, LRT, klawiatura TOUH tak nie tak, z opcjonalną konsolą PM-WLT WING STNR L, LR, klawiatura T tak nie nie WING INOX (opcja) L, LR, klawiatura T tak tak, z opcjonalną ramką PG-L tak, z opcjonalną konsolą PM-WLT WING POLIWĘGLN (opcja) L, LR, klawiatura T nie tak, z opcjonalną ramką PG-L tak, z opcjonalną konsolą PM-WLT STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH 25

3 32x74mm K: Szyna 8 IN V: 100x64mm 100x64mm L: 38x185mm 38x185mm L: 38x185mm SERI WING: URZĄZENI PLUSOWE i MINUSOWE - KOMPKT/SPLIT Innowacyjny i elegancki design, który podkreśla estetykę i funkcjonalność urządzenia ezpośrednie zasilanie obciążeń ze sterownika dla zmniejszenia kosztów okablowania ezpośrednia obsługa sprężarek o mocy maksymalnej do 1,2 KM (wbudowany przekaźnik 20) ezpośrednie zasilanie 230 (110, 24) Vac, nie jest wymagany dodatkowy transformator o 8 przycisków z bezpośrednim dostępem do głównych funkcji Rejestracja temperatury maksymalnej i minimalnej Nadzorowanie niskiej i wysokiej wilgotności Inteligentne odszranianie Zintegrowana funkcja oszczędzania energii ykl ciągły z określoną nastawą Zarządzanie czujnikiem wirtualnym Złącze Hot Key lub Prog Tool Kit dla szybkiego i łatwego programowania Złącze zdalnego wyświetlacza X-REP Złącze szeregowe do systemów monitoringu Maksymalny pobór mocy 7 V Wyświetlacz LE (10,5 mm wysokości) z ikonami (13,2mm wysokości dla formatu S i V) Formaty LR oraz VS są dedykowane do urządzeń z małą ilością miejsca na sterownik LR VS 26 STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH

4 Sterowniki wyposażone są w szeroki wyświetlacz zawierający ikony, przedstawiające stany pracy w czasie rzeczywistym, a także jednostki miary, dla jasnego i ciągłego monitorowania pracy urządzenia. KOY O ZMÓWIEŃ WING L X W L - E - N by zamówić niebieski wyświetlacz, panel ze stali nierdzewnej lub z poliwęglanu, skontaktuj się z ixell E Zasilanie Rodzaj czujników Przekaźnik światła rzęczyk RT Jednostka miary X-REP 2 = 24Vac N = NT 0 = Nie Nie = 0 = Nie 4 = 110Vac P = PT 1 = Tak Nie F = F 1 = Tak 5 = 230Vac L = NT 16 2 = Nie Tak (kondensator) M = PT 16 3 = Tak Tak (kondensator) Q = NT 16 neon R = PT 16 neon WING LT WING LT montaż od tyłu X W L T - E X W L T - E - R E Zasilanie Rodzaj czujników RT Jednostka miary Wyświetlacz X-REP 2 = 24Vac N = NT 1 = Nie W = iały 0 = Nie 4 = 110Vac P = PT 3 = Tak (kondensator) Y = F iały 1 = Tak 5 = 230Vac = zerwony F = F zerwony = Niebieski G = F Niebieski WING LR X W L R N by zamówić niebieski wyświetlacz, panel ze stali nierdzewnej lub z poliwęglanu, skontaktuj się z ixell Zasilanie Rodzaj czujników rzęczyk RT Jednostka miary 4 = 110Vac N = NT 0 = Nie Nie = 5 = 230Vac P = PT 1 = Tak Nie F = F 2 = Nie Tak (kondensator) 3 = Tak Tak (kondensator) STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH 27

5 KOY O ZMÓWIEŃ WING LRT WING LRT montaż od tyłu X W L R T - 0 X W L R T R Zasilanie Rodzaj czujników RT Jednostka miary Wyświetlacz 4 = 110Vac N = NT 1 = Nie W = iały 5 = 230Vac P = PT 3 = Tak (kondensator) Y = F iały = zerwony F = F zerwony = Niebieski G = F Niebieski WING V WING VS X W V - E X W V S - 0 by zamówić niebieski wyświetlacz skontaktuj się z ixell by zamówić niebieski wyświetlacz skontaktuj się z ixell Zasilanie Rodzaj czujników rzęczyk Jednostka miary Przekaźnik sprężarki 2 = 24Vac N = NT 0 = Nie = 0 = 4 = 110Vac P = PT 1 = Tak F = F 1 = 20 5 = 230Vac E WING K X W K - E Zasilanie Rodzaj czujników/przekaźnik światła Obudowa Jednostka miary RT 2 = 24Vac N = NT 0 = Płytka OS = 0 = Nie 4 = 110Vac P = PT 1 = Płytka z plastikową konsolą 8 IN F = F 2 = Tak (kondensator) 5 = 230Vac L = NT/16 neon 2 = Obudowa szyna 8 IN 4 = ateria M = PT/16 neon 3 = Puszka GS E KLWITUR X/TX/VX rzęczyk 0 = Nie 1 = Tak X N 0 by zamówić panel ze stali nierdzewnej lub z poliwęglanu dla klawiatur w formacie TX, skontaktuj się z ixell by zamówić niebieski wyświetlacz skontaktuj się z ixell KLWITUR TOUH KLWITUR TOUH montaż od tyłu T 2 0 T T 2 0 T R Wyświetlacz N = zerwony R = Niebieski W = iały 28 STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH

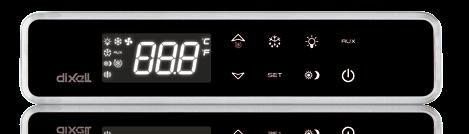

6 STEROWNIKI URZĄZEŃ bez WENTYLTOR PROWNIK WING XW20L Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki XW20LT Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki z czerwonym, białym lub niebieskim ekranem w technologii TOUH XW20LR Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki i zredukowaną głębokością L, LR: 38x185mm LT, LRT: 38x185mm XW20LRT Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki, z zredukowaną głębokością i z czerwonym, białym lub niebieskim ekranem w technologii TOUH EHY XW20L XW20LT XW20LR XW20LRT Wyświetlacz: ilość cyfr Klawiatura: ilość przycisków Zasilanie 24, 110, 230Vac 24, 110, 230Vac 110, 230Vac 110, 230Vac Wejścia czujników Termostat Odszranianie Skraplacz Wyświetlacz Wejście cyfrowe larm, rozpoczęcie odszraniania, włącznik drzwiowy, presostat, czujnik I 2 Przekaźniki Sprężarka Odszranianie Wentylator Światło, 16 larm, UX Konfigurowalny Inne Złącze Hot Key/Prog Tool Kit wbudowane wbudowane wbudowane wbudowane Złącze wyświetlacza X-REP opcjonalne opcjonalne Złącze szeregowe TTL TTL TTL TTL Złącze triak rzęczyk opcjonalny wbudowany opcjonalny wbudowany Zegar czasu rzeczywistego opcjonalny opcjonalny opcjonalny opcjonalny XW20L XW20LT XW20LR - XW20LRT STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH 29

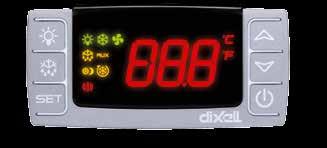

7 WING STEROWNIKI URZĄZEŃ bez WENTYLTOR PROWNIK L: 38x185mm XW20V XW20VS XW20K XW40L Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki i zredukowaną głębokością Sterownik elektroniczny w formacie Split dla urządzeń plusowych z odszranianiem poprzez postój sprężarki Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem V, VS: 100x64mm K: OS/GS/Szyna 8 IN Sterownik elektroniczny w formacie Split dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem EHY XW20V XW20VS XW20K XW40L Wyświetlacz: ilość cyfr Klawiatura: ilość przycisków 6 6 na klawiaturze ± 3 i znak 6 (X620, TX620, T620T, VX620) XW20V XW20VS XW20K na klawiaturze ± 3 i znak 6 (X620, TX620, T620T, VX620) Zasilanie 24, 110, 230Vac 24, 110, 230Vac 24, 110, 230Vac 24, 110, 230Vac 24, 110, 230Vac Wejścia czujników Termostat Odszranianie Skraplacz Wyświetlacz Wejście cyfrowe larm, rozpoczęcie odszraniania, włącznik drzwiowy, presostat, czujnik I 2 Przekaźniki Sprężarka, Odszranianie 16 Wentylator Światło , larm, UX Konfigurowalny Inne Złącze Hot Key/Prog Tool Kit wbudowane wbudowane wbudowane wbudowane wbudowane Złącze wyświetlacza X-REP opcjonalne Złącze szeregowe TTL TTL TTL Złącze triak rzęczyk opcjonalny opcjonalny w klawiaturze opcjonalny w klawiaturze Zegar czasu rzeczywistego opcjonalny opcjonalny opcjonalny XW40L 30 STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH

8 STEROWNIKI URZĄZEŃ z WENTYLTOREM PROWNIK WING XW60L XW60LT XW60LR Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem oraz obsługą wentylatora Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem oraz obsługą wentylatora, czerwonym, białym lub niebieskim ekranem TOUH Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem oraz obsługą wentylatora i zredukowaną głębokością L, LR: 38x185mm XW60LRT Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem oraz obsługą wentylatora, z zredukowaną głębokością, czerwonym, białym lub niebieskim ekranem TOUH XW60V XW60VS Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem oraz obsługą wentylatora Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem oraz obsługą wentylatora i zredukowaną głębokością LT, LRT: 38x185mm V, VS: 100x64mm EHY XW60L XW60LT XW60LR XW60LRT XW60V XW60VS Wyświetlacz: ilość cyfr Klawiatura: ilość przycisków Zasilanie 24, 110, 230Vac 24, 110, 230Vac 110, 230Vac 110, 230Vac 24, 110, 230Vac 24, 110, 230Vac Wejścia czujników Termostat Odszranianie Skraplacz Wyświetlacz Wejście cyfrowe larm, rozpoczęcie odszraniania, włącznik drzwiowy, presostat, czujnik I 2 Przekaźniki Sprężarka , Odszranianie Wentylator 5 5 Światło, larm, UX Konfigurowalny Inne Złącze Hot Key/Prog Tool Kit wbudowane wbudowane wbudowane wbudowane wbudowane wbudowane Złącze wyświetlacza X-REP opcjonalne opcjonalne Złącze szeregowe TTL TTL TTL TTL Złącze triak rzęczyk opcjonalny wbudowany opcjonalny wbudowany opcjonalny opcjonalny Zegar czasu rzeczywistego opcjonalny opcjonalny opcjonalny opcjonalny XW60L XW60LT XW60LR - XW60LRT XW60V XW60VS STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH 31

9 WING STEROWNIKI URZĄZEŃ z WENTYLTOREM PROWNIK L: 38x185mm LT: 38x185mm K: OS/GS/Szyna 8 IN Sterownik elektroniczny w formacie Split dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem oraz obsługą wentylatora XW70L Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem oraz obsługą wentylatora i dodatkowym przekaźnikiem XW70LT Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem, obsługą wentylatora, dodatkowym przekaźnikiem i czerwonym, białym lub niebieskim ekranem TOUH XW70K Sterownik elektroniczny w formacie Split dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem, obsługą wentylatora, dodatkowym przekaźnikiem i triak (włącz/wyłącz) EHY XW70L XW70LT XW70K Wyświetlacz: ilość cyfr na klawiaturze na klawiaturze Klawiatura: ilość przycisków 6 (X620, TX620, T620T, VX620) (aufn TX820, T820T, VX820) Zasilanie 24, 110, 230Vac 24, 110, 230Vac 24, 110, 230Vac 24, 110, 230Vac Wejścia czujników Termostat Odszranianie Skraplacz Wyświetlacz , wbudowane wbudowane opcjonalne TTL wbudowane TTL wbudowane opcjonalne TTL w klawiaturze opcjonalny opcjonalny opcjonalny wbudowany opcjonalny Wejście cyfrowe larm, rozpoczęcie odszraniania, włącznik drzwiowy, presostat, czujnik I 2 Przekaźniki Sprężarka Odszranianie Wentylator Światło larm, UX Konfigurowalny Inne Złącze Hot Key/Prog Tool Kit Złącze wyświetlacza X-REP Złącze szeregowe Złącze triak rzęczyk Zegar czasu rzeczywistego XW70L XW70LT 32 TTL 2 w klawiaturze opcjonalny XW70K STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH

10 STEROWNIKI URZĄZEŃ z WENTYLTOREM PROWNIK WING XW90L XW90LT Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem, obsługą wentylatora, dodatkowym przekaźnikiem i przekaźnikiem konfigurowalnym Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem, obsługą wentylatora, dodatkowym przekaźnikiem i przekaźnikiem konfigurowalnym oraz czerwonym, białym lub niebieskim ekranem TOUH L: 38x185mm LT: 38x185mm EHY XW90L XW90LT Wyświetlacz: ilość cyfr Klawiatura: ilość przycisków 8 8 Zasilanie 24, 110, 230Vac 24, 110, 230Vac Wejścia czujników Termostat Odszranianie Skraplacz Wyświetlacz Wejście cyfrowe larm, rozpoczęcie odszraniania, włącznik drzwiowy, presostat, czujnik I 2 Przekaźniki Sprężarka Odszranianie 16 Wentylator Światło, 16 larm, UX Konfigurowalny Inne Złącze Hot Key/Prog Tool Kit wbudowane wbudowane Złącze wyświetlacza X-REP opcjonalne opcjonalne Złącze szeregowe TTL TTL Złącze triak rzęczyk opcjonalny wbudowany Zegar czasu rzeczywistego opcjonalny opcjonalny XW90L XW90LT STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH 33

11 WING KLWITURY do STEROWNIKÓW w FORMIE K X620 6-przyciskowa klawiatura (32x74mm) dla sterowników w formacie K T620 6-przyciskowa klawiatura (WING - pozioma) dla sterowników w formacie K 32x74mm 38x185mm T620T 6-przyciskowa klawiatura dla sterowników w formacie K, ekran czerwony, biały lub niebieski TOUH V620 6-przyciskowa klawiatura (WING - pionowa) dla sterowników w formacie K T820 8-przyciskowa klawiatura (WING - pozioma) dla sterowników w formacie K 38x185mm 100x64mm T820T V820 8-przyciskowa klawiatura dla sterowników w formacie K, ekran czerwony, biały lub niebieski TOUH 8-przyciskowa klawiatura (WING - pionowa) dla sterowników w formacie K EHY X620 TX620 T620T VX620 TX820 T820T VX820 Wyświetlacz: ilość cyfr Klawiatura: ilość przycisków Zasilanie ze sterownika ze sterownika ze sterownika ze sterownika ze sterownika ze sterownika ze sterownika Element wykonawczy XW20K XW20K XW20K XW20K XW70K XW70K XW70K rzęczyk opcjonalny opcjonalny wbudowany opcjonalny opcjonalny wbudowany opcjonalny Klawiatury X, T oraz V wyposażone są w szeroki wyświetlacz zawierający ikony, przedstawiające stany pracy w czasie rzeczywistym, a także jednostki miary, dla jasnego i ciągłego monitorowania pracy urządzenia. STEROWNIKI w FORMIE K są OSTĘPNE w 4 RÓŻNYH WERSJH OS: Płytka GS: Płytka z plastikową puszką 225x180x84mm Szyna 8 IN: Płytka z plastikową konsolą 8 IN Szyna 8 IN: Obudowa pełna 8 IN 34 STEROWNIKI HŁONIZE do ZSTOSOWŃ OGÓLNYH
