Typoszereg powersplit

Transkrypt

1 Systemy sterowania dla chłodnictwa / typoszereg powersplit Typoszereg powersplit powersplit to nowy regulator przeznaczony dla systemu zespolonych szaf chłodniczych posiadających zintegrowane sprężarki. Urządzenie należy do najlepszego w swoim typie dzięki zastosowaniu ciągłego monitorowania szeregu elementów takich jak: stany krytyczne (HACCP bezpieczeństwo i higiena przechowywanych produktów), sieć lokalna, podłączenie do komputerowych systemów nadzoru, przekaźniki mocy na wyjściach, blok zacisków na płycie głównej regulatora, czujnik oświetlenia, itd. powersplit to nie tyle regulator co zakres urządzeń dostępnych w konfiguracji z 4 lub 6 wyjściami oraz z lub bez integralnego z płytą główną zegara. Korzyści zredukowanie liczby kabli, oraz elementów w panelu elektrycznym; przystawka programująca; możliwość pracy w sieci lokalnej dla sterowania zsynchronizowanymi ze sobą cyklami odszraniania (1 regulator nadrzędny + 5 podporządkowanych); modele wyposażone w zegar czasu rzeczywistego posiadają funkcje bezpieczeństwa i higieny przechowywanych produktów (HACCP); przyjemny wygląd; zdejmowana ramka osłony przedniej terminalu użytkownika, dostępna w różnych wersjach zgodnie z wymaganiami klienta; wyświetlacz z niewielką głębokością obudowy; komunikacja szeregowa pomiędzy wyświetlaczem, a płytami głównymi gwarantująca większą odporność na zakłócenia elektromagnetyczne.

2 Sieć lokalna System powersplit pozwala na sterowanie wielosekcyjnym regałem chłodniczym poprzez sieć lokalną. Sieć lokalna regulatorów powersplit jest bardzo prosta do zmontowania: regulatory są łączone ze sobą tylko za pomocą 2 kabli, co pozwala na sterowanie różnymi częściami układu chłodniczego. Zastosowanie sieci lokalnej powersplit pozwala zredukować liczbę kabli, oraz wprowadzić bardziej racjonalne zarządzanie systemem chłodniczym. Sieć lokalna umożliwia scentralizowanie funkcji regulacji tylko na jednym wyświetlaczu. Oznacza to, że po naciśnięciu przycisku z żarówką odpowiednia komenda jest przekazywana poprzez złącze szeregowe do wszystkich płyt głównych regulatorów, które jednocześnie załączą przekaźnik sterujący oświetleniem. Wszystko to nie wymaga dodatkowych kabli łączących. Podobnie rzecz wygląda dla komendy załączenia/ wyłączenia, ręcznego odszraniania, cyklu pracy ciągłej sprężarek, oraz funkcji pomocniczych. Sieć lokalna umożliwia także scentralizowanie tylko na jednym terminalu użytkownika sygnałów alarmowych pochodzących z różnych regulatorów, to jest z różnych części szafki chłodniczej. Dodatkowo można zsynchronizować ze sobą cykle odszraniania: odszranianie jest załączane równocześnie we wszystkich częściach układu chłodniczego, a kończy się niezależnie od siebie w zależności od stanu panującego w każdym odszranianym parowniku. Załączenie chłodzenia następuje równocześnie dla całego systemu wówczas, gdy odszranianie zakończy się we wszystkich jego częściach. Zgodność z normą EN 441 Norma europejska EN określa kryteria pomiaru temperatur w urządzeniach chłodniczych. Ustala ona charakterystykę przyrządu pomiarowego w zakresie jego dokładności, rozdzielczości, zakresu pomiaru, oraz stałej czasowej. Znajdują się w niej dokładne wskazówki odnośnie umieszczenia czujnika temperatury, który musi być w stanie zmierzyć temperaturę najcieplejszego miejsca (która różni się od temperatury regulacji). Typoszereg regulatorów powersplit spełnia wymagania tej normy. Temperatura regulacji i najcieplejszego miejsca może być kontrolowana oddzielnie na wyświetlaczu terminalu użytkownika. HACCP bezpieczeństwo i higiena przechowywanych produktów W modelach wyposażonych w zegar funkcja HACCP to standard. Gwarantuje to kontrolę temperatury przechowywanych produktów zgodną z wymaganiami systemu HACCP. Odpowiednie parametry są programowane bezpośrednio na regulatorze. Można również ustawić na nim limity czasowe i temperatury wymagane przez normy przechowywania żywności. Regulator automatycznie monitoruje urządzenie chłodnicze sygnalizując o wystąpieniu w nim jakichkolwiek stanów krytycznych. Generuje on sygnał ostrzegawczy w przypadku, gdy ustawione limity zostaną przekroczone, zapisując jednocześnie w pamięci EEPROM (pamięć trwała) osiągnięte wartości temperatur, oraz czas trwania zdarzenia. Ponadto urządzenie sygnalizuje o awariach zasilania w przypadku, gdy wpływa to na utrzymanie wymaganej temperatury. Wszystkie dane można bardzo łatwo odczytać z regulatora. Stany alarmowe są sygnalizowane automatycznie.

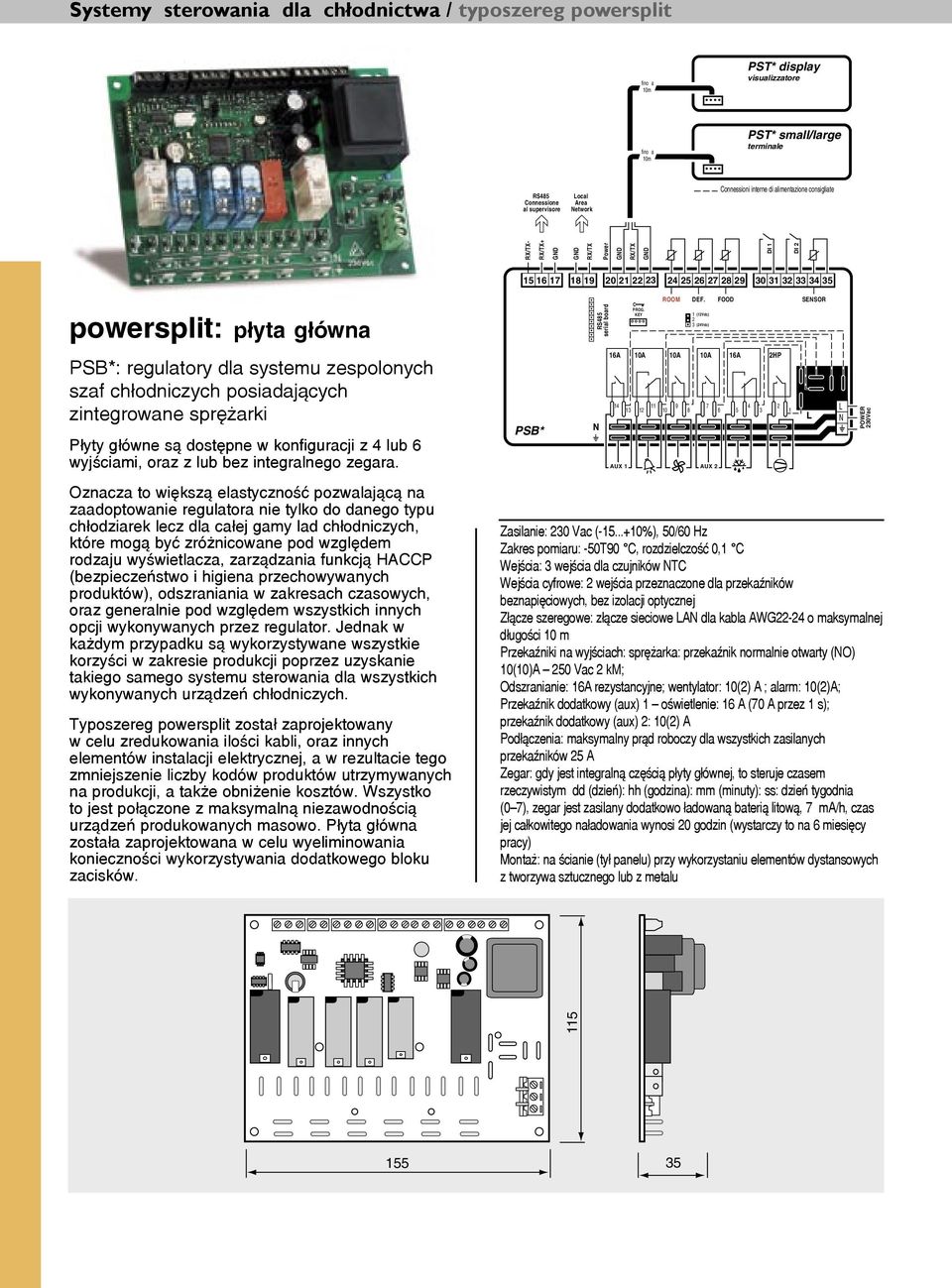

3 Systemy sterowania dla chłodnictwa / typoszereg powersplit fino a 10m PST* display visualizzatore fino a 10m PST* small/large terminale RS485 Connessione al supervisore Local Area Network Connessioni interne di alimentazione consigliate RX/TX- RX/TX+ RX/TX Power RX/TX DI 1 DI powersplit: płyta główna PSB*: regulatory dla systemu zespolonych szaf chłodniczych posiadających zintegrowane sprężarki Płyty główne są dostępne w konfiguracji z 4 lub 6 wyjściami, oraz z lub bez integralnego zegara. Oznacza to większą elastyczność pozwalającą na zaadoptowanie regulatora nie tylko do danego typu chłodziarek lecz dla całej gamy lad chłodniczych, które mogą być zróżnicowane pod względem rodzaju wyświetlacza, zarządzania funkcją HACCP (bezpieczeństwo i higiena przechowywanych produktów), odszraniania w zakresach czasowych, oraz generalnie pod względem wszystkich innych opcji wykonywanych przez regulator. Jednak w każdym przypadku są wykorzystywane wszystkie korzyści w zakresie produkcji poprzez uzyskanie takiego samego systemu sterowania dla wszystkich wykonywanych urządzeń chłodniczych. Typoszereg powersplit został zaprojektowany w celu zredukowania ilości kabli, oraz innych elementów instalacji elektrycznej, a w rezultacie tego zmniejszenie liczby kodów produktów utrzymywanych na produkcji, a także obniżenie kosztów. Wszystko to jest połączone z maksymalną niezawodnością urządzeń produkowanych masowo. Płyta główna została zaprojektowana w celu wyeliminowania konieczności wykorzystywania dodatkowego bloku zacisków. PSB* RS485 serial board 16A 14 AUX 1 13 PROG. KEY 10A ROOM 10 10A 9 8 DEF. 1 (12Vdc) 2 3 (24Vdc) 10A 7 AUX 2 FOOD 6 16A HP 2 1 SENSOR Zasilanie: 230 Vac ( %), 50/60 Hz Zakres pomiaru: -50T90 C, rozdzielczość 0,1 C Wejścia: 3 wejścia dla czujników NTC Wejścia cyfrowe: 2 wejścia przeznaczone dla przekaźników beznapięciowych, bez izolacji optycznej Złącze szeregowe: złącze sieciowe LAN dla kabla AWG22-24 o maksymalnej długości 10 m Przekaźniki na wyjściach: sprężarka: przekaźnik normalnie otwarty (NO) 10(10)A 250 Vac 2 km; Odszranianie: 16A rezystancyjne; wentylator: 10(2) A ; alarm: 10(2)A; Przekaźnik dodatkowy (aux) 1 oświetlenie: 16 A (70 A przez 1 s); przekaźnik dodatkowy (aux) 2: 10(2) A Podłączenia: maksymalny prąd roboczy dla wszystkich zasilanych przekaźników 25 A Zegar: gdy jest integralną częścią płyty głównej, to steruje czasem rzeczywistym dd (dzień): hh (godzina): mm (minuty): ss: dzień tygodnia (0 7), zegar jest zasilany dodatkowo ładowaną baterią litową, 7 ma/h, czas jej całkowitego naładowania wynosi 20 godzin (wystarczy to na 6 miesięcy pracy) Montaż: na ścianie (tył panelu) przy wykorzystaniu elementów dystansowych z tworzywa sztucznego lub z metalu L N POWER 230Vac

4 powersplit: terminal użytkownika PST* Mały wyświetlacz Terminal ten posiada taki sam wygląd, oraz jest dopasowany do identycznego otworu montażowego (32x74), jak dla wszystkich regulatorów z typoszeregu plug-in. Innowacje wprowadzane do tej nowej koncepcji regulatora skupiły się na utrzymaniu takiego samego odczucia dla tych użytkowników, którzy stosują już urządzenia z rodziny plug-in. Jest to ważne pod względem estetyki, oraz funkcjonalności, ponieważ nowi użytkownicy regulatora wymagają bardzo krótkiego czasu, aby móc w pełni wykorzystać wszystkie jego funkcje. Duży wyświetlacz Oprócz przyjemnego wyglądu wyświetlacz ten posiada liczne funkcje. Terminal jest wyposażony w 4-cyfrowy ekran wyświetlacza, przyciski silikonowe, które są bardziej ergonomiczne i niezawodne w stosunku do klasycznych wykonanych z poliwęglanu. Przyciski są podświetlane i wygodne w użyciu. Zapewniają one bezpośredni dostęp do następujących funkcji: HACCP, sterowania oświetleniem, odszranianiem, oraz cyklem pracy ciągłej. Wyświetlacz ten może być łatwo i tanio zmodyfikowany dzięki zastosowaniu zdejmowanej ramki osłony panelu przedniego. Jednym bardzo ważnym wymiarem jest głębokość: tylko 22 mm.

5 Systemy sterowania dla chłodnictwa / typoszereg powersplit / wyposażenie Wyświetlacz dodatkowy PST*VR* Sam wyświetlacz może być podłączony równolegle z interfejsem użytkownika służącym do ustawienia parametrów pracy systemu chłodniczego. Można go zastosować dla wyświetlania temperatury z trzeciego czujnika umieszczonego w najcieplejszym miejscu chłodziarki zgodnie z normą EN Przystawka programująca PSOPZKEY* Przystawka programująca pozwala na szybkie zaprogramowanie regulatora, gdy nie jest włączony przy całkowitej pewności, że nie powstaną żadne błędy w nastawach parametrów. Urządzenie pozwala na zredukowanie liczby kodów produktów utrzymywanych na produkcji. Dzięki niemu można zaprogramować regulator tylko w kilka sekund, nawet podczas fazy testowania na końcu linii produkcyjnej. Jest to także z całą pewnością bardzo ważne narzędzie dla sieci serwisu. Karta szeregowa RS485 FCSER* Regulatory z typoszeregu powersplit zostały zaprojektowane dla sterowania komercyjnymi meblami chłodniczymi i oferują jako standard podłączenie szeregowe do sieci lokalnej. Sieć ta pozwala zoptymalizować funkcjonowanie urządzeń posiadających wiele parowników. W przypadku gdy sterowniki powersplit pracują w sieci lokalnej to w kartę szeregową wyposażamy tylko jeden sterownik (regulator nadrzędny). Czujnik światła PSOPZLHT* Czujnik ten mierzy zmiany natężenia oświetlenia wewnątrz komory chłodziarki, co pozwala regulatorowi uruchomić odpowiednie funkcje po otwarciu jej drzwi. Rozwiązanie to zapewnia znaczne korzyści, ponieważ zastosowanie tylko jednego czujnika pozwala zastąpić szereg mikroprzełączników zamontowanych w drzwiach lad chłodniczych.

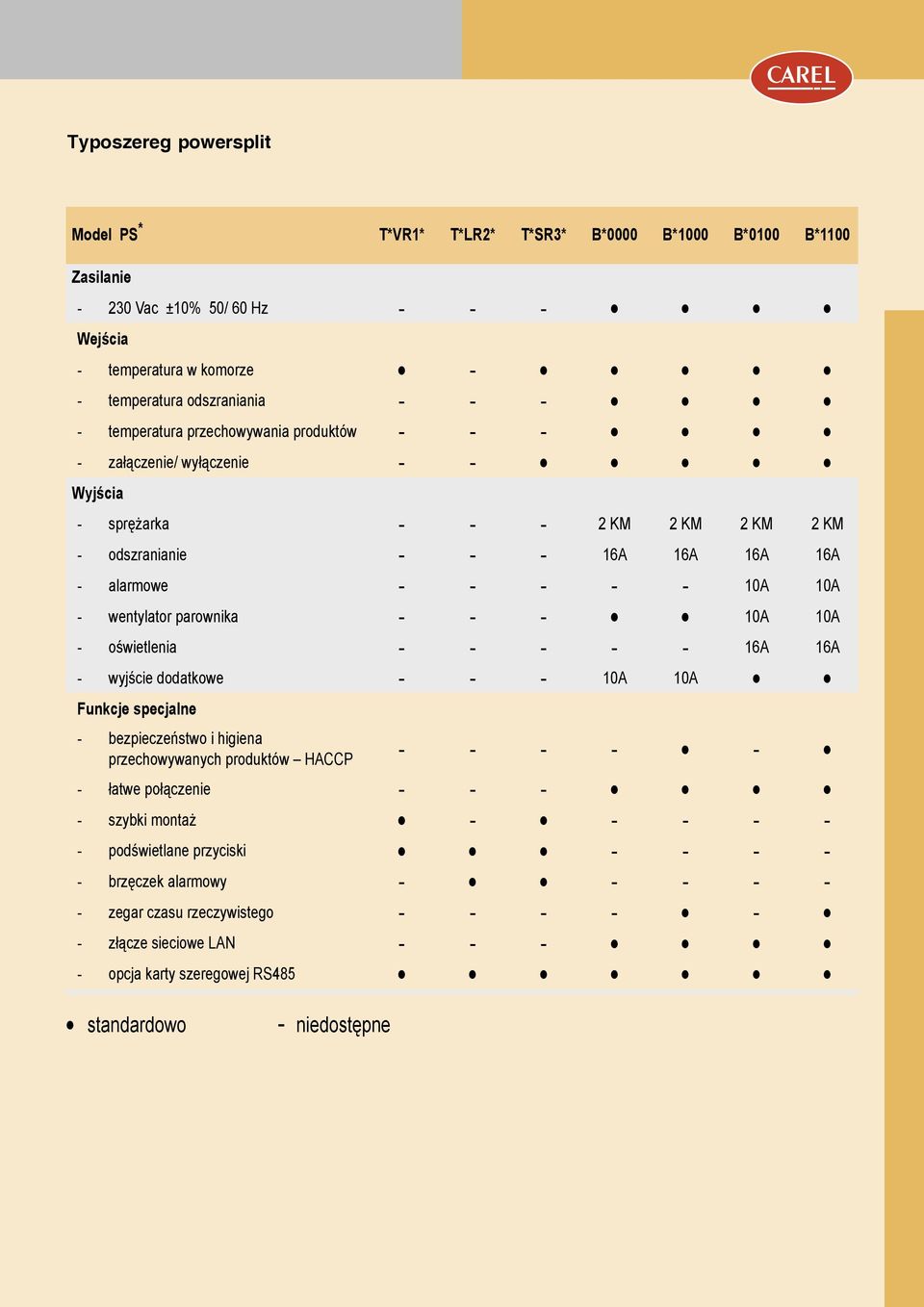

6 Typoszereg powersplit Model PS * T*VR1* T*LR2* T*SR3* B*0000 B*1000 B*0100 B*1100 Zasilanie Vac ±10% 50/ 60 Hz Wejścia - temperatura w komorze - - temperatura odszraniania temperatura przechowywania produktów załączenie/ wyłączenie - - Wyjścia - sprężarka KM 2 KM 2 KM 2 KM - odszranianie A 16A 16A 16A - alarmowe A 10A - wentylator parownika A 10A - oświetlenia A 16A - wyjście dodatkowe A 10A Funkcje specjalne - bezpieczeństwo i higiena przechowywanych produktów HACCP łatwe połączenie szybki montaż podświetlane przyciski brzęczek alarmowy zegar czasu rzeczywistego złącze sieciowe LAN opcja karty szeregowej RS485 standardowo - niedostępne
