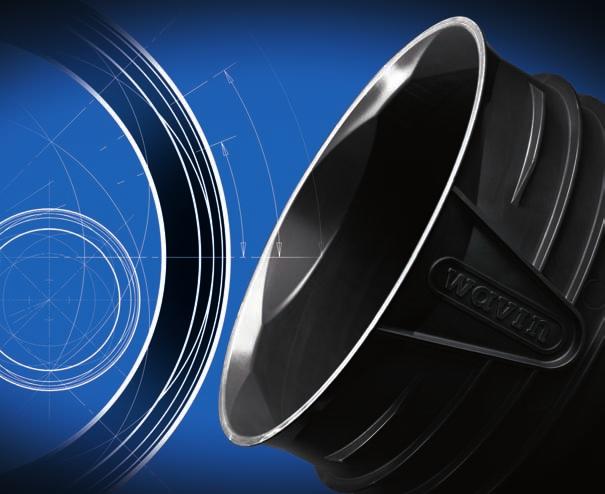

1 EPIC B524 J3412 X721 kwiecień 2011 System Wavin X-Stream Katalog produktów SYSTEM RUR DWUŚCIENNYCH I KSZTAŁTEK Z PP WAVIN X-STREAM DA SYSTEMÓW KANAIZACJI GRAWITAC YJNEJ I DRENAŻU Systemy doskonałe dla sieci infrastrukturalnych

2 Spis treści/wstęp Spis treści Wstęp 2 Wavin X-Stream elementy systemu 4 Obliczenia hydrauliczne/dobór średnic przewodów z rur Wavin X-Stream 5 Montaż 6 Normy i aprobaty 7 Zestawienie wyrobów: 8 Rury 8 Złączki 9 Korki 9 Kolana 10 Trójniki 11 Redukcje 13 Kształtki przejściowe 14 Odgałęzienia nasadowe 14 Systemy komplementarne 15 Inteligentne rozwiązania Wavin do zagospodarowania wód deszczowych 18 Wstęp Wieloletnie doświadczenie Wavin jest największym w Europie producentem systemów instalacyjnych z tworzyw sztucznych. Nazwa WAVIN powstała z połączenia pierwszych sylab dwóch wyrazów WAter (woda) i VINyl chloride (chlorek winylu). Siedzibą koncernu jest holenderskie miasteczko Zwolle, gdzie w 1955 roku powstał zakład produkcyjny wytwarzający pierwsze na świecie rury ciśnieniowe z PVC o dużej średnicy do przesyłania wody. W Polsce Wavin obecny jest od 1991 roku, kiedy to stał się udziałowcem spółki Metalplast z siedzibą w Buku pod Poznaniem. Bezkonkurencyjny dostawca i ekspert w swojej dziedzinie Wavin to bezkonkurencyjny dostawca systemów instalacyjnych z tworzyw sztucznych, lider na rynku pod względem oferty, innowacyjności oraz geograficznego zasięgu działania. Firma operuje na dwóch rynkach: instalacyjno-budowlanym oraz infrastrukturalnym. Na rynku instalacyjno-budowlanym Wavin jest dostawcą kompletnych systemów instalacyjnych do doprowadzania wody do budynku, jej transportu wewnątrz domu, ogrzewania oraz odprowadzania ścieków i wód deszczowych. Na ryn ku infrastrukturalnym Wavin jest ekspertem w dziedzinie systemów kanalizacji zewnętrznej, drenażu, odwodnień dróg i mostów, zagospodarowania wody deszczowej, a także systemów ciśnieniowych do przesyłania wody. Niezawodne produkty, kompletna oferta Naszym celem jest dostarczenie klientom najwyższej jakości rozwiązań. Wieloletnie doświadczenie, dostęp do najnowocześ - niejszych technologii, innowacyjność oraz całkowite uwzględnienie potrzeb klientów pozwalają nam zaoferować niezawodne produkty: Systemy instalacyjne i budowlane kanalizacja wewnętrzna PVC, 2 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

3 Wstęp kanalizacja niskoszumowa Wavin AS, Sitech, systemy instalacji sanitarnych i grzewczych: Tigris Alupex, BORplus, Hep2O, system instalacji do podciśnieniowego odwadniania dachów Wavin QuickStream, systemy rynnowe Kanion, drenaż opaskowy. Systemy infrastrukturalne kanalizacja zewnętrzna grawitacyjna PVC-u, kanalizacja zewnętrzna grawitacyjna z rur dwuściennych z PP Wavin X-Stream, kanalizacja zewnętrzna ciśnieniowa PE, studzienki kanalizacyjne, pompownie ścieków i wód zanieczyszczonych, system ciśnieniowy do przesyłania wody z PE 100 lub TS, system ciśnieniowy do przesyłania wody z PVC, systemy drenarskie, systemy zagospodarowania wody deszczowej Wavin Intesio, Aquacell oraz Wavin Q-Bic, systemy do renowacji rurociągów: Compact Pipe, Shortlining- KMR, Neofit, TS, system odwadniania wiaduktów i mostów HD-PE. W niniejszym katalogu prezentujemy Państwu system kanalizacji grawitacyjnej Wavin X-Stream. Najwyższa jakość głównym priorytetem Z myślą o klientach ustaliliśmy priorytet naszej działalności: jakość, ponieważ implikuje ona niezawodność oferowanych produktów. Wszystkie wyroby Wavin spełniają wymagane normy i standardy, posiadają konieczne aprobaty techniczne i atesty. Każdy wyrób posiada pełną dokumentację katalogową, a nasi doradcy techniczni ułatwiają dokonanie najlepszego wyboru. Wyrazem troski o najwyższą jakość wyrobów jest fakt, iż Wavin jako pierwszy w branży wdrożył i certyfikował system zarządzania jakością zgodny z międzynarodową normą ISO 9001, obejmujący cały cykl projektowania, konstruowania, produkowania, sprzedaży i ekspedycji naszych wyrobów oraz obsługi posprzedażowej. Wavin dysponuje także własnym laboratorium, wyposażonym w nowoczesny sprzęt badawczy i pomiarowy, które działa w oparciu o aktualne metody badawcze i kontrolne. Jest w stanie wykonać wszystkie badania wyrobów produkowanych przez Wavin, wymagane przez normy lub aprobaty techniczne. aboratorium, podobnie jak cała firma, stosuje certyfikowany przez Urząd Dozoru Technicznego zintegrowany system zarządzania zgodny z normami ISO 9001 i ISO Ponadto laboratorium wdrożyło system zarządzania jakością laboratoriów zgodny z normą PN-EN ISO/IEC Myślimy także o środowisku naturalnym. Wavin wdrożył system zarządzania środowiskiem zgodny z międzynarodową normą ISO 14001, który został certyfikowany przez Urząd Dozoru Technicznego, potwierdzając tym samym, że Wavin Metalplast--Buk działa zgodnie z wymaganiami prawa środowiskowego oraz że stale dąży do podniesienia poziomu ochrony środowiska. iczne nagrody i wyróżnienia Potwierdzeniem wysokiej jakości wyrobów firmy Wavin są liczne nagrody i wyróżnienia. Oto niektóre z nich. Wyróżnienie dla Intesio jako nowatorskiego rozwiązania służącego ochronie zasobów wodnych przyznane przez Polską Fundację Ochrony Zasobów Wodnych podczas Międzynarodowych Targów Maszyn i Urządzeń dla Wodociągów i Kanalizacji WOD-KAN II nagroda dla Intesio w konkursie na najlepsze urządzenie, technologię, wdrożenia i zrealizowany obiekt. Nagroda została przyznana podczas II Ogólnopolskiej Konferencji Naukowo-- Technicznej INFRAEKO Wyróżnienie dla systemu zagospodarowania wody deszczowej Wavin Q-Bic jako nowatorskiego rozwiązania służącego ochronie zasobów wodnych. Wyróżnienie to zostało przyznane przez Polską Fundację Ochrony Zasobów Wodnych podczas Międzynarodowych Targów Maszyn i Urządzeń dla Wodociągów i Kanalizacji WOD- KAN 2007 r.). Trzykrotne wyróżnienie dla systemu rynnowego Kanion w Rankingu Marek Budowlanych w kategorii Systemy rynnowe, przyznane podczas Międzynarodowych Targów Budownictwa BUDMA. Wyróżnienie przyznane zostało na podstawie ogólnopolskich badań przeprowadzonych wśród dystrybutorów materiałów budowlanych i wykonawców (2007 r., 2008 r. i 2009 r.). Nagroda czytelników magazynu Systemy Instalacyjne w kategorii Kanalizacja za system kanalizacji niskoszumowej WAVIN AS (2007 r.). Nagroda za rury PE 100 Wavin TS w konkursie Klucz Sukcesu na najlepszy produkt branży WOD-KAN, przyznana podczas VII Sympozjum Naukowo-Technicznego WOD-KAN-EKO 2005 (2005 r.). Nagroda Tytan 2005 dla firmy roku w technologiach bezwykopowych, przyznana przez kwartalnik techniczny Inżynieria Bezwykopowa we współpracy z Polskim Stowarzyszeniem Technologii Bezwykopowych i Polską Fundacją Technik Bezwykopowych (2005 r.). Złoty Medal Międzynarodowych Targów Budownictwa BUDMA 2005 za system zagospodarowania wody deszczowej Azura (2005 r.). Złoty Medal Międzynarodowych Targów Instalacyjnych INSTAACJE 2002 za studzienkę inspekcyjną Tegra 600 (2002 r.). SYSTEM WAVIN X-STREAM Katalog produktów kwiecień 2011 System Wavin X-Stream 3

4 Elementy systemu Wavin X-Stream elementy systemu System Wavin X-Stream to nowa generacja rur dwu ścien - nych i kształtek z polipropylenu (PP-b*) w sys temach kanalizacji gra witacyjnej, przezna czo nych do odprowadzania ścieków sani - tar nych i wody deszcz o wej. System o sztywności obwo do wej SN 8 przezna czony jest do stosowania w miejscach o dużych ob ciąże niach statycznych i dynamicznych. Dotychczas żaden z syste mów nie oferował tak cie ka wego i solidnego roz wiązania połą cze nia przy za pew nieniu 100% szczel ności i łatwości montażu. Obszary zastosowań: sieci kanalizacji sanitarnej sieci kanalizacji deszczowej sieci kanalizacji przemysłowej sieci kanalizacji ogólnospławnej samonośne przepusty pod drogami i torami kolejowymi rury osłonowe rury wznośne studzienek rewizyjnych w miejscach szczególnie narażonych na du że obciążenia sta - tyczne, dyna micz ne, a także agresywne wody grun towe lub od pro wadzane medium Rury System Wavin X-Stream obejmuje ru ry w zakresie średnic od DN/ID 100 do 800 mm dostarczane w standardo wej długości 6 m oraz bo gaty asortyment kształtek połączeniowych. Rury do - stęp ne są również w długości 3 m. Rury łączone są kielichowo i uszczel nia ne specjalną, profilową uszczelką. System produkowany jest z zewnętrzną ścianką profilowaną w kolorze czarnym oraz ścianką wewnętrzną gładką w kolorze jasnoszarym. Kolor ścianki wewnętrznej służy polepszeniu warunków inspekcji CCTV. Konstrukcja rur Wavin X-Stream Rury dwuścienne powstają w procesie współwytłaczania, którego efektem jest gładka wewnętrzna ścianka i zewnętrzna ścianka karbowana. Taka konstrukcja cha rakteryzuje się relatywnie małą wagą rury przy jednoczesnym uzyskaniu wyso kiej sztywności obwodowej. Konstrukcja rury dwuściennej pomaga za pewnić jej elastyczność; dzięki temu rura może ulegać częściowemu odkształceniu pod dużym obciążeniem, przy jednoczes nym utrzymaniu solidnych i szczelnych połączeń. Kształtki Wszystkie kształtki posiadają tę samą unikatową konstrukcję złączek kielicho wych, umożliwiającą szybkie i proste po łą czenie kielichowe oraz solidne uszczel nienie system Wavin X-Stream. Oprócz kształtek standardowych produkowane są również kształt ki na specjalne zamówienia. Zalety systemu Opatentowana technologia połączenia typu Wavin X-Stream: do 50% redukcji siły niezbędnej do po łączenia elementów: rury i kielicha szybsza i łatwiejsza instalacja pewna szczelność połączenia niewielka waga przy zachowaniu wysokiej sztywności obwodowej SN 8 możliwość układania rurociągów z przykryciem 0,8 6,0 m (PN-EN 13476). Zaleca się wykonanie obliczeń sprawdzających dla innych głębokości posadowienia rurociągów łatwy transport i montaż na budowie odporność chemiczna na agresywne środowisko ścieków, oparów, wód gruntowych i podskórnych trwałość PP odporność na ścieranie (PN-EN 13476) niski współczynnik chropowatości w efekcie wysoka przepus to wość oraz możli wość stosowania mini malnych spad ków i ograniczenia zakre su prac ziemnych doskonała elastyczność: współpraca z otaczającym gruntem bardzo dobre przenoszenie obciążeń statycznych (np. od wysokich nasypów, konstrukcji dróg) i dynamicznych (np. od intensywnego ruchu drogowego: autostrady, drogi szybkiego ruchu) możliwość zabudowy w kanalizacji podposadzkowej obszar zastosowania UD dla średnic do DN/ID 300 mm odporność na ruchy podłoża bez utraty szczelności możliwość dowolnego skracania rur możliwość ukośnego cięcia rur prze pus towych, co umożliwia estetyczne, równoległe do nasypu wykończenie przepustu drogowego szary kolor warstwy wewnętrznej, ide al ny do prowadzenia inspekcji CCTV przez eksploatatorów pełna gama różnorodnych kształtek przejściowych na sys te m PVC-u gładkościenny * PP-b kopolimer blokowy typu b polipropylenu 4 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

5 Obliczenia/dobór Obliczenia hydrauliczne/dobór średnic przewodów z rur Wavin X-Stream Doboru hydraulicznego grawitacyjnych przewodów kanalizacyj - nych X-Stream można dokonać za pomocą komputerowego programu obliczeniowego dostępnego na: Algorytm tego programu opiera się na znanej formule Collebrooka-White a: Zalecany współczynnik chropowatości bezwzględnej to k = 0,25 mm. Wartość ta uwzględnia występowanie kształtek oraz własności transportowanych ścieków. Dla wód deszczowych współczynnik ten można zredukować do wartości 0,1 mm. Ilość ścieków przepływających przez przekrój częściowo wypeł - nio nej rury można wyliczyć ze wzoru Brettinga: ( ) π q = 0,46-0,5 x cos π x y + 0,04 x 2 x x y Q f cos( ) d d gdzie: Q przepływ płynu przy całkowitym napełnieniu przewodu [m 3 /s] Q f q v v f l d k y przepływ płynu przy całkowitym napełnieniu przewodu, linia energii jest równoległa do przebiegu sieci [m 3 /s] przepływ przy częściowo napełnionym przewodzie [m 3 /s] prędkość przepływu płynu przy częściowo napełnionym przewodzie [m/s] prędkość przepływu płynu przy całkowicie napełnionym przewodzie [m/s] spadek sieci kanalizacyjnej (gradient) [m/m] wewnętrzna średnica rury [m] współczynnik tarcia (chropowatości bezwzględnej k) [m] wysokość wypełnienia częściowo napełnionej rury [m] Z uwagi na proces samooczyszczania się przewodów oraz bio rąc pod uwagę możliwości wykonawcze, zaleca się przyjmowanie następujących minimalnych spadków ułożenia przewodów: 0,3% dla przewodów DN/ID 300 0,15% dla przewodów > DN/ID 300 Orientacyjne wartości przepływu dla wypełnionych przewodów można odczytać z poniższego wykresu: Przep yw Q ( I/S) Przepływy dla kanałów o mniejszym wypełnieniu można wyliczyć, korzystając z krzywych praktycznych sprawności dla przekroju kołowego: ø ø 600 ø 500 ø 400 ø 300 ø 250 ø ø 150 ø ,1 1 Do obliczeń przyjęto wartość współczynnika k = 0,25 mm Spadek 0/00 SYSTEM WAVIN X-STREAM Katalog produktów kwiecień 2011 System Wavin X-Stream 5

6 X-Stream_Pv4_ :X-Stream_P 5/16/11 2:20 PM Strona 6 SYSTEM WAVIN X-STREAM Montaż Montaż Położenie uszczelki pomiędzy pierwszym a drugim karbem bosego końca rury Ostateczne ułożenie uszczelki w połączeniu kielichowym 100% szczelności Specjalny kształt kielicha: wstępne ugięcie uszczelki Specjalny kształt kielicha: ostateczne ułożenie uszczelki Przy każdym połączeniu kielichowym rur dwuściennych Wavin X-Stream można wyodrębnić poszczególne etapy, aby otrzymać solidne i szczelne połączenie. Unikatowa konstrukcja uszczelek zapewnia niezawodne połączenie. 3. Odkształcona uszczelka gwarantuje 100% szczelność połączenia. Przy małym zaangażowaniu siły otrzymujemy szczelne i trwałe połączenie. Połączenie kielichowe Wavin X-Stream Każde wykonanie połączenia kielichowego wymaga użycia siły. W połączeniu Wavin X-Stream niezbędna siła potrzebna do wciśnięcia bosego końca rury w kielich została wyraźnie zmniejszona Sposób montażu Przy prowadzeniu montażu rur kanalizacji grawitacyjnej Wavin X-Stream z PP obowiązują standardowe zasady układania rur z materiałów elastycznych. o ok. 50%. Jest to możliwe dzięki specjalnemu ukształtowaniu powierzchni wewnętrznej kielicha, który ułatwia współosiowe ustawienie łączonych elementów. W przypadku rur o średnicach do DN 400 montaż ręczny może być wykonywany przez jedną osobę, do montażu rur o średnicy DN 500 wystarczą tylko dwie osoby. Rury układa się na stabilnym podłożu, na podsypce, w sposób eliminujący odkształcenia kielicha. Materiał podsypki i obsypki nie powinien zawierać kamieni. Materiał zasypowy oraz sposób jego zagęszczenia dobiera się w zależności od lokalnych warunków gruntowo-wodnych, projek- Specyfika połączenia Wavin X-Stream towanego przykrycia oraz obciążenia uzależnionego od ruchu Podczas montażu bosego końca rury w kielich, po nałożeniu sy- pojazdów. metrycznej uszczelki pomiędzy dwa pierwsze karby bosego koń- Montaż należy wykonać zgodnie z zaleceniami normy ca rury, możemy wyodrębnić następujące fazy: PN-ENV 1046 Systemy przewodów rurowych z tworzyw sztucz- 1. Wprowadzenie bosego końca rury (1 karbu) do kielicha: nych. Systemy do przesyłania wody i ścieków na zewnątrz kon- naprowadzenie osiowe rury względem kielicha; następuje strukcji budowli. Praktyczne zalecenia układania przewodów pod wstępne ułożenie uszczelki. ziemią i nad ziemią. 2. Bosy koniec rury przyjmuje końcowe położenie w kielichu. Instrukcja montażu systemu Wavin X-Stream Prace instalacyjne należy wykonywać zgodnie ze sztuką budowlaną z uwzględnieniem wymagań norm PN-EN 1610 oraz PN-ENV Rury X-Stream należy transportować w oryginalnych opakowaniach dla uniknięcia ich uszkodzenia. 6 TEEFON Załadunek i rozładunek rur należy prowadzić przy użyciu wózków widłowych lub dźwigu. FAX Przy załadunku i rozładunku dźwigiem należy pamiętać o stosowaniu taśm parcianych w bezpośrednim kontakcie z rurą dla uniknięcia uszkodzeń mechanicznych rury. INFOINIA E-MAI kontakt_pl@wavin.pl

7 Montaż/Normy i aprobaty Rury należy układać na wcześniej przy gotowa nym podłożu. Wyrównane dno wykopu wypełnia się materiałem podsypki, którą na le ży wyrównać w taki spo sób, aby jej górna powierzchnia była zgodna z pro jektowa nym spadkiem rurociągu. Warstwa syp - kie go materiału podsypki o grubości 10 cm po winna pozostać niezagęszczo na dla swobodnego i lep - szego ułożenia rur i ich połączeń kielichowych. Wysokość obsypki nie powinna przekraczać ok. 50 cm powyżej wierzchu rury. Należy pamiętać, aby przy zagęszczaniu gruntu minimalna warstwa obsypki powyżej wierzchu rury przekraczała 20 cm. Wypełnianie wykopu należy kontynuować kolejnymi warstwami zasypki. Jeżeli projekt nie zakłada ina - czej, zasypkę może stanowić grunt rodzimy. 5 Przed wykonaniem połączenia kielichowego we - wnętrz ną powierzchnię kielicha należy oczyścić ze wszelkich nieczystości mogących ją zarysować, jak również negatywnie wpłynąć na późniejsze prawi - dło we ułożenie się uszczelki. Tak przygotowaną po wierzchnię wewnętrzną kielicha należy posma ro - wać trwałym środkiem poślizgowym, który ułatwi montaż i umożliwi pracę uszczelki w całym okresie eksploatacji systemu. Następnie na wcześniej przy - gotowany (oczyszczony) bosy koniec rury na leży nałożyć uszczelkę. Należy pamiętać, aby uszczel kę umiejscowić pomiędzy pierwszym a dru gim karbem rury. Mając tak przygotowany kielich i bo sy koniec rury z uszczelką, należy wykonać po łą - czenie kielichowe. Należy pamiętać, że specjalnie ukształtowany kielich X-Stream umożliwia wykona - nie połączenia kielichowego dla średnic DN/ID 400 przez jedną osobę, a dla średnic 500 DN/ID 600 przez dwie osoby. 4 Obsypkę materiałem sypkim wykonujemy warstwa - mi nie grubszymi niż 30 cm. Dla rur o mniejszych średnicach (DN/ID 500) pierwsza warstwa obsy p - ki nie powinna przekroczyć połowy średnicy rury. Związane jest to z koniecznością dokładnego ob - sy pania i zagęszczenia gruntu w tzw. pachwinach rury. Pamiętaj! dla zapewnienia prawidłowej pracy rurociągu materiał na pod - sypkę, obsypkę i zasypkę należy dobrać tak, aby uniknąć bez - pośredniego oddziaływania ostrych krawędzi kamieni na rurę należy zapewnić odpowiedni do obciążeń zewnętrznych sta tycznych i dynamicznych stopień zagęszczenia gruntu obsyp ki i zasypki obliczenia statyczne sprawdzające należy wykonać zgodnie z PN-EN należy również zapewnić niezmienność stopnia zagęszczenia obsypki rurociągu w całym okresie eksploatacji w zakresie doboru materiału, jak i zapewnienia odpowied nie - go stopnia zagęszczenia warstw podsypki, obsypki i zasypki należy przestrzegać wymagań zawartych w projekcie w przypadku braku w projekcie szczegółowych wytycznych odnośnie spełnienia powyższych wymagań należy przyjąć jako minimalne wymagania zawarte w PN-EN 1610 oraz PN- ENV 1046 Normy i aprobaty System kanalizacji Wavin X-Stream PP spełnia wymagania normy PN-EN A1:2009 Systemy przewodów rurowych z tworzyw sztucznych do bezciśnieniowego odwadniania i kanalizacji. Systemy przewodów rurowych o ściankach strukturalnych z nieplastyfikowanego polichlorku winylu (PVC-U), polipropylenu (PP) i polietylenu (PE). Część 3: Specyfikacje rur i kształtek o gładkiej powierzchni wewnętrznej i profilowanej powierzchni zewnętrznej oraz systemu, typ B. System posiada również aprobatę IBDiM AT/ , CNTK AT/ oraz pozytywną Opinię Techniczną GIG. Zgodnie z tą Opinią rury i kształtki Wavin X-Stream można stosować na terenach objętych wpływami eksploatacji górniczej z uwzględnieniem: rur o długości = < 6,0 m od I do III kategorii szkód górniczych rur o długości = < 4,0 m od I do IV kategorii szkód górniczych przy montażu bosy koniec rury należy wsuwać w kielich rury lub kształtki do oporu SYSTEM WAVIN X-STREAM Katalog produktów kwiecień 2011 System Wavin X-Stream 7

8 Zestawienie produktów Zestawienie produktów Dla uproszczenia przekazu informacji w niniejszym katalogu za - mieszczono indeksy o długości 6,0 m. Aktualna i pełna oferta rur i kształtek systemu X-Stream znajduje się w cenniku oraz na stronie internetowej: Z uwagi na rozwój wyrobu oraz technologię produkcji podane wy miary rur i kształtek należy traktować jako orientacyjne. Mogą one ulec zmianie bez wcześniejszego powiadomienia. W przypadku konieczności potwierdzenia wymiarów należy kontaktować się z producentem. Rura kanalizacyjna Wavin X-Stream (SN 8) z kielichem DN/ID Indeks Di Dy Du 1 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] D i Rura kanalizacyjna Wavin X-Stream (SN 8) bez kielicha DN/ID Indeks Di Dy [mm] [mm] [mm] [mm] D i Rura drenarska Wavin X-Stream (SN8) z kielichem Typ TP - rura w pełni sącząca ze szczelinami wykonanymi na całym obwodzie Sumaryczna powierzchnia szczelin >50 cm 2 /mb Szerokość szczelin wynosi 1,5 mm 360 DN/ID Indeks Di Dy Du 1 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] Rura drenarska Wavin X-Stream (SN8) z kielichem Typ P - rura częściowo sącząca ze szczelinami wykonanymi na 220º. obwodu Sumaryczna powierzchnia szczelin >50 cm 2 /mb Szerokość szczelin wynosi 1,5 mm 220 DN/ID Indeks Di Dy Du 1 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

9 Zestawienie produktów Rura drenarska Wavin X-Stream (SN8) z kielichem Typ MP - rura wielofunkcyjna sącząco-transportująca ze szczelinami wykonanymi na 120º obwodu Sumaryczna powierzchnia szczelin >50 cm 2 /mb Szerokość szczelin wynosi 1,5 mm 120 DN/ID Indeks Di Dy Du 1 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] Uszczelka Wavin X-Stream A A - A A DN/ID Indeks Materiał [mm] EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM Złączka dwukielichowa Wavin X-Stream 1 1 DN/ID Indeks Dy Du 1 [mm] [mm] [mm] [mm] [mm] Nasuwka Wavin X-Stream DN/ID Indeks Dy Du [mm] [mm] [mm] [mm] SYSTEM WAVIN X-STREAM Katalog produktów kwiecień 2011 System Wavin X-Stream 9

10 Zestawienie produktów Korek/zaślepka Wavin X-Stream DN/ID Indeks Dy Du 1 [mm] [mm] [mm] [mm] [mm] Dy Korek Wavin X-Stream DN/ID Indeks Dy [mm] [mm] [mm] Kolano 15 Wavin X-Stream 15 DN/ID Indeks Dy Du Z1 [mm] [mm] [mm] [mm] [mm] * kształtka z płaszczem ochronnym Z * Kolano 30 Wavin X-Stream 30 DN/ID Indeks Dy Du Z1 [mm] [mm] [mm] [mm] [mm] * kształtka z płaszczem ochronnym Z 1 Du * TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

11 Zestawienie produktów Kolano 45 Wavin X-Stream 45 DN/ID Indeks Dy Du Z1 [mm] [mm] [mm] [mm] [mm] * kształtka z płaszczem ochronnym Z 1 Z * Kolano 90 Wavin X-Stream * kształtka z płaszczem ochronnym Z 1 90 DN/ID Indeks Dy Du Z1 [mm] [mm] [mm] [mm] [mm] * Trójnik równoprzelotowy 90 Wavin X-Stream 1 1 Z 1 Du DN/ID Indeks Dy Du 1 Z [mm] [mm] [mm] [mm] [mm] [mm] * * * * * * * * kształtka z płaszczem ochronnym Trójnik równoprzelotowy 45 Wavin X-Stream DN/ID Indeks Dy Du 1 Z [mm] [mm] [mm] [mm] [mm] [mm] 1 1 Z Du * * * * * * kształtka z płaszczem ochronnym SYSTEM WAVIN X-STREAM Katalog produktów kwiecień 2011 System Wavin X-Stream 11

12 Zestawienie produktów Trójnik redukcyjny 90 Wavin X-Stream * kształtka z płaszczem ochronnym 1 1 Z Z DN/ID Indeks Dy Du 1 Dy1 Du1 Z Z1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 200/ /150* /200* /150* /200* /150* /200* /250* /300* /150* /200* /300* /400* /150* /200* /250* /300* /400* /450* /150* /200* /250* /300* /400* /450* /500* /150* /200* /250* /300* /400* /450* /500* /600* Trójnik redukcyjny 45 Wavin X-Stream * kształtka z płaszczem ochronnym 1 1 Z Dy1 Du1 Z1 DN/ID Indeks Dy Du 1 Dy1 Du1 Z Z1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 200/ / / / /150* /200* /250* /300* /150* /200* /250* /300* /400* /150* /200* /250* /300* /400* /450* /150* /200* /250* /300* /400* /450* /500* /150* /200* /250* /300* /400* /450* /500* /600* TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

13 Zestawienie produktów Trójnik redukcyjny 90 Wavin X-Stream PP/kielich PVC Dy DN/ID Indeks Dy Du 1 Z [mm] [mm] [mm] [mm] [mm] [mm] 1 1 Dy Du Z 400/160* /200* /160* /200* /160* /200* /160* /200* * kształtka z płaszczem ochronnym Trójnik redukcyjny 45 Wavin X-Stream Wavin X-Stream/kielich PVC Dy DN/ID Indeks Dy Du 1 Z [mm] [mm] [mm] [mm] [mm] [mm] 1 1 Dy Du Z 150/110* /160* /160** /200** /160** /200** /160** /200** /160** /200** * rura gładka PVC ** kształtka z płaszczem ochronnym Redukcja Wavin X-Stream * 1 DN/ID Indeks Dy1 Dy Du 1 [mm] [mm] [mm] [mm] [mm] [mm] 1 ** 1 1 Dy Dy 150/100* /100* /150* /100* /150* /200* /150* /200* /250* /200** /250** /300** /200** /300** /400** /450** /250** /300** /400** /500** /600** Redukcja Wavin X-Stream kielich Wavin X-Stream/rura gładka PVC * 1 ID/SW Indeks Dy Du Dy1 1 [mm] [mm] [mm] [mm] [mm] [mm] ** Dy Dy 1 Dy /110* /110* /160* /160* /160* /160** /315** /160** /315** /160** /315** SYSTEM WAVIN X-STREAM Katalog produktów kwiecień 2011 System Wavin X-Stream 13

14 Zestawienie produktów Złączka przejściowa Wavin X-Stream rura Wavin X-Stream/kielich PVC ID/SW Indeks Dy Du Du1 1 Dy1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 1 1 Dy 100/ /160* / / / / / / * kształtka kielich. X-Stream/rura gładka PVC * Tuleja ochronna Wavin X-Stream DN/ID Indeks Dy Du [mm] [mm] [mm] [mm] Odgałęzienie nasadowe Wavin X-Stream (kielich Wavin) 1 ID/SW Indeks B1 1 H1 H2 Dy [mm] [mm] [mm] [mm] [mm] [mm] B 1 Dy H2 250/ / / /150* / H1 * do rury z rozstawem karbów 86,6 mm Odgałęzienie nasadowe Wavin X-Stream rura gładka (kielich Wavin) 1 ID/SW Indeks B1 1 H1 H2 Dy [mm] [mm] [mm] [mm] [mm] [mm] B 1 H1 Dy H2 250/ / / / /160* / * do rury z rozstawem karbów 86,6 mm 14 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

15 Zestawienie produktów/systemy komplementarne Piła wyrzynarka (177 mm) ID/SW Indeks [mm] 150/ F 1 Systemy komplementarne Studzienki kanalizacyjne W oparciu o system Wavin X-Stream można zbudować kompletny system kanalizacji grawitacyjnej wyposażony w tworzywowe studzienki kanalizacyjne Wavin: z rodziny Tegra (Tegra 425, Tegra 600 i Tegra 1000 NG), posiadające nastawne króćce kielichowe +/-7,5º do bezpośredniego połączenia z rurami Wavin X-Stream, studzienki monolityczne DN 1000 z polietylenu. Studzienki kanalizacyjne włazowe Tegra 1000 Nowej Generacji Studzienki kanalizacyjne niewłazowe Tegra 600 Studzienki kanalizacyjne niewłazowe Tegra 425 Studzienki monolityczne z PE ø1000 SYSTEM WAVIN X-STREAM Katalog produktów kwiecień 2011 System Wavin X-Stream 15

16 Systemy komplementarne Charakterystyka najważniejszych parametrów technicznych studzienek: Rodzina studzienek Tegra Monolityczna ø1000 Tegra 1000 NG NOWOŚĆ Tegra 600 Tegra 425 NOWOŚĆ rodzaj studzienki włazowa z rurą karbowaną inspekcyjna, niewłazowa włazowa średnica wejścia 600 mm 600 mm średnica wewnętrzna/zewnętrzna trzonu studzienki elementy studzienki Dw = 1000 mm Dz = 1100 mm kinety, karbowane rury trzonowe SN2, stożki, dwuzłączki do rur trzonowych, drabinki Dw = 600 mm Dz = 670 mm Dw = 425 mm Dz = 476 mm kinety, karbowane rury trzonowe SN4 kinety, karbowane rury trzonowe SN4 monolit materiał kinet PE, PP PP PP PE rur trzonowych PP + drabinka GRP PP PP średnice podłączanych rur kanalizacyjnych PP (Wavin X-Stream) średnice podłączanych rur kanalizacyjnych PVC-u typy kinet możliwość podłączeń na budowie rur gładkościennych (wkładka in situ) regulacja wysokości studzienek elementy przypowierzchniowe zwieńczeń elementy zwieńczeń: pokrywy/ włazy/wpusty maksymalna głębokość studzienki odporność na wypór przez wody gruntowe mm mm 400 mm przez kształtki przejściowe Dw = 1000 mm Dz = 1100 mm mm 150, 200 mm* mm mm mm 160, 200 mm* przepływowe o kącie przepływu 0, 30, 60 i 90 kinety połączeniowe z jednym dopływem bocznym 90 kinety zbiorcze z jednoczesnym dopływem lewym i prawym pod kątem 90 lub 45 kinety ślepe przepływowe o kącie przepływu 0, 30, 60 i 90 kinety połączeniowe z jednym dopływem bocznym 90 kinety zbiorcze z jednoczesnym dopływem lewym i prawym pod kątem 90 kinety ślepe mm rury gładkościenne oraz X-Stream za pomocą kształtek przejściowych docięcie rury karbowanej co 10 cm + płynna regulacja na pierścieniu lub stożku odciążającym, lub adapterze teleskopowym (tylko z zachowaniem zasad bhp)* docięcie rury karbowanej co 10 cm + płynna regulacja na adapterze teleskopowym, pierścieniu lub stożku odciążającym przepływowe o kącie przepływu przepływowe o kącie przepływu 0 0, 30, 60 i 90 zbiorcze 45 o kinety połączeniowe z jednym ślepe dopływem bocznym 90 kinety zbiorcze z jednoczesnym przepływem prawym i lewym 90 dennica do zaślepienia rury trzonowej mm rury gładkościenne oraz X-Stream za pomocą kształtek przejściowych docięcie rury karbowanej co 8 cm + płynna regulacja na rurze teleskopowej mm rury gładkościenne oraz X-Stream za pomocą kształtek przejściowych odcięcie cylindrycznej, karbowanej części stożka studzienki, odcięcie stożka od trzonu, skrócenie trzonu studzienki i ponowne połączenie kielichowe elementów, płynna regulacja na stożku lub pierścieniu odciążającym żelbetowe pierścienie odciążające adaptery teleskopowe ø600 rury teleskopowe ø425 żelbetowe pierścienie odciążające stożki odciążające z tworzywa TAR żelbetowe pierścienie odciążające żelbetowe stożki odciążające stożki odciążające z tworzywa TAR adaptery teleskopowe (tylko z zachowaniem zasad bhp)* stożki odciążające z tworzywa TAR stożki odciążające z tworzywa TAR adaptery teleskopowe (tylko z zachowaniem zasad bhp)** pokrywy żeliwne i z PE A15 włazy A15, B125 i D400 wpusty D400 maksymalny poziom wody gruntowej jako stałe obciążenie, przy posadowienia 5 m sł. wody ponad poziomem którym zapewniona jest trwałość oraz stabilność konstrukcyjna kinety** pokrywy żeliwne i z PE A15 włazy A15, B125 i D400 wpusty D400 6 m 10 m, 6 m przy występowaniu wody gruntowej pokrywy żeliwne i z PP A15 pokrywy żelbetowe lub z tworzywa TAR A15 włazy B125 i D400 wpusty B125 i D m, 6 m przy występowaniu wody gruntowej 5 m bez dodatkowych zabiegów (np. dociążania/betonowania/kotwienia), wymagane jedynie poprawne, trwałe zagęszczenie obsypki (min. 98% SPD) 6 m 5 m 5 m sł. wody ponad poziomem posadowienia 6 m 5 m wszystkie typowe włazy z korpusem o podstawie okrągłej w klasach A15, B125 i D400 (żeliwne i z wypełnieniem betonowym) oraz pokrywa żeliwna i z PE A15 3,5 m 2 m w badaniu (wg obliczeń 1 m) h 1 m gwarantowana szczelność połączeń elementów studzienki możliwość wykorzystania studzienek do innych rozwiązań normy, aprobaty i atesty*** 0,5 bara warunek D wg PN-EN 1277 dla króćców warunek A wg PN-EN 1277 dla elementów zbiorniki pompowni, studzienki wodomierzowe, studzienki rozprężne Normy: PN-EN :2009 Aprobaty: AT/ (CNTK) pozytywna opinia GIG możliwość stosowania na obszarach szkód górniczych do IV kategorii włącznie 0,5 bara warunek D wg PN-EN 1277 dla króćców warunek A wg PN-EN 1277 dla elementów zbiorniki pompowni, studzienki studzienki deszczowe osadnikowe wodomierzowe, studzienki rozprężne, z syfonem lub bez syfonu studzienki deszczowe osadnikowe lub bezosadnikowe Normy: PN-EN :2009 Aprobaty: AT/ (CNTK) pozytywna opinia GIG możliwość stosowania na obszarach szkód górniczych do IV kategorii włącznie Normy: PN-EN :2009 Aprobaty: AT/ (CNTK) pozytywna opinia GIG możliwość stosowania na obszarach szkód górniczych do IV kategorii włącznie 0,5 bara warunek B i C wg PN-EN 1277 dla króćców zbiorniki pompowni, studzienki wodomierzowe, szyby wejściowe do separatorów zbiorników podziemnych Aprobaty: AT/ (IBDiM) AT /2010 (ITB) AT/ (CNTK) * Parametry potwierdzone trwającymi 1000 godzin testami podciśnieniem zgodnym z normą PN-EN ** Zastosowanie teleskopowego adaptera do włazów powoduje zmniejszenie średnicy wejścia poniżej 600 mm. Zastosowanie teleskopowych adapterów do włazów możliwe przy nowych studzienkach Tegra 1000 nie przewidywanych do wchodzenia (np. płytkich bez komory roboczej o wysokości min mm). *** Dodatkowo studzienki Wavin, jako jedyne na rynku, spełniają wymagania dotyczące hydrauliki, które precyzuje norma duńska DS Szczegółowe informacje na temat studzienek Wavin znajdują się w katalogu produktów Studzienki kanalizacyjne. 16 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

17 Systemy komplementarne Intesio kompleksowe zagospodarowanie wód deszczowych Elementy systemu rur dwuściennych i kształtek Wavin X-Stream stanowią jedną ze składowych kompleksowego zagospodarowania wód deszczowych Intesio, umożliwiając efektywne odprowadzenie wód deszczowych. Wzrost intensywności opadów oraz wzrost ilości dni deszczowych w okresach letnich Dlaczego Intesio? + = Postępująca urbanizacja i przyrost powierzchni szczelnych Wzrost ilości wody deszczowej, którą trzeba zagospodarować W Wavinie wyjątkowo traktujemy problem zagospodarowania wód deszczowych i dlatego, bazując na specjalistycznej wiedzy i wieloletnim doświadczeniu naszej firmy, stworzyliśmy markę Intesio. Intesio oznacza unikalne połączenie potwierdzonych wielokrotnie umiejętności zarządzania projektem z wiedzą na temat nowoczesnych systemów zagospodarowania wód deszczowych. Pod marką Intesio oferujemy kompleksowe rozwiązania, w pełni przystosowane do indywidualnych potrzeb klienta, gwarantując stały, optymalny poziom jakości działania proponowanych rozwiązań. Oferujemy: gotową koncepcję rozwiązania problemu (kilka wariantów możliwego rozwiązania) pomoc w doborze urządzeń, niezbędne obliczenia dla wybranej koncepcji zagospodarowania wód deszczowych wsparcie niezbędnym oprogramowaniem sprawdzone, najwyższej jakości produkty i systemy, które umożliwią: º efektywne przejęcie wód deszczowych z powierzchni szczelnych, np. dachów, ulic, parkingów System rynnowy Kanion System podciśnieniowego odwadniania dachów Wavin QuickStream i system odwodnienia wiaduktów i mostów Studzienki deszczowe Drenaż PVC i PP oraz geokompozyty drenarskie º efektywne odprowadzenie wód deszczowych szczelnymi i trwałymi systemami rurowymi System kanalizacji grawitacyjnej PP Wavin X-Stream System kanalizacji grawitacyjnej PVC-u Studzienki kanalizacyjne Regulatory przep ywu Wavin Corso º alternatywne podczyszczenie lub oczyszczenie wód opadowych Separatory osadu i substancji ropopochodnych Osadniki wirowe Wavin Certaro HDS Pro º retencję lub rozsączenie wód deszczowych do gruntu Układy retencyjno-rozsączające Aquacell oraz Wavin Q-Bic Układy transportująco- -rozsączające: liniowe IT Sewer punktowe Vertical IT Zbiorniki retencyjne GRP wsparcie logistyczne i dostawy just in time gwarancję powtarzalnej wysokiej jakości wszystkich komponentów jeden dostawca Wavin profesjonalne doradztwo techniczne Kompleksowo rozwiązując problem, możemy doprowadzić do: zmniejszenia ilości wody deszczowej dopływającej do sieci kanalizacyjnej zniwelowania nierównomierności przepływów w kanałach sieci deszczowej lub ogólnospławnej spowolnienia odpływu wód deszczowych do odbiornika zmniejszenia średnic kolektorów lub odciążenia przeciążonych fragmentów istniejącej sieci kanalizacji deszczowej lub ogólnospławnej zoptymalizowania kosztów inwestycji związanych z budową nowych, jak i rozbudową istniejących sieci kanalizacyjnych przywrócenia naturalnego i zrównoważonego obiegu wody w przyrodzie SYSTEM WAVIN X-STREAM Katalog produktów kwiecień 2011 System Wavin X-Stream 17

18 Inteligentne rozwiązania Wavin do zagospodarowania wód deszczowych Intesio inteligentne rozwiàzania Wavin do zagospodarowania wód deszczowych KONCEPCJA I DOBÓR TECHNICZNY CZNY GRATIS Wyróżnienie Polskiej Fundacji Ochrony Zasobów Wodnych dla Intesio jako nowatorskiego rozwiązania służącego ochronie zasobów wodnych II nagrodaa w konkursie INFRAEKO TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl
