1 EPIC G111, L61, X46, X719 marzec 2008 Wavin smartfix Zestawienie produktów SYSTEM ZŁĄCZEK WCISKANYCH PUSH-FIT DO RUR WIELOWARSTWOWYCH SYSTEMU TIGRIS ALUPEX Największy producent instalacji sanitarnych w Polsce

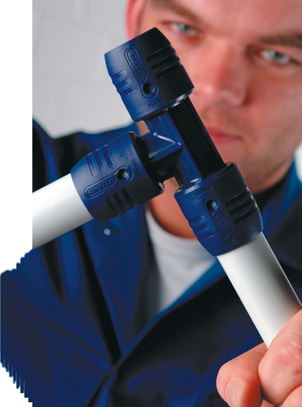

2 Informacje ogólne Siła innowacji Wavin smartfix to najbardziej innowacyjne rozwiązanie dla no wo czes nych systemów instalacyjnych z rur wielowarstwowych: montaż bez konieczności używania specjalistycznych narzędzi, oszczędność czasu wykonania instalacji, pełna niezawodność połączeń. Wavin smartfix to pierwszy system kompaktowych, w ca łości tworzywowych złączek typu push-fit do rur Alupex, którego montaż nie wymaga żadnych kosztownych, specjalistycznych na rzędzi ani dodatkowego przeszkolenia pracowników. Niewielkie rozmiary, najprostszy z możliwych sposób montażu, a przy tym niezawodność wykonanego połączenia stanowią o atrakcyjności tego rozwiązania. Wavin smartfix jest objęty 10-letnią gwarancją, żywotność złączek minimum 50 lat. Siła w systemie Wavin smartfix to uniwersalne złączki przeznaczone do łączenia rur systemu Tigris Alupex w instalacjach sanitarnych oraz grzewczych. Bez względu na stopień złożoności instalacji Wavin smartfix dostarcza proste rozwiązanie dla profesjonalistów. Szeroki wybór 48 kształtek w średnicach 16 mm, 20 mm, 25 mm złączek, kolan, trójników, redukcji jest w stanie zaspokoić różnorodne wymagania stawiane nowoczesnym systemom instalacyjnym. 2 TELEFON FAX INFOLINIA

3 Informacje ogólne Trzy kroki do wykonania połączenia Technologia złączek Wavin smartfix gwarantuje najszybsze oraz najprostsze wykonanie połączenia, a jednocześnie pełną kontrolę nad jego poprawnością: przygotowanie rury kalibracja, fazowanie, wciśnięcie rury w złączkę, sprawdzenie poprawności połączenia. Złączki Wavin smartfix poddawane są rygorystycznej wewnętrznej kon troli jakości oraz niezależnej kontroli wykonywanej przez labo rator ia SKZ (Sueddeutsches Kunststoffzentrum Wuerzburg). Wavin smartfix posiada atesty najważniejszych europejskich instytucji certyfikujących, takich jak: BGA, KIWA/KOMO, WRAS, IPP, DVGW. Atesty i badania W Polsce Wavin smartfix jest dopuszczony do stosowania w instalacjach wodnych i grzewczych aprobatą techniczną COBRTI Instal nr AT/ , posiada też atest PZH nr HK/W/0607/01/2006. WAVIN SMARTFIX marzec kontakt_pl@wavin.pl Wavin smartfix 3

4 Informacje ogólne Instrukcja montażu Wykonanie połączenia z rurą miedzianą przy użyciu złączki przejściowej 1. Uciąć prostopadle rurę przy użyciu przecinaka do rur (poza ofertą Wavin). 1. Uciąć prostopadle rurę przy użyciu uniwersalnych nożyc do rur. 2. Skalibrować oraz sfazować koniec rury za pomocą kalibratora ręcznego. Na wewnętrznej krawędzi rury powinno być widocz ne przynajmniej 1 mm fazowanie. lub 3. Skalibrować rurę przy użyciu kalibratora na wiertarce. Maksymalna prędkość obrotowa urządzenia nie może przekroczyć 500 obr/min. Po dłuższym użyciu oczyścić kalibrator. 2. Oczyścić, wyrównać oraz sfazować końcówkę rury, tak aby nie uszkodziła ona złączki przejściowej. 3. Wcisnąć rurę w złączkę do oporu. 4. Zablokować rurę w złączce przez próbę jej wyszarpnięcia. 4. Wcisnąć rurę w złączkę do oporu. Sprawdzenie poprawności połączenia z obu stron złączki umożliwia otwór kontrolny znajdujący się na obu dowie kształtki po wykonaniu połączenia w otworze tym powinna być widoczna rura. Używaj wyłącznie kalibratorów na wkrętarkę Wavin oferowanych w katalogu smartfix str.11 4 TELEFON FAX INFOLINIA

5 Informacje ogólne ζ Współczynnik strat miejscowych Kolano Redukcja Trójnik rozdział strumieni zgodnie ze schematem Średnica przewodu [mm] 16x2,0 (Di=12) 20x2,25 (Di=15,5) 25x2,5 (Di=20) 3,70 2,90 2,60 1,40 1,10 1,00 4,40 3,40 3,10 1,0 0,8 0,8 3,90 3,10 2,80 3,60 2,90 2,50 2,50 2,60 1,90 7,70 6,10 5,50 Opory miejscowe Próba szczelności instalacji Wszystkie przewody systemu Tigris Alupex, przed ich zakryciem, należy poddać próbie ciśnieniowej. Przed rozpoczęciem próby ciśnieniowej niezbędne jest odłączenie dodatkowych urządzeń instalacji, które mogą ulec uszkodzeniu lub zakłócić przebieg próby. W celu kontroli zmiany ciśnienia w najniższym punkcie instalacji konieczne jest podłączenie manometru z dokładnością odczytu 0,01 MPa. Przygotowaną do próby instalację należy napełnić wodą i odpowietrzyć. Badanie szczelności instalacji centralnego ogrzewania W przypadku instalacji centralnego ogrzewania zastosować ciśnienie próbne wynoszące 0,2 MPa + najwyższe ciśnienie robocze w instalacji. Próbę szczelności wykonać jak dla instalacji wody pitnej. Po wykonaniu próby szczelności zaleca się przeprowadzić próbę na gorąco, sprawdzając w warunkach roboczych szczelność instalacji. Badanie szczelności instalacji wody pitnej Ciśnienie próbne podnieść do 1,5-krotnej wartości ciśnienia roboczego. Podczas próby wstępnej ciśnienie próbne w ciągu 30 minut należy dwukrotnie podnieść do pierwotnej wartości w odstępie 10 minut. W ciągu następnych 30 minut próby spadek ciśnienia nie może przekroczyć 0,06 MPa. Bezpośrednio po badaniu wstępnym przeprowadzić 120-minutową próbę główną. W tym czasie ciśnienie pozostałe po próbie wstępnej nie może spaść więcej niż 0,02 MPa. Dodatkowo podczas trwania próby należy dokonać wizualnej oceny szczelności wykonanych połączeń. WAVIN SMARTFIX marzec kontakt_pl@wavin.pl Wavin smartfix 5

6 3.1. Wavin smartfix rury Rura PE-X/AI/PE-RT (w zwojach) Wymiar Indeks Da s D [mm] [mm] [mm] Długość w zwoju [m] 16 x 2, , x 2, , x 2, ,50 50 Rura PE-X/AI/PE-RT (w sztangach) Wymiar Indeks Da s D [mm] [mm] [mm] Długość w zwoju [m] 16 x 2, , x 2, , x 2, , Wavin smartfix kszta tki Kolano 90 Wymiar Indeks L Z D [mm] [mm] [mm] Kolano 90 ścienne z gwintem wewnętrznym Wymiar Indeks L1 L2 L3 Z1 Z2 D [mm] [mm] [mm] [mm] [mm] [mm] 16x1/2" x1/2" x3/4" TELEFON FAX INFOLINIA

7 Kolano 90 z gwintem zewnętrznym Wymiar Indeks Typ L1 L2 Z D [mm] [mm] [mm] [mm] 16x1/2" plastik x1/2" plastik x3/4" plastik x3/4" plastik x1/2" mosiądz x1/2" mosiądz x3/4" mosiądz x3/4" mosiądz Kolano 90 z gwintem wewnętrznym Wymiar Indeks Typ L1 L2 Z1 Z2 D [mm] [mm] [mm] [mm] [mm] 16x1/2" plastik x1/2" plastik x3/4" plastik x3/4" mosiądz x1" mosiądz Trójnik Wymiar Indeks L1 L2 L3 Z1 Z2 D [mm] [mm] [mm] [mm] [mm] [mm] WAVIN SMARTFIX marzec kontakt_pl@wavin.pl Wavin smartfix 7

8 Trójnik redukcyjny Wymiar Indeks L1 L2 L3 Z1 Z2 Z3 D [mm] [mm] [mm] [mm] [mm] [mm] [mm] 20x16x x16x x20x x16x x20x x20x Trójnik z gwintem wewnętrznym Wymiar Indeks L1 L2 L3 Z1 Z2 Z3 D [mm] [mm] [mm] [mm] [mm] [mm] [mm] 16x1/2"x x1/2"x x3/4"x Złączka Wymiar Indeks L Z D [mm] [mm] [mm] Złączka redukcyjna Wymiar Indeks L1 L2 Z D [mm] [mm] [mm] [mm] 20x x x TELEFON FAX INFOLINIA

9 Złączka z gwintem zewnętrznym Wymiar Indeks Typ L Z D [mm] [mm] [mm] 16x1/2" plastik x1/2" plastik x3/4" plastik x1/2" mosiądz x1/2" mosiądz x3/4" mosiądz x3/4" mosiądz x1" mosiądz Złączka z gwintem wewnętrznym mosiądz Wymiar Indeks L L1 Z D [mm] [mm] [mm] [mm] 16x1/2" x1/2" x3/4" x3/4" x1" Złączka z półśrubunkiem Wymiar Indeks L L1 Z D [mm] [mm] [mm] [mm] 16x3/4" x3/4" WAVIN SMARTFIX marzec kontakt_pl@wavin.pl Wavin smartfix 9

10 Przyłącze kątowe do grzejnika Typ Indeks Z [mm] 16/ Złączka przejściowa na rurę miedzianą Wymiar Indeks L D [mm] [mm] 16x x Wavin smartfix akcesoria Płytka montażowa pod baterię płaska Typ Indeks L1 L2 L3 L4 B [mm] [mm] [mm] [mm] [mm] Płytka montażowa pod baterię wygięta Typ Indeks L1 L2 L3 L4 B [mm] [mm] [mm] [mm] [mm] TELEFON FAX INFOLINIA

11 Kalibrator Typ Indeks Uchwyt Zestaw Nożyce Typ Indeks D Sprężyna do gięcia rur Typ Indeks Typ wewnętrzna zewnętrzna WAVIN SMARTFIX marzec kontakt_pl@wavin.pl Wavin smartfix 11

12 Zestawienie produktów Wszystkie produkty Wavin posiadają pełną dokumentację katalogową oraz wsparcie doradców technicznych. Systemy instalacyjne dla budownictwa Naszym celem jest dostarczanie inwestorom indywidualnym oraz instytucjonalnym najwyższej jakości systemów instalacyjnych i grzewczych do budynków. Wieloletnie doświadczenie, dostęp do najnowszych technologii, innowacyjność oraz całkowite uwzględnienie potrzeb klientów pozwalają nam zaoferować niezawodne produkty: kanalizację wewnętrzną PVC i kanalizację niskoszumową Wavin AS, systemy instalacji sanitarnych i grzewczych: Tigris Alupex, BOR plus, Hep 2 O, system instalacji do podciśnieniowego odwadniania dachów Wavin QuickStream, systemy rynnowe Kanion, drenaż opaskowy. Wavin Metalplast-Buk Sp. z o.o. ul. Dobieżyńska 43, Buk tel.: , fax: , infolinia: kontakt_pl@wavin.pl Wavin Metalplast-Buk ciągle rozwija i doskonali swoje produkty, stąd zastrzega sobie prawo do modyfikacji lub zmiany specyfikacji swoich wyrobów bez powiadamiania. Wszystkie informacje zawarte w tej publikacji przygotowane zostały w dobrej wierze i w przeświadczeniu, że na dzień przekazania materiałów do druku są one aktualne i nie budzą zastrzeżeń. Niniejszy katalog nie stanowi oferty w rozumieniu przepisów kodeksu cywilnego, lecz informację o produktach Wavin Metalplast-Buk.
